Обзор и тестирование материнской платы ASUS Maximus VII Formula — флагмана для платформы Intel LGA1150

Стоит ли спорить, что на сегодняшний день платформа Intel LGA1150 является одним из самых популярных решений для построения мощных игровых систем. Несмотря на то, что чипмейкер также предлагает процессоры Intel Haswell-E, которые могут похвастаться наличием до восьми вычислительных ядер, четырехканальным контроллером памяти стандарта DDR4, а также и расширенным возможностями построения конфигураций AMD CrossFireX и NVIDIA SLI, системы на базе Socket LGA2011-3 не снискали особой популярности из-за чрезмерно высокой стоимости комплектующих. В итоге, обеспеченным любителям компьютерных игр при покупке системного блока приходится ориентироваться на старшие модели системных плат для процессоров CPU Intel Haswell. К счастью, выбрать есть из чего. Например, у компании MSI игровые «материнки» выделены в семейство Gaming, Gigabyte предлагает подобные продукты в серии G.1 Gaming. И, конечно, не стоит забывать про ASUS с их продуктовой линейкой Republic of Gamers, которую венчает системная плата Maximus VII Formula — флагманская модель ROG 2014 года для платформы Intel LGA1150.

ASUS Maximus VII Formula

Новинка, обладающая максимальной функциональностью и расширенными возможностями разгона, вобрала в себя все лучшее, что есть в материнских платах ASUS, благодаря чему модель будет интересна не только любителям компьютерных игр, но и профессиональным оверклокерам, а также самым требовательным пользователям, которые привыкли владеть максимально качественными продуктами. Сможет ли Maximus VII Formula оправдать все эти ожидания — вы узнаете совсем скоро, а пока, предлагаю ознакомиться со спецификациями материнской платы.

Модель ASUS Maximus VII Formula
Чипсет Intel Z97
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*/3100*/3200*/3300* (OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
3 x PCI Express 2.0 x1
1 х mini-PCIe 2.0 x1
Слоты PCI
Встроенноевидеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы DisplayPort, HDMI
Количество подключаемых вентиляторов 8x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (4 разъема на задней панели, Intel Z97)
2 x 3.0 (2 разъема на заднейпанели, ASMedia ASM1042)
6 х 2.0 (2 разъема на задней панели, Intel Z97)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z97)
2 канала SATA 6 Гбитс/с (ASMedia ASM1061)
2 канала SATA 6 Гбит/с (ASMedia ASM106SE)
SATA Express 1 x SATA Express 10 Гбит/с (Intel Z97)
1 x SATA Express 10 Гбит/с (ASMedia ASM106SE)
eSATA
RAID 0, 1, 5, 10 (Intel Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
ЦАП Cirrus Logic CS4398
ОУ TI LM4562
S/PDIF Оптический
Встроенная сеть Intel I218V (GigabitEthernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности KeyBot, ROG Armor, ROG Connect, дочерняя плата mPCIe Combo III, гибридная система охлаждения VRM CrossChill Copper, индикатор кодов POST, кнопки включения и перегрузки, клавиша Clear_CMOS, контрольные точки для измерения напряжений, поддержка беспроводных сетей Bluetooth 4.0 и Wi-Fi (802.11b/g/n/ac), поддержка 3-Way AMD CrossFireX и NVIDIA SLI


Комплект поставки

Крупная картонная коробка, в которой поставляется материнская плата Maximus VII Formula, снабжена удобной ручкой для переноски. В дизайне упаковки не сразу угадывается принадлежность продукта к семейству ASUS Republic of Gamers, так как лицевую сторону коробки украшает постер игры Watch Dogs — популярного экшена разработки студии Ubisoft Montreal.

ASUS Maximus VII Formula

На тыльную поверхность упаковки нанесена подробная спецификация новинки и конфигурация ее задней панели, а также сведения о ключевых особенностях, использованных в конструкции материнской платы.

ASUS Maximus VII Formula

Большая часть информации про дизайнерские изыски ASUS Maximus VII Formula приведена на обратной стороне фальш-крышки. Под ней распложено прозрачное пластиковое окно, сквозь которое можно любоваться внешним видом устройства.

ASUS Maximus VII Formula

Комплект поставки новинки отличается большим разнообразием, в его составе нашлись:
  • подробное руководство пользователя;
  • табличка на ручку двери с надписью «Do Not Disturb»;
  • набор стикеров для маркировки интерфейсных кабелей;
  • купон активации полной версии игры Watch Dogs.
ASUS Maximus VII Formula

Кроме того, системная плата комплектуется следующими дополнительными принадлежностями:
  • антенной Wi-Fi с магнитной «присоской»;
  • дочерней платой mPCIe Combo III с предустановленным адаптером беспроводных сетей;
  • восемью кабелями SATA 6 Гбит/с;
  • заглушкой на заднюю панель I/O Shield;
  • мостиком NVIDIA SLI;
  • Набором коннекторов Q-Connectors;
  • DVD-диском с драйверами и ПО.
ASUS Maximus VII Formula

Одним из самых интересных аксессуаров является дополнительная плата mPCIe Combo III. На ней находится разъем M.2, предназначенный для установки твердотельных накопителей формата NGFF с интерфейсом PCI-E, а также слот mini-PCI Express 2.0 x1, в который инсталлирован адаптер беспроводных сетей Azure Wave AW-CE123H. Дочерняя плата монтируется в специальный порт, расположенный рядом с разъемами задней панели.

ASUS Maximus VII FormulaASUS Maximus VII Formula

Беспроводный адаптер базируется на чипсете Broadcom BCM 4360, который поддерживает стандарты Bluetooth 4.0 и Wi-Fi (802.11b/g/n/ac), и может работать в диапазонах 2,4 ГГц и 5 ГГц.


Дизайн

Новинка наследует дизайн своей предшественницы — Maximus VI Formula, в основе которой лежит системная логика Intel Z87. У Maximus VII Formula и модели годичной давности много общего в конструкции, а внешний вид двух продуктов вообще практически неразличим. Обе системные платы закованы с двух сторон в «броню» ROG Armor. Это роднит их с продуктами другого семейства ASUS — The Ultimate Force.

ASUS Maximus VII Formula

Кожух, накрывающий лицевую поверхность печатной платы, выполнен их прочного пластика, тогда как нижняя половинка — металлическая. Судя по наличию выштамповок в районе процессорного разъема она также выполняет функцию отвода тепла от силовых элементов VRM.

ASUS Maximus VII Formula

После демонтажа ROG Armor становится видна печатная плата, выполненная в форм-факторе ATX, расположение основных узлов на которой близкое к классическому.

ASUS Maximus VII Formula

С обратной стороны РСВ распложено некоторое количество электронных компонентов, однако, в районе процессорного разъема нет ничего, что могло бы помешать установке кулеров, оснащенных крупными усилительными пластинами.

ASUS Maximus VII Formula

Благодаря использованию системной логики Intel Z97 материнская плата поддерживает полный набор инструментов по разгону процессоров Intel Haswell. ASUS Maximus VII Formula оснащена четырьмя разъемами DIMM для установки модулей ОЗУ стандарта DDR3. Тактовая частота оперативной памяти в режиме разгона может достигать 3300 МГц, а ее максимальный объем органичен 32 ГБ. Для организации графической подсистемы служат два порта PCI Express 3.0 x16, которые могут работать в режимах «х16+х0» или «х8+х8», что позволяет строить конфигурации AMD CorssFireX и NVIDIA SLI. Третий по счету разъем PCI Express x16 подключен к чипсету, он работает в режиме x16@x4, но также может быть использован для установки видеоускорителя. С целью расширения функциональности системной платы пользователи могут инсталлировать карты расширения, для этих целей служат три разъема PCI Express 2.0 x1, а также слот mini-PCIe 2.0 x1, распложенный на дочерней плате mPCIe Combo III. Для обеспечения одновременной работы слотов PCI-E и дополнительных контроллеров служит чип ASMeida ASM1187e, играющий роль восьмипортового коммутатора линий PCI Express 2.0.

ASUS Maximus VII Formula

Дисковая подсистема новинки состоит из четырех чипсетных портов SATA 6 Гбит/с с поддержкой RAID и технологии кэшировании Intel Smart Responce, а также двух каналов SATA 6 Гбит/с, за работу которых отвечает контроллер ASMedia ASM1061. Помимо того ASUS Maximus VII Formula оснащена двумя разъемами SATA Express с пропускной способностью 10 Гбит/с. Один из каналов подключен к системной логике Intel Z97, тогда как второй функционирует за счет микросхемы ASMedia ASM106SE. Отмечу, что каждый из интерфейсов SATA Express совмещен с двумя портами SATA 6 Гбит/с. Кроме того, «материнка» поддерживает подключение твердотельных накопителей формата NGFF 2260, для этой цели служит разъем М.2, распложенный на дочерней плате mPCIe Combo III.

ASUS Maximus VII Formula

Новинка оснащена продвинутой звуковой подсистемой ROG SupremeFX Formula, которая базируется на современном 7.1 HDA-кодеке Realtek ALC1150. Для защиты от электромагнитных помех аудиочип накрыт металлическим экраном, звуковой тракт отделен от остальной части печатной платы изолирующим зазором в медных проводниках, в низкочастотных цепях используются тонкопленочные конденсаторы WIMA и ELNA. За цифро-аналоговое преобразование отвечает микросхема Cirrus Logic CS4398 со средневзвешенным соотношением сигнал-шум 120 дБ, а для работы с высокоомной нагрузкой служит операционный усилитель LM4562 производства Texas Instruments. Аудиоподсистема поддерживает фирменную технологию Sonic SoundStage, которая на аппаратном уровне обеспечивает оптимизацию аппаратную обработки звука в играх.

ASUS Maximus VII Formula

Для подключения периферии ASUS Maximus VII Formula оснащена восемью разъемами USB 3.0, шесть из которых реализованы на базе системной логики, а два оставшихся подключены к микросхеме ASMedia ASM1042, причем, четыре из шести чипсетных каналов выведены на заднюю панель. Кроме того, новинка оснащена шестью интерфейсами USB 2.0 и разъемом ROG_EXT для подключения внешней панели управления OC Panel, а также сетевым интерфейсом Gigabit Ethernet, реализованным на базе контроллера Intel I218V. В итоге, на задней панели системной плата расположились:
  • кнопки Clear_CMOS и ROG_Connect;
  • комбинированный разъем PS/2;
  • два порта USB 2.0;
  • оптический S/PDIF;
  • цифровые видеовыходы DisplayPort и HDMI;
  • шесть разъемов USB 3.0;
  • сетевую розетку RJ-45;
  • шесть аналоговых аудиовыходов.
ASUS Maximus VII Formula

Прежде всего, следует отметить поддержку новинкой фирменной технологии удаленного управления разгоном и системного мониторинга ROG Connect, а также возможность вывода изображения на два монитора. Что же касается кнопки Clear_CMOS, то за время тестов она ни разу не пригодилась благодаря наличию корректных механизмов защиты в прошивке.

Материнская плата позволяет подключить внешний температурный сенсор, правда, самой термопары в комплекте поставки нет. Также, ASUS Maximus VII Formula поддерживает фирменную технологию KeyBot, которая позволяет на аппаратном уровне задавать «горячие клавиши» и записывать макрокоманды на любой клавиатуре. Функция активируется одноименной клавишей, расположенной на правом нижем углу печатной платы.

ASUS Maximus VII Formula

Для удобства эксплуатации в условиях открытого стенда системная плата оснащена кнопками включения и перегрузки, линейкой диагностических светодиодов Q-Led, сигнализирующих об инициализации отдельных подсистем, индикатором кодов POST и контрольными точками для измерения напряжения. Также, в правом верхнем углу находится клавиша MemOK!, которая активирует одноименную функцию, что позволяет загрузить UEFI Setup даже в случае установки неработоспособных параметров ОЗУ.

ASUS Maximus VII Formula

Восемь четырехконтактных разъемов с поддержкой ШИМ служат для подключения вентиляторов, служащих для организации охлаждения процессора, а также обеспечения движения воздушных потоков внутри системного блока. За отвод тепла от микросхемы системной логики отвечает довольно крупный радиатор, надежно защищающий чипсет от перегрева, как в штатном режиме, так и в разгоне.

ASUS Maximus VII Formula

Система отвода тепла от силовых элементов VRM, именуемая CrossChill Copper, позволяет охлаждать подсистему питания не только набегающим потоком воздуха, но и подключать ее к контуру жидкостной системы охлаждения.

ASUS Maximus VII Formula

Радиатор силовой подсистемы совмещен с водоблоком, рассчитанным для подключения фитингов G1/4″, но, благодаря развитому оребрению, даже в режиме воздушного охлаждения его эффективности вполне достаточно для разгона процессоров Intel Haswell «на воздухе».

ASUS Maximus VII Formula

Охладитель крепится к материнской плате с помощью четырех винтов, а в качестве термоинтерфейса используется пластичный материал, который в холодном состоянии легко крошится, так что следует соблюдать осторожность при демонтаже радиатора.

ASUS Maximus VII Formula

Силовая подсистема ASUS Maximus VII Formula рассчитана на длительную эксплуатацию в режиме разгона. Питание к VRM подается посредством двух разъемов: стандартного восьмиконтактного и дополнительного четырехконтактного ATX12V, но их совместное использование оправдано лишь в случае экстремального разгона. Преобразователь напряжения насчитывает восемь фаз, в которых установлены интегральные сборки NexFET производства Texas Instruments. За управление подсистемой электропитания отвечает цифровой ШИМ-контроллер с маркировкой ASP1257.

ASUS Maximus VII Formula

Все основные компоненты силовой подсистемы сосредоточены на фронтальной поверхности РСВ, а с обратной стороны печатной платы находятся лишь восемь микросхем-драйверов. Таким образом, организовывать дополнительное охлаждение этой части печатной платы нет необходимости даже в случае серьезного разгона.

ASUS Maximus VII Formula

По результатам изучения дизайна новинки следует отметить, что она проигрывает своей предшественнице по части организации систем из нескольких GPU, поскольку Maximus VI Formula была оснащена тремя слотами PCI Express 3.0, которые способны работать в режиме «x8+x4x+x4». Зато, героиня сегодняшнего обзора поддерживает высокоскоростной стандарт SATA Express, чем не может похвастаться представительница предыдущего поколения.

UEFI Setup

Системная плата Maximus VII Formula оснащена управляющим микрокодом UEFI разработки AMI. Как и у всех других современных моделей ASUS у новинки стандартный интерфейс прошивки заменен оригинальным меню настройки, которое имеет два режима отображения: расширенный Advanced Mode и упрощенный EZ Mode. Во втором случае пользователи получают в свое распоряжение только самые необходимые инструменты, такие как отображение текущих параметров быстродействия и показаний системного мониторинга, установка даты и времени, активация профилей X.M.P. для модулей ОЗУ, а также задание порядка инициализации загрузочных устройств.

ASUS Maximus VII FormulaASUS Maximus VII Formula

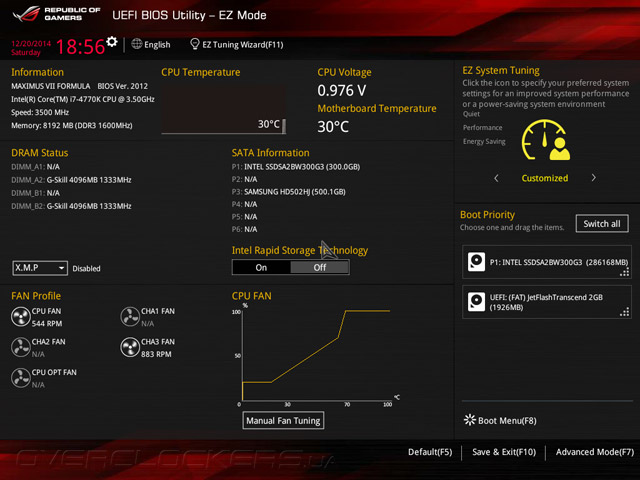

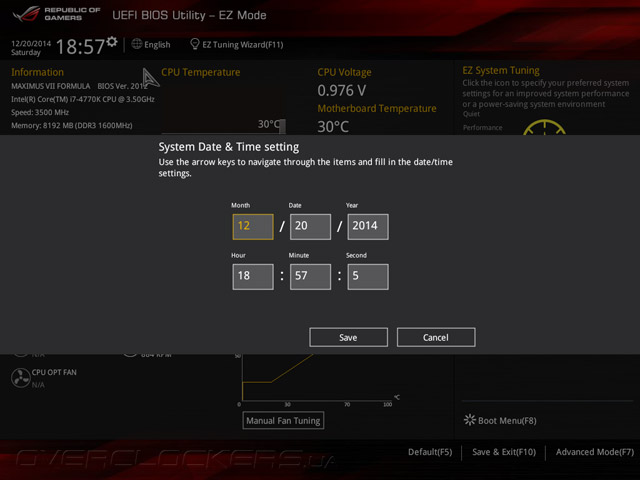

В режиме EZ Mode доступно управление частотами вращения вентиляторов. Для этих целей служит утилита Q-Fan Tuning, которая позволяет выбрать один из четырех предустановленных профилей, либо задать режим работы крыльчаток вручную.

ASUS Maximus VII Formula

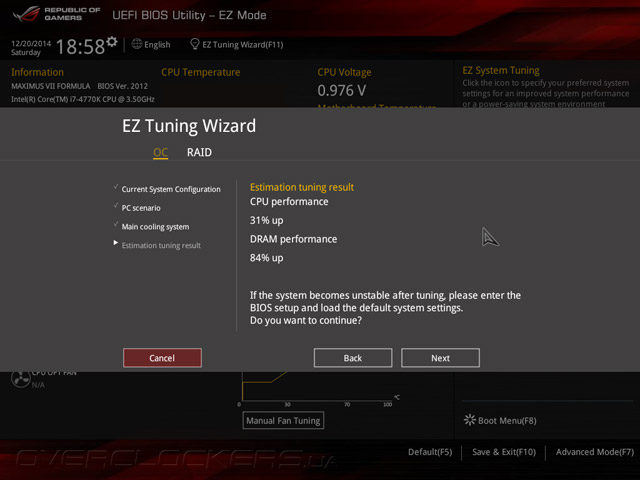

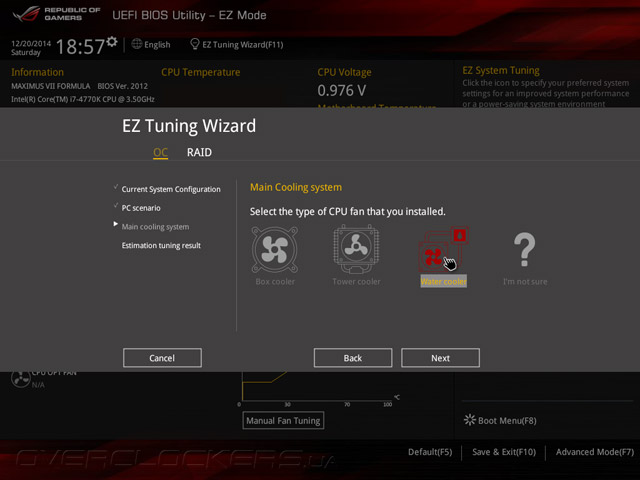

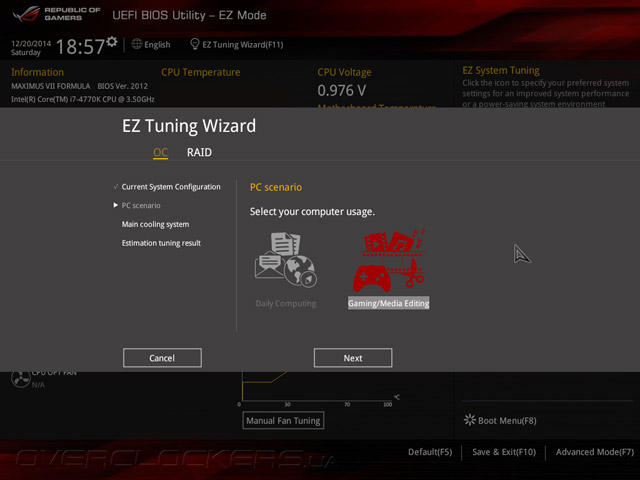

С помощью мастера EZ Wizard пользователи могут оптимизировать быстродействие персонального компьютера в зависимости от сценария использования и типа системы охлаждения CPU.

ASUS Maximus VII FormulaASUS Maximus VII FormulaASUS Maximus VII Formula

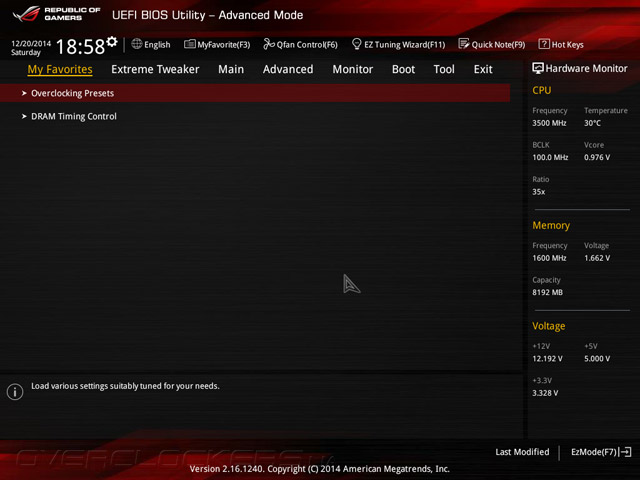

Несмотря на обилие опций в EZ Mode полноценный доступ ко всем возможностям UEFI Setup обеспечивается только в режиме Advacned. Во вкладке My Favorites пользователи могут сформировать набор из наиболее часто используемых опций, находящихся в меню Setup Tree Map.

ASUS Maximus VII FormulaASUS Maximus VII Formula

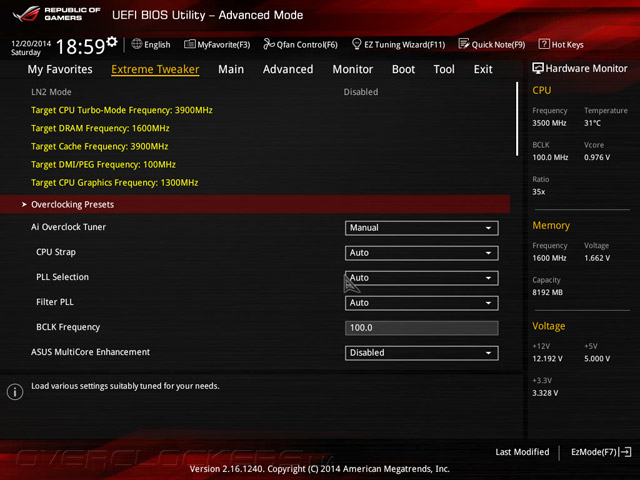

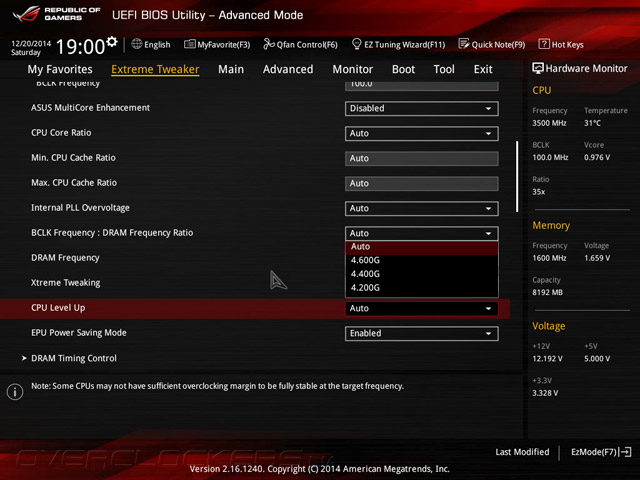

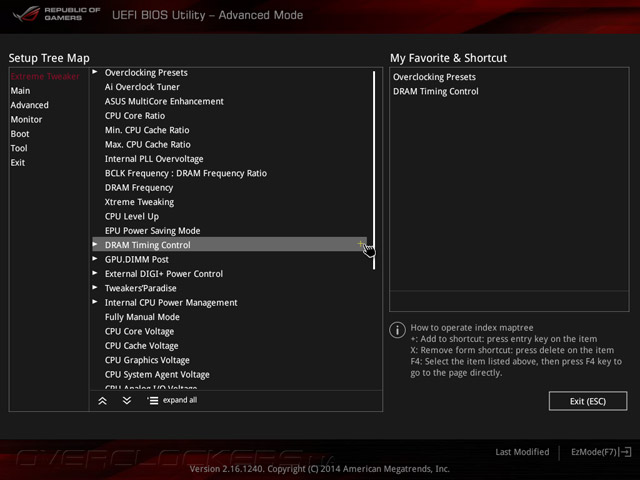

Подавляющее большинство настроек, отвечающих за разгон, находятся в разделе Extreme Tweaker. Именно здесь задается базовая частота и значение параметра CPU Strap, отвечающего за повышение BCLK до 167 МГц и выше, регулируются коэффициенты умножения вычислительных ядер и кэша 3-го уровня, включается опция ASUS MultiCore Enhancement, поднимающая быстродействие в старых приложениях. Кроме того, во вкладке Extreme Tweaker активируются функции Internal PLL Overvoltage и Extreme Tweaking, первая из которых способна повысить разгонный потенциал, а вторая — улучшить результаты в некоторых бенчмарках.

ASUS Maximus VII FormulaASUS Maximus VII Formula

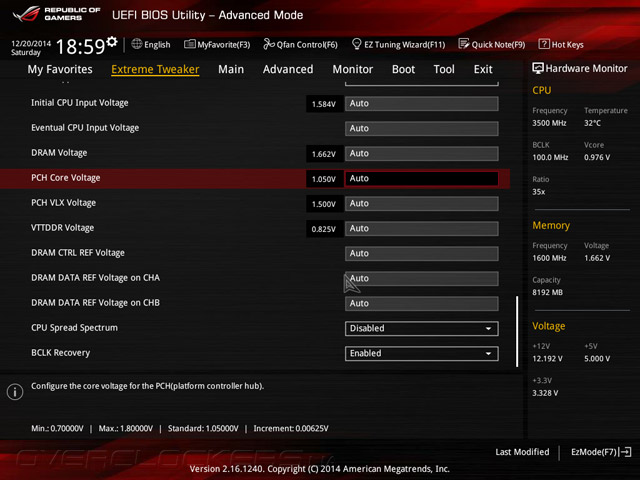

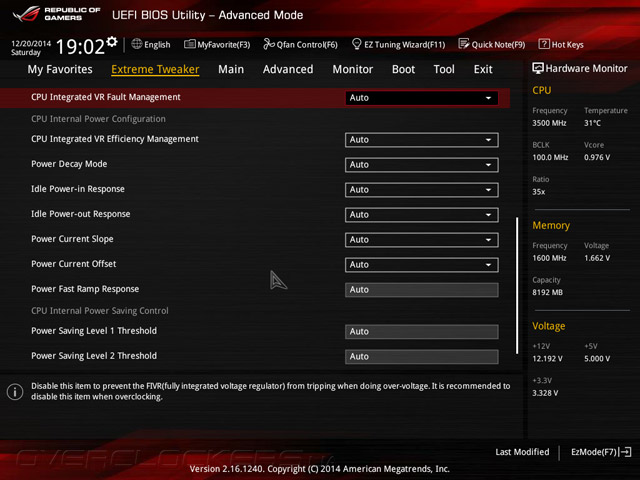

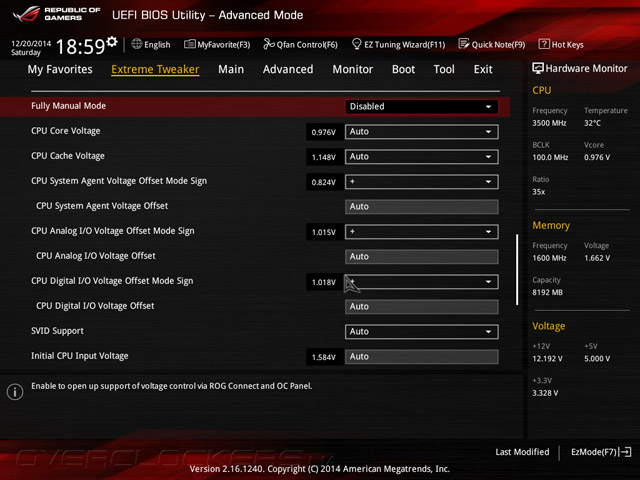

Возможности прошивки Maximus VII Formula по управлению напряжениями позволяют регулировать питание на процессоре, модулях ОЗУ и всех основных узлах системной платы в достаточно широких пределах, достаточных для разгона при использовании криогенных систем охлаждения.

ASUS Maximus VII FormulaASUS Maximus VII Formula

Перечень напряжений, их диапазоны и шаги изменений приведены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage Override 0,001–1,92 0,001
CPU Core Voltage Offset –0,999…+0,999 0,001
CPU Cache Voltage Override 0,001–1,92 0,001
CPU Cache Voltage Offset –0,999…+0,999 0,001
CPU System Agent Voltage Offset –0,999…+0,999 0,001
CPU Analog I/O Voltage Offset –0,999…+0,999 0,001
CPU Digital I/O Voltage Offset –0,999…+0,999 0,001
Initial CPU Input Voltage 0,8–2,44 0,01
Eventual CPU Input Voltage 0,8–2,44 0,01
DRAM Voltage 1,2–1,4 0,005
PCH Core Voltage 0,7–1,8 0,00625
PCH VLX Voltage 1,2–2,0 0,00625
VTTDDR Voltage 0,6–1,0 0,00625

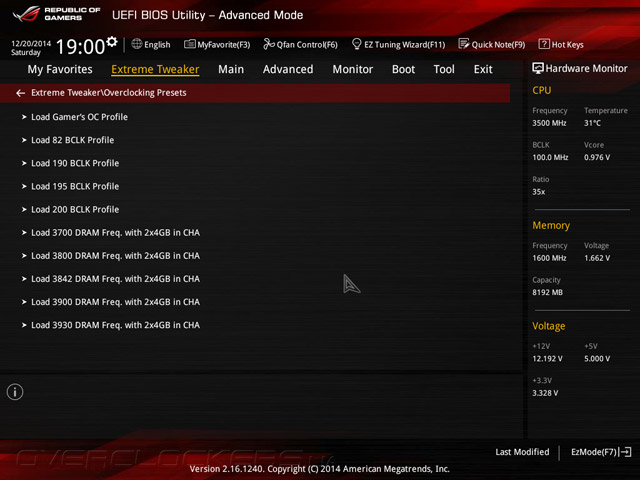

Пользователям, не искушенным навыками оверклокинга, UEFI Setup новинки предлагает готовые профили повышенного быстродействия, которые можно загрузить из подменю Overclocking Presets. Помимо того, в прошивку встроена функция CPU Level Up, которая также предназначена для разгона центрального процессора.

ASUS Maximus VII FormulaASUS Maximus VII Formula

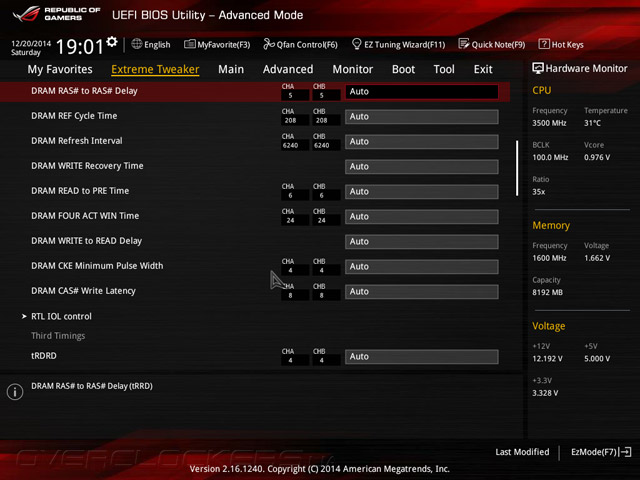

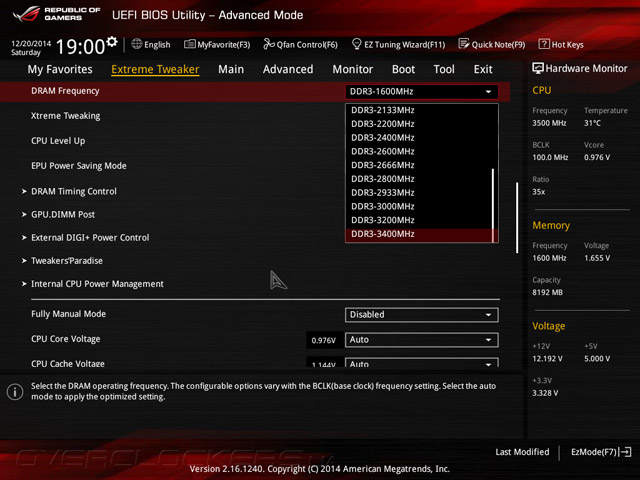

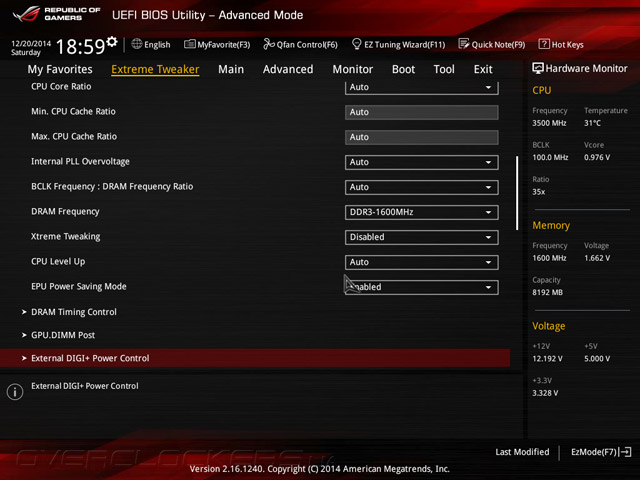

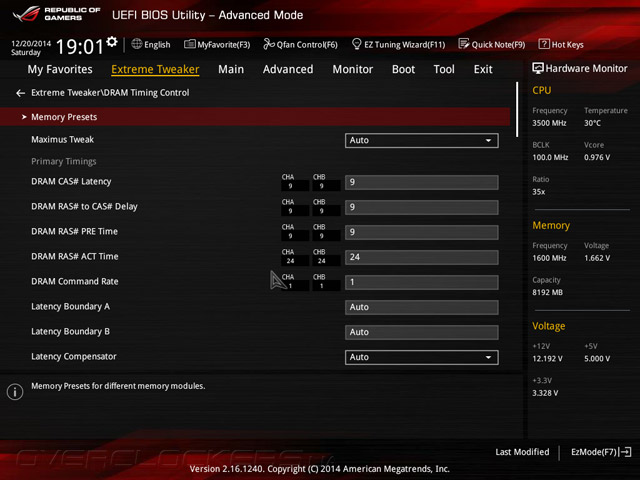

Для подсистемы ОЗУ можно задать режим до 3400 МГц включительно, в подразделе DRAM Timing Control находится управление таймингами модулей оперативной памяти. В помощь начинающим оверклокерам на вкладке Memory Presets присутствуют готовые наборы настроек, предназначенные для эксплуатации ОЗУ на повышенных частотах.

ASUS Maximus VII FormulaASUS Maximus VII FormulaASUS Maximus VII FormulaASUS Maximus VII FormulaASUS Maximus VII FormulaASUS Maximus VII Formula

В подразделе GPU.DIMM Post выводятся сведения об использовании слотов ОЗУ и портов PCI Express x16, а на вкладке Extreme DIGI+ Power Control сосредоточено управление цифровой подсистемой питания, в том числе опцией CPU LoadLine Calibration для напряжения VCCIN, частотой переключения силовых элементов и срабатыванием разнообразных защит VRM.

ASUS Maximus VII Formula

ASUS Maximus VII Formula

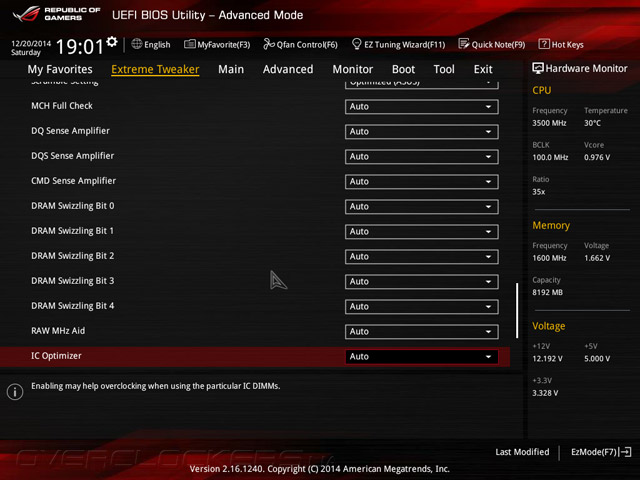

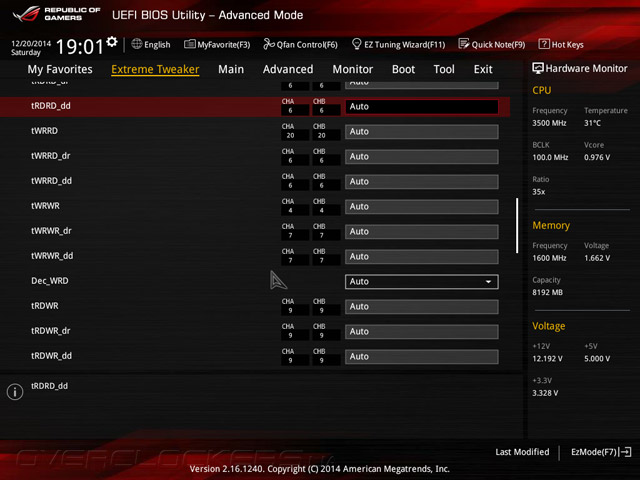

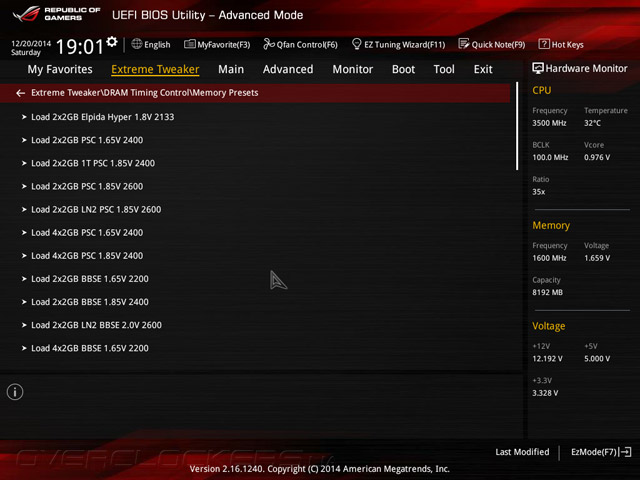

Раздел Tweaker’s Paradise предназначен для самых опытных оверклокеров.

ASUS Maximus VII Formula

Это подменю отвечает за тонкую настройку специфических параметров, способных повысить разгонный потенциал, а также регулировку некоторых дополнительных напряжений, перечень, границы и шаг изменения которых показаны ниже.

Параметр Диапазон напряжений, В Шаг, В
VCCIN Shadow Voltage 0,8–2,44 0,01
Initial PLL Termination Voltage 1,0–3,0 0,00625
PLL Termination Reset Voltage 1,0–3,0 0,00625
Eventual PLL Termination Voltage 1,0–3,0 0,00625
PCH ICC Voltage 0,6–2,2 0,00625
Clock Crossing Vboot 0,1–1,9 0,00625
Clock Crossing Reset Voltage 0,1–1,9 0,00625
Clock Crossing Voltage 0,1–1,9 0,00625

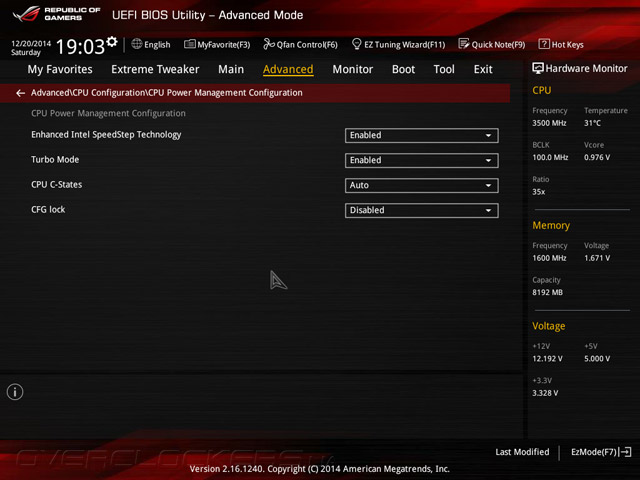

Наконец, на вкладке Internal CPU Power Management задается работа технологий EIST и Intel Turbo Core, ограничиваются лимиты потребляемой мощности и настраивается работа регулятора напряжения, интегрированного в центральный процессор.

ASUS Maximus VII FormulaASUS Maximus VII Formula

Помимо Extreme Tweaker в меню настройки имеется вкладка Main, на которой отображаются подробные сведения о версии управляющего микрокода, краткая информация об установленных компонентах и режимах их работы, задаются дата и время, а также выбирается язык отображения интерфейса.

ASUS Maximus VII Formula

Раздел Advanced служит для управления возможностями расширения материнской платы.

ASUS Maximus VII Formula

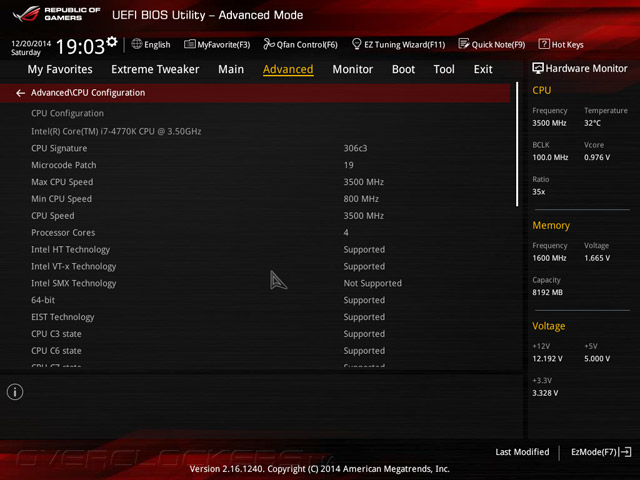

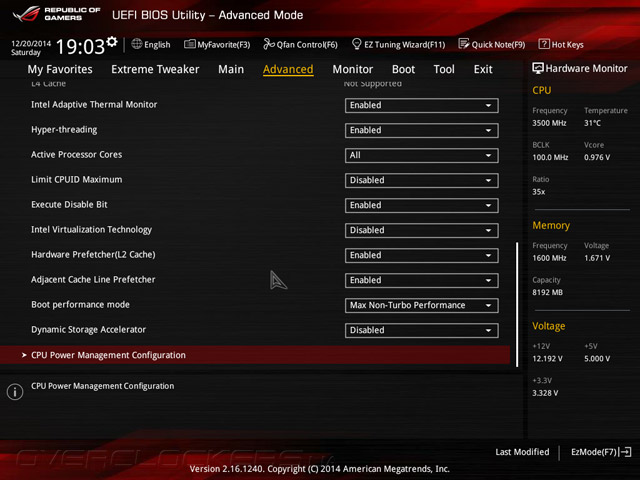

Подменю CPU Configuration, как следует из названия, отвечает за вывод подробной информации о центральном процессоре, настройку его специфических функций и задание работы технологий энергосбережения.

ASUS Maximus VII FormulaASUS Maximus VII FormulaASUS Maximus VII Formula

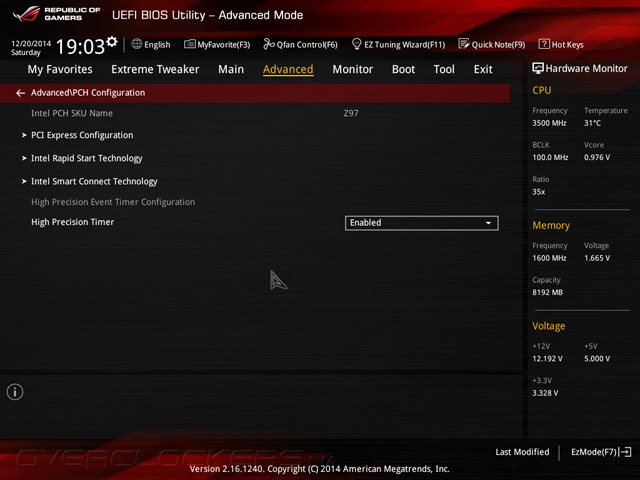

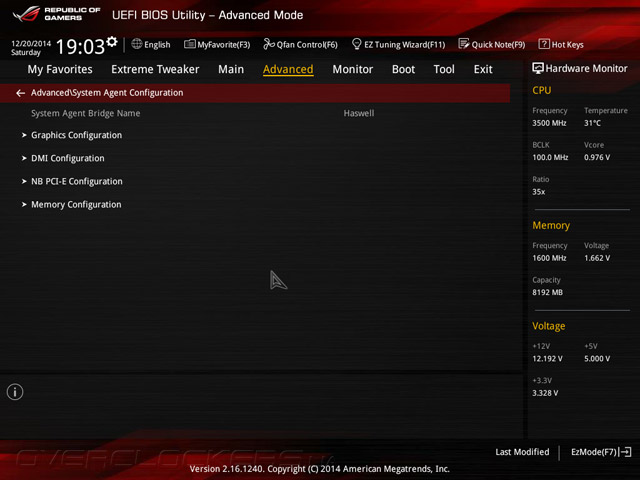

Вкладка PCH Configuration предназначена для управления системной логикой, в подразделе System Agent Configuration сосредоточены настройки встроенного в процессор северного моста.

ASUS Maximus VII FormulaASUS Maximus VII Formula

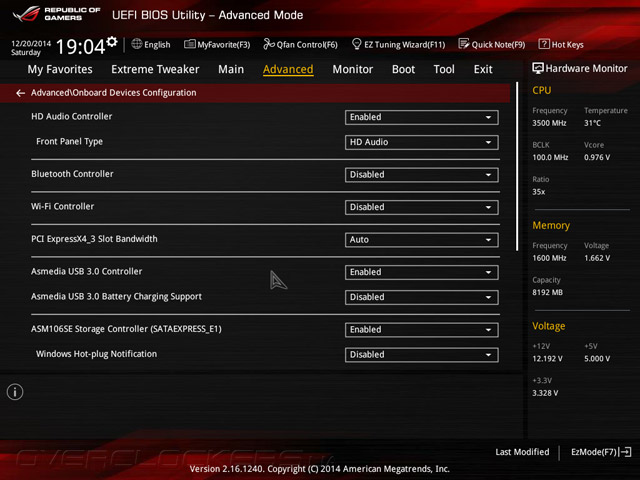

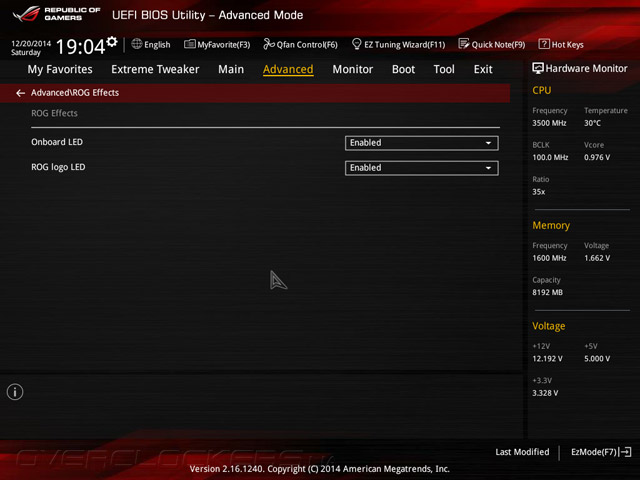

В подменю Onboard Devices Configuration задается работа дополнительных контроллеров, а на вкладке ROG Effects содержится управление светодиодной подсветкой материнской платы.

ASUS Maximus VII FormulaASUS Maximus VII Formula

Мониторинг и управления вентиляторами находится в разделе Monitor. Также, здесь включается функция Anti-Surge Support, защищающая электронику от перепадов напряжения.

ASUS Maximus VII Formula

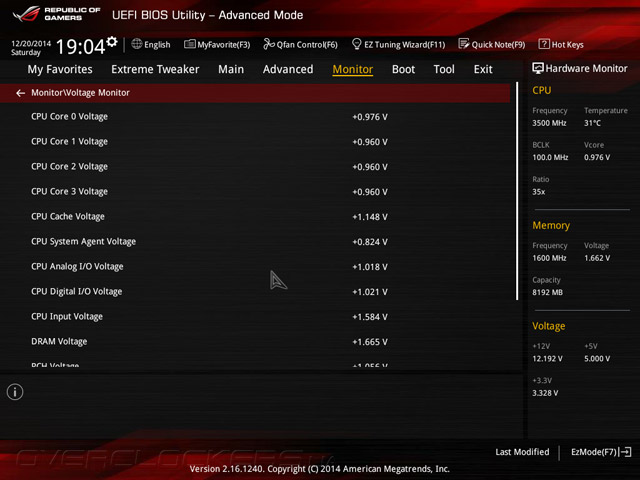

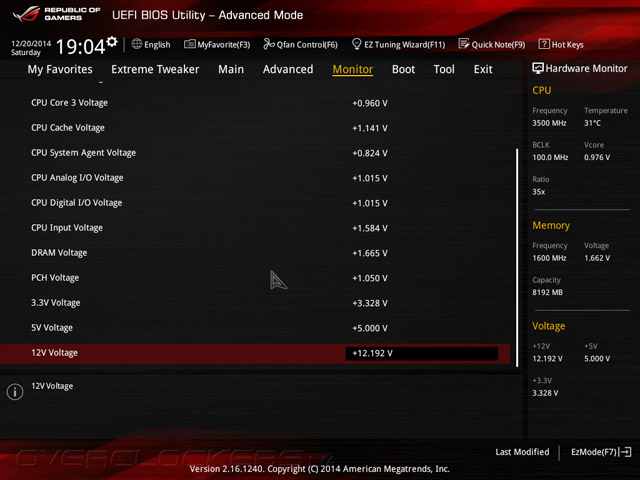

Вывод показаний датчиков напряжений на процессоре, подсистеме ОЗУ и основных шинах питания осуществляется в подменю Voltage Monitor, а в подразделе Temperature Monitor отображаются значения трех встроенных температурных сенсоров и одной внешней термопары.

ASUS Maximus VII FormulaASUS Maximus VII Formula

ASUS Maximus VII Formula

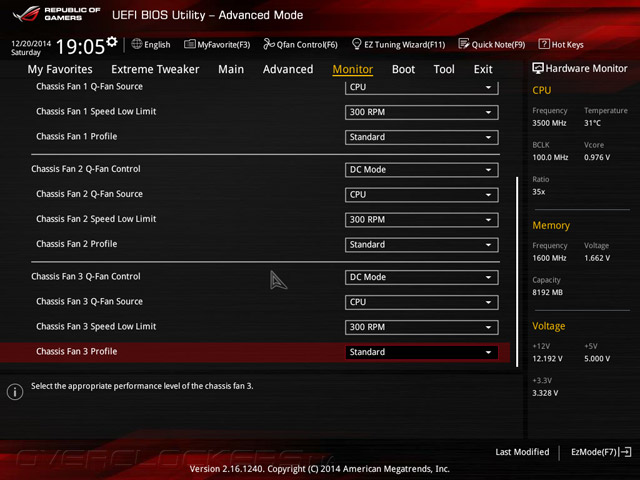

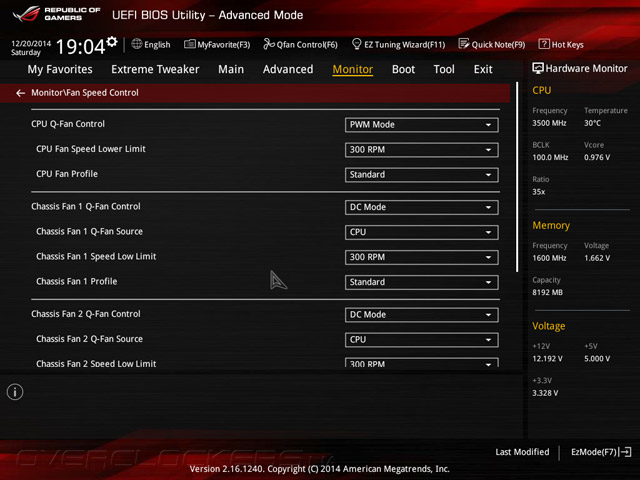

Для вывода данных от восьми тахометрических датчиков служит вкладка Fan Speed Monitor. В подразделе Fan Speed Control находится управления четырьмя каналами, попарно регулирующих частоту вращения «карлсонов», для которых пользователи могу выбрать один из четырех предустановленных профилей, либо настроить их режим работы вручную.

ASUS Maximus VII Formula

ASUS Maximus VII FormulaASUS Maximus VII Formula

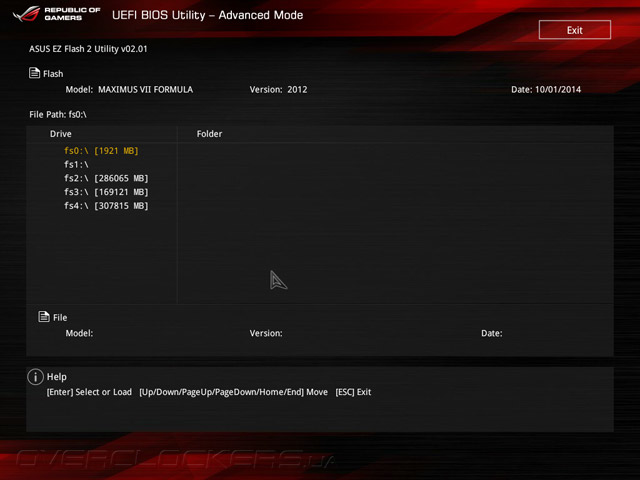

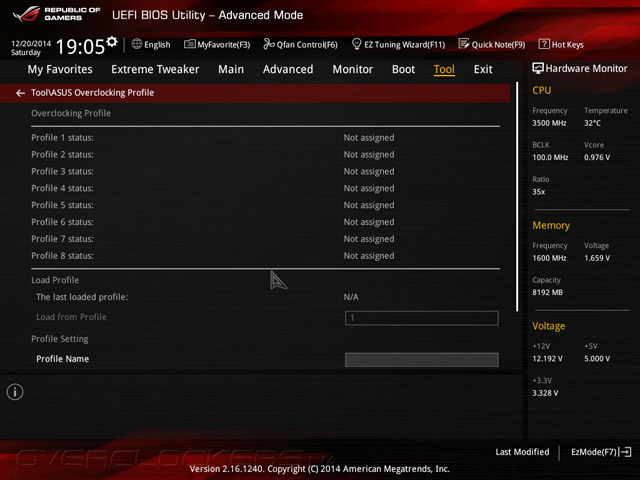

Из дополнительных особенностей, которыми располагает прошивка новинки, следует отметить утилиту EZ Flash 2 для обновления управляющего микрокода, подпрограмму ROG SSD Security Erase, позволяющую выполнить низкоуровневое стирание данных на твердотельном накопителе, и, конечно же, возможность сохранения до восьми профилей с настройками UEFI.

ASUS Maximus VII FormulaASUS Maximus VII FormulaASUS Maximus VII Formula

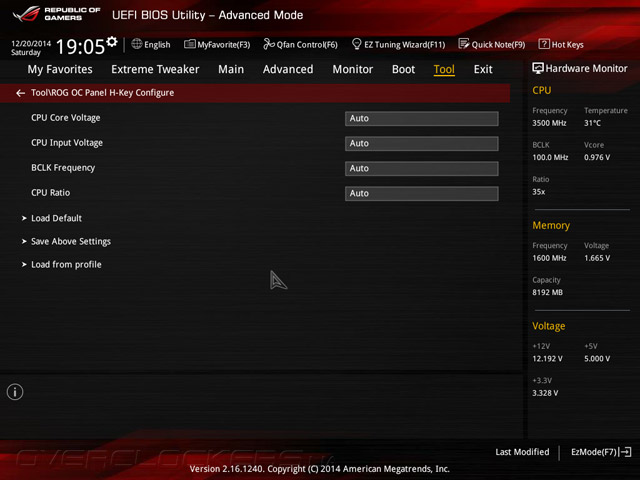

Помимо того, меню настройки оснащено функцией ASUS SPD Information, предназначенной для отображения подробной информации о модулях ОЗУ, и опцией ROG OC Panel H-Key Configure, которая служит для настройки работы «горячих клавиш» опционального внешнего модуля управления OC Panel.

ASUS Maximus VII FormulaASUS Maximus VII Formula


Комплектное ПО

Материнская плата Maximus VII Formula комплектуются богатым набором качественного ПО, которое нашим постоянным читателям хорошо знакомом из обзоров продуктов ASUS серии Republic of Gamers. Прежде всего, следует отметить программный продукт Ai Suite 3, предназначенный для оверклокинга, реализации дополнительных возможностей и много другого. Утилита состоит из отдельных подпрограмм, которые можно инсталлировать для реализации тех или иных функций. Например, программный модуль Dual Intelligent Processor 5 служит для системного мониторинга, управления быстродействием и режимом работы вентиляторов. В нижней части окна выводится информационная панель, на которой отображается режим работы центрального процессора, а также показания датчиков мониторинга. Кликнув на группу датчиков можно просмотреть динамику изменения параметров, а также задать предельные значения, по достижении которых срабатывает сигнализация.

ASUS Maximus VII FormulaASUS Maximus VII FormulaASUS Maximus VII FormulaASUS Maximus VII Formula

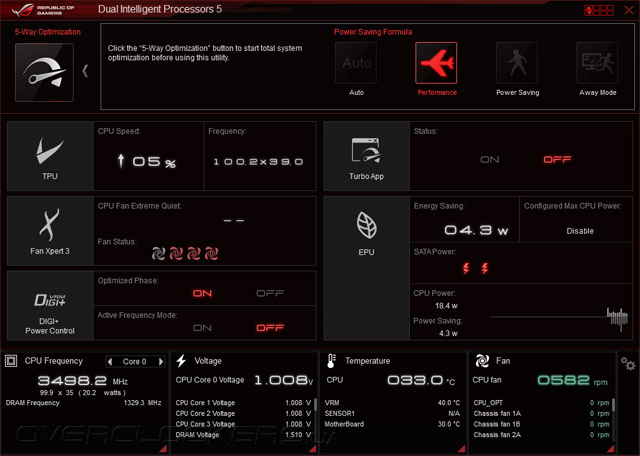

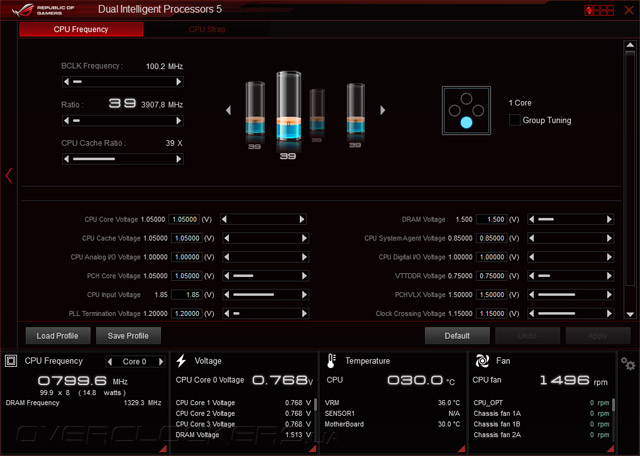

Интерфейс программы слагается из отдельных функциональных модулей, каждый из которых отвечает за определенный аспект работы Dual Intelligent Processor 5. Так, 5-Way Optimization служит для автоматического повышения быстродействия и оптимизации режима работы системы охлаждения, причем, пользователи могут самостоятельно влиять на процесс подбора параметров.

ASUS Maximus VII FormulaASUS Maximus VII Formula

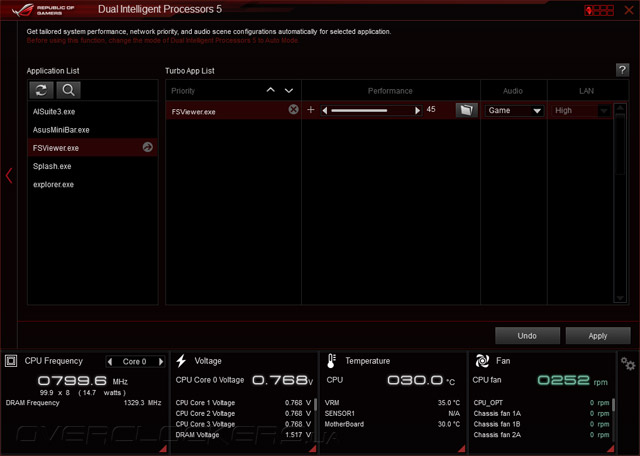

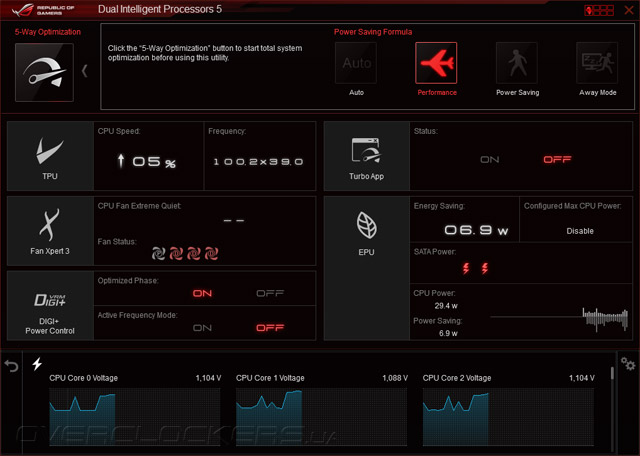

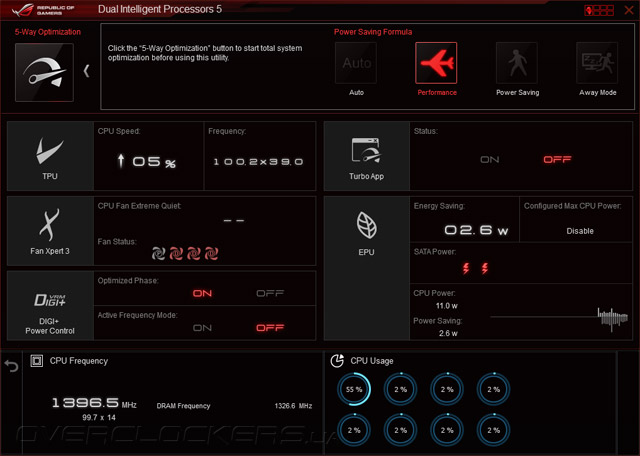

За управления параметрами производительности отвечает модуль TPU. С его помощью задается базовая частота и коэффициенты умножения процессорных ядер, регулируются напряжения на всех основных узлах и настраивается значение параметра CPU Strap, ответственного за повышение BCLK свыше номинальных 100 МГц.

ASUS Maximus VII FormulaASUS Maximus VII Formula

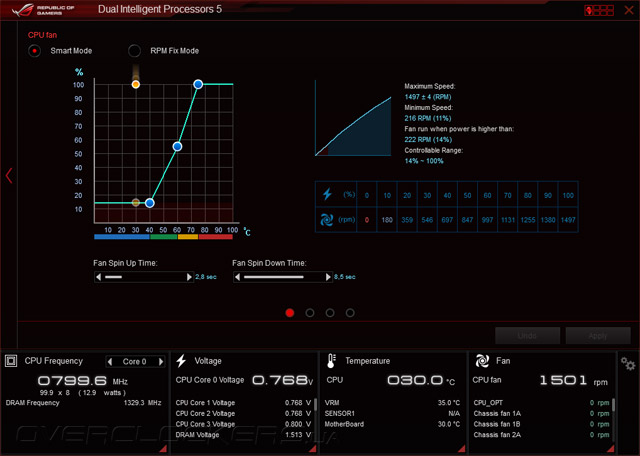

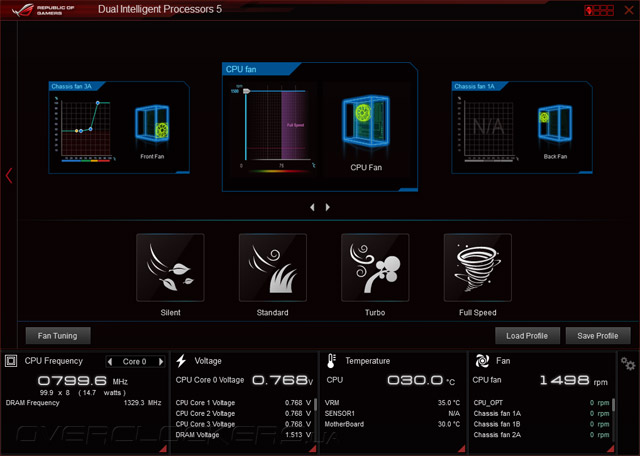

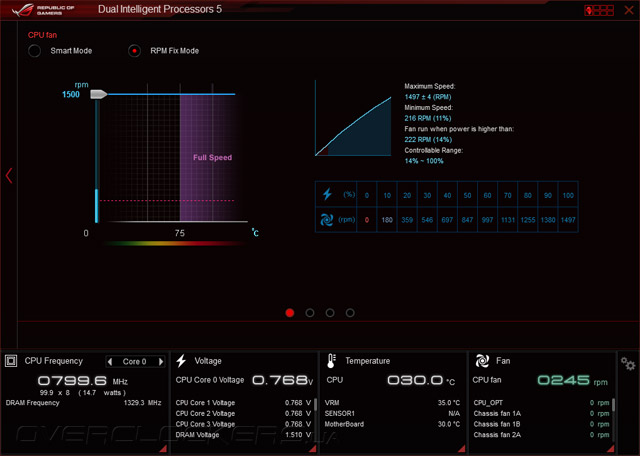

Регулировки скоростей вращения вентиляторов находятся на вкладке Fan Xpert 3, где пользователи имеют возможность определить местоположение каждого из «карлсонов» внутри системного блока, откалибровать скорости их вращения, а также выбрать один из четырех предустановленных профилей. Помимо того, Fan Xpert 3 позволяет вручную указать необходимую частоту вращения, либо привязать режим работы к показанию температурного сенсора.

ASUS Maximus VII FormulaASUS Maximus VII FormulaASUS Maximus VII Formula

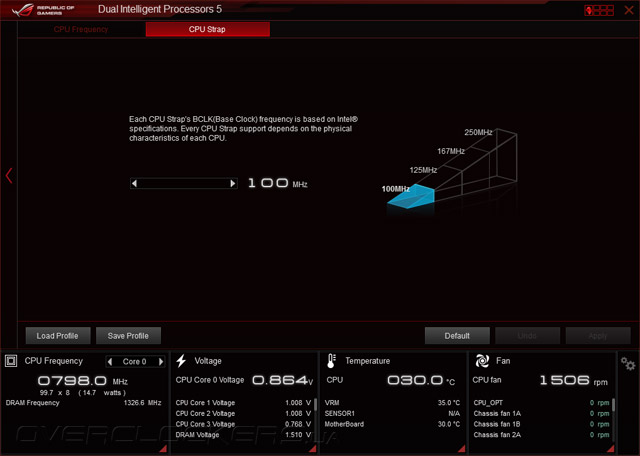

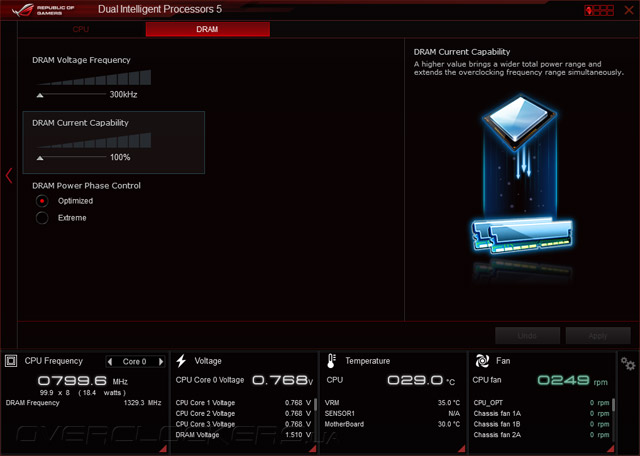

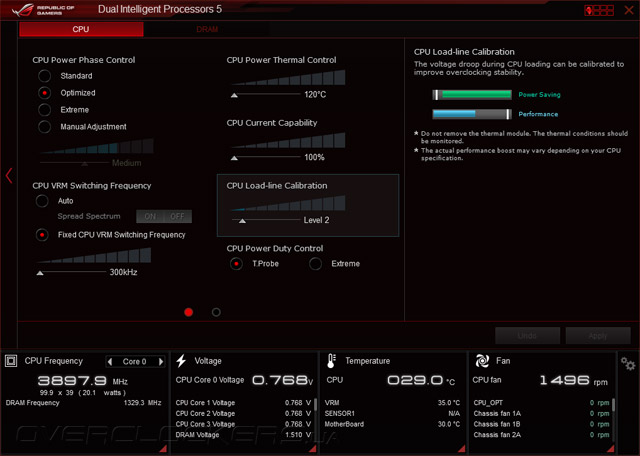

За тонкие настройки цифровых преобразователей напряжения центрального процессора и модулей ОЗУ отвечает DIGI+ Power Control, а функция TurboAPP позволяет настроить профиль повышенного быстродействия для каждого запускаемого приложения.

ASUS Maximus VII FormulaASUS Maximus VII FormulaASUS Maximus VII Formula

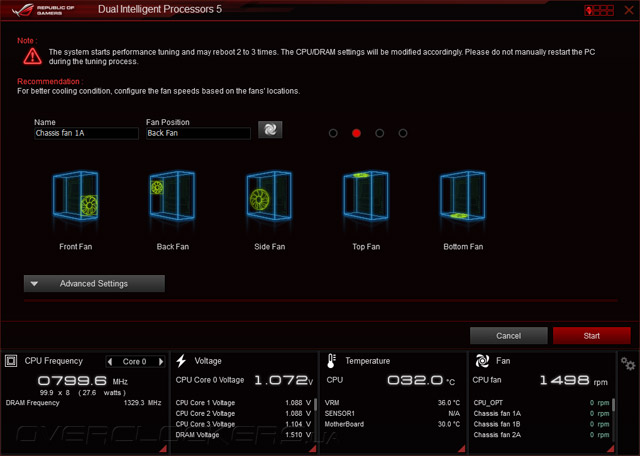

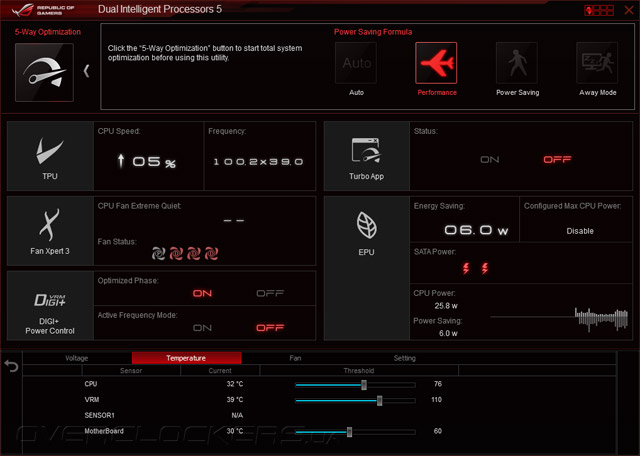

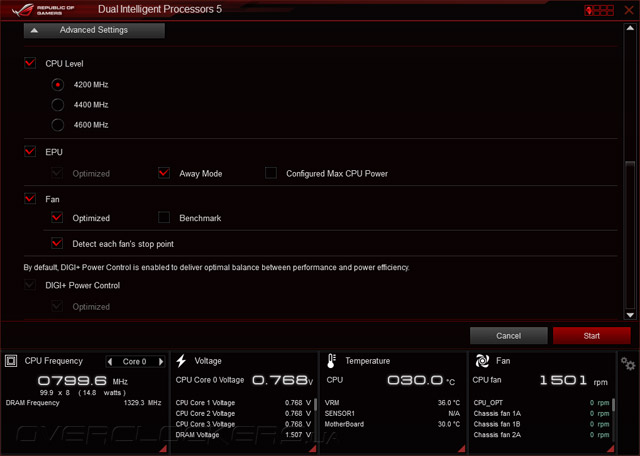

Наконец, в Dual Intelligent Processor 5 встроен модуль EPU, который служит для управления дополнительными функциями энергосбережения, в том числе принудительного понижения напряжения на центральном процессоре.

ASUS Maximus VII Formula

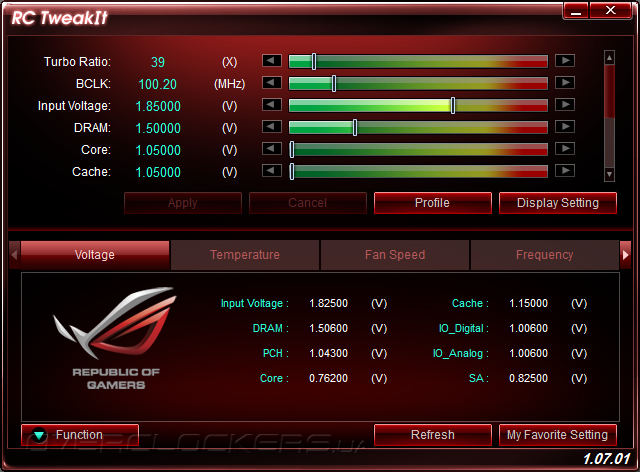

Помимо Ai Suite 3 в комплект поставки ASUS Maximus VII Formula входит утилита KeyBot, которая обеспечивает реализацию одноименной аппаратной технологии. С ее помощью пользователи могут сопоставить с «горячими клавишами» вызовы макрокоманд, управление мультимедийными функциями и запуск различных приложений.

ASUS Maximus VII Formula

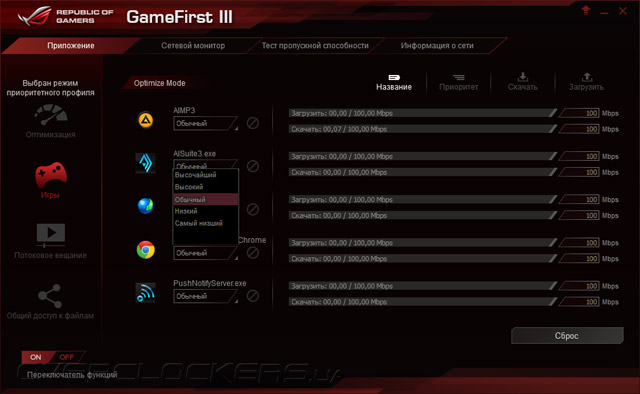

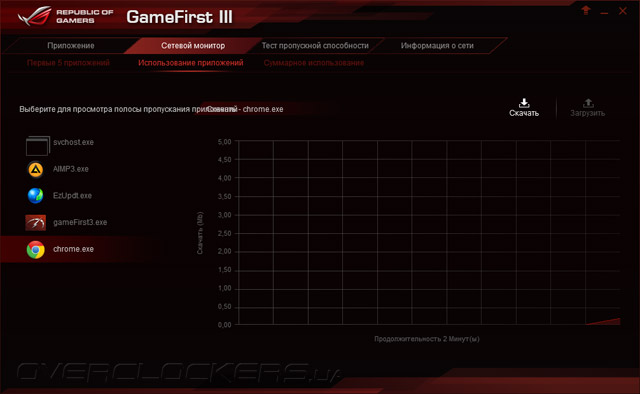

За управление полосой пропускания сетевого подключения отвечает программный продукт GameFirst III, позволяющий задавать приоритеты доступа в Интернет для каждого отдельного приложения. Программа предлагает три четыре предустановленных профиля, соответствующих часто используемым сценариям, с возможностью ручной корректировки настроек.

ASUS Maximus VII FormulaASUS Maximus VII Formula

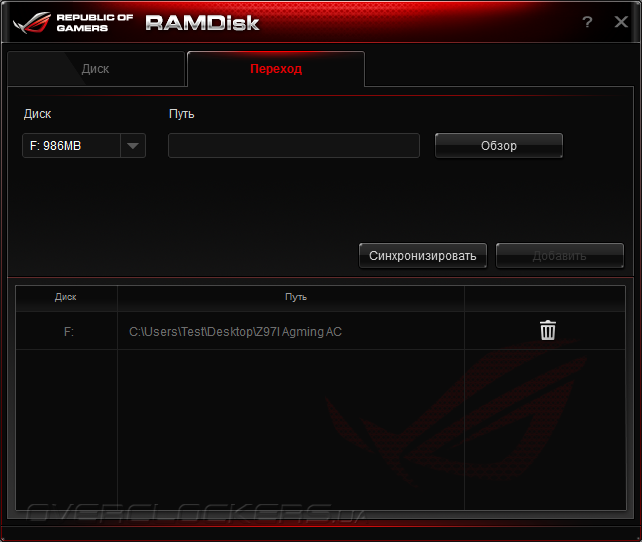

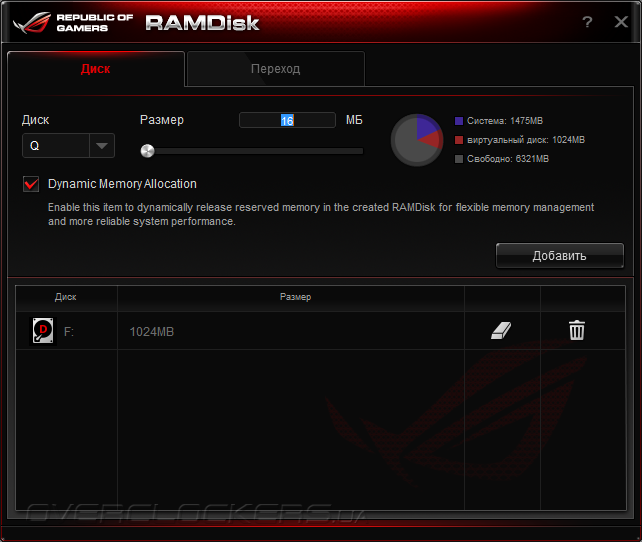

C помощью утилиты RAMDisk пользователи имеют возможность создавать в области ОЗУ высокоскоростной виртуальный логический диск, а также указывать папки на винчестере, которые будут скопированы после запуска программы.

ASUS Maximus VII FormulaASUS Maximus VII Formula

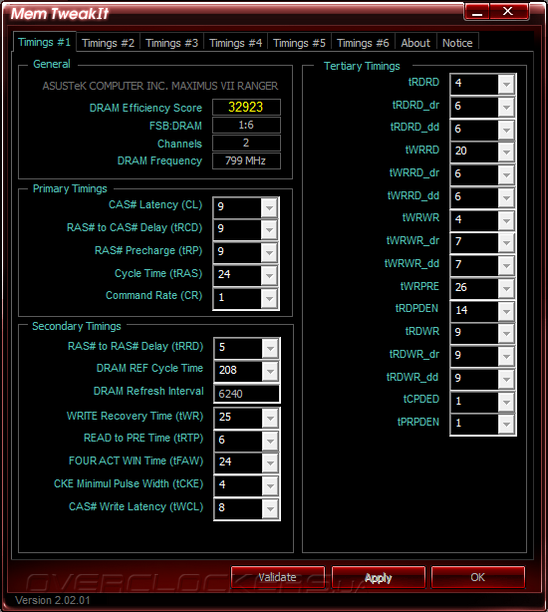

Для настройки таймингов подсистемы ОЗУ вендор предлагает программное обеспечение Mem TweakIt, которое в текущей версии, увы, лишено функций управления, но может быть использовано в качестве диагностического инструмента.

ASUS Maximus VII Formula

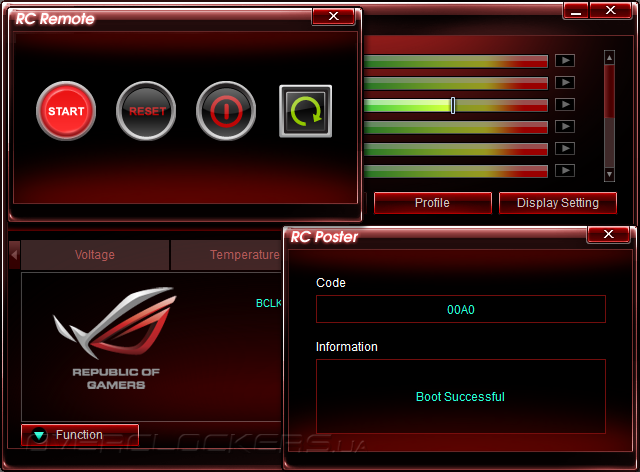

Наконец, среди ПО, которым комплектуется новинка, присутствует утилита RC TweakIt, предназначенная для реализации фирменной функции удаленного управления ASUS ROG Connect. С ее помощью пользователи с удаленного ПК могут управлять параметрами быстродействия материнской платы, такими как базовая частота, коэффициенты умножения процессорных ядер и напряжения питания на всех основных узлах. Кроме того, RC TweakIt отображает показания аппаратного мониторинга, позволяет удаленно включать и перегружать систему, а также выполнять сброс настроек UEFI.

ASUS Maximus VII FormulaASUS Maximus VII Formula

Тестовый стенд

Для оценки уровня продуктивности и разгонного потенциала системной платы ASUS Maximus VII Formula использовался тестовый стенд такой конфигурации:
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 9.5.0.1367;
  • драйвер видеокарты: NVIDIA GeForce 340.43.
В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. Во время тестов модули ОЗУ функционировали на частоте 1600 МГц с таймингами 9-9-9-24-1T, а технология Intel Turbo Boost и процессорные функции энергосбережения работали в режиме по умолчанию. В тестах быстродействия соперницами для ASUS Maximus VII Formula выступили материнские платы ASUS Maximus VII Impact, Maximus VII Hero, Maximus VII Ranger, H97-Pro Gamer, Sabertooth Z87, Gigabyte G1.Sniper H6, MSI Z97 Gaming 5, Z97I Gaming AC и Z97 Gaming 9 AC, работавшие под управлением прошивок таких версий:
  • ASUS Maximus VII Formula (UEFI Setup 2012 от 01.10.2014);
  • ASUS Maximus VII Impact (UEFI Setup 0412 от 01.10.2014);
  • ASUS Maximus VII Ranger (UEFI Setup 1003 от 24.06.2014);
  • ASUS Maximus VII Hero (UEFI Setup 0904 от 23.06.2014);
  • ASUS H97-Pro Gamer (UEFI Setup 2105 от 14.07.2014);
  • ASUS Sabertooth Z87 (UEFI Setup 1901 от 15.04.2014);
  • Gigabyte G1.Sniper H6 (UEFI Setup F5 от 26.06.2014)
  • MSI Z97 Gaming 5 (UEFI Setup 1.5B1 от 16.07.2014);
  • MSI Z97 Gaming 9 AC (UEFI Setup 1.7B2 от 21.10.2014);
  • MSI Z97I Gaming AC (UEFI Setup 1.2 от 27.06.2014).

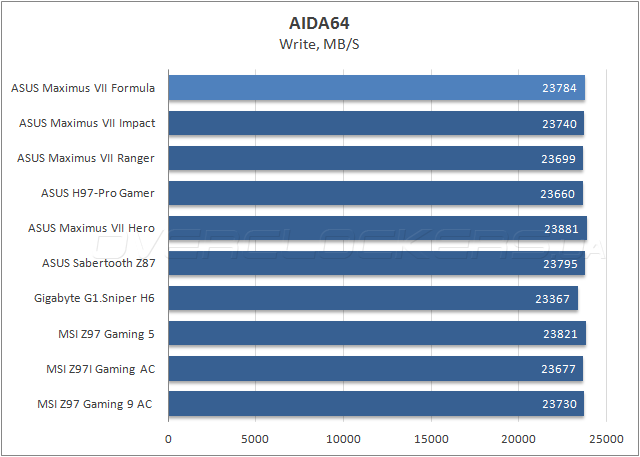

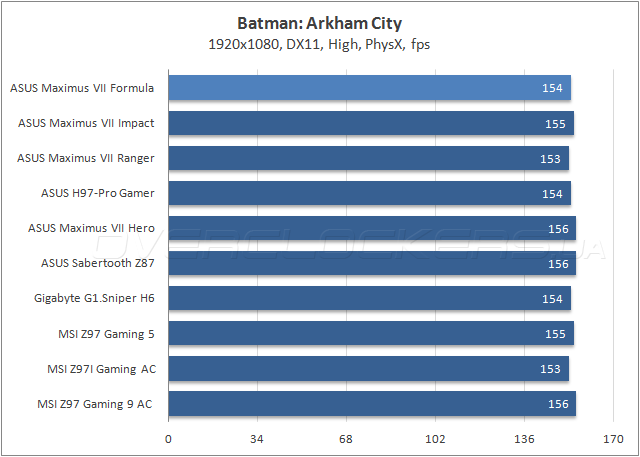

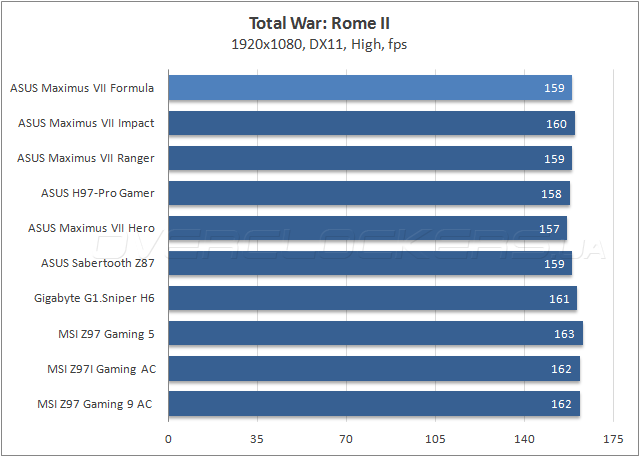

Для измерения продуктивности использовалось следующее программное обеспечение:
  • AIDA64 4.70.3600 (Cache & Memory benchmark);
  • Futuremark PCMark 8 v2.0.2028
  • Futuremark 3DMark v 1.3.708;
  • Batman: Arkham City;
  • Total War: Rome II.
Каждый из тестов повторялся не менее трех раз, по результатам которых вычислялось среднее значение.


Разгонный потенциал

Конечно, от флагмана ASUS серии ROG я ожидал экстраординарного овреклокинга, тогда как на практике при использовании мощного воздушного кулера частотный потенциал тестового процессора Intel Core i7-4770K, у которого штатный термоинтерфейс между кремниевым кристаллом и металлической крышкой заменен на высокоэффективный «жидкий металл», не превысил 4600 МГц. Для этого Vcore пришлось увеличить до 1,375 В, на вход процессора подавалось напряжение 1,875 В, параметр CPU LoadLine Calibration принимал значение Level 7. Uncore-часть процессора работала на частоте 4400 МГц с напряжением 1,325 В, а подсистема ОЗУ функционировала в режиме 2400 МГц с таймингами 10-12-12-31-2Т в соответствии с профилем X.M.P. Во время прохождения стресс-теста LinX 0.6.4 температура самого горячего ядра достигала 94 °С, так что дополнительного запаса прочности практически не осталось.

ASUS Maximus VII Formula

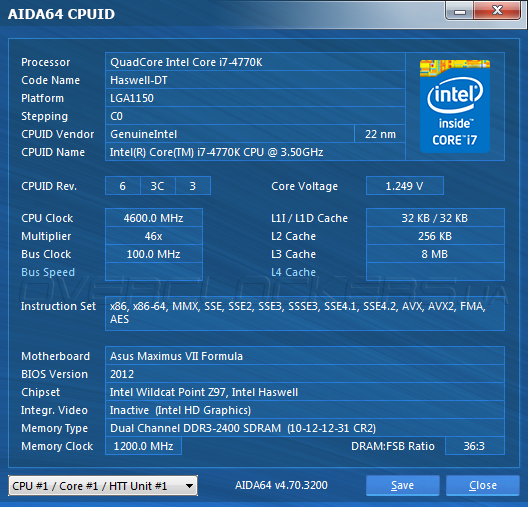

При запуске приложений, использующих набор инструкций AVX2.0, которые чрезвычайно сильно разогревают центральный процессор, напряжение на вычислительных ядрах пришлось снижать, в противном случае система охлаждения переставала справляться с отводом избыточного тепла. В итоге, стабильности удалось достичь на частоте 4450 МГц при Vcore=1,34 В, тогда как кэш L3 работал синхронно с вычислительными ядрами в режиме 4450 МГц при напряжении 1,34 В, а параметр VCCIN принимал значение 1,85 В.

ASUS Maximus VII Formula

Выходит, что в оверклокинге новинка даже не достигла показателей одной из младших моделей ASUS семейства Republic of Gamers — Maximus VII Hero, что, впрочем, удивительно, учитывая идентичность конструкции силовых подсистем и полностью одинаковые прошивки обеих системных плат. Очевидно, в случае с героиней сегодняшнего обзора в лабораторию попал не лучший экземпляр, либо текущие прошивки уступают по части разгона ранним версиям UEFI Setup. Зато, Maximus VII Formula дала возможность увеличить базовую частоту до 197 МГц, что является одним из лучших результатов, полученных в нашей тестовой лаборатории.

ASUS Maximus VII Formula

Во время оценки частотного потенциала подсистемы ОЗУ материнская плата порадовала разгоном тестового комплекта G.Skill TridentX F3-2400C10D-8GTX до 2600 МГц с таймингами 11-13-13-36-1Т. Для этого электропитание на модулях памяти было поднято до 1,675 В, а на системный агент подавалось напряжение 1,2 В.

ASUS Maximus VII Formula

Что касается автоматического разгона, то оптимальных результатов удалось достичь при использовании значения 4.200G опции CPU Level UP, в результате чего частота центрального процессора достигла 4200 МГц при напряжении 1,249 В, а для модулей ОЗУ был выбран режим 2400 МГц в соответствии с профилем X.M.P. Два других профиля — 4.400G и 4.600G — увы, не гарантируют стабильной работы CPU из-за низкого уровня Vcore, а значит, не могут быть рекомендованы для повседневного использования.

ASUS Maximus VII FormulaASUS Maximus VII FormulaASUS Maximus VII Formula


Тестирование звуковой подсистемы

C учетом продвинутой реализации звуковой подсистемы ROG SupremeFX Formula, которой оснащена материнская плата, инструментальное измерение ее характеристик представляет повышенный интерес. Для оценки качества реализации аудиотракта ASUS Maximus VII Formula была использована программа RightMark Audio Analizer версии 6.4.0, во время тестов линейный аудиовыход системной платы соединялся с линейным входом внешней звуковой карты ASUS Xonar U7. Измерения проводились в двух режимах: с частотой дискретизации 44,1 кГц при разрядности сигнала 16 бит, а также при 48 кГц/24 бит. Результаты тестирования аудиоподсистемы новинки, вместе с характеристиками звуковых трактов материнских плат ASUS Maximus VII Ranger и Gigabyte G1.Sniper H6 приведены в следующей таблице:

  ASUS Maximus VII Formula (ALC1150) 44,1 КГц/16 бит   ASUS Maximus VII Formula (ALC1150) 48 КГц/24 бит   Gigabyte G1.Sniper H6 (ALC1150) 44,1 КГц/16 бит   Gigabyte G1.Sniper H6 (ALC1150) 48 КГц/24 бит   ASUS Maximus VII Impact (ALC1150) 44,1 КГц/16 бит   ASUS Maximus VII Impact (ALC1150) 48 КГц/24 бит
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ +0,28, –0,03 Очень хорошо +0,16, –0,02 Очень хорошо +0,30, +0,18 Отлично +0,28, +0,19 Отлично +0,23, +0,10 Отлично +0,26, +0,07 Очень хорошо
Уровень шума, дБ (А) –9109 Очень хорошо –94,1 Очень хорошо –91,9 Очень хорошо –92,8 Очень хорошо –89,5 Хорошо –94,0 Очень хорошо
Динамические диапазон, дБ (А) 88,3 Хорошо 94,9 Очень хорошо 88,7 Хорошо 93,3 Очень хорошо 89,6 Хорошо 93,6 Очень хорошо
Гармонические искажения, % 0,0061 Очень хорошо 0,0056 Очень хорошо 0,0084 Очень хорошо 0,0065 Очень хорошо 0,003 Отлично 0,0036 Очень хорошо
Гармонические искажения + шум, дБ(A) –79,4 Средне –82,0 Хорошо –78,0 Средне –81,0 Хорошо –82,4 Хорошо –82,9 Хорошо
Интермодуляционные искажения + шум, % 0,014 Очень хорошо 0,012 Очень хорошо 0,016 Очень хорошо 0,013 Очень хорошо 0,0099 Очень хорошо 0,007 Отлично
Взаимопроникновение каналов, дБ –83,7 Очень хорошо –82,8 Очень хорошо –82,2 Очень хорошо –85,2 Очень хорошо –84,7 Отлично –84,0 Очень хорошо
Интермодуляции на 10 кГц, % 0,015 Очень хорошо 0,011 Очень хорошо 0,015 Очень хорошо 0,013 Очень хорошо 0,011 Очень хорошо 0,0076 Отлично
Общая оценка   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо

Качество реализации аудиоподсистемы ASUS Maximus VII Formula находится на достаточно высоком уровне, однако, заметного эффекта от использования DAC Cirrus Logic CS4398 или ОУ LM4562 обнаружено не было, во всяком случае, по результатам измерений. В то же время, прослушивание эталонных композиций оставило очень приятное впечатление, это в очередной раз доказывает, что для полновесной оценки звукового тракта одних лишь инструментальных методов недостаточно.


Результаты тестирования

ASUS Maximus VII Formula

ASUS Maximus VII Formula

ASUS Maximus VII Formula

ASUS Maximus VII Formula

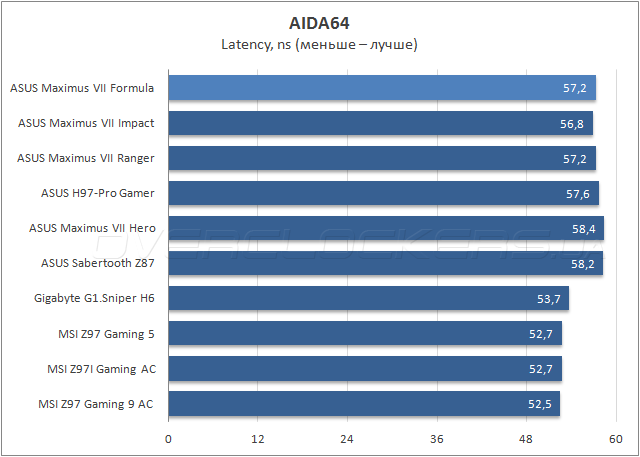

Быстродействие подсистемы ОЗУ у новинки, как и у всех материнских плат ASUS, находится на высоте. Исключение составляет подтест измерения латентности доступа, в котором Maximus VII Formula демонстрирует не самые выдающие результаты.

ASUS Maximus VII Formula

ASUS Maximus VII Formula

ASUS Maximus VII Formula

В комплексном бенчмарке Futuremark PCMark 8 материнская плата показала высокие баллы, что свидетельствует о высоком быстродействии новинки при выполнении типичных прикладных задач.

ASUS Maximus VII Formula

ASUS Maximus VII Formula

ASUS Maximus VII Formula

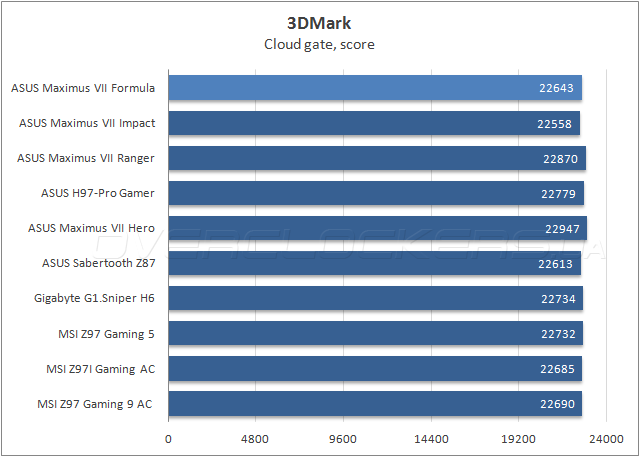

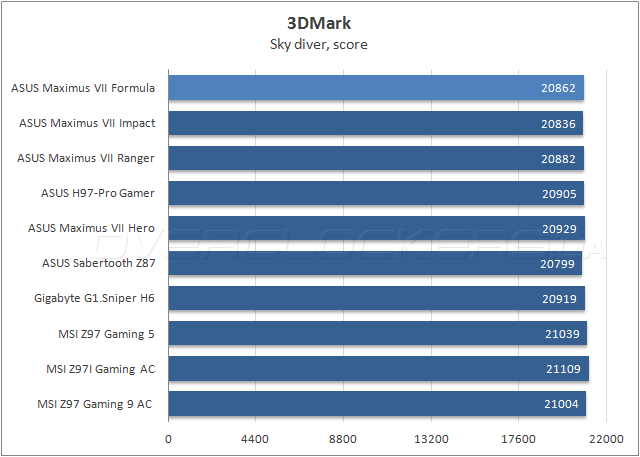

Достижения ASUS Maximus VII Formula в игровом тестовом пакете находятся на среднем уровне, во всяком случае, рекордных результатов новинка не демонстрирует.

ASUS Maximus VII Formula

ASUS Maximus VII Formula

Что касается продуктивности системной платы в современных видеоиграх, то в обеих дисциплинах модель продемонстрировала не самые лучшие результаты. Впрочем, беспокоиться о заметном падении кадров в секунду не приходится, разница с лидерами находится в пределах 2–3 fps.


Энергопотребление

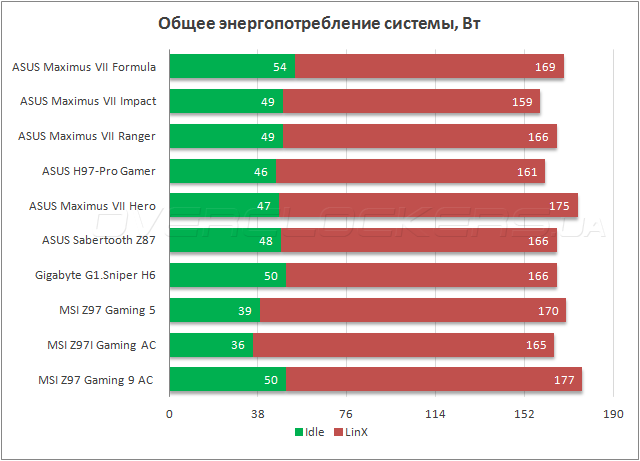

В оценке энергопотребления тестовых стендов помогал прибор Basetech Cost Control 3000. С его помощью был измерен средний уровень энергопотребления в простое и пиковые значения потребляемой мощности при прохождении стресс-теста LinX 0.6.5.

ASUS Maximus VII Formula

ASUS Maximus VII Formula продемонстрировала худшую энергоэффективность в простое, тогда как при высокой вычислительной нагрузке оказалась самой экономичной среди моделей верхнего ценового диапазона. Очевидно, свой вклад в немалый уровень энергопотребления вносит и значительное количество дополнительных контроллеров, и недостаточная оптимизации управляющего микрокода.


Выводы

Во время сегодняшнего тестирования ASUS Maximus VII Formula заслужила самые высокие оценки по качеству изготовления, возможностям расширения, а также функциональности меню настройки и комплектного ПО. В то же время, набор аксессуаров новинки оставил двойственные впечатления: с одной стороны, в комплекте поставки есть купон активации игры Watch Dogs, но с другой стороны, от флагманской модели ROG я ожидал увидеть в перечне дополнительных принадлежностей, интерфейсный кабель ROG Connect, температурный сенсор, а также внешний модуль управления OC Panel. Плюс системная плата не впечатлила по части разгона процессора и показала не лучшие показатели быстродействия.

Кроме того, большую часть позитивных эмоций от ASUS Maximus VII Formula скрадывает ее чрезвычайно высокая стоимость — около 460 долларов, что почти вдвое дороже той же ASUS Maximus VII Gene, которая хоть и обладает более скромным набором потребительских характеристик, но за счет идентичности прошивки и силовой подсистемы позволяет добиться сопоставимого уровня разгона в аналогичных условиях. Кроме того, новинка не выдерживает сопоставления и со старшей представительницей семейства ROG предыдущего поколения — ASUS Maximus VI Extreme. Последняя не только обладает несравненно большими возможностями по созданию конфигураций Multi GPU, но также предлагает лучший комплект поставки, который включает в том числе внешний модуль управления OC Panel, и при всем этом стоит дешевле. Что касается сравнения героини сегодняшнего обзора и ее предшественницы — ASUS Maximus VI Formula, то на стороне новинки можно отметить лишь поддержку SATA Express да более скоростную беспроводную сеть, зато, модель предыдущего поколения значительно дешевле. Таким образом, на данный момент ASUS Maximus VII Formula кажется несколько переоцененной, тогда как снижение ее стоимости до уровня ниже $400 резко повышает рыночную привлекательность этой замечательной системной платы.

ASUS Maximus VII Formula Выбор редакции: высокое качество

Увеличивая скорость, мы боремся за производительность
