Обзор и тестирование материнской платы ASUS Maximus VII Ranger для процессоров Intel Haswell

Представленные недавно процессоры Intel Haswell-E открыли новые горизонты быстродействия для высокопроизводительных систем. В то же время, в верхней части среднего ценового диапазона безраздельно властвуют CPU в исполнении LGA1150, демонстрирующие отличное сочетание цены и быстродействия, а модели оверклокерской серии «К» — еще и неплохой частотный потенциал. Не удивительно, что качественные системные платы для процессоров Intel Haswell неизменно вызывают интерес среди энтузиастов и любителей разгона. Именно поэтому все ведущие производители «материнок» сосредоточили значительные усилия на разработке продуктов, предназначенных для требовательных пользователей. Одним из примеров такого подхода является модель Maximus VII Ranger от компании ASUSteK.

ASUS Maximus VII Ranger


Данное решение является младшим представителем линейки Republic of Gamers, который обеспечивает многие возможности игровой серии системных плат ASUS по весьма демократичной цене. Насколько новинка отличается от уже рассмотренных и более продвинутых представителей семейства ROG — вы узнаете из сегодняшнего обзора, а прямо сейчас предлагаю изучить спецификации ASUS Maximus VII Ranger.

Модель ASUS Maximus VII Ranger
Чипсет Intel Z97
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*/3100*/3200* (OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
3 x PCI Express 2.0 x1
Слоты PCI
Встроенноевидеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы D-Sub, DVI, HDMI
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (4 разъема на задней панели, Intel Z97)
7 х 2.0 (2 разъема на задней панели, Intel Z97)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z97)
SATA Express 1 x M.2 Socket 3 (Intel Z97)
eSATA
RAID 0, 1, 5, 10 (Intel Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel I218V (GigabitEthernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности KeyBot, MemOK!, USB BIOS Flashback, звуковая подсистема SupremeFX, индикатор кодов POST, кнопки включения и перегрузки, клавиша Clear_CMOS, поддержка AMD CrossFireX и NVIDIA SLI


Комплект поставки

В розничной сети системная плата Maximus VII Ranger продается в картонной коробке стандартных размеров. В ее оформлении однозначно угадывается принадлежность новинки к игровой серии Republic of Gamers. На лицевой стороне упаковки указаны наименование модели, а также логотипы, информирующие о совместимости системной платы с ОС Microsoft Windows 8.1, поддержке AMD CrossFireX и NVIDIA SLI.

ASUS Maximus VII Ranger

На тыльной стороне упаковки указаны спецификации системной платы, приведена конфигурация задней панели и сведения о фирменных технологиях ROG, таких как KeyBot — аппаратном контроллере, который «перехватывает» команды от клавиатуры, позволяя создавать макросы и назначать «горячие клавиши», а также многих других особенностях, о которых я обязательно поведаю в процессе сегодняшнего обзора.

ASUS Maximus VII Ranger

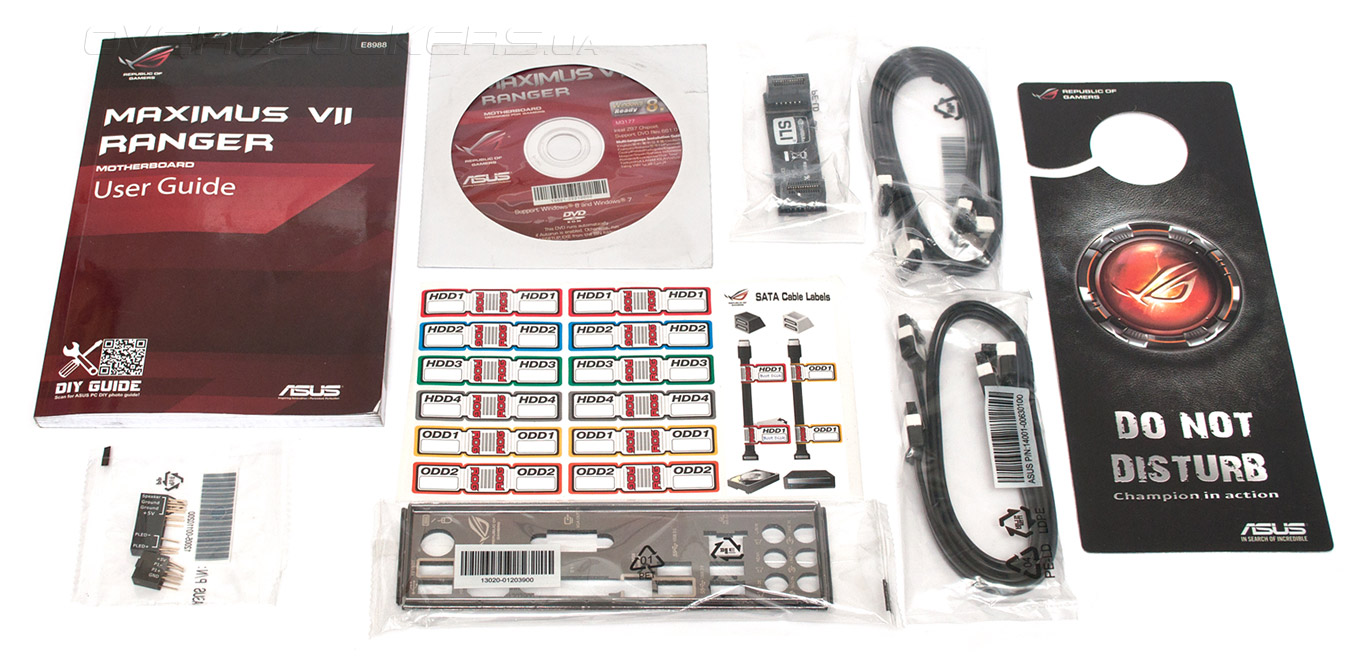

В комплекте поставки ASUS Maximus VII Ranger нашлись:
  • подробное руководство пользователя;
  • набор коннекторов Q-Connectors;
  • DVD-диск с драйверами и ПО;
  • набор наклеек для маркировки кабелей;
  • заглушка на заднюю панель I/O Shield;
  • мостик NVIDIA SLI;
  • четыре кабеля SATA 6 Гбит/с;
  • табличка на ручку двери «Do not disturb».
ASUS Maximus VII Ranger


Дизайн

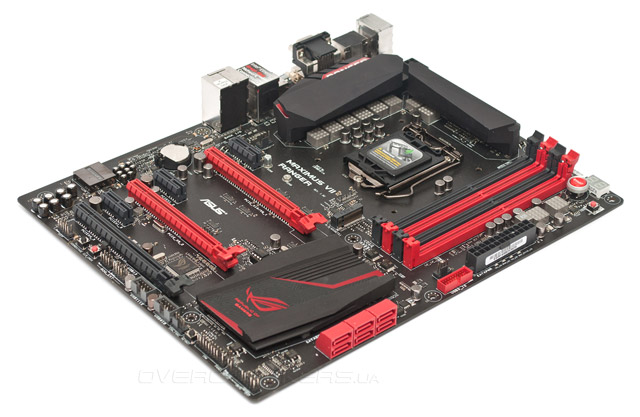

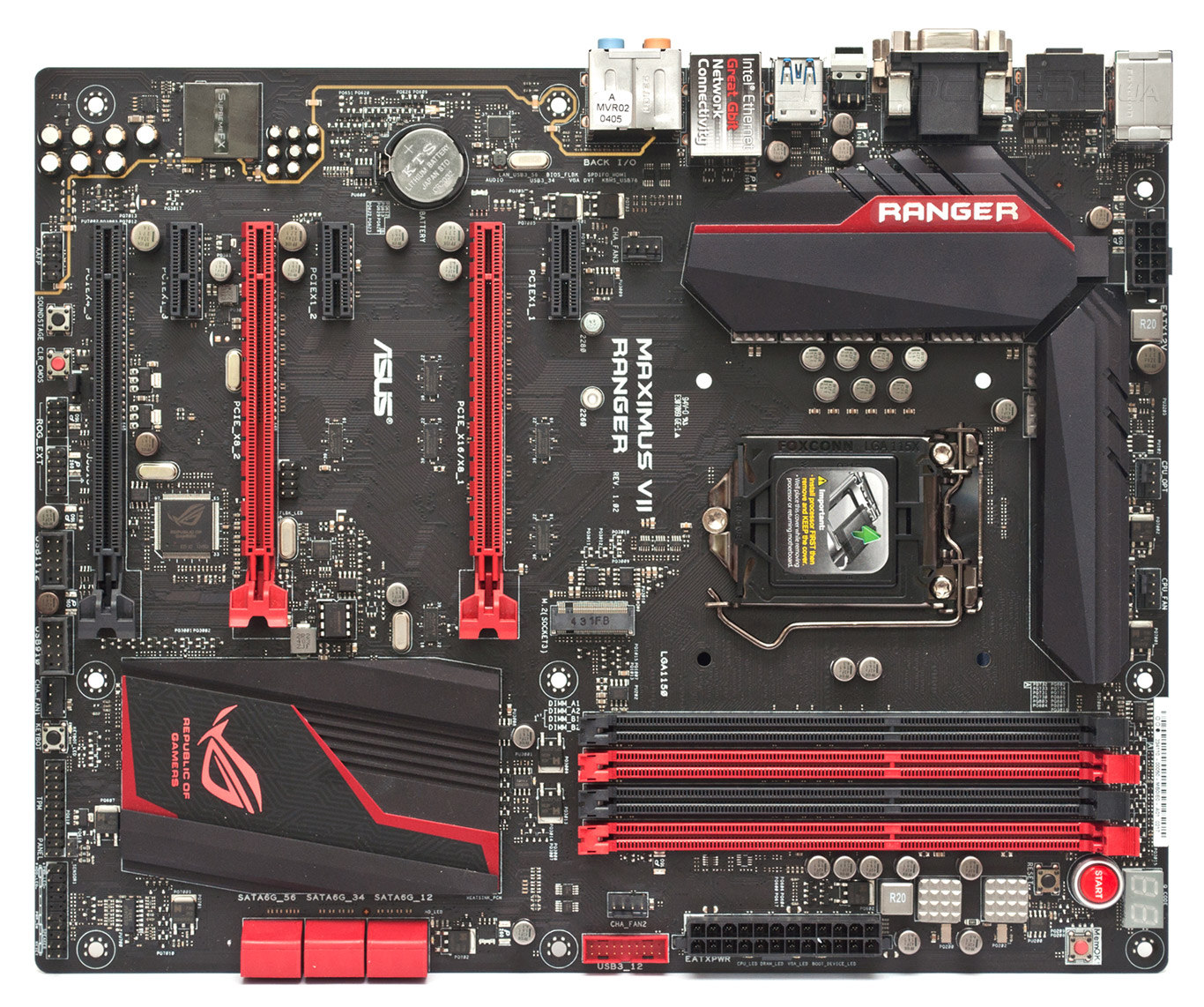

Глядя на конструкцию ASUS Maximus VII Ranger невольно вспоминается другой представитель линейки ROG — Maximus VII Hero, у которого с новинкой довольно много общего. Сходства проявляются не только размерах, которые полностью соответствуют стандарту ATX, но и в общей компоновке. Продукт базируется на системной логике Intel Z97, предлагающей максимальные возможности расширения и полный набор инструментов по разгону.

ASUS Maximus VII Ranger

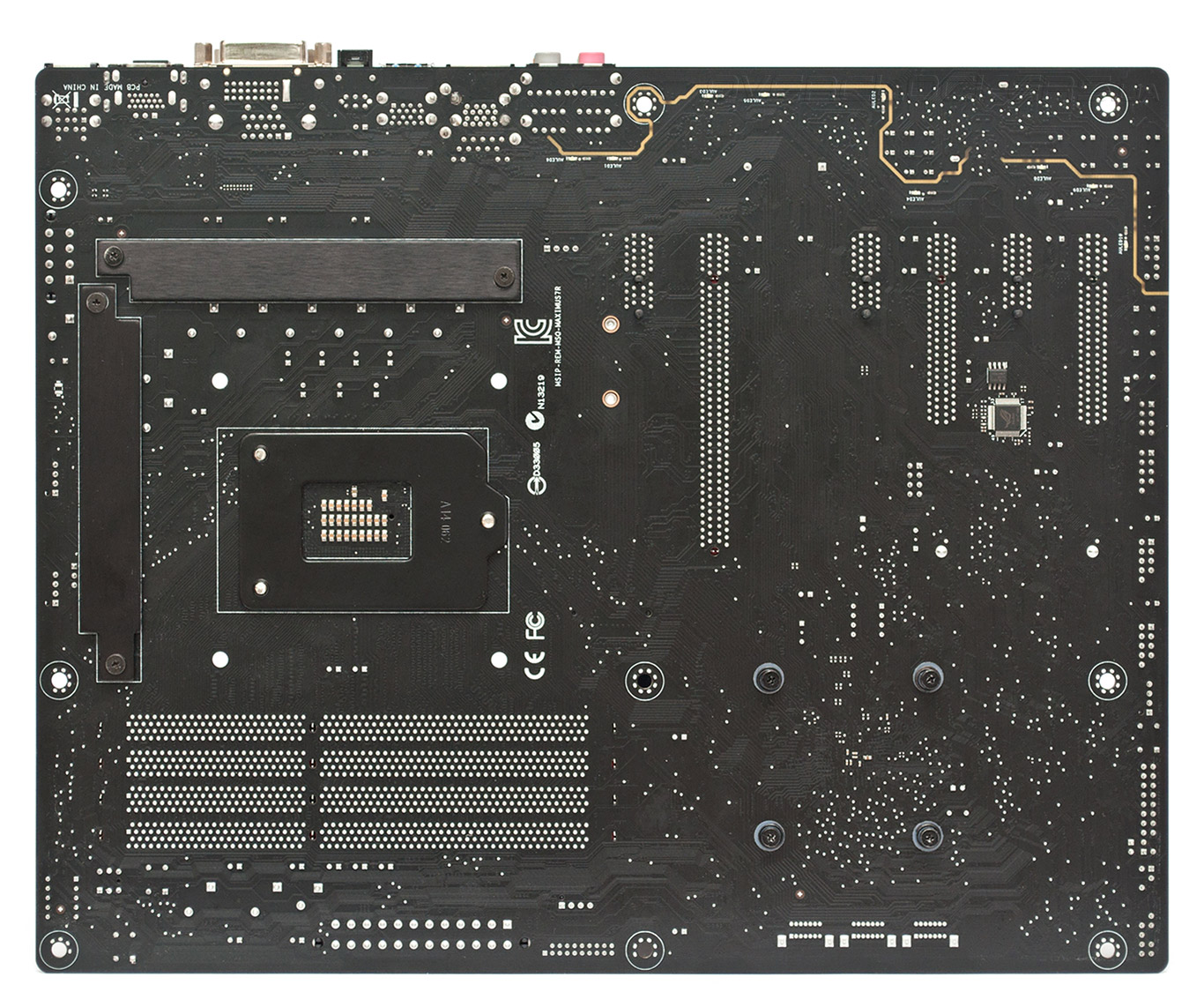

С обратной стороны Maximus VII Ranger в районе процессорного сокета видны две металлические пластины, которые являются частью охлаждения силовой подсистемы. Впрочем, их расположение не помешает установке кулеров, оснащенных даже самыми массивными усилительными пластинами.

ASUS Maximus VII Ranger

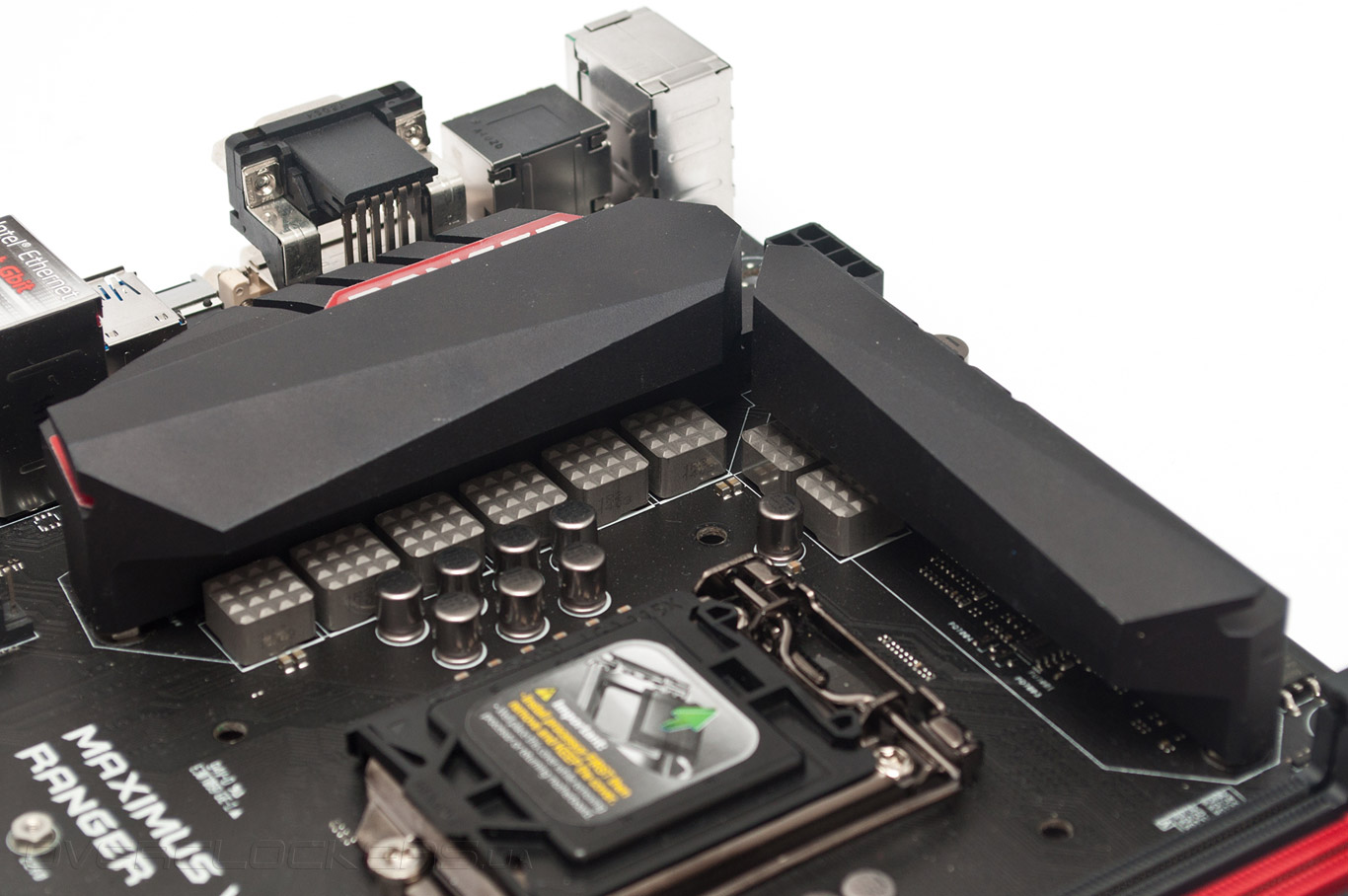

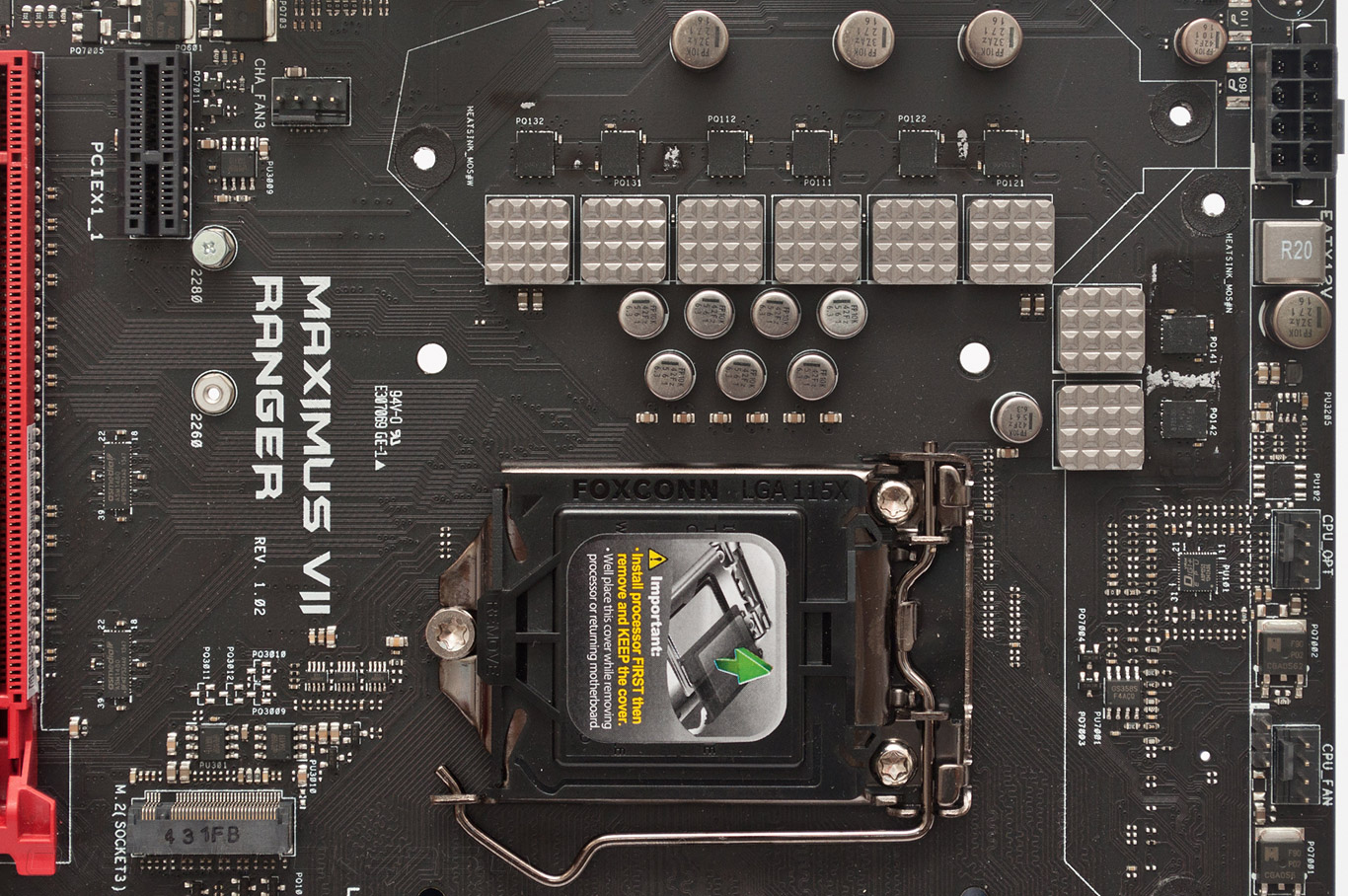

Преобразователь напряжения получает дополнительное питание от восьмиконтактного разъема, а сам VRM построен по четырехканальной схеме, где в качестве силовых элементов используются по две интегральные сборки NextFET CSD87350Q5D на фазу. За управление отвечает цифровой ШИМ-контроллер DIGI+ VRM EPU c маркировкой ASP1257.

ASUS Maximus VII Ranger

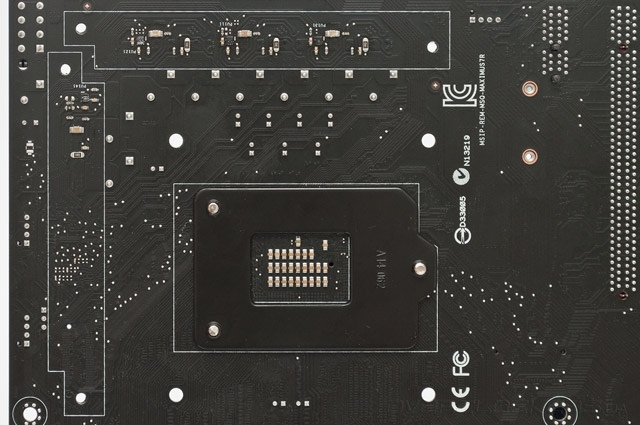

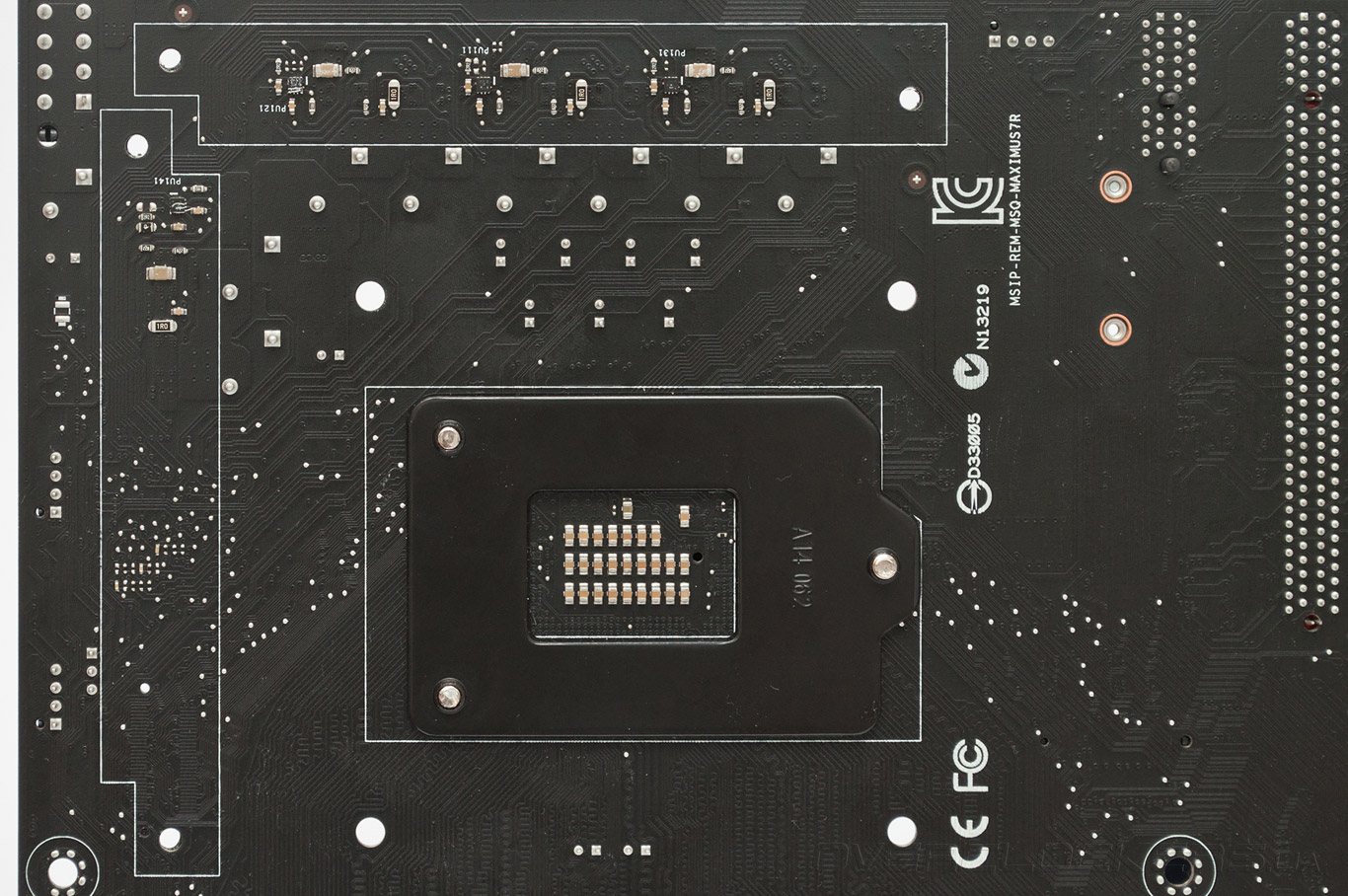

После демонтажа металлических пластин выяснилось, что с обратной стороны РСВ компоненты подсистемы питания практически отсутствуют, за исключением нескольких пассивных элементов, не выделяющих тепла, а значит, не требующих интенсивного охлаждения.

ASUS Maximus VII Ranger

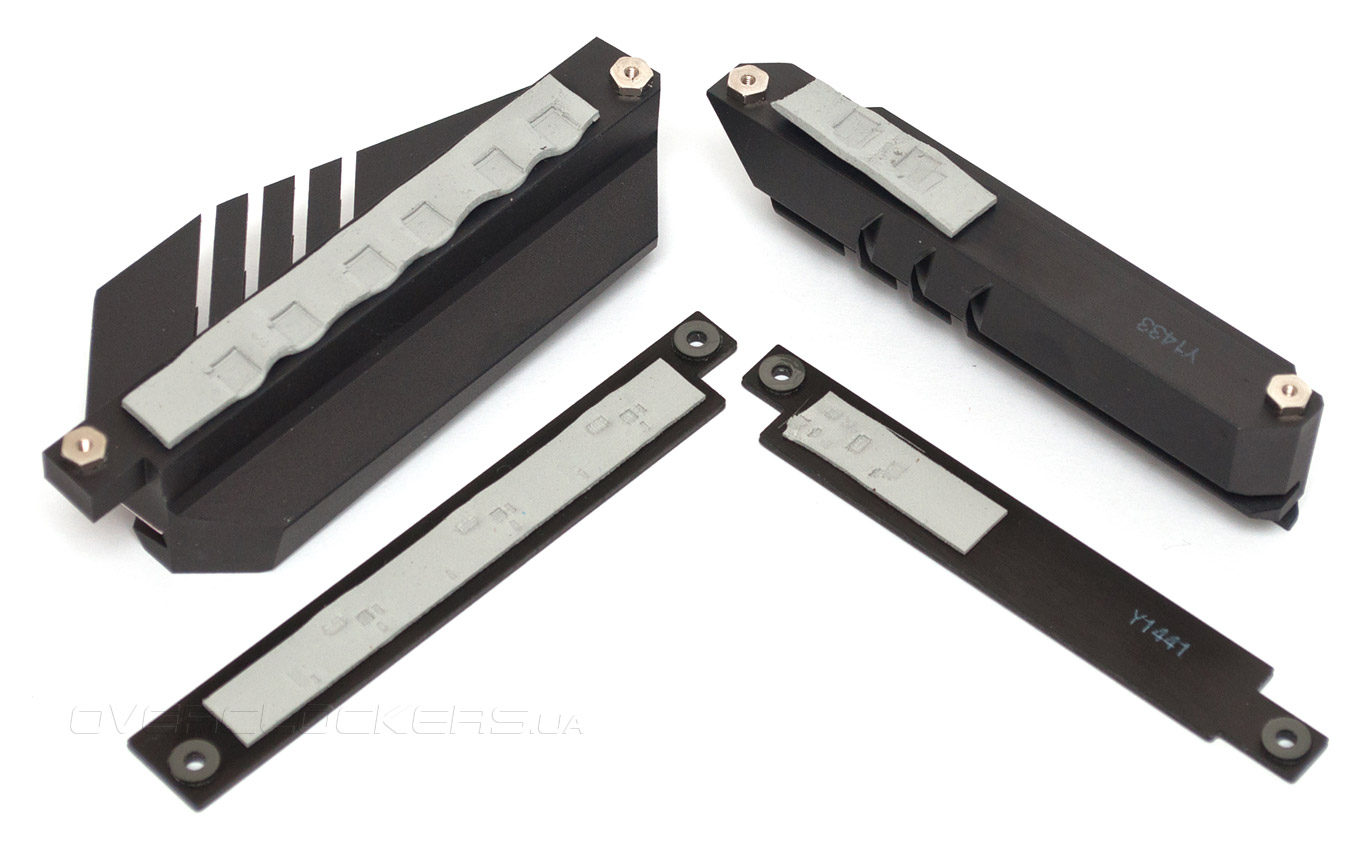

Что касается охлаждения силовых элементов VRM, то эта функция возложена на пару массивных радиаторов. Их эффективности вполне достаточно в штатном режиме, но при разгоне есть смысл позаботиться об организации интенсивного обдува.

ASUS Maximus VII Ranger

Благодаря использованию усилительных пластин с обратной стороны печатной платы и винтового крепления обеспечивается надежный контакт подошв радиаторов с интегральными сборками VRM, а в качестве термоинтерфейса используется пластичная масса серого цвета.

ASUS Maximus VII Ranger

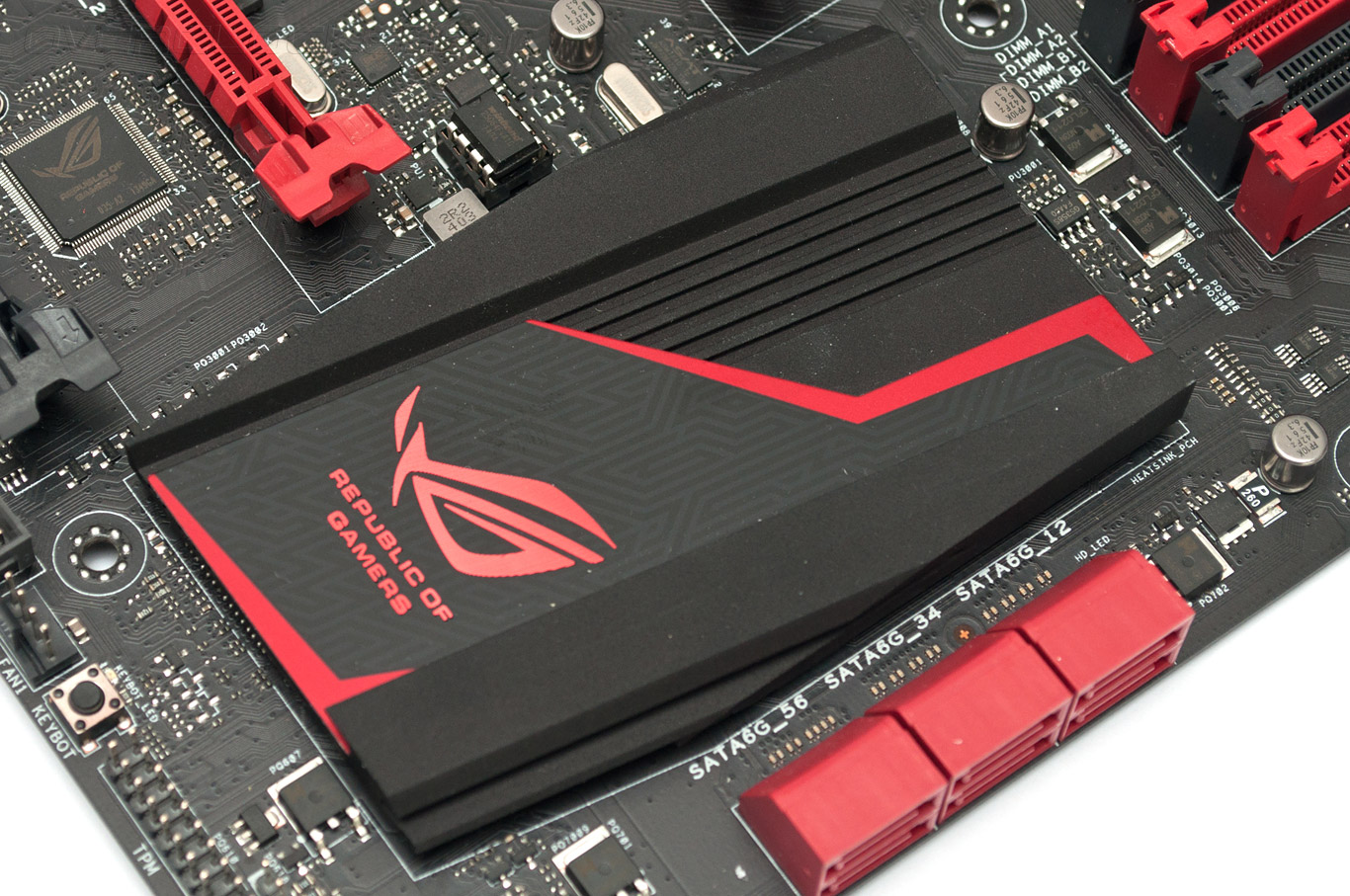

Единственную микросхему системной логики от перегрева оберегает крупный плоский радиатор, украшенный логотипом серии ROG.

ASUS Maximus VII Ranger

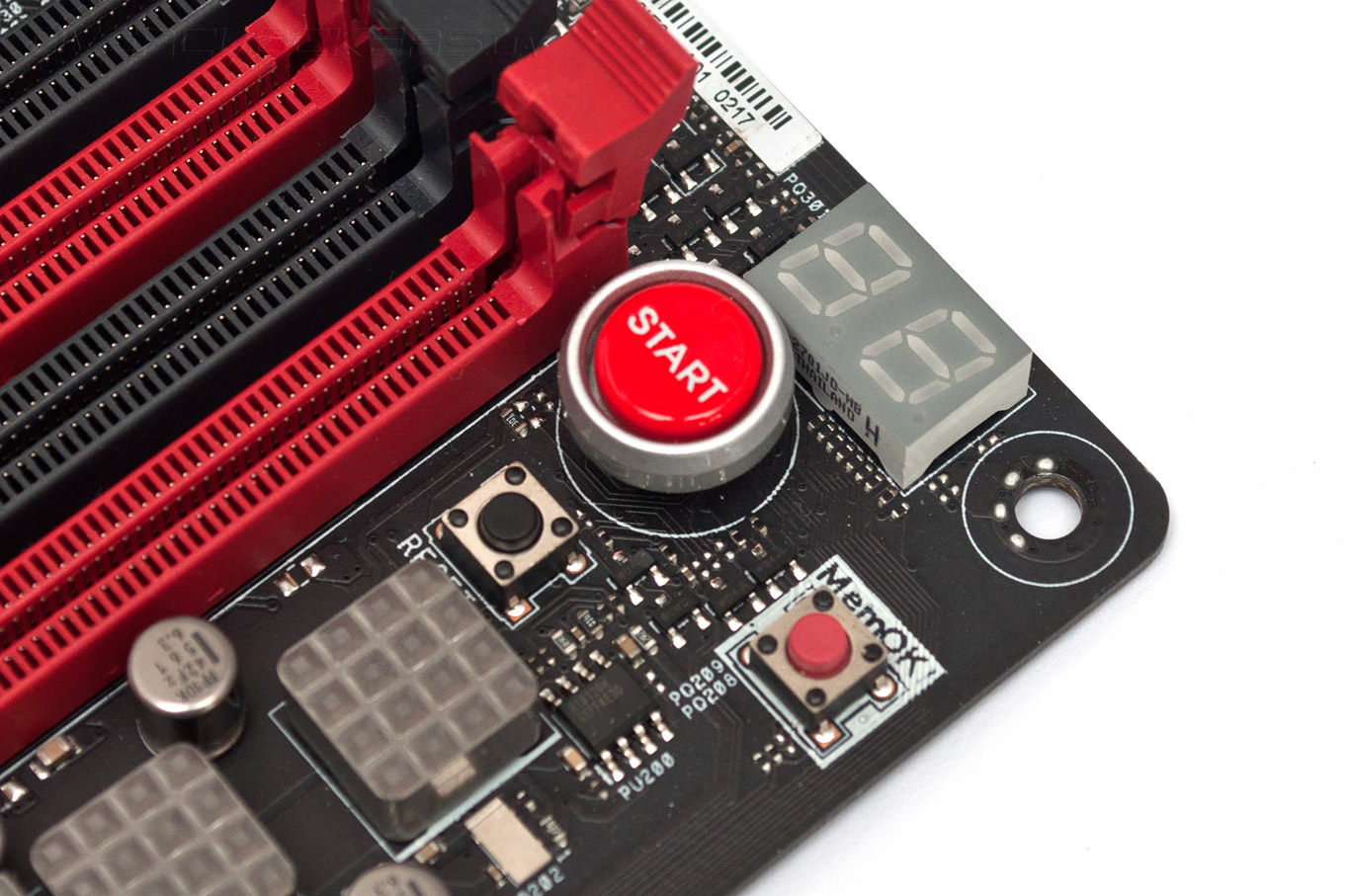

Для подключения вентиляторов материнская плата располагает пятью четырехконтактными разъемами с поддержкой управления скоростью вращения с помощью ШИМ. Из дополнительных возможностей, которые пригодятся во время эксплуатации в условиях открытого стенда, ASUS Maximus VII Ranger располагает светодиодным индикатором кодов POST, кнопками включения и перегрузки, а также клавишей MemOK!, запускающей одноименную функцию, которая помогает загрузить меню настройки в случае установки неработоспособных параметров ОЗУ, и кнопкой Clear_CMOS, обнуляющие настройки прошивки.

ASUS Maximus VII Ranger

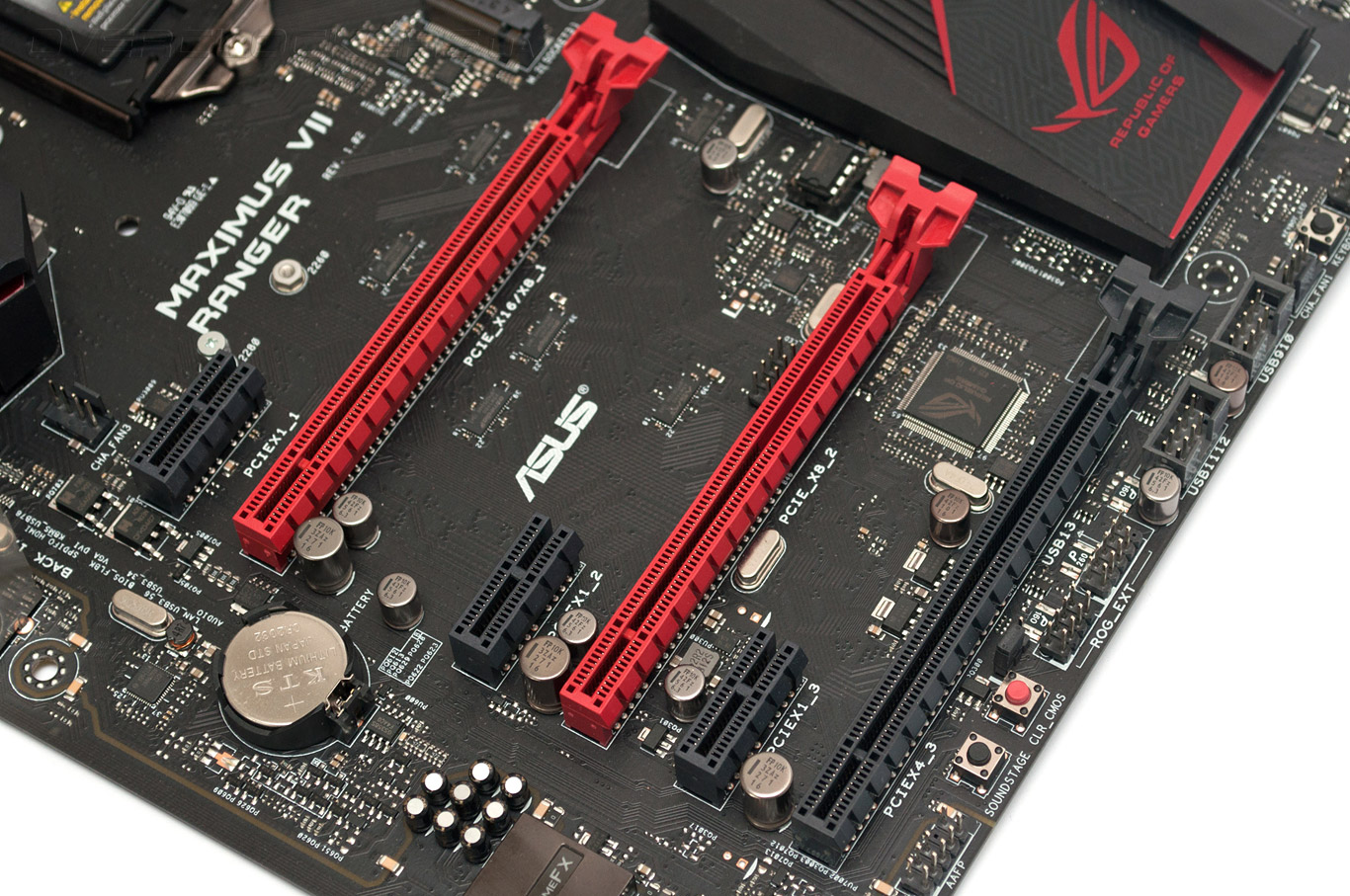

Для установки модулей оперативной памяти DDR3 материнская плата располагает четырьмя разъемами DIMM, максимальная тактовая частота ОЗУ в режиме разгона достигает 3200 МГц, а суммарный объем ограничен 32 ГБ. За организацию видеоподсистемы отвечают два слота PCI Express 3.0 x16, которые могут работать в режимах «x16+x0» и «х8+х8». Третий слот PCI Express 2.0 x16 подключен в системной логике и рассчитан на работу в режиме x16@x4. Наконец, для установки плат расширения имеются три слота PCI Express 2.0 x1.

ASUS Maximus VII Ranger

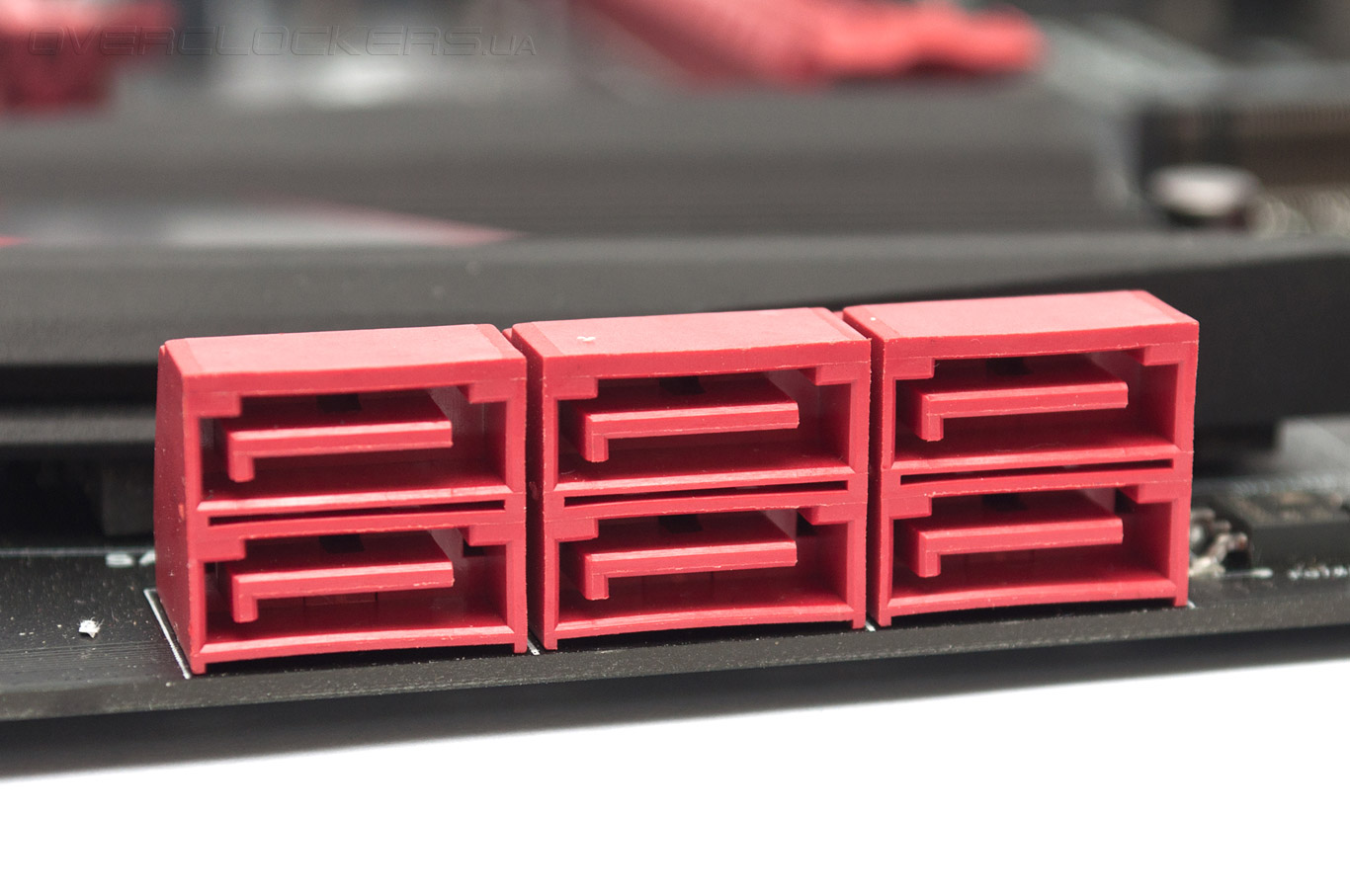

Дисковая подсистема Maximus VII Ranger состоит из шести чипсетных портов SATA 6 Гбит/с. Для запоминающих устройств доступна возможность организации массивов RAID, а работу винчестеров можно ускорить за счет включения интеллектуального кэширования Intel Smart Response.

ASUS Maximus VII Ranger

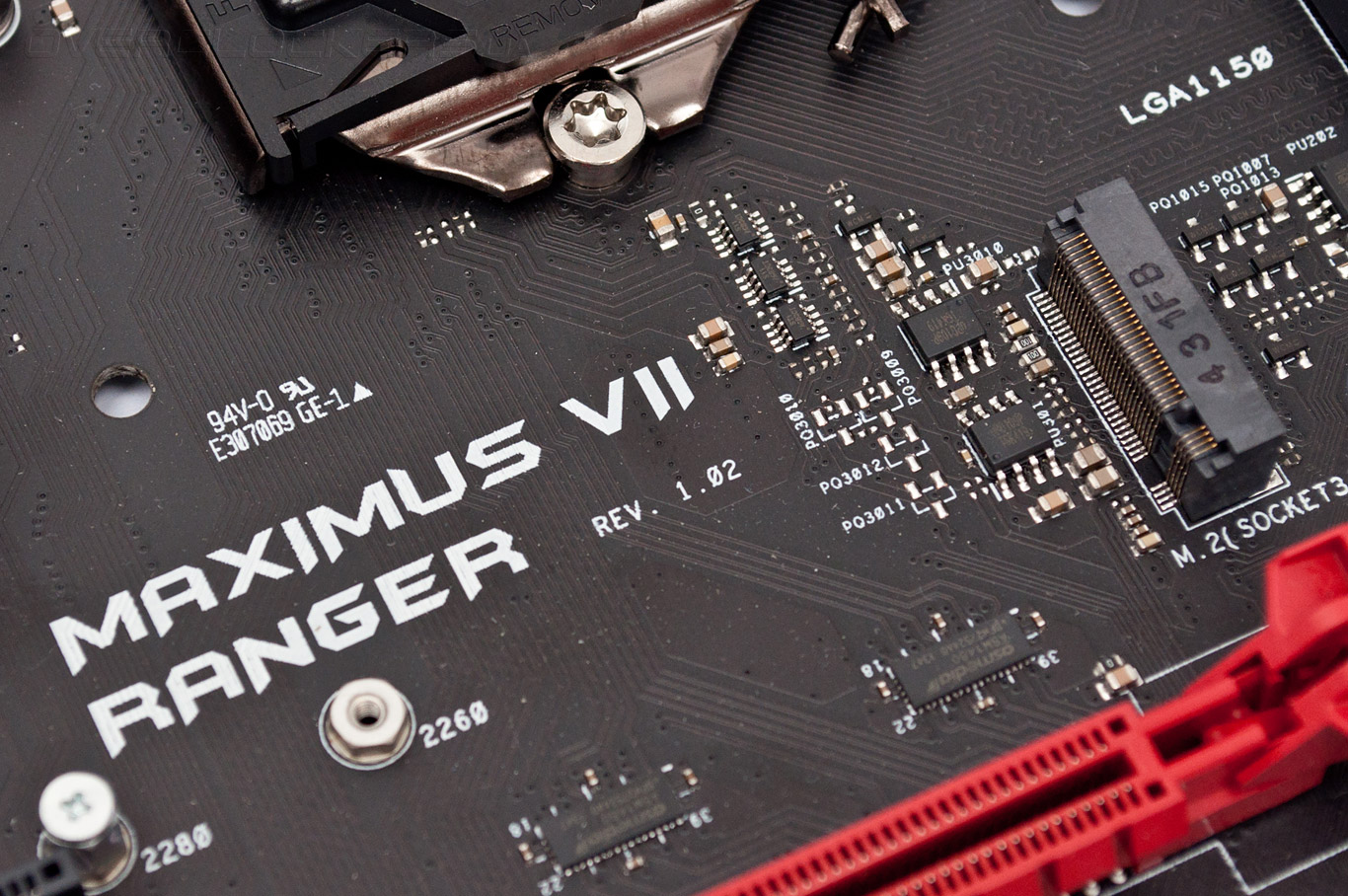

Новинка оснащена разъемом М.2, который позволяет устанавливать твердотельные накопители с интерфейсом SATA Express формата NGFF. Отмечу, что при задействовании порта М.2 два из трех слотов PCI Express 2.0 x1 отключаются, а разъем PCI Express 2.0 x16@x4 автоматически переходит в режим x16@x2.

ASUS Maximus VII Ranger

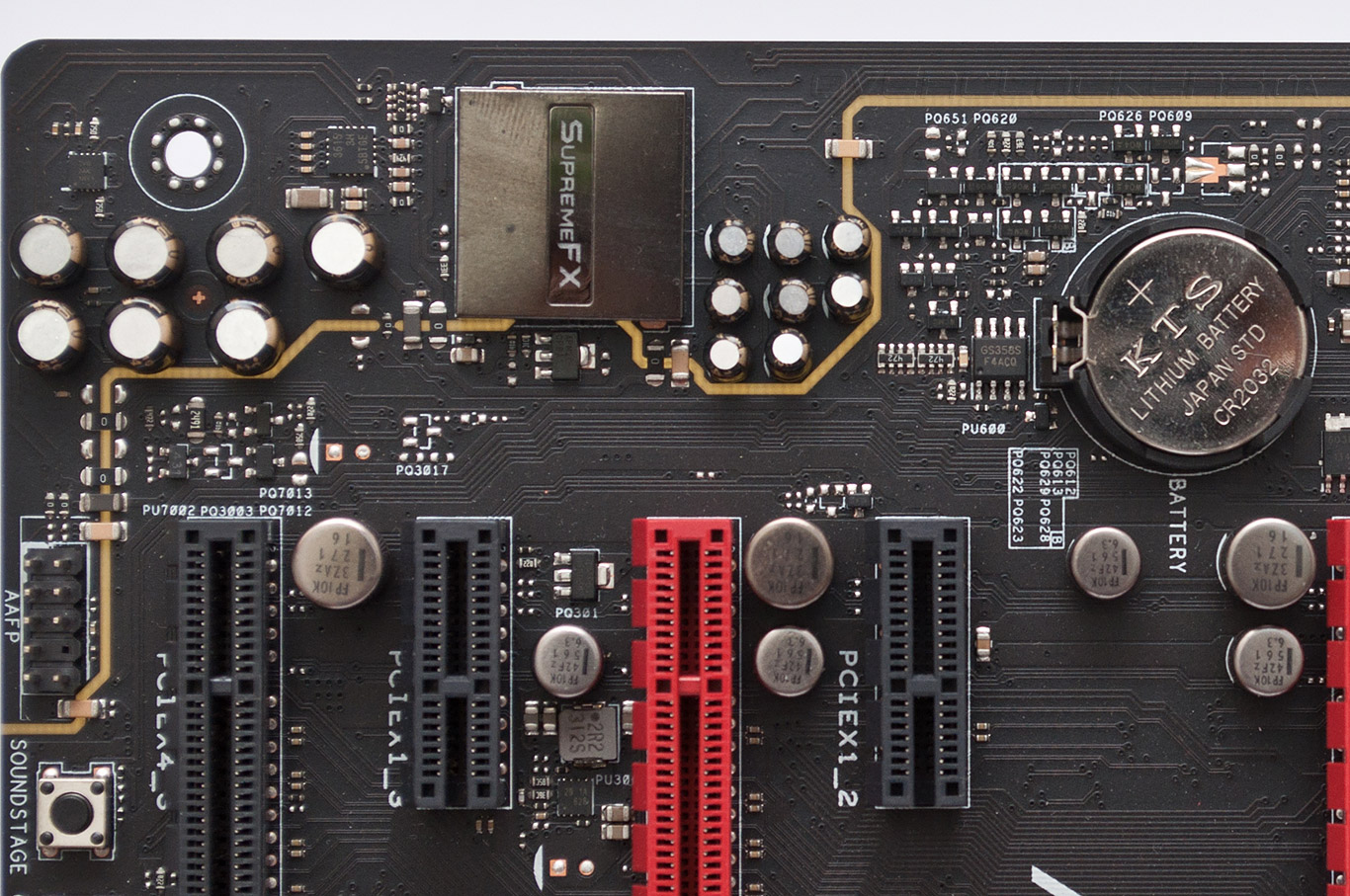

Пару слов следует сказать о звуковой подсистеме Supreme FX. Как и на старших моделях семейства ROG здесь используется продвинутый 7.1 HD-аудиокодек Realtek ALC1150, качественные конденсаторы ELNA, а также операционный усилитель, обеспечивающий работу наушников с высоким внутренним импедансом. Участок печатной платы, на котором находятся элементы аудиотракта, отделен от высокочастотных цепей «материнки» изолирующим зазором в медных проводниках, а звуковой чип накрыт металлическим экраном, уменьшающим уровень электромагнитных помех. Помимо того, материнская плата оснащена аппаратной клавишей Soundstage, которая включает одноименную функцию эмуляции объемного звучания.

ASUS Maximus VII Ranger

За работу сетевой подсистемы Gigabit Ethernet отвечает контроллер Intel I218V, а для подключения высокоскоростной периферии служат шесть чипсетных портов USB 3.0, из которых два представлены в виде контактной группы на поверхности материнской платы, а четыре оставшихся разъема выведены на заднюю панель. Интригует нечетное количество интерфейсов USB 2.0 — у ASUS Maximus VII Ranger их семь, причем, один из портов совмещен с разъемом ROG_EXT, который предназначен для подключения опциональной внешней панели OC Panel, предназначенной для управления разгоном и аппаратного мониторинга. Владельцы внешних звуковых карт оценят фирменную технологию TrueVolt USB, отвечающую за стабильное напряжение на портах USB.

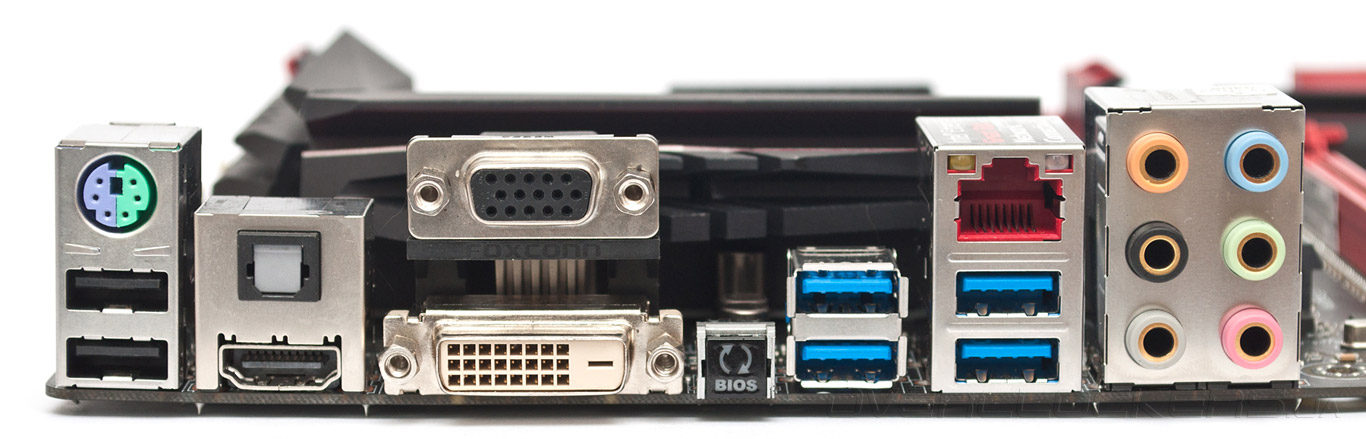

Таким образом, на задней панели материнской платы расположились:
  • комбинированный разъем PS/2;
  • четыре порта USB 3.0 и пара разъемов USB 2.0;
  • кнопка USB_Flashback;
  • оптический порт S/PDIF Out;
  • видеовыходы D-Sub, DVI и HDMI 1.4a;
  • сетевой разъем RJ-45;
  • шесть аналоговых звуковых выходов.
ASUS Maximus VII Ranger

Системная плата располагает полным набором видеовыходов, которые позволяют подключить три монитора одновременно, а порт HDMI обеспечивает возможность вывода изображения в формате 4К. Также новинка оснащена кнопкой USB_Flashback, запускающей функцию обновления управляющего микрокода даже в том случае, если на материнскую плату не установлены модули ОЗУ и центральный процессор. Таким образом, по сравнению со старшей сестрой ASUS Maximus VII Hero основные отличия героини сегодняшнего обзора заключаются в отсутствии пары дополнительных каналов SATA 6 Гбит/с, а также в некотором облегчении системы охлаждения и упрощении конструкции VRM. Посмотрим, как последние два фактора отразится на разгонном потенциале, а пока, предлагаю ознакомиться с возможностями прошивки и комплектного ПО Maximus VII Ranger.
Разогнать, чтобы выиграть!
