Обзор и тестирование материнской платы ASUS Maximus VII Impact для компактных систем формата Mini-ITX

Системные платы ASUS серии Republic of Gamers снискали популярность не только у поклонников компьютерных игр, но также среди любителей разгона. Благодаря значительному запасу прочности узла электропитания и продуманной прошивке «материнки» из семейства ROG нередко используются профессиональными оверклокерами для достижения мировых рекордов разгона. В ассортименте игровой серии ASUS присутствуют продукты для всех актуальных платформ, но наибольшее разнообразие моделей предлагается для процессоров Intel Haswell в исполнении LGA1150, причем, наряду с продуктами годичной давности, базирующимися на системной логике Intel Z87, на рынок вышли новейшие системные платы, в основе которых лежит чипсет Intel Z97. Чуть больше года назад мы с вами познакомились с интереснейшей представительницей серии Republic of Gamers — миниатюрной ASUS Maximus VI Impact, а сегодня гостьей нашей тестовой лаборатории стала модель Maximus VII Impact, которую можно рассматривать как результат модернизации продукта предыдущего поколения.

ASUS Maximus VII Impact

Как и ее предшественница ASUS Maximus VII Impact относится к уникальному классу комплектующих, предназначенных для построения мощных игровых конфигураций в компактных системных блоках формата Mini-ITX. Принадлежность новинки к семейству ROG определяет продвинутые функции разгона и богатые возможности расширения новинки, которые будут рассмотрены в процессе сегодняшнего обзора, а прямо сейчас предлагаю ознакомиться с техническими характеристиками материнской платы:

Модель ASUS Maximus VII Impact
Чипсет Intel Z97
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 2 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*/3100*/3200*/3300* (OC), максимум 16 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x mini-PCIe 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы DVI, HDMI
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (4 разъема на задней панели, Intel Z97)
6 х 2.0 (4 разъема на задней панели, Intel Z97)
ATA-133
Serial ATA 4 каналов SATA 6 Гбит/с (Intel Z97)
SATA Express
eSATA
RAID 0, 1, 5, 10 (Intel Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel I218V (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности KeyBot, Impact CoolHub, ROG Connect, дочерняя плата mPCIe Combo IV, звуковая подсистема SupremeFX Impact II, индикатор кодов POST, кнопки включения и перегрузки, клавиша Clear_CMOS, контрольные точки для измерения напряжений, поддержка беспроводных сетей Bluetooth 4.0 и Wi-Fi (IEEE 802.11b/g/n/ac)


Комплект поставки

Материнская плата поставляется в небольшой картонной коробке, ее оформление выполнено в стиле, ставшем визитной карточкой игровых продуктов ASUS. В дизайне упаковки преобладают оттенки красного, на лицевой поверхности нанесено наименование модели, логотип серии ROG, а также несколько пиктограмм, означающих совместимость новинки с новейшей ОС Microsoft Windows 8.1, поддержку вывода изображения в формате 4К и возможность работы с процессорами Intel Core.

ASUS Maximus VII Impact

Обратная сторона коробки содержит краткую спецификацию Maximus VII Impact, схематическое изображение разъемов ее задней панели и сведения о некоторых конструктивных особенностях системной платы, таких как продвинутая звуковая подсистема SupremeFX Impact II, наличие в комплекте дочерней платы mPCIe Combo IV с предустановленным адаптером беспроводных сетей и мощной силовой подсистемы Impact Power II, а также органов управления Impact Control II, выведенных на заднюю панель.

ASUS Maximus VII Impact

Упаковка снабжена фальш-крышкой, под которой нашлось место для подробностей про обозначенные выше элементы дизайна «материнки», а также приведена информация о фирменной технологии KeyBot, наделяющей любую клавиатуру возможностью записи макрокоманд и назначения «горячих клавиш».

ASUS Maximus VII Impact

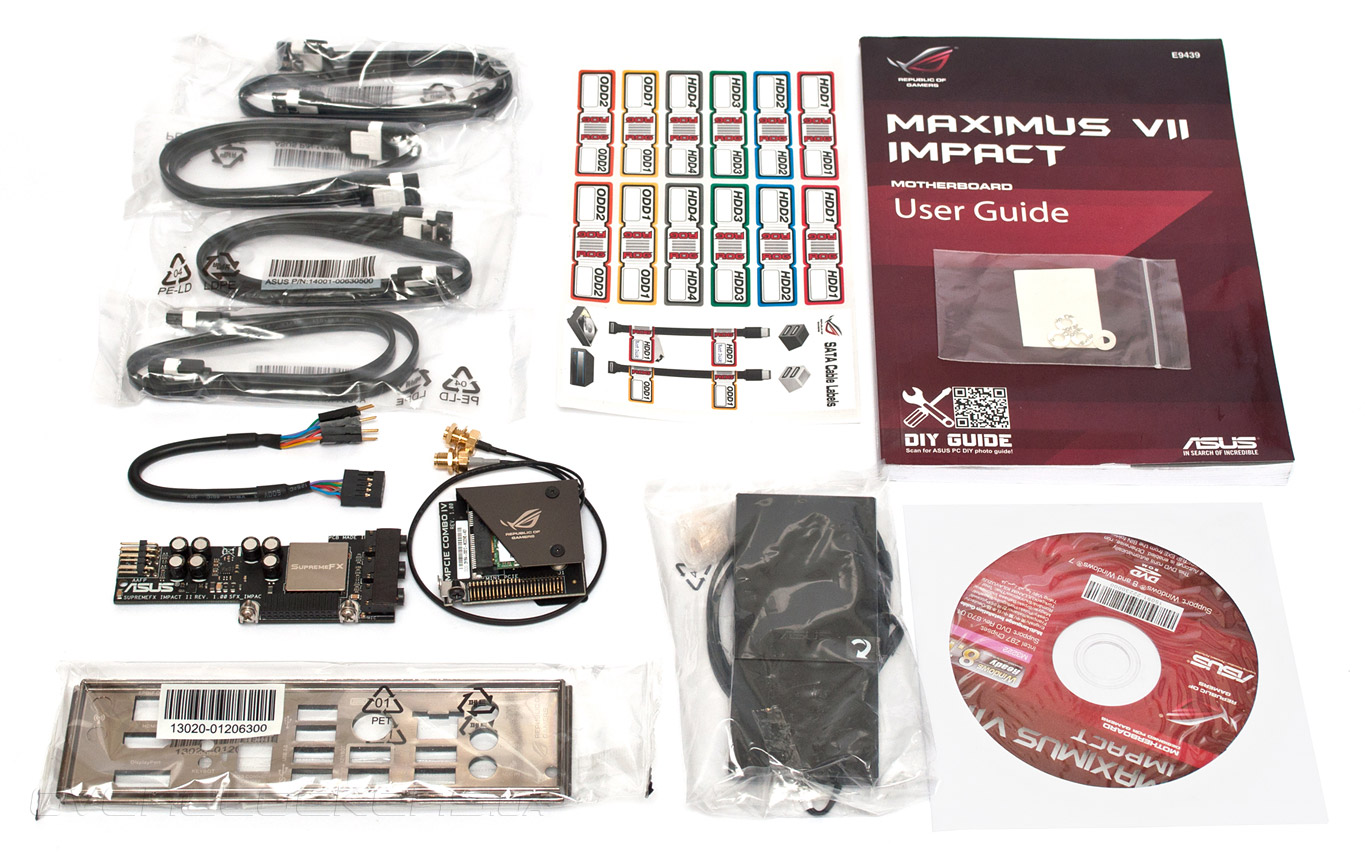

Комплект поставки ASUS Maximus VII Impact отличается завидным разнообразием, в него включены:
  • четыре кабеля SATA 6 Гбит/с;
  • переходник-удлинитель для подключения разъемов передней панели;
  • звуковая карта SupremeFX Impact II;
  • дочерняя плата mPCIe Combo IV с предустановленным адаптером Bluetooth и Wi-Fi;
  • антенна Wi-Fi (2T2R);
  • комплект из четырех фторопластовых шайб для установки усилительных пластин кулеров;
  • заглушка на заднюю панель I/O Shield;
  • набор наклеек для маркировки интерфейсных кабелей;
  • руководство пользователя;
  • DVD-диск с драйверами и ПО.
ASUS Maximus VII Impact

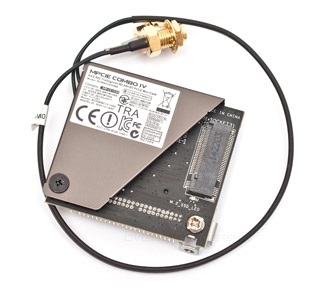

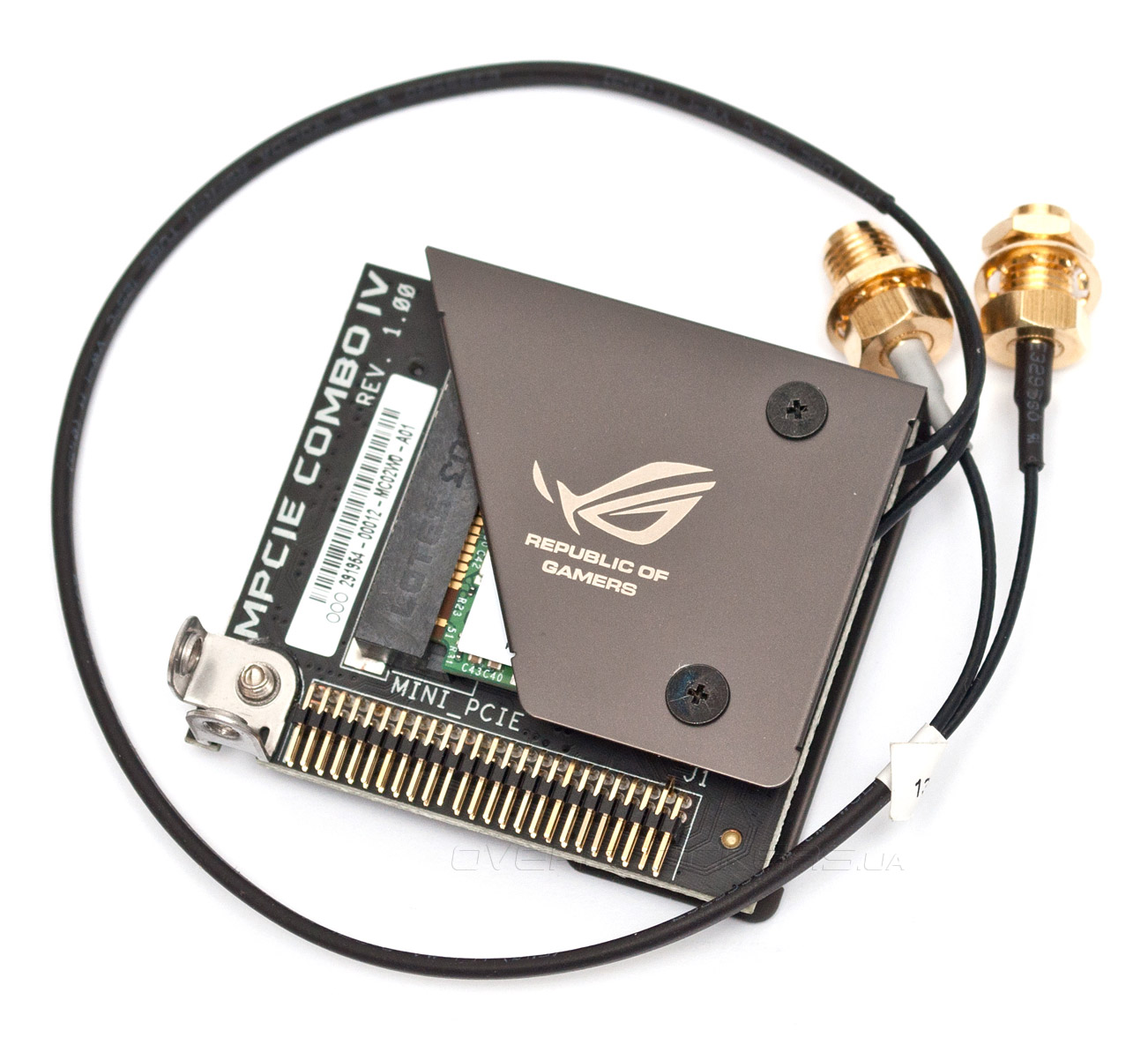

Как и подобает современной системной плате, новинка поддерживает работу в беспроводных сетях, за которую отвечает адаптер AzureWave AW-CE123H, основанный на чипсете Broadcom BCM4352. Сетевой контроллер обеспечивает функционирование стандартов Bluetooth 4.0 и Wi-Fi (802.11 b/g/n/ac), поддерживается работа в диапазонах 2,4 и 5 ГГц. Адаптер имеет интерфейс mini-PCI Express 2.0 x1, он монтируется в соответствующий слот, который находится на дочерней плате mPCIe Combo IV.

ASUS Maximus VII Impact ASUS Maximus VII Impact

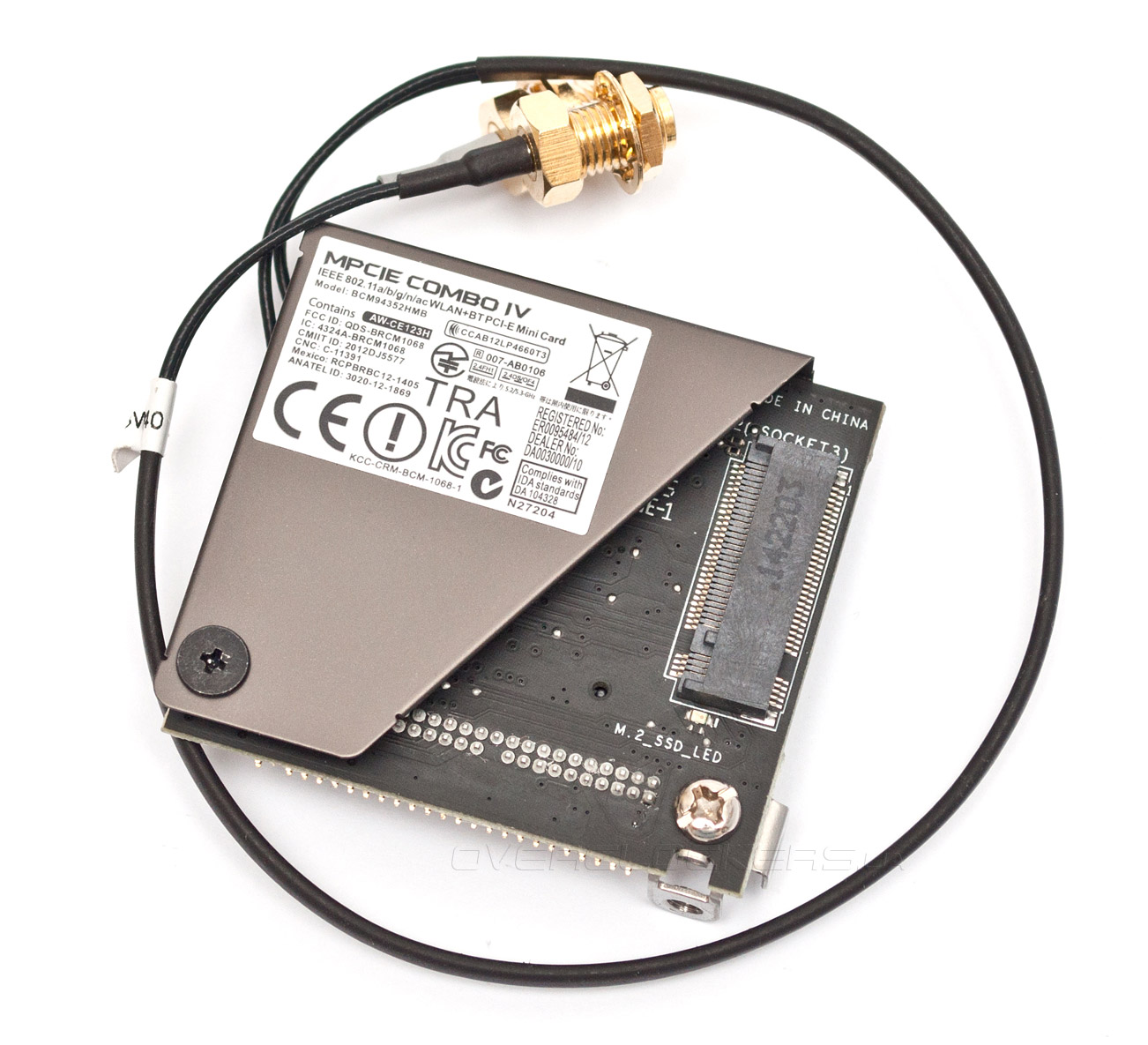

Плата расширения инсталлируется в проприетарный разъем и помимо порта mPCI-E x1 оснащена слотом М.2 для установки высокоскоростных SSD формата NGFF 2242/2260/2280/22110 с интерфейсом PCI Express.


Дизайн

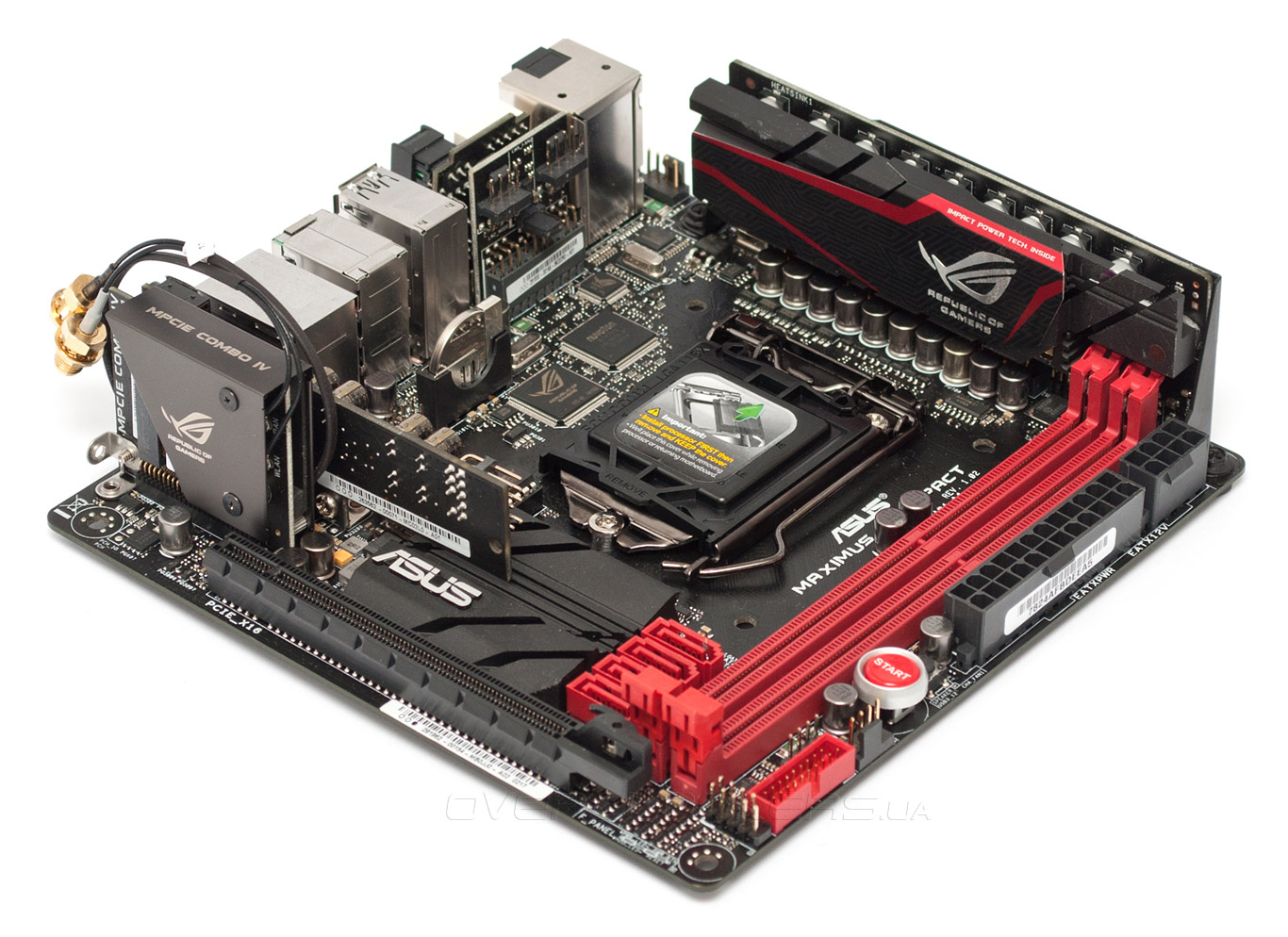

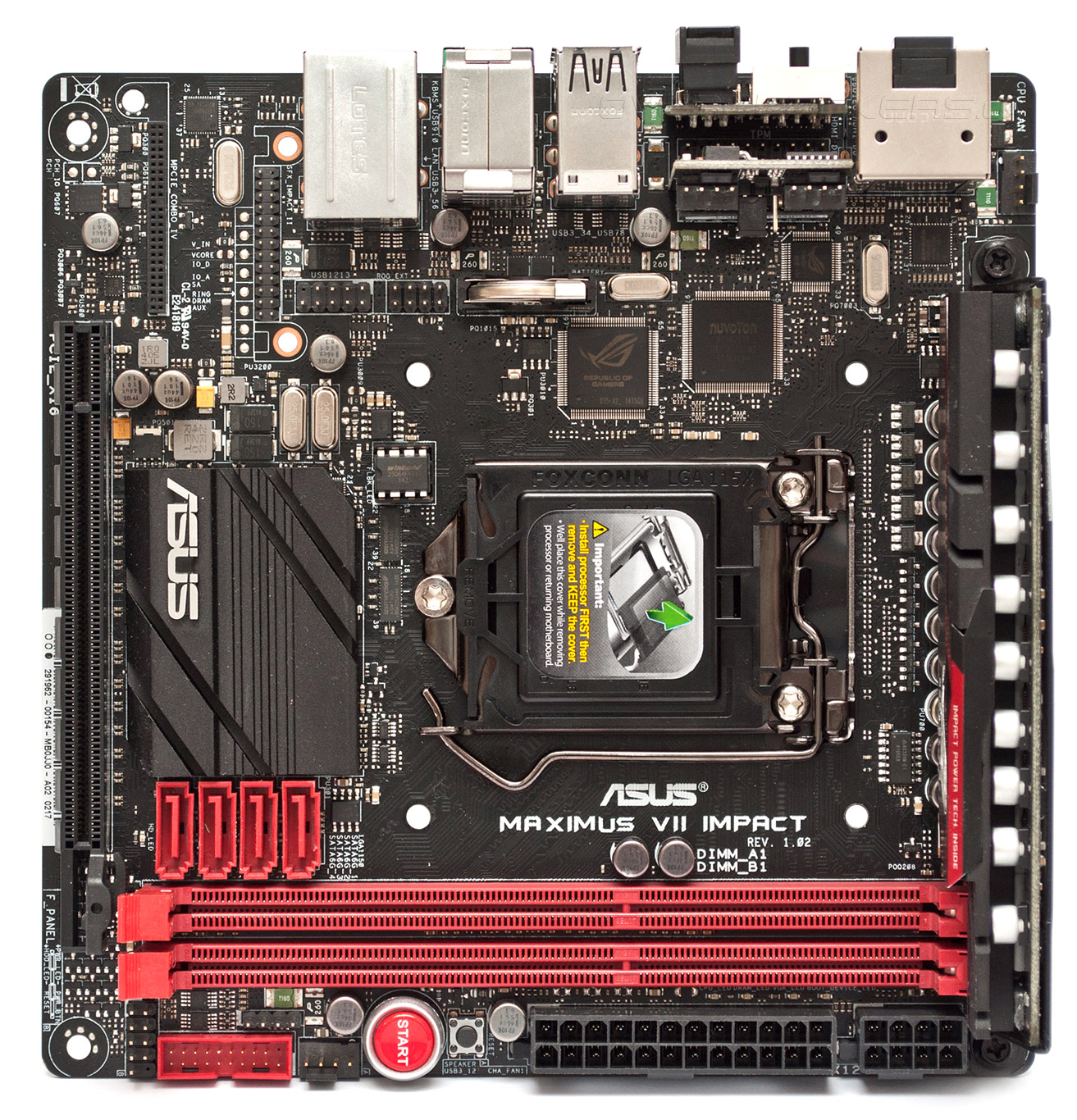

В дизайне ASUS Maximus VII Impact видна преемственность с моделью предыдущего поколения Maximus VI Impact, с которой новинку роднит форм-фактор Mini-ITX, общая компоновка печатной платы и конструкция системы охлаждения. Материнская плата базируется на чипсете Intel Z97, который не только обеспечивает максимальные возможности расширения, но и поддерживает полный спектр инструментов по разгону Intel Haswell. Новинка оснащена парой разъемов DIMM для установки модулей ОЗУ DDR3. Их тактовая частота в режиме разгона может достигать 3300 МГц, а максимальный объем оперативной памяти ограничен 16 ГБ. Ввиду малых размеров системная плата располагает единственным слотом PCI Express 3.0 x16, в который можно установить дискретную видеокарту. Дочерняя плата mPCIe Combo IV добавляет порт расширения mPCI-E 2.0 x1 и разъем М.2, к которому подведены четыре линии PCI-E 3.0 от центрального процессора, причем, в случае установки SSD в слот М.2 порт PCI Express 3.0 x16 автоматически переключается в режим x8@x16.

ASUS Maximus VII Impact

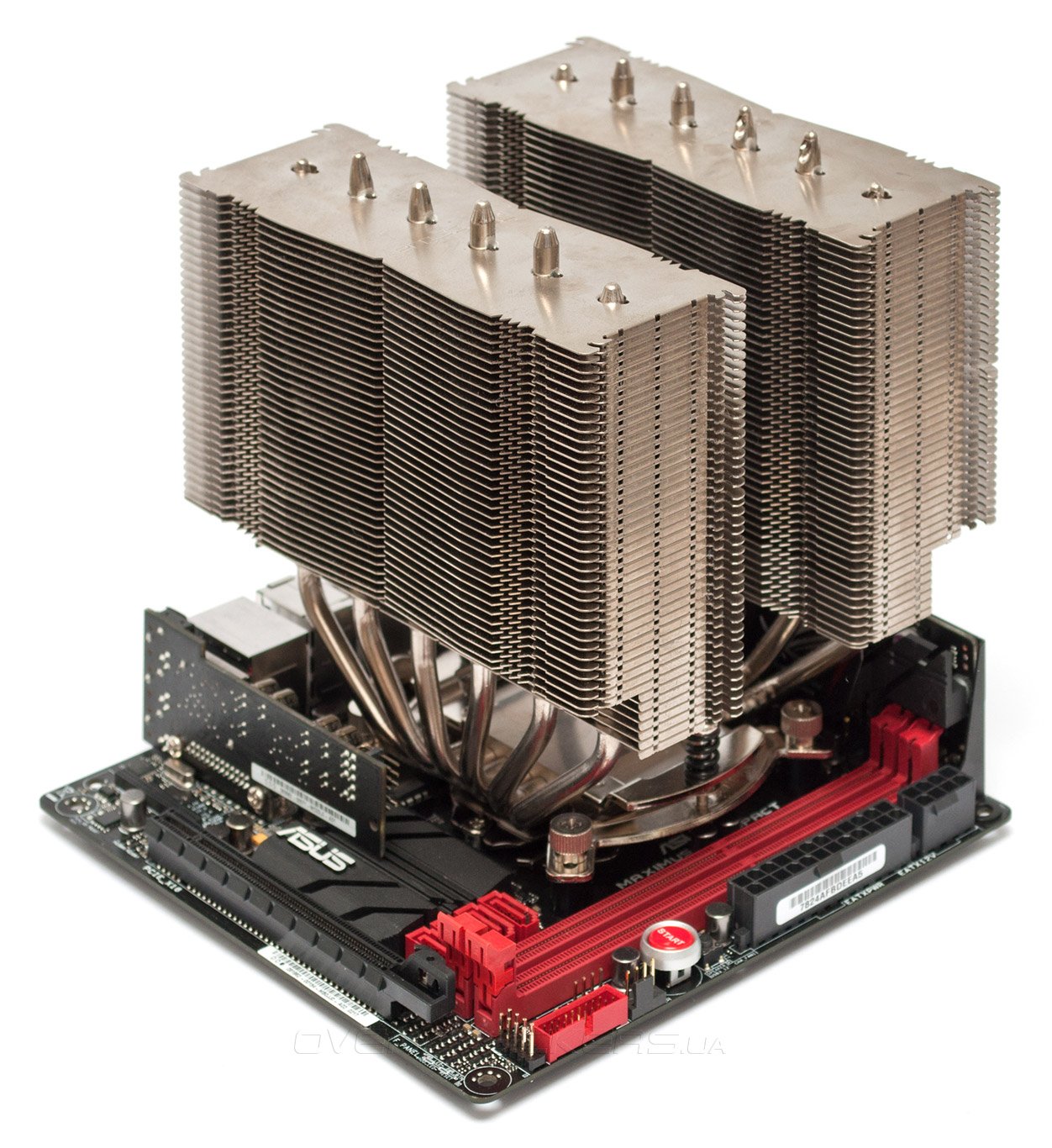

Следует отметить, что конструкторы ASUS максимально отдалили процессорный разъем от слота PCI Express 3.0 x16, что делает Maximus VII Impact одной из немногих системных плат Mini-ITX, допускающих одновременную эксплуатацию дискретных видеокарт и массивных кулеров, как, например, Noctua NH-D15.

ASUS Maximus VII Impact

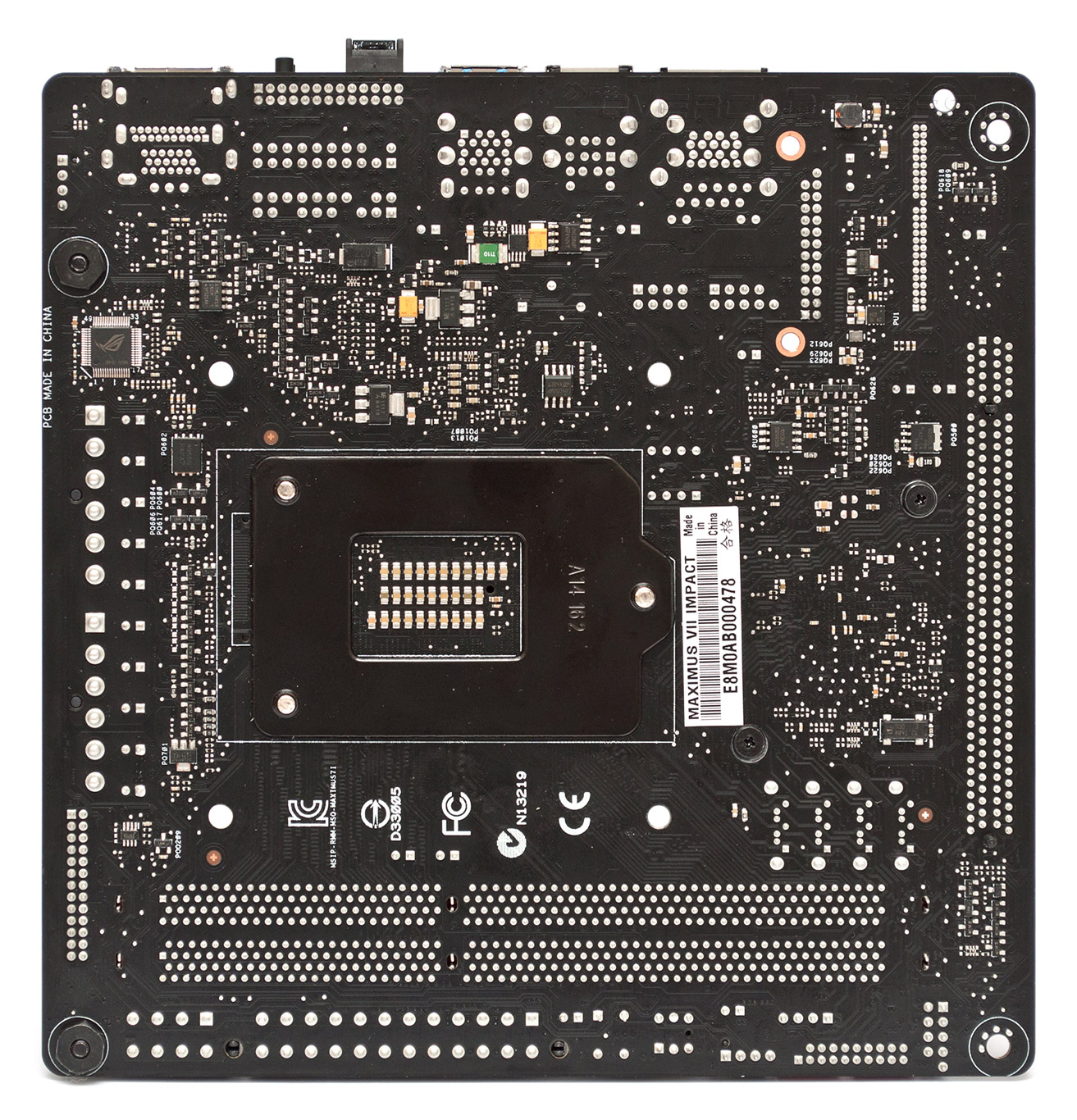

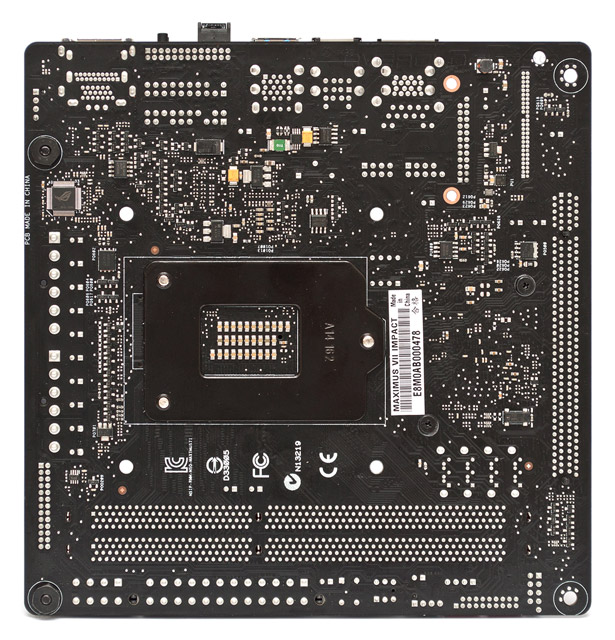

С обратной стороны печатной платы располагается большое количество электронных компонентов, причем, значительная их часть находится в районе сокета LGA1150, из-за чего могут возникнуть проблемы с установкой систем охлаждения, оснащенных массивными усилительными пластинами. Так что, при выборе кулера придется подбирать совместимые модели.

ASUS Maximus VII Impact

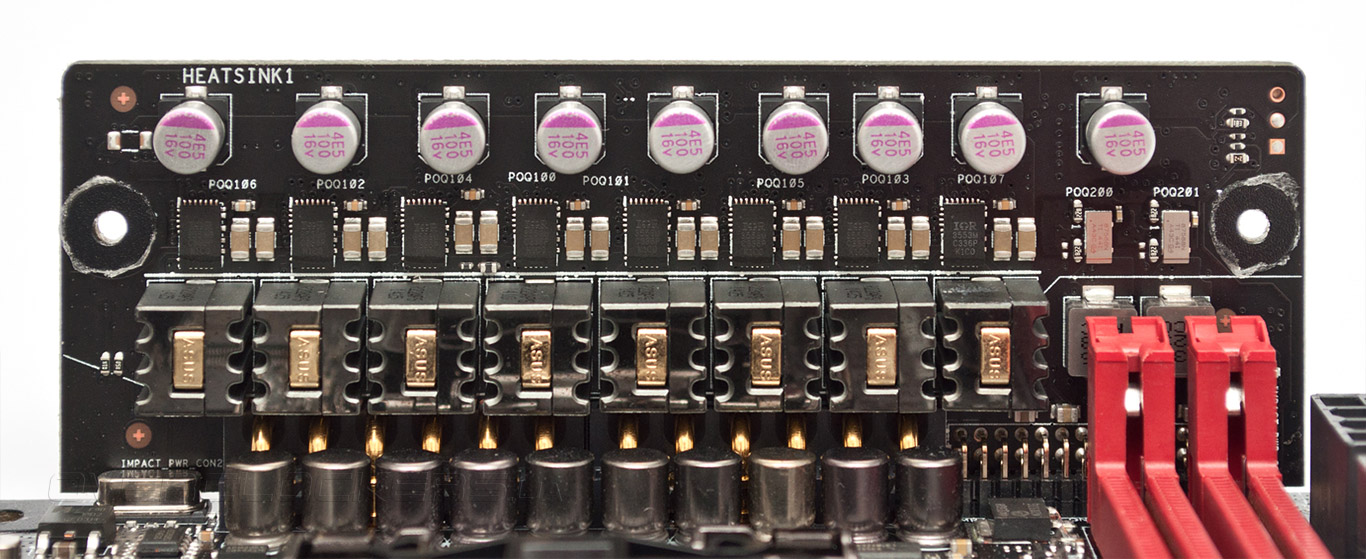

Одной из самых необычных конструктивных особенностей новинки является силовая подсистема Power Impact II, вынесенная на отдельную дочернюю плату. Такое решение позволило сэкономить место на основной РСВ и вместе с тем построить мощный преобразователь напряжения, способный справиться даже с самым серьёзным разгоном. Питание подается при помощи восьмиконтактного разъема, процессорный VRM организован по восьмиканальной схеме, а в качестве силовых элементов применены интегральные сборки IR33350M. В цепях подсистемы электропитания применены высококачественные катушки индуктивности, а также японские полимерные конденсаторы с низким внутренним сопротивлением и повышенным сроком службы. За формирование напряжения для модулей ОЗУ отвечает отдельный двухканальный преобразователь.

ASUS Maximus VII Impact

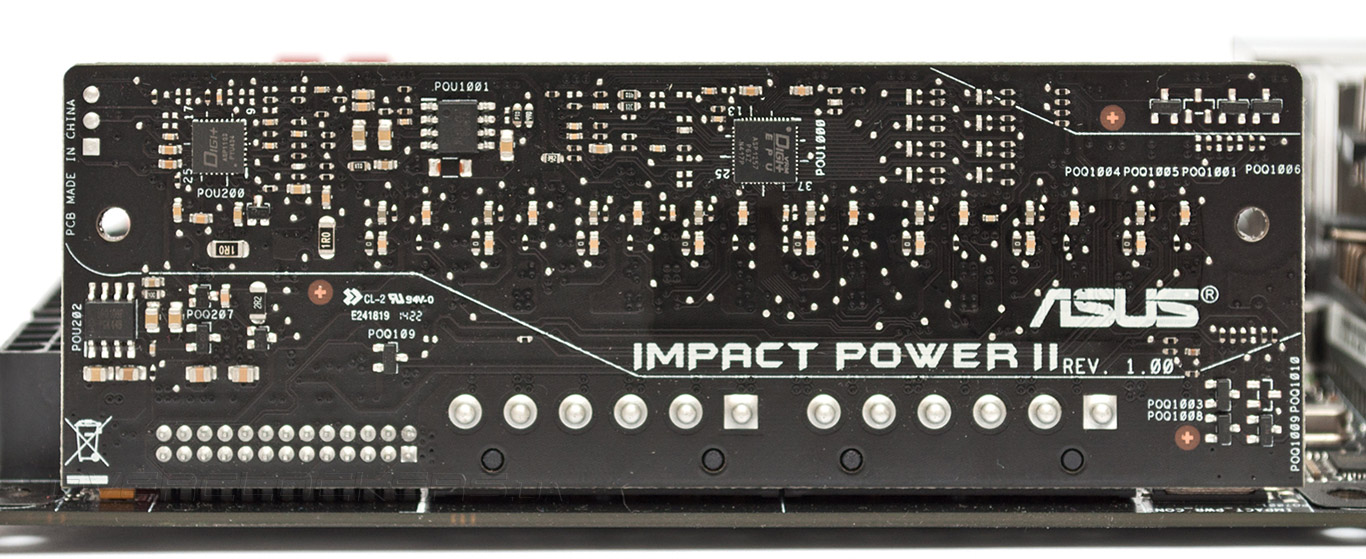

Силовые компоненты с обратной стороны дочерней платы отсутствуют, зато, там находится пара цифровых ШИМ-контроллеров. Один из них — DIGI+ EPU c маркировкой ASP1257 отвечает за управление процессорным VRM, а второй (DIGI+ ASP1103), очевидно, регулирует работу преобразователя напряжения, питающего модели ОЗУ.

ASUS Maximus VII Impact

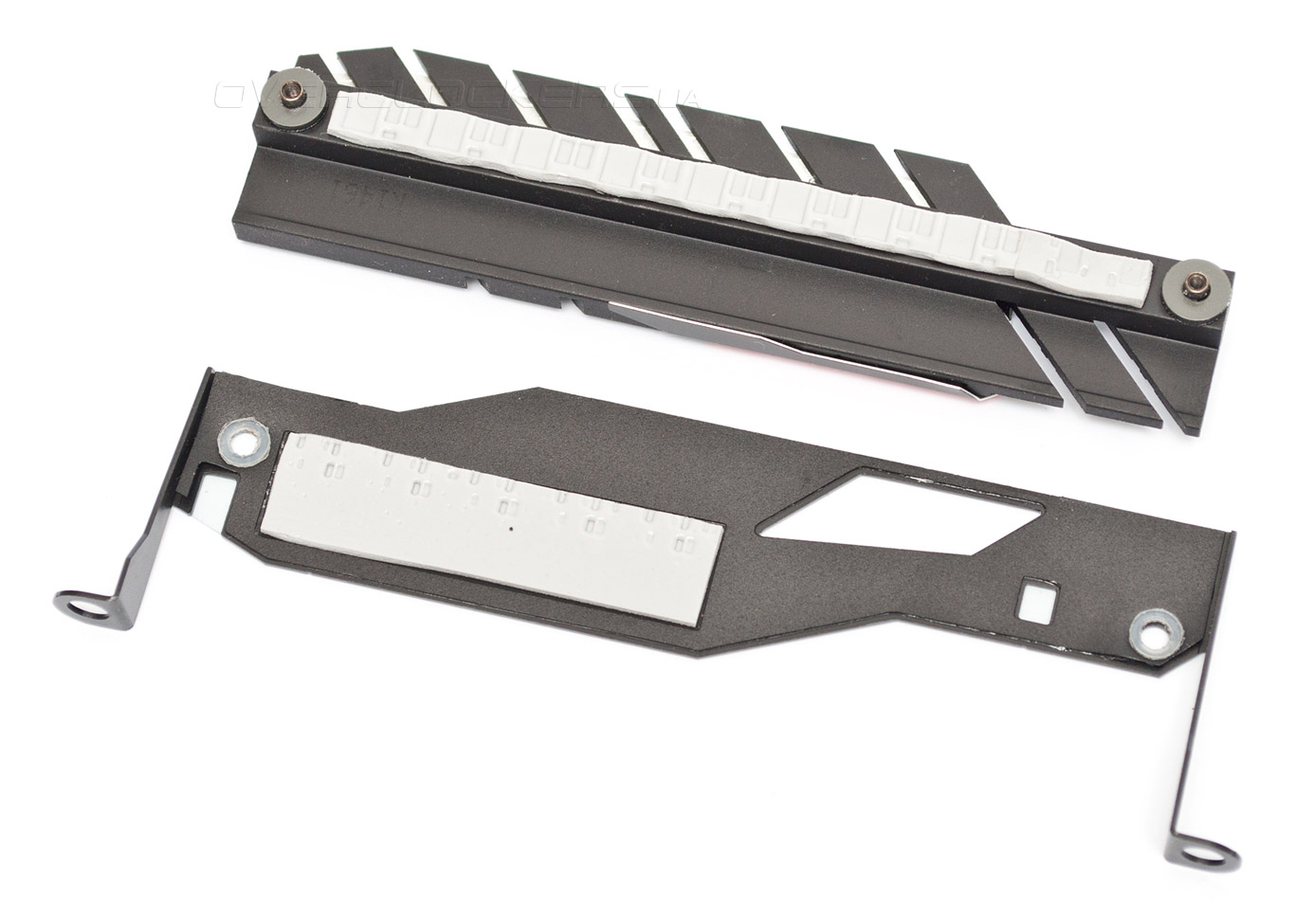

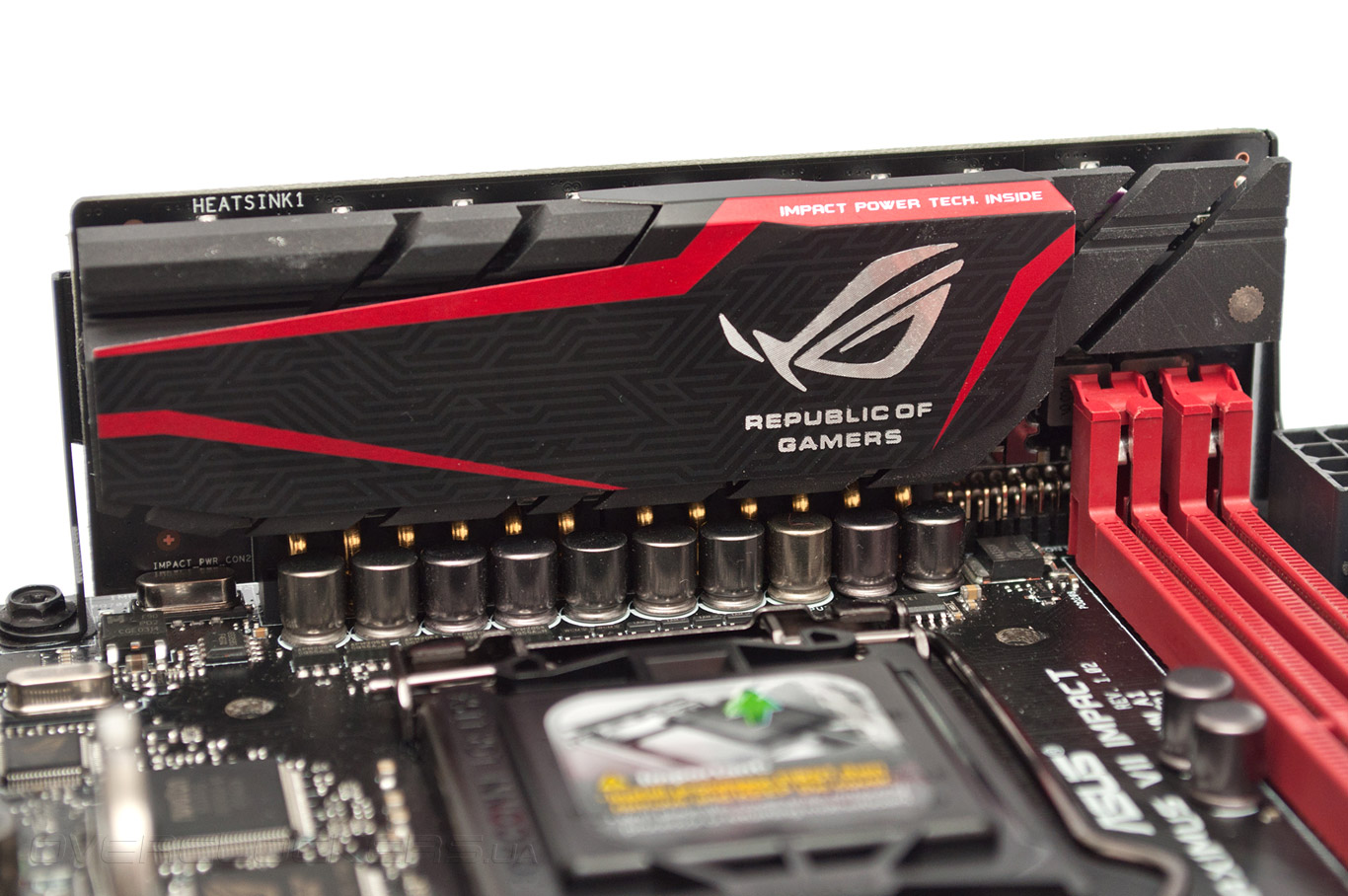

Система охлаждения узла VRM состоит из небольшого радиатора, изготовленного из сплава легких металлов. Размеры радиатора отнюдь не впечатляют, впрочем, при использовании силовых элементов с высоким КПД эффективности охладителя хватает даже в режиме разгона.

ASUS Maximus VII Impact

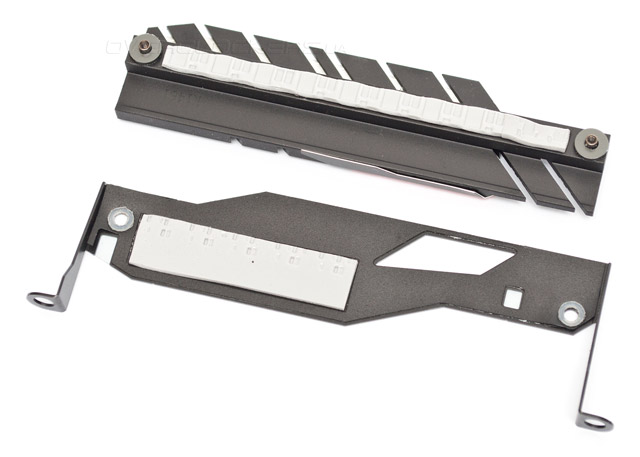

На подошву радиатора нанесена прокладка из пластичного резиноподобного материала, играющая роль термоинтерфейса, а в конструкции системы охлаждения VRM используется усилительная пластина, которая обеспечивает фиксацию дочерней платы и предотвращает деформацию текстолита.

ASUS Maximus VII Impact

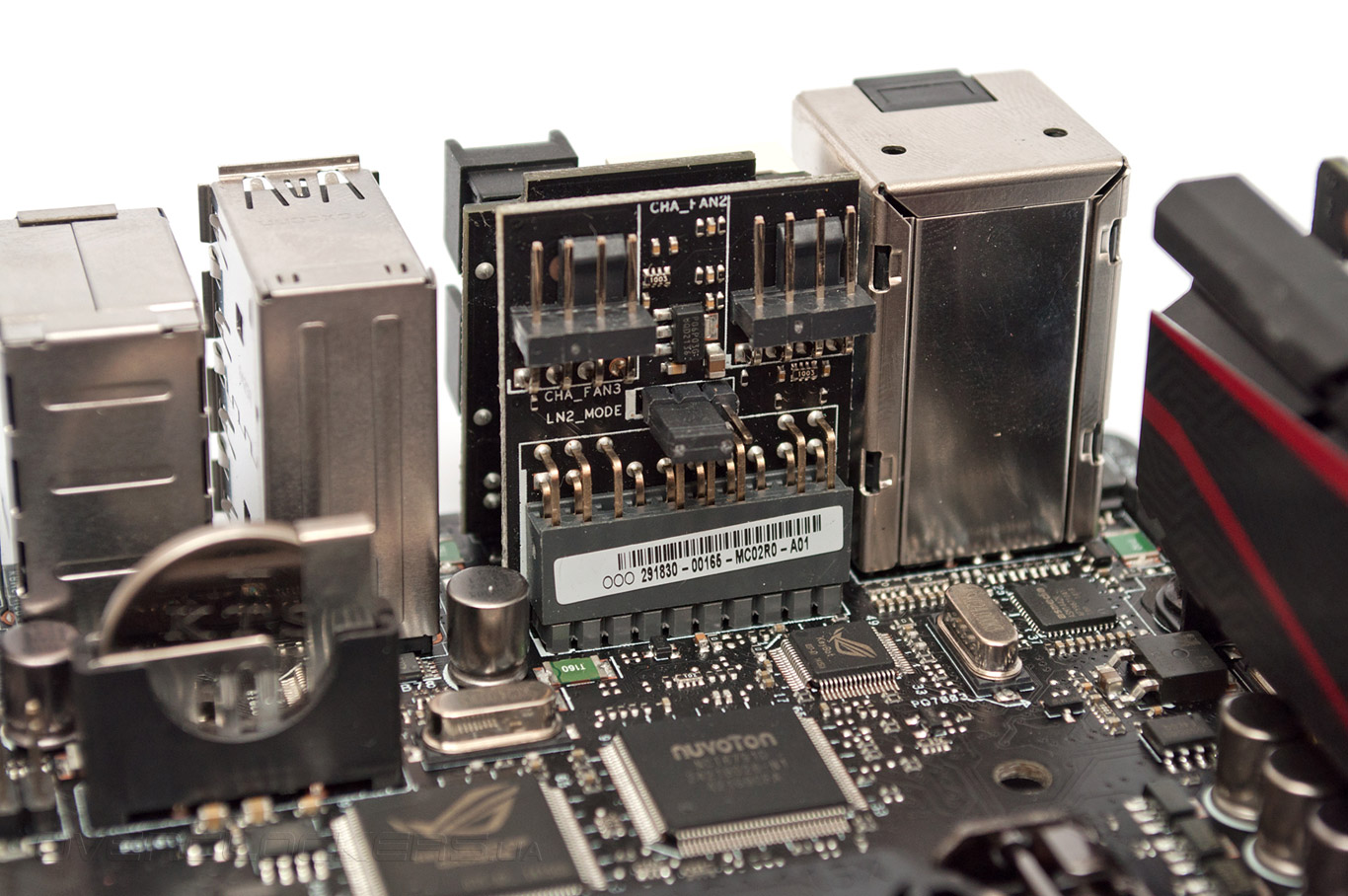

Для подключения вентиляторов ASUS Maximus VII Impact оснащена двумя четырехконтактными разъемами, расположенными непосредственно на основной РСВ. Еще два разъема находятся на дополнительной плате Impact CoolHub, установленной позади интерфейсов задней панели. Кроме того, на плате находится перемычка LN2 Mode, включающая оптимизацию прошивки для работы при сверхнизких температурах.

ASUS Maximus VII Impact

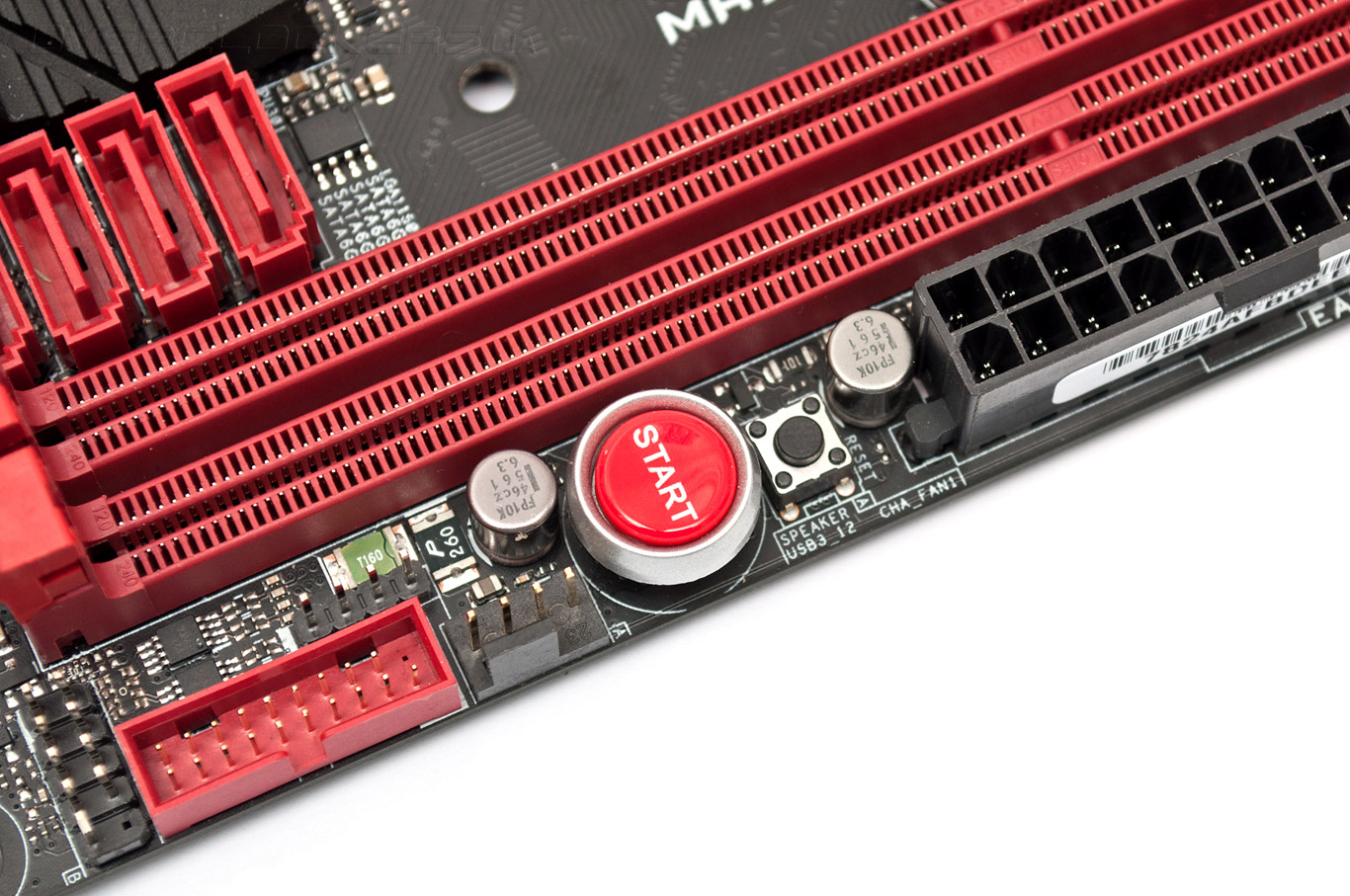

На тот случай, если планируется использование материнской платы в составе открытого тестового стенда новинка располагает аппаратными клавишами включения и перегрузки, а также контрольными точками для измерения напряжения, правда, расположение последних не слишком удобно, так что пользователям придется самостоятельно паять переходники-удлинители.

ASUS Maximus VII Impact

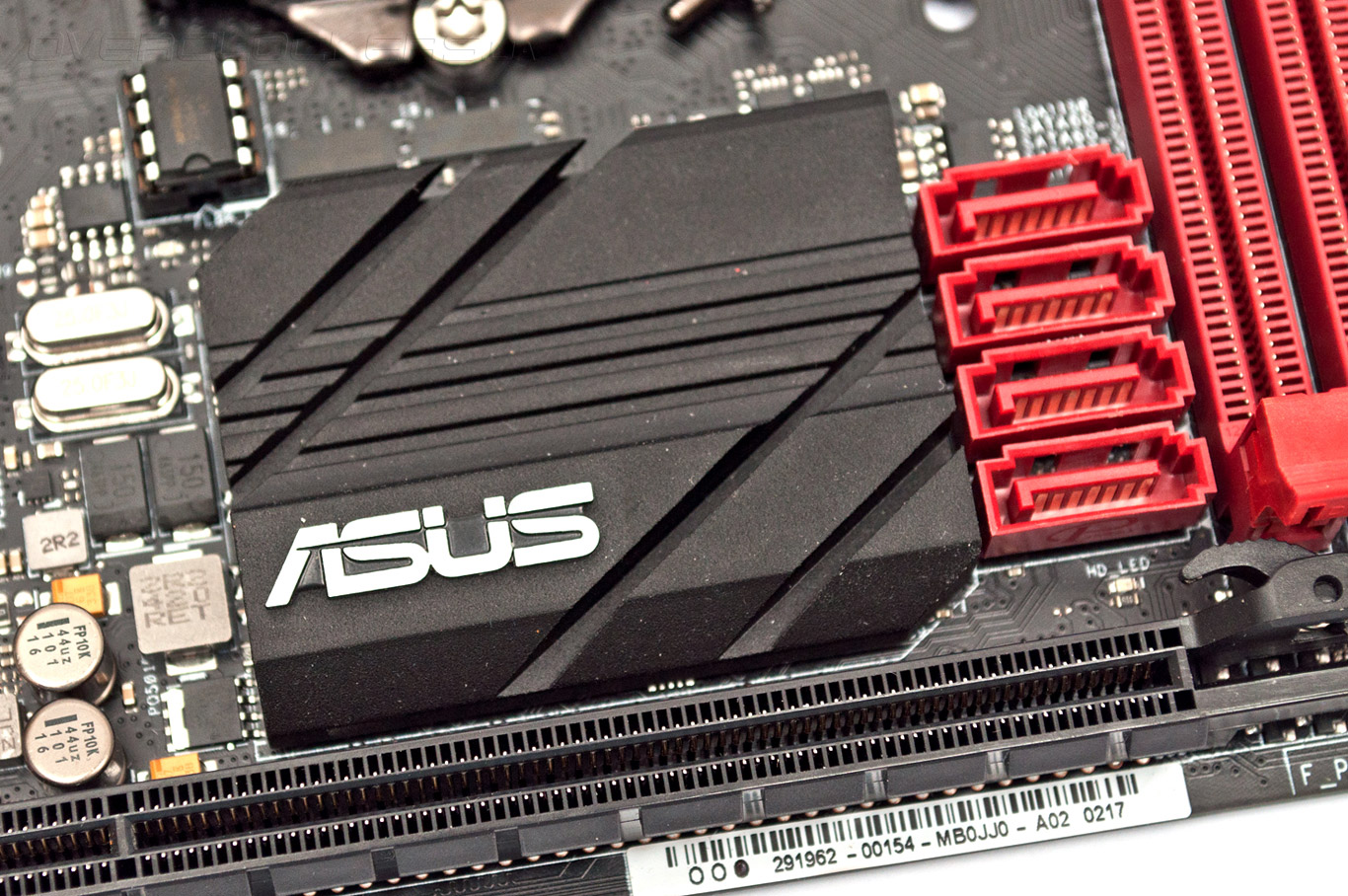

Микросхема системной логики охлаждается небольшим плоским радиатором, рядом с котором находятся четыре чипсетных разъема SATA 6 Гбит/с с возможностью создания массивов RAID и включения интеллектуального кэширования Intel Smart Response.

ASUS Maximus VII Impact

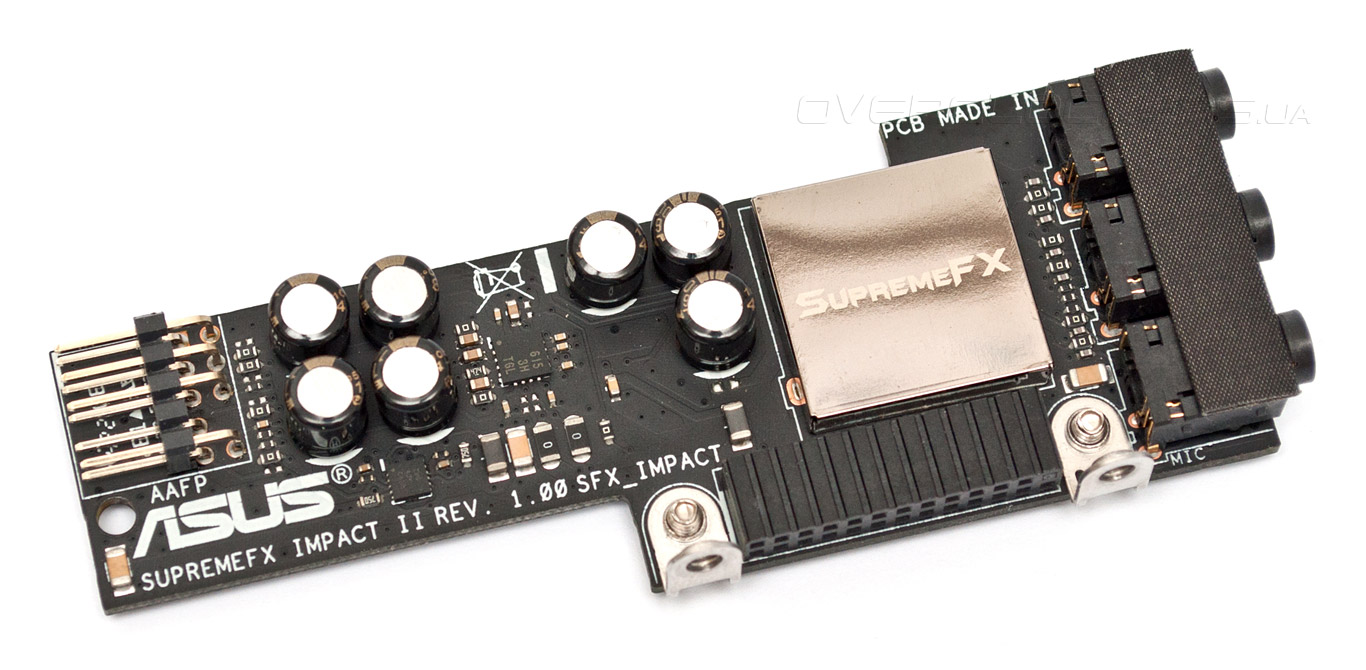

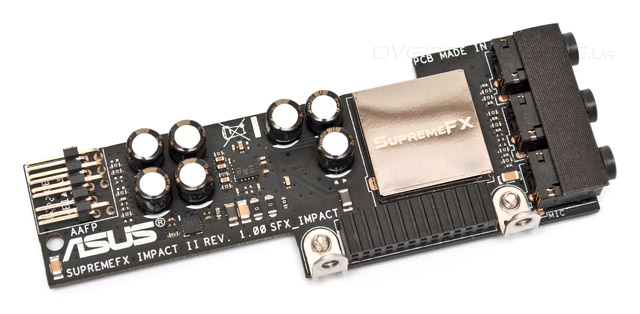

Аудиоподсистема SupremeFX Impact II выполнена в виде отдельной платы, которая вставляется в специальный разъем рядом с портами задней панели. В основе звукового адаптера лежит популярный 7.1 HD-аудиокодек Realtek ALC1150, накрытый металлическим экраном для защиты от электромагнитных помех, а нормальную работу со стереогарнитурами обеспечивает усилитель, меняющий коэффициент усиления в зависимости от импеданса нагрузки.

ASUS Maximus VII Impact

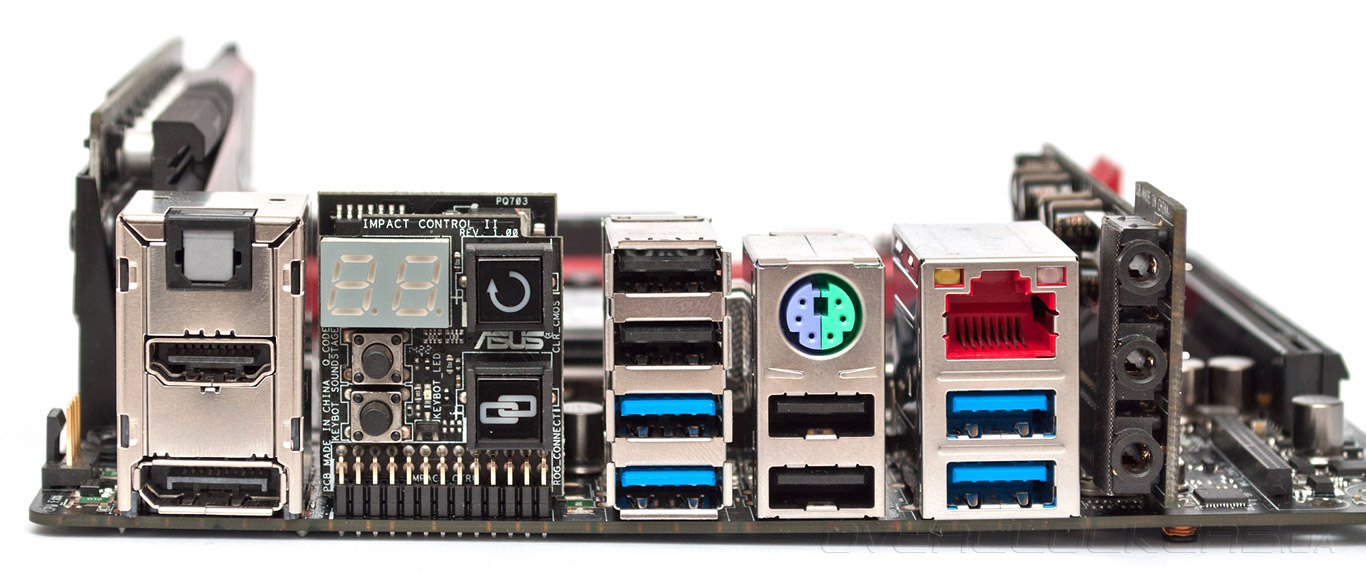

За подключение к локальной сети Gigabit Ethernet отвечает контроллер Intel I218V, а работу различной периферии обеспечивают шесть разъемов USB 2.0 и столько же портов USB 3.0. По четыре интерфейса каждого типа выведены на заднюю панель, а оставшиеся каналы выполнены в виде контактных площадок на поверхности PCB. Отмечу, что пара внутренних портов USB 2.0 совмещена с разъемом ROG_EXT, который служит для подключения внешней панели управления OC Panel. Таким образом, на задней панели ASUS Maximus VII Impact расположились:
  • оптический выход S/PDIF;
  • цифровые видеовыходы DisplayPort и HDMI;
  • светодиодный индикатор кодов POST;
  • кнопки SoundStage и KeyBot;
  • клавиши Clear_CMOS и ROG_Connect;
  • четыре порта USB 2.0;
  • четыре интерфейса USB 3.0;
  • комбинированный разъем PS/2;
  • три аналоговых аудиовыхода.
ASUS Maximus VII Impact

Кроме привычного набора интерфейсов на задней панели находится модуль Impact Control II, на котором находится индикатор кодов POST и целый ряд аппаратных кнопок. Клавиша SoundStage включает аппаратную оптимизацию обработки звука в играх, KeyBot активирует одноименную функцию, предназначенную для записи макрокоманд клавиатуры, кнопка Clear_CMOS, как следует из названия, служит для сброса настроек UEFI, и, наконец, ROG_Connect предназначена для запуска фирменной технологии удаленного управления.
