Обзор и тестирование материнской платы MSI Z97 Gaming 5 для процессоров Intel Haswell

Материнские платы MSI игровой серии Gaming появились сравнительно недавно — чуть больше года назад, но с тех пор успели завоевать доверие и симпатии любителей компьютерных игр. Залогом такого успеха стали не только высокое качество и богатая функциональность, но и широкий ассортимент продуктовой линейки, благодаря которому каждый пользователь может подобрать модель, максимально соответствующую предъявляемым требованиям. Конечно, флагманские модели приобретают единицы, тогда как основная масса покупателей обращает внимание на продукты среднего ценового диапазона, такие как, например, MSI Z97 Gaming 5.

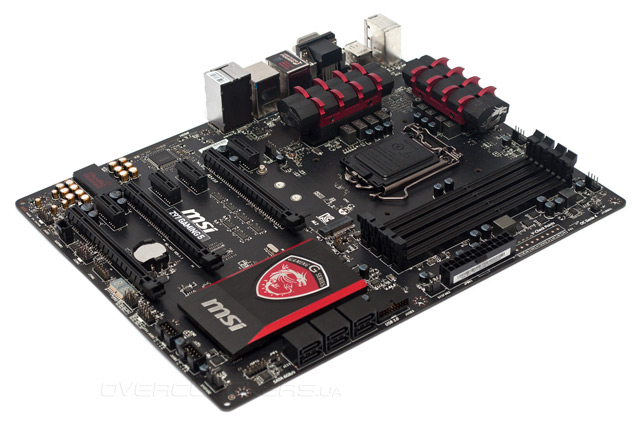

MSI Z97 Gaming 5

Системная плата предназначена для эксплуатации процессоров Intel в исполнении LGA1150, в какой-то мере ее можно рассматривать как упрощенную версию MSI Z97 Gaming 7. В чем отличие героини сегодняшнего обзора от старшей модели — вы узнаете из этого материала, а пока, предлагаю ознакомиться со спецификациями новинки.

Модель MSI Z97 Gaming 5
Чипсет Intel Z97
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/3000*/3100*/3200*/3300* (OC), максимум 32 ГБ
Слоты PCI-E 3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4)
4 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы DisplayPort, D-Sub, HDMI
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (4 разъема на задней панели, Intel Z97)
8 x 2.0 (4 разъема на задней панели, Intel Z97)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z97)
SATA Express 1 канал SATA Express 10 Гбит/с (разъем М.2, Intel Z97)
eSATA
RAID 0, 1, 5, 10 (Intel Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
2х Texas Instruments OPA1652
S/PDIF
Встроенная сеть Killer E2205 (Gigabit Ethernet)
Thunderbolt
FireWire
COM 1 (внутренний)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Gamig Device Port, контакты для измерения напряжения V-Check Points, USB Audio Power, индикатор кодов POST, поддержка AMD CrossFireX и NVIDIA SLI


Комплект поставки

Оформление картонной коробки, в которой поставляется системная плата Z97 Gaming 5, выполнено в стиле, характерном для игровых продуктов MSI. Фронтальную поверхность упаковки украшает изображение дракона — талисмана серии Gaming, здесь же нанесены наименование модели и пара логотипов ключевых особенностей новинки.

MSI Z97 Gaming 5

С обратной стороны коробки перечислены краткая спецификация «материнки» и конфигурация ее задней панели, здесь же приведено расширенное описание конструктивных решений, таких как наличие продвинутой звуковой подсистемы Audio Boost 2 и применение сетевого контроллера Qualcomm Atheros Killer E2205. Помимо того, MSI Z97 Gaming 5 поддерживает технологию USB Audio Power, которая обеспечивает стабильное питание портов USB 3.0, что особенно актуально при эксплуатации внешних звуковых карт.

MSI Z97 Gaming 5

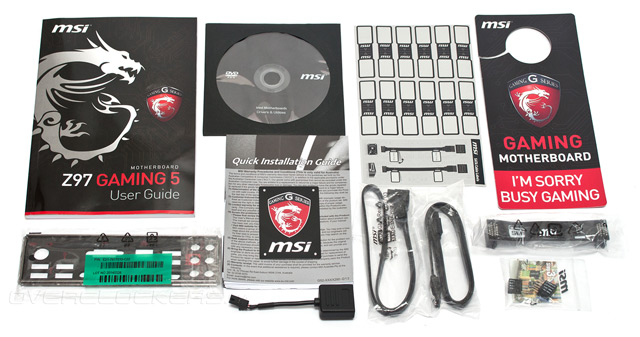

Что касается комплекта поставки, то помимо самой материнской платы в коробке нашлись:
  • заглушка на заднюю панель I/O Shield;
  • два кабеля SATA 6 Гбит/с;
  • набор ярлыков для маркировки кабелей;
  • мостик NVIDIA SLI;
  • набор коннекторов M-Connectors;
  • переходник для подключения дополнительного питания к аудиокарте;
  • DVD-диск с драйверами и ПО;
  • руководство пользовался;
  • буклет по быстрой сборке системного блока;
  • табличка на ручку двери «I’m sorry busy gaming»;
  • наклейка на корпус системного блока с логотипом серии Gaming.
MSI Z97 Gaming 5

Единственное, к чему можно предъявить претензии — это к малому количеству кабелей SATA, а в остальном набор аксессуаров соответствует предложениям конкурентов.


Дизайн

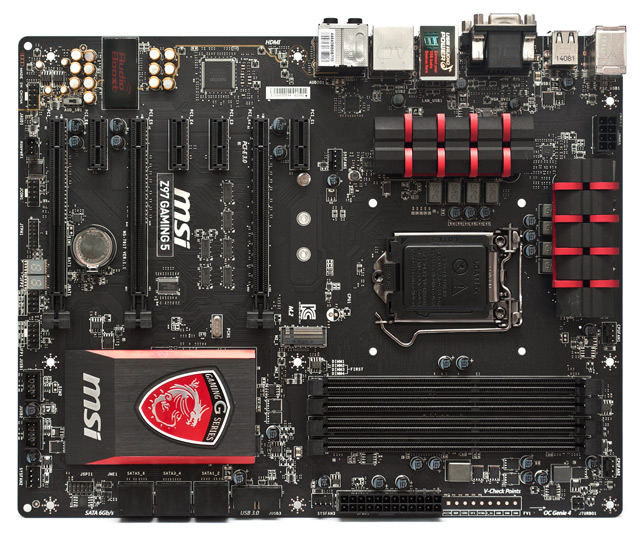

Материнская плата MSI Z97 Gaming 5 имеет размеры 305 х 244 мм, что соответствует форм-фактору АТХ. Новинка базируется на системной логике Intel Z97, которая обеспечивает поддержку Intel Haswell и предлагает полный спектр возможностей по разгону. В дизайне продукта наблюдается близкое родство со старшей моделью Z97 Gaming 7, компоновка близкая к классической, все основные узлы расположены удобно. Во всех электрических цепях используются компоненты, соответствующие внутреннему стандарту надежности Military Class 4. Системная плата оснащена четырьмя разъемами DIMM, в которые можно установить модули оперативной памяти суммарным объемом в 32 ГБ. Подсистема ОЗУ способна работать на частоте в 3000 МГц и выше.

MSI Z97 Gaming 5

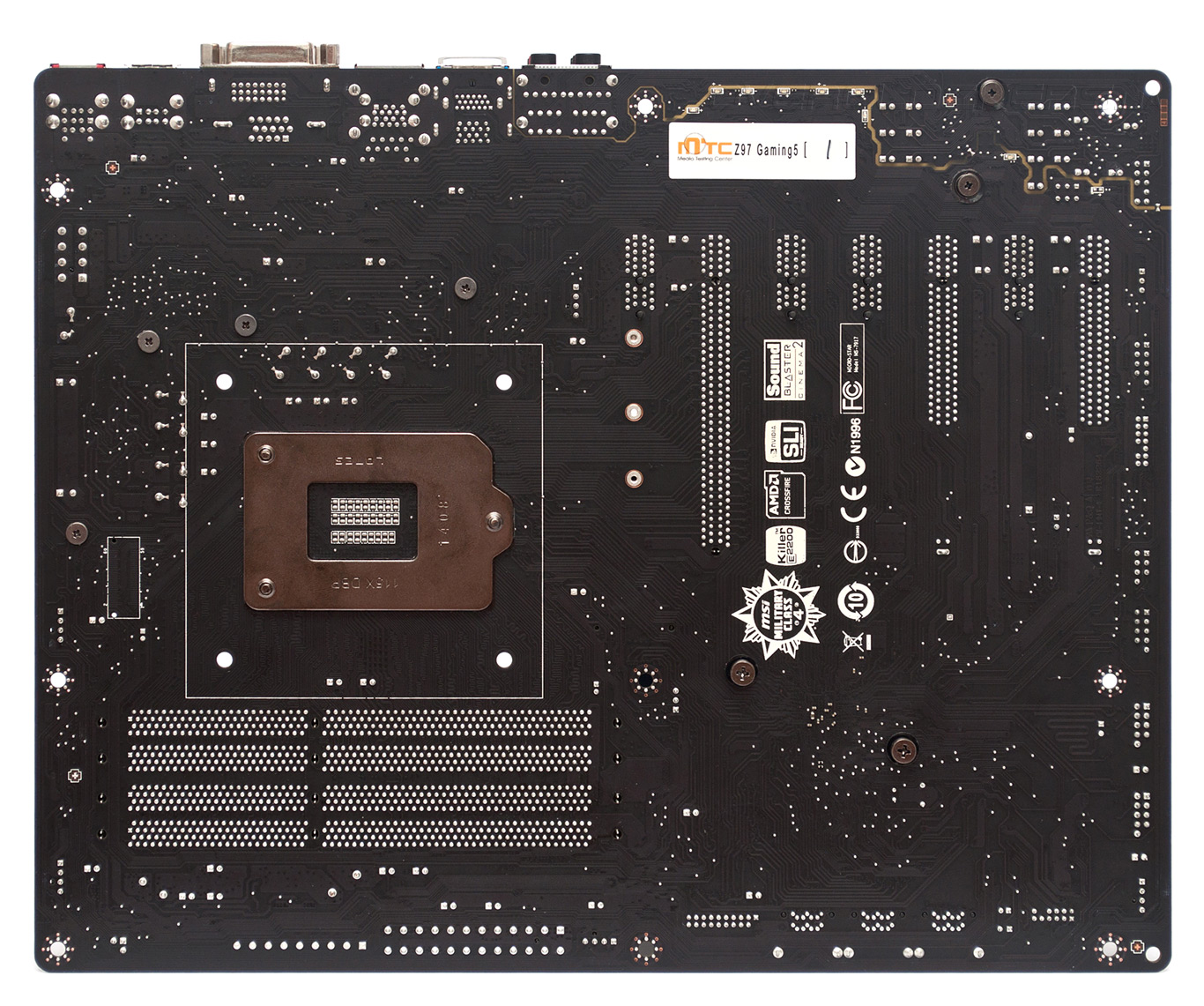

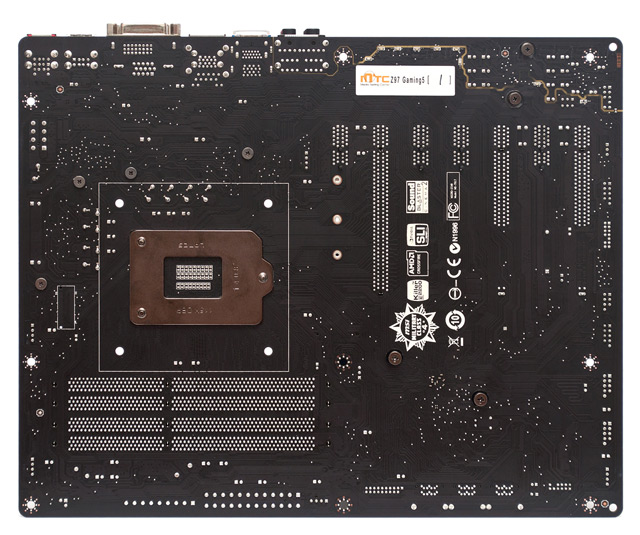

Выступающие элементы с обратной стороны РСВ отсутствуют, лишь в районе процессорного разъема видны выводы катушек индуктивности процессорного VRM, но и они вряд ли помешают установке даже самых массивных кулеров.

MSI Z97 Gaming 5

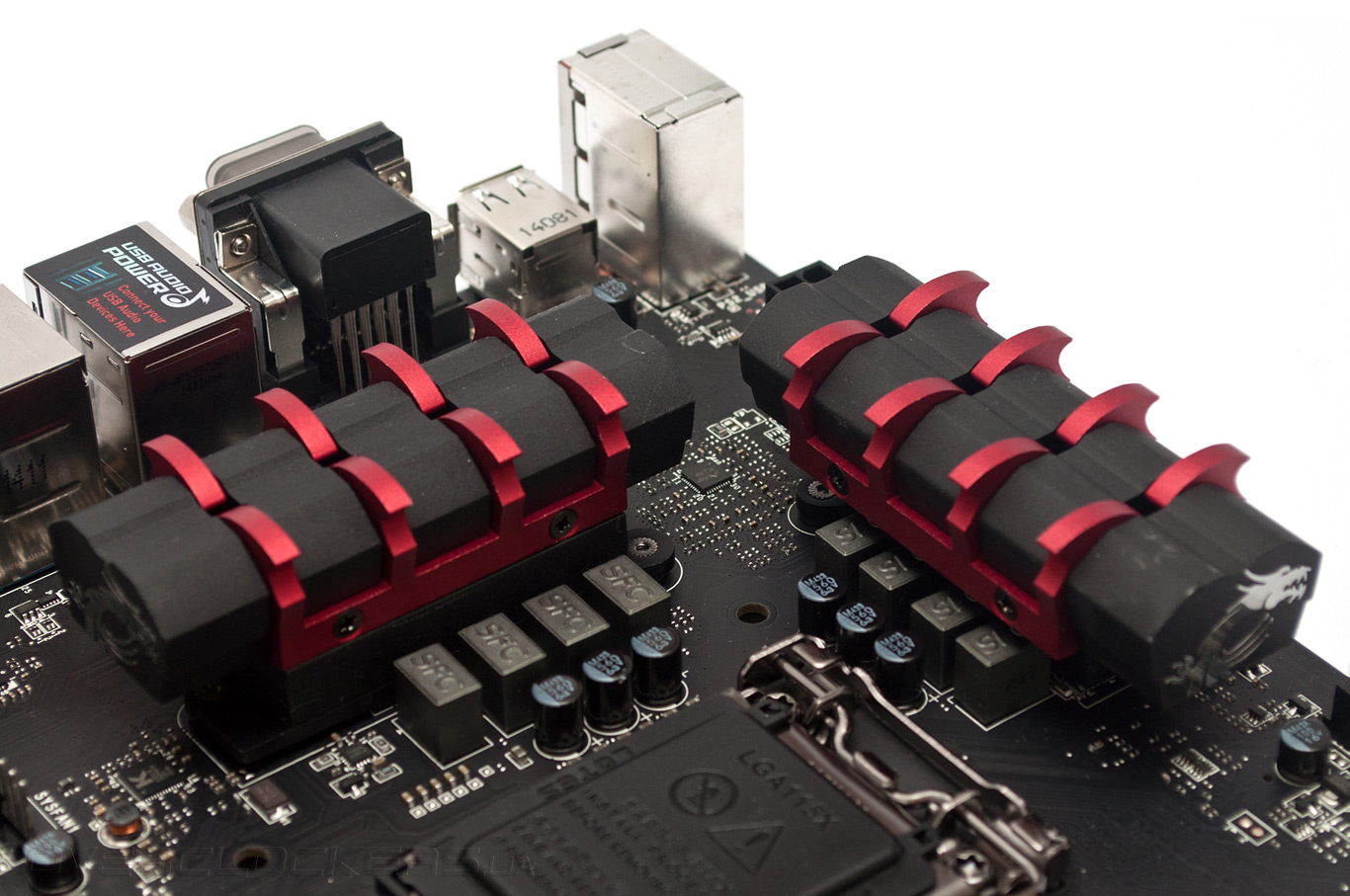

В конструкции новинки повышенное внимание уделено эффективности системы охлаждения. Для подключения вентиляторов служат пять четырехконтактных разъемов, поддерживается регулировка скорости вращения с помощью ШИМ. Тепло от силовых элементов преобразователя напряжения центрального процессора отводится при помощи пары радиаторов. Вычурные формы уступили место классической конструкции, лишь на торцах охладителей можно заметить выгравированные изображения маленьких дракончиков.

MSI Z97 Gaming 5

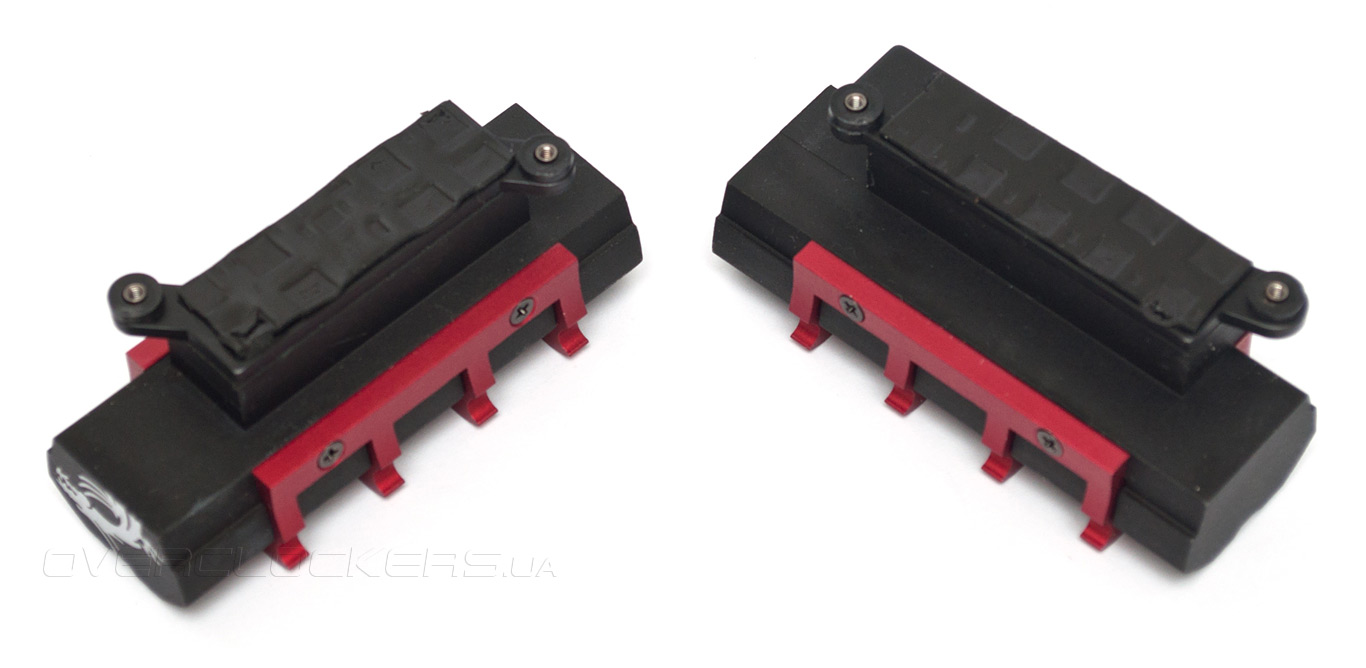

На подошвах радиаторов видны толстые прокладки из пластичного материала с высоким коэффициентом теплопроводности, а винтовое крепление надежно фиксирует конструкцию.

MSI Z97 Gaming 5

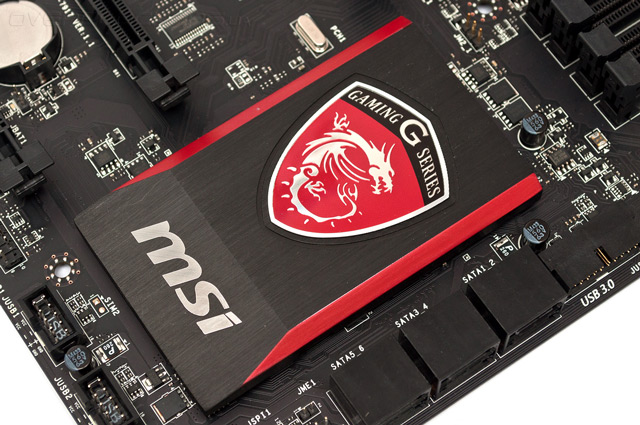

Микросхема системной логики охлаждается крупным плоским радиатором, на который нанесен логотип серии. На эффективность это никак не влияет, зато смотрится очень эффектно.

MSI Z97 Gaming 5

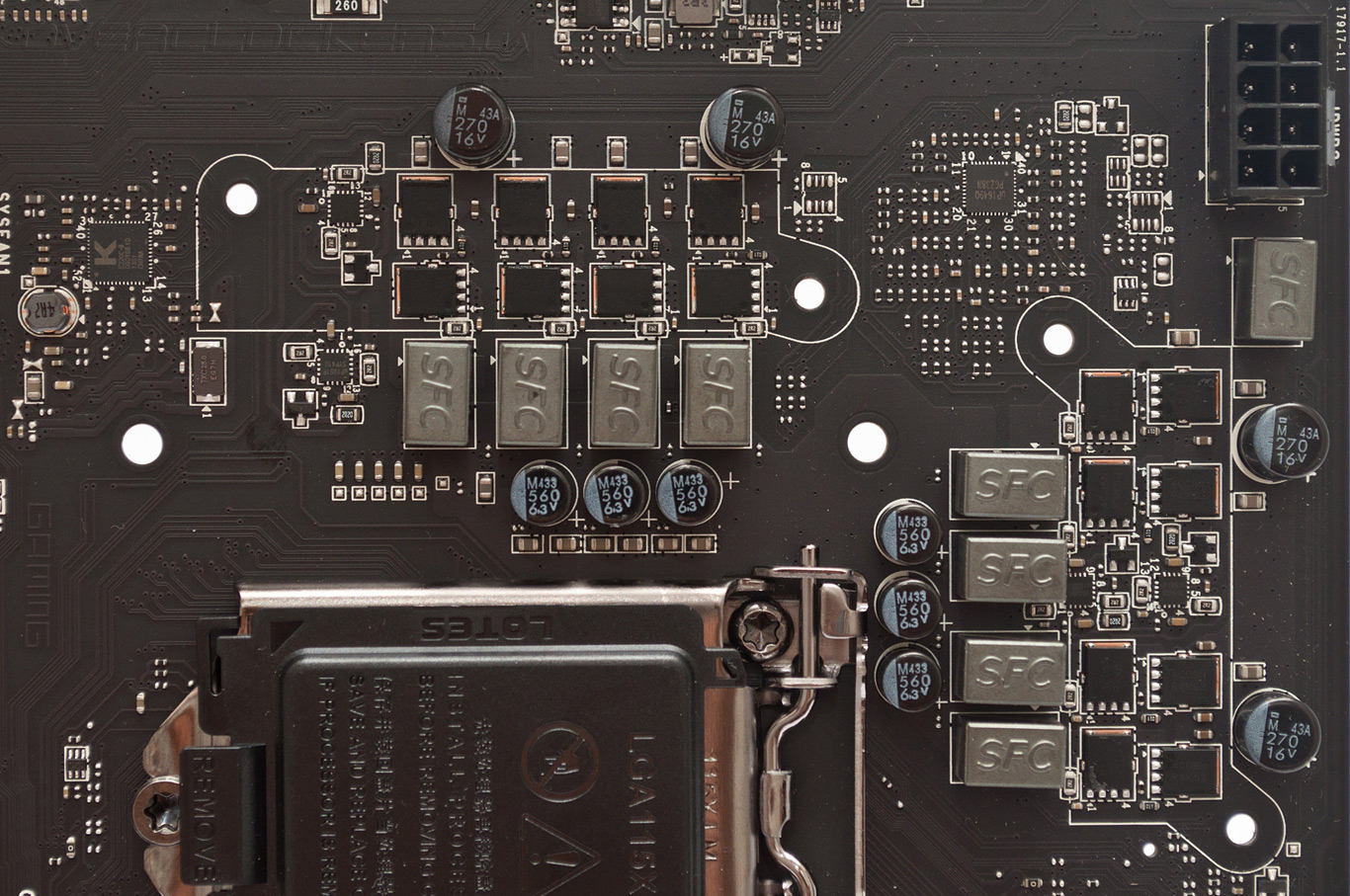

Преобразователь напряжения, формирующей напряжение VCCIN, построен по восьмиканальной схеме, в каждой из фаз используется пара MOSFET с пониженным сопротивлением открытого канала. За управление VRM отвечает четырехканальный цифровой ШИМ-контроллер uP1649 производства uPI Semiconductor, ему помогают четыре драйвера-удвоителя фаз uP1951. Дополнительное питание к силовой подсистеме подводится при помощи восьмиконтактного разъема, так что есть все основания ожидать от MSI Z97 Gaming 5 неплохих результатов разгона.

MSI Z97 Gaming 5

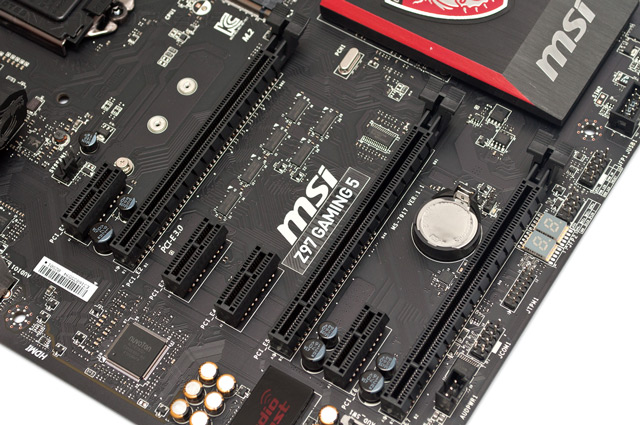

Для организации графической подсистемы материнская плата предлагает три разъема PCI Express 3.0 x16. Все они подключены к контроллеру центрального процессора, это дает возможность работы в конфигурациях «x16+x0+x0», «х8+х8+х0» и «х8+х4х+4», обеспечивая поддержку связок AMD CrossFireX и NVIDIA SLI. Функциональность Z97 Gaming 5 можно расширить за счет инсталляции плат расширения, для этих целей служат четыре слота PCI-E 2.0 x1, тогда как устаревших, но все еще актуальных портов PCI, новинка лишена.

MSI Z97 Gaming 5

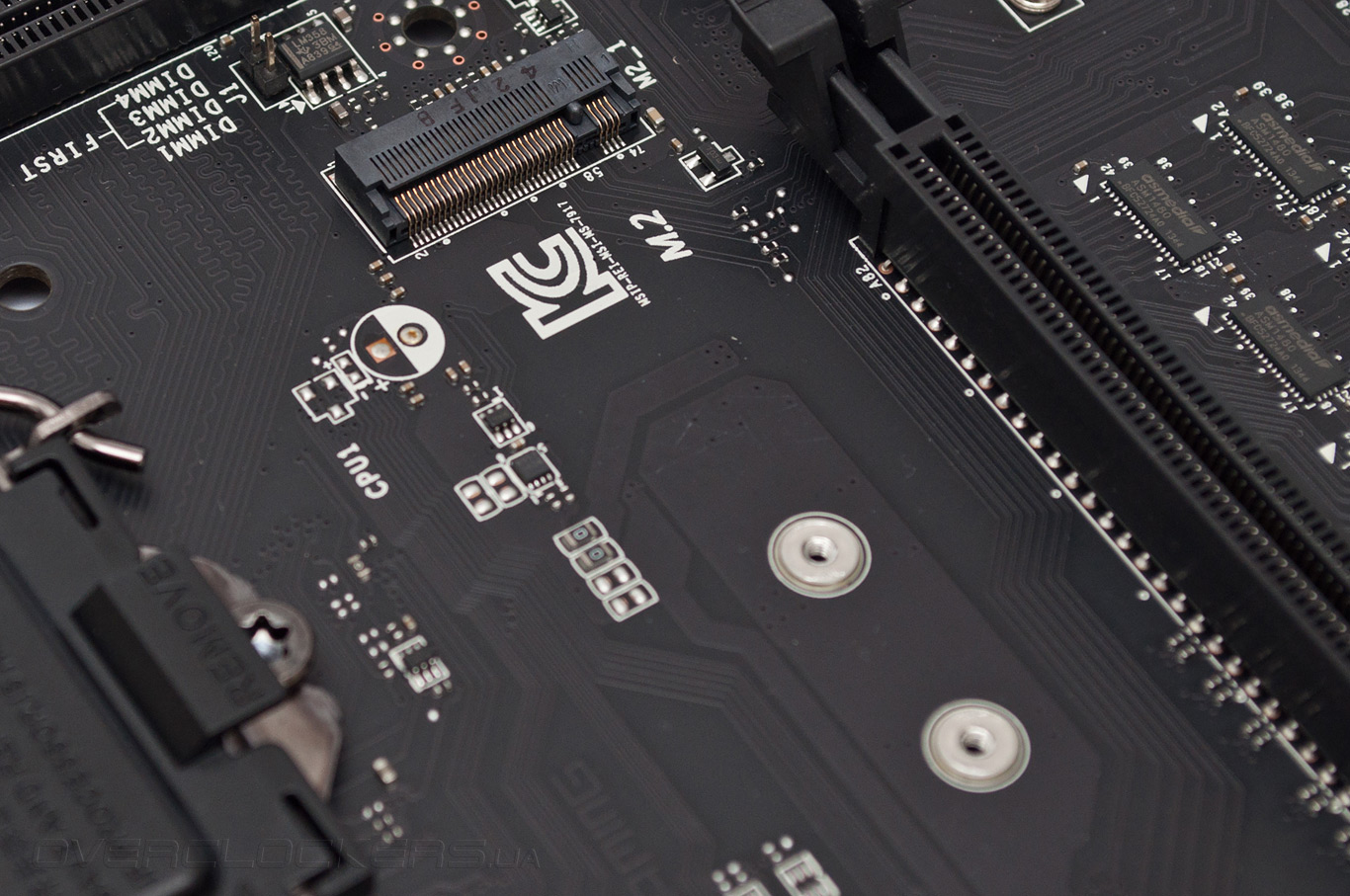

MSI Z97 Gaming 5 рассчитана на установку твердотельных накопителей формата NGFF с интерфейсом SATA Express. Для этого имеется один разъем M.2, который поддерживает модули SSD длиной 4,2 см, 6 см и 8 см.

MSI Z97 Gaming 5

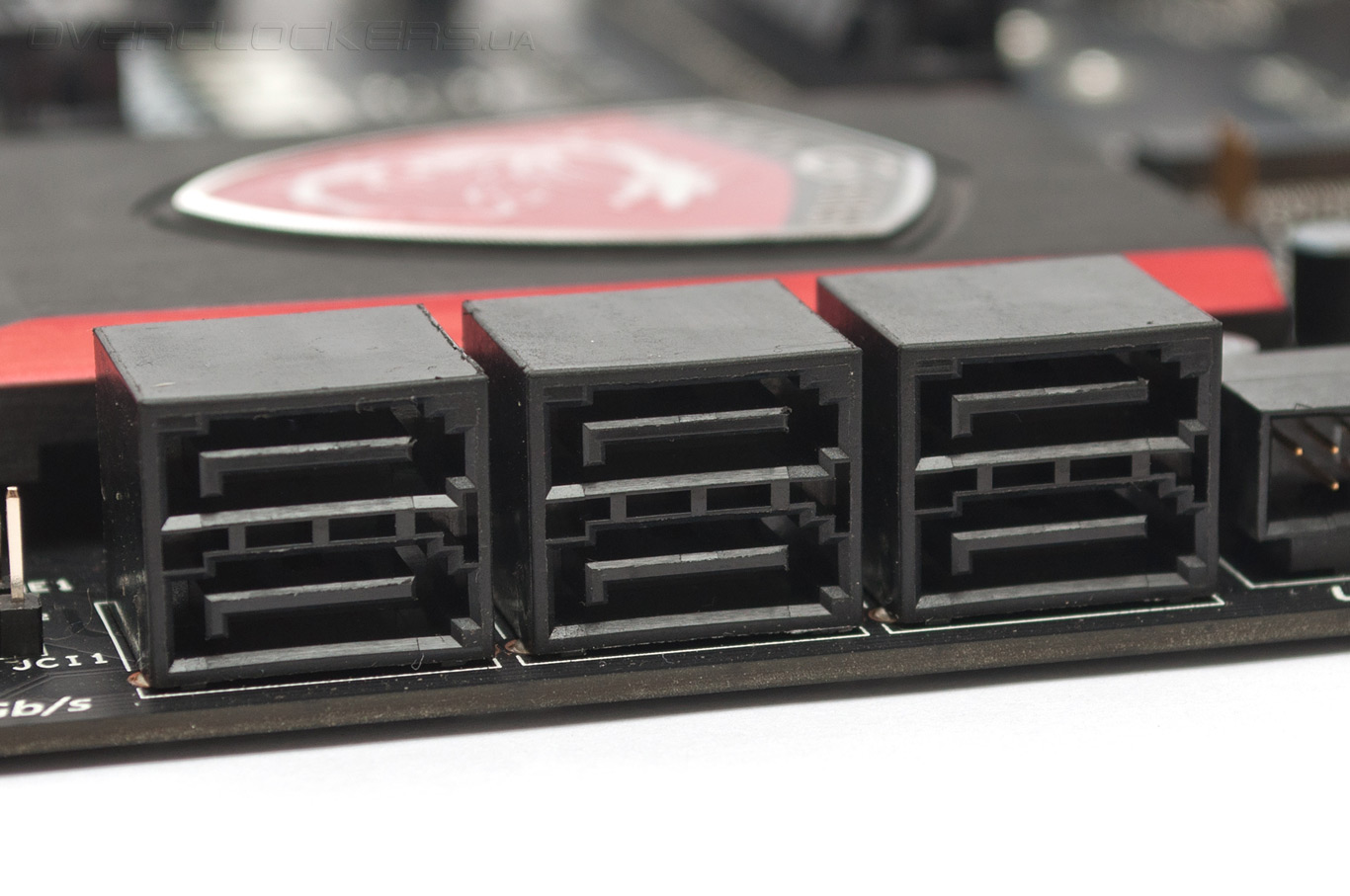

Помимо этого, системная плата располагает шестью портами SATA 6 Гбит/с, подключенными к чипсету Intel Z97. Поддерживаются создание массивов RAID различных уровней и технология интеллектуального кэширования Intel Smart Response.

MSI Z97 Gaming 5

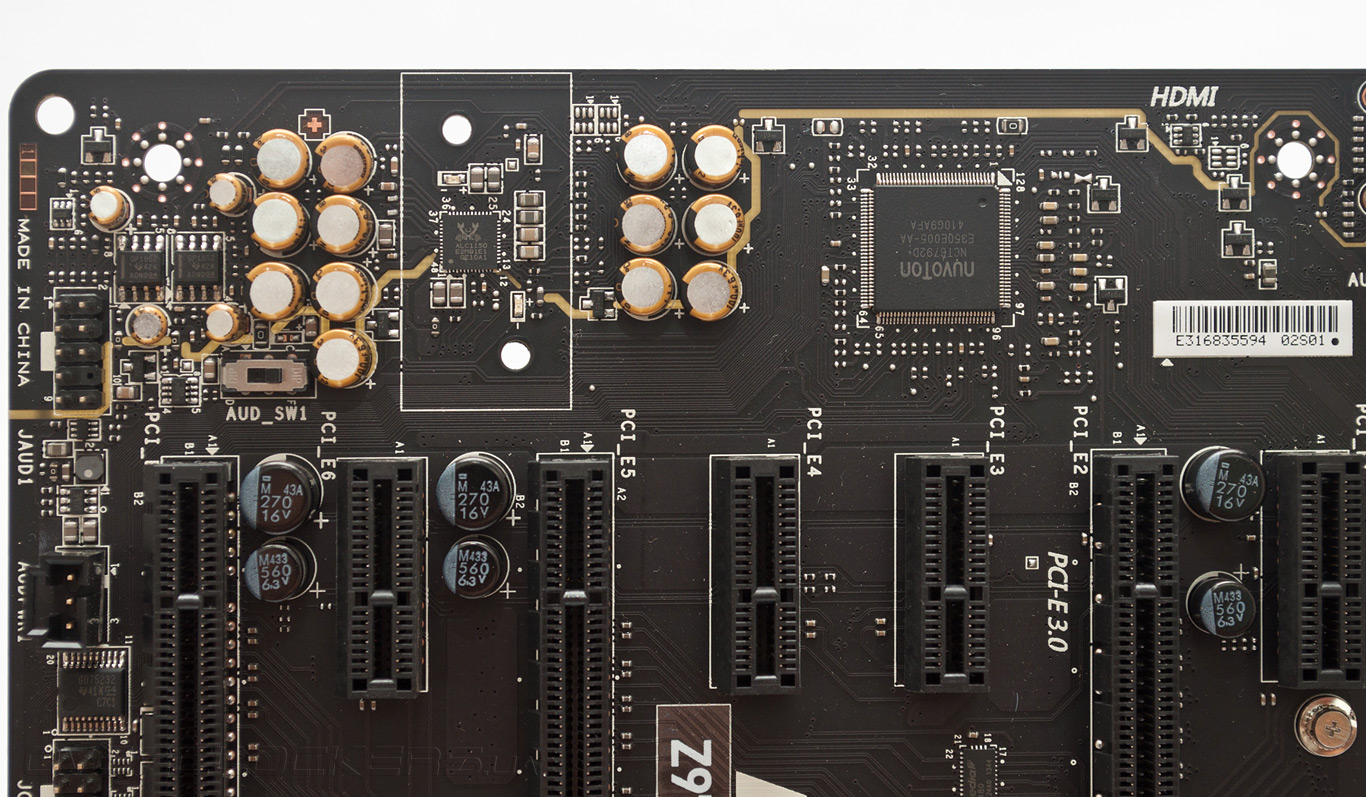

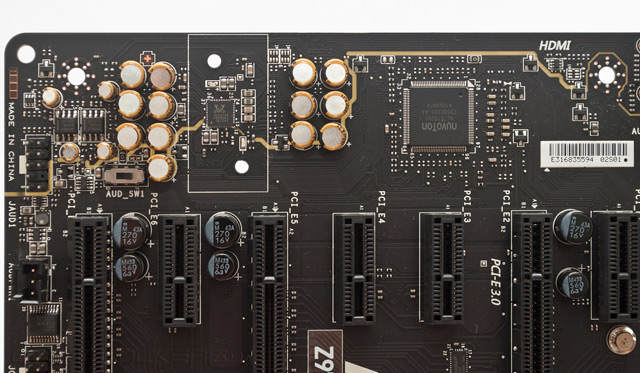

MSI Z97 Gaming 5 оснащена аудиоподсистемой Audio Boost 2, которая базируется на распространенном 7.1 HDА-кодеке Realtek ALC1150, но в конструкции звукового тракта многое сделано для повышения качества воспроизведения. Низкочастотные цепи отделены от остальной части системной платы изолирующим зазором, а звуковой чип окружен металлическим экраном. Кроме того, инженеры MSI использовали качественные японские конденсаторы Nichicon, а для полноценной работы игровых стереогарнитур с высоким внутренним сопротивления есть пара операционных усилителей Texas Instruments OPA1652, для которых можно подать дополнительное питание с помощью комплектного переходника.

MSI Z97 Gaming 5

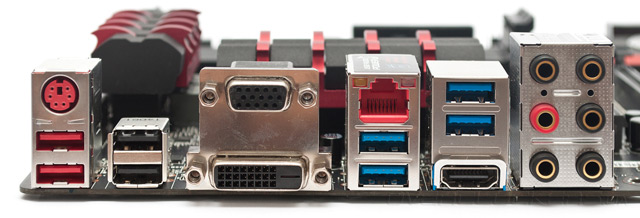

Для подключения периферии служат шесть чипсетных разъемов USB 3.0 и восемь USB 2.0. На заднюю панель выведено по четыре порта каждого типа, а оставшиеся выполнены в виде контактов, распаянных на РСВ. Подключение к локальной сети Gigabit Ethernet реализовано на базе продвинутого контроллера Killer E2205, который вместе со специальным ПО Killer Network Manager позволяет управлять полосой пропускания и приоритетом доступа приложений в Интернет. В итоге, на задней панели материнской платы нашлось место для:
  • комбинированного порта PS/2 и четырех разъемов USB 2.0;
  • видеовыходов DisplayPort, D-Sub и HDMI;
  • четырех портов USB 3.0;
  • сетевой розетки RJ-45;
  • шести аналоговых аудиовыходов.
MSI Z97 Gaming 5

Комбинированный разъем PS/2 и два порта USB 2.0, расположенные слева, имеют повышенную частоту опроса, что повышает точность позиционирования игровых манипуляторов. Что касается вывода изображения от встроенной графической карты, то набор видеовыходов позволяет подключить к материнской плате одновременно три монитора. Замечу, что помимо отсутствия поддержки беспроводных сетей, которая все-таки является признаком продуктов старшего ценового диапазона, у MSI Z97 Gaming 5 отсутствует выход S/PDIF, ставший привычным атрибутом для продвинутых моделей.

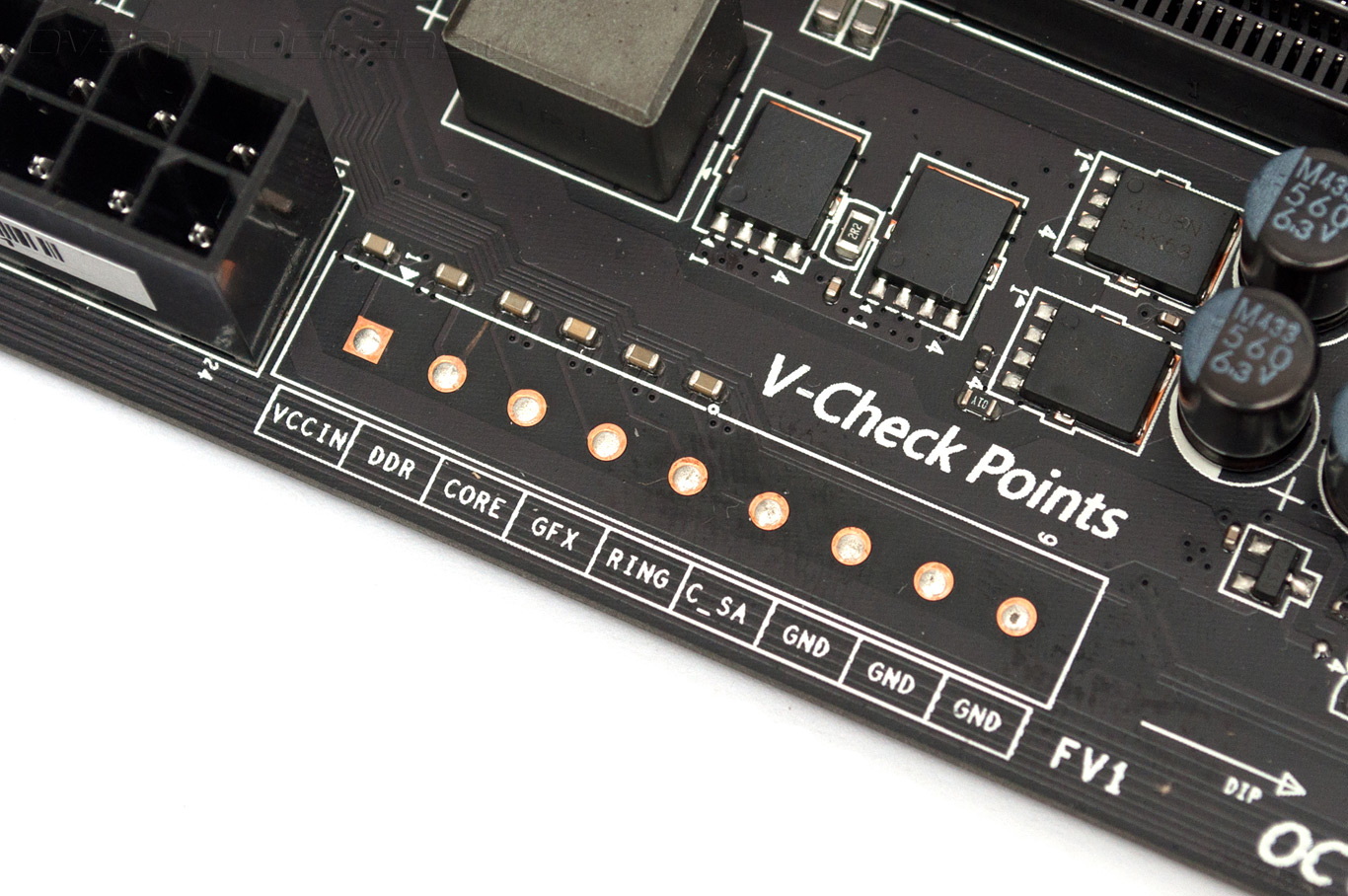

Из дополнительных возможностей, востребованных при работе в условиях открытого стенда, системная плата оснащена контактными площадками для измерения напряжений питания, но удобный разъем V-Check Points, которым оснащается старшая модель Z97 Gaming 7, отсутствует, как нет и кнопок включения, перегрузки, а также клавиши сброса настроек прошивки.

MSI Z97 Gaming 5

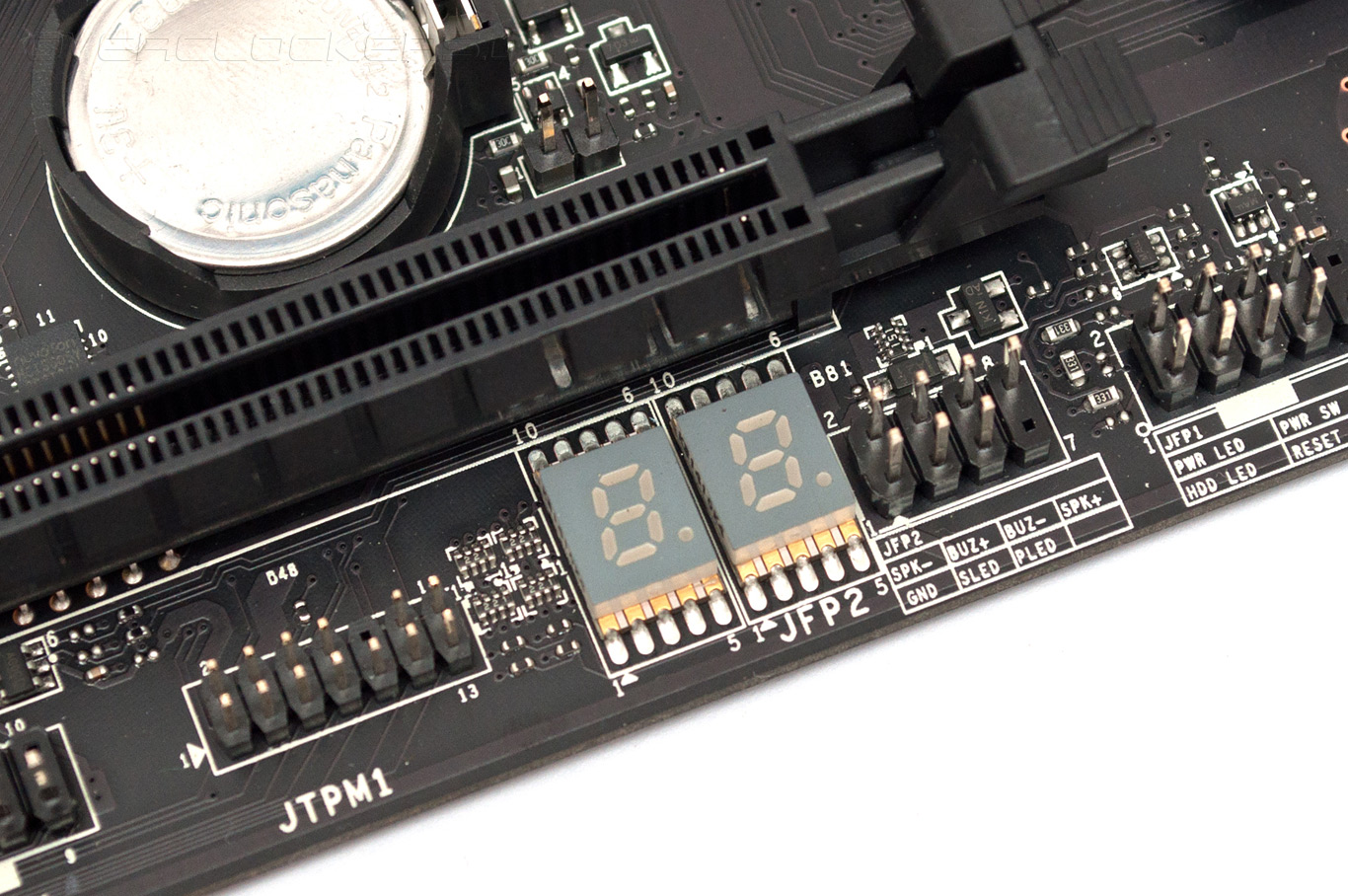

Под третьим по счету разъемом PCI Express 3.0 x16@x4 притаился светодиодный индикатор кодов POST, на который после загрузки выводится текущая температура центрального процессора.

MSI Z97 Gaming 5
Некоторые вещи в этом мире созданы для разгона!
