Обзор и тестирование системной платы ASUS H97-Pro Gamer на чипсете Intel H97

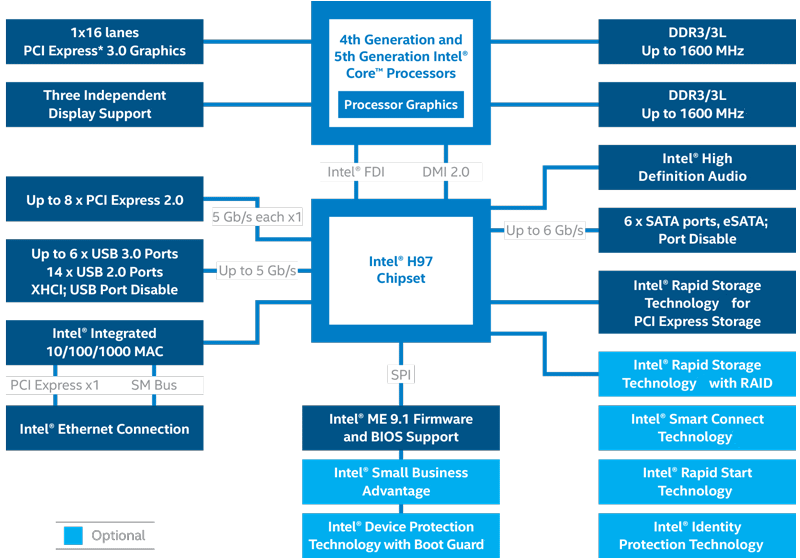

В последнее время среди материнских плат для процессоров Intel LGA1150 гостьями нашей тестовой лаборатории становились исключительно продукты, основанные на системной логике Intel Z97. Данный чипсет, предлагающий богатые возможности расширения и полный спектр инструментов для разгона, позиционируется как решение для построения производительных систем, целевая аудитория которых — продвинутые пользователи и энтузиасты разгона. А между тем, в линейке системных логик Intel 9-й серии присутствует модель H97, которая предназначенная для массового рынка. Разница между двумя чипсетами заключается в отсутствии у младшей модификации официальной поддержки разгона и возможности разделения шины PCI Express 3.0 x16 для подключения нескольких видеокарт. Зато добавилась технология Intel Small Business Advantages, востребованная в условиях домашних офисов и малых предприятий. Ниже приведена диаграмма, иллюстрирующая возможности расширения Intel H97.

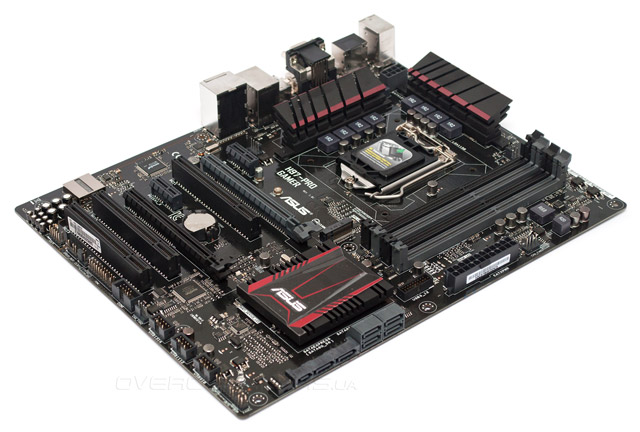

ASUS H97-Pro Gamer

C технической точки зрения чипсеты Z97 и H97 совершенно идентичны: оба выпускаются в корпусе FCBGA708, имеют одинаковый TDP 4,1 Вт и предлагают идентичный набор интерфейсов, включающий восемь линий PCI-E 2.0, по шесть каналов USB 3.0 и SATA 6 Гбит/с (последние с возможностью организации массивов RAID и «умного» кэширования Intel Smart Response), а также поддержку перспективного стандарта SATA Express. Одним из первых продуктов на базе системной логике Intel H97, попавших в нашу тестовую лабораторию, стала материнская плата ASUS H97-Pro Gamer.

ASUS H97-Pro Gamer

Данная модель должна быть интересна любителям виртуальных сражений, она обладает некоторыми признаками и возможностями материнских плат ASUS игровой серии, но официально к семейству Republic of Gamers не принадлежит. Что же такого особенного есть в новинке — мы с вами узнаем чуть позже, а прямо сейчас предлагаю взглянуть на ее спецификацию.

Модель ASUS H97-Pro Gamer
Чипсет Intel H97
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/, максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI 3 (ASM1083)
Встроенное видеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы D-Sub, DVI-D, HDMI
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (4 разъема на задней панели, Intel Z97 )
8 x 2.0 (2 разъема на задней панели, Intel Z97)
ATA-133
Serial ATA 6 х SATA 6 Гбит/с (Intel Z97)
SATA Express 1 (Intel Z97)
eSATA
RAID 0, 1, 5, 10 (Intel Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel I218V (Gigabit Ethernet)
Thunderbolt
FireWire
COM 1 (внутренний)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Поддержка AMD CrossFireX, разъем M.2 Socket 3


Комплект поставки

Материнская плата поставляется в картонной упаковке оригинального дизайна, который не похож ни на один другой продукт ASUS. Оформление лицевой поверхности коробки на редкость лаконично: помимо наименования модели присутствуют несколько логотипов, обозначающих совместимость H97-Pro Gamer с процессорами Intel LGA1150, возможность вывода изображения от встроенного видеоядра в разрешении 4К и построения систем AMD CrossFireX, а также соответствие требованиям операционной системы Microsoft Windows 8.1.

ASUS H97-Pro Gamer

C обратной стороны упаковки приведена спецификация системной платы и указаны ее ключевые особенности, такие как поддержка высокоскоростного интерфейса SATA Express для подключения твердотельных накопителей, наличие продвинутого звукового адаптера SupremeFX, а также комплекса технических решений Gamer's Guardian, которые направлены на повышение надежности и обеспечение безотказной работы «материнки».

ASUS H97-Pro Gamer

Набор дополнительных аксессуаров, поставляемых вместе с ASUS H97-Pro Gamer, предельно скромный, он состоит из:
  • заглушки на заднюю панель I/O Shield;
  • двух кабелей SATA 6 Гбит/с;
  • DVD-диска с драйверами и ПО;
  • руководство пользователя.
ASUS H97-Pro Gamer


Внешний вид

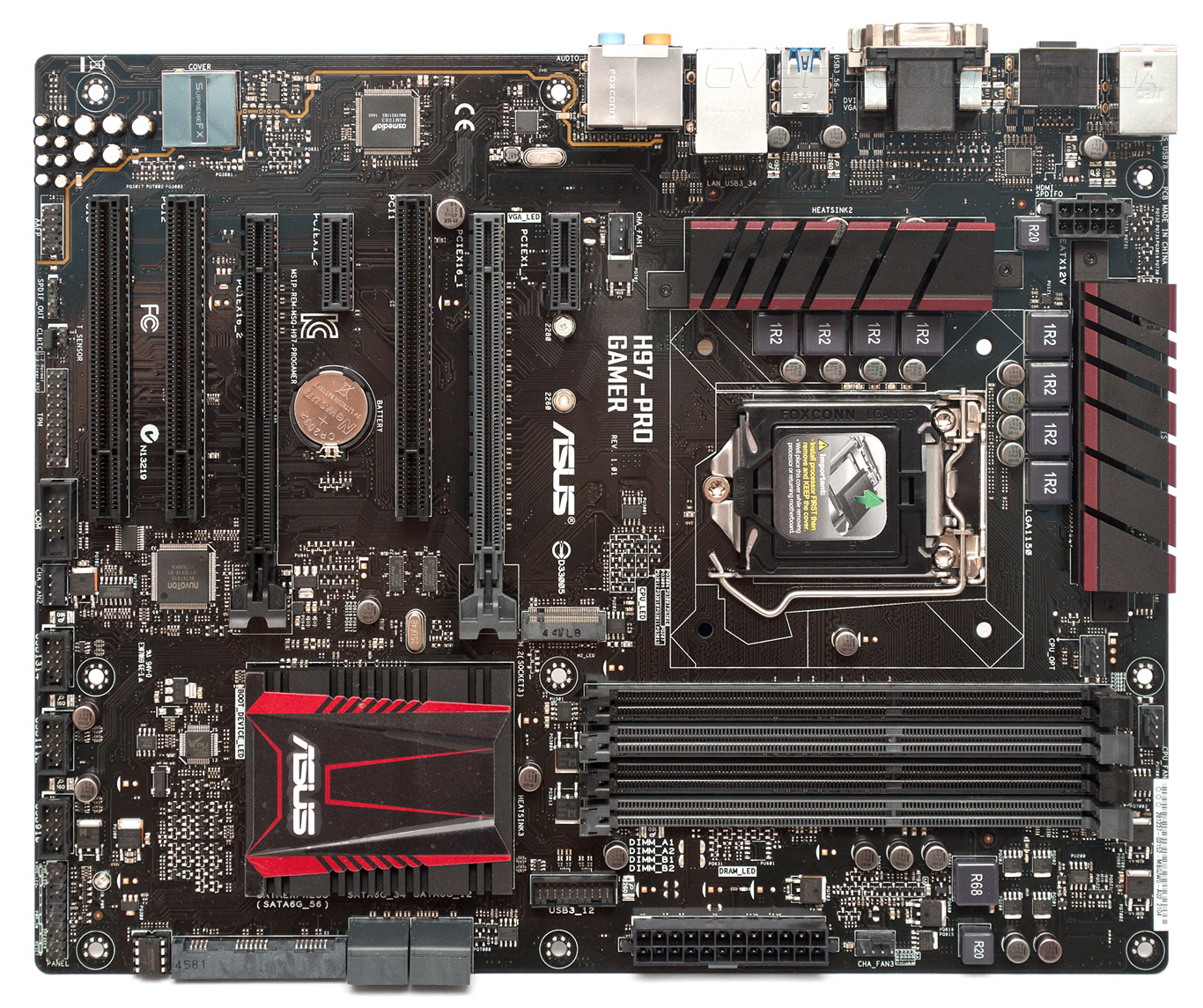

Системная плата выполнена в полноформатном ATX и имеет девять монтажных отверстий, так что край печатной платы с разъемом АТХ24 и слотами оперативной памяти будет надежно зафиксирован. Расположение всех основных узлов удобное, что вызовет положительные эмоции у любителей самостоятельной сборки ПК. Новинка совместима с любыми процессорами Intel в исполнении LGA1150, в том числе моделями Haswell refresh, есть надежда на поддержку перспективных 14-нм Broadwell. Для установки модулей ОЗУ служат четыре разъема DIMM, объем оперативной памяти может достигать 32 ГБ, тогда как максимальная частота ограничена отметкой 1600 МГц.

ASUS H97-Pro Gamer

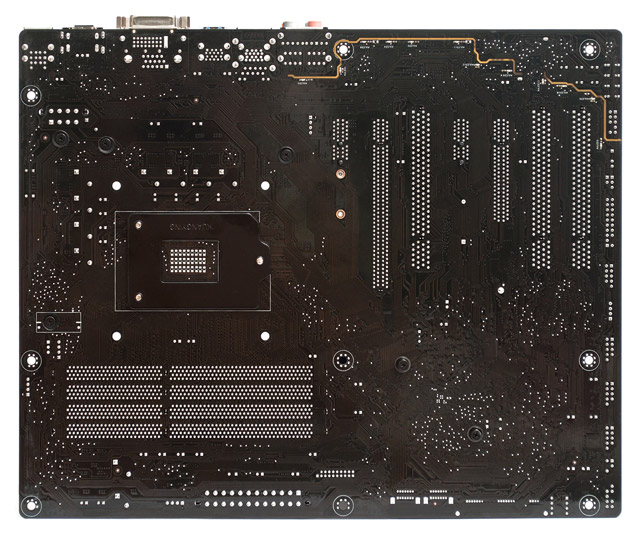

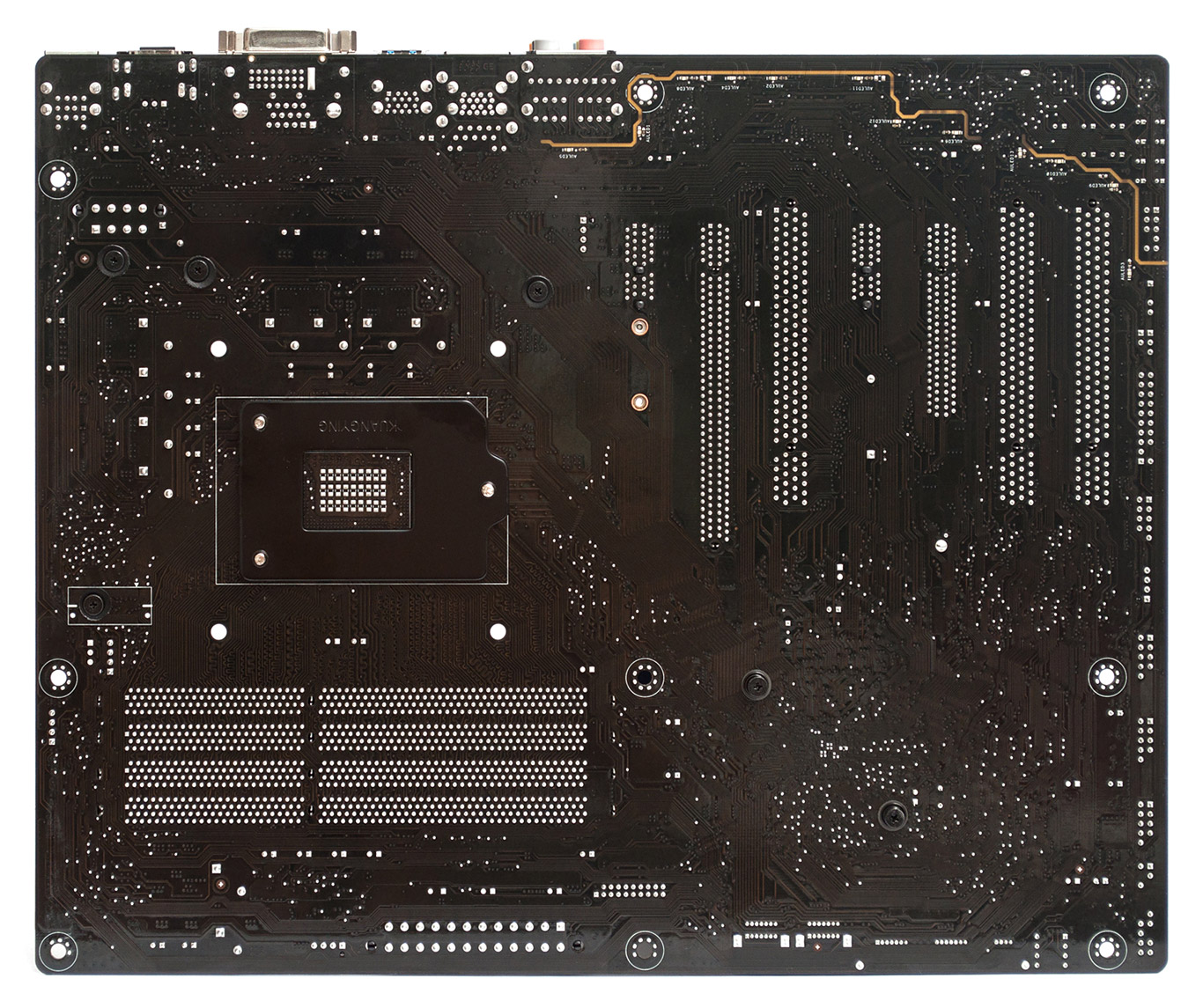

С обратной стороны печатной платы нет ни одного электронного компонента, который бы мог помешать установке системы охлаждения, так что можно смело использовать кулера с усилительными пластинами любой формы.

ASUS H97-Pro Gamer

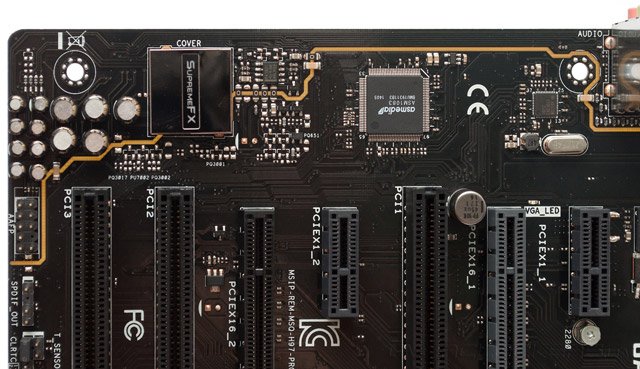

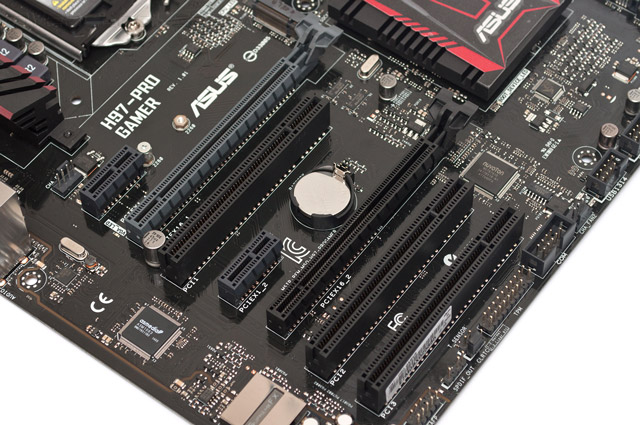

Возможности расширения ASUS H97-Pro Gamer представлены двумя портами PCI-E 2.0 x1 и тремя разъемами PCI, за работу последних отвечает дополнительный контроллер ASMedia ASM1083. Для организации графической подсистемы имеется слот PCI Express 3.0 x16. Второй порт PCI Express 2.0 x16@х4, подключенный к чипсету, также можно использовать для установки видеокарты и организовать связку AMD CrossFireX. Правда, стоит задействовать хотя бы один из разъемов PCI-E 2.0 x1, как слот PCI Express 2.0 x16@х4 тут же переключится в режим x16@x2.

ASUS H97-Pro Gamer

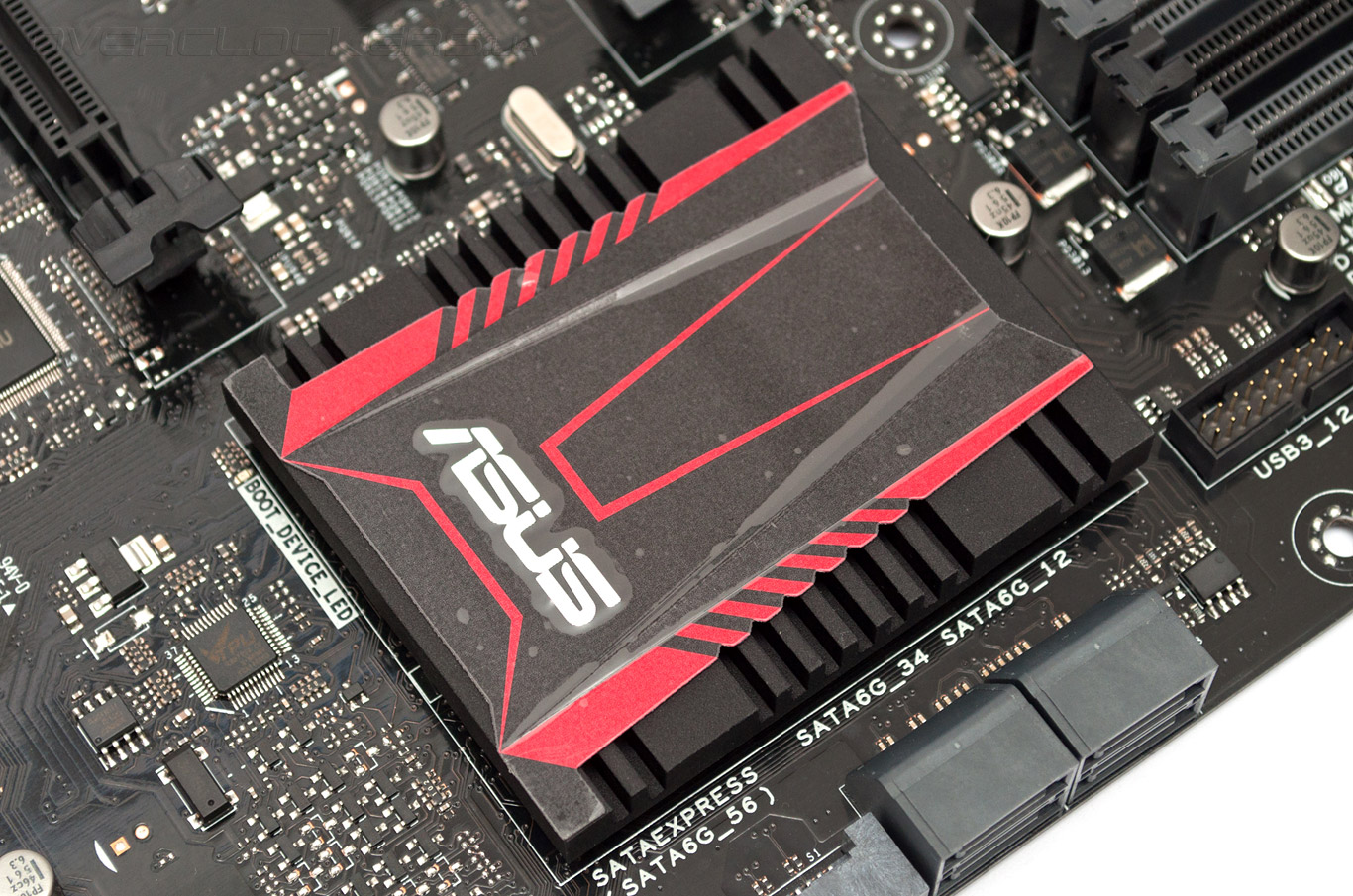

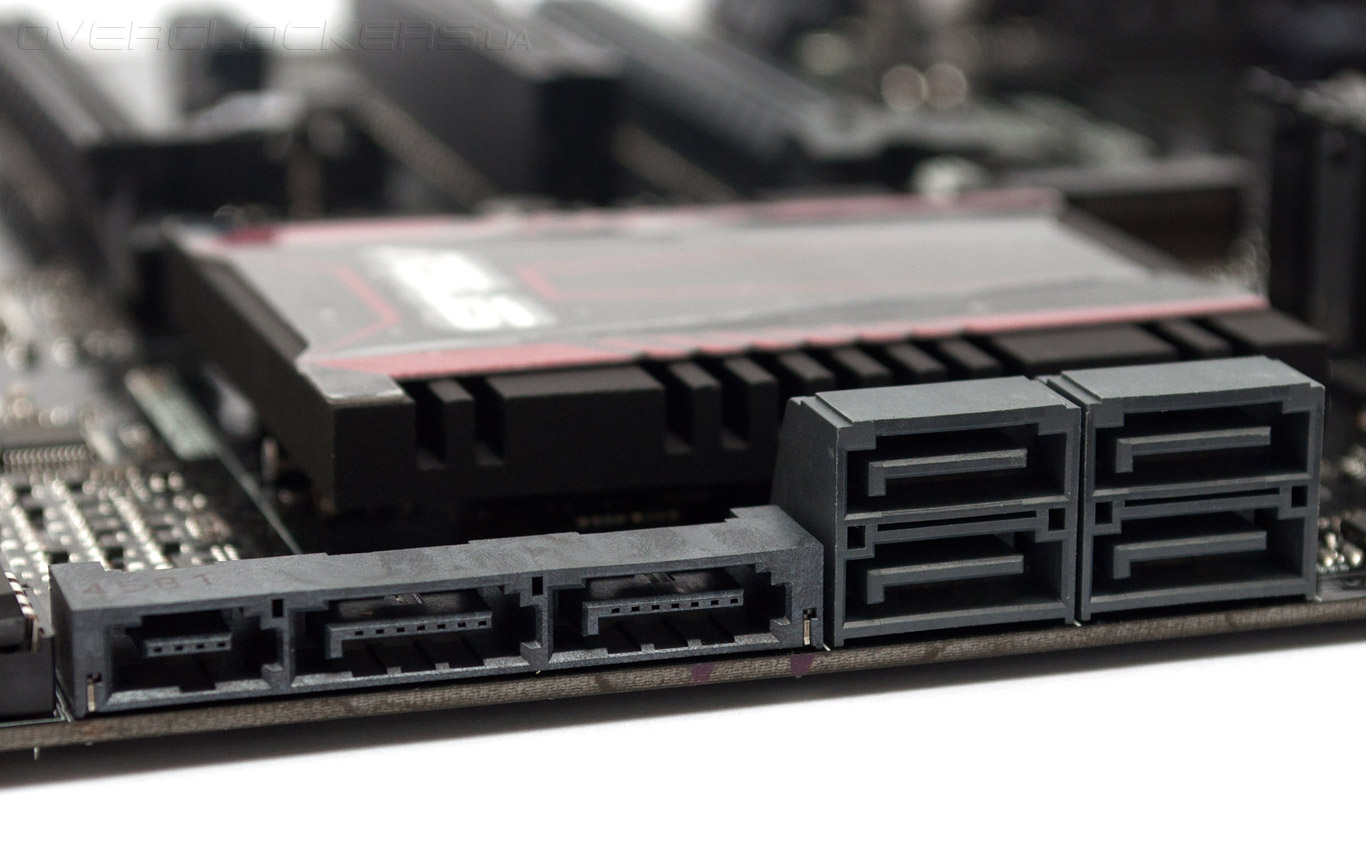

Дисковая подсистема представлена четырьмя портами SATA 6 Гбит/с и одним SATA Express 10 Гбит/с, который совмещен с еще двумя разъемами SATA 6 Гбит/с. Все порты имеют горизонтальное расположение, так что интерфейсные кабели не будут мешать установке графических акселераторов.

ASUS H97-Pro Gamer

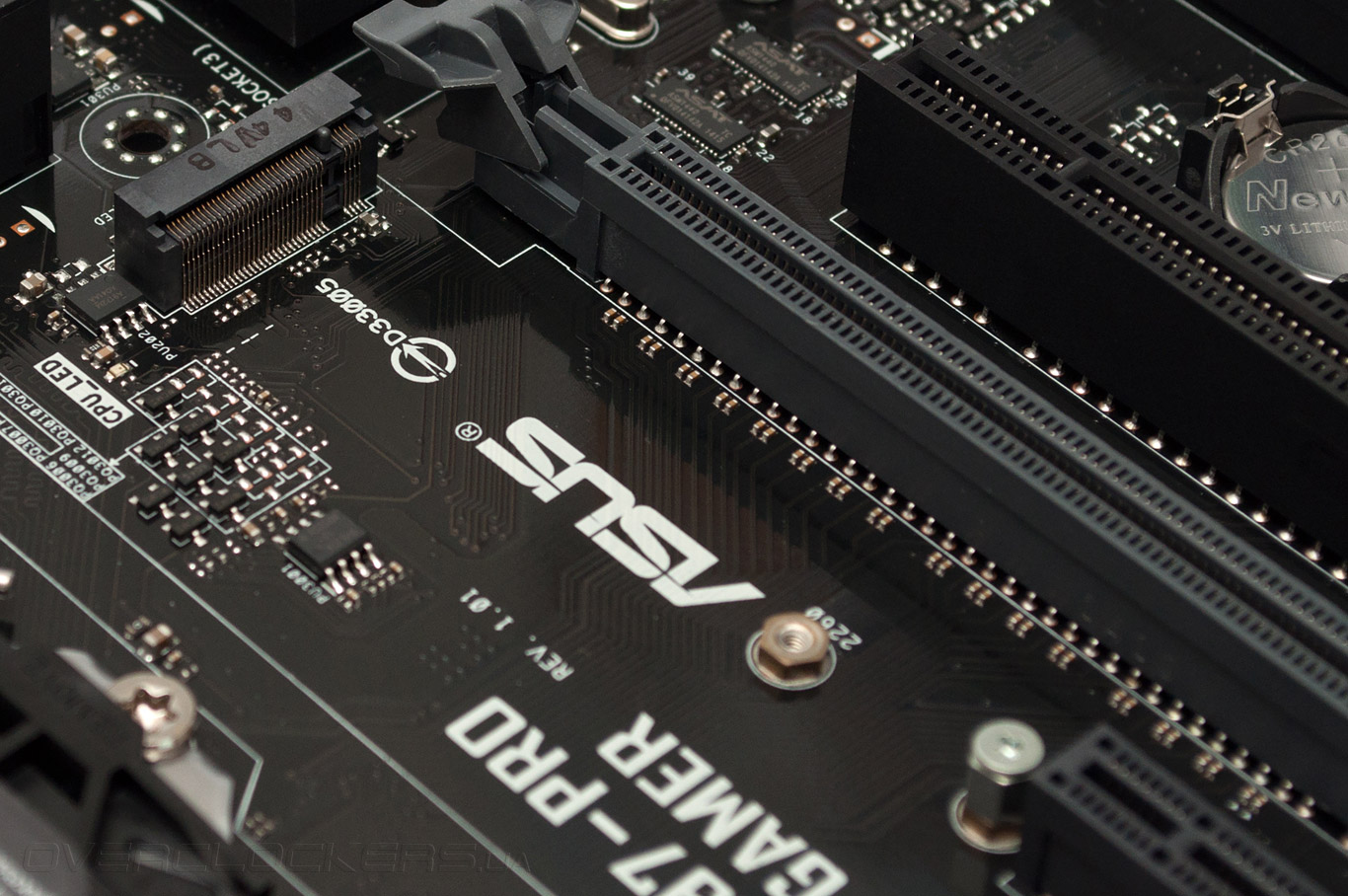

Материнской плата оснащена разъемом M.2 Socket 3, который позволяет устанавливать твердотельные накопители с интерфейсом SATA Express формата NGFF 2260/2280.

ASUS H97-Pro Gamer

Звуковая подсистема SupremeFX базируется на современном 7.1-канальном HD-аудиокодеке Realtek ALC1150, а в ее конструкции многое сделано для повышения качества воспроизведения: для уменьшения влияния электромагнитных помех звуковой чип накрыт металлическим экраном, а в проводниках печатной платы сделан зазор, отделяющий аудиотракт от высокочастотных цепей «материнки». Кроме того, в звуковой подсистеме используются качественные японские конденсаторы ELNA, а для работы с высокоомными стереогарнитурами установлен операционный усилитель R4580i производства Texas Instruments.

ASUS H97-Pro Gamer

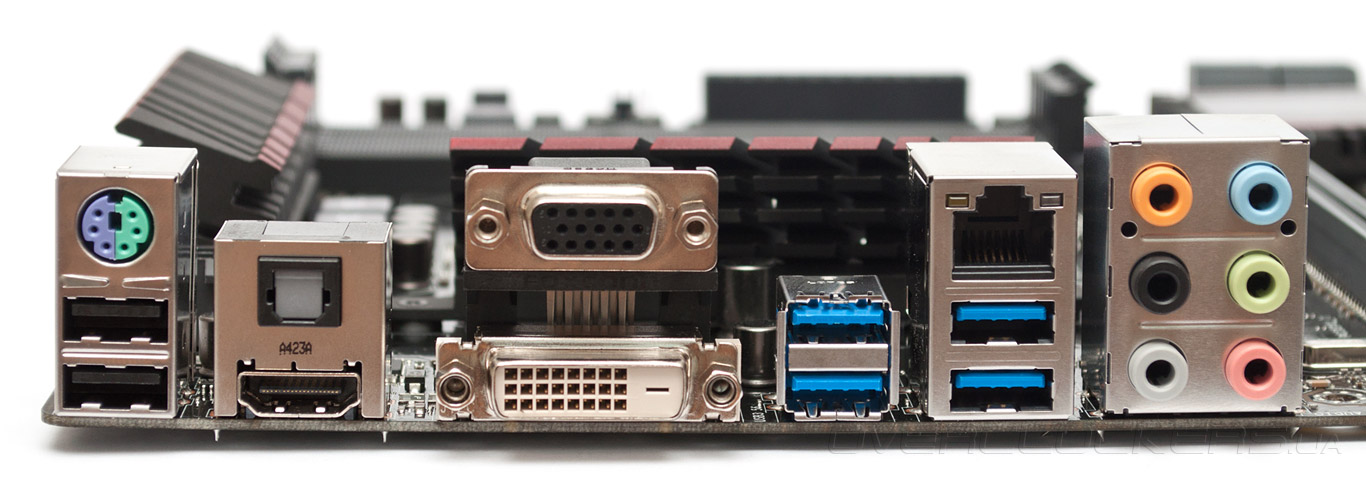

Для подключения периферии ASUS H97-Pro Gamer обладает восемью портами USB 2.0 и шестью разъемами USB 3.0, из которых четыре выведены на заднюю панель. За работу сети Gigabit Ethernet отвечает контроллер Intel I218V, который под управлением программного обеспечения GAMEFIRST II позволяет регулировать полосу пропускания сетевого подключения и приоритеты доступа приложений в Internet. А вот поддержки беспроводных сетей Bluetooth и Wi-Fi новинка лишена, так что пользователям придется устанавливать соответствующий адаптер самостоятельно. В итоге, на задней панели системной платы расположились:
  • комбинированный порт PS/2;
  • два разъема USB 2.0 и четыре USB 3.0;
  • оптический выход S/PDIF;
  • видеовыходы DisplayPort, D-Sub и HDMI;
  • сетевая розетка RJ-45;
  • шесть аналоговых аудиовыходов.
ASUS H97-Pro Gamer

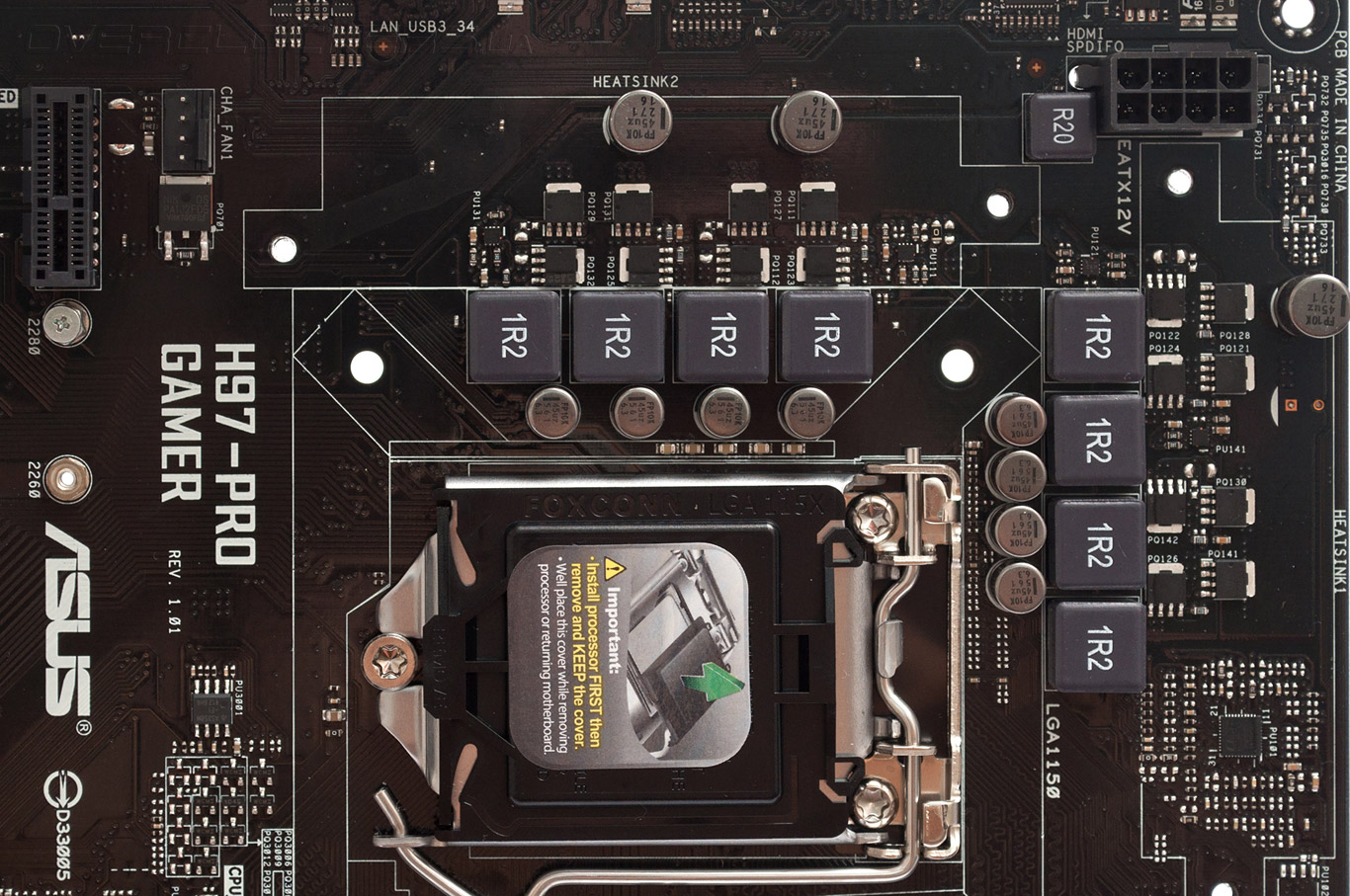

Так как ASUS H97-Pro Gamer позиционируется в качестве решения для любителей компьютерных игр, которым не чужд интерес к разгону, плата имеет довольно мощную подсистему электропитания. Напряжение подводится при помощи восьмиконтактного разъема, а сам процессорный VRM выполнен по восьмиканальной схеме. В качестве силовых элементов используются традиционные MOSFET с низким сопротивлением открытого канала. Преобразователь напряжения управляется цифровым ШИМ-контроллером с загадочной маркировкой DIGI+ EPU ASP1252, так что о его возможностях и характеристиках остается лишь догадываться.

ASUS H97-Pro Gamer

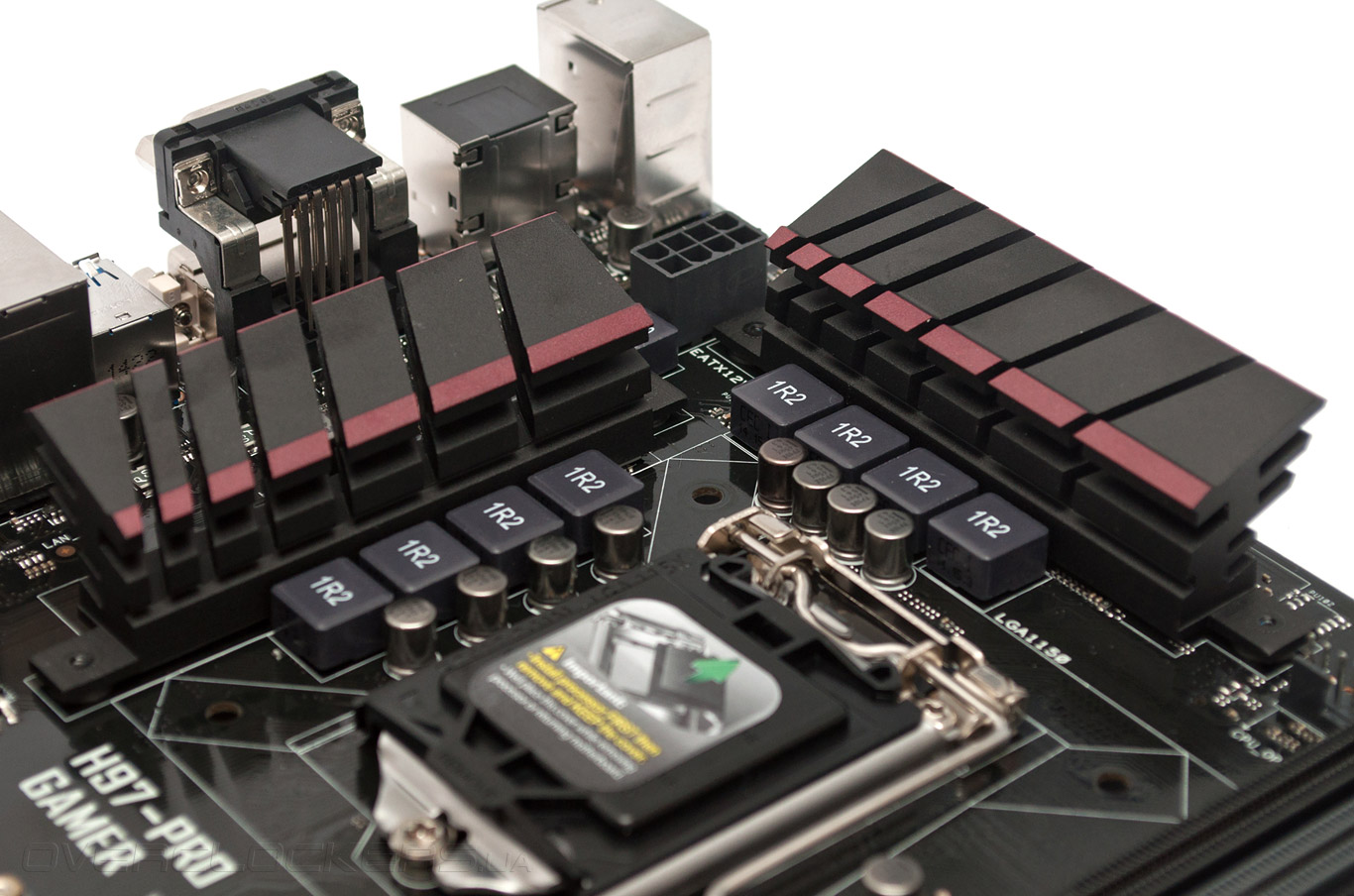

Тепло от силовых элементов отводится парой крупных радиаторов. Охладители отлично справляются со своей задачей, но все-таки стоит позаботиться об их интенсивном обдуве, особенно при разгоне. К слову, материнская плата оснащена пятью четырехконтактными разъемами для подключения вентиляторов с возможностью регулировки скорости вращения посредством ШИМ.

ASUS H97-Pro Gamer

Конструкция имеет надежное винтовое крепление, а в качестве термоинтерфейса используются толстые прокладки из серого резиноподобного материала.

ASUS H97-Pro Gamer

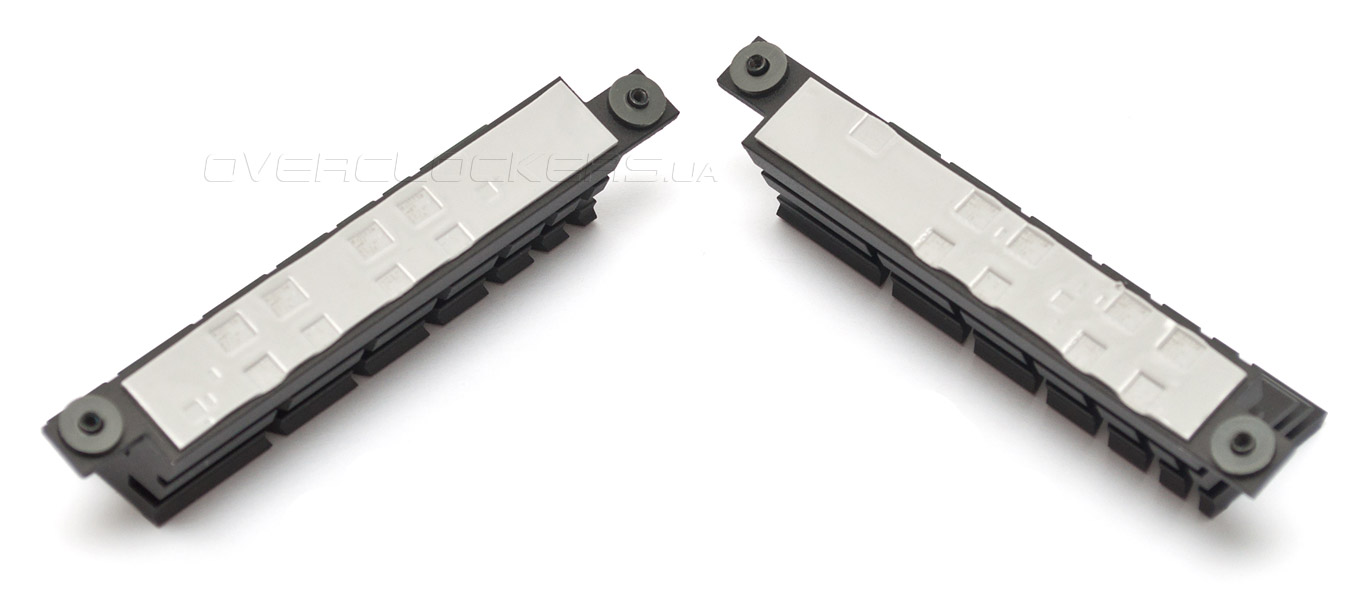

Микросхема системной логики охлаждается массивным плоским радиатором, эффективности которого хватает в любом режиме работы благодаря невысокому тепловыделению чипсета.

ASUS H97-Pro Gamer
Оверклокинг. Только слепой не увидит различий!
