Обзор и тестирование системной платы ASUS Maximus VII Hero на чипсете Intel Z97

Признаться, анонса процессоров Intel Haswell Refresh, а именно моделей Devil’s Canyon, мы, как и множество любителей оверклокинга, ждали с надеждой и нетерпением. Обещанные чипмейкером улучшения сулили повышение разгонного потенциала, но из обзора Core i5-4690K стало очевидным, что добиться существенного прироста частоты без «скальпирования» и замены термоинтерфейса на «жидкий металл», увы, не суждено. Требования к платформе у обновленных процессоров по сравнению с «обычными» Haswell ничуть не поменялись, тем не менее, производители системных плат поспешили разнообразить свои модельные ряды «материнками» на базе чипсета Intel Z97. Не так давно мы с вами познакомились с высоконадежной ASUS Sabertooth Z97 Mark 2 из семейства The Ultimate Force, а сегодня вашему вниманию предлагается обзор решения из игровой серии Republic of Gamers — системной платы ASUS Maximus VII Hero.

ASUS Maximus VII Hero

Новинка выполнена в формате АТХ, она базируется на системной логике Intel Z97, которая предлагает максимальные возможности расширения и полный спектр возможностей по разгону Intel Haswell. Об всем этом вы узнаете из нашего сегодняшнего материала, а пока, предлагаю ознакомиться с техническими характеристиками материнской платы.

Модель ASUS Maximus VII Hero
Чипсет Intel Z97
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*/3100*/3200* (OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
3 x PCI Express 2.0 x1
Слоты PCI
Встроенноевидеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы D-Sub, DVI, HDMI
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (4 разъема на задней панели, Intel Z97)
7 х 2.0 (2 разъема на задней панели, Intel Z97)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z97)
2 канала SATA 6 Гбит/с (ASM1061)
SATA Express 1 x M.2 Socket 3 (Intel Z97)
eSATA
RAID 0, 1, 5, 10 (Intel Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel I218V (GigabitEthernet)
Thunderbolt
FireWire
COM 1 (внутренний)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности KeyBot, LANGuard, MemOK!, TrueVolt USB,USB BIOS Flashback, звуковая подсистема SupremeFX, индикатор кодов POST, кнопки включения и перегрузки,клавиша Clear_CMOS, поддержка AMD CrossFireX и NVIDIA SLI


Комплект поставки

Материнская плата продается в довольно крупной вертикальной коробке, оформление которой безошибочно указывает на принадлежность ASUS Maximus VII Hero к семейству Republic of Gamers. На лицевой стороне помимо наименования модели и логотипа серии ROG нанесены значки, определяющие совместимость устройства с новейшей ОС Microsoft Windows 8.1, поддержку конфигураций AMD CrossFireX и NVIDIA SLI, а также вывод изображения со встроенной видеокарты в разрешении 4К.

ASUS Maximus VII Hero

Обратная сторона коробки гораздо более информативна. Здесь указана подробная спецификация и приведено схематическое изображение задней панели материнской платы, а также обозначены ключевые особенности новинки. Среди них отмечу продвинутую звуковую подсистему SupremeFX, цифровой преобразователь напряжения Extreme Engine DIGI+ III, а также функцию KeyBot, позволяющую создавать макро-команды для клавиатуры и задавать «горячие клавиши». Конечно, на этом инновации не ограничиваются, о них мы продолжим говорить в процессе обзора.

ASUS Maximus VII Hero

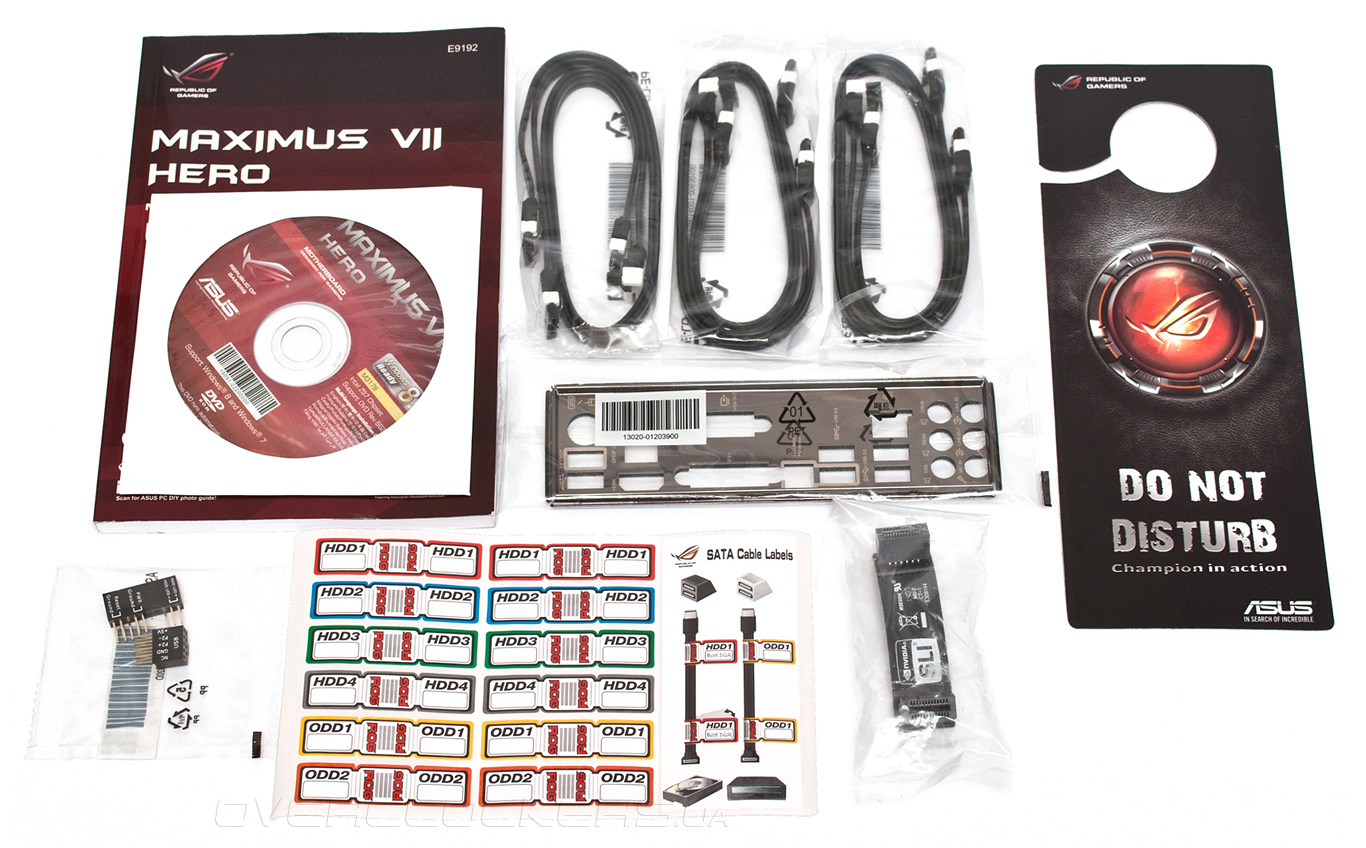

Что касается комплекта поставки, то лично меня Maximus VII Hero отнюдь не удивила. Среди дополнительных принадлежностей нашлись:
  • заглушка на заднюю панель I/O Shield;
  • шесть кабелей SATA 6 Гбит/с;
  • набор наклеек для маркировки кабелей;
  • мостик NVIDIA SLI;
  • набор коннекторов Q-Connectors;
  • DVD-диск с драйверами и ПО;
  • подробное руководство пользователя;
  • наклейка с логотипом ROG;
  • табличка на ручку двери «Do not disturb»
ASUS Maximus VII Hero

Набор аксессуаров в целом разнообразный, но ничего особенного в нем нет, подобный комплект можно встретить у конкурирующих моделей среднего уровня.


Дизайн

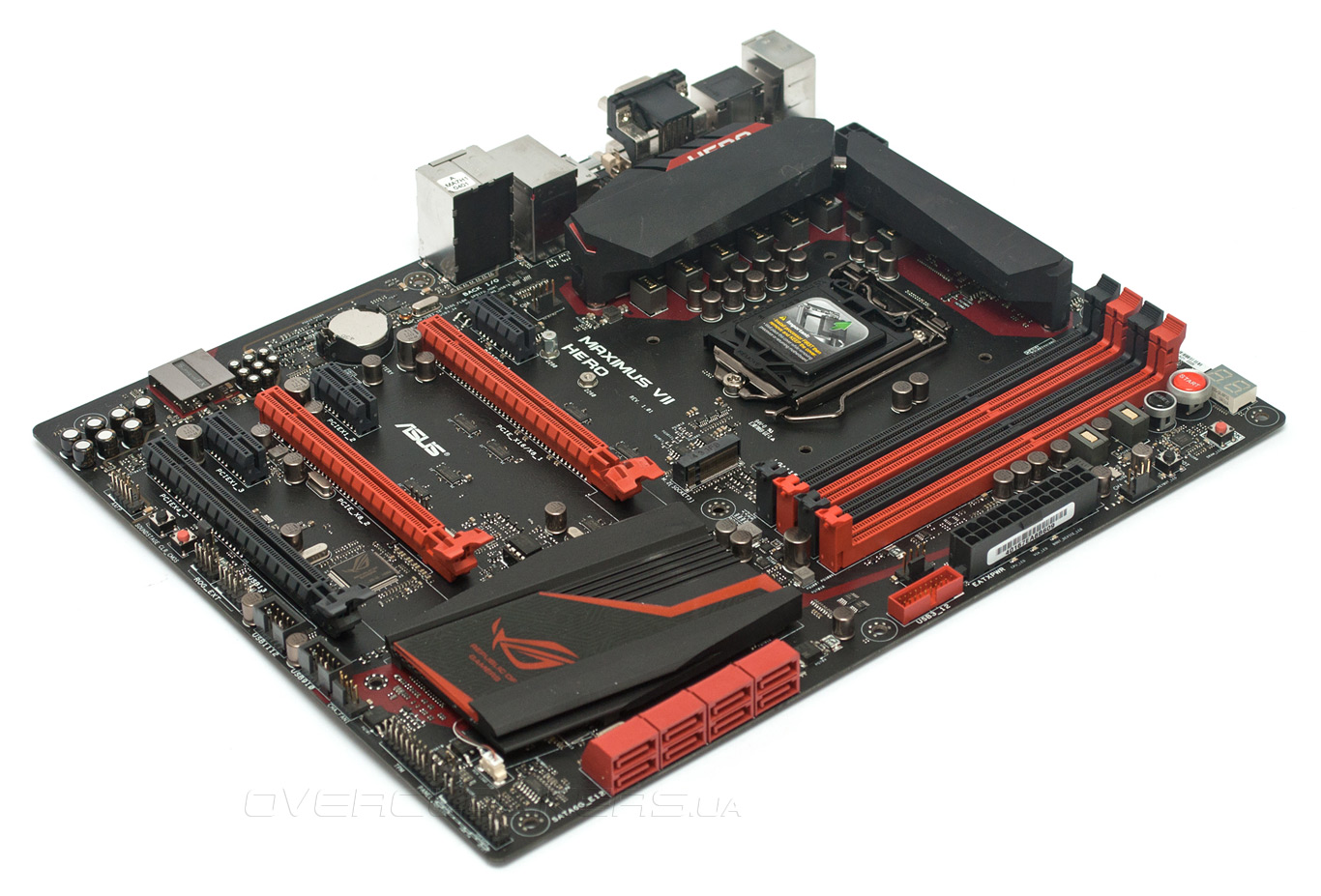

Конструкция материнской платы во многом напоминает дизайн представителя серии Republic of Gamers предыдущего поколения — ASUS Maximus VI Hero, в основе которого лежит чипсет Intel Z87. Первое, на что обращаешь внимание при взгляде на новинку — это двухцветный окрас текстолита. Такое решение вряд ли влияет на работу системной платы, а служит, скорее всего, в эстетических целях. Что касается расположения узлов материнской платы, то его можно охарактеризовать как удобное, так что самостоятельная сборка должна пройти без проблем.

ASUS Maximus VII Hero

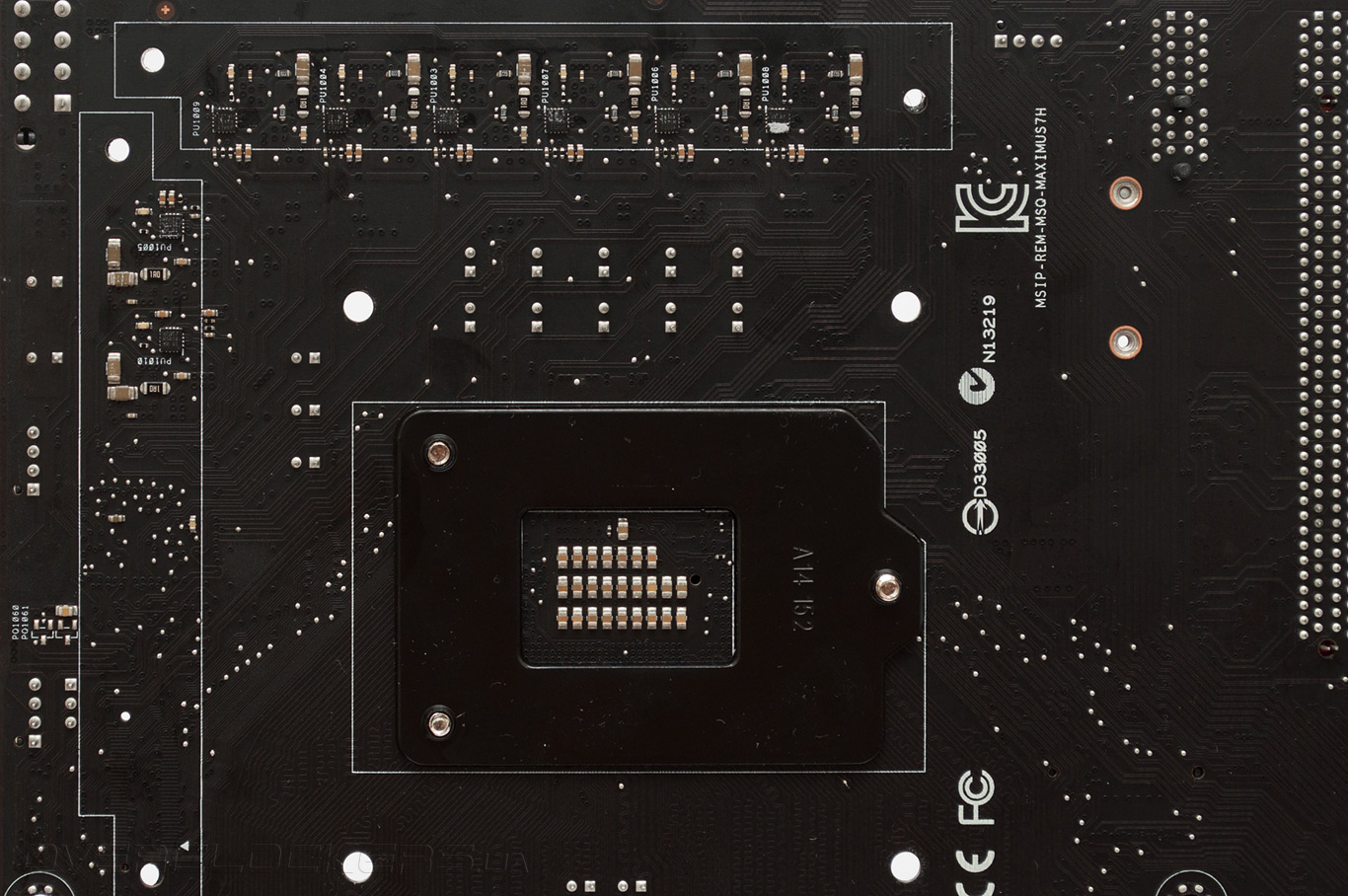

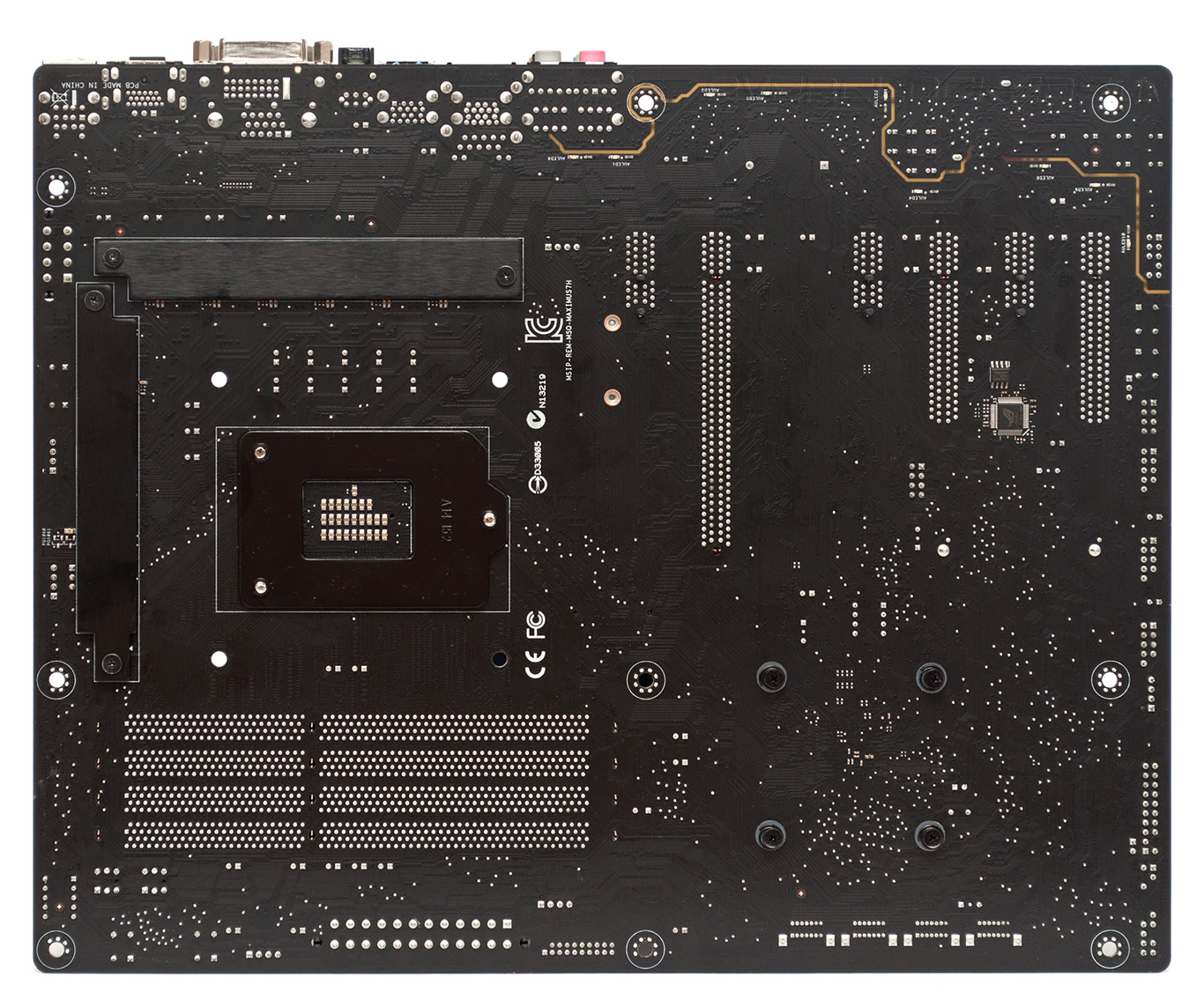

C обратной стороны РСВ в районе процессорного разъема находятся две металлические пластины, какие-либо другие компоненты, мешающие установке кулеров, отсутствуют.

ASUS Maximus VII Hero

ASUS Maximus VII Hero оснащена четырьмя слотами DIMM для установки модулей ОЗУ стандарта DDR3 суммарным объемом до 32 ГБ включительно. Производитель сообщает о поддержке тактовых частот свыше 3000 МГц, правда, в этом случае решающим фактором становится сам комплект оперативной памяти. Организацию графической подсистемы обеспечивают пара разъемов PCI Express 3.0 x16, которые могут работать по схеме «х16+х0» или «х8+х8». Третий порт PCI Express 2.0 х16 функционирует в режиме х4, но автоматически переключается в х1, как только задействуется хотя бы один из трех слотов PCI-E 2.0 x1 или разъем М.2.

ASUS Maximus VII Hero

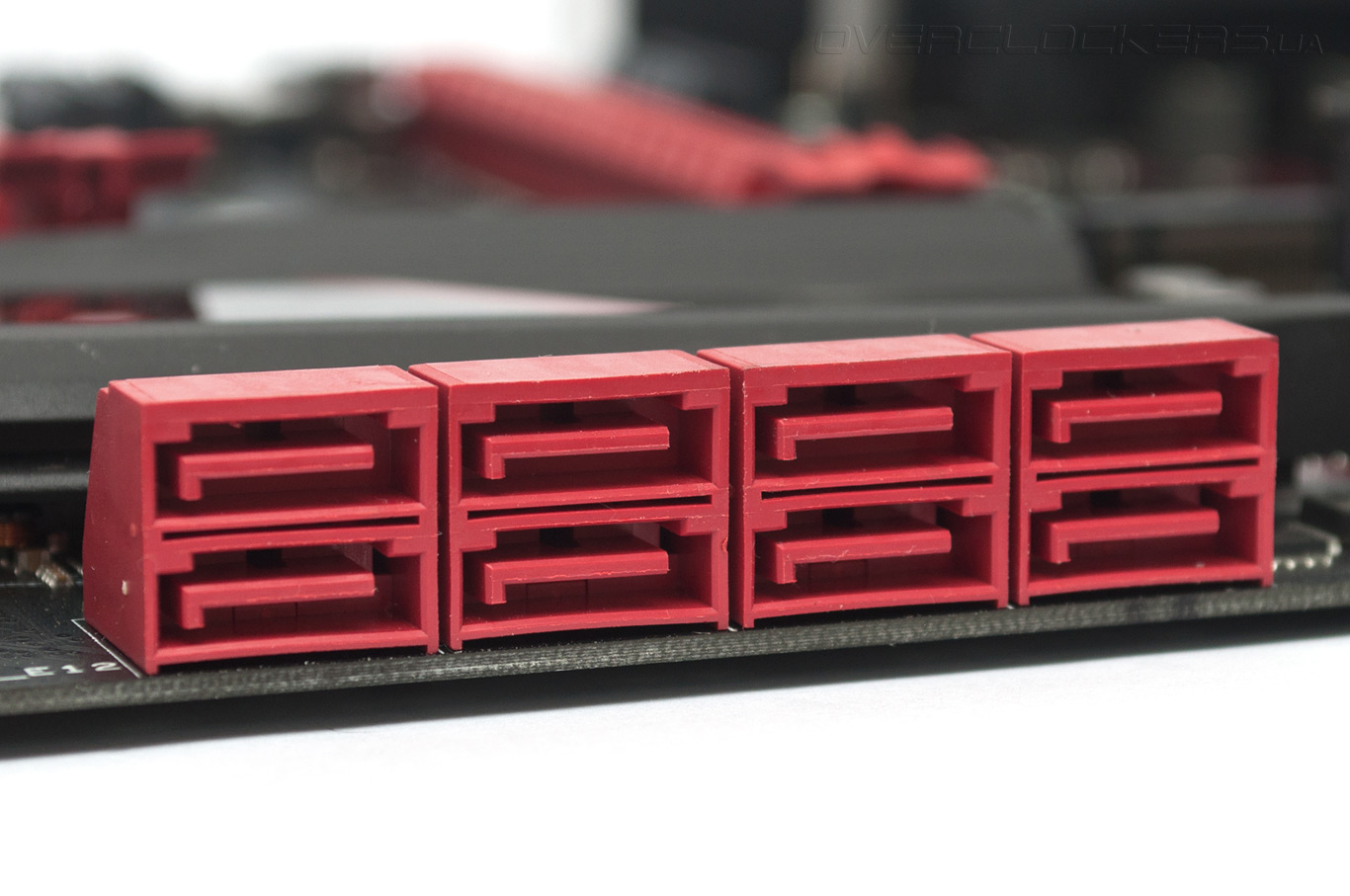

Для организации дисковой подсистемы материнская плата предлагает восемь портов SATA 6 Гбит/с, из которых две штуки обслуживаются контроллером ASM1061, а за работу шести оставшихся отвечает системная логика. Чипсетные разъемы поддерживают технологию кэширования Intel Smart Response и возможность объединения дисков в массивы RAID 0, 1, 5 и 10.

ASUS Maximus VII Hero

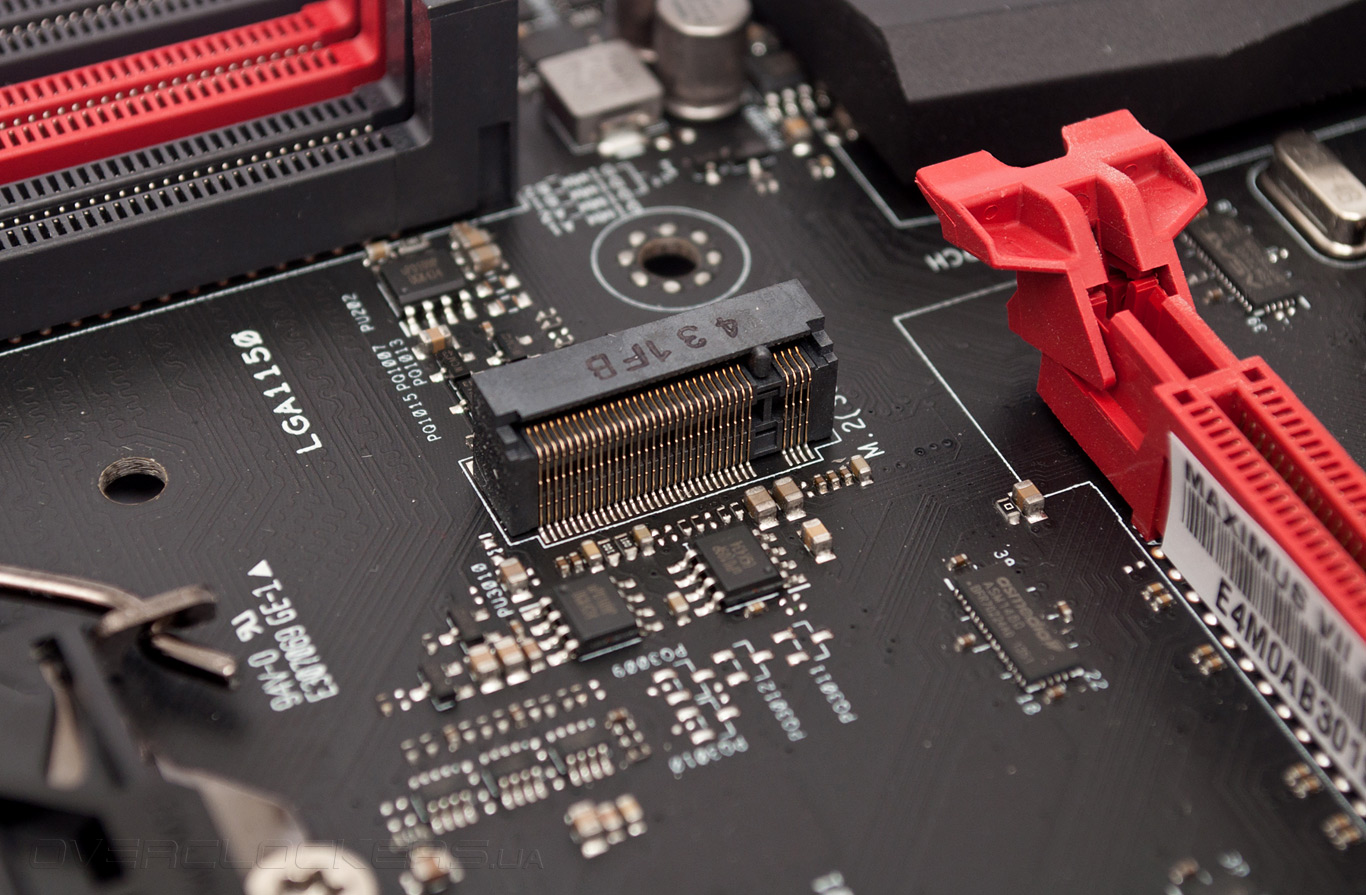

Системная плата обеспечивает поддержку твердотельных накопителей с интерфейсом SATA Express в формате NGFF 2260/2280. Для этих целей служит слот М.2, расположенный между процессорным сокетом и первым портом PCI Express 3.0 x16.

ASUS Maximus VII Hero

Отдельного упоминания заслуживает звуковая подсистема SupremeFX, базирующаяся на современном HDА-кодеке Realtek ALC1150. Низкочастотные цепи аудиокарты отделены изолирующим зазором в медных проводниках, сам чип наделен металлическим экраном, а в схеме используются качественные японские конденсаторы ELNA. Есть поддержка технологии виртуального звучания Sonic SoundStage, которая обеспечивает реалистичные эффекты в видеоиграх. За подключение к локальной сети Gigabit Ethernet отвечает контролер Intel I218V, сама сетевая розетка оснащена дополнительной защитой LANGuard, оберегающей электронику от повреждения, например, во время грозы. Для работы со скоростной периферией ASUS Maximus VII Hero располагает шестью чипсетными портами USB 3.0, из которых четыре выведены на заднюю панель, а еще два выполнены в виде внутренних разъемов на печатной плате.

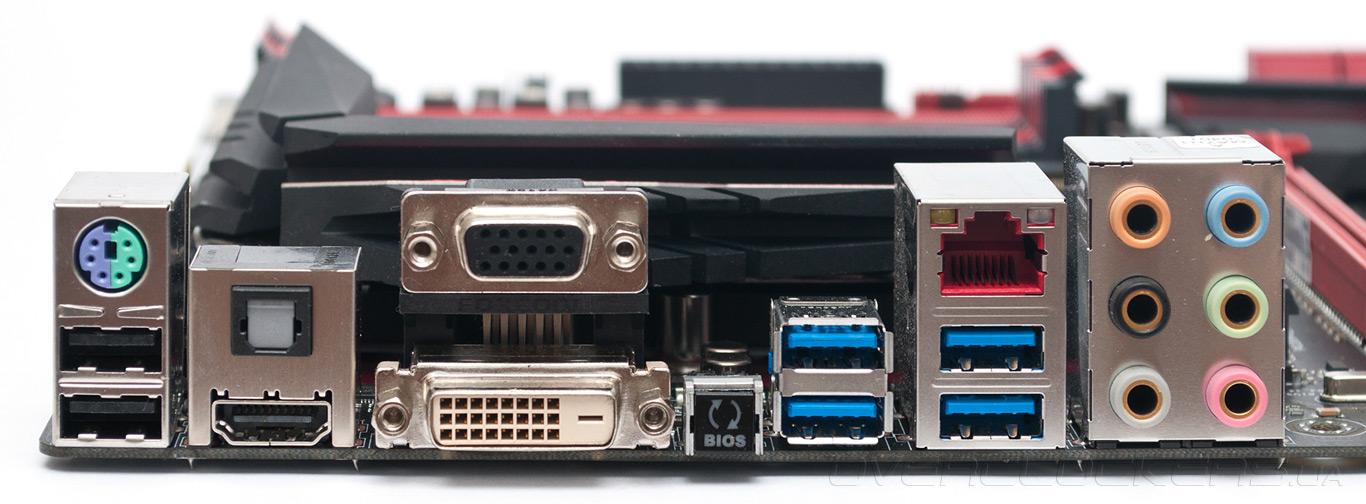

В итоге, на задней панели новинки нашлось место для:
  • комбинированного разъема PS/2;
  • четырех портов USB 3.0 и пары разъемов USB 2.0;
  • кнопки USB_Flashback;
  • оптического порта S/PDIF Out;
  • видеовыходов D-Sub, DVI и HDMI 1.4a;
  • сетевой розетки RJ-45;
  • шести аналоговых звуковых выходов.
ASUS Maximus VII Hero

Системная плата не поддерживает беспроводные сети Bluetooth и Wi-Fi, а также интерфейсы eSATA и Thunderbolt, но последний, впрочем, достаточно редко востребован. Зато, ASUS Maximus VII Hero позволяет подключить сразу три монитора, а с помощью технологии USB BIOS Flashback, кнопка управления которой выведена на заднюю панель, можно быстро обновить или восстановить прошивку со сменного накопителя.

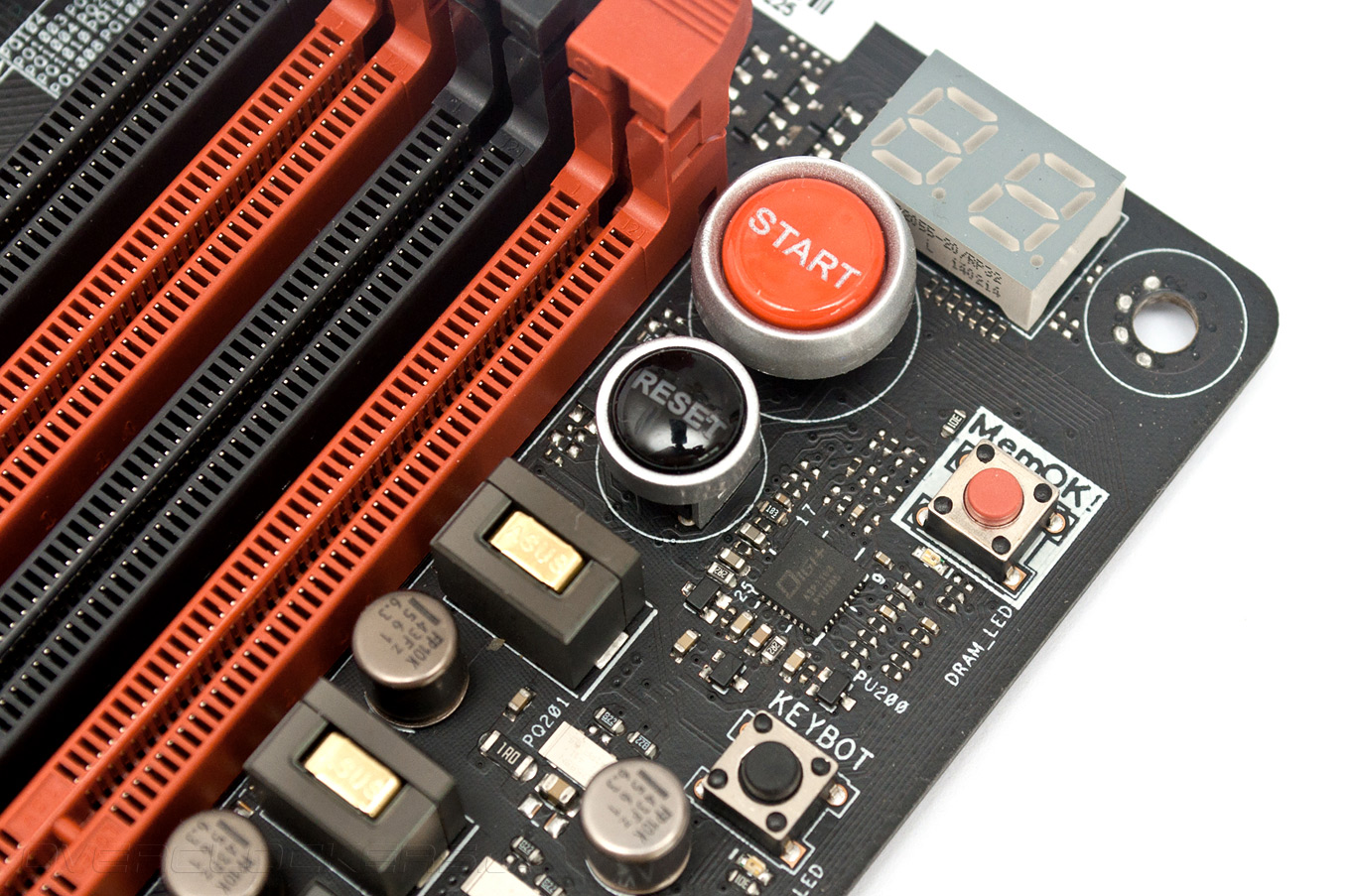

Из дополнительных возможностей новинки следует отметить наличие индикатора кодов POST, клавиш включения и перегрузки, а также функцию MemOK!, позволяющую загрузить UEFI Setup в случае установки нерабочих параметров ОЗУ. Там же находится клавиша KeyBot, запускающая одноименную технологию, которая предназначена для задания макро-команд клавиатуры и назначения «горячих клавиш». Правда, для ее работы требуется программная составляющая, о которой мы поговорим в одном из следующих разделов. Единственное, чего не хватает Maximus VII Hero — это контактных площадок для измерения напряжения.

ASUS Maximus VII Hero

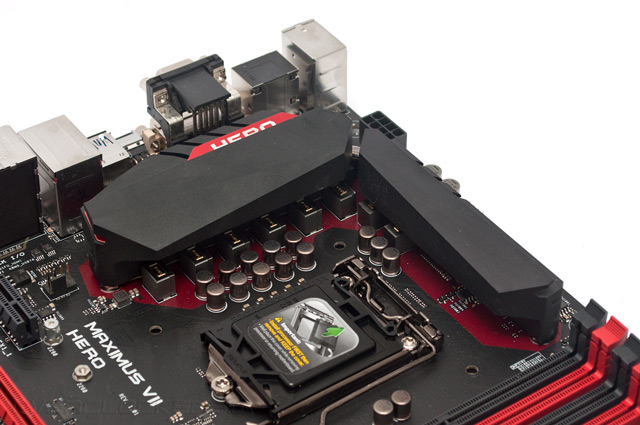

Для подключения вентиляторов героиня сегодняшнего обзора оснащена шестью четырехконтактными разъемами с поддержкой управления скоростью при помощи ШИМ. Для регулировки частоты вращения одного из корпусных кулеров можно использовать показания внешнего термодатчика, который подключается к специальным контактам на PCB, но самого сенсора в комплекте поставки нет. Компоненты силовой подсистемы охлаждаются парой массивных радиаторов, соединенных тепловой трубкой.

ASUS Maximus VII Hero

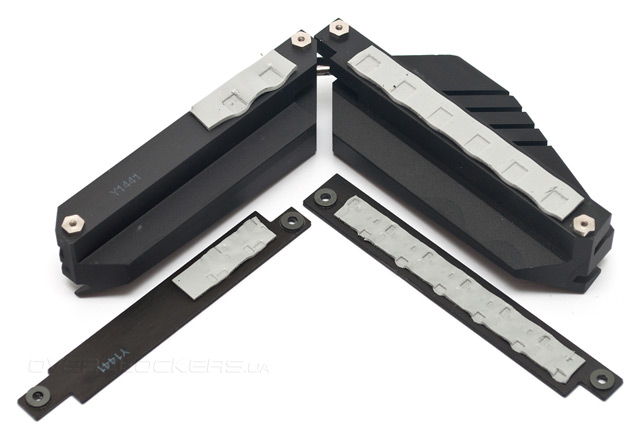

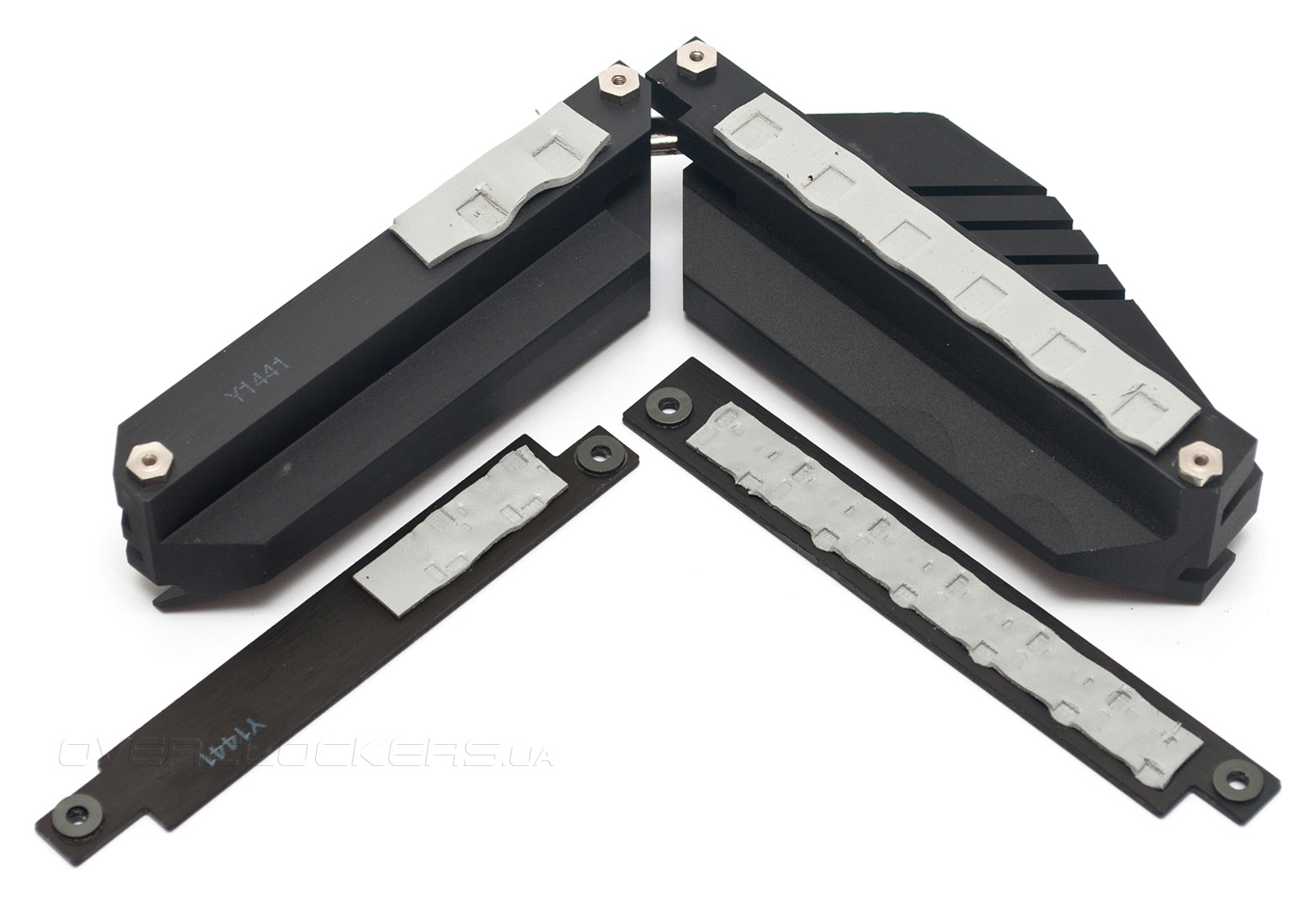

В качестве термоинтерфейса используются толстые прокладки из резиноподобного материала, а сама конструкция имеет надежное винтовое крепление. С обратной стороны радиаторы фиксируются парой металлических пластин, предотвращающих деформацию текстолита и улучшающих температурный режим.

ASUS Maximus VII Hero

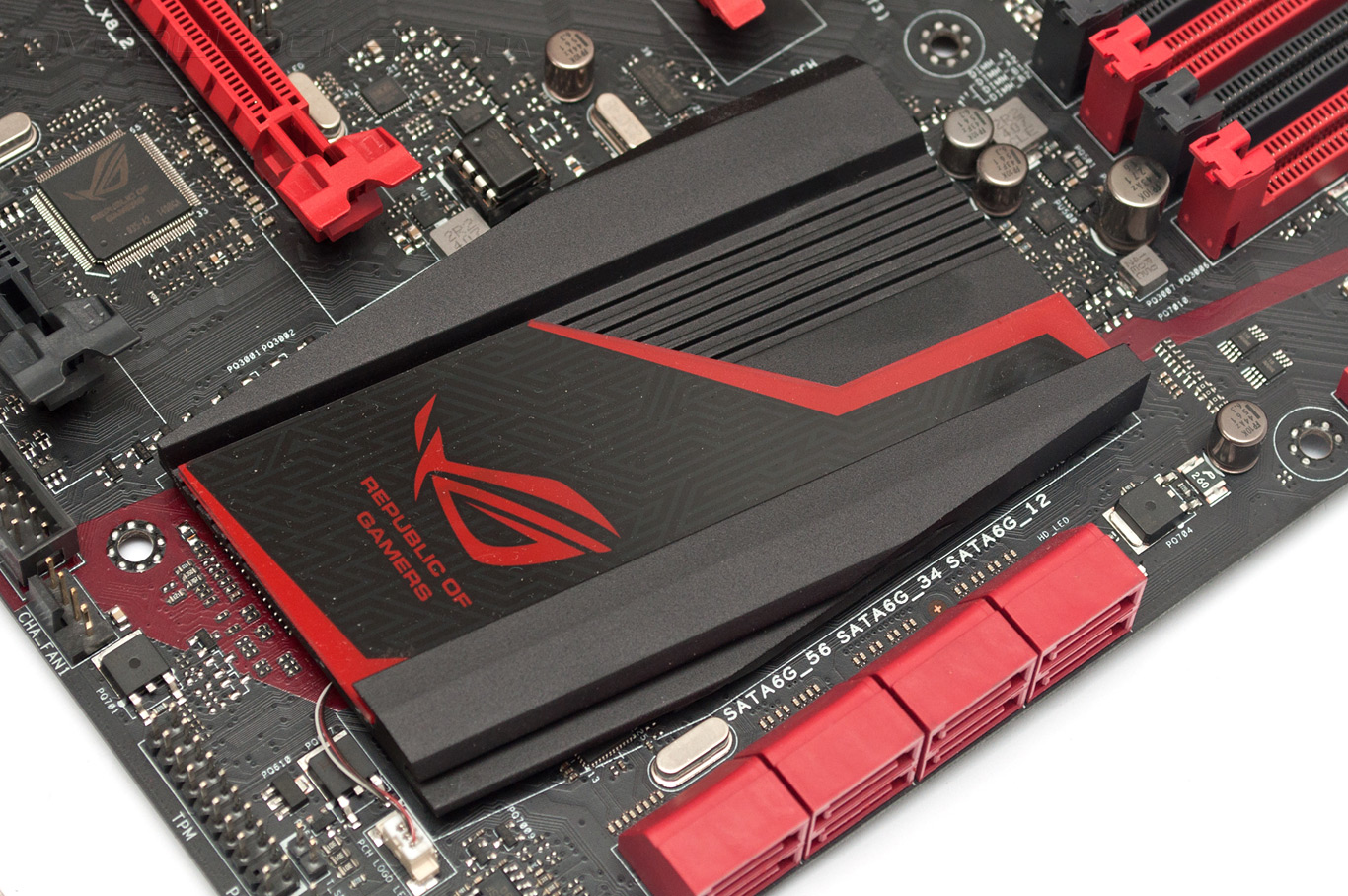

Избыточное тепло от чипсета отводится с помощью крупного плоского охладителя. К его эффективности нет ни малейших претензий, тогда как любители моддинга оценят подсветку логотипа ROG, находящегося на радиаторе.

ASUS Maximus VII Hero

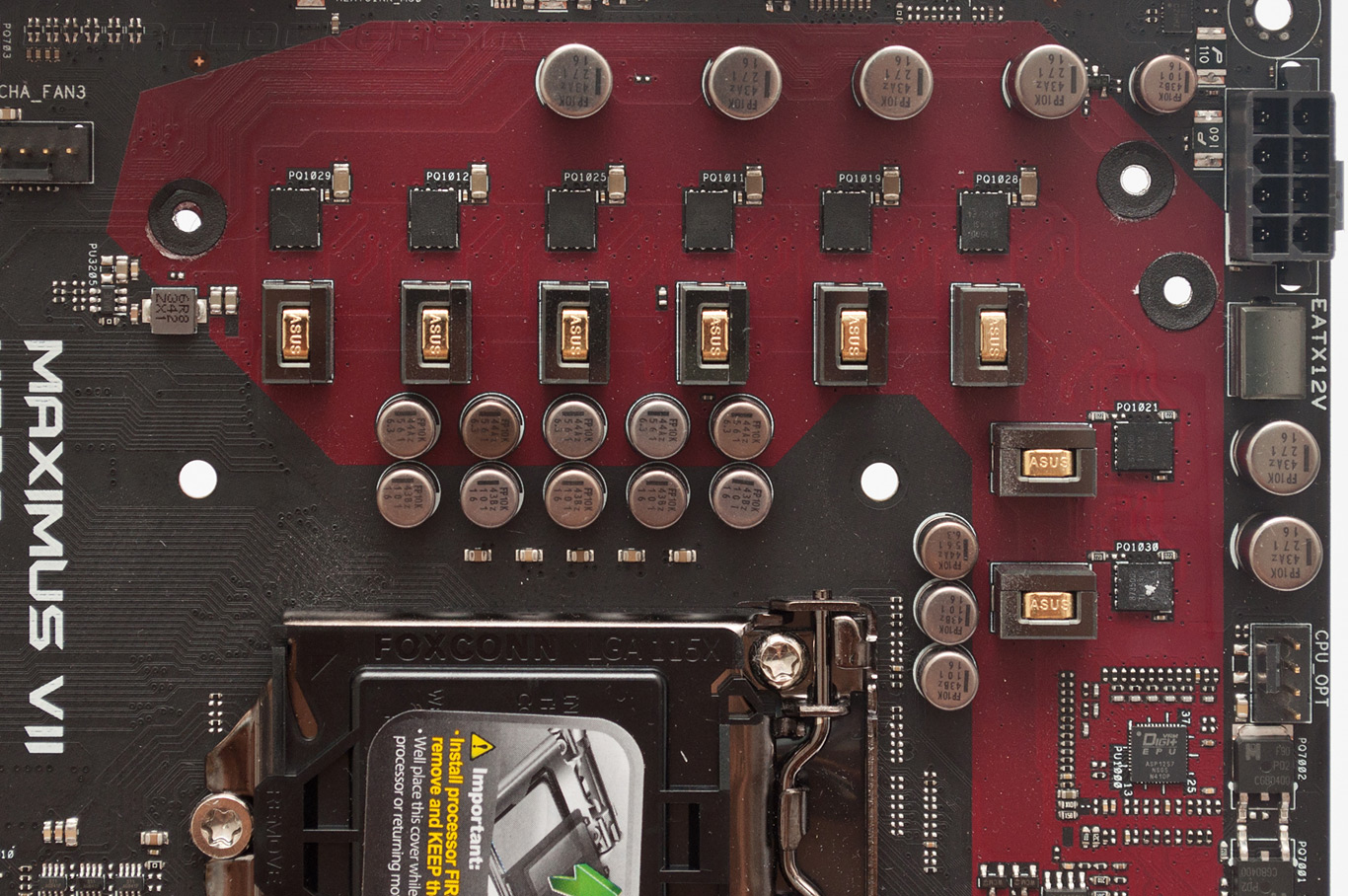

Что касается силовой подсистемы, то ASUS отдал предпочтение проверенной конструкции, которая используется, например, в старших моделях, таких как Maximus VI Extreme. Преобразователь напряжения построен по восьмиканальной схеме, в качестве силовых элементов используются интегральные сборки NexFET производства Texas Instruments. За управление отвечает цифровой ШИМ-контроллер DIGI+ VRM EPU c маркировкой ASP1257, а дополнительное питание подводится при помощи восьмиконтактного разъема.

ASUS Maximus VII Hero

C обратной стороны печатной платы находятся восемь микросхем-драйверов, которые выделяют минимальное количество тепла, так что об их перегреве можно не беспокоиться.

ASUS Maximus VII Hero
