Обзор и тестирование материнской платы ASUS Maximus VI Extreme — флагманской модели серии Republic of Gamers

Системные платы ASUS из семейства Republic of Gamers неизменно вызывают самый живой интерес у компьютерных энтузиастов и профессиональных оверклокеров, поскольку эти продукты сочетают максимальную функциональность и выдающиеся возможности для разгона. Семейство ROG для платформы Intel LGA1150 весьма разнообразно, мы уже познакомились с некоторыми его представителями: миниатюрной моделью Maximus VI Impact, сравнительно доступной Maximus VI Hero и универсальной Maximus VI Gene. На вершине продуктовой линейки Republic of Gamers находятся Maximus VI Extreme — наиболее продвинутая из системных плат ASUS, которая вобрала в себя все самые последние наработки в области возможностей расширения и разгона.

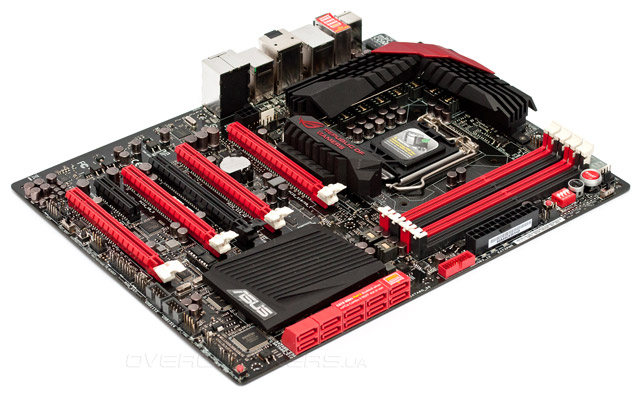

ASUS Maximus VI Extreme


В основе новинки лежит системная логика Intel Z87, базовая функциональность которой расширена за счет целого рядя дополнительных контроллеров, которые наделяют Maximus VI Extreme поддержкой самых современных интерфейсов.

Модель ASUS Maximus VI Extreme
Чипсет Intel Z87
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/ 2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*/3100* (*— OC), максимум 32 ГБ
Слоты PCI-E 5 PCI Express 3.0 x16 (x16+x0+x0+x0+х0, x8+x0+x8+x0+x0, x8+x16+x0+x8+x0, x8+x16+x0+x8+x8)
1 PCI Express 2.0 x4
1 mini-PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы DisplayPort, HDMI
Количество подключаемых вентиляторов 8x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 10 x 3.0 (6 разъемов на задней панели, Intel Z87+ASM1074)
8 x 2.0 (2 разъема на задней панели, Intel Z87)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z87)
4 канала SATA 6 Гбит/с (ASM1061)
eSATA
RAID 0, 1, 5, 10 (Intel Z87)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel I217V (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности DirectKey, MemOK!, mPCIe Combo II, OC Panel, ROG Connect, USB BIOS Flashback, адаптер беспроводных сетей Bluetooth 4.0/Wi-Fi (IEEE 802.11 b/g/n/ac), индикатор кодов POST, кнопки включения и перегрузки, AMD CrossFireX, NVIDIA SLI


Комплект поставки

Дизайн коробки, в которой поставляется ASUS Maximus VI Extreme, с перового взгляда выдает нё принадлежность к серии Republic of Gamers: тревожные алые тона, лаконичное оформление.

ASUS Maximus VI Extreme

С обратной стороны упаковки можно прочесть спецификацию системной платы и ознакомиться с конфигурацией задней панели. Здесь же находится информация о главных особенностях Maximus VI Extreme: внешнем блоке управления разгоном OC Panel, наличии мощной цифровой подсистемы питания CPU Extreme Engine Digi+ III и поддержке конфигураций из четырех видеокарт.

ASUS Maximus VI Extreme

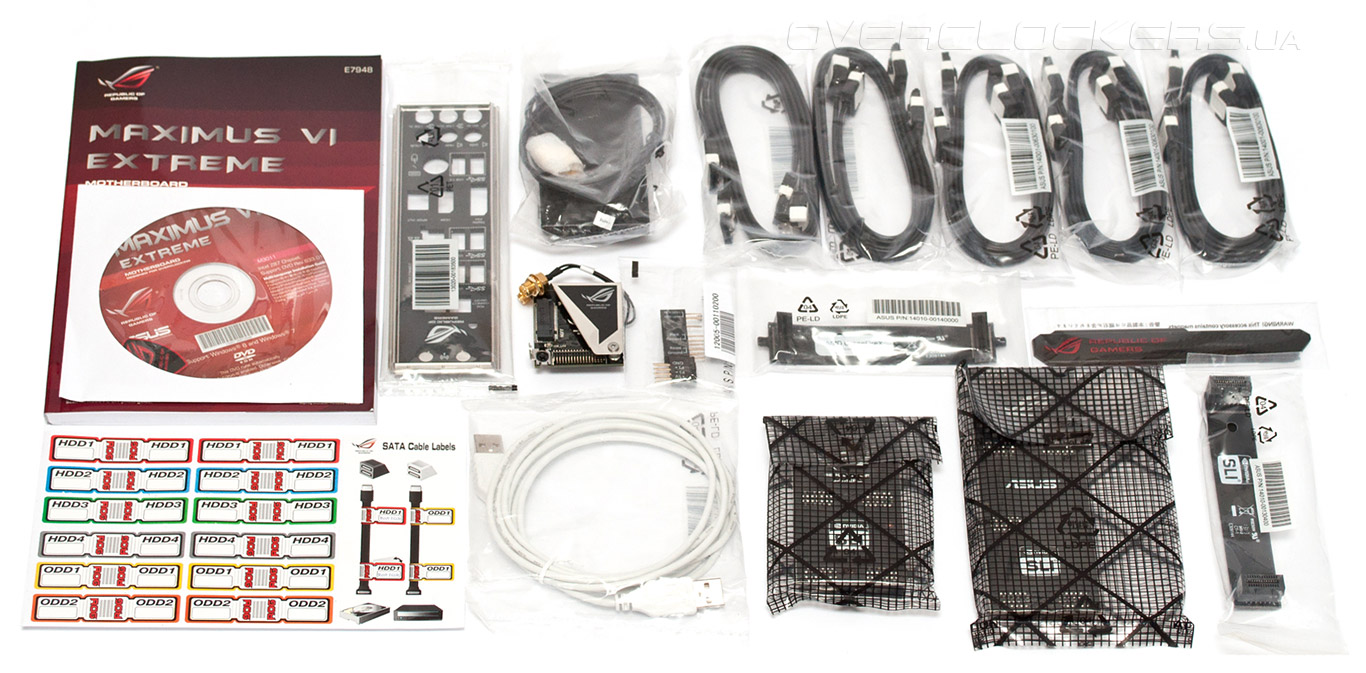

Набор дополнительных принадлежностей включает:
  • заглушку на заднюю панель I/O Shield;
  • десять кабелей SATA 6 Гбит/с;
  • три мостика NVIDIA SLI;
  • дочернюю плату mPCIe Combo II с адаптером беспроводных сетей;
  • мостик AMD CrossFireX;
  • набор коннекторов Q-Connectors;
  • антенну Wi-Fi;
  • кабель ROG Connect;
  • комплект наклеек для маркировки кабелей SATA;
  • DVD-диск с драйверами и ПО;
  • подробное руководство пользователя;
  • магнит с логотипом ROG на системный блок.
ASUS Maximus VI Extreme

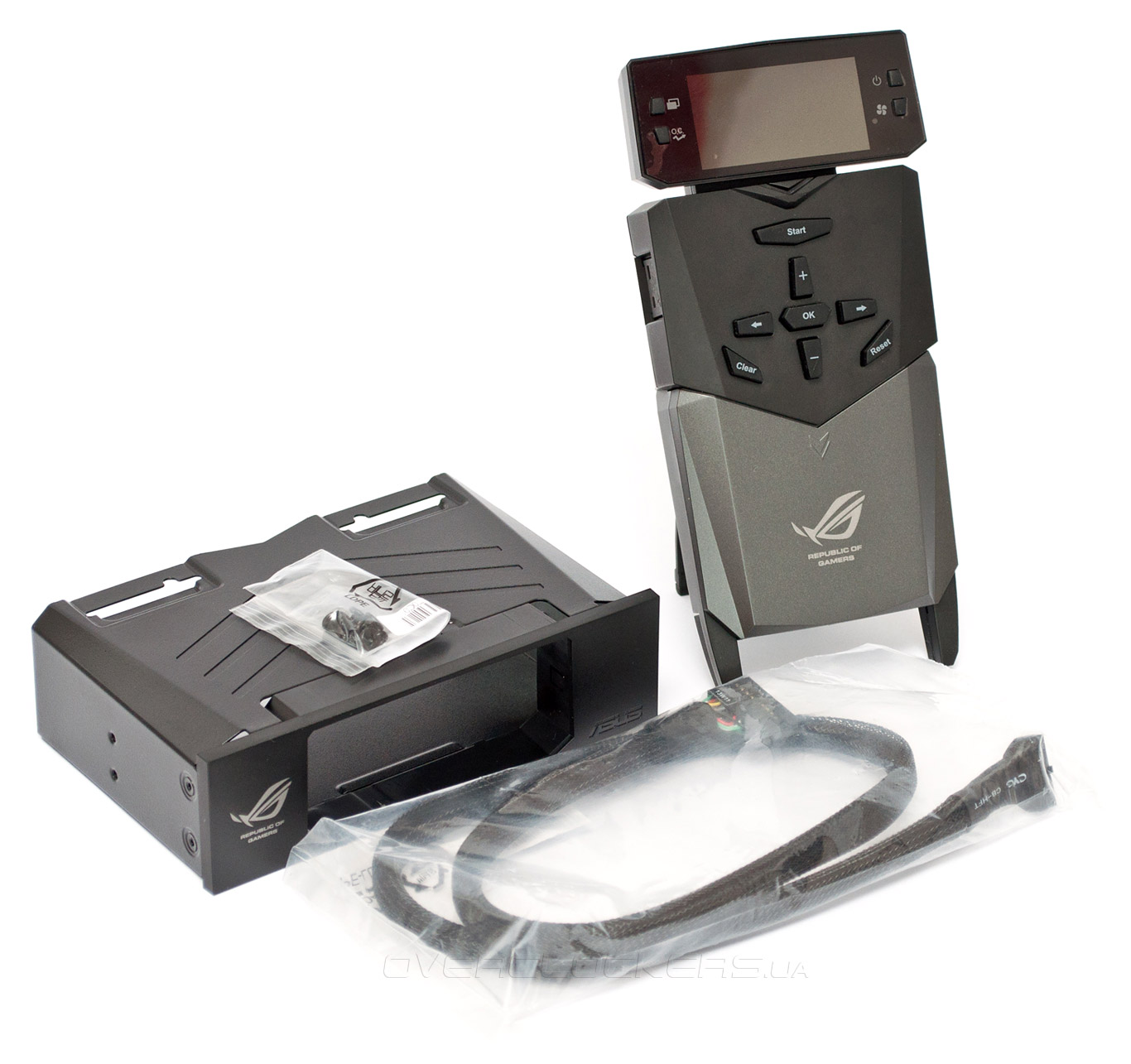

«Изюминкой» комплекта поставки ASUS Maximus VI Extreme является модуль OC Panel, который снабжен интерфейсным кабелем, рамкой-переходником для установки в слот 5,25″ и набором установочных винтов.

ASUS Maximus VI Extreme

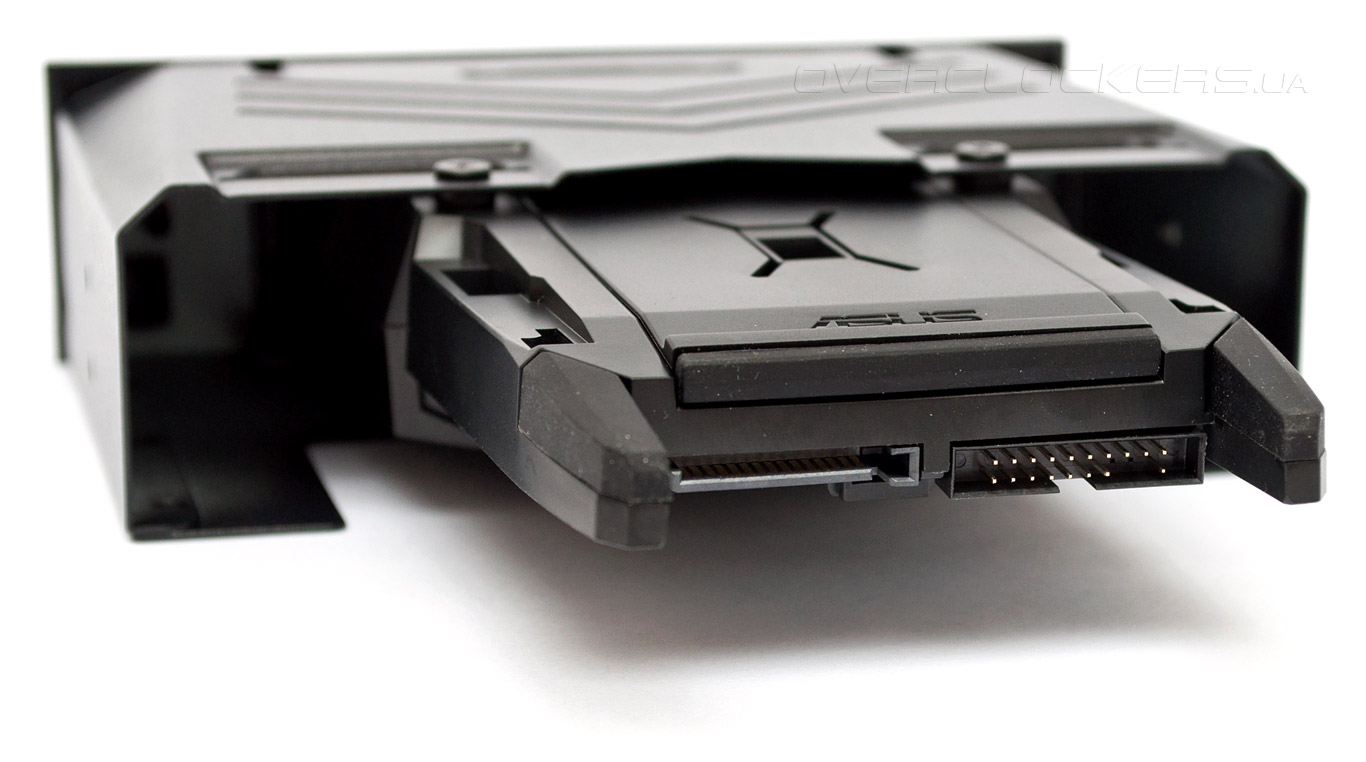

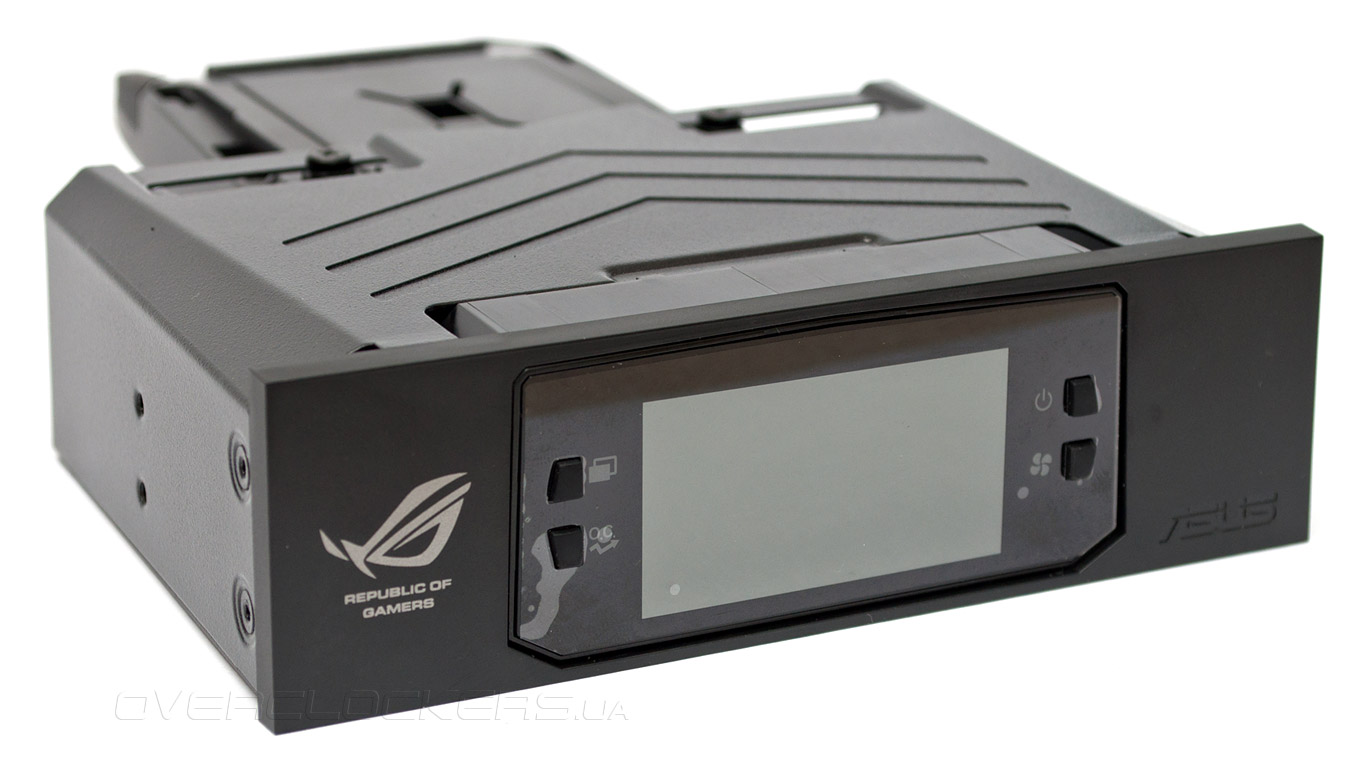

OC Panel имеет набор клавиш и оснащена жидкокристаллическим экраном с диагональю 2,6″, на который выводятся служебная информация и показания аппаратного мониторинга. Устройство предназначено для работы в двух режимах: Normal и Extreme. В первом случае OC Panel монтируется в рамку-переходник, которая устанавливается в свободный слот расширения системного блока.

ASUS Maximus VI Extreme

Для работы внешний модуль требует подключения разъема питания SATA.

ASUS Maximus VI Extreme

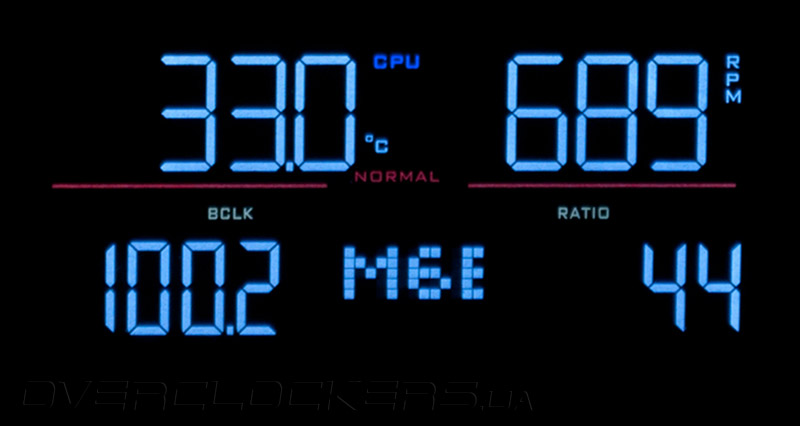

В режиме Normal на дисплее выводятся значение базовой частоты и множителя CPU, его температура и скорость вращения вентилятора процессорного кулера. C помощью клавиш пользователи могут активировать автоматический разгон CPU Level UP и выбирать режимы работы вентиляторов.

ASUS Maximus VI Extreme

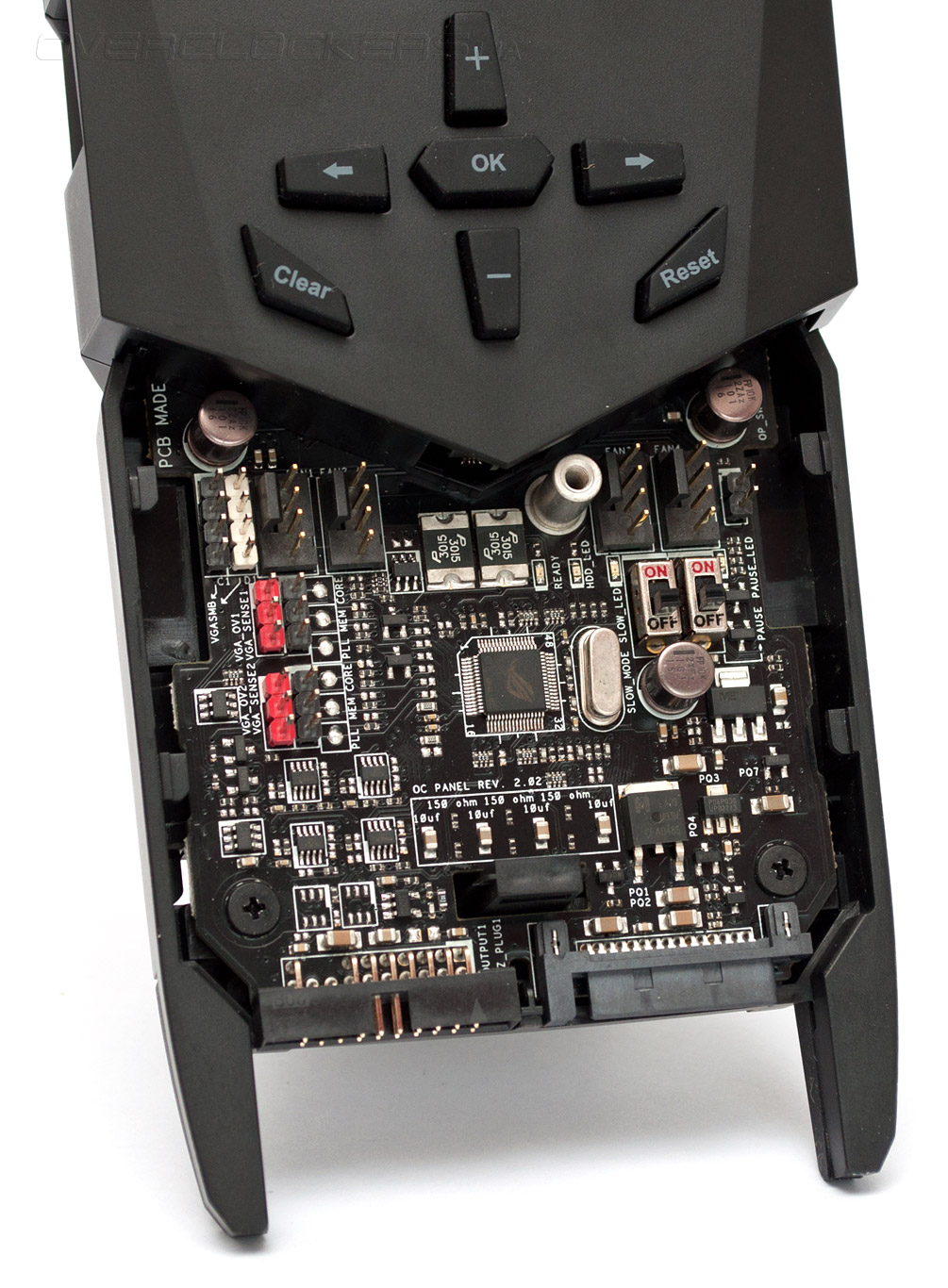

Переключение в режим Extreme превращает OC Panel в мощнейший инструмент для управления разгоном. Под сдвижной передней крышкой находятся два переключателя: Slow Mode, который принудительно снижает частоту центрального процессора, а также Pause Switch, «замораживающий» состояние системы. Таким образом оверклокеры получают возможность, например, долить жидкий азот в испаритель, или удалить образовавшиеся конденсат, не останавливая бенч-сессии. Там же находятся разъемы для подключения четырех дополнительных вентиляторов и порты VGA SMB и VGA Hotwire, с помощью которых можно управлять видеокартами ASUS ROG. Hа левой грани устройства есть колодка Subzero Sense для подключения специальных термопар, рассчитанных на работу при сверхнизких температурах.

ASUS Maximus VI Extreme

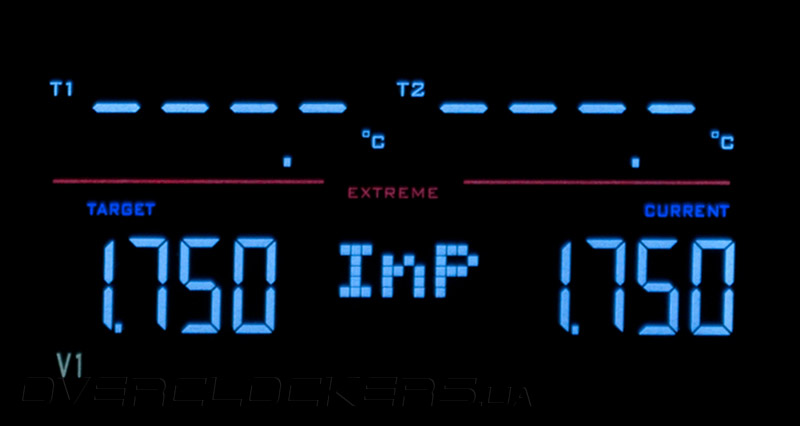

Режим Extreme задействует весь арсенал возможностей OC Panel. Во время загрузки на дисплей выводятся коды POST, в верхней части отображаются показания с двух сенсоров Subzero Sense, а также выводятся текущее и целевое значения параметров быстродействия. При помощи внешнего модуля пользователи могут включать и перегружать материнскую плату, регулировать базовую частоту и коэффициент умножения центрального процессора, а также управлять напряжениями питания.

ASUS Maximus VI Extreme

Заметим, что OC Panel совместима со всеми материнскими платами ASUS семейства ROG для процессоров Intel Haswell, однако, в розничной продаже сей интереснейший аксессуар нам пока что не попадался.


Дизайн

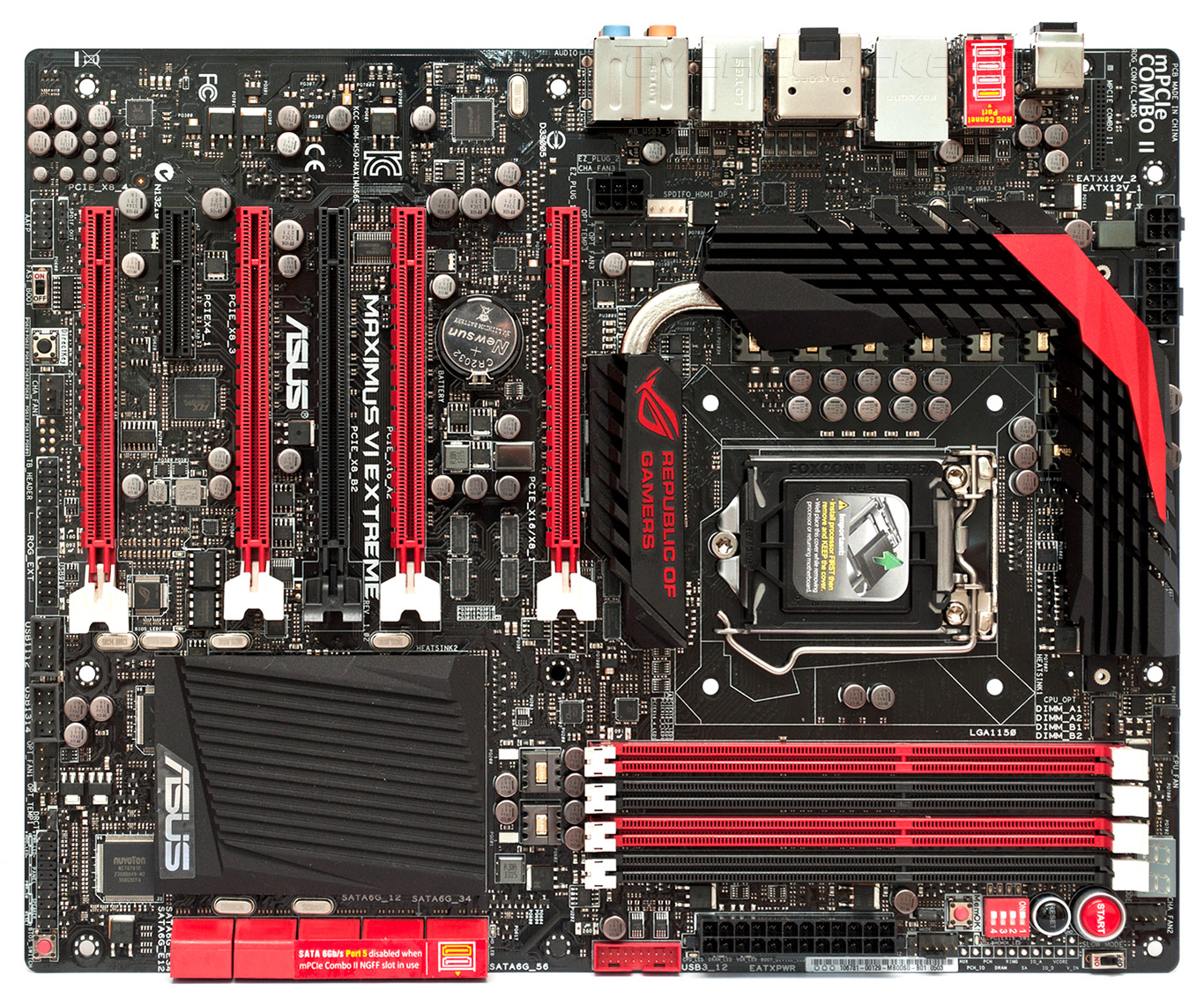

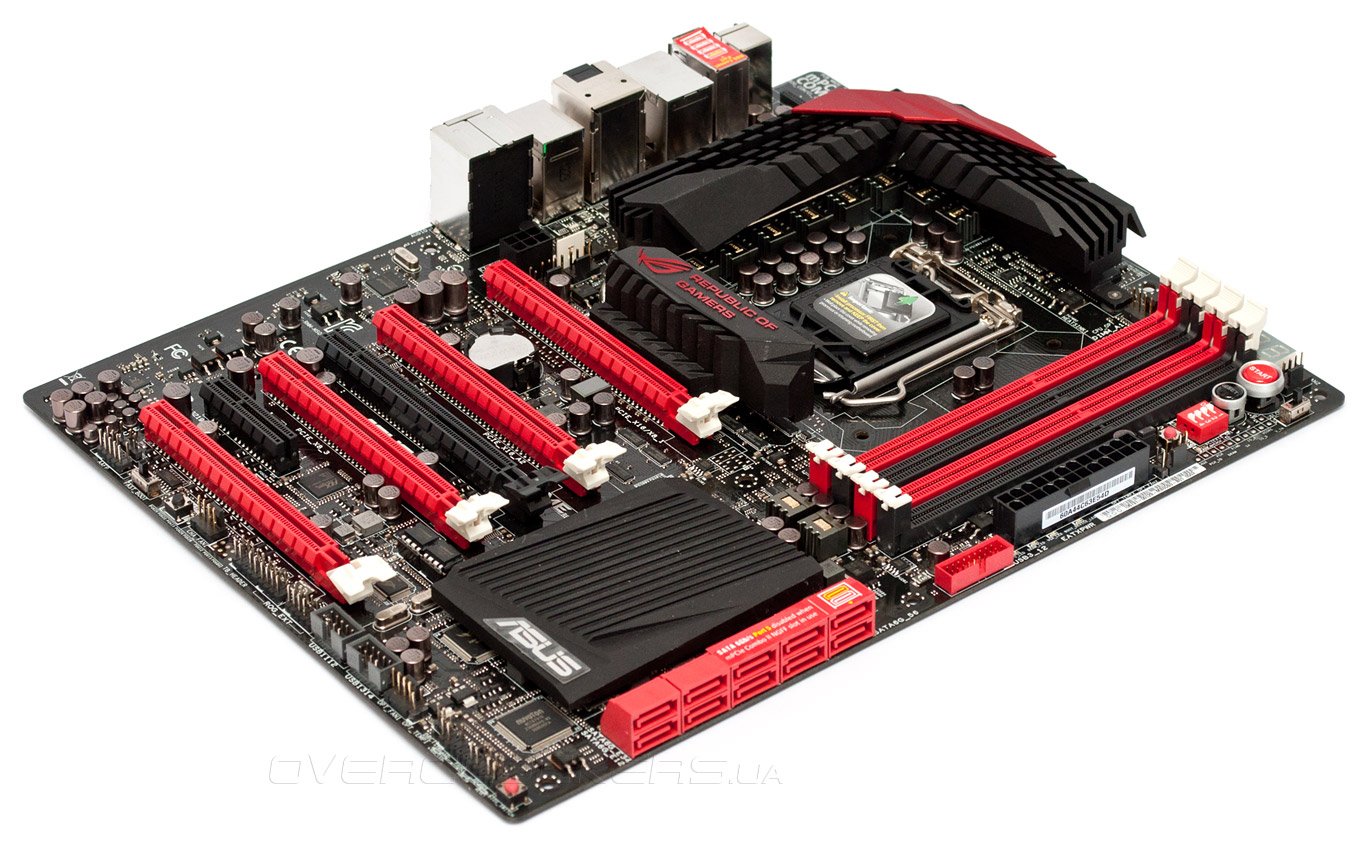

Конструкция ASUS Maximus VI Extreme в полной мере соответствует высокому статусу продукта. Системная плата выполнена в стандартных для форм-фактора АТХ размерах, что очень хорошо при установке в обычные корпуса. В чрезвычайно плотной компоновке нашелся неожиданный «минус»: первый слот PCI Express 3.0 x16 расположен слишком близко к процессорному разъему, что может помешать установке графических акселераторов при использовании массивных кулеров.

ASUS Maximus VI Extreme

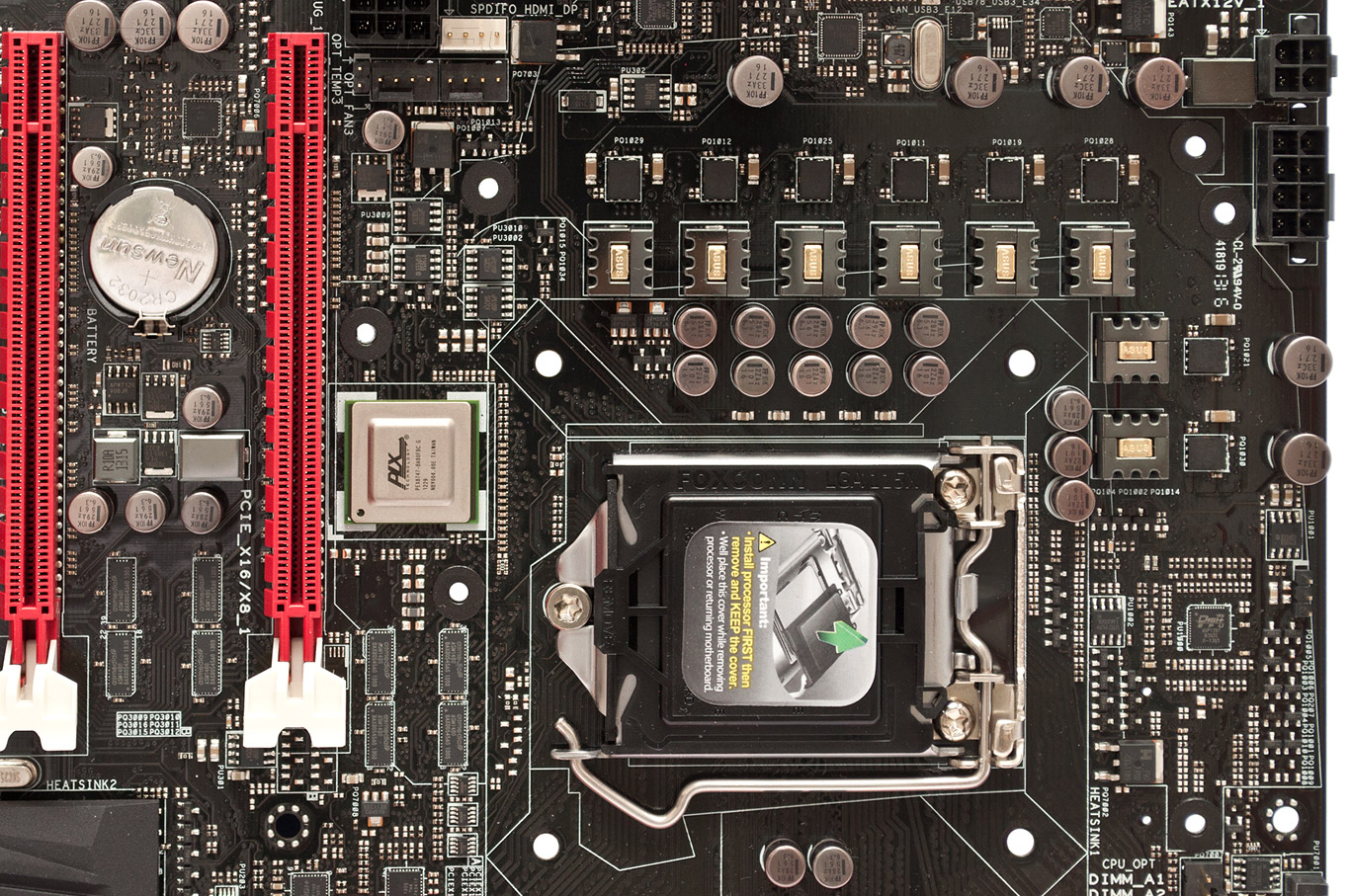

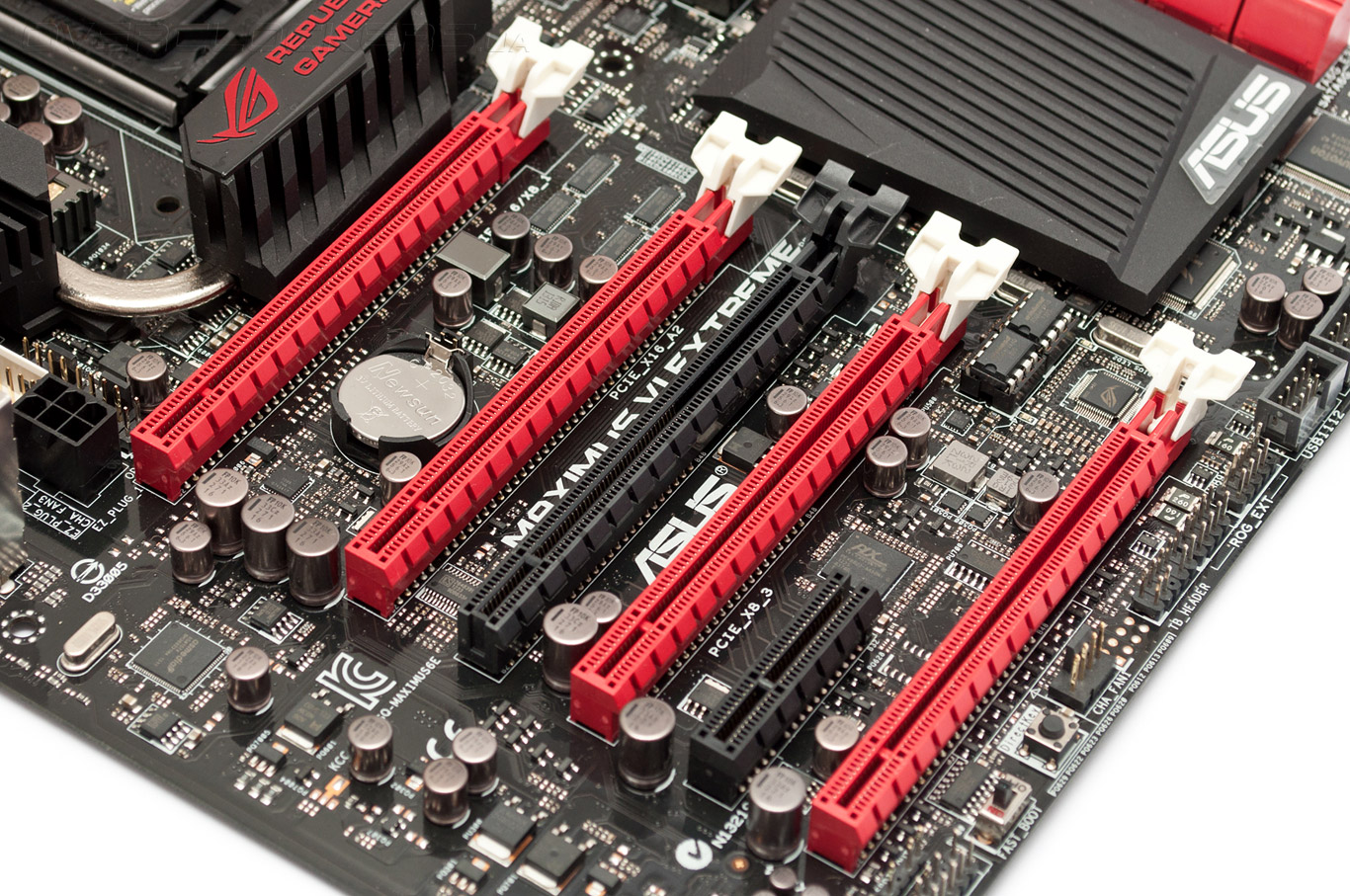

Системная плата Maximus VI Extreme располагает четырьмя разъемами DIMM, способные принять до 32 ГБ оперативной памяти. Новинка оснащена пятью разъемами PCI Express 3.0 x16, подключенными к процессору через чип-коммутатор PLX PEX8747, который дает возможность создавать системы AMD CrossFireX или NVIDIA SLI из четырех графических адаптеров. Предусмотрена масса вариантов совместной работы слотов расширения, которые могут функционировать в режимах «x16+x0+x0+x0+х0», «x8+x0+x8+x0+x0», «x8+x16+x0+x8+x0» или «x8+x16+x0+x8+x8». При эксплуатации двух и более графических акселераторов производитель рекомендует подать дополнительное питание к шестиконтактному разъему, который размещен рядом с первым портом PCI Express 3.0 x16. Заметим, что вендор «забыл» реализовать режим, позволяющий эксплуатацию пары видеокарт в режиме«x16+x16», очевидно, это потребовало бы чрезмерного усложнения печатной платы. Также, Maximus VI Extreme оснащена разъемом PCI Express 2.0 x4, рассчитанным на установку плат расширения. А для того, чтобы дополнительным контроллерам и плате расширения хватило восьми чипсетных линий PCI-E 2.0, используется четырехпортовый коммутатор PLX PEX8605.

ASUS Maximus VI Extreme

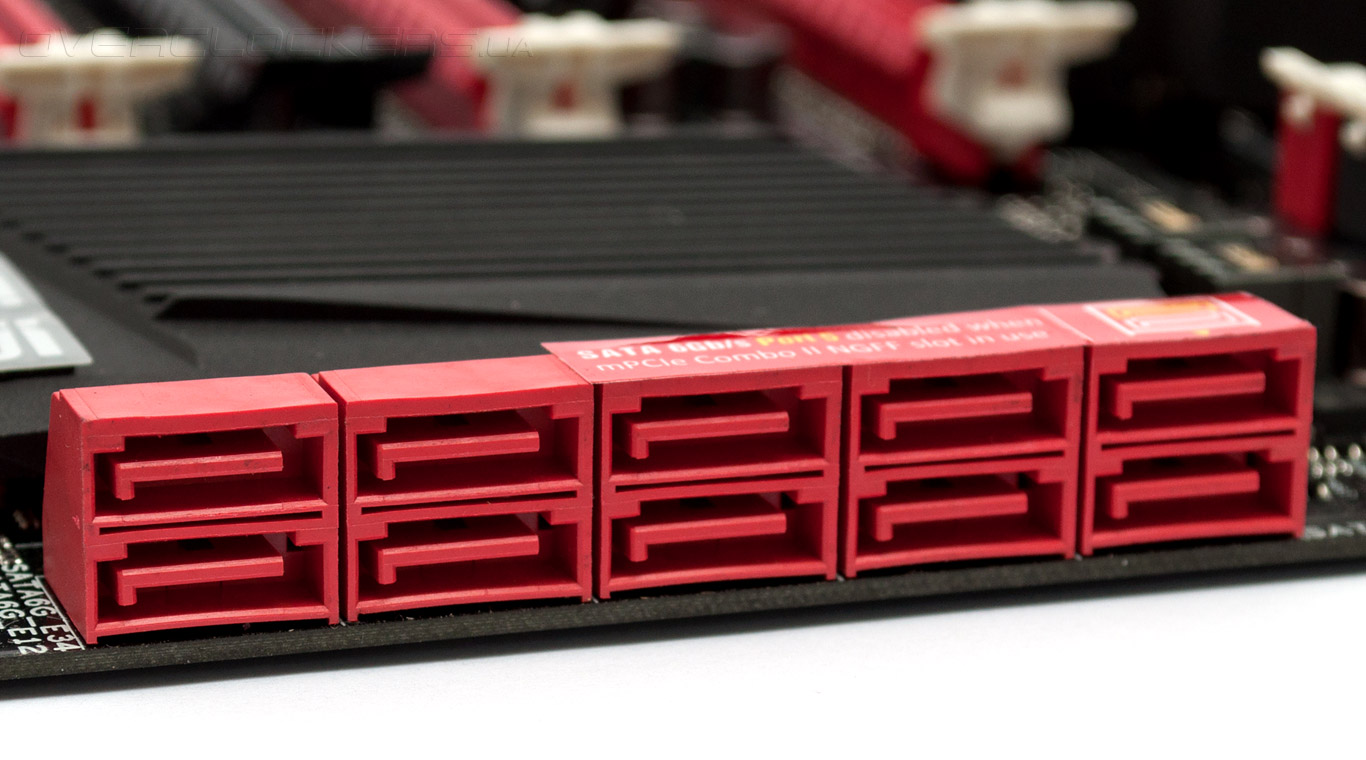

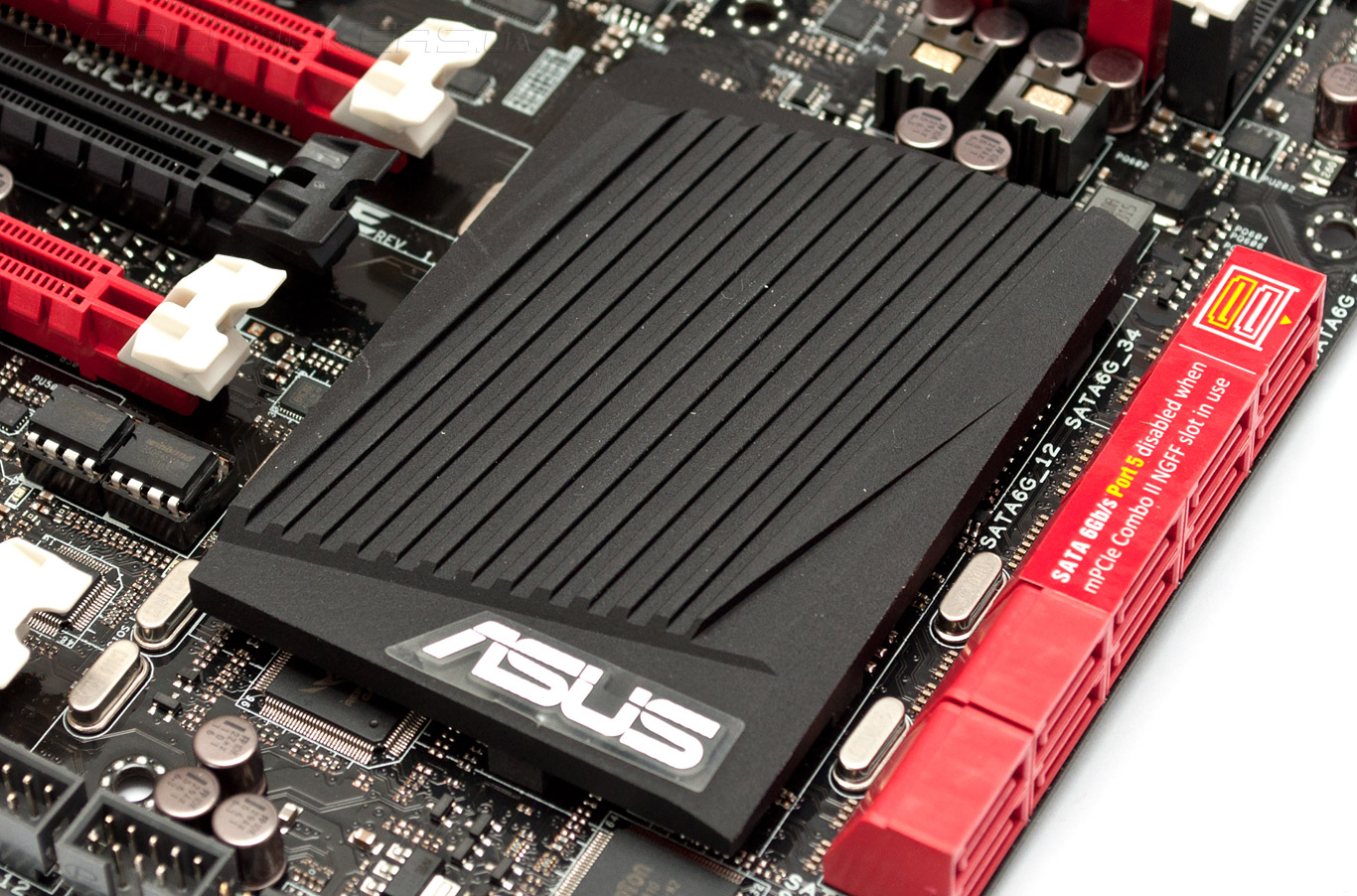

Дисковая подсистема новинки состоит из шести чипсетных портов SATA 6 Гбит/с, которые поддерживают технологию Intel RST и построение массивов RAID уровней 0, 1, 5 и 10, а также четырех дополнительных каналов SATA 6 Гбит/с, подключенных к паре контроллеров ASM1061.

ASUS Maximus VI Extreme

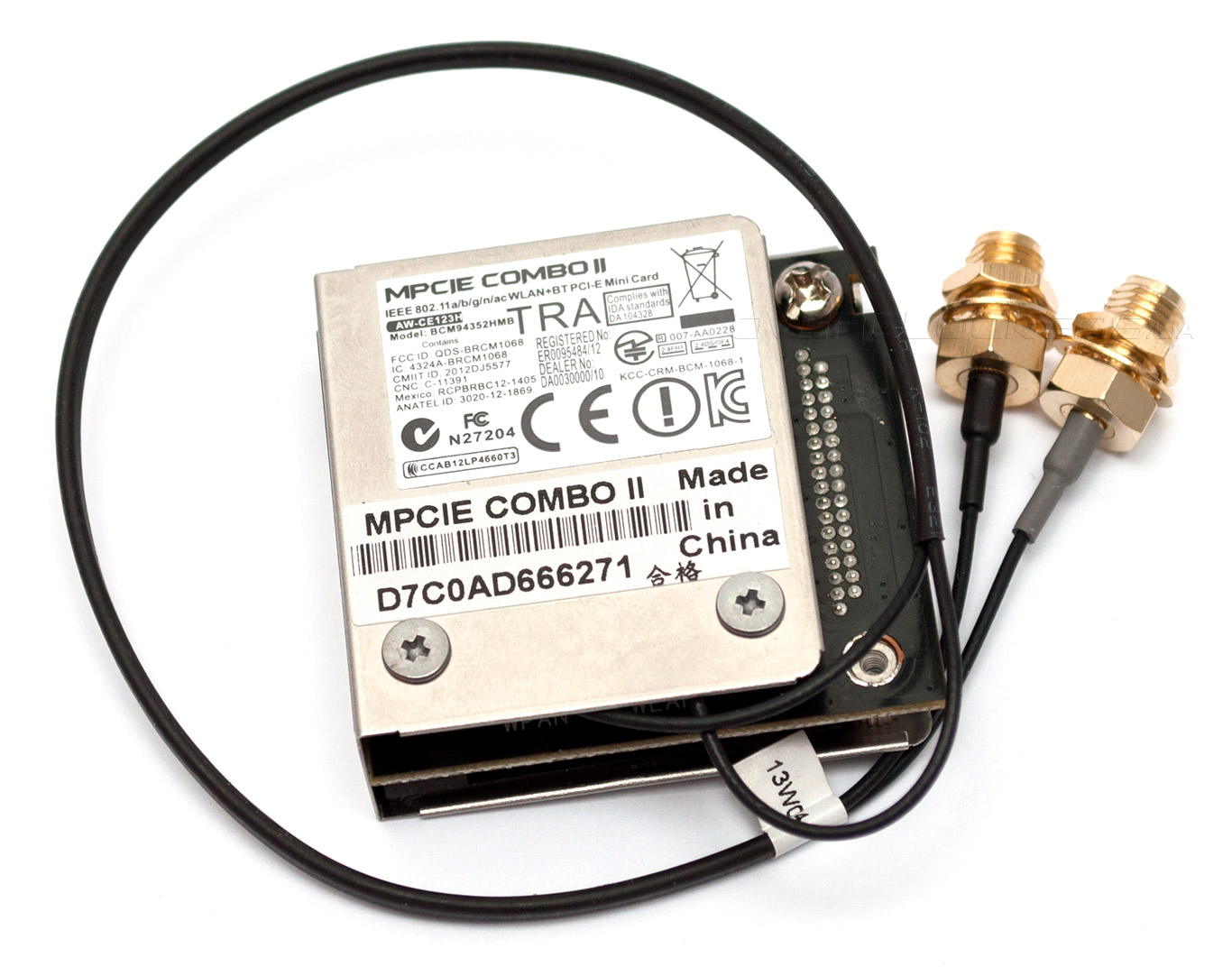

Один из чипсетных каналов SATA 6 Гбит/с выведен на дочернюю плату mPCIe Combo II, оснащенную разъемом NGFF (M.2) и позволяющую установить миниатюрный твердотельный накопитель. Также на плате mPCIe Combo II находится порт mini-PCI Express 2.0 x1. В него установлен адаптер AzureWave AW-CE123H на чипе Broadcom BCM4352, обеспечивающий работу в сетях Wi-Fi и Bluetooth.

ASUS Maximus VI Extreme

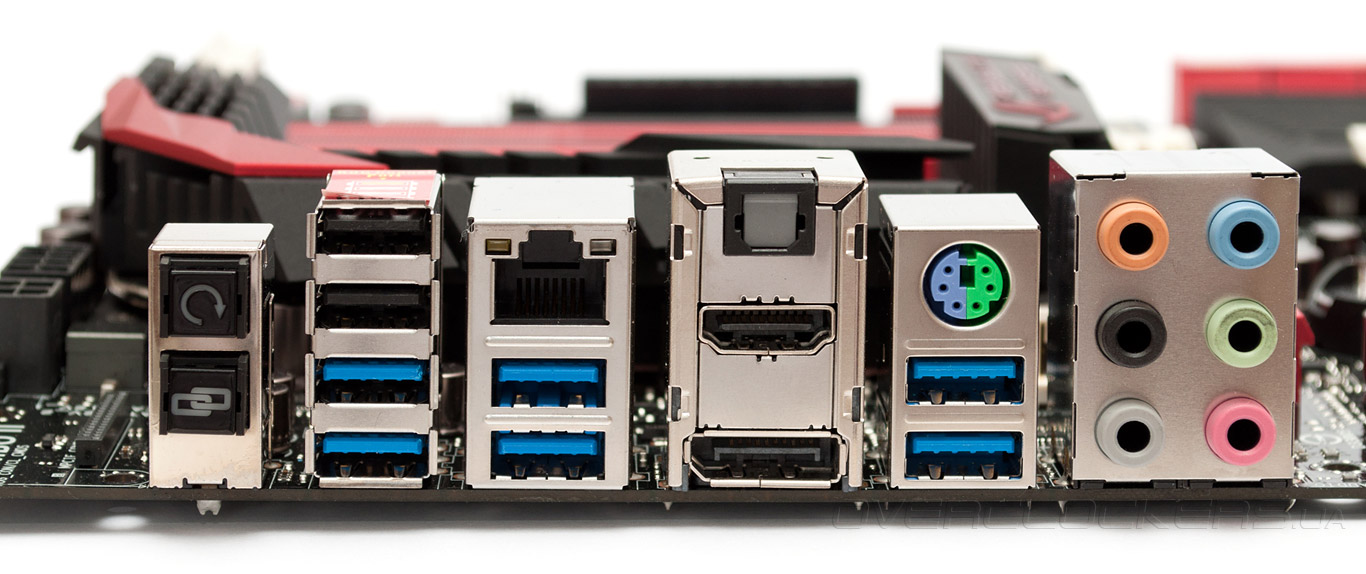

Для подключения Maximus VI Extreme к гигабитной локальной сети служит контроллер Intel I217V, а в основе звуковой подсистемы новинки лежит качественный HD-аудиокодек Realtek ALC1150. В итоге, на задней панели материнской платы нашлось место для:
  • кнопки Clear CMOS;
  • комбинированной клавиши ROG Connect/USB BIOS Flashback;
  • пары разъемов USB 2.0 и шести USB 3.0;
  • сетевой розетки RJ-45;
  • видеовыходов DisplayPort и HDMI;
  • оптического выхода S/PDIF;
  • комбинированного порта PS/2;
  • шести аналоговых аудиовыходов.
ASUS Maximus VI Extreme

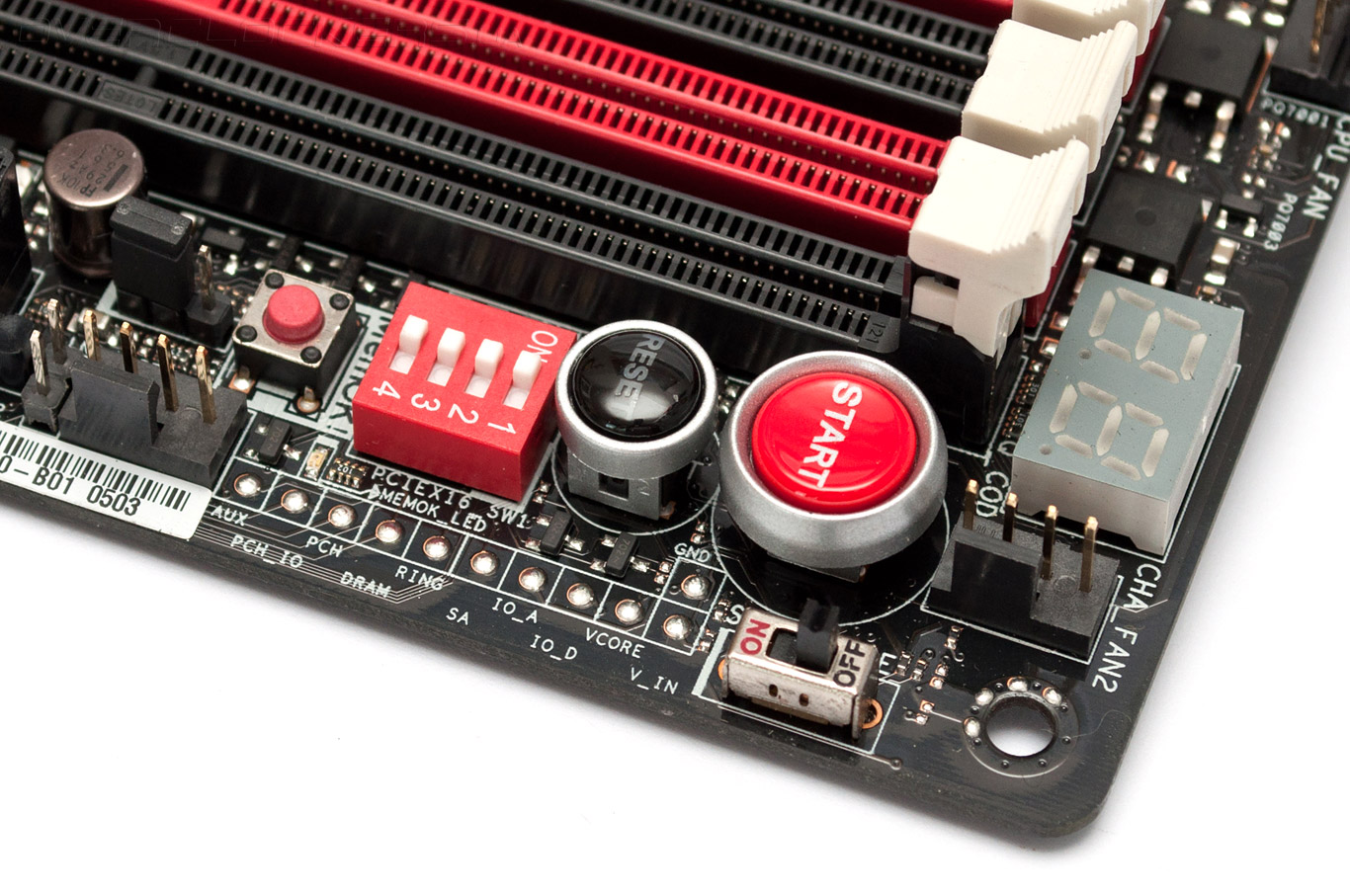

Системная плата поддерживает функцию USB BIOS Flashback, благодаря которой для обновления управляющего микрокода не требуется установка процессора и ОЗУ, а также технологию ROG Connect, предназначенную для удаленного мониторинга и управления быстродействием системы. Работу в условиях открытого стенда облегчают аппаратные кнопки включения и перегрузки, расположенные рядом со слотами оперативной памяти, светодиодный индикатор кодов POST и контактные площадки для измерения напряжения. При эксплуатации нескольких графических карт может пригодиться возможность отключения слотов PCI Express 3.0 x16, а экстремальные оверклокеры оценят наличие режима Slow Mode, в котором частота CPU понижается до 1600 МГц независимо от настроек UEFI.

ASUS Maximus VI Extreme

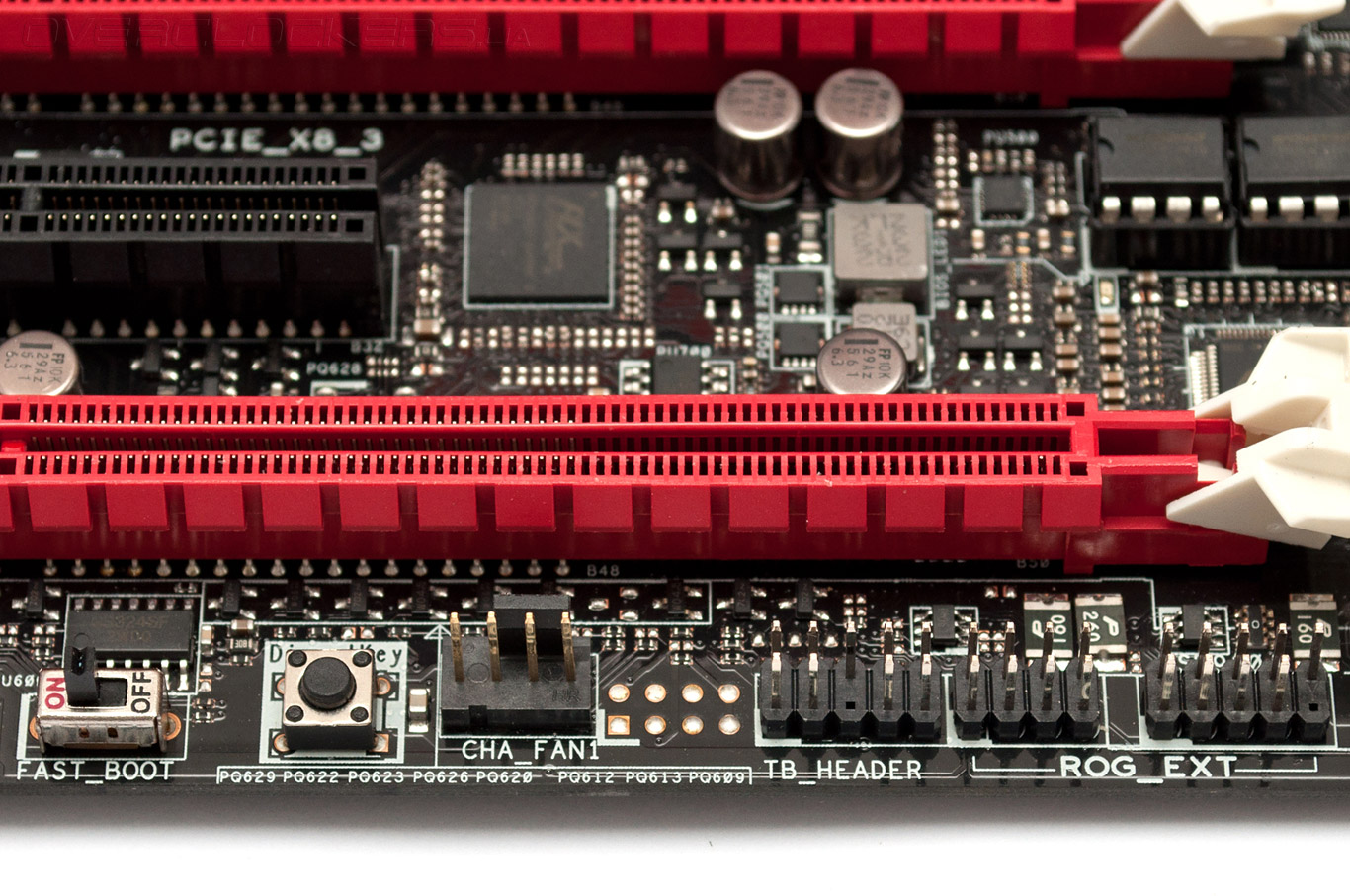

На правом нижнем крае системной платы располагаются переключатель Fast Boot, активирующий быструю инициализацию устройств при загрузке, и кнопка DirectKey, предназначенная для входа в меню настройки. Здесь же находится разъем ROG_EXT, предусмотренный для подключения внешнего модуля OC Panel.

ASUS Maximus VI Extreme

Материнская плата ASUS Maximus VI Extreme оснащена парой микросхем, в которых хранятся основная и резервная копии UEFI, и поддержкой функции MemOK!. Последняя позволяет загрузиться даже в случае установки нерабочих настроек ОЗУ. Для подключения вентиляторов имеются восемь четырехконтактных разъемов — все с поддержкой ШИМ. Возле трех из них расположены дополнительные контакты для подключения температурных датчиков, правда, соответствующих сенсоров в комплекте поставки нет, а в свободной продаже они нам не встречались.

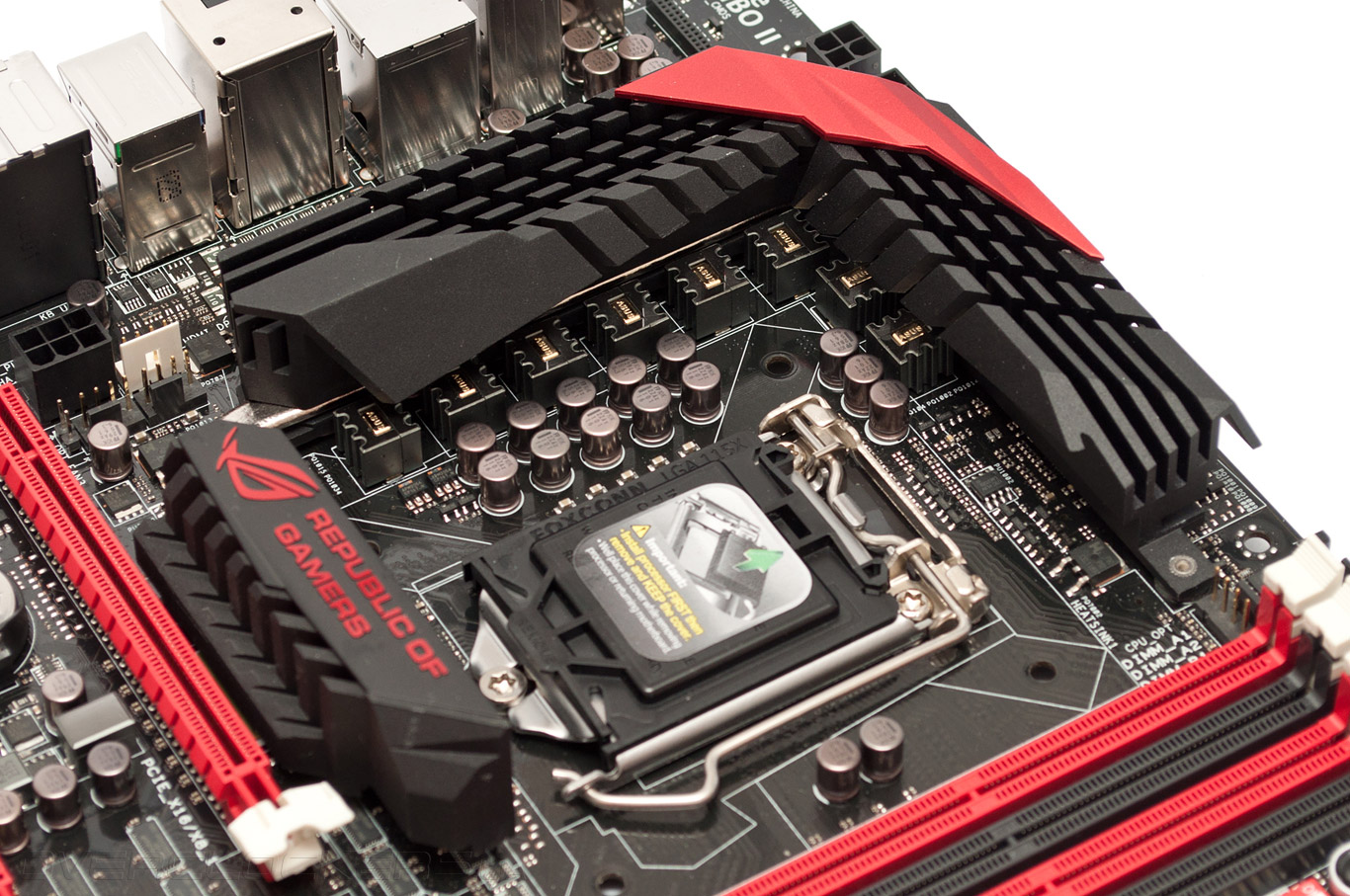

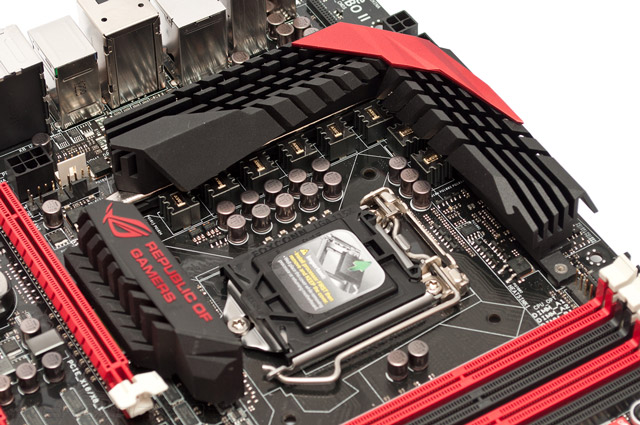

Тепло от микросхемы системной логики отводится крупным радиатором из легкого сплава, а для охлаждения подсистемы электропитания служит конструкция, в которой применена термосифонная трубка.

ASUS Maximus VI Extreme

ASUS Maximus VI Extreme

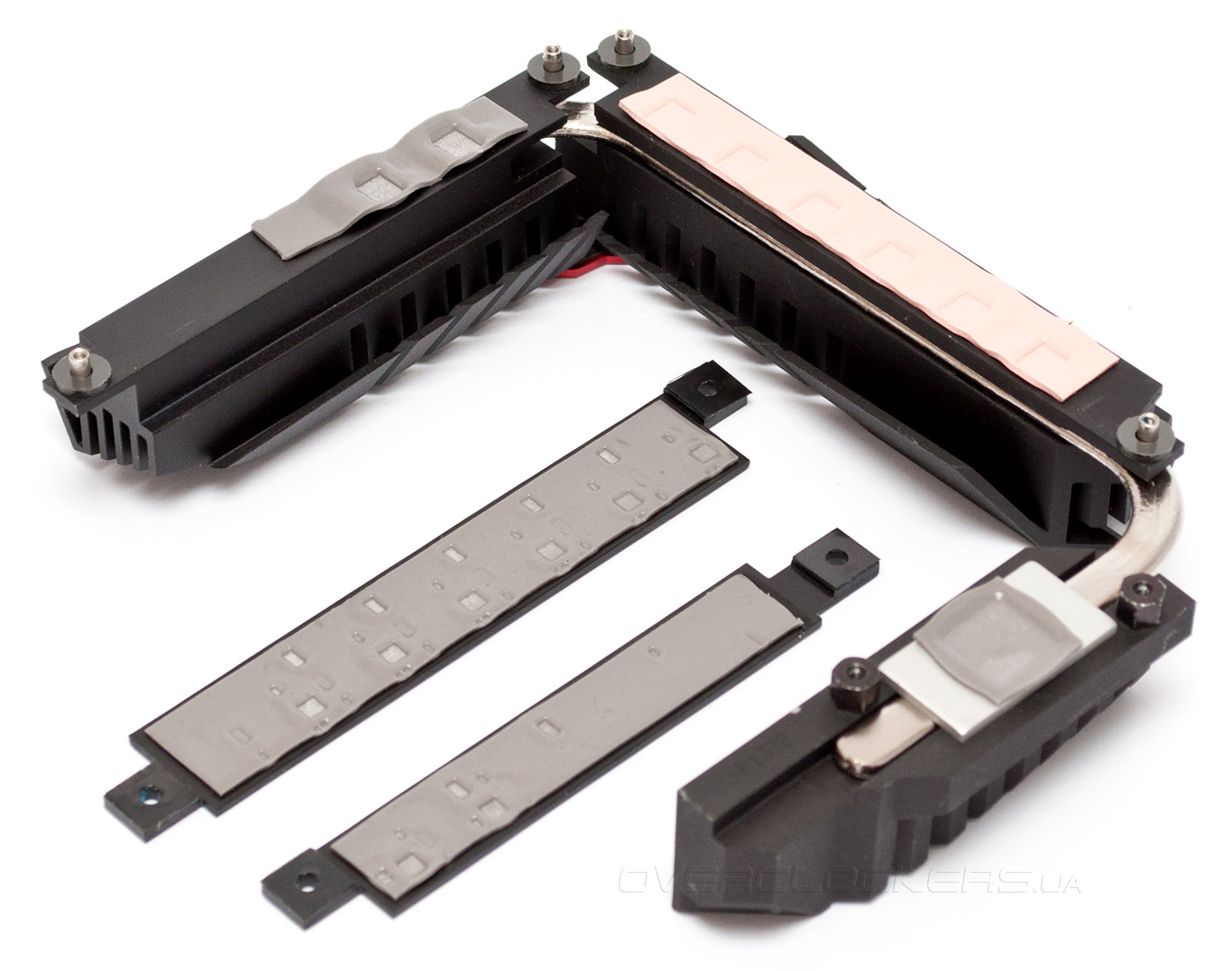

Силовые элементы контактируют с радиаторами через прокладки из пластичного термоинтерфейса. Для обеспечения надежного прижима используются винтовое крепление, а пара металлических пластин, расположенных с обратной стороны печатной платы, предотвращают деформацию текстолита. Обращаем внимание, что собственный небольшой радиатор положен и чипу-коммутатору PLX PEX8747, тепловыделение которого составляет 8 Вт.

ASUS Maximus VI Extreme

Преобразователь напряжения центрального процессора запитан сразу от двух разъемов: четырехконтактного ATX12V и восьмиконтактного EPS12V. Схема VRM насчитывает «всего» восемь фаз, в качестве силовых элементов использованы интегральные сборки NexFET CSD87350Q5D производства Texas Instruments, а за управление преобразователем отвечает цифровой ШИМ-контроллер DIGI+ VRM.

ASUS Maximus VI Extreme

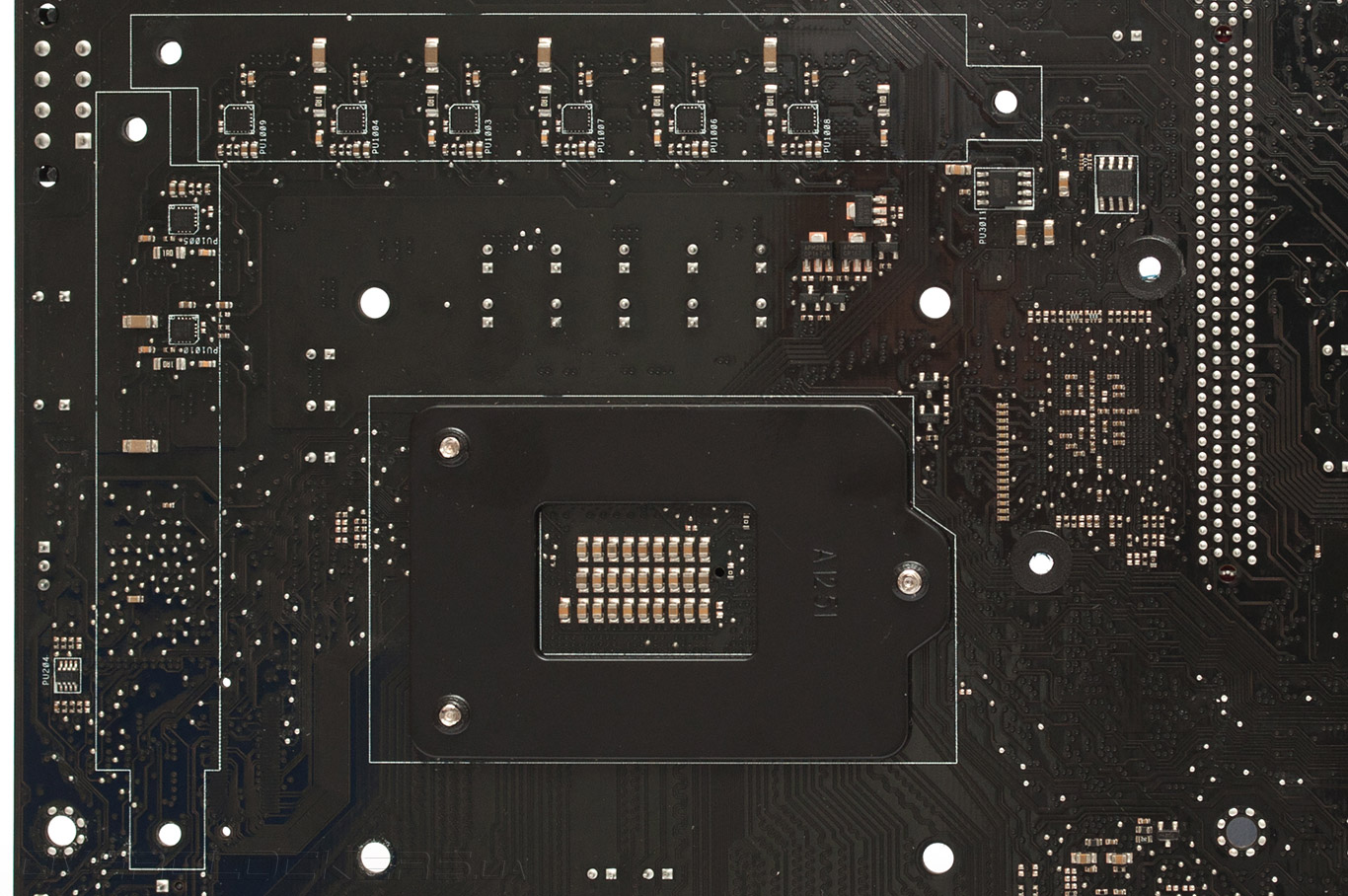

C обратной стороны печатной платы находятся восемь микросхем-драйверов, но их расположение не должно помешать установке процессорных кулеров с крупными усилительными пластинами.

ASUS Maximus VI Extreme

Отметим, что аналогичную конструкцию узла VRM мы выдели на других моделях семейства ROG, например, Maximus VI Gene, где преобразователь напряжения центрального процессора проявил себя с наилучшей стороны, обеспечив хорошие результаты разгона.
