Обзор материнской платы Gigabyte GA-H81-D3 для процессоров Haswell

Недавний обзор компактной системной платы ASUS H81I-Plus подтвердил наличие недокументированных возможностей по разгону ЦП у младшего набора системной логики для платформы Intel LGA1150. Поэтому мы не преминули возможностью испытать разгонный потенциал самого подходящего, на первый взгляд, изделия на рынке — GA-H81-D3.

Именно здесь реализовано полноценное охлаждение силовых элементов преобразователя питания процессора, причём такая модель на рынке (к моменту выхода этого обзора в свет) всего одна, то есть она практически уникальна.

Gigabyte GA-H81-D3

И в то же время по своей натуре такая плата является обычным, базовым решением, где функциональность чипсета не дополнена никакими сторонними контролерами. Условно говоря, ей самое место в системном блоке рабочей станции, но никак не в составе игрового компьютера или же энтузиаста-любителя. Однако всё с ног на голову могут перевернуть разгон процессора и широкие настройки режимов работы оперативной памяти, ведь никаких явных преград для этого в теории не существует. Именно поэтому GA-H81-D3 может стать прекрасной платформой для человека, ставящего во главу всему чистую производительность системы без акцента на способностях компьютера выступить в роли главенствующего в доме устройства, путём подключения к нему многочисленной периферии.

Цена изделия составляет скромные $65, что заметно меньше ценника на весьма удачную модель GA-B85M-D3H ($80), которая совсем недавно успешно прошла все наши испытания. Тогда выяснилось, что UEFI устройства весьма сильно похож на виденный у соратников на базе Z87, так что, сегодня тоже можно ожидать нечто подобное.


Характеристики

Модель Gigabyte GA-H81-D3 (rev. 1.0)
Чипсет Intel H81
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 2 DIMM DDR3 SDRAM 1333/1600, максимум 16 ГБ
Слоты PCI-E 1 x PCI Express 2.0 x16
2 x PCI Express 2.0 x1
Слоты PCI 3 (ITE IT8892E)
Встроенное видеоядро (в процессор) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы D-Sub
Количество подключаемых вентиляторов 4 (3x 4pin, 1x 3pin)
Порты PS/2 2
Порты USB 2 х 3.0 (2 разъёма на задней панели, H81)
6 x 2.0 (2 разъёма на задней панели, H81)
Serial ATA 2 x SATA 6 Гбит/с (H81)
2 x SATA 3 Гбит/с (H81)
RAID
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Realtek RTL8111F (Gigabit Ethernet)
FireWire
LPT +
COM +
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 190
Дополнительные возможности

В контексте цикла наших обзоров самых современных решений, присутствующих на рынке, наличие на задней панели устройства интерфейсов COM и LPT, пожалуй, можно выделить как его характерную особенность. Для редкого числа системных инженеров или просто радиолюбителей они пока ещё являются достаточно востребованными.


Упаковка и комплектация

Несмотря на всю свою простоту, плата помещена в большую красочную коробку, которую украсили так же, как и прочие, намного более дорогие продукты. Правда теперь в лейтмотиве оформления лицевой стороны отсутствует изображение блока VRM. Здесь есть лишь наименование модели, что выглядит несколько скупо, в особенности при отсутствии многочисленных пиктограмм, обычно спешащих сообщить пользователю о тех или иных преимуществах рассматриваемого ним продукта. Центральным, да и, собственно, единственным, лозунгом является концептуальное осмысление дизайна продукта под началом комплекса Ultra Durable четвёртой с плюсом версии. К слову такой же, как и у GA-B85M-D3H.

Gigabyte GA-H81-D3

Обратная сторона оказалась ничуть не обделена с информационной точки зрения. Преимущества политик производителя раскрываются на фоне полноценного фото изделия. Отдельно расположено ещё одно — его задней панели; рядом нашлось место небольшой таблице с характеристиками и QR-коду со ссылкой на официальную страницу продукта в Сети.

Gigabyte GA-H81-D3

Комплект поставки не должен удивлять, это базовый набор:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
Gigabyte GA-H81-D3

Он равноценен всем прочим конкурентам, имеющим порой намного бóльшую стоимость. Экономия сказалась на пользовательской брошюре, лишившейся ламинированной обложки.


Внешний вид и функциональность

Ещё при обзоре GA-Z87-HD3 отмечалось скромное количество дискретных элементов, расположенных на поверхности PCB. Благодаря более простому исполнению, всё то же относится и к GA-H81-D3, пожалуй, ещё даже в бóльших масштабах. Ширина платы составляет всего 19 см, что на 54 мм меньше стандарта ATX. Однако, как ни парадоксально, за безопасность при работе с гнёздами волноваться не придётся, ведь отверстия для её закрепления в корпусе находятся весьма близко к краю.

Gigabyte GA-H81-D3

Обратная сторона платы ничем не примечательна, сторонние элементы здесь отсутствуют вовсе. Оба радиатора для закрепления используют пластиковые «гвозди».

Gigabyte GA-H81-D3

В целом, система охлаждения, применённая в составе GA-H81-D3, повторяет таковую из GA-F2A85X-D3H — совершенно недешёвого продукта, к тому же намного более агрессивного с точки зрения тепловыделения, а значит беспокоится за судьбу системной логики не приходится.

Gigabyte GA-H81-D3

Бесхитростное исполнение портов SATA оправдывает позиционирование устройства. Рядом с ними уже привычно выполнена удобная для восприятия маркировка типов и номеров разъёмов. Пара гнёзд USB 3.0 находятся на задней панели, а значит, колодки для подключения корпусного кабеля на PCB нет.

Gigabyte GA-H81-D3

Поскольку свободного места в целом достаточно, используются не самые простые, а обрамлённые по контуру в пластик штыревые разъёмы, имеющие собственную, дублирующую маркировку предназначения, нанесенную внутри гнезда. Конфигурация разъёмов расширения системы может показаться спорной, но если отталкиваться от типичного предназначения устройства, когда именно слоты PCI могут быть наиболее востребованными, то всё встанет на свои места. Кроме того, меня немало удивило количество конденсаторов, распаянных у звукового кодека. Их число сократилось как минимум вдвое, что явно не пойдёт на улучшение восприятия звуковой картины, вероятно, в многоканальном режиме её использования.

Gigabyte GA-H81-D3

Расположение гнёзд для подключения вентиляторов можно охарактеризовать исключительно положительно, поскольку они разнесены по всем возможным направлениям и не создадут проблем при попытке доступа к ним.

О преемственности использования радиатора для силовых элементов уже говорилось. Думаю, его потенциала должно быть целиком достаточно, главное, чтобы он действительно был необходим в рамках проводимых тестов. Но об этом немного позже. Расположение процессорного сокета является практически образцовым, ведь и сверху, и снизу существующего пространства более чем достаточно даже для самых массивных СО.

Gigabyte GA-H81-D3

В роли термоинтерфейса используется прокладка немалой толщины белого цвета, практически массовое решение в этой области.

Gigabyte GA-H81-D3

И вновь продукция Intersil Corporation становится объектом нашего пристального внимания. ШИМ-контроллер ISL95812 уже встречался в составе Biostar Hi-Fi B85N 3D, и тогда совершенно скромный модуль VRM существенно ограничил поле для экспериментов с разгоном ЦП. Его схема работы по стабилизации напряжения может быть основана (лишь) на трёх независимых каналах. В состав каждого у GA-H81-D3 включено три силовых элемента, всё так же достаточно часто встречаемых в обзорах системных плат. Это изделия компании ON Semiconductor — NTMFS4C06N, которые, похоже, повсеместно применяются Gigabyte Technology Co. в составе своей продукции. Этот факт, несомненно, является положительной чертой рассматриваемой платы.

Gigabyte GA-H81-D3

У искушённого пользователя задняя панель GA-H81-D3 может вызвать культурный шок, но придираться здесь, в общем, не к чему. Абсолютно классический набор выходов, который немного скрашивает пара гнёзд USB последней ревизии. Запустить систему и даже работать с ней без завлечения многочисленной периферии очень даже возможно.

Gigabyte GA-H81-D3

Небольшой итог первой части обзора можно завершить хвалебными эпитетами в адрес испытуемой. Как и ожидалось, блок VRM выглядит весьма добротно, а значит, дело остаётся только за возможностями UEFI, ведь теперь лишь там могут поджидать оверклокера неприятные сюрпризы.

Возможности UEFI

Первый эффект от знакомства с UEFI действительно оказался ошеломляющим. Мало того, что помимо классического режима отображения плата оснащена ещё и более современным, известным под названием Dashboard, так его сборка оказалась самой совершенной прямо «из коробки». То есть указатель мыши имел увеличенный размер и значительно уменьшенный Input Lag по сравнению с первоначальными версиями UEFI на иных продуктах Gigabyte. В этой сфере новинка оказалась ближе к G1.Sniper Z87, чем к более простым системным платам.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

Безотлагательно я посетил раздел по управлению системными напряжениями. Как оказалось, пределы выставляемых значений существенно уступают в своих границах виденные прежде на подавляющем числе изделий, а это очень прискорбно, ведь теперь оверклокеры оказываются практически обезоруженными.

UEFI Setup Gigabyte GA-H81-D3

Обновление микрокода до актуальной версии — F3 — прошло без проблем при задействовании встроенного механизма Q-Flash. К слову, даже такая простая плата как GA-H81-D3 оснащена двумя ПЗУ-микросхемами, за что специалистов компании можно поблагодарить отдельной строкой.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

В разделе M.I.T. находится весь комплекс возможностей для глубокой настройки системы. Current Status выдает способности H81 использовать в составе системы лишь два модуля оперативной памяти. Содержимое пункта Advanced Frequency Settings вторит прочим изделиям Gigabyte: здесь разместились целых два механизма по увеличению быстродействия системы в один клик — Performance Upgrade и CPU Uprgade. Их профили, судя по всему, остались нетронутыми, как и у GA-B85M-D3H; интересно, как подопечная интерпретирует значения из этих сценариев, но проверим это уже в следующей части обзора.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

Прочие возможности также оказались не усечёнными, как в сфере настройки режима работы CPU, так и DRAM.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

К глубочайшему сожалению, обновление версии прошивки никоим образом не повлияло на границы, в рамках которых разрешено производить изменения значений напряжений. Сами же пункты являются идентичными находящимся в составе UEFI более старшей модели — GA-B85M-D3H.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

Все важные параметры сведены в итоговую таблицу:

Параметр Диапазон регулировки Шаг
CPU PLL Selection Auto/LCPLL/SBPLL
Filter PLL Level Auto/Low/High
CPU Clock Ratio (Multiplier) 8–80 1
CPU Vcore (В) 0,9–1,2 0,001
CPU Vcore Offset (В) –0,1…+0,1 0,001
CPU VRIN External Override (В) 1,7–1,9 0,001
Uncore Ratio (Multiplier) 8–80 1
CPU RING Voltage (В) 0,95–1,149 0,001
CPU RING Voltage Offset (В) –0,1…+0,1 0,001
System Memory Multiplier 8,00/10,66/13,33/14,00/16,00
DRAM Voltage (В) 1,16–1,7 0,02
CPU System Agent Voltage (В) –0,1…+0,1 0,001
CPU I/O Analog Voltage (В) –0,1…+0,1 0,001
CPU I/O Digital Voltage (В) –0,1…+0,1 0,001
PCH Core (В) 0,95–1,15 0,005
PCH IO (В) 1,4–1,6 0,005
Processor Graphics Clock (МГц) 400–4000 50
CPU Graphics Voltage (VAXG) (В) 0,9–1,1 0,001
CPU Graphics Voltage Offset (В) –0,1…+0,1 0,001

Мониторинг за действующими системными параметрами реализован в закладке PC Health Status. Несмотря на всю простоту изделия, предоставляемой здесь информации вполне достаточно для понимания сути происходящих в системе процессов. Тут же находится простой способ по укрощению нрава трёх системных охладителей. Для более тонкой и понятной настройки все же лучше использовать фирменное ПО — EasyTune.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

Содержимое страницы Miscellaneous Settings оказалось также скопировано без внесения каких-либо изменений. Здесь лишний раз можно убедиться в ограниченном режиме работы главного гнезда PCI-E.

UEFI Setup Gigabyte GA-H81-D3

В прочих разделах вряд ли можно будет найти что-то новое. System Information содержит меньше информации о системе, чем доступно по нажатию F9, однако установить дату и время, а также поменять локализацию интерфейса возможно именно на этой странице.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

Установить пароль администратора системы (и даже пользователя) можно на странице BIOS Features. Здесь же находятся механизмы по изменению скорости прохождения процедуры POST (по умолчанию она занимает буквально пару секунд) и выбору нужной степени кооперации загрузчика системы и UEFI.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

Отмечу исчезновение из состава Peripherals технологических решений от Intel — Smart Connect и Rapid Start, что является прямым наследием использования младшего чипсета. Более ничего интересного здесь нет, то есть прочие возможности оказались нетронуты.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

В разделе Power Management всё тоже выглядит привычно.

UEFI Setup Gigabyte GA-H81-D3

Наконец, меню Save & Exit содержит механизм по сохранению восьми профилей с настройками, и это, позволю себе ещё раз отметить, находится в составе системной платы начального уровня.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

В целом, содержимое UEFI оказалось идентичным наполнению весьма неплохой модели Gigabyte GA-B85M-D3H. То есть, несмотря на отсутствие Load Line Calibration, прочие пункты практически один-в-один соответствуют решениям на базе самого старшего набора системной логики — Z87. Однако GA-H81-D3 оказалась ограничена в самом важном для оверклокерской среды аспекте — уровне возможных значений системных напряжений. Именно это практически сразу ставит крест на всех надеждах в области разгона ЦП, ведь CPU Core Voltage номиналом в 1,2 В — это, мягко говоря, очень немного. Поэтому сегодня будем отталкиваться лишь от этого параметра при проведении собственных экспериментов. Но прежде рассмотрим сопроводительное программное обеспечение, возможно при его посредничестве как-то можно исправить сложившуюся ситуацию.


Комплектное ПО

Вслед за GA-B85M-D3H, обновлённый комплектный диск с набором ПО не предлагает в нагрузку с драйверами произвести установку целой плеяды утилит от сторонних производителей. При желании, можно вручную отметить интересующий набор устанавливаемых драйверов и запустить мастер по их установке нажатием на Xpress Install. Поскольку GA-H81-D3 является базовым решением, не отягощённым излишними контроллерами, то и соответствующая их поддержка отсутствует на первой странице — Chipset Drivers. При работе мастера установки ошибок не возникло.

Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3

Из набора Application Software исчезло всё фирменное ПО от Intel, тогда как остальные утилиты остались на своём месте — как у соратника на базе B85. В этот раз мастер по комплексной установке отсутствует, да и надобности в нём нет никакой. Все фирменные утилиты производителя объединены под началом Gigabyte APP Center, который инсталлируется даже в случае установки лишь одного, отдельно взятого продукта.

Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3

Оставшаяся часть диска заполнена разнообразными драйверами, записанными туда, видимо, про запас. Компанию ним составляют продукты корпорации Google.

Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3

Получается, что всё внимание теперь будет сконцентрировано лишь на возможностях APP Center и EasyTune, как самого интересного из его составляющих. Как известно, этот комплекс умеет самостоятельно отслеживать собственные обновления, а также искать новые версии утилит и драйверов, причём после связи с сервером он может в рамках своих услуг предложить произвести установку продукта, который прежде отсутствовал в системе, предварительно отобразив его версию. Весьма удобно, а к тому же работает без сбоев. Пожаловаться можно лишь на медленную скорость загрузки.

Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3

В случае необходимости, процедуру поиска обновлений можно запустить самостоятельно, а вообще она изначально проводится раз в неделю.

Gigabyte GA-H81-D3

Итак, посмотрим на возможности EasyTune. Локализация интерфейса намеренно изменена в сторону использования английского языка до нормализации отображения элементов утилиты с использованием кириллицы. Информация о системных компонентах отображалась правдивая. Главное окно поведало о неспособностях устройства считывать информацию об оборотах четвёртого вентилятора, такая же ситуация обстоит и на странице UEFI — PC Health Status.

Gigabyte EasyTune

Рубрика Smart Quick Boost по-прежнему играет с пользователем утончённостью своего названия: какие бы ни было профили повышения быстродействия системы здесь отсутствуют напрочь.

Gigabyte EasyTune

Со щемящим сердцем осматриваем наполнение закладки Advanced. Ничего нового. И это, пожалуй, справедливо, ведь утилита в первую очередь опирается на аппаратные возможности устройства, которые уже всецело реализованы в UEFI.

Gigabyte EasyTuneGigabyte EasyTune

Поэтому самым полезным модулем EasyTune снова становится Smart Fan. Как и на более старших представителях бюджетного рыночного сегмента, CPU FAN обязан иметь четырёхконтактное исполнение для возможности коррекции его работы, а два остальных канала умеют управлять обоими типами охладителей. Процедура калибровки изделий производится одномоментно для всех каналов. По полученному паспорту уже несложно подстроить их работу по собственному вкусу: согласно сложному алгоритму, который опирается на температуру ЦП, или просто снизив обороты до их срочного повышения по достижению отметки в 70 °C.

Gigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTune

В разделах System Alert и Hardware Monitor изменений не произошло. Функциональность их весьма посредственна.

Gigabyte EasyTuneGigabyte EasyTune

Что же, отчаянная попытка найти расширенные возможности по управлению питающими напряжениями потерпела неудачу. В качестве закрепления безуспешности таких шагов дополнительно привлекалась Intel Extreme Tuning Utility последней версии, но всё оказалось тщетно.

Gigabyte EasyTune

В качестве итога можно констатировать искусственное ограничение производителем возможностей своего продукта. Такой факт встречается впервые в рамках цикла обзоров системных плат для процессоров Intel Haswell и выглядит он немного необычно, учитывая весьма неплохую, на первый взгляд, аппаратную составляющую. Во всяком случае, блок VRM явно превосходит оппонента в лице Biostar Hi-Fi B85N 3D, где напряжение для ЦП было ограничено отметкой 1,85 В. И всё же достаточно интересно узнать, на что способен тестовый Core i5-4670K в таких необычных условиях.

Разгонный потенциал

Как можно было узнать из обзора возможностей UEFI, GA-H81-D3 оснащена такими же профилями по повышению быстродействия системы, как и все прочие системные платы Gigabyte. То есть включённая в их состав составляющая по разгону оперативной памяти отчего-то не была скорректирована, и это, в своё время, уже вылилось в определённые проблемы при тестировании другой платы — GA-B85M-D3H. Сами профили были не единожды проверены на работоспособность, поэтому нам известен некоторый сценарий развития событий и в случае разгона ЦП. Для самой внушительной отметки (100% Performance Upgrade) требуется сформировать напряжение весьма высокого уровня — 1,42 В, а это явно неподвластно возможностям нынешнего визитёра лаборатории. На практике при таких настройках система проходила процедуру POST, но зависала на этапе загрузки ОС.

Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3

А дальше всё оказалось немного неожиданно. Отметка в 80% покорилась без проблем, не смотря на «позабытую» производителем в профильной настройке высокую частоту ОЗУ. Запланированной величиной являлись 1866 МГц, но продукт сумел успешно проигнорировать этот чрезмерно высокий уровень (как для чипсета H81).

Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3

Мало того, весьма скромные 1,2 В, предназначенные для питания вычислительных ядер, позволяли загружаться ОС и даже проходить системе наш экспресс-тест для выявления действующей частоты, в зависимости от типа нагрузки на систему. Частота ЦП составила 4,6 ГГц, кольцевой шины — 4,0 ГГц, для оперативной памяти никакие изменения в настройки не вносились (относительно штатной работы при 1600 МГц).

Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3

Напомню, ещё одному изделию на основе ISL95812 — Biostar Hi-Fi B85N 3D — в итоге покорились более скромные 4,5 ГГц. Но даже такой результат затребовал прибегнуть к бóльшему напряжению — 1,27 В. Поэтому, не отступая от предложенной схемы, я решил провести более серьёзные испытания. Все настройки фиксировались вручную: CPU Clock Ratio, CPU Vcore, а также отключалось встроенное видео от Intel.

Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3

Поразительно, но система не демонстрировала никаких признаков нестабильности. Корректно функционировал LinX 0.6.4, не было зависаний при перезагрузке и проблем с «холодным» стартом. Единственным существенным отличием в условиях тестирования была комнатная температура, не специально сниженная до 21 °C.

Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3

Уровень потребления электрической энергии был невелик — всего 195 Вт при нагрузке, а в простое он составлял 82 Вт, очевидно, благодаря отключению интегрированного графического адаптера. Температура в зоне VRM оказалась весьма низкой — 52 °C, а вершина радиатора прогревалась всего до 37 °C. Теперь точно можно констатировать излишнюю осторожность производителя в его шагах по ограничению напряжений питания.

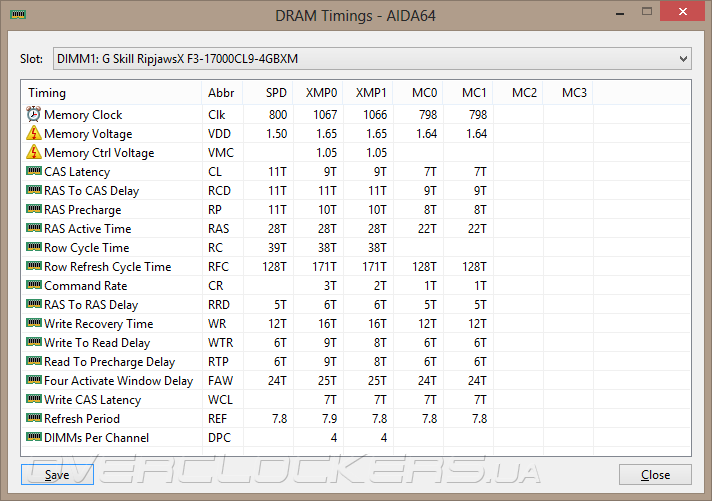

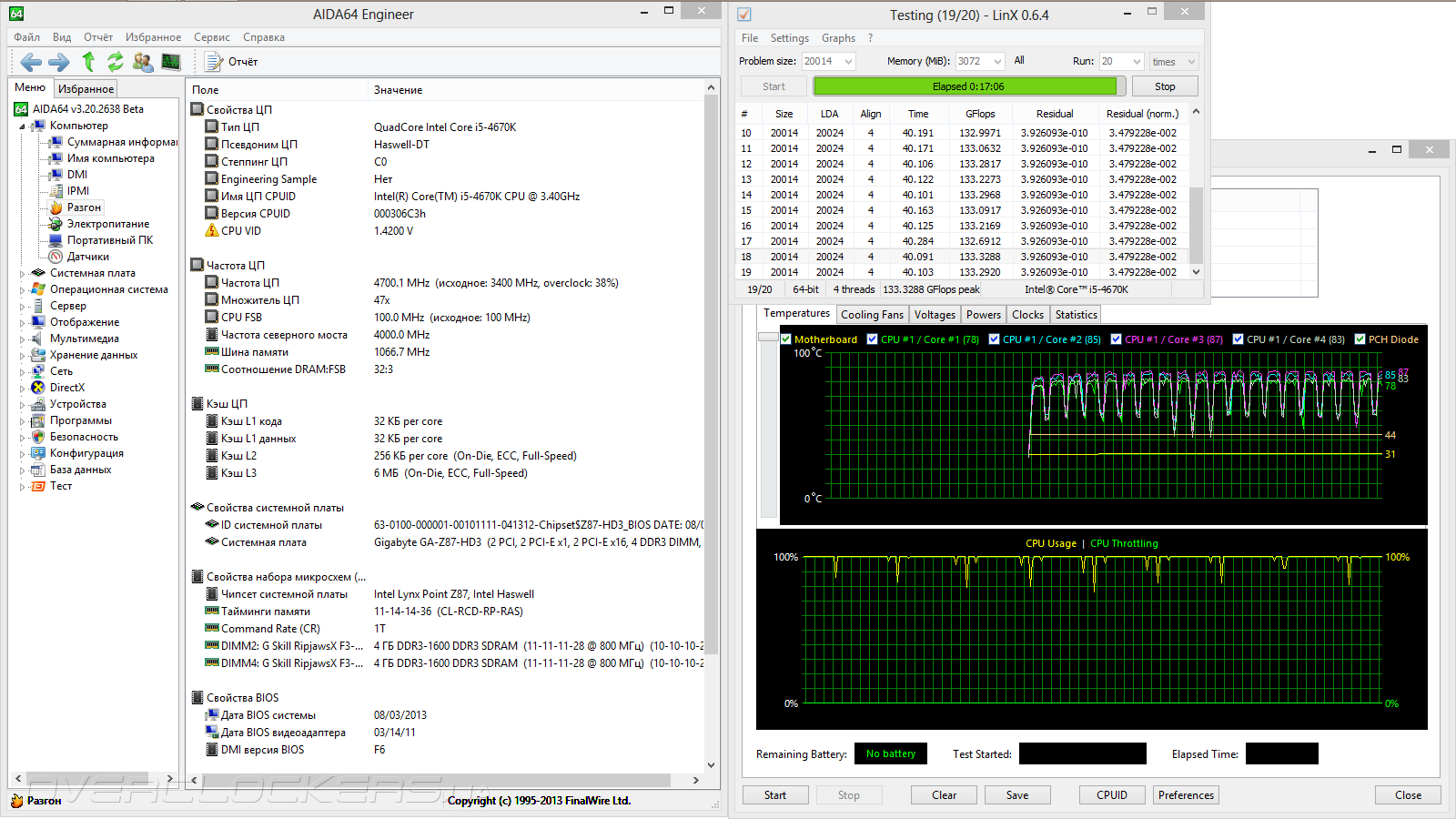

В качестве повышения быстродействия подсистемы памяти проводится максимально возможное для нашего комплекта ужесточение конфигурации его задержек на частоте 1600 МГц до вида 7-9-8-22-1T. Питающее напряжение при этом устанавливается на отметке 1,66 В. Никаких проблем у GA-H81-D3 здесь не возникло.

Разгон Gigabyte GA-H81-D3

Разгон Gigabyte GA-H81-D3

Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3

Разгонный потенциал изделия оказался весьма интересным и не таким скромным, как ожидалось. И всё же мне показалось, что такая плата могла бы продемонстрировать ещё более солидный результат, если бы не ограничения на уровне её прошивки. Вероятно, бюджетные решения для платформы Intel LGA1150, коим и является GA-H81-D3, ещё долго будут присутствовать на рынке, не смотря на грядущую волну новых процессоров и наборов логики, очевидно, замещающей собой старшие продукты с обильными возможностями. Поэтому, при возникшем желании, Gigabyte силами своих инженеров сможет повысить привлекательность этого решения для оверклокеров, ну а пока что советовать такую модель для покупки очень сложно.


Тестовый стенд

В состав стенда вошли:
  • операционная система: Windows 8 Enterprise x64;
  • драйверы: Intel Chipset Device Software (9.4.0.1017), Intel Management Engine Interface (9.0.0.1287), ForceWare 320.18 (9.18.13.2018), PhysX 9.12.1031.
В ОС были отключены: UAC, файл подкачки, брандмауэр и Windows Defender. Никаких антивирусных продуктов установлено не было, прочие тонкие настройки не выполнялись. Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.30 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • World in Conflict: Soviet Assault;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они были сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
Gigabyte GA-H81-D3 F3 4.30.2907 4.1.611-x64 1.2.157 1.2.362
ASUS H81I-PLUS 0803 4.20.2833 4.1.611-x64 1.2.157 1.2.362
Gigabyte GA-B85M-D3H F9 4.20.2820 4.1.611-x64 1.2.157 1.2.250
ASUS Z87M-PLUS 1003 4.20.2808 4.1.611-x64 1.2.157 1.2.250
ASRock Fatal1ty B85 Killer P1.10 4.00.2760 4.1.591-x64 1.2.157 1.2.250
Gigabyte G1.Sniper Z87 F1 4.00.2752 4.1.591-x64 1.2.157 1.2.250
Biostar Hi-Fi B85N 3D 4.6.5 (04.12.2013) 4.00.2731 4.1.591-x64 1.2.157 1.1
MSI Z87M Gaming V1.1B4 4.00.2714 4.1.591-x64 1.2.157 1.1
ASUS Z87I-Pro 0602 4.00.2704 4.1.591-x64 1.2.157 1.1
ASUS Vanguard B85 1504 3.20.2651 4.1.591-x64 1.2.157 1.1
Gigabyte GA-Z87-HD3 F6 3.20.2638 4.1.581-x64 1.2.157 1.1
ASRock Z87M Extreme4 P1.60 3.20.2622 4.1.581-x64 1.0.0 1.1
ECS Z87H3-A2X Golden 4.6.5 (29.08.2013) 3.20.2600 4.1.581-x64 1.0.0 1.1
ASRock Z87 OC Formula P1.80 3.00.2590 4.1.578-x64 1.0.0 1.1
Gigabyte G1.Sniper 5 F7 3.00.2578 4.1.574-x64 1.0.0 1.1
ASUS H87I-PLUS 0507 3.00.2566 4.1.574-x64 1.0.0 1.1
Biostar Hi-Fi Z87X 3D 4.6.5 (23.07.2013) 3.00.2552 4.1.574-x64 1.0.0 1.1
ASUS Gryphon Z87 1206 3.00.2536 4.0.568-x64 1.0.0 1.1
ASRock Z87 Extreme6 P1.90 3.00.2529 4.0.568-x64 1.0.0 1.1
ASUS Z87-PLUS 1007 3.00.2522 4.0.568-x64 1.0.0 1.1
ASUS Sabertooth Z87 3009 3.00.2522 4.0.568-x64 1.0.0 1.1


Результаты тестирования

Постоянные читатели уже привыкли к тому, как материнские платы Gigabyte форсируют частоту ЦП до отметки 3,8 ГГц для любых типов нагрузки. Подобная ситуация могла сложиться и в этот раз, но GA-H81-D3 решила продемонстрировать оверклокерский характер: при выборе профиля XMP конфигурация задержек была существенно ужесточена — с заложенных в нём значений 9-11-10-28-2T до 8-8-8-21-1T! При этом частота ЦП ожидаемо увеличилась до 3,79 ГГц.

Тестирование Gigabyte GA-H81-D3Тестирование Gigabyte GA-H81-D3Тестирование Gigabyte GA-H81-D3Тестирование Gigabyte GA-H81-D3Тестирование Gigabyte GA-H81-D3

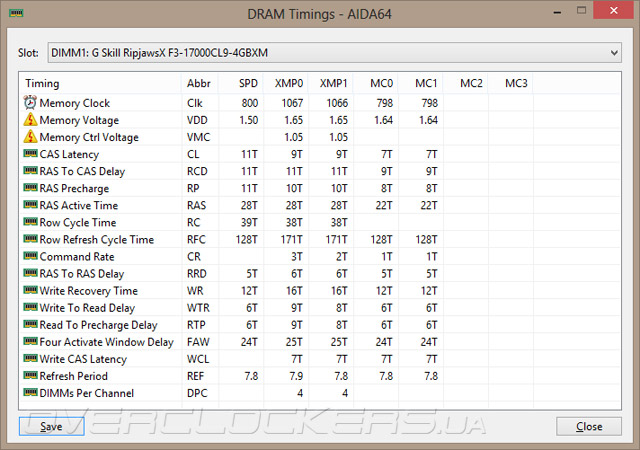

Установив конфигурацию задержек вручную, до необходимых в нашем сводном тестировании 9-11-10-28-2Т, я тем самым разрушил все черты самостоятельности UEFI. В результате частотная формула CPU оказалась идентична родственной Biostar Hi-Fi B85N 3D: для тяжёлых задач — 3,59 ГГц, для более простых среднее значение оказалось равно 3,69 ГГц. Избавиться от этого недоразумения можно путём активации параметра K OC на странице Advanced CPU Core Settings.

Тестирование Gigabyte GA-H81-D3Тестирование Gigabyte GA-H81-D3Тестирование Gigabyte GA-H81-D3Тестирование Gigabyte GA-H81-D3

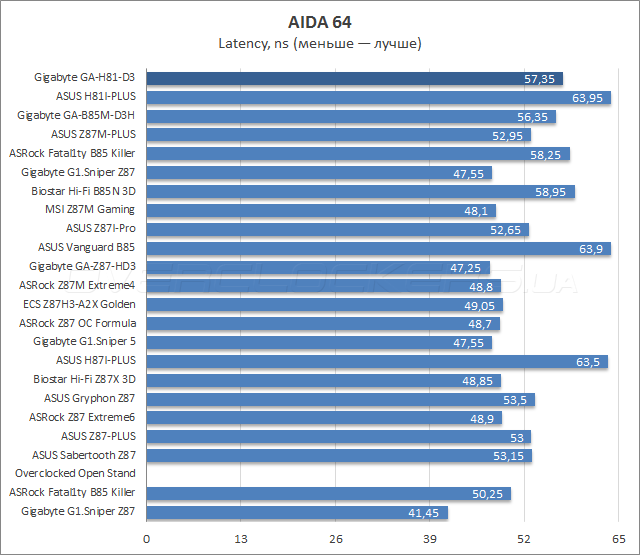

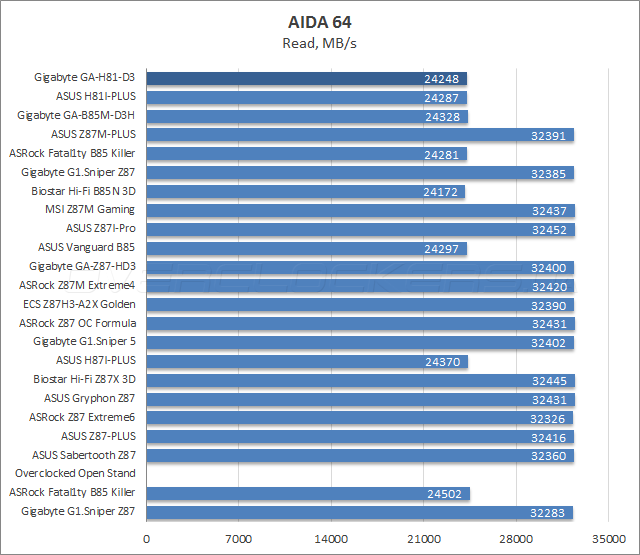

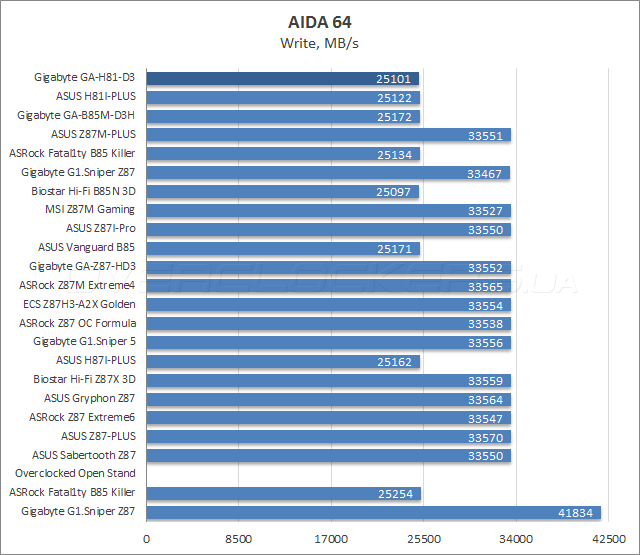

Приступим к анализу полученных результатов.

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

С работой подсистемы памяти никаких проблем нет.

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

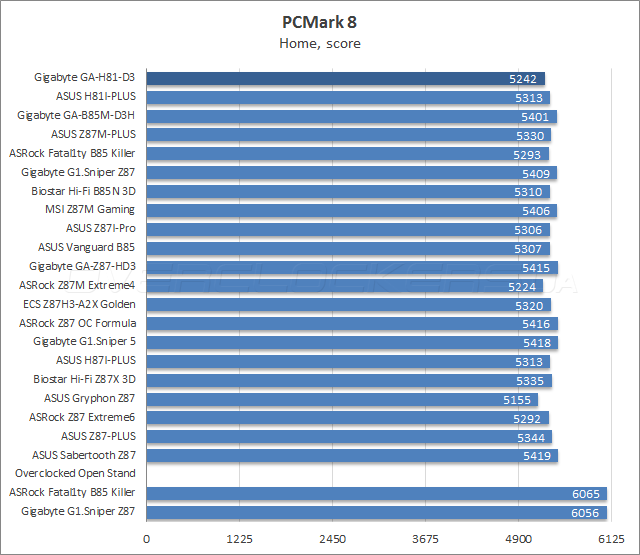

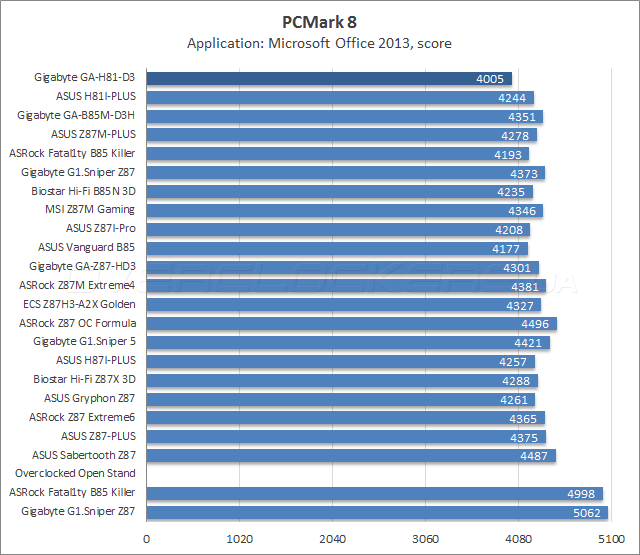

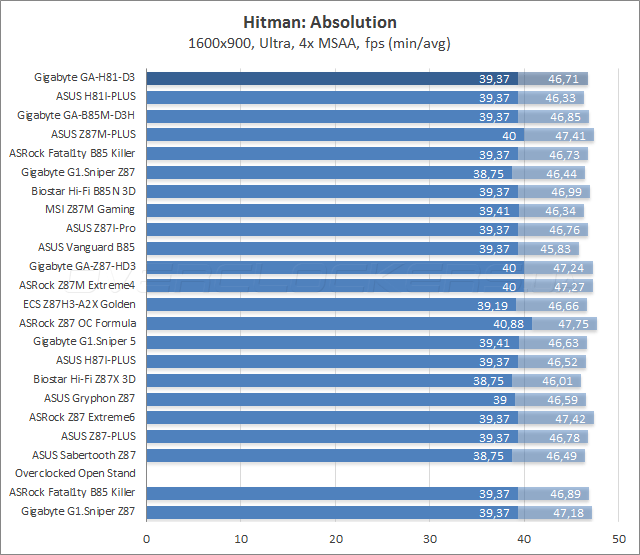

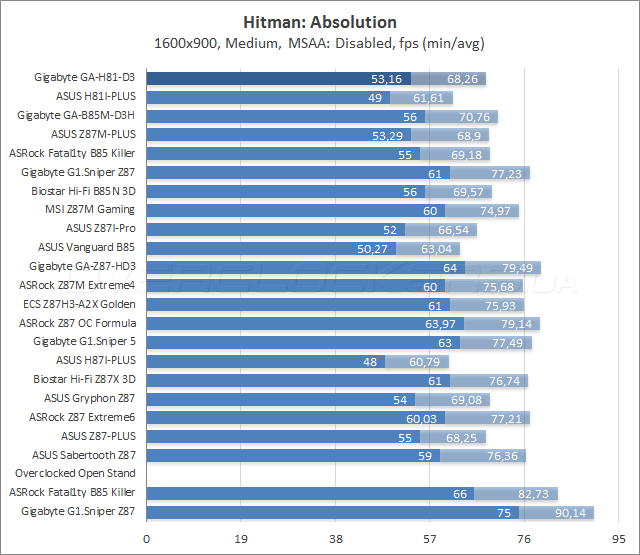

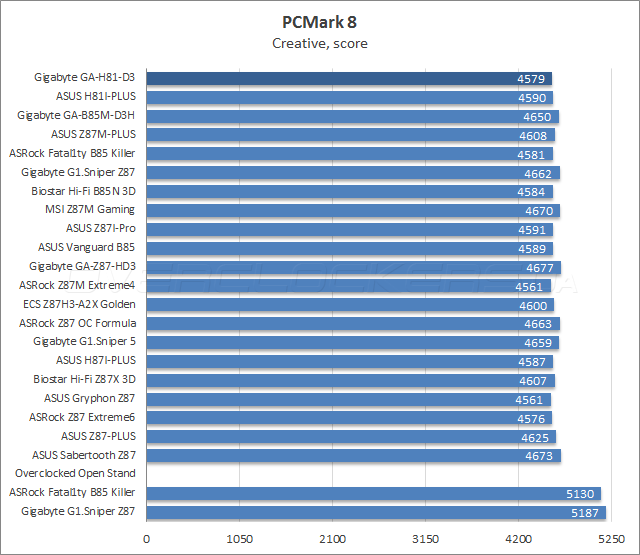

Парадокс, но наиболее приближённая из рассмотренных плат к «офисной» среде демонстрирует наихудшее быстродействие именно в сходных сценариях её использования. Тестирование не единожды перезапускалось при разных подходах, но результат каждый раз был существенно ниже средневзвешенного по группе.

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

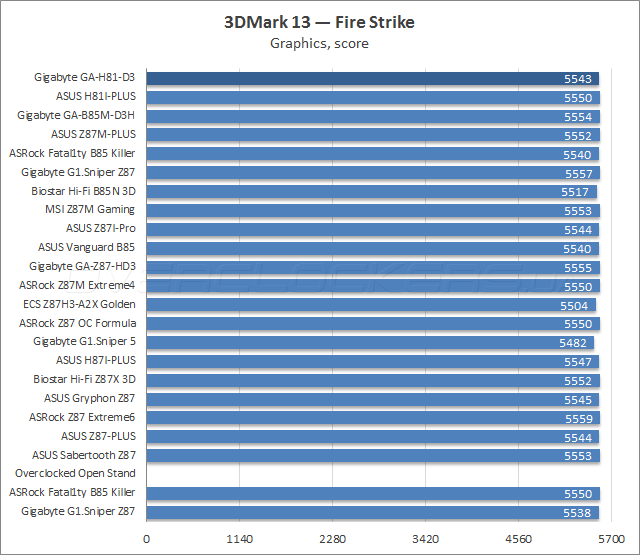

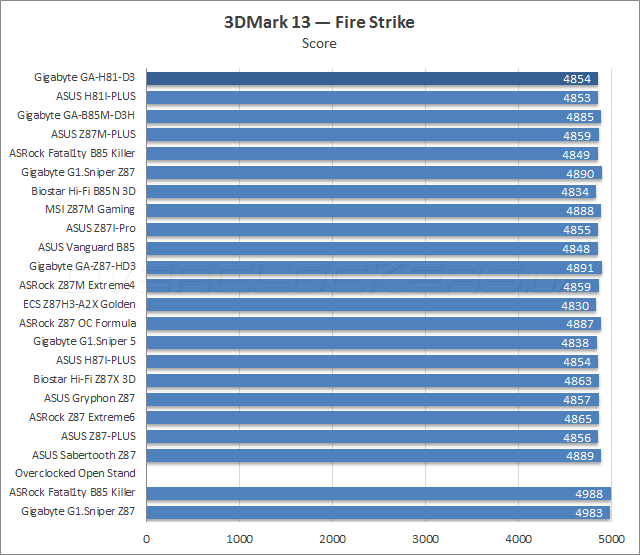

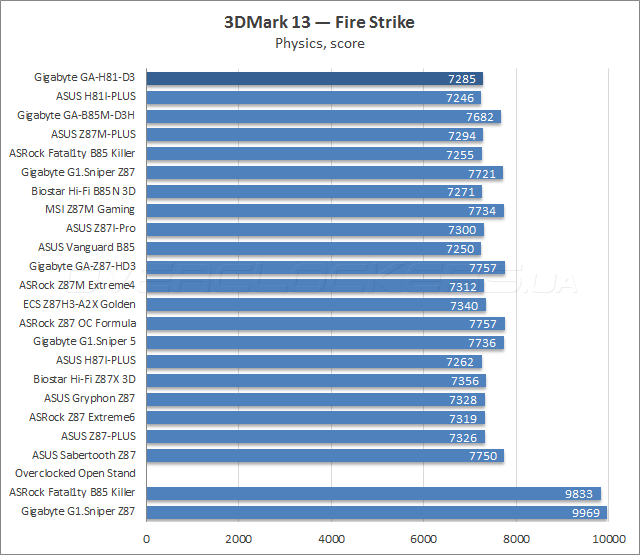

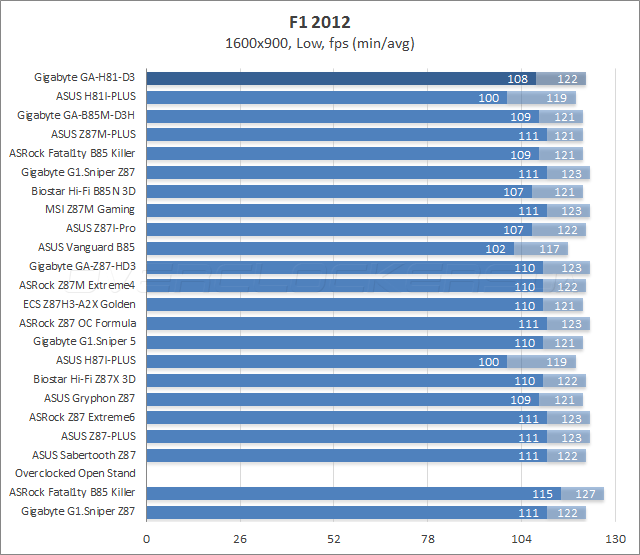

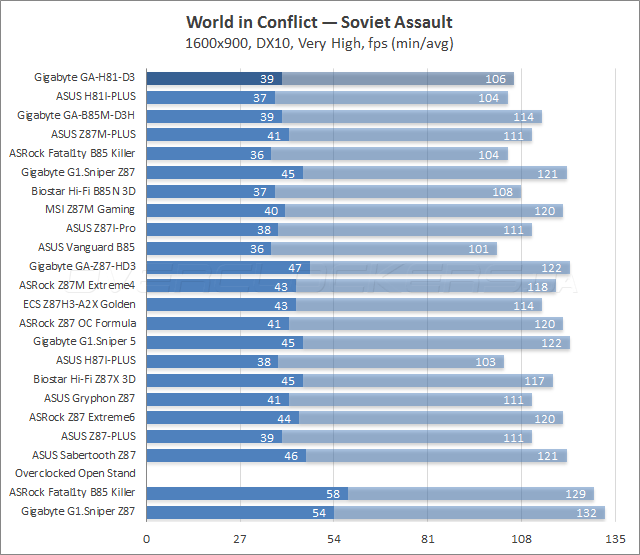

В тестовом пакете 3DMark 13 — Fire Strike подобных проблем не возникло, результаты оказались весьма ровными, схожими со всеми остальными.

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

При сопоставлении с показателями производительности GA-B85M-D3H весьма любопытно проследить влияние скорректированного профиля работы процессора Core i5-4670K. При низких графических настройках разница может составить более 10%, хотя в частотном эквиваленте она выливается лишь в пятипроцентную отметку.


Энергопотребление системы

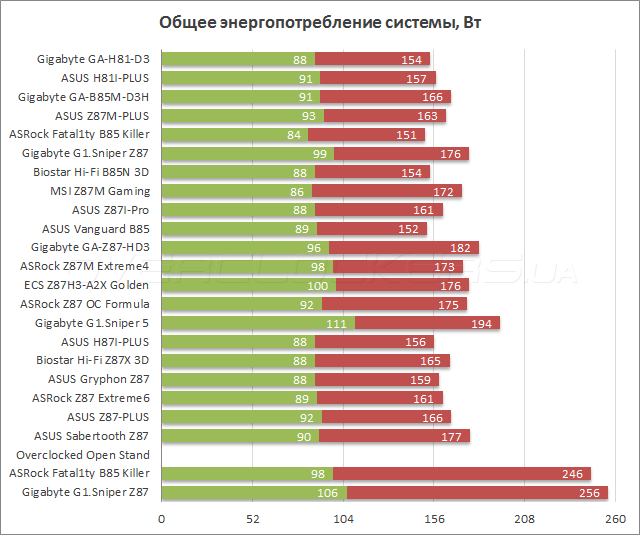

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Тестирование Gigabyte GA-H81-D3

Как оказалось, итоговый результат замеров всецело повторил рамки потребления платы производства Biostar с идентичным подходом в сфере организации блока VRM. Кроме того, отключение встроенного видеопроцессора понижает этот параметр со средних 88 Вт до приемлемых 82 Вт, которые куда больше соответствуют изделию с отсутствующими на борту дополнительными контроллерами. О нагреве элементов уже было сказано — лишь присутствует факт проявления этого физического процесса, сами же охладители, при текущем уровне возможностей UEFI, выполняют скорее декоративную функцию.


Вывод

В сухом остатке модель GA-H81-D3 являет собой образец заигрывания с потенциальным покупателем. Фактически радиатор, размещённый на силовых элементах преобразователя питания CPU, оказался не нужен, поскольку производитель серьёзно ограничил возможности варьирования значениями питающих напряжений — как CPU VRIN Voltage, так и CPU Vcore. От этого аппаратный разгонный потенциал устройства остался нераскрыт, хотя он явно имеется.

Производительность изделия в своём номинальном режиме оказалась невыдающейся, а в тестах с Microsoft Office и вовсе самой низкой. Поэтому сегодня такой продукт сложно чем-то выделить на фоне многочисленных конкурентов по нижнему рыночному сегменту.

Имеющихся возможностей для осуществления оверклокинга пока что явно недостаточно, чтобы в серьёз рассматривать GA-H81-D3 как самую дешёвую плату для проведения разгона процессоров Haswell. Даже её относительно низкая стоимость не оправдывает тех шагов, на которые инженеры решились пойти. Очевидно, оппонент из своего же лагеря — GA-B85M-D3H, который помимо широких оверклокерских возможностей обладает намного бóльшим числом интерфейсных выходов, а значит — и вариантов по использованию собранного на его основе компьютера, является куда более привлекательным вариантом для покупки.

Тишина - вечный спутник овера
