Обзор материнской платы Gigabyte GA-B85M-D3H

Возможности UEFI

Как оказалось, рассматриваемый продукт напрочь лишён современного интерфейса, известного по прочим изделиям Gigabyte как Dashboard. В распоряжение пользователя предоставлен лишь классический режим отображения меню, в котором уже традиционно (не принимая во внимание новые модели, например — G1.Sniper Z87) работать с мышью практически невозможно из-за низкой чувствительности её курсора и большого Input Lag.

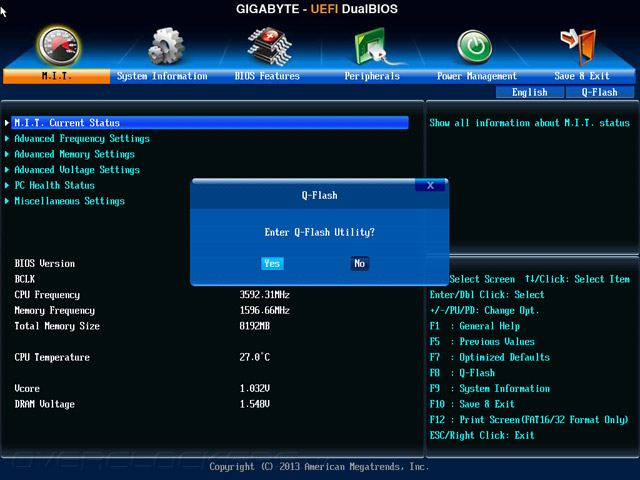

На официальной странице GA-B85M-D3H доступны к загрузке всего три версии UEFI, несмотря на длительный строк пребывания продукта на рынке. Попавший к нам в лабораторию экземпляр нёс на борту сборку от октября 2013 года. Обновление посредством встроенной утилиты Q-Flash до последней, январской версии F9 прошло без проблем.

UEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3H

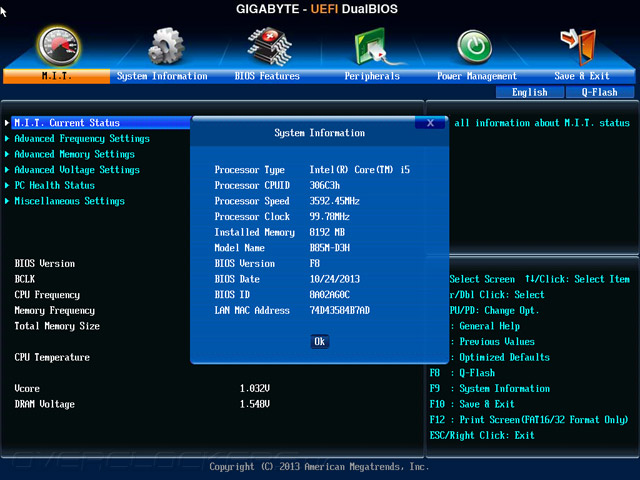

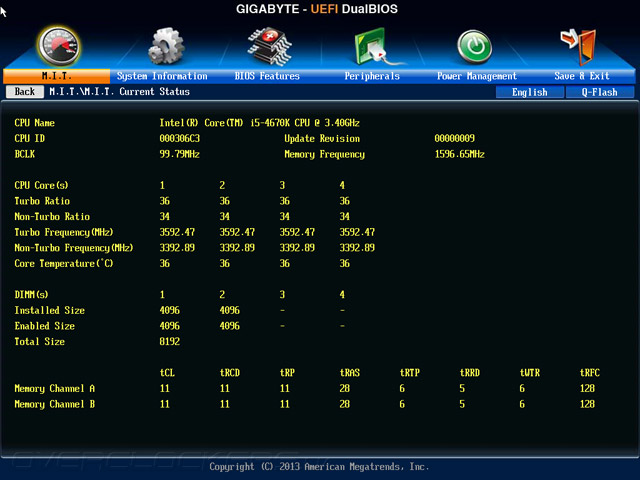

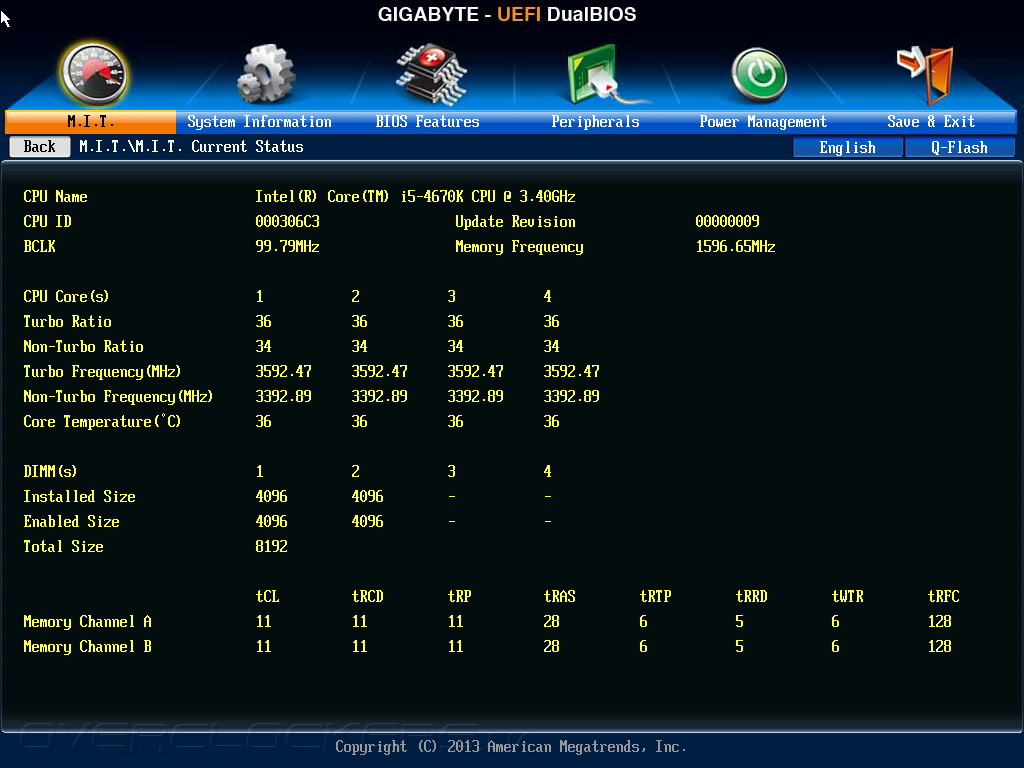

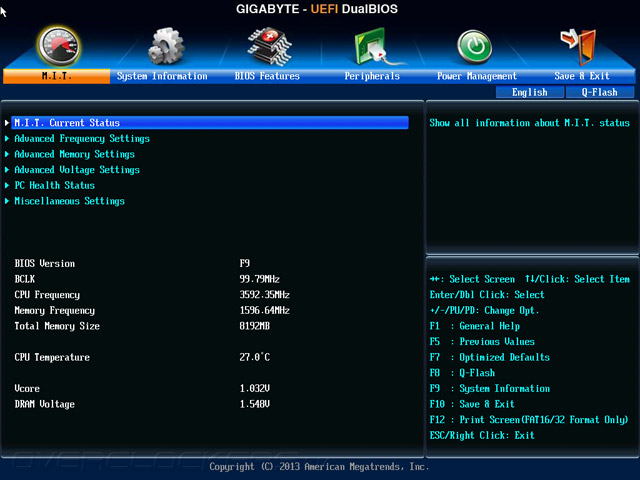

Самым главным, к тому же первым в списке, является раздел M.I.T. Здесь находятся инструменты для тонкой настройки и разгона. На вкладке Current Status отображаются текущие параметры системы.

UEFI Setup Gigabyte GA-B85M-D3H

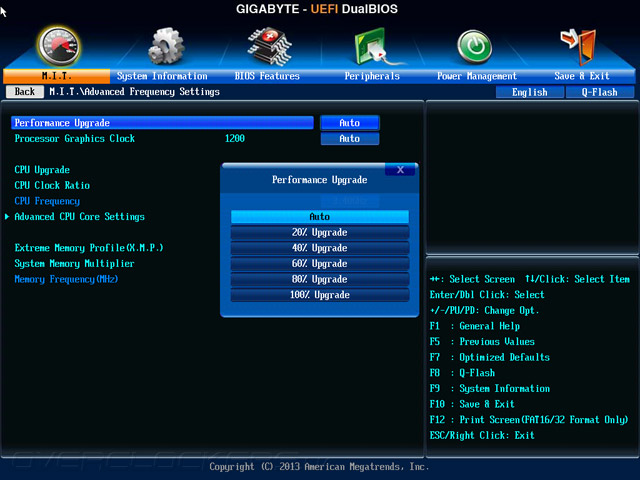

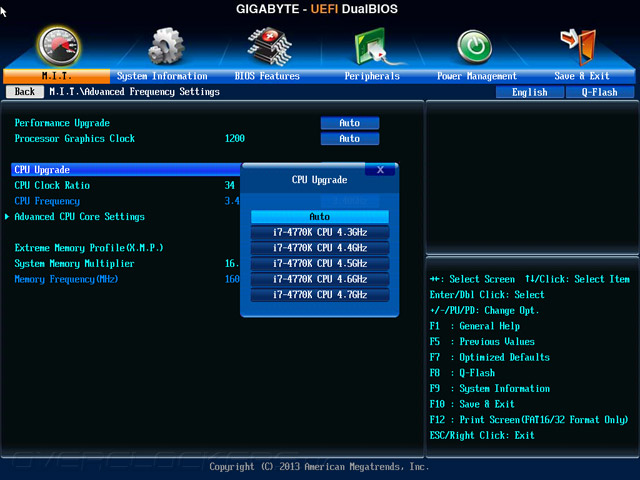

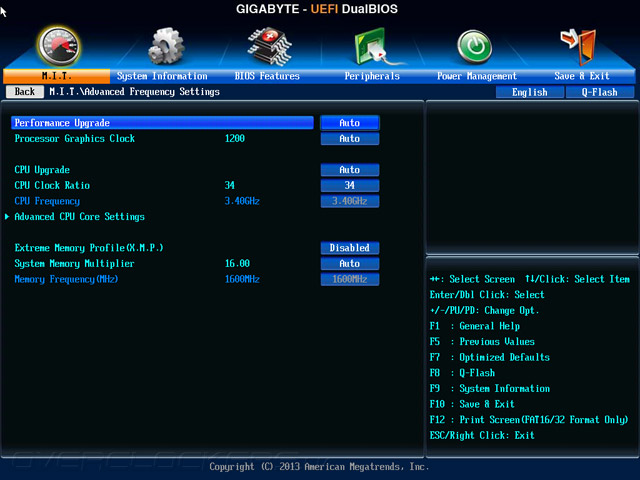

Страница по настройке системных частот лишилась поля CPU Base Clock в соответствии с возможностями B85. Всё остальное осталось на месте, даже штатные средства повышения быстродействия системы — пункты Performance Upgrade и CPU Uprgade.

UEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3H

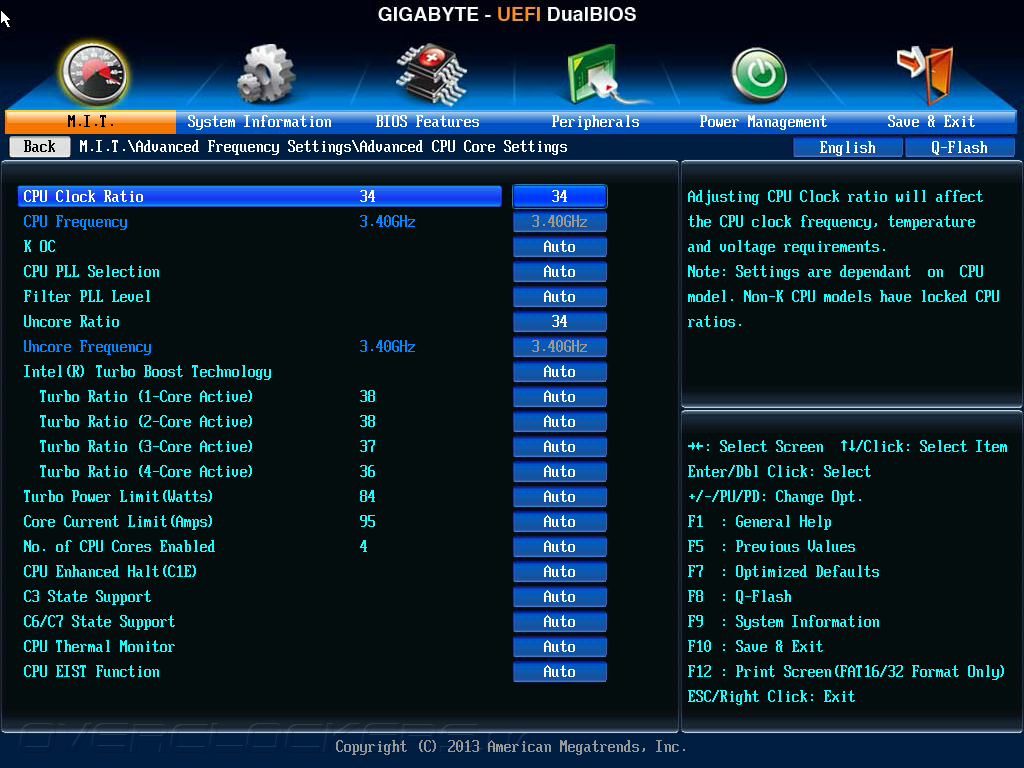

Вкладка Advanced CPU Core Settings своим наполнением идентична продуктам на основе Z87, а значит в плане разгона ЦП ограничений на этой плате нет.

UEFI Setup Gigabyte GA-B85M-D3H

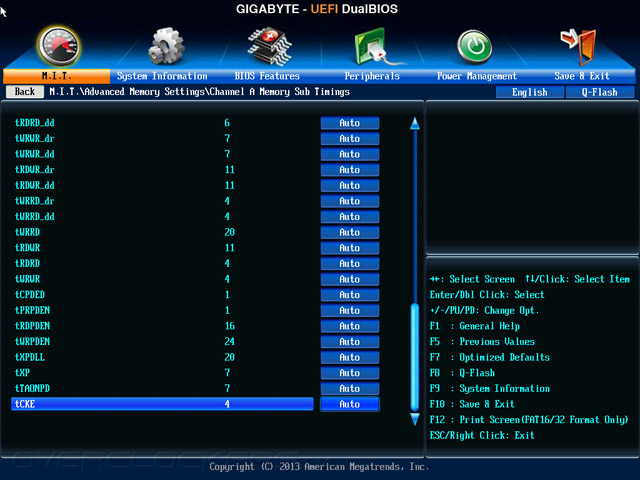

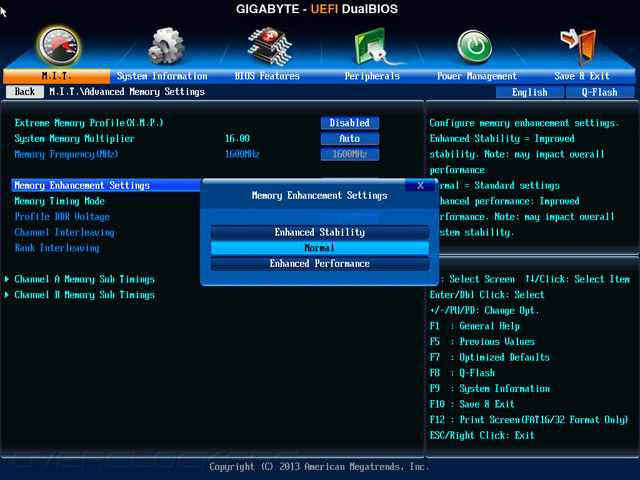

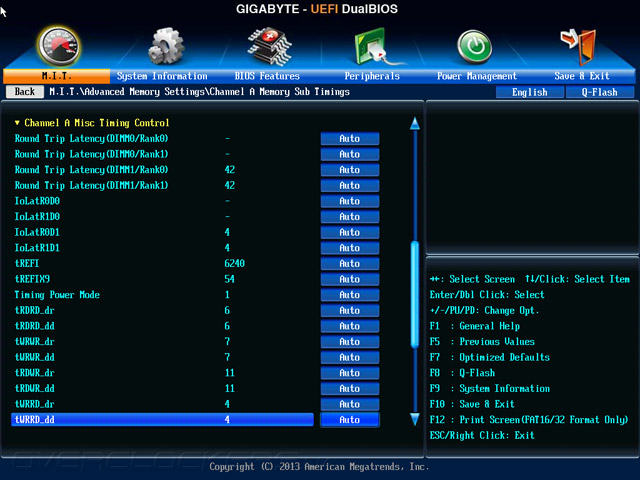

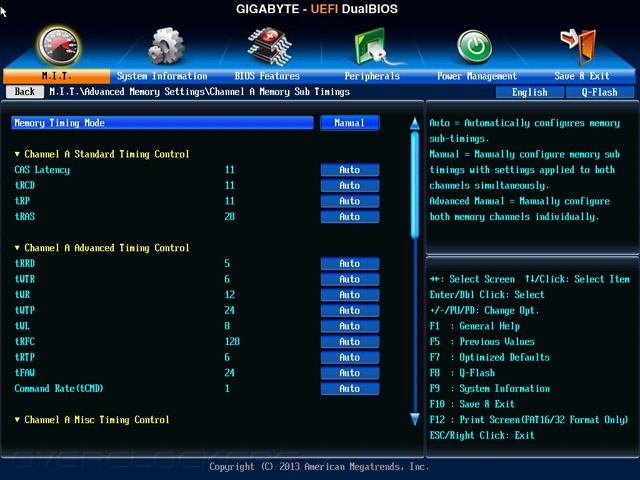

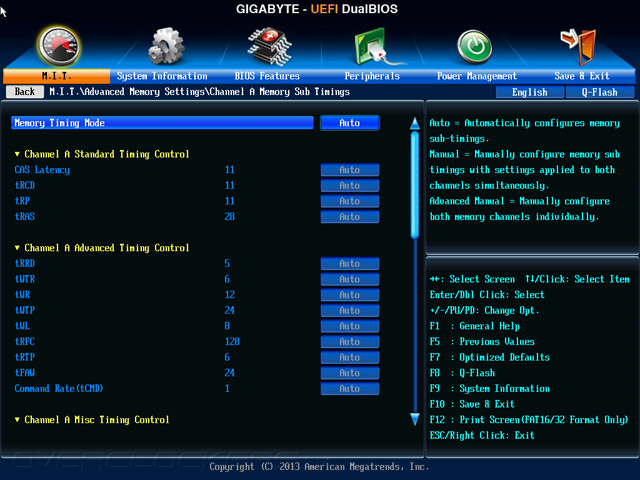

Следующий раздел — Advanced Memory Settings — лишился пункта Memory Overclocking Profiles, что вполне разумно, ведь максимальная частота оперативной памяти ограничена отметкой 1600 МГц. Всё остальное находится на прежних местах, поэтому и тонкую настройку работы DRAM, при желании, можно смело выполнять.

UEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3H

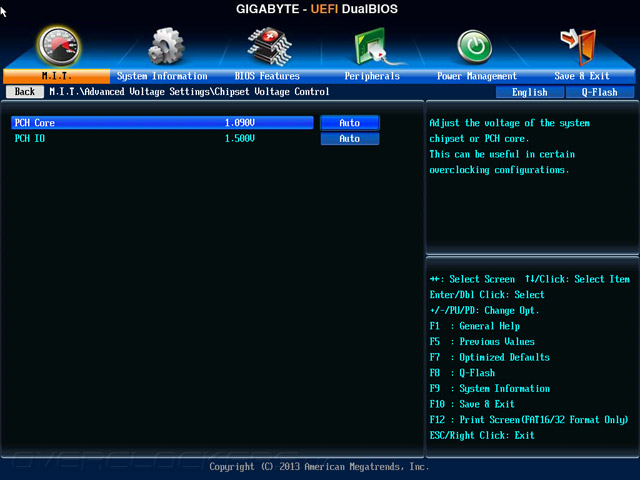

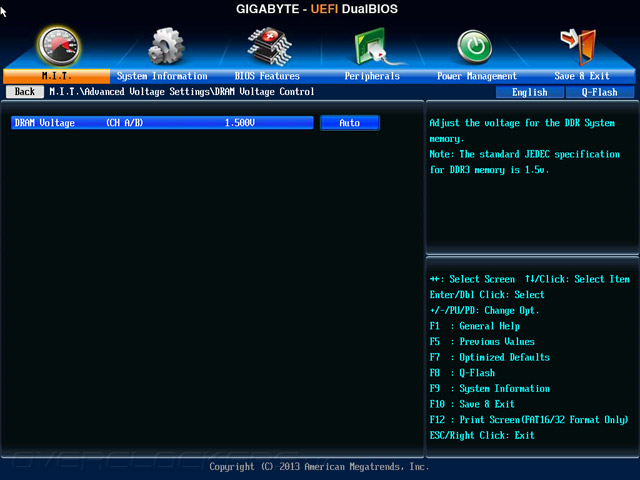

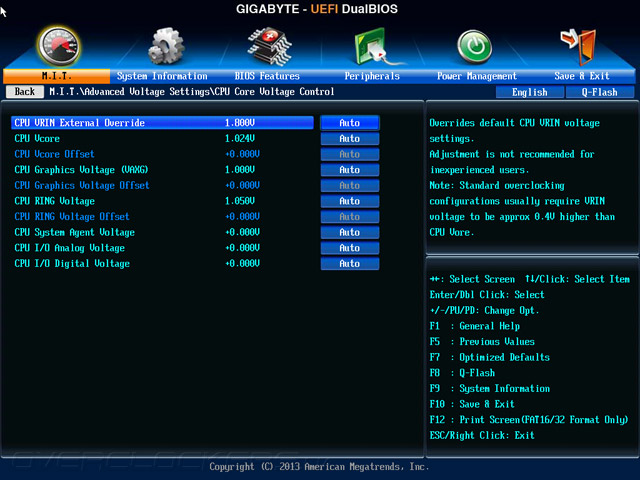

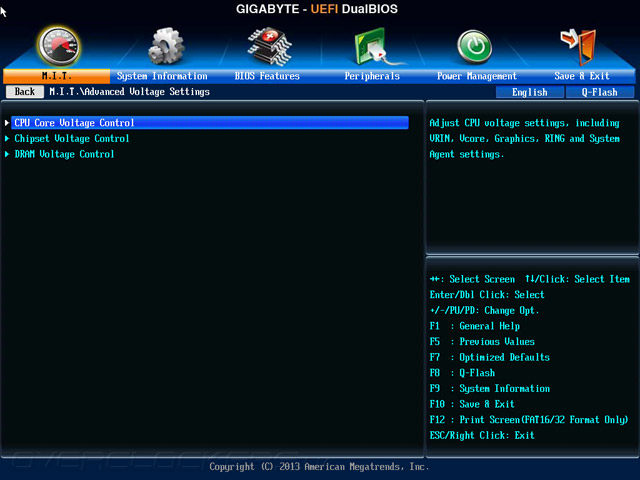

Осмотрим возможности устройства в сфере изменения питающих напряжений. На всех без исключения узлах доступных пределов должно быть достаточно для разумного «воздушного» оверклокинга. Самое интересное можно (не) обнаружить на странице CPU Core Voltage Control: CPU VRIN Loadline Calibration попросту отсутствует как таковой! Тем интереснее будет проводить разгон ЦП.

UEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3H

Все важные параметры и их предельные значения можно найти в сводной таблице:

Параметр Диапазон регулировки Шаг
CPU PLL Selection Auto/LCPLL/SBPLL
Filter PLL Level Auto/Low/High
CPU Clock Ratio (Multiplier) 8–80 1
CPU Vcore (В) 0,5–1,8 0,001
CPU Vcore Offset (В) –0,3…+0,4 0,001
CPU VRIN External Override (В) 1,0–2,3 0,01
Uncore Ratio (Multiplier) 8–80 1
CPU RING Voltage (В) 0,8–1,8 0,001
CPU RING Voltage Offset (В) –0,3…+0,4 0,001
System Memory Multiplier 8,00/10,66/13,33/14,00/16,00
DRAM Voltage (В) 1,16–2,10 0,02
CPU System Agent Voltage (В) –0,3…+0,4 0,001
CPU I/O Analog Voltage (В) –0,3…+0,4 0,001
CPU I/O Digital Voltage (В) –0,3…+0,4 0,001
PCH Core (В) 0,65–1,3 0,005
PCH IO (В) 1,05–1,9 0,005
Processor Graphics Clock (МГц) 400–4000 50
CPU Graphics Voltage (VAXG) (В) 0,5–1,7 0,001
CPU Graphics Voltage Offset (В) –0,3…+0,4 0,001

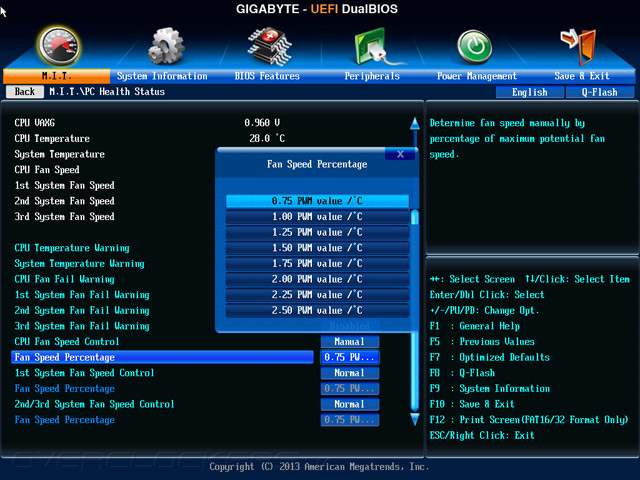

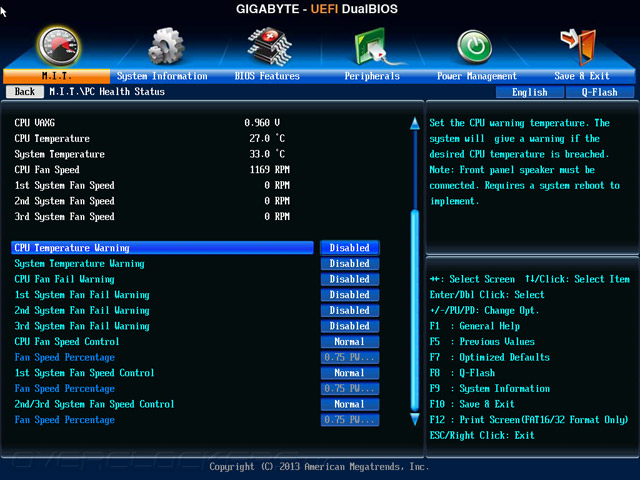

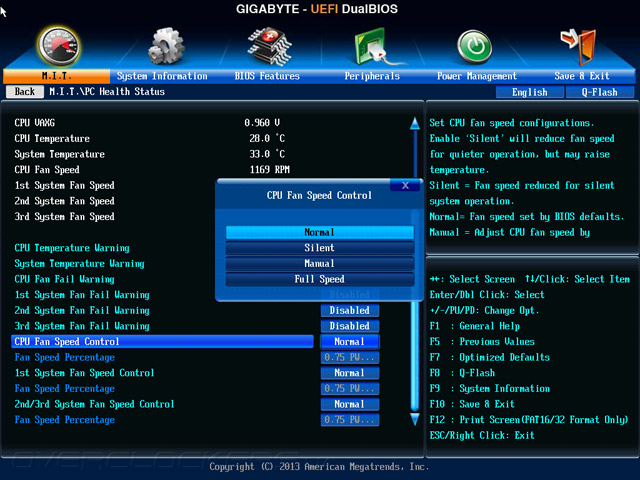

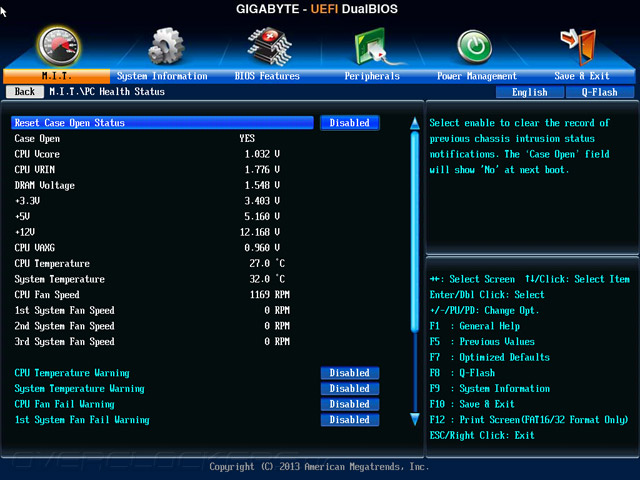

PC Health Status позволяет быть в курсе действующих в системе напряжений и осуществлять мониторинг температур самой платы, а также процессора. Кроме того, снимаются показания тахометрических датчиков на всех четырёх гнёздах; тут же можно произвести быструю корректировку механизма работы вентиляторов, подключенных к трём каналам. Оказывается, для колодок с индексами 2 и 3 алгоритм управления един. Для более точной, осознанной настройки охладителей рекомендую воспользоваться фирменным ПО.

UEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3H

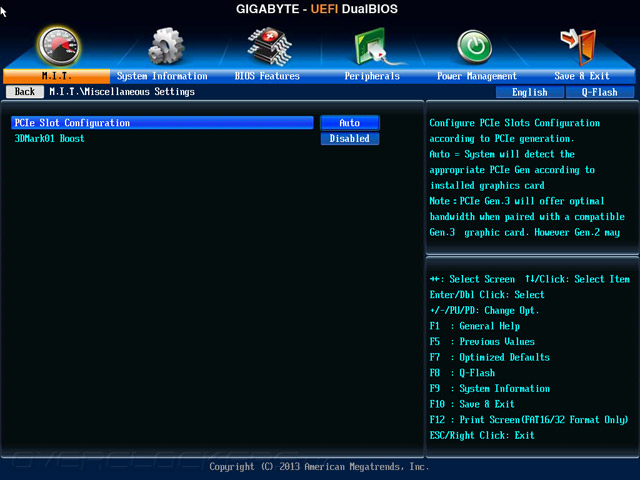

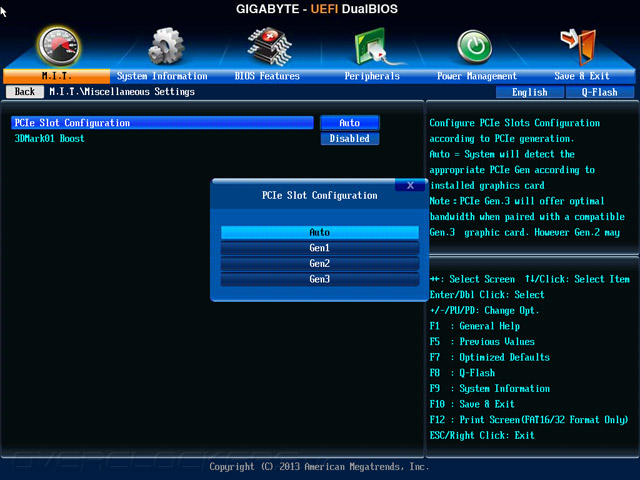

Замыкающей является вкладка Miscellaneous Settings, содержимое которой кочует из одного устройства на другое.

UEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3H

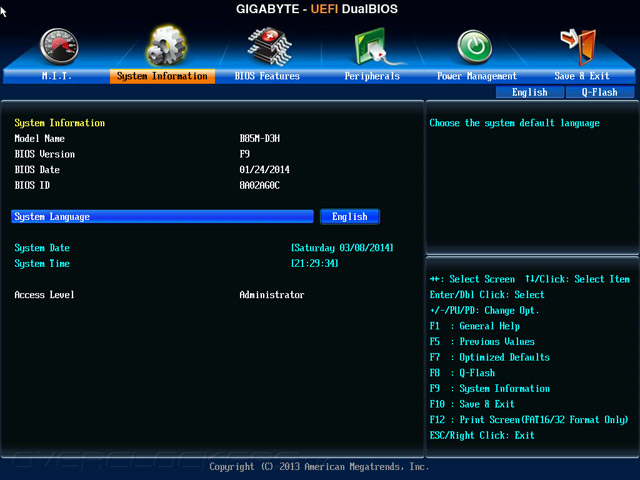

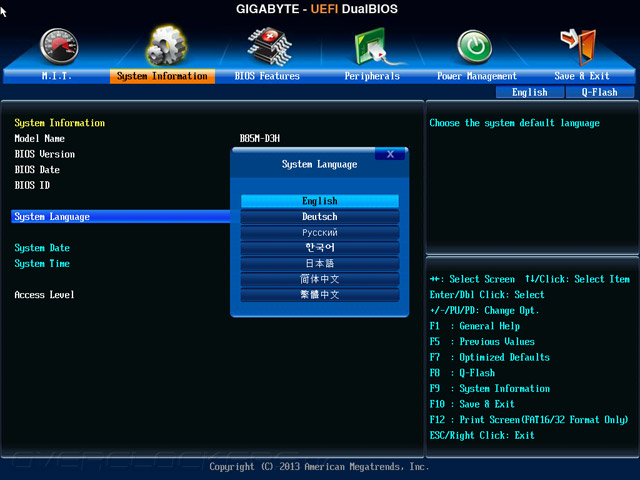

Раздел System Information позволяет установить дату, время и, при острой необходимости, изменить локализацию интерфейса.

UEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3H

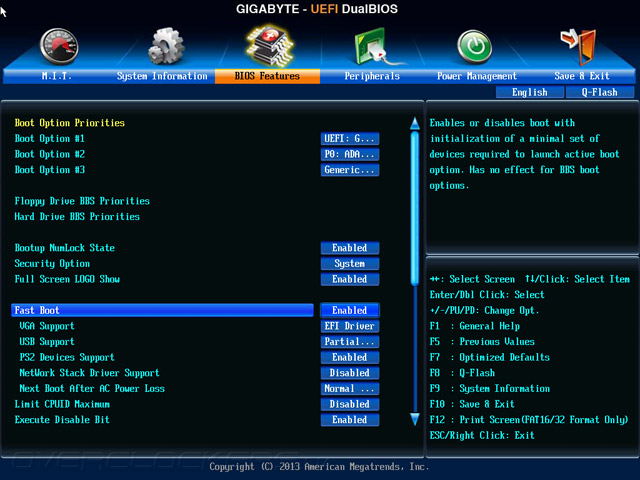

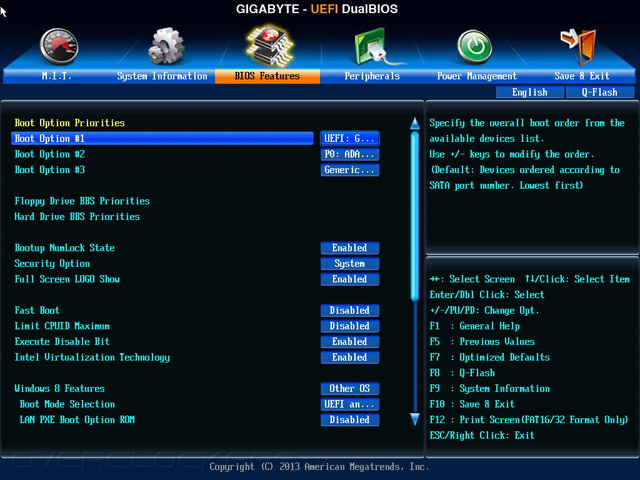

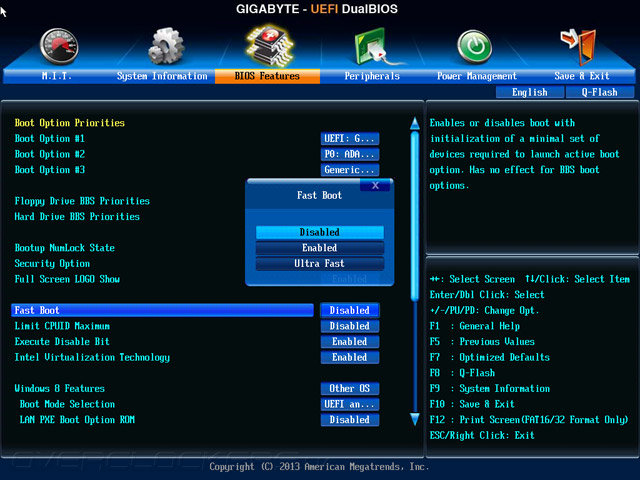

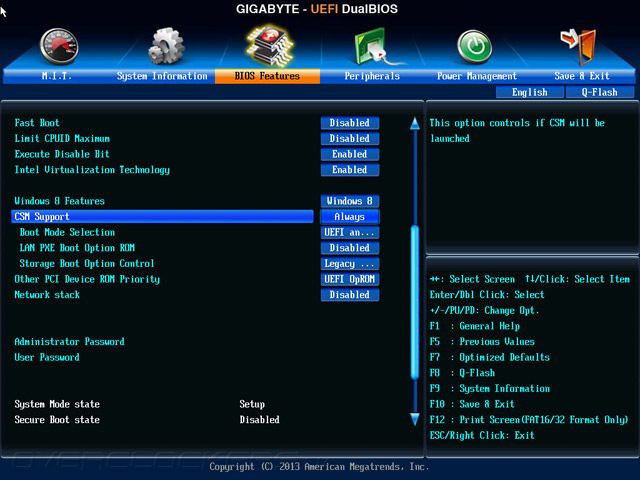

BIOS Features содержит механизмы, влияющие на процесс загрузки системы, идентификацию оборудования во время процедуры POST. Плата достаточно быстро выполняет инициализацию устройств, поэтому особой нужды что-либо здесь менять нет. Также здесь можно ограничить доступ к изменению параметров третьими лицами.

UEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3H

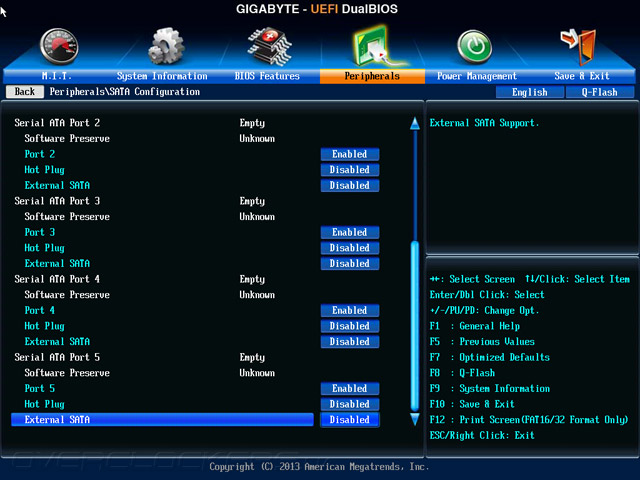

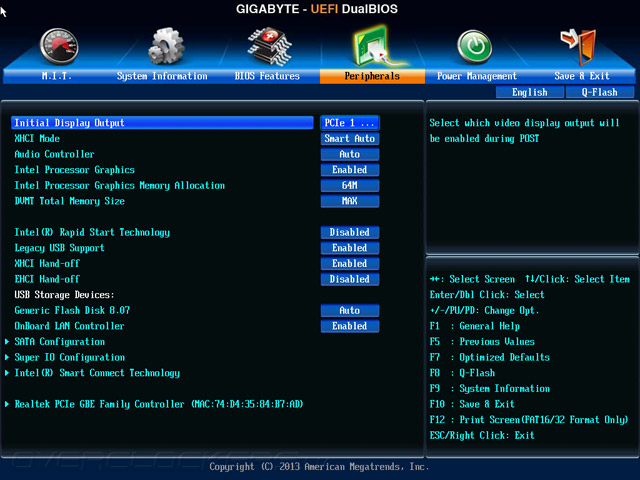

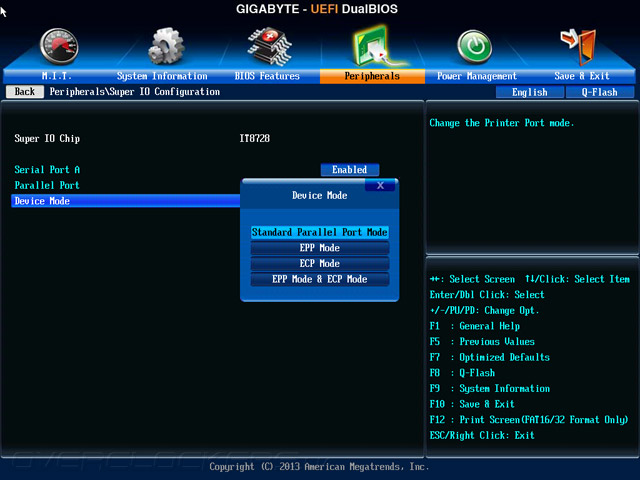

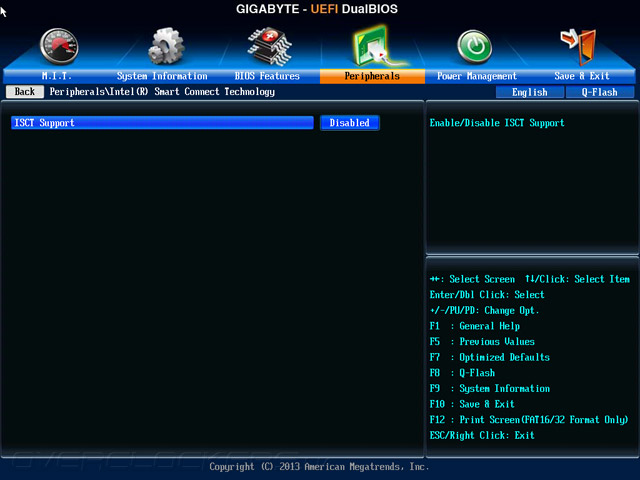

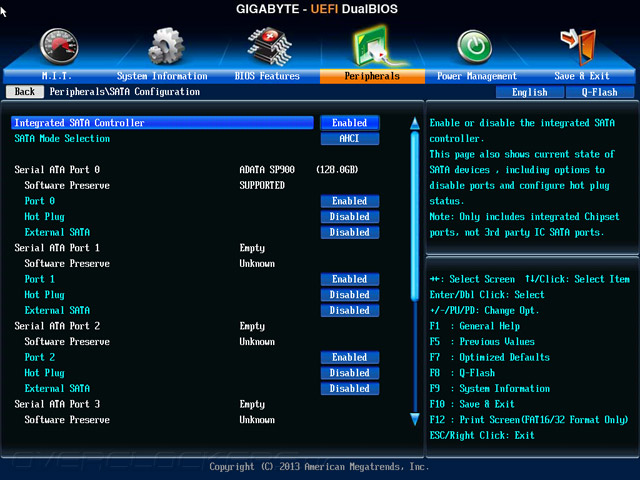

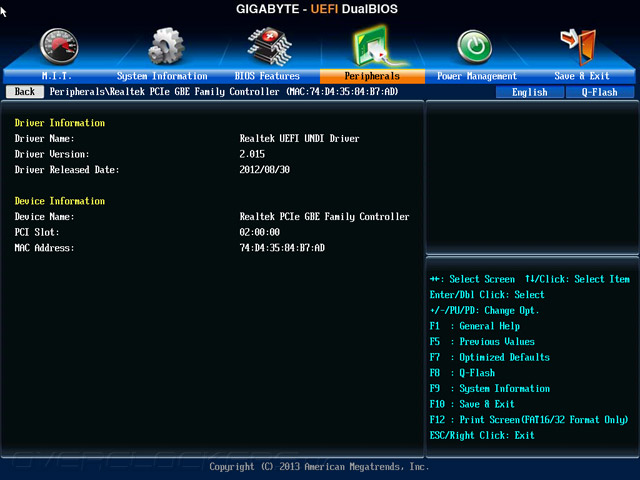

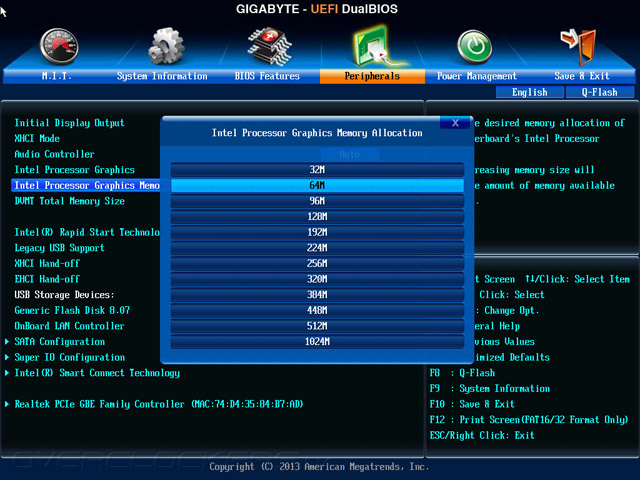

Раздел Peripherals содержит настройки и справочную информацию о прочих узлах и отдельных единицах, не имеющих отношения к основным, находящимся в заглавном M.I.T.

UEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3HUEFI Setup Gigabyte GA-B85M-D3H

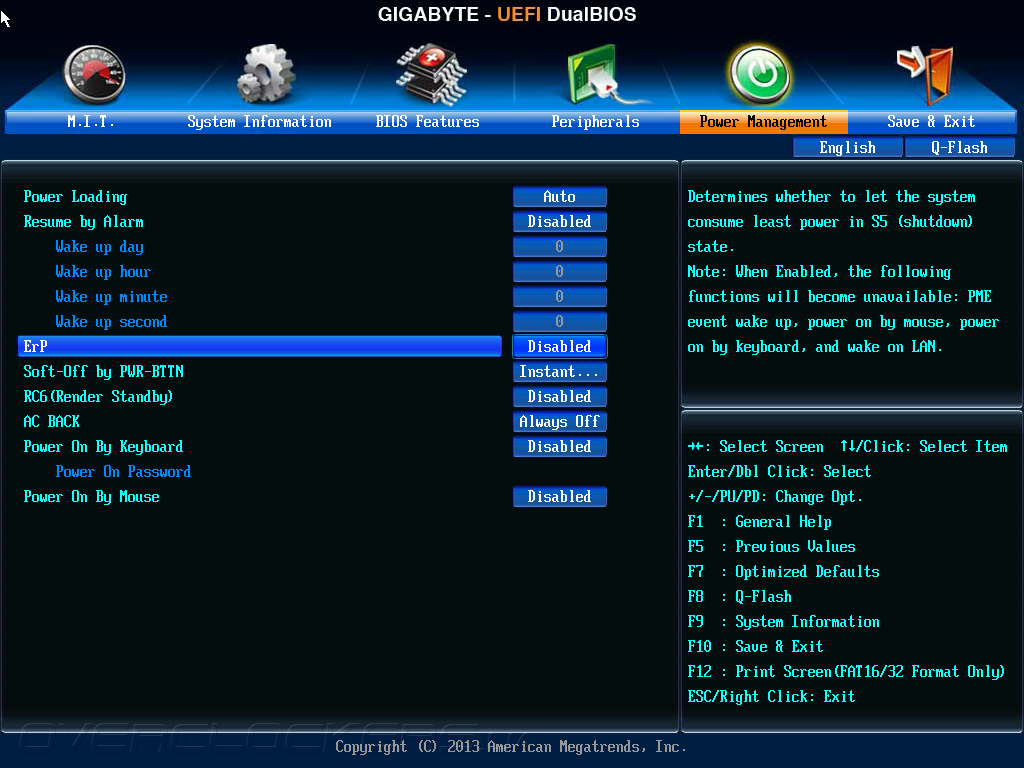

Наполнение Power Management весьма обыденно.

UEFI Setup Gigabyte GA-B85M-D3H

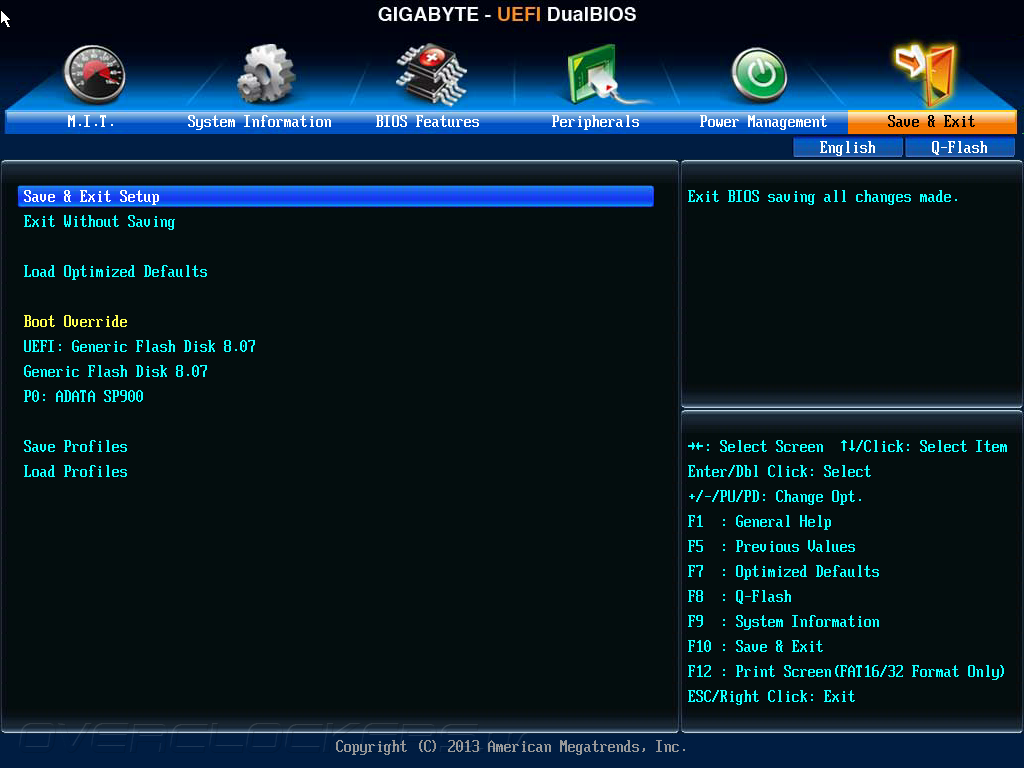

Save & Exit тоже не обзавёлся чем-то новым. Впрочем, он и не лишился весьма полезного механизма по сохранению профилей с настройками, число которых может достигать восьми, как и на прочих устройствах Gigabyte, побывавших в нашей лаборатории.

UEFI Setup Gigabyte GA-B85M-D3H

Как оказалось, единственным упрощением в UEFI оказалось отсутствие механизма LLC, прочие же возможности дублируют таковые из прошивок более старших системных плат, в особенности это относится и к имеющимся готовым профилям по разгону системы «в один клик». Вскоре проверим всё это на практике, а пока посмотрим на комплект программного обеспечения.


Комплектное ПО

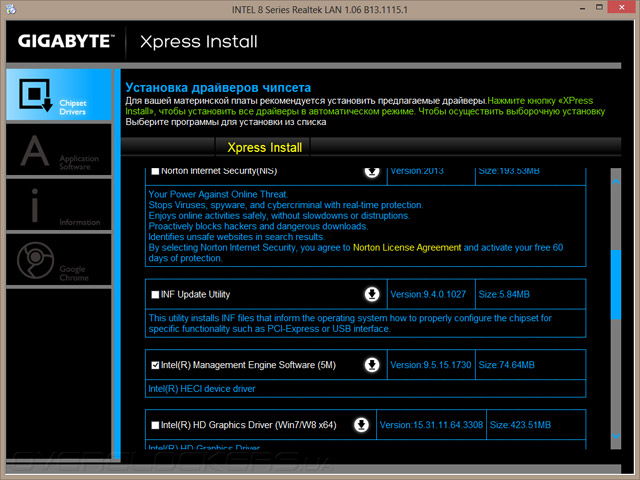

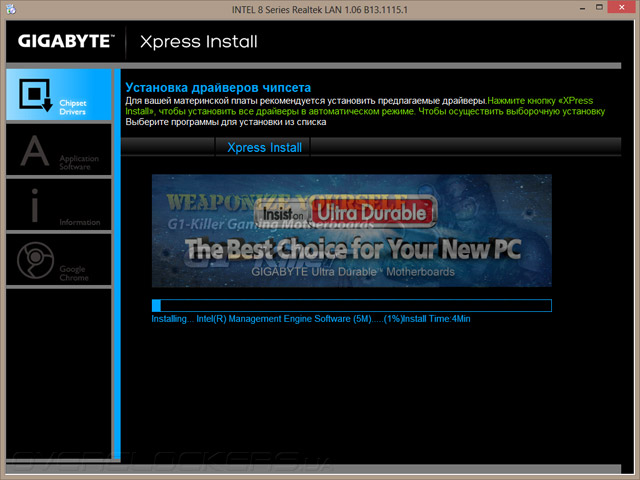

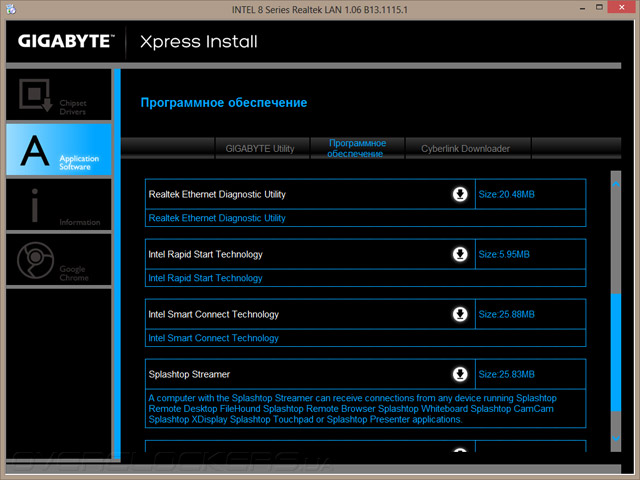

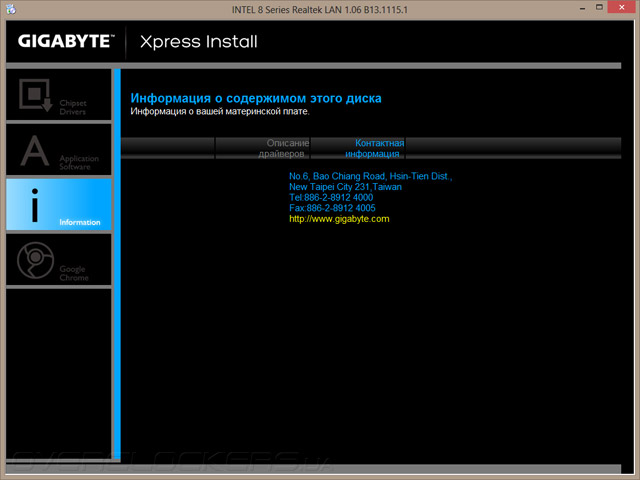

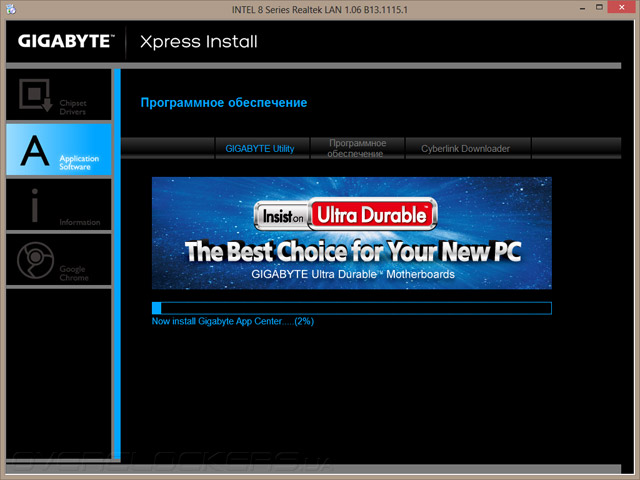

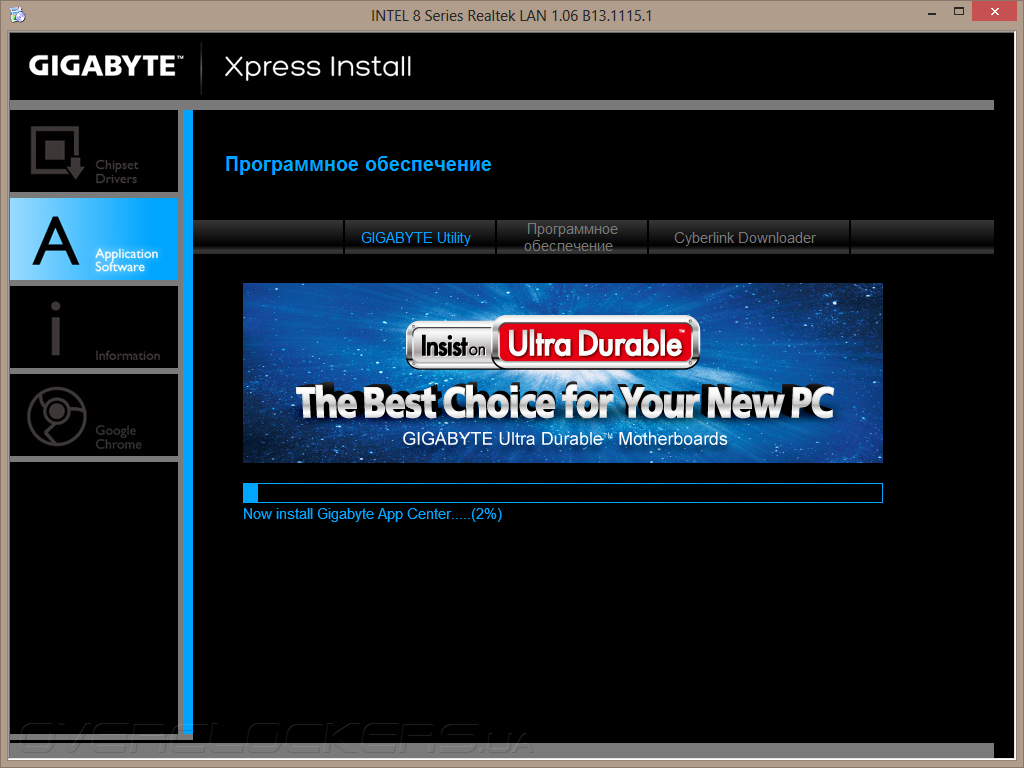

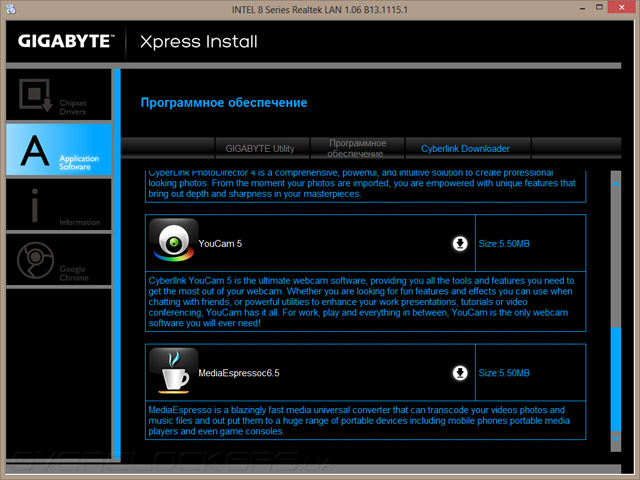

Известный по прошлым обзорам фирменный диск, стилизованный под Modern UI, смог удивить. Возможно, работа над ошибками сотрудниками Gigabyte всё же предпринимается. Теперь к инсталляции вместе с драйверами ничего лишнего не предлагается, в отличии от всех нынешних мировых тенденций. Отмечены лишь самые важные компоненты, а прочие, как и подобает, можно самостоятельно пометить перед запуском мастера установки Xpress Install.

Gigabyte GA-B85M-D3HGigabyte GA-B85M-D3HGigabyte GA-B85M-D3HGigabyte GA-B85M-D3HGigabyte GA-B85M-D3HGigabyte GA-B85M-D3H

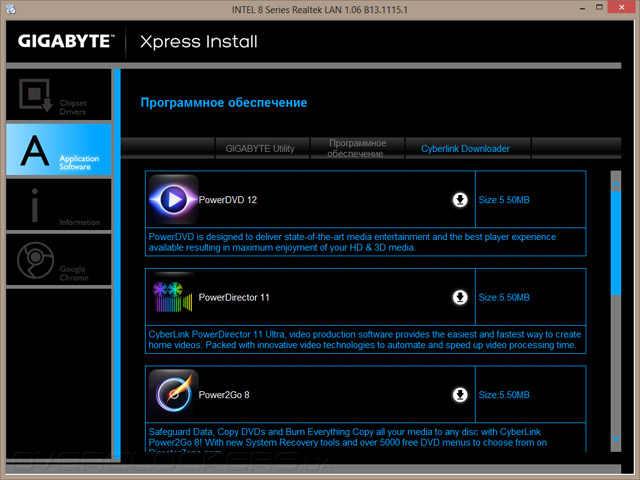

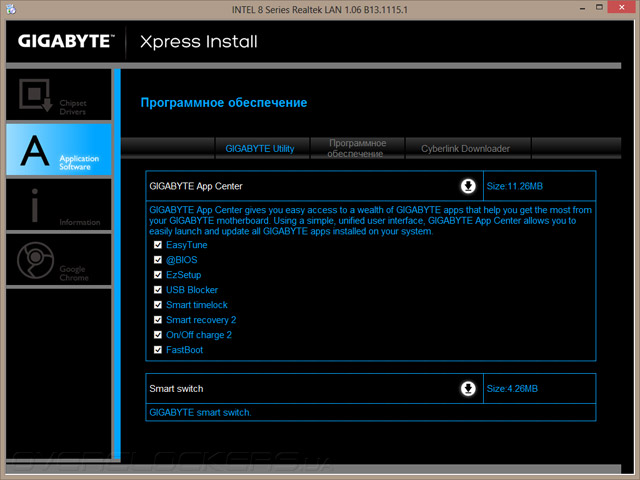

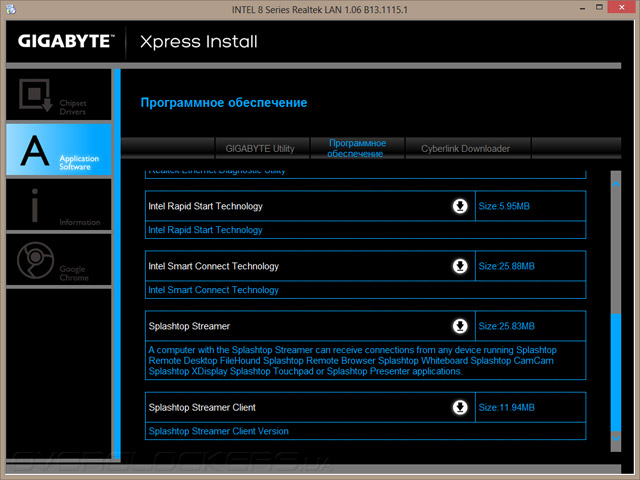

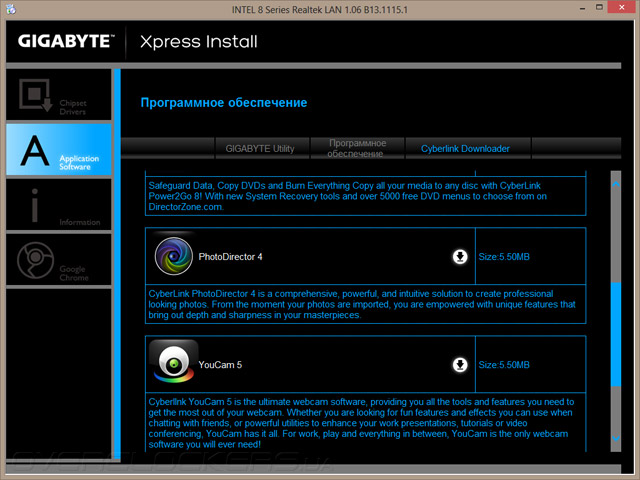

Комплект фирменного ПО неожиданно расширился, а вот набор утилит сторонних производителей идентичен виденному на диске, шедшим вместе с GA-Z87-HD3. Gigabyte smart switch предлагает бесплатную альтернативу привычной кнопке Пуск для среды ОС Windows 8, доступную к использованию на любых системных платах. Такой же набор предоставлялся вместе с G1.Sniper Z87, и, по всей видимости, сказывается пересмотр концепции производителя в оснащении всех своих продуктов расширенным комплектом.

Gigabyte GA-B85M-D3HGigabyte GA-B85M-D3HGigabyte GA-B85M-D3HGigabyte GA-B85M-D3HGigabyte GA-B85M-D3HGigabyte GA-B85M-D3HGigabyte GA-B85M-D3H

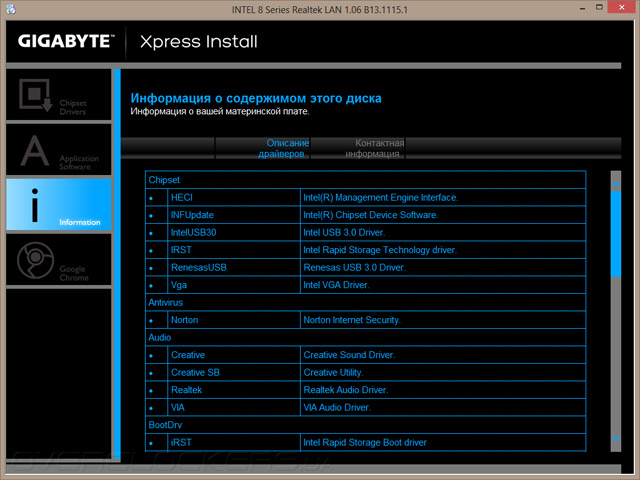

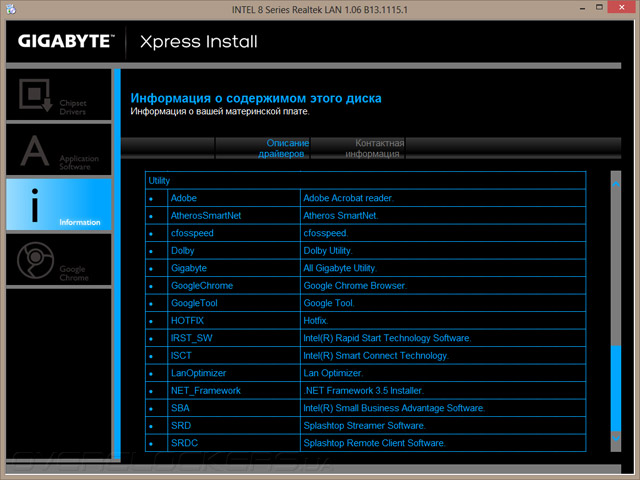

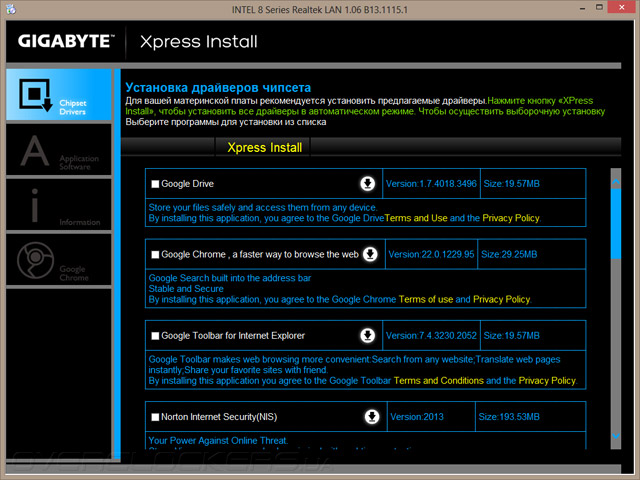

На самом диске, как и прежде, набор драйверов оказался более чем исчерпывающим для конкретной модели. А также традиционно предлагается использовать продукты от Google, и на этот раз речь идёт уже не только о браузере.

Gigabyte GA-B85M-D3HGigabyte GA-B85M-D3HGigabyte GA-B85M-D3HGigabyte GA-B85M-D3HGigabyte GA-B85M-D3H

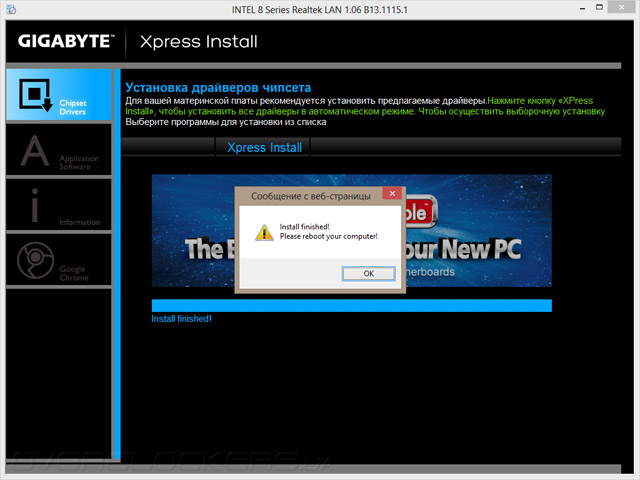

К работе мастеров по установке вопросов не возникло.

Gigabyte GA-B85M-D3H

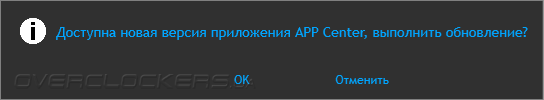

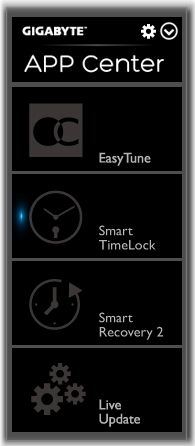

Как водится, весь спектр фирменного ПО находится под опекой App Center. При первом запуске эта оболочка проверяет обновление как для утилит, установленных и неустановленных, так и для драйверов.

Gigabyte GA-B85M-D3H

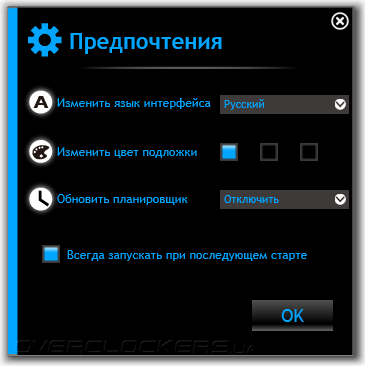

Расписание проведения таких проверок можно полностью отключить, или наоборот — установить в параноидальный, ежедневный режим. Поскольку с проблемами качества локализации, а точнее — графического оформления элементов интерфейса собственных утилит, мы уже сталкивались по старым обзорам, то перед началом знакомства с фирменной продукцией локализация была изменена на английскую.

Gigabyte GA-B85M-D3H

Перед запуском любой утилиты, и для последующей работоспособности каких-либо настроек внутри них при очередном входе в ОС, необходимо чтобы App Center был загружен, что проще всего достигается с его автоматической загрузкой вместе с ОС.

Gigabyte GA-B85M-D3H

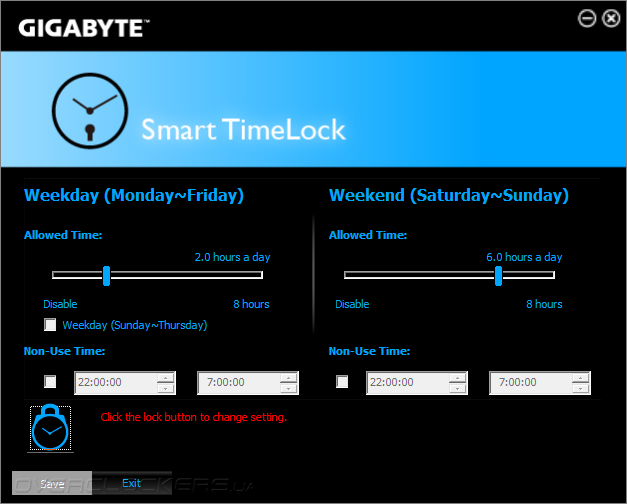

Smart TimeLock являет собой прообраз родительского контроля, ограничивающий время работоспособности ПК в сутки и по дням недели.

Gigabyte Smart TimeLock

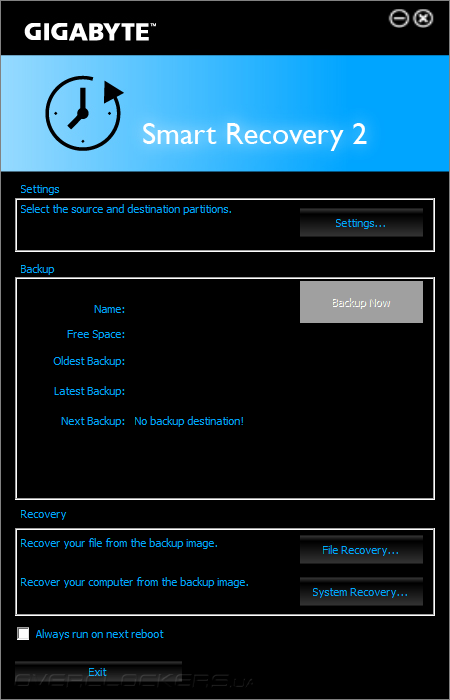

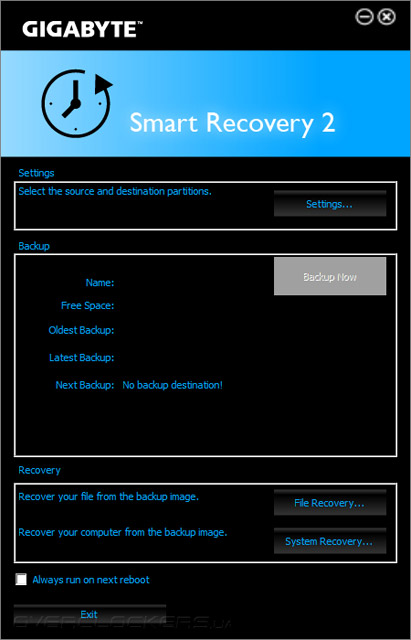

Smart Recovery 2 позиционируется как средство резервного копирования и восстановления информации.

Gigabyte  Smart Recovery 2

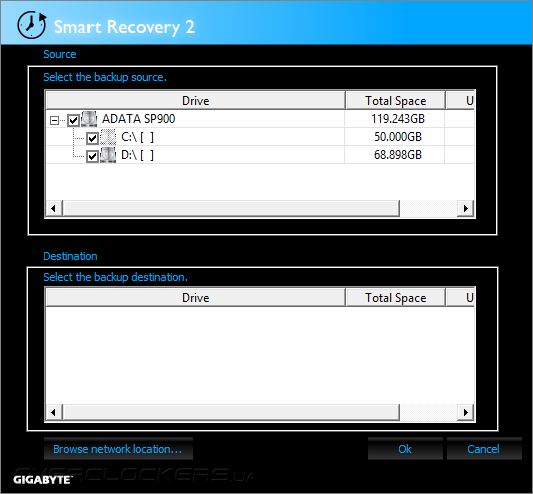

Как по мне, куда больше доверия вызывает ПО от Intel, которое является одной из характерных особенностей продукции на базе B85.

Gigabyte  Smart Recovery 2

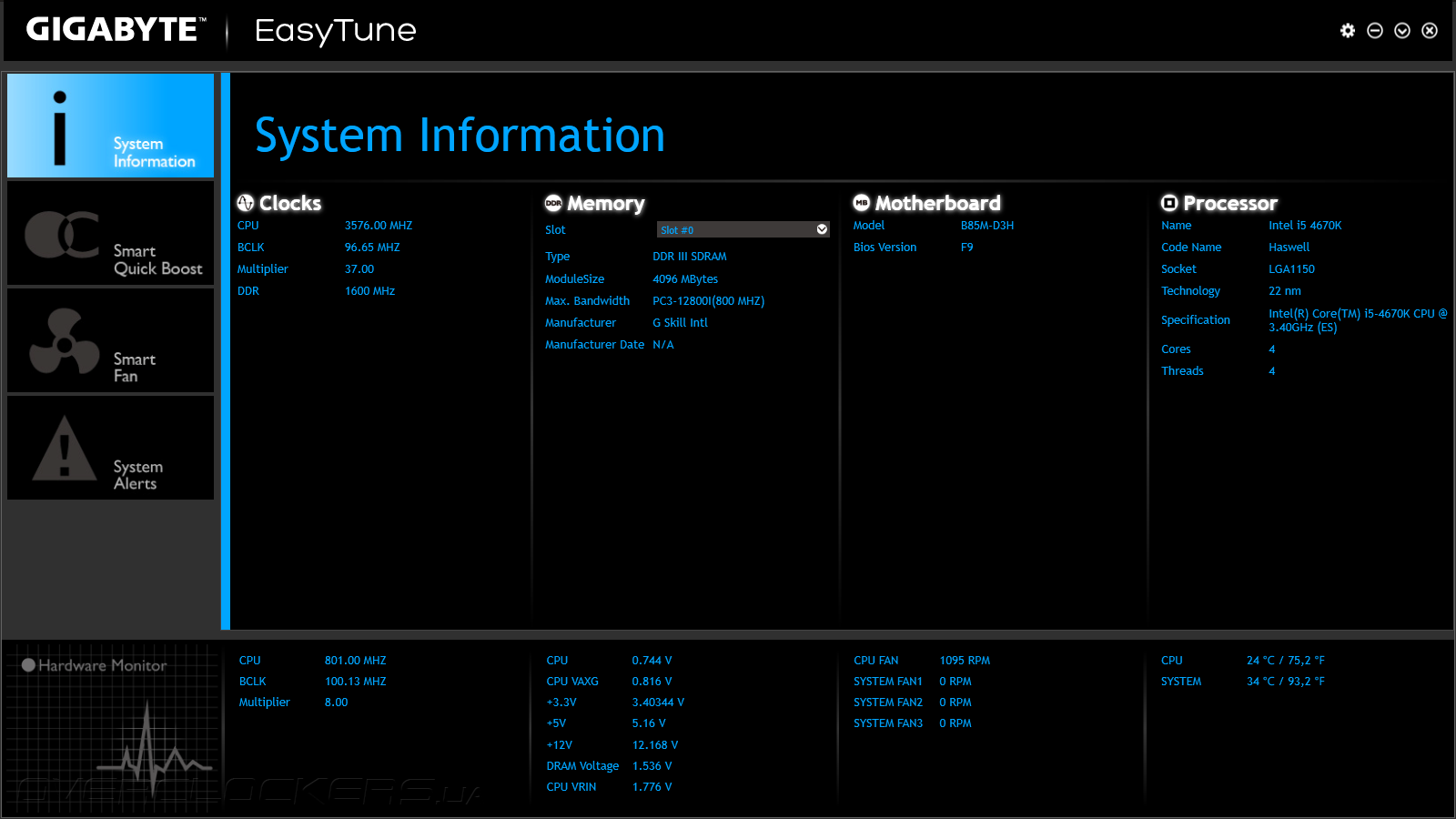

Посмотрим на работоспособность EasyTune. Прежде проблем с System Information не было, в этот раз на счёт BCLK возникли весьма нешуточные разночтения в верхней и нижней частях страницы.

Gigabyte EasyTune

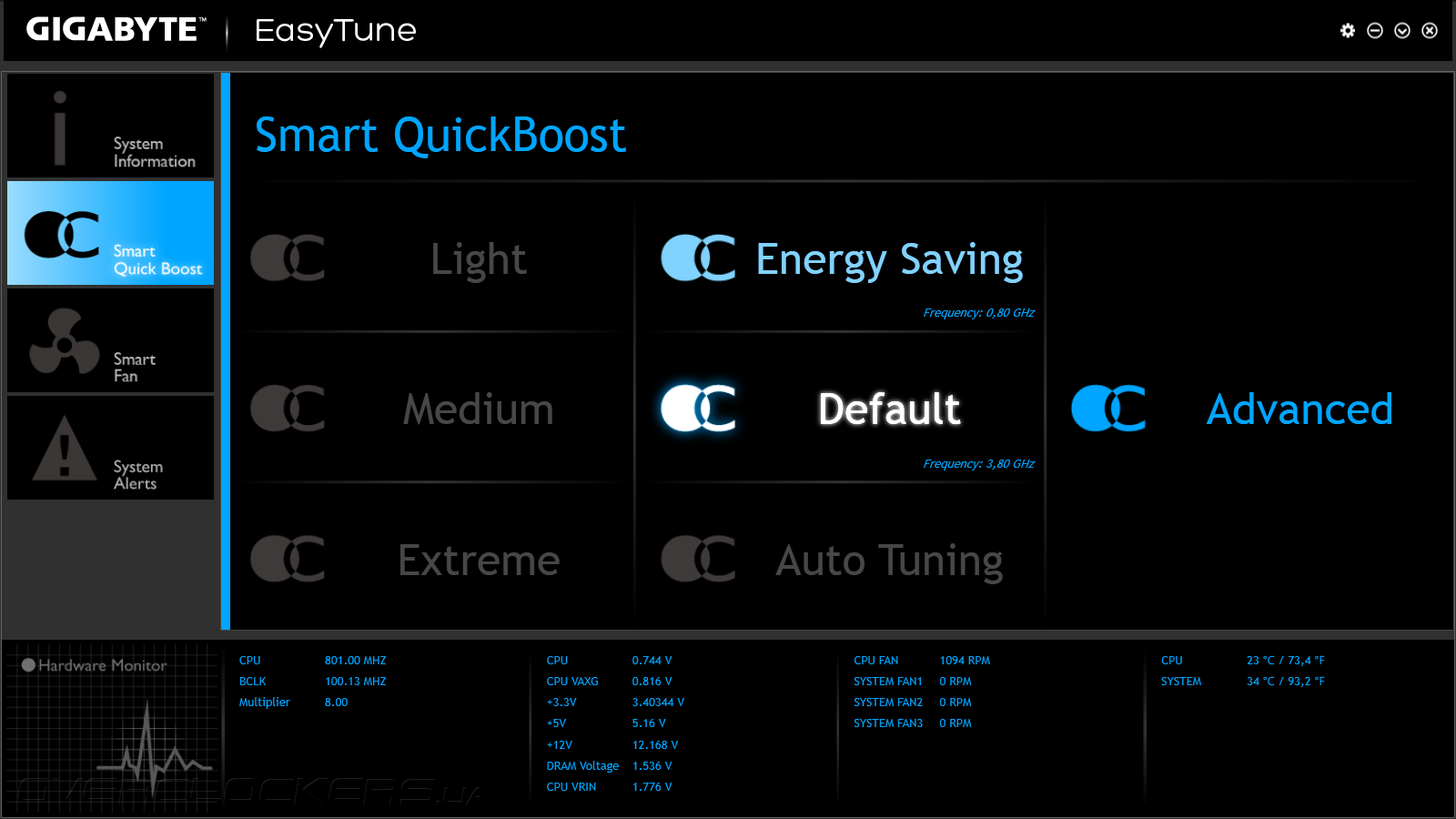

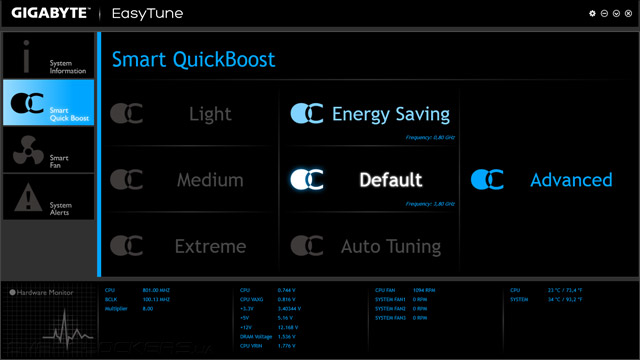

Модуль Smart QuickBoost, пожалуй, справедливо был лишён всех профилей по автоматическому разгону системы. Однако было бы правильно в таком случае переименовать эту страницу. Впрочем, осмотр возможностей UEFI предоставил понимание факта наличия этих модулей на уровне прошивки, тогда непонятно отчего же утилита не желает их использовать.

Gigabyte EasyTune

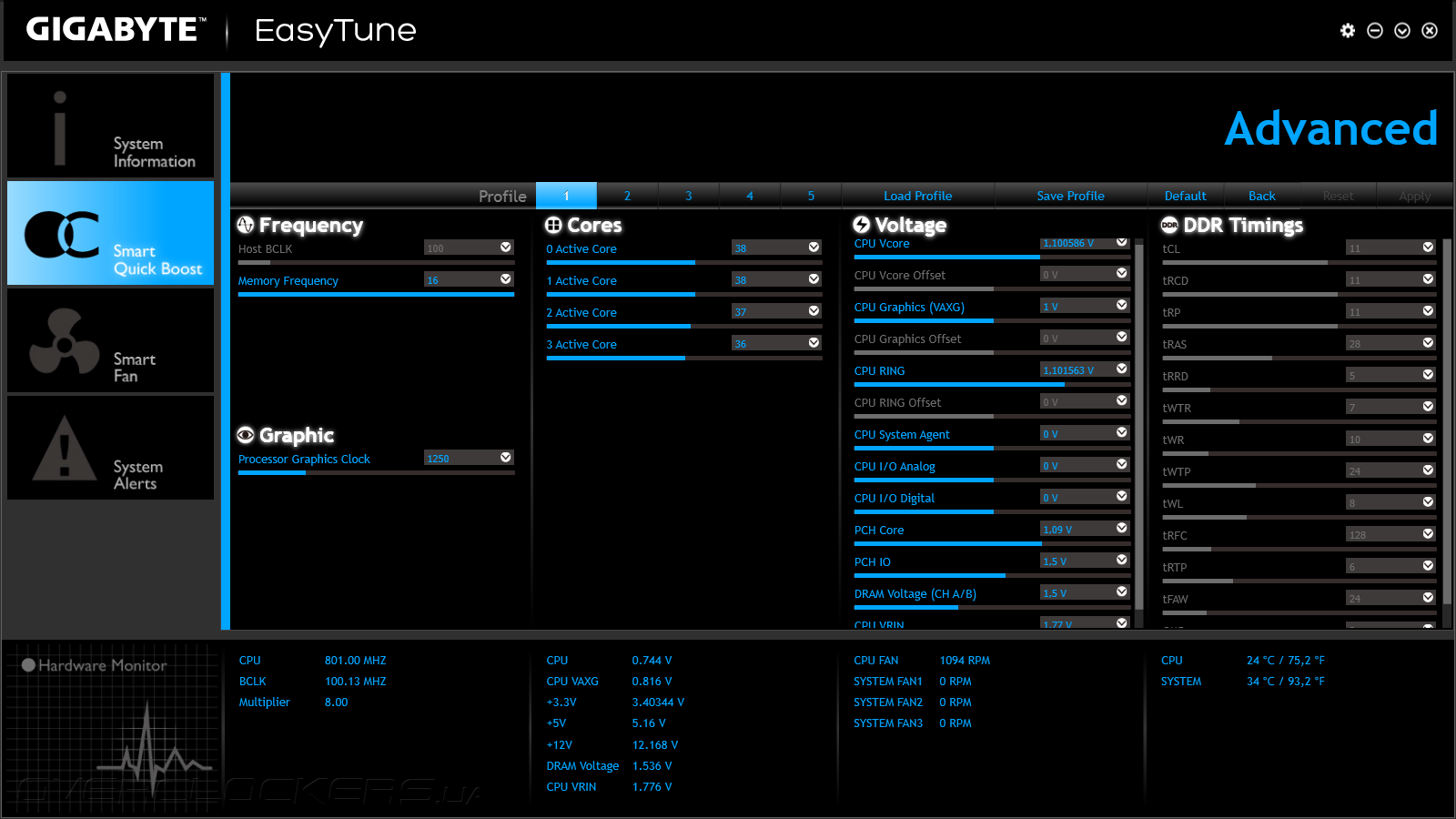

Доступ к настройкам предоставляется полный, а работоспособный мониторинг напряжений не может не радовать.

Gigabyte EasyTune

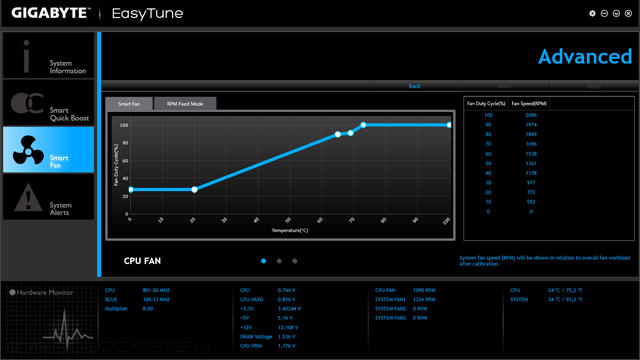

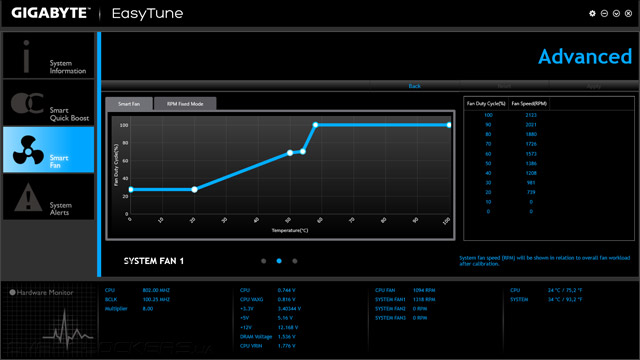

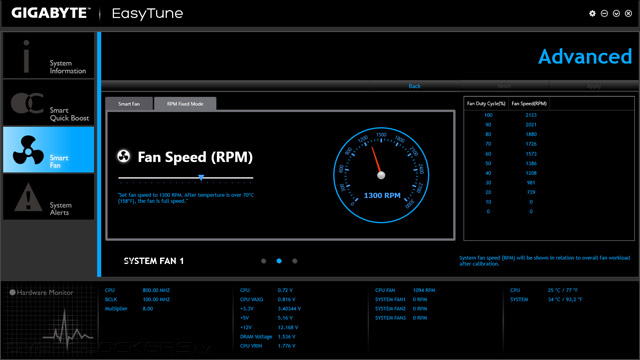

Со способностями программы по внятному управлению вентиляторами проблем не было как прежде, так и в этот раз. Режим Advanced предоставляет возможность полного контроля над охладителями, калибровка устройств происходит одновременно на всех каналах. После этой процедуры можно скорректировать собственный алгоритм управления оборотами с привязкой к температуре процессора, или же предпочесть их фиксацию до момента достижения 70 °C, после преодоления которых вентилятор задействует всю свою мощь.

Gigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTune

GA-B85M-D3H позволяет использовать трёхконтактные вентиляторы в качестве системных с полным сохранением контроля ситуации над ними, а вот канал CPU подразумевает использование лишь четырёхконтактных моделей. В обратном случае контроля над оборотами не предусмотрено. Как уже отмечалось ранее, всего каналов три, то есть пронумерованные контактные площадки под индексами 2 и 3 сгруппированы воедино.

Gigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTune

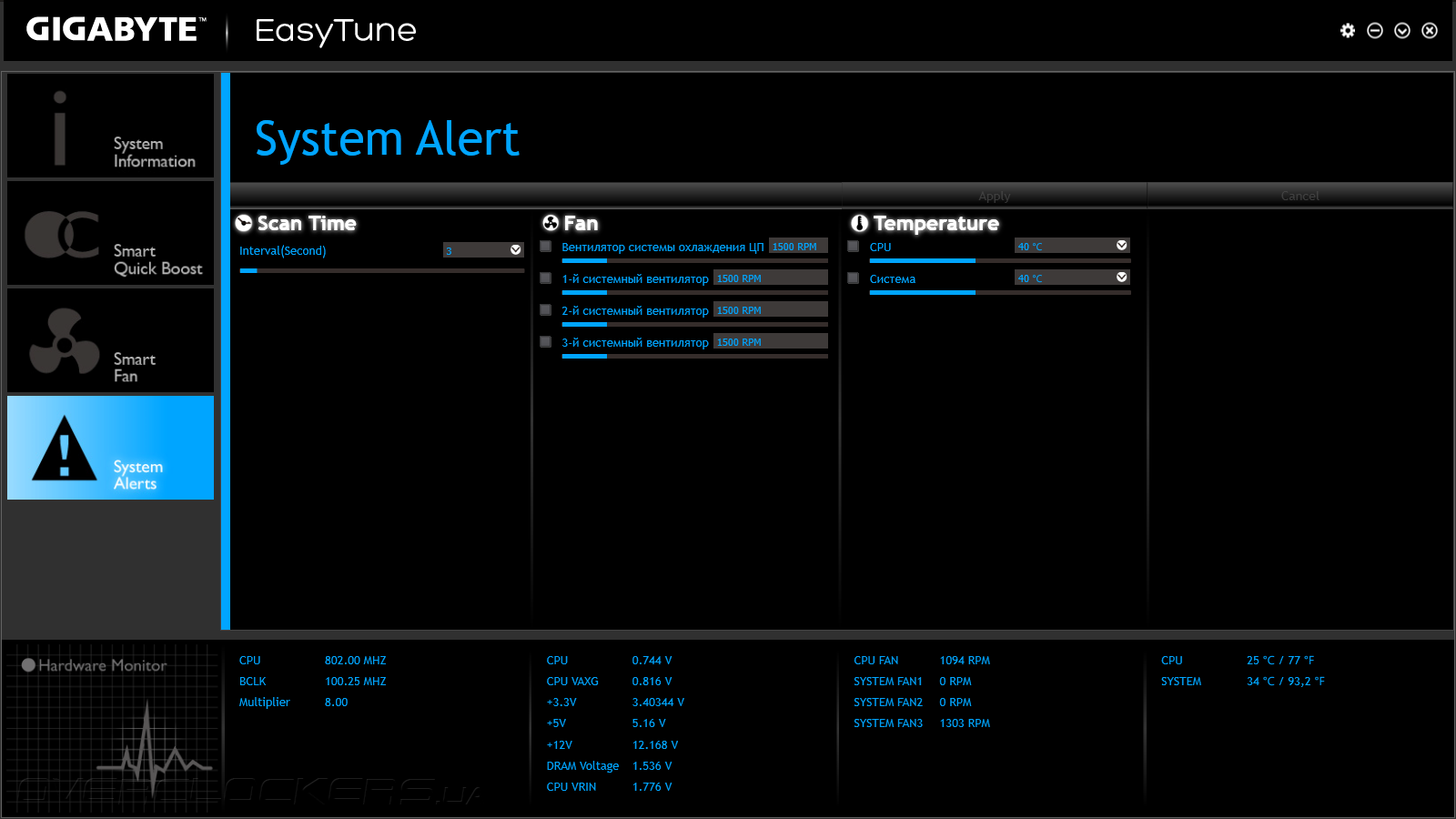

При желании можно активировать тревогу, срабатывающую по выходу системных параметров за ограниченные рамки. Речь идёт о температуре процессора и работе охладителей, а вот о напряжениях приходится лишь помечтать.

Gigabyte EasyTune

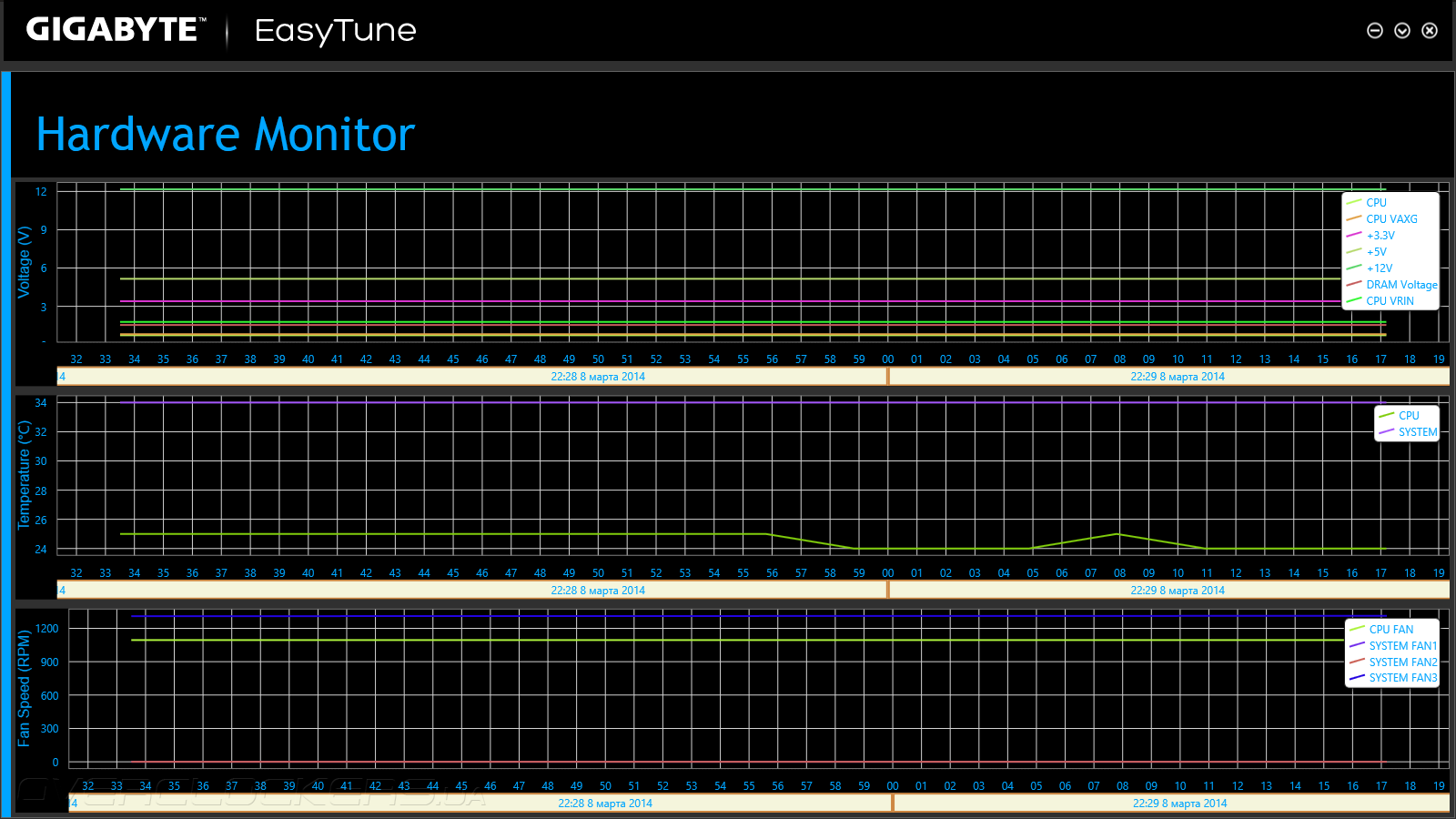

Самописец всех параметров всё такой же неповоротливый и малофункциональный.

Gigabyte EasyTune

Что же, удивить смог лишь диск поддержки продукта, где по умолчанию отключено навязываемое ПО от сторонних производителей. Фирменные же программные решения не успели значительно прибавить в чём-то, модуль по управлению вентиляторами по-прежнему понятный и является единственным ради чего стóит установить AppCenter. Все остальные части EasyTune нуждаются в совершенствовании, причём для GA-B85M-D3H это касается даже информационного окна. Попытки снабдить продукт дополнительным ПО выглядят похвально, но пока неизвестно, насколько отказоустойчивым будут наработки Gigabyte в повседневности, и почему бы производителю не прибегнуть в случае действительной заботы о покупателе к продуктам с открытым исходным кодом, чья функциональность и работоспособность уже проверена годами.
