Экспресс-тестирование модульных блоков питания производства Huntkey и XFX мощностью 800-850 Вт

За последние пять лет блоки питания претерпели серьезные изменения, как в плане выдаваемой мощности, так и в плане функциональности и внешнего вида. Конечно, дешевые решения сомнительного качества по-прежнему стоят относительно недорого, но высокоуровневые продукты, отличающиеся стабильными характеристиками, отрабатывают каждую вложенную в них копейку. Мода на различные «крутилки» и «свистелки» уже прошла и теперь за ненужные аксессуары не просят половину стоимости готового изделия, как это было с Thermaltake Power Station. В отличие от последнего, современные продукты имеют увеличенную на 100-200 Вт мощность и более продуманную модульную конструкцию.

В рамках данного обзора мы рассмотрим два блока питания модульной конструкции производства Huntkey и XFX. Одно из решений первой компании уже побывало у нас на тестировании, но из-за высокого уровня шума системы охлаждения блок оставил двойственное впечатление. В этот раз нам повезло, и новая модель оказалась на порядок лучше предыдущей. А продукт американского производителя вообще является предметом для подражания — такого оригинального вида мы еще не видели. Но обо всем по порядку.


Huntkey X7 800


Рассматриваемая модель относится к новой линейке высокоуровневых решений Huntkey, которые кроме модульной конструкции соответствуют требованиям стандарта 80 Plus.

Huntkey X7 800

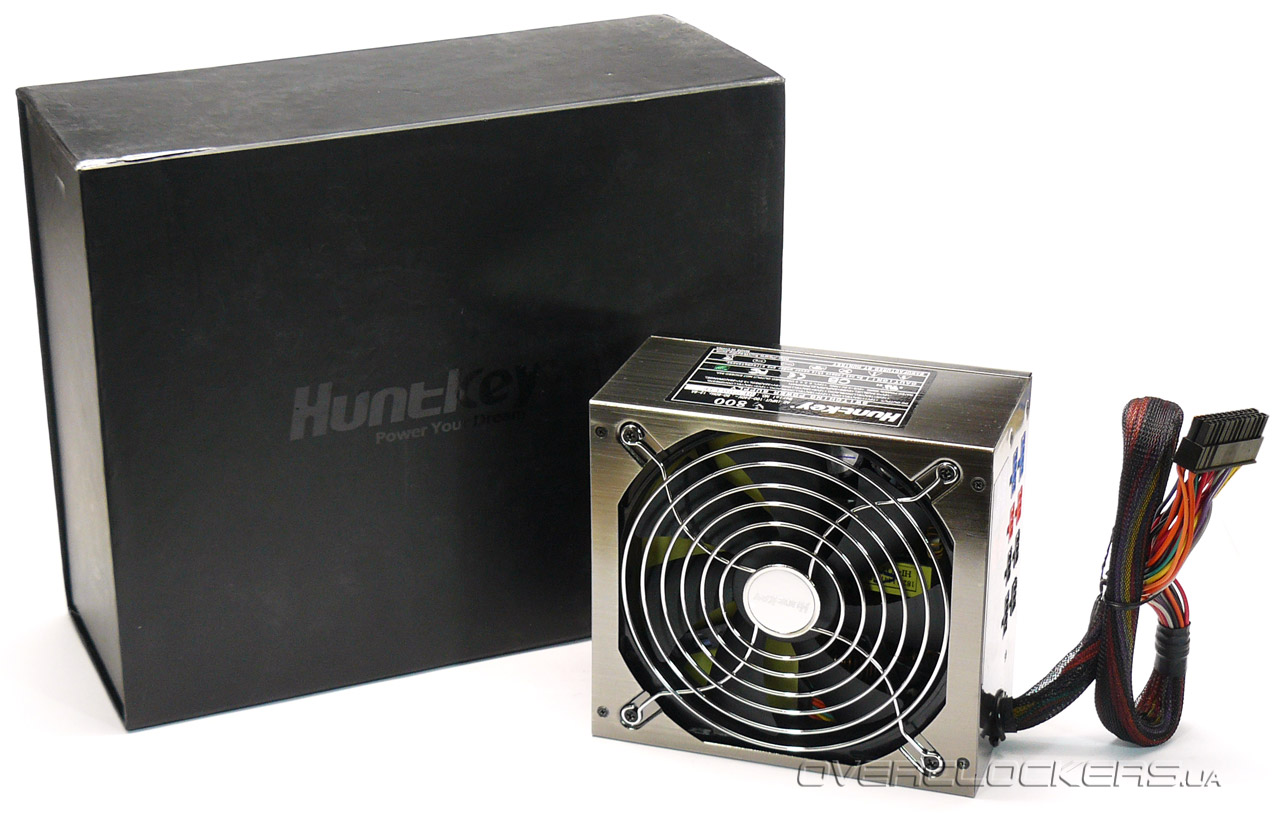

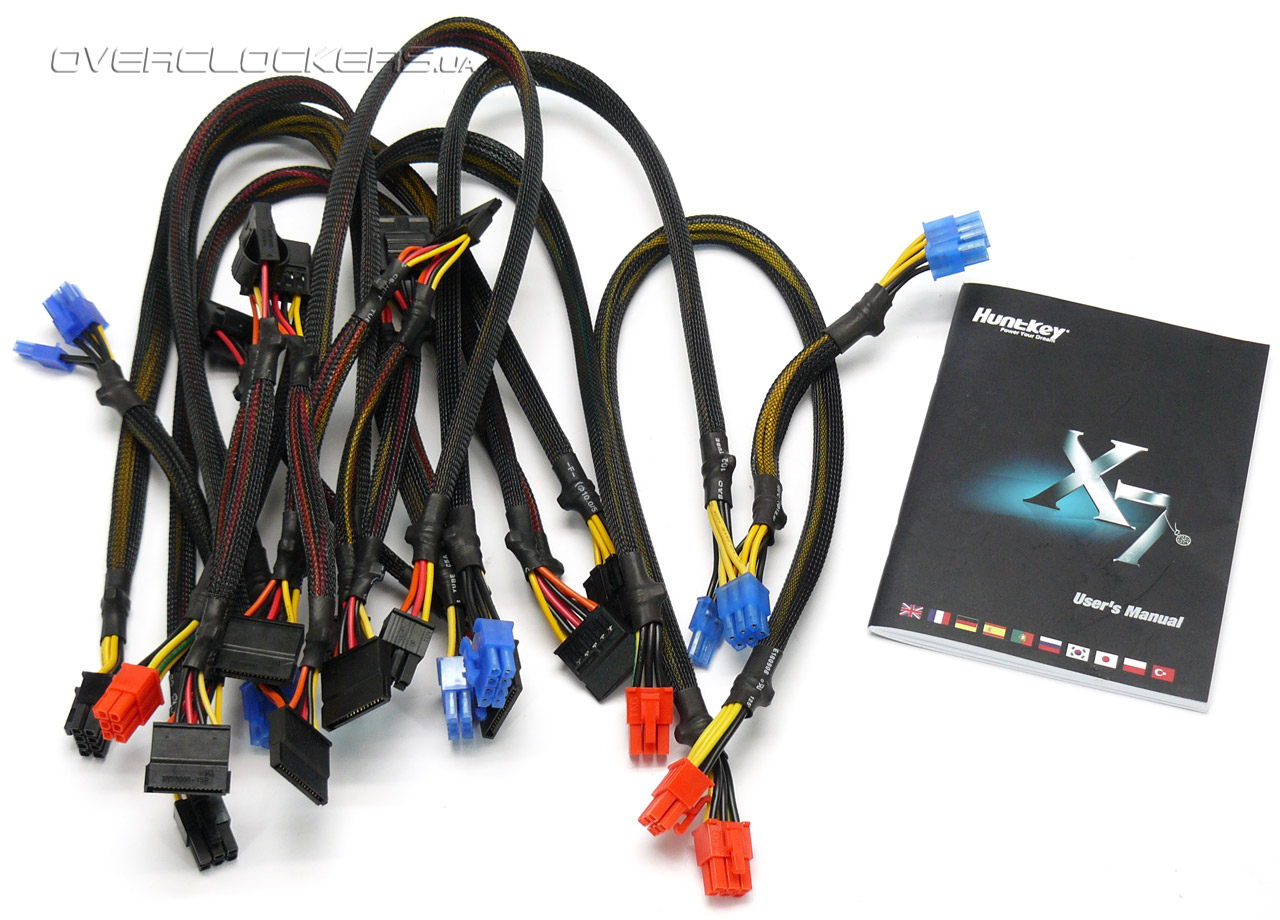

В комплекте с блоком питания есть все необходимые отстегивающиеся кабели, инструкция и крепежные болты.

Huntkey X7 800

Основной кабель питания с 24-контактным разъемом не съемный, длиной 48 см. Остальные кабели имеют следующие размеры и количество разъемов:
  • один с 8-контактным (4+4) разъемом EPS12V (50 см);
  • два с двумя 8-контактным (6+2) разъемами для видеокарт PCI-E (50+13 см);
  • два с 6-контактным разъемом для видеокарт PCI-E (50 см);
  • три с тремя разъемами питания для SATA-устройств и одним для IDE (55+16+16+16 см).

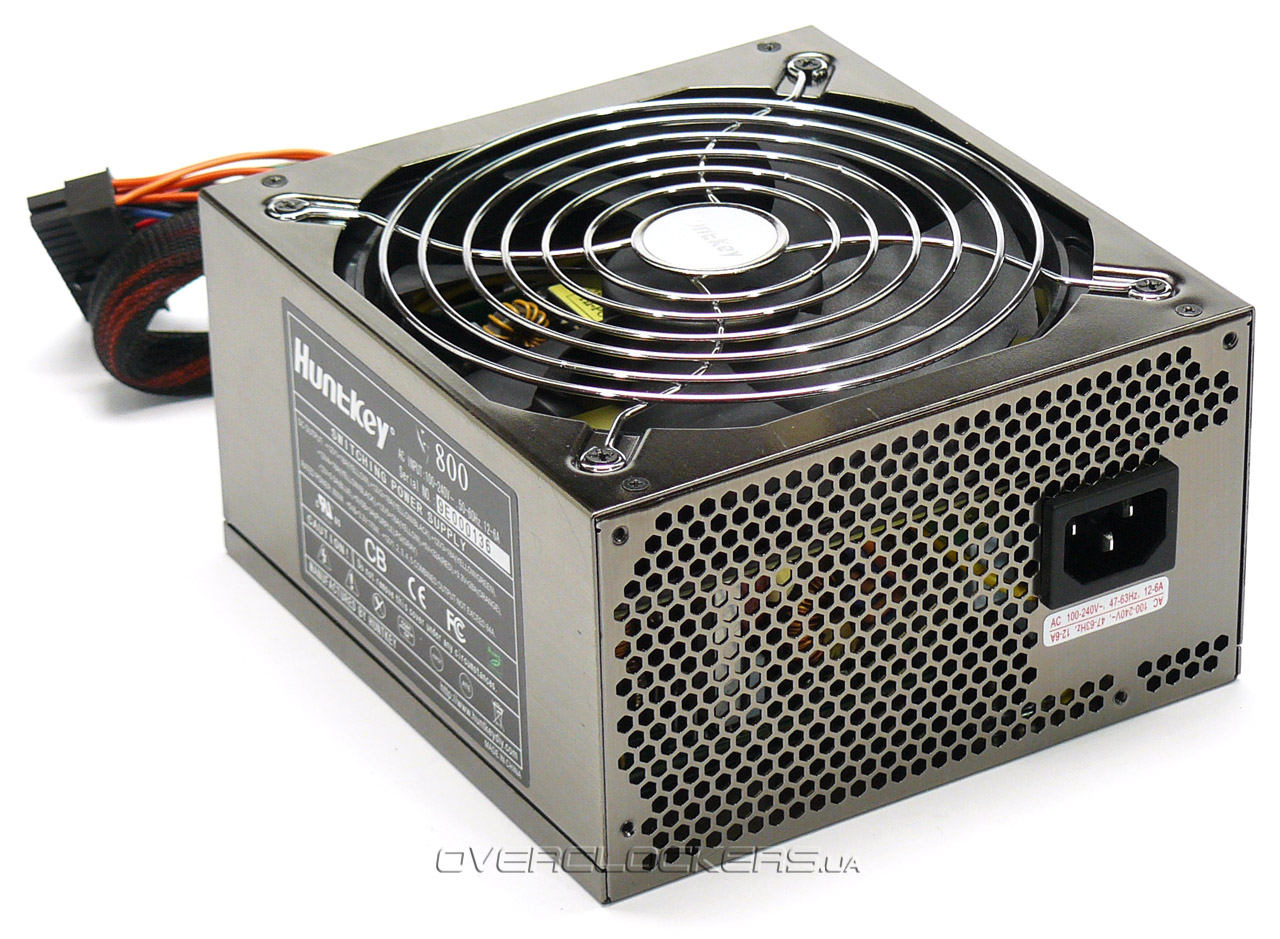

Блок, корпус которого выполнен из тонированной нержавеющей стали, выглядит весьма солидно. Хромированная решетка накрывает 140-мм вентилятор, работающий достаточно тихо при любой нагрузке. На внешней стенке корпуса присутствует лишь сетевой разъем.

Huntkey X7 800

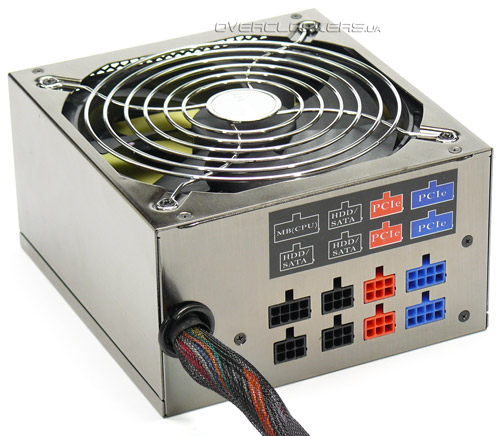

Разъемы для отстегивающихся кабелей имеют цветовую маркировку и соответствующую подпись, позволяющую избежать путаницу при подключении.

Huntkey X7 800

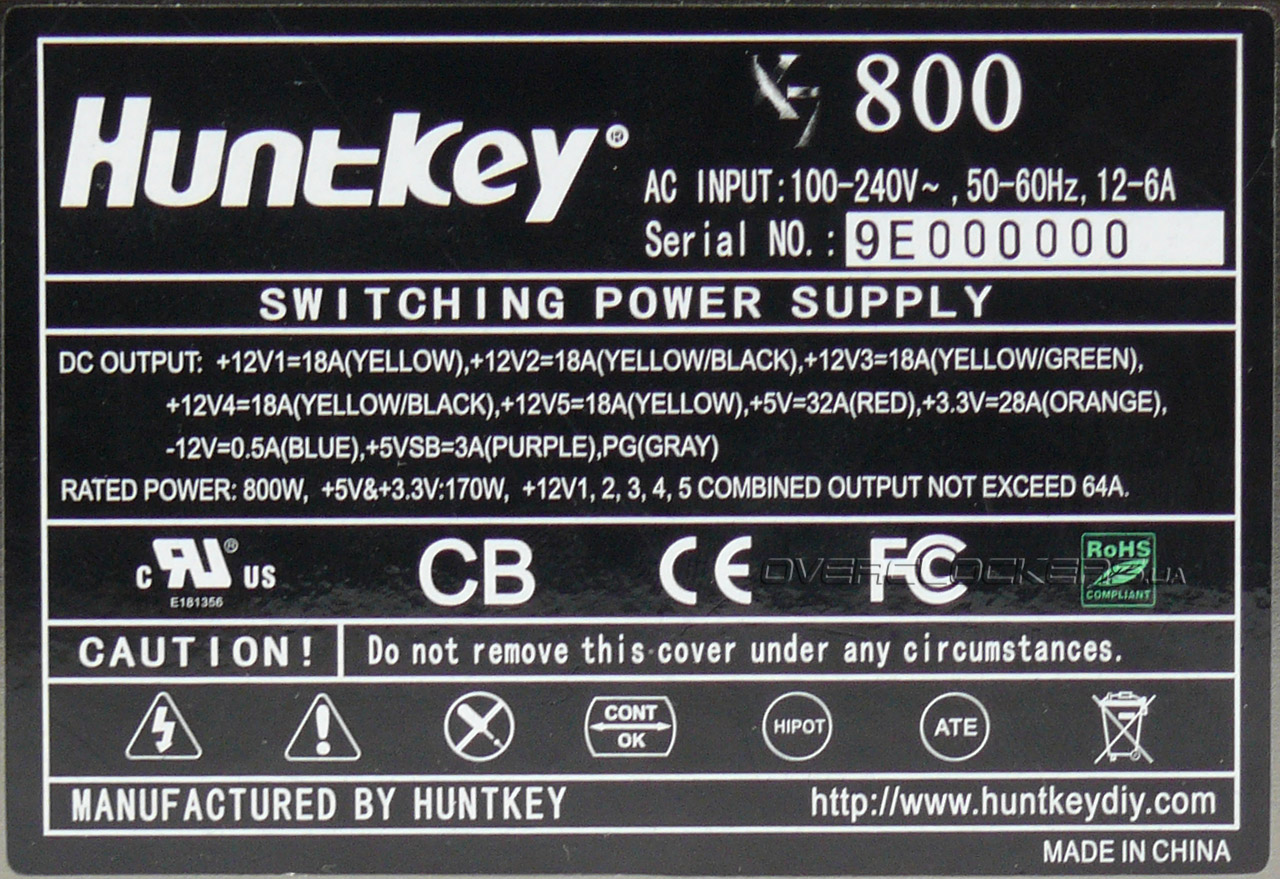

По заявленным характеристикам Huntkey X7 800 способен обеспечить питанием общую нагрузку в 800 Ватт. Такой мощности будет достаточно для пары GeForce GTX 295 (или каких-либо других видеокарт с аналогичным уровнем энергопотребления), работающих в режиме SLI, и разогнанного четырех- или шестиядерника.

Huntkey X7 800

Количество линий 12-вольтового канала равно пяти, по 18 А каждая. Если использовать все линии одновременно, то максимальный ток будет равен лишь 64 Ампер, а это уже почти номинальная мощность блока. Низковольтные каналы способны выдать в общем 170 Вт, чего достаточно для современных систем.

Шина питания +3,3V +5V +12V1 +12V2 +12V3 +12V4 +12V5 -12V +5Vsb
Макс. ток нагрузки, А 32 28 18 18 18 18 18 0,5 3
Комбинированная мощность, Вт 170 64 А 6 15
Общая мощность, Вт 800

Блок также оснащен активной коррекцией мощности и соответствует стандарту 80 Plus Bronze (КПД блока при 20, 50 и 100% нагрузке 81, 85 и 81 процент соответственно), хотя последнее нигде на этикетке не указано. Также производитель заявляет о всего лишь 3-процентном отклонении по напряжению 12-вольтового канала, тогда как спецификации ATX12V позволяют это значение увеличить до 5%.

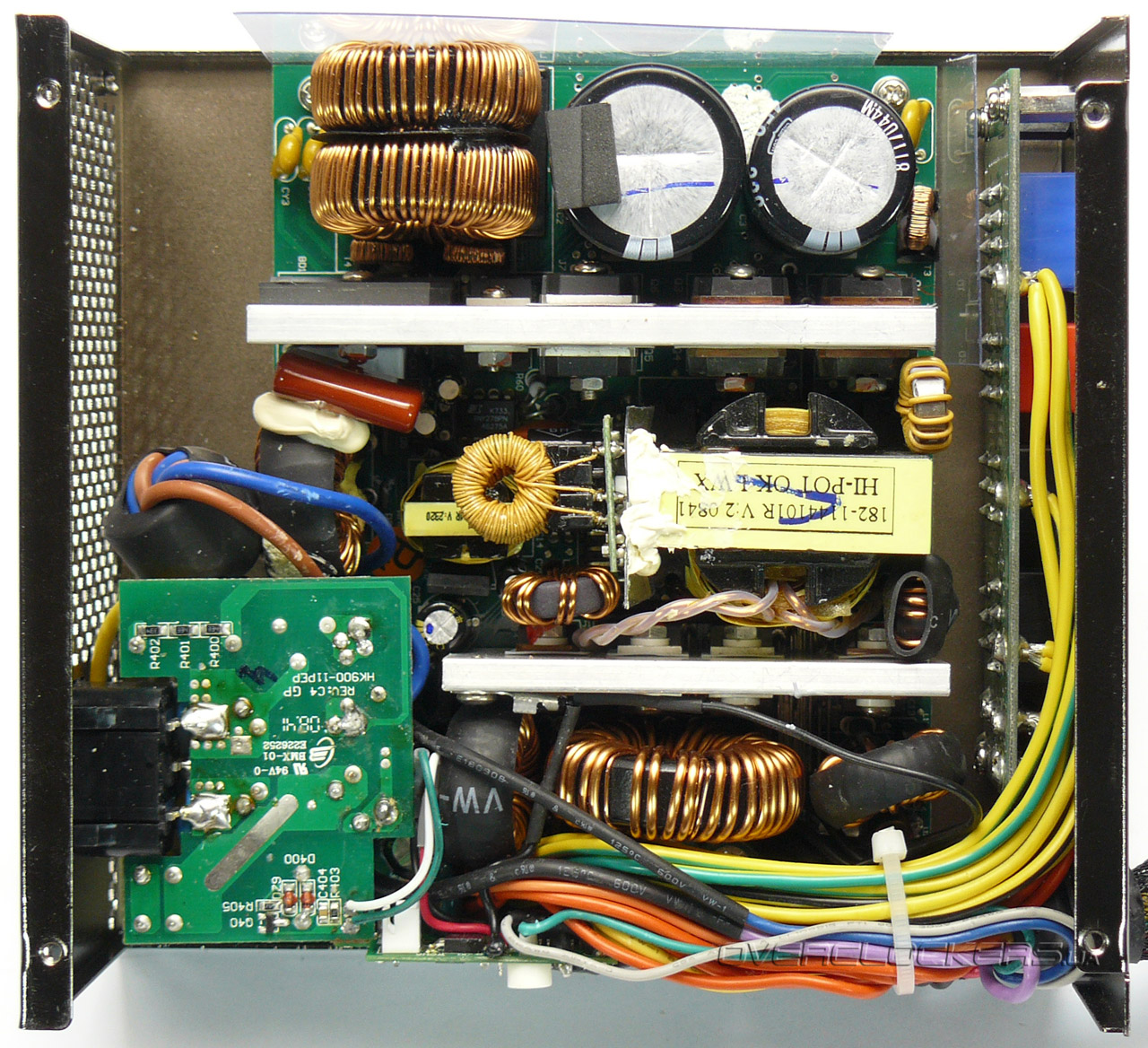

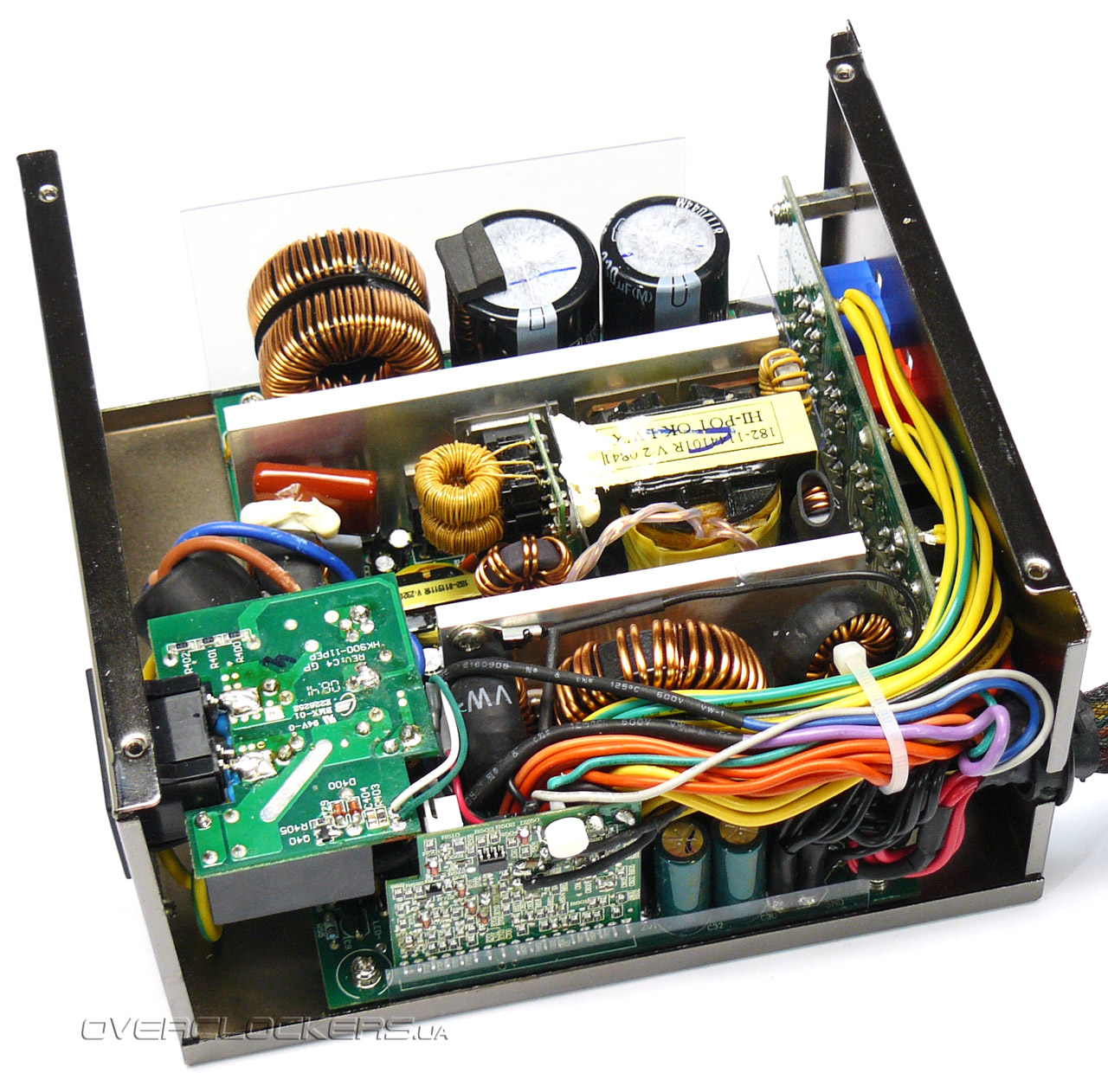

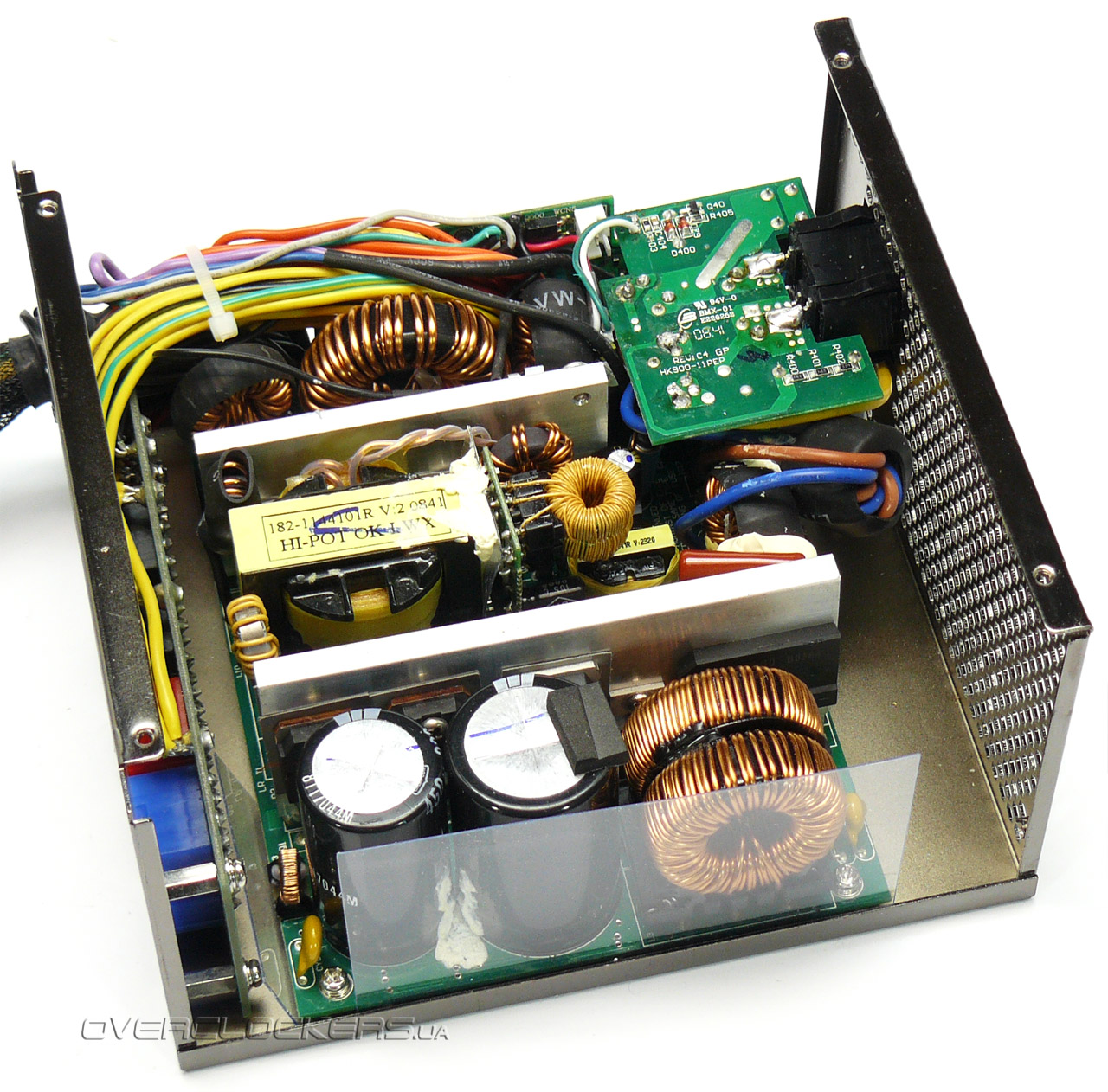

По качеству Huntkey X7 800 не уступает решениям более именитых производителей. Монтаж элементов очень плотный. Радиаторы для охлаждения ключевых транзисторов и диодных сборок представляют собой обычные толстые алюминиевые пластины, но никакого перегрева устройства или его нестабильной работы во время тестирования не наблюдались.

Huntkey X7 800 Huntkey X7 800

Из особенностей блока отметим раздельную стабилизацию низковольтных каналов, наличие реле во входном фильтре, отключающее для экономии энергии питание от силовой части. Плата с разъемами для дополнительных кабелей представляет собой обычный разветвитель, без какой-либо фильтрации.

Huntkey X7 800

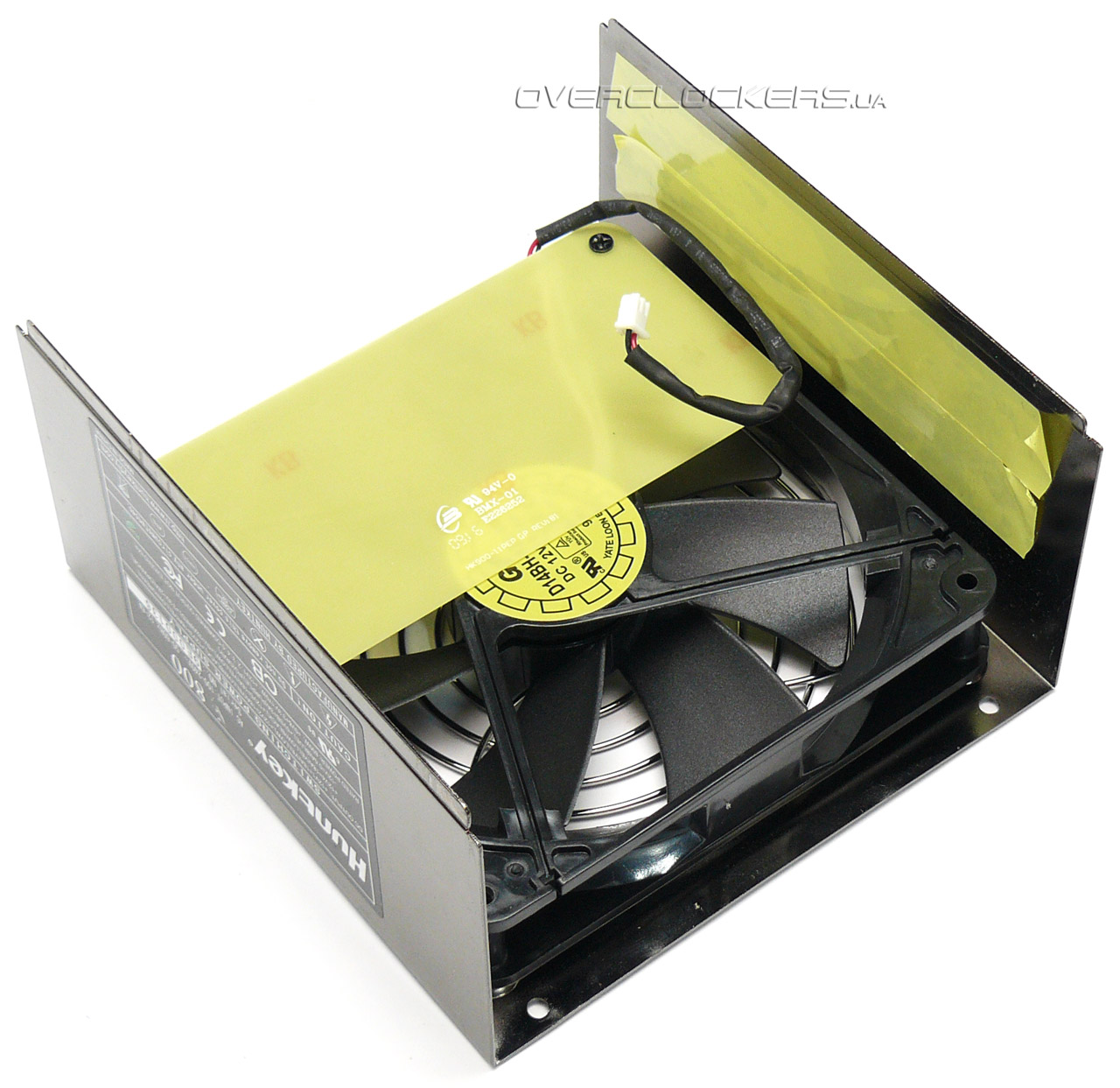

Вентилятор GP D14BH-12 производства Yate Loon Electronics оснащен шарикоподшипником и имеет рабочую скорость до 2800 об/мин. Естественно, за счет имеющейся системы регулировки оборотов, таких значений вентилятор не достигает. Для направления потока от крыльчатки его половина прикрыта пластинкой из пластика.

Huntkey X7 800

В целом, блок оставил приятное впечатление. Компания Huntkey неплохо поработала над ошибками, выпустив тихое и качественное решение. Да еще и отказалась от оперирования пиковой мощностью устройства, как одной из основных характеристик блока. Возможно, в ее активе были и другие модели с указанием номинальной мощности, но, к сожалению, такие к нам еще не попадали.



XFX 850W Black Edition (XPS-850W-BES)

Следующий наш участник производства известной своими оригинальными решениями компании XFX. На отечественном рынке ее продукция появилась лет шесть назад, и уже тогда от конкурирующих изделий она отличалась своим внешним видом и привлекательными характеристиками.

XFX XPS-850W-BES

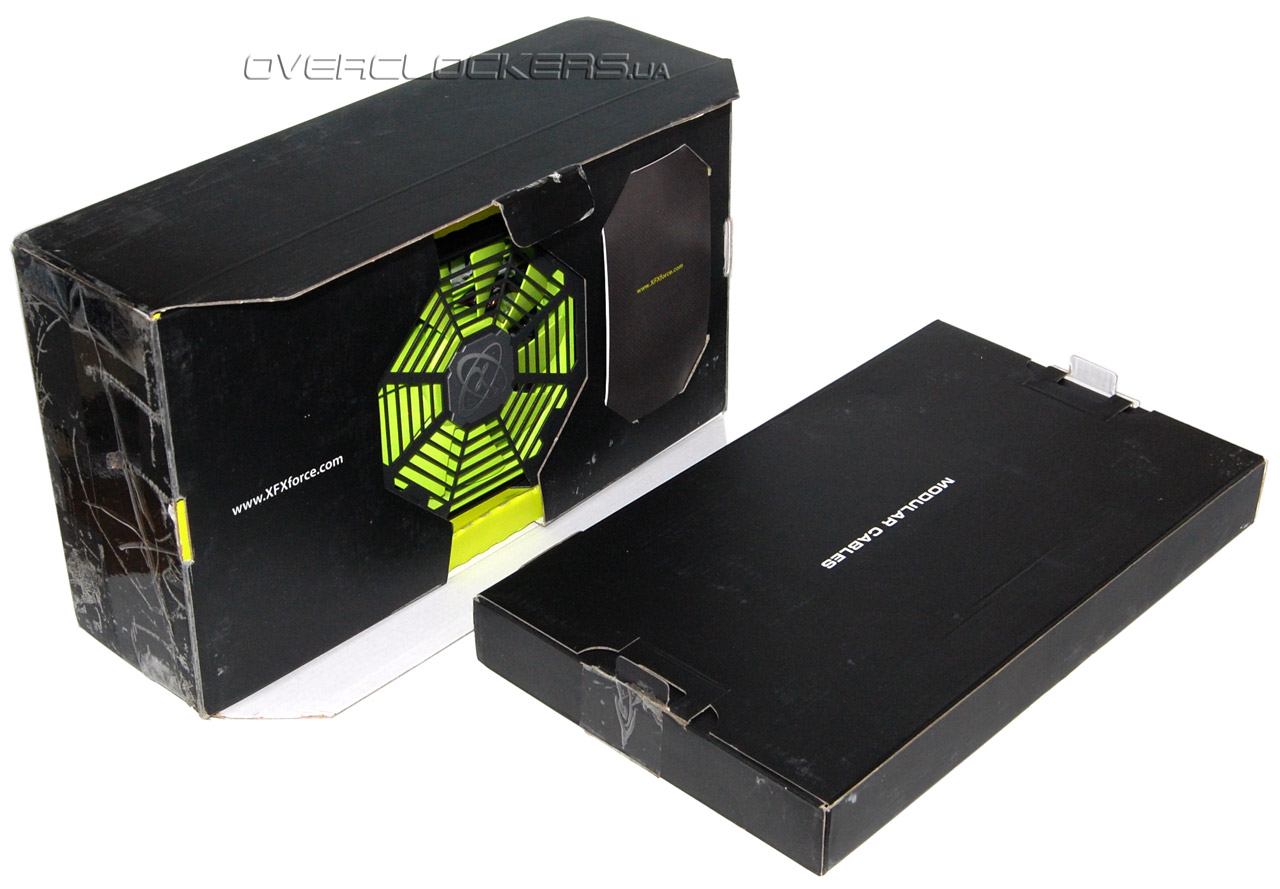

В лучших традициях этого производителя блок питания XFX XPS-850W-BES поставляется в оригинальной упаковке, которая, к тому же, состоит из двух частей. В первой находится блок и сетевые кабели с инструкцией, а во второй, в чехле, — отстегивающиеся кабели.

XFX XPS-850W-BES

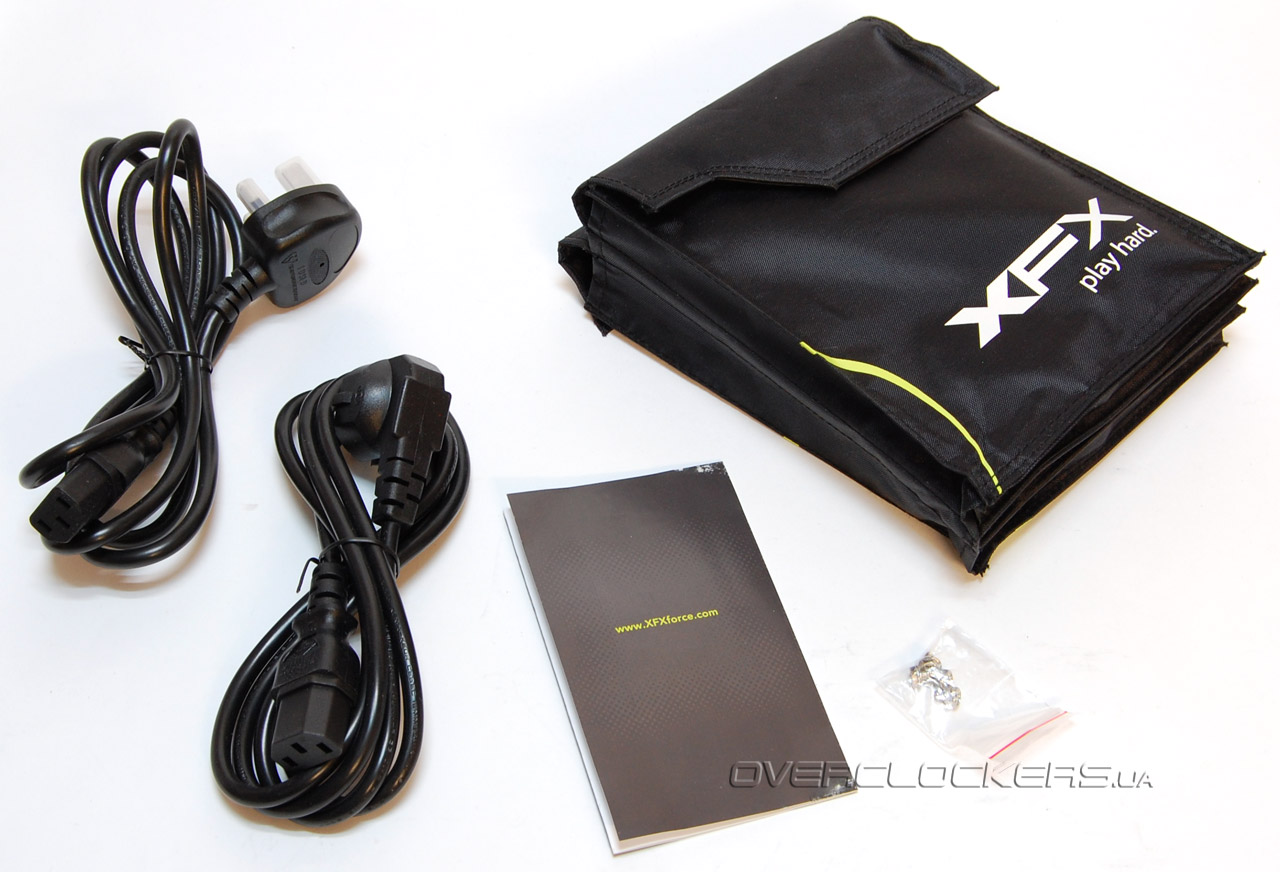

В комплекте также есть крепежные болты и сетевой шнур с вилкой BS 1363. Для чего он нужен в наших широтах сказать сложно. Вроде бы до британских колоний нам далеко. Хотя…

XFX XPS-850W-BES

В отличие от решения Huntkey рассматриваемая модель обладает всеми основными жестко закрепленными кабелями:
  • один с разъемом ATX 24-pin (52 см);
  • один с 8-контактным (4+4) EPS12V (55 см);
  • два с 8-контактным (6+2) разъемом для видеокарт PCI-E (58 см).

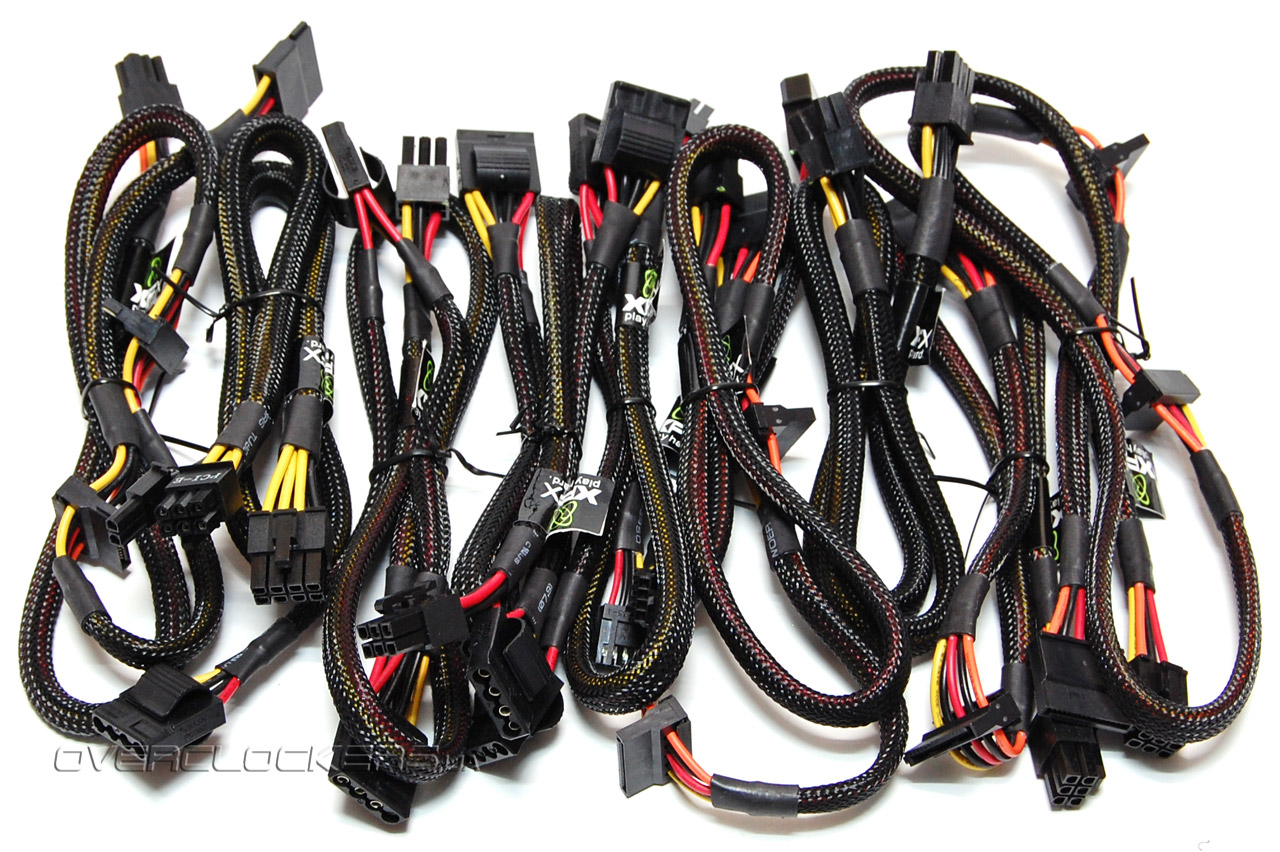

Дополнительных кабелей также намного больше:
  • два с 8-контактными (6+2) разъемами для питания видеокарт PCI-E (55 см);
  • один с тремя разъемами питания для SATA-устройств (55+15+15 см);
  • два с тремя разъемами питания для SATA-устройств (45+15+15 см);
  • один с двумя разъемами питания для SATA-устройств (35+15 см);
  • один с тремя разъемами питания для IDE-устройств (55+15+15 см);
  • один с тремя разъемами питания для IDE-устройств (45+15+15 см);
  • один с двумя разъемами питания для IDE-устройств (35+15 см).
  • один переходник с разъема для IDE-устройств на два для флоппи-дисководов (14 см).

XFX XPS-850W-BES

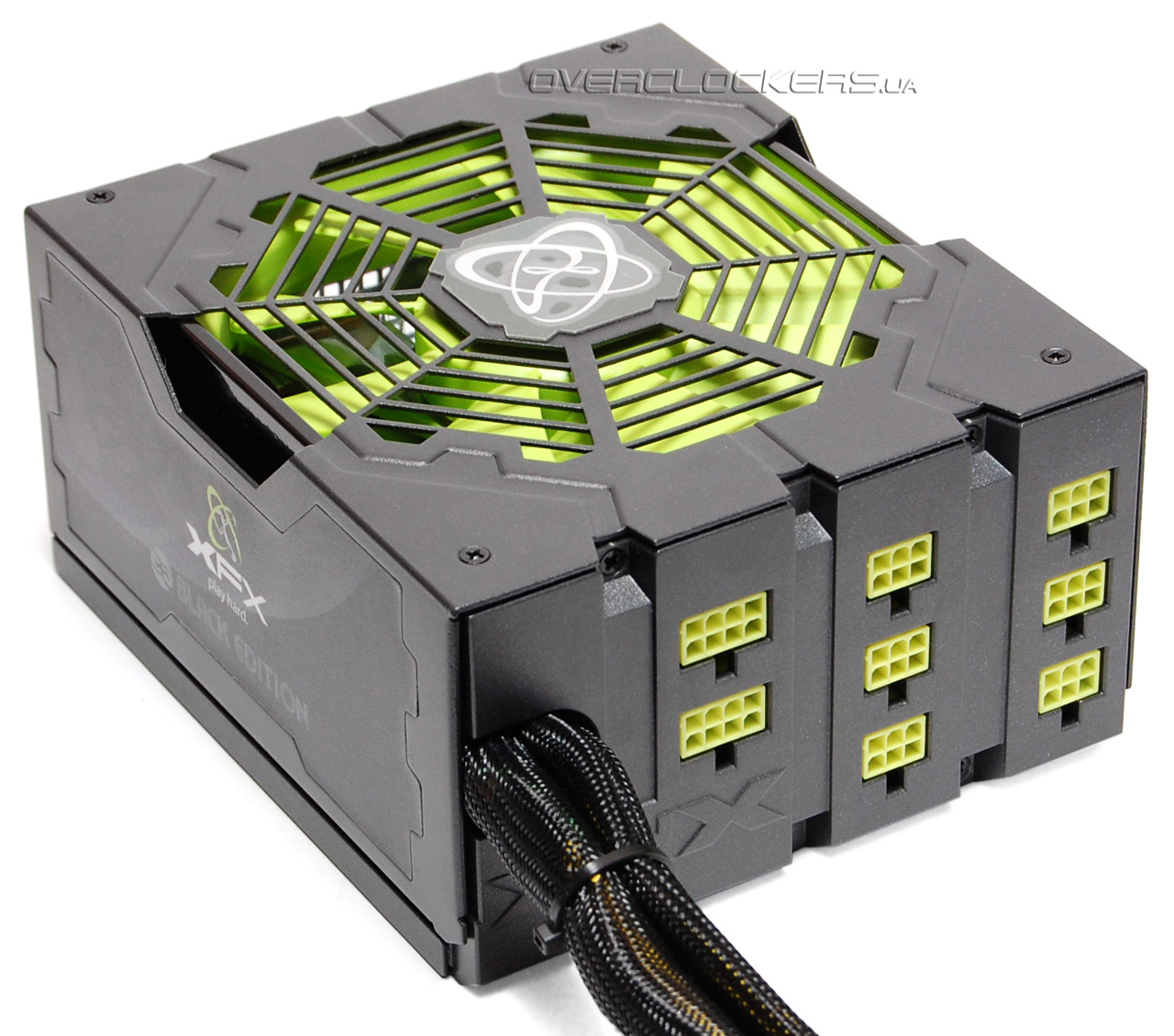

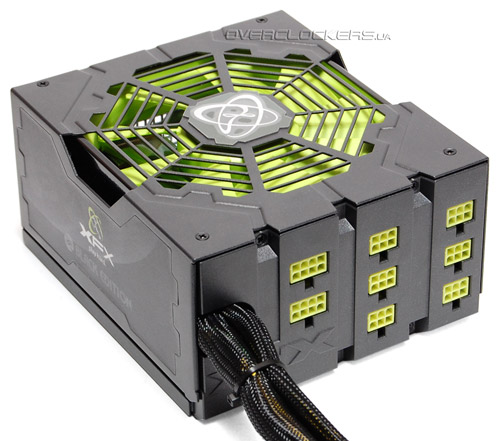

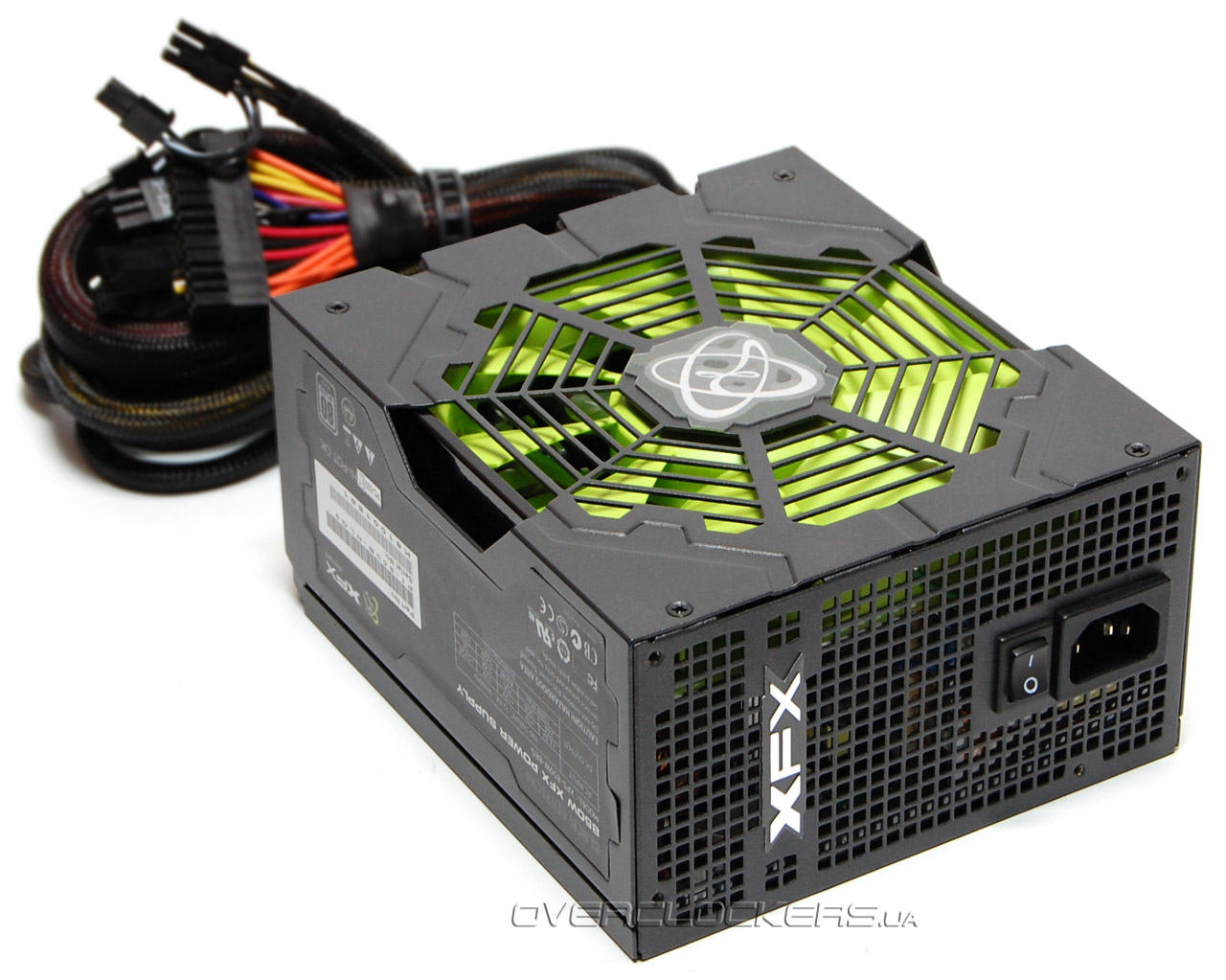

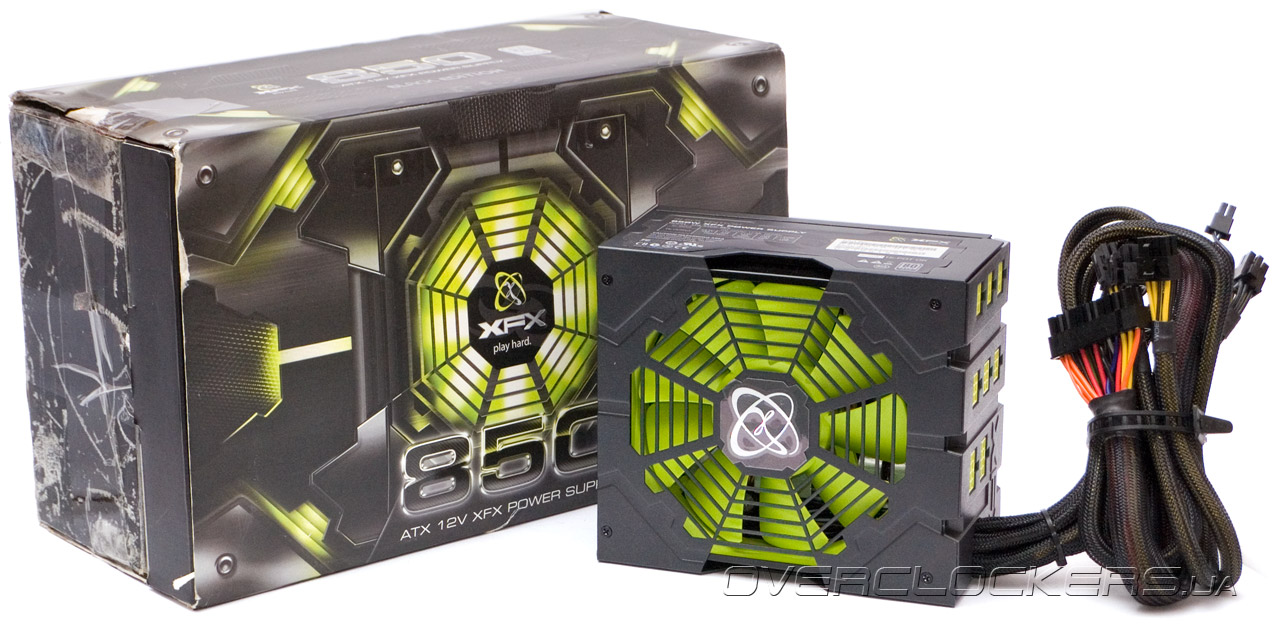

Внешне блок выглядит весьма эффектно. Корпус цвета серый металлик имеет выштампованную решетку в виде паутины, накрывающую салатовый вентилятор.

XFX XPS-850W-BES
На внутренней стенке, где расположены разъемы для дополнительных кабелей, установлена пластмассовая рифленая крышка, дополняющая стиль всего устройства. Пожалуй, это самый «гламурный» блок питания, который можно только встретить. Если материнские платы и видеокарты уже давно превратились в произведения искусства, то устройства питания в этом плане несколько консервативны. Продукт XFX, естественно, нарушил все представления о том, как должен выглядеть этот компонент системы.

XFX XPS-850W-BES

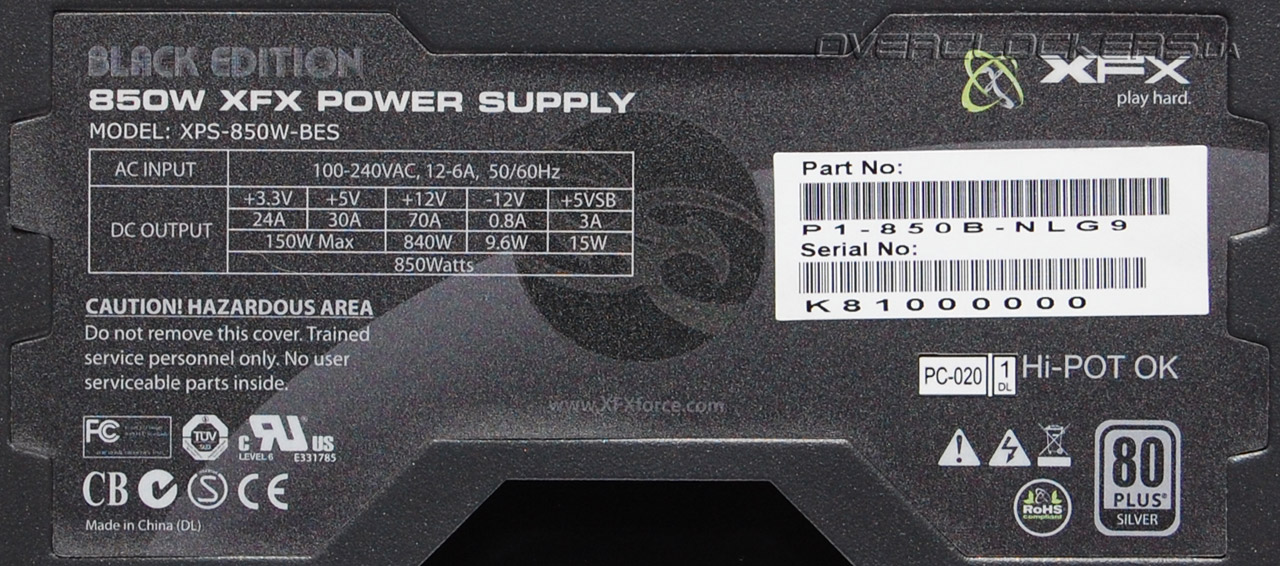

Определить истинного производителя блока питания по этикетке не удалось, зато по своим характеристикам он очень похож на модель Seasonic M12D-850.

XFX XPS-850W-BES

Номинальная и комбинированная по +3,3V и +5V каналам мощность у них равна, как и по +12V каналу. Только в последнем случае у XPS-850W-BES линия на 12 вольт всего лишь одна.

Шина питания +3,3V +5V +12V -12V +5Vsb
Макс. ток нагрузки, А 24 30 70 0,8 3
Комбинированная мощность, Вт 150 840 9,6 15
Общая мощность, Вт 850

Есть активный PFC, как, впрочем, и у Huntkey X7 800, позволяющий использовать блок при сетевом напряжении от 100 до 240 В. Соответствие требованиям стандарта 80 Plus Silver осталось на месте, и блок может похвастаться высоким КПД, равным 85 процентам или более при 20, 50 и 100% нагрузке.

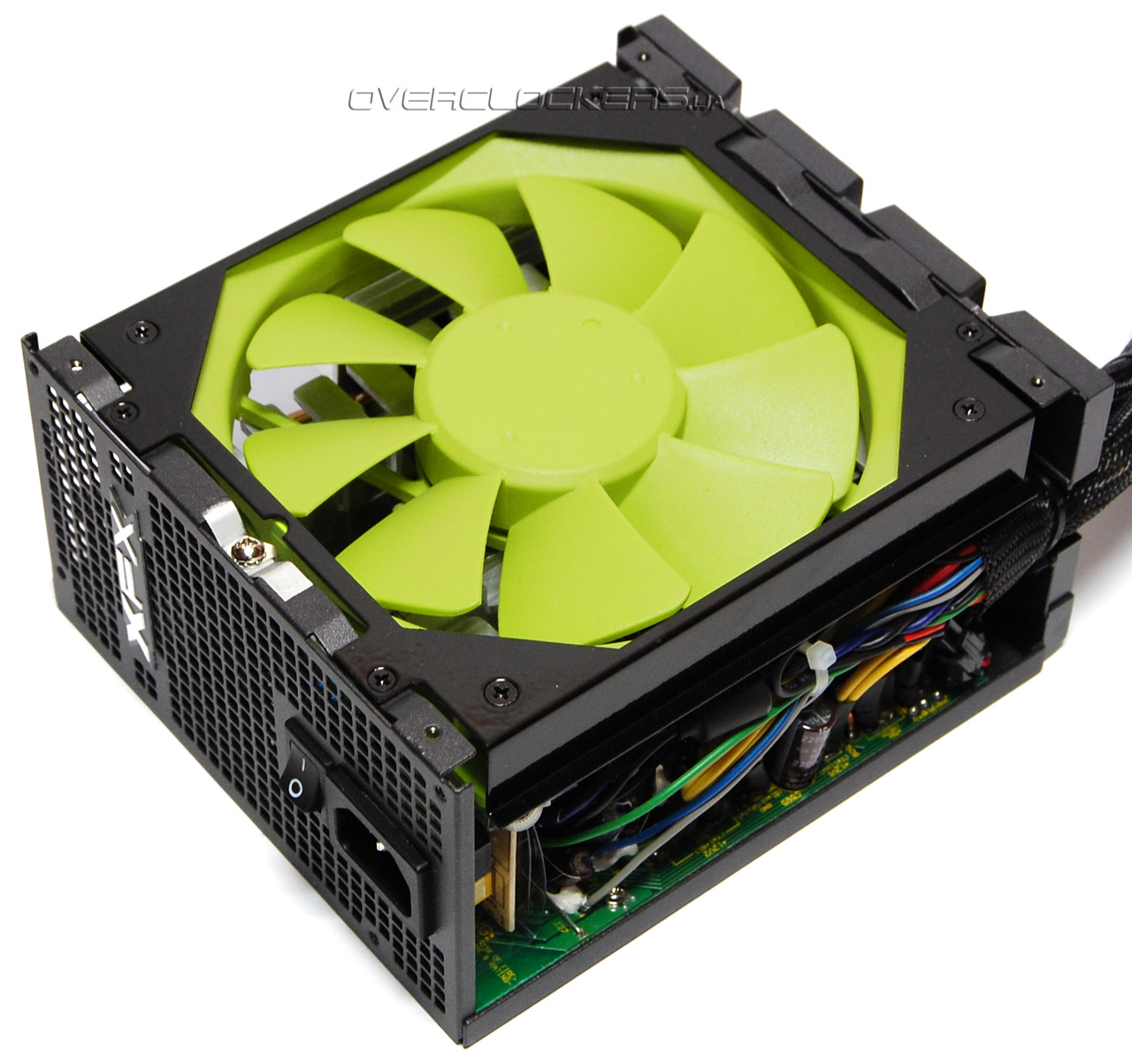

Чтобы полностью убедиться в сходстве XPS-850W-BES с моделью Seasonic осталось разобрать наш блок питания. Под крышкой на специальной раме, которая к тому же служит декоративным элементом, расположен вентилятор типоразмера 135 мм, закрепленный через резиновые шайбы, гасящие вибрации.

XFX XPS-850W-BES

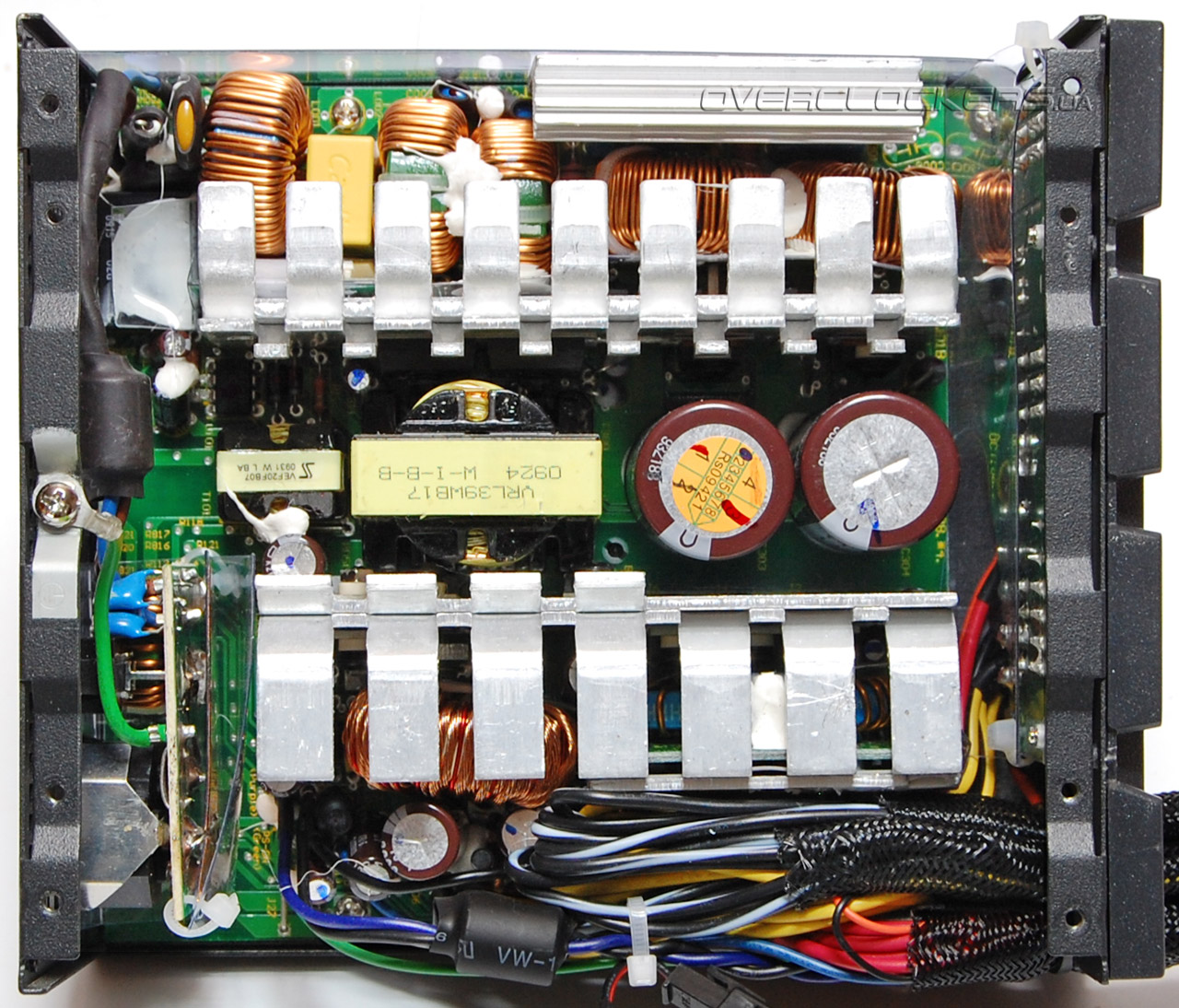

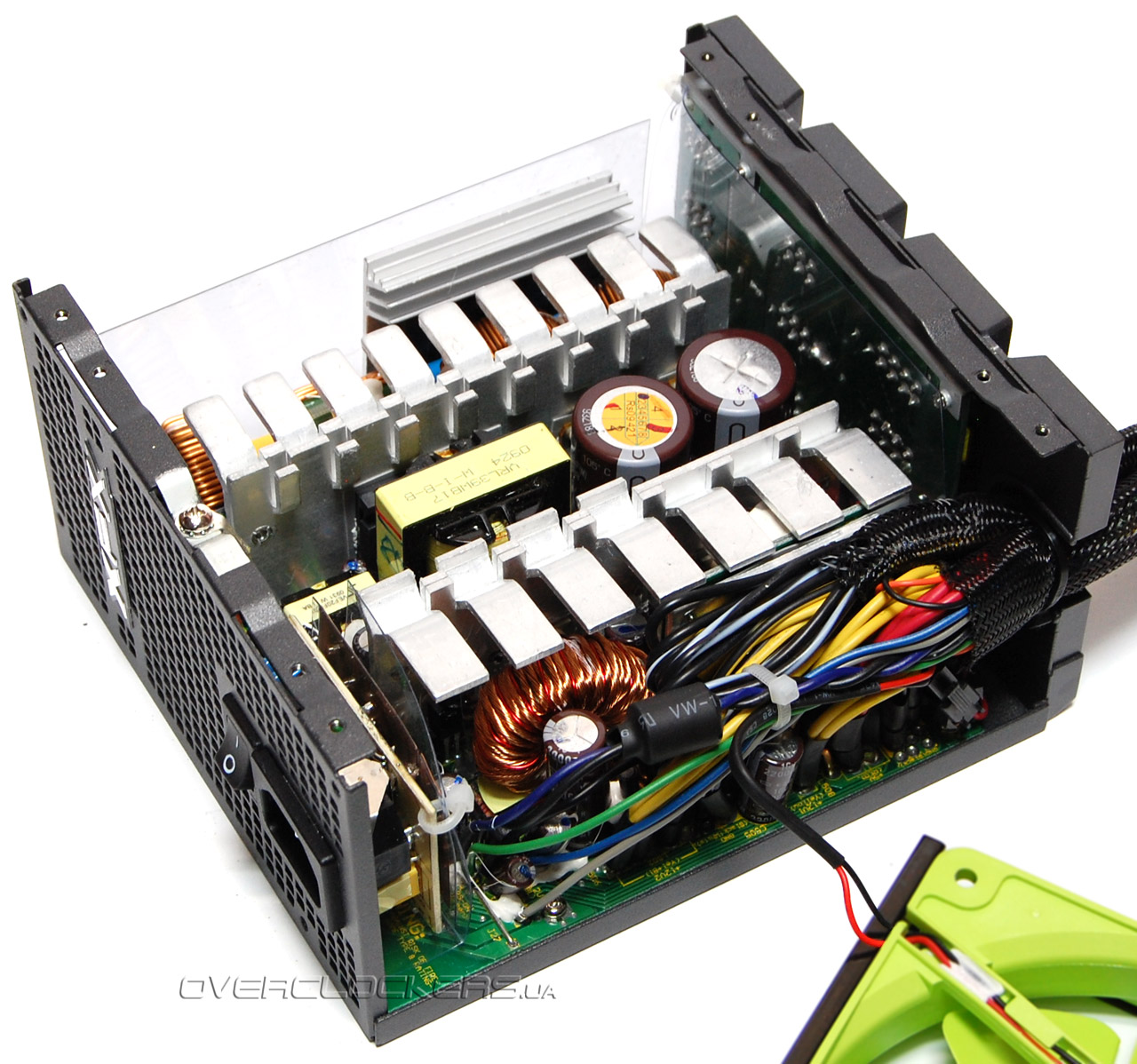

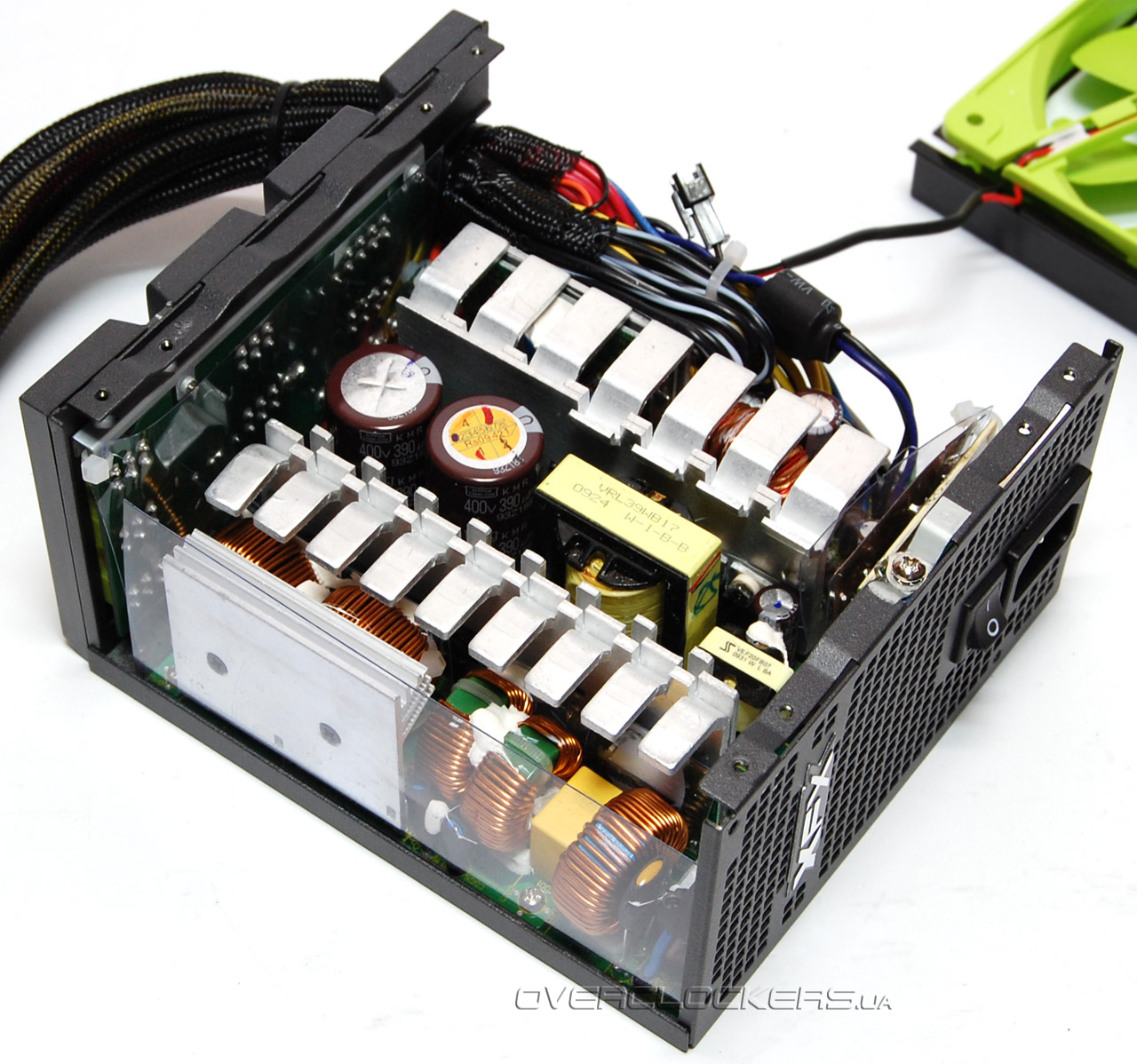

Сняв вентилятор можно убедиться в идентичности блоков питания: все те же сдвоенные радиаторы, аналогичные используемые компоненты и их расположение. Даже преобразователь DC-DC для линий +3,3 В и +5 В находится там же, где и у Seasonic M12D-850.

XFX  XPS-850W-BES

Пайка элементов выполнена качественно, придраться не к чему. Да и сомневаться по этому поводу с таким именитым производителем не приходиться.

XFX XPS-850W-BES XFX  XPS-850W-BES

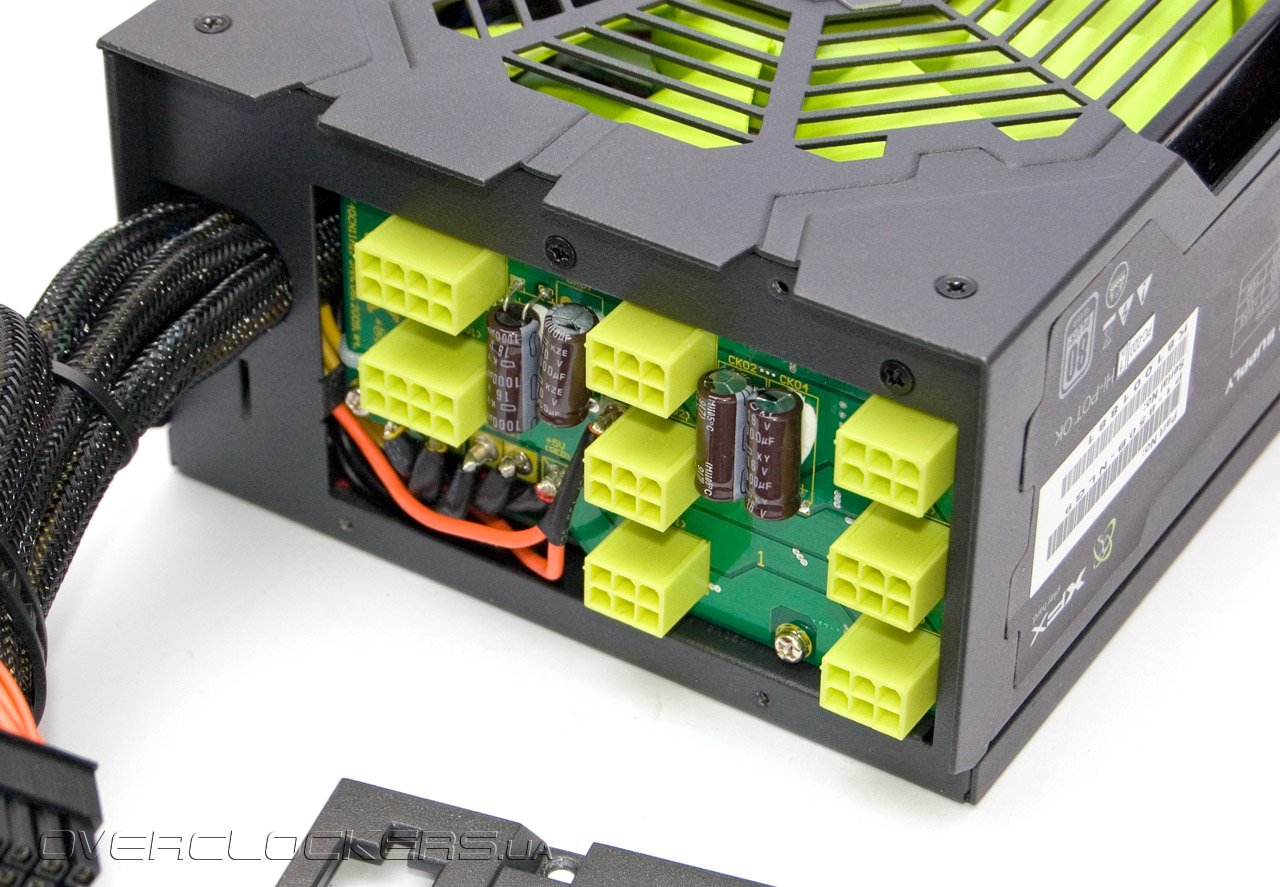

На платке с дополнительными разъемами для кабелей предусмотрены сглаживающие емкости.

XFX XPS-850W-BES

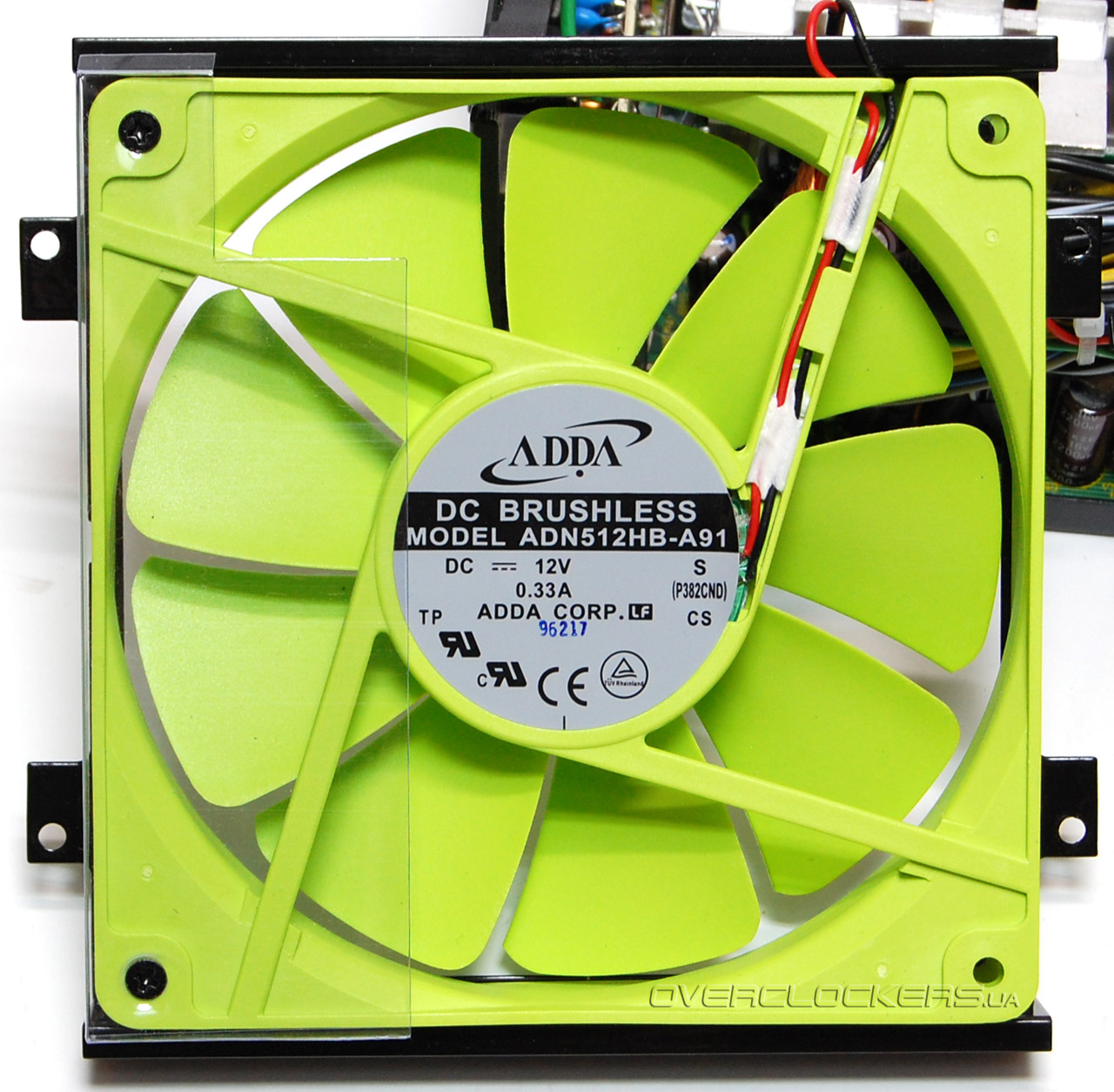

Для охлаждения элементов блока используется вентилятор ADN512HB-A91 производства ADDA с частотой вращения 2200 об/мин.

XFX XPS-850W-BES

Во время работы XPS-850W-BES его практически не слышно, даже при сильной нагрузке уровень шума не выходит за пределы остальных компонентов системы.


Методика тестирования


Экспресс-тест блоков питания проводился с использованием обычной системы, собранной из следующих компонентов:
  • процессор: Intel Core i7-975 (3,33@4,02 ГГц, Bclk 175 МГц);
  • материнская плата: ASUS P6T7 WS SuperComputer (Intel X58);
  • кулер: Cogage Arrow;
  • оперативная память: G.Skill F3-10666CL7T-6GBPK (3x2 ГБ, DDR3-1333@1400, 9-9-9-27);
  • видеокарты: ASUS ENGTX295/2DI/1792MD3/A и Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жёсткий диск: Samsung HD252HJ (250 ГБ, SATA-300).
Тестирование проводилось в среде Windows Vista x86 Ultimate SP2. Для создания нагрузки на систему применялась утилита OCCT 3.1.0 c 30-минутным тестом блока питания. Видеоподтест использовался в оконном режиме при разрешении 1024x768, сложность шейдеров равнялась 8. Технология Hyper-Threading была активирована. Для включения режима SLI рабочие частоты видеокарт (они разных ревизий) были доведены до одинакового уровня, а напряжения IOH PCIE Voltage и ICH PCIE Voltage в BIOS Setup материнской платы были увеличены на 0,1 В от своего номинала. В противном случае, на 9-10 минуте тестирования режим SLI «разваливался».

Для измерения общей потребляемой мощности системы использовался прибор Seasonic Power Angel, способный также измерять коэффициент мощности, напряжение и частоту в сети, потребляемый ток всей системы, включая блок питания, и количество энергии, потраченное на единицу времени. Напряжения проверялись цифровым мультиметром UNI-T M980G.


Результаты тестирования


Полученные данные занесены в таблицу, в которой отражены напряжения на основных линиях блоков питания (в скобках указано на сколько процентов полученное значение превышает стандартное напряжение), потребляемая мощность системы в целом и коэффициент мощности при простое и нагрузке.

  Линия +3,3V, В Линия +5V, В Линия +12V, В Потребляемая мощность всей системы, Вт PF
Режим Idle Burn Idle Burn Idle Burn Idle Burn Idle Burn
Huntkey X7 800 3,43 (3,9%) 3,41 (3,3%) 5,11 (2,2%) 5,09 (1,8%) 12,11 (0,9%) 12,03 (0,2%) 277 917 0,96 0,97
XFX XPS-850W-BES 3,45 (4,5%) 3,46 (4,8%) 5,21 (4,2%) 5,23 (4,6%) 12,25 (2%) 12,23 (1,9%) 277 943 0,94 0,95

Сразу отметим, что оба блока питания справились с поставленной задачей и все напряжения были в пределах нормы (5% допуск по стандарту ATX12V V2.3). Но решение Huntkey выглядит немного лучше, продемонстрировав отклонение по каналу +3,3V менее четырех процентов и около двух — по +5V. По самой востребованной сейчас линии +12V вообще было менее процента, тогда как у конкурента около 2%. Коэффициент мощности у Huntkey X7 800 составил 0,97, у XPS-850W-BES ниже, всего 0,95. Еще в прошлый раз, когда тестировали Seasonic M12D-850, на основе которого выполнен блок XFX, мы отметили низкий PF у продукта Seasonic. Но на счет этого параметра особо переживать не стоит, так как коэффициент мощности от 0,8 уже считается хорошим.


Выводы


Мы рассмотрели два очень качественных блока питания модульной конструкции, каждый из которых имеет свои преимущества и недостатки. Модель Huntkey X7 800 мощностью 800 Ватт порадовала своей тихой работой и небольшими отклонениями напряжений от стандартных значений. Но блок рассчитан на малое количество подключаемых дополнительных кабелей. С другой стороны, он позволит собрать систему на базе пары прожорливых видеокарт уровня GeForce GTX 295 с соответствующим для них разогнанным процессором и с двумя-тремя накопителями, чего будет достаточно для мощной игровой станции.

XFX XPS-850W-BES, относящийся к серии Black Edition, имеет эффектный вид и основан на базе блока питания именитого производителя. Количества поставляемых в комплекте отстегивающихся кабелей хватит на все случаи жизни, что по достоинству оценят энтузиасты и люди, занимающиеся моддингом. Но немного завышенные значения напряжений низковольтных линий, хоть и находящиеся в пределах допуска, нас особо не впечатлили. Возможно, попался такой экземпляр и конечному потребителю повезет больше. Будем на это надеяться, так как блок действительно интересный как в плане дизайна, так и функциональности.

И на последок о цене. Как ни печально говорить, но стоимость устройств подобной мощности находится на уровне 200 долларов. С другой стороны, мы можем приобрести дешевые поделки за $100-130, которые либо не соответствуют задекларированной мощности, либо в один прекрасный момент могут сгореть, прихватив с собой пару винчестеров и остальные компоненты системы. Ну и, конечно же, при выборе блока питания необходимо отталкиваться от реальных потребностей, а не от того, что чем больше Ватт, тем лучше...
