Различия от флагманской модели состоят в меньшем количестве слотов PCI-E x16, разъемов для подключения вентиляторов, отсутствии гнезда DisplayPort, а главное — всё же упрощенной подсистеме питания APU.
| Модель | Gigabyte GA-F2A85X-D3H |
| Чипсет | AMD A85X |
| Процессорный разъем | Socket FM2 |
| Процессоры | AMD A-Series, Athlon |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/1866, 64 Гбайт максимум |
| Слоты PCI-E | 1 x PCI Express 2.0 x16 1 x PCI Express 2.0 x16@x4 3 x PCI Express 2.0 x1 |
| Слоты PCI | 2 |
| Встроенное видеоядро (в процессор) | Radeon HD 76xx/75xx/74xx |
| Видеоразъемы | D-Sub, DVI-D, HDMI |
| Количество подключаемых вентиляторов | 4x 4pin |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 8 x 2.0 (4 разъема на задней панели, AMD A85X) 4 х 3.0 (2 разъема на задней панели, AMD A85X) |
| Serial ATA | 8 x SATA 6 Гбит/с (A85X) |
| RAID | 0, 1, 5, 10, JBOD (A85X) |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | Оптический |
| Сетевые возможности | Realtek RTL8111F (Gigabit Ethernet) |
| FireWire | – |
| LPT | – |
| COM | 1 (внутренний) |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 225 |
| Дополнительные возможности | Возможность подключения TPM-модуля |
Нам же остается проверить, как плата справится с разгоном APU и оперативной памяти, будет ли её работа стабильной, а тепловой режим в пределах разумных значений.
Упаковка. Комплектация
Плата поставляется в коробке средних размеров, оформление которой позволяет с легкостью угадать принадлежность продукта к компании Gigabyte. Да и фирменные технологии Dual UEFI BIOS и 3D BIOS вряд ли можно встретить где-либо еще.
Большая часть оформления обратной стороны отведена для раскрытия сути стратегии Ultra Durable 4 Classic. Также видим фото самого устройства (отметим удачный ракурс — можно разглядеть как саму плату, так и её заднюю панель), краткие спецификации. Кроме того, производитель разместил два скриншота интерфейсов UEFI и 3D BIOS.

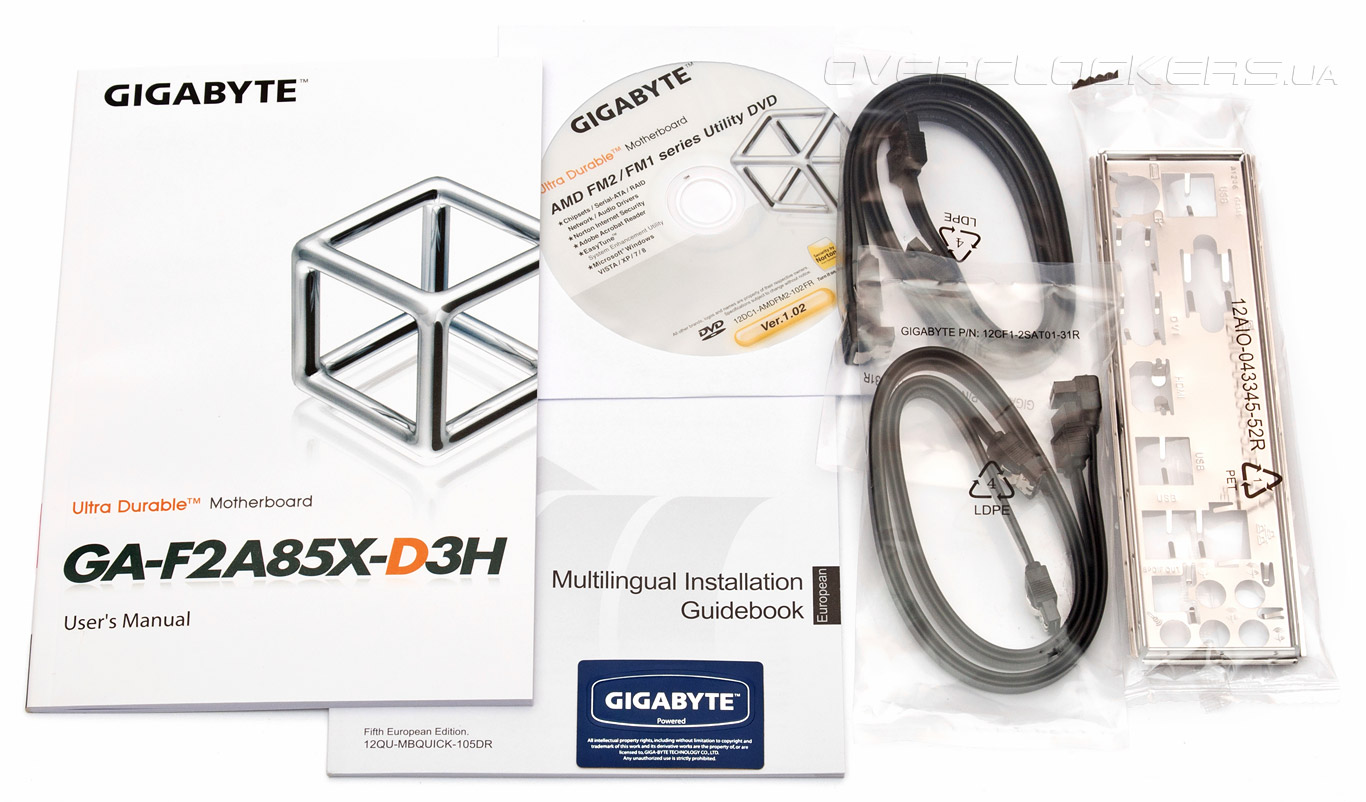

В комплекте с платой поставляются:
- инструкция по быстрой установке;
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- диск с драйверами и фирменным ПО;
- заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
- четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъемом на одном из концов;
- наклейка для корпуса.
Набор ожидаемо скромный, негативное впечатление о простоватой заглушке скрашивают целых четыре интерфейсных кабеля с защелками.
Внешний вид

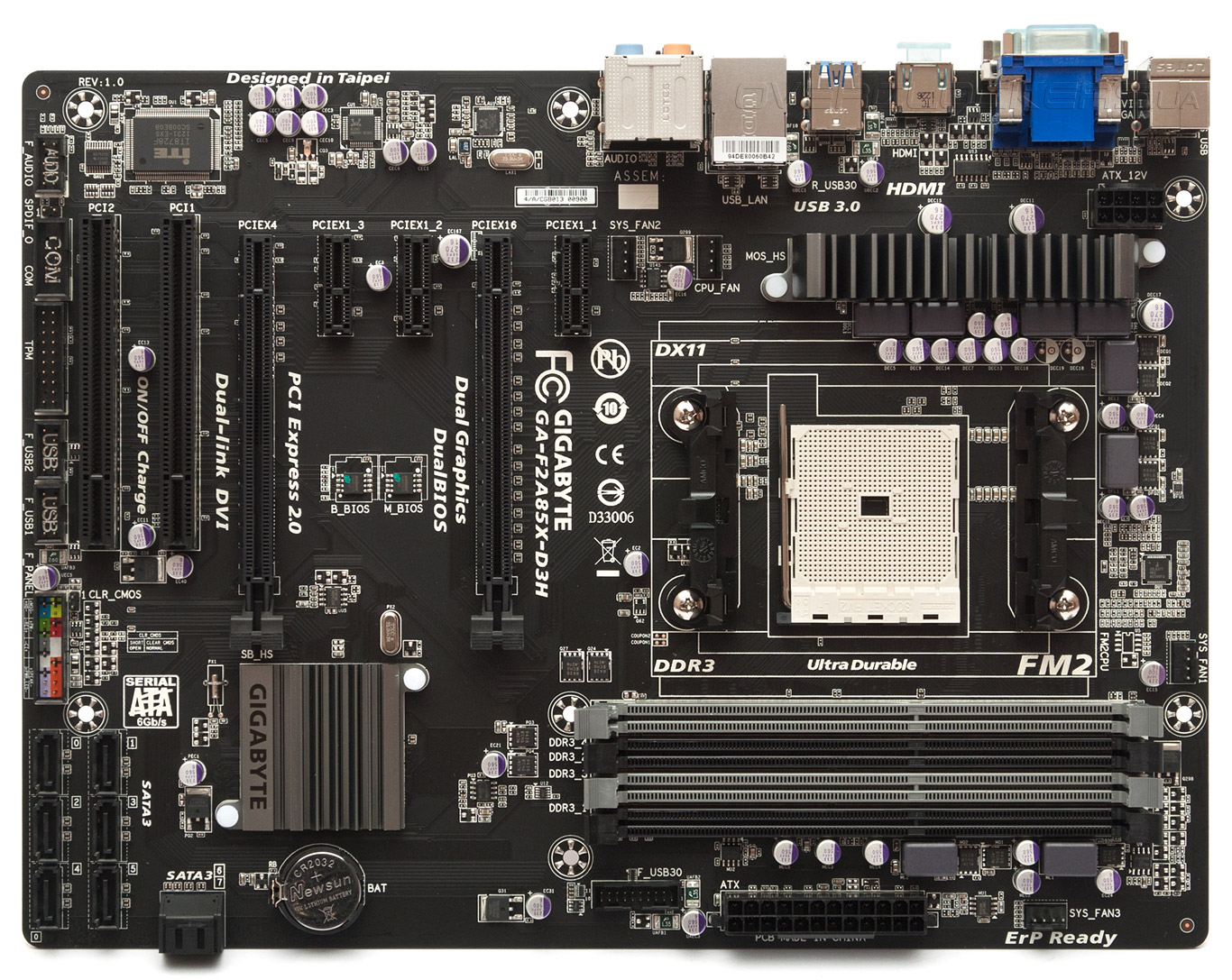

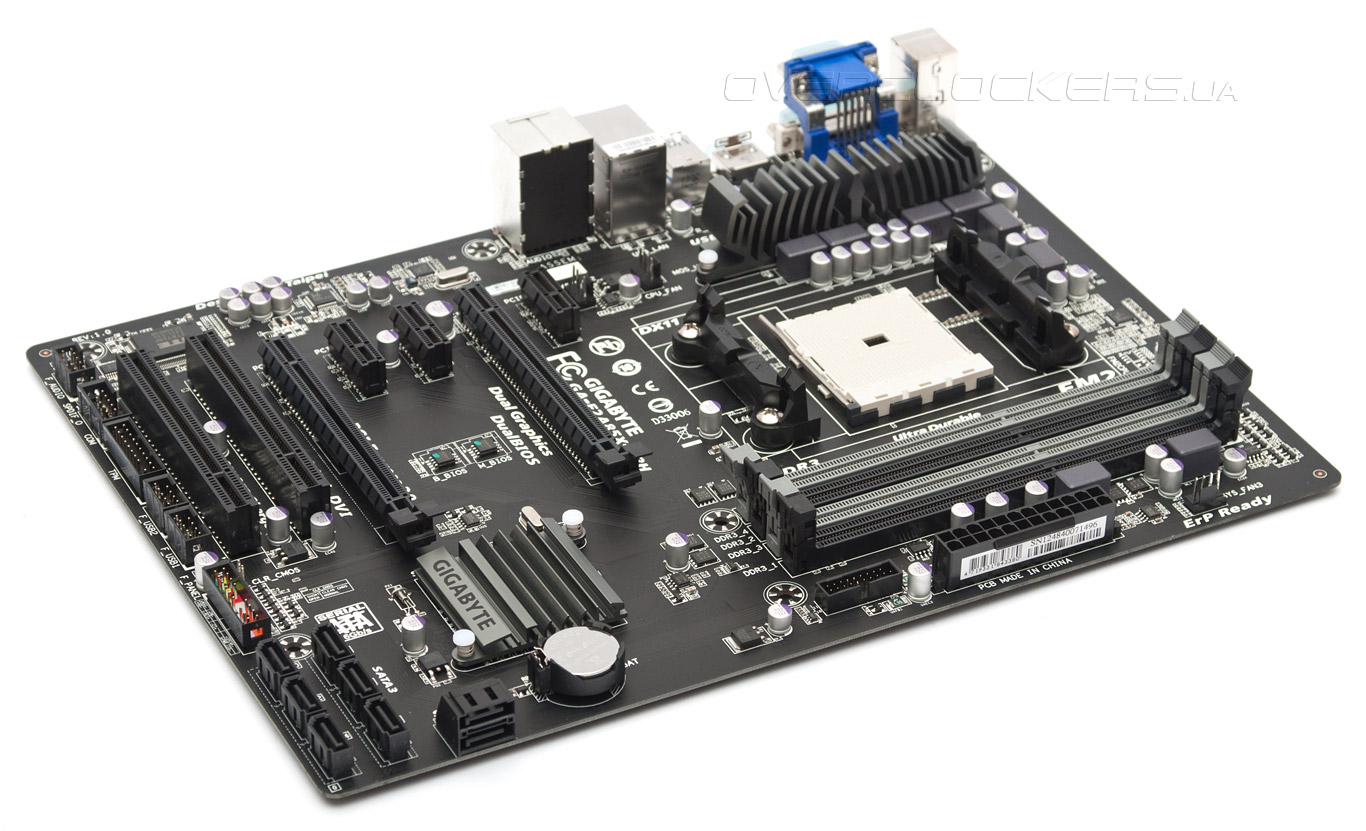

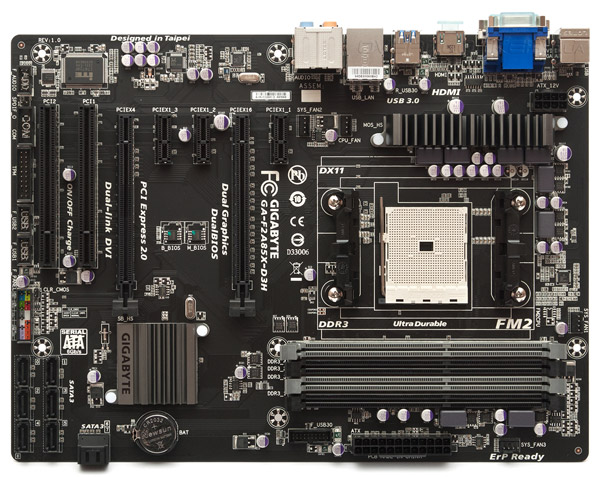

Первое, что бросается в глаза — нетипичный как для продукции Gigabyte цвет платы. Еще удивляет обилие пустых мест на ней. Расширение функциональности системной логики не прошло зря. Повсюду использованы твердотельные конденсаторы.
Процедура закрепления в корпусе предусматривает использование всего семи винтов, причем для одного из них не везде найдется соответствующая стойка.

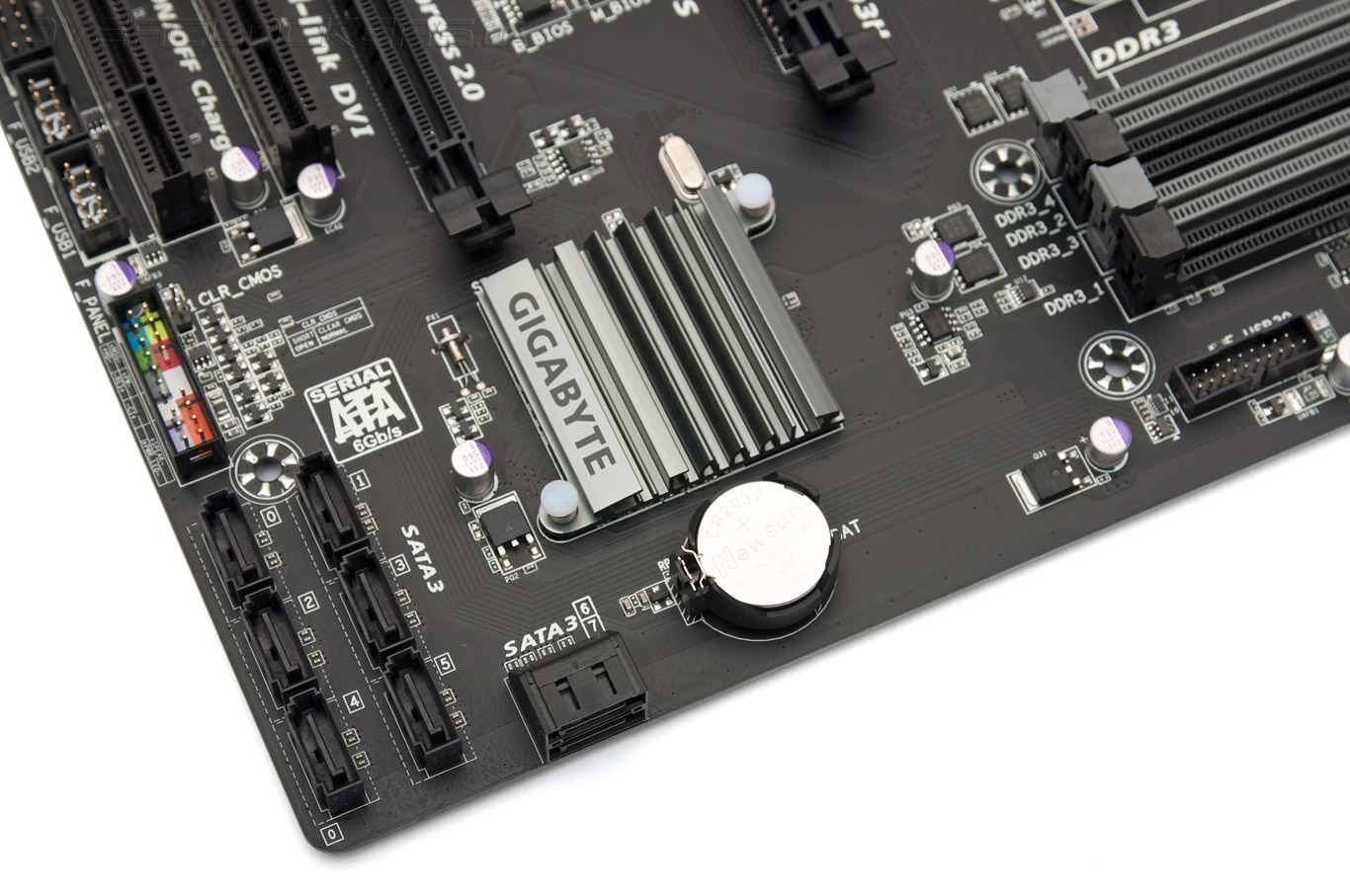

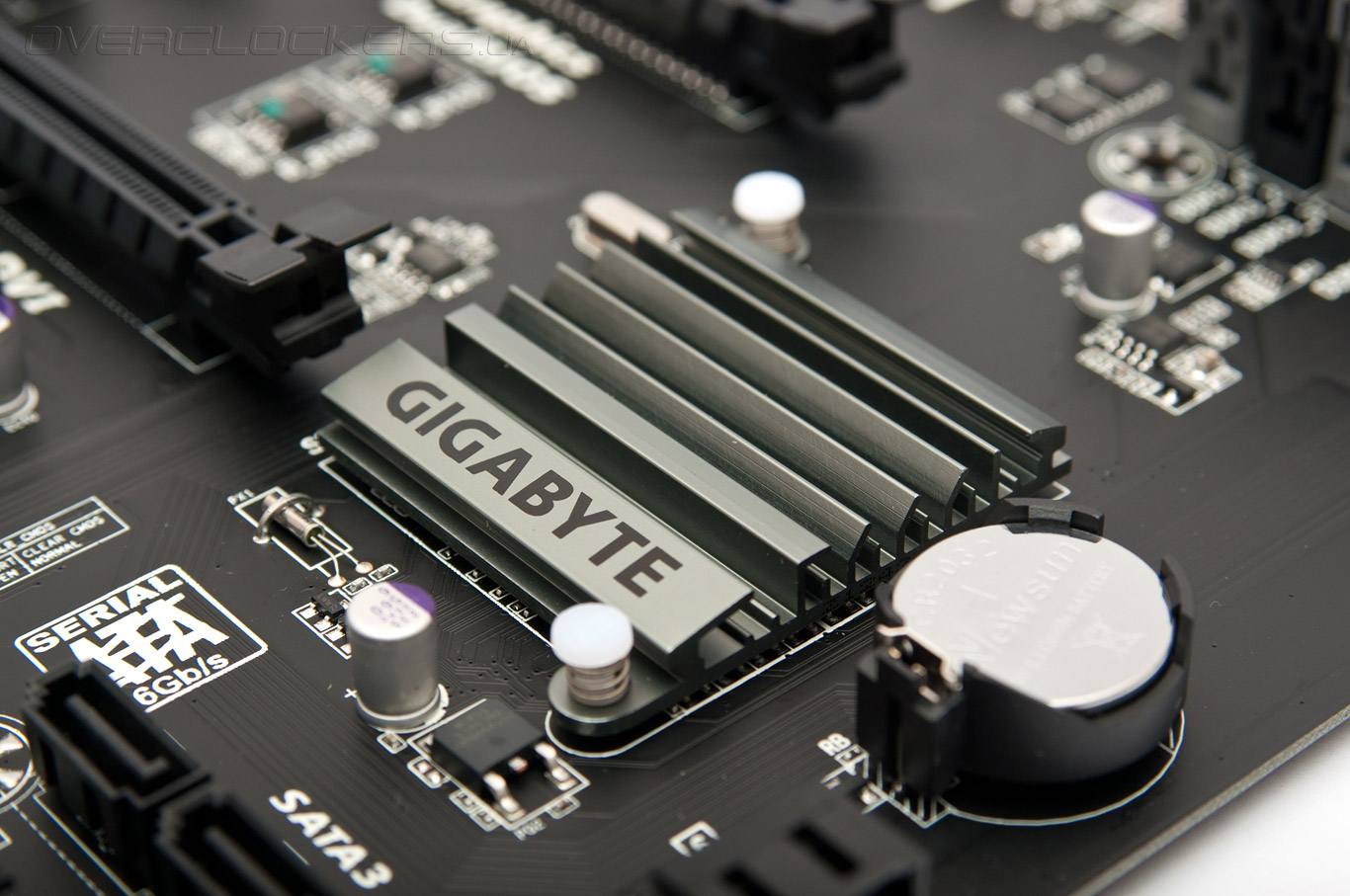

В виду наличия обильных пустот на плате отметим расторопность инженеров в размещении чипсета: он смещен как можно дальше от первого слота PCI-E. Таким образом, тепло от видеокарты наименьшим образом будет влиять на его рабочую температуру. В то же время, если у пользователя возникнет желание организовать тандем — доступ к необычайно великому количеству SATA разъемов не будет затруднен, как и к литиевой батарее.
К слову о радиаторе; кажется, что на его площади попытались сэкономить. Хотя, если вспомнить решения прошлых лет, на них вообще использовались смешные, по нынешним меркам, охладители, но всё работает и по сей день. Как бы там ни было, тестирование всё расставит по своим местам.

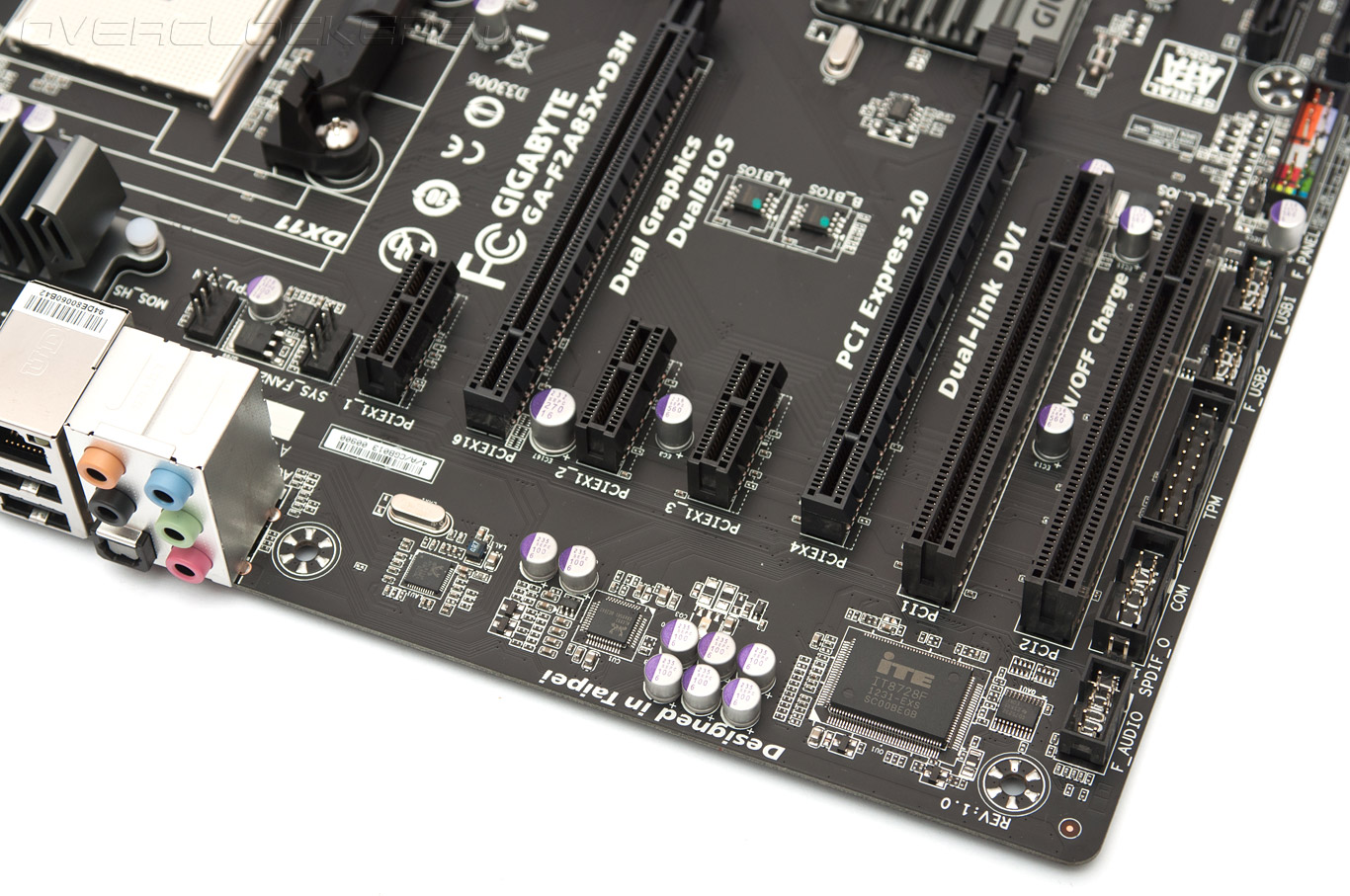

Gigabyte наконец избавилась от привычки размещать гнездо для подключения аудио-разъемов передней панели посреди платы. Теперь все подобные слоты размещены вдоль нижней грани устройства. Конфигурация классических слотов расширения вызывает только положительные эмоции.

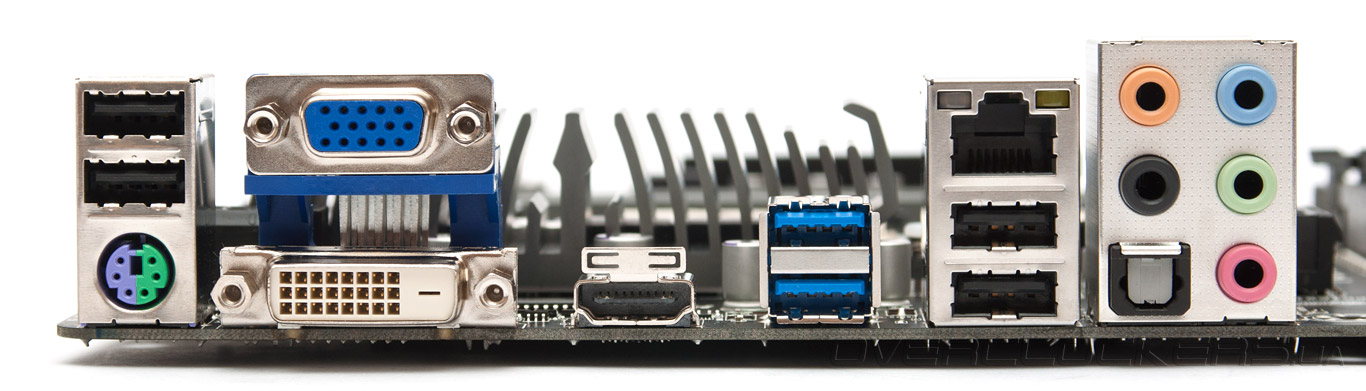

На задней панели также всё в порядке. Присутствуют все актуальные на сегодняшний день порты, причем, в достаточном количестве, как для продукта такого уровня.

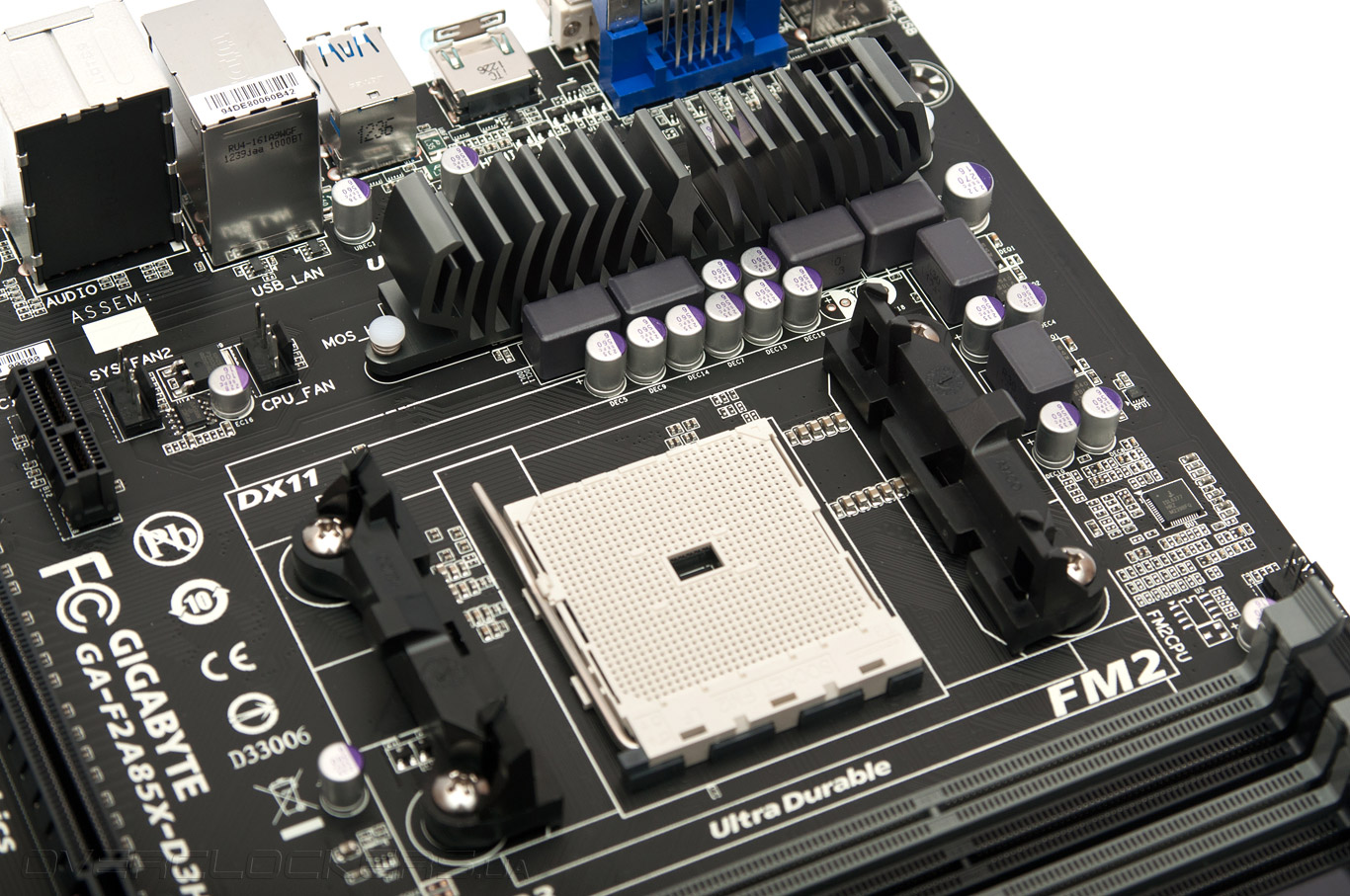

Взглянем на самое интересное — зону размещения сокета APU. Традиционно близко к нему расположились слоты DIMM. Впрочем, учитывая последние тенденции рекомендаций по их наполнению — нумерация от края платы к сокету — беспокоится о перекрытии системой охлаждения последних несколько преждевременно.
Для подключения блока питания используется 8-контактное гнездо.

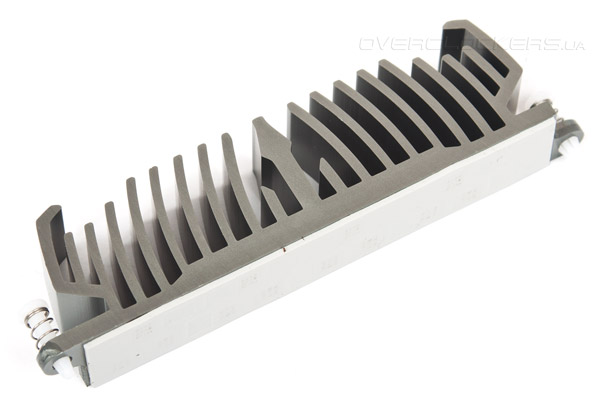

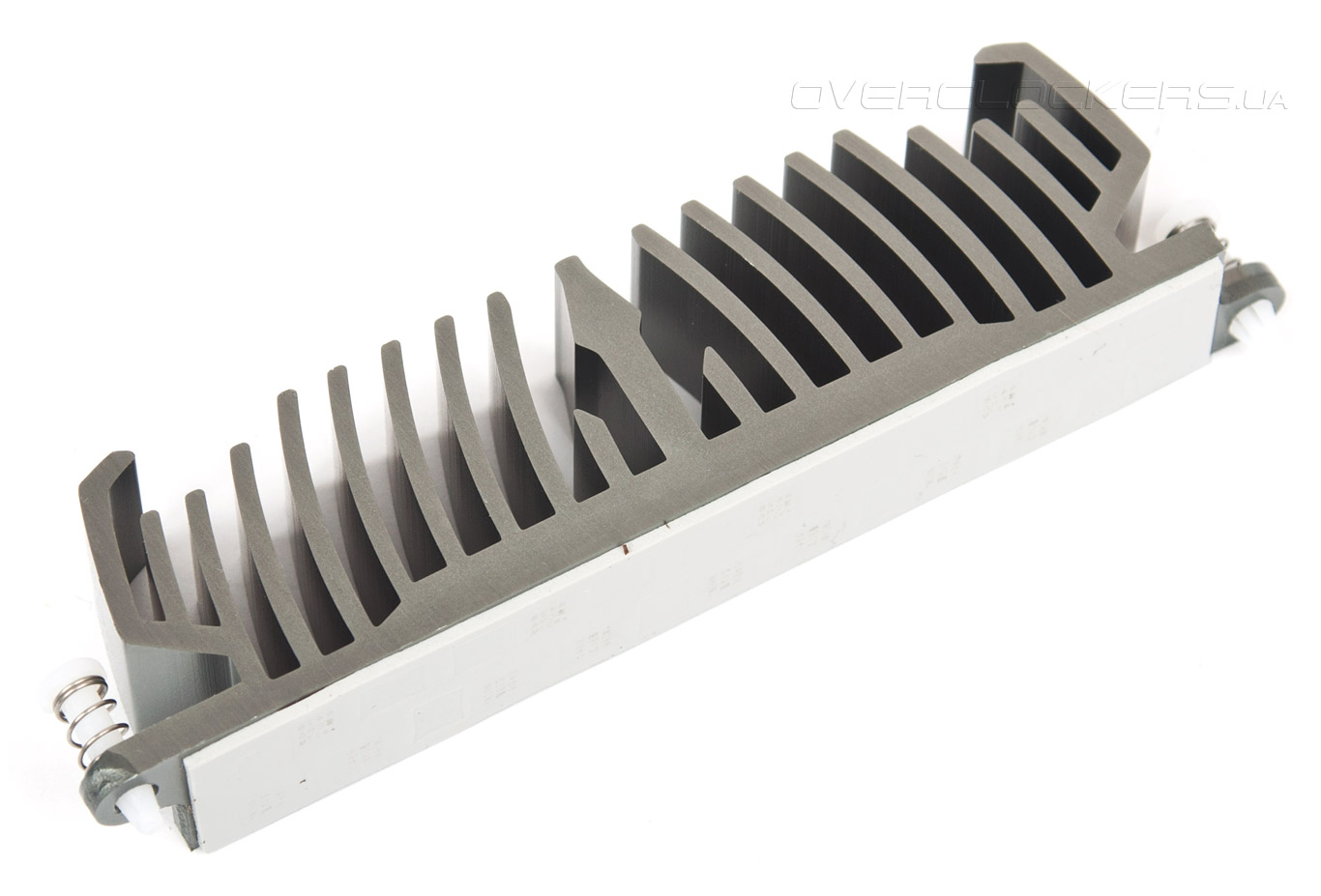

В качестве охладителя силовой части подсистемы питания APU выступает радиатор замысловатой формы из довольно легкого сплава. В качестве термоинтерфейса задействована уже привычная термопрокладка небольшой толщины.

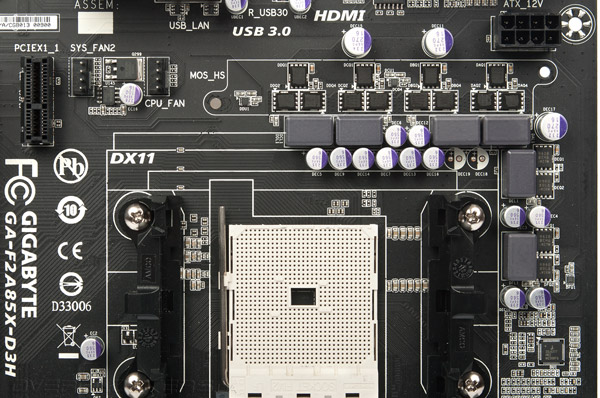

Сама подсистема питания реализована по схеме 4+2 фазы с использованием контроллера ISL6377 и «мосфетов» с низким сопротивлением открытого канала. Возможности этой связки узнаем при разгоне.
