Обзор материнской платы ASUS H81I-Plus. Исследуем разгонные возможности mini-ITX устройства на базе Intel H81

Долгое время наши усилия в обзорах системных плат для процессоров Intel Haswell были сфокусированы на моделях с основой в виде старшего чипсета Z87. Затем мы рассмотрели несколько продуктов с более простыми наборами системной логики — H87 и B85. На каждой плате так или иначе удалось произвести разгон Core i5-4670K: где-то он был полноценным и беспроблемным, где-то возникали трудности, а в случае с компактной Biostar Hi-Fi B85N 3D основным ограничивающим фактором выступил слабый преобразователь питания ЦП.

Другой продукт с малыми габаритами — H87I-Plus — был рассмотрен довольно давно. Тогда же проблем с разгоном не было никаких, и, с оглядкой на невозможность варьирования опорной частотой, были покорены 4,7 ГГц. Поэтому и сегодня мы решили опробовать схожий по дизайну и идейному исполнению результат трудов инженеров ASUS — H81I-Plus.

ASUS H81I-Plus

Безусловно, для платформы Intel LGA1150 чипсет H81 является самым простым на сегодня, но, к счастью для всех конечных потребителей, в нынешнем виде такой (бюджетный) набор логики наконец обзавёлся поддержкой современных интерфейсов: SATA 6 Гбит/с и USB 3.0. Правда, для каждой группы предусмотрена оснастка не более чем парой разъёмов. Возможно, для современного игрового компьютера этого недостаточно, но как для небольшой mini-ITX платы такое положение вещей вполне приемлемо. Кроме того, максимальное количество SATA-портов достигает (всего) четырёх путём добора недостающего числа менее скоростными версиями (3 Гбит/с).

В завершении описания ограниченных возможностей следует также упомянуть об искусственном усечении пропускной способности слота PCI-E x16, которая у плат на основе H81 удовлетворяет нормам ревизии 2.0, тогда как у всех прочих продуктов используется последняя версия — 3.0.

Модель Z87 Q87 H87 B85 H81
Кол-во модулей DIMM на канал 2    1
Поддержка интегрированной графической
системы в процессоре
+
Кол-во поддерживаемых дисплеев 3    2
Макс. кол-во линий PCI Express 8    6
Конфигурации PCI Express x1, x2, x4
Кол-во портов USB 14   12 10
USB 3.0 6   4 2
USB 2.0 8
Общее кол-во портов SATA 6    4
Макс. кол-во портов SATA 6 Гбит/с 6   4 2
Интегрированный сетевой адаптер MAC
Поддержка редакции для процессорного
порта PCI Express
3    2
Поддержка конфигураций для процессорного
порта PCI Express
x16+x0+x0
x8+x8+x0
x8+x4+x4
x16
Технология Intel Rapid Storage +
Технология Intel Rapid Start +
Технология Intel Small Business Advantage +


Характеристики

Учитывая бюджетную направленность чипсета, инженеры ASUS решили добавить на плату поддержку ещё двух портов USB 3.0. Их работой заведует контроллер ASM1042.

Модель ASUS H81I-PLUS
Чипсет Intel H81
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 2 DIMM DDR3 SDRAM 1066/1333/1600, максимум 16 ГБ
Слоты PCI-E 1 x PCI Express 2.0 x16
Слоты PCI
Встроенное видеоядро Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 2x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.0 (2 разъёма на задней панели, ASM1042)
2 х 3.0 (на задней панели разъёмов нет, H81)
8 x 2.0 (4 разъёма на задней панели, H81)
Serial ATA 2 x SATA 6 Гбит/с (H81)
2 x SATA 3 Гбит/с (H81)
RAID
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Realtek RTL8111G (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Возможность подключения TPM-модуля


Упаковка и комплектация

Размер упаковки соответствует прочим изделиям подобного формата от ASUS, что уже побывали в нашей лаборатории. Лицевая сторона дополнилась наклейкой с информацией о комплектации, полностью готовой к работе с новейшей операционной системой от Microsoft — Windows 8.1, то есть присутствующие на диске версии драйверов и ПО должны быть достаточно свежими. Поскольку никаких ярких особенностей у платы нет, основным лозунгом является реклама фирменной оболочки UEFI. Будем надеяться, что каких-либо усечений функциональности там нет.

ASUS H81I-Plus

Сзади можно лицезреть фото продукта и довольно ёмкую таблицу с основными спецификациями, где в явном виде указаны модели аудио и сетевого контроллеров. Обращает на себя внимание пиктограмма GPU Boost. После обзора Z87M-Plus это вселяет определённые надежды, поскольку в тот раз под этим понятием скрывались готовые профили повышения быстродействия системы в целом.

ASUS H81I-Plus

Комплект поставки минималистичен, дублирующий содержимое из коробки H87I-Plus:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide ведёт на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • краткое многоязычное руководство пользователя;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
ASUS H81I-Plus


Внешний вид и функциональность

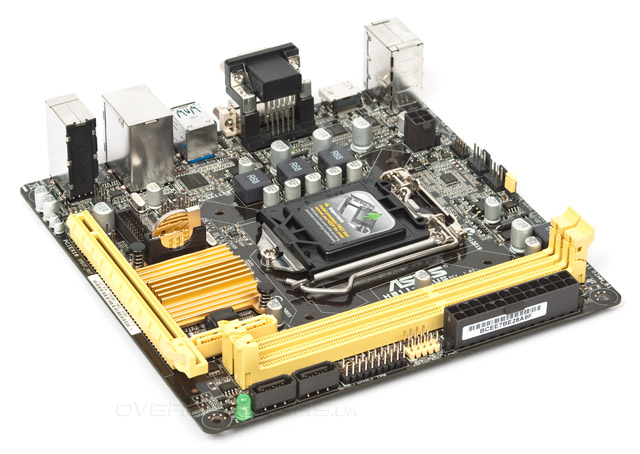

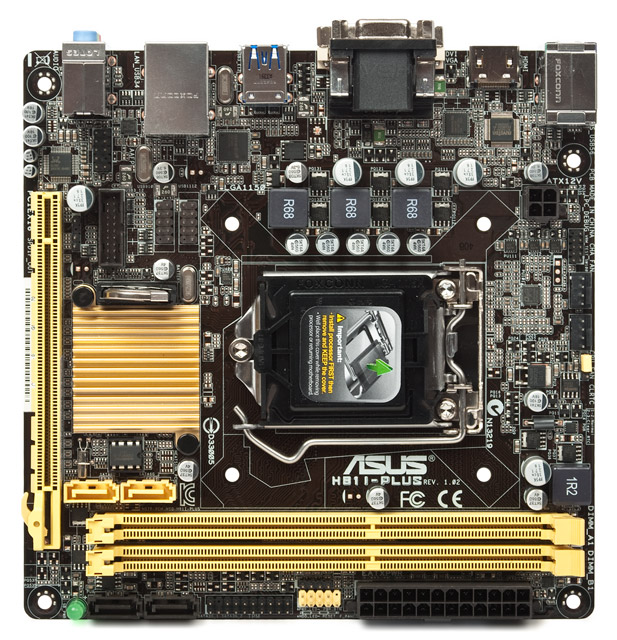

Общее родство H87I-Plus и H81I-Plus практически очевидно. В то же время именно нынешняя гостья является более сложной с точки зрения проектирования дизайна, поскольку обладает одним дополнительным контроллером (ASM1042), а ещё на месте двух гнёзд SATA расположилась колодка интерфейса TPM.

ASUS H81I-Plus

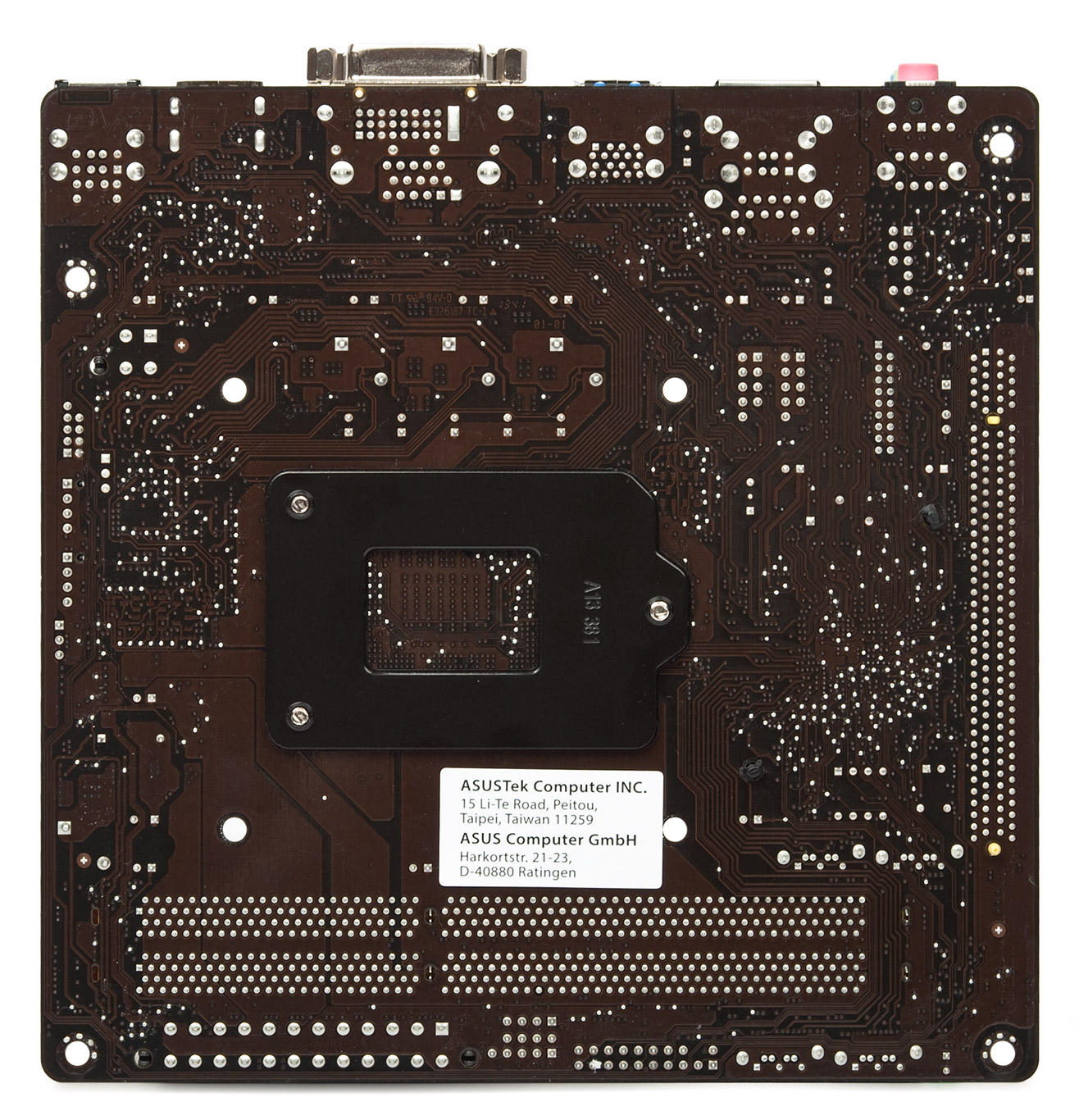

Обратная часть платы оказалась полностью (!) высвобождена от сторонних элементов, число которых на старшем продукте было весьма велико. Теперь в области расположения усилительной пластины системы охлаждения ЦП нет никаких преград.

ASUS H81I-Plus

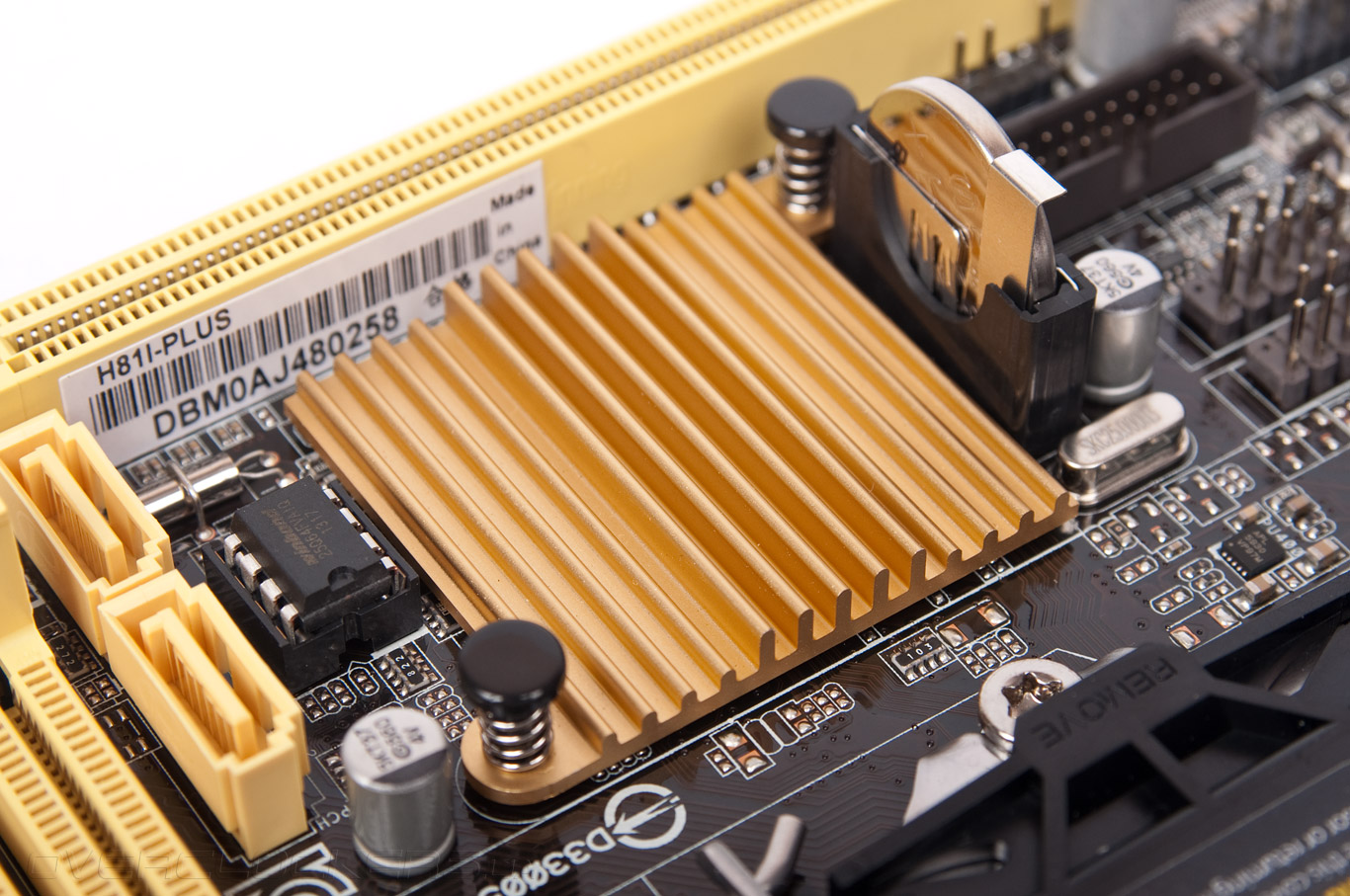

Из элементов охлаждения на устройстве применяется лишь скромный радиатор, закреплённый на чипсете при помощи пластиковых клипс. Со своей работой он справился хорошо, не допуская повышения температуры выше 50 °C.

ASUS H81I-Plus

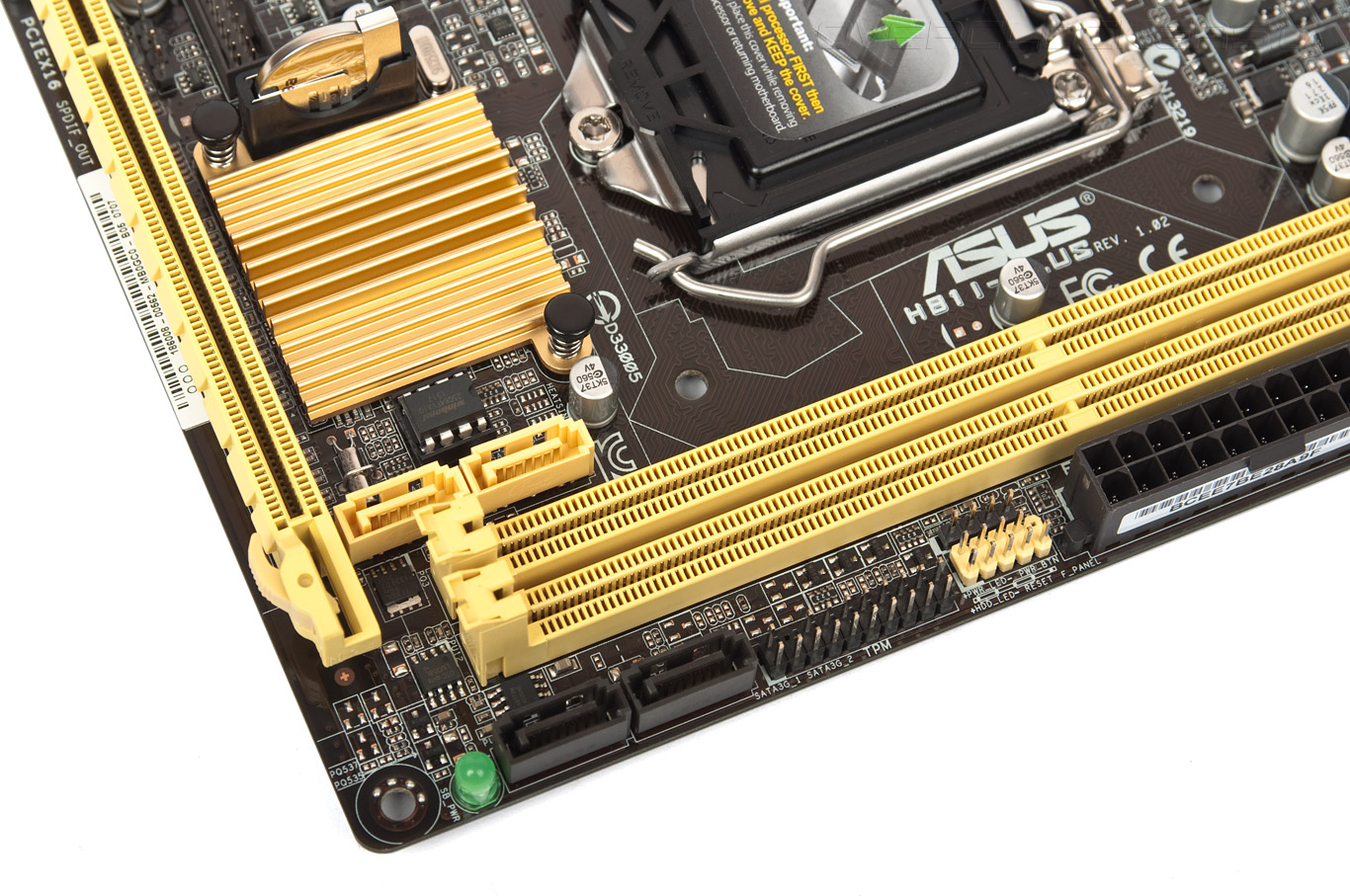

В одночасье корпусные элементы использованы идентичные: гнёзда оперативной памяти оснащены рычажками лишь с одной стороны, что отмечается как положительный момент, а вот фиксатор видеокарты всё такой же неудобный, поскольку простым доступ к нему назвать никак нельзя.

ASUS H81I-Plus

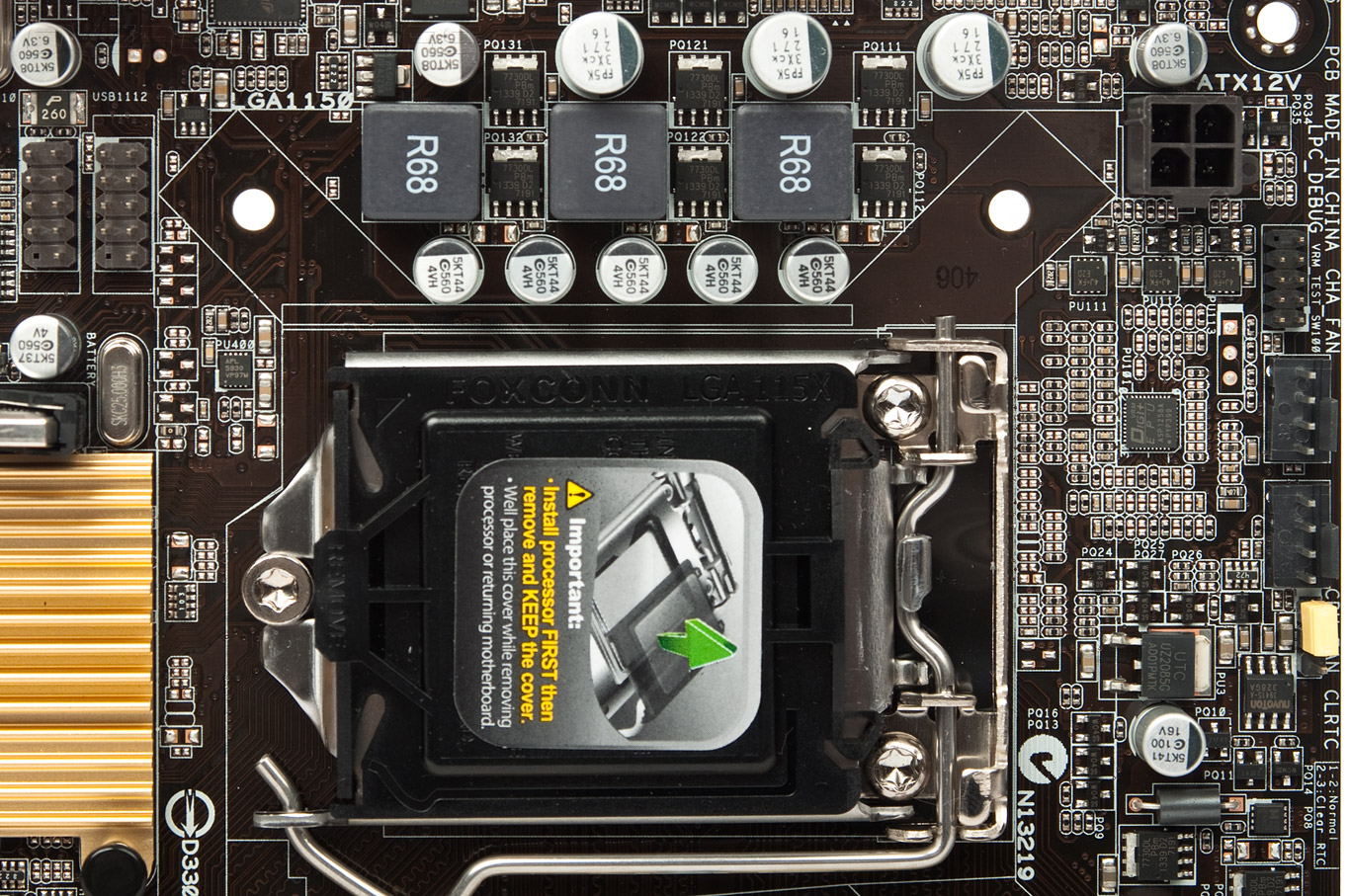

Колодки для наращивания числа внешних портов USB расположены в непосредственной близости у PCH. А у верхней грани находятся оба гнезда для подключения вентиляторов — процессорного и одного корпусного. Рядом, в достаточно удобном месте, размещена перемычка для проведения сброса настоек CMOS. Силовая подсистема, не смотря на первоначальный эффект идентичности, всё же несколько другая. Роль ШИМ-контроллера возложена на ASP1258A, рядом с ним находятся три сопроводительных драйвера, коих не было у H87I-Plus. Распаянные силовые элементы, судя по маркировке, оказались производства компании NXP Semiconductors — PH7730DLX; всего по два транзистора в составе каждого из трёх каналов.

ASUS H81I-Plus

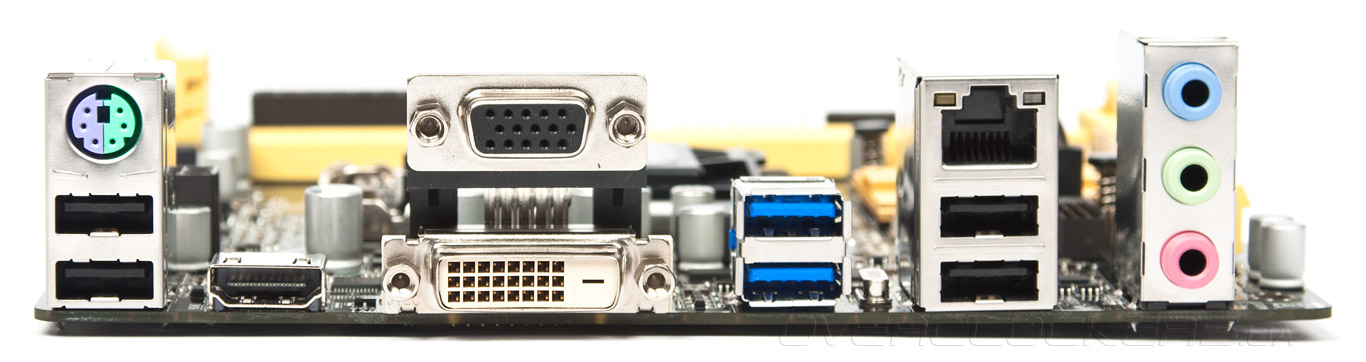

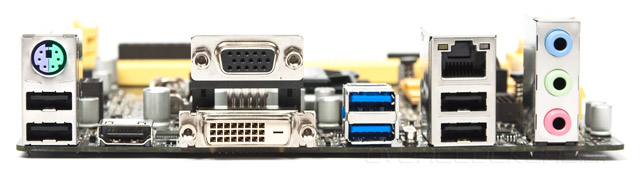

Весьма бедно выглядит задняя панель, но вспоминая про базовые возможности чипсета, всё становится на свои места. Посетовать можно на отсутствие S/PDIF, ведь H81I-Plus является, в первую очередь, продуктом мультимедийной направленности. Видимо, в лагере ASUS решили не создавать лишнюю конкуренцию своей же собственной продукции. Порт HDMI привычно дополнен конвертером уровней ASM1442.

ASUS H81I-Plus

Как итог, на PCB не нашлось никаких элементов для облечения жизни оверклокерам, впрочем, на это никакой надежды и не было. Очевидно, активировать GPU Boost придётся программным способом — посредством UEFI или из среды ОС при помощи фирменного ПО. Отсутствие дискретных элементов на обратной стороне платы говорит о её более простой природе; очень интересно, как это скажется на итоговой производительности системы.
