Обзор материнской платы Gigabyte GA-B85M-D3H

Цикл наших обзоров, посвящённый бюджетным решениям различных производителей на основе старшего набора системной логики для процессоров Intel Haswell — Z87, выявил общую закономерность. Все без исключения продукты смогли справиться с разгоном Core i5-4670K, но при этом работа механизма Load Line Calibration оказалась реализована не лучшим образом. Недавний визитёр нашей лаборатории — Z87M-Plus от ASUS — был оснащён таким же узлом преобразователя напряжения питания процессора, как и старший из всех рассмотренных нами экземпляров, в чьей основе лежит более простой чипсет B85 — Vanguard B85. Однако более простая конструктивная реализация охлаждения и сам дизайн расположения элементов в узле VRM, а также уменьшенное количество преднастроек в UEFI выставили такое решение в худшем свете, не смотря на имеющийся, проверенный при помощи Vanguard B85 потенциал.

Поэтому нельзя подходить к вопросу выбора материнской платы для платформы LGA 1150 лишь с точки зрения иерархической структуры наборов системной логики, а проведённое экспресс-тестирование разогнанной системы с применением ASRock Fatal1ty B85 Killer продемонстрировало её не слишком большое отставание от результатов более статусной Gigabyte G1.Sniper Z87.

Сегодня мы рассмотрим самый дешёвый продукт на рынке, который, на первый взгляд, сочетает в себе весь необходимый арсенал для полного раскрытия потенциала используемых CPU и набора оперативной памяти «на воздухе», а ещё обладает полноценным набором разъёмов для расширения системной конфигурации.

Gigabyte GA-B85M-D3H

Преобразователь напряжения ЦП и система охлаждения силовых элементов весьма похожи на используемые у GA-Z87-HD3. Прочие параметры этих продуктов практически идентичны, если говорить об имеющихся гнёздах на плате и типе используемых контроллеров, приставленных в помощь PCH; конечно же с оглядкой на возможности, физически доступные устройству меньшего размера.

Впрочем, если взглянуть на огромный ассортимент производителя, удастся найти там модель GA-Z87M-D3H, равноценную по стоимости и, опять-таки, возможностям рассмотренной GA-Z87-HD3 (розничная цена около $125), а по дизайну абсолютно идентичную гостье GA-B85M-D3H, обладающей ценником в $80.


Характеристики

Модель Gigabyte GA-B85M-D3H (rev. 1.1)
Чипсет Intel B85
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600, максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x4
Слоты PCI 2 (ITE IT8892E)
Встроенное видеоядро Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 4 х 3.0 (2 разъёма на задней панели, B85)
8 x 2.0 (4 разъёма на задней панели, B85)
Serial ATA 4 x SATA 6 Гбит/с (B85)
2 x SATA 3 Гбит/с (B85)
RAID
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Realtek RTL8111F (Gigabit Ethernet)
FireWire
LPT 1 (внутренний)
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 225
Дополнительные возможности Возможность подключения TPM-модуля, поддержка AMD CrossFireX, DualBIOS


Упаковка и комплектация

Выбранный стиль в оформлении упаковок новых системных плат Gigabyte един. Главный акцент, совершенно удачно с точки зрения оверклокеров, выполнен на технологии Ultra Durable, в этот раз — четвертой с «плюсом» ревизии, а также на изображении узла VRM. Ещё здесь указана поддержка набора решений из комплекса Intel Small Business Advantage, что свойственно продукции с системной логикой B85.

Gigabyte GA-B85M-D3H

Сзади имеется: хорошее фото продукта с коллажем, раскрывающим суть вносимых в рамках комплекса Ultra Durable особенностей, таблица с основными характеристиками, фото задней панели устройства. Помимо этого, есть небольшая справка для ознакомления с набором механизмов, предоставляемых пользователю в рамках фирменного подхода Intel вместе с продукцией бизнес-сегмента. Если этого кому-то покажется мало, то ещё есть QR-код со ссылкой на официальную страницу изделия в Сети, где обо всём этом и не только можно почитать более подробно.

Gigabyte GA-B85M-D3H

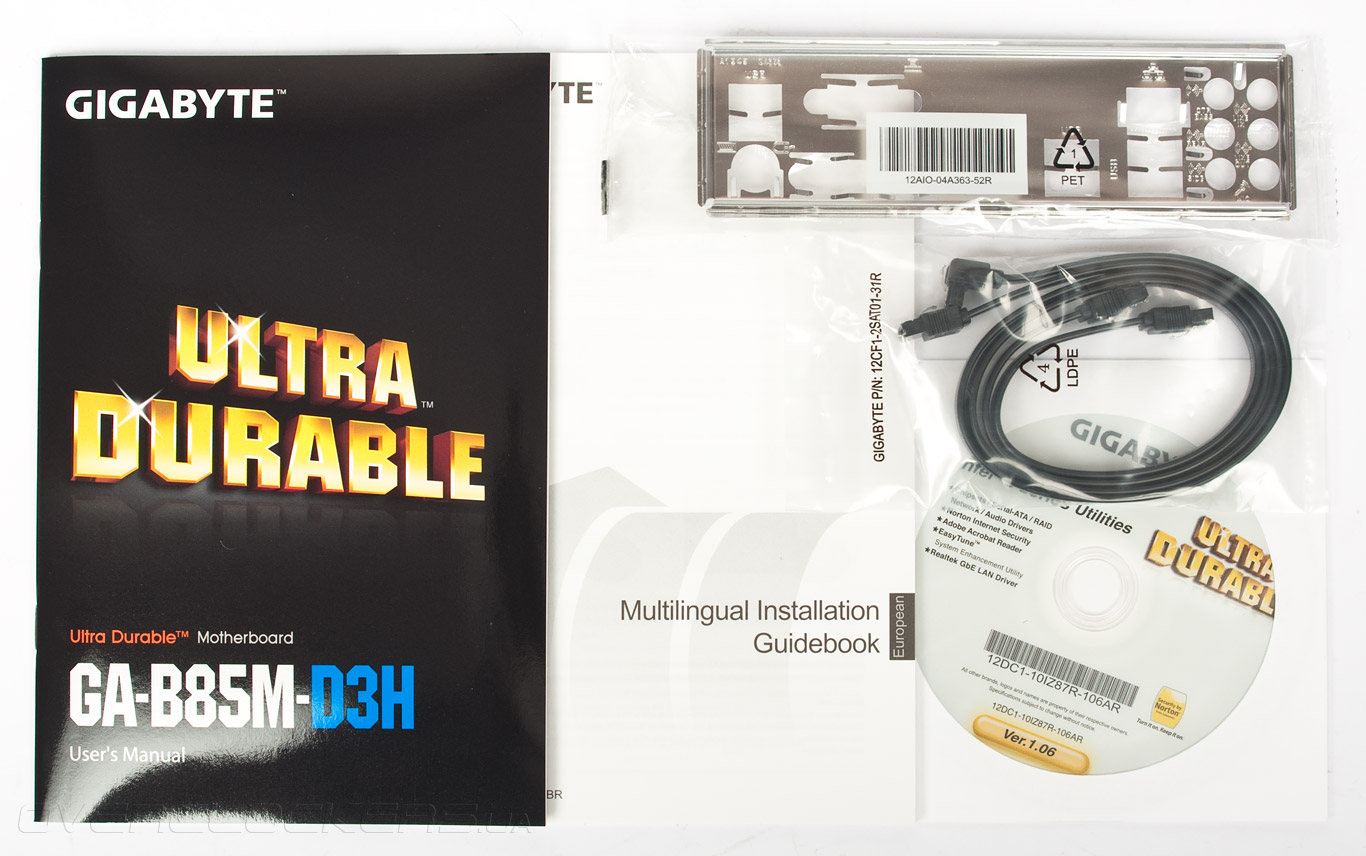

От коробки средних размеров сложно ожидать богатого комплекта поставки, внутри нашлись:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
Gigabyte GA-B85M-D3H

Такой комплект является базовым, подобный можно наблюдать и у более дорогих изделий.


Внешний вид

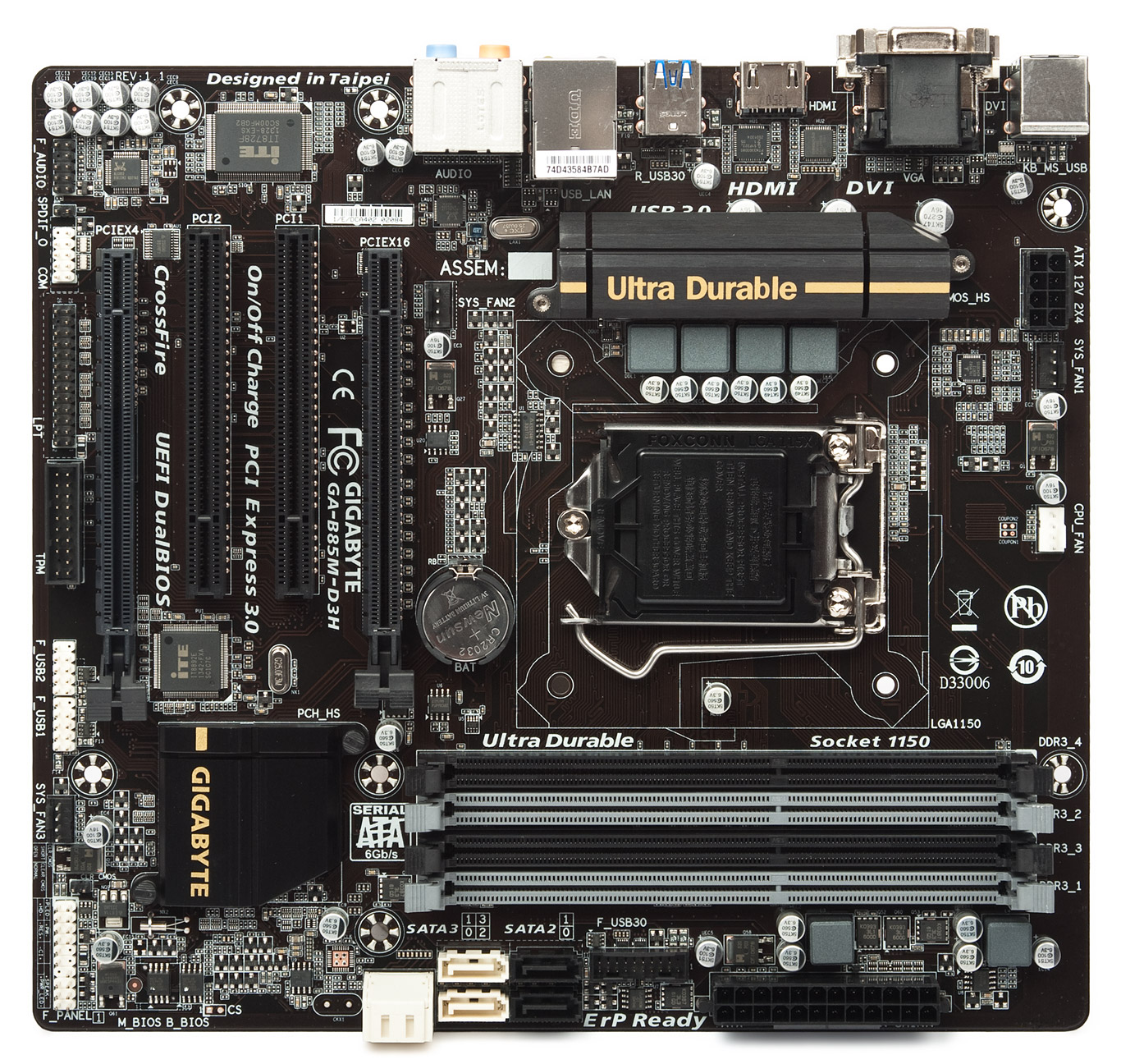

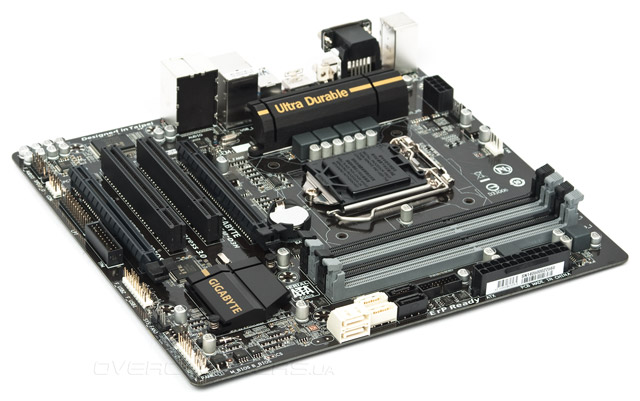

Габариты устройства довольно скромные: ширина составляет 225 мм, что на 19 мм короче стандарта mATX, повторяя в этом черты GA-Z87-HD3. Немного необычно расположились гнёзда SATA, уступив своё привычное место небольшой группе дискретных элементов. Модули памяти в своих гнёздах закрепляются защёлками с обеих сторон, поэтому при установленном габаритном видеоадаптере будет небольшой дискомфорт в эксплуатации этого узла платы.

Gigabyte GA-B85M-D3H

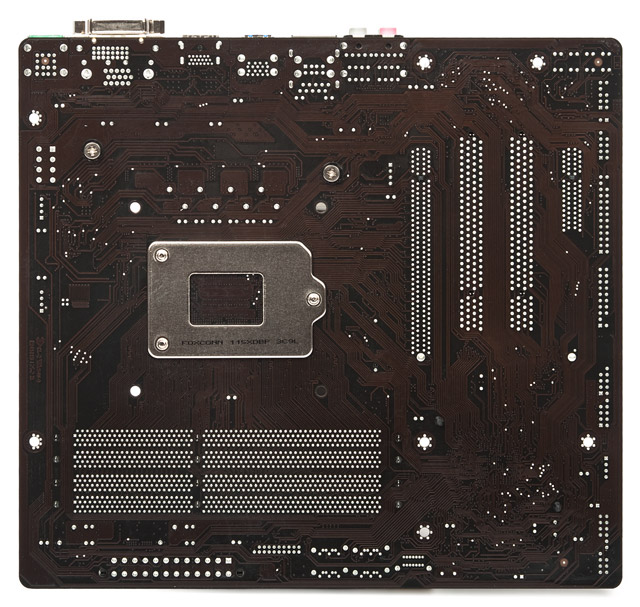

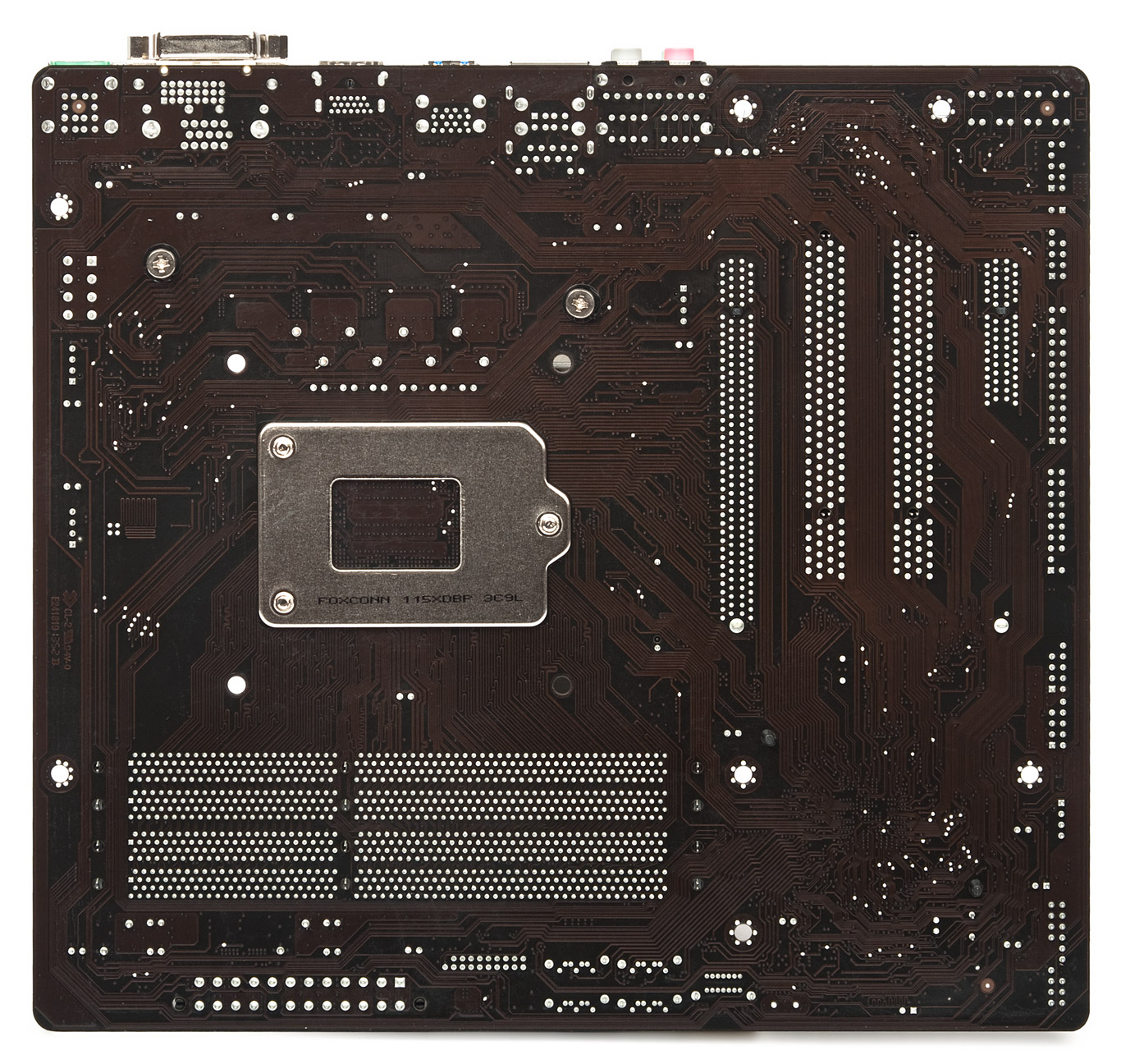

Обильно усеянная лицевая сторона позволила обойтись тыльной без сторонних элементов. Никаких преград для установки определенных усилительных пластин процессорных охладителей здесь нет.

Gigabyte GA-B85M-D3H

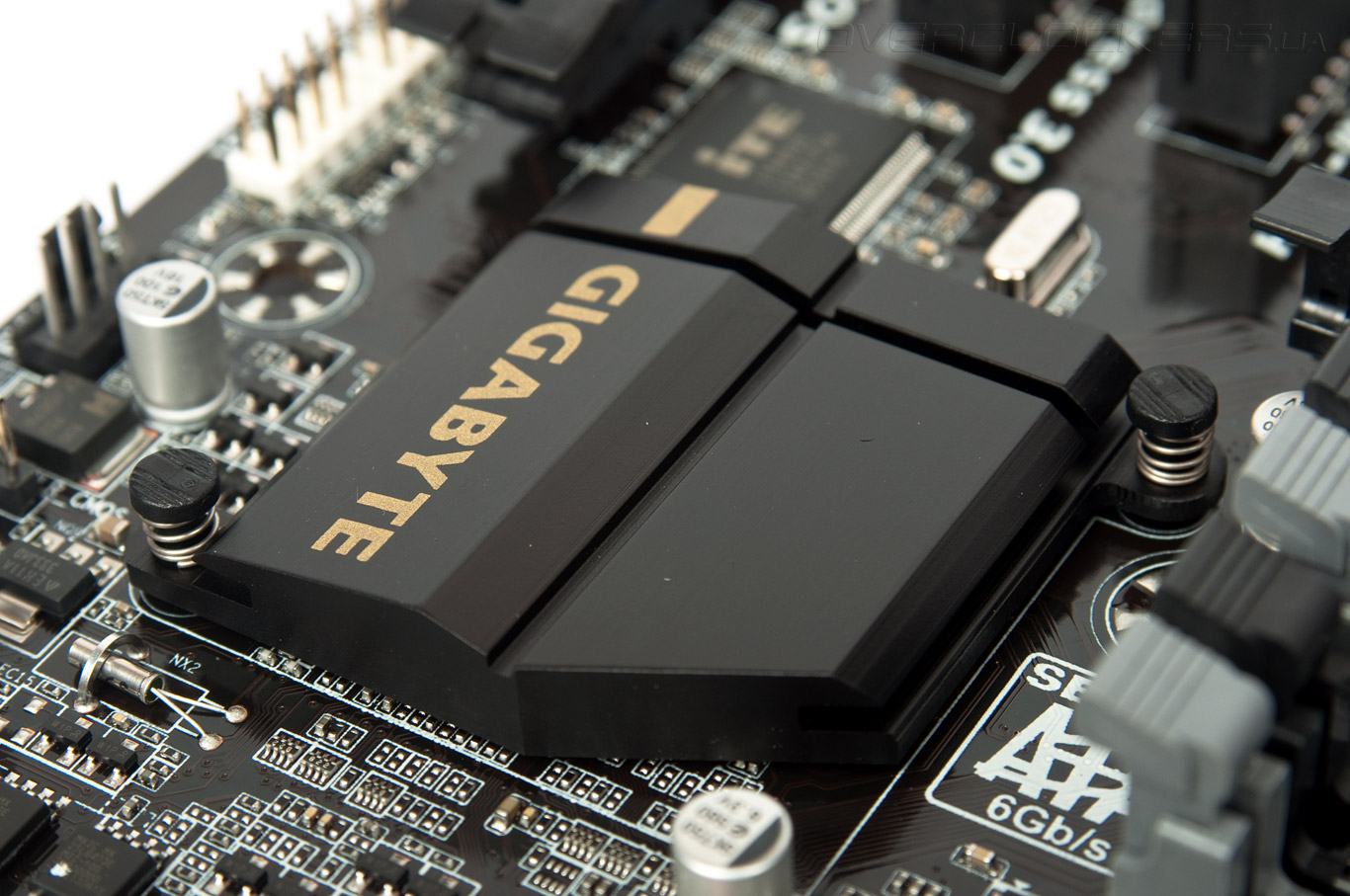

Конструкция радиатора чипсета являет собой обыкновенный, практически цельный профиль из легкосплавного материала, закрепленный при помощи клипс. Его площадь невелика, но такого решения вполне достаточно для удержания температуры в разумных пределах — во время тестирования она оказалась на границе 50 °C.

Gigabyte GA-B85M-D3H

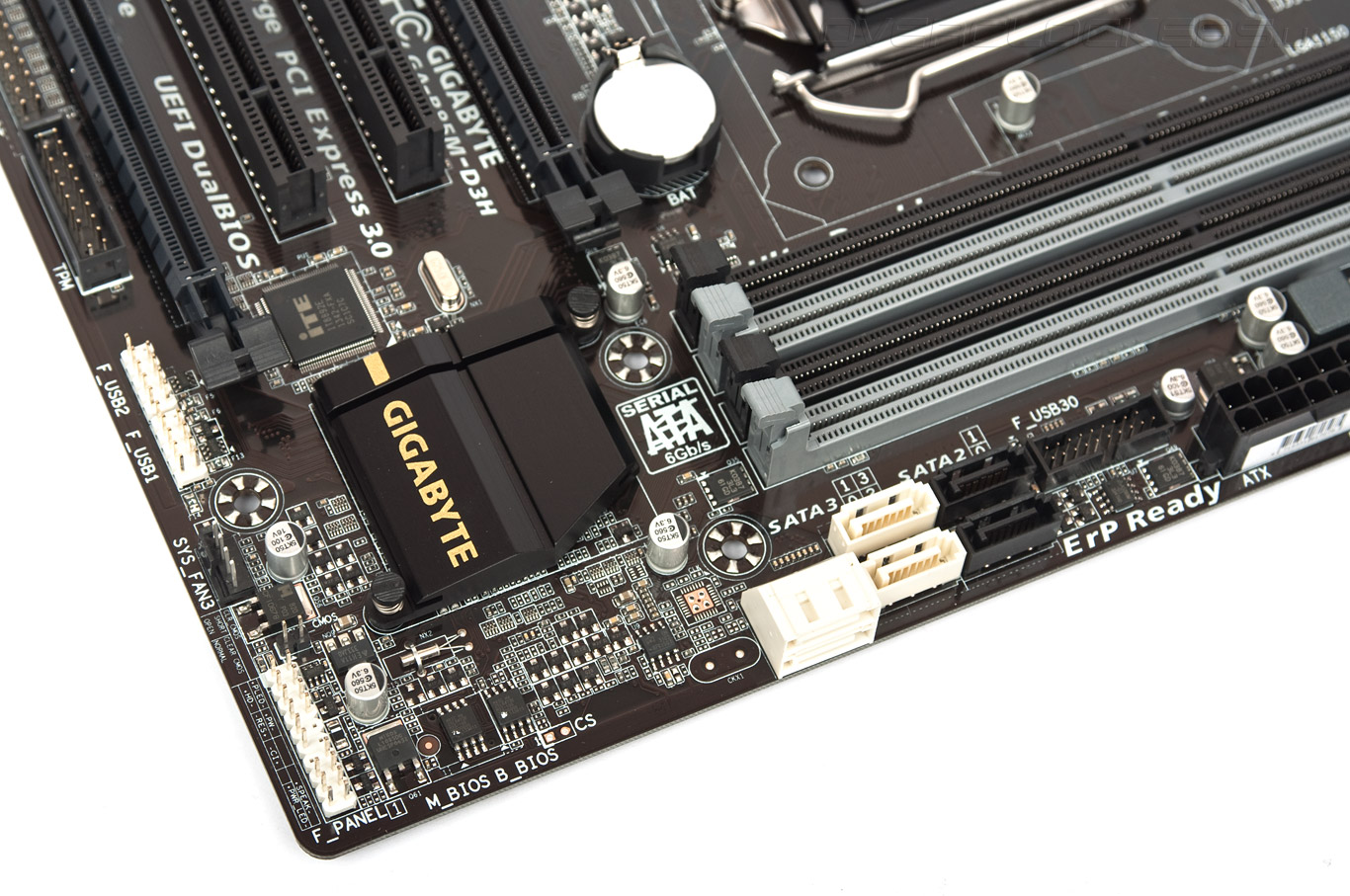

Как уже отмечалось, гнёзда SATA смещены вверх; пара скоростных 6 Гбит/с расположена продольно, а остальная группа из четырёх единиц представляет собой традиционное решение — обычные, заполняемые сверху порты. Отличить один тип гнезда от другого поможет как цветовая идентификация, так и хорошая маркировка, проведённая непосредственно у этих элементов на поверхности платы. GA-B85M-D3H представляет собой простую модель, поэтому никаких кнопок, переключателей или световых индикаторов на ней нет. Сброс настроек CMOS, если потребуется, придётся проводить путём замыкания соответствующей пары контактов (то есть здесь нет даже традиционной перемычки).

Gigabyte GA-B85M-D3H

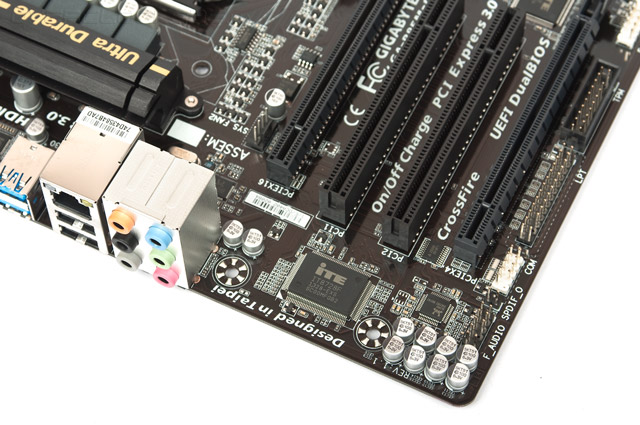

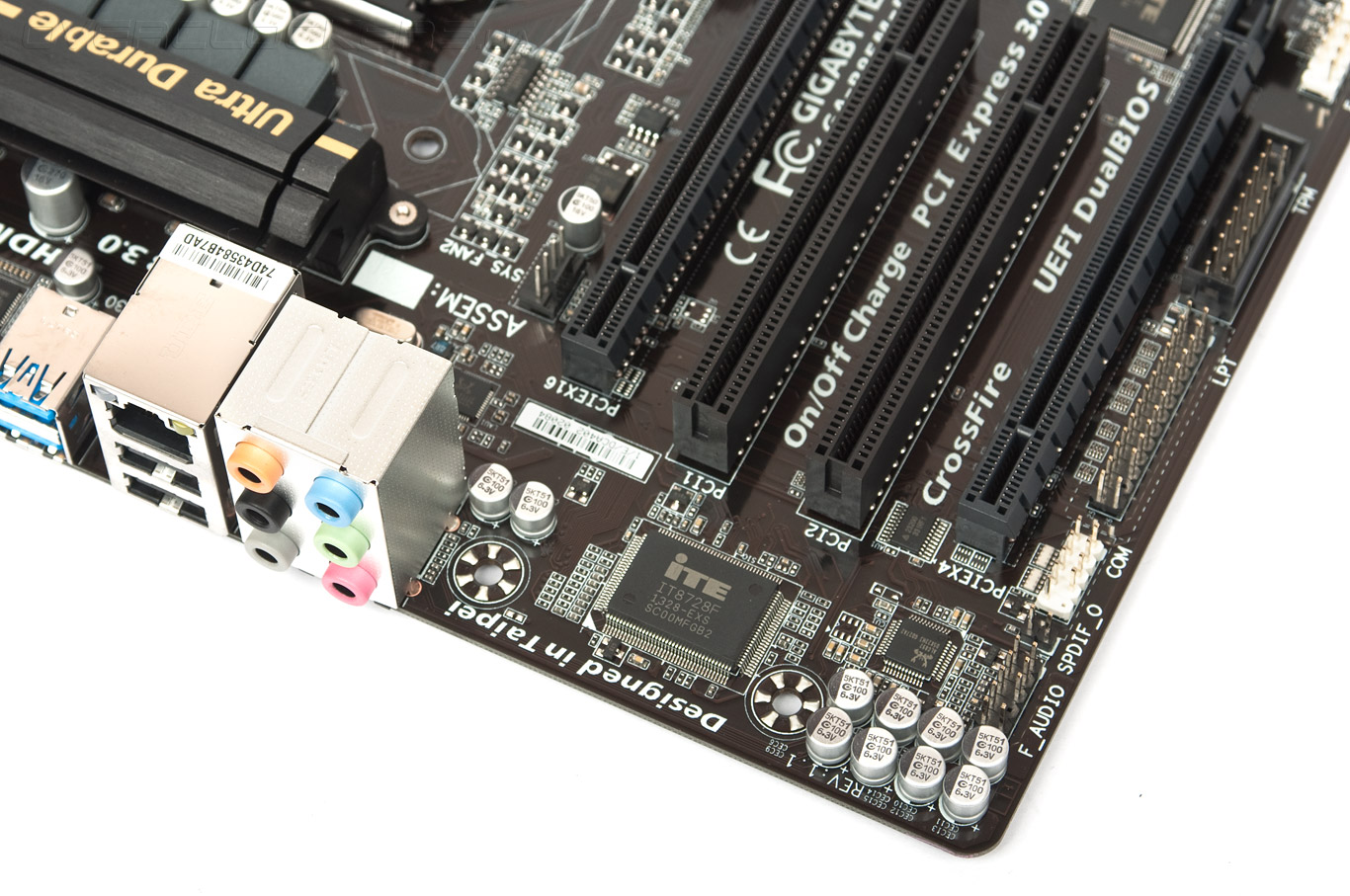

Корпоративная сфера применения чипсета B85 сказывается на возможности расширить конфигурацию системы с применением интерфейсов LPT, COM и TPM. Слоты PCI реализованы при содействии моста ITE IT8892E. Таким образом, итоговое количество типов интерфейсов оказывается необычайно богатым, в особенности как для изделия компактного форм-фактора.

Gigabyte GA-B85M-D3H

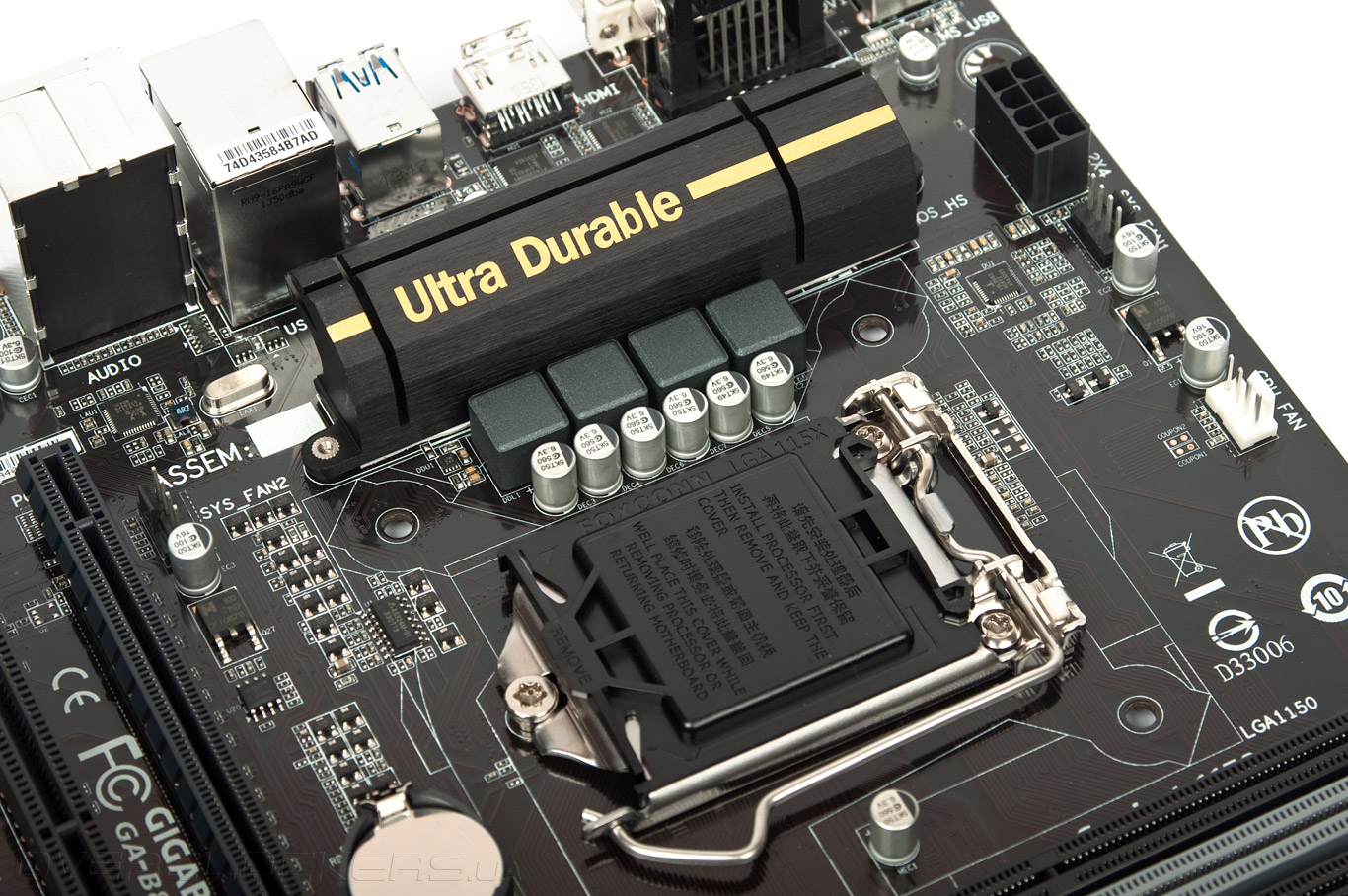

Охлаждением в зоне VRM заведует уже знакомый радиатор, надёжно закреплённый винтами с ограничением прижима.

Gigabyte GA-B85M-D3H

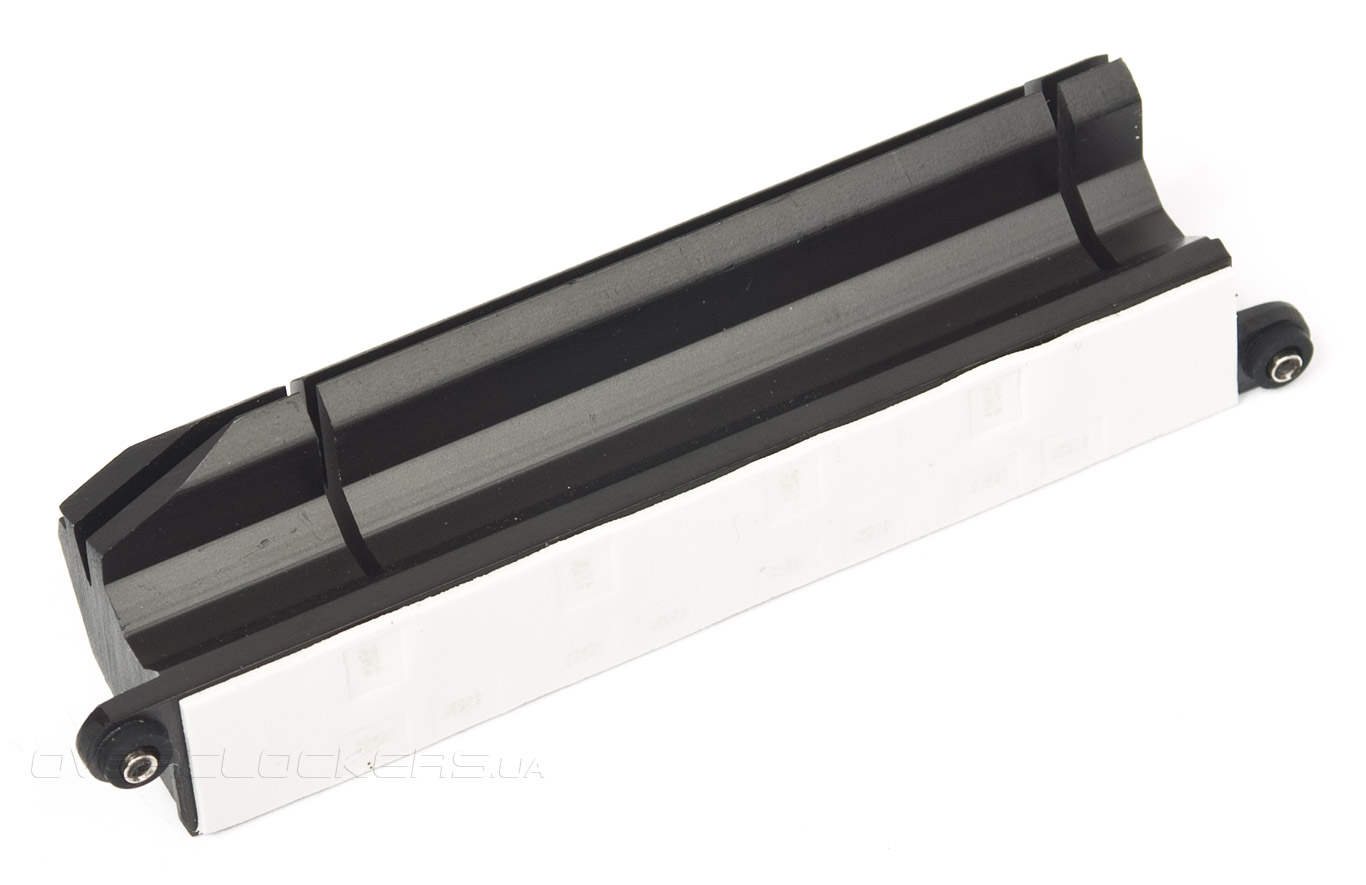

Его форма бесхитростная, но вес немал, поэтому и теплоёмкость неплохая. Используется такая же, весьма толстая термопрокладка, которая полностью соприкасается со всеми силовыми элементами.

Gigabyte GA-B85M-D3H

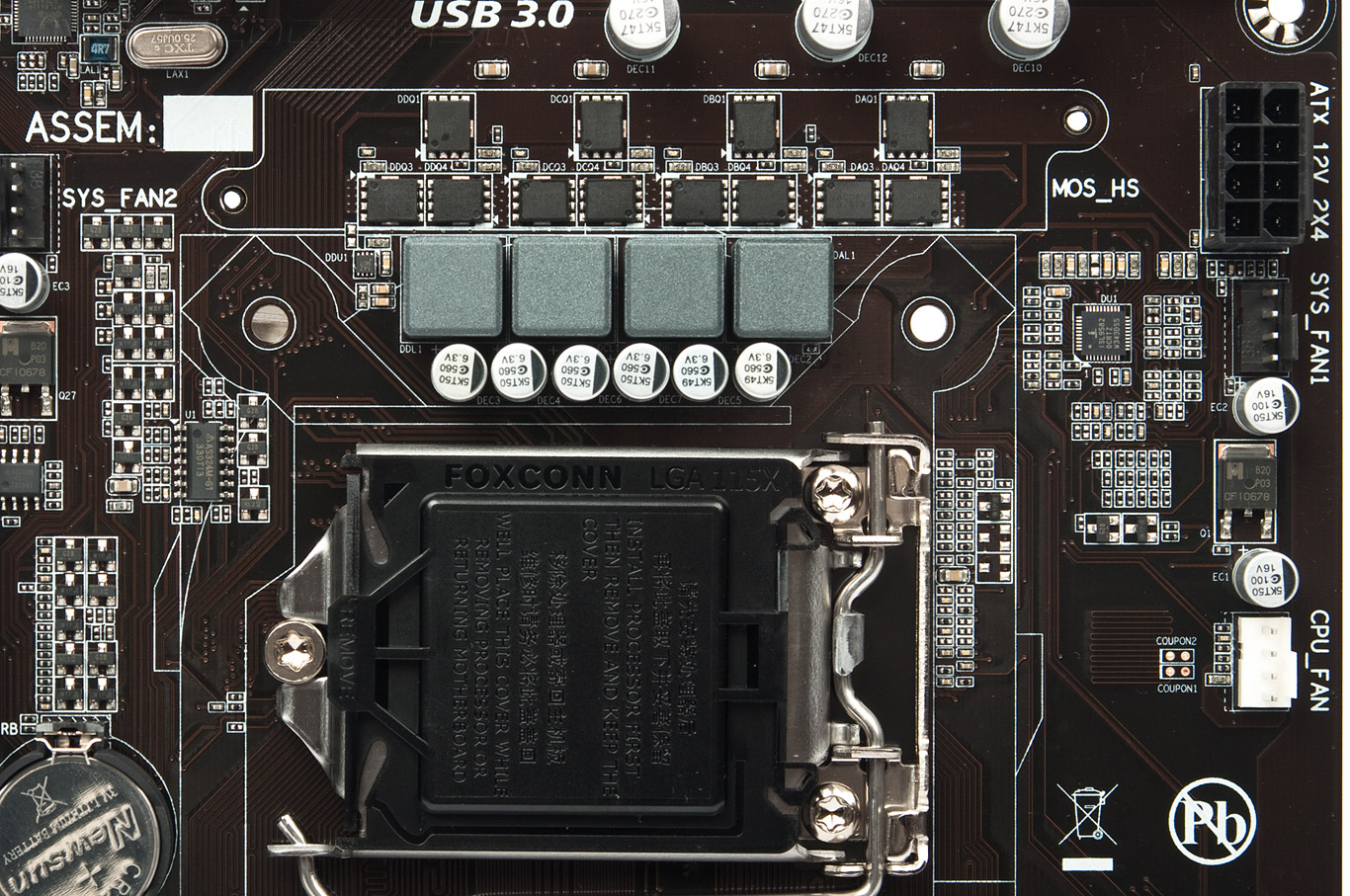

Схема преобразователя питания ЦП оказалась действительно такой же, как и у GA-Z87-HD3. ISL95820 выполняет роль контроллера для четырёхканального стабилизатора. Силовые элементы произведены компанией ON Semiconductor, это всё те же NTMFS4C06N, распаянные в количестве трёх штук в составе каждого из каналов.

Gigabyte GA-B85M-D3H

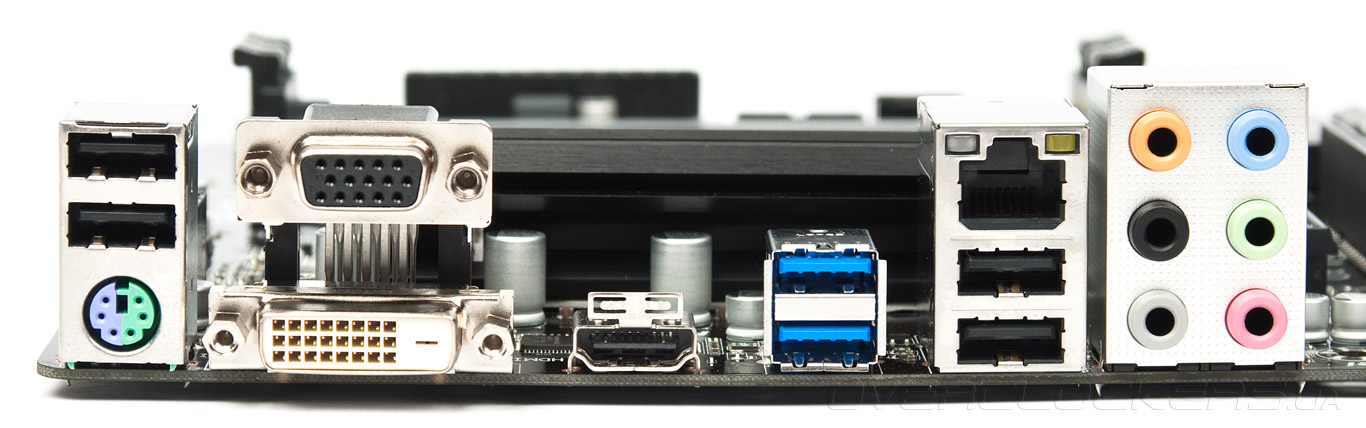

Задняя панель обладает достаточным набором разномастных выходов. Количество гнёзд USB последней ревизии сократилось до двух, они уступили своё место более привычным USB 2.0. Более никаких упрощений или нововведений тут нет. Выход S/PDIF отсутствует, а вот целых два конвертера уровней видеосигнала на месте — как PTN3360D, так и ASM1442.

Gigabyte GA-B85M-D3H

Что же, предположения о повторении функциональности GA-Z87-HD3, разумеется, с оглядкой на возможности чипсета B85, полностью подтвердились. Начнём знакомство с фирменным UEFI, ведь успех разгонных мероприятий зависит не только от конструктивных особенностей системной платы.
