Обзор материнской платы Gigabyte GA-H81-D3 для процессоров Haswell

Возможности UEFI

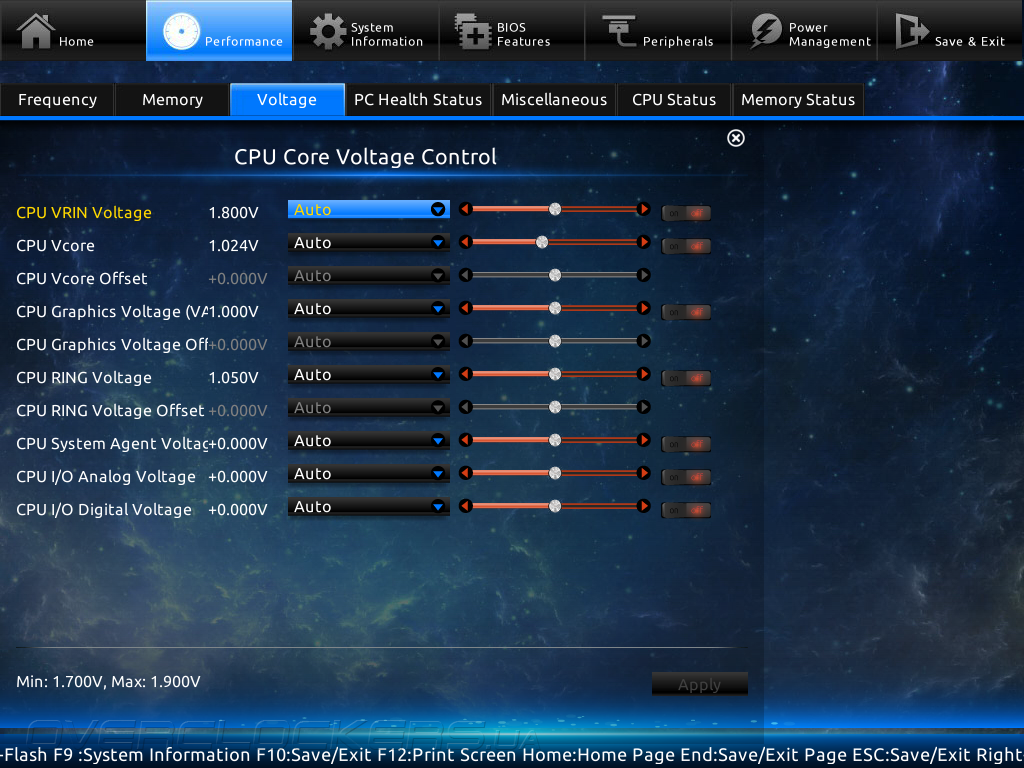

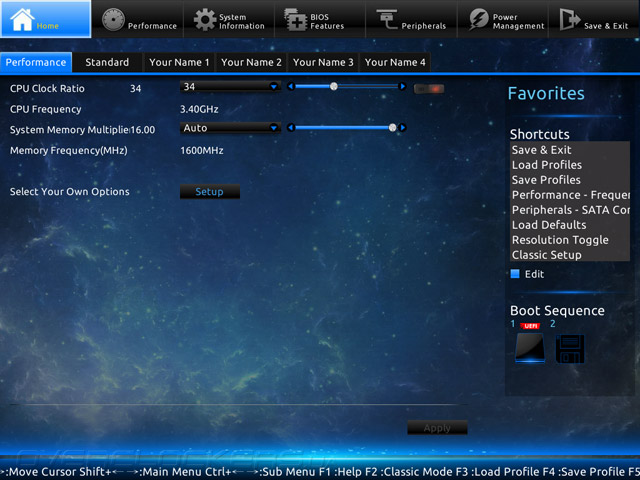

Первый эффект от знакомства с UEFI действительно оказался ошеломляющим. Мало того, что помимо классического режима отображения плата оснащена ещё и более современным, известным под названием Dashboard, так его сборка оказалась самой совершенной прямо «из коробки». То есть указатель мыши имел увеличенный размер и значительно уменьшенный Input Lag по сравнению с первоначальными версиями UEFI на иных продуктах Gigabyte. В этой сфере новинка оказалась ближе к G1.Sniper Z87, чем к более простым системным платам.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

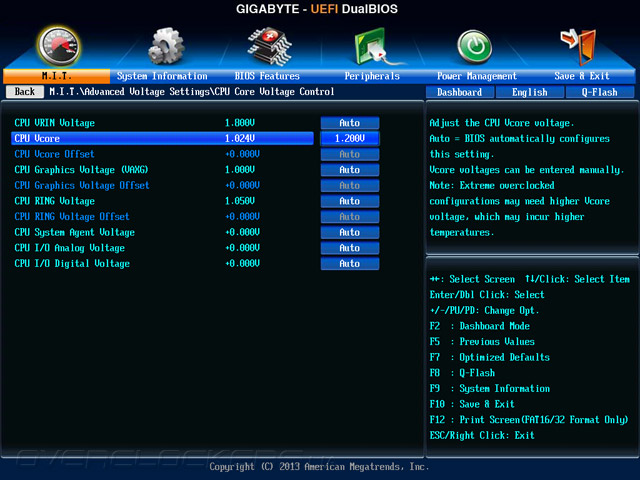

Безотлагательно я посетил раздел по управлению системными напряжениями. Как оказалось, пределы выставляемых значений существенно уступают в своих границах виденные прежде на подавляющем числе изделий, а это очень прискорбно, ведь теперь оверклокеры оказываются практически обезоруженными.

UEFI Setup Gigabyte GA-H81-D3

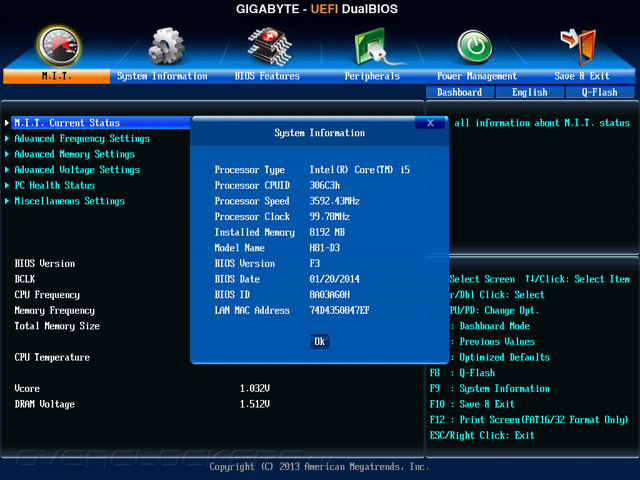

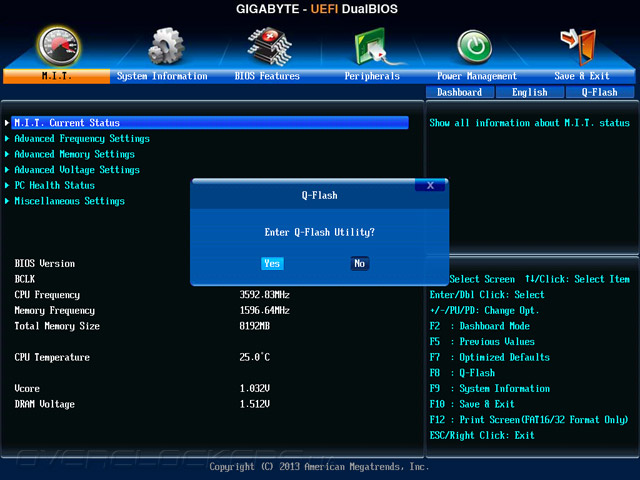

Обновление микрокода до актуальной версии — F3 — прошло без проблем при задействовании встроенного механизма Q-Flash. К слову, даже такая простая плата как GA-H81-D3 оснащена двумя ПЗУ-микросхемами, за что специалистов компании можно поблагодарить отдельной строкой.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

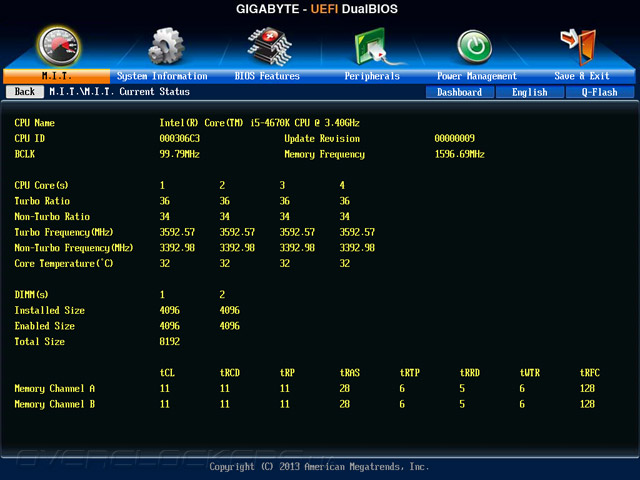

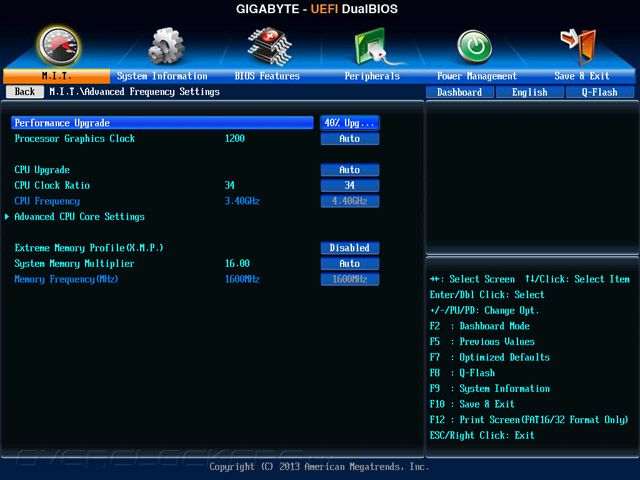

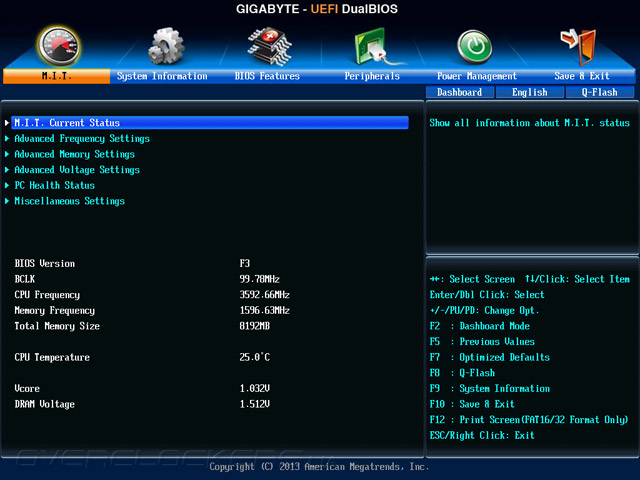

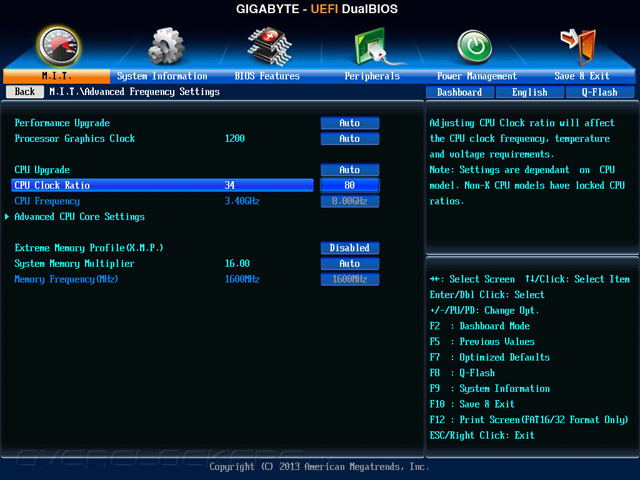

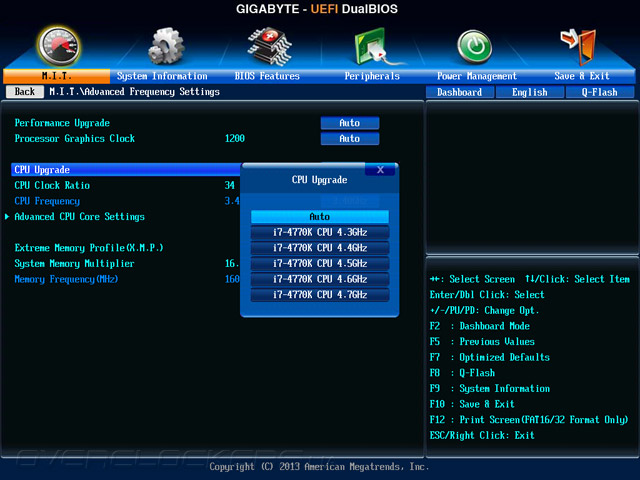

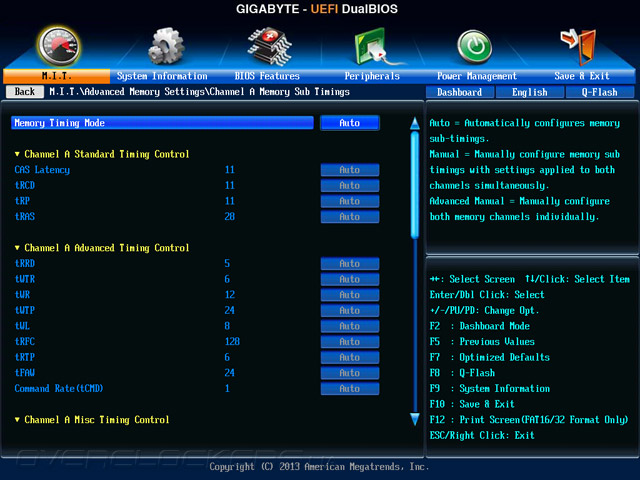

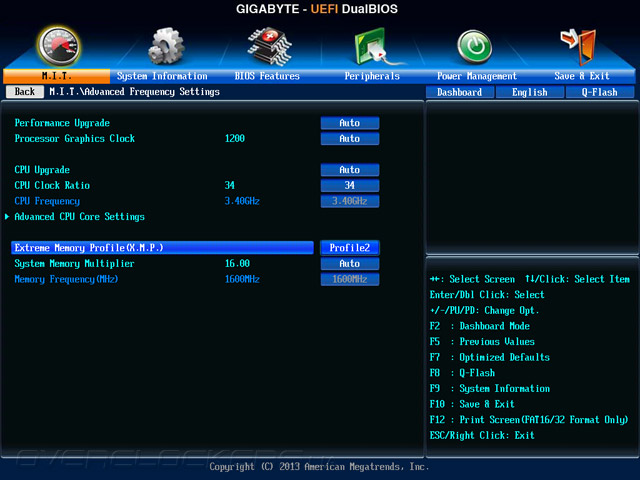

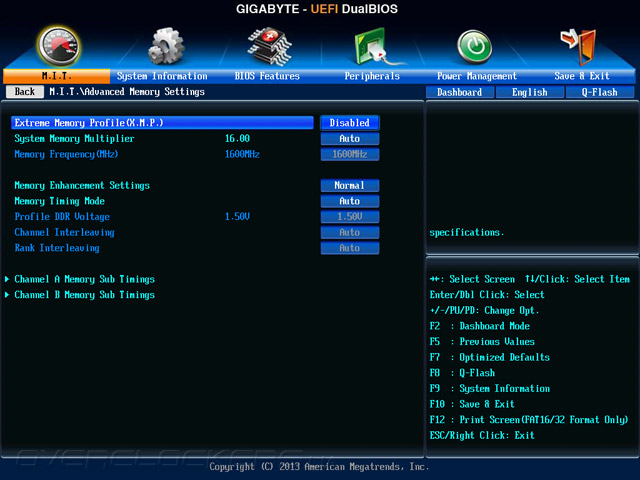

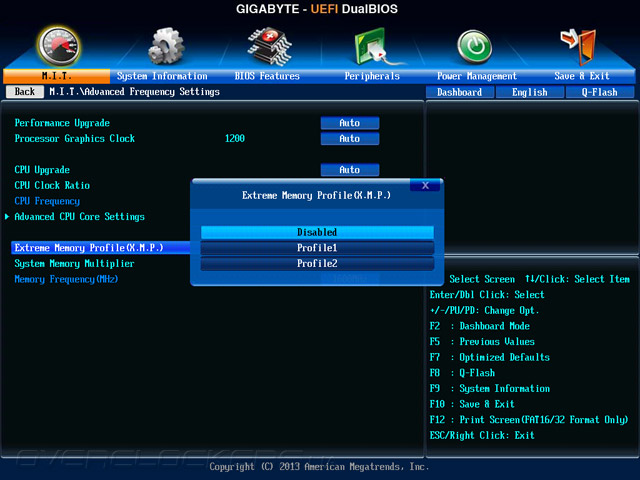

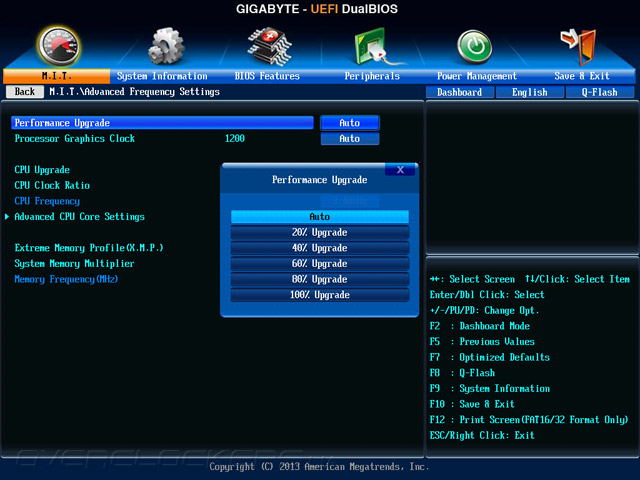

В разделе M.I.T. находится весь комплекс возможностей для глубокой настройки системы. Current Status выдает способности H81 использовать в составе системы лишь два модуля оперативной памяти. Содержимое пункта Advanced Frequency Settings вторит прочим изделиям Gigabyte: здесь разместились целых два механизма по увеличению быстродействия системы в один клик — Performance Upgrade и CPU Uprgade. Их профили, судя по всему, остались нетронутыми, как и у GA-B85M-D3H; интересно, как подопечная интерпретирует значения из этих сценариев, но проверим это уже в следующей части обзора.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

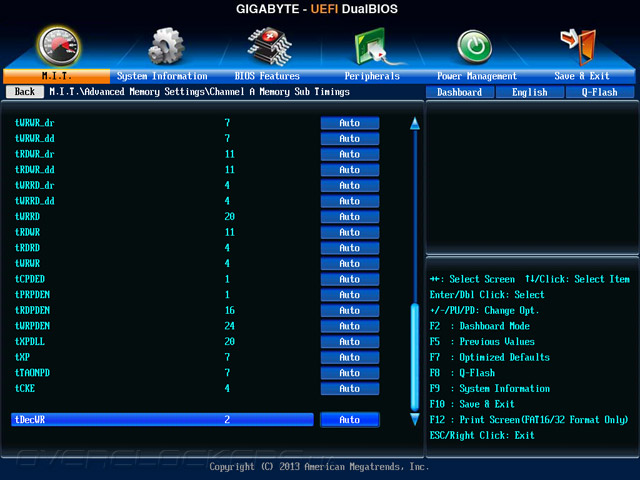

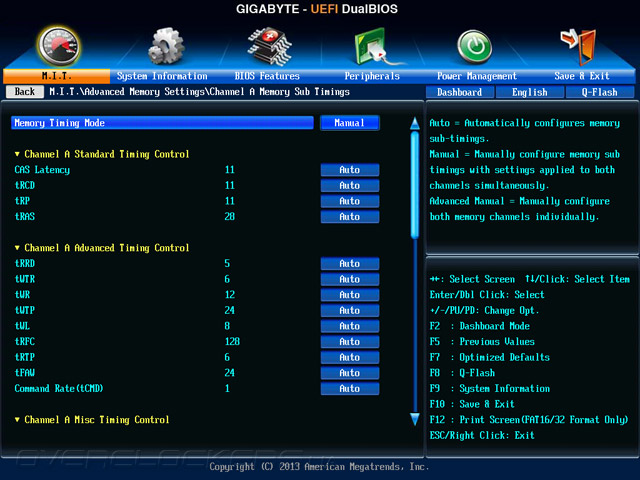

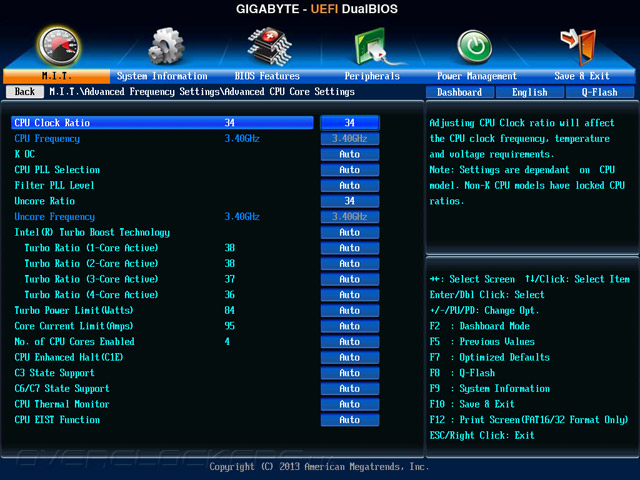

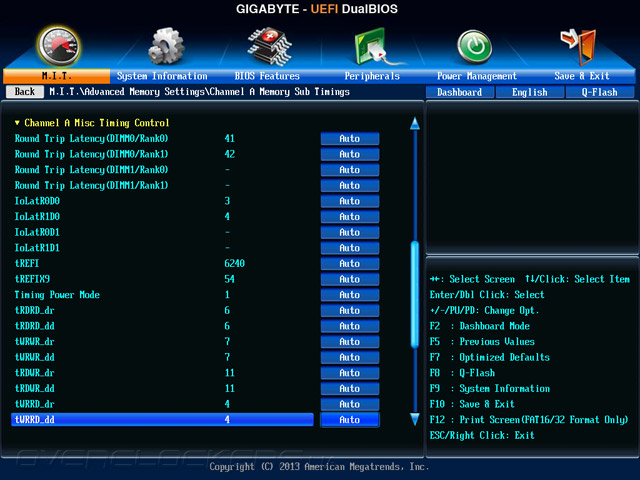

Прочие возможности также оказались не усечёнными, как в сфере настройки режима работы CPU, так и DRAM.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

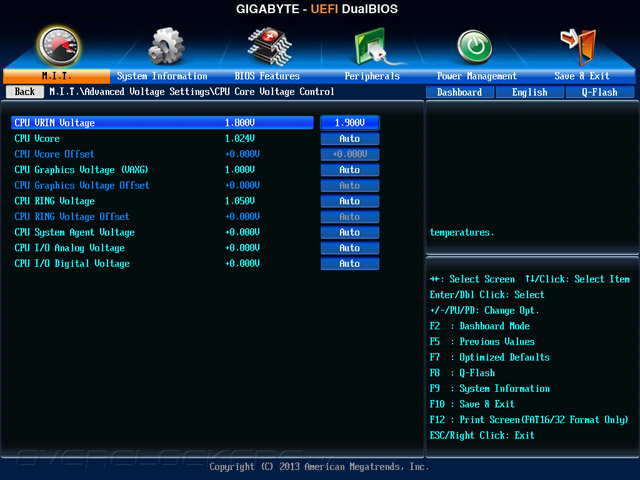

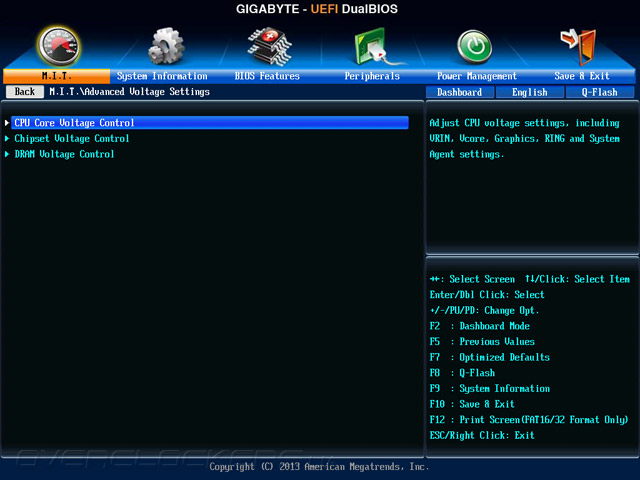

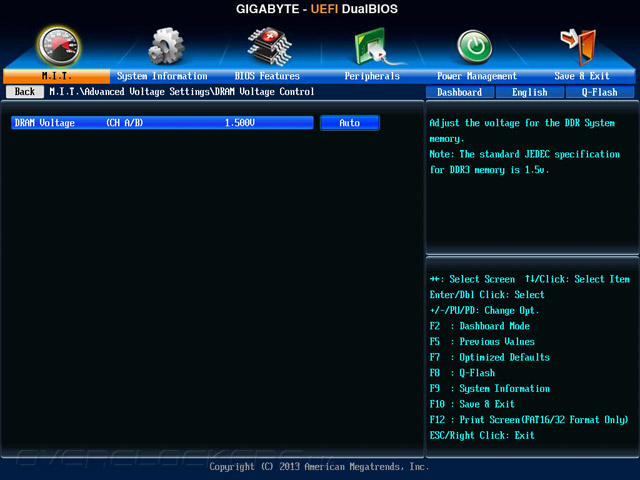

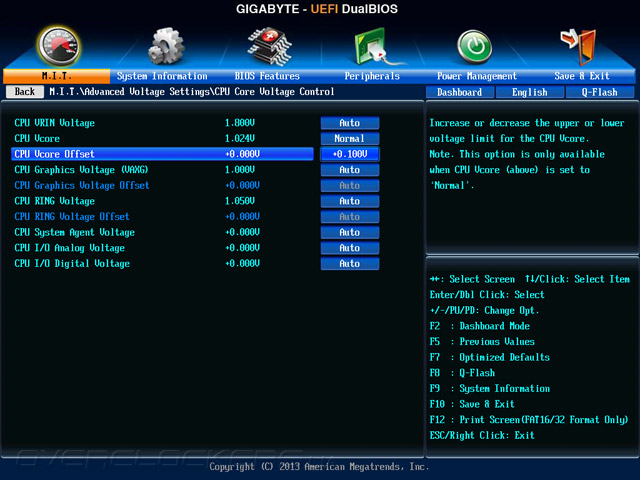

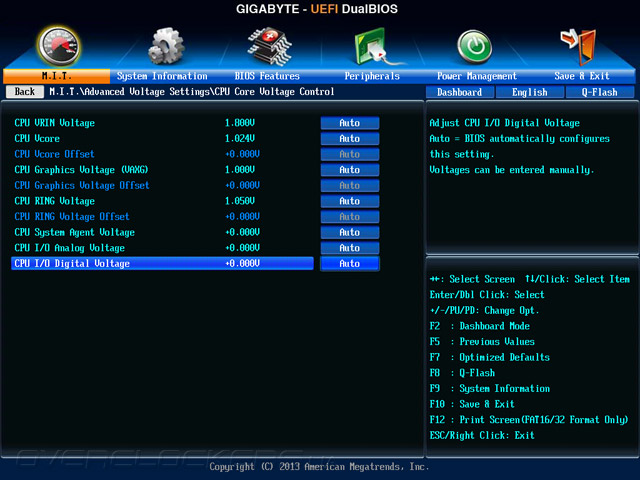

К глубочайшему сожалению, обновление версии прошивки никоим образом не повлияло на границы, в рамках которых разрешено производить изменения значений напряжений. Сами же пункты являются идентичными находящимся в составе UEFI более старшей модели — GA-B85M-D3H.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

Все важные параметры сведены в итоговую таблицу:

Параметр Диапазон регулировки Шаг
CPU PLL Selection Auto/LCPLL/SBPLL
Filter PLL Level Auto/Low/High
CPU Clock Ratio (Multiplier) 8–80 1
CPU Vcore (В) 0,9–1,2 0,001
CPU Vcore Offset (В) –0,1…+0,1 0,001
CPU VRIN External Override (В) 1,7–1,9 0,001
Uncore Ratio (Multiplier) 8–80 1
CPU RING Voltage (В) 0,95–1,149 0,001
CPU RING Voltage Offset (В) –0,1…+0,1 0,001
System Memory Multiplier 8,00/10,66/13,33/14,00/16,00
DRAM Voltage (В) 1,16–1,7 0,02
CPU System Agent Voltage (В) –0,1…+0,1 0,001
CPU I/O Analog Voltage (В) –0,1…+0,1 0,001
CPU I/O Digital Voltage (В) –0,1…+0,1 0,001
PCH Core (В) 0,95–1,15 0,005
PCH IO (В) 1,4–1,6 0,005
Processor Graphics Clock (МГц) 400–4000 50
CPU Graphics Voltage (VAXG) (В) 0,9–1,1 0,001
CPU Graphics Voltage Offset (В) –0,1…+0,1 0,001

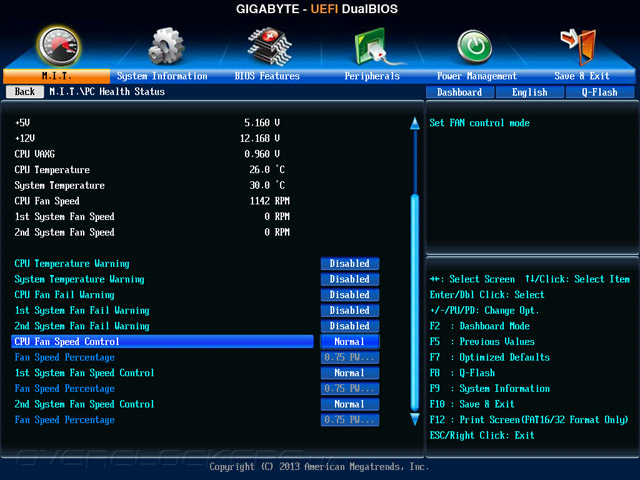

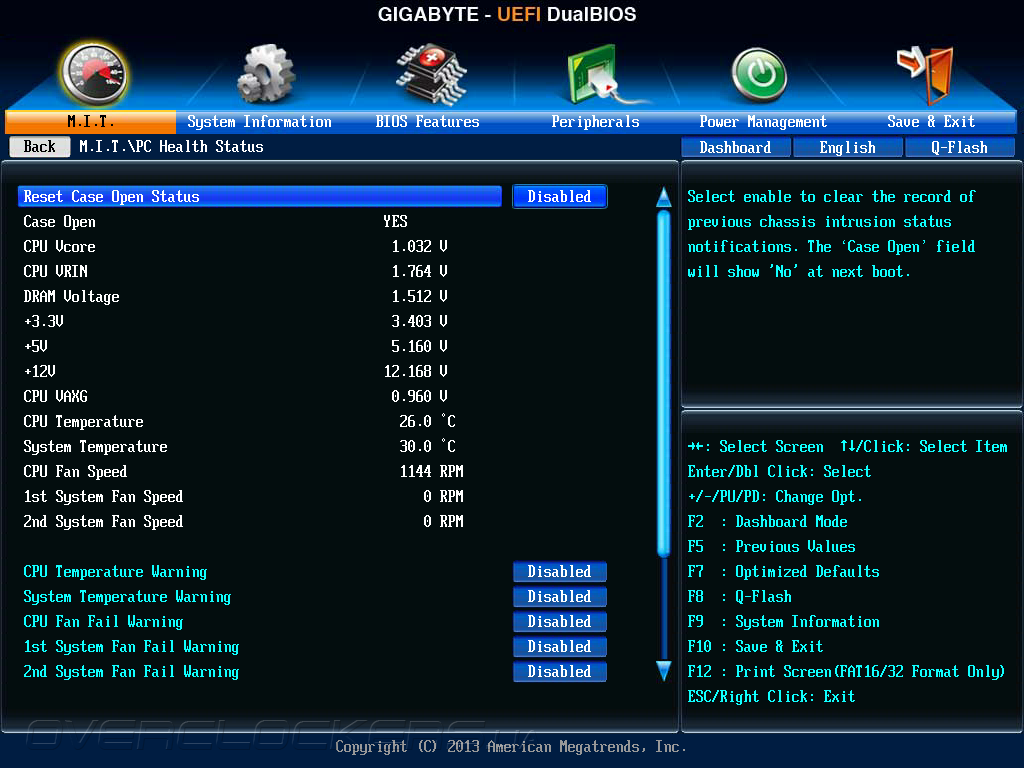

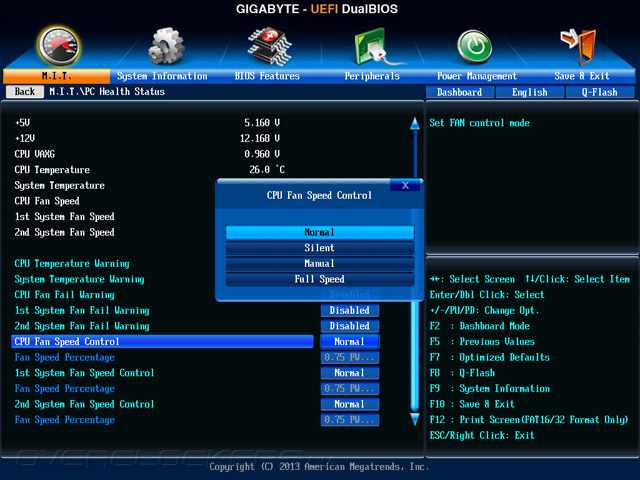

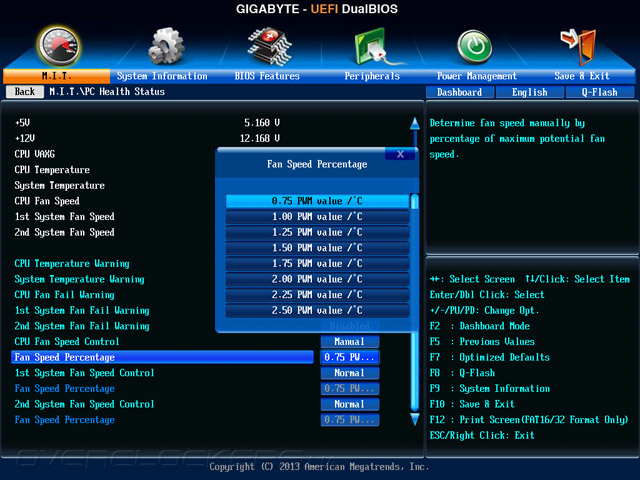

Мониторинг за действующими системными параметрами реализован в закладке PC Health Status. Несмотря на всю простоту изделия, предоставляемой здесь информации вполне достаточно для понимания сути происходящих в системе процессов. Тут же находится простой способ по укрощению нрава трёх системных охладителей. Для более тонкой и понятной настройки все же лучше использовать фирменное ПО — EasyTune.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

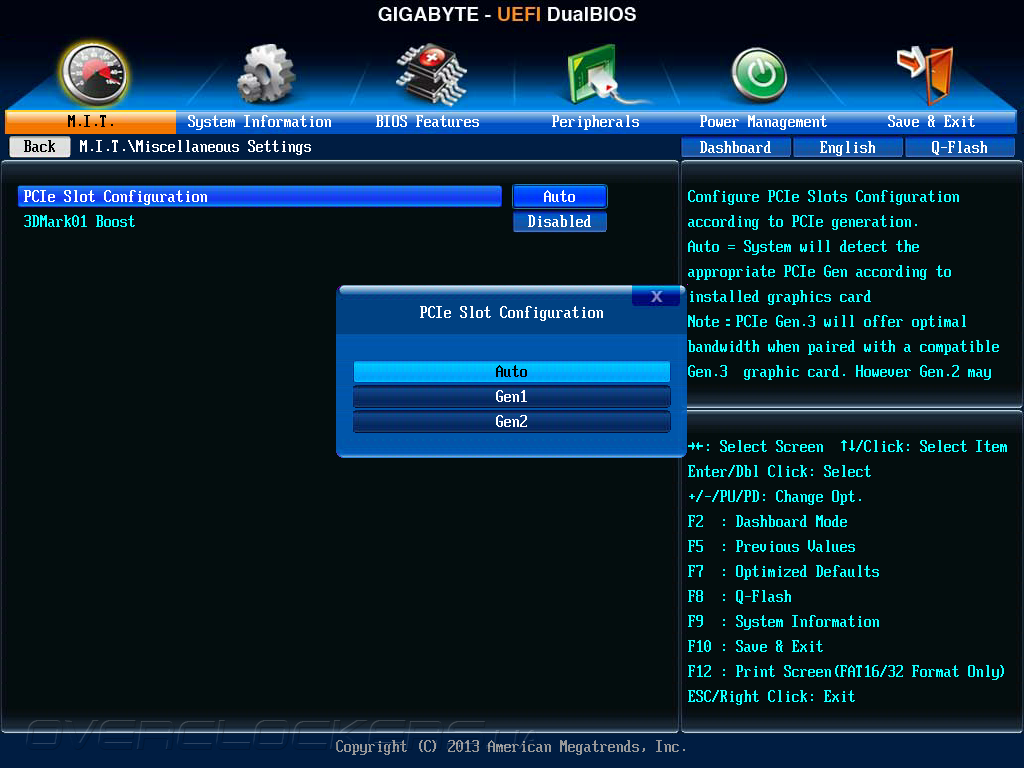

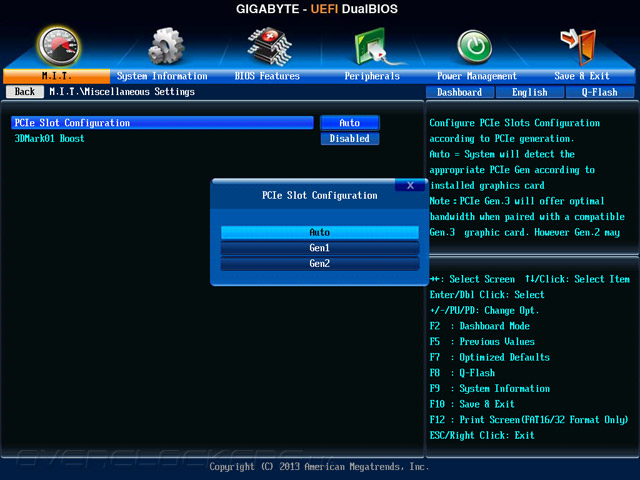

Содержимое страницы Miscellaneous Settings оказалось также скопировано без внесения каких-либо изменений. Здесь лишний раз можно убедиться в ограниченном режиме работы главного гнезда PCI-E.

UEFI Setup Gigabyte GA-H81-D3

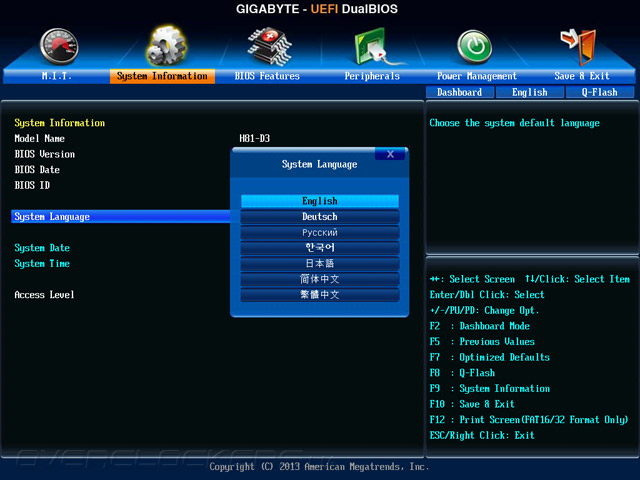

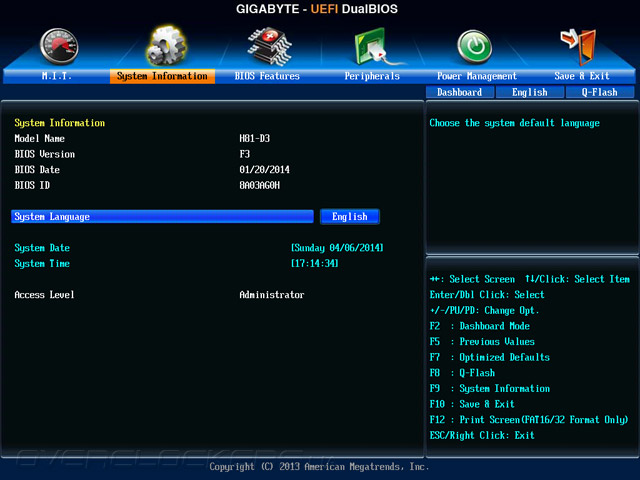

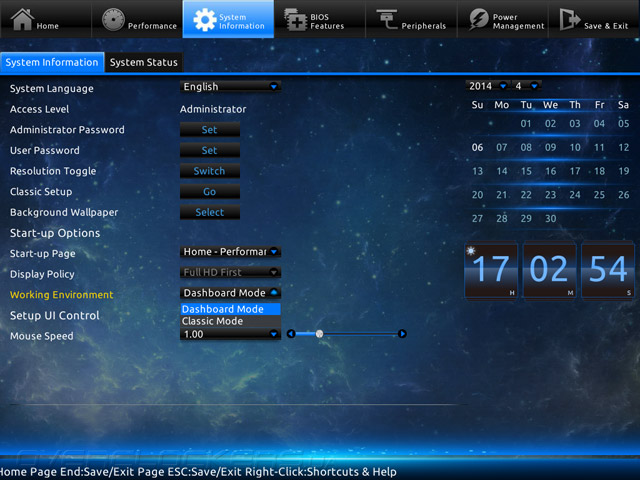

В прочих разделах вряд ли можно будет найти что-то новое. System Information содержит меньше информации о системе, чем доступно по нажатию F9, однако установить дату и время, а также поменять локализацию интерфейса возможно именно на этой странице.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

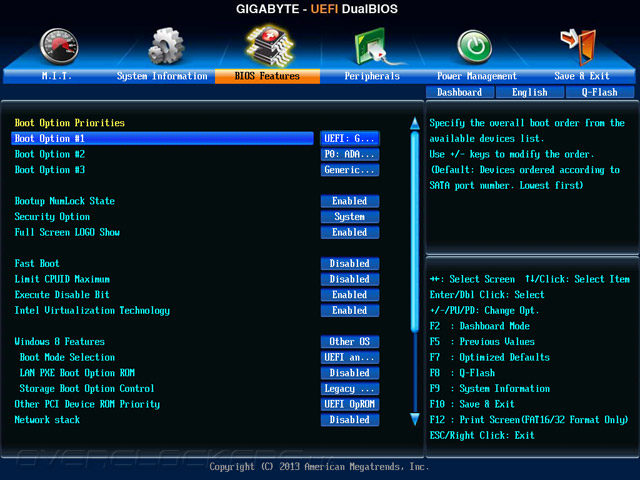

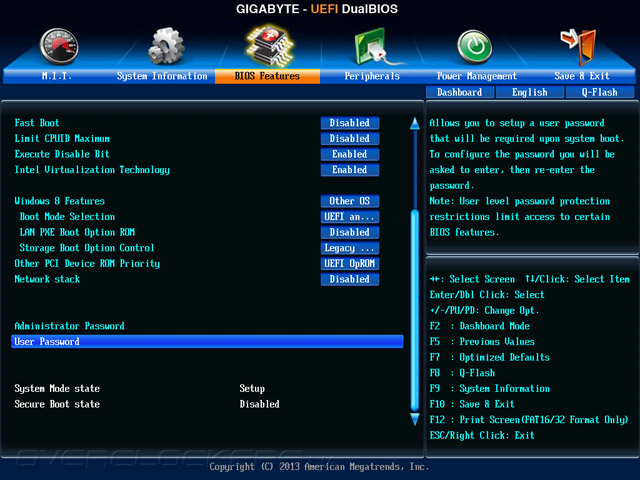

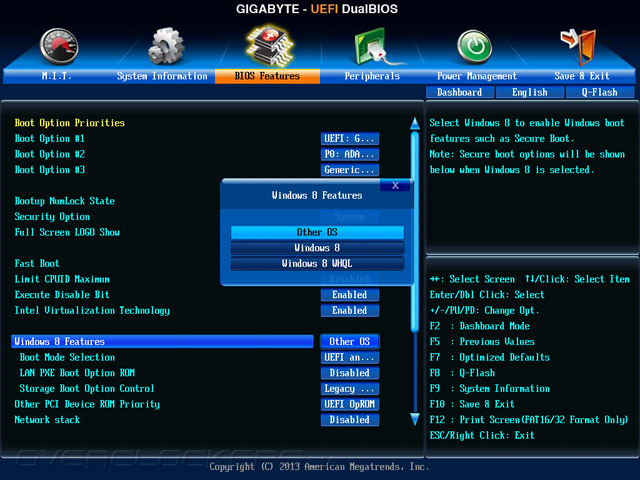

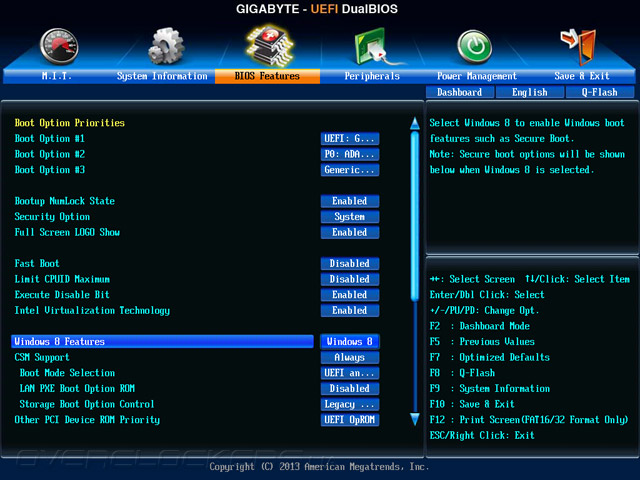

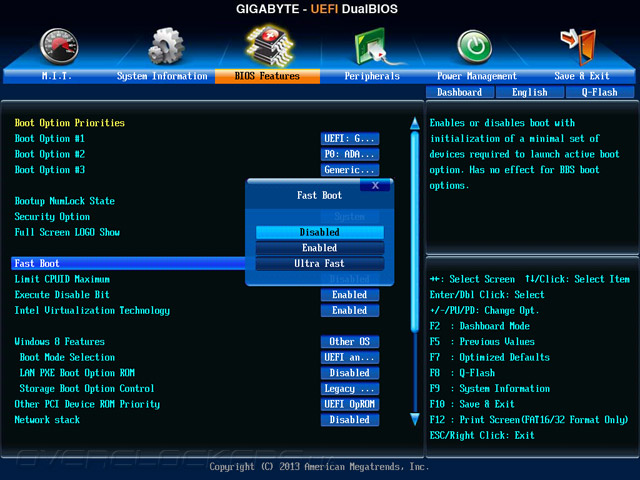

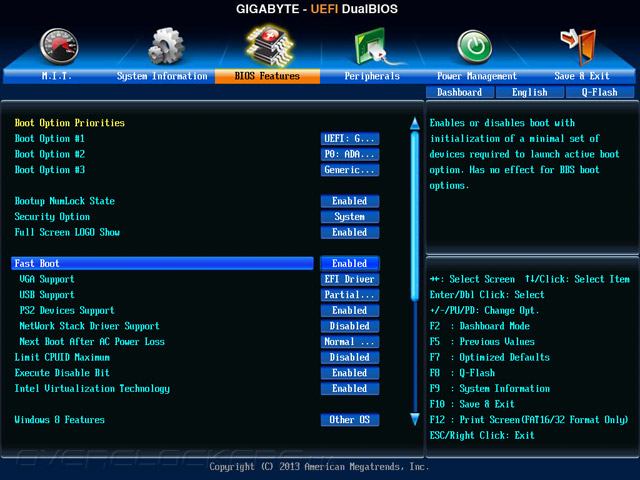

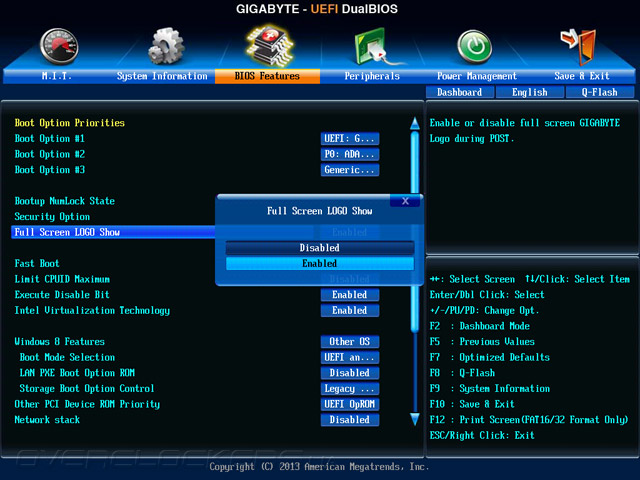

Установить пароль администратора системы (и даже пользователя) можно на странице BIOS Features. Здесь же находятся механизмы по изменению скорости прохождения процедуры POST (по умолчанию она занимает буквально пару секунд) и выбору нужной степени кооперации загрузчика системы и UEFI.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

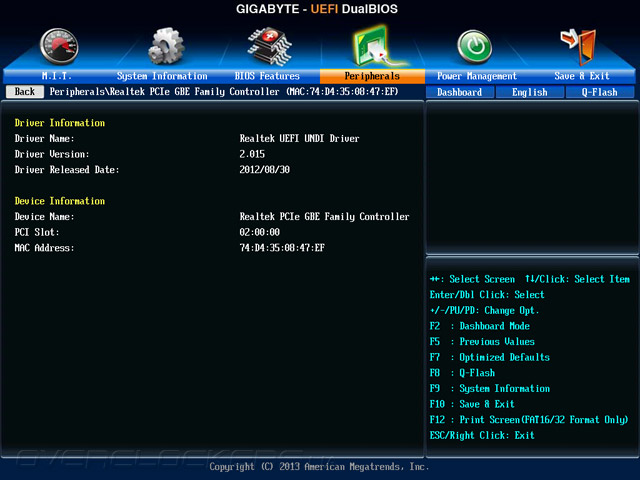

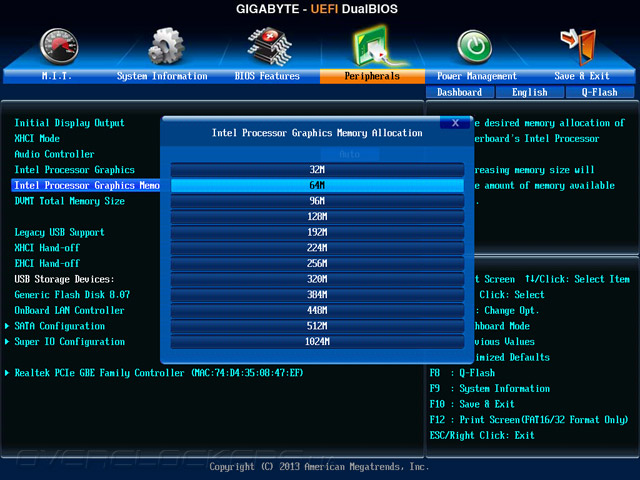

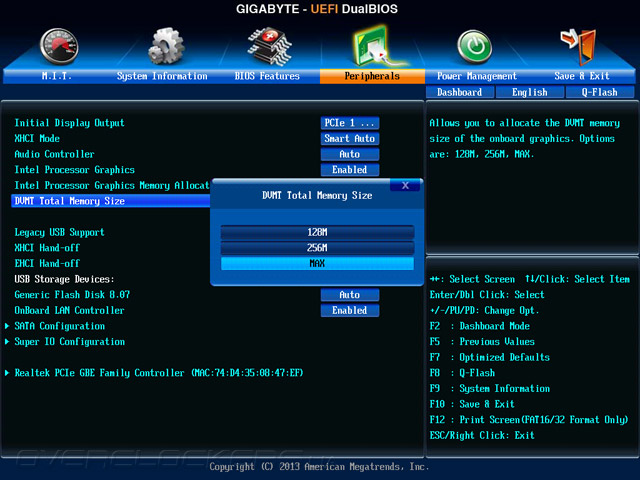

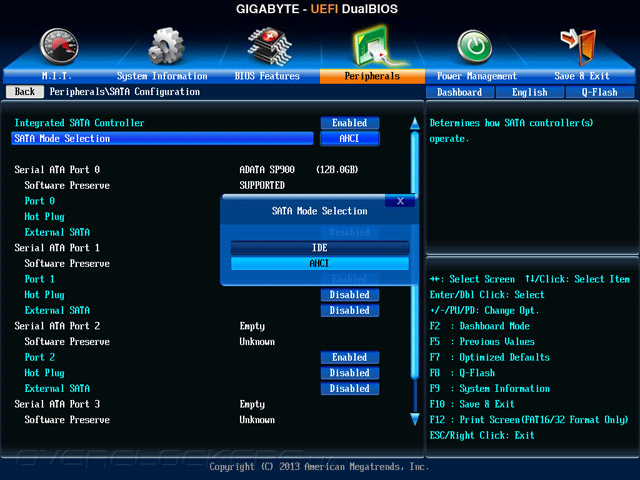

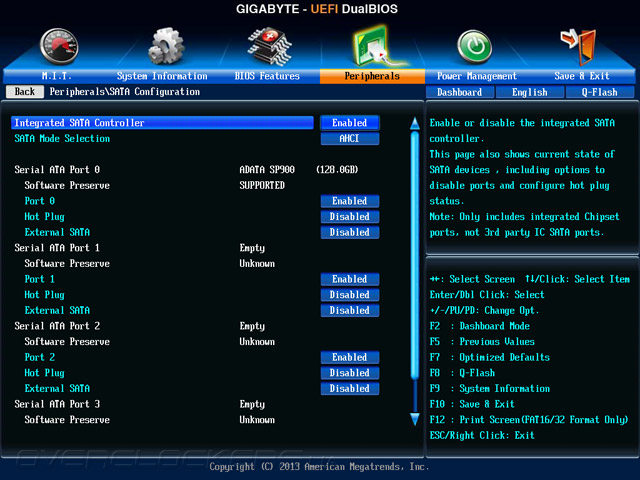

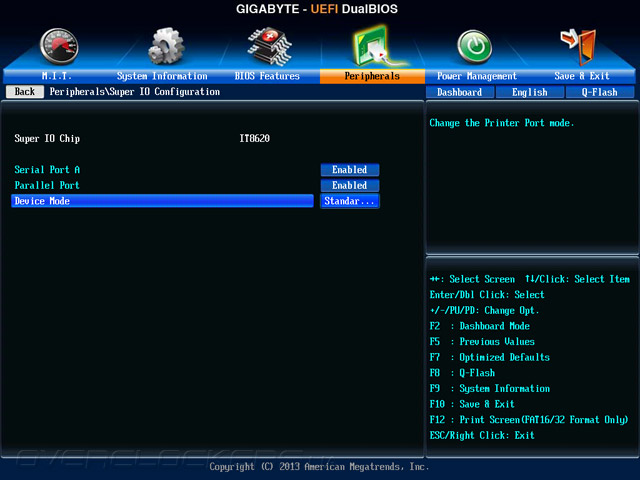

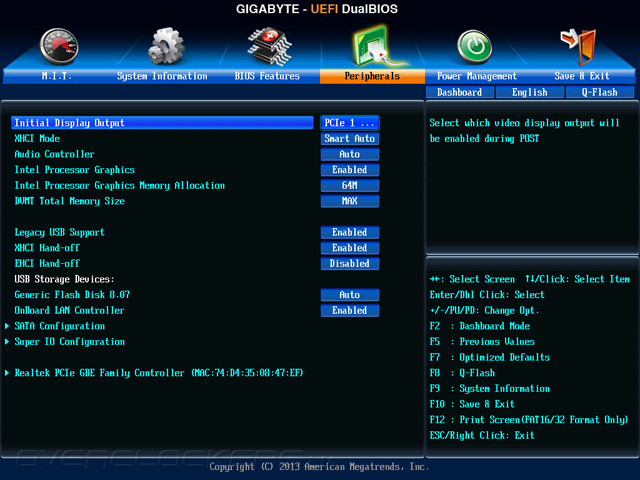

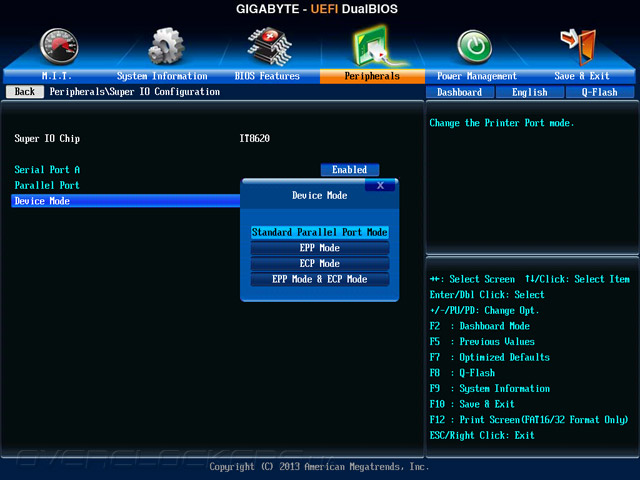

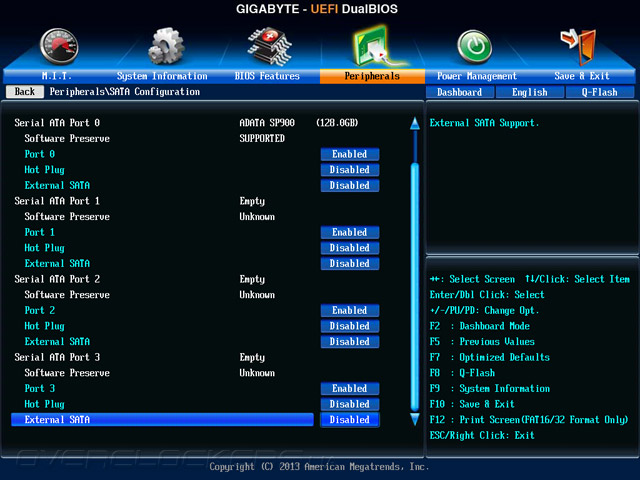

Отмечу исчезновение из состава Peripherals технологических решений от Intel — Smart Connect и Rapid Start, что является прямым наследием использования младшего чипсета. Более ничего интересного здесь нет, то есть прочие возможности оказались нетронуты.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

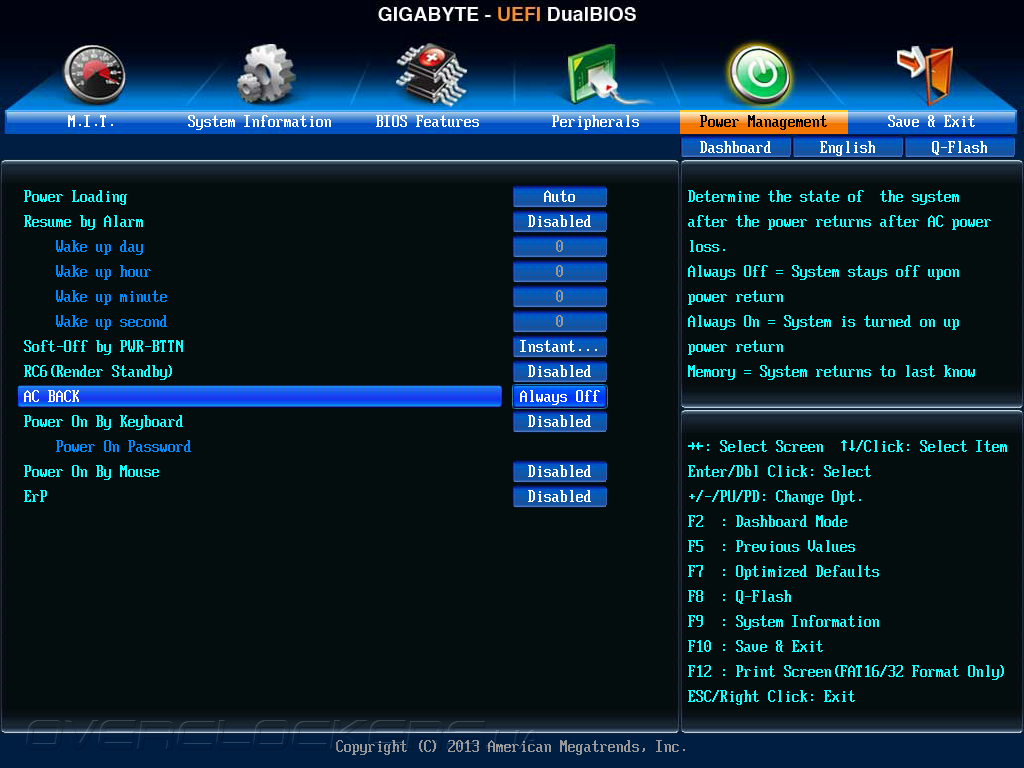

В разделе Power Management всё тоже выглядит привычно.

UEFI Setup Gigabyte GA-H81-D3

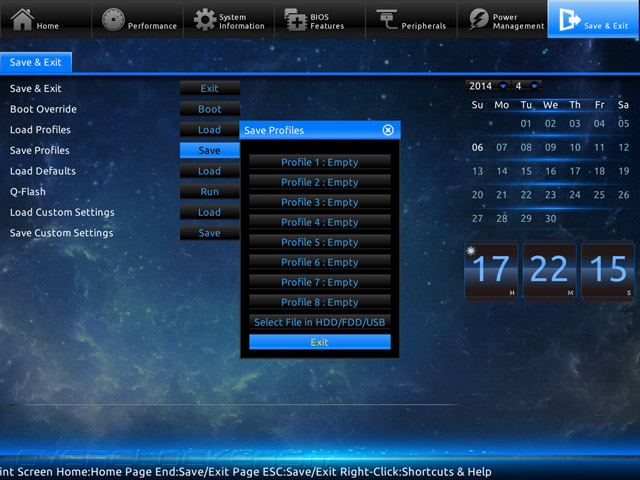

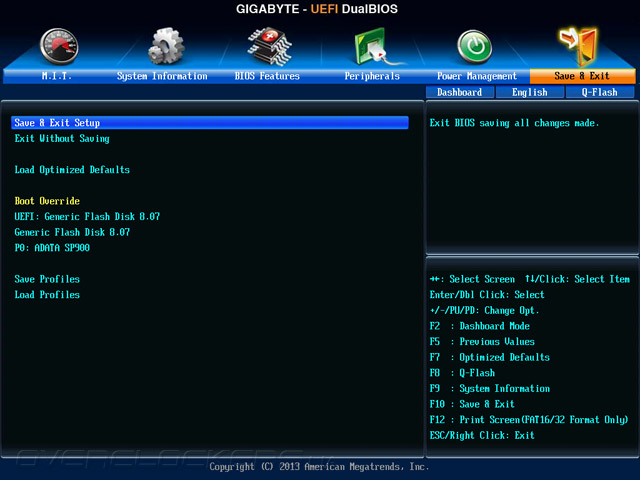

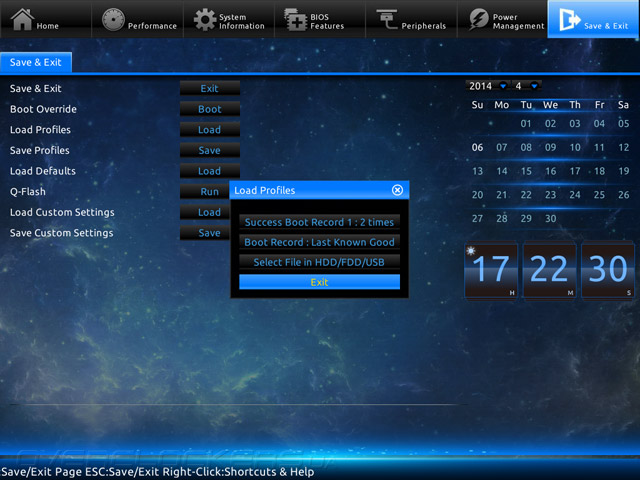

Наконец, меню Save & Exit содержит механизм по сохранению восьми профилей с настройками, и это, позволю себе ещё раз отметить, находится в составе системной платы начального уровня.

UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3UEFI Setup Gigabyte GA-H81-D3

В целом, содержимое UEFI оказалось идентичным наполнению весьма неплохой модели Gigabyte GA-B85M-D3H. То есть, несмотря на отсутствие Load Line Calibration, прочие пункты практически один-в-один соответствуют решениям на базе самого старшего набора системной логики — Z87. Однако GA-H81-D3 оказалась ограничена в самом важном для оверклокерской среды аспекте — уровне возможных значений системных напряжений. Именно это практически сразу ставит крест на всех надеждах в области разгона ЦП, ведь CPU Core Voltage номиналом в 1,2 В — это, мягко говоря, очень немного. Поэтому сегодня будем отталкиваться лишь от этого параметра при проведении собственных экспериментов. Но прежде рассмотрим сопроводительное программное обеспечение, возможно при его посредничестве как-то можно исправить сложившуюся ситуацию.


Комплектное ПО

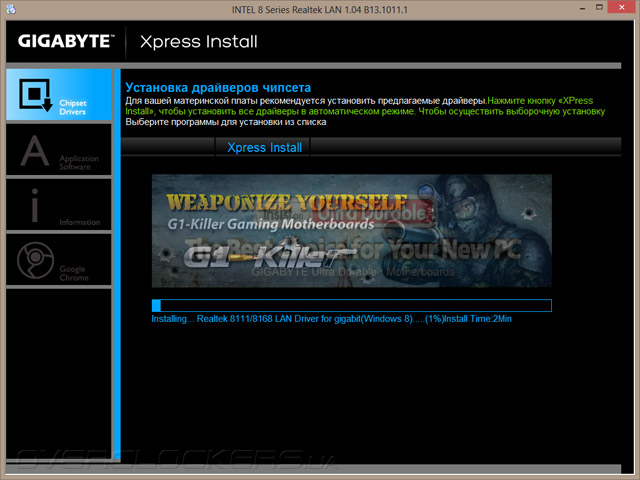

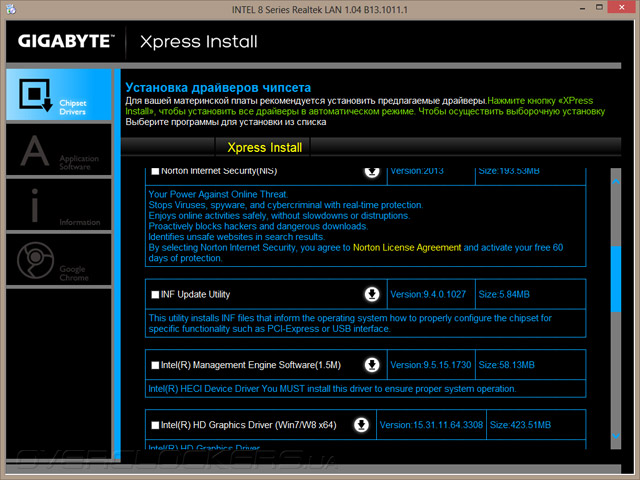

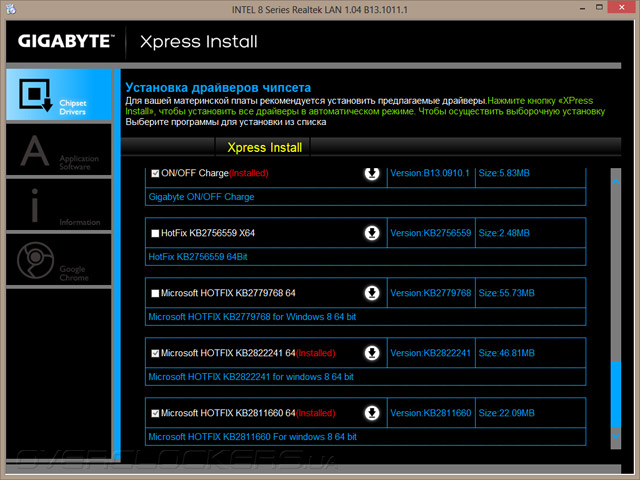

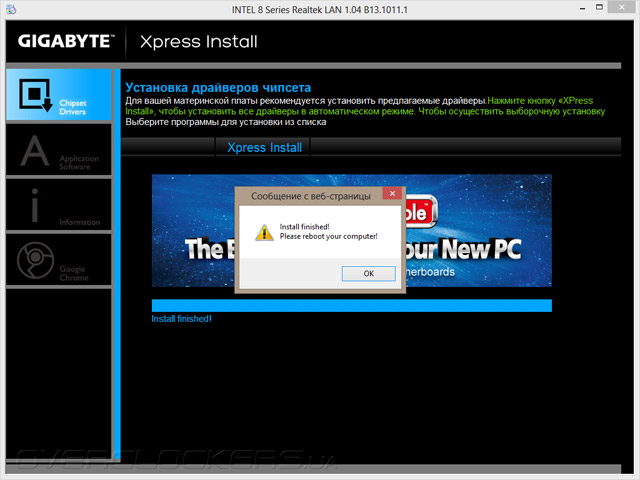

Вслед за GA-B85M-D3H, обновлённый комплектный диск с набором ПО не предлагает в нагрузку с драйверами произвести установку целой плеяды утилит от сторонних производителей. При желании, можно вручную отметить интересующий набор устанавливаемых драйверов и запустить мастер по их установке нажатием на Xpress Install. Поскольку GA-H81-D3 является базовым решением, не отягощённым излишними контроллерами, то и соответствующая их поддержка отсутствует на первой странице — Chipset Drivers. При работе мастера установки ошибок не возникло.

Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3

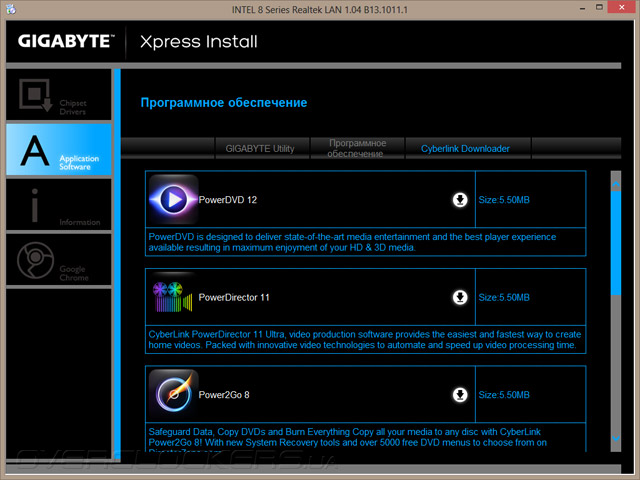

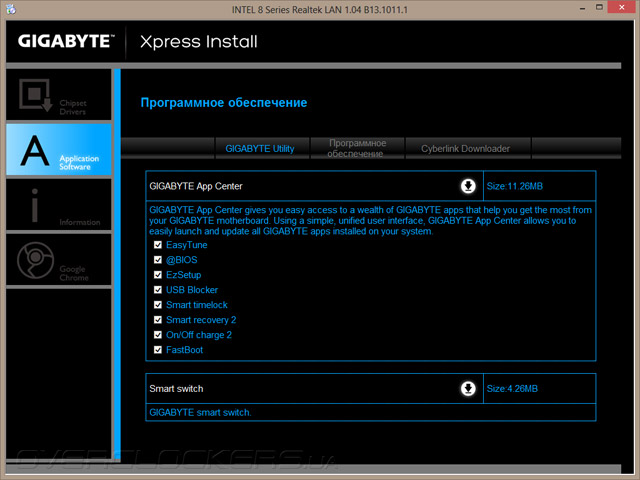

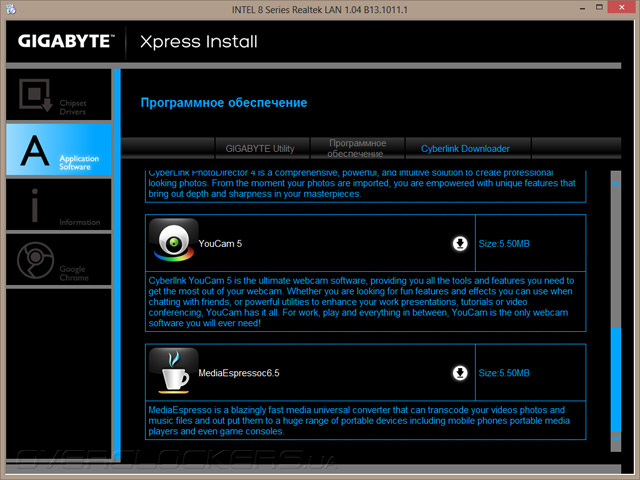

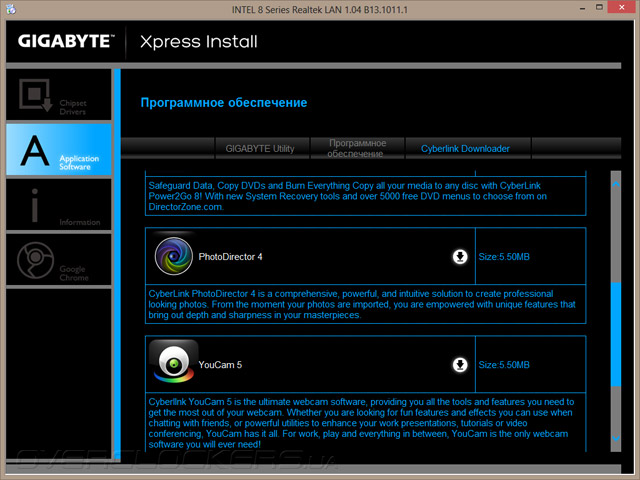

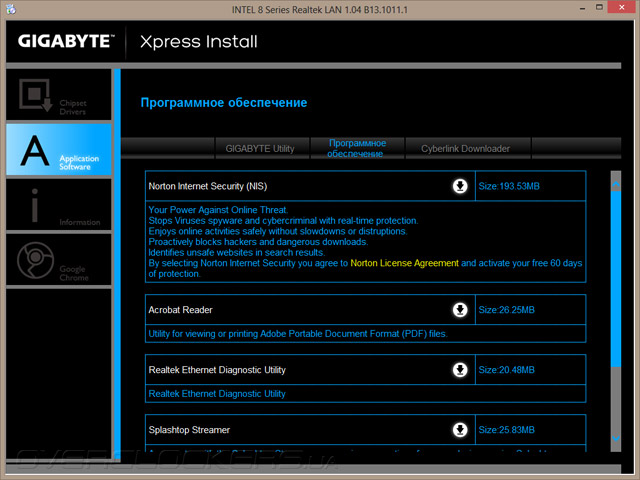

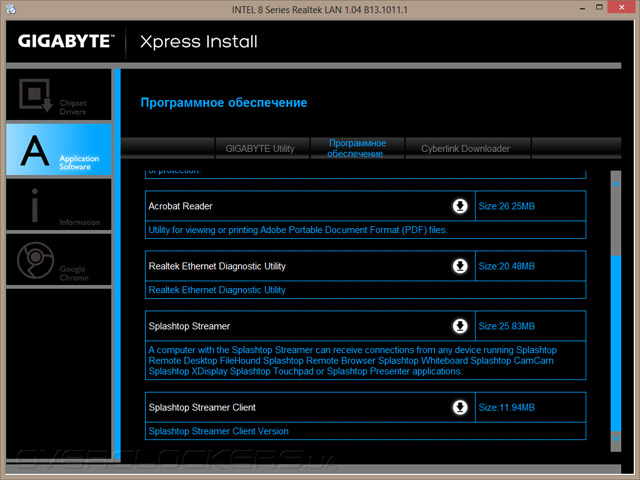

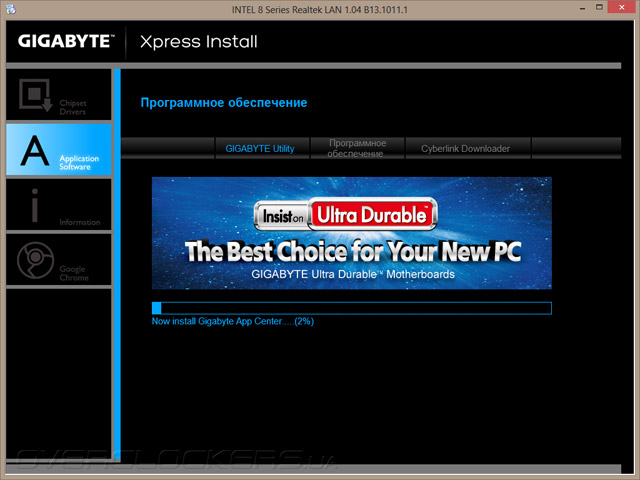

Из набора Application Software исчезло всё фирменное ПО от Intel, тогда как остальные утилиты остались на своём месте — как у соратника на базе B85. В этот раз мастер по комплексной установке отсутствует, да и надобности в нём нет никакой. Все фирменные утилиты производителя объединены под началом Gigabyte APP Center, который инсталлируется даже в случае установки лишь одного, отдельно взятого продукта.

Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3

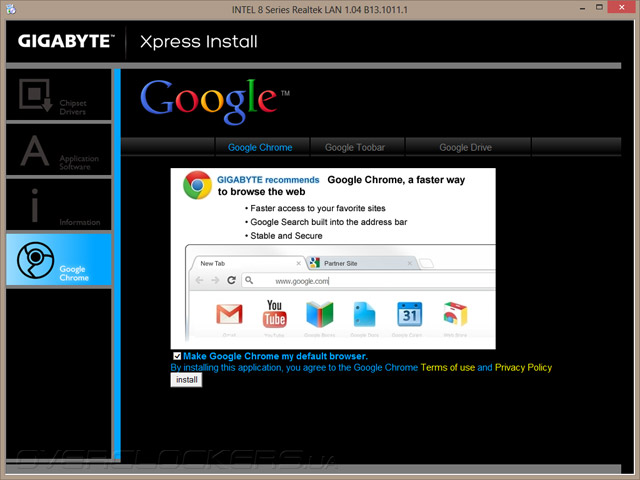

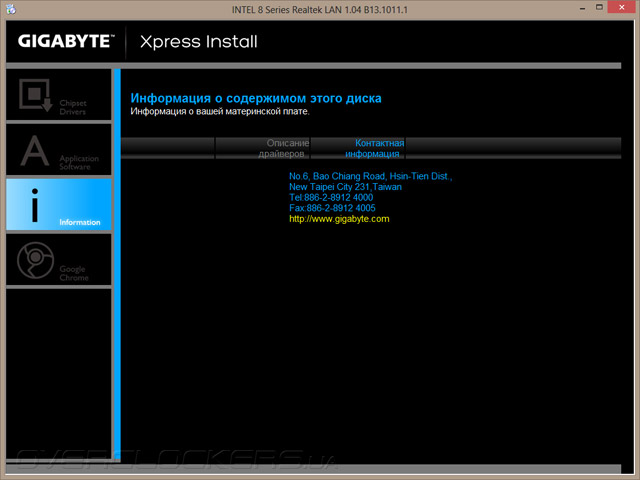

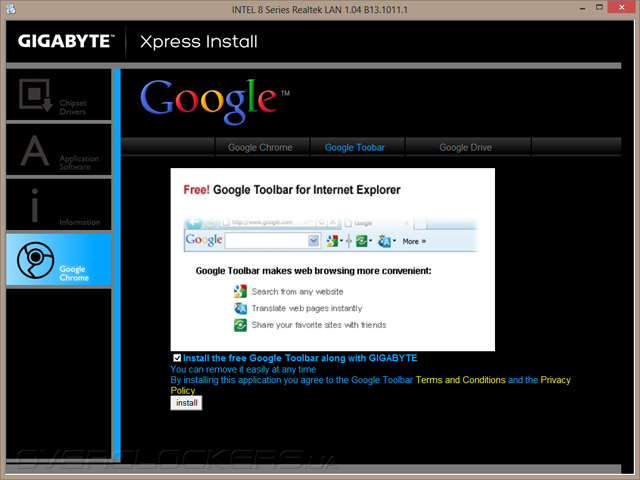

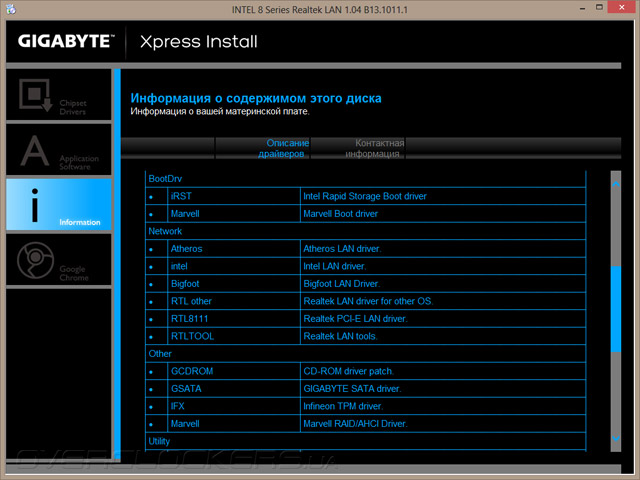

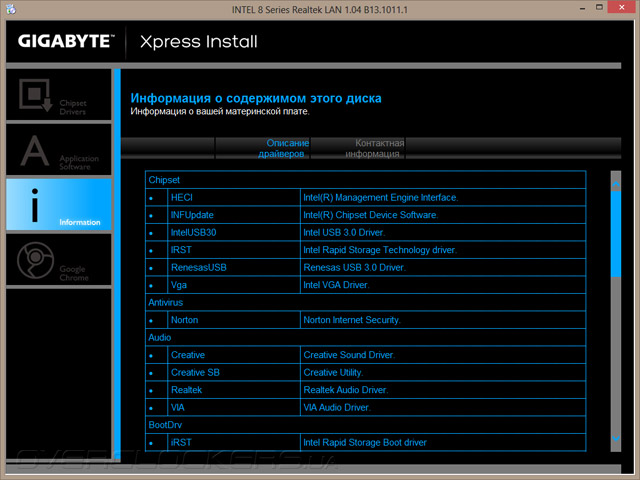

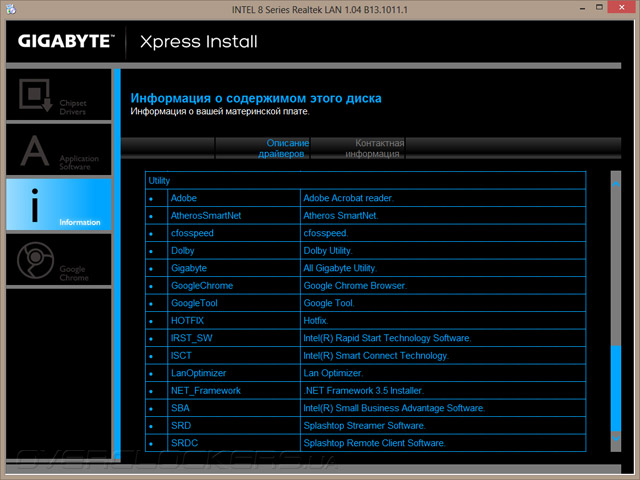

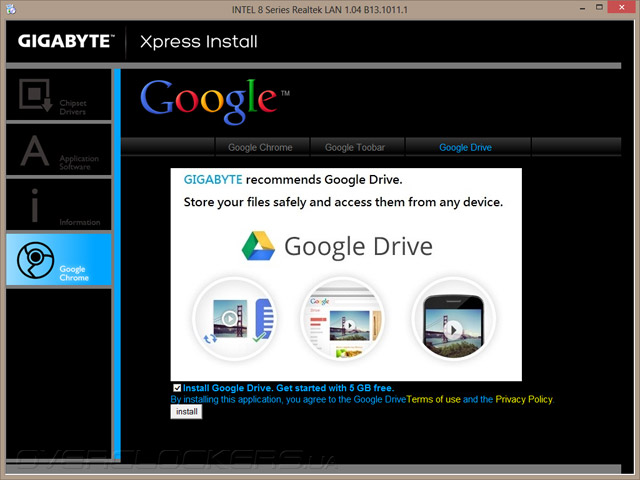

Оставшаяся часть диска заполнена разнообразными драйверами, записанными туда, видимо, про запас. Компанию ним составляют продукты корпорации Google.

Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3

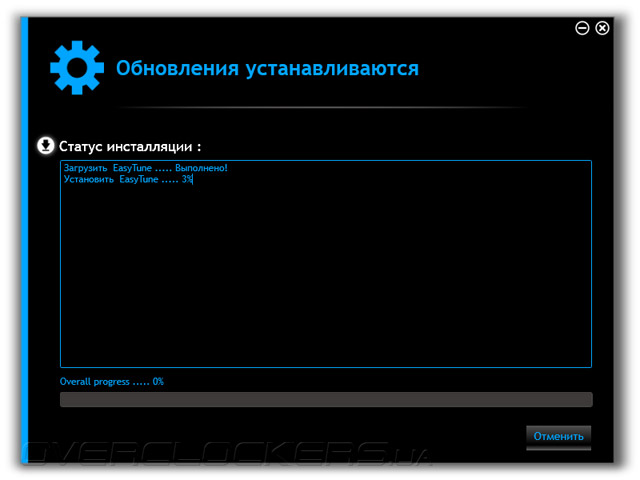

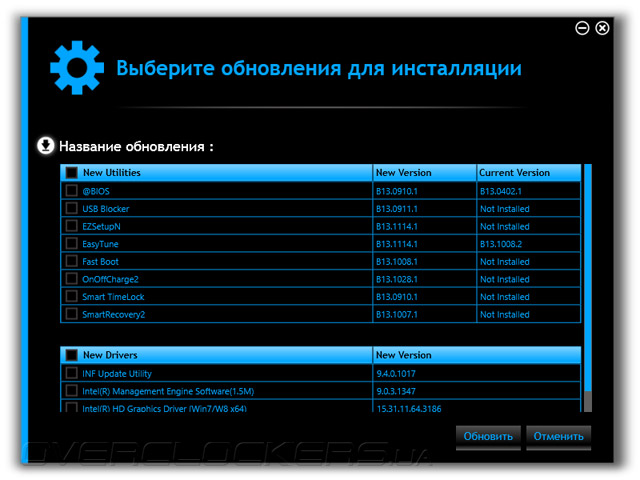

Получается, что всё внимание теперь будет сконцентрировано лишь на возможностях APP Center и EasyTune, как самого интересного из его составляющих. Как известно, этот комплекс умеет самостоятельно отслеживать собственные обновления, а также искать новые версии утилит и драйверов, причём после связи с сервером он может в рамках своих услуг предложить произвести установку продукта, который прежде отсутствовал в системе, предварительно отобразив его версию. Весьма удобно, а к тому же работает без сбоев. Пожаловаться можно лишь на медленную скорость загрузки.

Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3Gigabyte GA-H81-D3

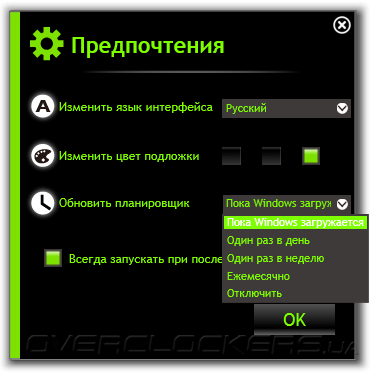

В случае необходимости, процедуру поиска обновлений можно запустить самостоятельно, а вообще она изначально проводится раз в неделю.

Gigabyte GA-H81-D3

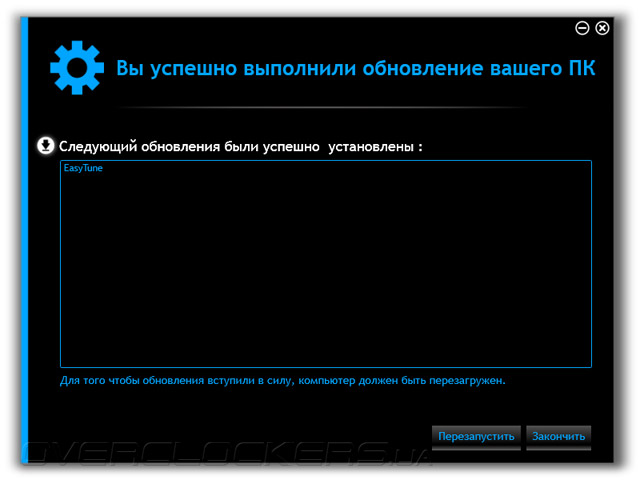

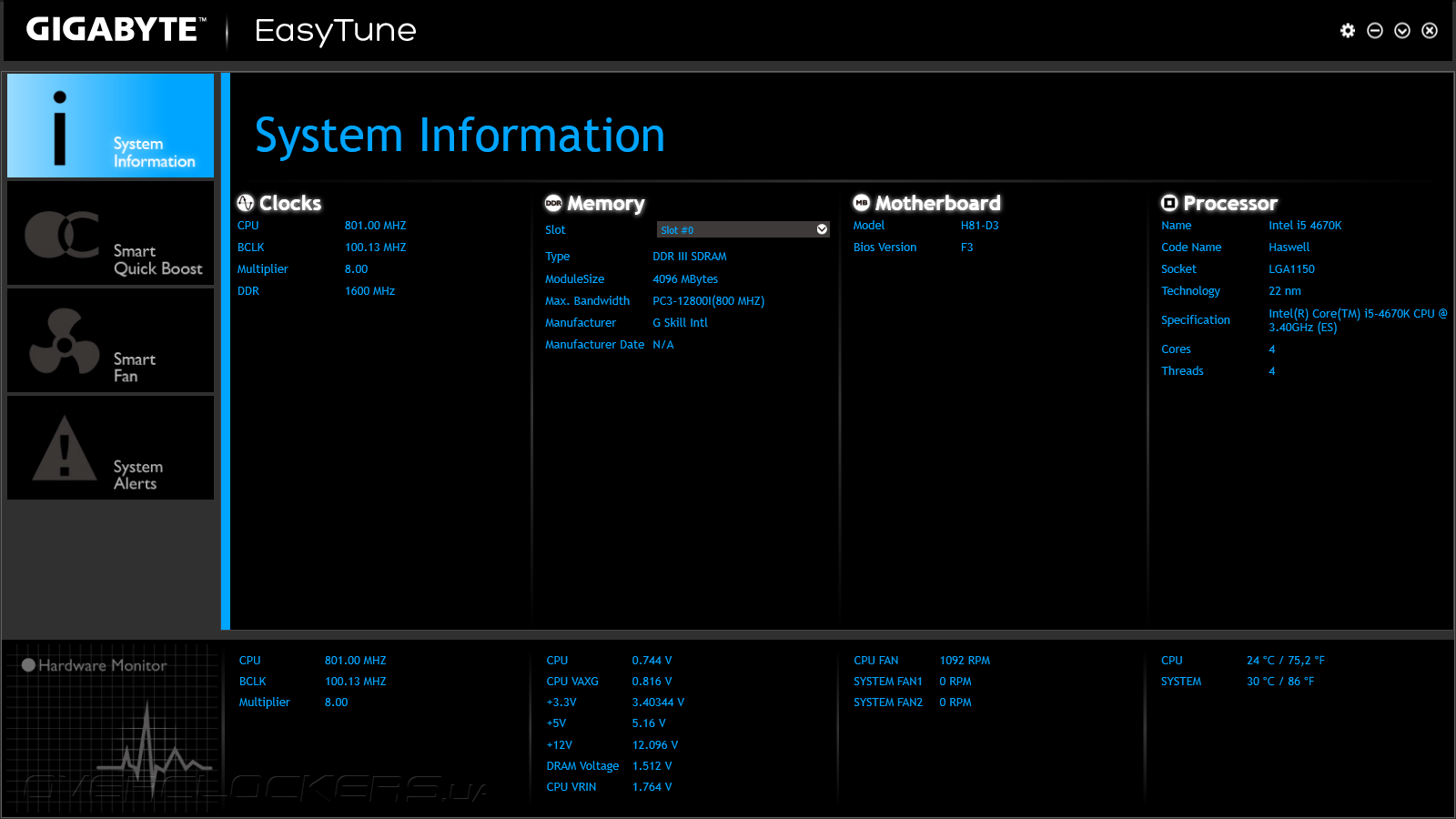

Итак, посмотрим на возможности EasyTune. Локализация интерфейса намеренно изменена в сторону использования английского языка до нормализации отображения элементов утилиты с использованием кириллицы. Информация о системных компонентах отображалась правдивая. Главное окно поведало о неспособностях устройства считывать информацию об оборотах четвёртого вентилятора, такая же ситуация обстоит и на странице UEFI — PC Health Status.

Gigabyte EasyTune

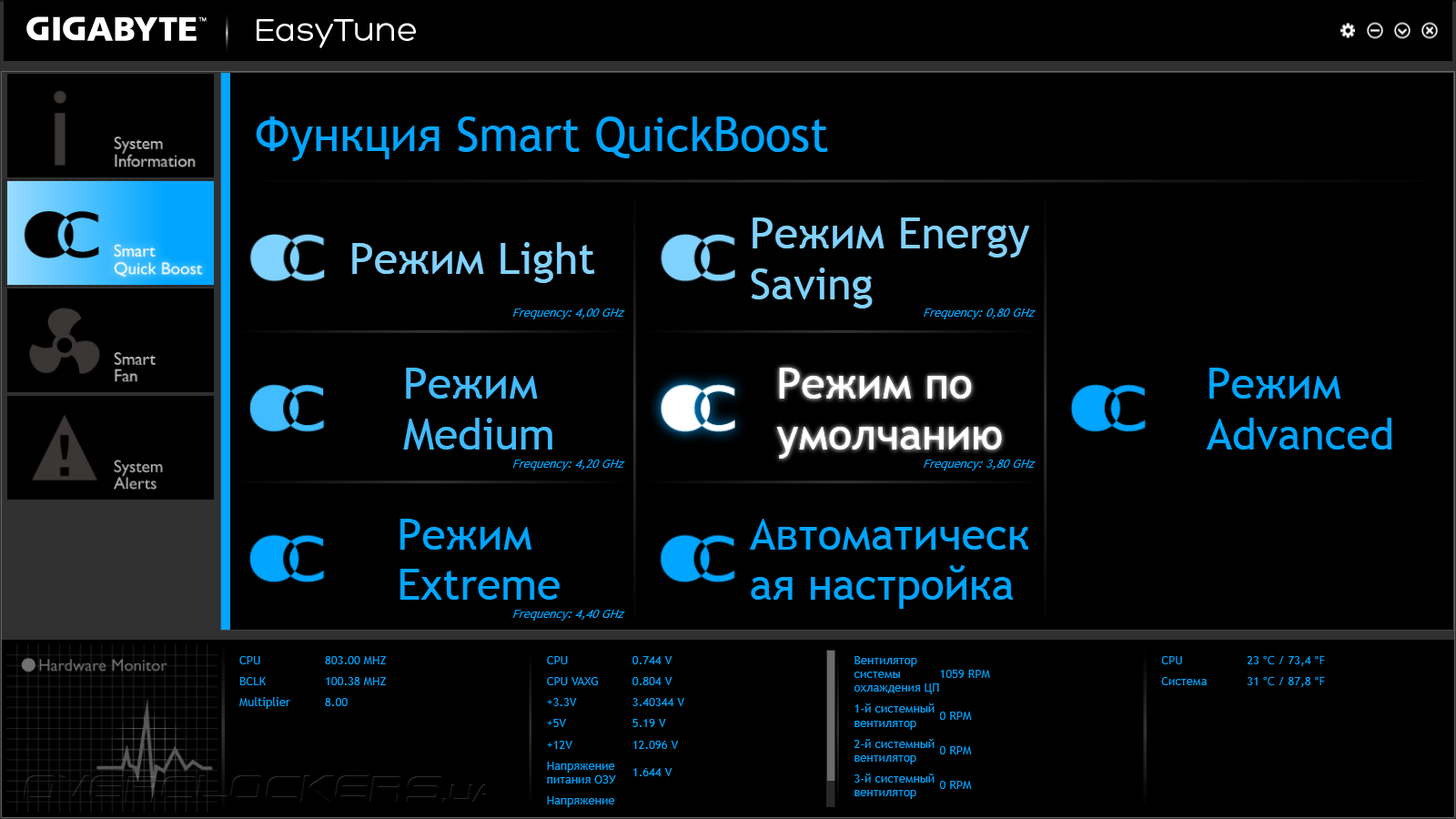

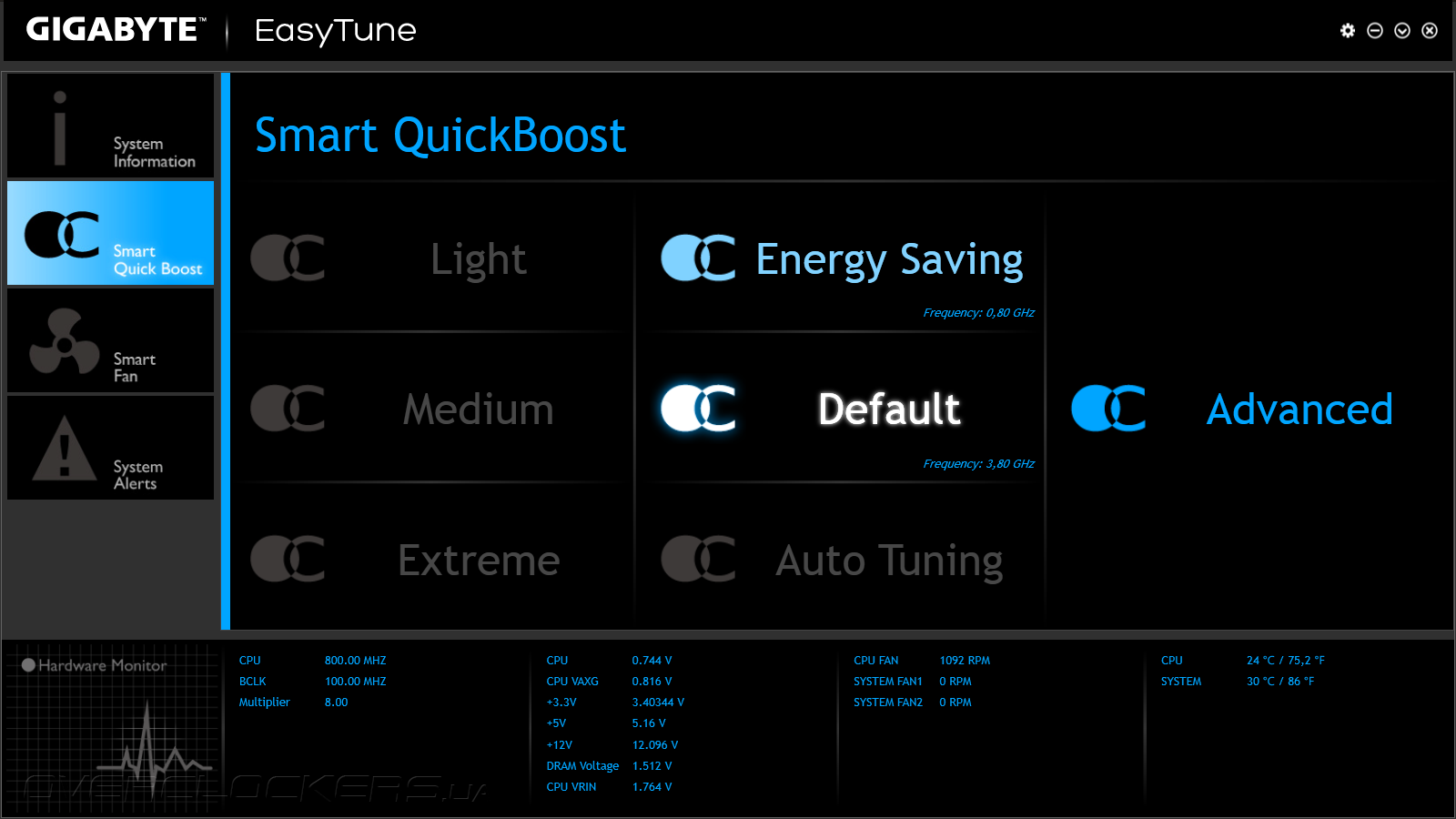

Рубрика Smart Quick Boost по-прежнему играет с пользователем утончённостью своего названия: какие бы ни было профили повышения быстродействия системы здесь отсутствуют напрочь.

Gigabyte EasyTune

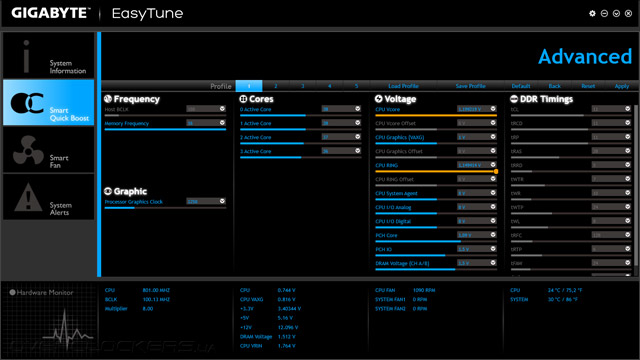

Со щемящим сердцем осматриваем наполнение закладки Advanced. Ничего нового. И это, пожалуй, справедливо, ведь утилита в первую очередь опирается на аппаратные возможности устройства, которые уже всецело реализованы в UEFI.

Gigabyte EasyTuneGigabyte EasyTune

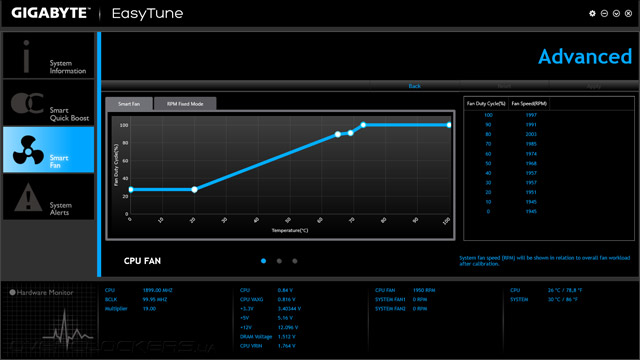

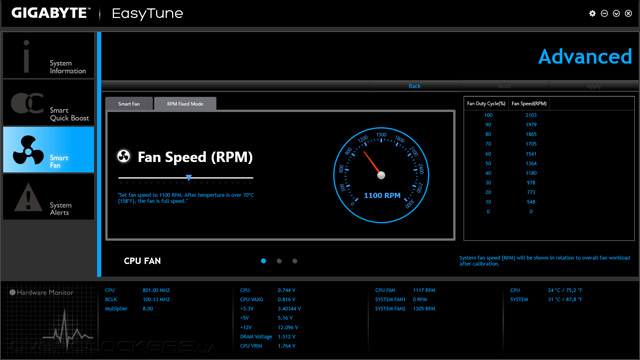

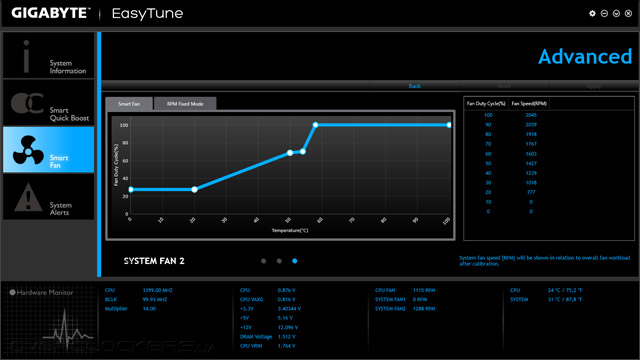

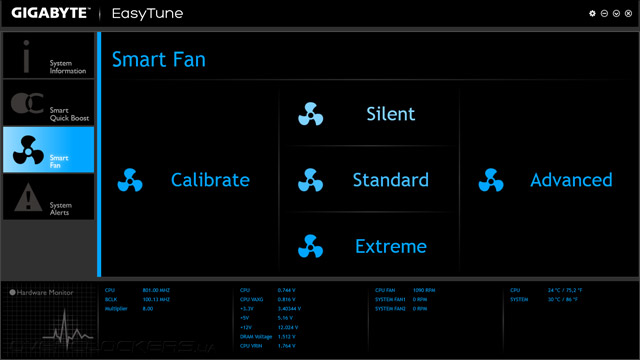

Поэтому самым полезным модулем EasyTune снова становится Smart Fan. Как и на более старших представителях бюджетного рыночного сегмента, CPU FAN обязан иметь четырёхконтактное исполнение для возможности коррекции его работы, а два остальных канала умеют управлять обоими типами охладителей. Процедура калибровки изделий производится одномоментно для всех каналов. По полученному паспорту уже несложно подстроить их работу по собственному вкусу: согласно сложному алгоритму, который опирается на температуру ЦП, или просто снизив обороты до их срочного повышения по достижению отметки в 70 °C.

Gigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTune

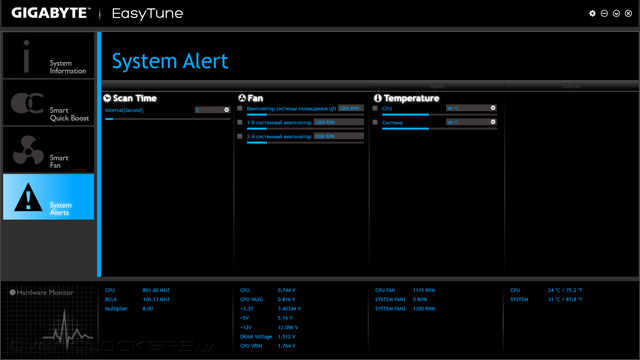

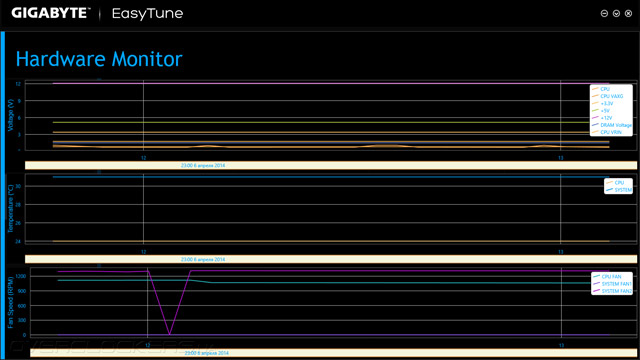

В разделах System Alert и Hardware Monitor изменений не произошло. Функциональность их весьма посредственна.

Gigabyte EasyTuneGigabyte EasyTune

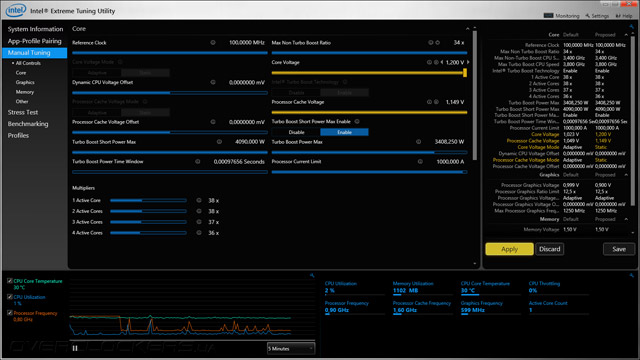

Что же, отчаянная попытка найти расширенные возможности по управлению питающими напряжениями потерпела неудачу. В качестве закрепления безуспешности таких шагов дополнительно привлекалась Intel Extreme Tuning Utility последней версии, но всё оказалось тщетно.

Gigabyte EasyTune

В качестве итога можно констатировать искусственное ограничение производителем возможностей своего продукта. Такой факт встречается впервые в рамках цикла обзоров системных плат для процессоров Intel Haswell и выглядит он немного необычно, учитывая весьма неплохую, на первый взгляд, аппаратную составляющую. Во всяком случае, блок VRM явно превосходит оппонента в лице Biostar Hi-Fi B85N 3D, где напряжение для ЦП было ограничено отметкой 1,85 В. И всё же достаточно интересно узнать, на что способен тестовый Core i5-4670K в таких необычных условиях.
