Обзор материнской платы Gigabyte GA-H81-D3 для процессоров Haswell

Разгонный потенциал

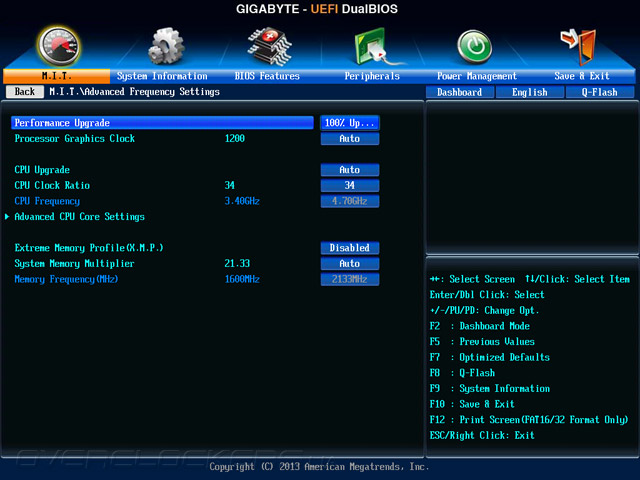

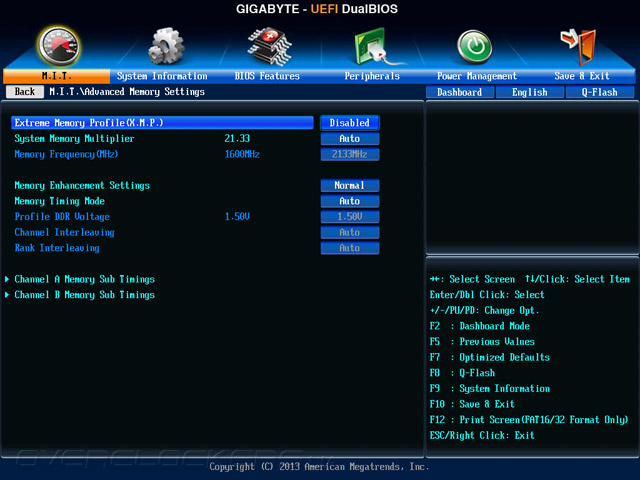

Как можно было узнать из обзора возможностей UEFI, GA-H81-D3 оснащена такими же профилями по повышению быстродействия системы, как и все прочие системные платы Gigabyte. То есть включённая в их состав составляющая по разгону оперативной памяти отчего-то не была скорректирована, и это, в своё время, уже вылилось в определённые проблемы при тестировании другой платы — GA-B85M-D3H. Сами профили были не единожды проверены на работоспособность, поэтому нам известен некоторый сценарий развития событий и в случае разгона ЦП. Для самой внушительной отметки (100% Performance Upgrade) требуется сформировать напряжение весьма высокого уровня — 1,42 В, а это явно неподвластно возможностям нынешнего визитёра лаборатории. На практике при таких настройках система проходила процедуру POST, но зависала на этапе загрузки ОС.

Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3

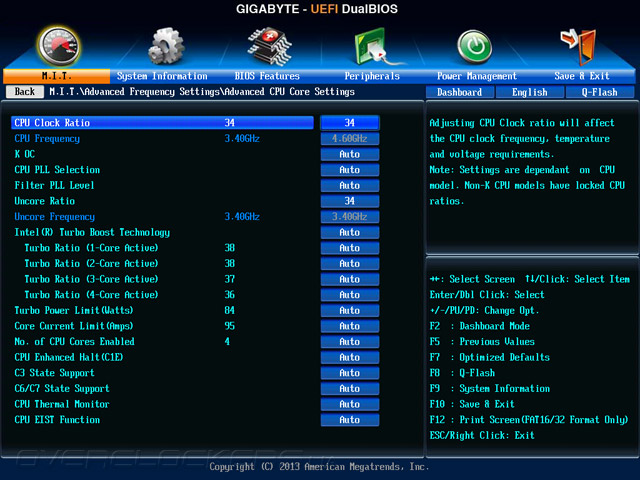

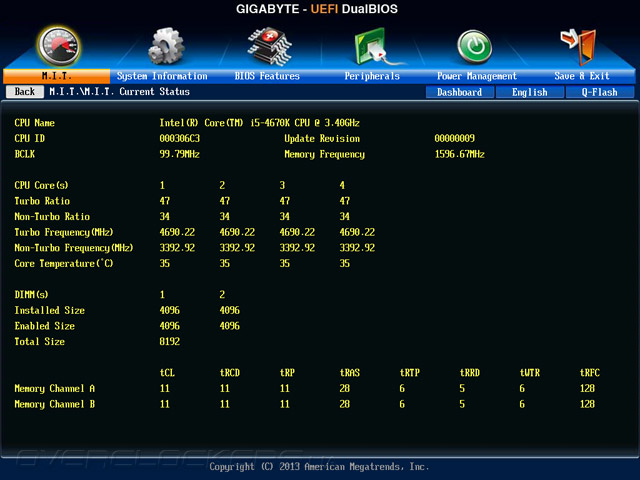

А дальше всё оказалось немного неожиданно. Отметка в 80% покорилась без проблем, не смотря на «позабытую» производителем в профильной настройке высокую частоту ОЗУ. Запланированной величиной являлись 1866 МГц, но продукт сумел успешно проигнорировать этот чрезмерно высокий уровень (как для чипсета H81).

Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3

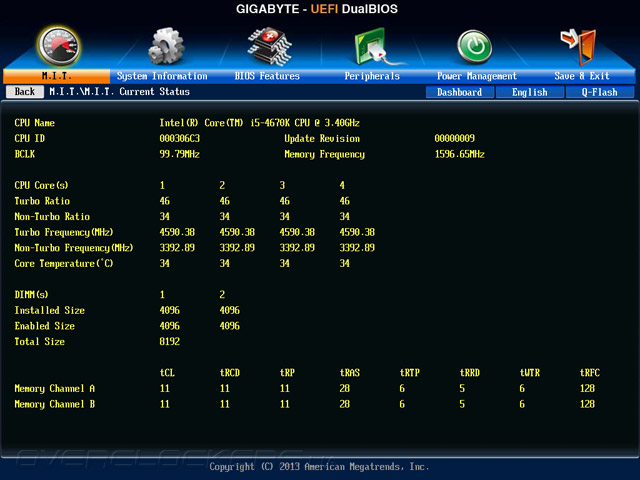

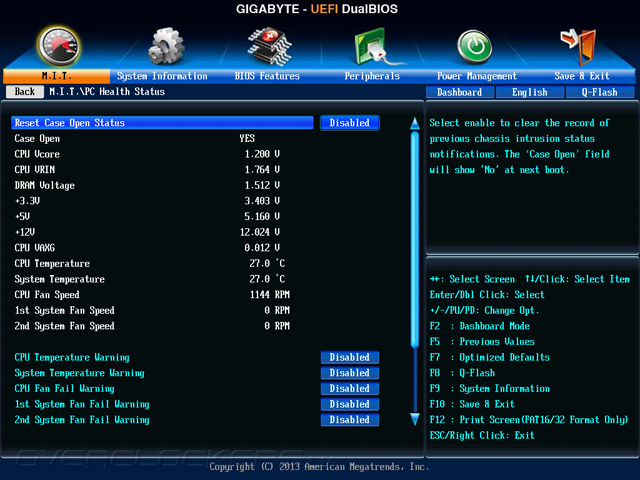

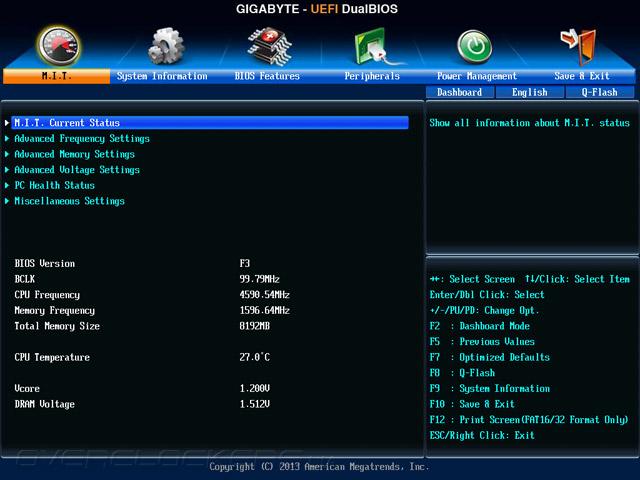

Мало того, весьма скромные 1,2 В, предназначенные для питания вычислительных ядер, позволяли загружаться ОС и даже проходить системе наш экспресс-тест для выявления действующей частоты, в зависимости от типа нагрузки на систему. Частота ЦП составила 4,6 ГГц, кольцевой шины — 4,0 ГГц, для оперативной памяти никакие изменения в настройки не вносились (относительно штатной работы при 1600 МГц).

Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3

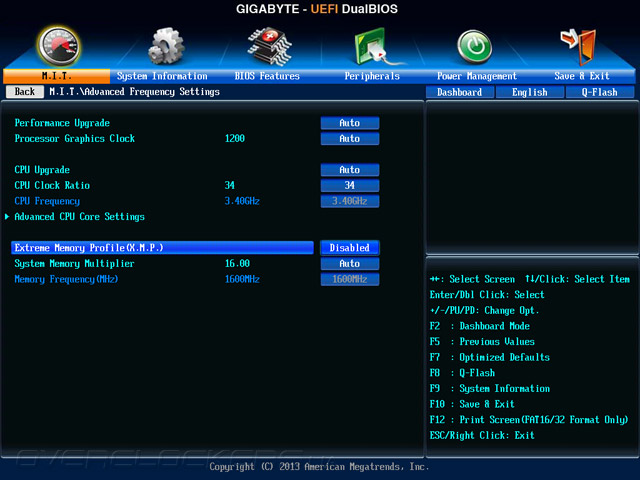

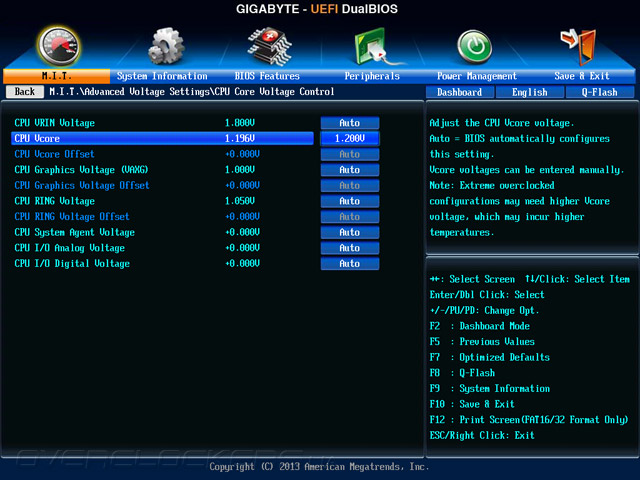

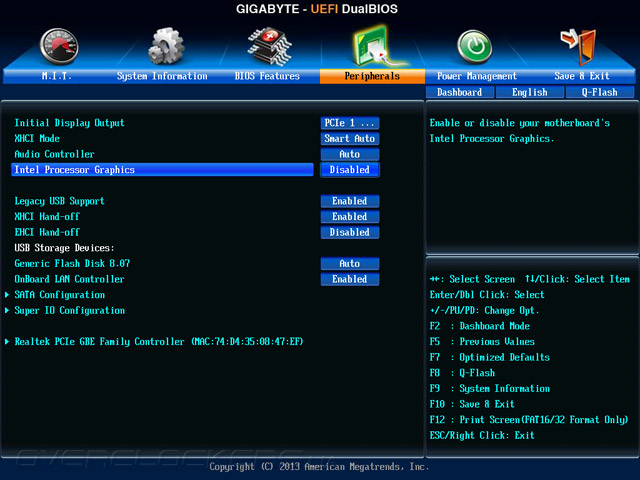

Напомню, ещё одному изделию на основе ISL95812 — Biostar Hi-Fi B85N 3D — в итоге покорились более скромные 4,5 ГГц. Но даже такой результат затребовал прибегнуть к бóльшему напряжению — 1,27 В. Поэтому, не отступая от предложенной схемы, я решил провести более серьёзные испытания. Все настройки фиксировались вручную: CPU Clock Ratio, CPU Vcore, а также отключалось встроенное видео от Intel.

Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3

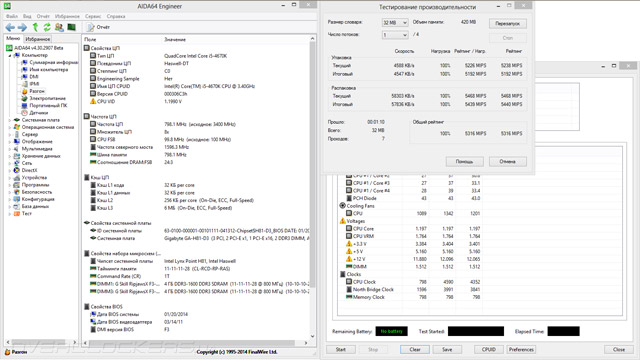

Поразительно, но система не демонстрировала никаких признаков нестабильности. Корректно функционировал LinX 0.6.4, не было зависаний при перезагрузке и проблем с «холодным» стартом. Единственным существенным отличием в условиях тестирования была комнатная температура, не специально сниженная до 21 °C.

Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3

Уровень потребления электрической энергии был невелик — всего 195 Вт при нагрузке, а в простое он составлял 82 Вт, очевидно, благодаря отключению интегрированного графического адаптера. Температура в зоне VRM оказалась весьма низкой — 52 °C, а вершина радиатора прогревалась всего до 37 °C. Теперь точно можно констатировать излишнюю осторожность производителя в его шагах по ограничению напряжений питания.

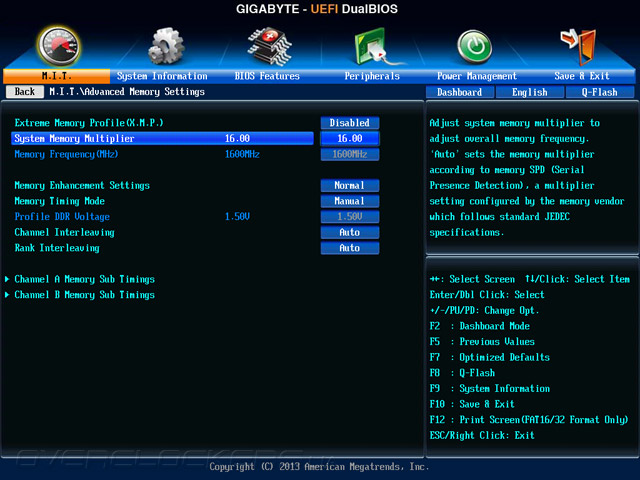

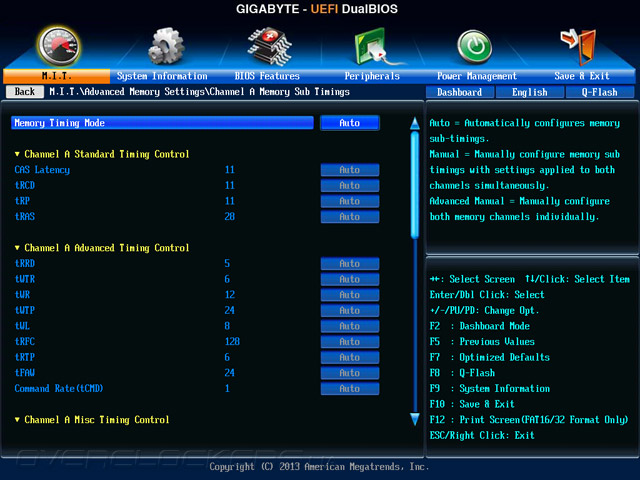

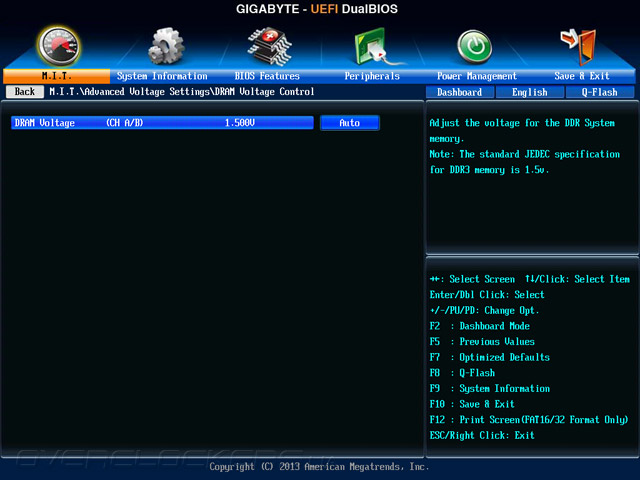

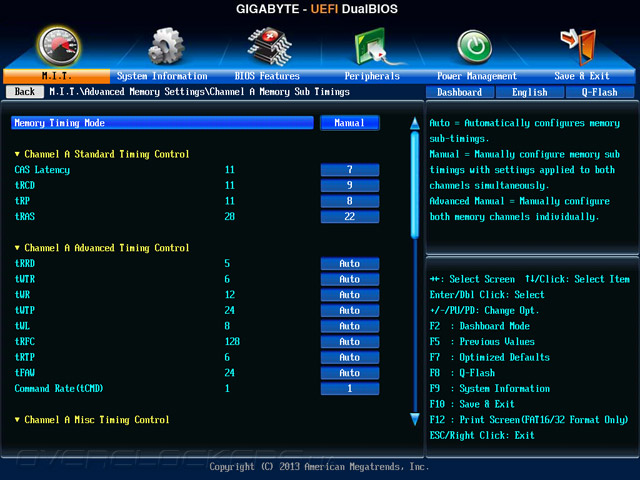

В качестве повышения быстродействия подсистемы памяти проводится максимально возможное для нашего комплекта ужесточение конфигурации его задержек на частоте 1600 МГц до вида 7-9-8-22-1T. Питающее напряжение при этом устанавливается на отметке 1,66 В. Никаких проблем у GA-H81-D3 здесь не возникло.

Разгон Gigabyte GA-H81-D3

Разгон Gigabyte GA-H81-D3

Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3Разгон Gigabyte GA-H81-D3

Разгонный потенциал изделия оказался весьма интересным и не таким скромным, как ожидалось. И всё же мне показалось, что такая плата могла бы продемонстрировать ещё более солидный результат, если бы не ограничения на уровне её прошивки. Вероятно, бюджетные решения для платформы Intel LGA1150, коим и является GA-H81-D3, ещё долго будут присутствовать на рынке, не смотря на грядущую волну новых процессоров и наборов логики, очевидно, замещающей собой старшие продукты с обильными возможностями. Поэтому, при возникшем желании, Gigabyte силами своих инженеров сможет повысить привлекательность этого решения для оверклокеров, ну а пока что советовать такую модель для покупки очень сложно.


Тестовый стенд

В состав стенда вошли:
  • операционная система: Windows 8 Enterprise x64;
  • драйверы: Intel Chipset Device Software (9.4.0.1017), Intel Management Engine Interface (9.0.0.1287), ForceWare 320.18 (9.18.13.2018), PhysX 9.12.1031.
В ОС были отключены: UAC, файл подкачки, брандмауэр и Windows Defender. Никаких антивирусных продуктов установлено не было, прочие тонкие настройки не выполнялись. Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.30 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • World in Conflict: Soviet Assault;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они были сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
Gigabyte GA-H81-D3 F3 4.30.2907 4.1.611-x64 1.2.157 1.2.362
ASUS H81I-PLUS 0803 4.20.2833 4.1.611-x64 1.2.157 1.2.362
Gigabyte GA-B85M-D3H F9 4.20.2820 4.1.611-x64 1.2.157 1.2.250
ASUS Z87M-PLUS 1003 4.20.2808 4.1.611-x64 1.2.157 1.2.250
ASRock Fatal1ty B85 Killer P1.10 4.00.2760 4.1.591-x64 1.2.157 1.2.250
Gigabyte G1.Sniper Z87 F1 4.00.2752 4.1.591-x64 1.2.157 1.2.250
Biostar Hi-Fi B85N 3D 4.6.5 (04.12.2013) 4.00.2731 4.1.591-x64 1.2.157 1.1
MSI Z87M Gaming V1.1B4 4.00.2714 4.1.591-x64 1.2.157 1.1
ASUS Z87I-Pro 0602 4.00.2704 4.1.591-x64 1.2.157 1.1
ASUS Vanguard B85 1504 3.20.2651 4.1.591-x64 1.2.157 1.1
Gigabyte GA-Z87-HD3 F6 3.20.2638 4.1.581-x64 1.2.157 1.1
ASRock Z87M Extreme4 P1.60 3.20.2622 4.1.581-x64 1.0.0 1.1
ECS Z87H3-A2X Golden 4.6.5 (29.08.2013) 3.20.2600 4.1.581-x64 1.0.0 1.1
ASRock Z87 OC Formula P1.80 3.00.2590 4.1.578-x64 1.0.0 1.1
Gigabyte G1.Sniper 5 F7 3.00.2578 4.1.574-x64 1.0.0 1.1
ASUS H87I-PLUS 0507 3.00.2566 4.1.574-x64 1.0.0 1.1
Biostar Hi-Fi Z87X 3D 4.6.5 (23.07.2013) 3.00.2552 4.1.574-x64 1.0.0 1.1
ASUS Gryphon Z87 1206 3.00.2536 4.0.568-x64 1.0.0 1.1
ASRock Z87 Extreme6 P1.90 3.00.2529 4.0.568-x64 1.0.0 1.1
ASUS Z87-PLUS 1007 3.00.2522 4.0.568-x64 1.0.0 1.1
ASUS Sabertooth Z87 3009 3.00.2522 4.0.568-x64 1.0.0 1.1


Результаты тестирования

Постоянные читатели уже привыкли к тому, как материнские платы Gigabyte форсируют частоту ЦП до отметки 3,8 ГГц для любых типов нагрузки. Подобная ситуация могла сложиться и в этот раз, но GA-H81-D3 решила продемонстрировать оверклокерский характер: при выборе профиля XMP конфигурация задержек была существенно ужесточена — с заложенных в нём значений 9-11-10-28-2T до 8-8-8-21-1T! При этом частота ЦП ожидаемо увеличилась до 3,79 ГГц.

Тестирование Gigabyte GA-H81-D3Тестирование Gigabyte GA-H81-D3Тестирование Gigabyte GA-H81-D3Тестирование Gigabyte GA-H81-D3Тестирование Gigabyte GA-H81-D3

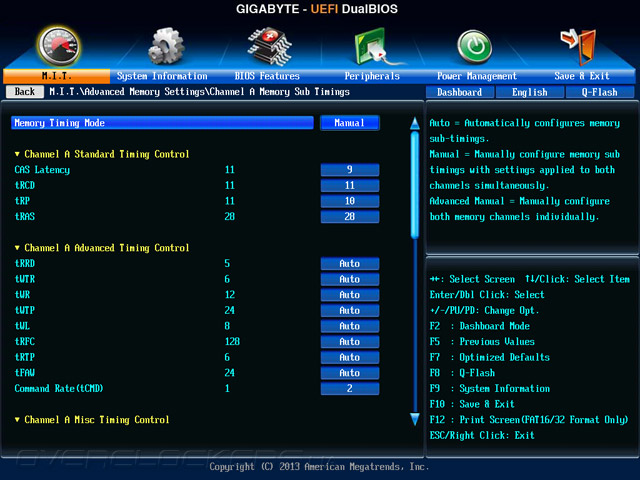

Установив конфигурацию задержек вручную, до необходимых в нашем сводном тестировании 9-11-10-28-2Т, я тем самым разрушил все черты самостоятельности UEFI. В результате частотная формула CPU оказалась идентична родственной Biostar Hi-Fi B85N 3D: для тяжёлых задач — 3,59 ГГц, для более простых среднее значение оказалось равно 3,69 ГГц. Избавиться от этого недоразумения можно путём активации параметра K OC на странице Advanced CPU Core Settings.

Тестирование Gigabyte GA-H81-D3Тестирование Gigabyte GA-H81-D3Тестирование Gigabyte GA-H81-D3Тестирование Gigabyte GA-H81-D3

Приступим к анализу полученных результатов.

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

С работой подсистемы памяти никаких проблем нет.

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

Парадокс, но наиболее приближённая из рассмотренных плат к «офисной» среде демонстрирует наихудшее быстродействие именно в сходных сценариях её использования. Тестирование не единожды перезапускалось при разных подходах, но результат каждый раз был существенно ниже средневзвешенного по группе.

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

В тестовом пакете 3DMark 13 — Fire Strike подобных проблем не возникло, результаты оказались весьма ровными, схожими со всеми остальными.

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

Тестирование Gigabyte GA-H81-D3

При сопоставлении с показателями производительности GA-B85M-D3H весьма любопытно проследить влияние скорректированного профиля работы процессора Core i5-4670K. При низких графических настройках разница может составить более 10%, хотя в частотном эквиваленте она выливается лишь в пятипроцентную отметку.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Тестирование Gigabyte GA-H81-D3

Как оказалось, итоговый результат замеров всецело повторил рамки потребления платы производства Biostar с идентичным подходом в сфере организации блока VRM. Кроме того, отключение встроенного видеопроцессора понижает этот параметр со средних 88 Вт до приемлемых 82 Вт, которые куда больше соответствуют изделию с отсутствующими на борту дополнительными контроллерами. О нагреве элементов уже было сказано — лишь присутствует факт проявления этого физического процесса, сами же охладители, при текущем уровне возможностей UEFI, выполняют скорее декоративную функцию.


Вывод

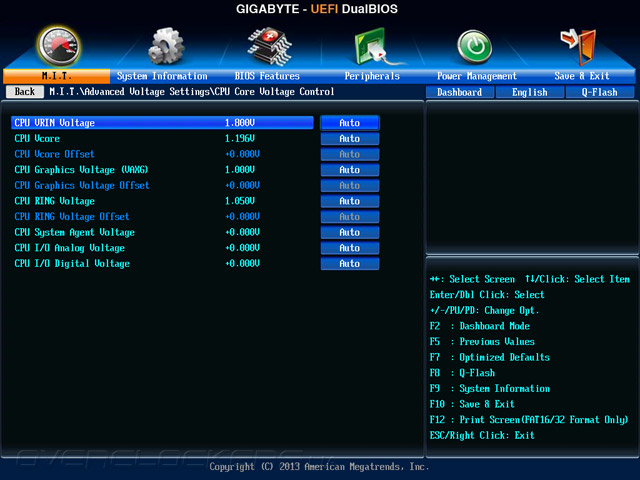

В сухом остатке модель GA-H81-D3 являет собой образец заигрывания с потенциальным покупателем. Фактически радиатор, размещённый на силовых элементах преобразователя питания CPU, оказался не нужен, поскольку производитель серьёзно ограничил возможности варьирования значениями питающих напряжений — как CPU VRIN Voltage, так и CPU Vcore. От этого аппаратный разгонный потенциал устройства остался нераскрыт, хотя он явно имеется.

Производительность изделия в своём номинальном режиме оказалась невыдающейся, а в тестах с Microsoft Office и вовсе самой низкой. Поэтому сегодня такой продукт сложно чем-то выделить на фоне многочисленных конкурентов по нижнему рыночному сегменту.

Имеющихся возможностей для осуществления оверклокинга пока что явно недостаточно, чтобы в серьёз рассматривать GA-H81-D3 как самую дешёвую плату для проведения разгона процессоров Haswell. Даже её относительно низкая стоимость не оправдывает тех шагов, на которые инженеры решились пойти. Очевидно, оппонент из своего же лагеря — GA-B85M-D3H, который помимо широких оверклокерских возможностей обладает намного бóльшим числом интерфейсных выходов, а значит — и вариантов по использованию собранного на его основе компьютера, является куда более привлекательным вариантом для покупки.
