Обзор консервативной материнской платы Gigabyte GA-Z87-HD3

С выходом обзора ASRock Z87M Extreme4 мы принялись рассматривать более простые продукты, в основе которых заложена системная логика Intel Z87. Первый же представитель массового рыночного сегмента укрепил наши мыли о феноменальных способностях по стабилизации напряжения процессоров Intel своими собственными силами. Сегодня мы рассмотрим ещё более простую плату, VRM которой уже является четырёхфазным. Концептуально это изделие должно прийтись по вкусу пользователям ПК со стажем, ведь форм-фактор платы традиционен (ATX), для использования доступно множество уже устаревших интерфейсов (LPT, COM, PCI), в то же время все актуальные тенденции также не позабыты.

Gigabyte GA-Z87-HD3

Фирменные решения производителя — UltraDurable и DualBIOS должны склонить сомневающихся покупателей в сторону этой модели.

Однако GA-Z87-HD3 имеет несколько усечённую реализацию возможностей Z87: создавать тандемы из видеокарт нельзя, поскольку второй слот PCI-E x16 реализован за счет «южного моста», к тому же его эксплуатация в полноценном режиме лишает владельца такого продукта двух дополнительных PCI-E x1. Объединить можно лишь две карты в CrossFireX, но смысла в этом мероприятии не слишком немного.


Характеристики

Модель Gigabyte GA-Z87-HD3 (rev. 1.0)
Чипсет Intel Z87
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI 2 (ITE IT8892E)
Встроенное видеоядро Intel HD Graphics P4600/4600
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 4 (4x 4pin)
Порты PS/2 1 (комбинированный)
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z87)
8 x 2.0 (2 разъёма на задней панели, Z87)
Serial ATA 6 x SATA 6 Гбит/с (Z87)
RAID 0, 1, 5, 10 (Z87)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Разъёмы на плате (выход/вход)
Сетевые возможности Realtek RTL8111F (Gigabit Ethernet)
FireWire
LPT 1 (внутренний)
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 225
Дополнительные возможности Поддержка AMD CrossFireX, DualBIOS

Какими-либо дополнительными контроллерами плата не оснащена (если не считать таковым мост PCI-E–PCI производства ITE Tech. Inc. — IT8892E.


Упаковка и комплектация

С изменениями в стиле оформления продукции Gigabyte мы уже сталкивались, теперь основным тоном окраса упаковки является чёрный. На лицевой стороне коробки в роли «тизера» выступает фото радиатора узла VRM. Буквой «H» в своём названии плата удостоена из-за распаянного HDMI порта.

Gigabyte GA-Z87-HD3

Практически вся площадь обратной стороны отведена под фото продукта и сопроводительное описание особенностей технического характера. Немного ниже расположилось отдельное фото задней панели изделия и QR-код со ссылкой на официальную страницу продукта. Там же можно заметить небольшую таблицу с основными спецификациями.

Gigabyte GA-Z87-HD3

Подобно продукции от ECS, производитель решил умолчать о фирменных программных решениях. Возможно, руководство уже осознало всю степень его неудачности.

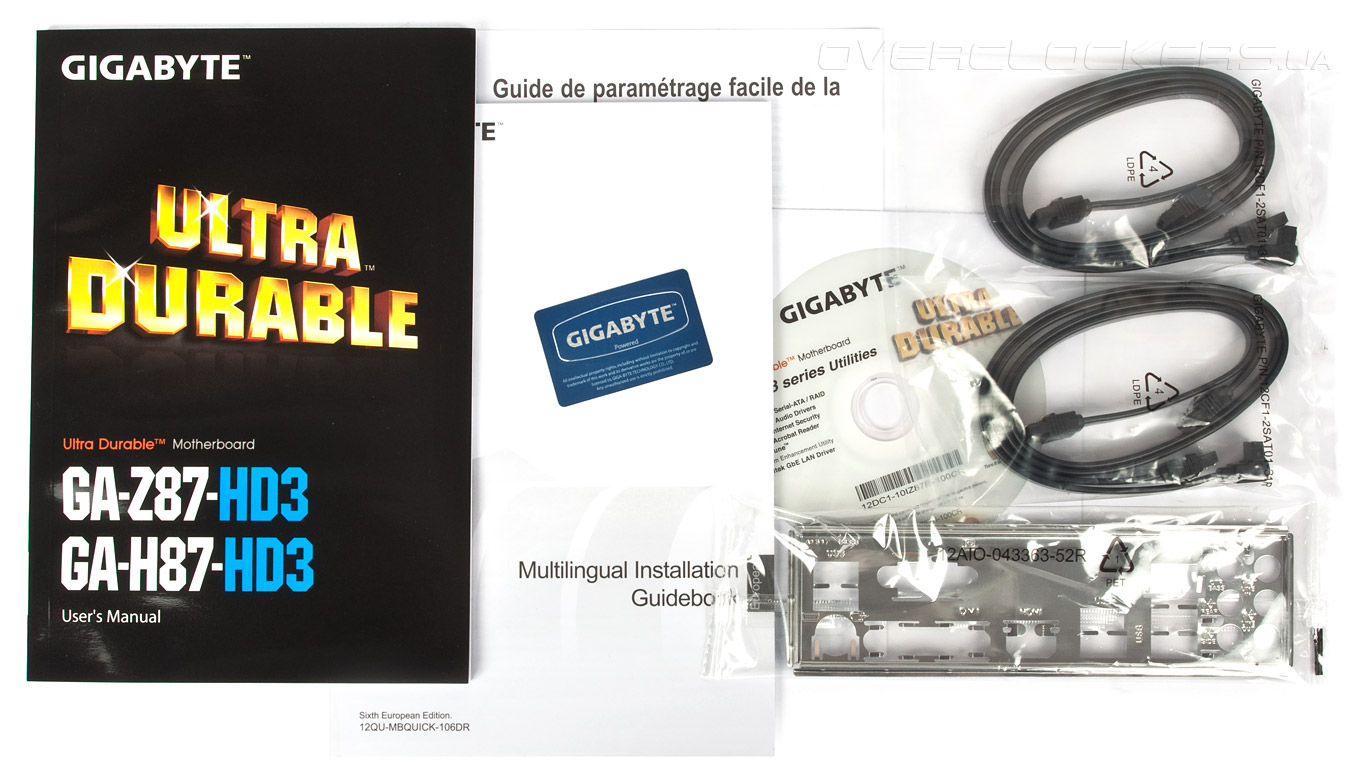

В комплекте с GA-Z87-HD3 находится следующее:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов.
Gigabyte GA-Z87-HD3

Как видим, комплект небогат, но всё необходимое на месте.


Внешний вид

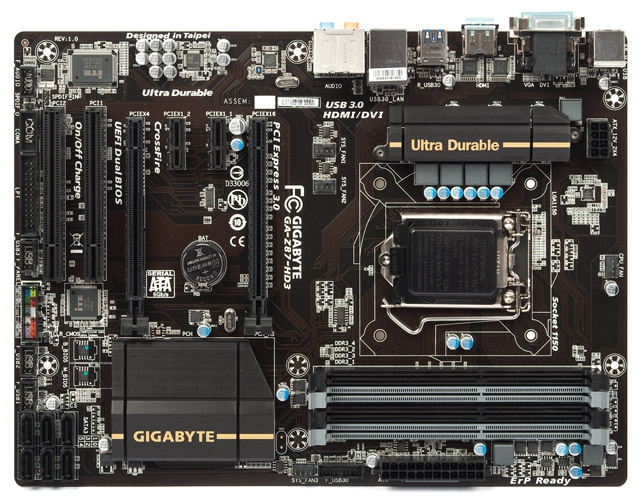

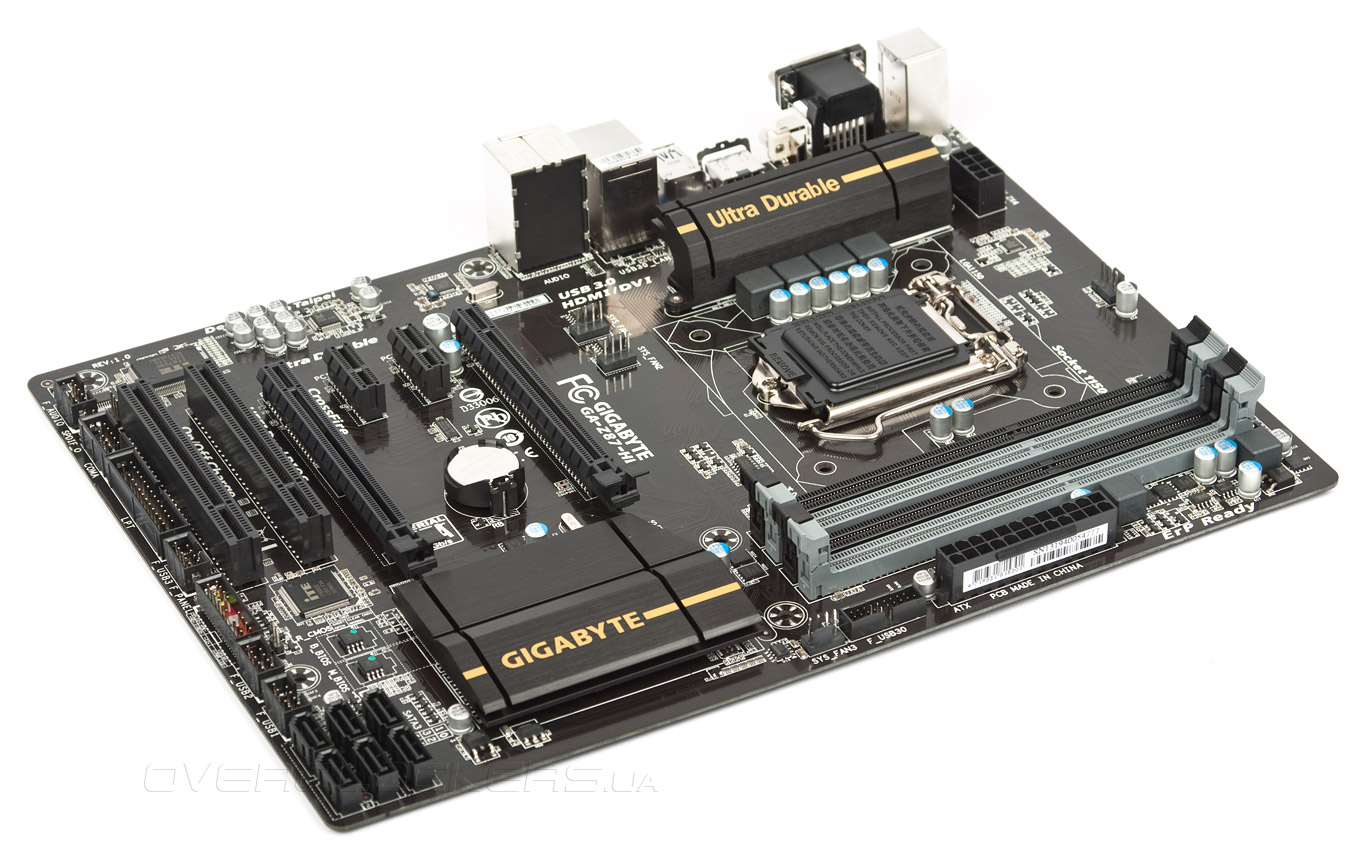

Кажется, инженеры Gigabyte познали дзен в проектировании PCB — плата на фоне своих конкурентов практически освобождена от мелких компонентов, сопровождающих более крупные чипы. Размеры изделия от того сократились вширь на 19 мм, но в окрестностях гнезда питания ATX есть дополнительное крепёжное отверстие. Главное, чтобы используемый пользователем корпус допускал возможность установки стойки в данном месте.

Gigabyte GA-Z87-HD3

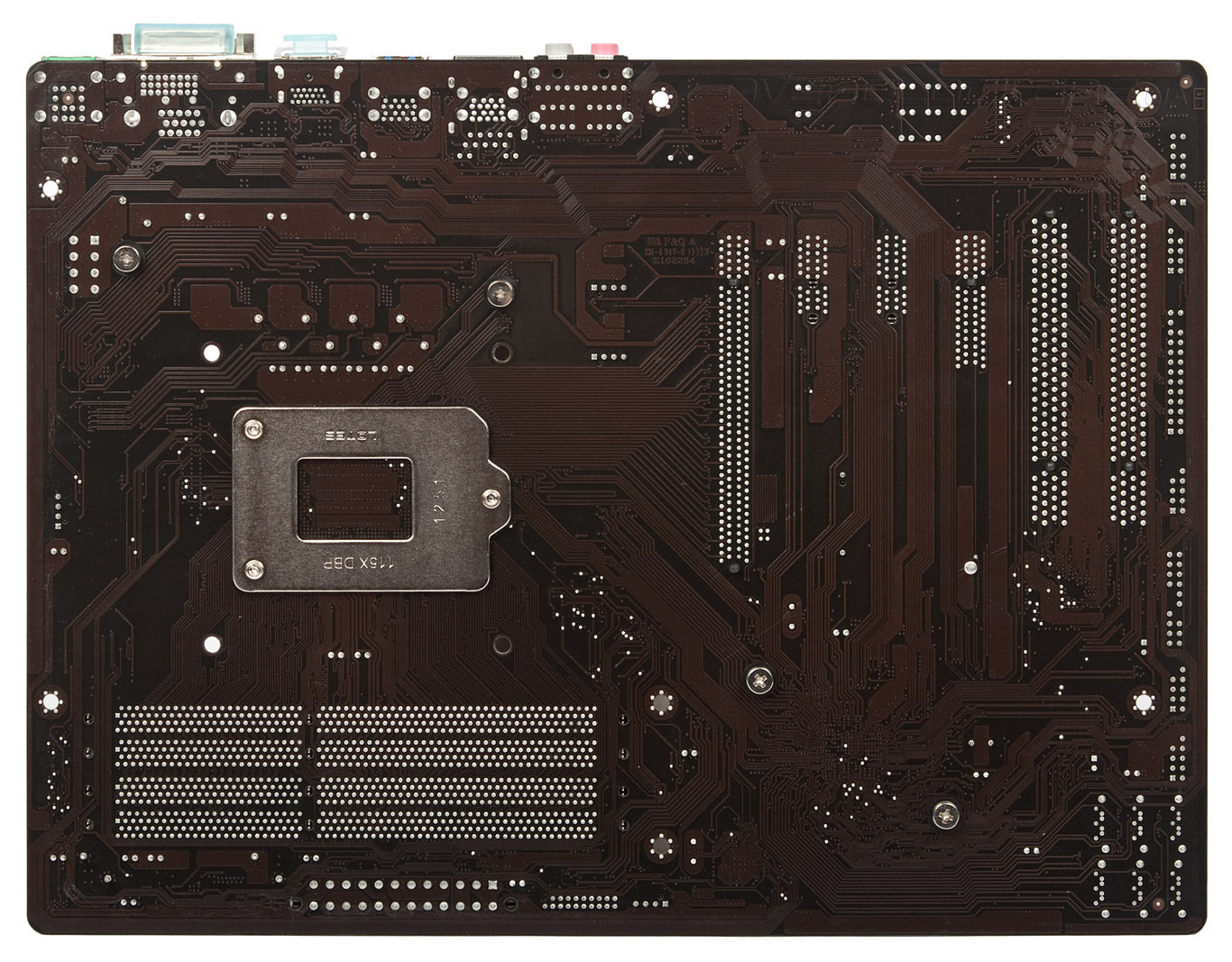

На обратной стороне платы и подавно отсутствуют какие-либо компоненты. Оба радиатора закреплены при помощи винтов с ограничением прижима.

Gigabyte GA-Z87-HD3

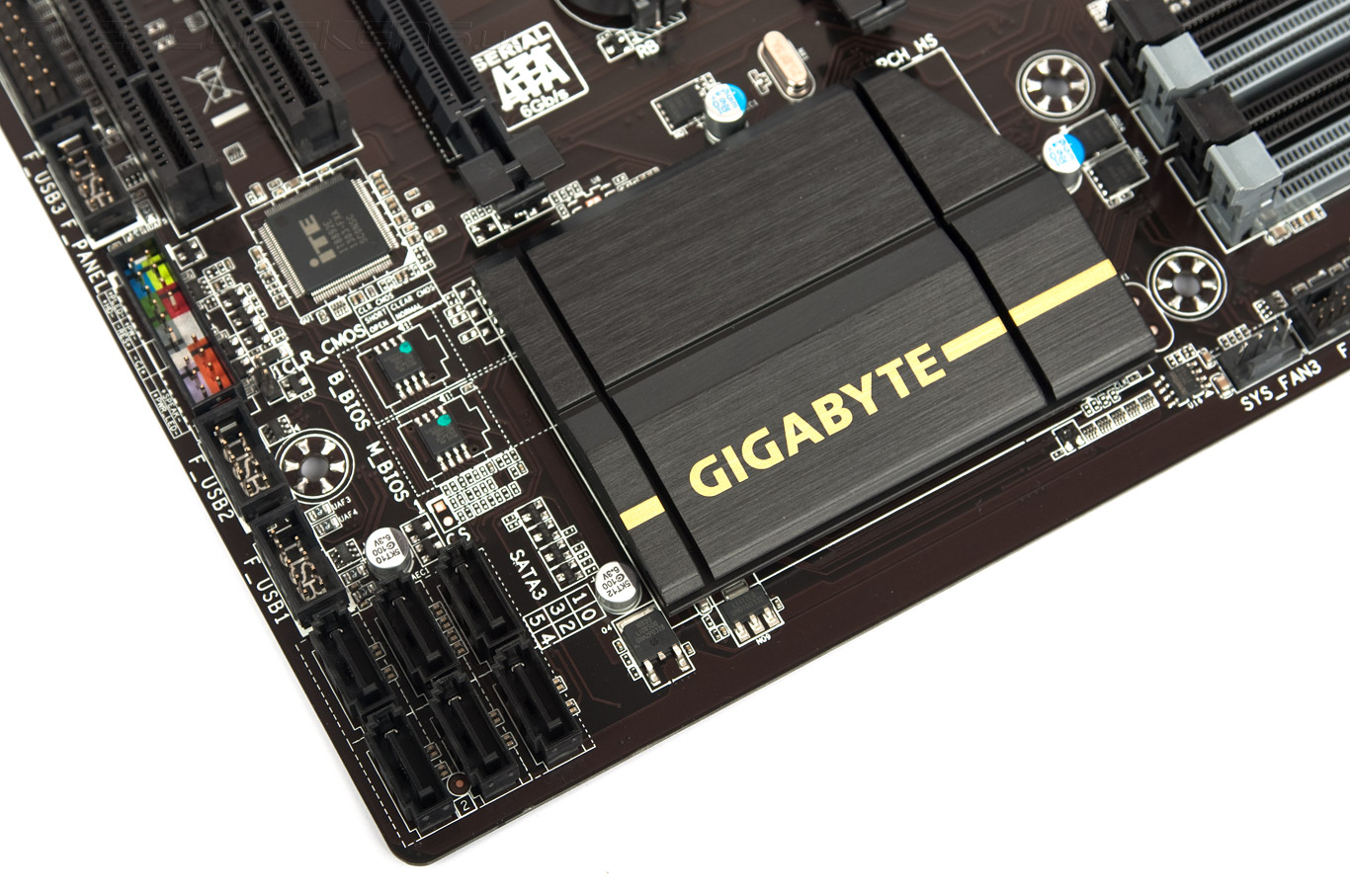

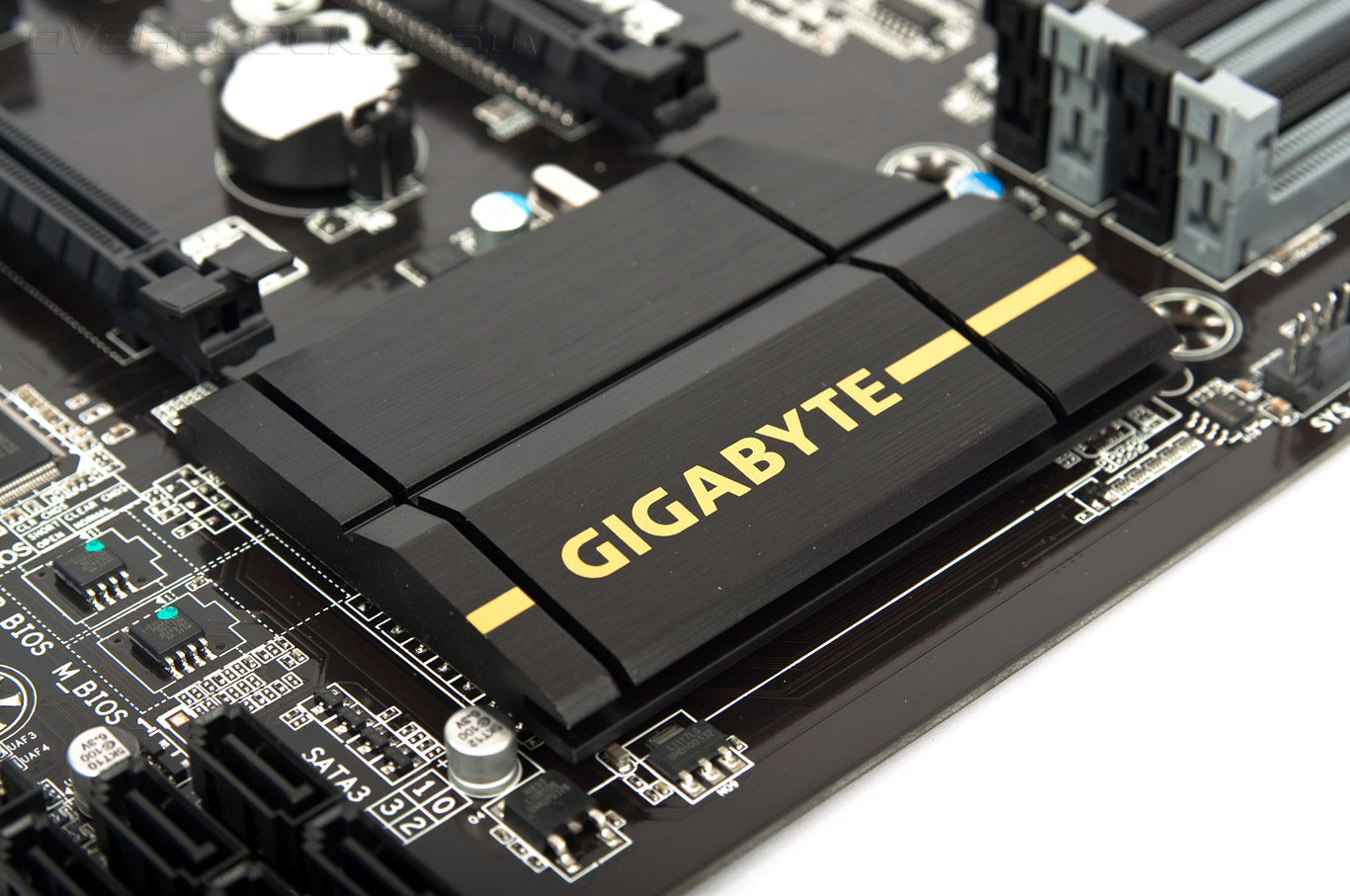

Охладитель системной логики имеет огромную площадь и солидный вес, к его возможностям в области теплорассеивания в принципе не должно возникнуть никаких вопросов.

Gigabyte GA-Z87-HD3

Исполнение гнёзд SATA лишний раз подчёркивает статус GA-Z87-HD3 как продукта для категории консервативных пользователей, в обладании которых находится старый, добротный корпус, не отягощённый возможностью выполнения кабель-менеджмента. Их расположение в самом углу PCB не должно помешать полному заполнению даже в случае включения в состав компьютера двух массивных видеокарт.

Gigabyte GA-Z87-HD3

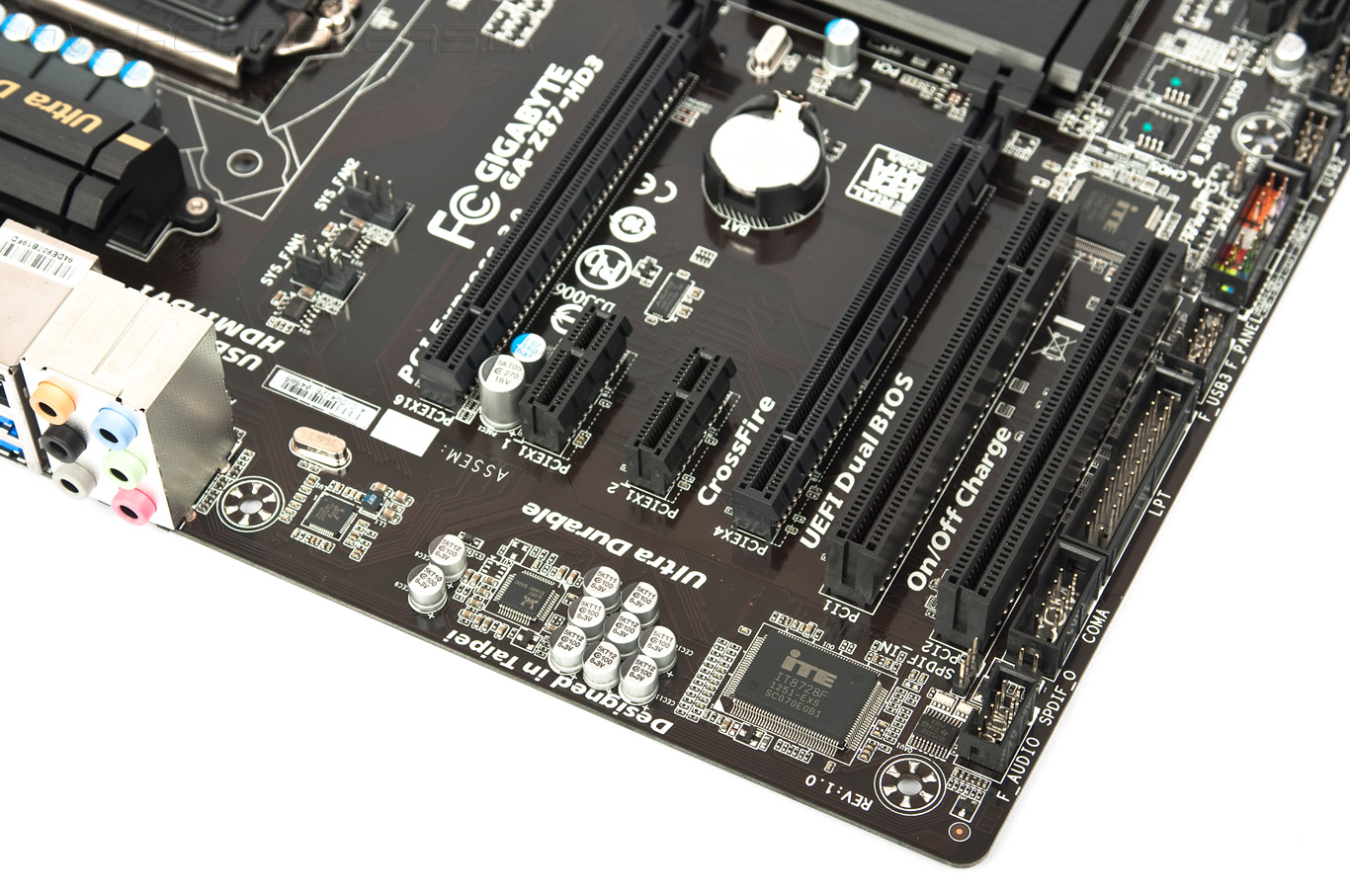

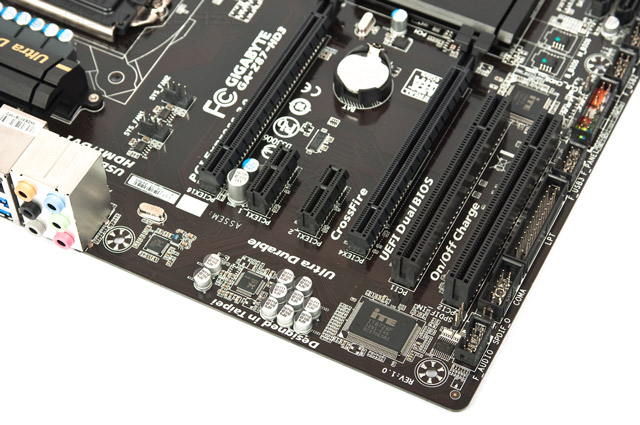

Все прочие колодки для подключения гнёзд удобно расположились вдоль кромок платы. Главный PCI-E x16 сдвинут в глубину на один шаг, а значит практически все мыслимые ограничения по использованию массивных охладителей ЦП снимаются.

Gigabyte GA-Z87-HD3

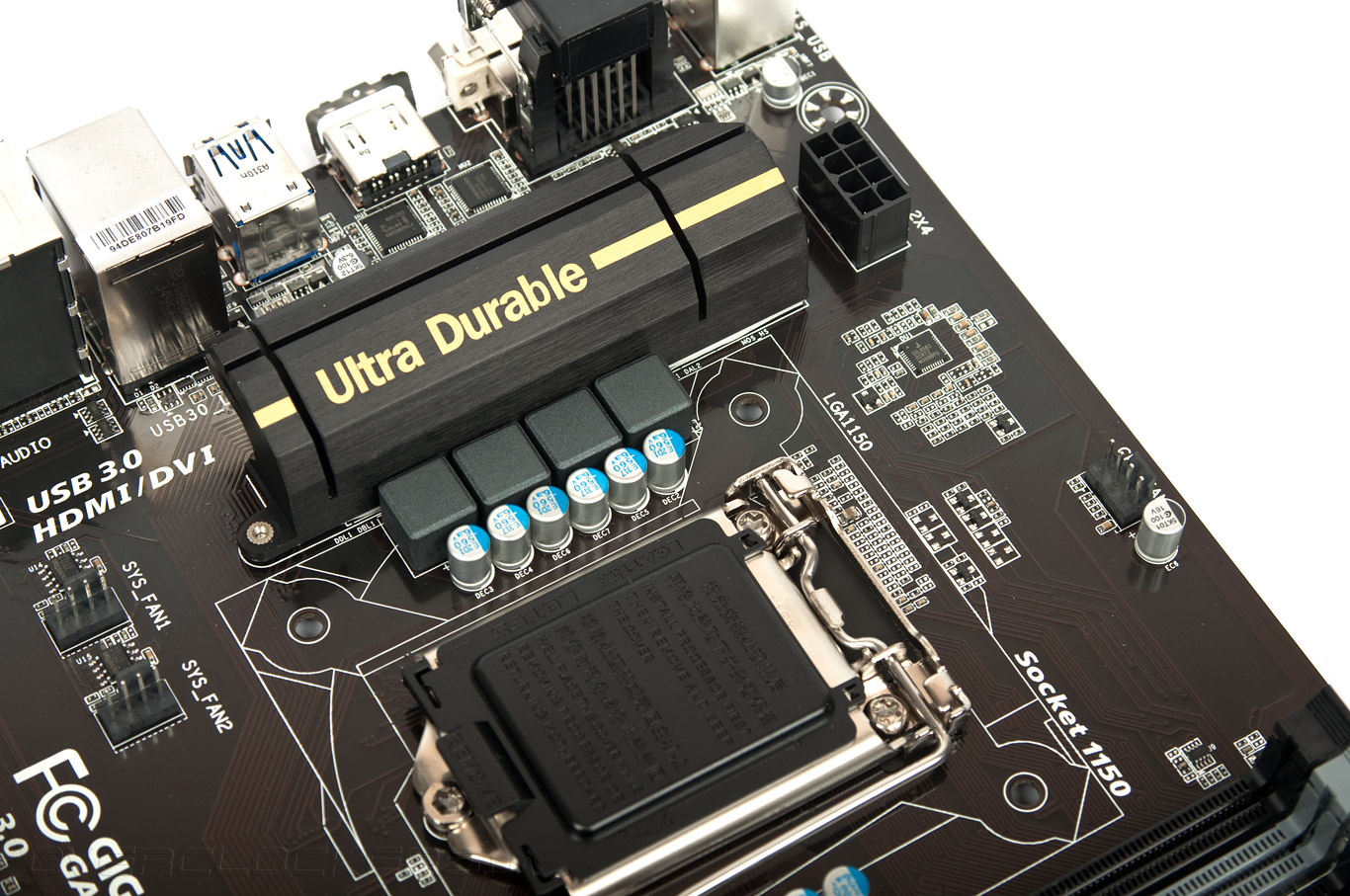

Охлаждением силовых элементов модуля VRM заведует радиатор средних размеров, также имеющий солидный вес.

Gigabyte GA-Z87-HD3

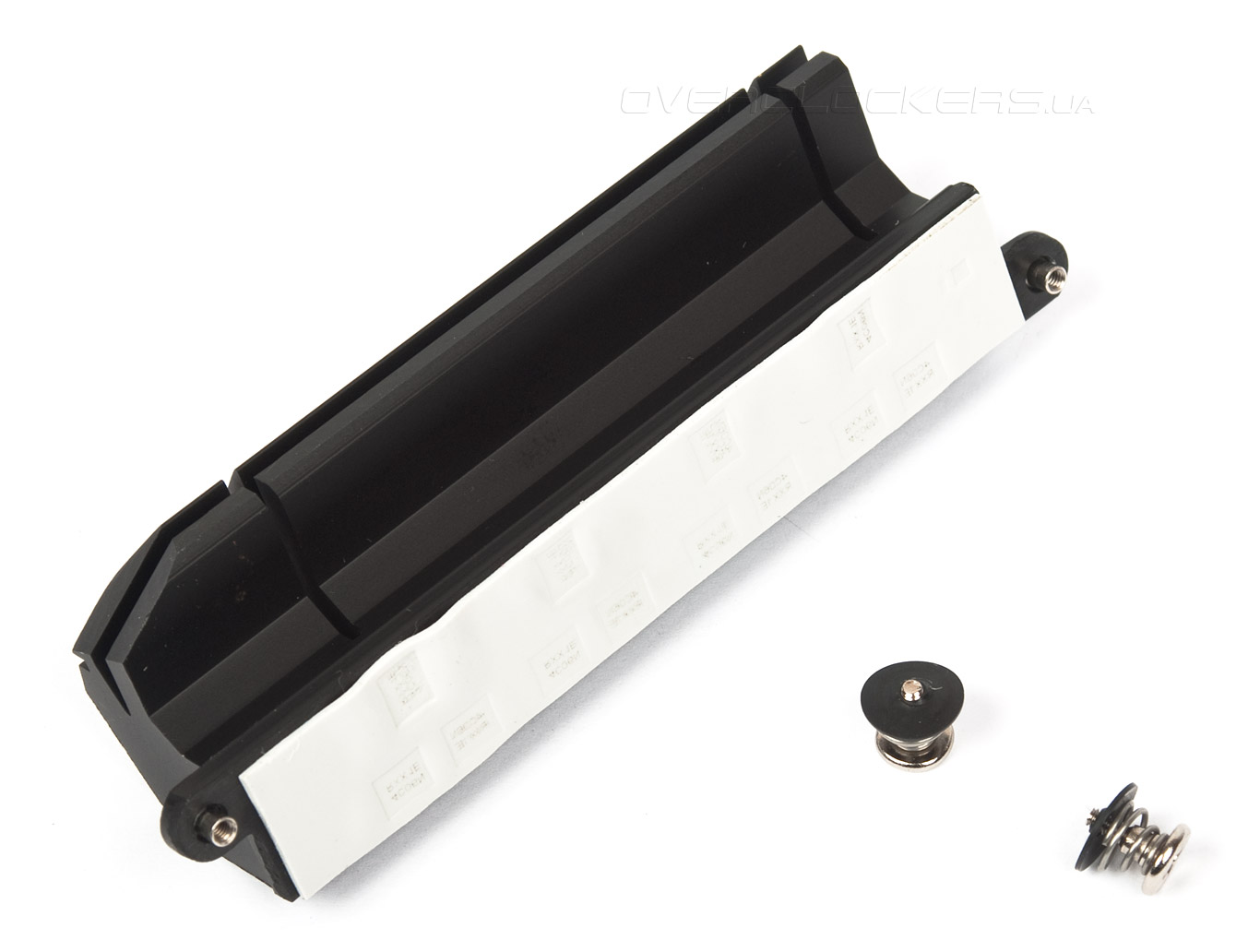

Роль теплопроводника отведена термопрокладке внушительной толщины.

Gigabyte GA-Z87-HD3

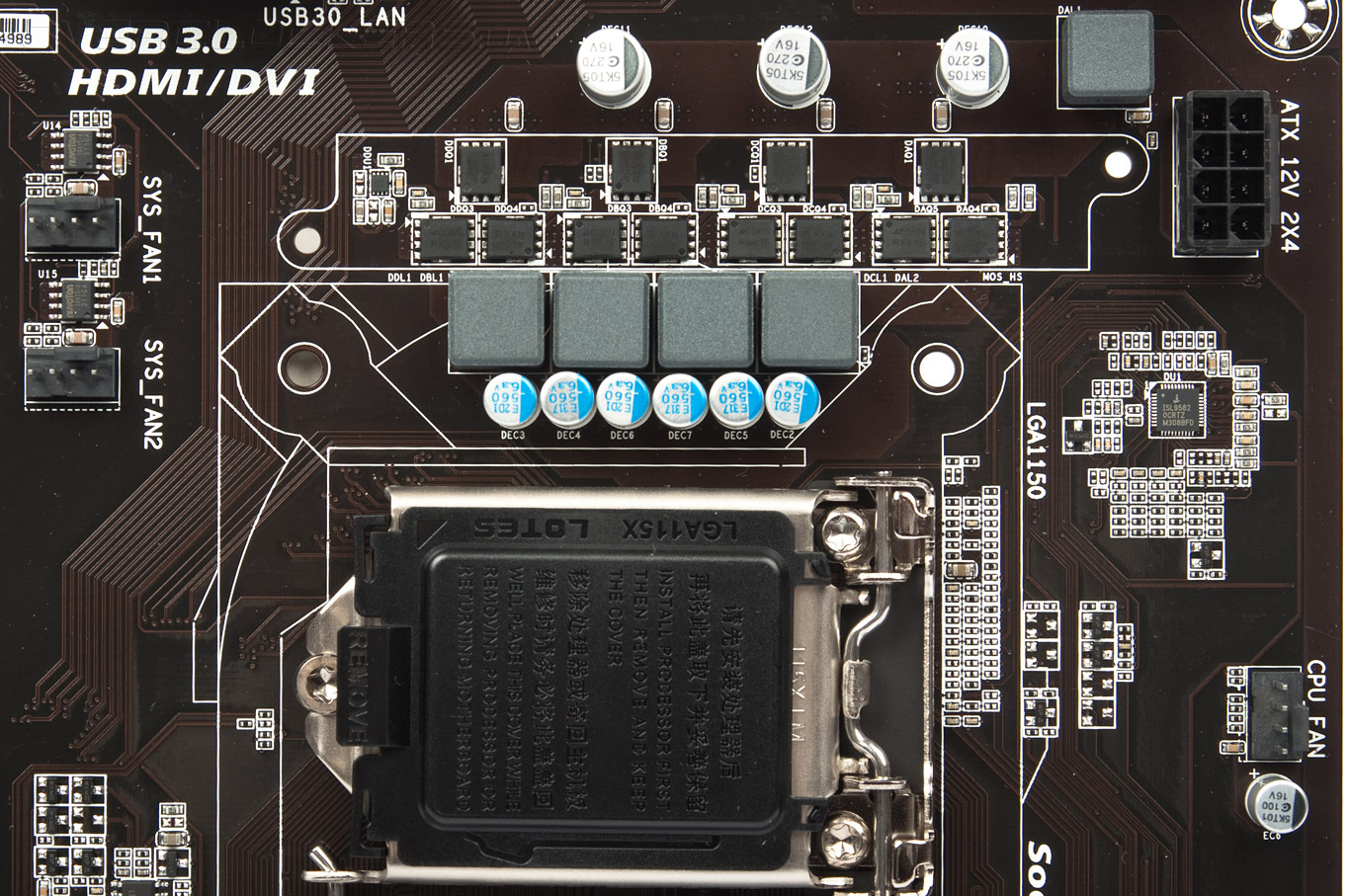

Здесь используется такой же ШИМ-контроллер, как и у ASRock Z87M Extreme4 — четырёхканальный ISL95820. В отличии от конкурента, плата Gigabyte обладает более энергоэффективными компонентами производства ON Semiconductor — транзисторами в интересном корпусе SO-8FL NTMFS4C06N. В структуру каждой фазы входят по три таких элемента. Каким будет тепловой режим в этой зоне, особенно в режиме экстремального разгона, мы скоро узнаем.

Gigabyte GA-Z87-HD3

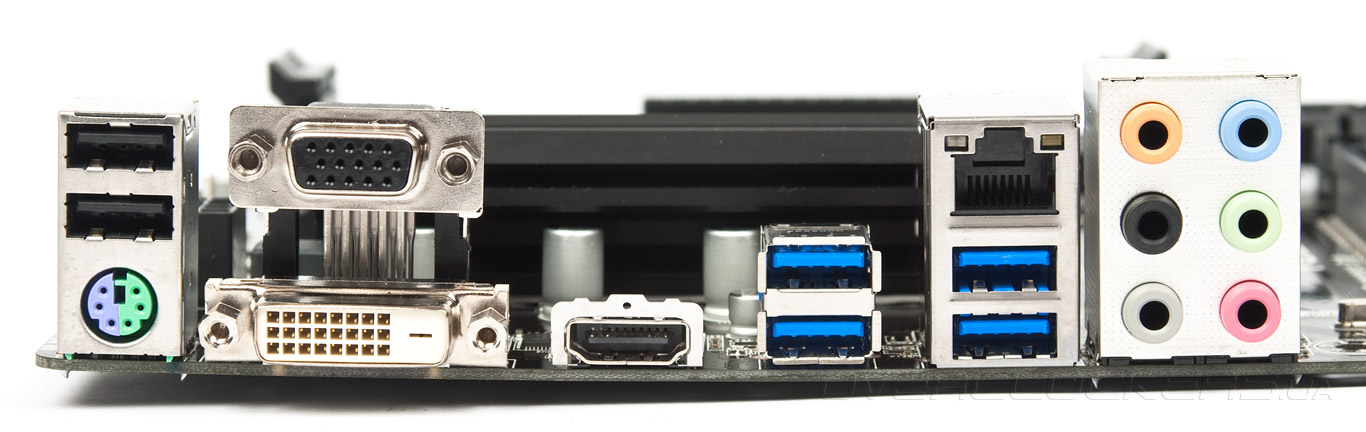

На задней панели присутствуют все современные гнёзда. Претензии предъявить можно к малому числу USB ревизии 2.0 и отсутствующему S/PDIF, ведь места под что-либо из этого списка явно достаточно. На PCB GA-Z87-HD3 находятся целых два конвертера сигналов — PTN3360D и ASM1442. Обычно мы наблюдали один из них, но чтобы два сразу — это впервые порт HDMI удостоился такой чести. Видимо, один из них будет использоваться при подключении переходника DVI-D–HDMI.

Gigabyte GA-Z87-HD3

За время осмотра дизайна у нас не возникло к продукту никаких существенных нареканий, самым же интересным является вопрос прочности преобразователя напряжения для ЦП. Но пока давайте посмотрим на возможности UEFI, и выясним, не скажутся ли его упрощения на возможностях разгона.
