Обзор и тестирование недорогой игровой материнский платы Gigabyte G1.Sniper H6 для процессоров Intel Haswell

Любители компьютерных игр — достаточно обширная категория пользователей домашних персональных компьютеров, предъявляющих определенные требования к компьютерным комплектующим. Например, если рассматривать ожидания геймеров от системных плат, то последние обязательно должны поддерживать современные производительные процессоры, обладать достаточной, но не избыточной функциональностью, предлагать возможности для повышения быстродействия и при всем при этом иметь умеренную стоимость. В качестве конкурентных преимуществ приветствуется наличие продвинутых звуковой и сетевой подсистем. Именно по таким канонам сконструированы системные платы Gigabyte серии G1., среди которых присутствуют как модификации верхнего ценового диапазона наподобие GA-Z97X-Gaming 7, так и относительно недорогие модели. Героиней нашего сегодняшнего обзора стала Gigabyte G1.Sniper H6 — игровая материнская плата начального уровня.

Gigabyte G1.Sniper H6

В новинке есть все то, что ценят геймеры: поддержка производительной платформы Intel LGA1150 и неплохие возможности расширения, что вместе с наличием функций разгона и умеренной ценой делает системную плату неплохой основой для построения недорого игрового ПК. Так ли это — мы с вами узнаем в процессе сегодняшнего обзора, а прямо сейчас предлагаю взглянуть на технические характеристики Gigabyte G1.Sniper H6.

Модель Gigabyte G1.Sniper H6
Чипсет Intel H97
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/, максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI 2 (ITE IT8892E)
Встроенное видеоядро (в процессор) Intel HD Graphics
Видеоразъемы D-Sub, DVI-D, HDMI
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (4 разъема на задней панели, Intel H97)
7 x 2.0 (3 разъема на задней панели, Intel H97)
ATA-133
Serial ATA 6 х SATA 6 Гбит/с (Intel H97)
SATA Express
eSATA
RAID 0, 1, 5, 10 (Intel H97)
Встроенный звук Realtek ALC1150 (7.1, HDA), TI Burr Brown OPA2134
S/PDIF Коаксиальный, оптический
Встроенная сеть Qualcomm Atheros Killer E2201 (Gigabit Ethernet)
Thunderbolt
FireWire
COM 1 (внутренний)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 225
Дополнительные возможности AMP-UP Audio, DAC-UP USB, Game Controller, поддержка AMD CrossFireX


Комплект поставки

Коробка, в которой продается материнская плата G1.Sniper H6, имеет весьма компактные размеры. Лаконичный дизайн упаковки выполнен в духе концепции G1 Looks, характерной для новейших игровых системных плат Gigabyte.

Gigabyte G1.Sniper H6

В отличие от лицевой стороны, практически не несущей полезной информации, тыльная поверхность коробки изобилует разнообразными сведениями. Здесь приведена конфигурация задней панели и краткая спецификация новинки, а также представлено изображение системной платы с указанием ее ключевых конструктивных особенностей, о которых я обязательно поведаю в процессе сегодняшнего обзора.

Gigabyte G1.Sniper H6

Комплект поставки Gigabyte G1.Sniper H6 нельзя назвать разнообразным, тем не менее, в нем нашлось место для:
  • подробного руководства пользователя;
  • инструкции по сборке системного блока;
  • DVD-диска с драйверами и ПО;
  • двух стяжек для укладки шнуров внутри системного блока;
  • набора наклеек для маркировки интерфейсных кабелей;
  • заглушки на заднюю панель I/O Shield;
  • четырех кабелей SATA 6 Гбит/с.
Gigabyte G1.Sniper H6

Набор аксессуаров ничем не отличается от большинства продуктов среднего ценового диапазона за исключения наличия пары двухсторонних «липучек», выполняющих функции стяжек для укладки шнуров внутри системного блока, а также кабелей SATA 6 Гбит/с в прозрачной силиконовой оболочке.


Дизайн

Одной из ключевых особенностей Gigabyte G1.Sniper H6 является использование в качестве системной логики микросхемы Intel H97, которая отличается от чипсета Intel Z97 отсутствием официальной поддержки конфигураций из двух и более графических ускорителей, а также некоторыми ограничениями по части разгона. Материнская плата выполнена в формате АТХ, ее размеры составляют 305x225 мм, а для крепления к шасси корпуса системного блока используются семь монтажных отверстий. Таким образом, правый край РСВ, на котором распложены слоты ОЗУ и разъем питания АТХ24 будет надежно зафиксирован. Элементная база новинки соответствует внутреннему стандарту Ultra Durable, который гармонирует повышенную надежность.

Gigabyte G1.Sniper H6

Электронные компоненты с обратной стороны устройства практически отсутствуют, так что никаких проблем с установкой даже самых массивных кулеров быть не должно.

Gigabyte G1.Sniper H6

Новинка поддерживает любые процессоры Intel в исполнении LGA1150, чипсет Intel H97 обеспечивает возможности разгона путем повышении множителя, тогда как изменение базовой частоты остается прерогативой старшей системной логики Intel — Z97. Gigabyte G1.Sniper H6 располагает четырьмя слотами DIMM для установки модулей оперативной памяти DDR3. Суммарный объем ОЗУ достигает 32 ГБ, а ее тактовая частота не может превышать 1600 МГц, опять-таки, из-за ограничений чипсета. Для организации графической подсистемы служит единственный разъем PCI Express 3.0 х16, подключенный к центральному процессору. Второй слот PCI Express 2.0 x16 подсоединен к системной логике и работает в режиме x16@x4, тем самым позволяя эксплуатировать графические ускорители и организовывать связки видеокарт AMD CrossFireX. С целью расширения функциональности Gigabyte G1.Sniper H6 можно задействовать два разъема PCI-E 2.0 x1 и пару слотов PCI, за работу которых отвечает дополнительный контроллер ITE IT8892E. К слову, при использовании хотя бы одного из портов PCI-E 2.0 x1 разъем PCI Express 2.0 x16 автоматически переходит в режим x16@x1.

Gigabyte G1.Sniper H6

Дисковая подсистема «материнки» представлена шестью чипсетными портами SATA 6 Гбит/с, позволяющими использовать функцию кэширования Intel Smart Response и строить массивы RAID. К сожалению, Gigabyte G1.Sniper H6 лишена поддержки SATA Express, так что пользователям, планирующим эксплуатировать новейшие высокоскоростные SSD с таким интерфейсом, следует обратить внимание на старшие модели системных плат Gigabyte серии G.1. Рядом с разъемами SATA находятся две микросхемы с управляющим микрокодом, правда, возможность ручного выбора EEPROM отсутствует, но автоматика самостоятельно переключается на резервную прошивку в случае сбоя в работе основного чипа с UEFI.

Gigabyte G1.Sniper H6

Отдельного упоминания заслуживает звуковая подсистема AMP-UP Audio, которая должна обеспечивать повышенное качество звучания по сравнению с рядовыми продуктами. В ее основе лежит современный 7.1 HAD-кодек Realtek ALC1150, накрытый металлическим экраном, участок РСВ, на котором находятся компоненты звукового тракта, отделен от остальной части печатной платы изолирующим зазором. Токопроводящие дорожки левого и правого каналов аудиоконтроллера разнесены по разным слоям РСВ, а в низкочастотных цепях используются качественные японские конденсаторы производства Nichicon. Но, безусловно, одной из самых интересных особенностей звуковой подсистемы является возможность замены операционного усилителя. Изначально в «кроватку» установлен ОУ Burr Brown OPA2134 производства Texas Instruments, который можно заменить на любой другой в корпусе DIP-8, подходящий по электрическим характеристикам. Также, пользователи могут изменять уровень выходного сигнала с помощью специального микропереключателя GAIN.

Gigabyte G1.Sniper H6

Сетевая подсистема Gigabyte G1.Sniper H6 базируется на чипе Killer E2201 производства Qualcomm Atheros, который подсоединяется к системной логике с помощью шины PCI-E 2.0 x1. Контроллер поддерживает работу в сетях Gigabit Ethernet и вместе с программным продуктом Killer Network Manager обеспечивает автоматическую приоритезацию трафика при доступе игровых приложений в Интернет. Для подключения разнообразной периферии служат шесть чипсетных разъемов USB 3.0, из которых четыре штуки выведены на заднюю панель, и семь портов USB 2.0. На задней панели расположились два интерфейса USB 2.0 и один порт DAC-UP USB, обеспечивающий стабильное и свободное от помех питание для внешних аудиокарт, тогда как оставшиеся четыре канала USB 2.0 выполнены в виде внутренних разъемов на поверхности РСВ. В итоге, задняя панель материнской платы содержит:
  • два порта USB 2.0;
  • комбинированный разъем PS/2;
  • коаксиальный выход S/PDIF;
  • видеовыходы D-Sub и DVI-D;
  • разъем DAC-UP USB;
  • четыре порта USB 3.0;
  • цифровой видеовыход HDMI;
  • сетевую розетку RJ-45;
  • оптический порт S/PDIF Out;
  • пять аналоговых аудиовыходов.
Gigabyte G1.Sniper H6

Нельзя не отметить наличие сразу трех видеовыходов, которые могут работать одновременно, а также присутствие коаксиального и оптического портов S/PDIF, предназначенных для подключения цифровых аудиоресиверов. Таким образом, набор интерфейсов Gigabyte G1.Sniper H6 позволяет полностью реализовать заложенные в продукт возможности расширения, тогда как отсутствие поддержки беспроводных сетей вполне закономерно для продукта среднего ценового диапазона.

Материнская плата также оснащена четырьмя четырехконтактными разъемами для подключения вентиляторов с поддержкой ШИМ, а ее система охлаждения состоит из пары радиаторов. Компактный охладитель, на который нанесен логотип G1 Looks, отводит тепло от микросхемы системной логики.

Gigabyte G1.Sniper H6

Подсистема питания охлаждается небольшим радиатором, который изготовлен из сплава алюминия. Несмотря на достаточно миниатюрные размеры охладитель демонстрирует достаточную эффективность как в штатном режиме, так и при умеренном разгоне.

Gigabyte G1.Sniper H6

На подошву радиатора нанесена термопрокладка, передающая тепло от силовых элементов VRM, элементы системы охлаждения крепятся подпружиненными пластиковыми пистонами, которые, обеспечивают небольшое усилие прижима, а также могут сломаться в процессе демонтажа радиаторов.

Gigabyte G1.Sniper H6

Что касается силовой подсистемы Gigabyte G1.Sniper H6, то она несмотря на использование восьмиконтактного разъема дополнительного питания не имеет существенного запас прочности.

Gigabyte G1.Sniper H6

Преобразователь напряжения выполнен по четырехканальной схеме, в каждой их фаз установлено по три полевых транзистора с малым сопротивлением открытого канала, а за управление отвечает цифровой ШИМ-контроллер ISL9582 производства Intersil. Конечно, такой VRM вряд ли обеспечит рекордный разгон, но, тем не менее, покупатели могут рассчитывать на некоторое повышение быстродействия серийных Haswell серии «К», у которых частотный потенциал все равно ограничивается эффективностью термоинтерфейса между полупроводниковым кристаллом и металлической крышкой.

UEFI Setup

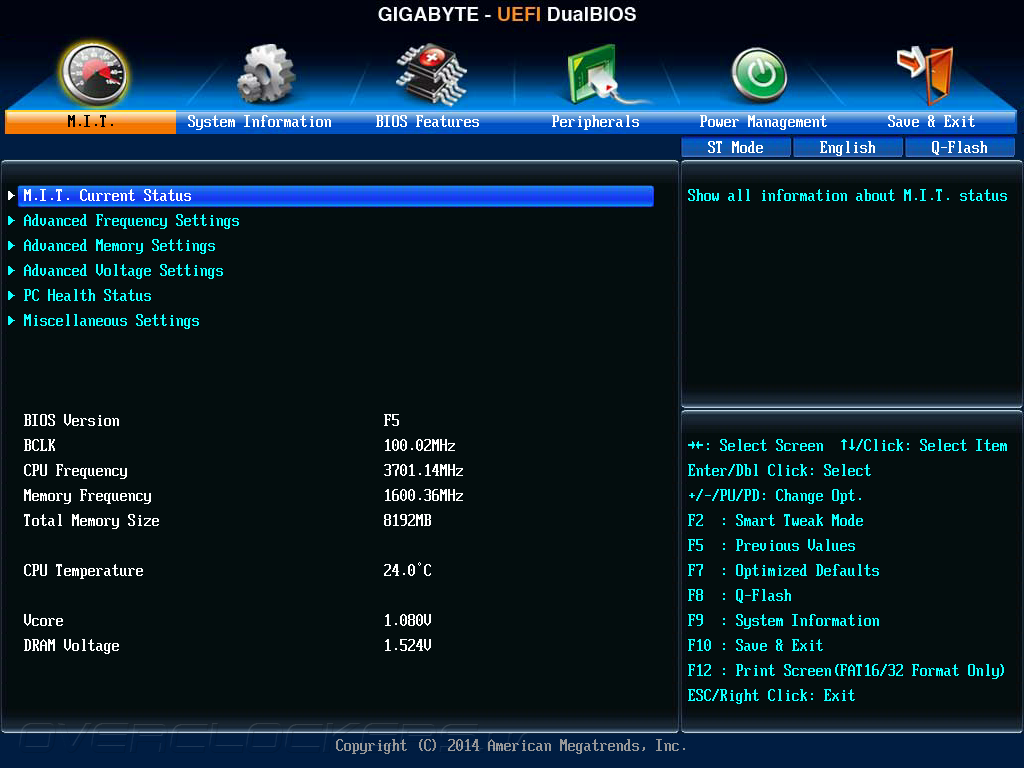

Прошивка системной платы G1.Sniper H6 базируется на управляющем микрокодe UEFI разработки компании AMI. Организация и дизайн интерфейса меню настройки хорошо нам знакомы из предыдущих обзоров «материнок» Gigabyte. После входа в UEFI Setup открывается окно Startup Guide, которое позволяет выбрать язык отображения, задать дату и время, установить порядок инициализации загрузочных устройств, а также настроить режим работу дисковой подсистемы, включить опцию быстрой загрузки или задать режим отображения меню настройки.

Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6

С помощью «горячих клавиш» можно вызывать утилиту Q-Flash для обновления управляющего микрокода, просмотреть основную системную информацию, а также сохранить до восьми наборов с настройками прошивки с возможностью их последующей загрузки.

Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6

Функциональность меню Startup Guide вряд ли способно удовлетворить даже самых непритязательных пользователей, поэтому, для настройки быстродействия и возможностей расширения придется прибегнуть к помощи классического режима работы UEFI Setup. Раздел M.I.T. — Mainboard Intelligent Tweaker — служит для управления разгоном, отображения параметров системного мониторинга и управления работой «карлсонов». Здесь же выводятся сведения о версии управляющего микрокода и режимах работы основных компонентов.

Gigabyte G1.Sniper H6

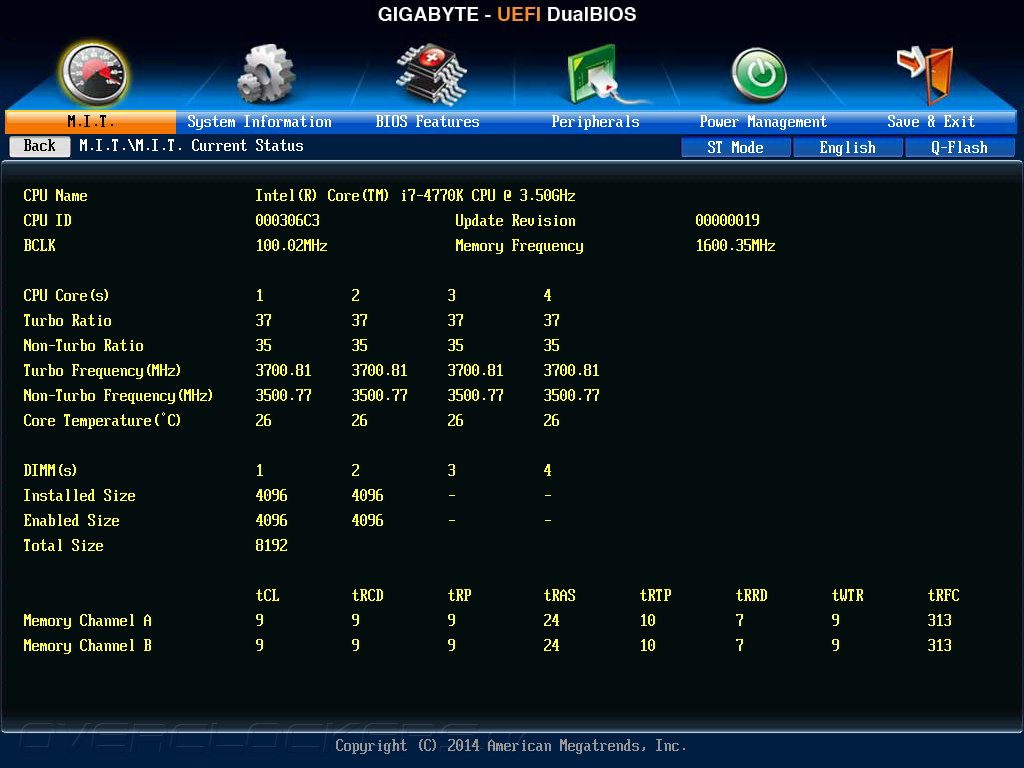

Во вкладке M.I.T. Current Status отображается подробная информация о текущем режиме быстродействия центрального процессора и температуре вычислительных ядер, а также параметрах функционирования подсистемы оперативной памяти.

Gigabyte G1.Sniper H6

Подраздел Advanced Frequency Settings, как следует из названия, отвечает за управление тактовыми частотами CPU и модулей ОЗУ. Здесь же задается работа функции авторазгона CPU Upgrade, предлагающей один из предустановленных профилей повышенного быстродействия.

Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6

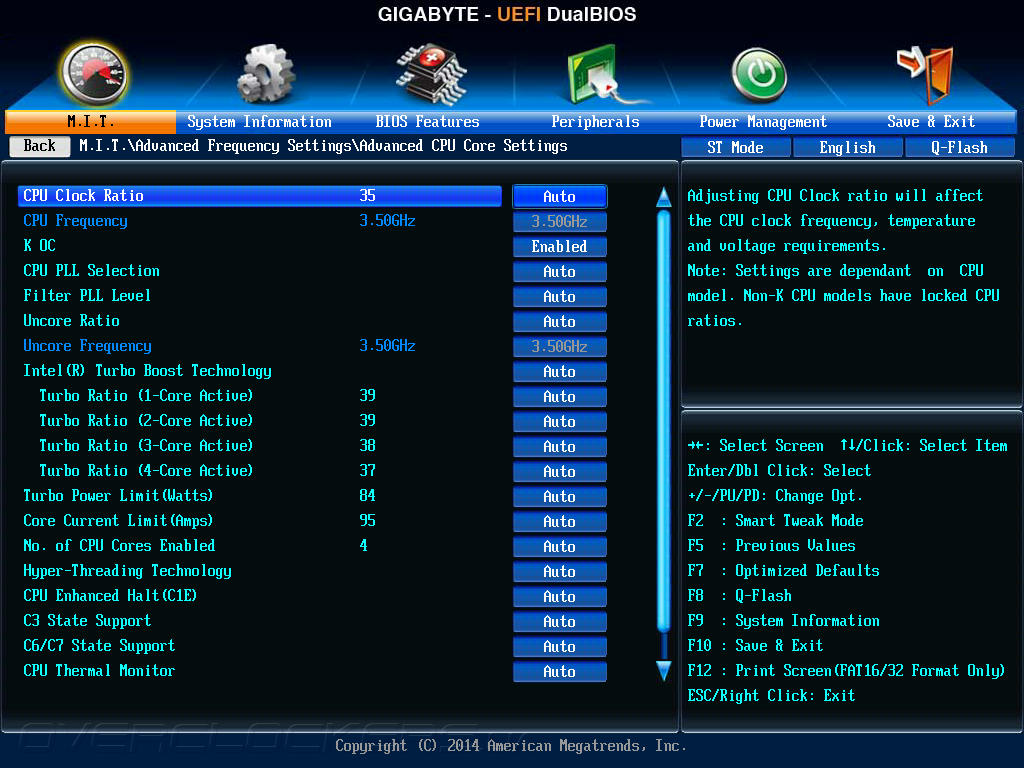

В подменю Advanced CPU Core Settings находится управление множителем Uncore-части центрального процессора, тонкие настройки технологии Intel Turbo Boost и функций энергосбережения. Здесь же задаются лимиты потребляемой мощности и количество активных вычислительных ядер.

Gigabyte G1.Sniper H6

За настройки подсистемы ОЗУ отвечает вкладка Advanced Memory Settings, где пользователи могут задавать тактовую частоту модулей памяти, менять дополнительные параметры, а также регулировать тайминги для каждого из двух каналов ОЗУ.

Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6

Управление питанием на всех основных компонентах сосредоточено в подразделе Advanced Voltage Settings, в котором содержатся вложенные меню, отвечающие за регулировку напряжения на процессоре, микросхеме системной логики и модулях оперативной памяти. Здесь же находится опция CPU VRIN Loadline Calibration, которая компенсирует падение напряжения на центральном процессоре при высокой нагрузке. Отмечу, что такая запутанная структура усложняет навигацию по меню, а что мешает разработчикам вынести все пункты меню в корневой раздел — до сих пор остается загадкой.

Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6

Перечень параметров, доступных для регулировки во вкладке Advanced Voltage Settings, а также их диапазоны и шаги изменений приведены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU VRIN External Override 1,0–2,3 0,01
CPU Vcore 0,5–1,8 0,001
CPU Vcore Offset –0,3…+0,4 0,001
CPU Graphics Voltage (VAGX) 0,5–1,7 0,001
CPU Graphics Voltage Offset –0,3…+0,4 0,001
CPU Ring Voltage 0,8–1,8 0,001
CPU Ring Voltage Offset –0,3…+0,4 0,001
CPU System Agent Voltage –0,3…+0,4 0,001
CPU I/O Analog Voltage –0,3…+0,4 0,001
CPU I/O Digital Voltage –0,3…+0,4 0,001
PCH Core 0,65–1,3 0,005
PCH IO 1,05–1,9 0,05
DRAM Voltage (CH A/B) 1,16–2,10 0,02

Управление работой вентиляторов и вывод показаний аппаратного мониторинга реализованы в подмненю PC Health Status, в котором отображаются значения семи напряжения, двух температур и четырех скоростей вращения крыльчаток охладителей. Здесь же задается граничная температура центрального процессора и настраивается режим работы крыльчаток охладителей, для которых пользователи могут выбрать один из предустановленных профилей, либо отрегулировать обороты вручную.

Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6

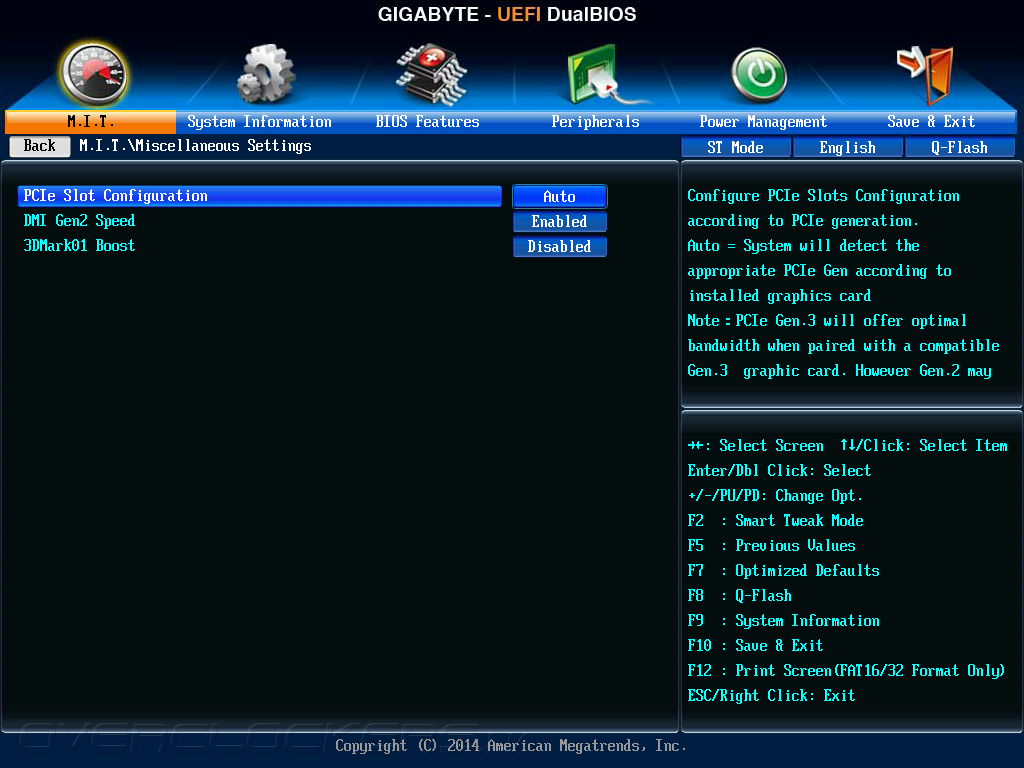

Наконец, подраздел Miscellaneous Settings содержит в себе управление режимом работы шины PCI Express и активацию функции 3DMark01 Boost, предназначенной для повышения результатов в некоторых старых бенчмарках.

Gigabyte G1.Sniper H6

На вкладке System Information выводится подробная информация о версии управляющего микрокода, задаются дата и время, а в меню BIOS Features настраиваются параметры процесса загрузки и задаются параметры безопасности.

Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6

За управление функциями расширения материнской платы отвечает раздел Peripherals, вкладка Power Management предназначена для настройки параметрами электропитания, и, наконец, меню Save&Exit, как следует из названия, предназначен для сохранения настроек UEFI, а также загрузки параметров по умолчанию.

Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6

Помимо классического интерфейса меню настройки системной платы имеет графический режим Smart Tweak HD, оптимизированный для работы с «мышью» и отображения на мониторах с разрешением Full HD. В центре окна меню настройки сосредоточены органы управления, которые со всех сторон обрамляют четыре информационные панели. На них выводятся показания аппаратного мониторинга, подробные сведения об управляющем микрокоде, а также текущие параметры быстродействия.

Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6

Что касается удобства использования Smart Tweak HD, то новичкам он наверняка придется по вкусу, тогда как опытные пользователи, скорее всего, предпочтут классический режим, организация которого близка к привычным BIOS старых системных плат.


Комплектное ПО

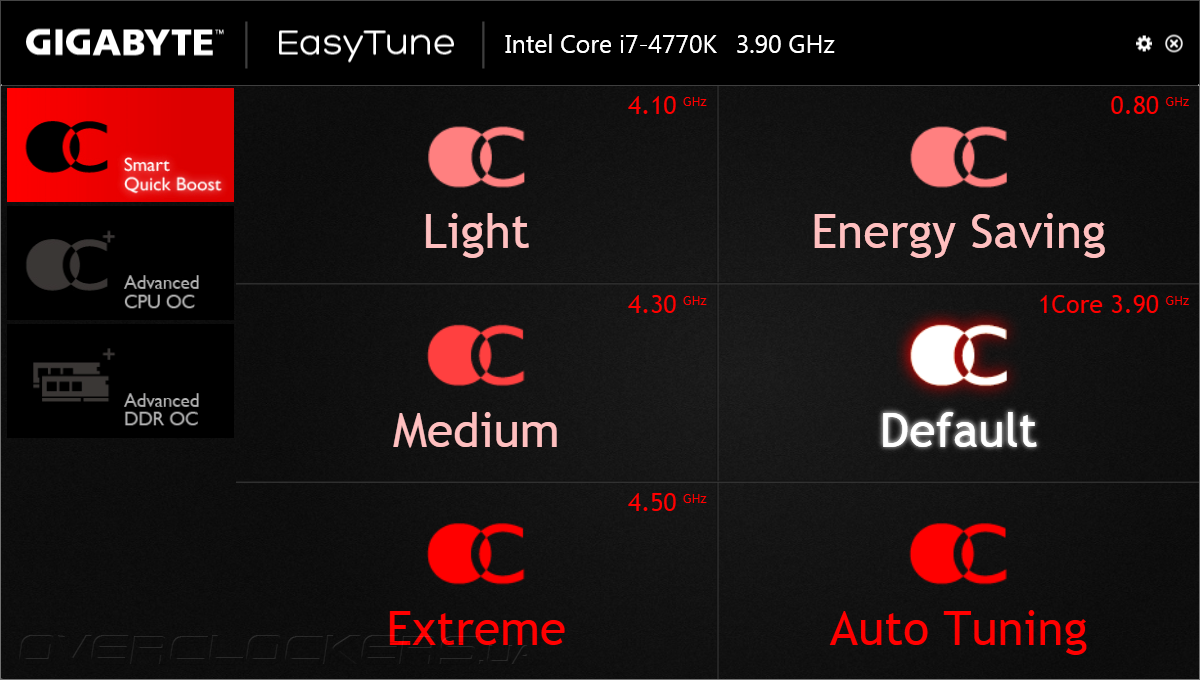

Материнская плата комплектуется DVD-диском, на котором записаны все необходимые драйверы и набор разнообразного ПО. Среди всех программ выделяется утилита Easy Tune, предназначенная для управления оверклокингом. Вкладка Smart Quick Boost позволяет выбрать один из трех предустановленных профилей разгона, установить режим пониженного энергопотребления, либо запустить функцию Auto Tuning, которая самостоятельно подберет оптимальные параметры производительности.

Gigabyte G1.Sniper H6

Вкладка Advanced CPU OC служит для управления параметрами разгона центрального процессора. Здесь задаются значения коэффициентов умножения каждого из вычислительных ядер, а также регулируются напряжения на всех основных компонентах системы.

Gigabyte G1.Sniper H6

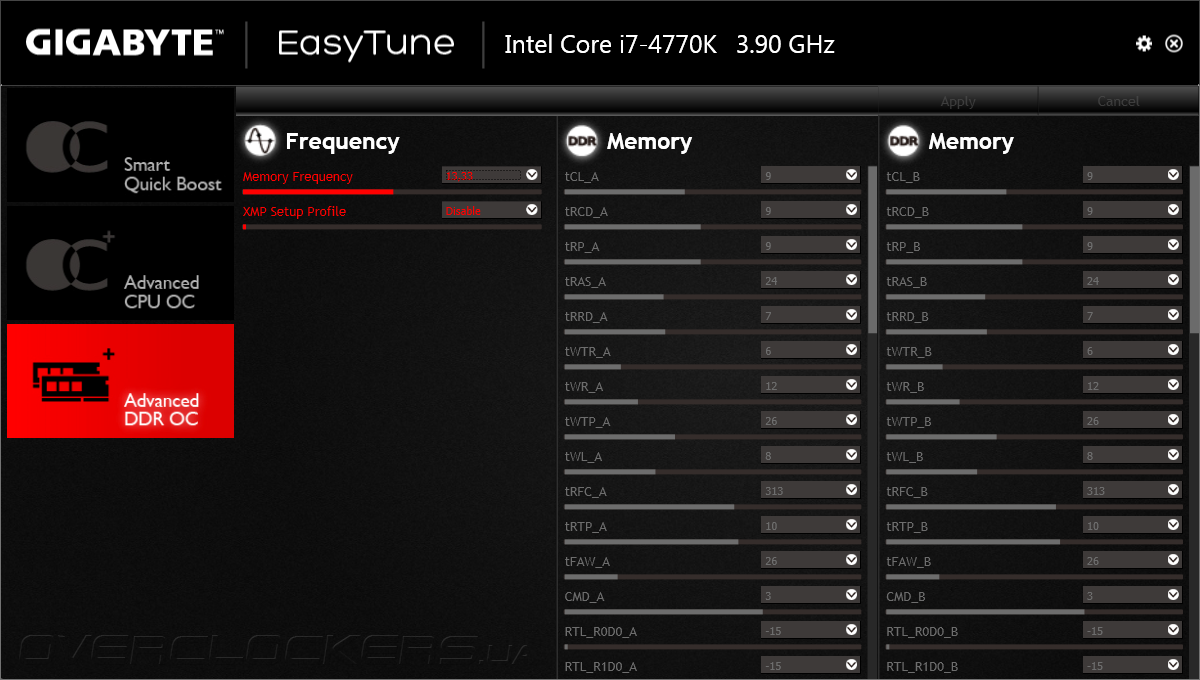

Для управления режимом работы подсистемы ОЗУ предназначена вкладка Advanced DDR OC, на которой устанавливается тактовая частота оперативной памяти, а также включаются профили X.M.P. Что касается настроек таймингов, то в текущей версии программы эта возможность не функционирует.

Gigabyte G1.Sniper H6

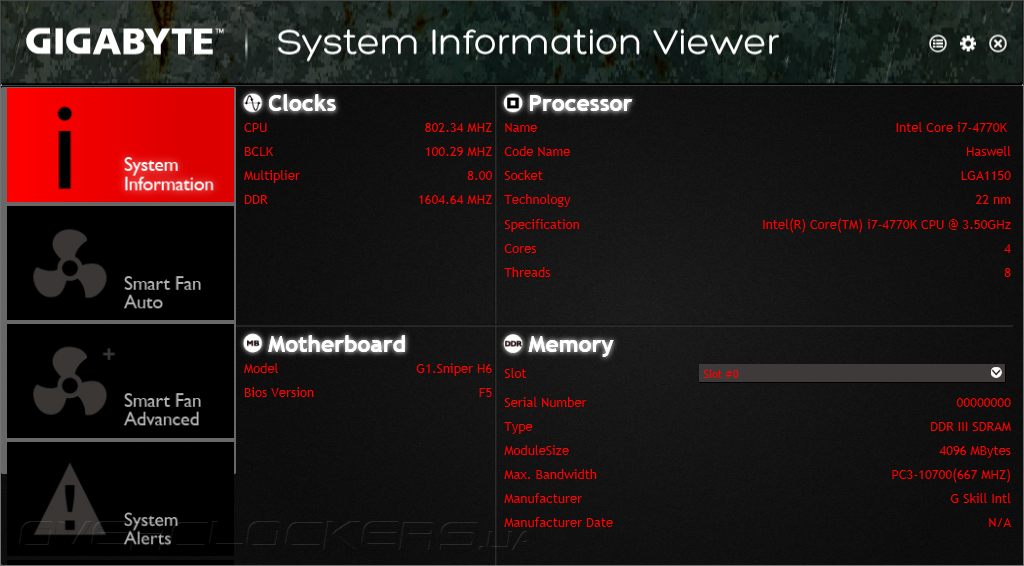

Задачи аппаратного мониторинга возложены на программу System Information Viewer. Среди ее возможностей значится вывод подробной информации об установленных компонентах и их режимах работы.

Gigabyte G1.Sniper H6

Утилита позволяет управлять режимами работы вентиляторов, для которых на вкладке Smart Fan Auto предлагается выбор одного из четырех предустановленных профилей быстродействия, а в разделе Smart Fan Advanced пользователи могут настроить частоту вращения «карлсонов» в зависимости от температуры, либо задать желаемый режим вручную.

Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6

C помощью программы System Information Viewer во вкладке Alert доступна возможность контроля мгновенных показаний датчиков системного мониторинга, а также настройки порогов срабатывания сигнализации в случае превышения допустимых значений, а в подменю Record пользователи могут отслеживать динамику изменения параметров аппаратных сенсоров.

Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6

Среди программного обеспечения, которое поставляется вместе с материнской платой G1.Sniper H6, любителей компьютерных игр может заинтересовать утилита Game Controller. Эта программа позволяет записывать макросы клавиатуры, управлять чувствительностью мыши и задавать горячую клавишу, которая включает «снайперский режим», то есть понижает скорость движения курсора, что облегчает прицеливание в шутерах.

Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6

Наконец, для управления полосой пропускания сетевого подключения служит программа Killer Network Manager.

Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6

С ее помощью пользователи могут управлять приоритетами доступа приложений, контролировать использование пропускной способности сетевого соединения, а также ограничивать скорость передачи данных и просматривать подробные сведения о подключении к Интернет.

Тестовый стенд

Измерение быстродействия и оценка запаса прочности материнской платы Gigabyte G1.Sniper H6 проходила в составе тестового стенда следующей конфигурации:
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 9.5.0.1367;
  • драйвер видеокарты: NVIDIA GeForce 340.43.
Во время тестов процессорные функции энергосбережения и технология Intel Turbo Boost функционировали в штатном режиме, подсистема ОЗУ работала на частоте 1600 МГц с таймингами 9-9-9-24-1T. В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. Конкуренцию новинке в тестах производительности составили системные платы ASUS Maximus VII Impact, Maximus VII Hero, Maximus VII Ranger, H97-Pro Gamer, Sabertooth Z87, MSI Z97 Gaming 5, Z97I Gaming AC и Z97 Gaming 9 AC. Во время тестирования «материнки» работали под управлением таких версий прошивок:
  • Gigabyte G1.Sniper H6 (UEFI Setup F5 от 26.06.2014);
  • ASUS Maximus VII Impact (UEFI Setup 0412 от 01.10.2014);
  • ASUS Maximus VII Ranger (UEFI Setup 1003 от 24.06.2014);
  • ASUS Maximus VII Hero (UEFI Setup 0904 от 23.06.2014);
  • ASUS H97-Pro Gamer (UEFI Setup 2105 от 14.07.2014);
  • ASUS Sabertooth Z87 (UEFI Setup 1901 от 15.04.2014);
  • MSI Z97 Gaming 5 (UEFI Setup 1.5B1 от 16.07.2014);
  • MSI Z97 Gaming 9 AC (UEFI Setup 1.7B2 от 21.10.2014);
  • MSI Z97I Gaming AC (UEFI Setup 1.2 от 27.06.2014).
Измерение быстродействия тестовых стендов проводилось с помощью следующего программного обеспечения:
  • IDA64 4.60.3100 (Cache & Memory benchmark);
  • Futuremark PCMark 8 v2.0.2028
  • Futuremark 3DMark v 1.3.708;
  • Batman: Arkham City;
  • Total War: Rome II.
Каждый из тестов повторялся не менее трех раз, по результатам которых вычислялось среднее значение.


Разгонный потенциал

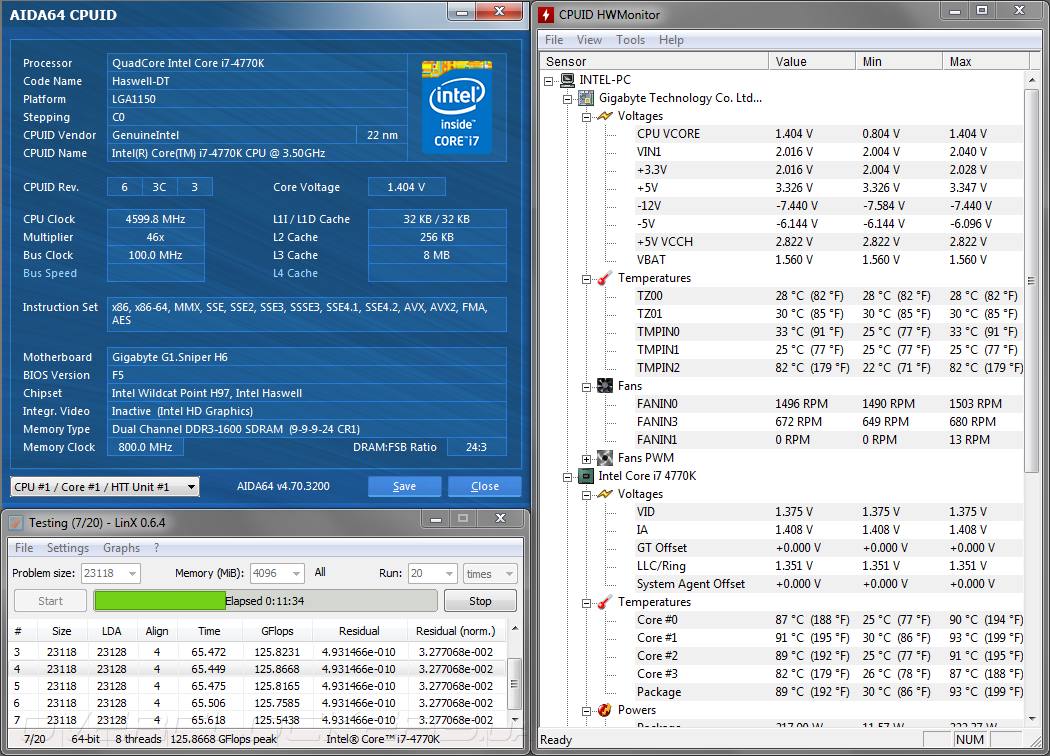

Глядя на скромный VRM и небольшой радиатор подсистемы питания, которыми оснащена Gigabyte G1.Sniper H6, я не ожидал от системной платы выдающегося оверклокерского потенциала. Между тем новинке удалось разогнать лабораторный процессор Intel Core i7-4770K до 4600 МГц, достигнув уровня, который обычно покоряется качественным «материнкам» на базе чипсета Intel Z97. Во время эксперимента напряжение CPU VRIN повышалось до 1,9 В, на вычислительные ядра подавалось Vcore=1,4 В, а Uncore-часть работала на частоте 4400 МГц с напряжением 1,325 В. Во время запуска стресс-теста LinX 0.6.4 температура процессорных ядер достигала 93° С, что можно считать приемлемым значением для 22-нм Intel Haswell.

Gigabyte G1.Sniper H6

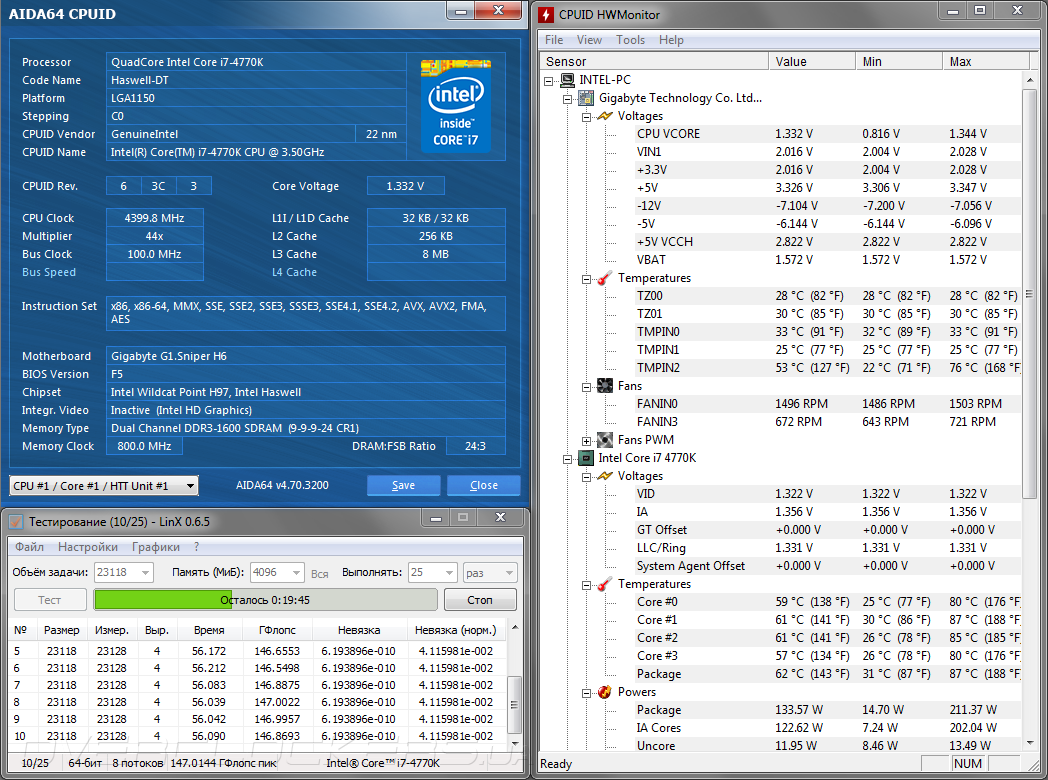

Оверклокерские достижение G1.Sniper H6 достойны похвалы, но стоило запустить LinX 0.6.5 с поддержкой инструкций AVX2.0, как разгон центрального процессора пришлось существенно понижать. В противном случае воздушный кулер не справлялся с отводом тепла, вследствие чего включался режим пропуска тактов. Полной стабильности удалось достичь лишь на частоте 4400 МГц при Vcore, равном 1,33 В, что, в свою очередь, позволило уменьшить напряжение CPU VRIN до 1,85 В. Тем временем системный агент и кэш 3-го уровня работали синхронно с вычислительными ядрами на частоте 4400 МГц.

Gigabyte G1.Sniper H6

Так как системная логика не позволяет управлять базовой частотой и разгонять подсистему ОЗУ свыше 1600 МГц — мне оставалось лишь перейти к рассмотрению возможностей новинки по автоматическому повышению быстродействия. Для этих целей можно задействовать опцию CPU Upgrade в меню настройки, но гораздо удобнее воспользоваться функцией Smart Quick Boost утилиты Easy Tune. К услугам пользователей предлагаются три профиля, повышающих тактовую частоту центрального процессора от 4100 МГц до 4500 МГц включительно с шагом в 200 МГц. В процессе автоматического разгона подсистема ОЗУ осталась работать в номинальном режиме, а частота Uncore-части увеличивалась до 4000 МГц. К сожалению, из трех профилей работоспособным оказался только Light, повышающий частоту процессора до 4100 МГц при напряжении 1,21 В, а в двух других случаях тот же уровень Vcore оказался недостаточным для нормального функционирования CPU.

Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6Gigabyte G1.Sniper H6


Тестирование звуковой подсистемы

Для оценки качества реализации аудиотракта материнской платы Gigabyte G1.Sniper H6 использовалась программа RightMark Audio Analizer версии 6.4.0. Линейный аудиовыход системной платы соединялся с линейным входом внешней звуковой карты ASUS Xonar U7, тестирование проводилось в двух режимах: с частотой дискретизации 44,1 кГц при разрядности сигнала 16 бит, а также при 48 кГц/24 бит. В нижеследующей таблице приведены результаты тестирования аудиоподсистемы новинки, сопоставленные с характеристиками звуковых трактов материнских плат ASUS Maximus VII Ranger и MSI Z97 Gaming 5.

  Gigabyte G1.Sniper H6 (ALC1150) 44,1 КГц/16 бит   Gigabyte G1.Sniper H6 (ALC1150) 48 КГц/24 бит   ASUS Maximus VII Impact (ALC1150) 44,1 КГц/16 бит   ASUS Maximus VII Impact (ALC1150) 48 КГц/24 бит   MSI Z97 Gaming 5 (ALC1150) 44,1 КГц/16 бит   MSI Z97 Gaming 5 (ALC1150) 48 КГц/24 бит
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ +0,30, +0,18 Отлично +0,28, +0,19 Отлично +0,23, +0,10 Отлично +0,26, +0,07 Очень хорошо +0,20, –0,13 Очень хорошо +0,21, –0,09 Очень хорошо
Уровень шума, дБ (А) –91,9 Очень хорошо –92,8 Очень хорошо –89,5 Хорошо –94,0 Очень хорошо –91,2 Очень хорошо –91,4 Очень хорошо
Динамические диапазон, дБ (А) 88,7 Хорошо 93,3 Очень хорошо 89,6 Хорошо 93,6 Очень хорошо 88,2 Хорошо 91,4 Очень хорошо
Гармонические искажения, % 0,0084 Очень хорошо 0,0065 Очень хорошо 0,003 Отлично 0,0036 Очень хорошо 0,0082 Очень хорошо 0,007 Очень хорошо
Гармонические искажения + шум, дБ(A) –78,0 Средне –81,0 Хорошо –82,4 Хорошо –82,9 Хорошо –77,7 Средне –79,8 Средне
Интермодуляционные искажения + шум, % 0,016 Очень хорошо 0,013 Очень хорошо 0,0099 Очень хорошо 0,007 Отлично 0,015 Очень хорошо 0,011 Очень хорошо
Взаимопроникновение каналов, дБ –82,2 Очень хорошо –85,2 Очень хорошо –84,7 Отлично –84,0 Очень хорошо –85,6 Отлично –83,7 Очень хорошо
Интермодуляции на 10 кГц, % 0,015 Очень хорошо 0,013 Очень хорошо 0,011 Очень хорошо 0,0076 Отлично 0,019 Очень хорошо 0,019 Очень хорошо
Общая оценка   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо

Результаты оценки аудиоподсистемы Gigabyte G1.Sniper H6 можно охарактеризовать как очень хорошие, но настоящее удовольствие от качества воспроизведения я получил при прослушивании эталонных композиций. Благодарить за это, в первую очередь, следует ОУ TI Burr Brown OPA2134, который обеспечивает отличный запас громкости, детальность звучания в динамичных сценах и минимальный уровень искажений. При этом не стоит забывать, что пользователи могут самостоятельно поэкспериментировать с заменой микросхемы операционного усилителя. Таким образом, концепция AMP-UP Audio себя полностью оправдала, в результате чего звуковой тракт новинки получился одним из лучших среди всех протестированных в нашей лаборатории материнских плат.


Результаты тестирования

Gigabyte G1.Sniper H6

Gigabyte G1.Sniper H6

Gigabyte G1.Sniper H6

Gigabyte G1.Sniper H6

По результатам измерения пропускной способности ОЗУ в программе AIDA64 новинка показала наименьше результаты во всех подтестах за исключением оценки латентности, где материнская плата Gigabyte заняла почетное третье место. Остается лишь надеяться, что быстродействие в прикладных программах окажется не столь низким.

Gigabyte G1.Sniper H6

Gigabyte G1.Sniper H6

Gigabyte G1.Sniper H6

Тестирование в комплексном бенчмарке Futuremark PCMark 8 дало понять, что ни малейших проблем со скоростью выполнения типичных повседневных задач у G1.Sniper H6 нет, системна плата справилась с задачами ничуть не хуже своих соперниц.

Gigabyte G1.Sniper H6

Gigabyte G1.Sniper H6

Gigabyte G1.Sniper H6

Судя по результатам материнской платы в графическом тестовом пакете Futuremark 3DMark в играх новинка должна обеспечить близкий к максимальному уровень быстродействия, во всяком случае, меньшая, чем у конкуренток скорость работы подсистемы ОЗУ никак не дала о себе знать.

Gigabyte G1.Sniper H6

Gigabyte G1.Sniper H6

При измерении частоты смены кадров в реальных игровых приложениях G1.Sniper H6 оказалась в числе лидеров по количеству fps в стратегии Total War: Rome II, тогда как в шутере Batman: Arkham City продемонстрировала неплохие, но далеко не рекордные результаты. Похоже, что в приложениях, требовательных к пропускной способности оперативной памяти, новинка может демонстрировать некоторое падение быстродействия, так что программистам Gigabyte следует потрудиться над оптимизацией управляющего микрокода.


Энергопотребление

Оценка энергопотребления тестовых стендов выполнялась при использовании прибора Basetech Cost Control 3000. С его помощью были измерены пиковые значения потребляемой мощности при прохождении стресс-теста LinX 0.6.5, а также среднее энергопотребление тестовых стендов в простое.

Gigabyte G1.Sniper H6

Измерения показали, что системную плату G1.Sniper H6 нельзя назвать очень экономичной: как в простое, так и при максимальной нагрузке новинка показала посредственный уровень энрегоэффективности. Очевидно, виной тому слабая оптимизация UEFI, а также невысокая эффективность процессорного VRM, иначе объяснить столь высокое энергопотребления «материнки», практически лишенной дополнительных контроллеров, весьма непросто.


Выводы

В целом по результатам сегодняшнего тестирования материнская плата Gigabyte G1.Sniper H6 оставила положительное впечатление. Применение несколько необычного как для игровых продуктов набора системной логики Intel H97 позволило вписать в достаточно скромную стоимость неплохую функциональность, в том числе продвинутую сетевую подсистему на базе чипа Killer E2201 и качественный звуковой тракт с возможностью замены ОУ. Нельзя не отметить стабильную прошивку и неплохое комплектное ПО, хотя, есть некоторые вопросы к Easy Tune по части управления таймингами ОЗУ. Что касается разгонного потенциала, то героиня сегодняшнего обзора показала весьма неплохие результаты, на фоне которых невозможность установки частоты ОЗУ свыше 1600 МГц выглядит несколько неприятно. Увы, такова плата за использование специфического чипсета. Также, есть вопрос к невысокой энергоэффективности и не лучшему быстродействию подсистемы оперативной памяти, которые дают повод задуматься разработчикам из Gigabyte об оптимизации UEFI.

Если говорить о целесообразности приобретения G1.Sniper H6, то за 160 долларов, которые просят за новинку в украинских интернет-магазинах, можно приобрести модели на базе системной логике Intel Z97, которые полноценно поддерживают функции разгона, но будут обладать несравненно меньшими возможностями расширения. Что касается игровых продуктов, основанных на альтернативных чипсетах, то материнская плата Gigabyte выигрывает у той же ASUS H97-Pro Gamer за счет меньшей на 20 долларов стоимости, тогда как при сравнении G1.Sniper H6 с сопоставимой по цене ASUS B85-Pro Gamer последняя не может похвастаться столь продвинутой сетевой и звуковой подсистемами, а также более скромными возможностями подсистемы хранения данных. Так что, покупка новинки в качестве основы для игрового ПК среднего уровня вполне оправдана!
