Обзор материнской платы Gigabyte G1.Sniper Z87. Обновление результатов сравнительного тестирования с участием стенда в режиме максимального разгона CPU и DRAM

Рынок диктует свои законы, и производители материнских плат во второй, обновлённой волне продуктов для платформы Intel LGA1150 стали выпускать особые, прежде кажущиеся неуместными, изделия. Особый интерес для них составляет аудитория геймеров, ведь вполне очевидно, именно они являются наиболее заинтересованными лицами в области обновления собственного аппаратного обеспечения. Разработчики из Gigabyte Technology решили развить вполне успешно созданный образ грамотного продукта в лице G1.Sniper 5 путём выпуска намного более облегчённой его версии, получившей название G1.Sniper Z87.

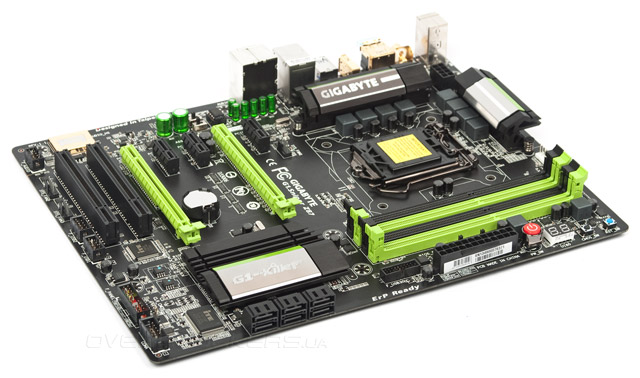

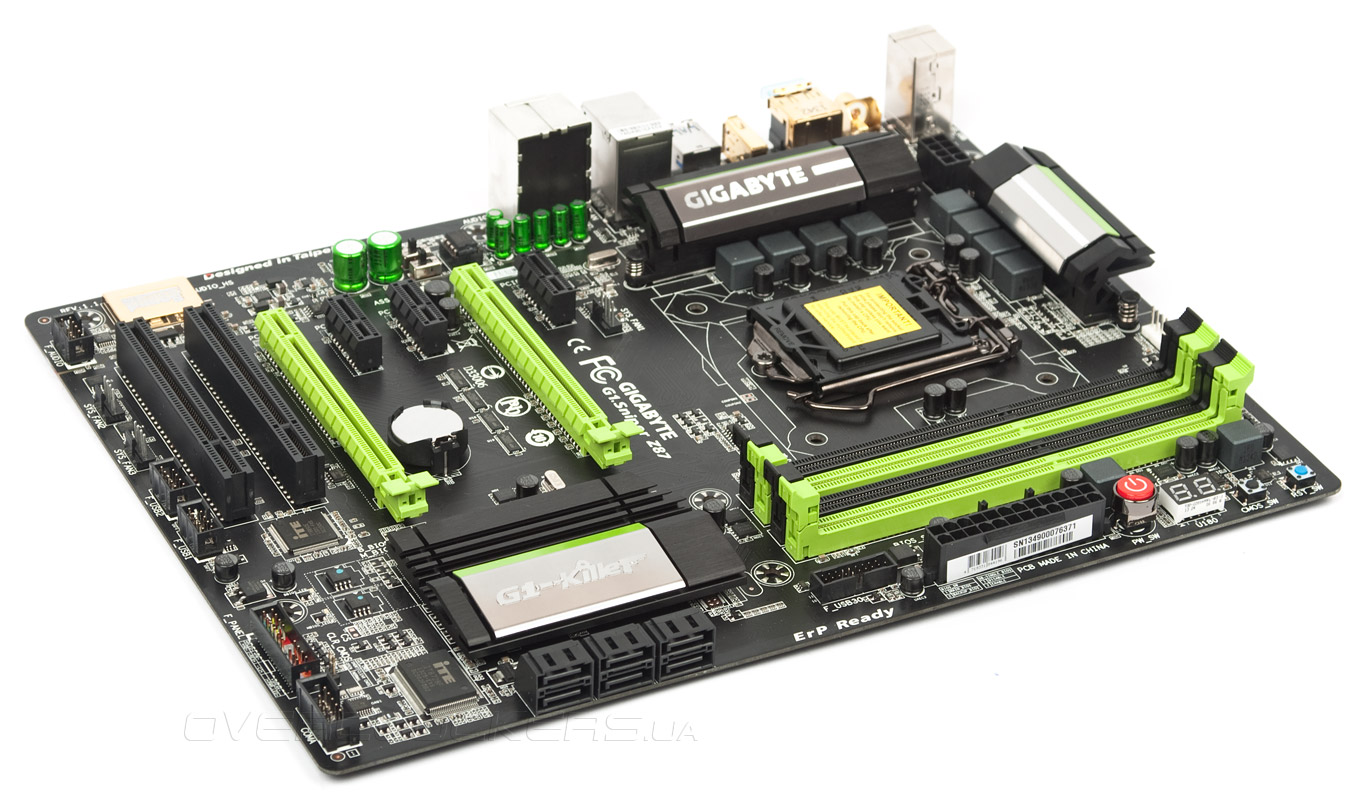

Gigabyte G1.Sniper Z87

Новая плата оказалась значительно меньше прежней, растеряла весь ряд дополнительных контроллеров, однако сохранила возможность управления в режиме использования открытого стенда и главные атрибуты «геймерского» сообщества — продвинутые аудио и сетевой модули. Всё это позволило значительно снизить итоговую стоимость, позволив продукту составить конкуренцию существующим ASRock Fatal1ty Z87 Killer или MSI Z87-G45 Gaming, уже завоевавшим определённую популярность на рынке. Впрочем, ряд характерных особенностей делают G1.Sniper Z87 действительно уникальным продуктом: грамотное размещение двух гнёзд PCI позволит склонить в свою сторону покупателей, обладающих старым оборудованием.

Характеристики

Модель Gigabyte G1.Sniper Z87 (rev. 1.1)
Чипсет Intel Z87
Процессорный разъем Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*(OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
3 x PCI Express 2.0 x1
Слоты PCI 2 (ITE IT8892E)
Встроенное видеоядро Intel HD Graphics P4600/4600
Видеоразъемы 1 x DisplayPort 1.2, 1 x HDMI 1.4a
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z87)
7 x 2.0 (3 разъёма на задней панели, Z87)
Serial ATA 6 x SATA 6 Гбит/с (Z87)
RAID 0, 1, 5, 10 (Z87)
Встроенный звук Creative Sound Blaster Recon3Di (2/5.1, HDA)
S/PDIF Оптический, коаксиальный (выход)
Сетевые возможности Qualcomm Atheros Killer E2201 (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 233
Дополнительные возможности Кнопки включения и перезагрузки, POST-индикатор, поддержка AMD 2-Way CrossFireX и NVIDIA 2-Way SLI, аппаратные переключатели режима работы звукового усилителя для выхода наушников (2,5x/6x), DIP-кроватка с предустановленным ОУ OPA2134, специализированный USB для подключения внешнего ЦАП


Упаковка и комплектация

Продукт поставляется в коробке средних размеров, основным тоном в оформлении теперь уже выступает чёрный. Всё так же центральную часть лицевой стороны занимает фото узла VRM, а нижний ряд полностью отведён для описания аппаратных особенностей реализации звуковой инфраструктуры и применения сетевого адаптера Killer серии E2200.

Gigabyte G1.Sniper Z87

Обратная сторона демонстрирует коллаж продукта с акцентами на различных узлах платы. Здесь же присутствует небольшая таблица с основными характеристиками и схематическое изображение задней панели устройства. В целом, информативность и привлекательность упаковки выполнены хорошо, небольшие замечания вызывает полное отсутствие упоминания о комплектном программном обеспечении.

Gigabyte G1.Sniper Z87

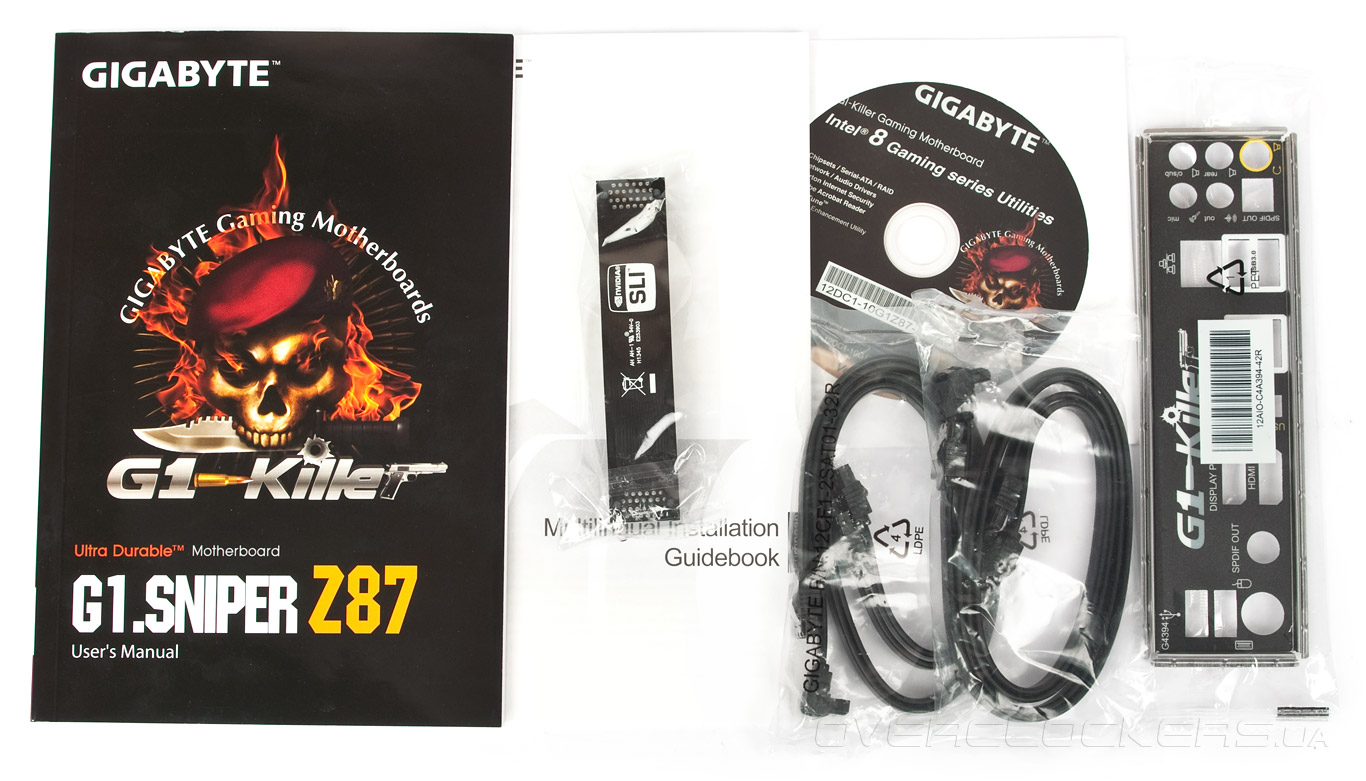

В коробку с платой вложили:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт.
Gigabyte G1.Sniper Z87

Обычный набор, намного скромнее, чем состав такового у старшего продукта (G1.Sniper 5), но даже в чём-то интереснее, нежели у непосредственных конкурентов.


Внешний вид

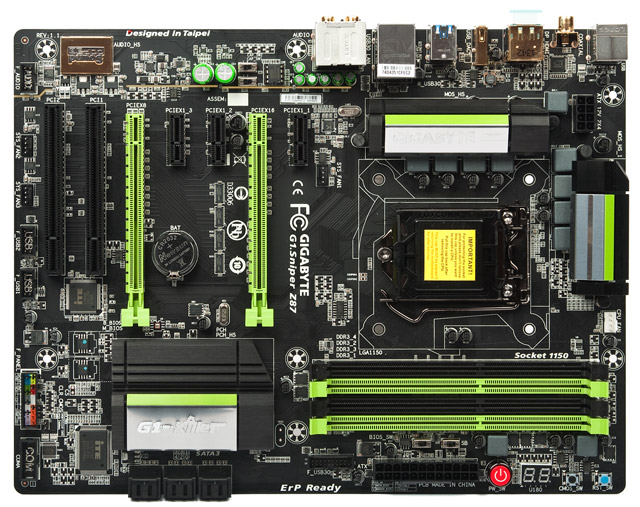

Отсутствие дополнительных контроллеров позволило значительно уменьшить плату в размерах, оттого она даже недобрала в ширине 11 мм до полноценного формата ATX (ширина составляет 233 мм). Основной разъём PCI-E смещён немного вниз платы, поэтому никаких проблем при использовании габаритных систем охлаждения ЦП быть не должно. Рядом с ним расположились четыре коммутатора производства NXP Semiconductors — CBTL04083B, а значит у G1.Sniper Z87 реализовано полноценное разделение 16 линий на две группы.

Gigabyte G1.Sniper Z87

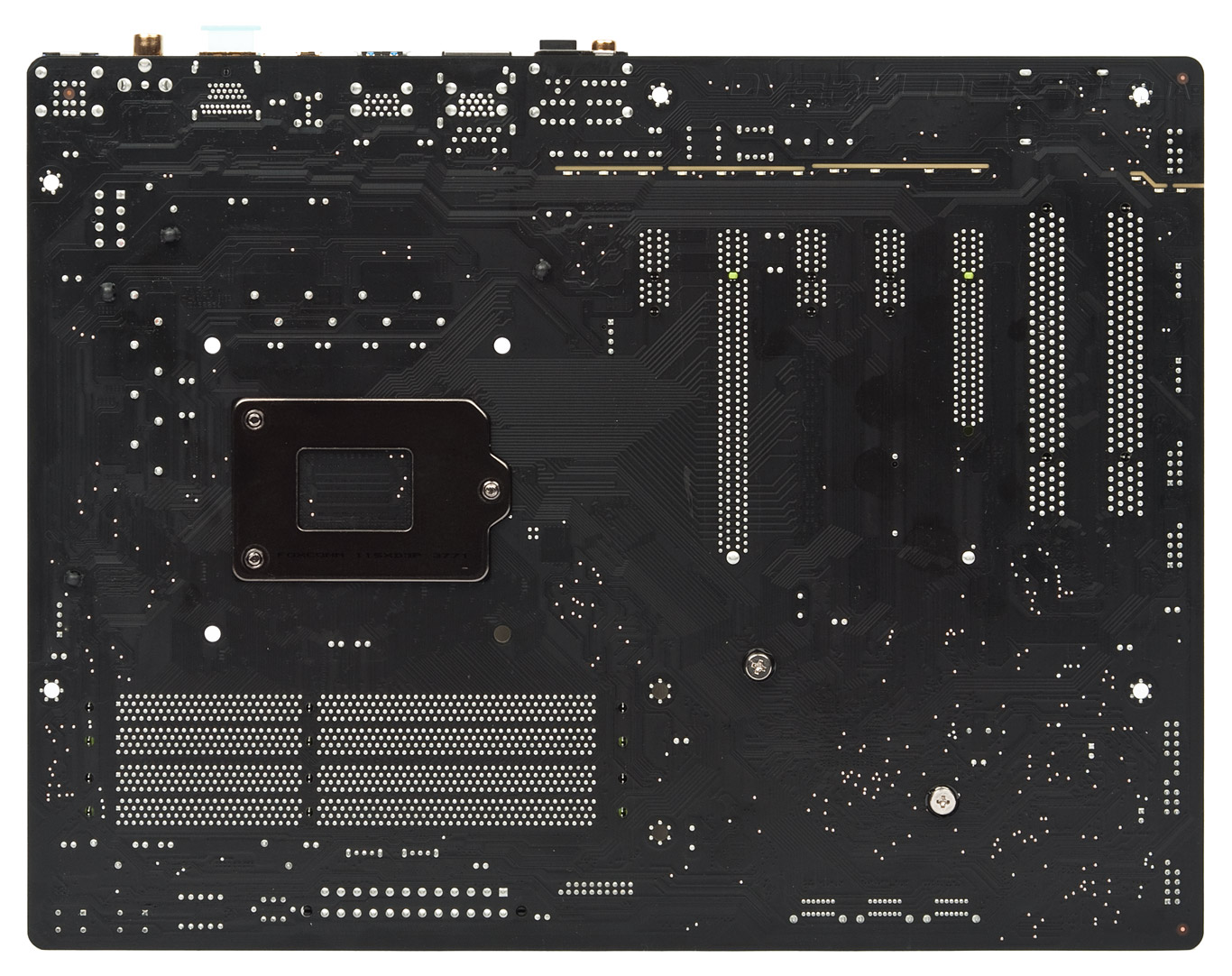

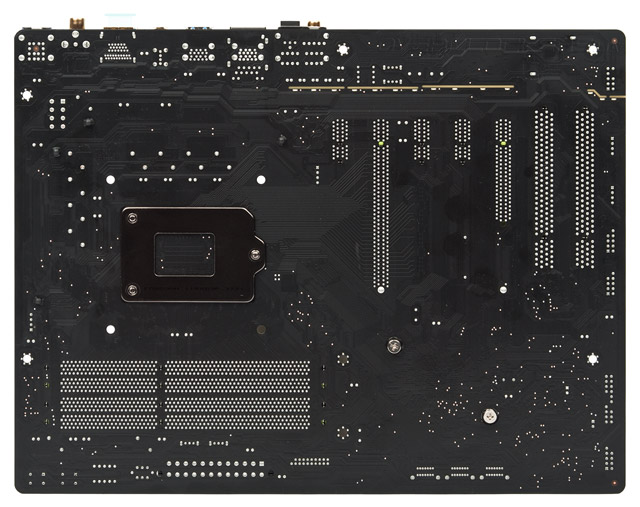

Обратная часть лишена дискретных элементов. Охладитель системной логики оснащён винтовой системой крепления, а в узле преобразователя напряжения ЦП используются более простые пластиковые клипсы.

Gigabyte G1.Sniper Z87

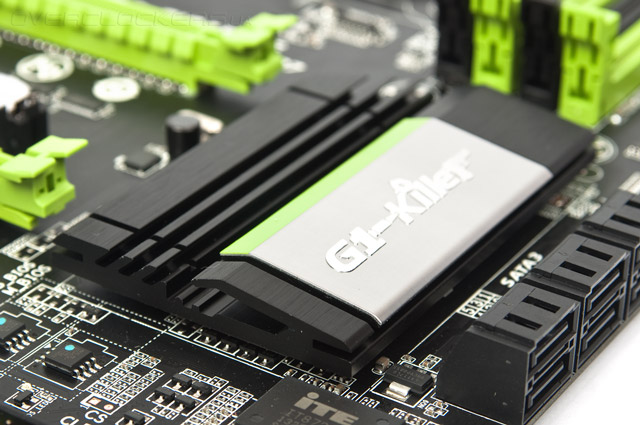

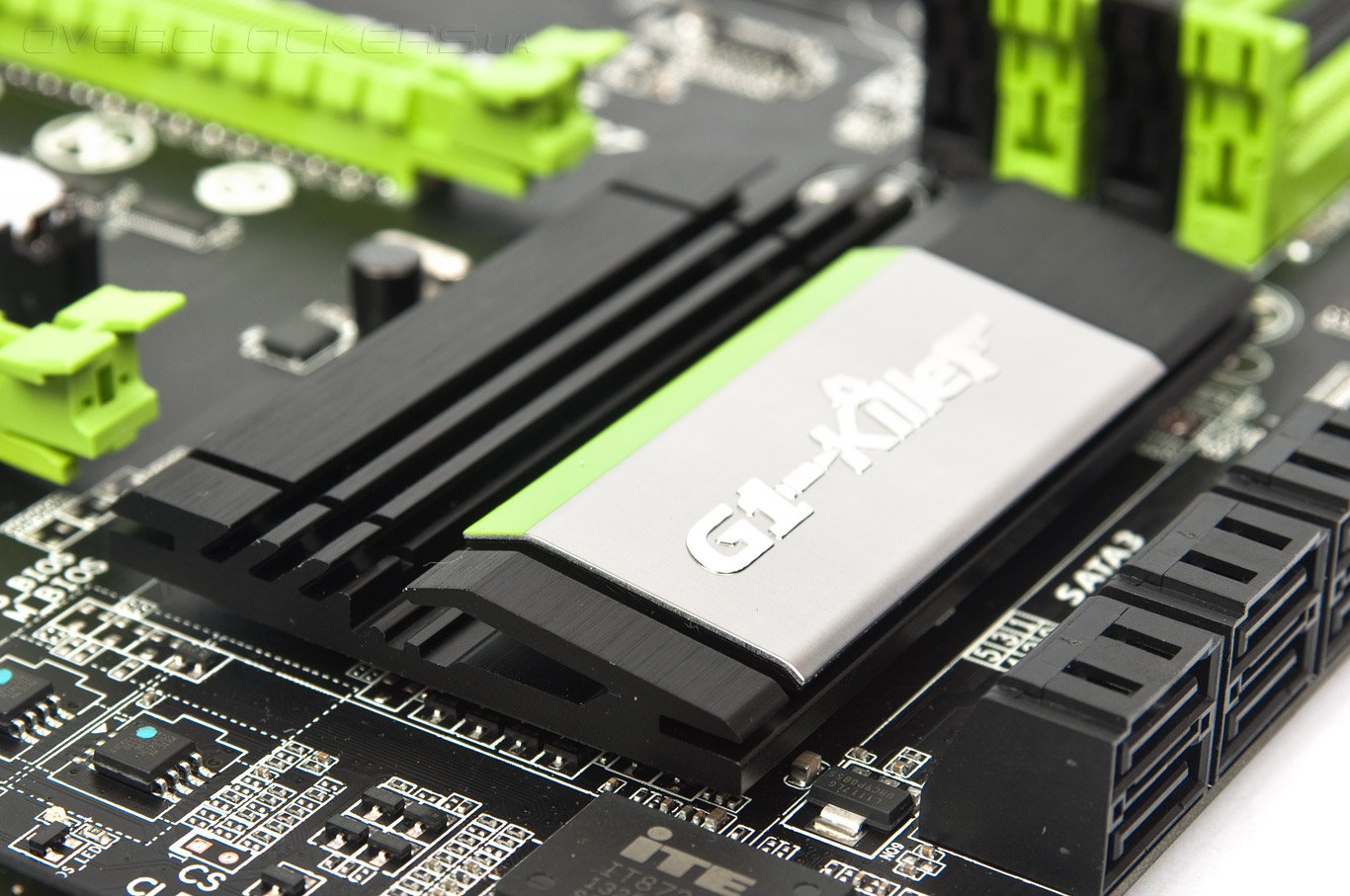

Исполнение радиатора на чипсете обычное, без подсветки, но с декоративной пластиной. Его площадь не вызывает никаких опасений за тепловой режим в этой зоне.

Gigabyte G1.Sniper Z87

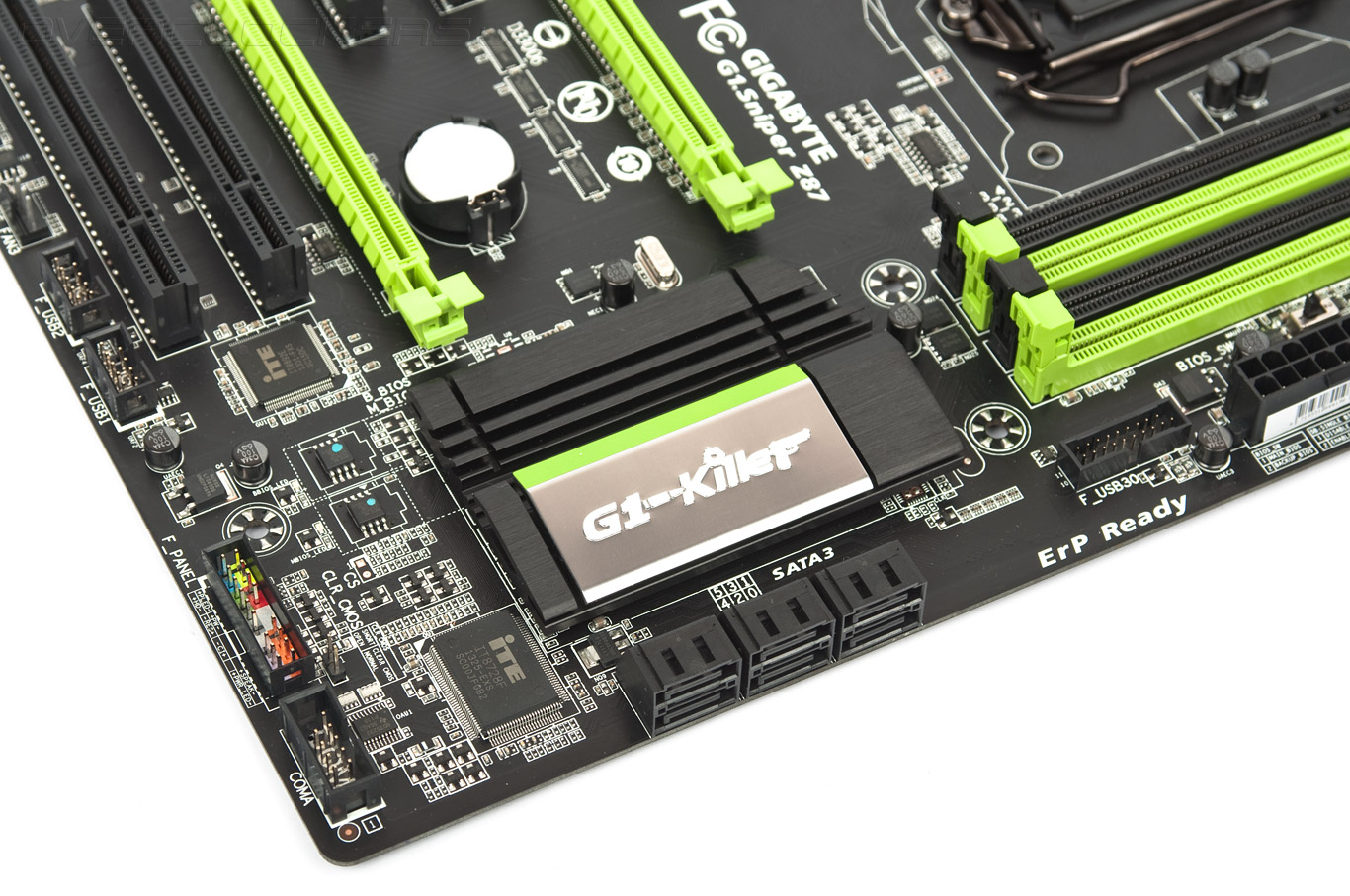

Расположение элементов в правом нижнем углу абсолютно логично. Никаких проблем при сборке системы возникнуть не должно. Плата оснащена двумя микросхемами ПЗУ, активная в данный момент времени подсвечивается рядом расположенным оранжевым светодиодом.

Gigabyte G1.Sniper Z87

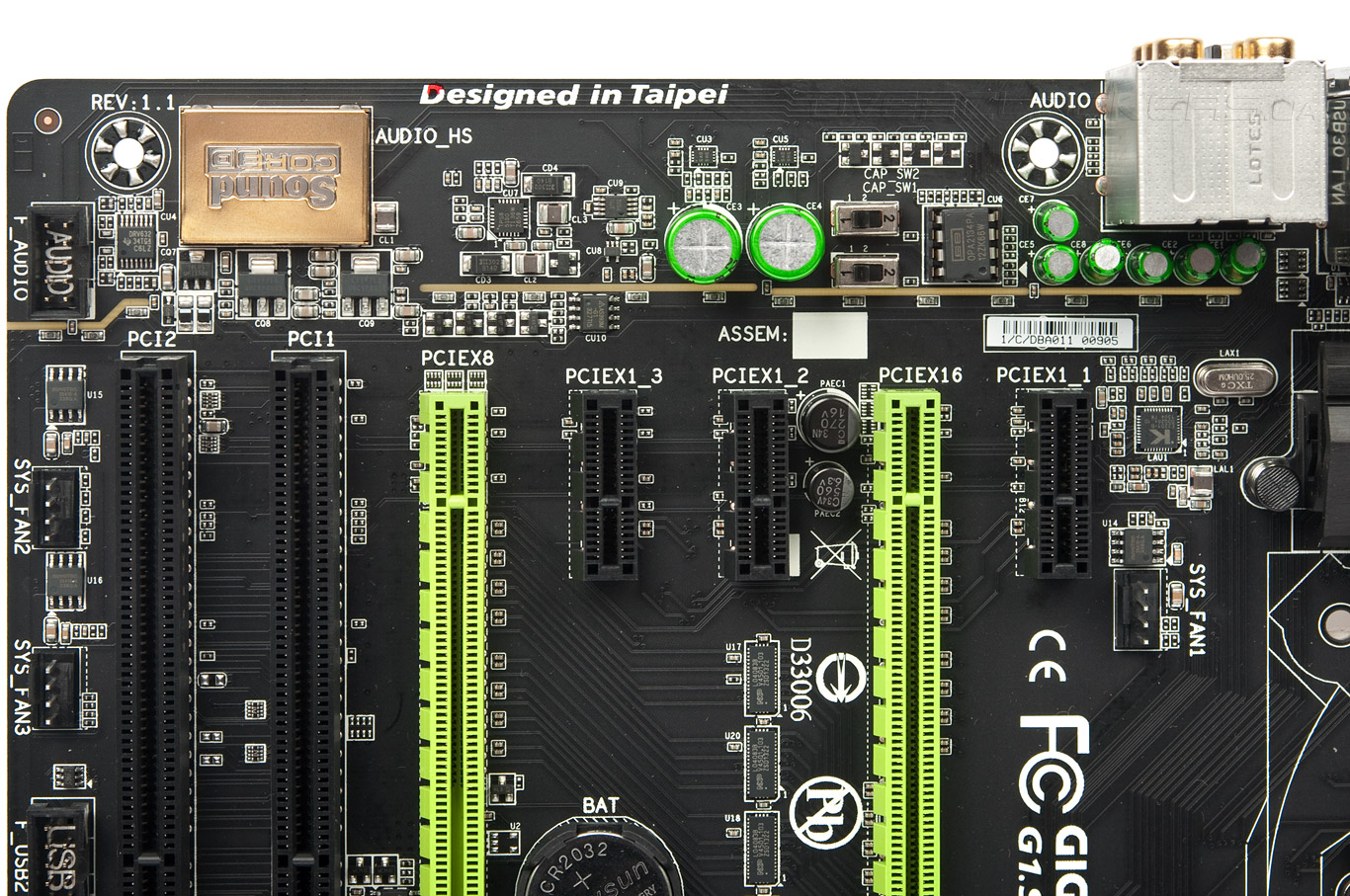

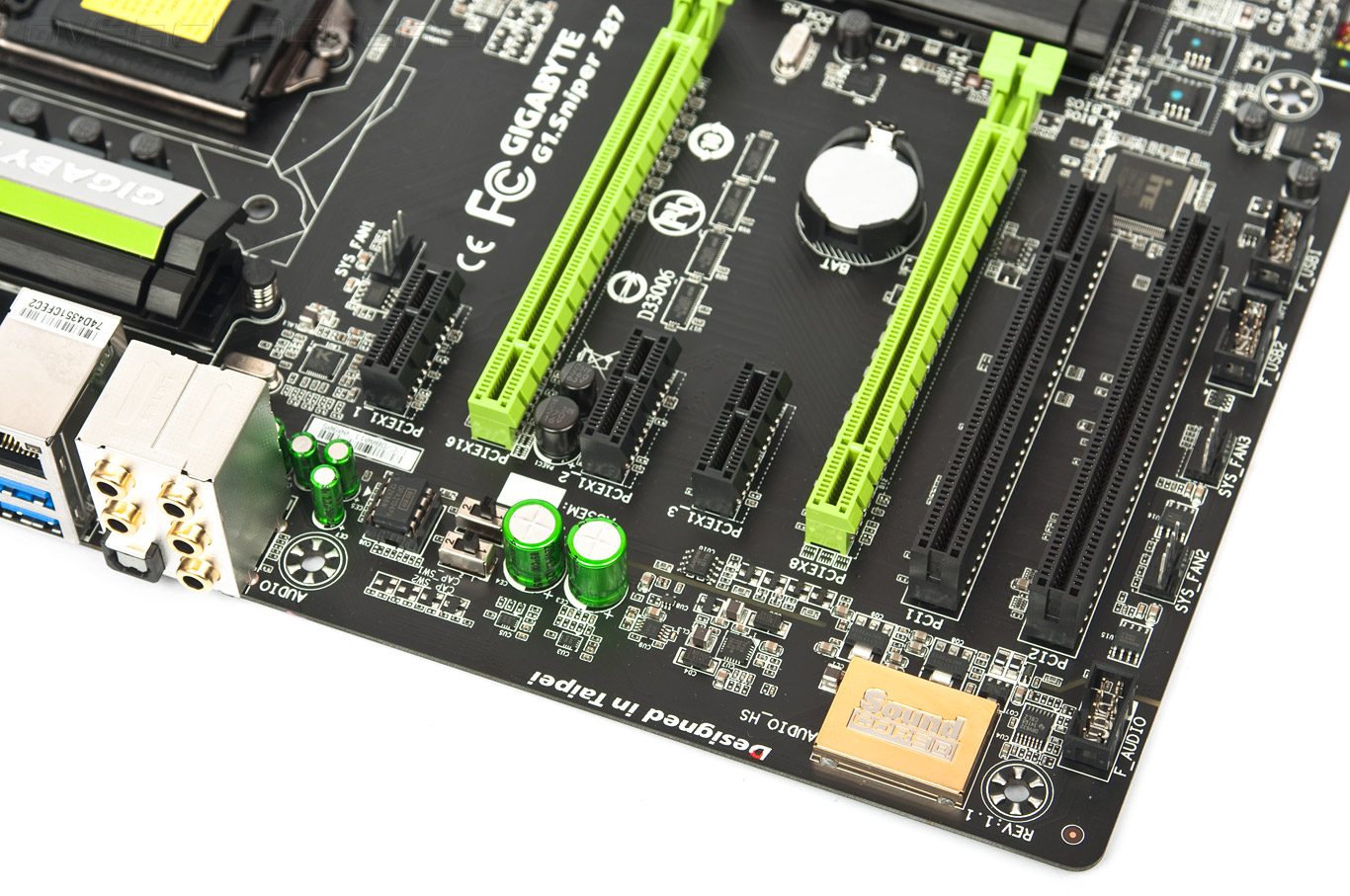

Прочие элементы расширения системы разместились вдоль нижней грани. Из непривычного отметим наличие здесь целых двух штырьковых разъёмов для подключения вентиляторов. Дальнейшее знакомство с продуктом немного объясняет этот момент: они оба объединены в рамках единого алгоритма управления охладителей, подключенных к ним. Два слота PCI заняли две нижние позиции на PCB.

Gigabyte G1.Sniper Z87

Реализация аудиоподсистемы эволюционирует с каждым выпуском нового продукта компании. От прошлого подхода здесь всё ещё осталось множество черт. Так, рядом с протравленной дорожкой в недрах медных слоёв распаяны 14 зеленых светодиодов (на обратной стороне платы). Их питанием заведует DC-DC преобразователь производства Texas Instruments — TPS65130, который весьма неумело маркетологи Gigabyte обозначили на своих эскизах как ОУ. При желании, иллюминацию можно отключить в UEFI.

Gigabyte G1.Sniper Z87

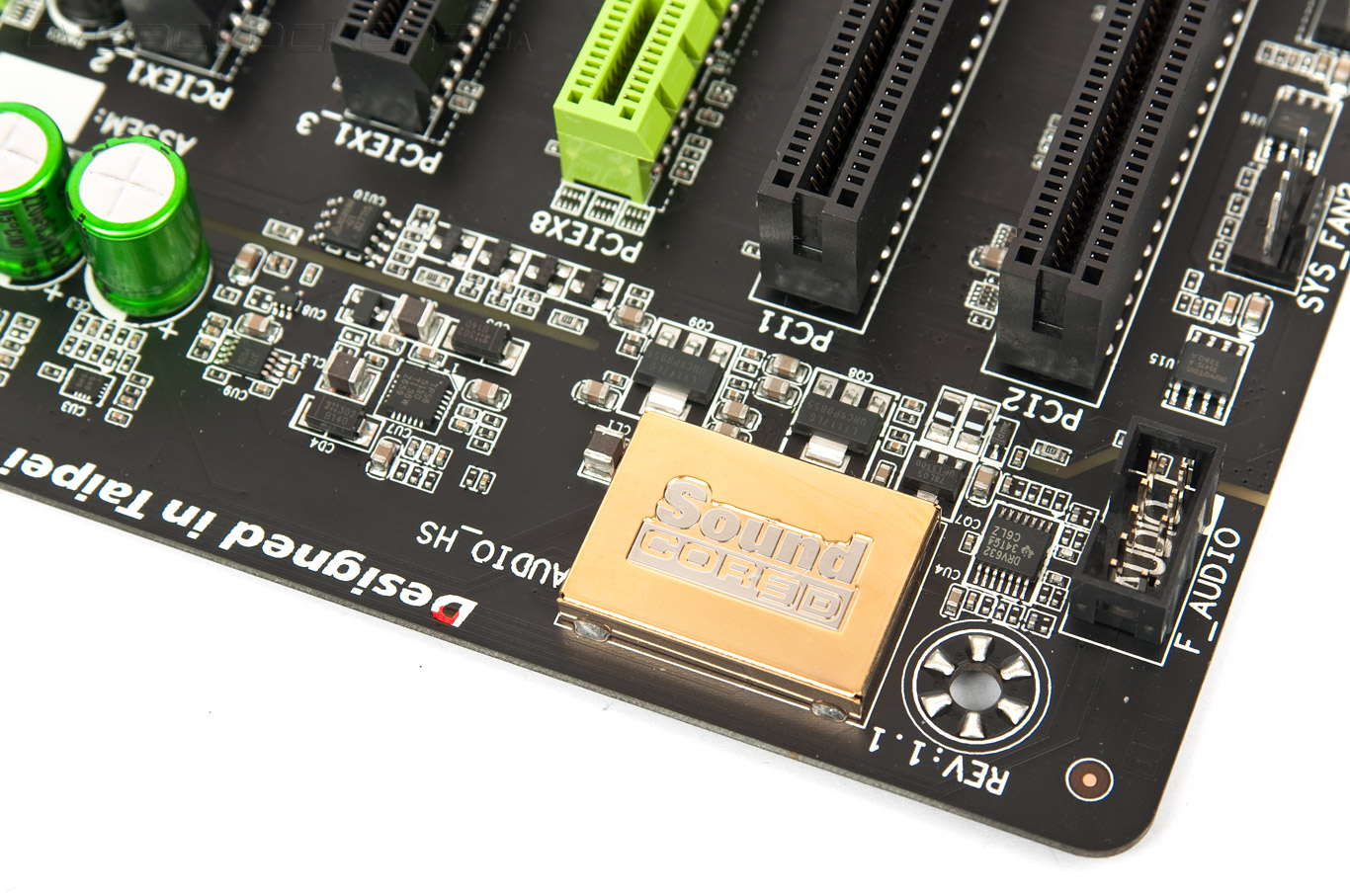

Звуковой кодек сокрыт за экраном с эмблемой Sound Core3D, его питает отдельный преобразователь напряжения. Для нужд аудиогнёзд передней панели корпуса используется всё тот же предварительный усилитель от Texas Instruments — DRV632.

Gigabyte G1.Sniper Z87

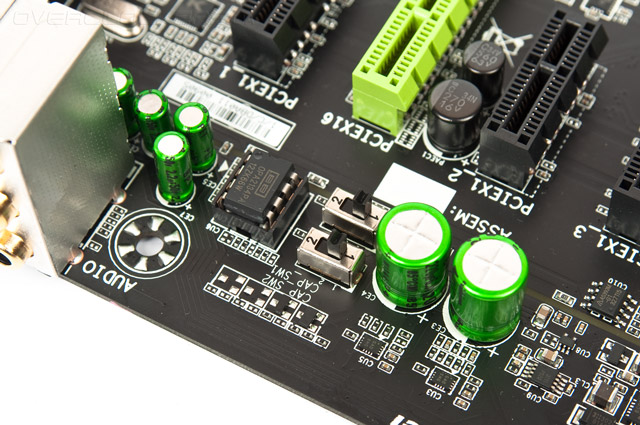

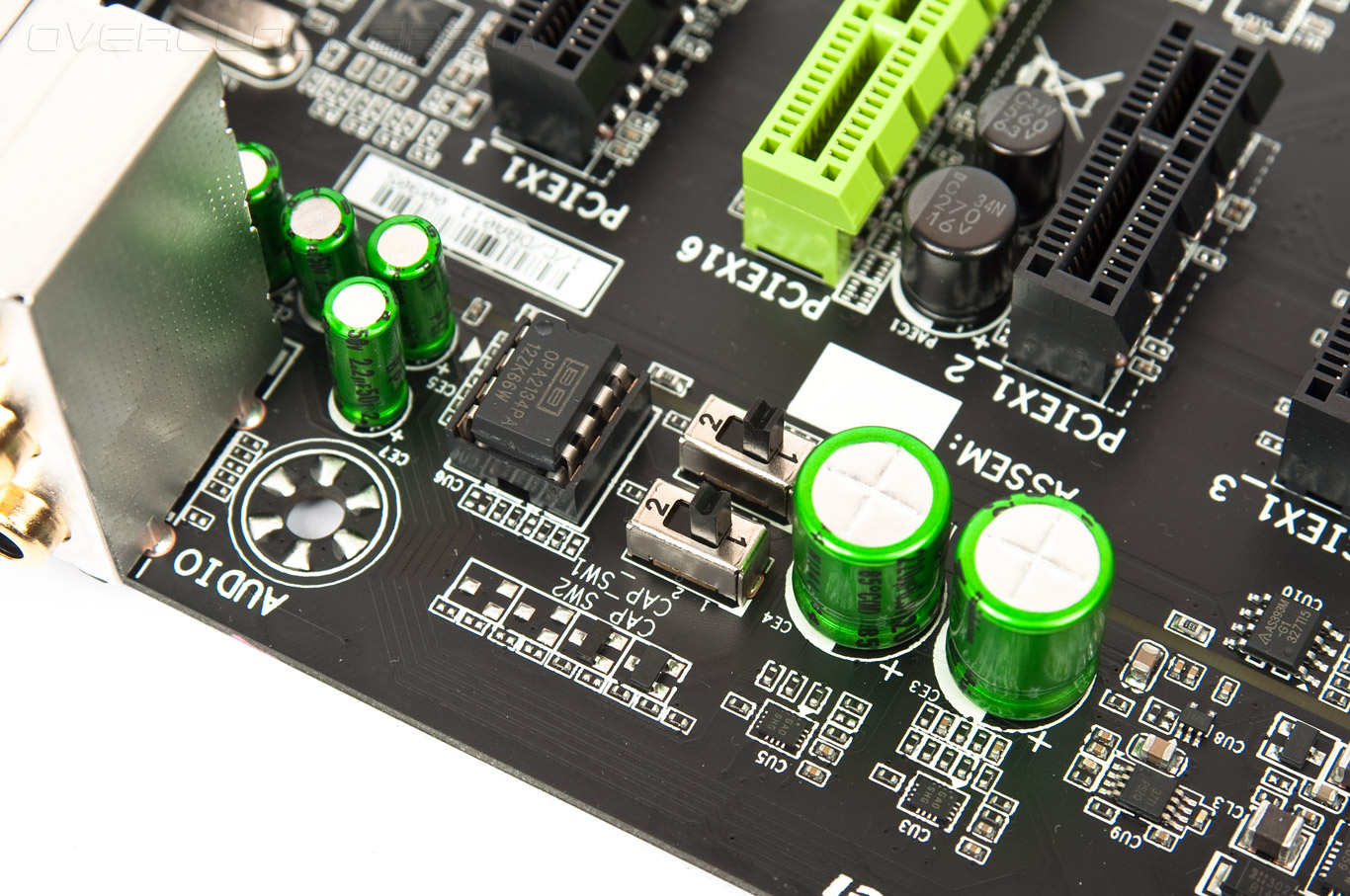

DIP-кроватка с предустановленным ОУ от того же производителя — OPA2134. Новинка, презентованная впервые, — двухпозиционные переключатели, для правого и левого каналов, чьё положение изменяет режим работы усилителя (2,5x/6x). Теперь в зависимости от типа используемых головных телефонов пользователь сможет самостоятельно выбирать требуемый режим. Очевидно, для наушников с небольшим импедансом шестикратное усиление абсолютно ни к чему, поэтому изначально выбрано положение 2,5x. Всю красоту идеи погубило расположение этих элементов: они находятся аккурат под видеоадаптером.

Gigabyte G1.Sniper Z87

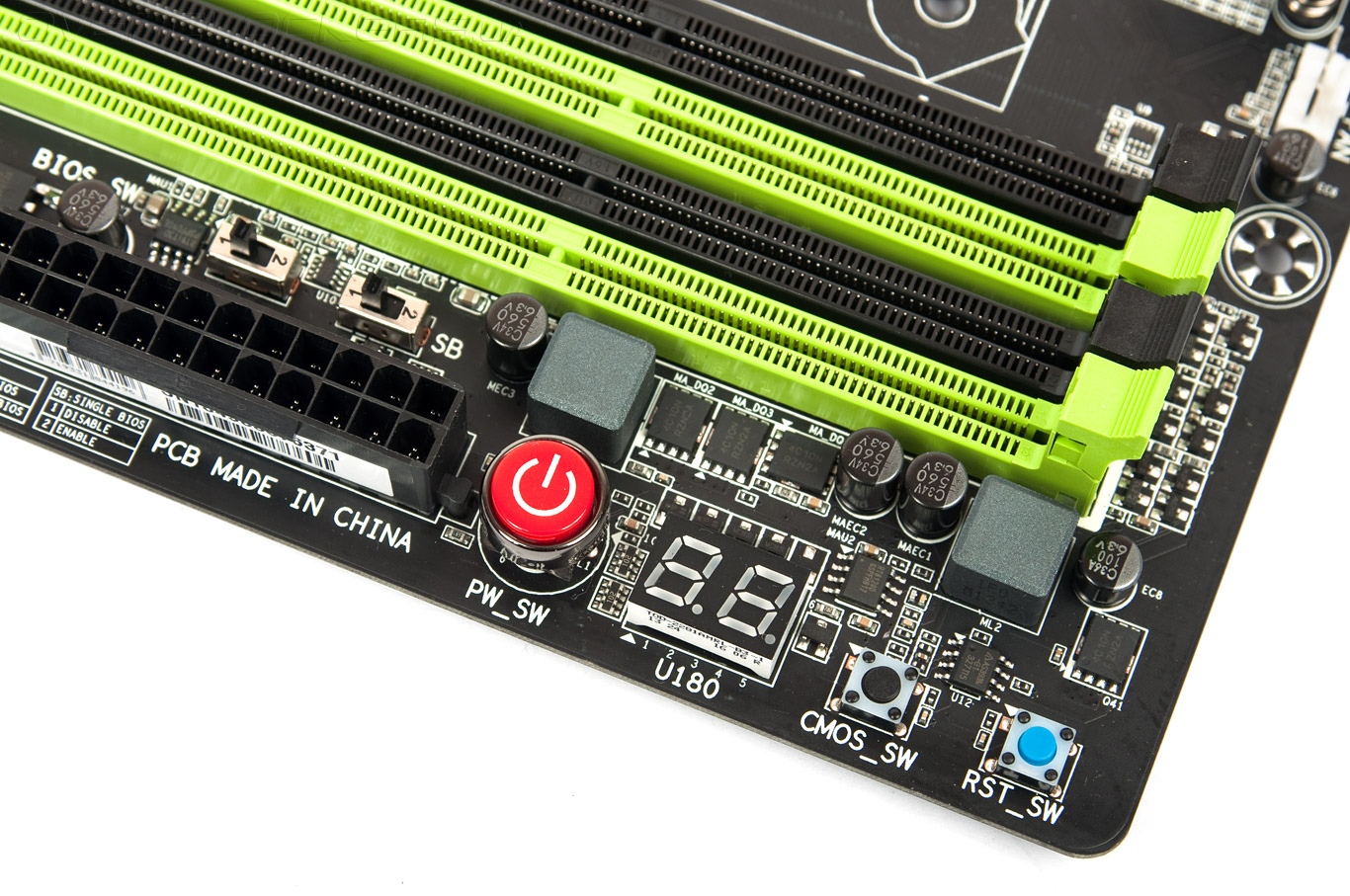

Элементы для управления системой на базе открытого стенда находятся в правом верхнем углу изделия. Это кнопка включения красного цвета, оснащённая белой подсветкой, которая светится постоянно. Ещё две небольшие кнопки позволят проводить перезагрузку и сброс настроек CMOS. Пропали точки замера системных напряжений, а вот расширенное управление технологией DualBIOS сохранилось: можно активировать ручное переключение между обеими микросхемами.

Gigabyte G1.Sniper Z87

Рядом с зоной VRM находится ещё одно новшество. Это обособленных выход USB, предназначенный для подключения внешнего ЦАП. Производитель заверяет об улучшенном подходе к его питанию, высвобожденном от всех недостатков стандартных USB-выходов. В действительности здесь находится отдельный преобразователь напряжения на базе продукта Richtek Technology Corporation — RT8288A. Вся его суть базируется на использовании высокой (500 кГц) частоты работы преобразователя, а вот какого-либо серьёзного фильтра здесь нет.

Gigabyte G1.Sniper Z87

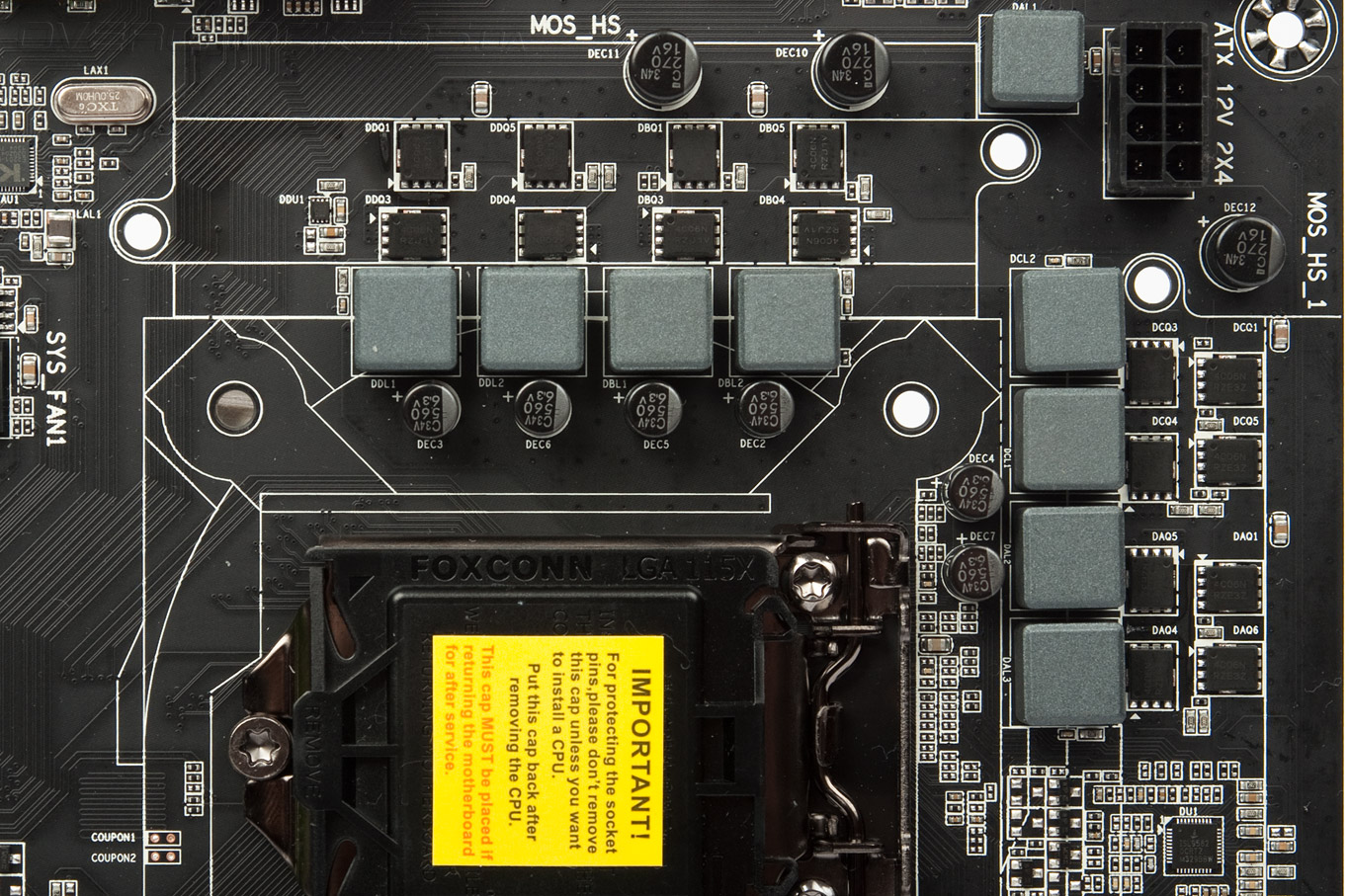

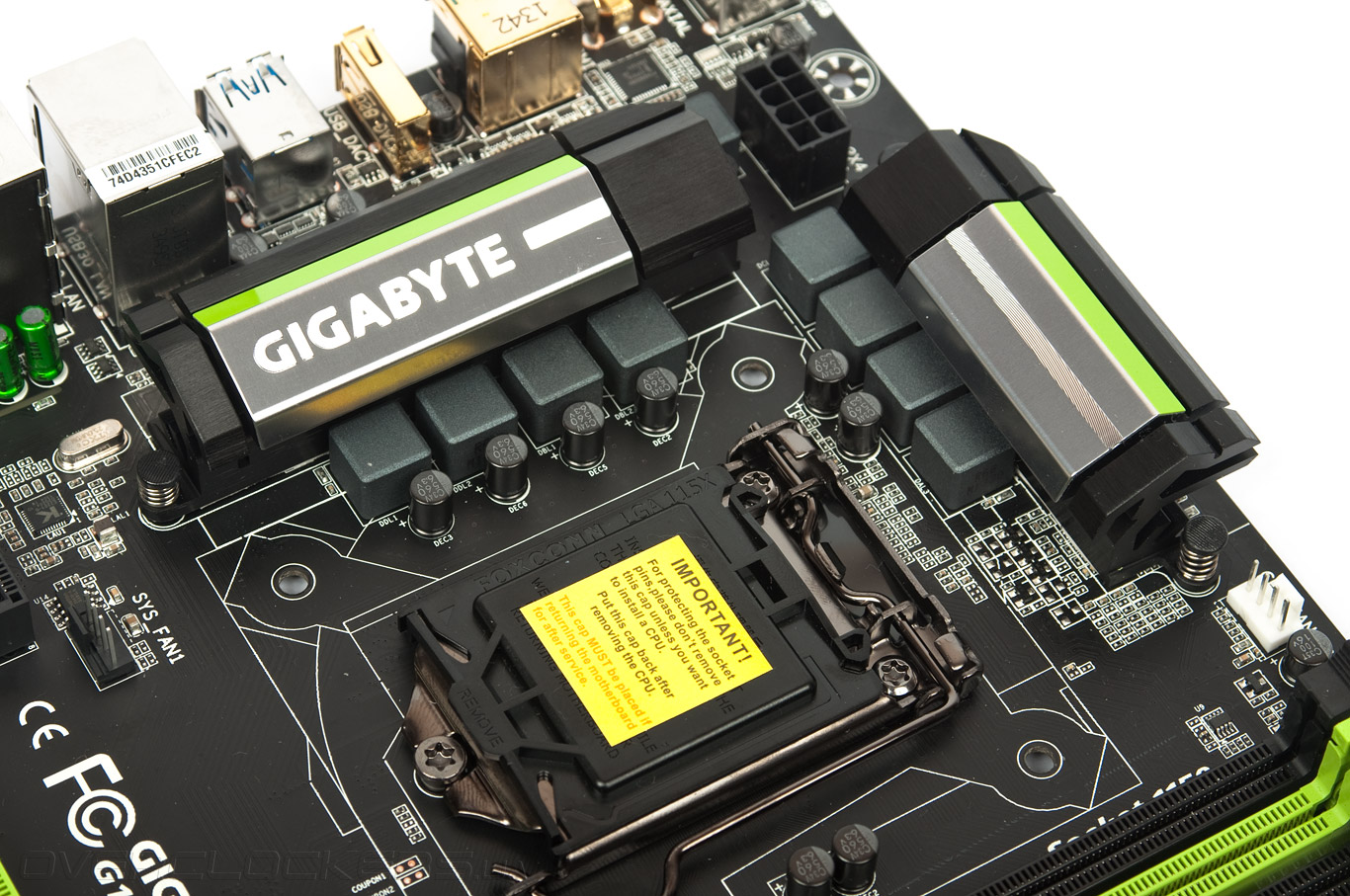

Что же до питания CPU, то его преобразователь основан на базе ШИМ-контроллера компании Intersil Corporation — ISL95820. Таким образом, многочисленное количество элементов увязано в четырёхканальную систему работы стабилизатора. В число каждой из фаз входит два дросселя и четыре транзистора с низким сопротивлением открытого канала от ON Semiconductor — NTMFS4C06N. Такой преобразователь представляет собой симбиоз уже встречавшихся в наших обзорах продуктов ASRock Z87M Extreme4 (схемотехническая реализация удвоенного количества элементов в составе каждого из каналов) и Gigabyte GA-Z87-HD3 (высокоэффективные компоненты). Получается, запас прочности такого узла должен быть весьма солидным, что хорошо оправдывается общей концепцией в производстве системных плат Gigabyte — Ultra Durable.

Gigabyte G1.Sniper Z87

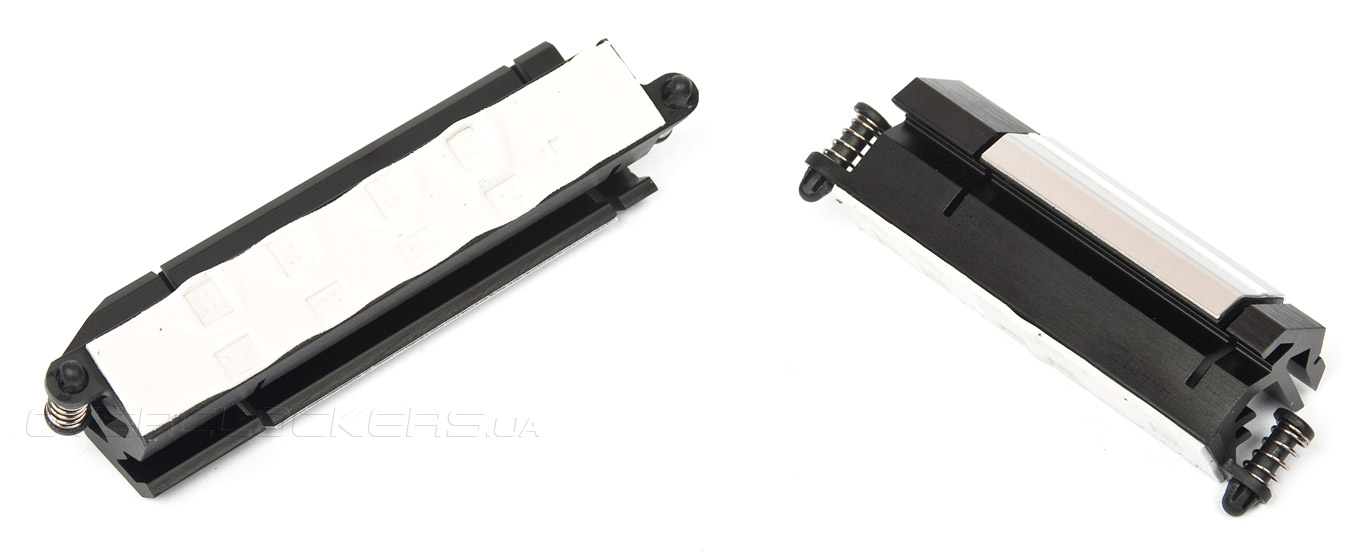

Видимо поэтому разработчики решили не привлекать сложные системы охлаждения, а решили обойтись простыми радиаторами, имеющими небольшой вес, элементарную систему крепления и термопрокладки небольшой толщины.

Gigabyte G1.Sniper Z87

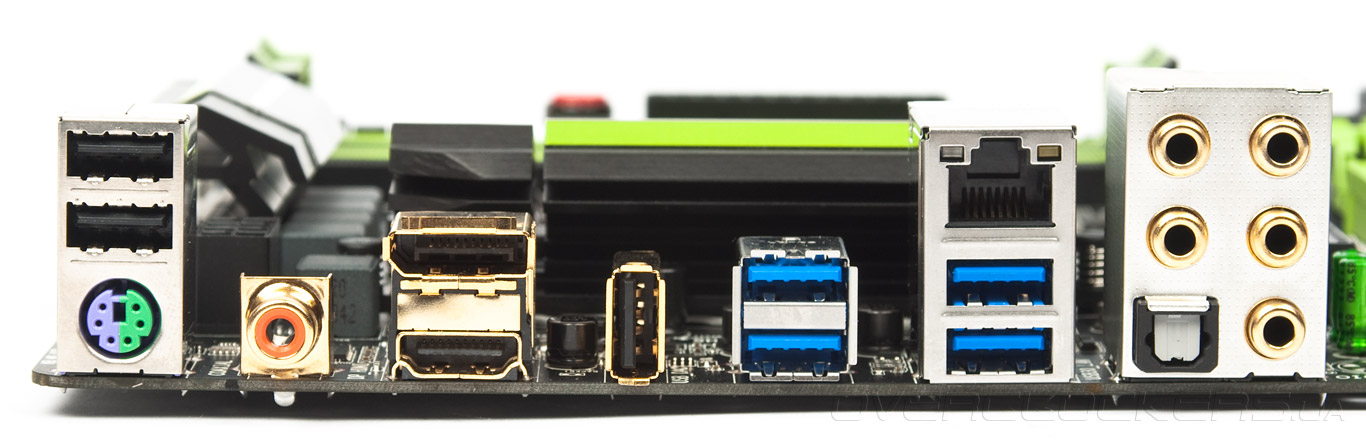

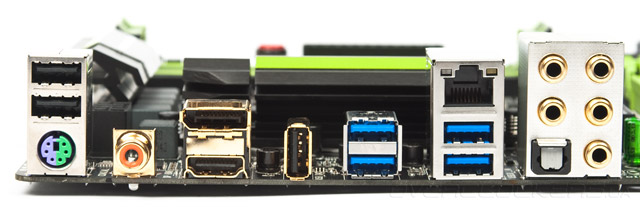

На задней панели не хватает привычных видеовыходов — D-Sub или DVI. Пожалуй, справедливым можно назвать такой подход к построению нового ПК — лишь с применением современных интерфейсов. Прочих мультимедийных выходов вполне достаточно, и распаяны они не плотной группой, а на достаточном удалении друг от друга. Традиционно к гнезду HDMI подвязан конвертер уровней PTN3360D.

Gigabyte G1.Sniper Z87

В целом, внешним видом и дизайном устройства я остался доволен. Предварительное знакомство полностью оправдывает позиционирование G1.Sniper Z87 как геймерского продукта. Перейдём к ознакомлению с UEFI, чтобы проследить, какие упрощения или, возможно, новшества уготовили нам инженеры.
