Обзор материнской платы ASUS B85-Pro Gamer для процессоров Haswell

С выходом новых системных плат на базе обновлённой системной логики Intel Z97 практически все производители повышенное внимание сконцентрировали на выпуске «игровых» продуктов. Подобная серия — Republic of Gamers — давно известна приверженцам продукции от ASUS, но, будучи пионером в освоении горизонтов, она стала олицетворением всемогущих устройств, противопоставляемых обычным безликим моделям рядовых материнских плат. Само собой, ценник на такие изделия был немал, и вот теперь, чтобы успешно конкурировать в доступном сегменте, специалисты компании решились на выпуск моделей, именуемых как Pro Gamer.

С одним из таких изделий — H97-Pro Gamer — мы уже имели возможность познакомиться. Ему были присущи те немногие нововведения, ставшие доступными с выходом системных плат последнего поколения. Речь о скоростном интерфейсе SATA-E и компактом гнезде M.2. У нынешнего визитёра лаборатории всего этого нет. В основу заложен давно известный на рынке чипсет начального уровня Intel B85.

ASUS B85-Pro Gamer

Привлекает к себе улучшенный подход к звуковой части. Здесь распаян старший из кодеков от Realtek — ALC1150. А ещё сетевой адаптер от Intel дополнен своеобразным программным обеспечением, конкурирующим с трендовым Killer Network. Это — все яркие особенности новинки, но именно они могут стать решающими в борьбе за симпатии покупателя. Никаких помощников в виде переключателей и кнопок, присущих более дорогим платам, тут нет. Зато оформление продукта реализовано в фирменных чёрно-красных тонах; забегая наперёд, отмечу наличие яркой подсветки красного цвета в зоне размещения звуковой подсистемы.

Модель ASUS B85-Pro Gamer
Чипсет Intel B85
Процессорный разъем Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600, максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI 3 (ASM1083)
Встроенное видеоядро Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъемы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 2
Порты USB 4 х 3.0 (2 разъёма на задней панели, B85)
8 x 2.0 (4 разъёма на задней панели, B85)
Serial ATA 4 x SATA 6 Гбит/с (B85), 2 x SATA 3 Гбит/с (B85)
RAID
Встроенный звук SupremeFX (7.1, HDA; Realtek ALC1150)
Texas Instruments RC4580
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Intel I217V (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 228
Дополнительные возможности Возможность подключения TPM-модуля, Q-LED (CPU, DRAM, VGA, Boot Device LED), поддержка AMD 2-Way CrossFireX

Отдельное внимание привлекает мощный, на первый взгляд, блок стабилизации питающего напряжения ЦП. Он позволяет возлагать определённые надежды на успешный разгон старших процессоров, а вот оперативная память сможет работать на частоте не большей 1600 МГц — из-за ограничений самой системной логики.


Упаковка и комплектация

Продукт поставляется в красиво оформленной коробке, не только снаружи, но и внутри, где все уплотнители заботливо окрашены в фирменный чёрный цвет. На лицевой части отдельной рекламы не удостоилось ничего из фирменных наработок производителя, лишь отмечены базовые возможности платы.

ASUS B85-Pro Gamer

Сзади разместились фото изделия и таблица с основными его характеристиками. Глядя на них уже без распаковки можно понять, что собой представляет такая плата. Остальную часть отвели под описание звуковой и сетевой составляющих, а также аппаратным решениям, именованных броским лозунгом Gamer's Guardian. В частности, туда включено упоминание об особенных конденсаторах с увеличенным ресурсом, вот только не ясно, какое отношение это имеет к играм.

ASUS B85-Pro Gamer

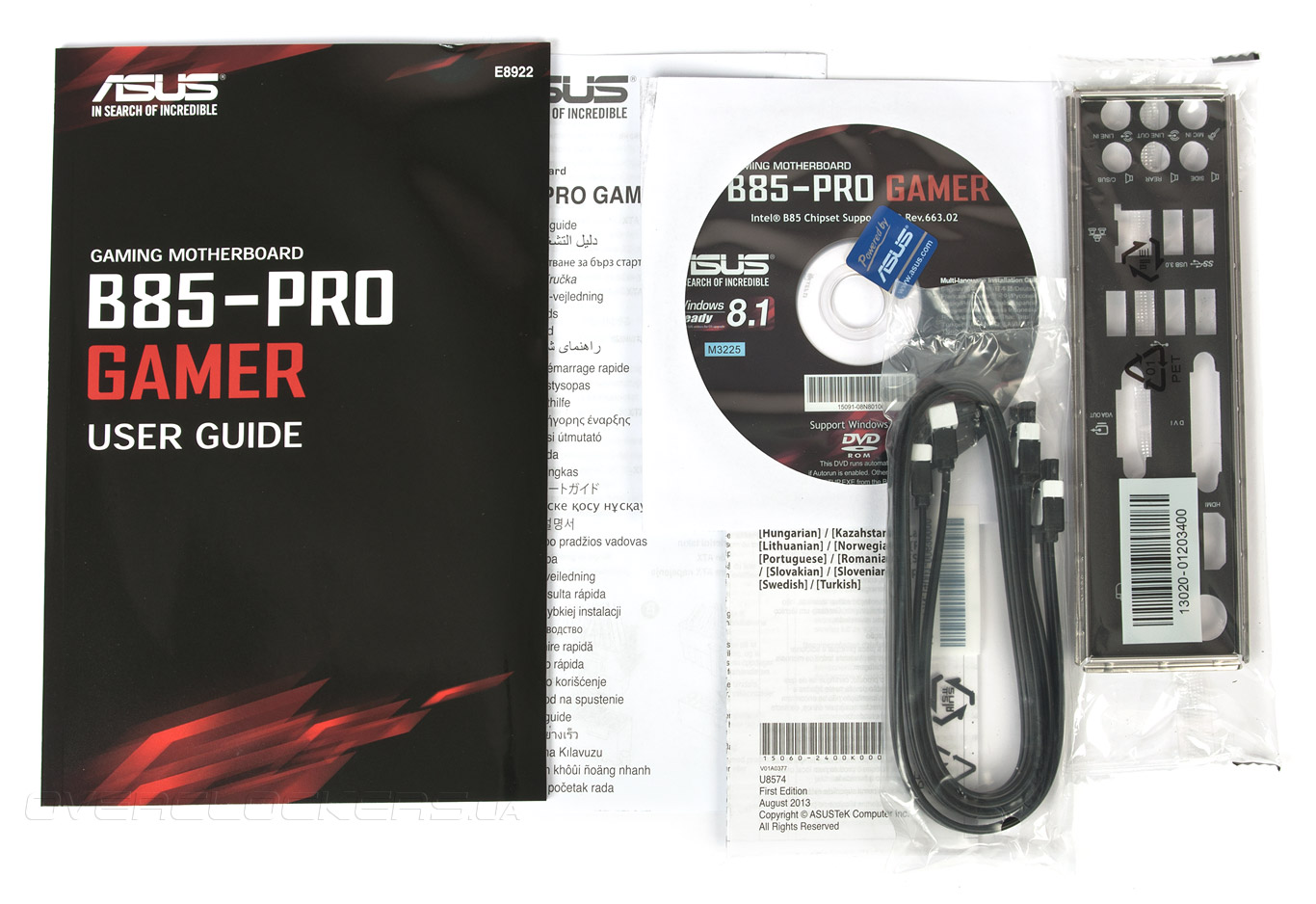

В комплект поставки вошли:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • краткое многоязычное руководство пользователя;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
ASUS B85-Pro Gamer

Набор аксессуаров совершенно небогат, только базовые предметы.


Внешний вид

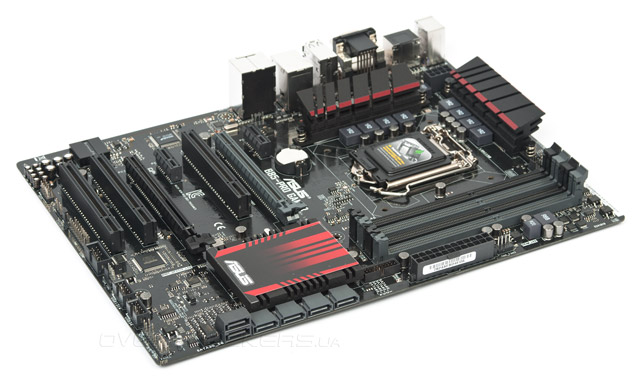

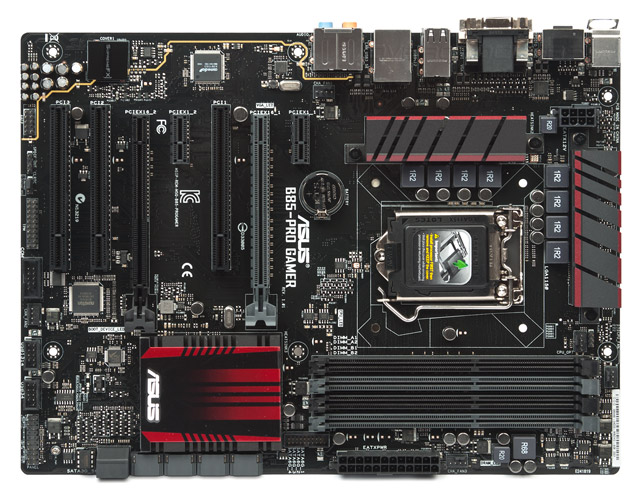

Плата имеет строгий вид благодаря преобладанию в оформлении чёрных цветов с небольшим добавлением красных и серых оттенков. Размеры немного усечены: не хватает 16 мм по ширине до стандартных 244.

ASUS B85-Pro Gamer

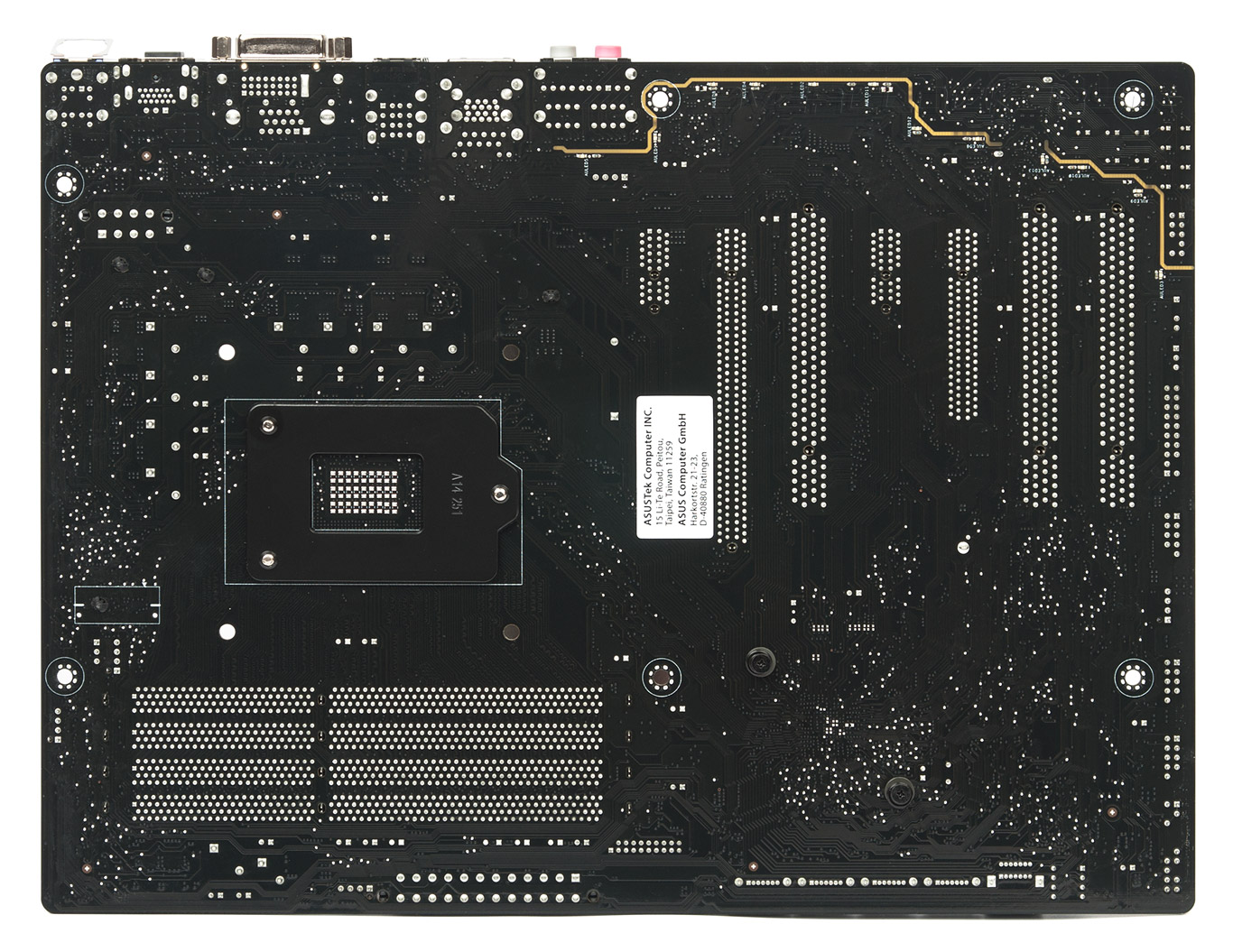

Обратная сторона примечательна наличием двенадцати светодиодов. Все они размещены в районе звуковой подсистемы, и, благодаря изолирующему зазору, образованному в результате вытравливания проводящих медных слоёв, свечение проникает и на лицевую сторону. Сторонних электронных компонентов нет. В районе размещения усилительной пластины охладителя ЦП также пусто, но опасения вызывают сильно выступающие ножки тех самых конденсаторов с увеличенным ресурсом: при закреплении кулера я охарактеризовал бы расстояние от них до пластины как угрожающе малое. Радиатор системной логики закреплён при помощи винтов, а охладители силовых элементов используют более простые подпружиненные пластиковые «гвозди».

ASUS B85-Pro Gamer

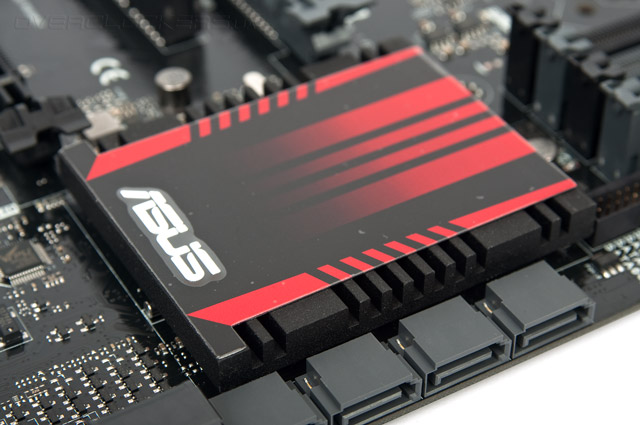

Площадь радиатора чипсета немалая, сверху он украшен декоративной пластиной, покрытой плёнкой, которую было бы неплохо удалить перед эксплуатацией системы.

ASUS B85-Pro Gamer

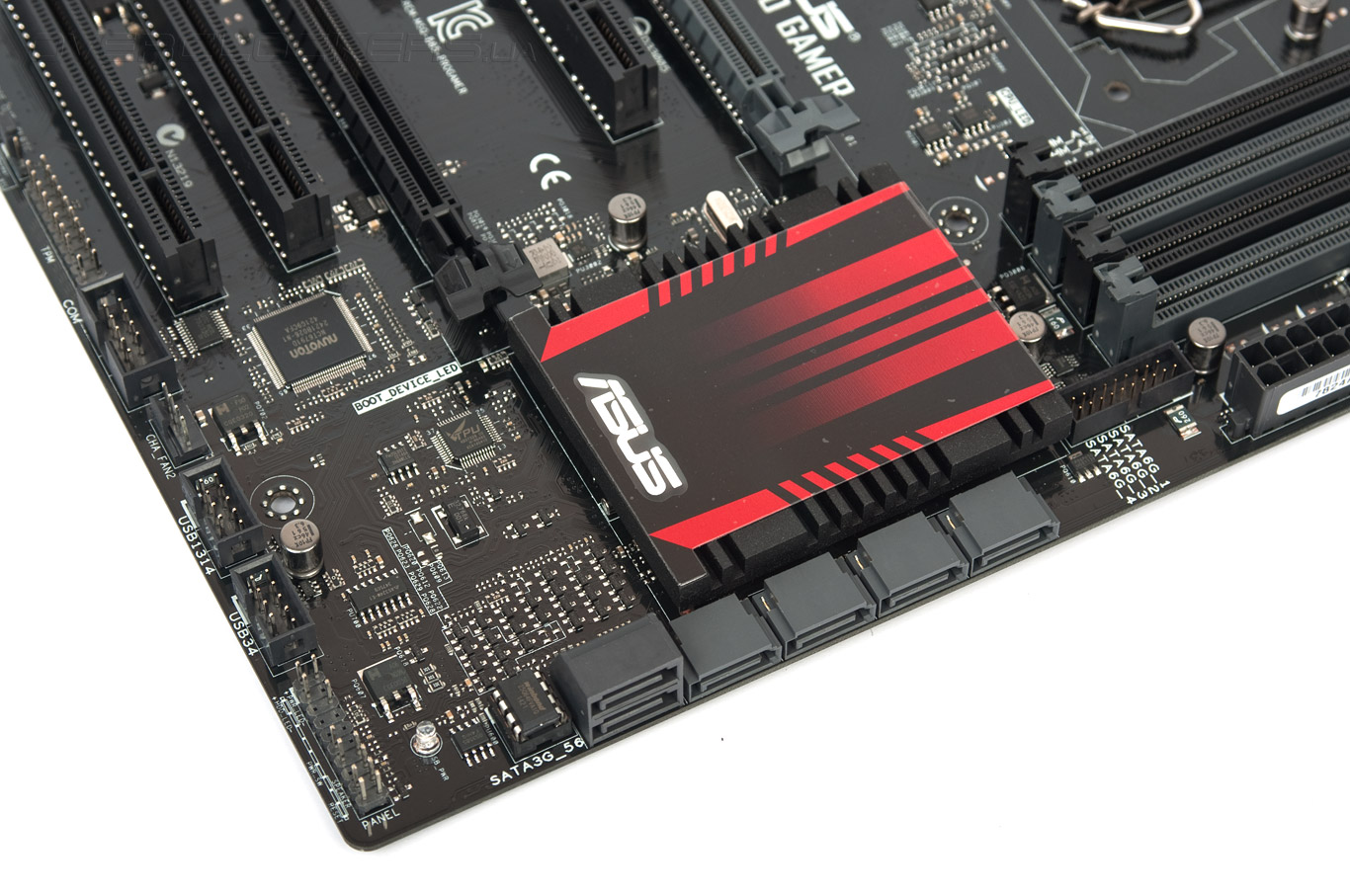

Серые одиночные гнёзда SATA являются наиболее скоростными, а два спаренных разъёма черного цвета довольствуются характеристикой 3 Гбит/с. Их продольное исполнение позволит подключить любое число устройств вне зависимости от габаритов установленного видеоадаптера.

ASUS B85-Pro Gamer

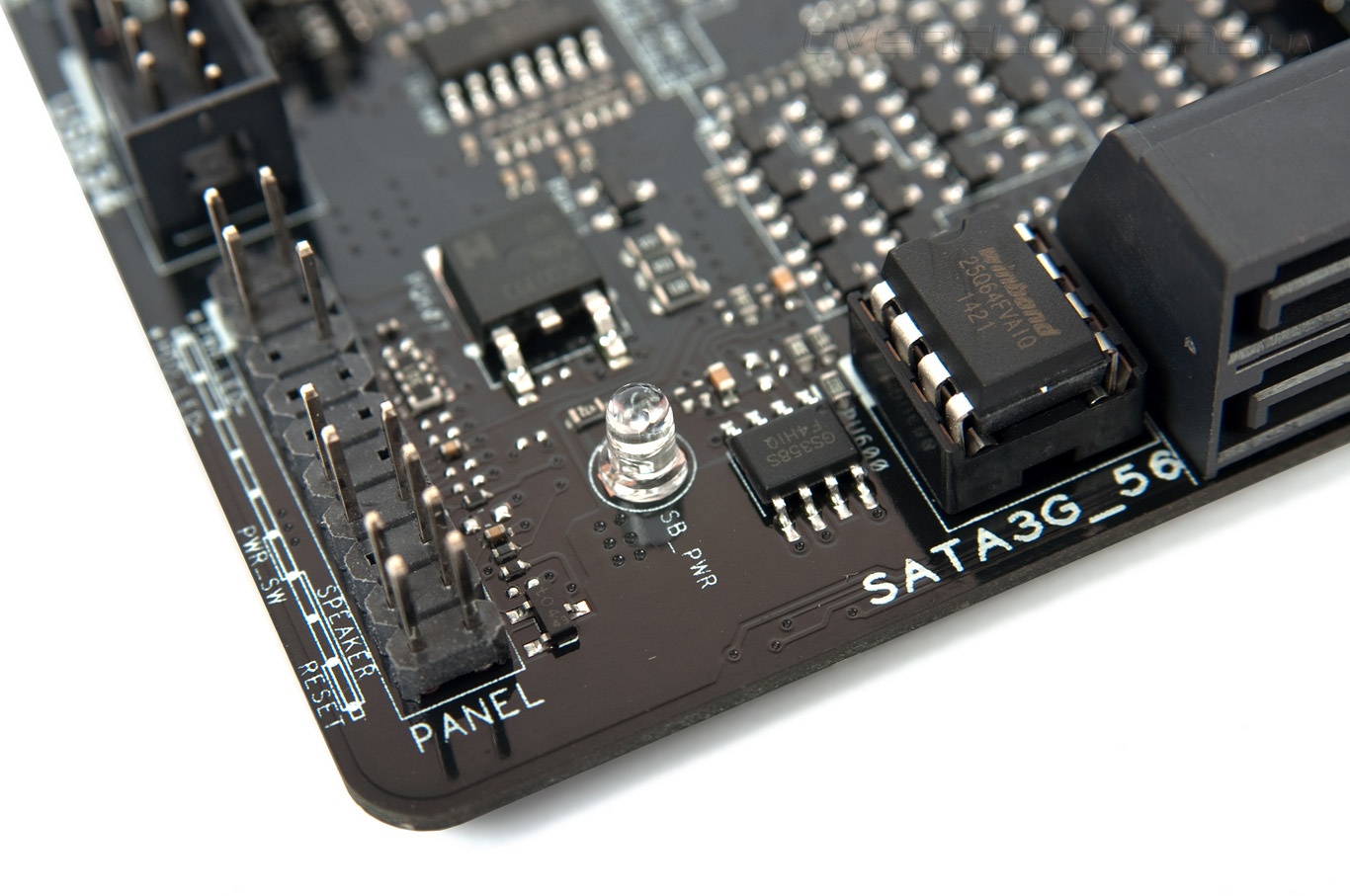

Микросхема, где хранится прошивка, является съёмной. Рядом с ней разместили яркий светодиод красного цвета, символизирующий наличие напряжения на устройстве.

ASUS B85-Pro Gamer

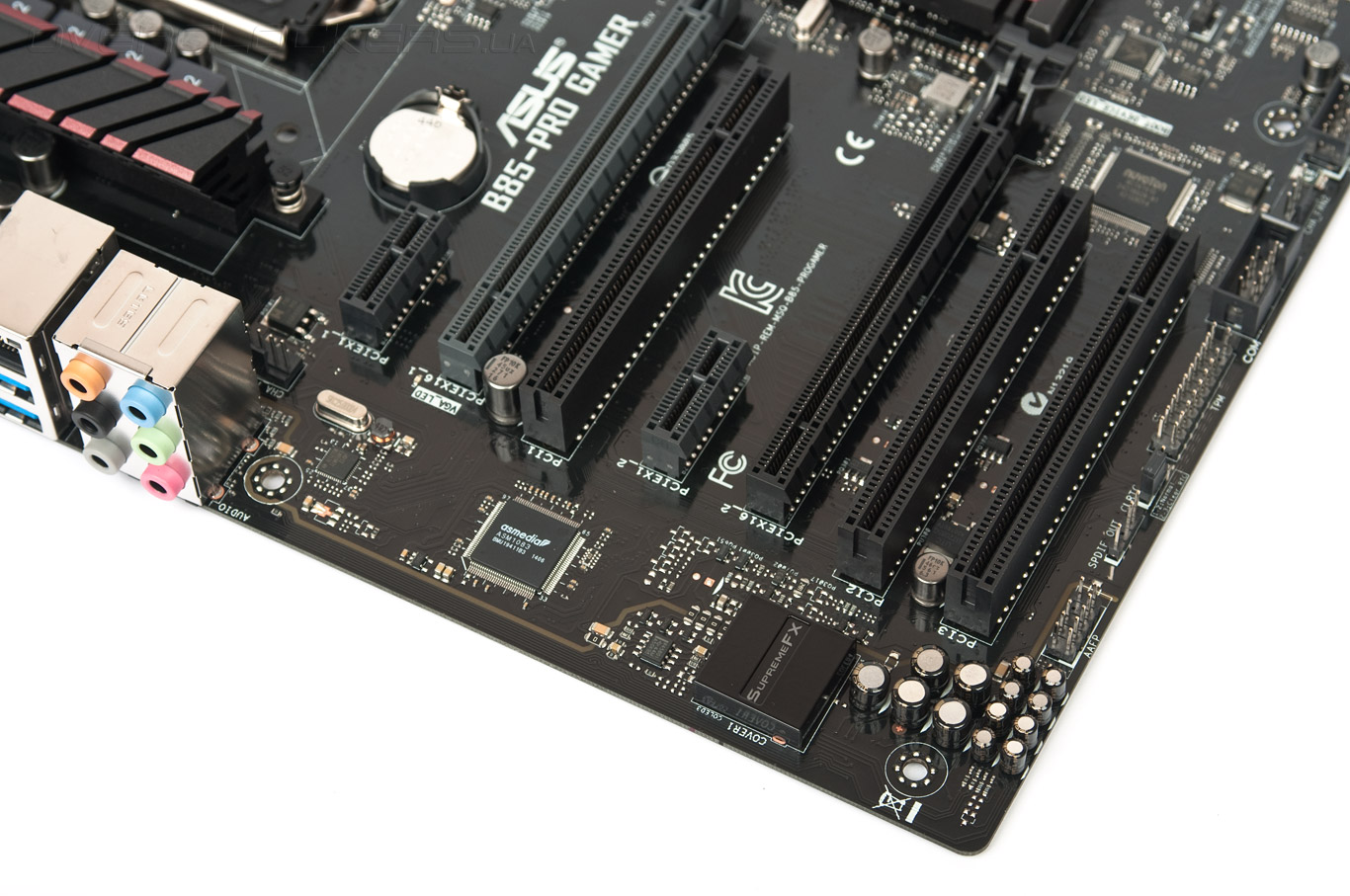

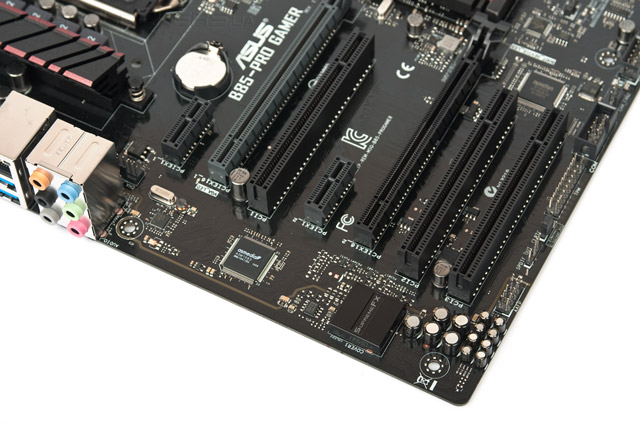

На борту платы имеется два полноформатных слота PCI-E, но лишь ближний к сокету ЦП является полноскоростным, другой использует всего четыре линии от PCH.

ASUS B85-Pro Gamer

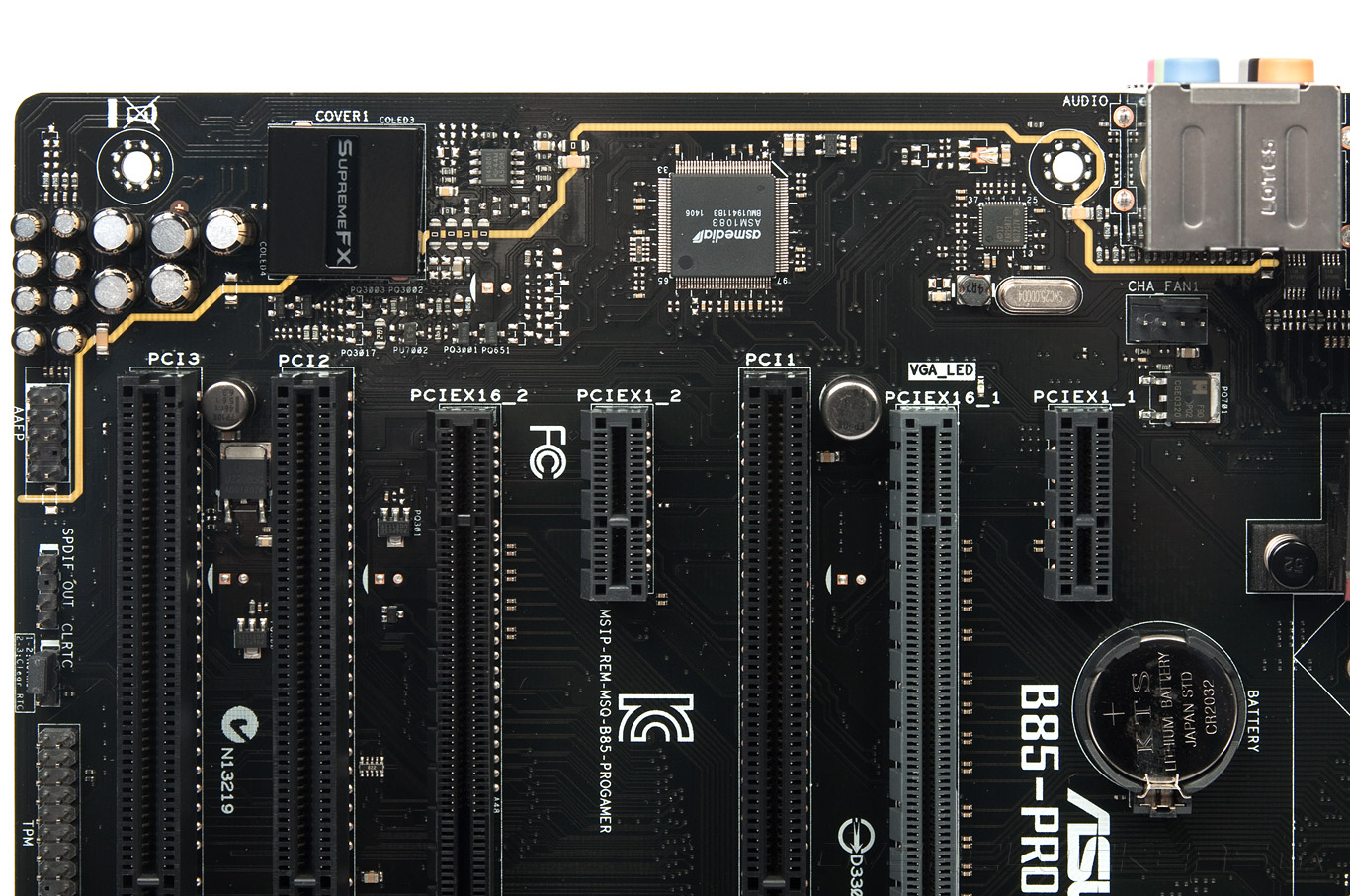

Звуковой кодек упрятан за экраном, надпись SupremeFX также светится красным цветом во время работы, как и канавка из лишенного проводящего слоя текстолита. Рядом распаян традиционный для продукции от ASUS операционный усилитель Texas Instruments RC4580.

ASUS B85-Pro Gamer

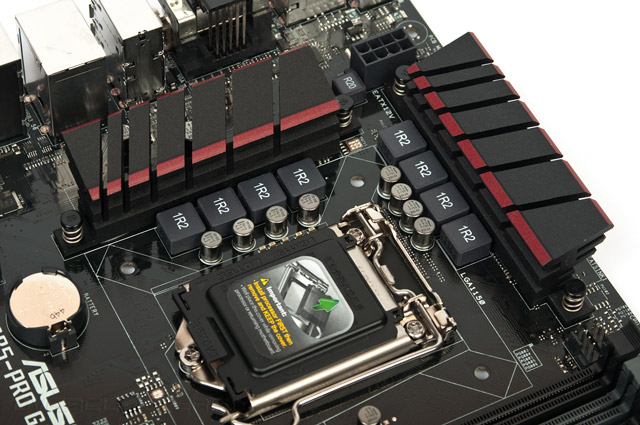

Судя по расположению элементов, построение узла VRM идентично таким платам, как Z97-A и Gryphon Z97 Armor Edition. Место размещения сокета ЦП не должно создать проблем при установке кулеров любых типов.

ASUS B85-Pro Gamer

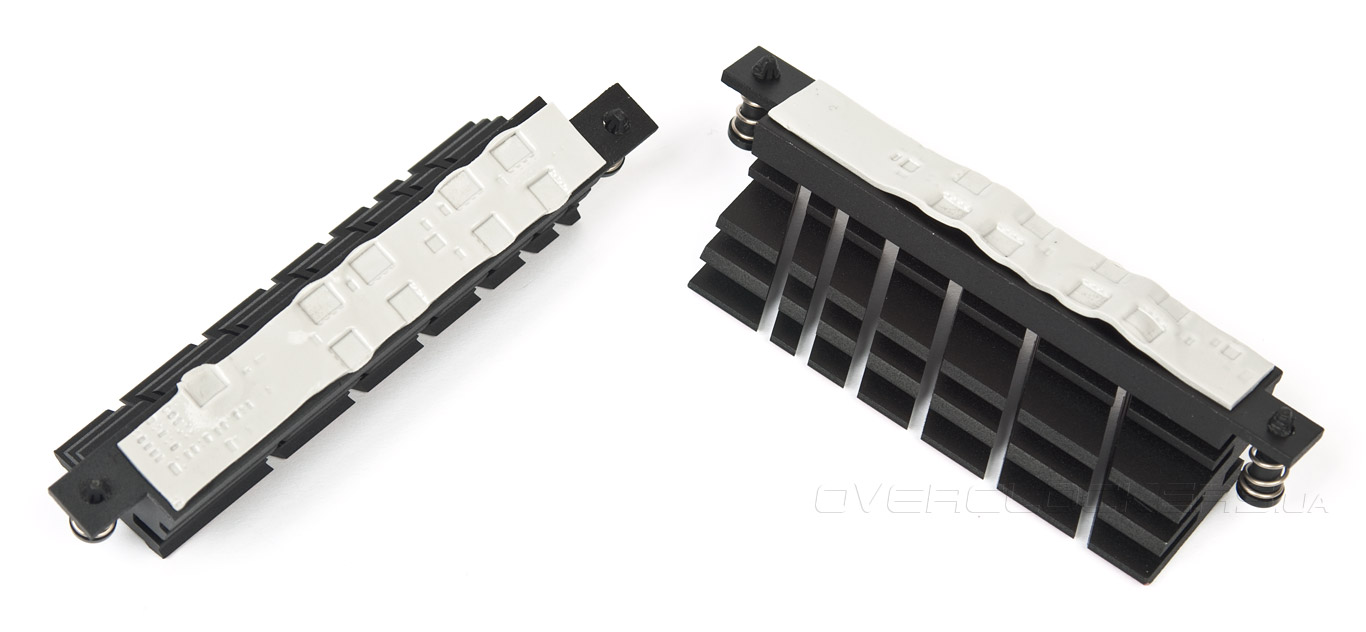

Охладители имеют богатое оребрение, но вес их невелик. Полный контакт с силовыми элементами обеспечивает хорошо продавливаемая термопрокладка.

ASUS B85-Pro Gamer

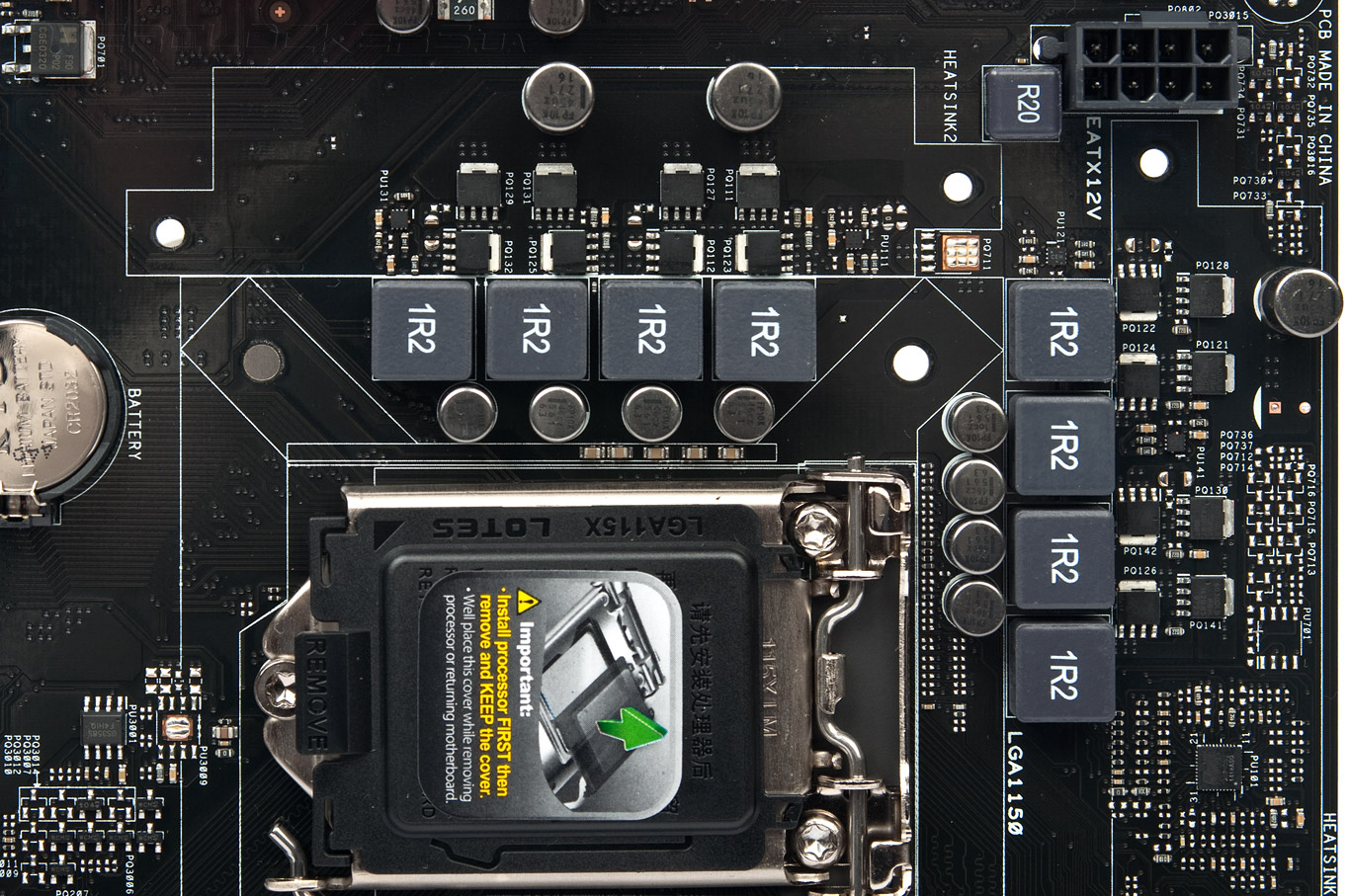

Предположения о реализации модуля VRM оказались верными. ШИМ-контроллер — ASP1252, а силовые элементы — продукция NXP Semiconductors в лице пары PH6030AL и PH4030AL на каждый из четырёх каналов. Благодаря такому же числу удвоителей общее число увеличивается до восьми виртуальных фаз.

ASUS B85-Pro Gamer

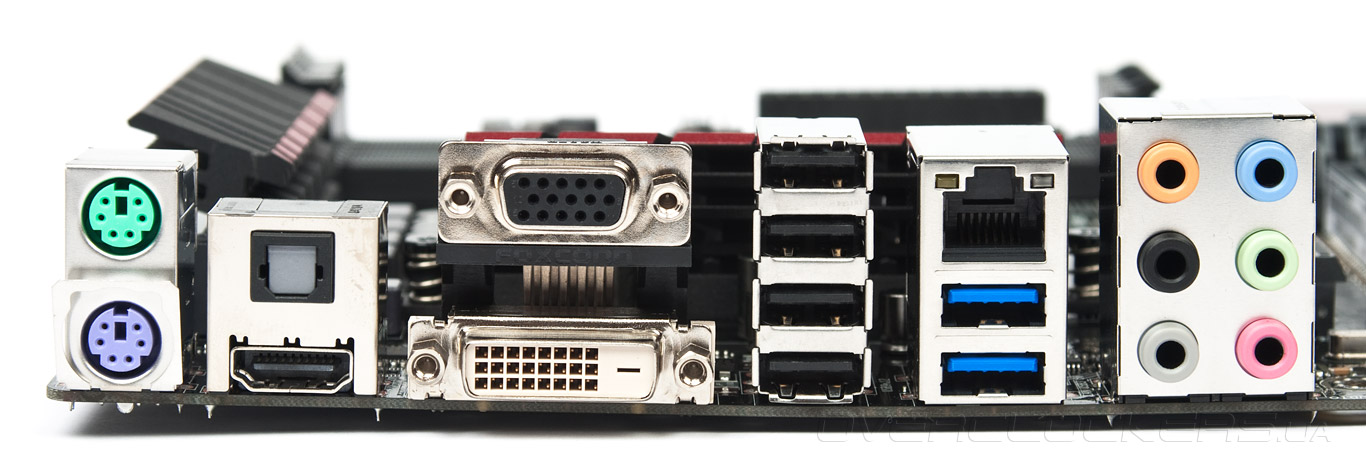

Задняя панель насыщена всевозможными гнёздами. Удивляет пара PS/2. Выход HDMI дополнен конвертером уровней сигнала ASM1442.

ASUS B85-Pro Gamer

Учитывая небольшую популярность новоиспеченных скоростных интерфейсов M.2 и SATA-E, их отсутствие в составе B85-Pro Gamer не станет помехой в построении современного, в том числе, игрового ПК, а заявка в виде недюжинного VRM подвергнется проверке в реальных испытаниях, читайте об этом в соответствующем разделе обзора.
