Обзор материнской платы ASUS Z87M-Plus. Достаточный минимализм

Цикл наших обзоров системных плат нижнего ценового диапазона, в чью основу положен старший набор системной логики для процессоров Intel Haswell — Z87, выявил в них вполне пригодные для эксплуатации продукты. Однако общей чертой для каждого из них являлась плохая стабилизация питающего напряжения CPU. Является ли тому виной неспособность производителей организовать правильный подход при работе с ШИМ-контроллером ISL95820, общего для каждого из них без исключения, — вопрос скорее риторический, но факты на лицо.

В этом обзоре мы рассмотрим подобную, самую дешёвую материнскую плату производства ASUSTeK Computer Inc. — Z87M-Plus. Продукция этой компании базируется на иных компонентах, перемаркированных производителем, но, по всей видимости, это изделия International Rectifier. Рассматривая новый модельный ряд компании в одном из первых обзоров можно было заметить, что самой простой является другая модель — ASUS Z87-K. Однако фактические розничные цены с того момента оказались неизменными для всех моделей, за исключением сегодняшнего участника тестирования. За него в отечественной рознице просят сумму, эквивалентную $125.

ASUS Z87M-Plus

Помимо этого, именно Z87M-Plus является наиболее предпочтительной для энтузиастов с ограниченным бюджетом, поскольку обладает несколькими специфическими способностями — кнопкой MemOK! и переключателем состояний работы GPU Boost. Во всём остальном это самая обыкновенная плата, не отягощённая какими-то дополнительными контроллерами интерфейсов, но в то же самое время обладающая всем необходимым для построения современного мультимедийного компьютера.


Характеристики

Модель ASUS Z87M-Plus
Чипсет Intel Z87
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/2933*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics/4600/P4600
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z87)
8 x 2.0 (2 разъёма на задней панели, Z87)
Serial ATA 6 x SATA 6 Гбит/с (Z87)
RAID 0, 1, 5, 10 (Z87)
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Realtek 8111GR (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 213
Дополнительные возможности Возможность подключения TPM-модуля, поддержка AMD Quad-GPU CrossFireX, переключатель состояний GPU Boost, кнопка MemOK!


Упаковка и комплектация

На тестирование плата попала в обычной белой коробке. Полноценная упаковка ничем особым удивить не сможет. На официальной странице продукта можно ознакомиться со всеми особенностями Z87M-Plus, на которые акцентирует внимание производитель для повышения привлекательности своих решений. Хочется отметить технологию USB BIOS Flashback. Этот механизм позволит в случае неприятностей с прошивкой обновить её без визита в сервисный центр.

ASUS Z87M-Plus

Учитывая, что рассматриваемый продукт не является розничным экземпляром, то комплект поставки тоже отличается от привычного. Помимо платы в коробке находились:
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в белых тонах с цветовым и символьным обозначением всех гнёзд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
ASUS Z87M-Plus


Внешний вид

Отчасти благодаря упрощенному узлу стабилизации напряжения ЦП, размеры изделия оказались на добрых 3 см короче стандартного формата mATX. Кроме того, разделение шестнадцати линий PCI-E под нужды нескольких видеокарт не предусмотрено. Всего один коммутатор умеет переключать четыре линии из состава системной логики между тремя группами слотов: сконцентрировать всё их число на полноформатном гнезде, либо же оставить лишь две линии, перебросив остальные на обычные PCI-E x1.

ASUS Z87M-Plus

Простота устройства сказывается и на его обратной стороне, где нет сторонних элементов, в частности, в области размещения усилительной пластины охладителя ЦП. Радиаторы на плате закреплены при помощи подпружиненных пластиковых защёлок.

ASUS Z87M-Plus

Унификация производства приводит к использованию одинаковых элементов на разных устройствах; охладитель чипсета абсолютно такой же, как на прежде рассмотренной H87I-Plus, хорошо справляющийся со своими обязанностями. Четыре обыкновенных гнезда SATA заняли своё место в углу, а чуть выше них, в области размещения видеоускорителя, находятся ещё два продольного исполнения. Слоты под оперативную память оснащены защёлками лишь с одной стороны, что придаст комфорта при эксплуатации системы.

ASUS Z87M-Plus

Штыревые разъёмы прочих интерфейсов привычно расположились вдоль нижней грани. Среди них нет ни одной колодки для подключения вентилятора; одна расположена в самом центре PCB. Сетевой и аудиоконтроллер являют собой базовые решения от Realtek — 8111GR и ALC887, техническая документация которых доступна лишь для партнёров компании.

ASUS Z87M-Plus

Второй из двух вентиляторных разъёмов находится у верхней грани платы, рядом с процессорным. Все три имеют четырёхконтактное исполнение, а процессорный лишён датчика-идентификатора типа подключаемого устройства, равно как это было и на H87I-Plus. В противовес последнему, здесь находится любопытный переключатель GPU_BOOST. Забегая наперёд отмечу, что его роль равноценна TPU — одного из «интеллектуальных процессоров», включенных в состав старшего продукта — Z87-Plus. Иными словами, при его использовании активируются функции по автоматическому разгону всех компонентов системы, а не только графического модуля, входящего в состав процессоров Intel Haswell, как это подразумевает его именование. Одновременно рядом с ним загораются зеленый или оранжевый светодиод, в зависимости от положения переключателя, и — как следствие — используемого профиля.

ASUS Z87M-Plus

Также не стоит забывать и про наличие кнопки MemOK!, что весьма необычно для бюджетного продукта.

ASUS Z87M-Plus

Идея организации узла VRM едина с прочими простыми продуктами, например, с Gigabyte GA-Z87-HD3.

ASUS Z87M-Plus

Радиатор лёгок, его прижим неказист, а на термопрокладке тоже не постеснялись сэкономить. Немногочисленные силовые элементы не имеют полного контакта поверхности вместе с ней.

ASUS Z87M-Plus

В составе каждого из четырёх каналов задействовано всего два элемента ON Semiconductor — NTMFS4937N и NTMFS4955N. ШИМ-контроллер ASP1253. В обзоре Vanguard B85 я уже делал предположение о его истинной сущности в лице IR3570A, сегодня ничего не меняется, ведь по сути весь преобразователь является полной копией рассмотренного тогда решения. Такая наследственность отрадна — в тот раз весь комплекс мероприятий по разгону был проведён без каких-либо нареканий. Сегодня возможен закономерный рост температуры в результате сокращения площади, отведенной под охлаждение элементов цепей.

ASUS Z87M-Plus

Лишний раз хочется провести параллели между этими моделями: наполнение задней панели у них также весьма похоже, только здесь вместо DisplayPort находится S/PDIF. В целом — множество интерфейсных выходов образует полноценный набор для современного ПК.

ASUS Z87M-Plus

Подводя итог отмечу, что рассмотрение дизайна самого простого продукта не вызывает решительно никаких замечаний. Ожидаемые упрощения на общую работоспособность системы никак повлиять не должны. Перейдём к рассмотрению программной составляющей.

Возможности UEFI

Буквально с первого включения плата смогла удивить не на шутку. Светодиод DRAM_LED призывно горел, а процедура POST не выполнялась. После активации кнопки MemOK! устройство применило лояльные для ОЗУ настройки. В результате получилось зайти в оболочку UEFI.

Оказалось, Z87M-Plus оснащена первоначальной версией микрокода (0311), ещё со старым типом шрифта. К слову, перестановка модулей памяти ничего не меняла.

UEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-Plus

Свежая версия прошивки (1003) датируется 2014 годом, она была записана при помощи встроенного механизма по обновлению — EZ Flash 2 Utility.

UEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-Plus

С последней версией проблем с POST не возникло, очевидно, их устранили, улучшив совместимость с различными модулями DRAM. Интерфейс UEFI, в частности его упрощённый режим EZ Mode, выглядит знакомо. Здесь можно выполнить все базовые настройки системы: установить текущую дату и время, изменить локализацию интерфейса, установить режим работы памяти согласно имеющемуся профилю XMP, указать приоритет загрузочных устройств. Всего этого более чем достаточно для рядового пользователя, кроме того, есть ещё ряд неперечисленных возможностей.

UEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-Plus

Advanced Mode несёт собой более гибкие настройки системы, бóльшую информацию о работе тех или иных компонентов. В главном разделе можно установить пароль администратора системы.

UEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-Plus

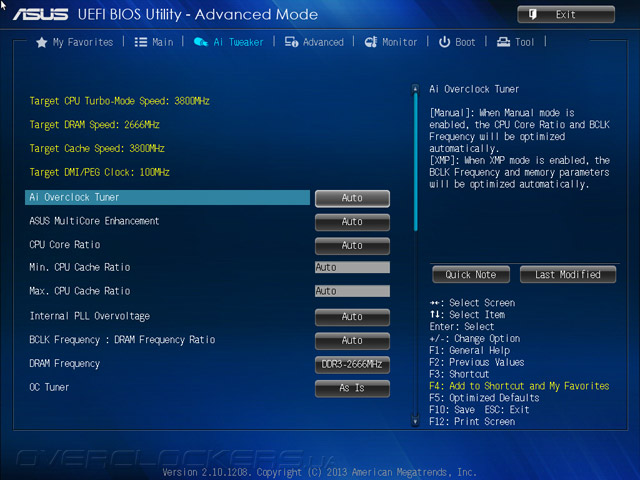

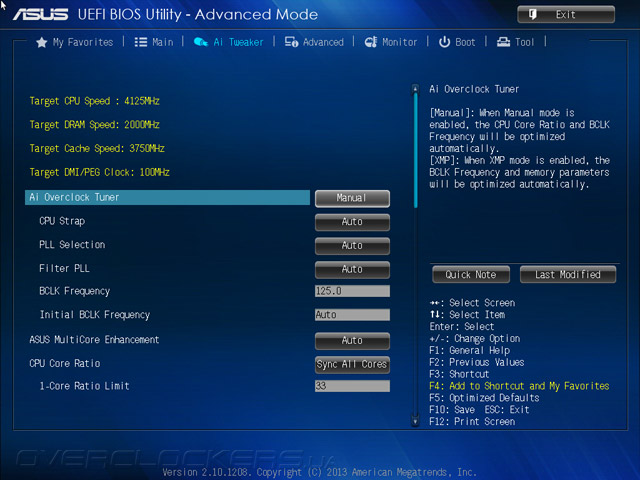

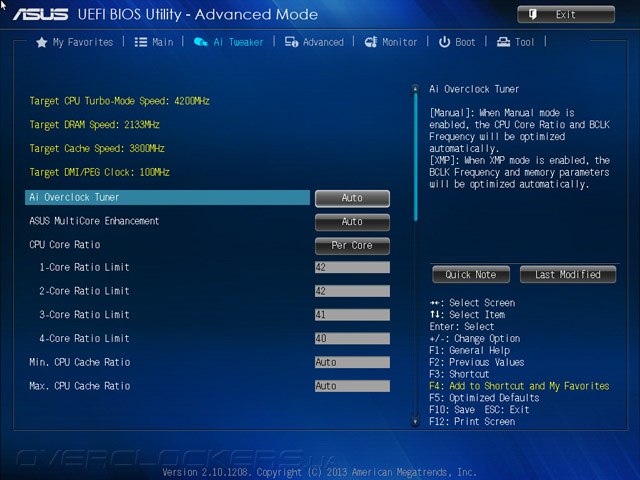

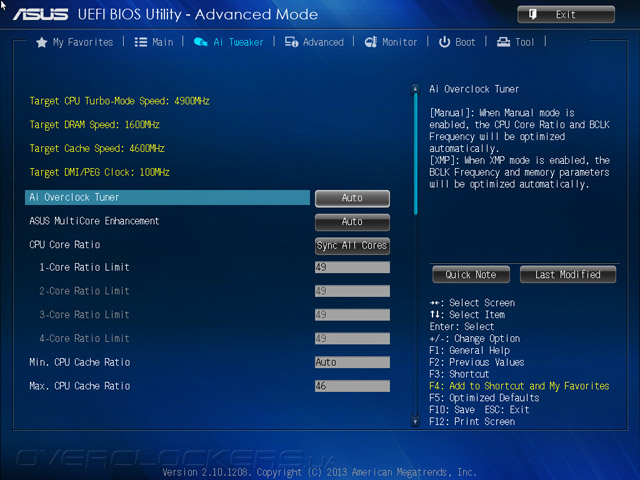

Ai Tweaker — специализированный раздел для проведения мероприятий по разгону. Общий осмотр говорит о полноценных возможностях устройства в этой сфере. Немного усечёнными, относительно более именитых собратьев, оказались настройки модуля питания DRAM, но к их услугам прежде не приходилось прибегать в рамках тех масштабов, что обычно проводит наша лаборатория при испытании компонентов тестового стенда.

UEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-Plus

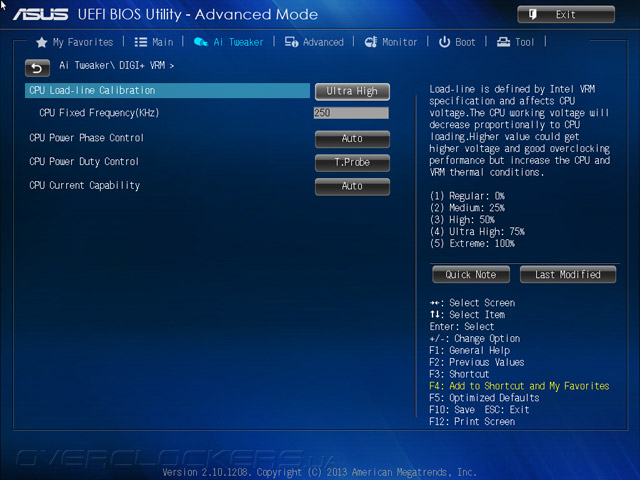

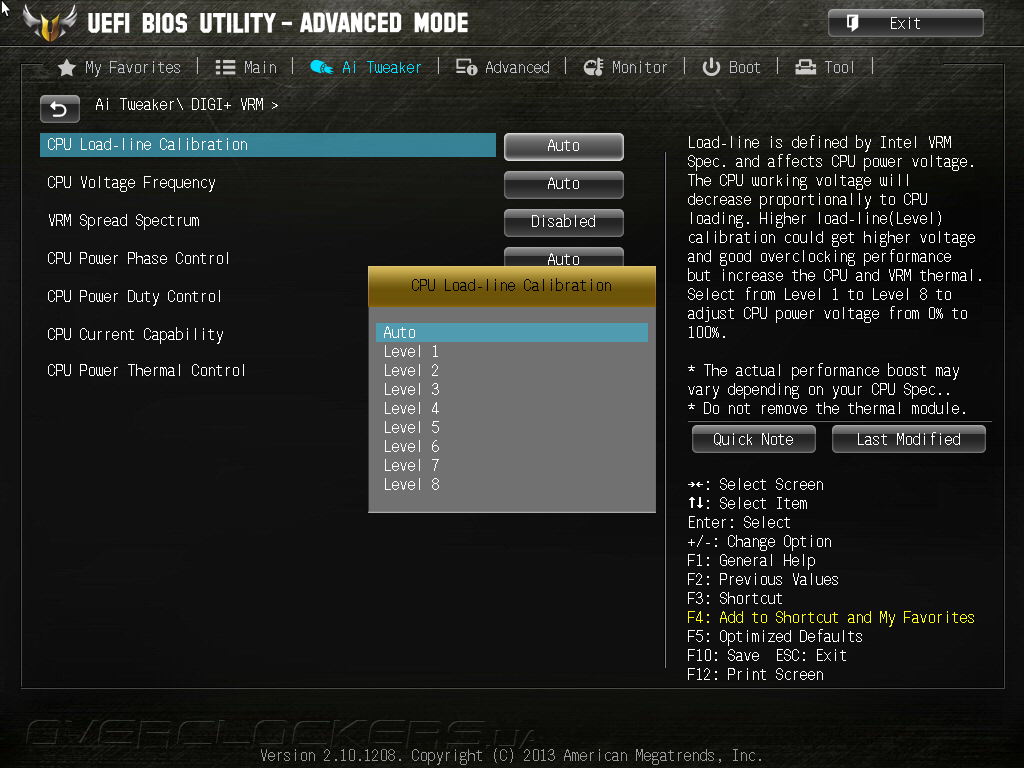

Режимов работы LLC всего пять, в отличии от родственной Vanguard B85, где было целых восемь уровней.

UEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-Plus

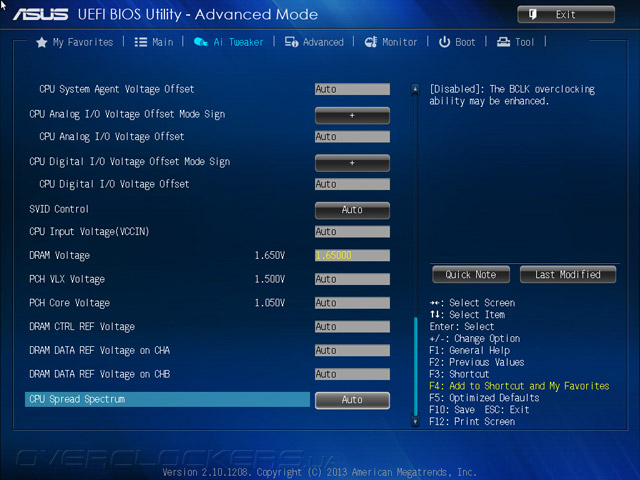

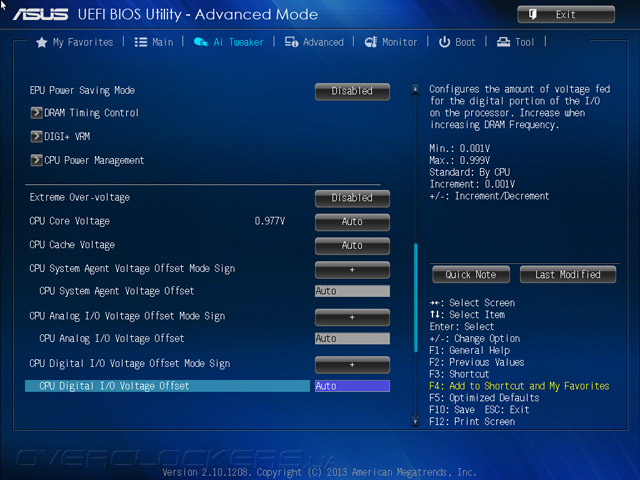

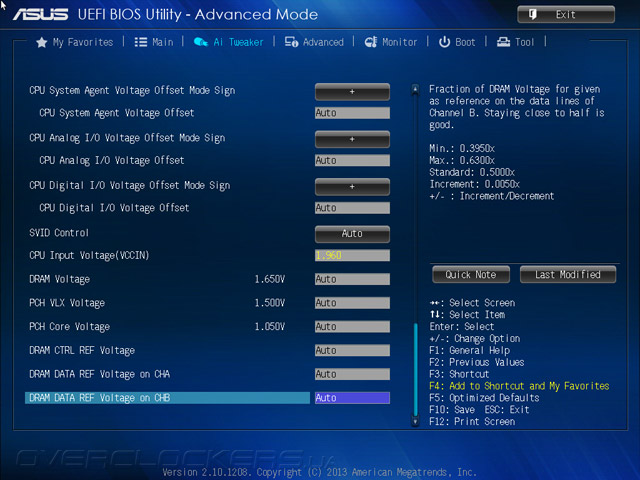

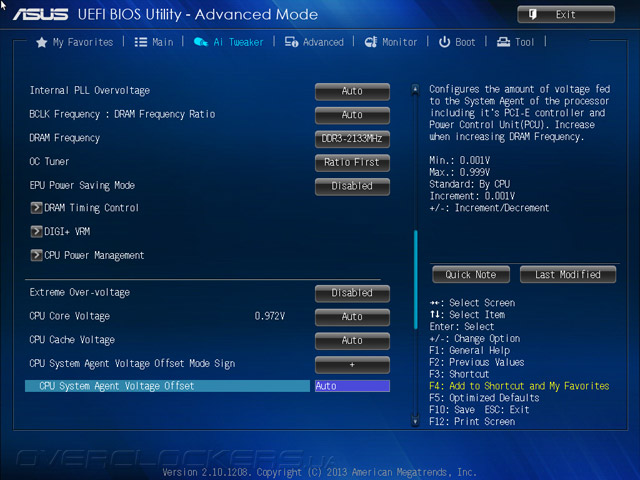

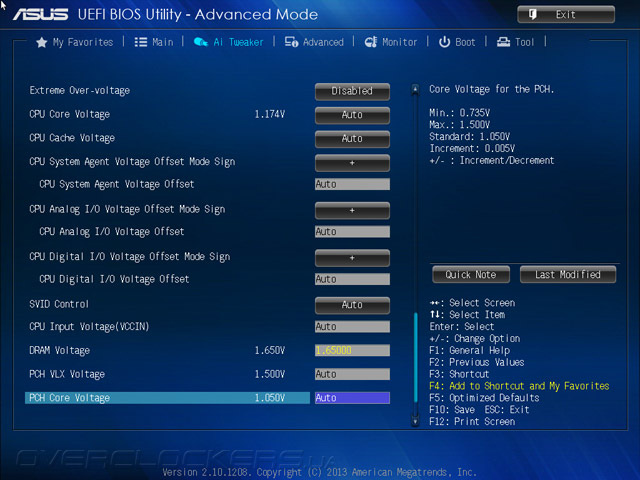

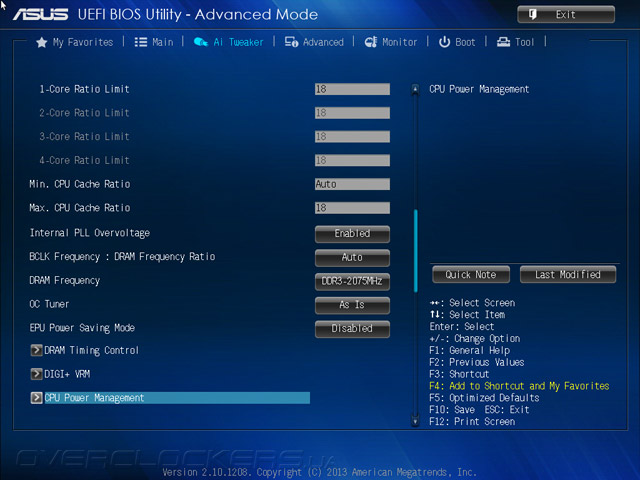

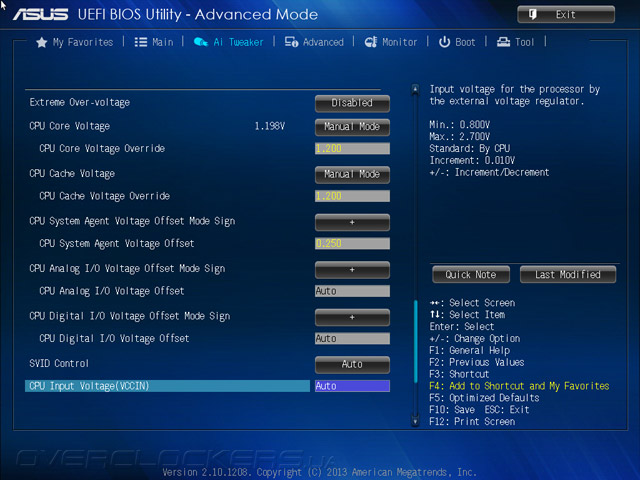

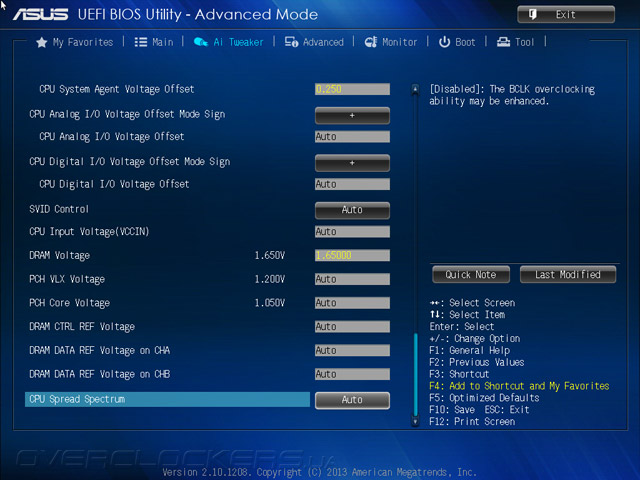

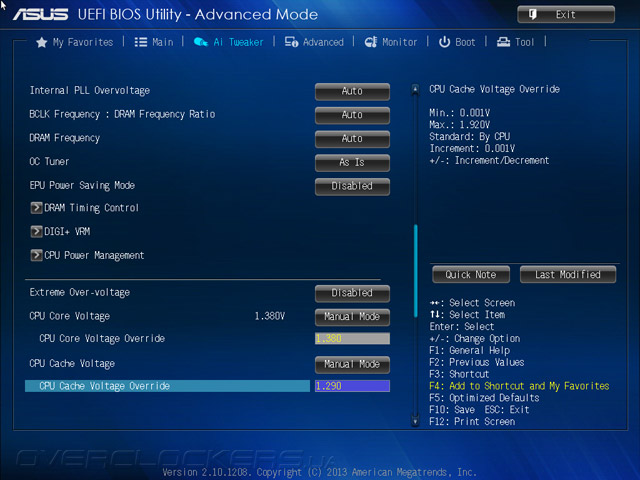

Набор механизмов по изменению всех важных напряжений весьма богат, а границы по увеличению (и уменьшению) такие же широкие, как, скажем, у Z87I-Pro, обладающей несравнимо лучшей элементной базой.

UEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-Plus

Все важные параметры и их пределы сведены в единую таблицу:

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 80–300 0,1
PLL Selection Auto/LC PLL/SB PLL
Filter PLL Auto/Low BCLK Mode/High BCLK Mode
Internal PLL Overvoltage Auto/Enabled/Disabled
CPU Core Ratio (Multiplier) 8–80 1
CPU Load-line Calibration (%) Auto/Regular/Medium/High/Ultra High/Extreme 25
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,001–1,92 0,001
CPU Input Voltage (B) 0,8–2,7 0,01
CPU Cache Ratio (Multiplier) 8–80 1
CPU Cache Voltage Override (В) 0,001–1,92 0,001
DRAM Frequency (МГц) 1400–3000
800–3200
200
266
DRAM Voltage (B) 1,185–1,80 0,005
CPU System Agent Voltage Offset (В) (+/–) 0,001–0,999 0,001
CPU Analog I/O Voltage Offset (+/–) 0,001–0,999 0,001
CPU Digital I/O Voltage Offset (+/–) 0,001–0,999 0,001
PCH Core Voltage (В) 0,735–1,50 0,005
PCH VLX Voltage (В) 1,185–2,135 0,005
Max. CPU Graphics Ratio (Multiplier) 8(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,001–1,92 0,001

Кроме этого, не позабыты более простые способы по изменению производительности системы, буквально в один клик — OC Tuner и EPU Power Saving Mode.

UEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-Plus

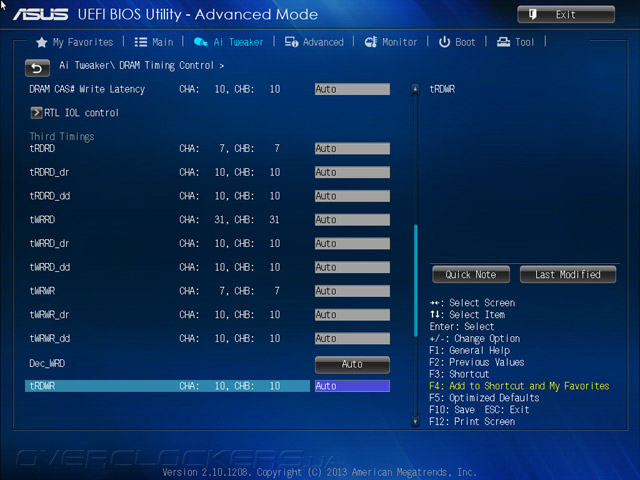

Настройки и информация о режимах работы прочих компонентов системы находятся на странице Advanced. Интересно разработчики подошли к пункту, заведующему работой единственного концентратора линий PCI-E, о котором упоминалось в первой части обзора. Пункт по воздействию на его режим работы находится в разделе Onboard Devices Configuration, а не PCH Configuration, как могло бы показаться с точки зрения логики.

UEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-Plus

В разделе Monitor разместилась информация о всех критически важных узлах системы, это: температура процессора, системные напряжения, в том числе и VCCIN, показания тахометрических датчиков со всех трёх каналов. Настройку работы вентиляторов при помощи готовых профилей можно было провести и с более простого режима отображения UEFI — EZ Mode, более тщательную можно порекомендовать выполнять при помощи фирменного ПО AI Suite III.

UEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-Plus

Полный контроль над процедурой инициализации оборудования во время загрузки системы расположен на странице Boot. Здесь тем более никаких урезок в наборе функций не произошло. Особой нужды что-то здесь менять, собственно, нет — процедуру POST продукт проходит весьма бодро.

UEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-Plus

Фирменные дополнительные возможности сконцентрированы на странице Tools. Здесь можно приступить к обновлению прошивки, посмотреть содержимое SPD у используемых модулей DRAM и, что немаловажно, сохранить текущий профиль с настройками в один из восьми слотов, либо же на съёмный носитель.

UEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-PlusUEFI Setup ASUS Z87M-Plus

В итоге у пользователя в распоряжении оказывается всё тот же UEFI, коим обладают более старшие представители модельного ряда ASUS, что не может не радовать.


Комплектное ПО

На сопроводительном диске находятся все необходимые драйверы и набор многочисленного ПО, как, собственно, фирменного, так и сторонних производителей.

ASUS Z87M-PlusASUS Z87M-PlusASUS Z87M-PlusASUS Z87M-PlusASUS Z87M-PlusASUS Z87M-PlusASUS Z87M-PlusASUS Z87M-Plus

Мастер установки уведомляет о версии продукта, уже установленного в системе, если такой факт имеет место быть, а также оповещает о номере сборки устанавливаемого набора. Диск оказался далеко не первой свежести, аккурат в соответствии номеру сборки версии UEFI на попавшем в лабораторию устройстве. Свою работу сценарий установщика исполняет корректно.

ASUS Z87M-PlusASUS Z87M-Plus

Мастер-установщик утилит оснащён подобным интерфейсом, где предлагается по умолчанию установить целый ворох программ.

ASUS Z87M-Plus

Сложно было отказать себе в установке фирменной утилиты Realtek Ethernet, ожидая увидеть нечто похожее на любопытный, но в тоже время нерабочий комплекс, который был в комплекте с материнской платой Biostar Hi-Fi B85N 3D — Smart Speed LAN. На деле установленный продукт оказался обыкновенным диагностическим «центром», что предоставляет информацию о сетевом соединении и самом адаптере, но не имеющим каких-либо настроек.

Smart Speed LANSmart Speed LANSmart Speed LANSmart Speed LAN

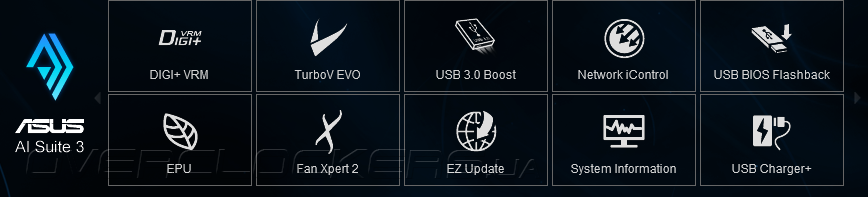

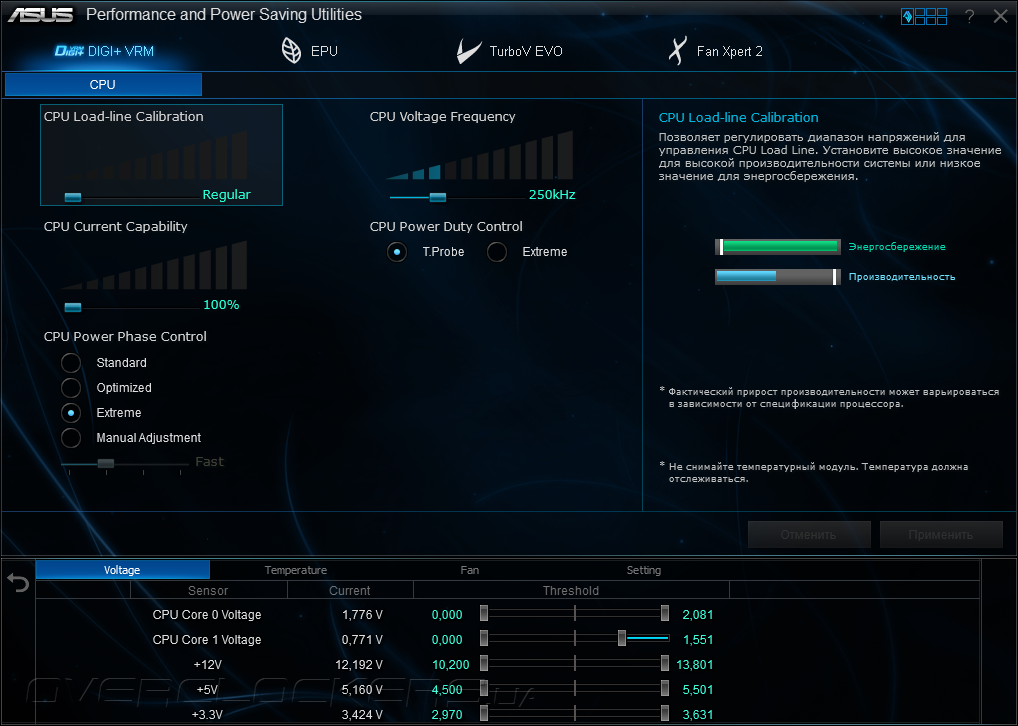

Без сомнения, главным программным продуктом является AI Suite 3. На этот комплекс вместе с обновлением до версии 1.00.56 возлагались определённые надежды по исправлению ошибок ещё в далеком декабре 2013 года, когда на обзор в лабораторию попала модель Z87I-Pro.

ASUS AI Suite 3ASUS AI Suite 3

Но, к сожалению, путаница между VCCIN и CPU Core Voltage как была, так и осталась. Поскольку диапазоны изменения напряжений и прочих параметров у Z87M-Plus и Z87I-Pro практически идентичны, то и общая суть оформления меню Performance and Power Saving Utilities оказалась единой.

ASUS AI Suite 3

Публиковать одинаковые скриншоты нет никакого смысла, все желающие могут ознакомиться с ними в прошлом обзоре. Небольшой акцент сделаем на закладке GPU Boost раздела TurboV EVO, которая была в тот раз упущена из виду.

ASUS AI Suite 3

Одним из самых полезных инструментов является Fan Expert 2, позволяющий настроить работу вентиляторов согласно, без преувеличения, любому сценарию. Главным сдерживающим фактором будет является опора на температуру центрального процессора.

ASUS AI Suite 3

Изначально подразумевается использование на такой плате лишь четырёхконтактных моделей вентиляторов. Впрочем, оба канала, заведующих работой системных охладителей, умеют управлять и трёхконтактными моделями. А вот главный — процессорный — такой возможностью уже обделён, в отличии от старших системных плат в линейке ASUS.

ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3

Набор возможностей комплекса безусловно скромнее, чем у прочих продуктов, но назвать его неполноценным или специально лишённым чего-либо никак нельзя.

ASUS AI Suite 3

Как и всегда, здесь можно получить информацию о системе, будучи уверенным в её корректности.

ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3

Получается, упрекнуть весь набор ПО можно лишь в наличии небольшой ошибки, информирующей о питающем напряжении CPU как о завышенном. Немного видоизменив настройки, можно скорректировать красный цвет отображения этого напряжения, вызывающий опаску, или же воспользоваться сторонним ПО, например, AIDA64. C учётом значительного промежутка времени присутствия Z87M-Plus на рынке нет ничего удивительного, что сторонние утилиты абсолютно корректно интерпретируют показания датчиков изделия.

ASUS AI Suite 3

ASUS AI Suite 3

Выяснилось, что программная поддержка продукта реализована на должном уровне, который не только не будет препятствовать разгонным мероприятиям, а скорее наоборот — такой набор ПО сможет этому лишь поспособствовать.

Разгонный потенциал

Оценивая общность подхода в реализации возможностей UEFI, вероятно, следует ожидать повторения результатов работы сценариев по автоматическому разгону системы. Он выполнялся посредством активации профилей пункта OC Tuner. И в действительности, первый из режимов — Ratio First — позволил достичь 4,2 ГГц, что ранее демонстрировала не одна плата ASUS, к примеру, всё та же Z87I-Pro. Но, как и тогда, в действительности действующей частотой была несколько иная, меньшего значения: скорее 4,1 ГГц для простоя и 4,0 ГГц — для тяжёлой нагрузки.

Разгон ASUS Z87M-PlusРазгон ASUS Z87M-PlusРазгон ASUS Z87M-Plus

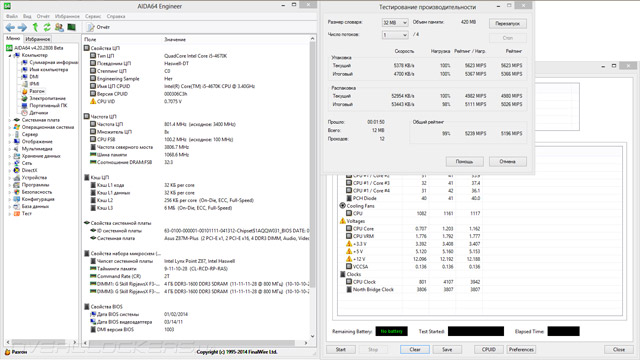

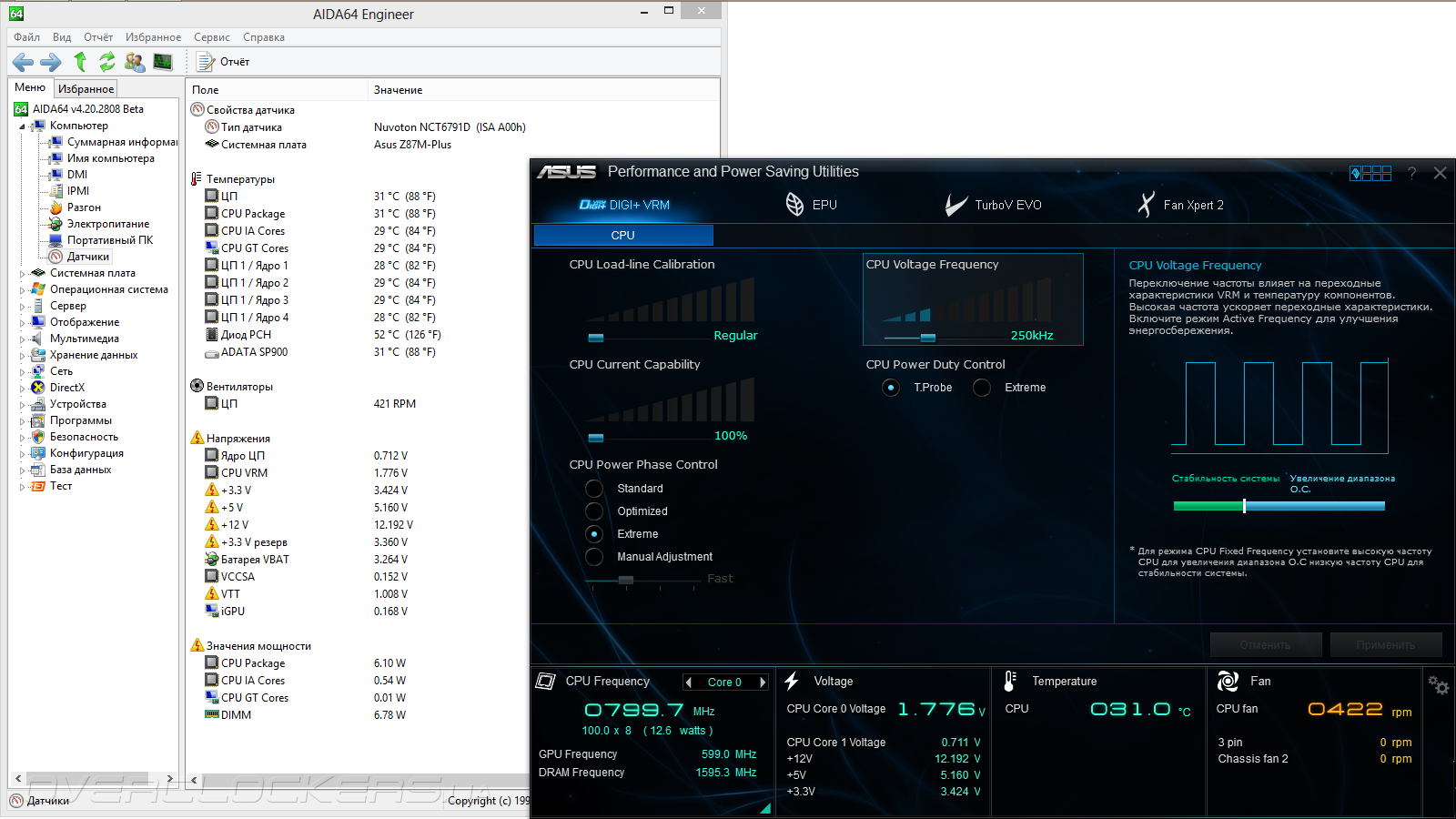

В простое ЦП работал с частотой 800 МГц, а напряжение на его вычислительных ядрах исправно понижалось. Оперативная память функционировала согласно профилю XMP.

Разгон ASUS Z87M-PlusРазгон ASUS Z87M-PlusРазгон ASUS Z87M-Plus

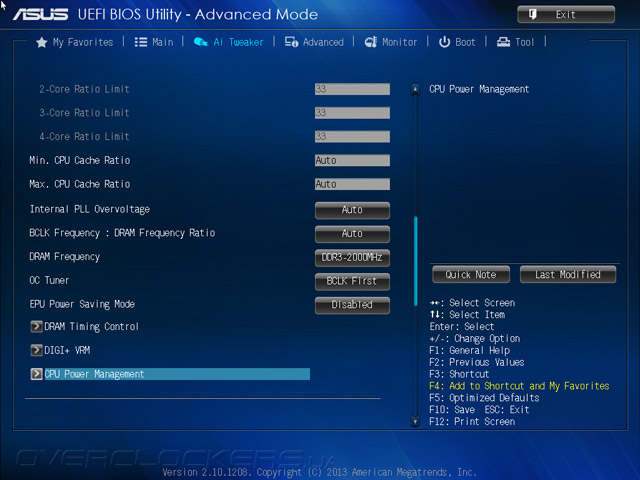

При активации другого профиля — BCLK First — результат тоже оказался идентичным. Увеличенная опорная частота до 125 МГц позволила CPU разогнаться до 4126 МГц, в этот раз уже по-настоящему, то есть частота не менялась от типа нагрузки на систему. В простое она понижалась до 1 ГГц, а работа ОЗУ вновь базировалась на немного откорректированном профиле XMP, то есть эффективной частотой были 2000 МГц вместо положенных 2133 МГц.

Разгон ASUS Z87M-PlusРазгон ASUS Z87M-PlusРазгон ASUS Z87M-Plus

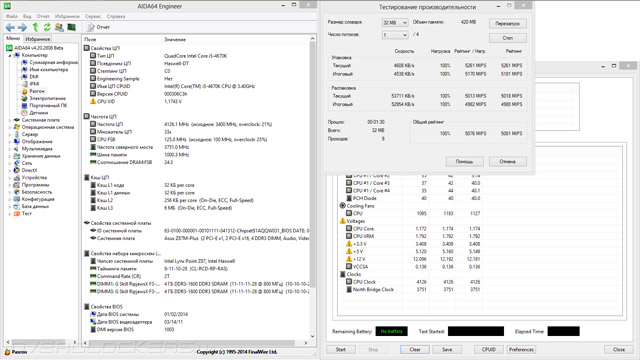

Напряжение CPU Core оказалось фиксированным на отметке 1,174 В.

Разгон ASUS Z87M-PlusРазгон ASUS Z87M-PlusРазгон ASUS Z87M-PlusРазгон ASUS Z87M-Plus

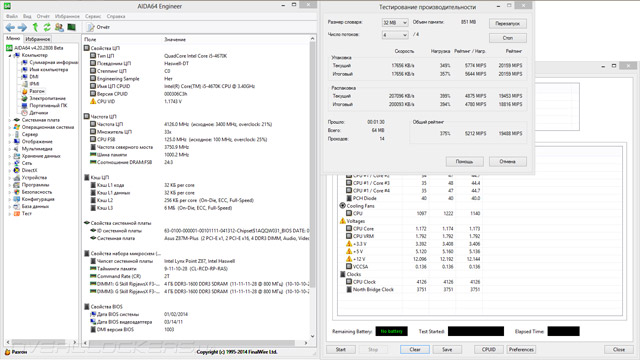

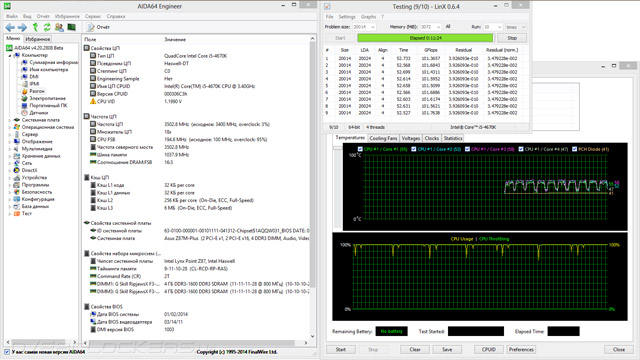

Несмотря на своё скромное позиционирование, Z87M-Plus проявила себя как и прочие, более именитые продукты.

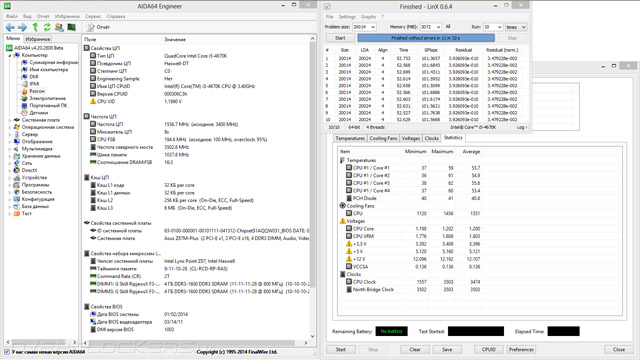

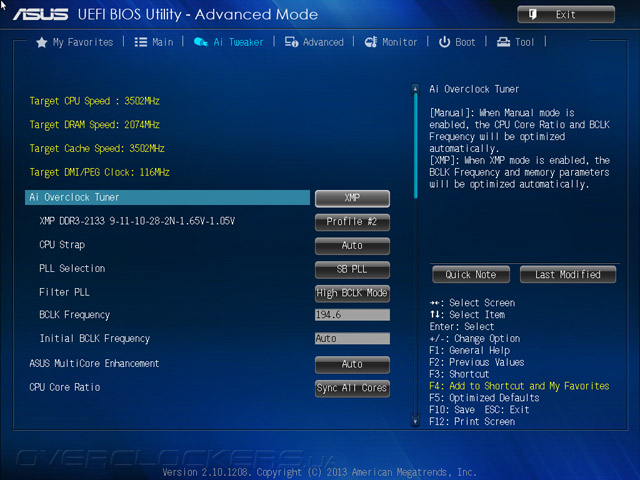

С разгоном BCLK Frequency проблем никаких не возникло, устройству покорились весьма солидные 194,6 МГц, что является третьим сверху (!) результатом в нашей лаборатории. Бóльшие значение покорилось лишь грозным Maximus VI Formula и Maximus VI Extreme.

Разгон ASUS Z87M-PlusРазгон ASUS Z87M-Plus

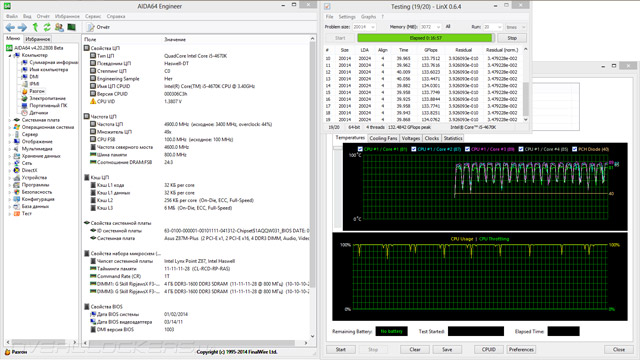

По правде сказать, загрузить ОС и работать в ней можно на ещё более высокой частоте, но стабильности уже в таком режиме не было.

Разгон ASUS Z87M-PlusРазгон ASUS Z87M-PlusРазгон ASUS Z87M-PlusРазгон ASUS Z87M-Plus

Традиционно для всех бюджетных продуктов, наибольшая проблема в разгоне ЦП оказывается в подборе нужного значения LLC. Срединный профиль High при фиксации напряжения на любой отметке вроде бы пытается удержать итоговое напряжение на установленном значении. Для нашего экземпляра достаточными для предельного разгона «на воздухе» являются 1,95 В. Однако постепенное повышение вплоть до 1,99 В стабильности системе не придавало. Следующий за ним профиль Ultra High способствует завышению напряжения во время максимальной вычислительной нагрузки. Впрочем, даже в этом случае стабильности не удалось достичь, поэтому пришлось немного завысить значение до 1,96 В. Согласно данным программного мониторинга действующим напряжением оказались 1,995 В. В таком режиме ЦП функционировал на частоте 4,9 ГГц, CPU Cache работал на 4,6 ГГц при соответствующих 1,38 В и 1,29 В на этих блоках. В простое частота ЦП понижалась до 800 МГц.

Разгон ASUS Z87M-PlusРазгон ASUS Z87M-Plus

Весьма странно наблюдать такую реакцию преобразователя, ведь на Vanguard B85 не было никаких проблем. Бóльшее число профилей, как показывает практика, позволяет более точно подобрать необходимый, правильный уровень LLC. Температура радиатора во время тестирования составляла 55 °C, а в зоне VRM — 85 °C. Такое положение дел выглядит хуже, чем у конкурирующей продукции, но критическим не является абсолютно. Уровень потребления энергии оказался равен 94–265 Вт, в целом, демонстрируя результаты, полученные ASRock Fatal1ty B85 Killer (но ведь там применяется трёхфазный стабилизатор питания!).

Разгон ASUS Z87M-PlusРазгон ASUS Z87M-PlusРазгон ASUS Z87M-PlusРазгон ASUS Z87M-Plus

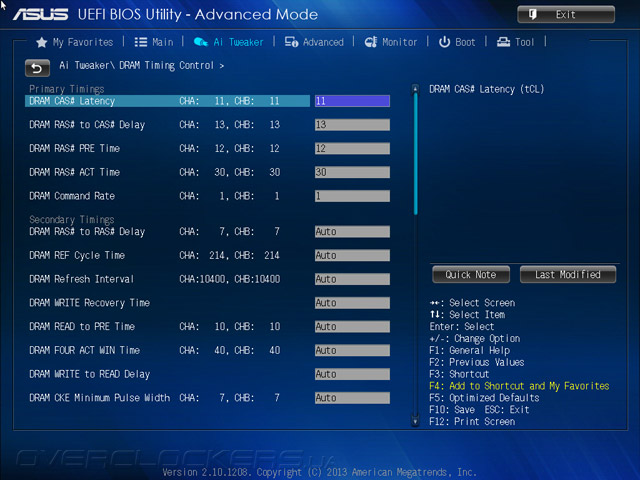

Учитывая особый подход специалистов из ASUSTeK к организации работы подсистемы памяти, а именно — более щадящие настройки второстепенных задержек, проблем с её разгоном не возникло. Повысив напряжение до 1,75 В, частоту до 2666 МГц и установив конфигурацию таймингов вида 11-13-12-30-1T системный стенд продемонстрировал полную стабильность в работе.

Разгон ASUS Z87M-PlusРазгон ASUS Z87M-Plus

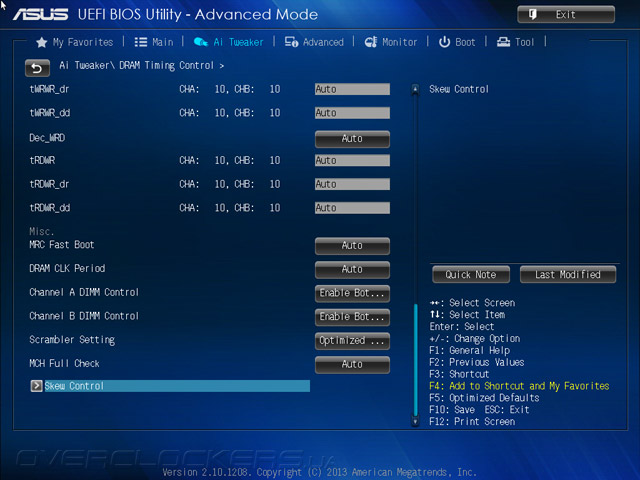

Все второстепенные задержки устанавливались равноценно прочим устройствам ASUS.

Разгон ASUS Z87M-Plus

Разгон ASUS Z87M-PlusРазгон ASUS Z87M-PlusРазгон ASUS Z87M-PlusРазгон ASUS Z87M-PlusРазгон ASUS Z87M-PlusРазгон ASUS Z87M-Plus

Подведём краткий итог. Не смотря на многочисленные придирки к деталям, в целом Z87M-Plus продемонстрировала полную готовность к раскрытию разгонного потенциала компонентов тестового стенда, несмотря на всю её кажущуюся скромность.


Тестовый стенд

В состав стенда вошли:
  • процессор: Intel Core i5-4670K (3,4 ГГц);
  • кулер: SilverStone Heligon HE-01;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill F3-17000CL9D-8GBXM (2x4 ГБ, 2133 МГц, 9-11-10-28-2T, 1,65 В);
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: XFX XPS-850W-BES (850 Вт);
  • операционная система: Windows 8 Enterprise x64;
  • драйверы: Intel Chipset Device Software (9.4.0.1017), Intel Management Engine Interface (9.0.0.1287), ForceWare 320.18 (9.18.13.2018), PhysX 9.12.1031.
В ОС были отключены: UAC, файл подкачки, брандмауэр и Windows Defender. Никаких антивирусных продуктов установлено не было, прочие тонкие настройки не выполнялись. Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.20 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 Standard);
  • Futuremark 3DMark 13;
  • World in Conflict: Soviet Assault;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов мы свели их в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
ASUS Z87M-PLUS 1003 4.20.2808 4.1.611-x64 1.2.157 1.2.250
ASRock Fatal1ty B85 Killer P1.10 4.00.2760 4.1.591-x64 1.2.157 1.2.250
Gigabyte G1.Sniper Z87 F1 4.00.2752 4.1.591-x64 1.2.157 1.2.250
Biostar Hi-Fi B85N 3D 4.6.5 (04.12.2013) 4.00.2731 4.1.591-x64 1.2.157 1.1
MSI Z87M Gaming V1.1B4 4.00.2714 4.1.591-x64 1.2.157 1.1
ASUS Z87I-Pro 0602 4.00.2704 4.1.591-x64 1.2.157 1.1
ASUS Vanguard B85 1504 3.20.2651 4.1.591-x64 1.2.157 1.1
Gigabyte GA-Z87-HD3 F6 3.20.2638 4.1.581-x64 1.2.157 1.1
ASRock Z87M Extreme4 P1.60 3.20.2622 4.1.581-x64 1.0.0 1.1
ECS Z87H3-A2X Golden 4.6.5 (29.08.2013) 3.20.2600 4.1.581-x64 1.0.0 1.1
ASRock Z87 OC Formula P1.80 3.00.2590 4.1.578-x64 1.0.0 1.1
Gigabyte G1.Sniper 5 F7 3.00.2578 4.1.574-x64 1.0.0 1.1
ASUS H87I-PLUS 0507 3.00.2566 4.1.574-x64 1.0.0 1.1
Biostar Hi-Fi Z87X 3D 4.6.5 (23.07.2013) 3.00.2552 4.1.574-x64 1.0.0 1.1
ASUS Gryphon Z87 1206 3.00.2536 4.0.568-x64 1.0.0 1.1
ASRock Z87 Extreme6 P1.90 3.00.2529 4.0.568-x64 1.0.0 1.1
ASUS Z87-PLUS 1007 3.00.2522 4.0.568-x64 1.0.0 1.1
ASUS Sabertooth Z87 3009 3.00.2522 4.0.568-x64 1.0.0 1.1


Результаты тестирования

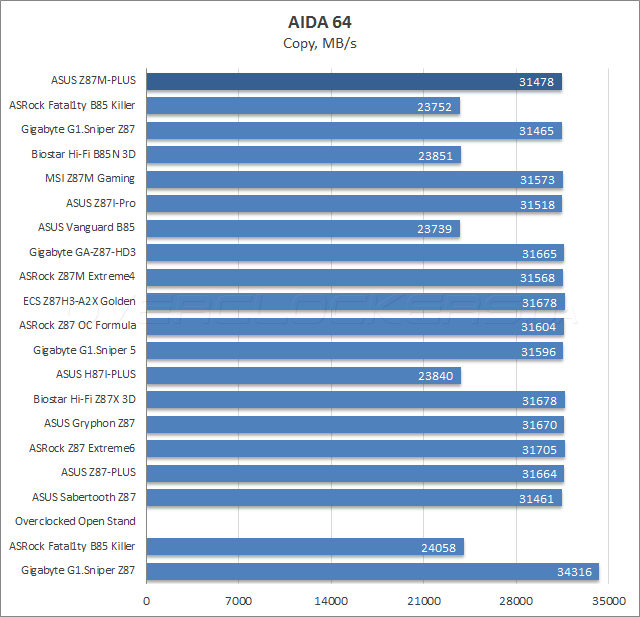

Частота процессора вновь не придерживалась рекомендуемой формулы Turbo Boost для Core i5-4670K. Тяжёлые задачи, как и требуется, переводили CPU в режим работы на частоте 3,6 ГГц, а вот более простые не могли гарантировать положенных 3,8 ГГц, занижая их до 3,7 ГГц, а то и ещё ниже. Однако эта неказистая формула выглядит получше, чем на других моделях от этого же производителя.

Тестирование ASUS Z87M-Plus

Тестирование ASUS Z87M-Plus

Тестирование ASUS Z87M-Plus

Тестирование ASUS Z87M-Plus

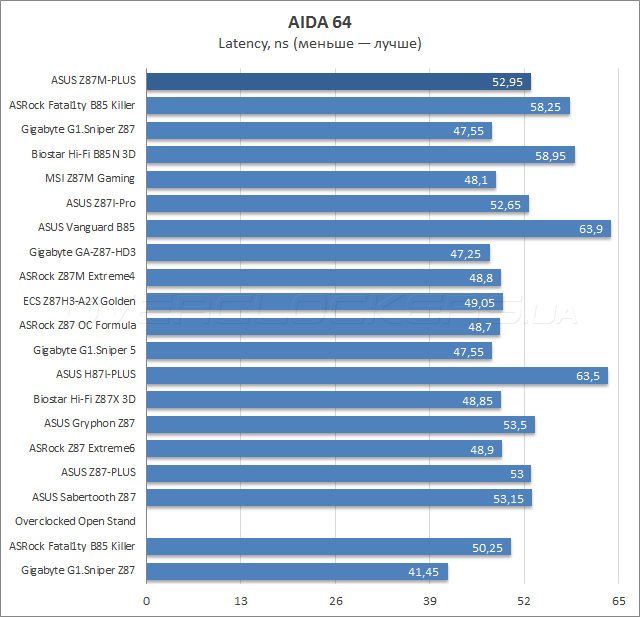

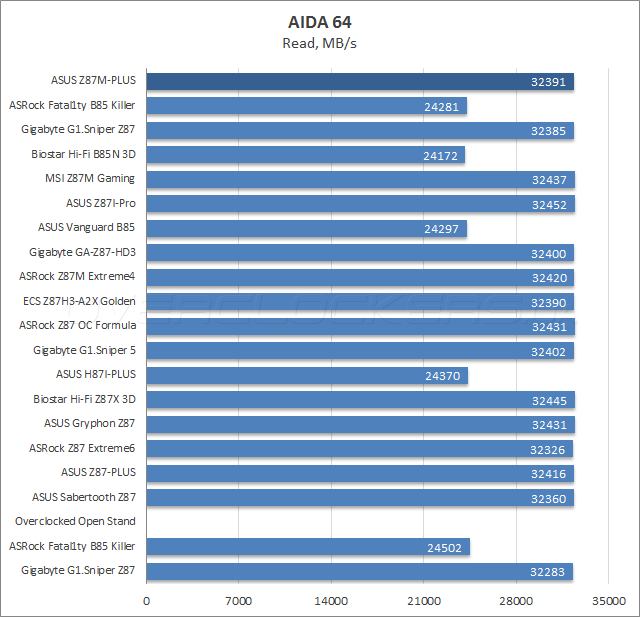

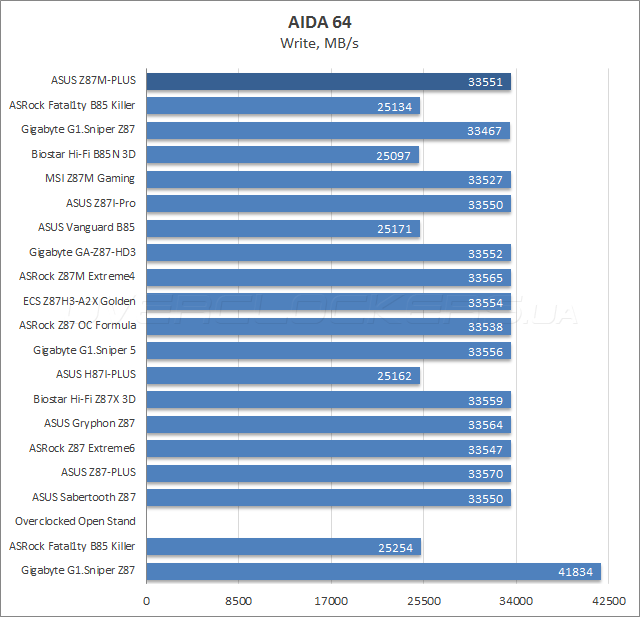

К сожалению, латентность памяти выше нормы, установленной абсолютно всеми конкурирующими изделиями.

Тестирование ASUS Z87M-Plus

Тестирование ASUS Z87M-Plus

Тестирование ASUS Z87M-Plus

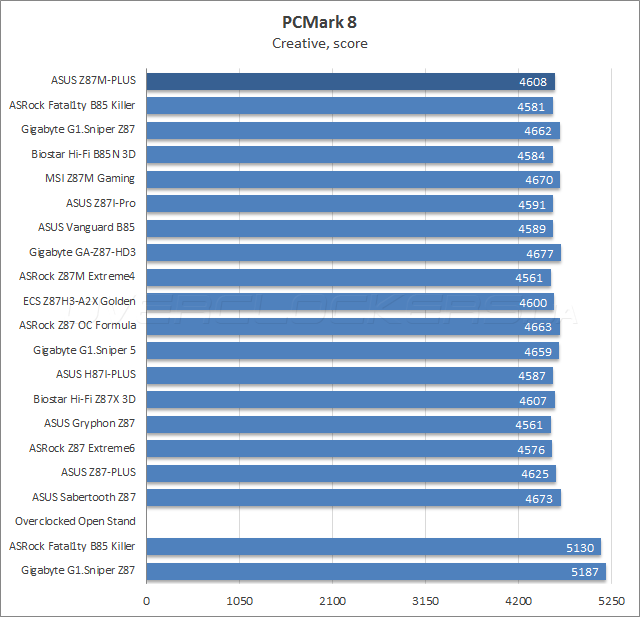

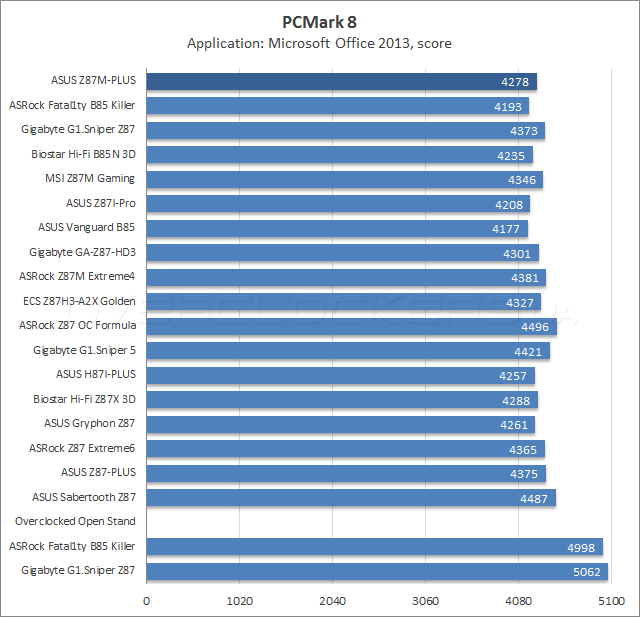

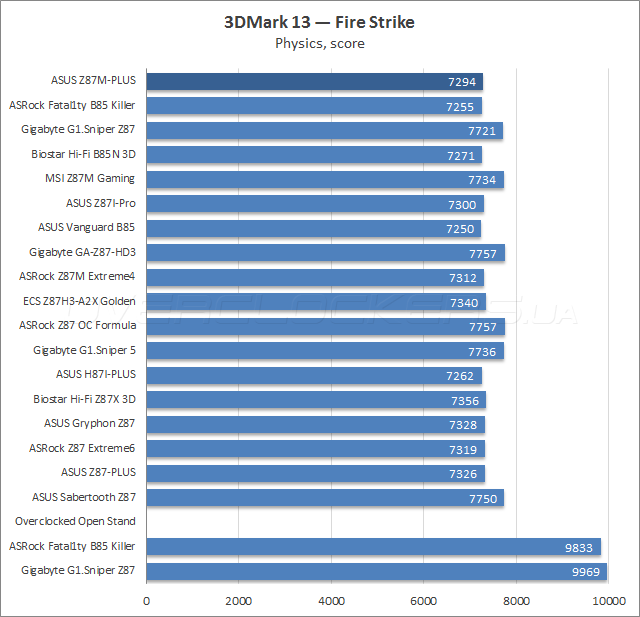

Специфический взгляд на частотную формулу ЦП роднит Z87M-Plus и Biostar Hi-Fi Z87X 3D.

Тестирование ASUS Z87M-Plus

Тестирование ASUS Z87M-Plus

Тестирование ASUS Z87M-Plus

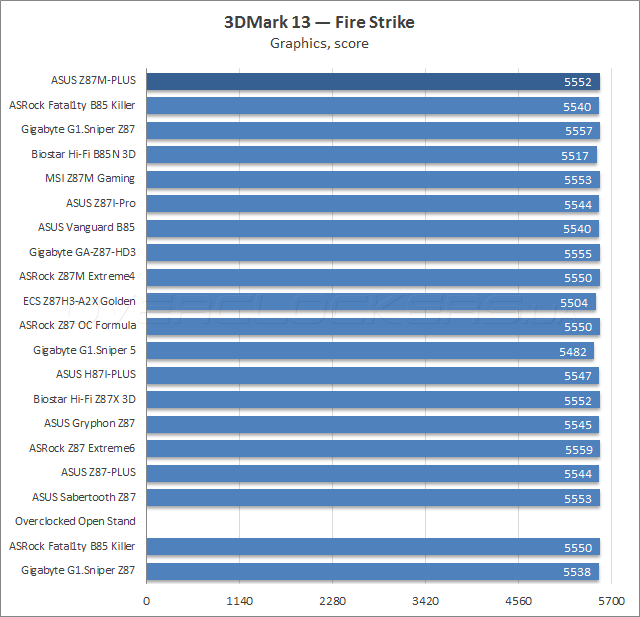

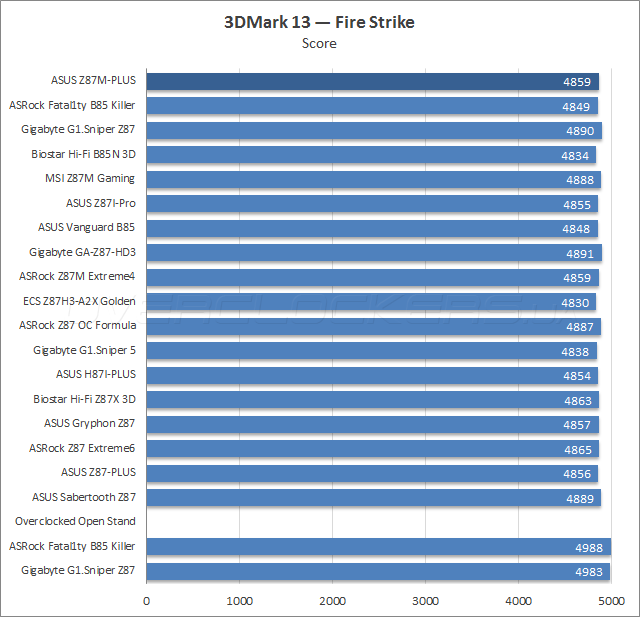

С работой графической подсистемы полный порядок.

Тестирование ASUS Z87M-Plus

Тестирование ASUS Z87M-Plus

Тестирование ASUS Z87M-Plus

Тестирование ASUS Z87M-Plus

Тестирование ASUS Z87M-Plus

Тестирование ASUS Z87M-Plus

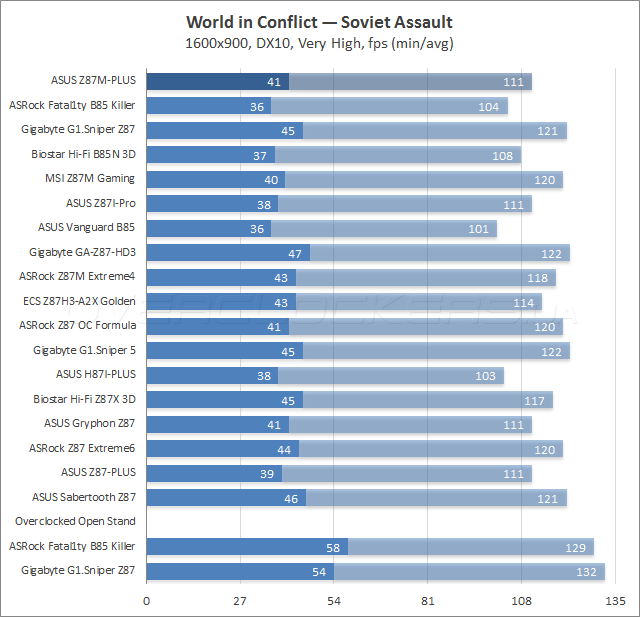

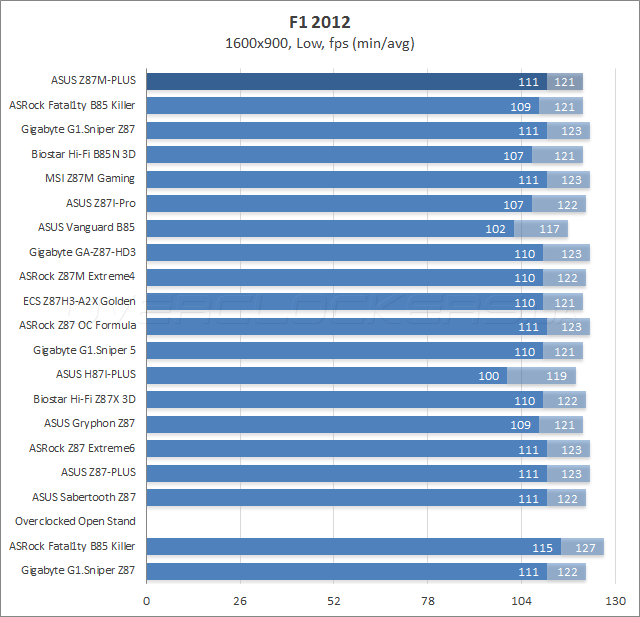

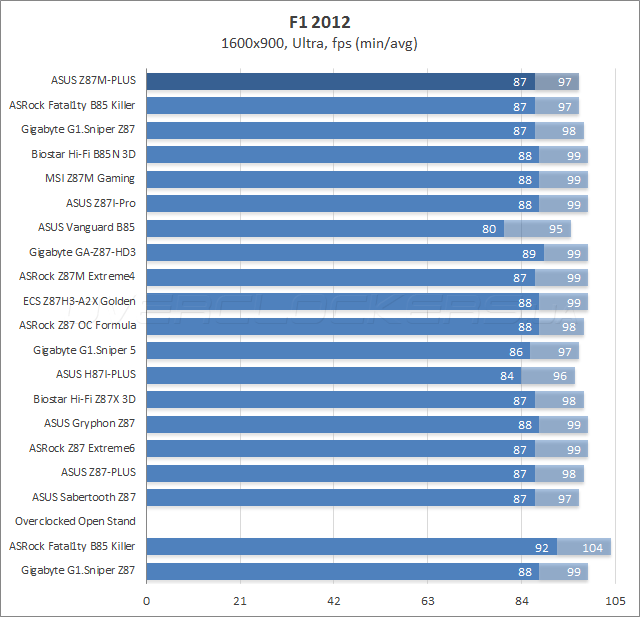

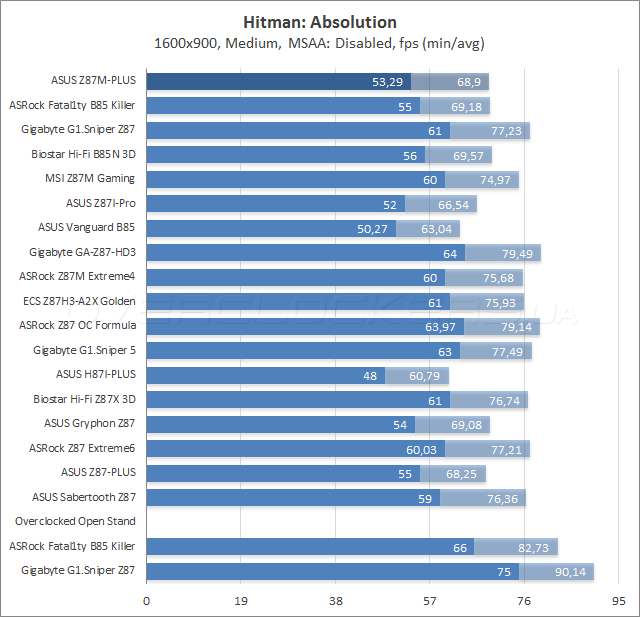

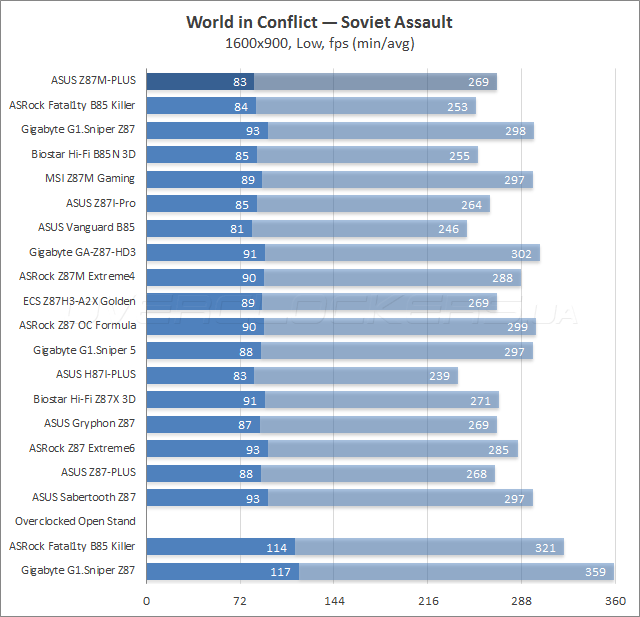

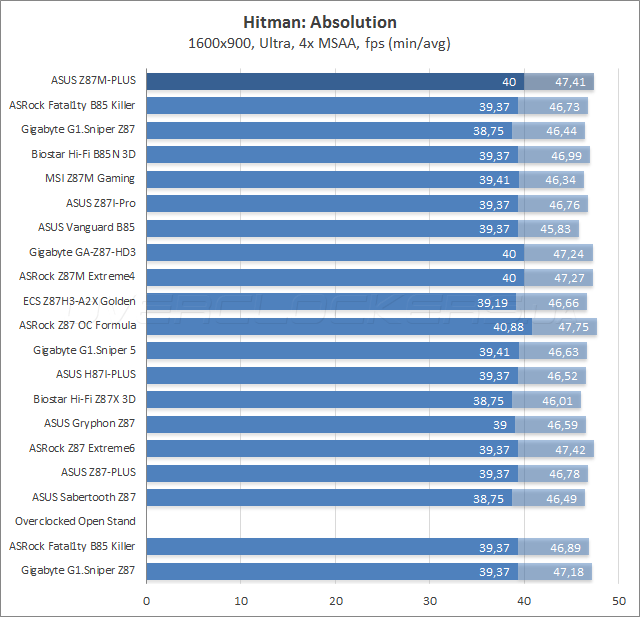

В игровых приложениях результаты платы существенно ниже средних по группе, но получше модели Z87I-Pro.

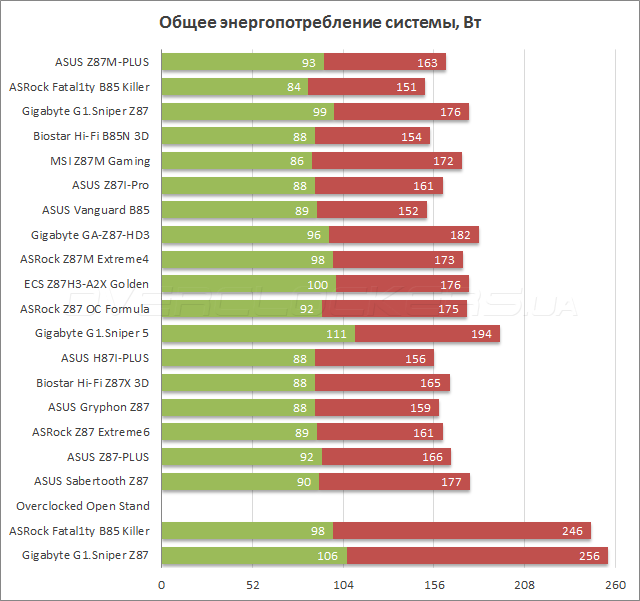

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Тестирование ASUS Z87M-Plus

Не самая выдающаяся производительность, как оказалась, не может быть оправдана работой каких-либо специальных технологий, снижающих потребление электроэнергии. Оно достаточно высоко как для такого простого изделия, некоторые конкуренты умеют сочетать лучшую производительность с меньшими для таких целей затратами. Вспоминая про имеющиеся в распоряжении устройства технологии энергосбережения: активация EPU Power Saving Mode понижает итоговый уровень потребления до приемлемых 88–160 Вт. При этом явного влияния на производительность, в особенности — изменения частотной формулы работы Turbo Boost, выявлено не было.


Вывод

Как оказалось, не смотря на низкую цену и кажущуюся простоту, Z87M-Plus является весьма неплохим кандидатом для покупки, в особенности для оверклокеров начального уровня подготовки или же для тех, кому не нужны от системной платы лишние контроллеры, или «улучшенные» версии базовых — аудио и сетевого адаптеров. Пусть механизм стабилизации питающего напряжения ЦП выполнен не на самом высоком уровне, весь комплекс мероприятий по разгону компонентов прошёл без каких-либо осложнений или трудностей. И, как итог — и оперативная память, и процессор продемонстрировали стабильную работу на своих предельных частотах, что доступны при содействии воздушного охлаждения.

Немного необычно будут звучать рекомендации для покупателей, в чьи планы разгон не входит. Эта плата демонстрирует весьма слабые результаты на фоне конкурентов, потребляет немного больше них, поэтому для доведения её уровня производительности до сопоставимого уровня придётся приложить небольшие усилия по тонкой настройке.

Учитывая скромный комплект поставки, ограниченный набор интерфейсных выходов, а также многочисленную группу конкурентов на рынке, положение у этой модели в этом случае не самое завидное. Спасти имидж поможет фирменное ПО, исполненное на весьма хорошем уровне. В частности, выполнение тонкой настройки режима работы системных охладителей реализовано весьма качественно, позволяя полностью отказаться от реобаса, в случае наличия небольшого числа охладителей в системе. Как не подходи к оценке этого продукта — он создан для экспериментов, как бы нелогично это казалось с оглядкой на его рыночное позиционирование.

Голос внутри требует скорости
