Обзор и тестирование материнской платы ASUS Z87-Plus для процессоров Socket LGA1150

К анонсу новой платформы от Intel компания ASUSTeK Computer Inc. приурочила полноценное обновление в номенклатуре своих материнских плат. Из старых моделей остались лишь широкоузнаваемые версии Deluxe и Pro. Остальные платы получили новые обозначения, в которых мы попробуем разобраться посредством сравнительной таблицы. Конечно же, речь идёт об обычных продуктах; серии ROG и TUF продолжают существовать и поныне.

Модель ASUS Z87-Deluxe ASUS Z87-Pro ASUS Z87-Plus ASUS Z87-A ASUS Z87-C ASUS Z87M-Plus ASUS Z87-K
Чипсет Intel Z87
Процессорный разъем Socket 1150
Процессоры Core i7, Core i5 (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*(OC), максимум 32 ГБ 4 DIMM DDR3 SDRAM 1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/2933*(OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
4 x PCI Express 2.0 x1
2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x2
2 x PCI Express 2.0 x1
 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI  –  2 (ASMedia ASM1083) 3 (ASMedia ASM1083)  –  3 (ASMedia ASM1083)
Встроенное видеоядро Intel HD Graphics 4600
Видеоразъемы DisplayPort 1.2, Mini DisplayPort 1.2, HDMI DisplayPort 1.2, HDMI, DVI-D, D-Sub Mini DisplayPort 1.2, HDMI, DVI-D, D-Sub  HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 6 (6x 4pin)  5 (5x 4pin)  3 (3x 4pin)
Порты PS/2 1 (клавиатура/мышь)
Порты USB 4 х 3.0 (4 разъема на задней панели, ASMedia ASM1074)
4 х 3.0 (2 разъема на задней панели, Z87)
8 x 2.0 (4 разъема на задней панели, Z87)
 4 х 3.0 (4 разъема на задней панели, ASMedia ASM1074)
4 х 3.0 (2 разъема на задней панели, Z87)
8 x 2.0 (на задней панели разъемов нет, Z87)

6 х 3.0 (4 разъема на задней панели, Z87)
8 x 2.0 (2 разъема на задней панели, Z87)
 4 х 3.0 (2 разъема на задней панели, Z87)
10 x 2.0 (4 разъема на задней панели, Z87)
Serial ATA 6 x SATA 6 Гбит/с (Z87)
4 x SATA 6 Гбит/с (2x ASMedia ASM1061)
6 x SATA 6 Гбит/с (Z87)
2 x SATA 6 Гбит/с (ASMedia ASM1061)
 6 x SATA 6 Гбит/с (Z87)
RAID  0, 1, 5, 10 (Z87)
Встроенный звук Realtek ALC1150 (7.1, HDA)  Realtek ALC892 (7.1, HDA)  Realtek ALC887 (7.1, HDA)
S/PDIF  Оптический, разъем на плате (выход) Разъем на плате (выход) Оптический, разъем на плате (выход)  Разъем на плате (выход)
Сетевые возможности  Intel I217V (Gigabit Ethernet)
Realtek 8111GR (Gigabit Ethernet)
 Intel I217V (Gigabit Ethernet)  Realtek 8111GR (Gigabit Ethernet)
FireWire        –
LPT        –
COM    –  1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор  ATX  mATX ATX
Размеры, мм 305 x 244 305 x 233,7  305 x 223,5  305 x 214 244 x 213  305 x 208
Дополнительные возможности Модуль ASUS Wi-Fi GO! (Wi-Fi 802.11 a/b/g/n/ac и Bluetooth v4.0/3.0+HS) + выносная двухполосная антенна, возможность подключения TPM-модуля, Thunderbolt header, кнопки включения и презагрузки, POST-индикаторы, поддержка AMD 3-Way CrossFireX и NVIDIA Quad-GPU SLI Модуль ASUS Wi-Fi GO! (Wi-Fi 802.11 a/b/g/n и Bluetooth v4.0/3.0+HS) + выносная двухполосная антенна, возможность подключения TPM-модуля, Thunderbolt header, кнопка включения, POST-индикатор, поддержка AMD 3-Way CrossFireX и NVIDIA Quad-GPU SLI Возможность подключения TPM-модуля, Thunderbolt header, кнопка включения, поддержка AMD Quad-GPU CrossFireX и NVIDIA Quad-GPU SLI Возможность подключения TPM-модуля, Thunderbolt header, поддержка AMD Quad-GPU CrossFireX и NVIDIA Quad-GPU SLI Возможность подключения TPM-модуля, Thunderbolt header, поддержка AMD Quad-GPU CrossFireX Возможность подключения TPM-модуля, поддержка AMD Quad-GPU CrossFireX, официальная поддержка ОС Windows XP Поддержка AMD Quad-GPU CrossFireX, официальная поддержка ОС Windows XP
Цена в рознице на момент написания обзора, $ 290 210 180 155 145 138 132

Не претендуя на полную истинность в своих заключениях, берёмся утверждать, что теперь плата серии Plus заместила собой ранее существующую EVO, оставив при этом полновесный функционал для разгона системы, в том числе и мощную систему VRM. Позиции серии Deluxe остаются незыблемыми — этот продукт обладает самыми широкими возможностями. Теперь на версии Pro, как и на Deluxe, разместились модули беспроводных сетей Bluetooth и Wi-Fi. Вместе они объединены под началом технологии ASUS Wi-Fi GO!, при помощи которой можно превратить домашний компьютер в центр IT-инфраструктуры вашего дома. Более подробно можно об этом почитать на официальной промо-странице. К сожалению, обе эти платы на момент написания обзора не добрались до отечественного рынка.

Базовая модель теперь обзавелась литерой A. Это разумный ход, поскольку прежде поиск «безымянной» модели даже на официальном сайте был сопряжен с определенными трудностями. Плата с суффиксом Plus занимает промежуточное положение между базовым решением и версией Pro, чей функционал уже превозмогает понимание типичного оверклокерского продукта. Впрочем, маркетологи не зря делают свою работу — утверждать позицию, что Plus это всё тот же Pro только без Wi-Fi никак нельзя. VRM несколько проще, а «начинку» UEFI изучим в соответствующем разделе — участницей нашего тестирования станет именно ASUS Z87-Plus.

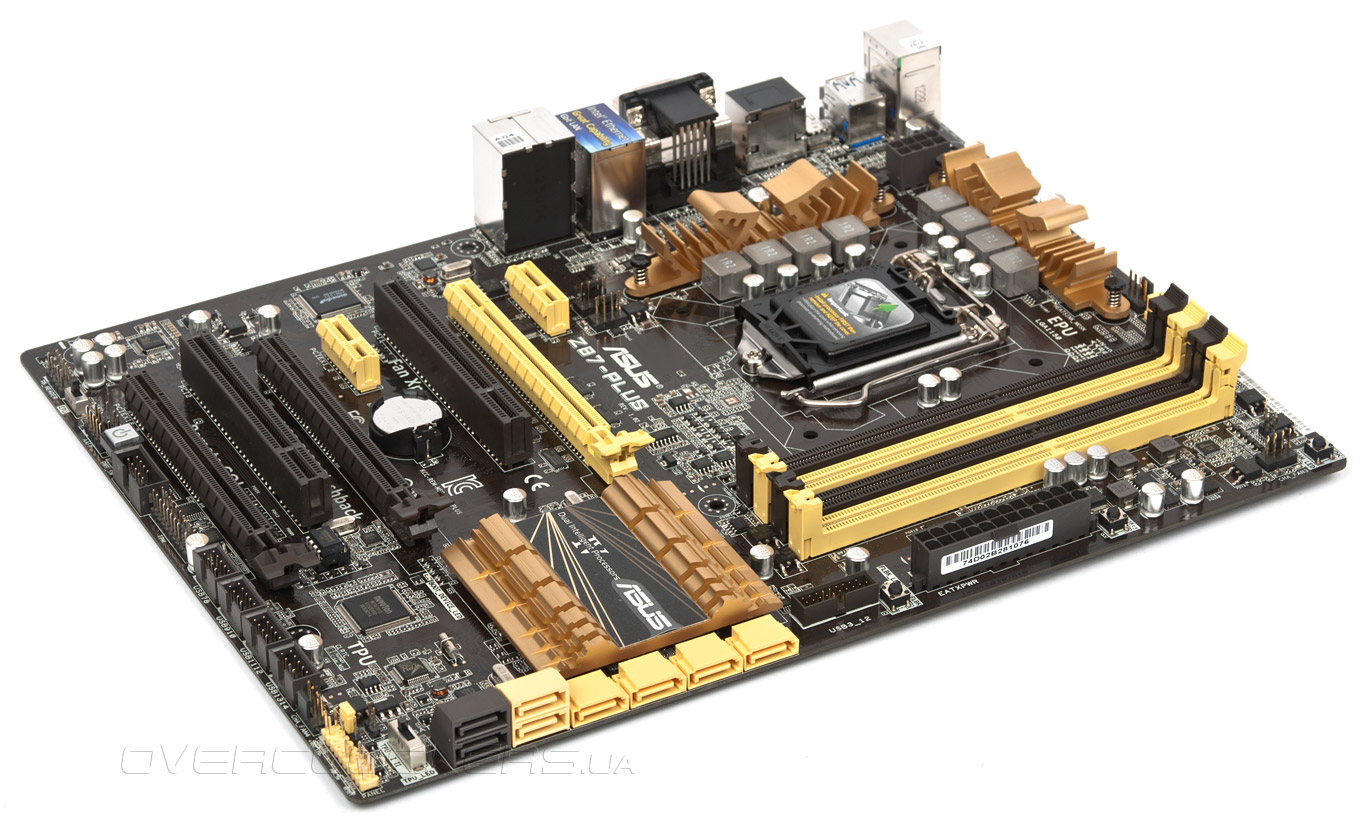

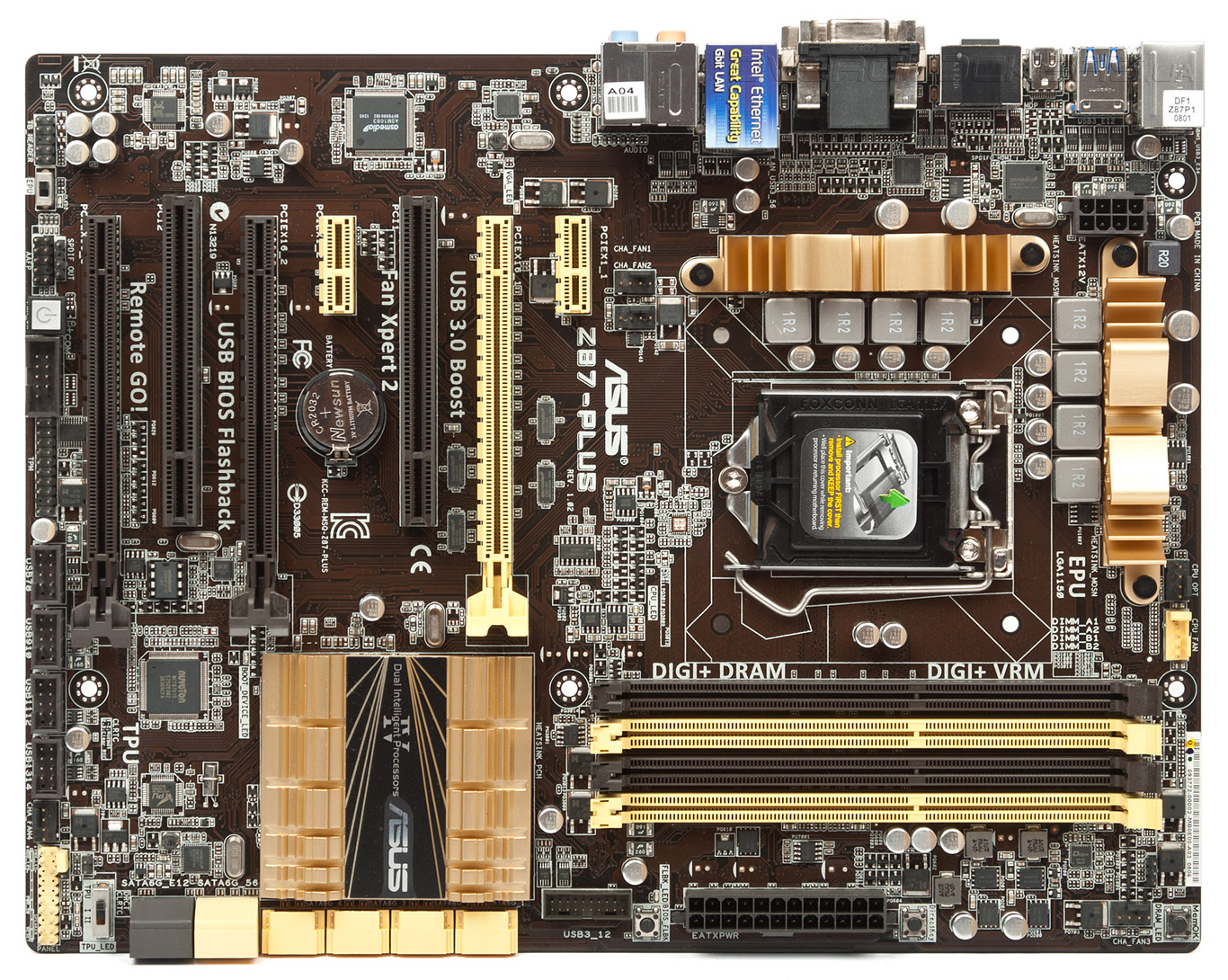

ASUS Z87-Plus


На плате, по уверению спецификаций, используется восьмифазный преобразователь напряжения питания процессора, что, в общем-то, должно быть целиком достаточно для разгона, главное, чтобы стабилизация напряжения была корректно реализована. Бóльшим числом гнёзд USB последней ревизии, портов SATA и кнопкой включения плата разнится относительно базовой модели в сторону более «продвинутой» Pro. Кроме того, используется сетевой адаптер от Intel — на этом видимые отличия заканчиваются.

Отметим также полное отсутствие PCI-гнёзд у версий Deluxe и Pro, что только придаёт небольшое преимущество обозреваемой плате.


Упаковка и комплектация

Оформление коробки не претерпело существенных изменений: используется всё тот же почерк, который безошибочно позволяет определить принадлежность продукции к компании ASUS. Петля Мёбиуса сменилась абстракцией, выполненной в трендовом стиле «нанотехнологий».

ASUS Z87-Plus

Количество пиктограмм не превышает разумный уровень. Сверху размещены SLI и CrossFire, DTS (Digital Theater Systems) двух видов, что подразумевает возможность использования оптического выхода и организации звуковой подсистемы с использованием восьми каналов.

Снизу нас оповещают о возросшем количестве «интеллектуальных процессоров», теперь к TPU, EPU и DIGI+ отдельным пунктом входит модуль Fan Expert уже второго поколения. Не смотря на отсутствие беспроводных адаптеров, эта плата тоже готова к реализации технологии Wi-Fi GO!

Обо всём этом более обширно расписано на обратной части коробки.

ASUS Z87-Plus

Как и ранее, в оформлении присутствует фотография платы с перечнем основных спецификаций, где прямо указаны модели используемых сетевого и звукового адаптеров. Кроме этого, из небольших картинок можно узнать, что версия AI Suite обновилась до третьей; повсеместное использование твердотельных конденсаторов уже воспринимается как само собой разумеющееся явление.

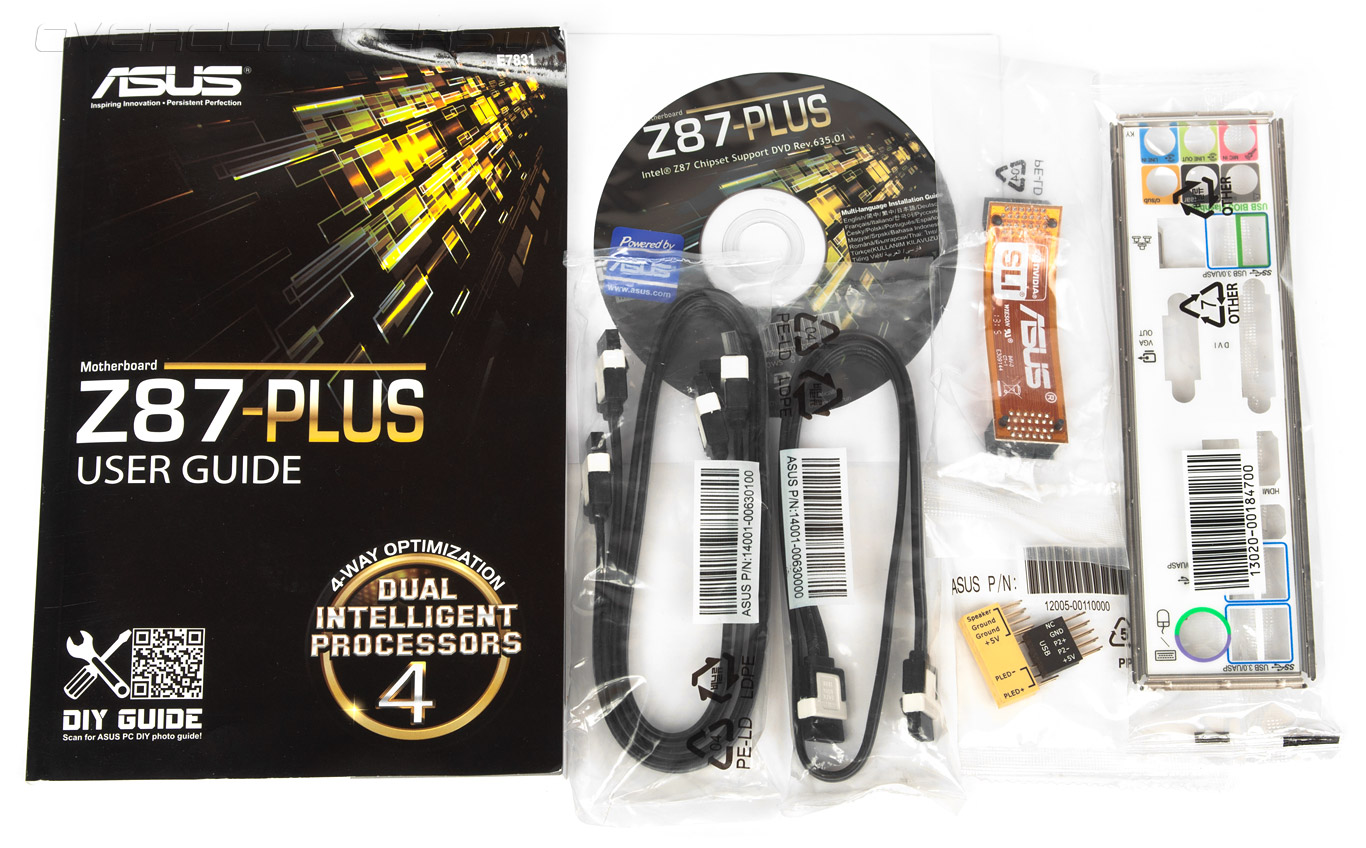

Состав комплекта несколько богаче самого обыкновенного:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide ведёт на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в белых тонах с цветовым и символьным обозначением всех гнезд;
  • три кабеля SATA 6Gb/s, один из которых с Г-образным разъемом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • набор переходников для удобного подключения корпусных разъемов ASUS Q-Connectors.
ASUS Z87-Plus


Внешний вид

Взглянув еще раз на сравнительную таблицу всех основных продуктов ASUS на основе Z87, отметим, что лишь две старшие модели выполнены в полноформатном ATX. Остальные лишены возможности крепления с правой стороны и часть платы будет попросту свисать. Впрочем, использование нового типа SATA-гнёзд снижает нагрузку при подключении кабелей и теперь придержать плату придется всего однажды, подсоединяя питание.

ASUS Z87-Plus

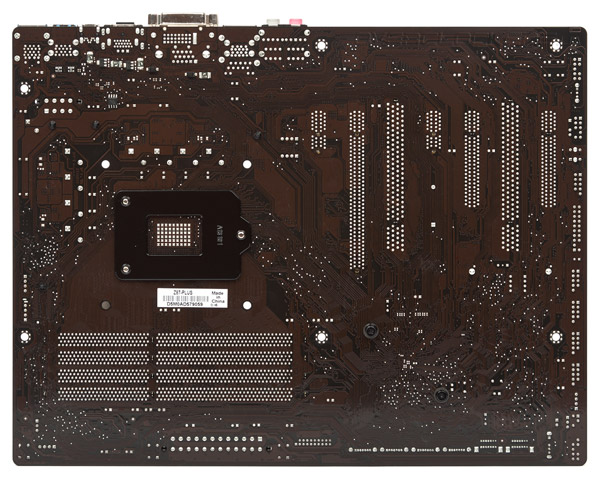

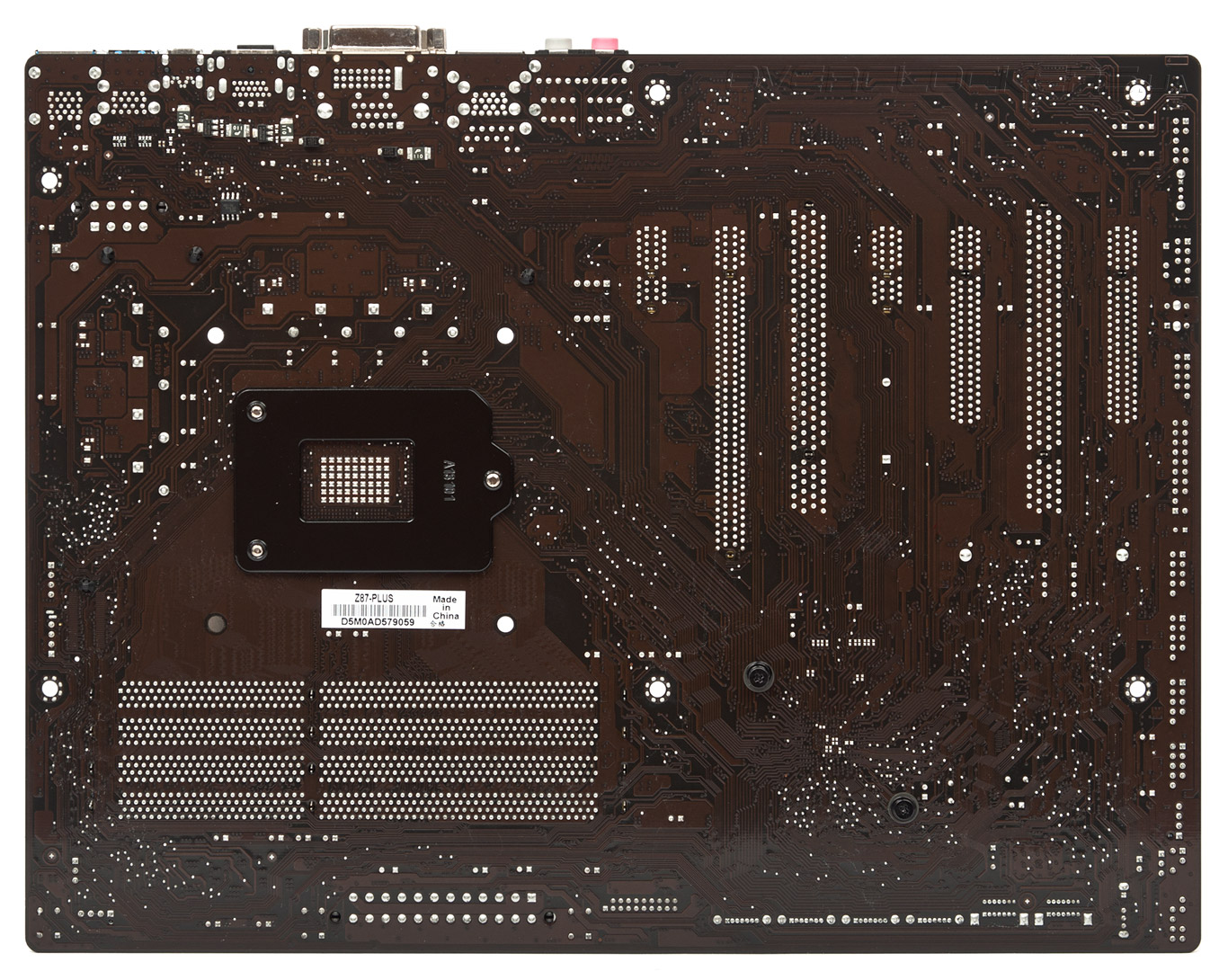

Обилие портов на задней панели привело к тому, что некоторая часть элементов не уместилась на лицевой стороне PCB и перебралась на обратную. Впрочем, это никоим образом не повлияет на возможность установки системы охлаждения. Для последнего большей преградой может стать близкое расположение катушек индуктивности непосредственно к сокету процессора, а точнее — их ножек, выступающих на пару миллиметров за пределы поверхности платы.

ASUS Z87-Plus

Думаем, многие заметили серьезные изменения в цветовом оформлении продуктов ASUS на основе новой платформы. Теперь вместо привычных синих оттенков решения будут предлагаться исключительно в «золотом» исполнении. Необычно, и даже чем-то напоминает платы одного производителя, причем, далеко не первого эшелона.

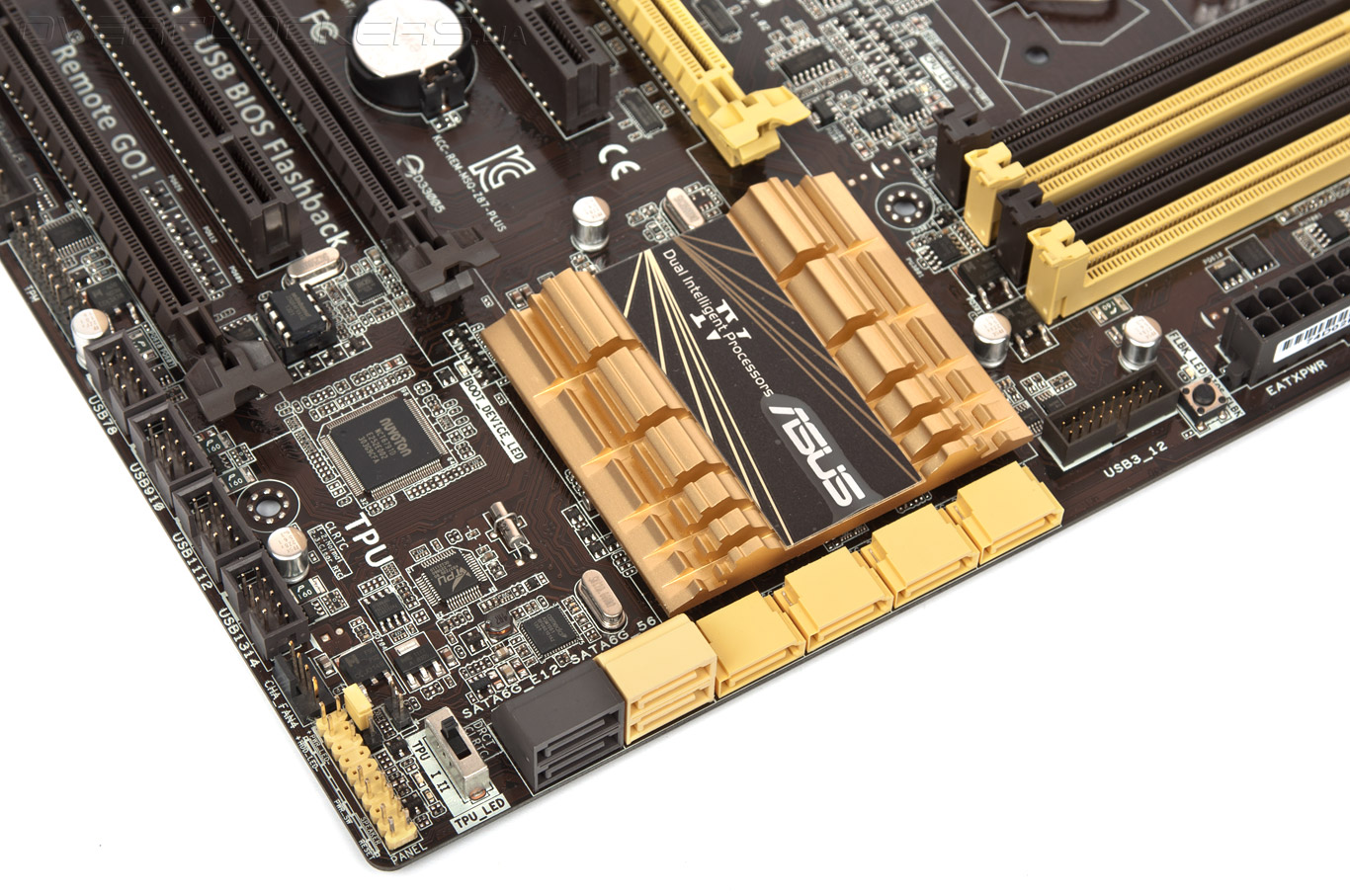

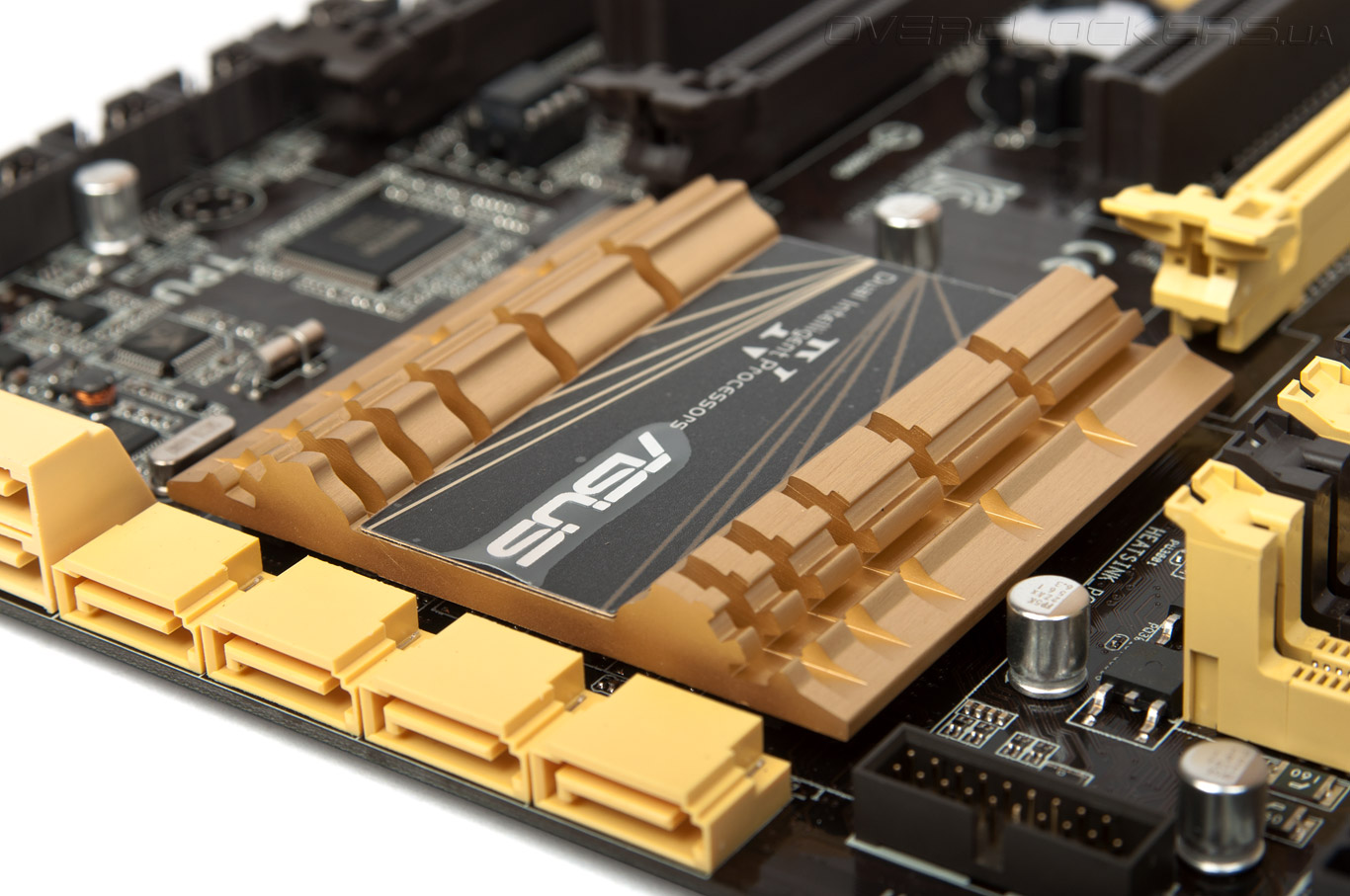

Система охлаждения чипсета представляет собой весьма массивный радиатор, который крепится к плате посредством подпружиненных винтов. Его площади с лихвой достаточно для выполнения прямых обязанностей. Все SATA-гнёзда расположены параллельно к поверхности платы в виде одиночных и сдвоенных модулей, и наконец-то их нумерация начинается сверху вниз.

ASUS Z87-Plus

В районе нижней правой грани находится новый трёхпозиционный переключатель модуля TPU. При активации первого режима загорается светодиод зеленого цвета, второго — жёлтого. Находятся они здесь же, под переключателем. Теперь процедура использования стала прозрачной и понятной, а световая индикация срабатывает ещё в момент нахождения системы в выключенном состоянии.

ASUS Z87-Plus

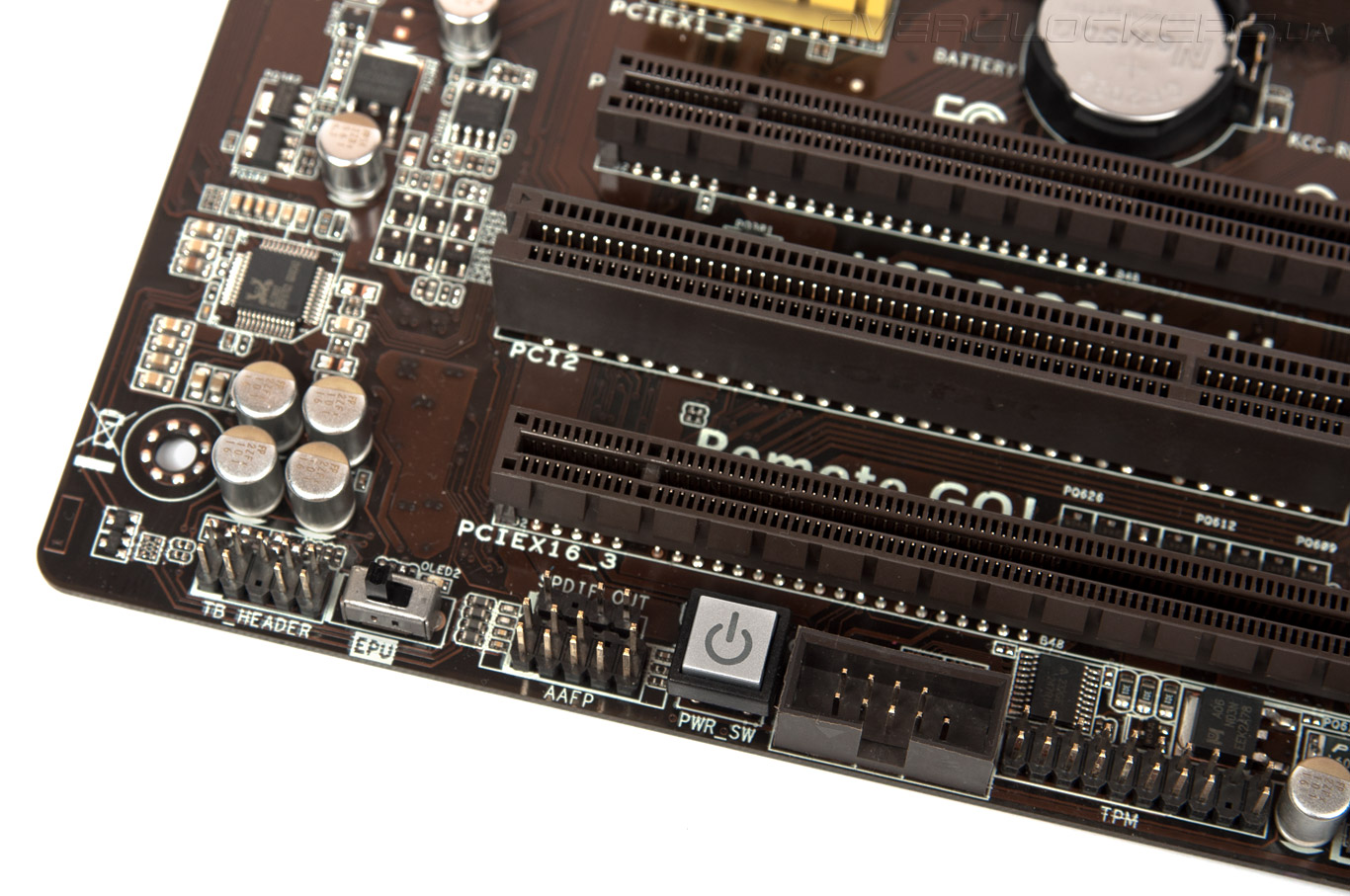

У левой нижней грани находится еще один подобный переключатель — для модуля EPU. Он двухпозиционный, активный режим работы сопровождает зелёное свечение светодиода. Кнопка включения/выключения системы подсвечивается красным светом вне зависимости от активного состояния системы, что придаёт удобства при использовании открытого стенда.

ASUS Z87-Plus

Отметим разумное размещение колодок для подключения вентиляторов — все они находятся в верхней и левой частях Z87-Plus.

Несколько слов о TB header, который можно увидеть в левом нижнем углу PCB. Этот разъём предназначен для особого продукта от ASUS, у которого до сих пор не нашлось места на официальном сайте. Речь идет о карте расширения ThunderboltEX с портами Thunderbolt и DisplayPort. Она вставляется в слот PCI-E x4 и подключается кабелем к TB header. Если потребуется передача видеосигнала через интерфейс Thunderbolt, то для этого необходимо будет соединить карту с видеовыходом материнской платы (графического адаптера) через DisplayPort. Не смотря на отсутствие какой-либо информации о ThunderboltEX, карта существует и уже успела отметиться даже на youtube.com.

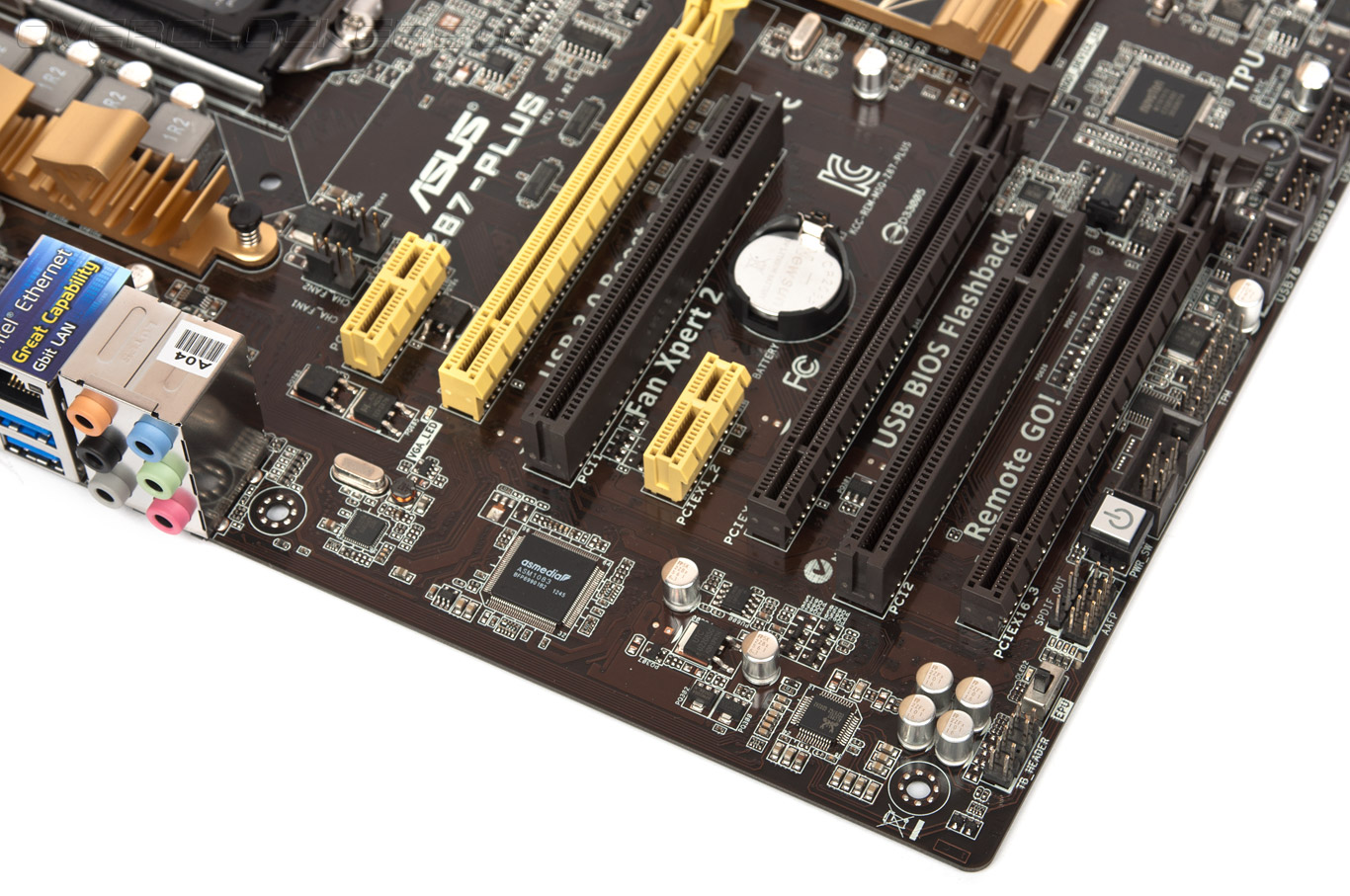

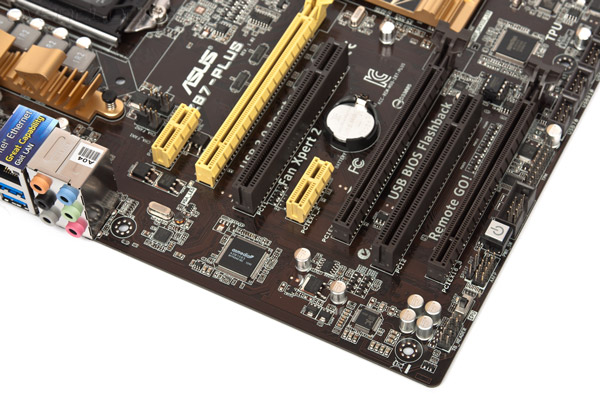

Размещение слотов расширения PCI вполне обычное — существует возможность использования двух трёхслотовых видеокарт, а отсутствие массивных радиаторов в зоне VRM позволили установить здесь один PCI-E x1.

ASUS Z87-Plus

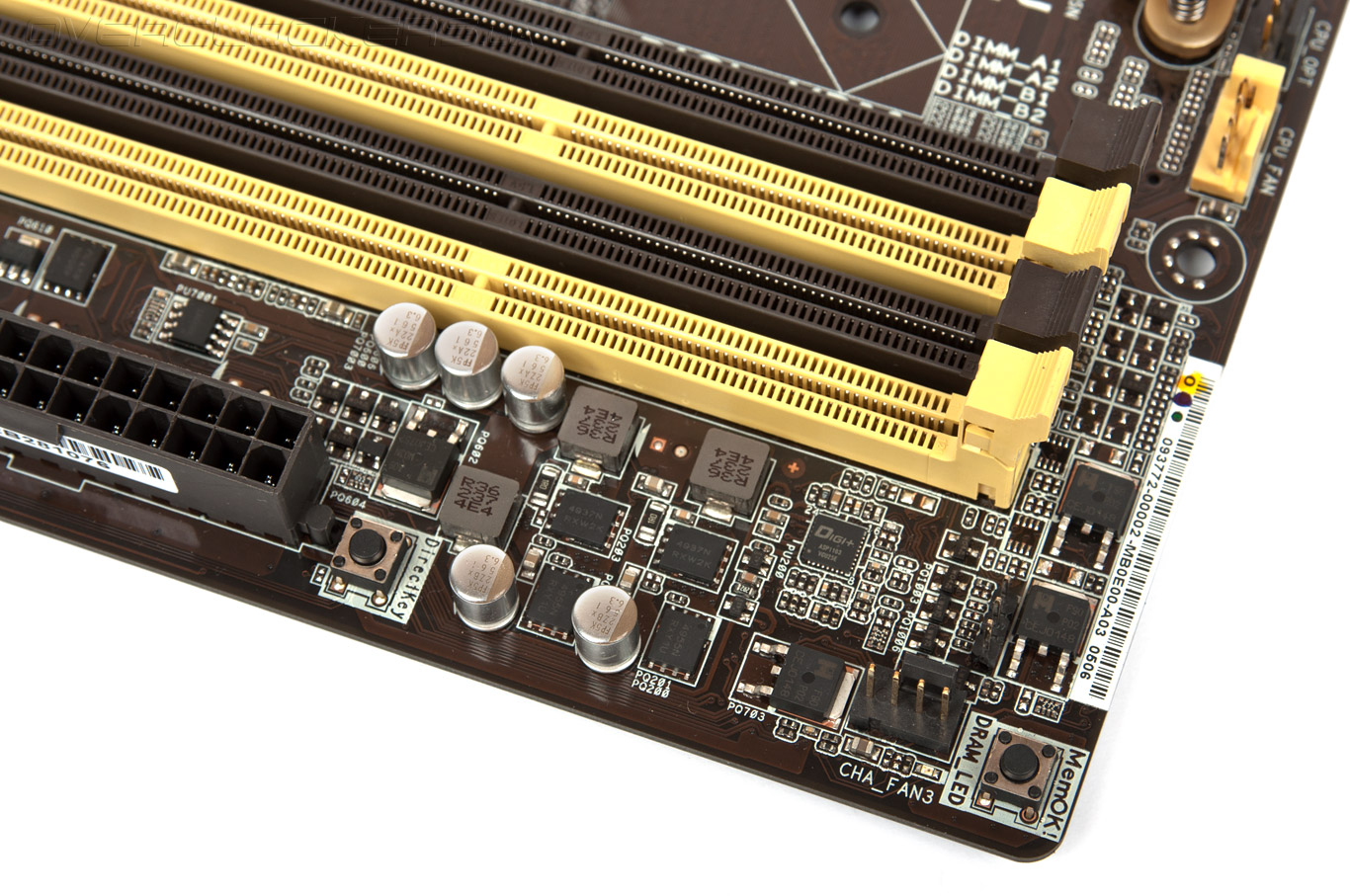

В правом верхнем углу платы разместились кнопки, без которых уже сложно представить себе продукцию от ASUS — DirectKey и MemOK! Функциональность их довольно полезная и была успешно подтверждена нами в ходе тестирования.

ASUS Z87-Plus

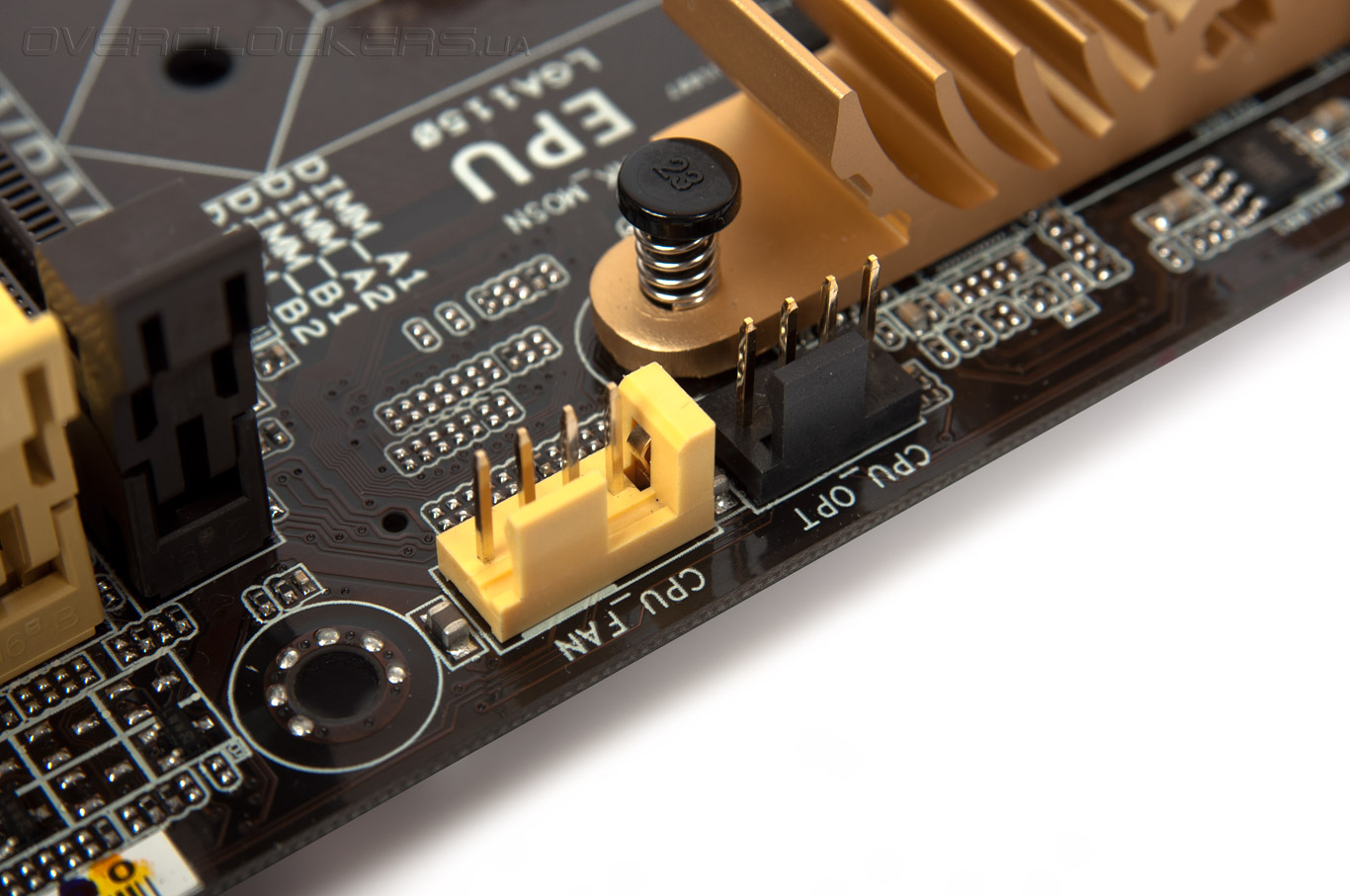

Слоты памяти обладают защелками лишь с одной стороны. Еще одной особенностью всех плат ASUS на основе Z87 стал датчик подключения четырёхконтактного охладителя ЦП.

ASUS Z87-Plus

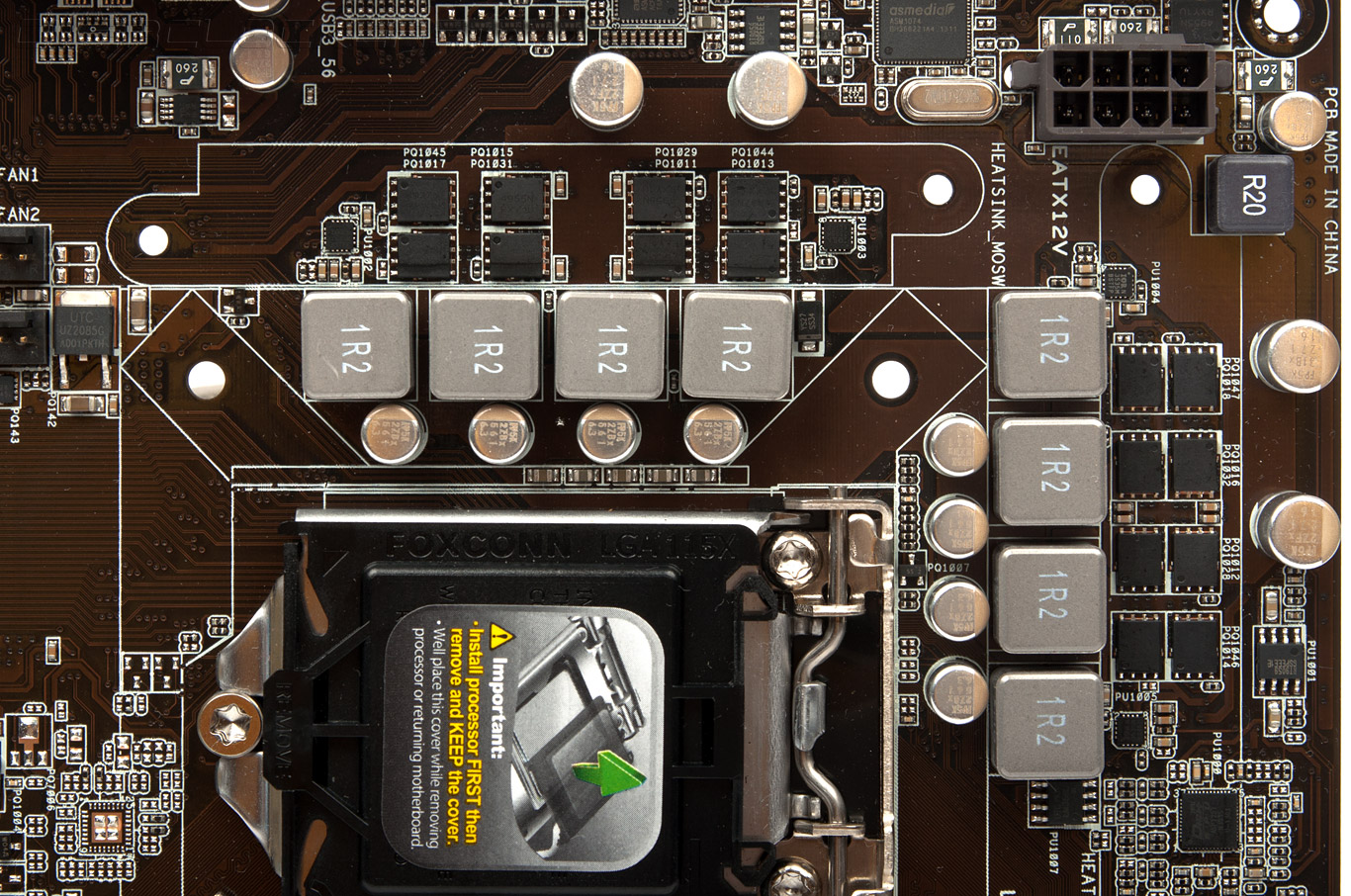

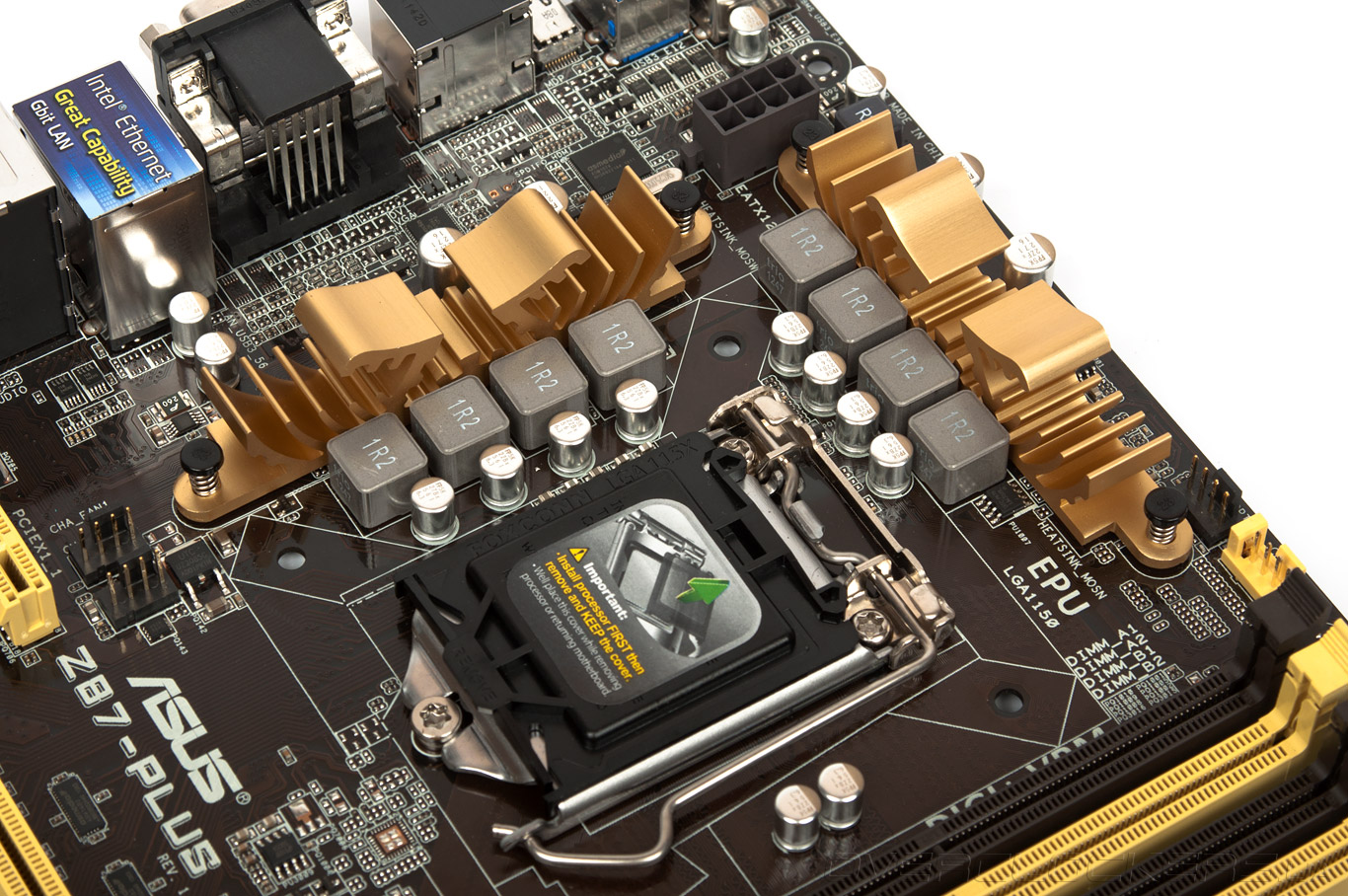

Как мы уже отмечали, подсистема питания процессора насчитывает восемь фаз. Поскольку ШИМ-контроллер, как обычно, перемарикрован (ASP1251) — можно лишь предположить, что реальных всё же четыре.

ASUS Z87-Plus

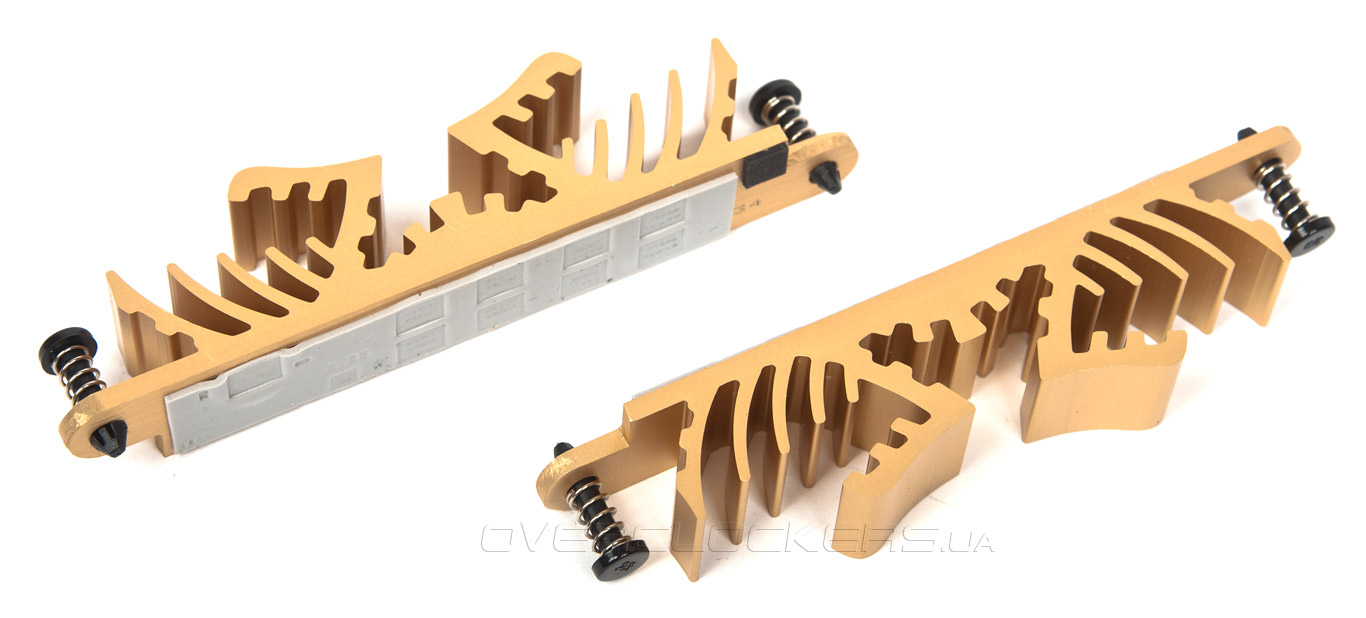

Радиаторы на транзисторах довольно массивны, хоть и выполнены из некоего алюминиевого сплава. Контакт с транзисторами осуществляется через тонкую полоску термопрокладки.

ASUS Z87-Plus

Наши догадки о «четырёхфазности» преобразователя подтверждают четыре вспомогательных драйвера, что разместились под радиаторами.

ASUS Z87-Plus

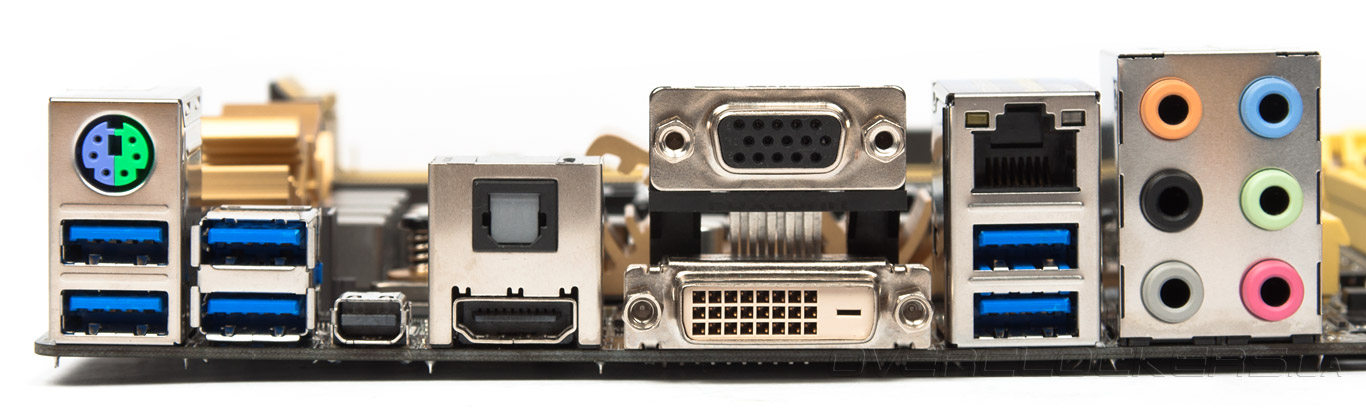

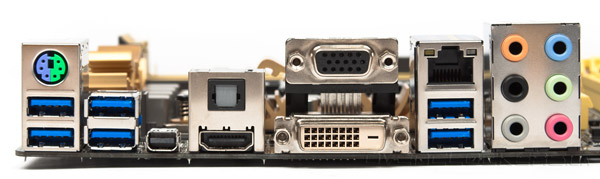

Задняя панель после изучения спецификаций платы не должна удивлять. Здесь нет USB-гнёзд версии 2.0. Отсутствуют также eSATA, IEEE 1394 и прочие интерфейсы, которые были отправлены на свалку истории. И всё бы ничего, вот только четыре верхних гнезда USB 3.0 не позволят разместиться по соседству ни одному из современных устройств — уж слишком близко они расположены друг другу. В них можно будет подключать лишь кабели, либо же подключенные устройства будут насчитывать не более двух штук.

ASUS Z87-Plus

В целом же, осмотр платы оправдывает все возложенные на неё надежды. Теперь перейдем к обзору возможностей UEFI.
