Обзор материнской платы Biostar Hi-Fi B85N 3D форм-фактора Mini-ITX на чипсете Intel B85

Возможности UEFI

Сейчас рассматриваемая модель только добирается до прилавков магазинов, ведь она вышла в свет совсем недавно. Попавший к нам в лабораторию экземпляр нёс на борту версию микрокода, датированную концом сентября минувшего 2013 года.

UEFI Setup Biostar Hi-Fi B85N 3D

Встроенный в UEFI механизм по обновлению прошивки ранее уже успешно проверялся. Однако в этот раз что-то пошло не так: посреди процедуры обновления плата отключилась, а включившись через несколько мгновений превратилась в «кирпич». Прибегнув к услугам программатора, последняя версия от декабря месяца была всё же записана, и теперь мы можем ознакомиться с возможностями устройства.

Итак, общая идея оформления меню точь-в-точь повторяет виденную нами реализацию во флагманском Hi-Fi Z87X 3D. Колонка слева отображает полезную информацию о компонентах системы. Напряжение ЦП сменилось на Vccin. По всей видимости, это связано с ограниченными возможностями мониторинга мультиконтроллера IT8772E.

UEFI Setup Biostar Hi-Fi B85N 3D

Большинство из настроек компонентов системы сосредоточились в разделе Advanced.

UEFI Setup Biostar Hi-Fi B85N 3D

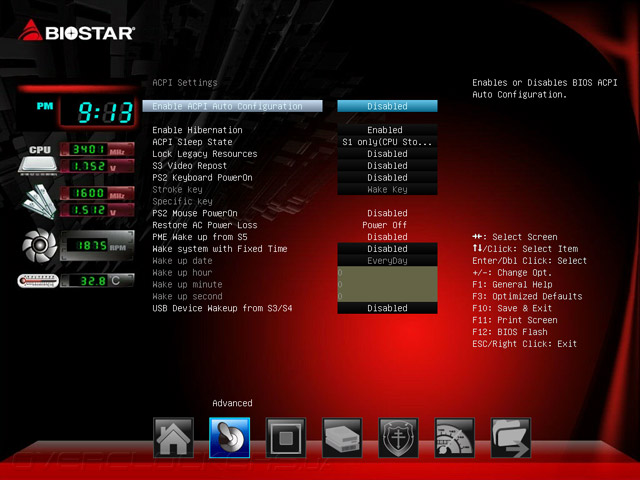

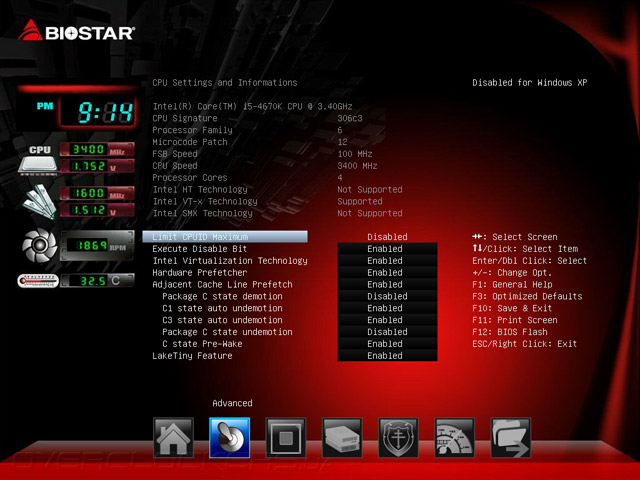

Структура меню, название заголовков всё ещё напоминают о старых оболочках BIOS, что явно видно на примере вкладок ACPI Settings и CPU Settings and Informations.

UEFI Setup Biostar Hi-Fi B85N 3DUEFI Setup Biostar Hi-Fi B85N 3D

Всего четыре полноценных порта SATA позволили выделить отдельное адресное пространство под нужды mini SATA. Напомню, что возможности B85 исключают функции организации RAID-массивов силами системной логики.

UEFI Setup Biostar Hi-Fi B85N 3D

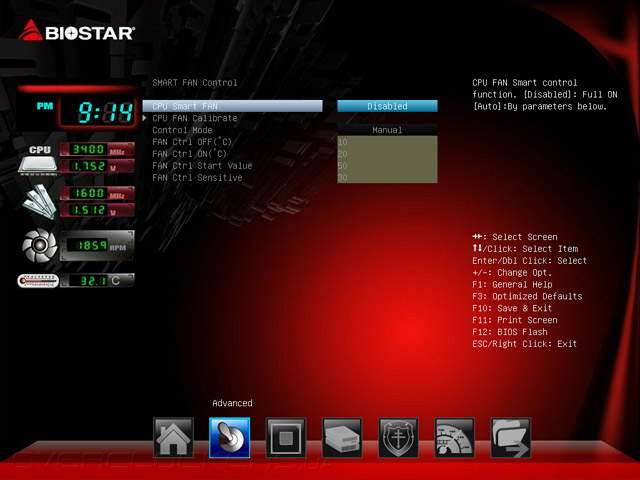

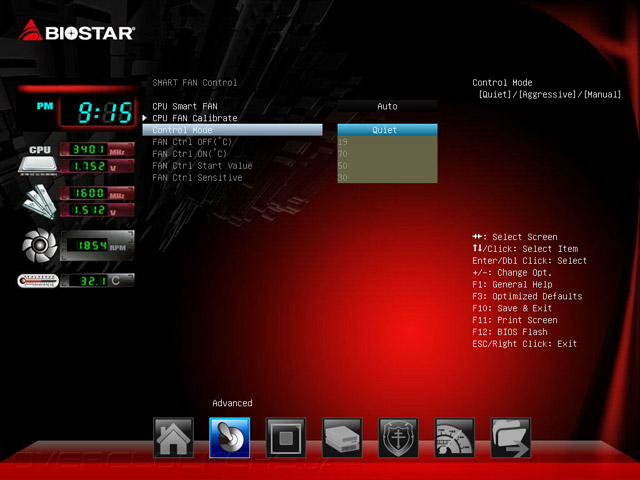

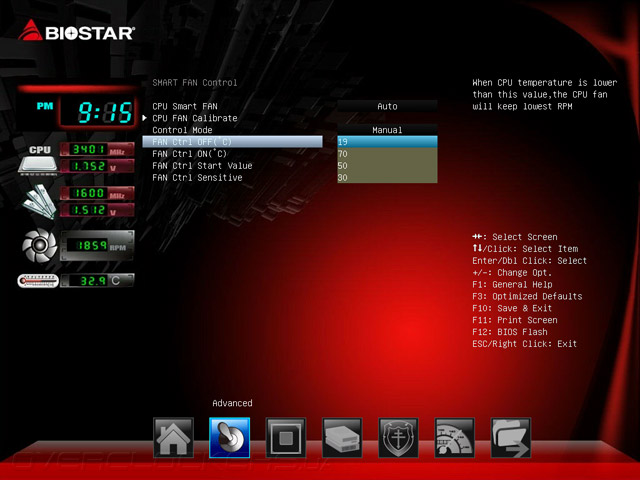

Модуль по контролю над охладителями никоим образом не изменился. Кое-как можно настроить работу лишь одного, процессорного вентилятора, да и то в случае его четырёхконтактного исполнения. Всё недоумение над ограничением выставляемых значений никуда не пропало.

UEFI Setup Biostar Hi-Fi B85N 3DUEFI Setup Biostar Hi-Fi B85N 3DUEFI Setup Biostar Hi-Fi B85N 3D

H/W Monitor, именующий себя ещё как Pc Health Status, отображает лишь небольшую толику информации, обилием которой я был пленен при знакомстве с флагманским продуктом.

UEFI Setup Biostar Hi-Fi B85N 3D

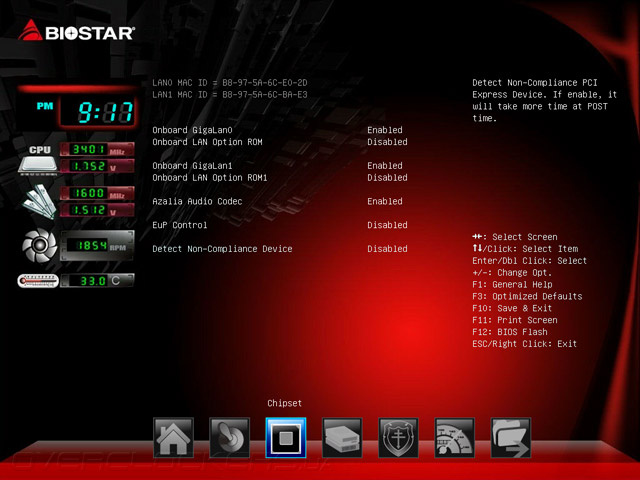

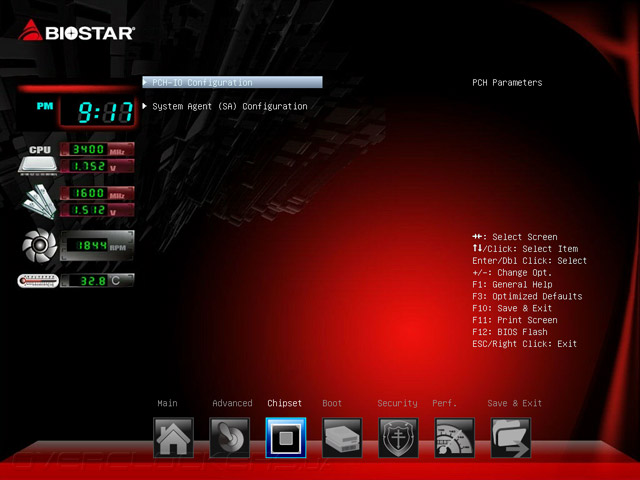

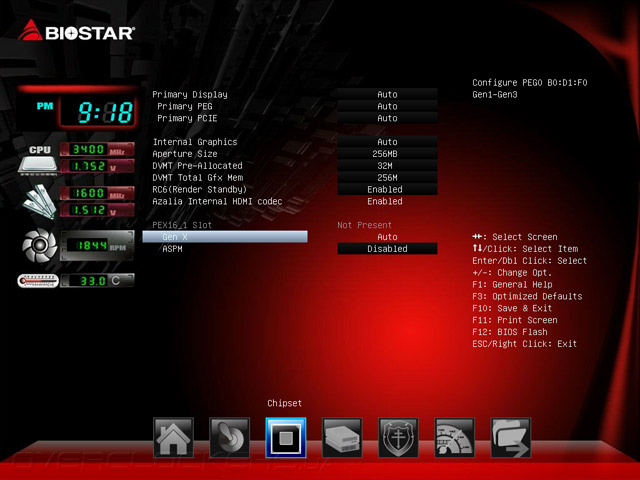

Содержимое раздела Chipset снова повторяется, ограничения обусловлены лишь имеющимися возможностями устройства, где в основе заложен B85.

UEFI Setup Biostar Hi-Fi B85N 3DUEFI Setup Biostar Hi-Fi B85N 3DUEFI Setup Biostar Hi-Fi B85N 3D

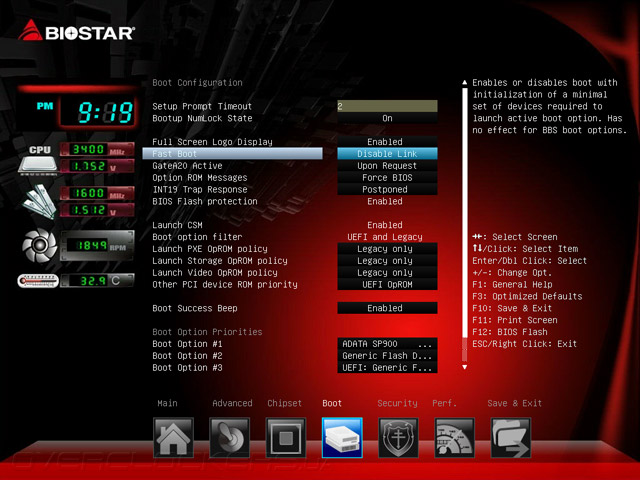

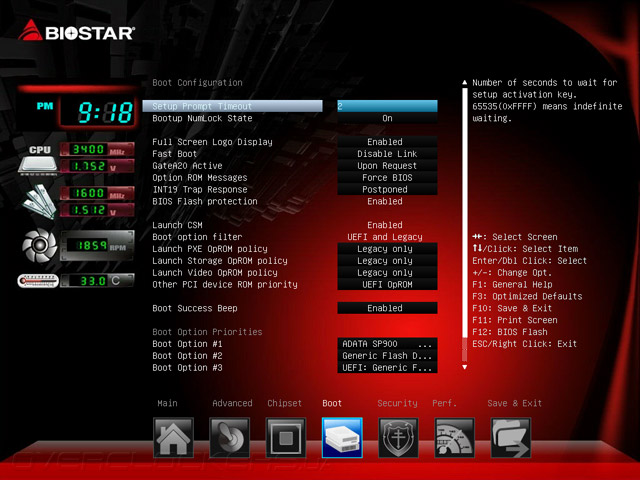

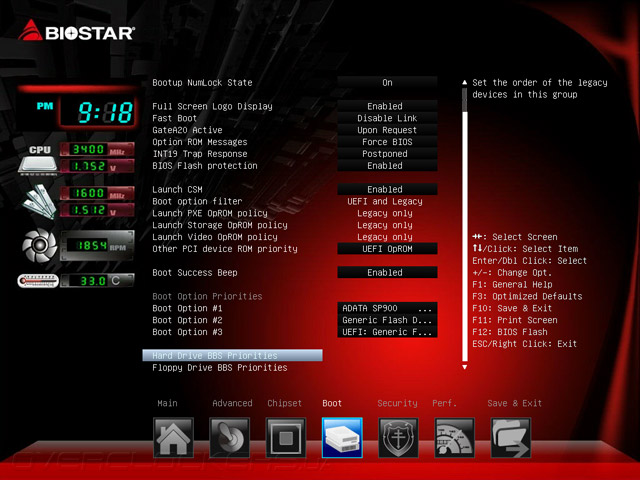

Раздел Boot вновь является абсолютным клоном. Процедуру POST устройство преодолевает сравнительно быстро, поэтому нужды что-то здесь менять практически нет.

UEFI Setup Biostar Hi-Fi B85N 3DUEFI Setup Biostar Hi-Fi B85N 3DUEFI Setup Biostar Hi-Fi B85N 3D

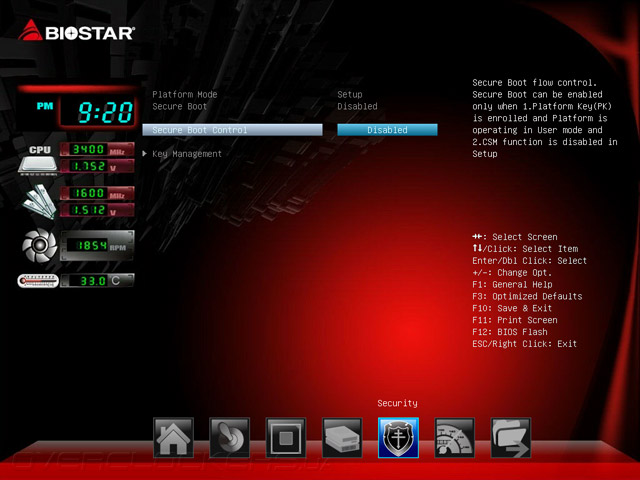

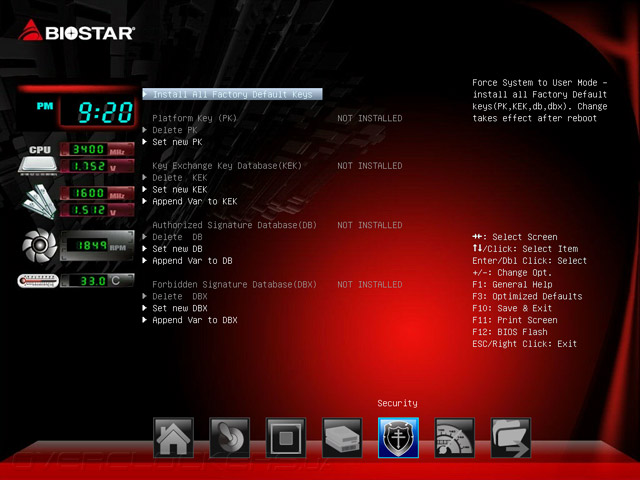

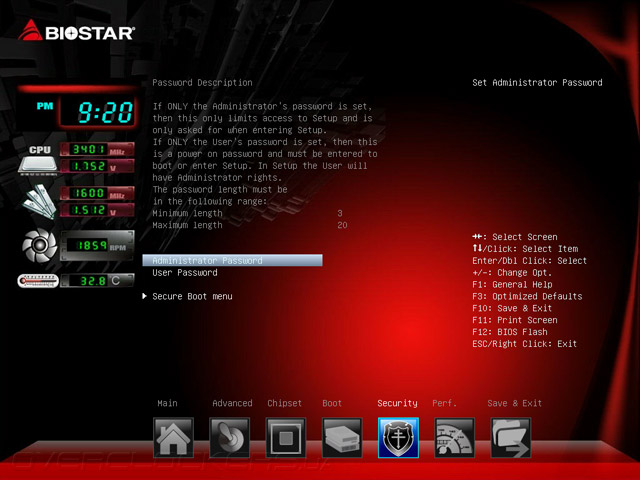

Страница Security снова подтверждает полную идентичность наполнения управленческих разделов.

UEFI Setup Biostar Hi-Fi B85N 3DUEFI Setup Biostar Hi-Fi B85N 3DUEFI Setup Biostar Hi-Fi B85N 3D

Приступим к самому интересному. Видение наполнения раздела Performance так же совпадает с реализацией на старшем продукте.

UEFI Setup Biostar Hi-Fi B85N 3D

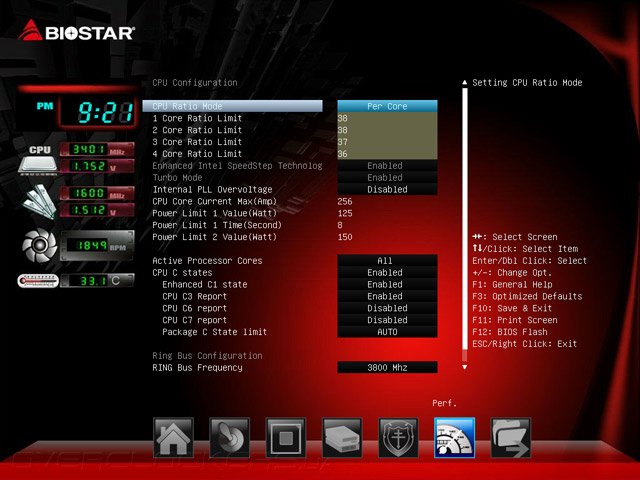

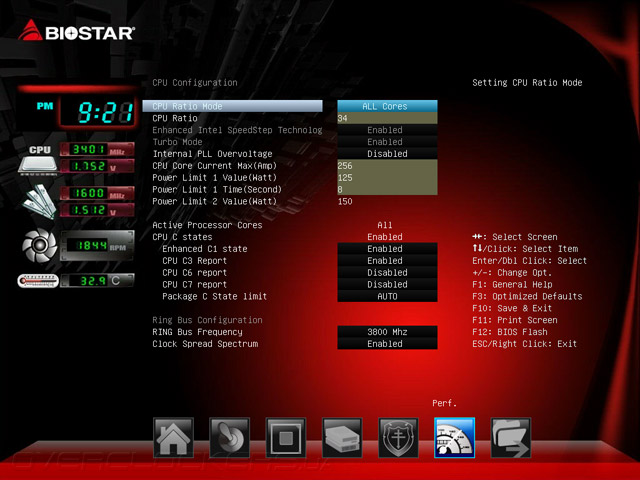

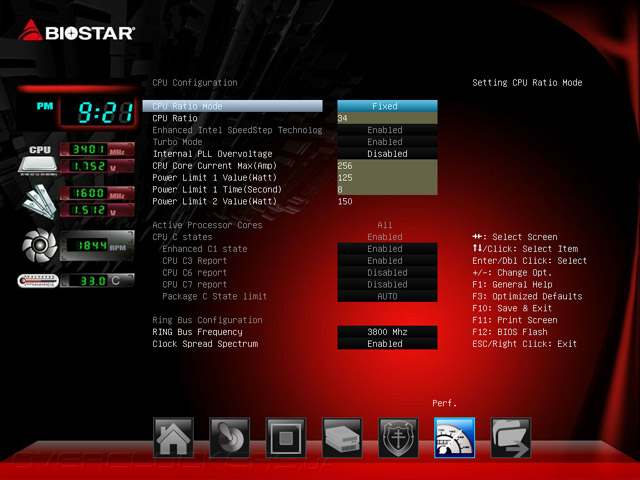

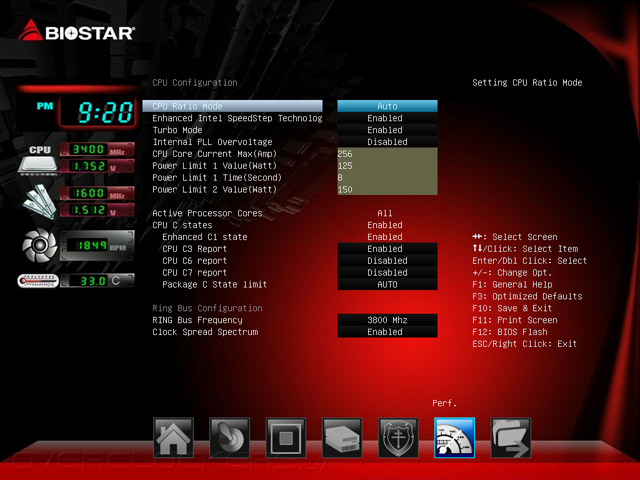

Первый же пункт CPU Configuration неизбежно подвергся упрощению. Полностью исчезли настройки базовой частоты и встроенного графического ядра. Однако можно изменить как частоту кольцевой шины, так и, что самое важное, самого процессора. Причём эту процедуру можно осуществить в целых трёх вариациях.

UEFI Setup Biostar Hi-Fi B85N 3DUEFI Setup Biostar Hi-Fi B85N 3DUEFI Setup Biostar Hi-Fi B85N 3DUEFI Setup Biostar Hi-Fi B85N 3D

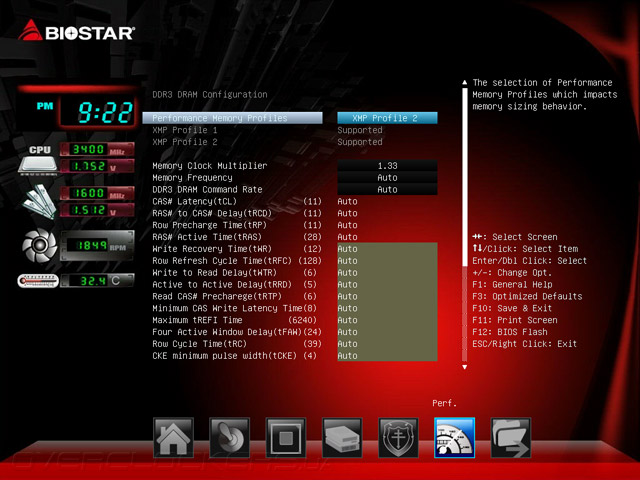

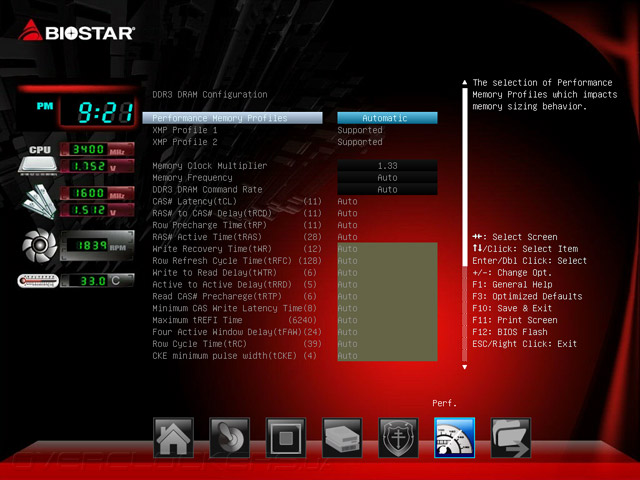

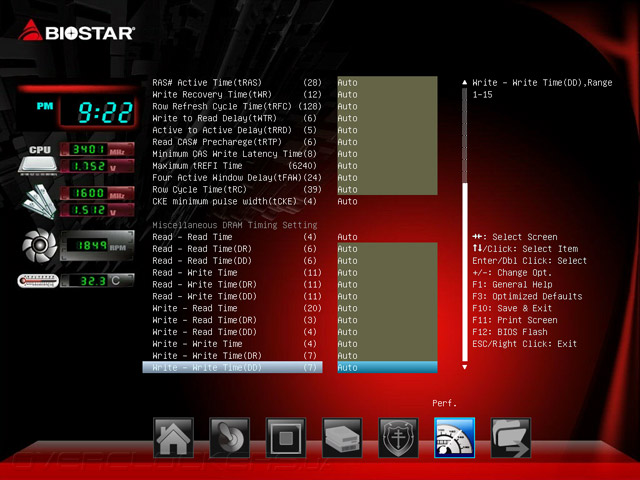

Настройки оперативной памяти полностью перекочевали со старшего продукта, а здесь усечение коснулось лишь частоты, что вполне объяснимо возможностями набора системной логики.

UEFI Setup Biostar Hi-Fi B85N 3DUEFI Setup Biostar Hi-Fi B85N 3DUEFI Setup Biostar Hi-Fi B85N 3DUEFI Setup Biostar Hi-Fi B85N 3D

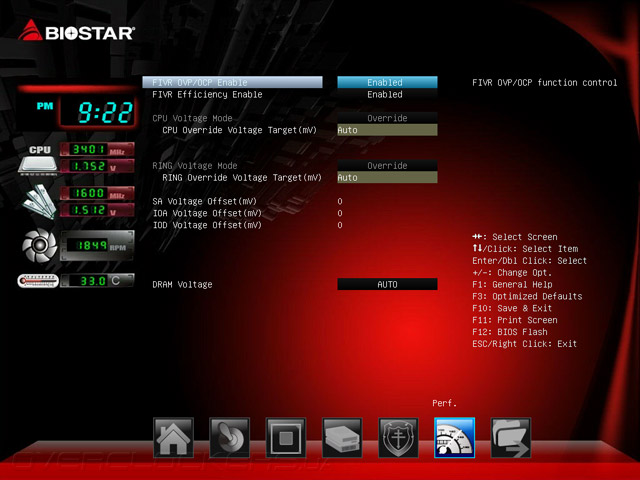

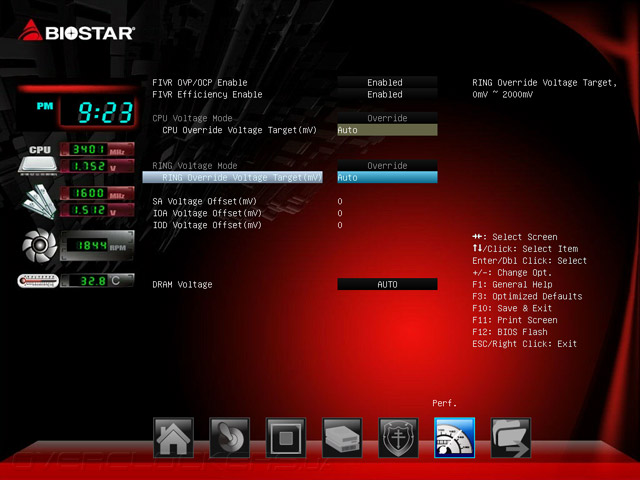

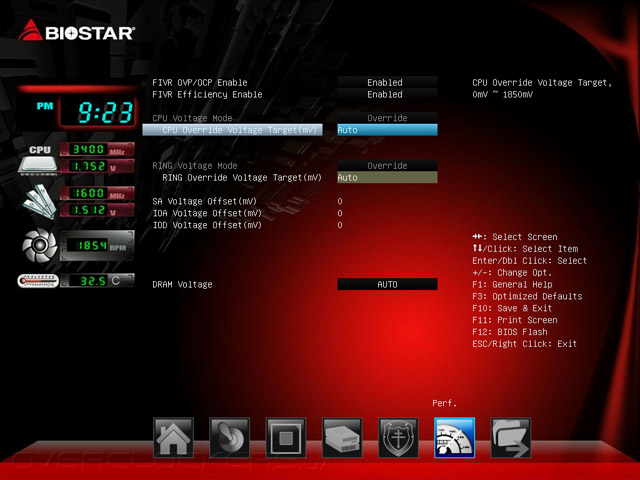

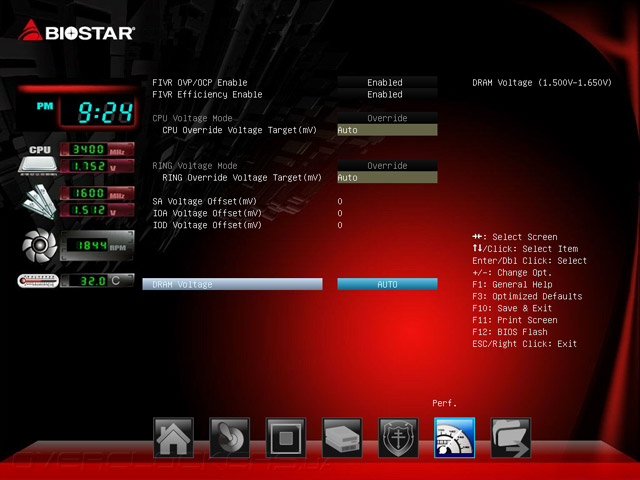

Манипулирование системными напряжениями тоже серьёзно урезано. Изменять Vccin нельзя, а это полностью исключает сколь-нибудь серьёзный разгон ЦП. Для оперативной памяти предусмотрены лишь несколько готовых профилей, впрочем, для B85 большего и не нужно. Отрадно, что среди них имеется пункт 1,65 В.

UEFI Setup Biostar Hi-Fi B85N 3DUEFI Setup Biostar Hi-Fi B85N 3DUEFI Setup Biostar Hi-Fi B85N 3DUEFI Setup Biostar Hi-Fi B85N 3D

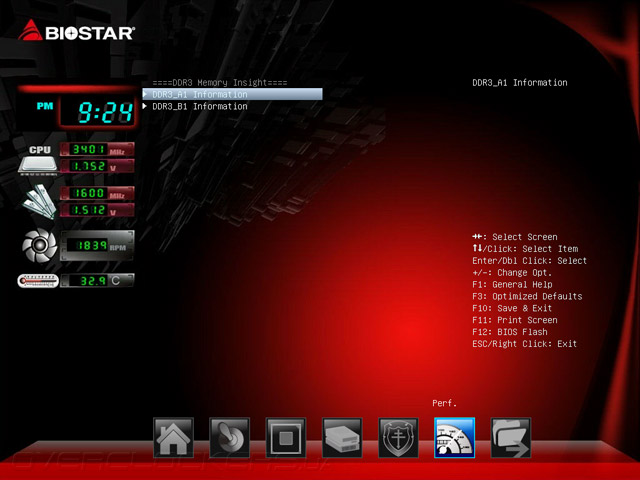

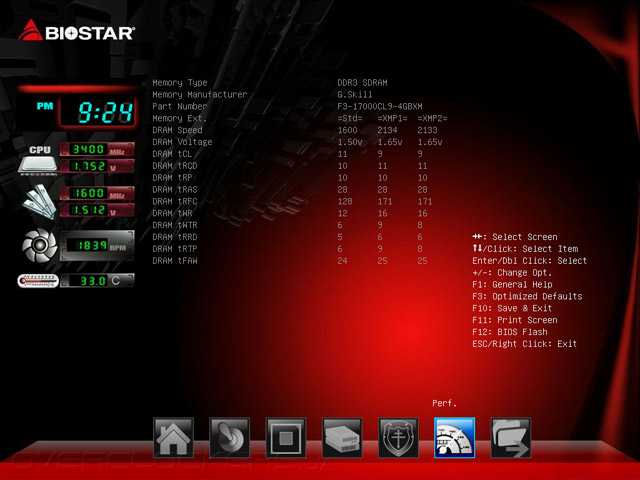

Biostar Memory Insight — инструмент по считываю информации, записанной в SPD модулей оперативной памяти. Функционирует корректно.

UEFI Setup Biostar Hi-Fi B85N 3DUEFI Setup Biostar Hi-Fi B85N 3D

Вся наиболее полезная информация собрана в единую таблицу:

Параметр Диапазон регулировки Шаг
Internal PLL Overvoltage Disabled/Enabled
CPU Ratio (Multiplier) 8–80 1
CPU Override Voltage Target (мВ) 0–1850 1
FIVR OVP/OCP Enable Enabled/Disabled
Ring Bus Frequency (100 кГц) 1000–8000 100
Ring Override Voltage Target (мВ) 0–2000 1
Memory Frequency (МГц) 1066/1333/1400/1600
DRAM Voltage (B) AUTO/SPEC/1,500V/1,650V
SA Voltage Offset (мВ) –1000...+1000 1
IOA Voltage Offset (мВ) –1000...+1000 1
IOD Voltage Offset (мВ) –1000...+1000 1

Последняя страница UEFI — Save & Exit. Теперь здесь нет ничего интересного, пропала возможность по сохранению профилей с настройками системы хотя бы на съёмные носители.

UEFI Setup Biostar Hi-Fi B85N 3D

Краткий итог таков. Не только материнские платы ASUS обладают механизмом по разгону процессоров на базе H87/B85. Вполне очевидные усечения в настройках основаны прежде всего на скромном наполнении контроллерами самой PCB, а общее наследие UEFI по отношению к Hi-Fi Z87X 3D более чем очевидно. Остаётся проверить насколько все заявленные возможности будут подтверждены стабильной работой системы во время проведения испытаний.


Комплектное ПО

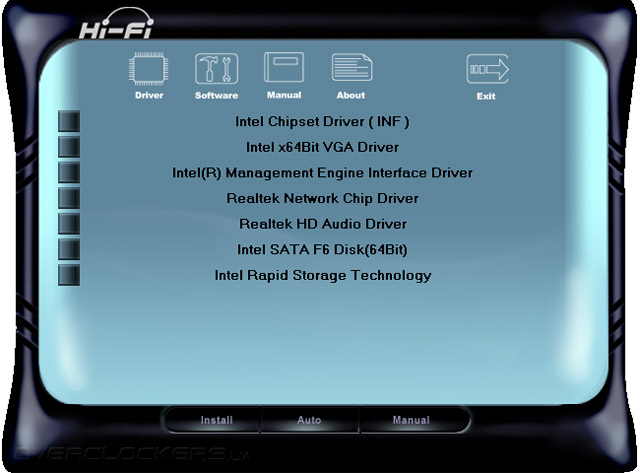

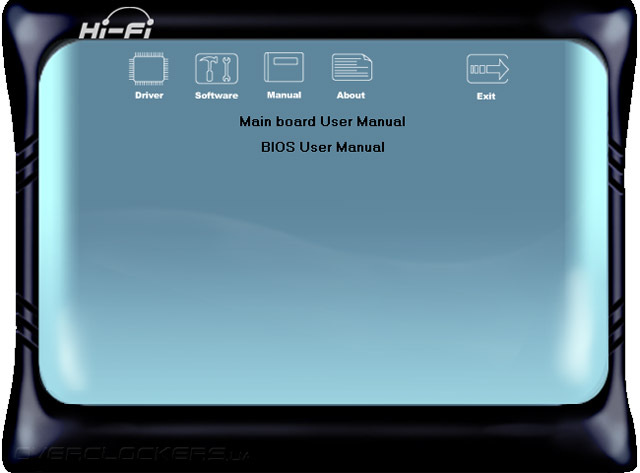

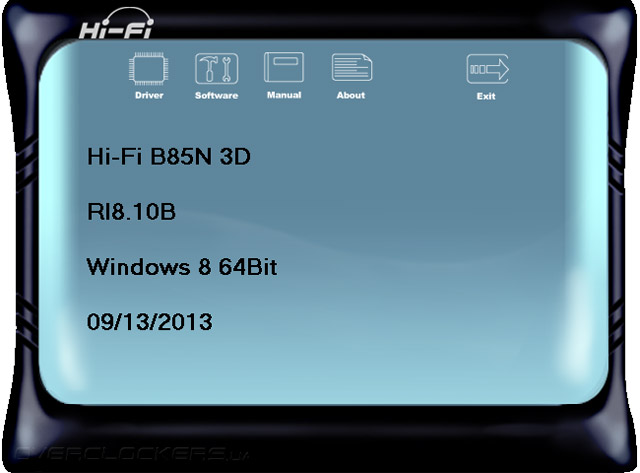

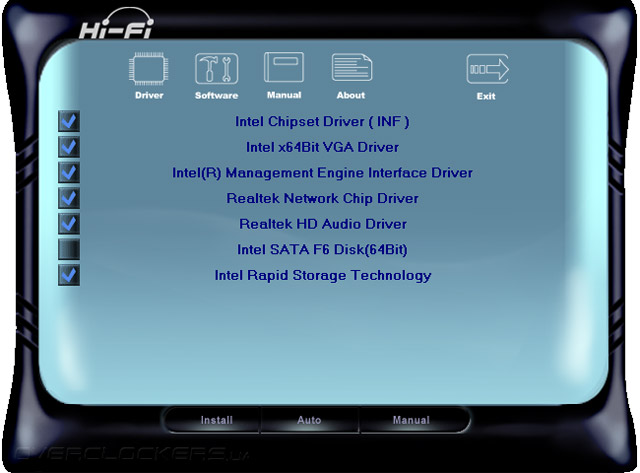

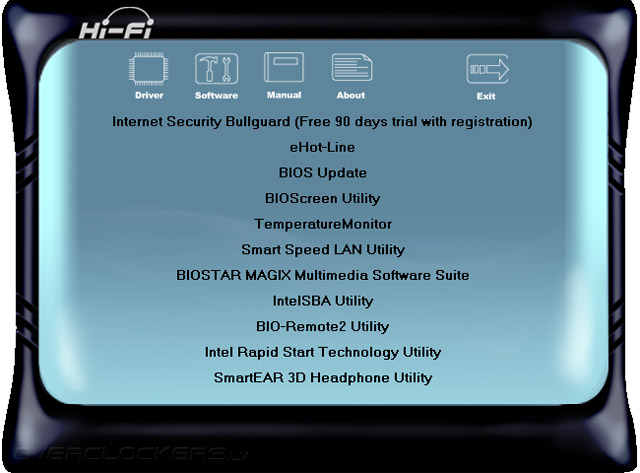

Шёл 2014 год, а в офисе Biostar похоже этого не замечают. Именно такое приходит на ум при взгляде на стилистическое оформление утилиты-помощника установки драйверов и ПО. У старших товарищей всё выглядит намного более презентабельно, а такое простое меню некогда встречалось при обзоре простейшей платы A55MD2. В диалоговом окне вкладки Drivers, правда, появились кнопки: Install, Auto, Manual. Две последние позволяют автоматически проставить или снять отметки напротив (нужных) пунктов.

Biostar Hi-Fi B85N 3DBiostar Hi-Fi B85N 3DBiostar Hi-Fi B85N 3DBiostar Hi-Fi B85N 3DBiostar Hi-Fi B85N 3D

Работа мастера реализована корректно.

Biostar Hi-Fi B85N 3D

Посмотрим на список сопровождающего набора программного обеспечения. Многие продукты уже рассматривались в прошлых обзорах, например, в последнем среди продукции Biostar — Hi-Fi Z87X 3D.

Утилита eHot-Line позволяет снабдить письмо, в котором можно поделиться с производителем возникшей проблемой, необходимыми сведениями о системе и используемых в её составе компонентах.

Biostar eHot-Line

Комплекс Bio-Remote2 позволит использовать смартфон в роли пульта управления для ПК. Отмечу, что для этого необходимо самостоятельно обзавестись контроллером беспроводных сетей (судя по всему, речь идёт о Wi-Fi адаптере).

Biostar Bio-Remote2

Temperature Monitor Utility по завершению инсталляции всё так же способна вызвать скупую мужскую слезу.

Biostar Temperature Monitor Utility

Smart Ear 3D ничем не изменился в своём интерфейсе, в нём хотелось бы видеть больше прозрачности при проведении операций во время настройки.

Biostar Smart Ear 3D

Во время инсталляции Smart Speed LAN — пожалуй, самой интригующей утилиты из всего набора — возникли трудности. Меня предупредили о несоответствии среды ОС и мастера установки.

Biostar Smart Speed LAN

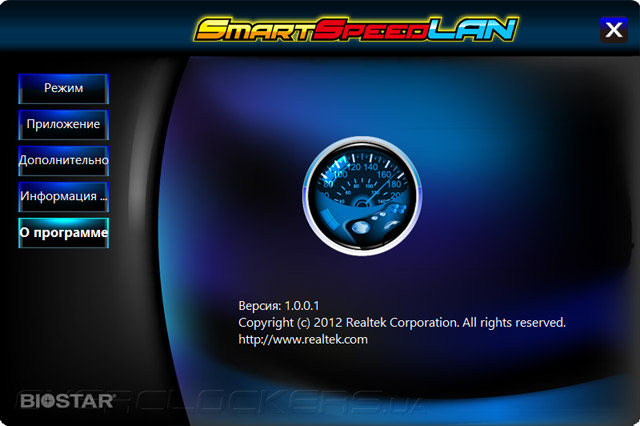

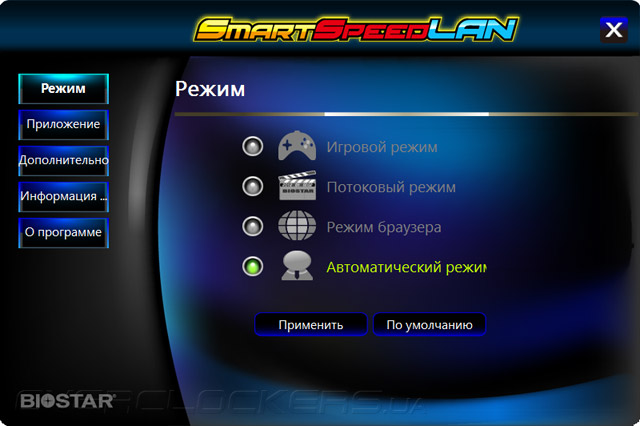

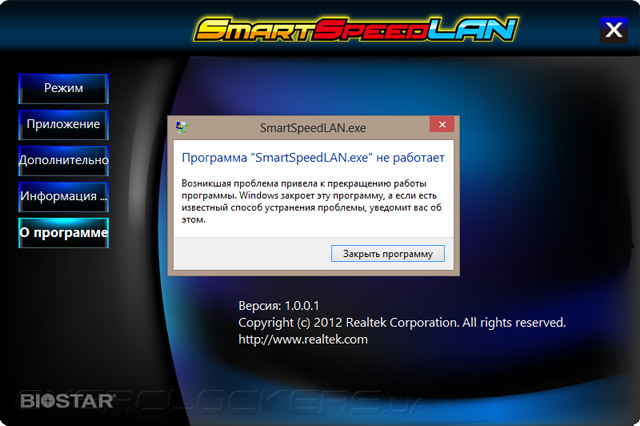

Выполнив установку вручную (с подсказками утилите по местам нахождения нескольких файлов) я добился функционирования утилиты. Впрочем, оно продолжалось всего несколько секунд, после чего программа аварийно завершалась. И это последняя версия продукта, доступная к загрузке с официальной страницы рассматриваемого решения.

Biostar Smart Speed LANBiostar Smart Speed LANBiostar Smart Speed LAN

Как видим, никаких средств для мониторинга за системными параметрами производитель для оверклокеров не предусмотрел. Нахально загруженная (со страницы иной модели Biostar) и установленная в систему утилита Toverclocker банально не запустилась.
