Обзор материнской платы ASUS Z87I-Pro форм-фактора Mini-ITX

Возможности UEFI

Процедуру обновления микрокода мы проводили дважды, и оба раза никаких проблем не возникло. К нам на обзор продукт попал с самой первой прошивкой — версии 0304, а обновили мы ее на самую последнюю, 0602, доступную к началу нашего знакомства. В процессе проведения испытаний мы обнаружили, что UEFI обновился до 0704. Поэтому сравнительное тестирование мы провели с версией 0602, а испытания на прочность проводились с самым актуальным микрокодом. Радикальных изменений между содержимым всех прошивок мы не обнаружили.

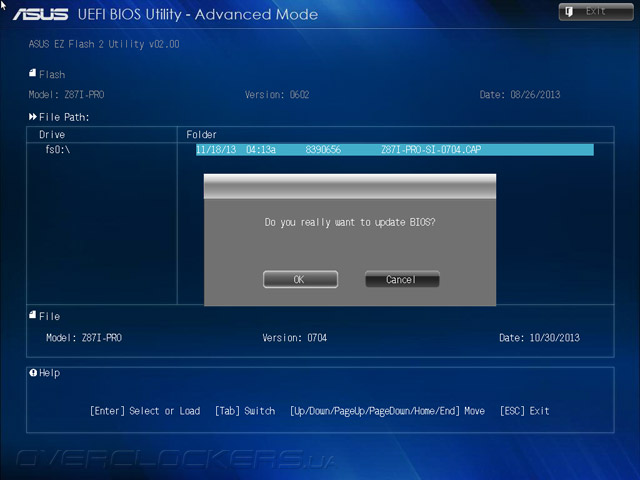

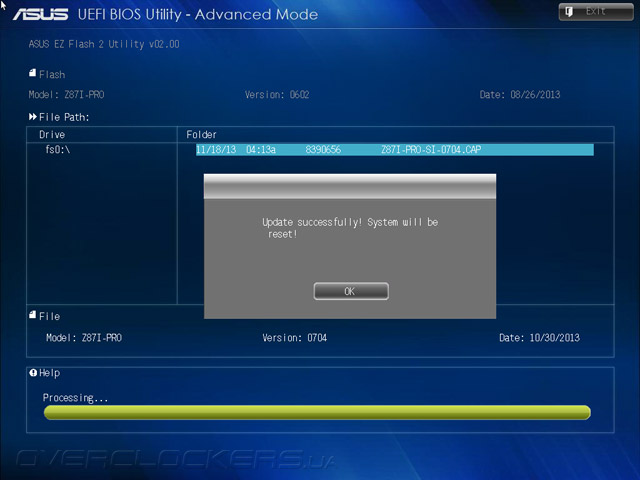

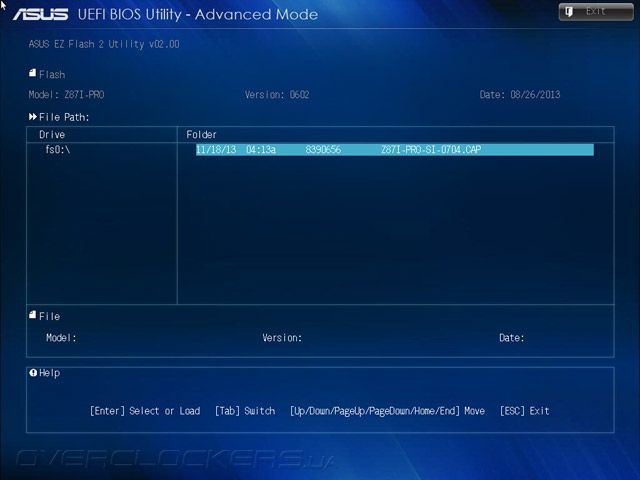

Продукция ASUS обладает встроенной в UEFI специальной утилитой EZ Flash 2, которую мы использовали для обновления.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

По большому счёту, структура, внешний вид и наполнение UEFI всех моделей ASUS на базе чипсета Z87 идентичны, поэтому выбирать некий полноформатный аналог для проведения сравнения вовсе необязательно.

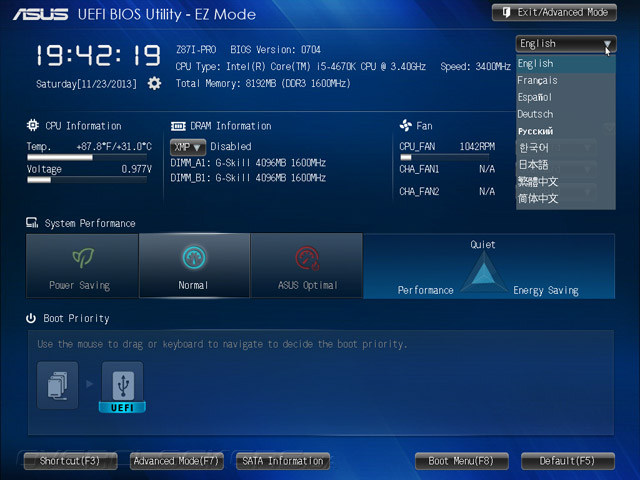

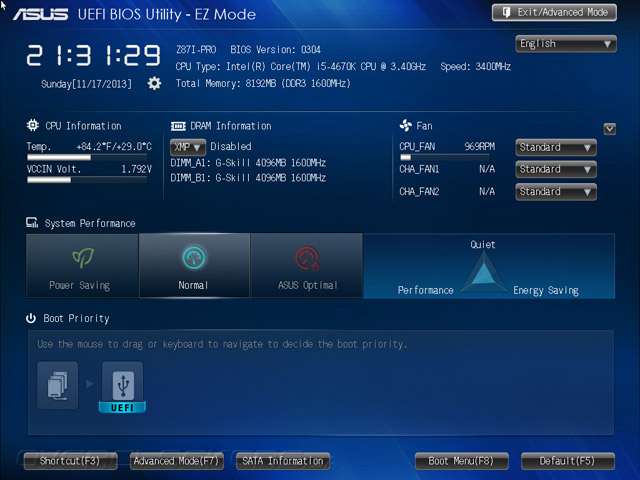

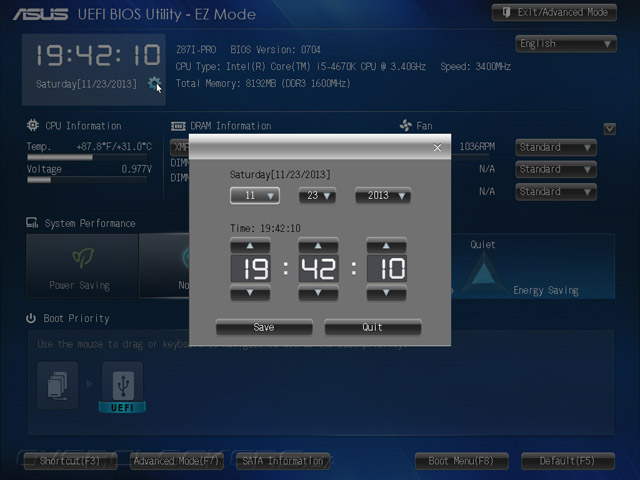

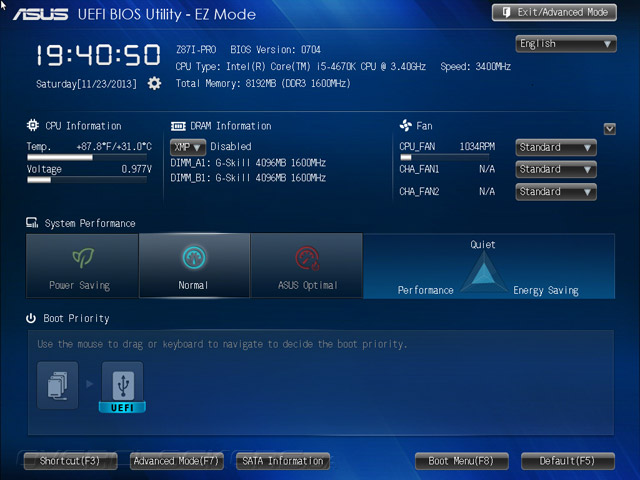

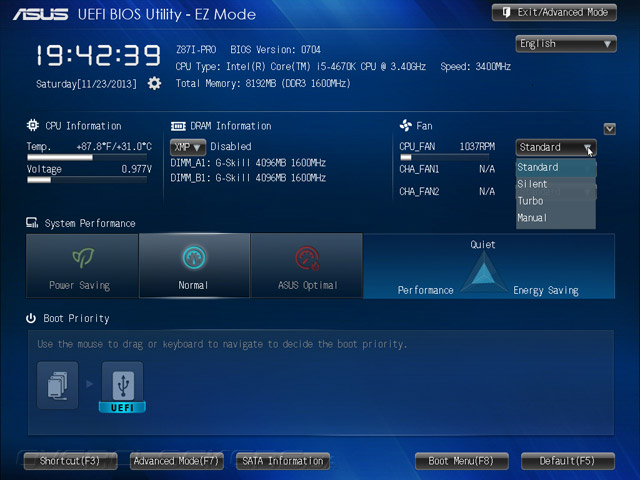

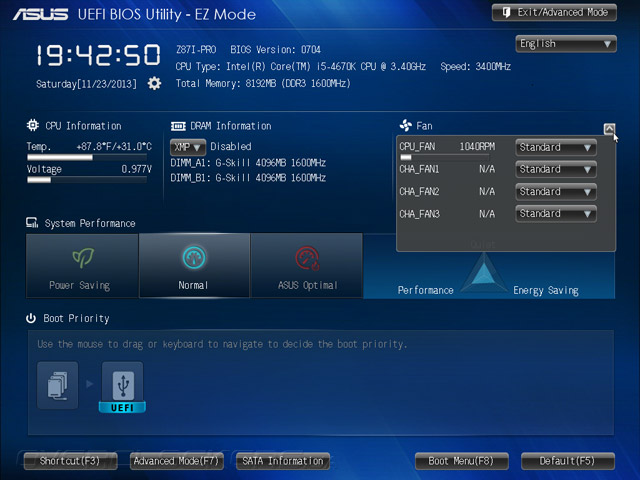

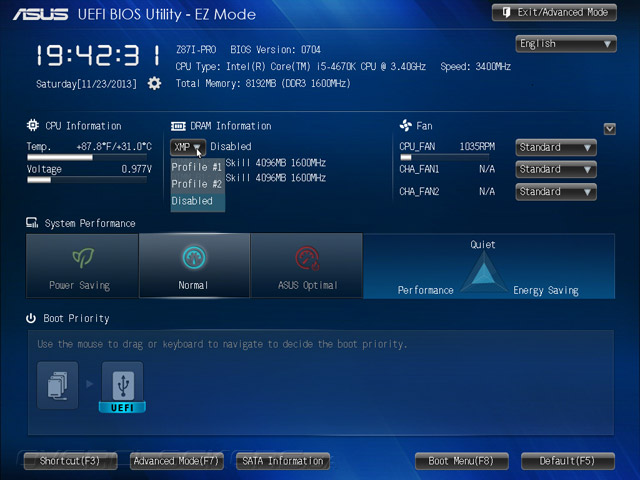

В упрощённом EZ Mode находятся элементы, необходимые для базовой настройки системы. Это изменение даты и времени, справочное поле с информацией о компонентах, выбор локализации интерфейса, данные о температуре процессора и его напряжении, выбор XMP для DRAM. Для всех четырёх каналов системных вентиляторов доступен к выбору один из трёх готовых профилей работы.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

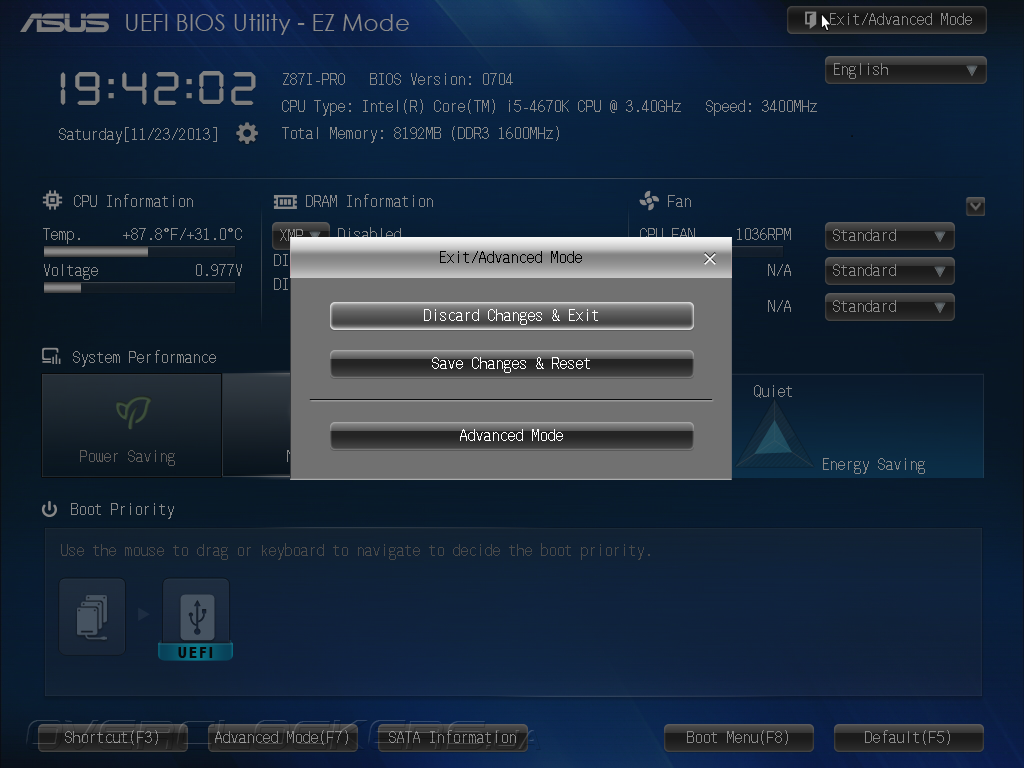

Ниже находится режим настройки системы: можно активировать энергосберегающий профиль, или же включить автоматический разгон. Немного позже мы тщательнее изучим каждый из них. Внизу экрана расположились элементы, передвигая которые можно изменять приоритет проведения загрузки системы. Для получения информации о накопителях выделена отдельная кнопка SATA Information Для перехода в расширенный режим настройки можно нажать F7 или выбрать соответствующий пункт в меню Exit.

ASUS Z87I-Pro

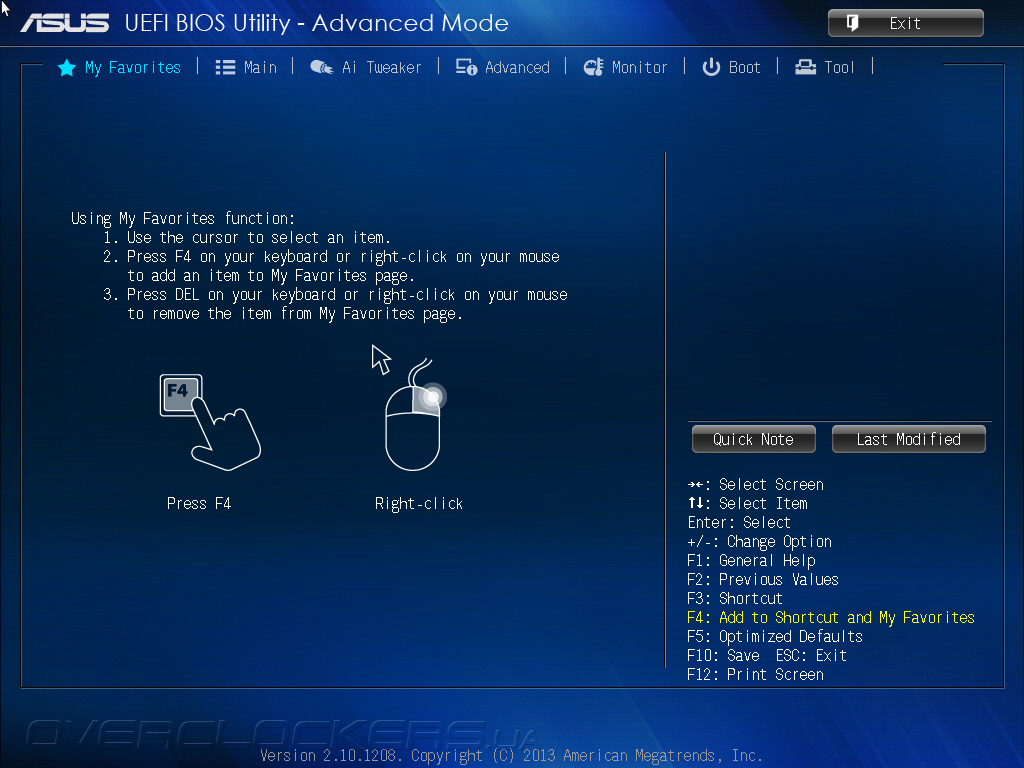

Первым разделом в расширенном меню является My Favorites, где можно создать ссылки для наиболее часто используемых пунктов при настройке UEFI.

ASUS Z87I-Pro

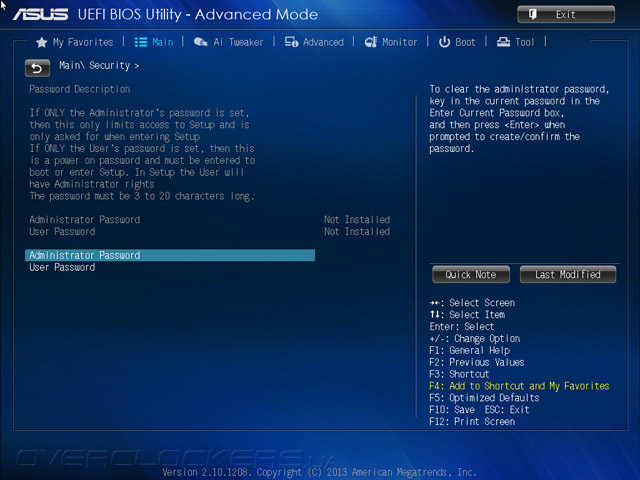

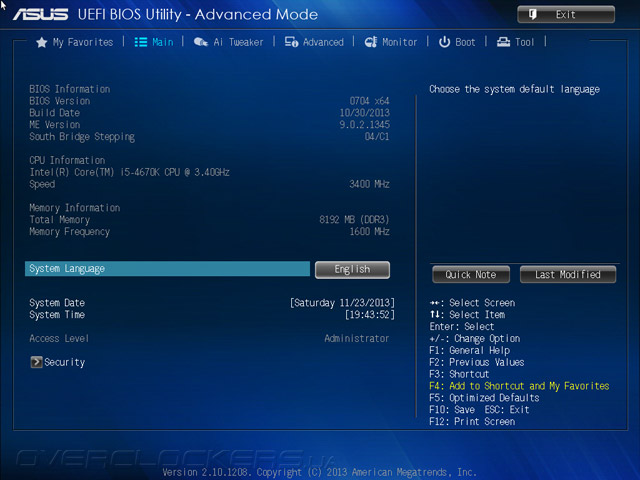

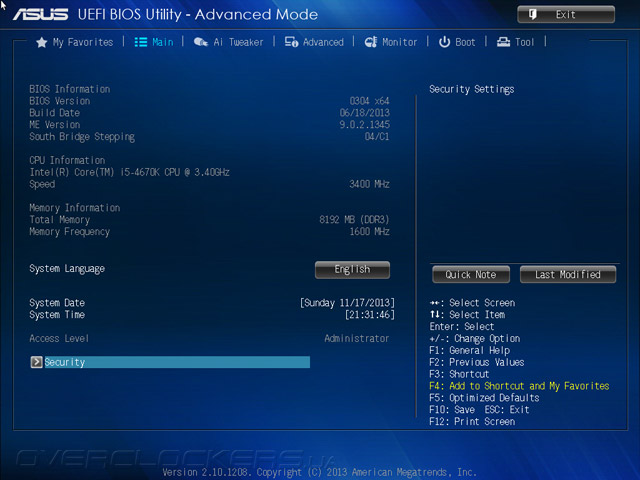

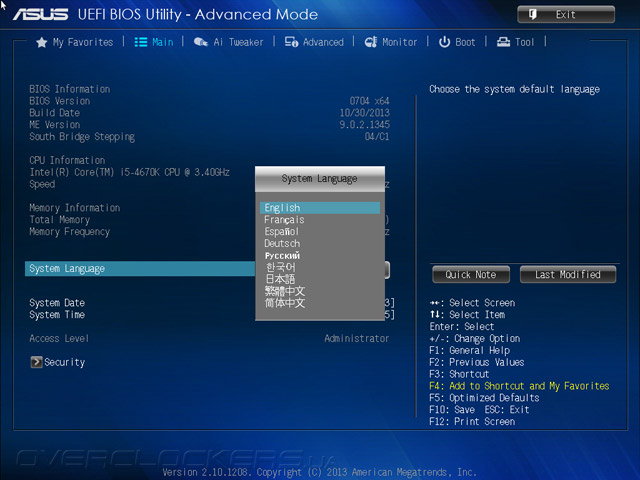

В разделе Main находится более подробная информация о системной плате, ЦП и ОЗУ. Также здесь можно изменить дату и время, локализацию интерфейса, установить пароль администратора системы.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

Главный раздел для оверклокеров — Ai Tweaker. В его начале находится полная информация о рабочих режимах основных узлов системы. В зависимости от настроек, её вид меняется на лету. Это может помочь при проведении тонкой настройки. Бегло осмотрев наполнение этого раздела, мы обнаружили, что всё необходимое для проведения процедуры разгона системы на месте.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

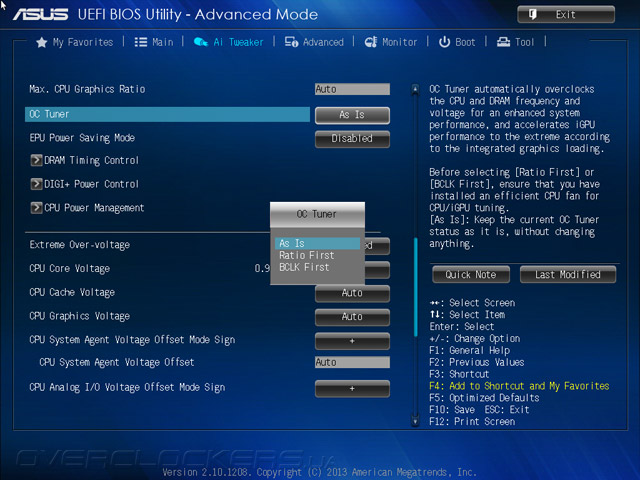

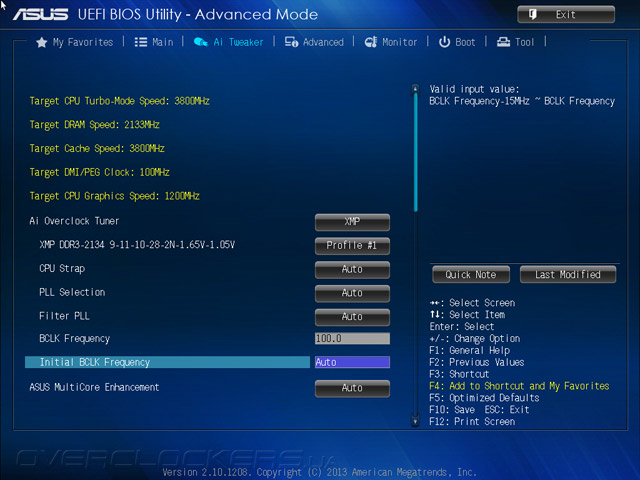

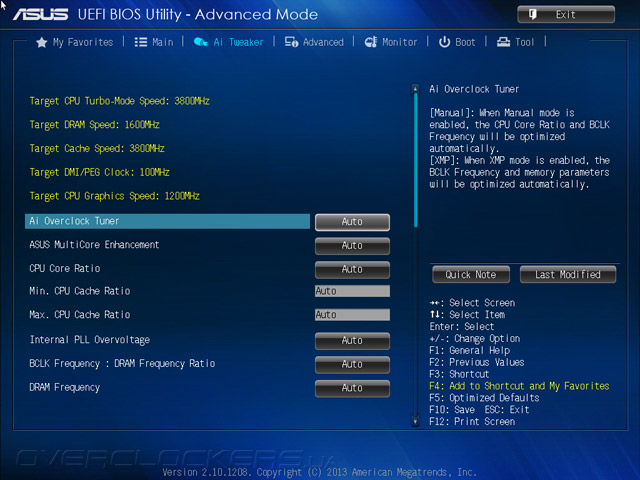

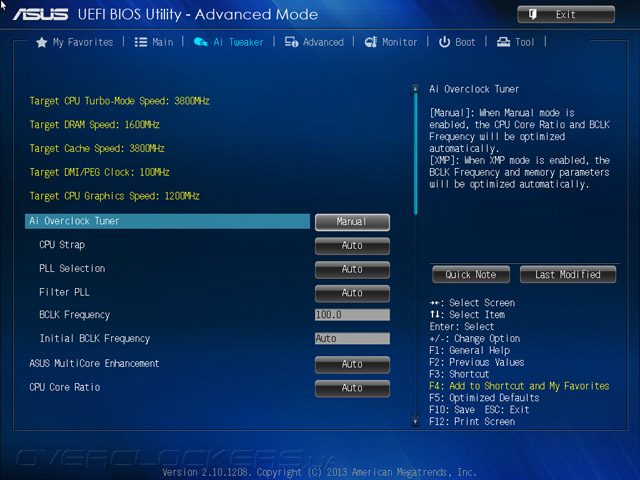

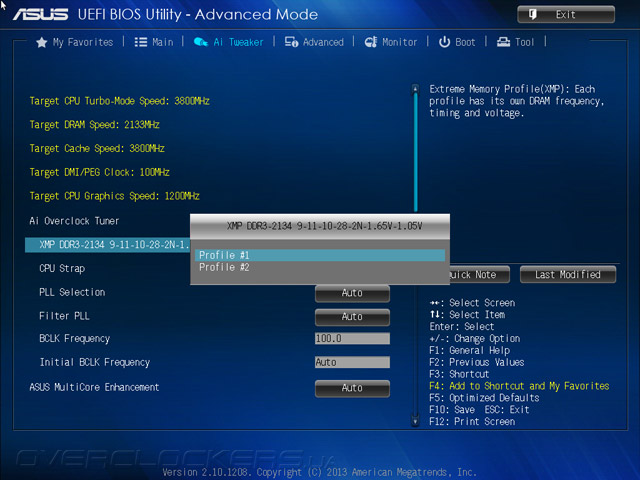

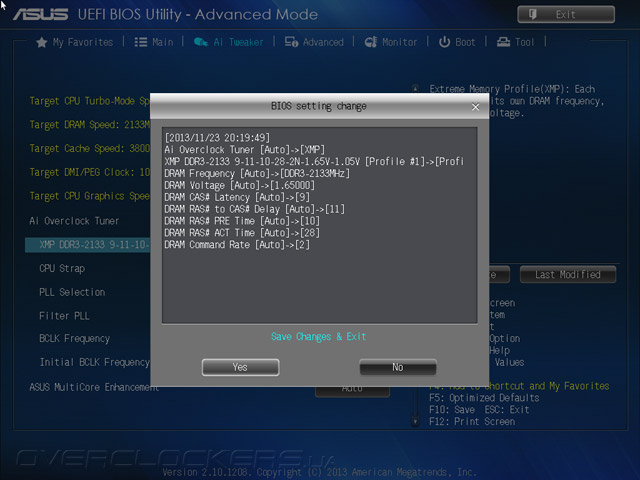

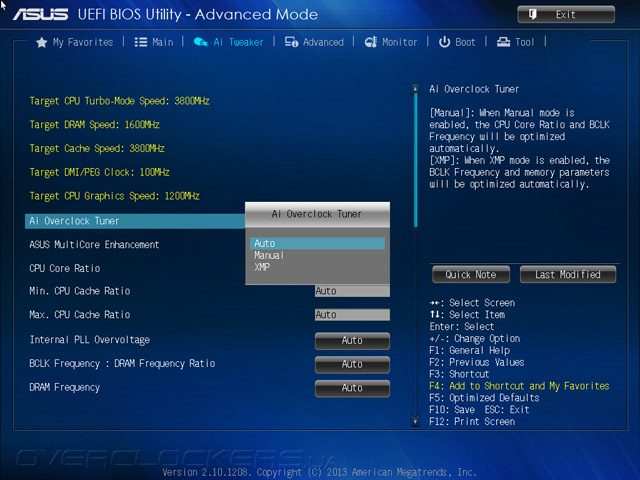

Перевод Ai Overclock Tuner в ручной режим сделает доступным к изменению опорную частоту, а выбор режима XMP позволит при этом в один клик настроить работу подсистемы памяти.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

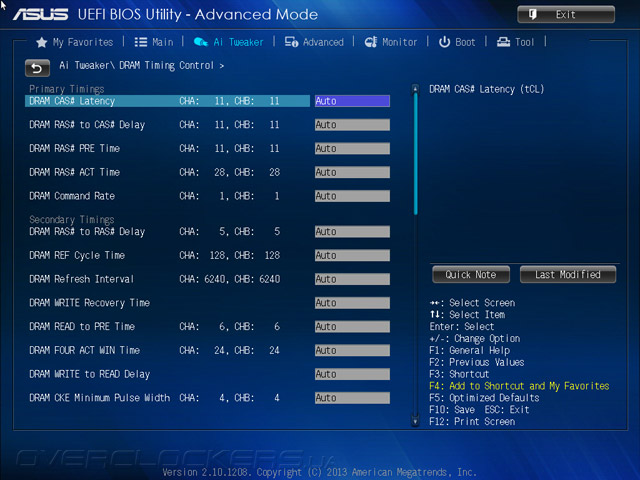

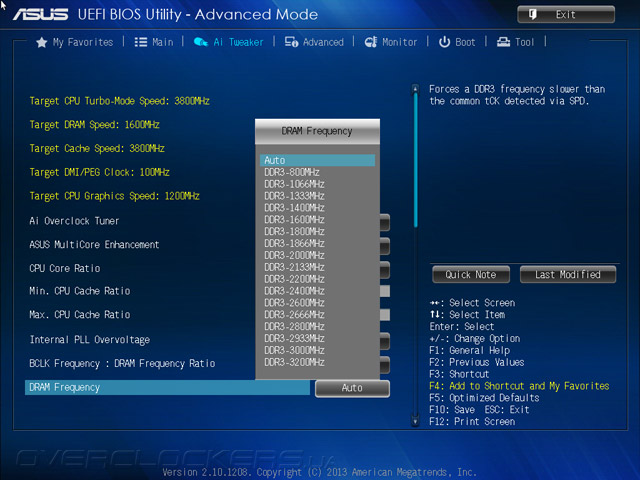

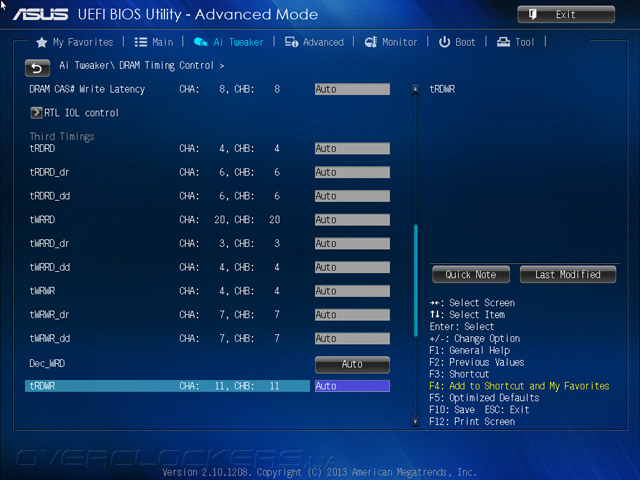

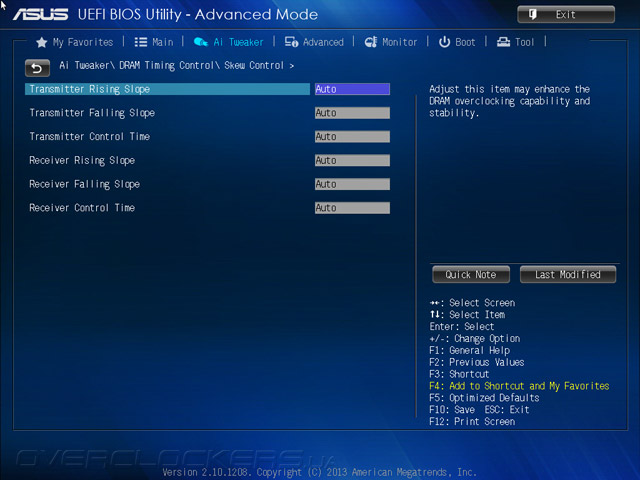

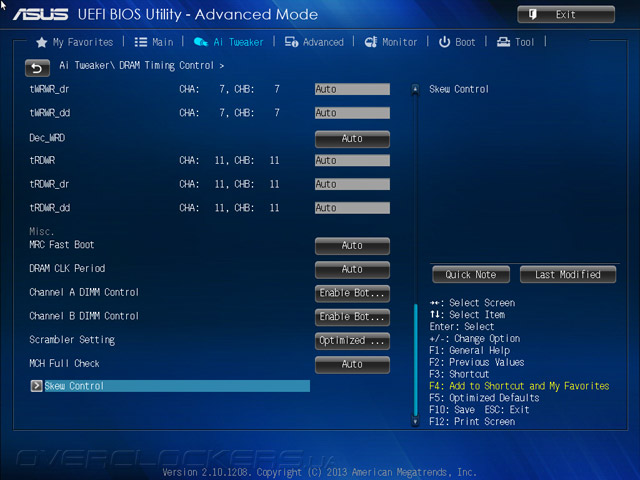

Конечно же, частоту оперативной памяти можно отрегулировать и вручную. Контроль над конфигурацией задержек ничем не отличается от других продуктов.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

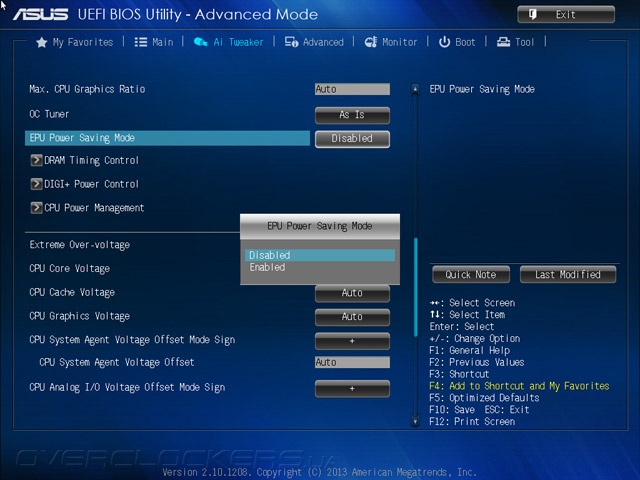

Пункты из EZ Mode по снижению энергопотребления или автоматическому увеличению быстродействия здесь также присутствуют.

ASUS Z87I-ProASUS Z87I-Pro

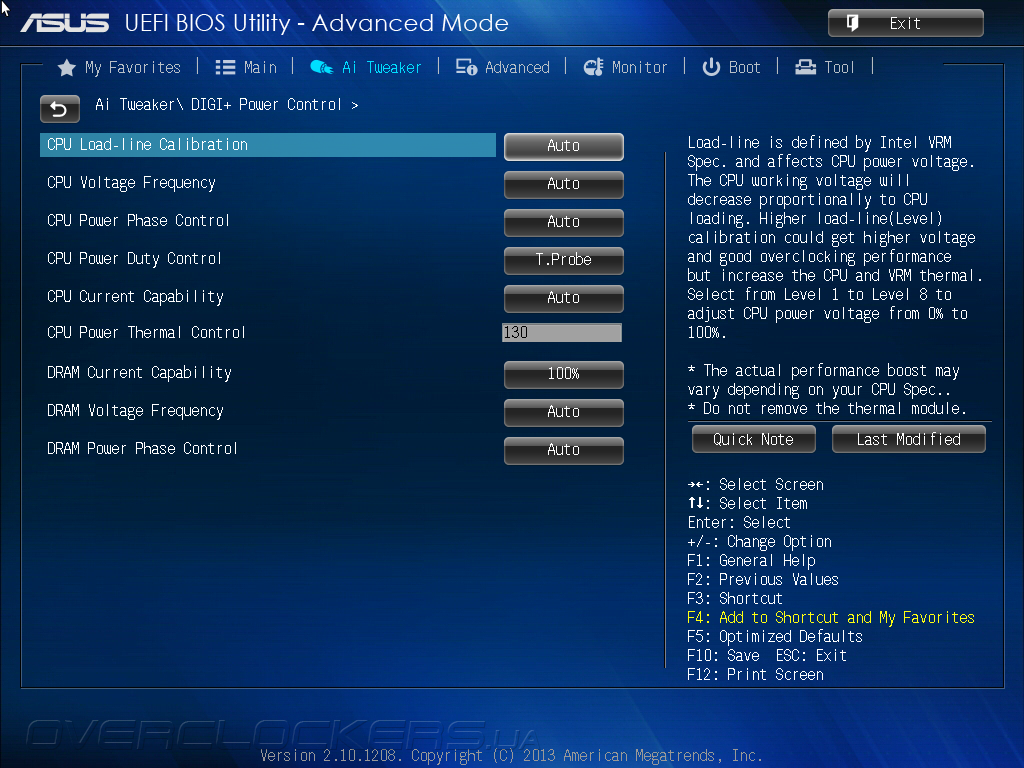

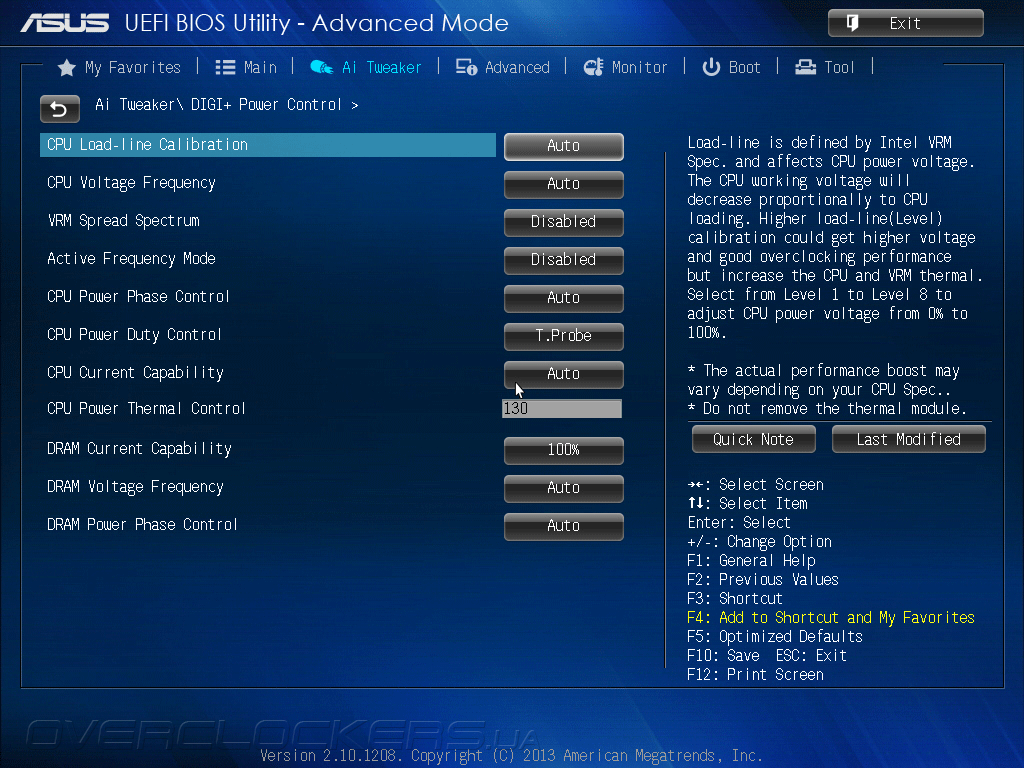

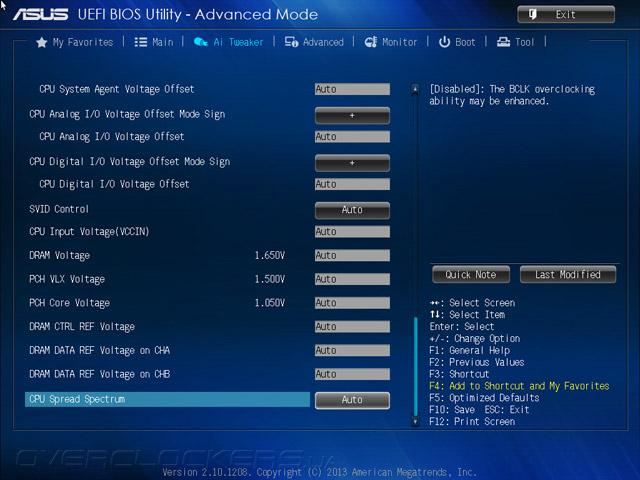

Контроль над VRM практически ничем не уступает в возможностях своим старшим товарищам.

ASUS Z87I-Pro

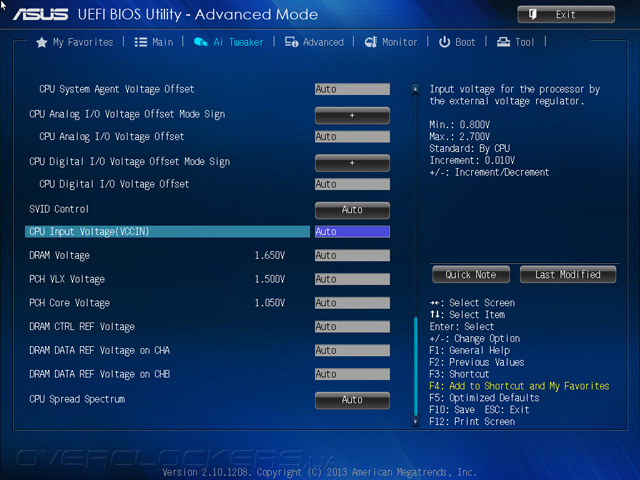

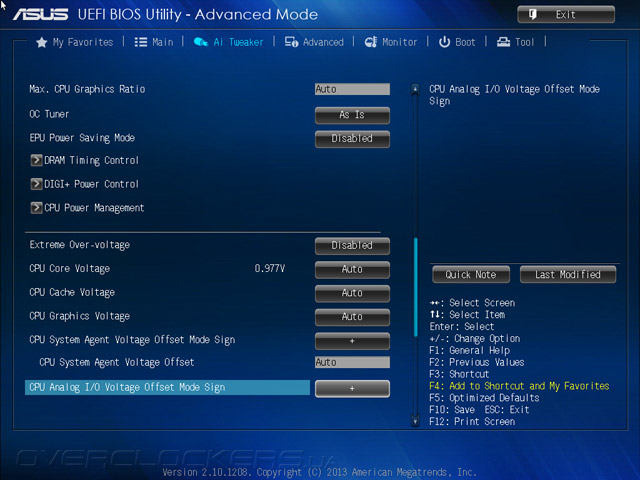

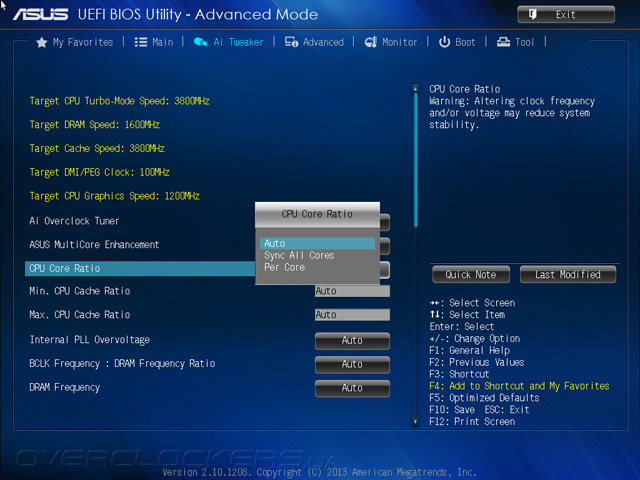

Входное напряжение на ЦП можно увеличить до внушительных 2,7 В, а выполнение разгона доступно в двух режимах — Sync All Cores или же Per Core.

ASUS Z87I-ProASUS Z87I-Pro

Все необходимые характеристики мы свели в единую таблицу:

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 80–300 0,1
PLL Selection Auto/LC PLL/SB PLL
Filter PLL Auto/Low BCLK Mode/High BCLK Mode
Internal PLL Overvoltage Auto/Enabled/Disabled
CPU Core Ratio (Multiplier) 8–80 1
CPU Load-line Calibration Auto/Level1…8 1
CPU Current Capability (%) Auto/100…140 10
CPU Power Thermal Control 130–151 1
CPU Core Voltage Override (В) 0,001–1,92 0,001
CPU Input Voltage (B) 0,8–2,7 0,01
CPU Cache Ratio (Multiplier) 8–80 1
CPU Cache Voltage Override (В) 0,001–1,92 0,001
DRAM Frequency (МГц) 1400–3000, 800–3200 200, 266
DRAM Current Capability (%) 100–130 10
DRAM Power Phase Control Auto/Optimized/Extreme
DRAM Voltage (B) 1,185–1,80 0,005
CPU System Agent Voltage Offset (В) (+/-) 0,001–0,999 0,001
CPU Analog I/O Voltage Offset (+/-) 0,001–0,999 0,001
CPU Digital I/O Voltage Offset (+/-) 0,001–0,999 0,001
PCH Core Voltage (В) 0,735–1,50 0,005
PCH VLX Voltage (В) 1,185–2,135 0,005
Max. CPU Graphics Ratio (Multiplier) 8(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,001–1,92 0,001

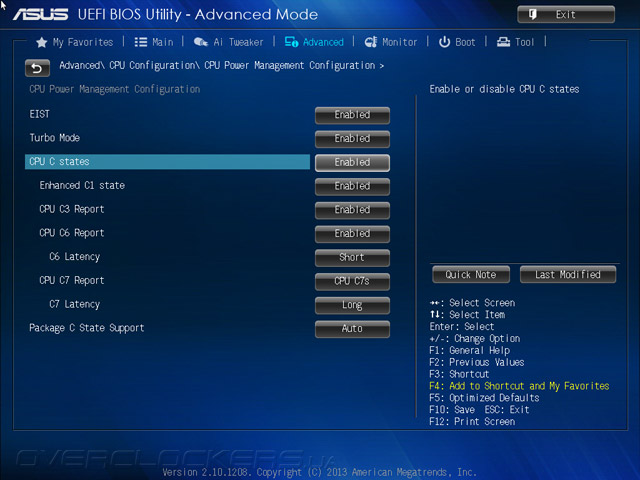

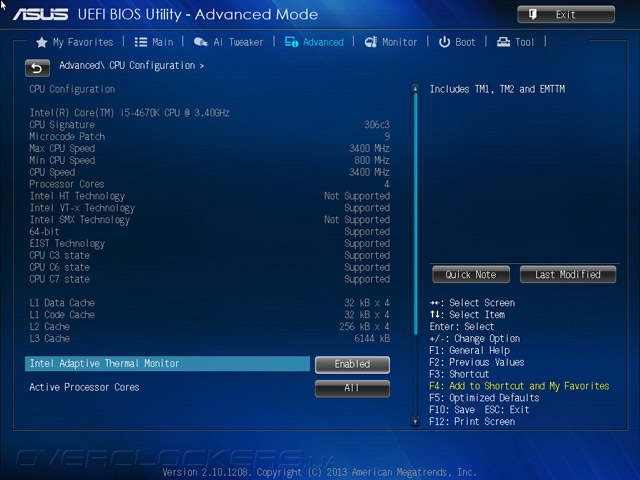

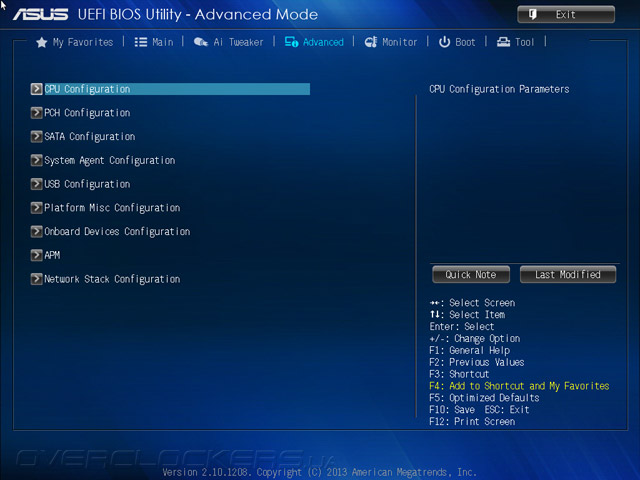

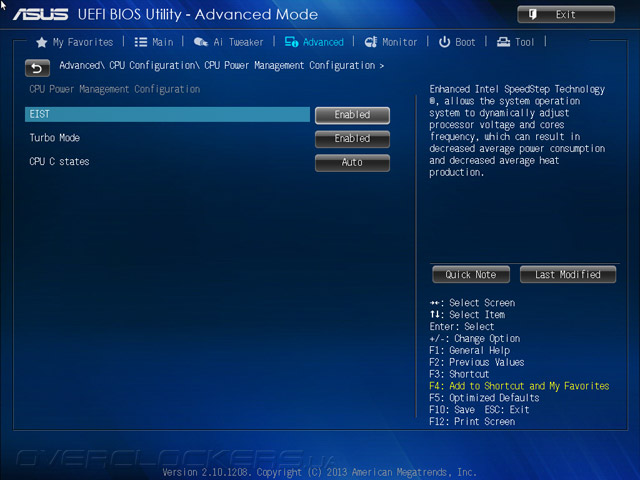

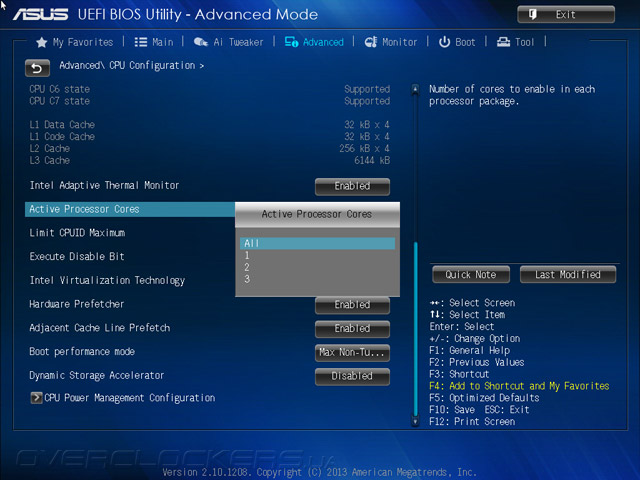

На вкладке Advanced доступны к изменению прочие тонкие настройки системы, не относящиеся напрямую к производительности. Так, у ЦП можно отключить несколько ядер, задействовать дополнительные режимы глубокого сна.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

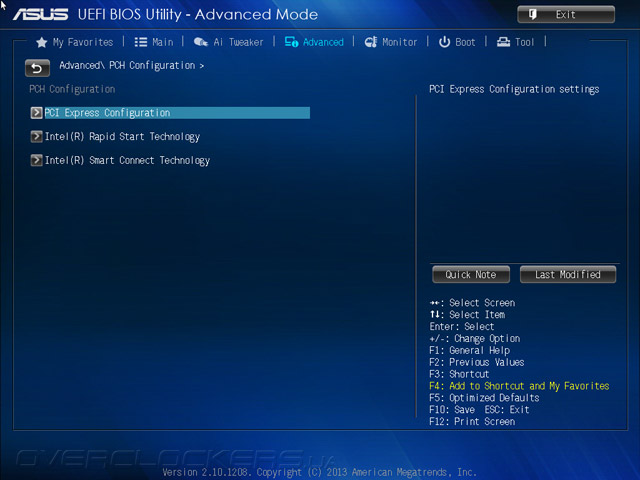

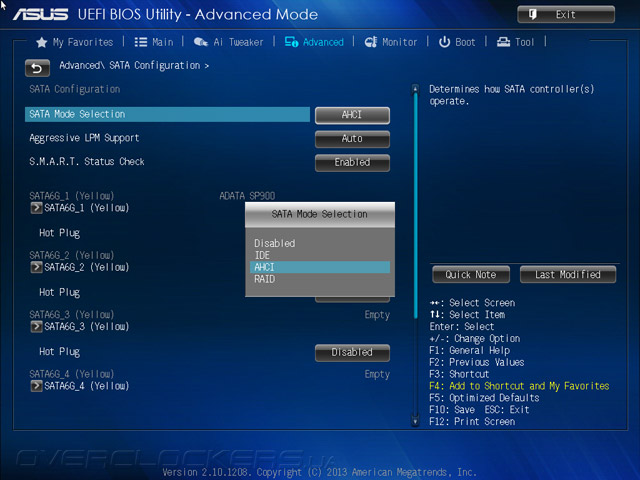

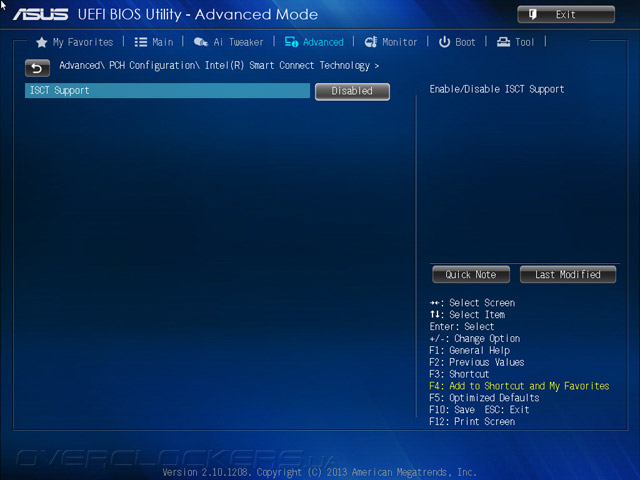

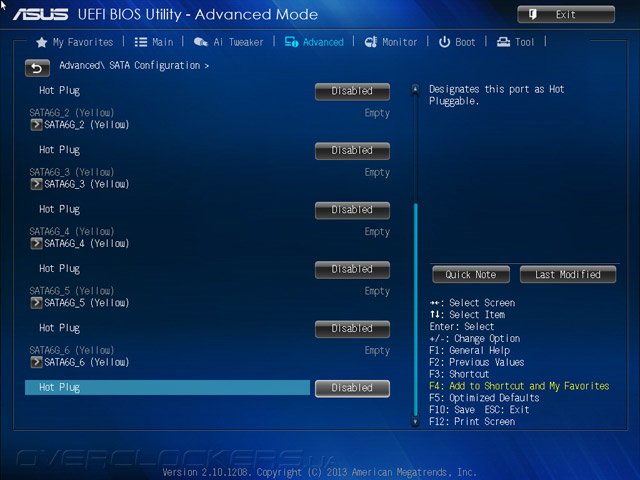

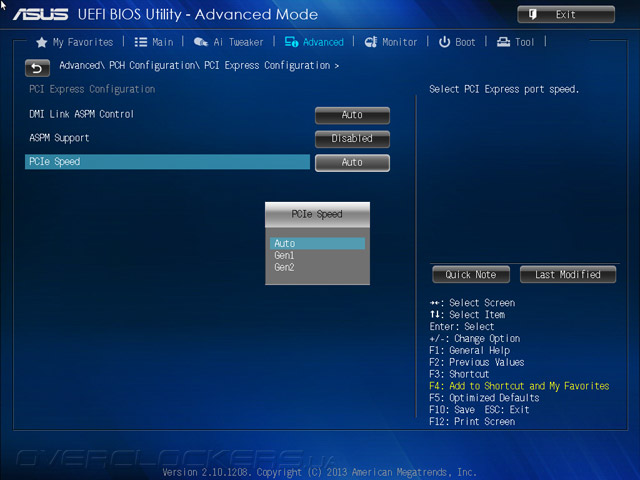

Для чипсета доступны для активации технологии Rapid Start или Smart Connect; для SATA-устройств изменяется режим их работы.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

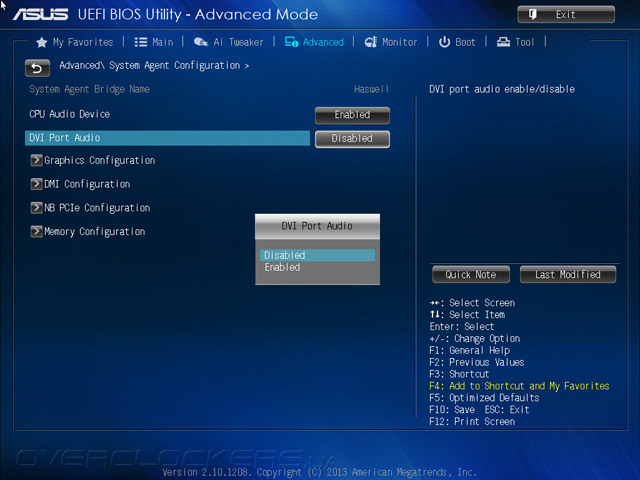

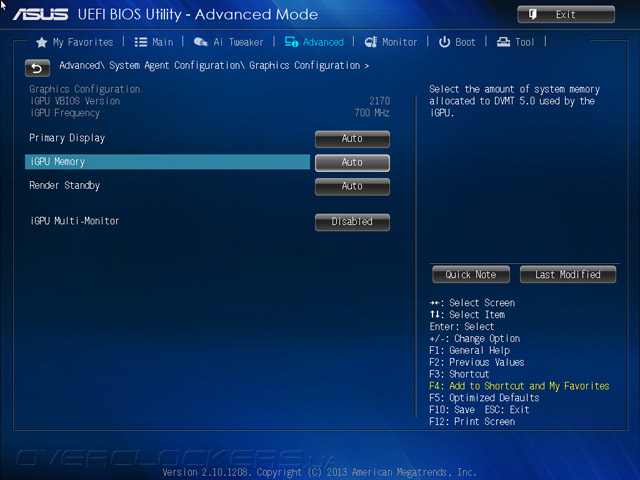

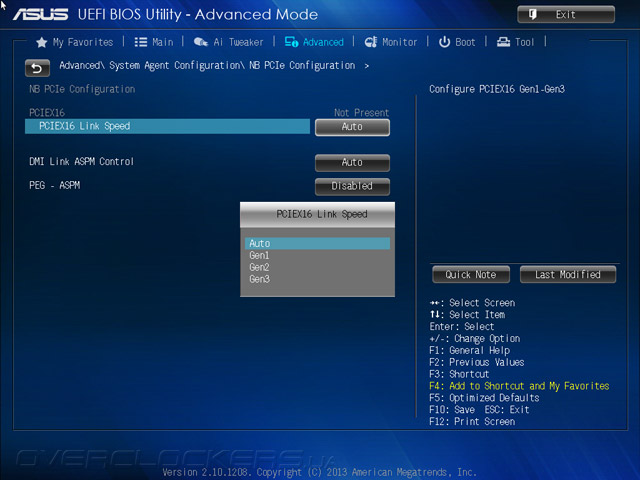

System Agent Configuration открывает настройки встроенной графики, а NB PCIe Configuration — настройки единственного соответствующего гнезда.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

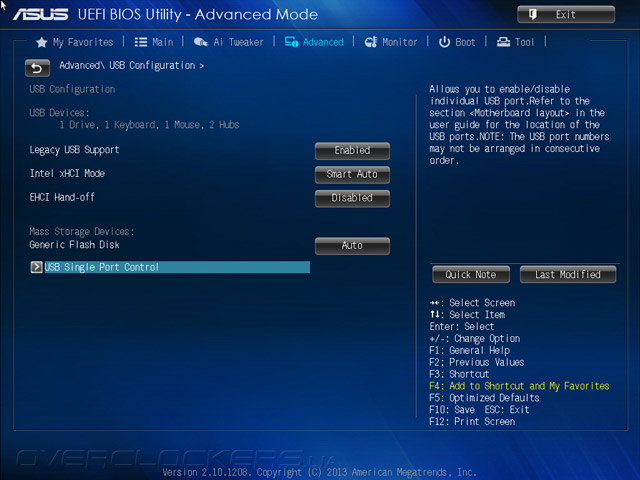

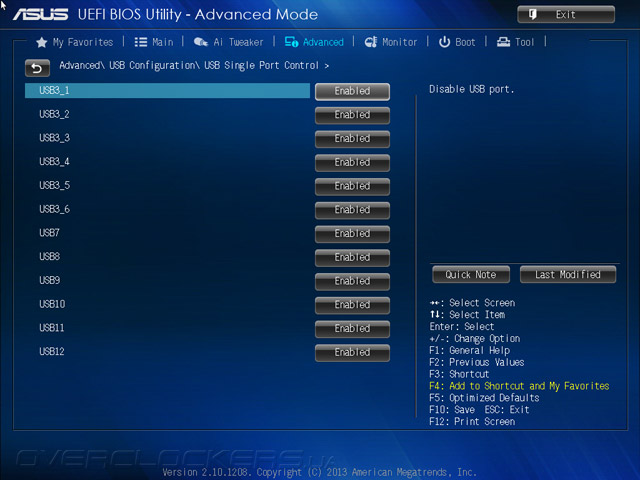

USB Configuration позволяет ограничить доступ к любому из портов.

ASUS Z87I-ProASUS Z87I-Pro

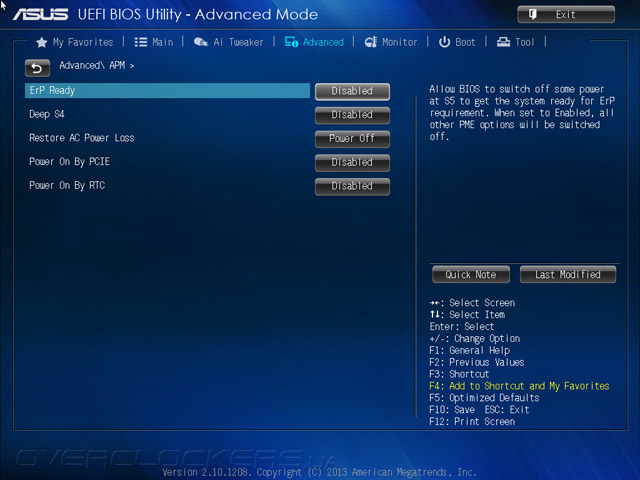

Отключить то или иное устройство можно в пункте раздела Onboard Devices Configuration. Не позабыт и Power Management.

ASUS Z87I-ProASUS Z87I-Pro

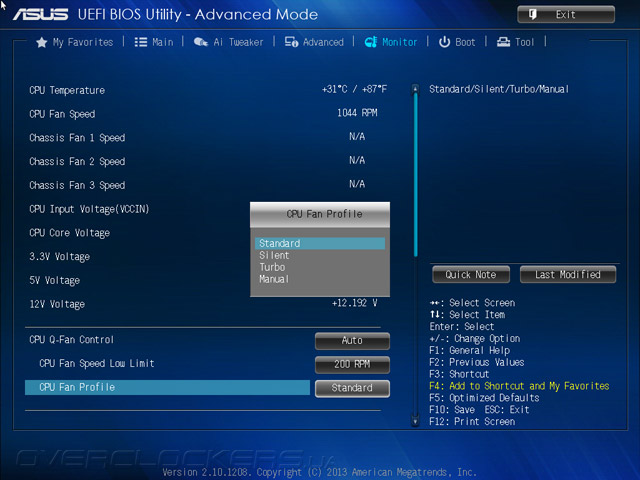

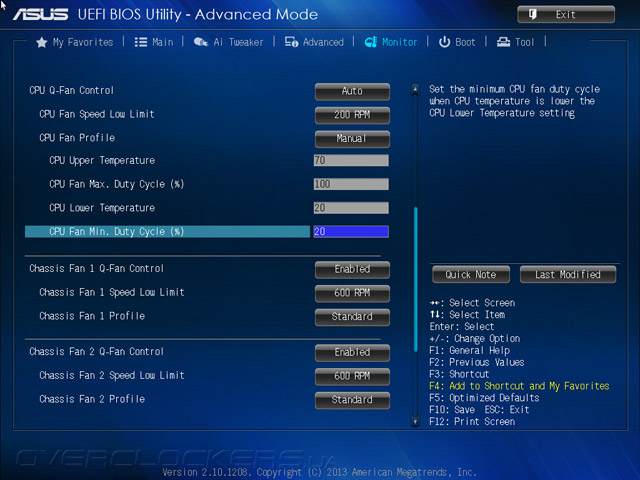

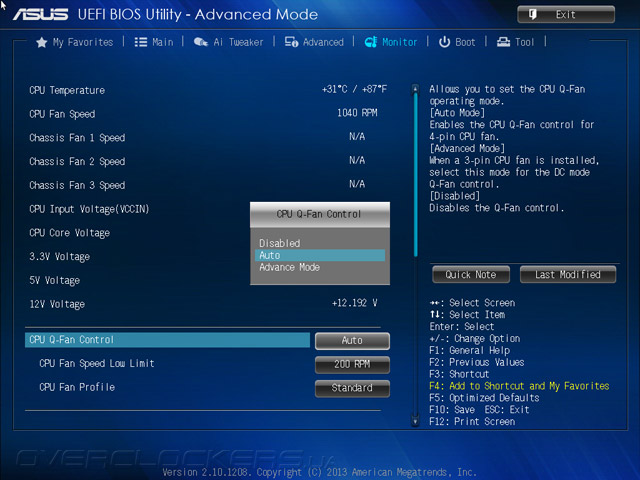

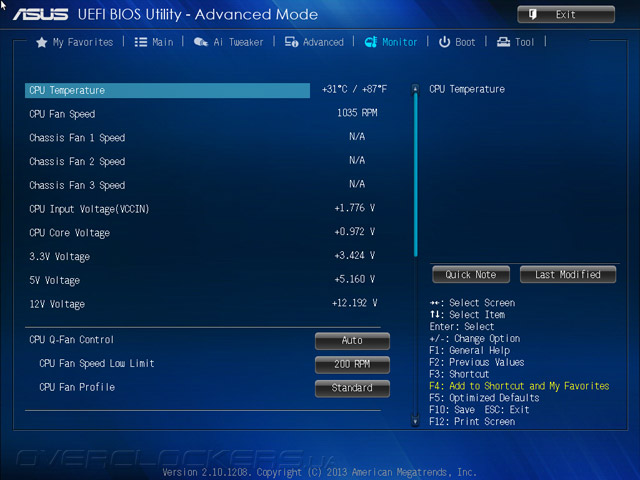

На странице Monitor отображаются: действующие системные напряжения, температура процессора, частота вращения подключенных вентиляторов. Немного ниже находится небольшое меню по управлению ними. Помимо трёх стандартных профилей, можно форсировать ручной режим и сформировать собственный алгоритм управления. Но для проведения более тонкой и наглядной настройки лучше воспользоваться модулем Fan Expert 2 из состава комплекса AI Suite 3.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

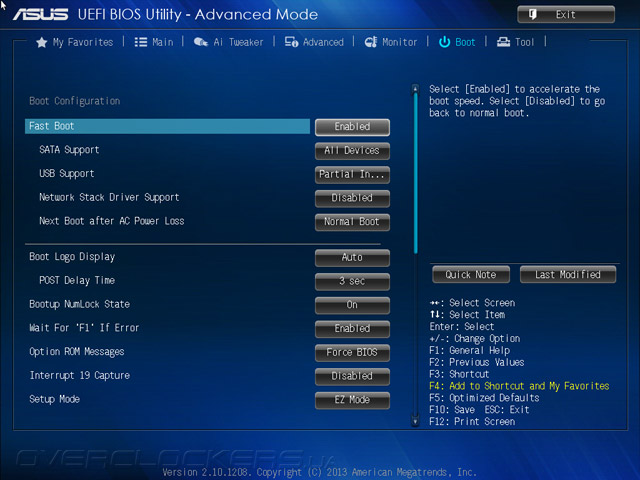

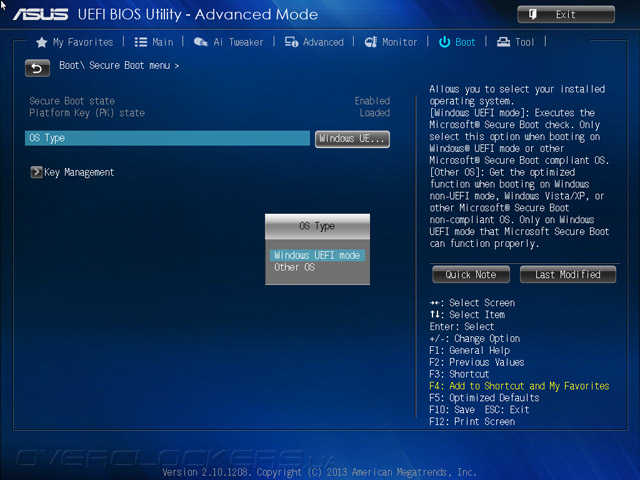

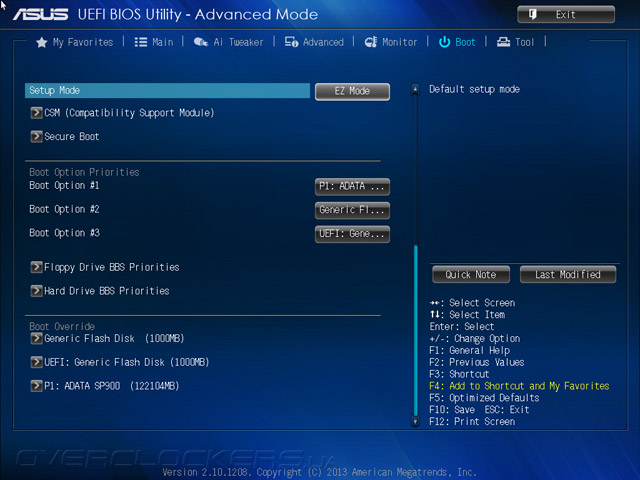

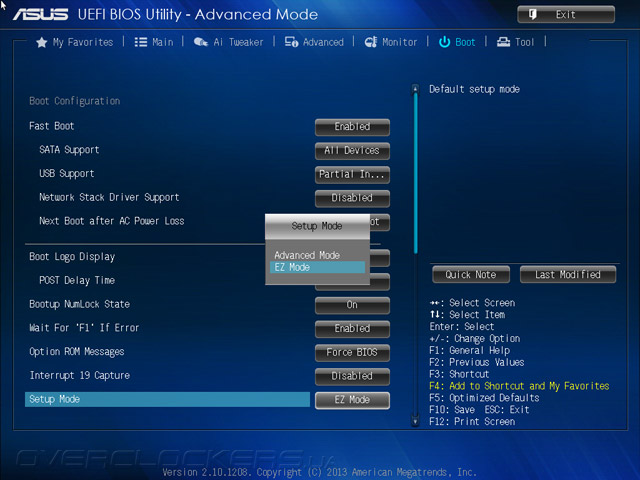

Раздел Boot позволяет определять состав процедуры загрузки и инициализации оборудования. Возможность использования аппаратных ключей и поддержка CSM-модуля также в силе.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

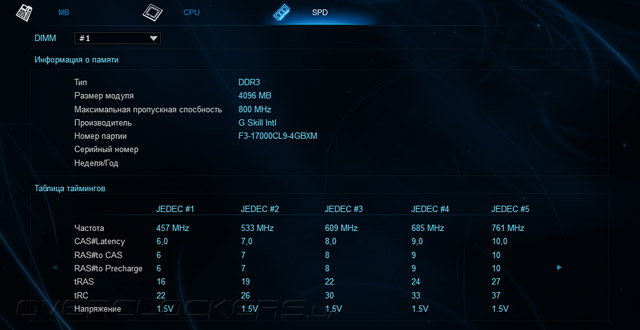

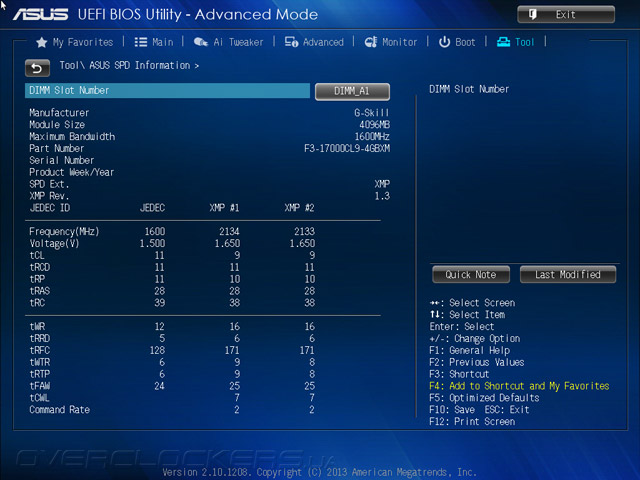

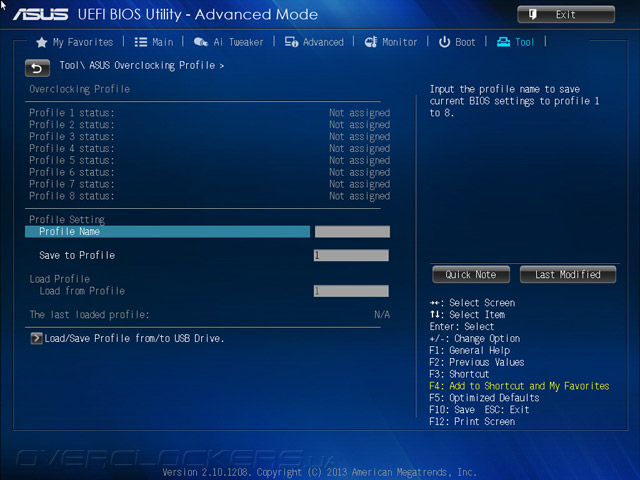

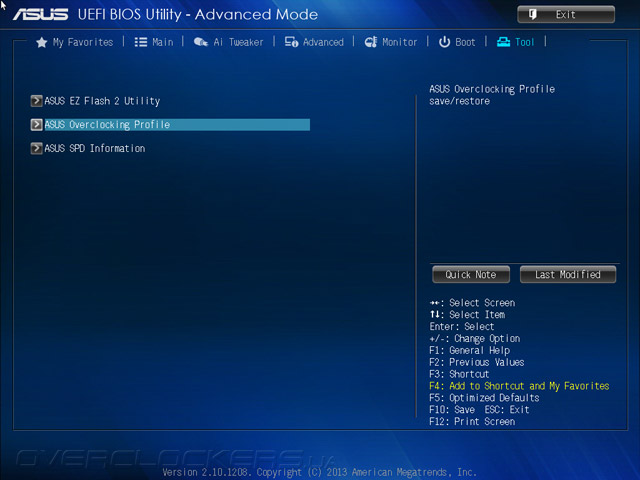

Завершающее меню Tools содержит уже привычные компоненты: утилиту по обновлению прошивки, инструмент по просмотру содержимого SPD оперативной памяти и закладку, где следует проводить сохранение текущих настроек в один из восьми профилей. Как и прежде, в случае необходимости в большем их числе можно привлечь в помощь сторонние носители информации.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

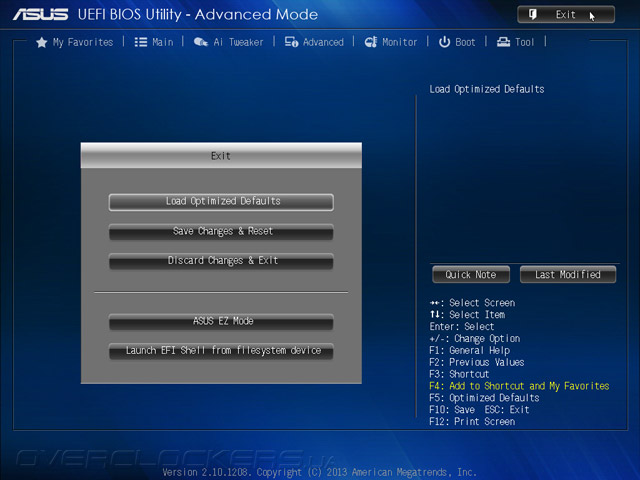

При выходе для нас будет отображён полный список подготовленных к вступлению в силу изменений.

ASUS Z87I-ProASUS Z87I-Pro

Подводя итог, можно с должной степенью оптимизма отнестись к предстоящим испытаниям, поскольку Z87I-Pro обладает всем необходимым инструментарием. Нам же остаётся убедиться в корректности проводимых операций по сохранению новых настроек, вступлению их в силу и стабильной работе системы при этом.


Комплектное ПО

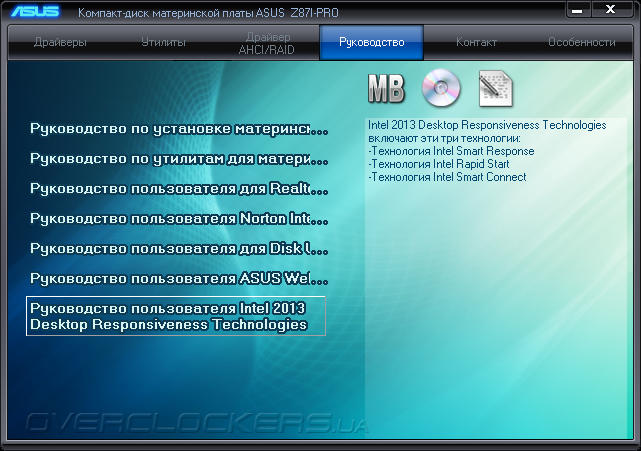

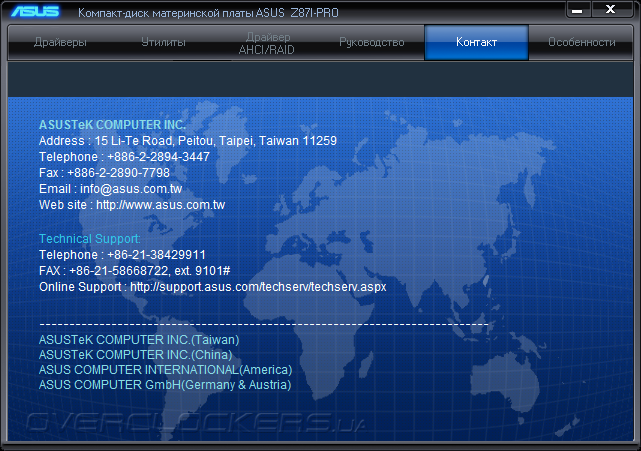

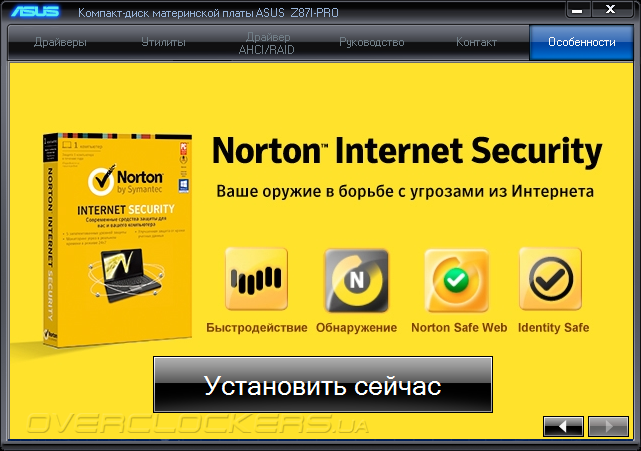

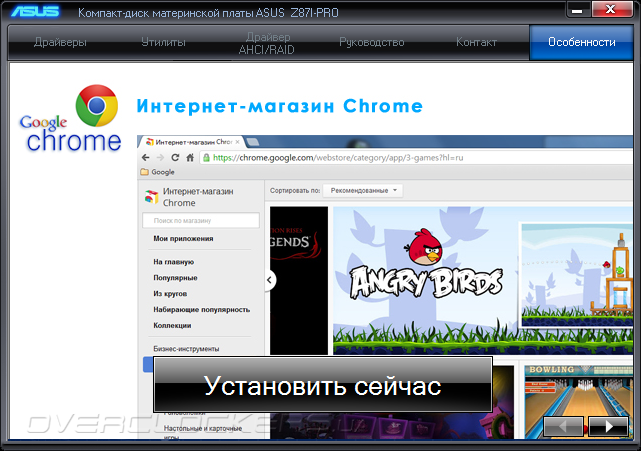

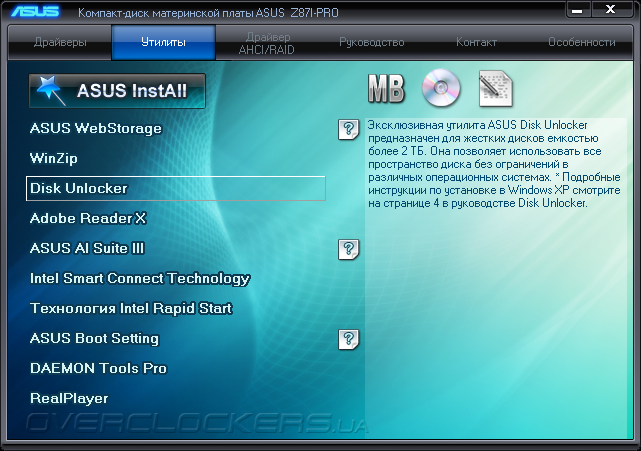

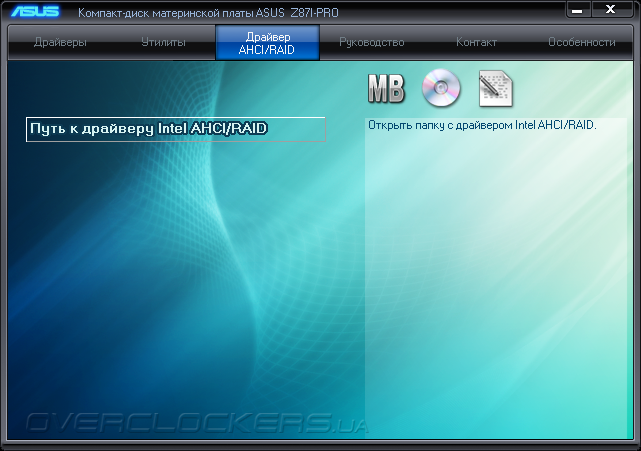

Содержимое компакт-диска довольно привычно. По нескольким вкладкам распределились драйверы, разнообразное ПО, информационные брошюры и реклама.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

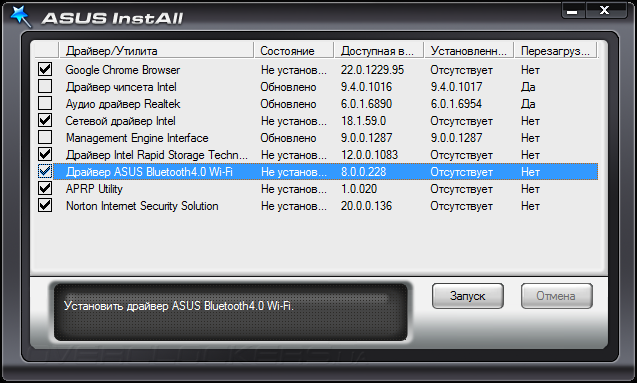

Мастер по установке драйверов успешно произвёл установку всех необходимых элементов.

ASUS Z87I-Pro

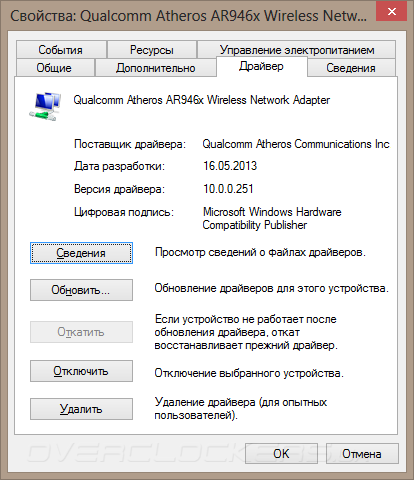

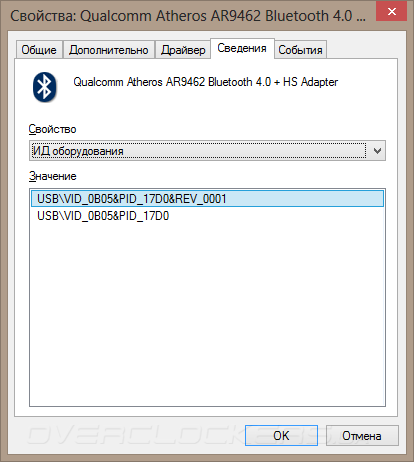

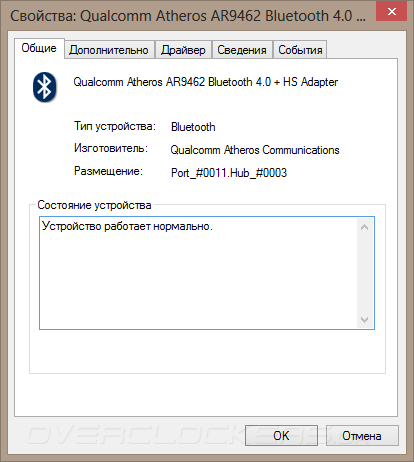

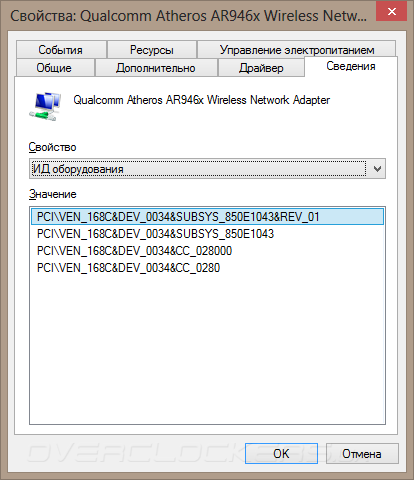

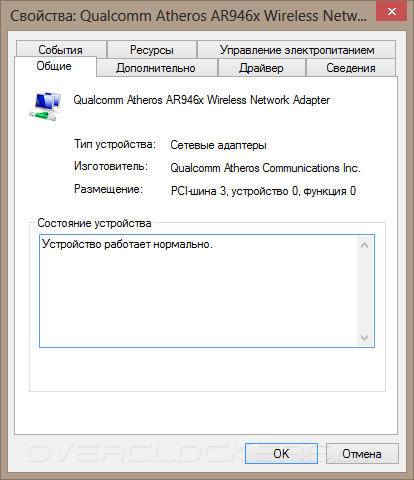

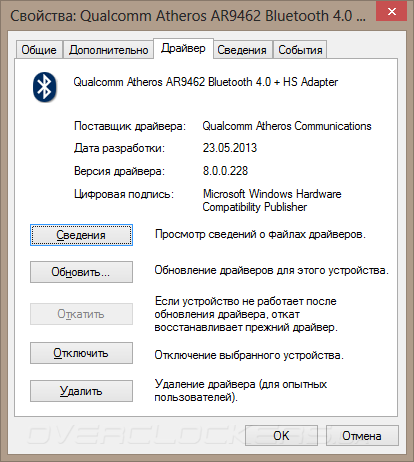

Это касается и модуля беспроводных сетей, в данном случае это AR9462 от Qualcomm Atheros. Не редкость, когда различные производители «забывают» о включении в состав мастера необходимых программных связующих.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

Предлагающееся в комплекте с Z87I-Pro ПО достаточно чётко указывает на рыночный сегмент этой платы: она становится в один ряд с обычными, мультимедийными продуктами, такими, как, например, Z87-Plus. Свои выводы мы базируем на наполнении AI Suite 3.

ASUS Z87I-Pro

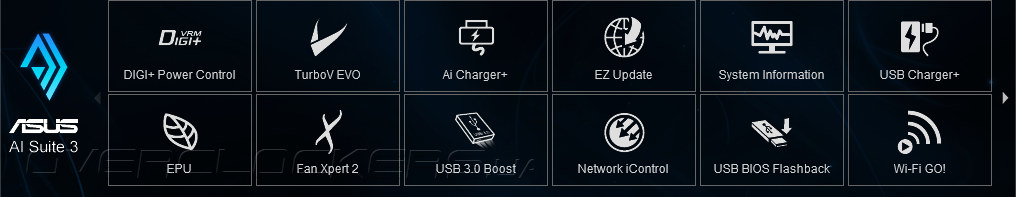

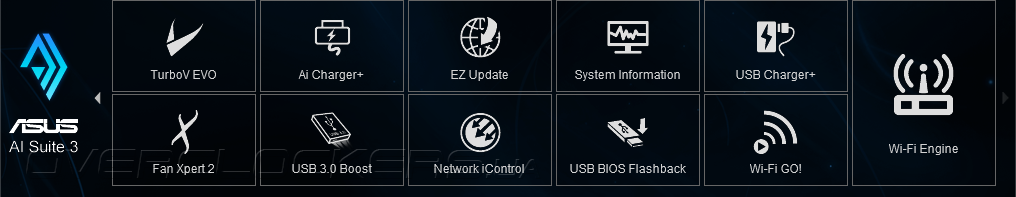

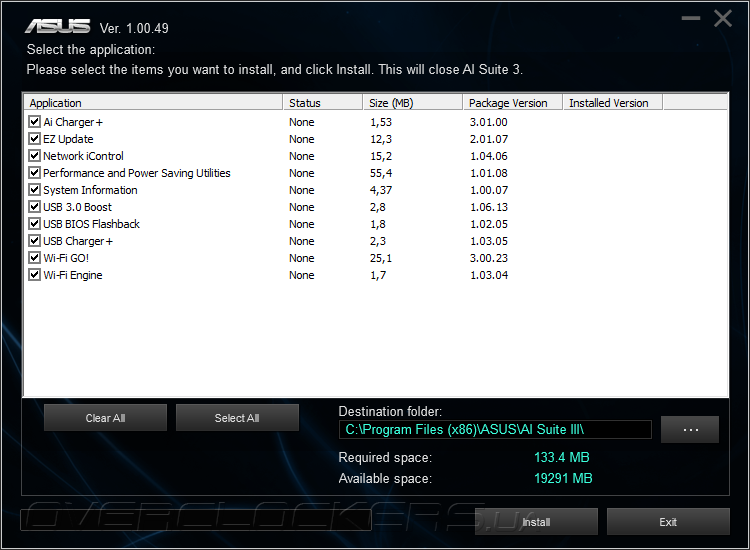

Количество предлагаемых продуктов настолько велико, что, будучи установленными, их список не уместился даже в пределы главного окна программы.

ASUS Z87I-Pro

ASUS Z87I-Pro

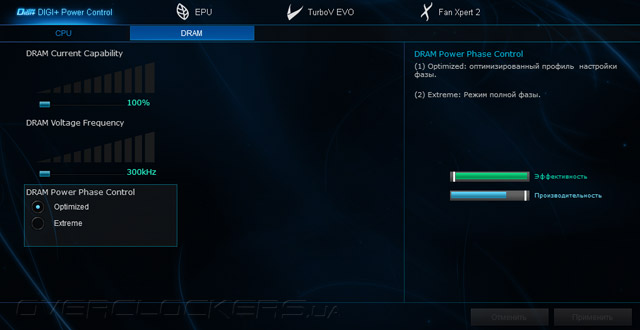

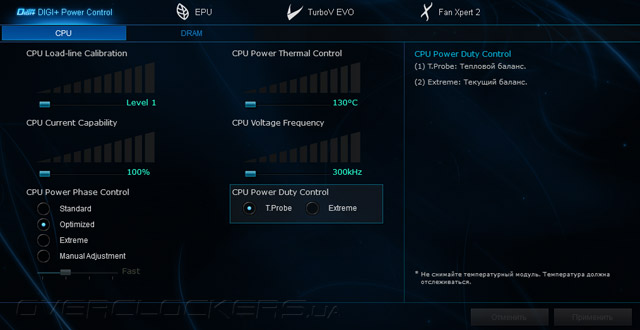

Остановимся на самых интересных из них. Для оверклокеров первостепенную важность составляет инструмент DIGI+ Power Control. Лишний раз мы убедились во всей серьёзности используемого VRM, а вот настройки программы, как и прежде, лишь дублируют доступный в UEFI арсенал.

ASUS Z87I-ProASUS Z87I-Pro

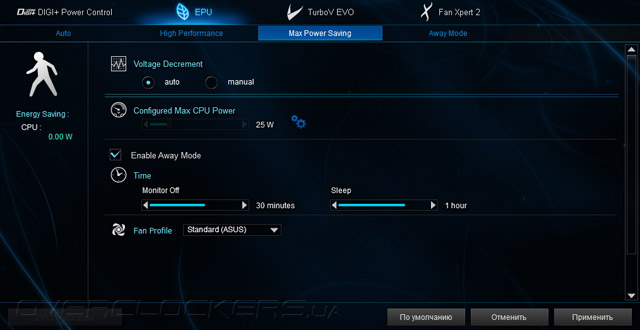

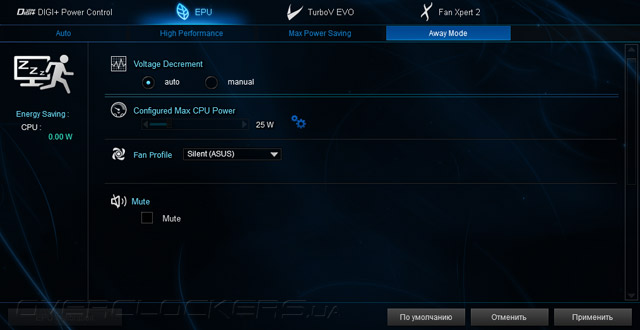

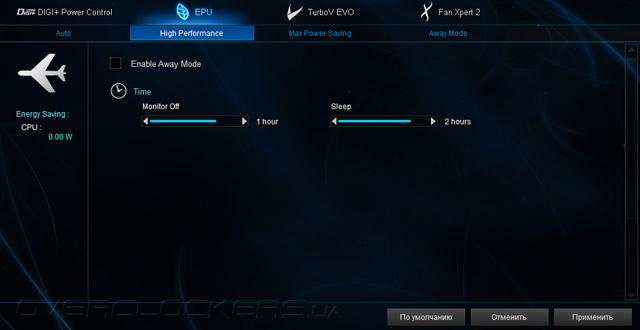

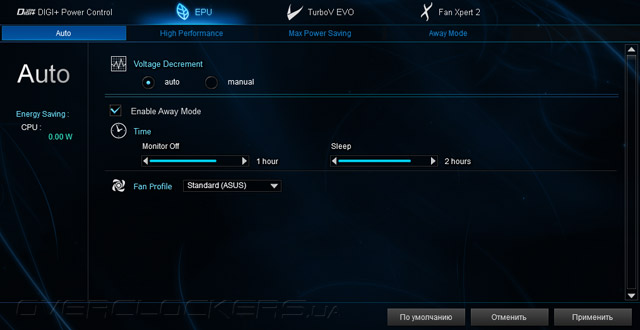

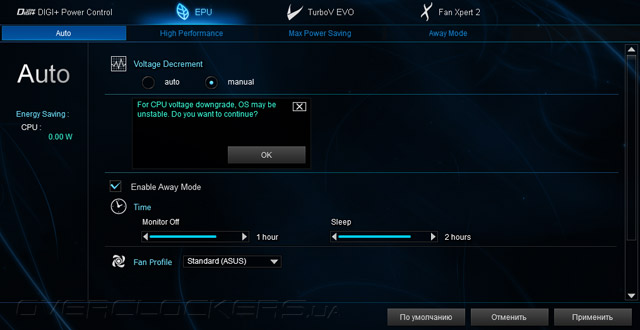

Наполнение раздела EPU немного скромнее, учитывая опыт общения с Z87-Plus. Это вполне объяснимо размерами Z87I-Pro и малым количеством размещённых на ней элементов. Здесь можно выполнить глубокую настройку системы в области потребления электроэнергии, особенно в разрезе уменьшения значения этого параметра. Настроек превеликое множество, ни одни из конкурентов ASUS ничего подобного пока предложить не в силах.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

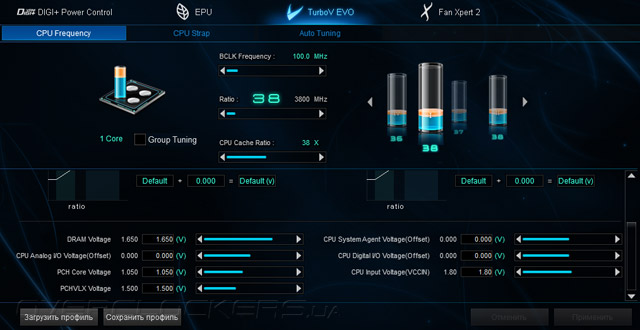

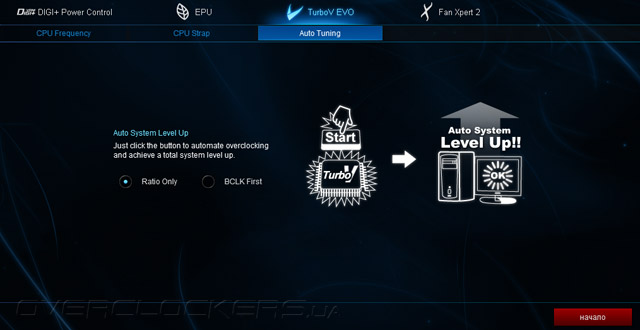

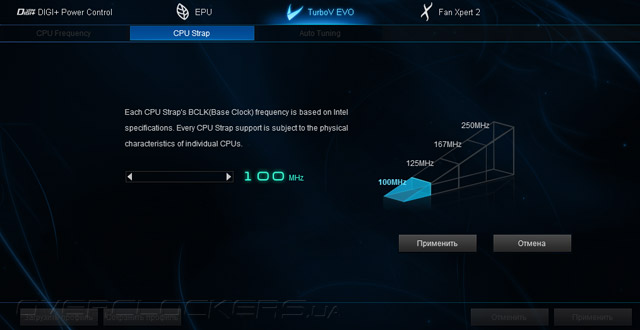

Компонент TurboV EVO весьма похож на сопровождающий H87I-Plus, но здесь появились настройки CPU Strap, в соответствии с концепцией построения линейки чипсетов компании Intel.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

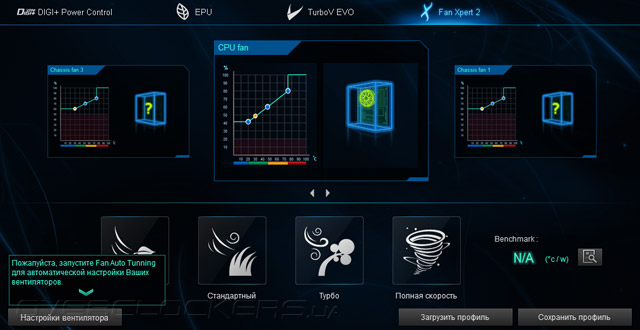

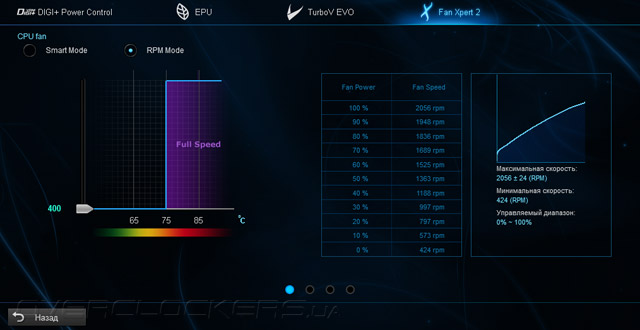

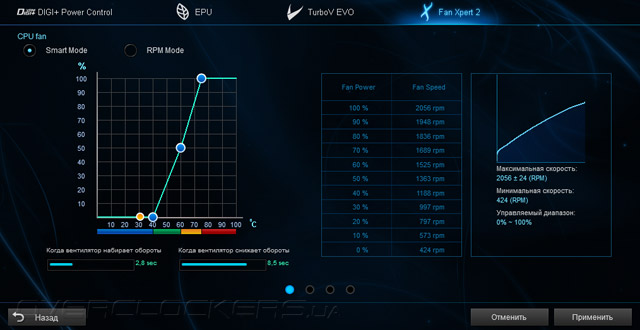

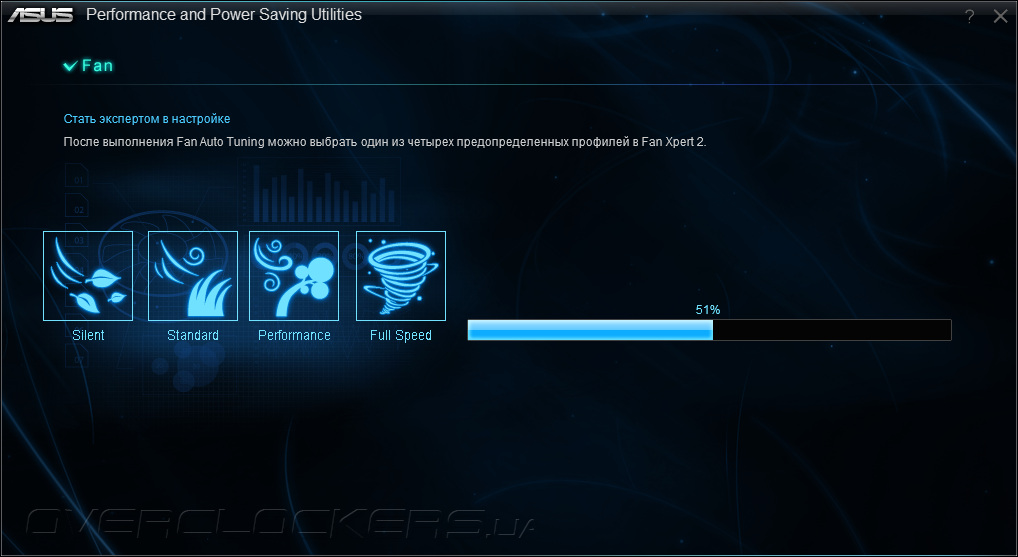

Управление системными вентиляторами при помощи Fan Expert 2 мы не раз рассматривали и были весьма довольны предоставленным в наше распоряжение механизмом и удобством при его эксплуатации.

ASUS Z87I-Pro

Сегодня мы лишний раз убедились в возможности управления как четырёх-, так и трёхконтактными устройствами.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

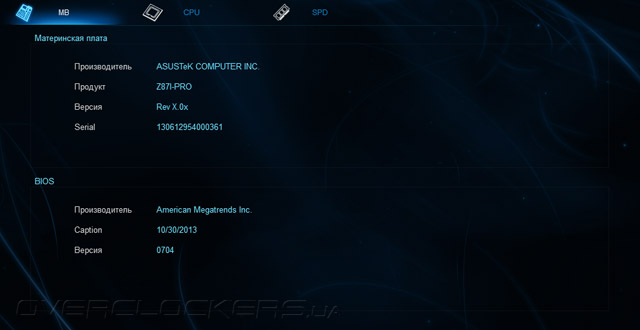

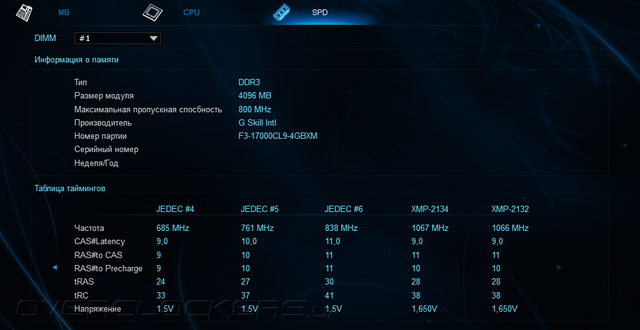

Вернёмся к главному меню и проверим предоставляемую комплексом информацию о системе. Она оказалась полностью корректной.

ASUS Z87I-ProASUS Z87I-ProASUS Z87I-ProASUS Z87I-Pro

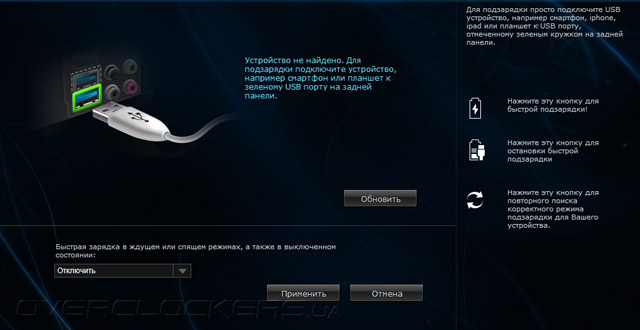

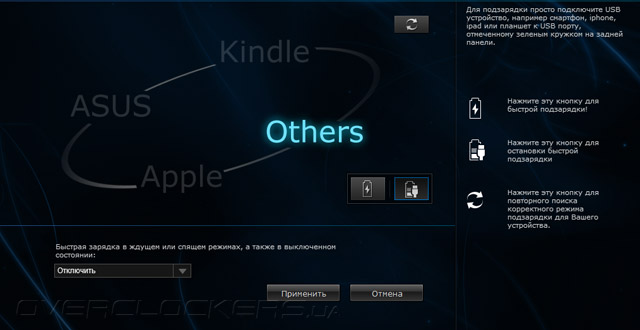

Остановимся на неохваченных в рамках наших обзоров утилитах. Так, USB Charger+ через специально предназначенный USB-выход задней панели платы предлагает воспользоваться ускоренной процедурой подзарядки гаджетов. Используемое нами Android-устройство не прошло идентификацию (не считая лаконичной надписи Others), поэтому, несмотря на активацию технологии, ускорения процедуры не произошло; при этом же наблюдался постоянный реконнект смартфона к ПК.

ASUS Z87I-ProASUS Z87I-Pro

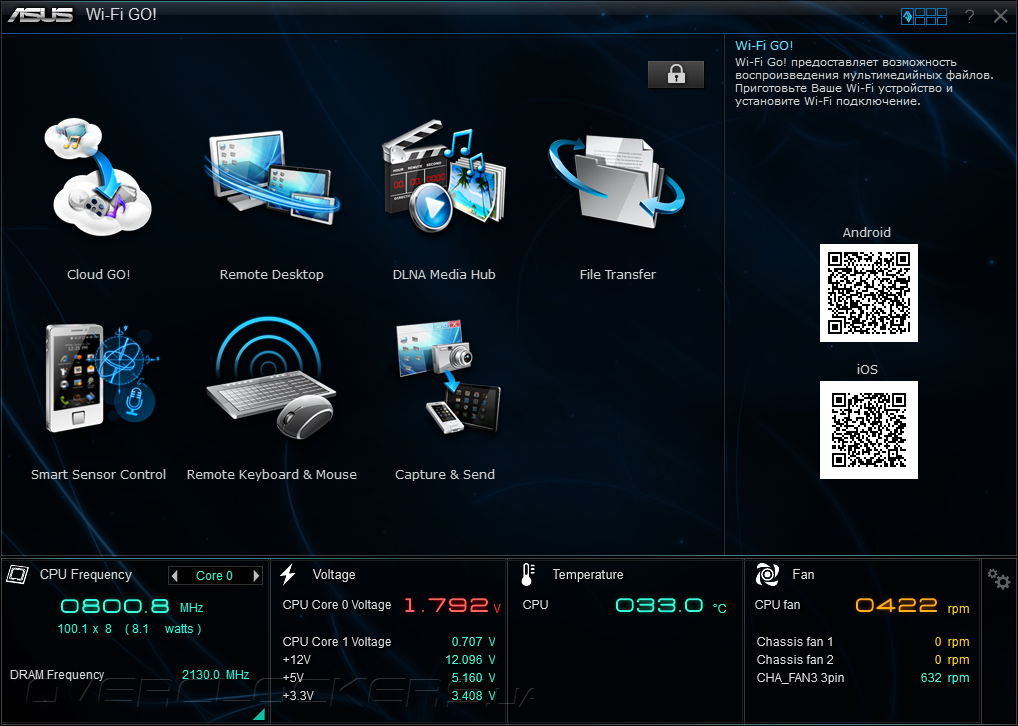

Благодаря наличию на борту у Z87I-Pro модуля Wi-Fi, компьютер можно превратить в мультимедийный центр всего дома, используя комплекс Wi-Fi GO!

ASUS Z87I-Pro

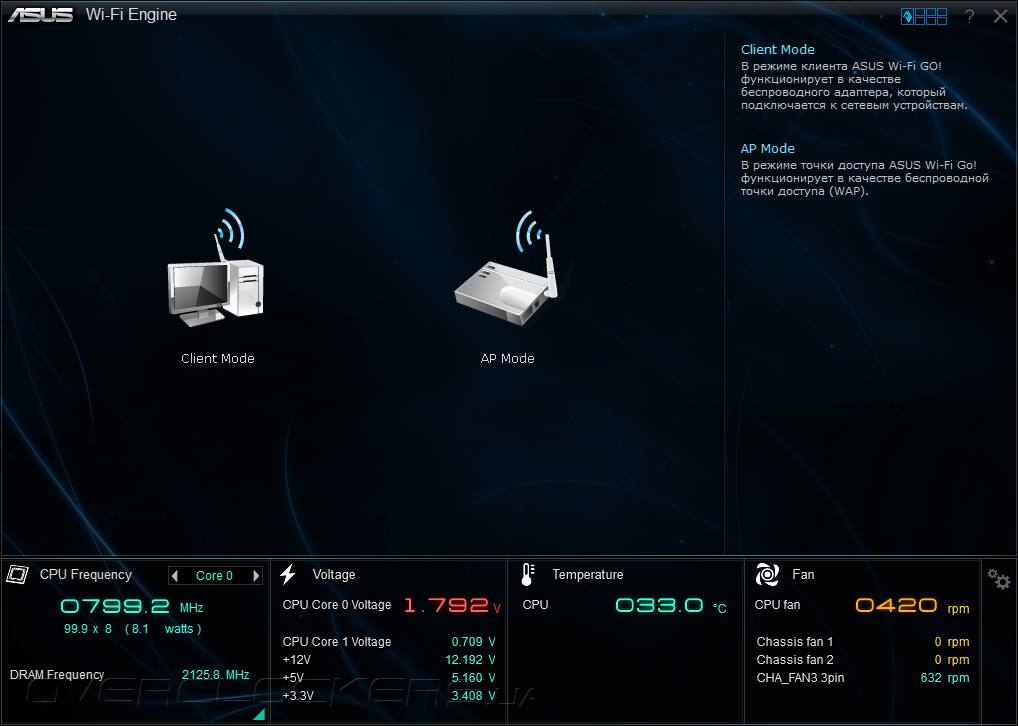

Замыкающий значок Wi-Fi Engine предоставляет возможность выбора режима функционирования беспроводного сетевого адаптера.

ASUS Z87I-Pro

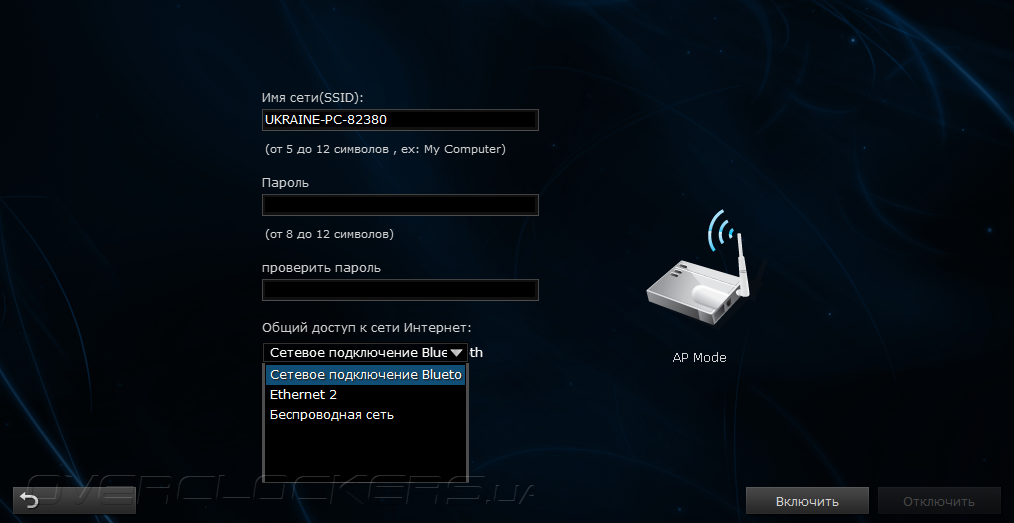

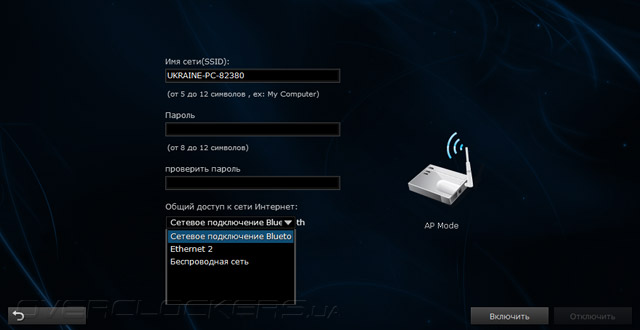

Так, ПК может стать точкой доступа, что сегодня на рынке весьма востребовано пользователями.

ASUS Z87I-Pro

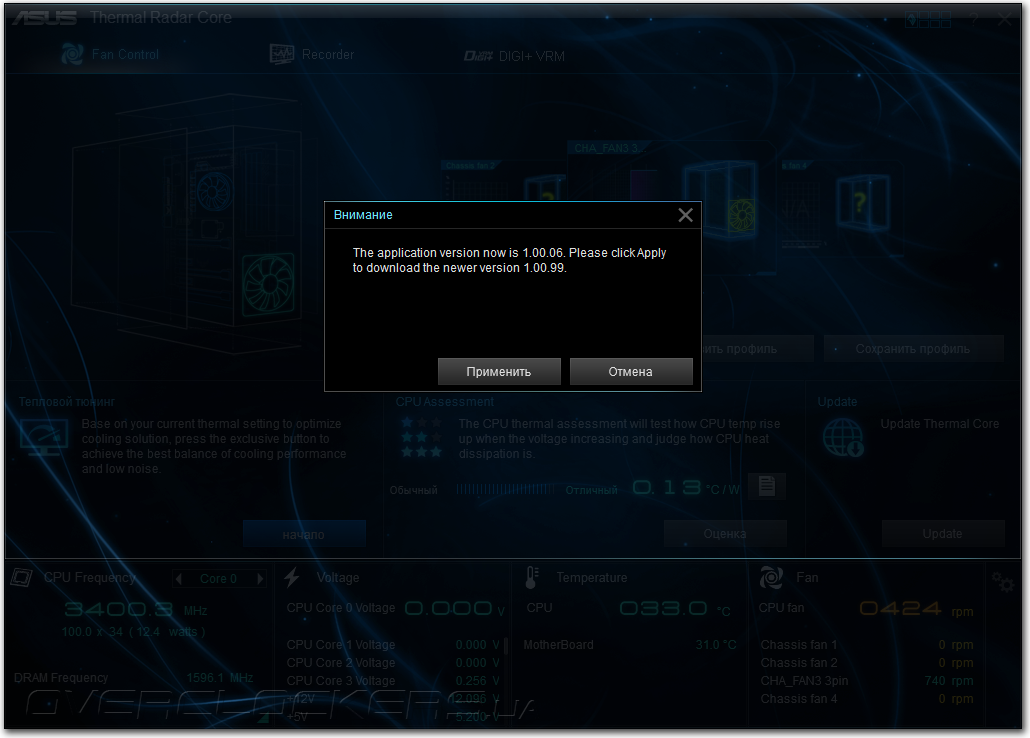

Из негативных моментов отметим факт давнего обновления комплекса. Так, в нижней строке статуса закралась досадная опечатка: подаваемое на преобразователь питания ЦП напряжение идентифицируется как действующее на одном из его ядер, что явно не соответствует действительности. Мы тщательно изучили официальный сайт компании, но ничего новее версии 1.00.49 не нашли (на момент выхода статьи версия, наконец, обновилась до 1.00.56). Кроме этого, как оказалось, AI Suite 3 не имеет встроенного механизма по автоматическому обновлению, хотя родственный продукт — Thermal Radar Core — оснащён подобным элементом.

Как бы там ни было, продукт находится в состоянии полной боевой готовности, а мелкие недочёты исправить не составляет труда, была бы на это воля производителя.
