Обзор материнской платы ASUS Z87M-Plus. Достаточный минимализм

Цикл наших обзоров системных плат нижнего ценового диапазона, в чью основу положен старший набор системной логики для процессоров Intel Haswell — Z87, выявил в них вполне пригодные для эксплуатации продукты. Однако общей чертой для каждого из них являлась плохая стабилизация питающего напряжения CPU. Является ли тому виной неспособность производителей организовать правильный подход при работе с ШИМ-контроллером ISL95820, общего для каждого из них без исключения, — вопрос скорее риторический, но факты на лицо.

В этом обзоре мы рассмотрим подобную, самую дешёвую материнскую плату производства ASUSTeK Computer Inc. — Z87M-Plus. Продукция этой компании базируется на иных компонентах, перемаркированных производителем, но, по всей видимости, это изделия International Rectifier. Рассматривая новый модельный ряд компании в одном из первых обзоров можно было заметить, что самой простой является другая модель — ASUS Z87-K. Однако фактические розничные цены с того момента оказались неизменными для всех моделей, за исключением сегодняшнего участника тестирования. За него в отечественной рознице просят сумму, эквивалентную $125.

ASUS Z87M-Plus

Помимо этого, именно Z87M-Plus является наиболее предпочтительной для энтузиастов с ограниченным бюджетом, поскольку обладает несколькими специфическими способностями — кнопкой MemOK! и переключателем состояний работы GPU Boost. Во всём остальном это самая обыкновенная плата, не отягощённая какими-то дополнительными контроллерами интерфейсов, но в то же самое время обладающая всем необходимым для построения современного мультимедийного компьютера.


Характеристики

Модель ASUS Z87M-Plus
Чипсет Intel Z87
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/2933*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics/4600/P4600
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z87)
8 x 2.0 (2 разъёма на задней панели, Z87)
Serial ATA 6 x SATA 6 Гбит/с (Z87)
RAID 0, 1, 5, 10 (Z87)
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Realtek 8111GR (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 213
Дополнительные возможности Возможность подключения TPM-модуля, поддержка AMD Quad-GPU CrossFireX, переключатель состояний GPU Boost, кнопка MemOK!


Упаковка и комплектация

На тестирование плата попала в обычной белой коробке. Полноценная упаковка ничем особым удивить не сможет. На официальной странице продукта можно ознакомиться со всеми особенностями Z87M-Plus, на которые акцентирует внимание производитель для повышения привлекательности своих решений. Хочется отметить технологию USB BIOS Flashback. Этот механизм позволит в случае неприятностей с прошивкой обновить её без визита в сервисный центр.

ASUS Z87M-Plus

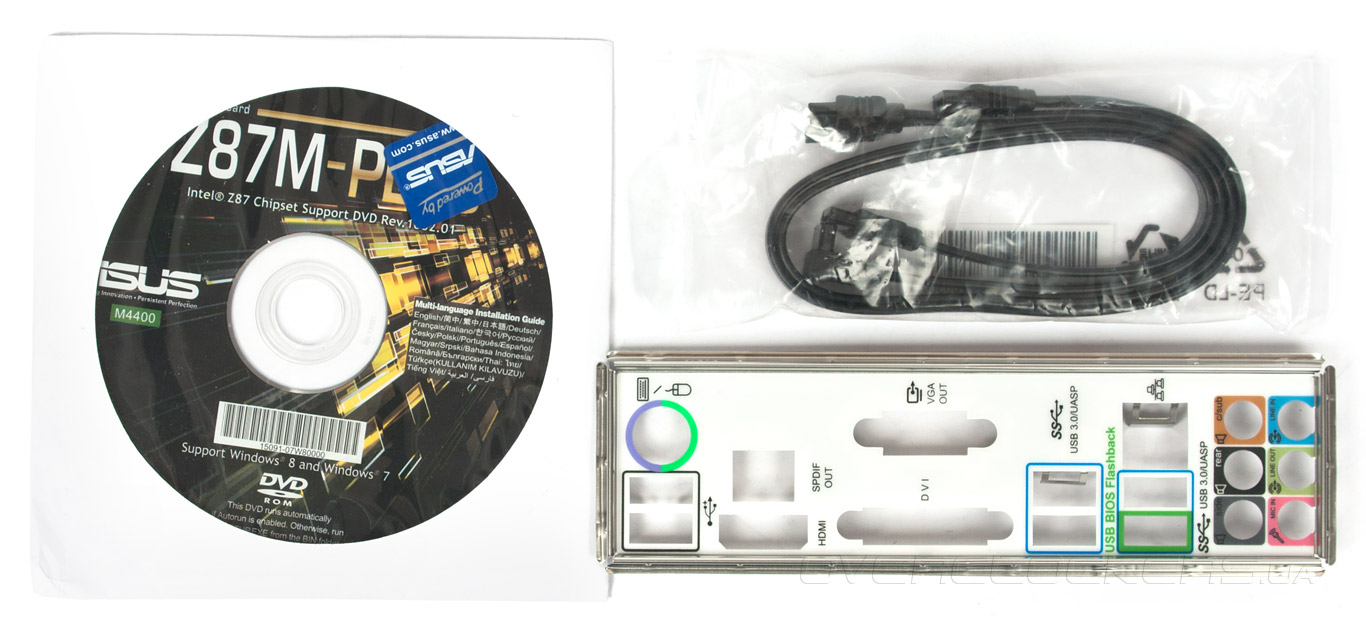

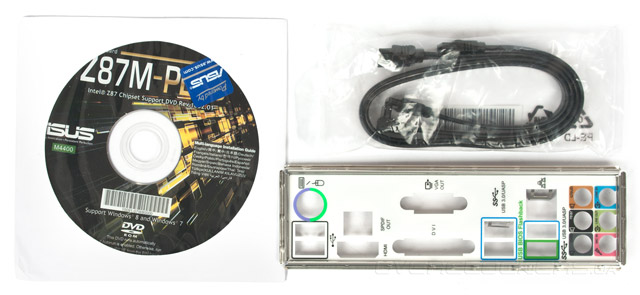

Учитывая, что рассматриваемый продукт не является розничным экземпляром, то комплект поставки тоже отличается от привычного. Помимо платы в коробке находились:
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в белых тонах с цветовым и символьным обозначением всех гнёзд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
ASUS Z87M-Plus

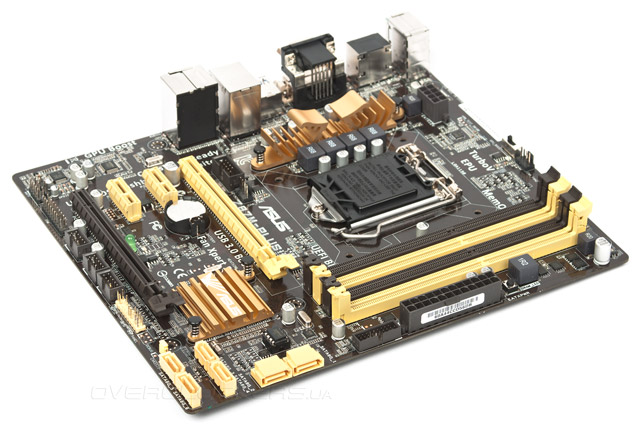

Внешний вид

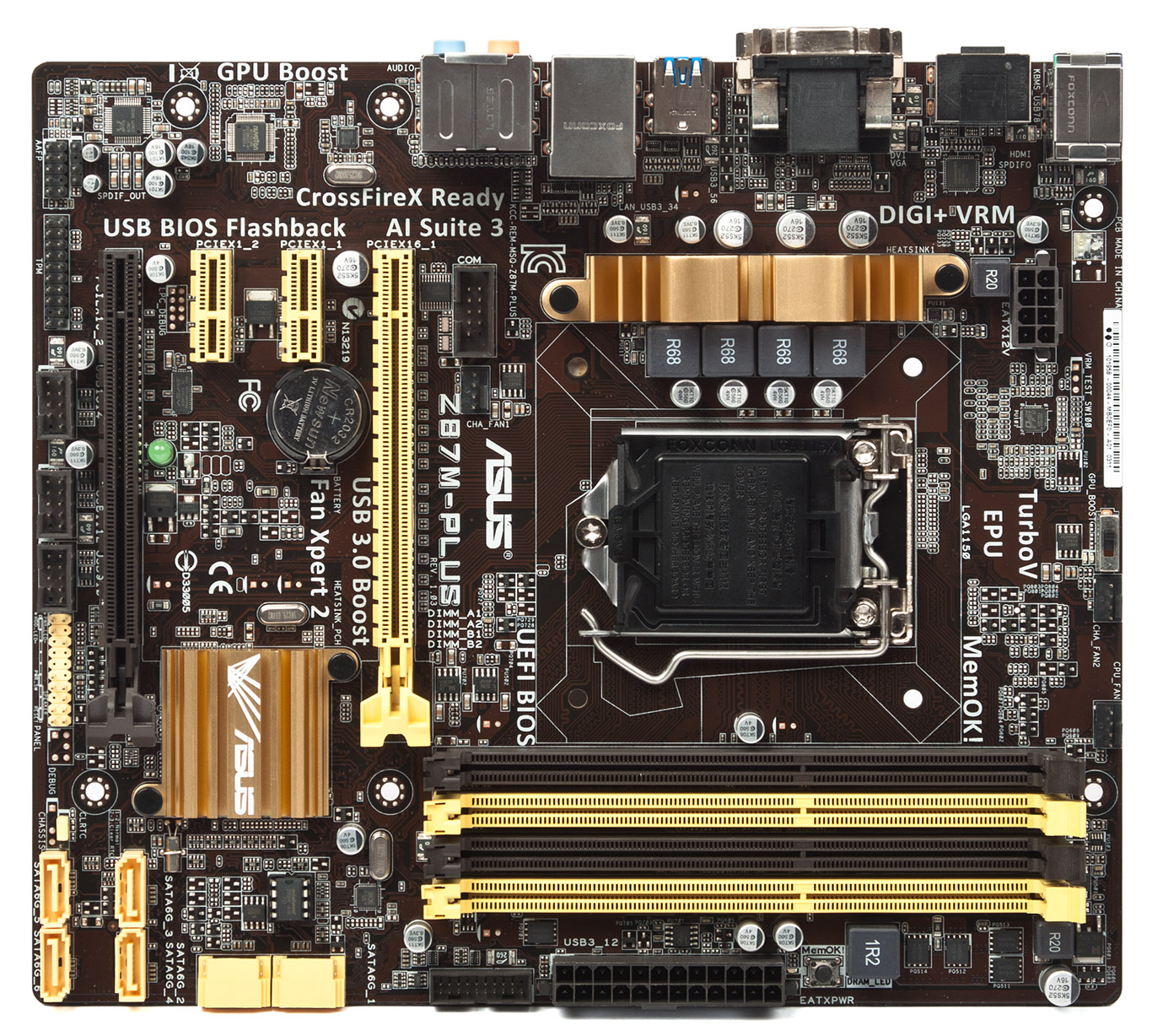

Отчасти благодаря упрощенному узлу стабилизации напряжения ЦП, размеры изделия оказались на добрых 3 см короче стандартного формата mATX. Кроме того, разделение шестнадцати линий PCI-E под нужды нескольких видеокарт не предусмотрено. Всего один коммутатор умеет переключать четыре линии из состава системной логики между тремя группами слотов: сконцентрировать всё их число на полноформатном гнезде, либо же оставить лишь две линии, перебросив остальные на обычные PCI-E x1.

ASUS Z87M-Plus

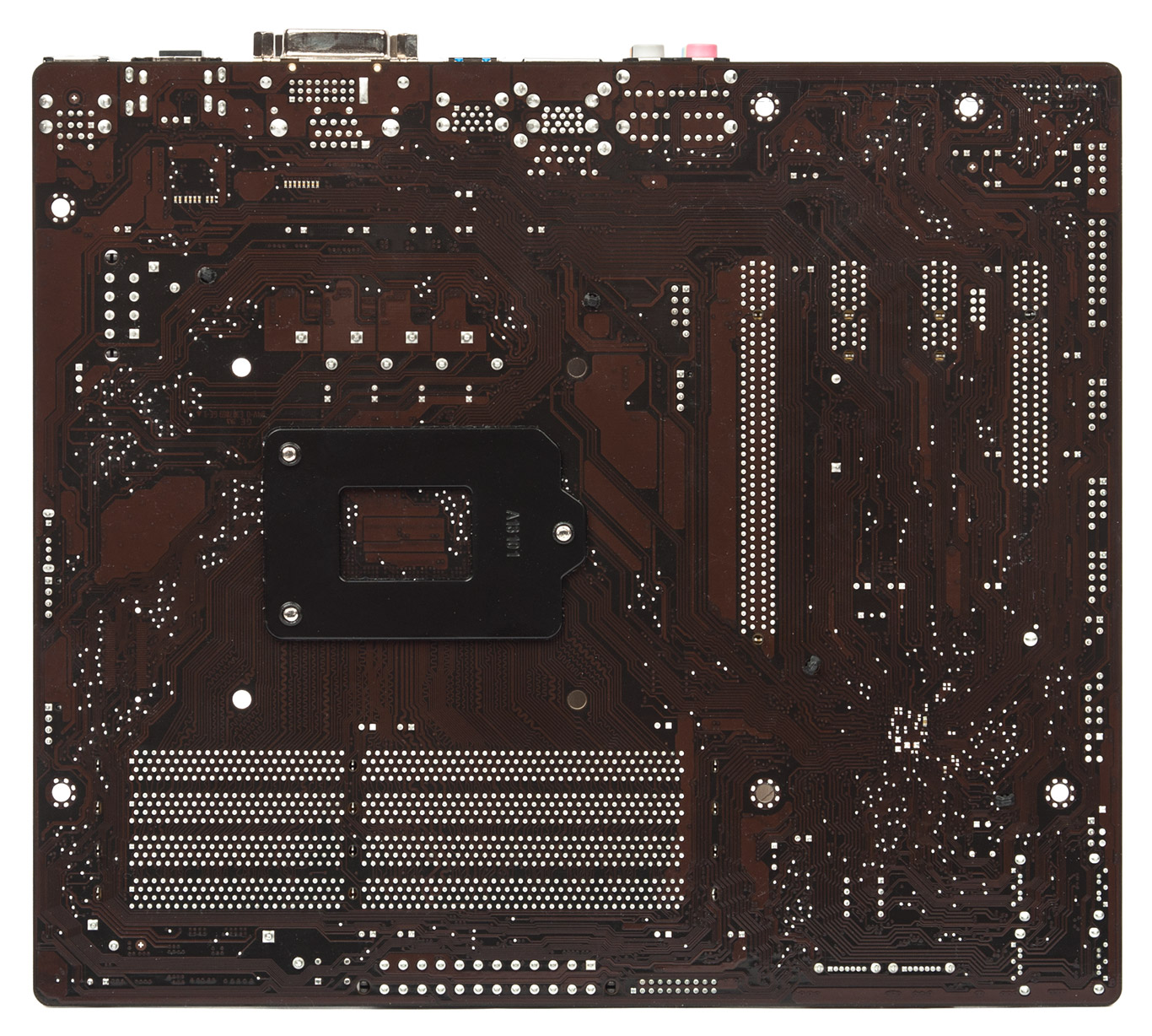

Простота устройства сказывается и на его обратной стороне, где нет сторонних элементов, в частности, в области размещения усилительной пластины охладителя ЦП. Радиаторы на плате закреплены при помощи подпружиненных пластиковых защёлок.

ASUS Z87M-Plus

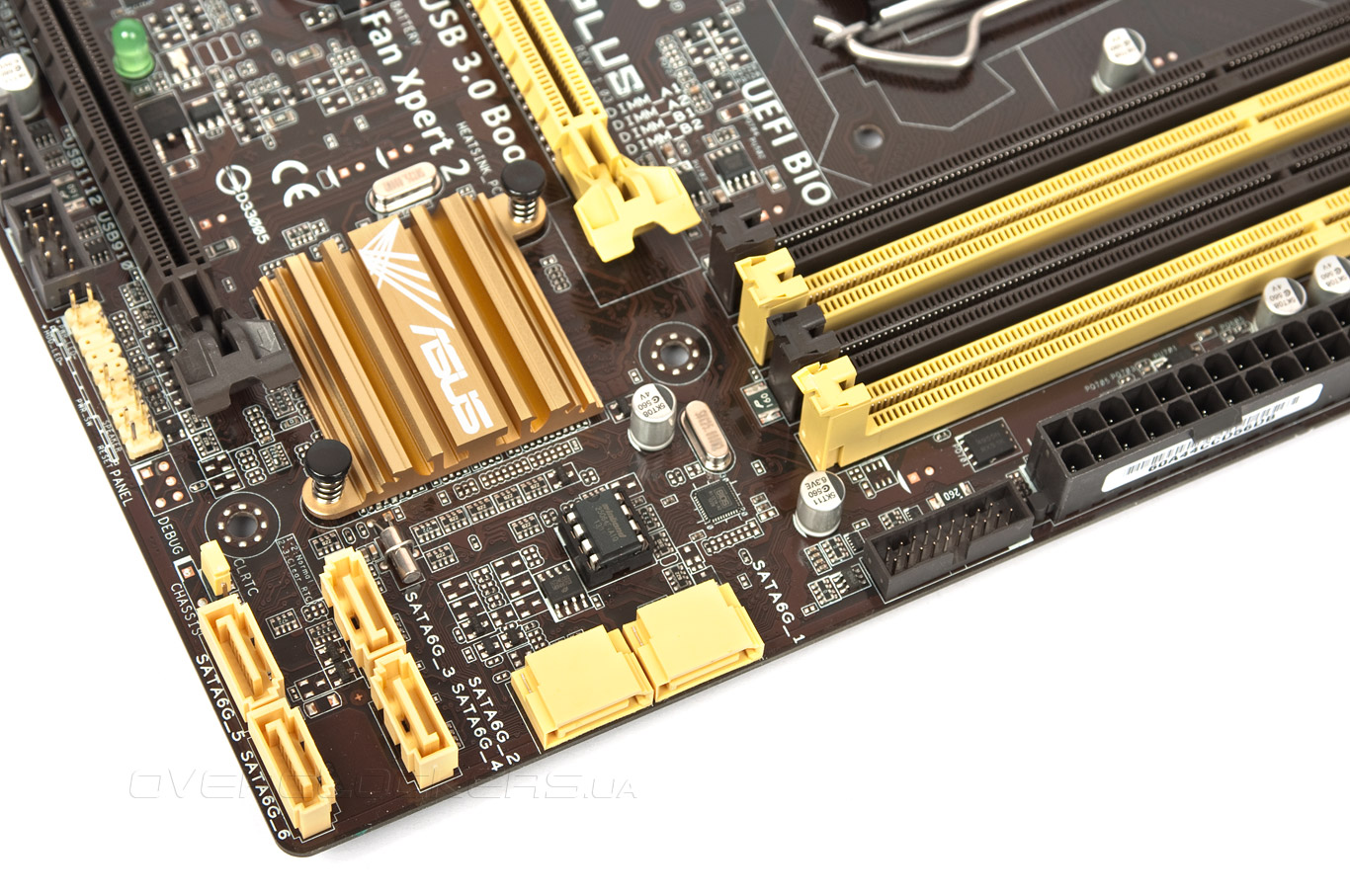

Унификация производства приводит к использованию одинаковых элементов на разных устройствах; охладитель чипсета абсолютно такой же, как на прежде рассмотренной H87I-Plus, хорошо справляющийся со своими обязанностями. Четыре обыкновенных гнезда SATA заняли своё место в углу, а чуть выше них, в области размещения видеоускорителя, находятся ещё два продольного исполнения. Слоты под оперативную память оснащены защёлками лишь с одной стороны, что придаст комфорта при эксплуатации системы.

ASUS Z87M-Plus

Штыревые разъёмы прочих интерфейсов привычно расположились вдоль нижней грани. Среди них нет ни одной колодки для подключения вентилятора; одна расположена в самом центре PCB. Сетевой и аудиоконтроллер являют собой базовые решения от Realtek — 8111GR и ALC887, техническая документация которых доступна лишь для партнёров компании.

ASUS Z87M-Plus

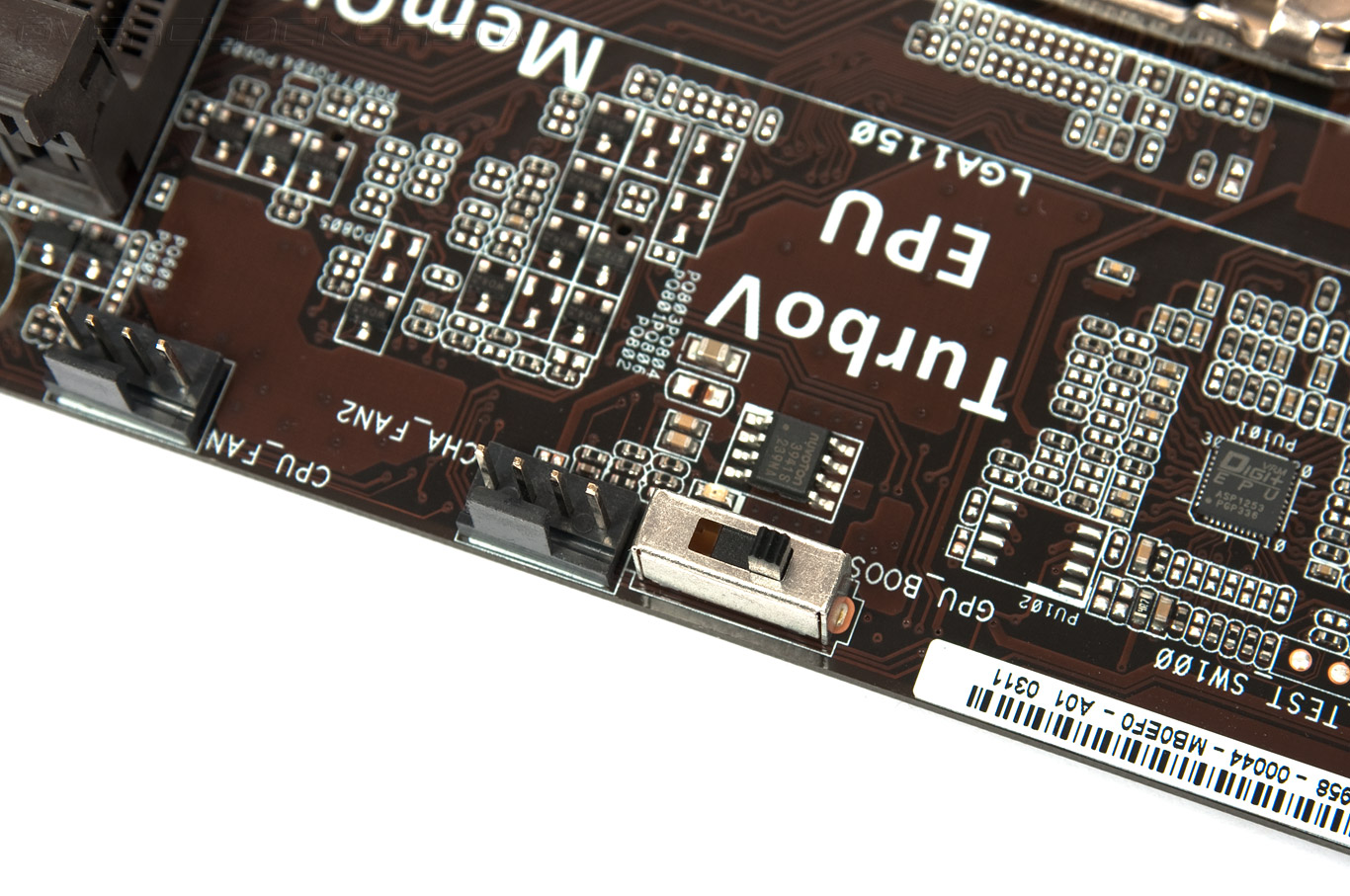

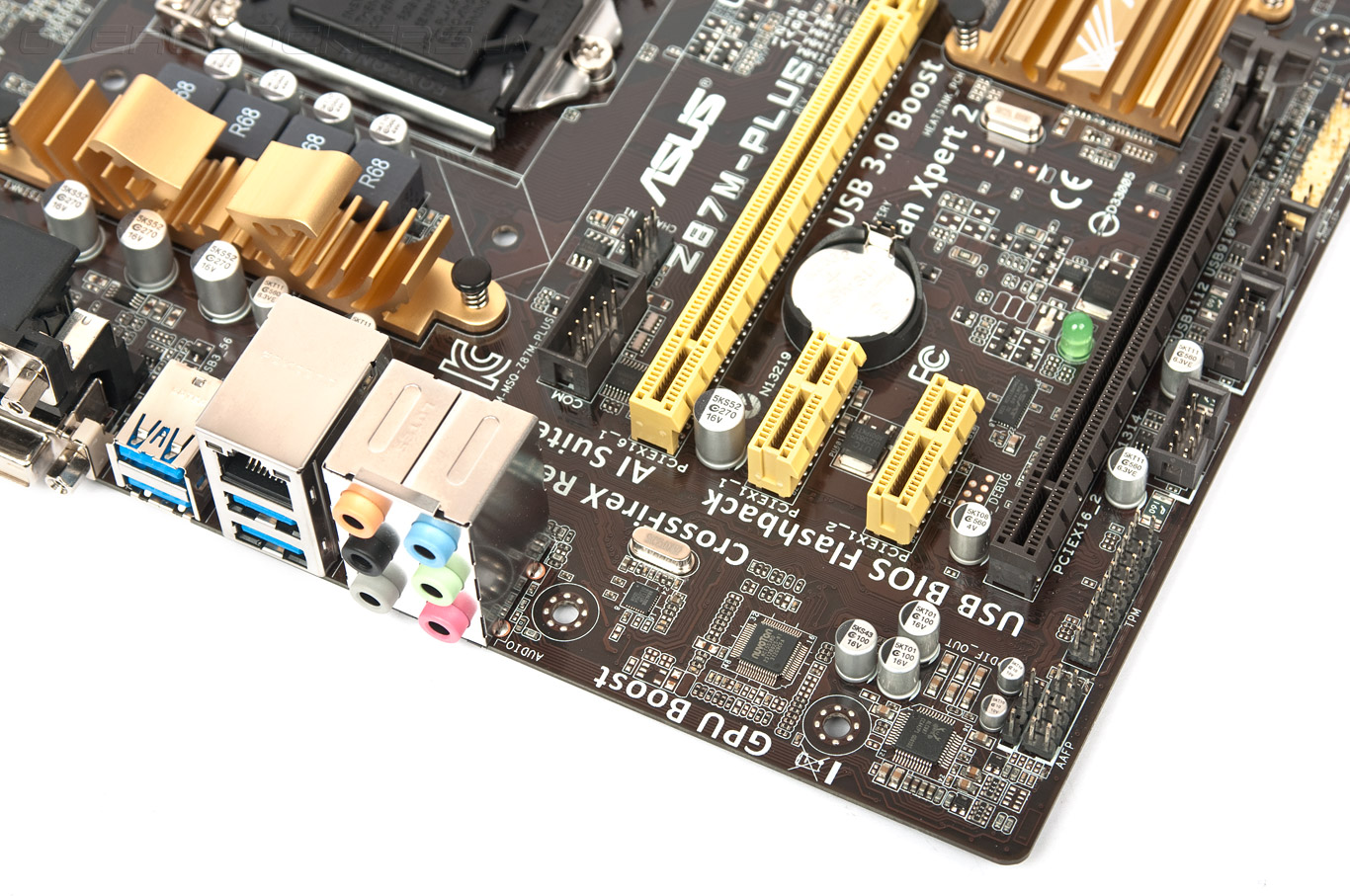

Второй из двух вентиляторных разъёмов находится у верхней грани платы, рядом с процессорным. Все три имеют четырёхконтактное исполнение, а процессорный лишён датчика-идентификатора типа подключаемого устройства, равно как это было и на H87I-Plus. В противовес последнему, здесь находится любопытный переключатель GPU_BOOST. Забегая наперёд отмечу, что его роль равноценна TPU — одного из «интеллектуальных процессоров», включенных в состав старшего продукта — Z87-Plus. Иными словами, при его использовании активируются функции по автоматическому разгону всех компонентов системы, а не только графического модуля, входящего в состав процессоров Intel Haswell, как это подразумевает его именование. Одновременно рядом с ним загораются зеленый или оранжевый светодиод, в зависимости от положения переключателя, и — как следствие — используемого профиля.

ASUS Z87M-Plus

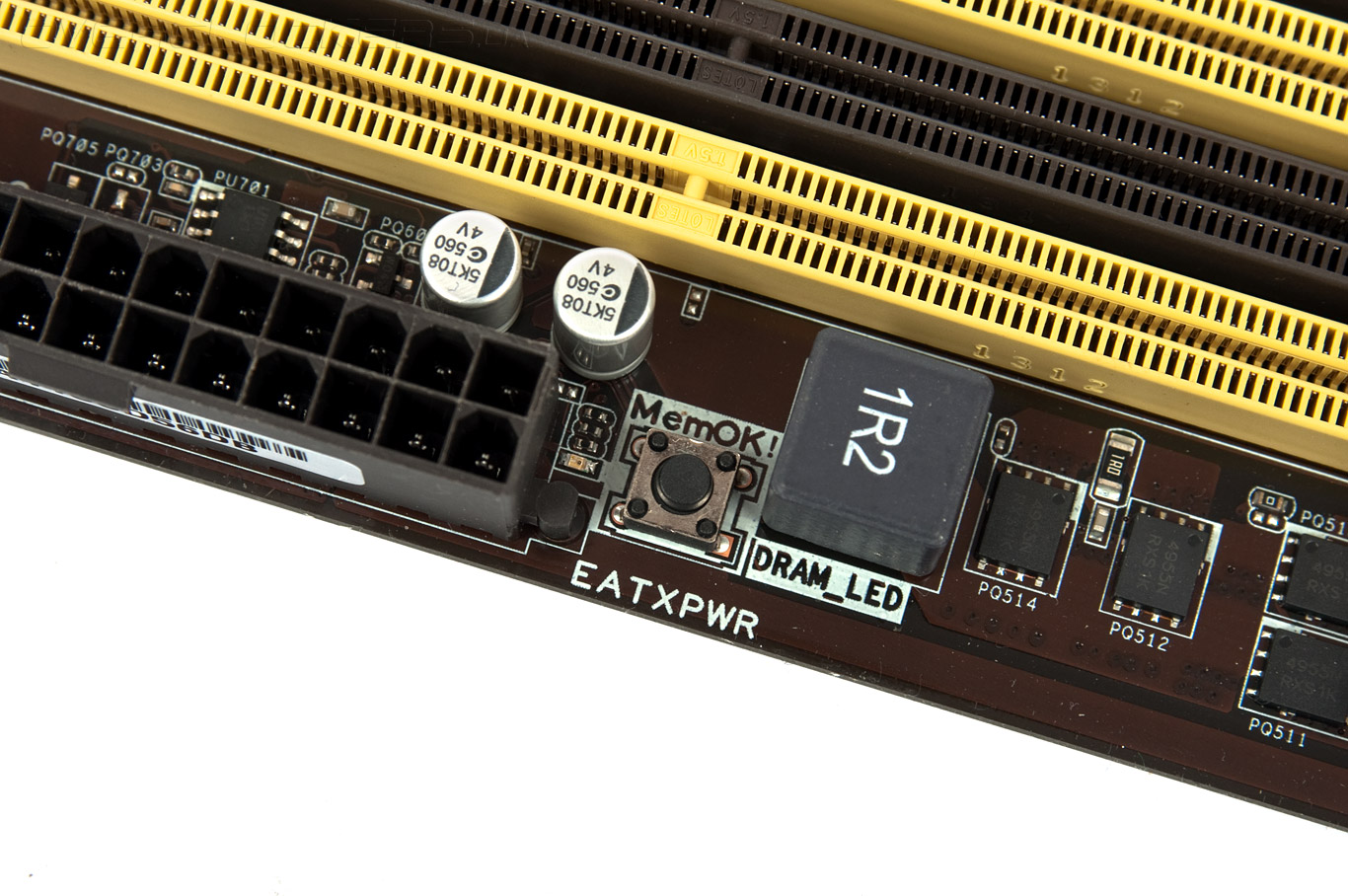

Также не стоит забывать и про наличие кнопки MemOK!, что весьма необычно для бюджетного продукта.

ASUS Z87M-Plus

Идея организации узла VRM едина с прочими простыми продуктами, например, с Gigabyte GA-Z87-HD3.

ASUS Z87M-Plus

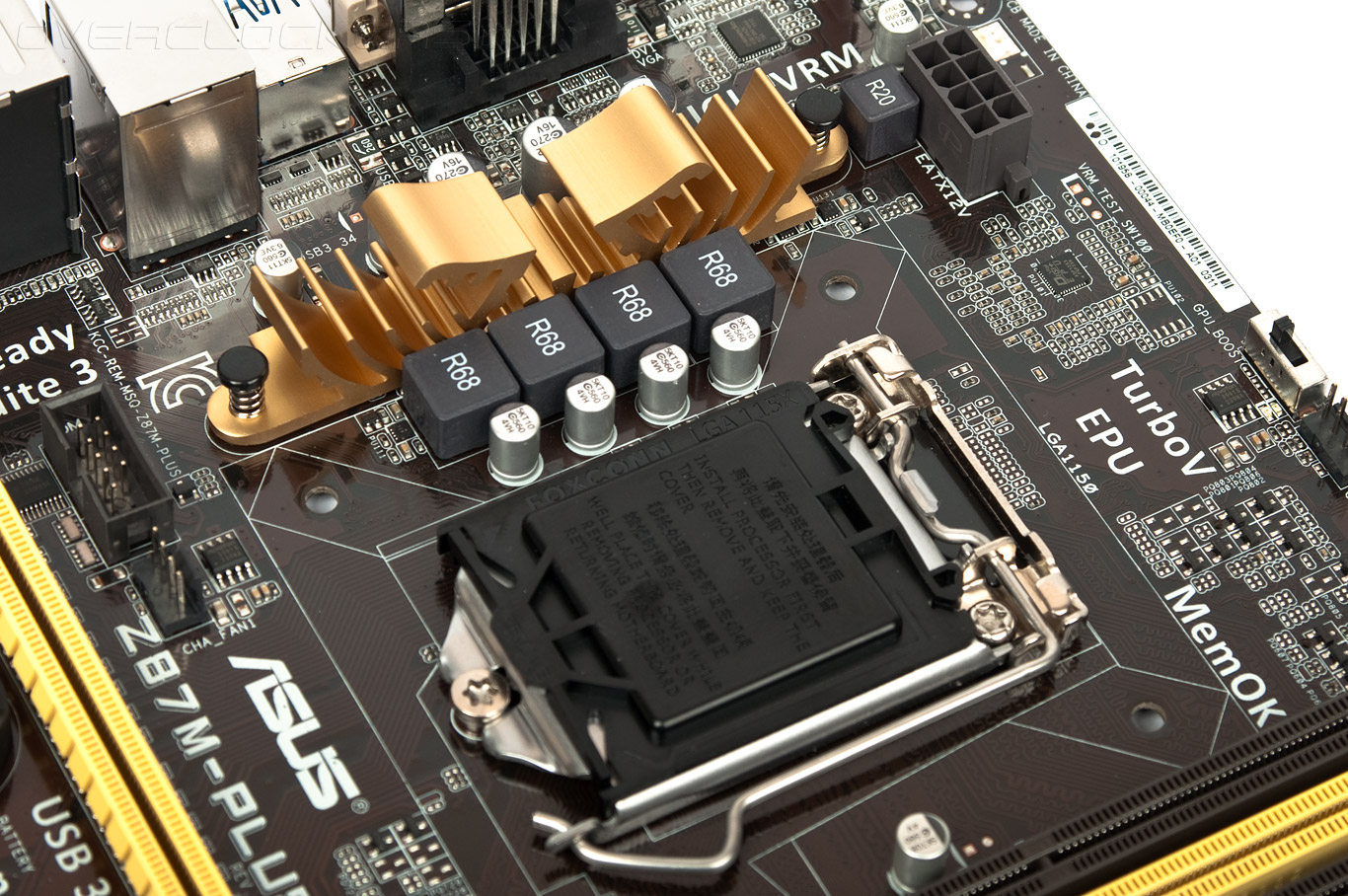

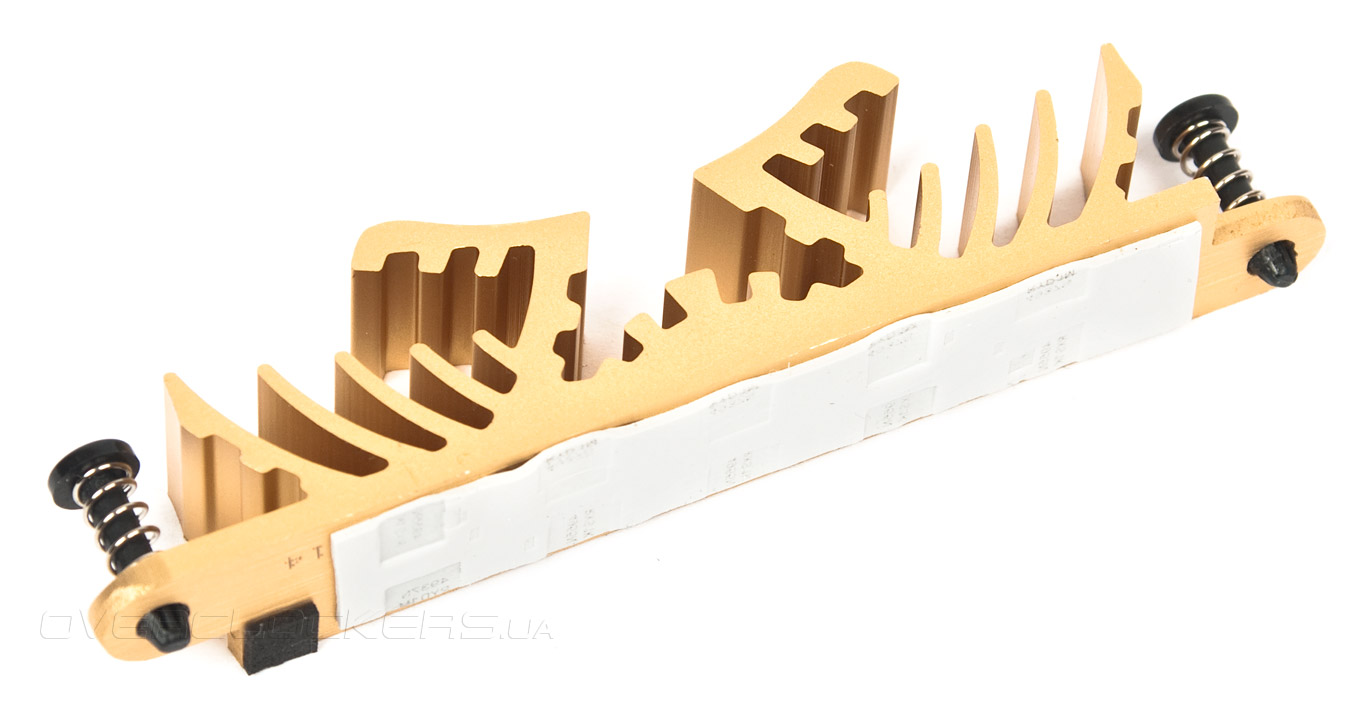

Радиатор лёгок, его прижим неказист, а на термопрокладке тоже не постеснялись сэкономить. Немногочисленные силовые элементы не имеют полного контакта поверхности вместе с ней.

ASUS Z87M-Plus

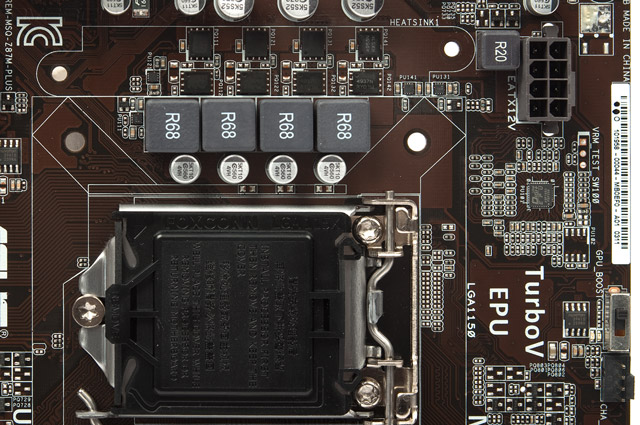

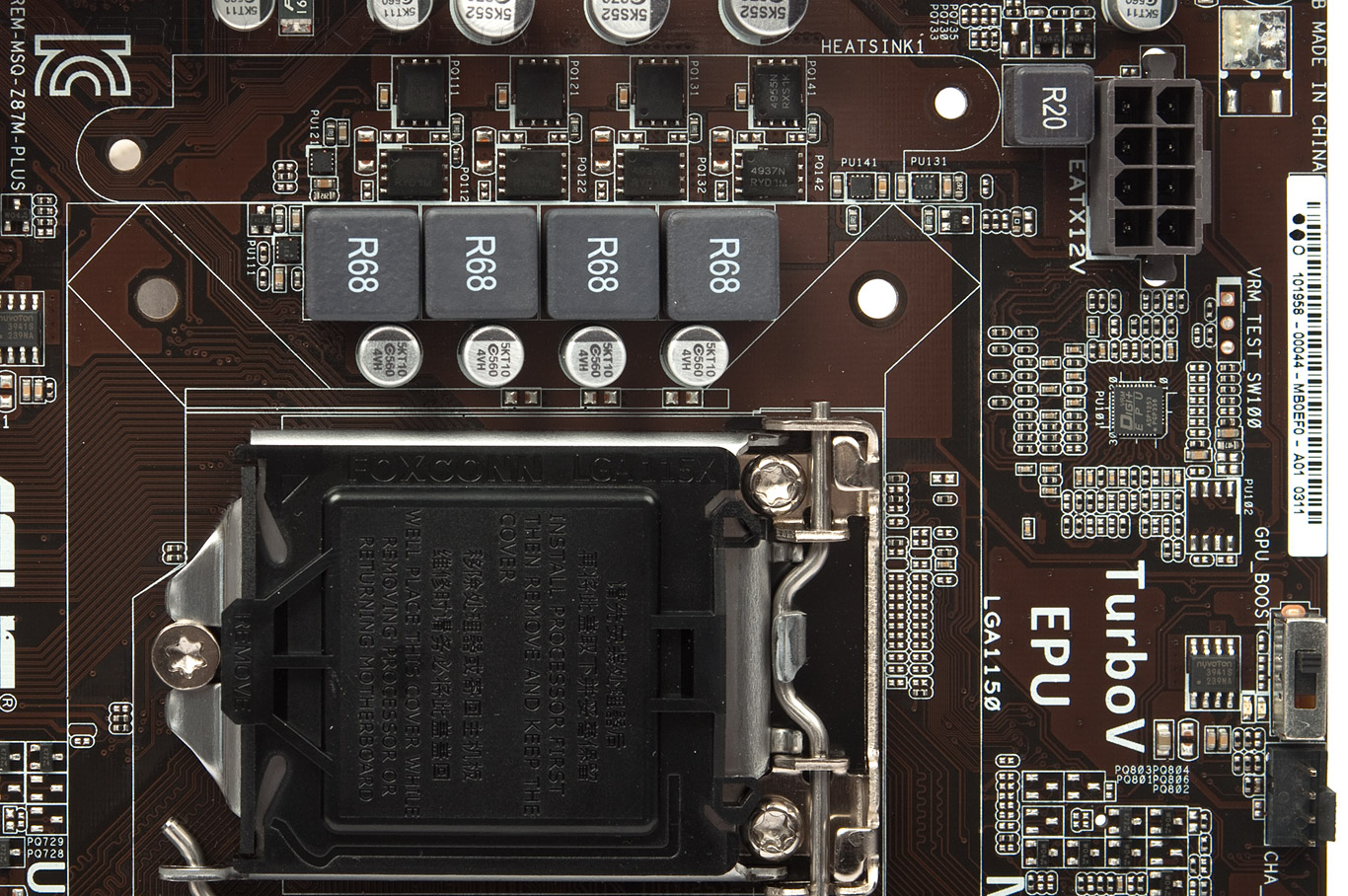

В составе каждого из четырёх каналов задействовано всего два элемента ON Semiconductor — NTMFS4937N и NTMFS4955N. ШИМ-контроллер ASP1253. В обзоре Vanguard B85 я уже делал предположение о его истинной сущности в лице IR3570A, сегодня ничего не меняется, ведь по сути весь преобразователь является полной копией рассмотренного тогда решения. Такая наследственность отрадна — в тот раз весь комплекс мероприятий по разгону был проведён без каких-либо нареканий. Сегодня возможен закономерный рост температуры в результате сокращения площади, отведенной под охлаждение элементов цепей.

ASUS Z87M-Plus

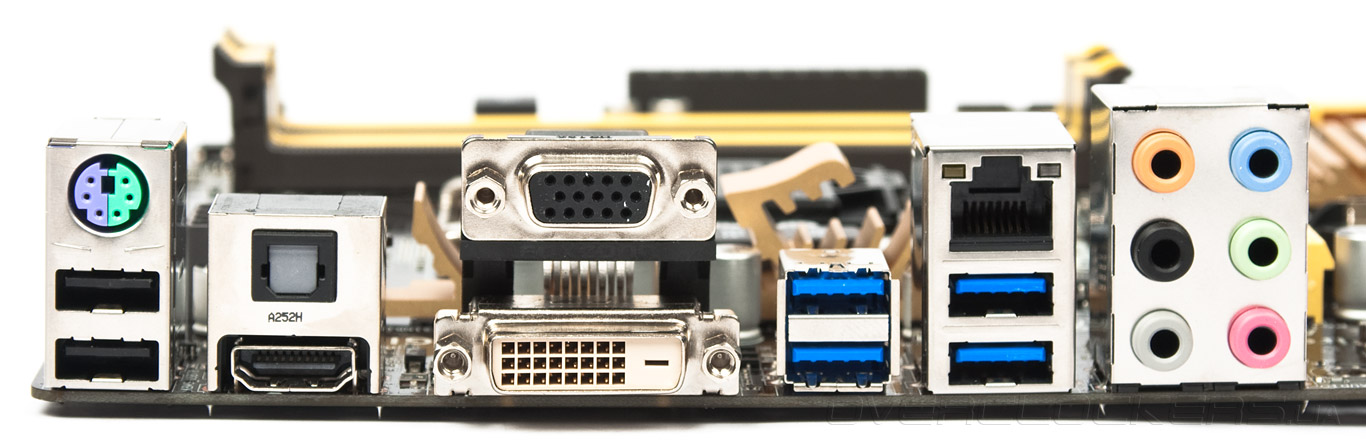

Лишний раз хочется провести параллели между этими моделями: наполнение задней панели у них также весьма похоже, только здесь вместо DisplayPort находится S/PDIF. В целом — множество интерфейсных выходов образует полноценный набор для современного ПК.

ASUS Z87M-Plus

Подводя итог отмечу, что рассмотрение дизайна самого простого продукта не вызывает решительно никаких замечаний. Ожидаемые упрощения на общую работоспособность системы никак повлиять не должны. Перейдём к рассмотрению программной составляющей.
