Обзор материнской платы MSI Z87M-G43 для процессоров Socket LGA1150

В рамках цикла обзоров системных плат для процессоров Intel Haswell мы успели рассмотреть множество продуктов. Достоверно известно, что требования к преобразователю питания ЦП теперь значительно ниже, нежели были прежде. Теперь достаточно добиться стабильности лишь одного, общего питающего напряжения, а об остальном процессор способен позаботиться самостоятельно. Кроме этого, разгонными возможностями теперь могут быть оснащены любые платы, даже самого начального уровня.

Вполне естественным является факт значительного роста тепловыделения в зоне стабилизатора питания ЦП во время разгонных мероприятий. А платы, не оснащённые радиатором, не смогут обеспечить полноценное проведение всех таких мер — по достижению предела стабильности системы, зависимого от частотных возможностей конкретного экземпляра CPU.

Ещё один немаловажный аспект — это количество силовых элементов в составе каждого канала стабилизатора, да и, собственно, количество этих каналов. Тестирование ASUS H87I-Plus даёт понимание, что вполне достаточно пары высокоэффективных элементов в составе лишь трёх каналов. Однако в стремлении как можно больше удешевить итоговый продукт производители предпринимают различные шаги: «забывают» добавить радиатор, используют элементы не с самой высокой эффективностью, а иногда и вовсе убирают из состава UEFI возможность полноценно работать с настройками узла VRM, не позволяя таким образом довести возможное развитие событий до «критического».

Кажется, всех (во всяком случае, двух из трёх) таких недостатков Z87M-G43 должна быть лишена. Радиатор прикрывает собой все силовые элементы, а их качество и эффективность обязаны быть высокими, ведь производитель причисляет их к компонентам «военного» качества (Military Class).

MSI Z87M-G43

Стоимость продукта находится на привлекательной границе $100, где подобная продукция от конкурентов полностью отсутствует. Вероятно, снизить дополнительные затраты позволила разработка целых трёх моделей на базе одной платы. Кому-то может показаться, что ничего хорошего оверклокерам это не сулит, однако тестирование MSI FM2-A85XMA-E35 показывает обратное: в тот раз мы оказались полностью довольны оснащением и возможностями UEFI.


Характеристики

Модель MSI Z87M-G43 (MS-7823)
Чипсет Intel Z87
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000*(OC), максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы DisplayPort, HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 4 х 3.0 (2 разъёма на задней панели, Z87)
10 x 2.0 (4 разъёма на задней панели, Z87)
Serial ATA 6 x SATA 6 Гбит/с (Z87)
RAID 0, 1, 5, 10 (Z87)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111G (Gigabit Ethernet)
FireWire
LPT 1 (внутренний)
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 244
Дополнительные возможности Возможность подключения TPM-модуля, поддержка AMD CrossFireX

Хотелось бы отметить наличие целых четырёх разнообразных видеовыходов, разместившихся на задней панели, а также присутствие лишь четырёх (вместо шести) портов USB 3.0. Очевидно, это упрощение вызвано унификацией топологии печатной платы с целью введения поддержки более простых наборов системной логики.


Упаковка и комплектация

Плата поставляется в коробке средних размеров. Основными тонами в оформлении являются фирменный синий цвет и, неожиданно, белый. Как и было у более старых продуктов, основным элементом оформления является эмблема Military Class — комплекса мероприятий, достигшего в своём развитии уже четвёртой ревизии. Чтобы покупатель не терялся в догадках, дизайнеры сообразили разместить тут же небольшой коллаж с описанием этих мер, так что теперь точно известно не только о Certified Components.

MSI Z87M-G43

Обратная сторона всё так же содержит изображение задней панели устройства, но не его полноценное фото. Вместо этого есть совсем небольшая таблица со спецификациями. Бóльшую часть пространства занимает всё то же описание фирменного подхода к проектированию, а оставшаяся его часть отведена под упоминание о возможностях автоматического разгона системы и поддержки разрешения Ultra HD, а ещё наличию в комплекте фирменной утилиты Command Center.

MSI Z87M-G43

Внутри коробки обнаружились:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке); отметим обильное присутствие QR-кодов и ссылок в их явном виде (например, такого рода);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд;
  • два кабеля SATA 6Gb/s с Г-образным разъёмом на одном из концов.
MSI Z87M-G43

Это стандартный комплект для решений базового уровня.


Внешний вид и функциональность

Все возможности устройства основываются лишь на базе системной логики, то есть на PCB полностью отсутствуют разнообразные, сторонние контроллеры по расширению конфигурации. Однако не может не радовать факт исполнения изделия в полноценных рамках формата mATX. Удивительным выглядит размещение узла VRM вверху платы, что повлекло за собой значительное смещение процессорного сокета ближе к гнезду PCI-E.

MSI Z87M-G43

При монтаже усилительной пластины из состава системы охлаждения ЦП преград не возникло. Размещённые на плате радиаторы используют надёжный, винтовой способ крепления.

MSI Z87M-G43

Кажется, используемый для нужд отведения тепла от чипсета радиатор имеет самое скромное исполнение, виденное нами в рамках обзоров системных плат для процессоров Intel Haswell. По сути, это бесхитростный кусок легкосплавного материала. Но используемый тип крепления в сочетании с абсолютно малым (но достаточным) количеством теплопроводящего материала в сумме выливаются в отличное решение с точки зрения эффективности теплоотвода.

MSI Z87M-G43

Не смотря на бюджетное позиционирование, гнёзда SATA и даже USB 3.0 имеют современные типы корпусов — уложенные вдоль поверхности PCB, что позволит грамотно разместить все кабеля в составе современного компьютера. У штыревых разъёмов для подключения корпусных проводов имеется рядом расположенная легенда, а группа USB с усиленным питанием удобно выделена среди прочих, себе подобных, красным цветом.

MSI Z87M-G43

Внизу не хватило места для колодок подключения интерфейсов COM и TPM, поэтому их вынесли чуть выше нижнего гнезда PCI-E. Все же остальные привычно расположены вдоль нижней кромки. Удалось выяснить один, весьма существенный на мой взгляд, недостаток самого современного позиционирования устройства. Ни один из трёх каналов управления вентиляторами не умеет работать с трёхконтактными моделями. Рядом с каждым из разъёмов виднеются пустующие места для размещения дискретных элементов. Видимо, на такой шаг решились пойти в самый последний момент.

MSI Z87M-G43

Как уже подмечалось, весьма спорно выглядит местоположение процессорного сокета, а также гнёзд оперативной памяти относительно главного из PCI-E портов. Массивная система охлаждения неминуемо будет конфликтовать с установленным дискретным видеоадаптером, а лапки для закрепления DRAM потребуют весьма ловких движений во время их использования, что в компактных корпусах особенно затруднительно. Очевидно, такие детали скажутся далеко не во всех сферах применения Z87M-G43, но не сказать о них нельзя.

MSI Z87M-G43

Радиатор охлаждения силовых элементов имеет весьма спорный профиль исполнения, когда максимальное количество материала находится на дальнем от источника тепла крае. Впрочем, его вес немал, а обилие прорезей должно положительным образом сказаться на характере теплового режима работы силовых элементов. В роли термоинтерфейса традиционно используется прокладка толщиной около полутора миллиметров.

MSI Z87M-G43

Признаться, были некоторые ожидания увидеть альтернативный ШИМ-контроллер вместо массово применяемой в бюджетных решениях продукции Intersil Corporation, но всё оказалось прозаично. ISL95812 традиционно для бюджетного сегмента стал центром узла VRM. В состав каждого из трёх каналов вошли по три элемента от также привычной ON Semiconductor — NTMFS4C05N. К прочности стабилизатора вопросов не возникает, теперь дело лишь за возможностями UEFI.

MSI Z87M-G43

К наполнению задней панели сложно предъявить какие-либо претензии, разве что лишний раз отмечу наличие лишь двух гнёзд USB 3.0. Не обошлось без конвертера уровней сигналов PTN3360D для выхода HDMI. Набор интерфейсных выходов является абсолютно полноценным для современного ПК.

MSI Z87M-G43

Как выяснилось, никаких опасений относительно аппаратных возможностей изделия в области разгона нет, теперь черёд за обзором функционального наполнения UEFI.

Возможности UEFI

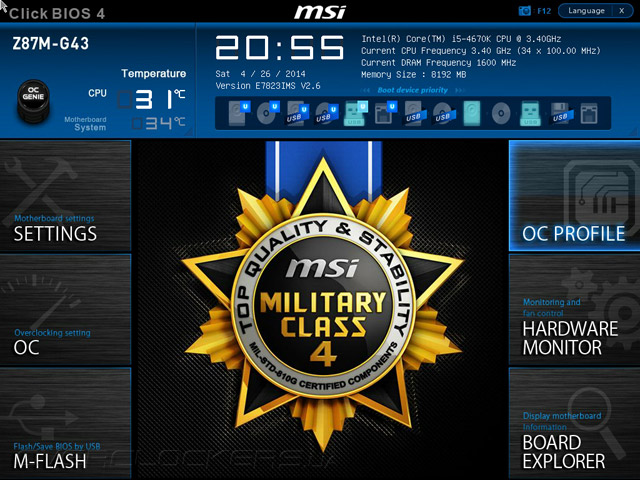

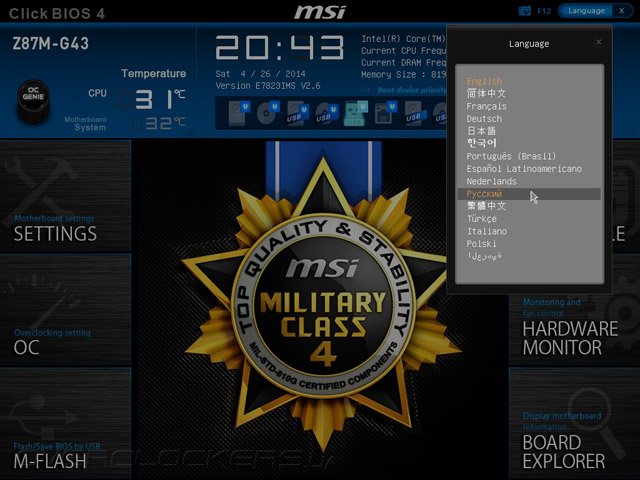

До сих пор существует немалое число пользователей, полагающих, что mATX решения никогда не смогут стать достойными оппонентами своим полноформатным собратьям. Z87M Gaming является именно такой, абсолютно полноценной платой, с которой я попробую провести параллели в этой части статьи по обзору возможностей UEFI у Z87M-G43.

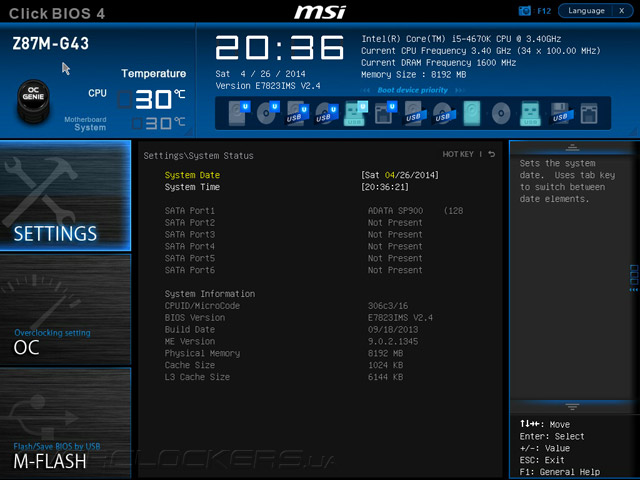

К нам в лабораторию попал экземпляр с сентябрьской версией микрокода. Первым делом я ознакомился с возможностями раздела OC, чьё наполнение не на шутку меня удивило. При помощи фирменной утилиты M-Flash версия V2.4 без проблем сменилась на самую актуальную, февральскую V2.6, но и здесь всё оказалось без изменений. Однако обо всём по порядку.

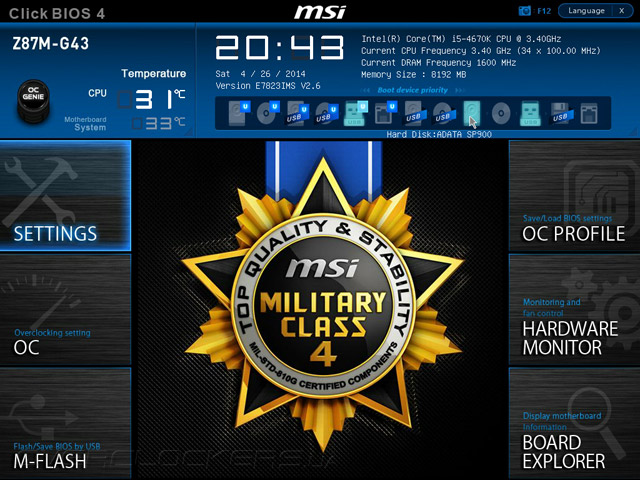

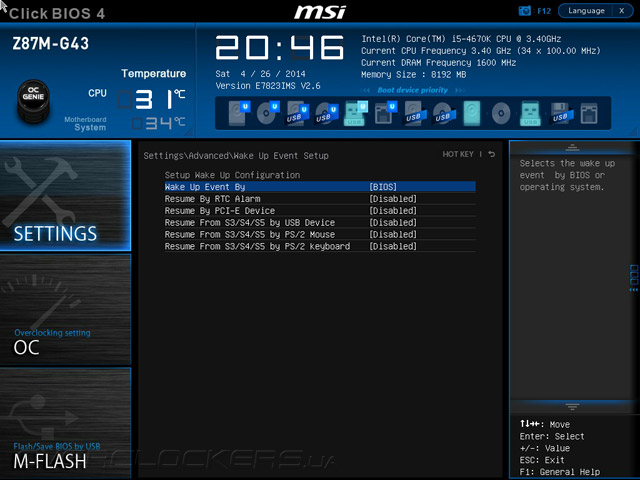

UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43

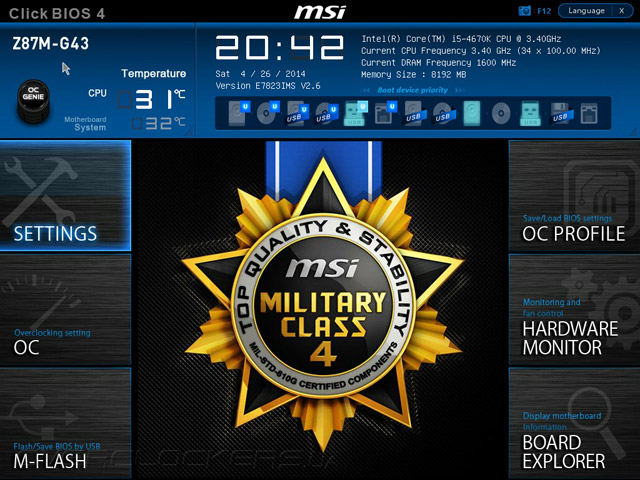

Общая идея реализации элементов меню в Click BIOS 4 абсолютно единая, различаются лишь декоративные составляющие. Без углубления в недра настроек можно изменить приоритет среди загрузочных устройств (при наведении курсора мыши подсвечивается модель конкретного изделия), а также выбрать одну из множества локализацию интерфейса. Помимо этого, в шапке всегда находится небольшая, но весьма полезная справочная информация о системных компонентах: самой плате, процессоре и оперативной памяти.

UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43

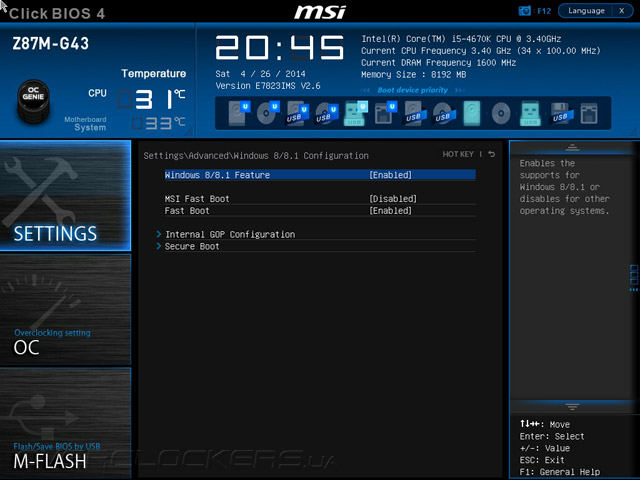

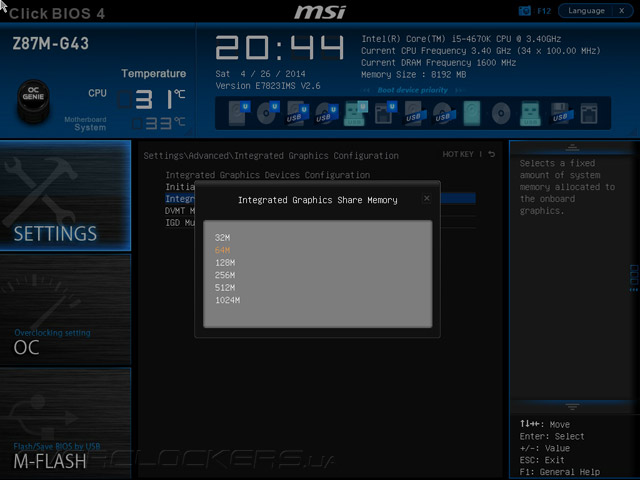

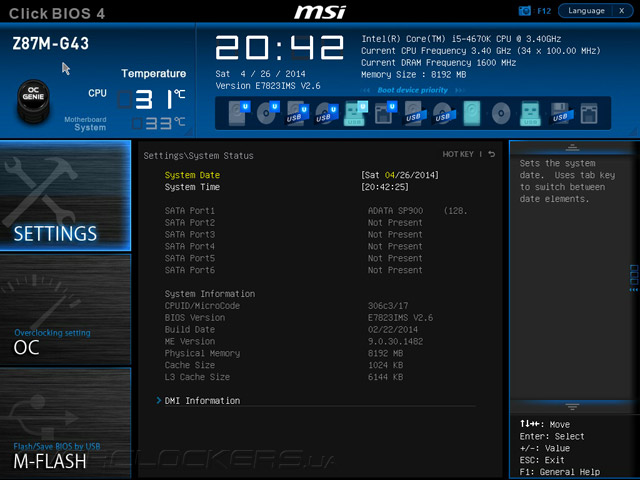

Раздел Settings вобрал в себя настройки практически всех системных компонентов, как это и следует из его названия. System Status отображён в самом начале нашего обзора UEFI, где, помимо получения справочной информации, можно произвести настройку часов и календаря.

UEFI Setup MSI Z87M-G43

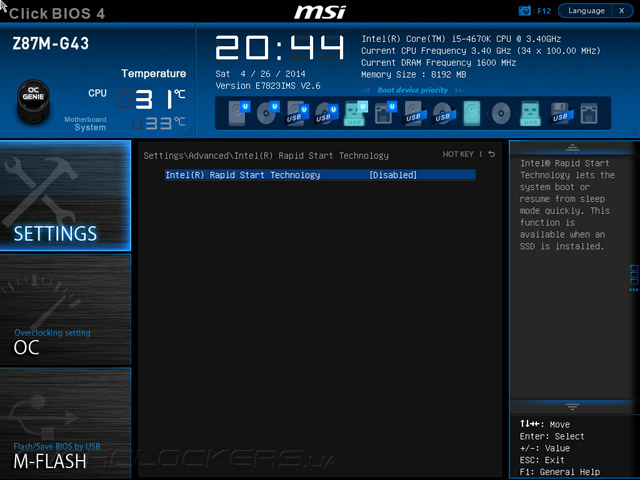

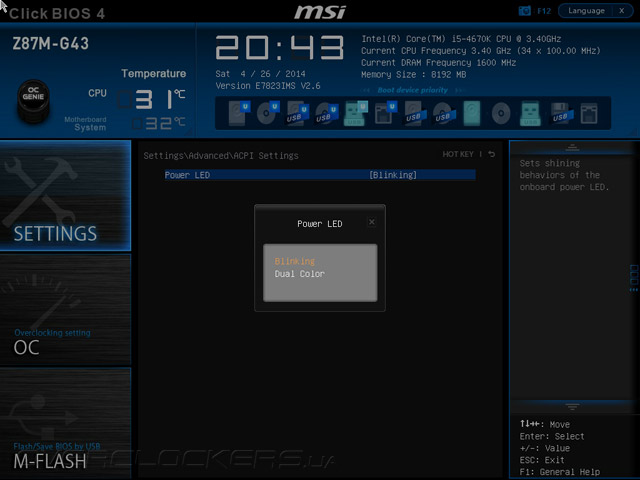

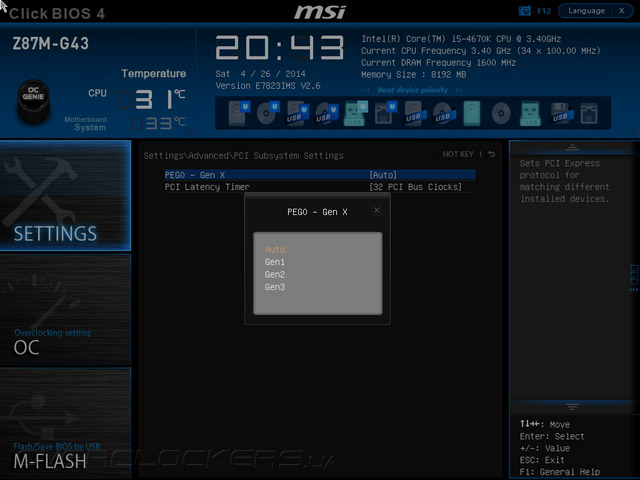

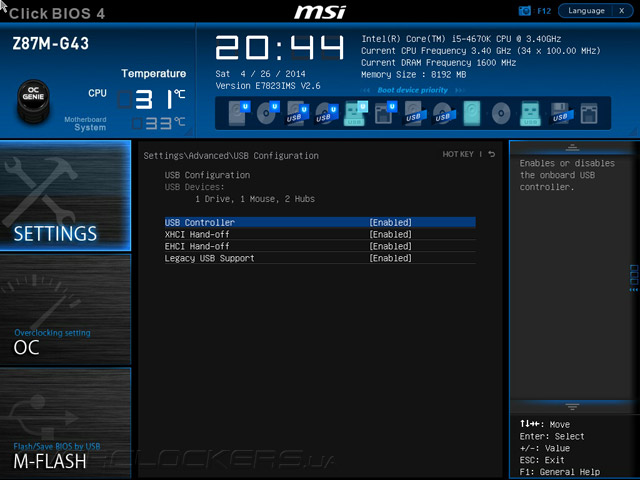

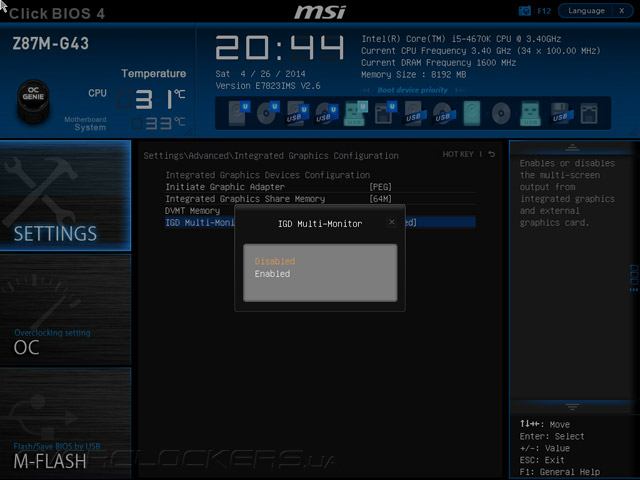

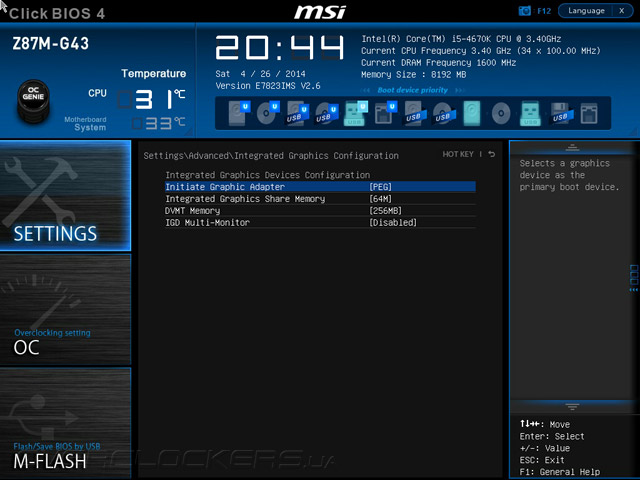

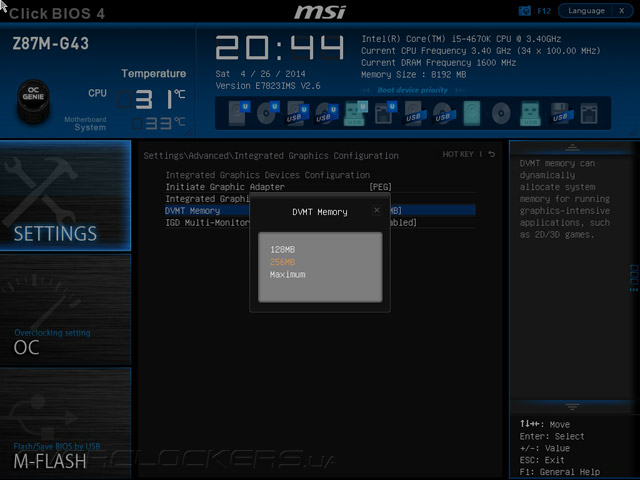

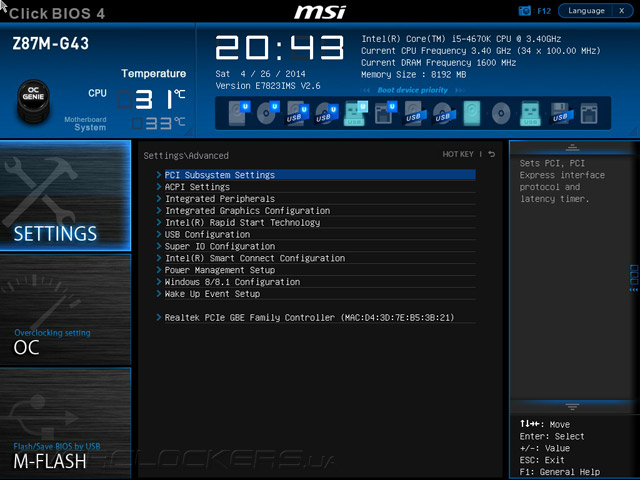

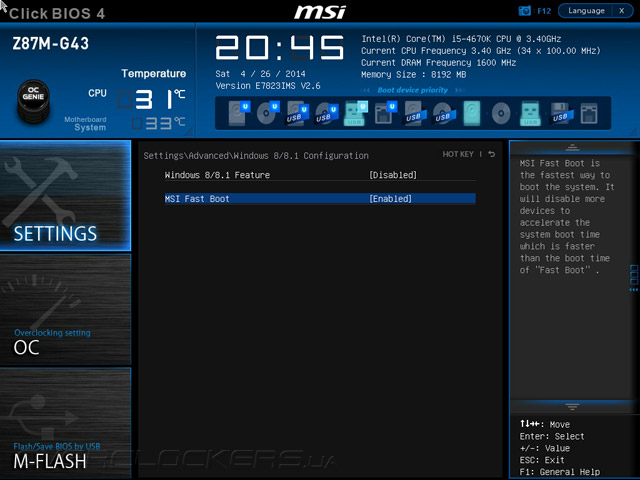

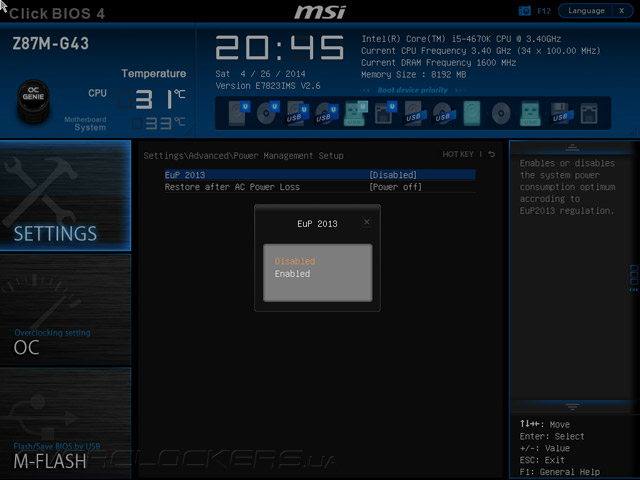

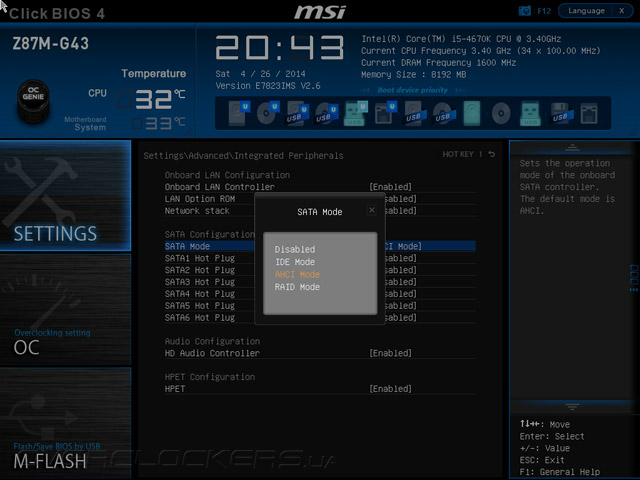

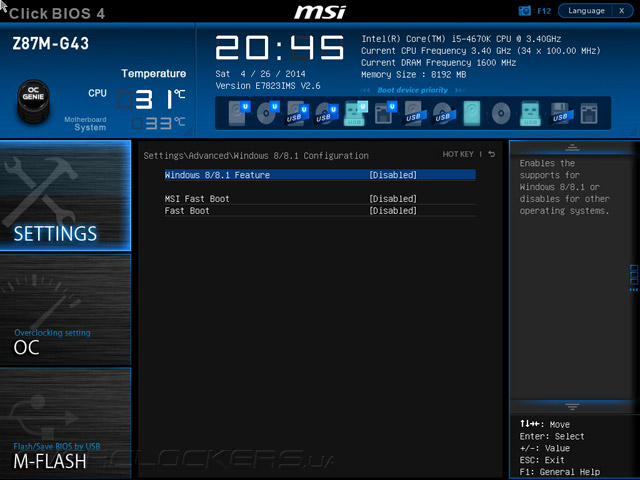

На странице Advanced находятся привычные рубрики. Их число, как и наполнение, практически идентично старшему изделию.

UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43

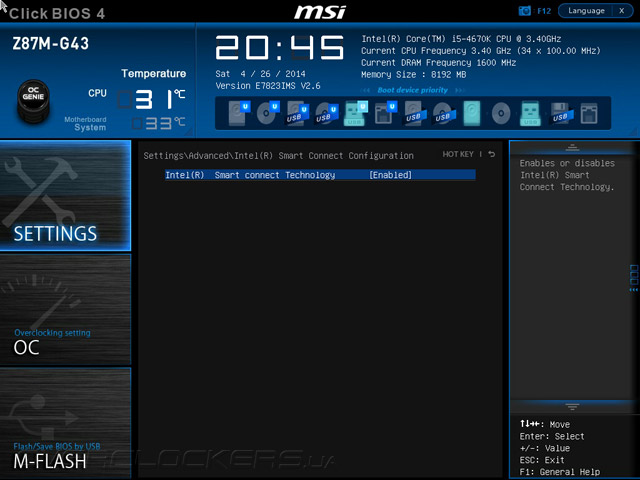

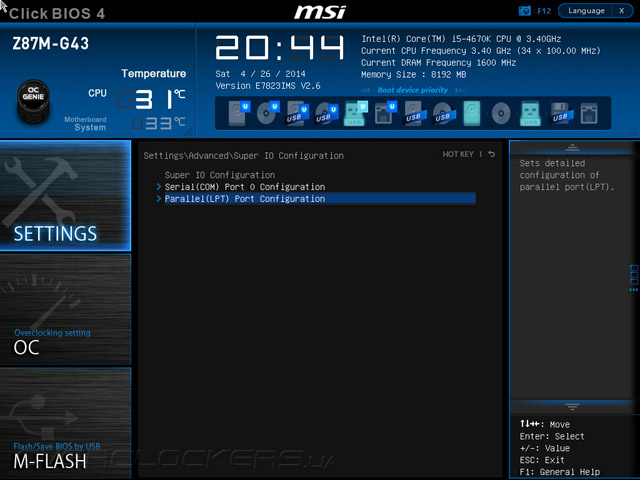

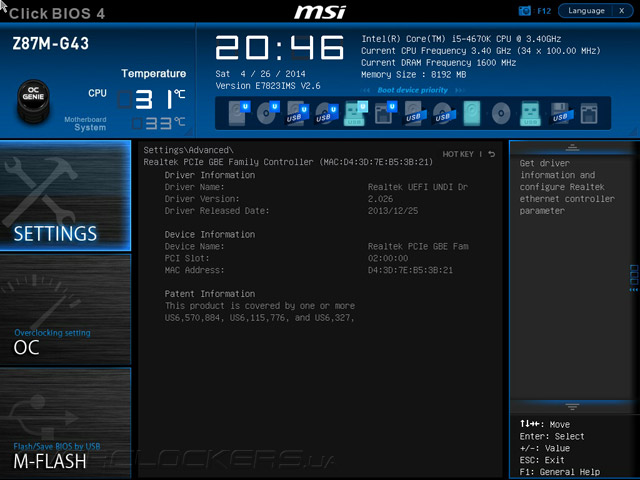

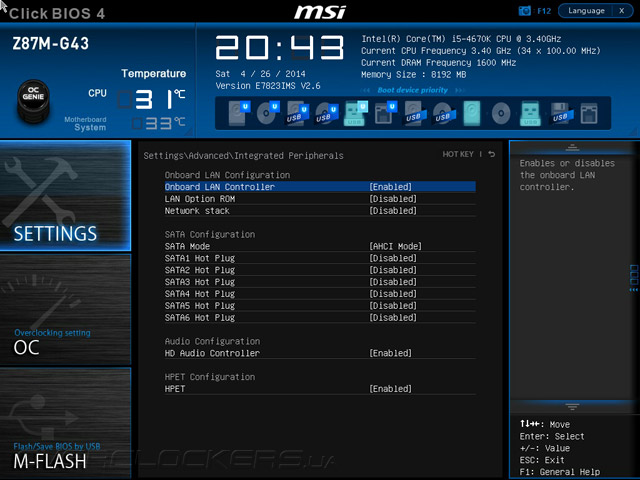

Добавились лишь Super IO Configuration и раздел с информацией о сетевом контроллере Realtek, отсутствующие в составе Z87M Gaming.

UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43

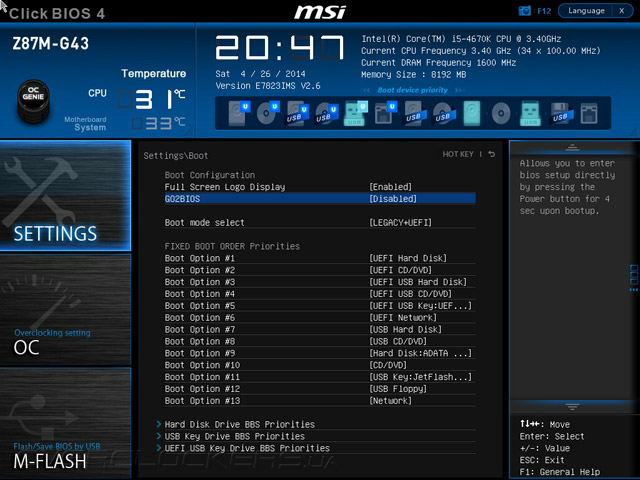

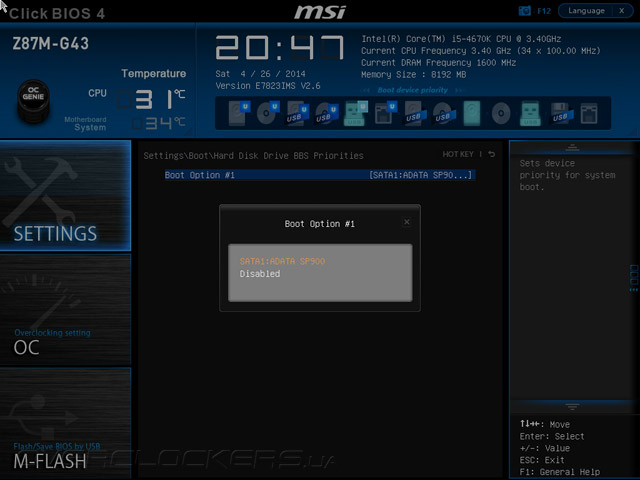

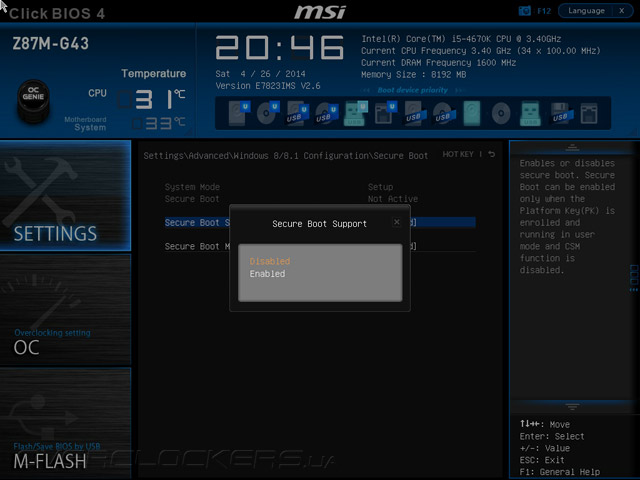

Раздел Boot содержит более глубокие настройки по предоставлению приоритета в загрузке устройствам, например, разграничение очереди среди однотипных носителей информации. Активация функции GO2BIOS доступна и Z87M-G43.

UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43

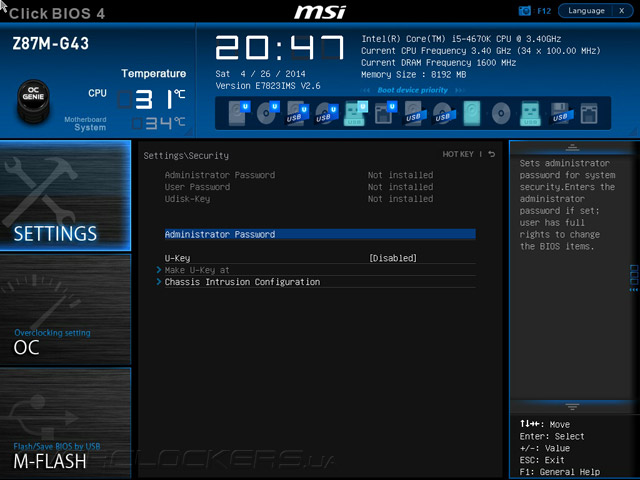

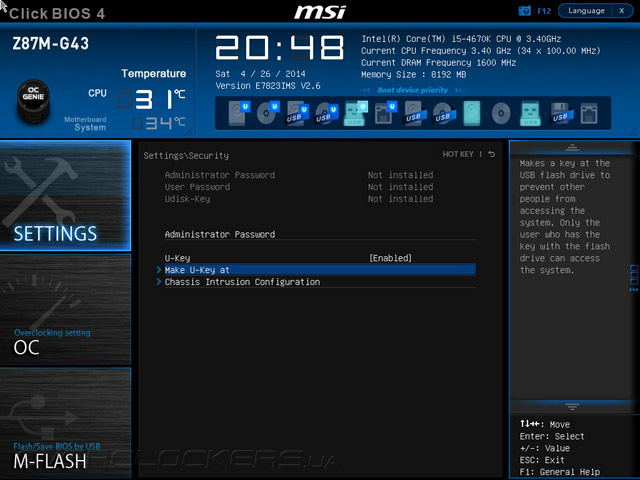

В подменю Security также ничего не изменилось. В случае желания ограничения доступа третьих лиц к системе данный раздел будет весьма кстати: установить пароль администратора, а лучше — обзавестись аппаратным ключом доступа на основе «флэшки» можно именно здесь.

UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43

Замыкающий раздел — Save & Exit — поможет всем тем, кто не любит пользоваться «горячими» клавишами.

UEFI Setup MSI Z87M-G43

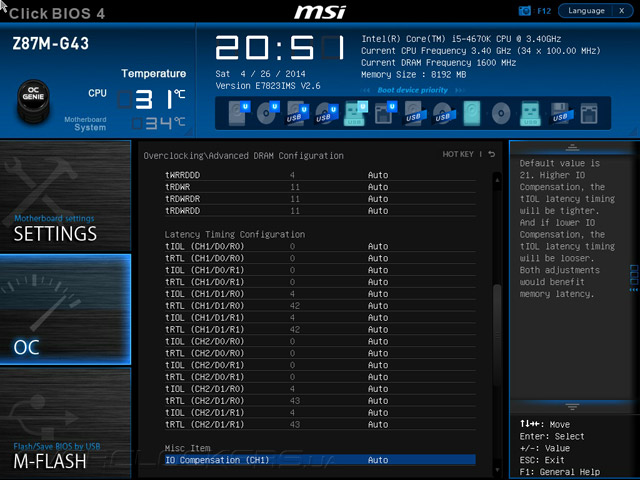

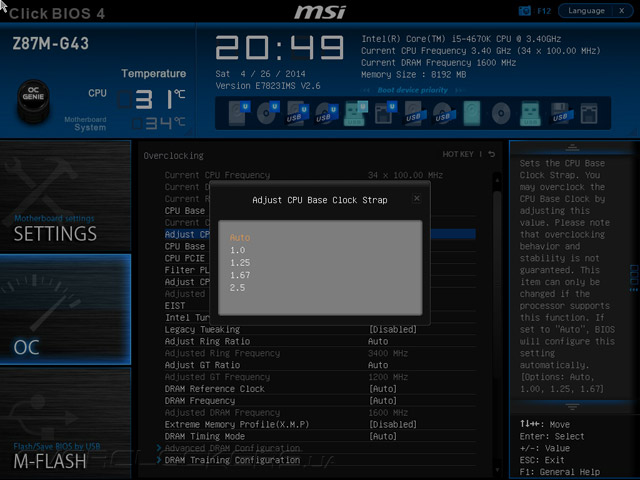

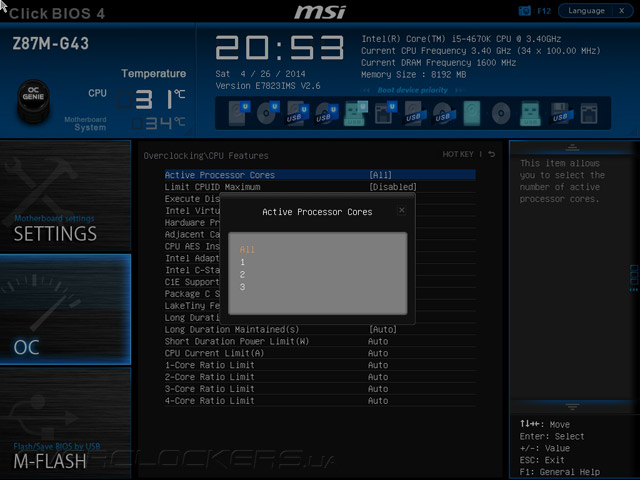

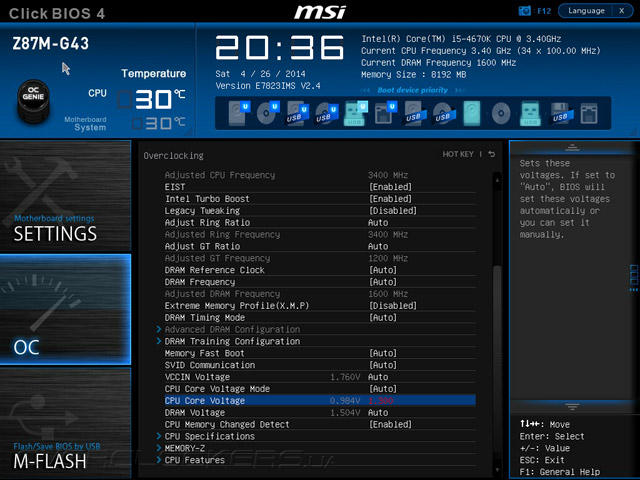

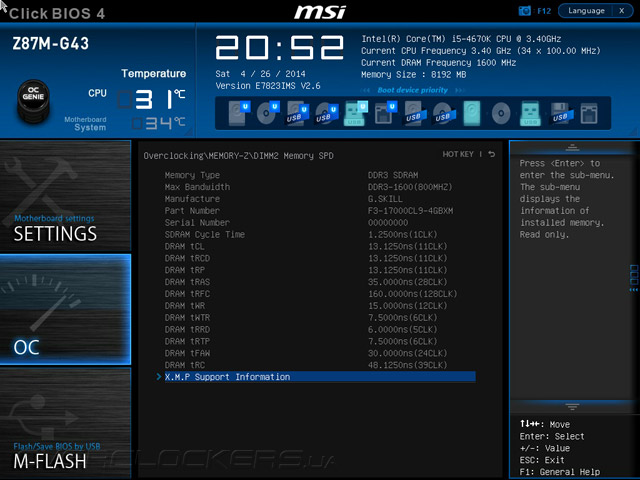

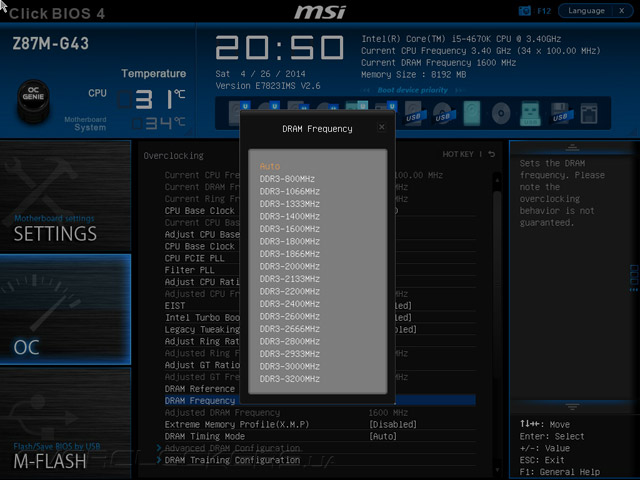

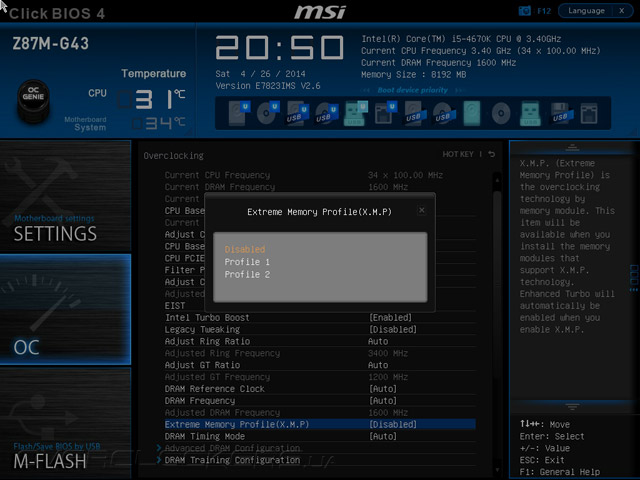

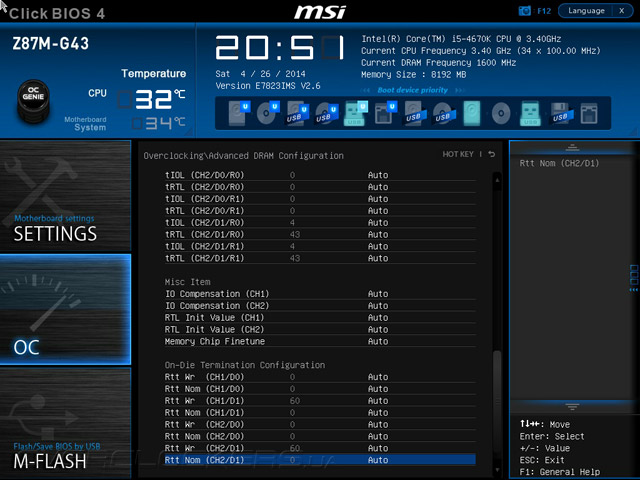

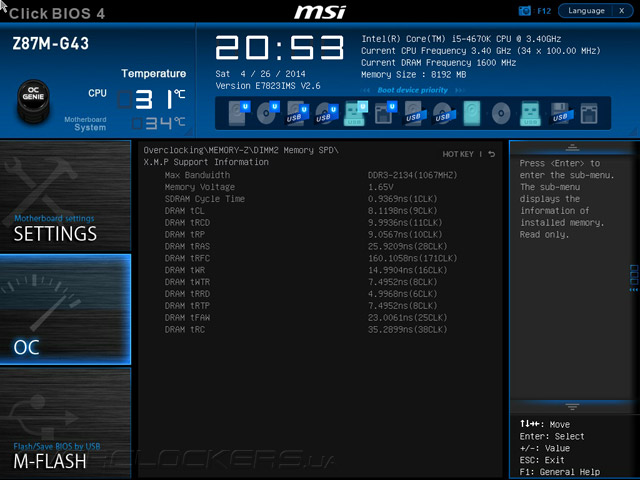

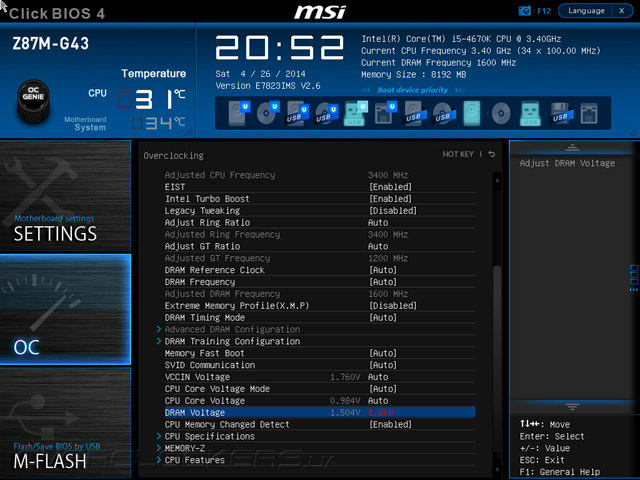

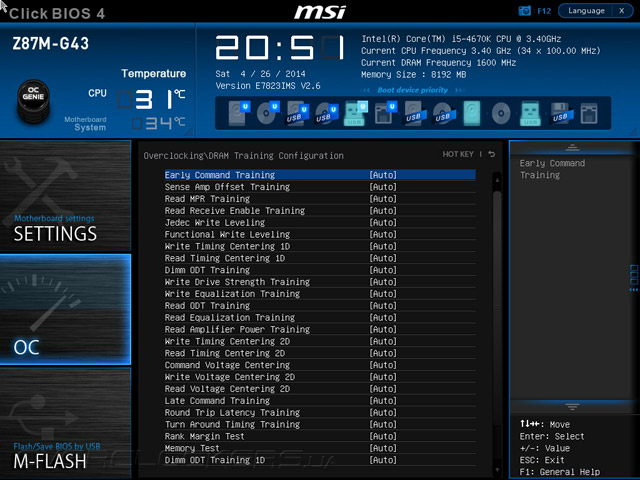

Всё для оверклокинга находится в разделе OC. По правде сказать, такой набор не иначе как обескураживающим назвать нельзя. Mini-ITX плата от Biostar — Hi-Fi B85N 3D — и та обладала бóльшими возможностями. Вот так сюрприз!

UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43

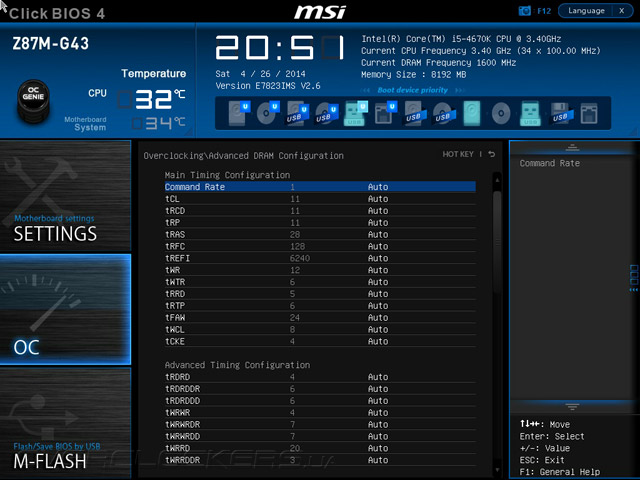

Пожалуй, все их можно уместить в несколько строк: можно изменять базовую частоту вместе с множителями Strap, активировать профили XMP для DRAM, или же самостоятельно выставлять желаемую рабочую частоту в сочетании с полным контролем над набором задержек. Для разгона процессора (кроме его множителя) можно изменить VCCIN Voltage и CPU Core Voltage, причём последнее значение ограничено величиной 1,3 В — величина немногим больше, чем у Gigabyte GA-H81-D3. Впрочем, наверняка найдутся те, кому и такого набора будет достаточно.

UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43

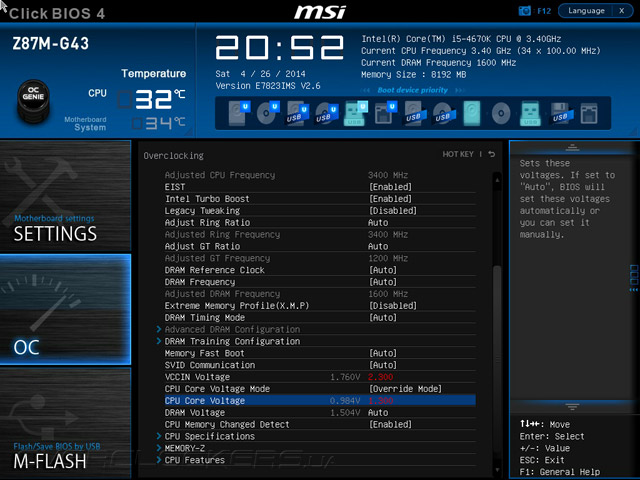

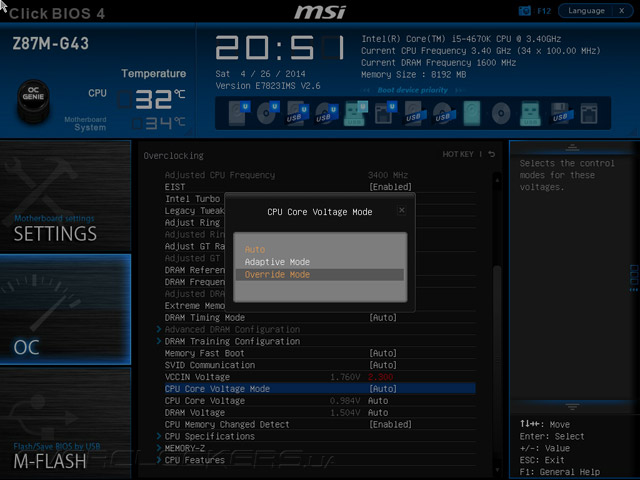

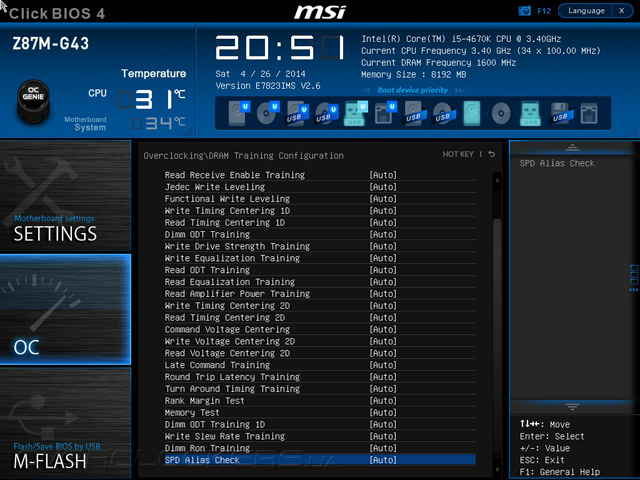

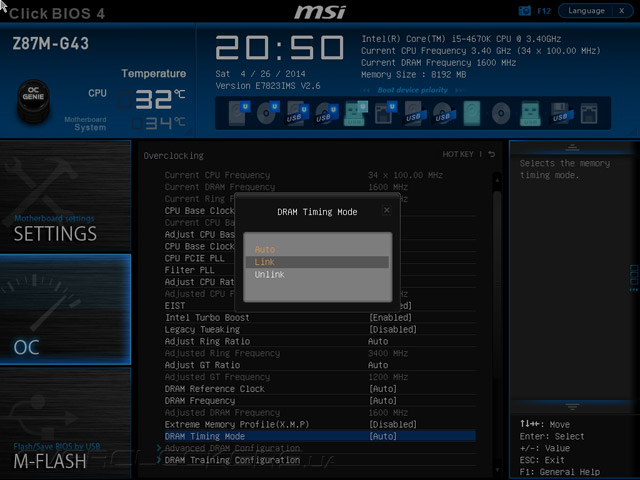

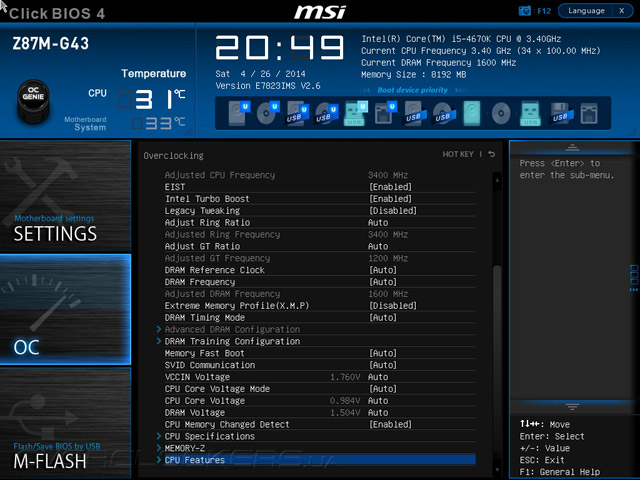

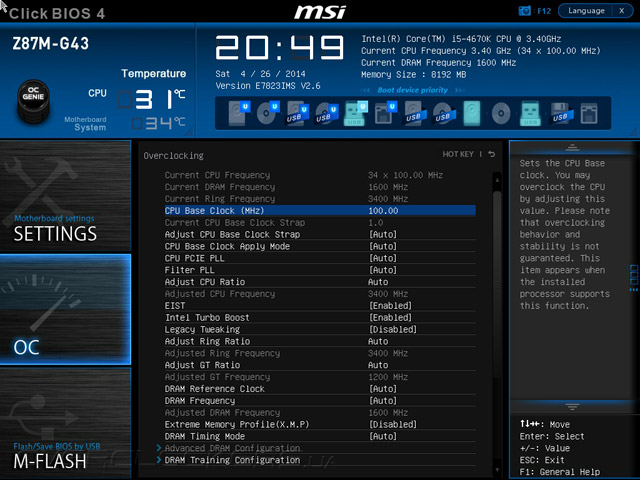

Все важные параметры, точнее всё то, что от них осталось, находится в сводной таблице:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 90–300 0,04...0,52
Filter PLL Auto/Enabled/Disabled
CPU PCIE PLL Auto/LC PLL/SB PLL
Adjust CPU Ratio (Multiplier) 8–80 1
CPU Ratio Mode Dynamic Mode/Fixed Mode
CPU Core Voltage (В) 0,8–1,3 0,001
VCCIN Voltage (B) 1,2–2,3 0,001
Adjust Ring Ratio (Multiplier) 8–80 1
DRAM Frequency (МГц) 1400–3200
800–3200
200
266
DRAM Voltage (B) 1,35–1,5
1,5–1,8
0,075
0,015
Adjust GT Ratio (Multiplier) 8–60 1 (50 МГц)

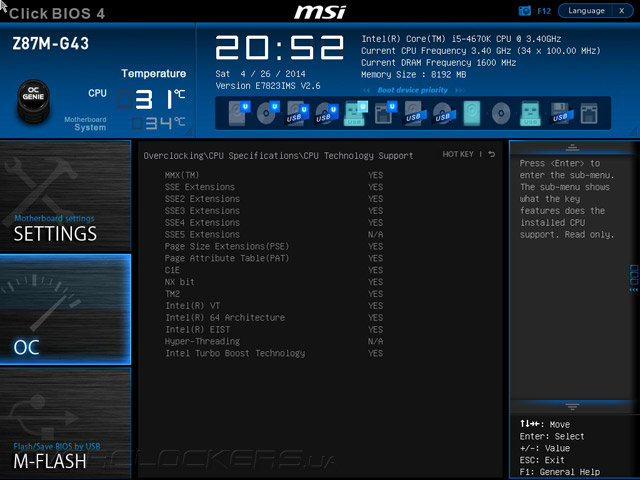

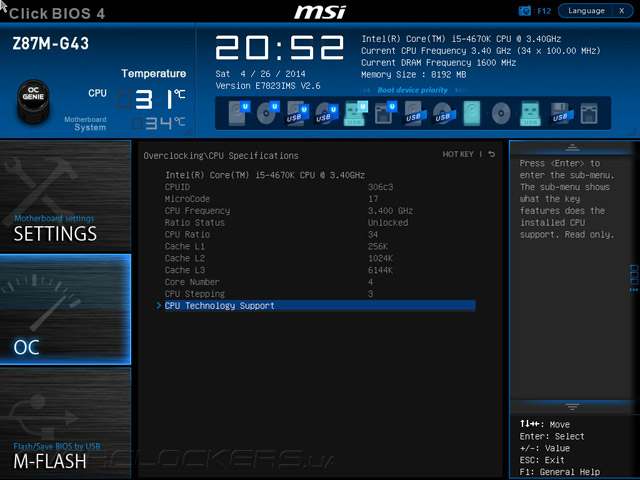

В самом конце страницы OC разместились справочные CPU Specifications и Memory-Z, а также узел по настройке различных технологических изысков, сосредоточенных под началом CPU от Intel — CPU Features.

UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43

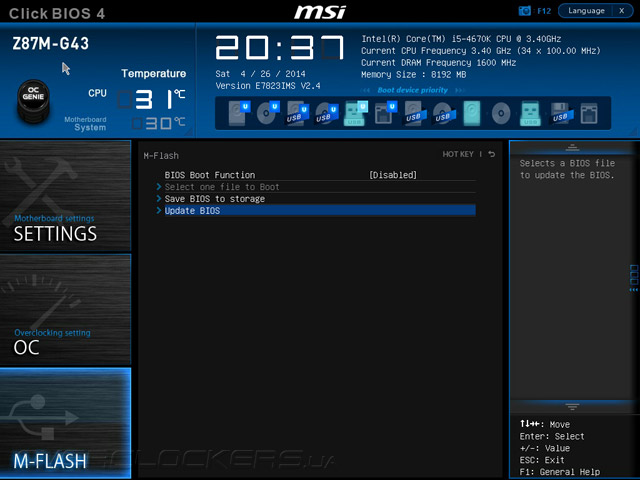

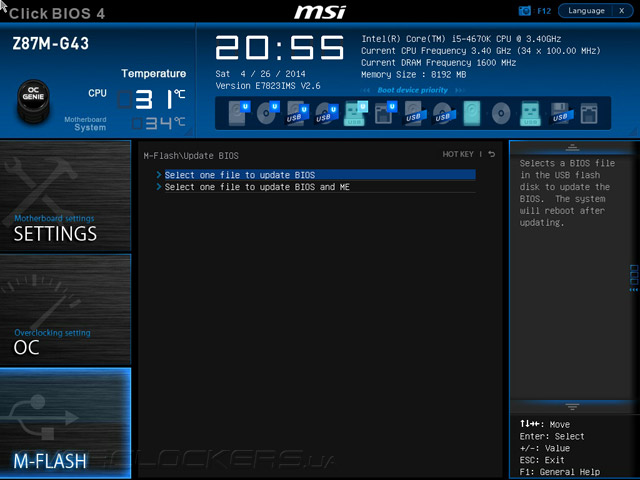

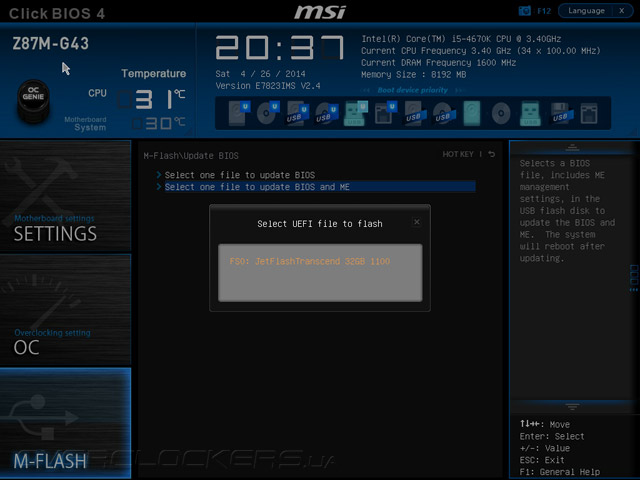

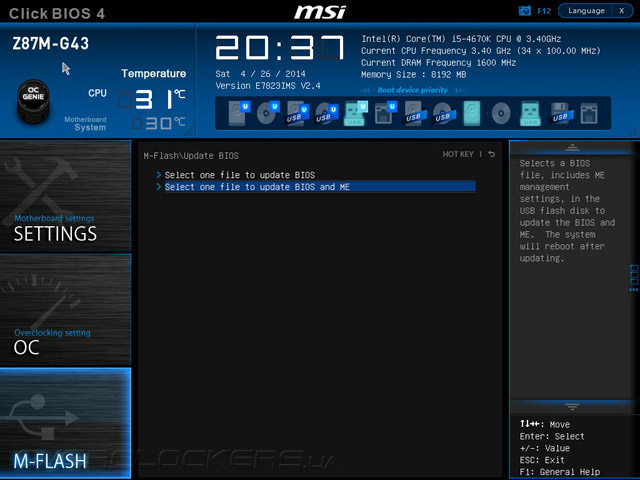

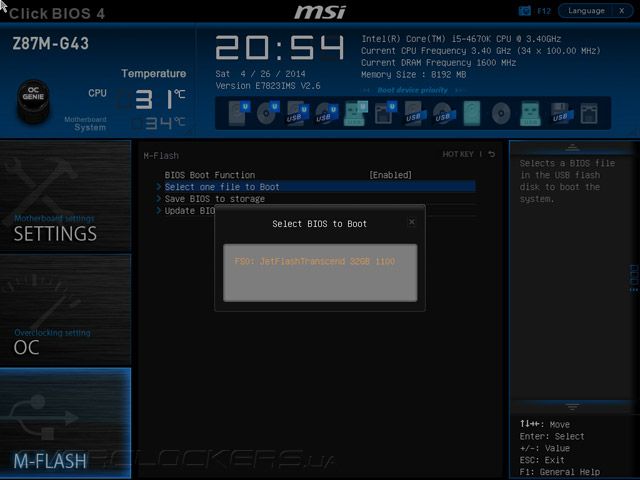

Работоспособность M-Flash уже была подтверждена на практике. Хотелось бы отметить её задокументированные возможности в сфере возможной загрузки из образа BIOS без предварительной его прошивки в микросхему ПЗУ.

UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43

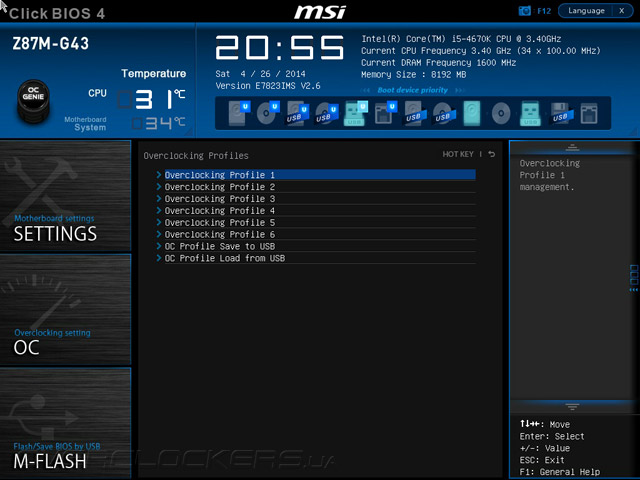

Да, это не обычный профиль с настройками, о котором можно было бы подумать сразу. Кстати о них, всего доступно шесть секций для хранения настроек с возможностью задания собственного имени. Механизм известный, но его наличие всё же приятный факт.

UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43

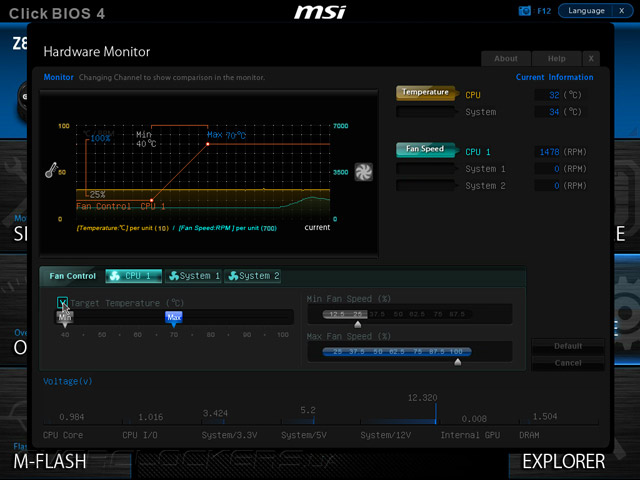

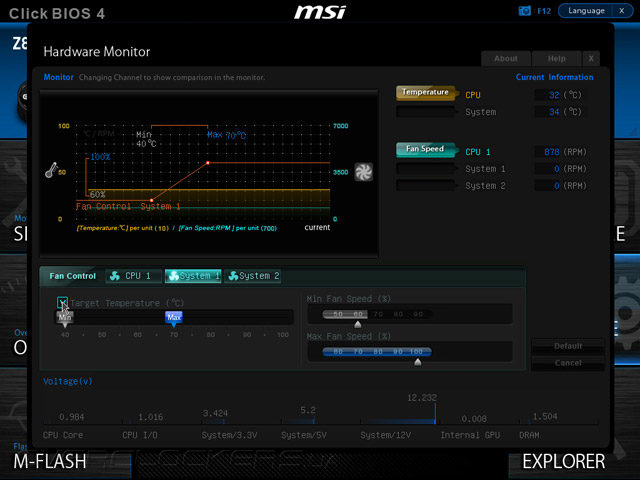

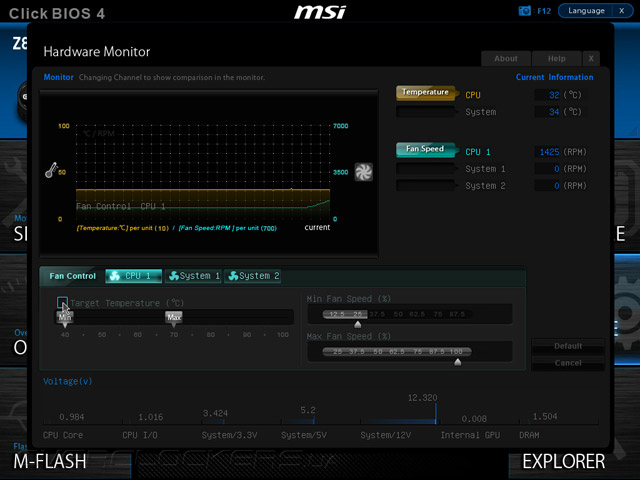

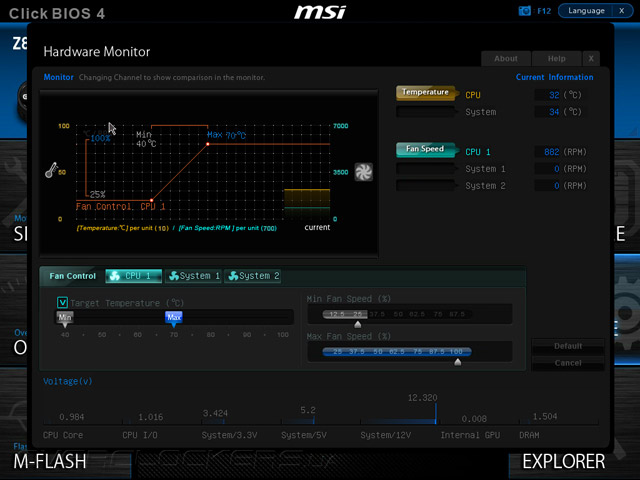

Hardware Monitor в точности повторяет таковой из состава Z87M Gaming. Сам модуль по оповещению о действующих системных напряжениях занимает скромную нижнюю часть выпадающего окна. Главная роль отведена механизму по настройке системных охладителей. Поддерживается три канала, на каждом можно настроить работу соответствующего вентилятора в зависимости от (роста) температуры процессора, или же вручную зафиксировать обороты на понравившемся уровне (справедливо лишь для корпусных изделий). Но всё это, повторюсь, предназначено лишь для четырёхконтактных экземпляров.

UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43

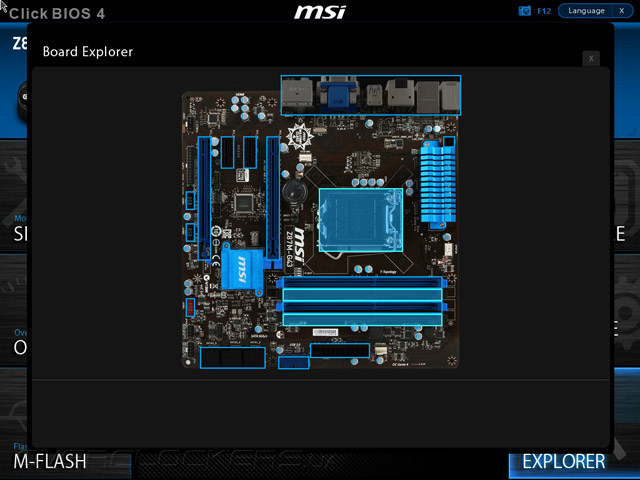

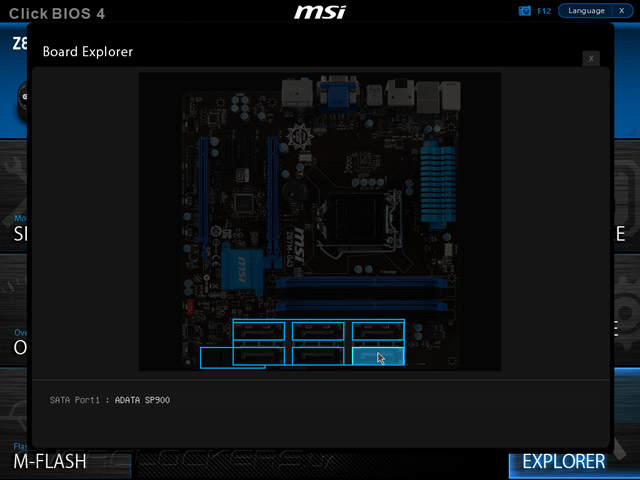

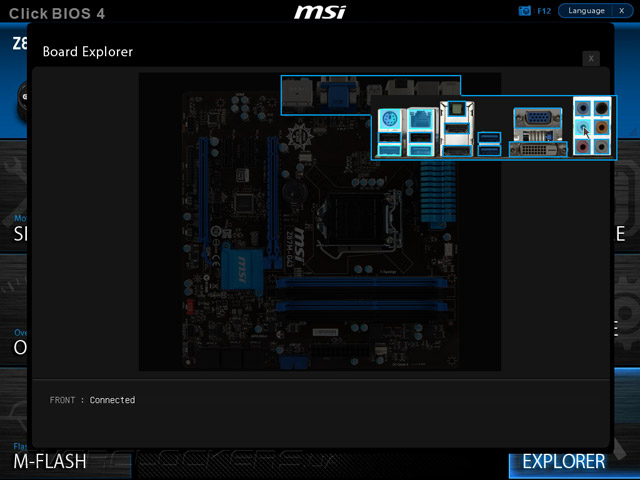

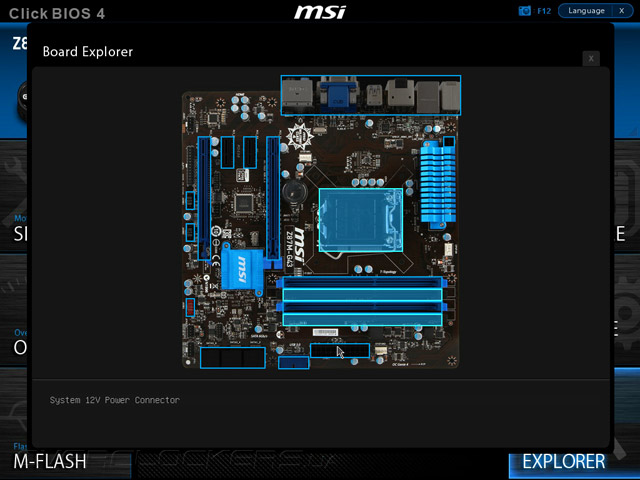

C работоспособностью Board Explorer, последнего из разделов, проблем не возникло. Изображение соответствует действительности, а идентификация элементов системы произведена корректно.

UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43UEFI Setup MSI Z87M-G43

Безусловно, наибольшее разочарование вызывает раздел OC; его базовые возможности вскоре будут опробованы на практике. Также немного необычно выглядит полный отказ от поддержки трёхконтактных моделей вентиляторов, что в сумме с и так не слишком дружелюбным Hardware Monitor не добавляет итоговых баллов изделию. Вот как проявила себя его небольшая стоимость.


Комплектное ПО

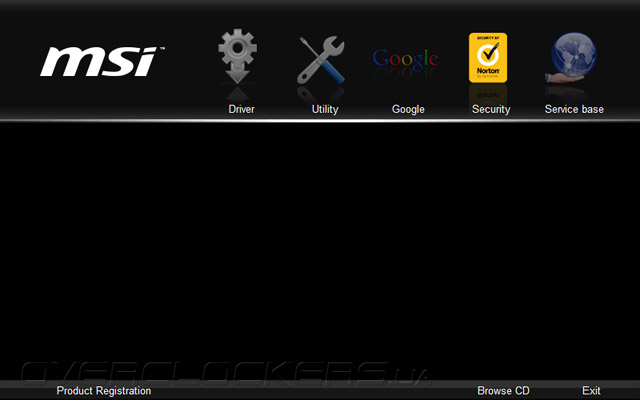

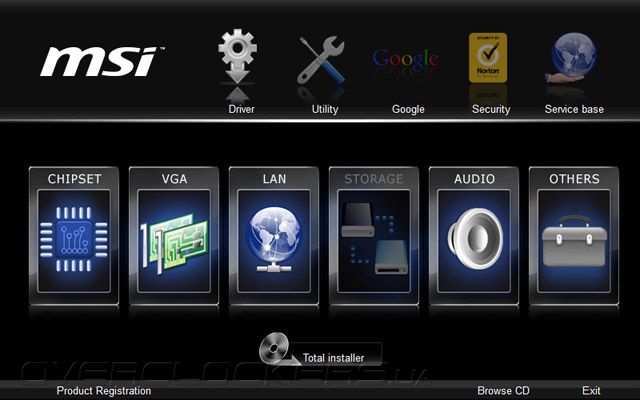

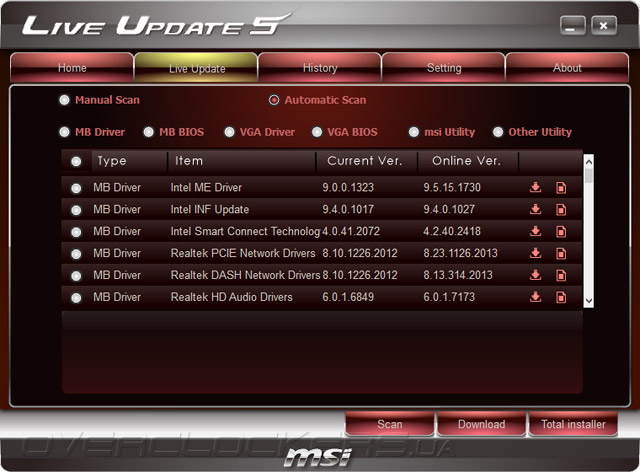

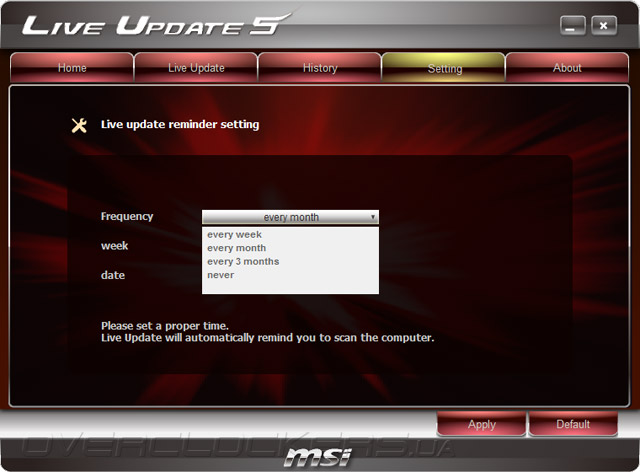

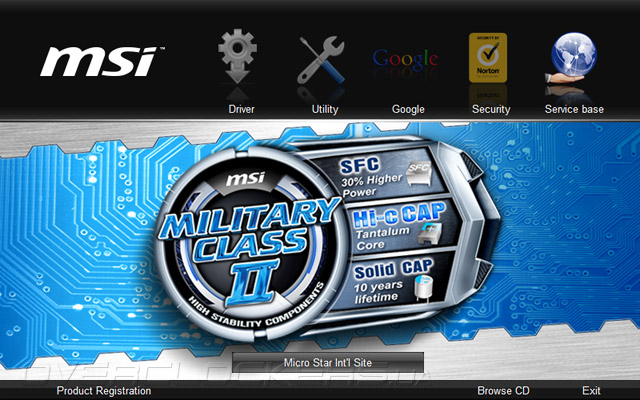

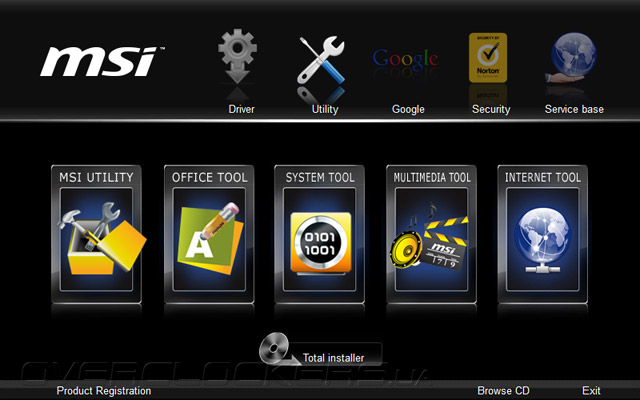

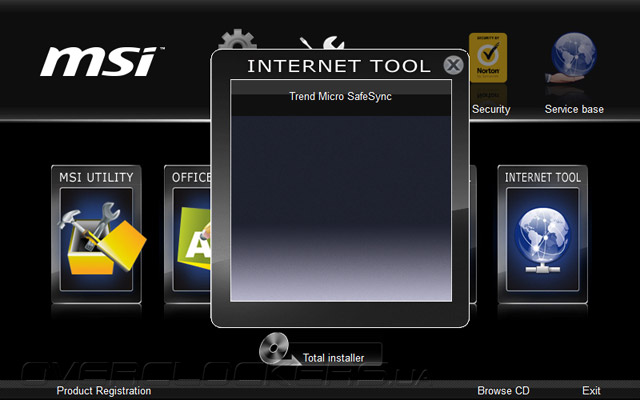

Ещё при осмотре комплекта поставки можно было обратить внимание на компакт-диск, ничем не отличающийся по внешнему виду от поставляемого вместе с Z87M Gaming. Дальнейшая работа с ним тоже ничего интересного не выявила. Структура меню проста, разделы по установке драйверов и утилит оснащены отдельными мастерами по проведению комплексной процедуры.

Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43

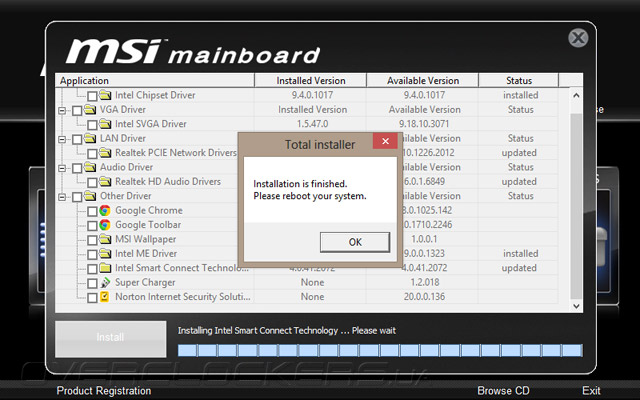

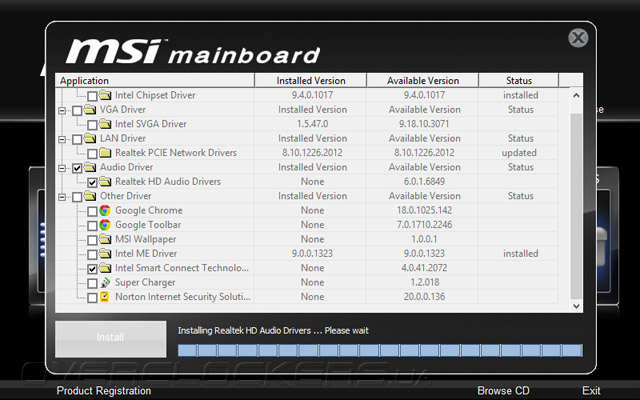

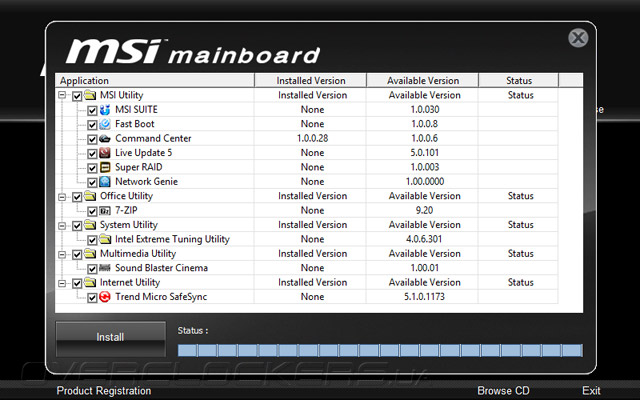

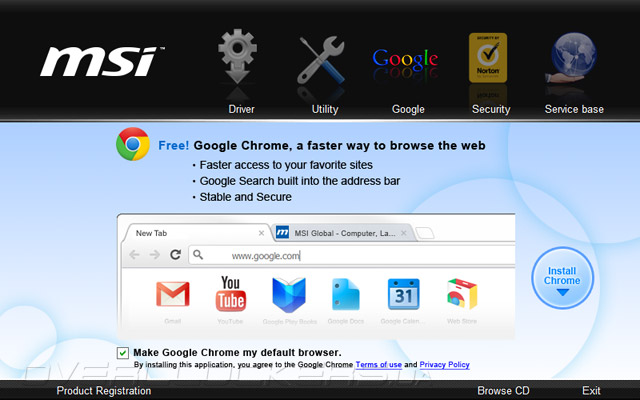

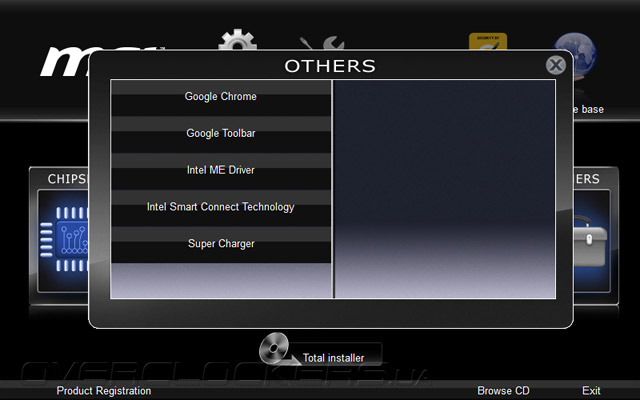

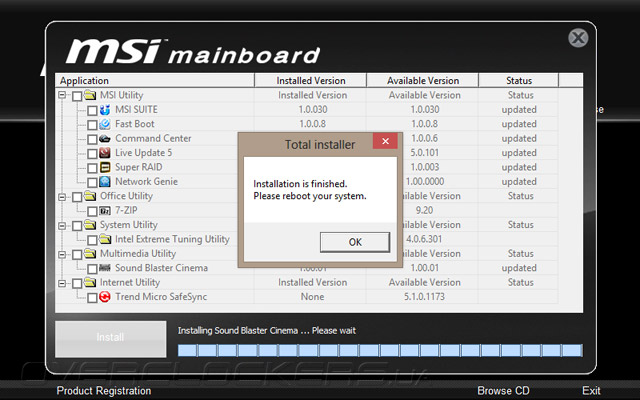

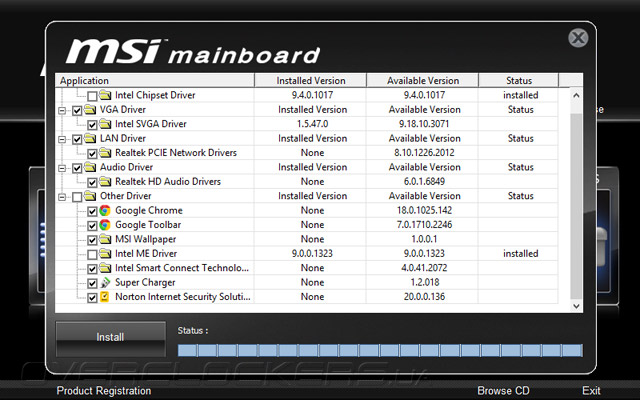

С установщиком драйверов проблем не возникло, а вот другой мастер споткнулся при инсталляции Creative Sound Blaster Cinema — весьма нетривиальном продукте, о котором я нигде упоминания не нашёл: ни на самой PCB, ни где-либо на упаковке Z87M-G43.

Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43

Комплектное ПО MSI Z87M-G43

Но унывать по этому поводу не стоит, ведь версия продукта, записанного на диск, оказалась весьма старой, поэтому так или иначе её всё равно придётся обновить — штатными средствами комплекса, либо же самостоятельно, загрузив свежий инсталляционный пакет с официальной страницы. Подробнее о нём можно почитать в обзоре Biostar Hi-Fi Z87X 3D.

Комплектное ПО MSI Z87M-G43

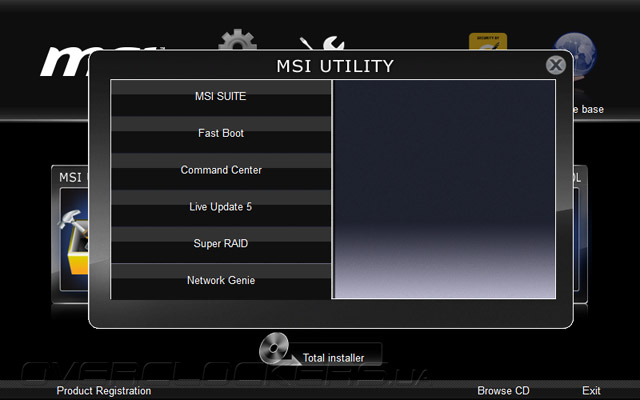

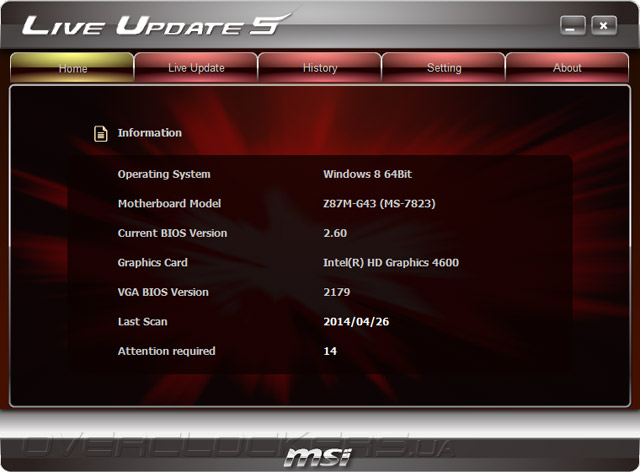

Прочие интересные программы сконцентрированы в группе MSI Utility. Сперва проверим возможность Live Update 5 находить свежие версии драйверов и утилит в Сети — всё функционирует корректно, на первый взгляд. Комплекс прописывается в автозагрузку и постоянно следит за обновлениями; расписание его сетевой активности можно скорректировать самостоятельно.

Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43

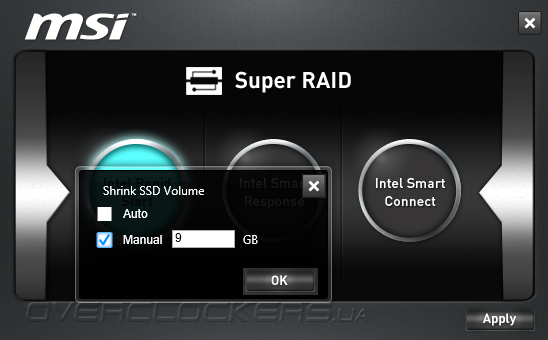

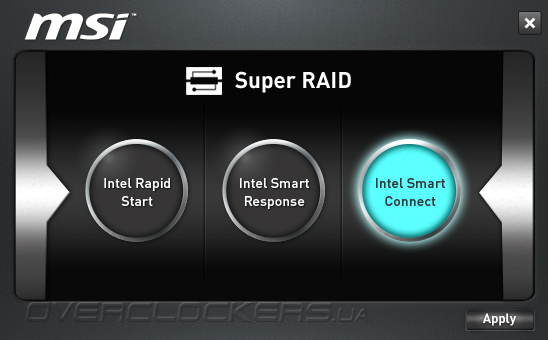

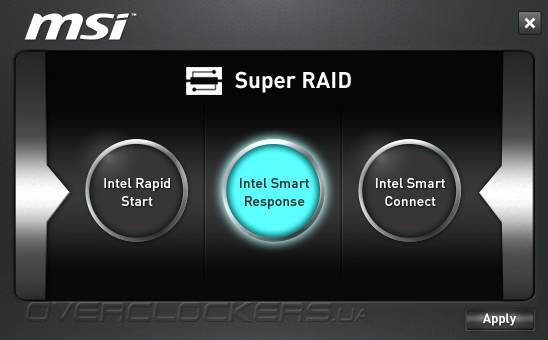

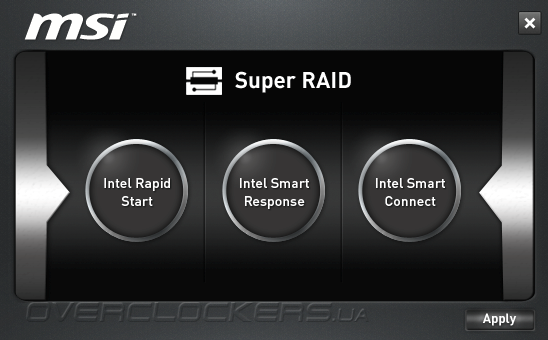

На очереди — Super RAID, в составе которого неожиданно обнаружился Intel Smart Connect. По своей сути эта простенькая утилита позволяет без блуждания по UEFI активировать фирменные технологические решения от Intel.

Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43

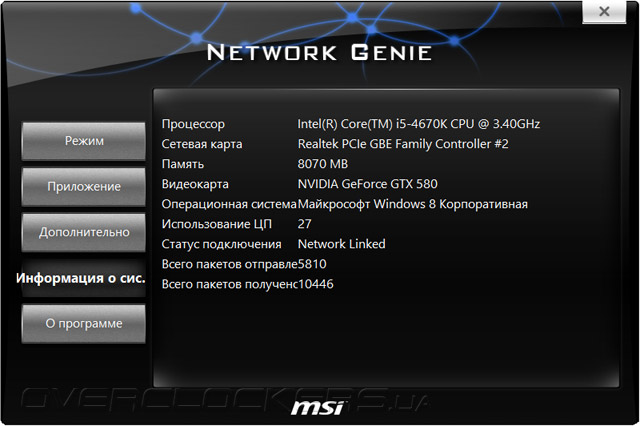

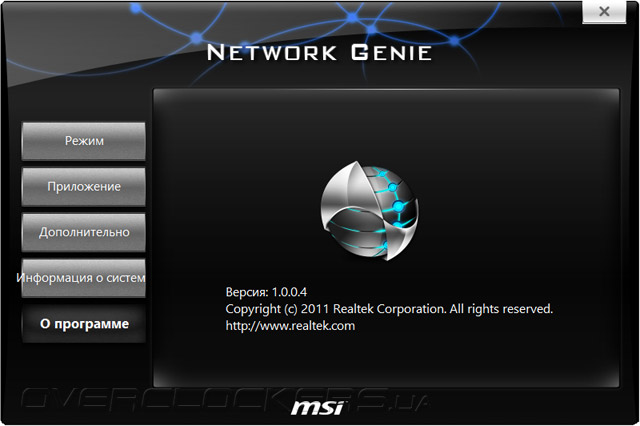

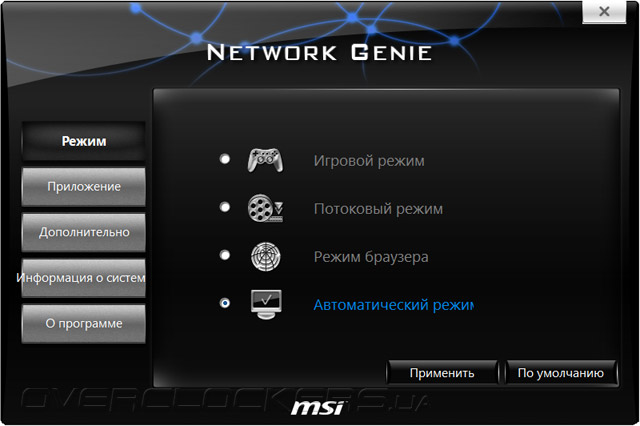

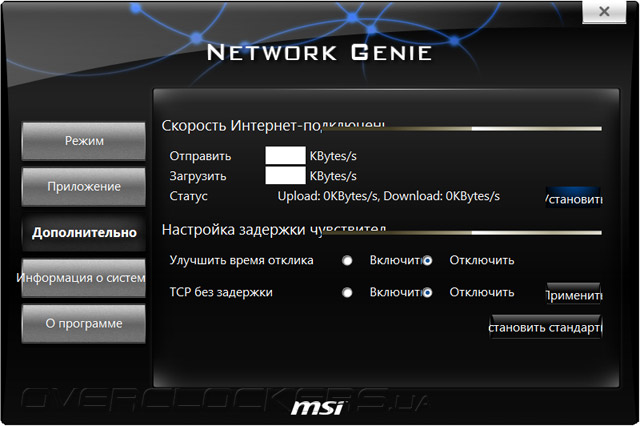

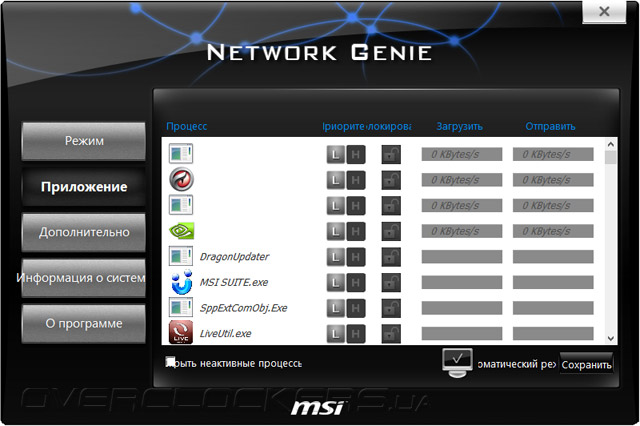

Продвигаемся дальше. Network Genie, кажется, весьма похожа на Smart Speed LAN — фирменную утилиту для сетевых адаптеров Realtek, которая никак не желала корректно функционировать в системе, построенной на базе Biostar Hi-Fi B85N 3D. В этот раз всё оказалось намного лучше — можно было перемещаться между закладками внутри программы. Однако удобства в обращении явно недостаточно, так же, как и с новообретённым интерфейсом конкурирующего Killer Network Manager, входящего в комплект MSI Z87M Gaming.

Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43

Четвёртая утилита, рекомендуемая к установке специалистами из MSI — это Fast Boot (которая, как и все прочие, самовольно добавляется в автозагрузку). Её интерфейс незатейлив, но для сомневающихся в назначении кнопок есть подсказки.

Комплектное ПО MSI Z87M-G43

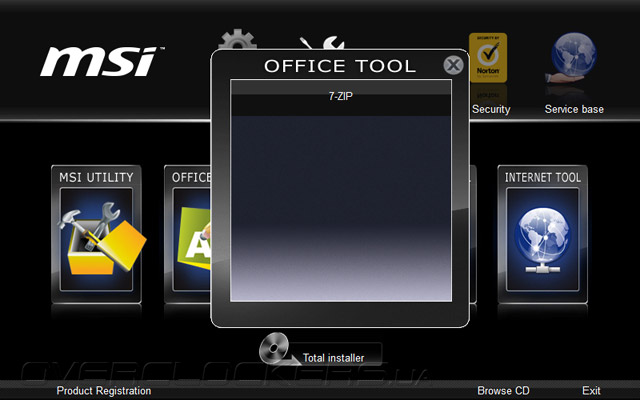

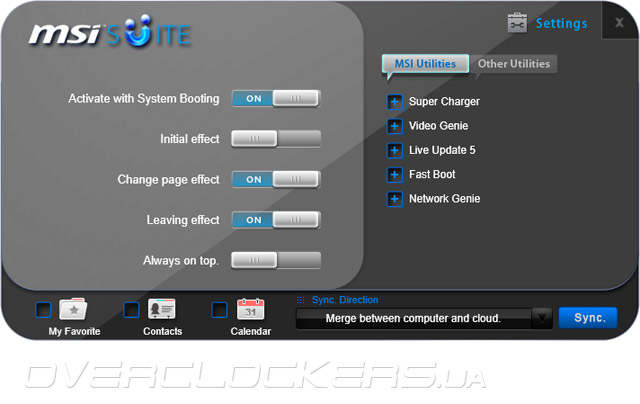

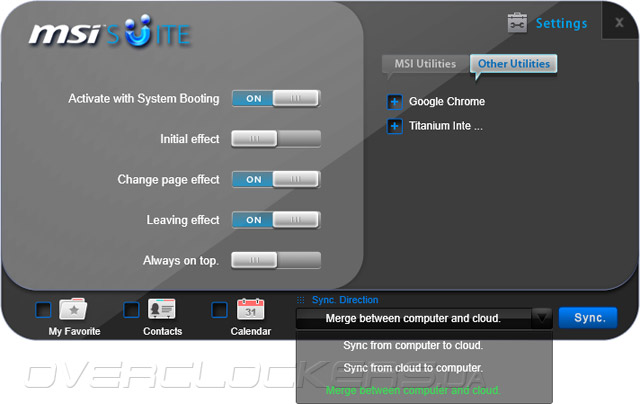

Наиболее монументальным из этого списка является набор MSI Suite, представляющий собой гаджет, размещаемый в середине верхней части рабочего стола. Отсюда можно получить доступ ко всем продуктам MSI, установленных в системе, да и всем прочим, находящихся на комплектном диске и, по мнению программистов, непременно проинсталлированных в систему.

Комплектное ПО MSI Z87M-G43

Компанию ним составляет прямой доступ к четырём службам ОС семейства Windows.

Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43

Комплектное ПО MSI Z87M-G43

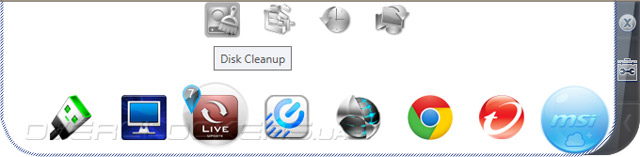

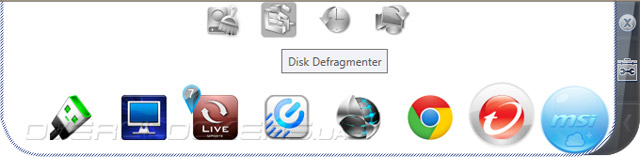

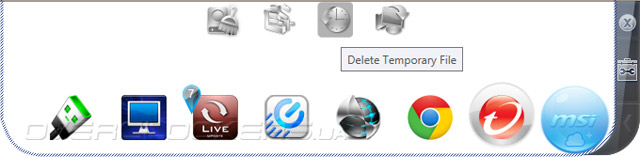

В настройках что-нибудь из этого списка можно отключить, можно и добавить — ещё три элемента, вновь из состава Windows. Наибольшая пиктограмма символизирует доступ к облачному сервису, то есть и в MSI решили не отставать от современного мира.

Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43

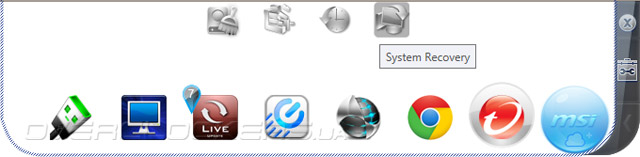

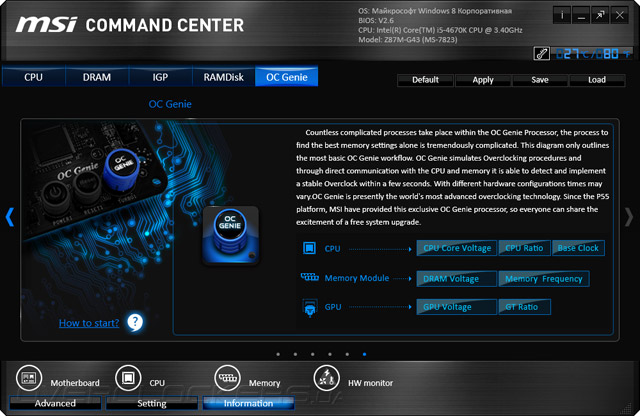

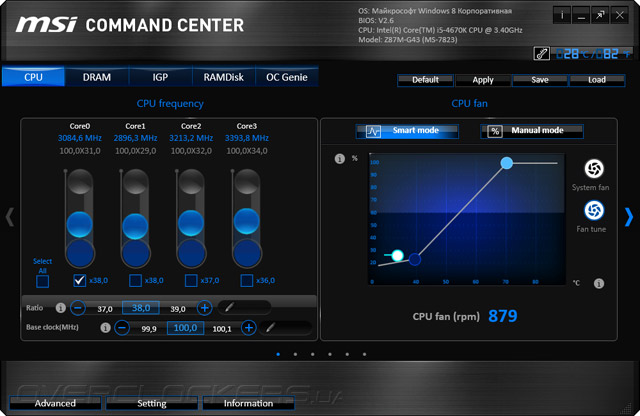

Завершает сегодняшний парад программной продукции MSI Command Center. Согласно позиционирования устройства, цветовое оформление в нём изменилось в сторону синих тонов, а вот всё остальное ничуть не поменялось. Более подробно с его возможностями можно познакомиться в обзоре Z87M Gaming.

Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43

Существенные отличия можно найти лишь в разделе Voltage, скрывающимся под кнопкой Advanced. Здесь, как и в случае с Gigabyte GA-H81-D3, ничего нового не появилось (относительно собственных возможностей UEFI).

Комплектное ПО MSI Z87M-G43

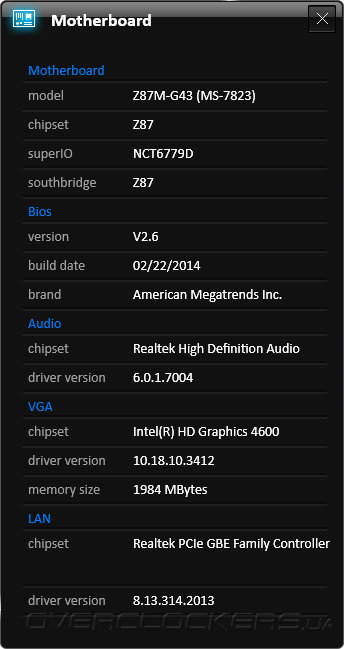

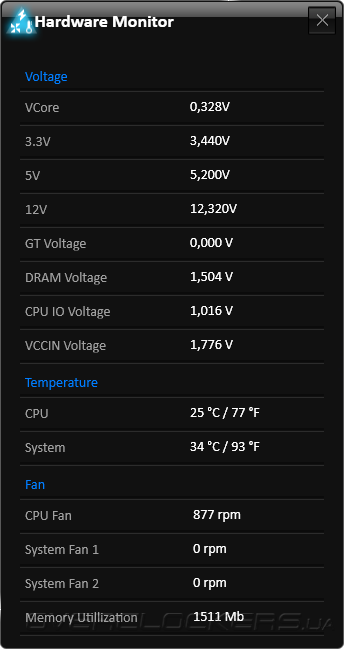

С получением справочной информации о системе проблем нет, комплекс исправно функционирует.

Комплектное ПО MSI Z87M-G43Комплектное ПО MSI Z87M-G43

Он всё так же может принимать образ небольшого гаджета, где могут сосредоточиться базовые сведения о нынешнем состоянии системных компонентов и их немногочисленные параметры.

Комплектное ПО MSI Z87M-G43

Весьма богатый набор программного обеспечения всё же предопределяет использование Z87M-G43 как системной платы из состава компьютера у энтузиаста. Но получается, что сфера интересов такого пользователя никоим образом с разгоном не связана, а скорее заключается в «тонкой настройке» ОС семейства Windows.

Разгонный потенциал

В арсенале системной платы отсутствует удобная кнопка или какой-либо другой механический элемент по активации автоматического разгона. В этот раз технология OC Genie активировалась из UEFI. Результат этого мероприятия является идентичным полученному на старшей плате: частота Core i5-4670K повысилась до 4,0 ГГц при фиксации напряжения на отметке 1,08 В. Для модулей DRAM активировался профиль XMP.

Разгон MSI Z87M-G43Разгон MSI Z87M-G43Разгон MSI Z87M-G43

Как и в тот раз, множитель процессора оказался переведён в режим Fixed Mode, поэтому частота в простое системы не понижалась.

Разгон MSI Z87M-G43Разгон MSI Z87M-G43

Впечатляющим и грамотным такой разгон назвать никак нельзя, поэтому проверим на что способна Z87M-G43 собственноручно. Первым делом по традиции производится поиск максимальной рабочей базовой частоты, при которой сохраняется полная стабильность системы. Здесь у испытуемой проявились нешуточные проблемы. Кое-как можно было пройти тесты на стабильность при частоте 168,58 МГц (совсем крохотный шаг в сторону от 167 МГц), но при «холодном» старте система не проходила процедуру POST.

Разгон MSI Z87M-G43Разгон MSI Z87M-G43

Отбросив всё лишнее, я сосредоточился на поиске стабильности относительно начальных 100 МГц. Как итог, полностью стабильной система оказалась при нелепых 100,52 МГц. Иными словами, используя Z87M-G43 невозможно будет скорректировать до желаемого «круглого» числа даже работу модулей оперативной памяти. Очевидно, производитель совершенно не уделял внимание этому вопросу, такой случай у нас в лаборатории первый после ECS Z87H3-A2X Golden.

Разгон MSI Z87M-G43Разгон MSI Z87M-G43

Разгон MSI Z87M-G43Разгон MSI Z87M-G43Разгон MSI Z87M-G43

Произвести полноценный разгон процессора также не выйдет, ведь механизм повышения частоты кольцевой шины усечён — напрочь отсутствует возможность изменения напряжения. Поэтому разгонять можно лишь вычислительный блок путём поиска стабильности, где основным ограничивающим фактором выступит скромное питающее напряжение 1,3 В. Наш экземпляр Core i5-4670K не показал сбоев на частоте 4,8 ГГц.

Разгон MSI Z87M-G43Разгон MSI Z87M-G43

Вновь стоит поговорить о лишних опасениях производителя на счёт прочности преобразователя питания ЦП. Температура в этой зоне не поднималась выше 61 °C, а радиатор в его верхней части не прогревался даже до 41 °C. Уровень потребления оказался очерчен границами 78–224 Вт, без нагрузки частота корректно опускалась до 800 МГц.

Разгон MSI Z87M-G43Разгон MSI Z87M-G43

Никаких иллюзий относительно разгона оперативной памяти я не питал: Command Rate, равный единице, всё ещё является проблемным для изделий MSI, и Z87M-G43 не стала исключением. Наш комплект без проблем заработал на частоте 2666 МГц с повышением питания до 1,755 В и с формулой задержек в виде 11-13-12-30-2T.

Разгон MSI Z87M-G43

Разгон MSI Z87M-G43Разгон MSI Z87M-G43

Разгон MSI Z87M-G43Разгон MSI Z87M-G43Разгон MSI Z87M-G43

Сложно подводить какой-либо итог. Ни с одним из пунктов эта модель не справилась достойно. Пожалуй, такой пример является скорее антипримером — какими возможностями не должно обладать устройство на базе Z87.


Тестовый стенд

Состав стенда был следующий:
  • процессор: Intel Core i5-4670K (3,4 ГГц);
  • кулер: SilverStone Heligon HE-01;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill F3-17000CL9D-8GBXM (2x4 ГБ, 2133 МГц, 9-11-10-28-2T, 1,65 В);
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: XFX XPS-850W-BES (850 Вт);
  • операционная система: Windows 8 Enterprise x64;
  • драйверы: Intel Chipset Device Software (9.4.0.1017), Intel Management Engine Interface (9.0.0.1287), ForceWare 320.18 (9.18.13.2018), PhysX 9.12.1031.
В ОС были отключены: UAC, файл подкачки, брандмауэр и Windows Defender. Никаких антивирусных продуктов установлено не было, прочие тонкие настройки не выполнялись. Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.30 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • World in Conflict: Soviet Assault;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов мы свели их в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
MSI Z87M-G43 V2.6 4.30.2925 4.1.611-x64 1.2.157 1.2.362
Gigabyte GA-H81-D3 F3 4.30.2907 4.1.611-x64 1.2.157 1.2.362
ASUS H81I-PLUS 0803 4.20.2833 4.1.611-x64 1.2.157 1.2.362
Gigabyte GA-B85M-D3H F9 4.20.2820 4.1.611-x64 1.2.157 1.2.250
ASUS Z87M-PLUS 1003 4.20.2808 4.1.611-x64 1.2.157 1.2.250
ASRock Fatal1ty B85 Killer P1.10 4.00.2760 4.1.591-x64 1.2.157 1.2.250
Gigabyte G1.Sniper Z87 F1 4.00.2752 4.1.591-x64 1.2.157 1.2.250
Biostar Hi-Fi B85N 3D 4.6.5 (04.12.2013) 4.00.2731 4.1.591-x64 1.2.157 1.1
MSI Z87M Gaming V1.1B4 4.00.2714 4.1.591-x64 1.2.157 1.1
ASUS Z87I-Pro 0602 4.00.2704 4.1.591-x64 1.2.157 1.1
ASUS Vanguard B85 1504 3.20.2651 4.1.591-x64 1.2.157 1.1
Gigabyte GA-Z87-HD3 F6 3.20.2638 4.1.581-x64 1.2.157 1.1
ASRock Z87M Extreme4 P1.60 3.20.2622 4.1.581-x64 1.0.0 1.1
ECS Z87H3-A2X Golden 4.6.5 (29.08.2013) 3.20.2600 4.1.581-x64 1.0.0 1.1
ASRock Z87 OC Formula P1.80 3.00.2590 4.1.578-x64 1.0.0 1.1
Gigabyte G1.Sniper 5 F7 3.00.2578 4.1.574-x64 1.0.0 1.1
ASUS H87I-PLUS 0507 3.00.2566 4.1.574-x64 1.0.0 1.1
Biostar Hi-Fi Z87X 3D 4.6.5 (23.07.2013) 3.00.2552 4.1.574-x64 1.0.0 1.1
ASUS Gryphon Z87 1206 3.00.2536 4.0.568-x64 1.0.0 1.1
ASRock Z87 Extreme6 P1.90 3.00.2529 4.0.568-x64 1.0.0 1.1
ASUS Z87-PLUS 1007 3.00.2522 4.0.568-x64 1.0.0 1.1
ASUS Sabertooth Z87 3009 3.00.2522 4.0.568-x64 1.0.0 1.1


Результаты тестирования

В отличии от Z87M Gaming, Z87M-G43 не привносит изменений в частотную формулу работы ЦП. Core i5-4670K функционирует на частоте 3,6 ГГц при тяжёлых нагрузках, а более простые задачи повышают её до 3,7 ГГц. Наиболее идеологически приближённой в подобном вопросе является ASUS Z87M-Plus.

Тестирование MSI Z87M-G43

Тестирование MSI Z87M-G43

Тестирование MSI Z87M-G43

Тестирование MSI Z87M-G43

Подсистема памяти на платах MSI не имеет проблем с латентностью, в отличии от поведения продукции ASUS.

Тестирование MSI Z87M-G43

Тестирование MSI Z87M-G43

Тестирование MSI Z87M-G43

Тестирование MSI Z87M-G43

Тестирование MSI Z87M-G43

Тестирование MSI Z87M-G43

Устройство также весьма уверенно выступило и в тестовых пакетах от Futuremark. Производительность находится на должном уровне.

Тестирование MSI Z87M-G43

Тестирование MSI Z87M-G43

Тестирование MSI Z87M-G43

Тестирование MSI Z87M-G43

Тестирование MSI Z87M-G43

Тестирование MSI Z87M-G43

В игровых приложениях Z87M-G43 также не подвела, показав хороший результат, вплотную приблизившись к показателям, зафиксированных при помощи Z87M Gaming. Выходит, без вмешательства в настройки UEFI продукт от MSI выглядит предпочтительнее ASUS Z87M-Plus, которая без дополнительной настройки демонстрирует неподобающее поведение.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Тестирование MSI Z87M-G43

Помимо адекватного быстродействия, плата демонстрирует весьма скромные аппетиты. Очевидно, сказывается не самая высокая частота процессора, а также трёхфазный стабилизатор его питания. Еще не стоит забывать и про отсутствие сторонних контроллеров. Однако такими характеристиками может похвастать не только Z87M-G43, но все такие конкуренты нуждаются в каких-либо шагах для понижения средней по группе отметки 88 Вт к более низкому уровню потребления системы в простое, тогда как нынешняя испытуемая сразу демонстрирует все свои лучшие стороны в сфере энергоэффективности.


Вывод

Исходя из этого обзора можно сформировать общие рекомендации для будущих покупателей. Вся нарочитая простота Z87M-G43 в действительности ничего за собой не скрывает. Это самая простая модель на базе Z87, то есть взяв её за основу — системную плату, которая сможет принять на борт скоростную оперативную память, при этом не используя процессор со свободным множителем, можно собрать высокопроизводительную систему с минимальным уровнем потребления электроэнергии (на фоне остальных конкурентов) без какого-либо вмешательства в тонкие настройки. Кроме этого, весьма широкий набор фирменного ПО, нацеленный на облагораживание возможностей управления всей системой прямо из среды ОС, да ещё и входящие в комплект специализированные утилиты по настройке сетевой и звуковой подсистем помогут окончательно перевесить чашу весов в пользу изделия от MSI.

Что же до оверклокинга, то Z87M-G43 является примером всей той простоты, которую стоит избегать энтузиастам. Возможностей настолько мало, что даже спартанскими их назвать язык не повернётся, хотя всё же номинально такая модель умеет разгонять процессоры. Другой немаловажный аспект — прозрачность и удобство настройки алгоритма функционирования системных охладителей. Продукция MSI на сегодня находится далеко позади от тех возможностей, коими обладают её прямые конкуренты. К тому же именно эта плата вообще не сможет совладать с трёхконтактыми моделями вентиляторов.

Собственно, удивляться особо не стоит, ведь за скромную цену специалистами компании Micro-Star International представлен на рынке конкурентоспособный продукт, только лишь он немного не вписался в понимание действительно «оверклокерского» изделия.

Теперь есть на что посмотреть
