Обзор материнской платы Biostar Hi-Fi Z87X 3D для процессоров Haswell

Возможности UEFI

Компания Biostar не так часто радует своих клиентов обновлениями прошивок собственных изделий как другие ведущие производители. Но всё таки рано или поздно они выпускаются. Наш обзор будет основываться на микрокоде от 23 июля, то есть наверняка все существенные ошибки уже должны быть исправлены.

Процедура обновления прошла без проблем. Мы воспользовались утилитой, встроенной непосредственно в UEFI. К сожалению, в ней пока еще отсутствует возможность делать скриншоты.

UEFI Setup Biostar Hi-Fi Z87X 3D

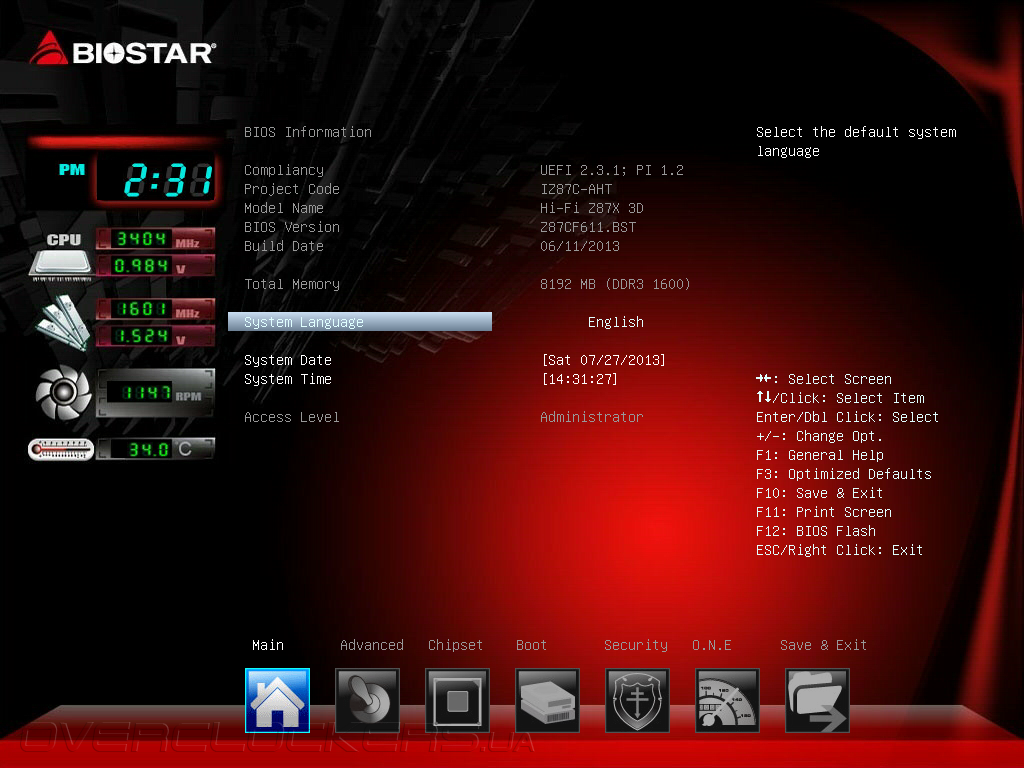

Итак, перед нами новая инкарнация UEFI от Biostar. Общая структура изменений не претерпела, но были добавлены довольно полезные информационные поля на левую часть экрана. Информация на них обновляется в режиме реального времени вне зависимости от выбранного раздела меню.

UEFI Setup Biostar Hi-Fi Z87X 3D

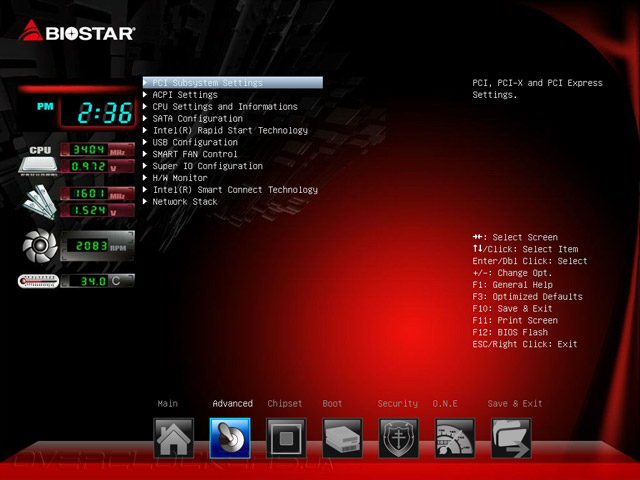

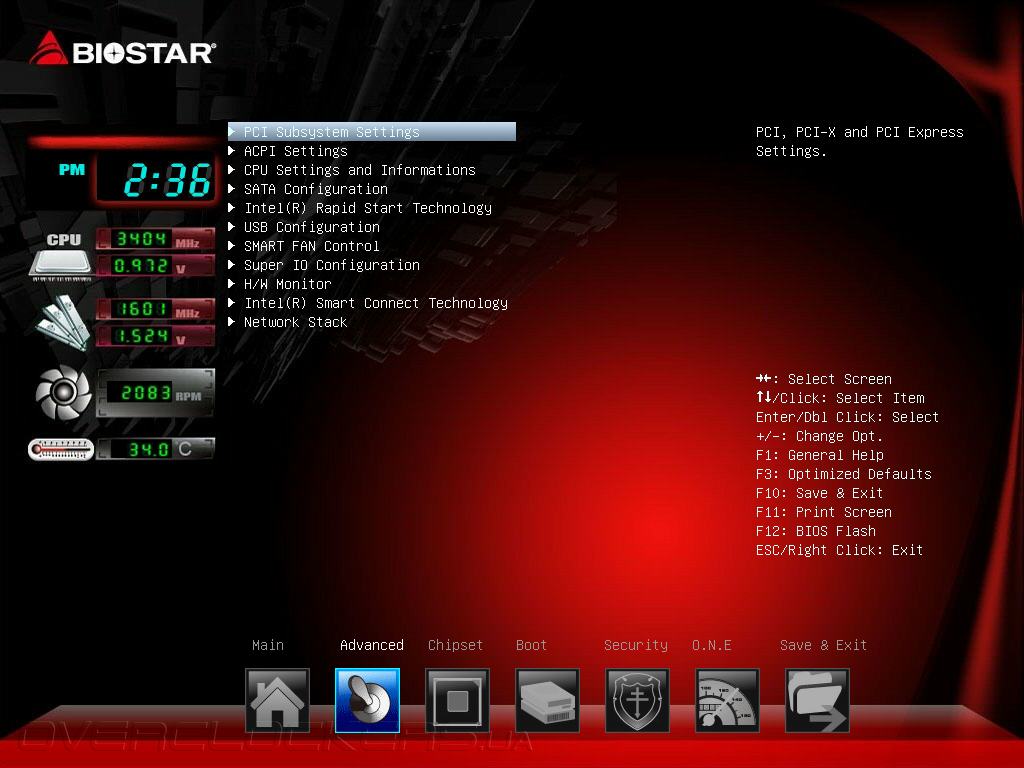

Основные настройки компонентов системы находятся в разделе Advanced.

UEFI Setup Biostar Hi-Fi Z87X 3D

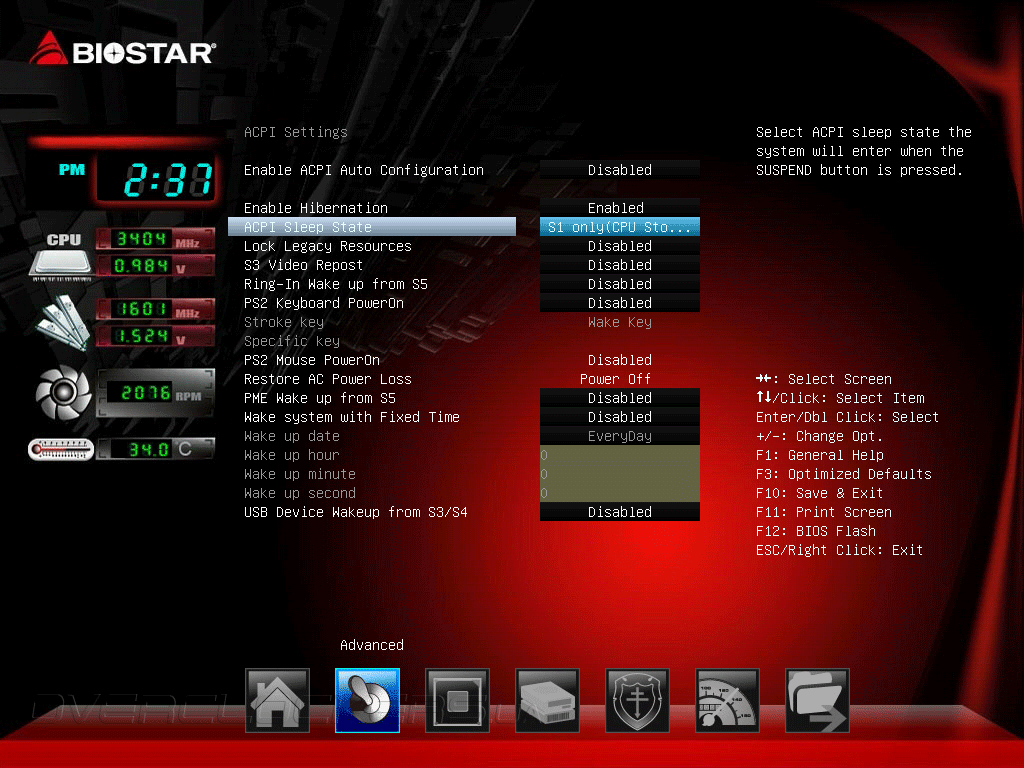

Структура меню, разделы и их содержание сильно напоминают таковые времён обычных BIOS, что видно на примере настроек ACPI.

UEFI Setup Biostar Hi-Fi Z87X 3D

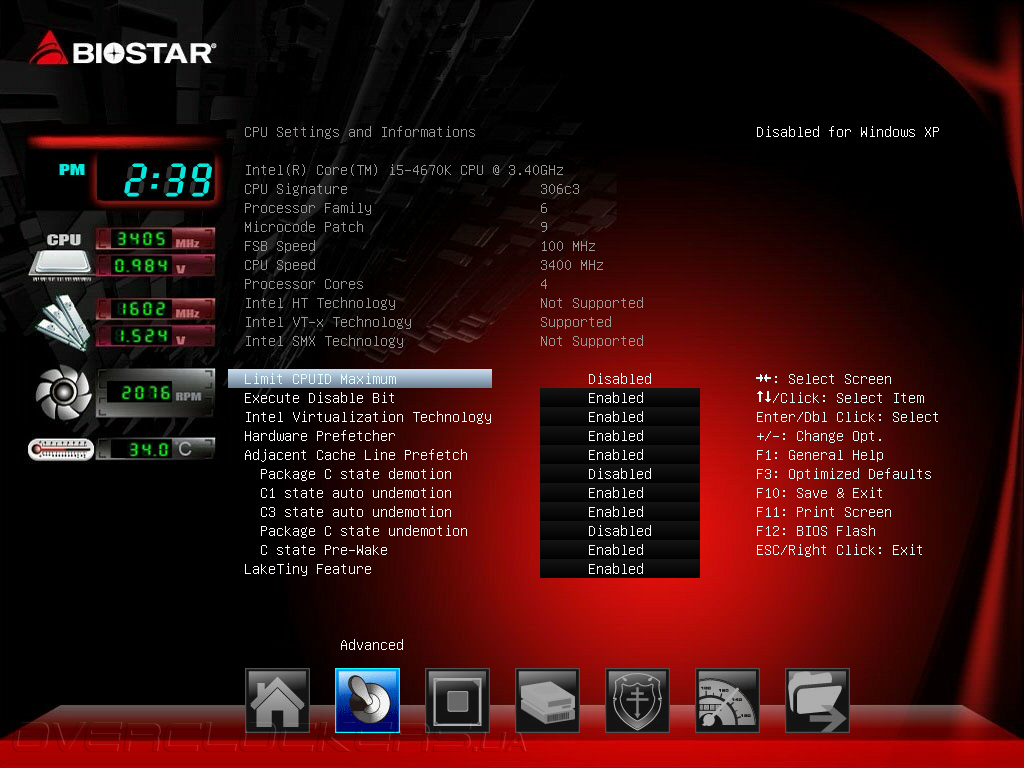

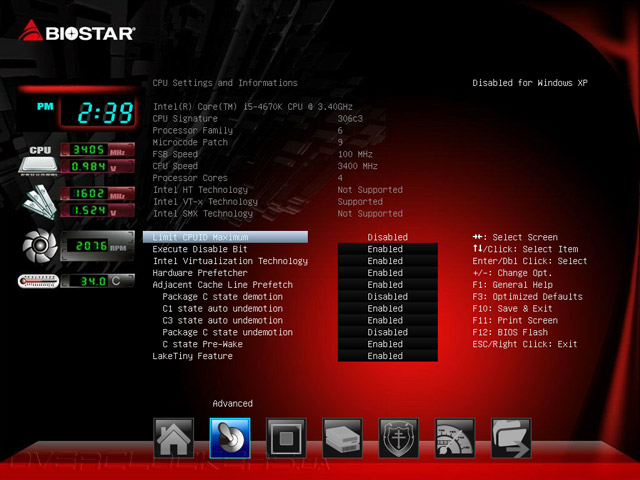

Следующий пункт — CPU Settings and Informations — показывает краткую, но правдивую информацию об используемом ЦП и варианты по его режимам работы.

UEFI Setup Biostar Hi-Fi Z87X 3D

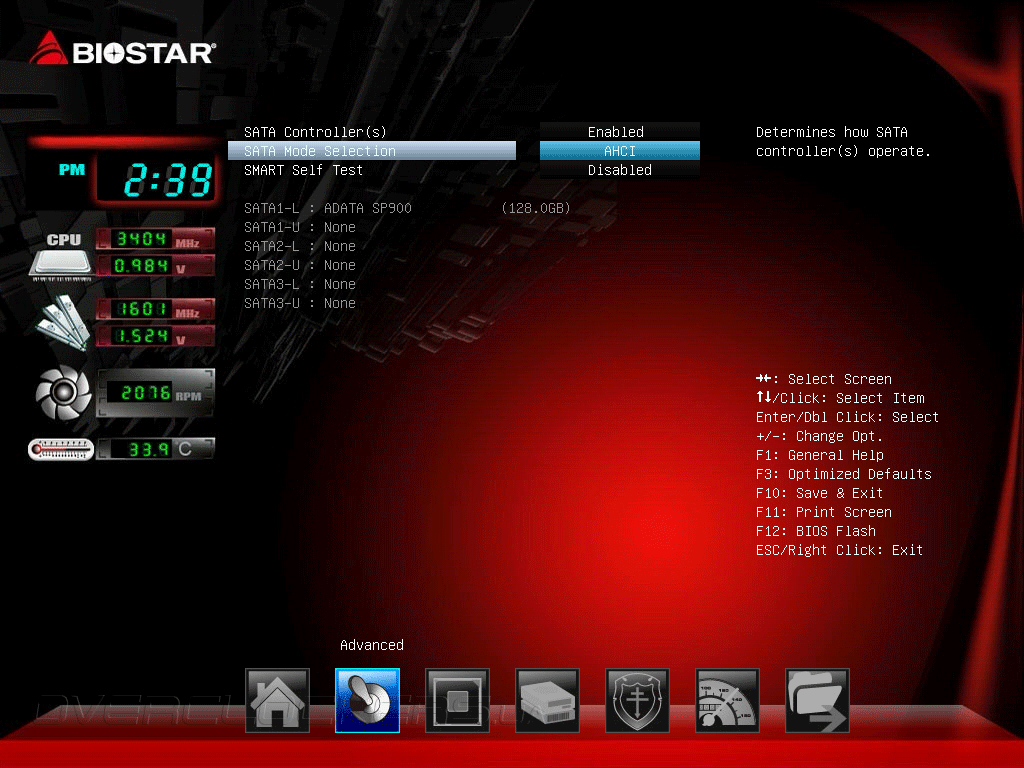

Некоторые пункты меню не теряют своего имени при их активации, другие, такие как SATA Configuration, оказываются безымянными, что может немного затруднить навигацию. Здесь всё еще можно вернуться к IDE-совместимому режиму работы накопителей.

UEFI Setup Biostar Hi-Fi Z87X 3D

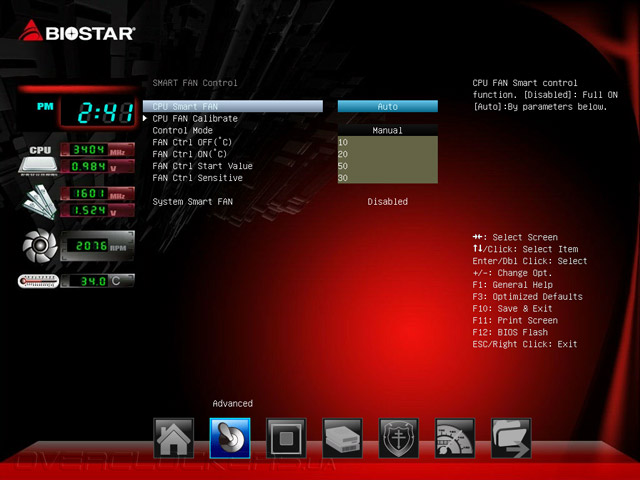

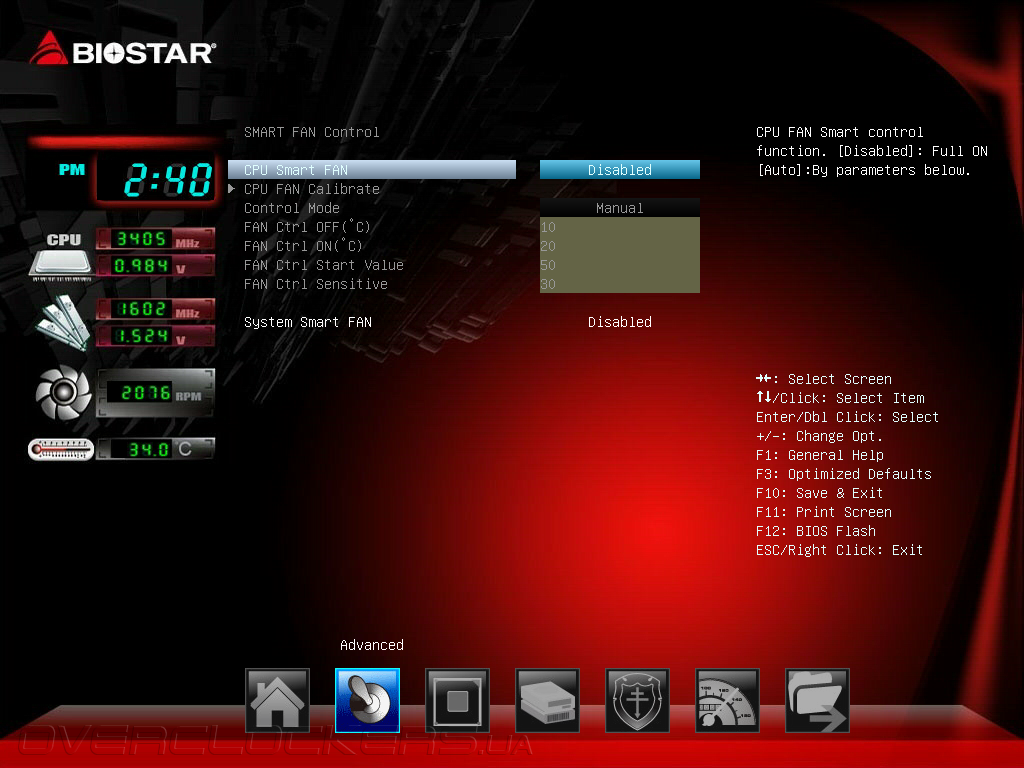

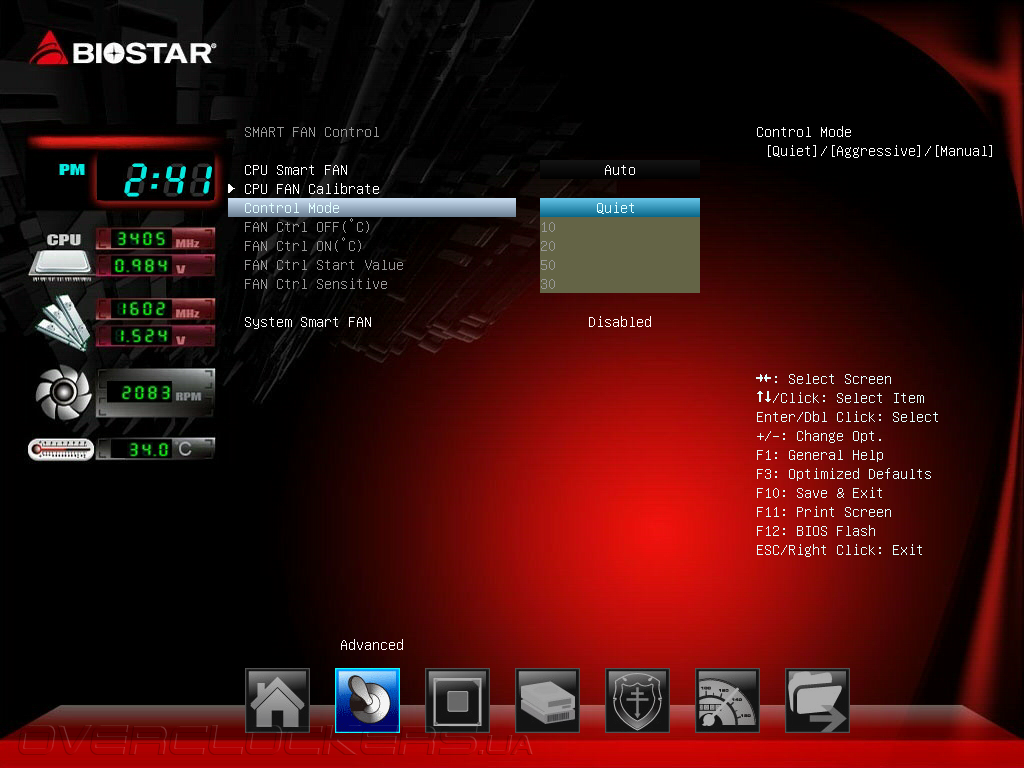

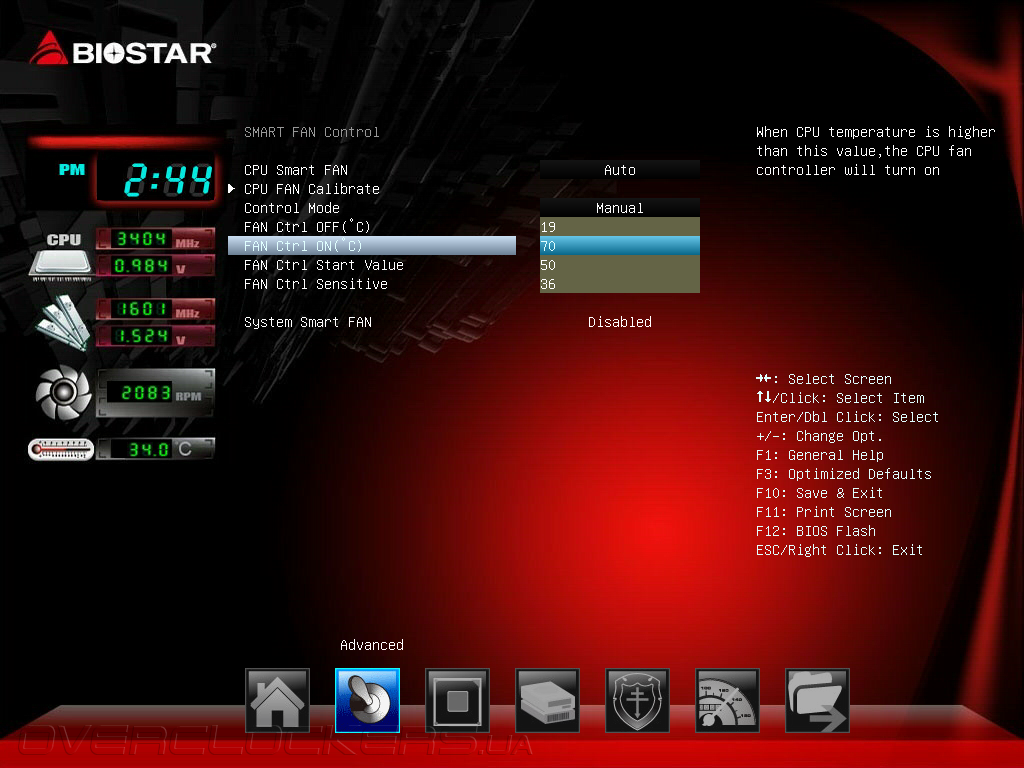

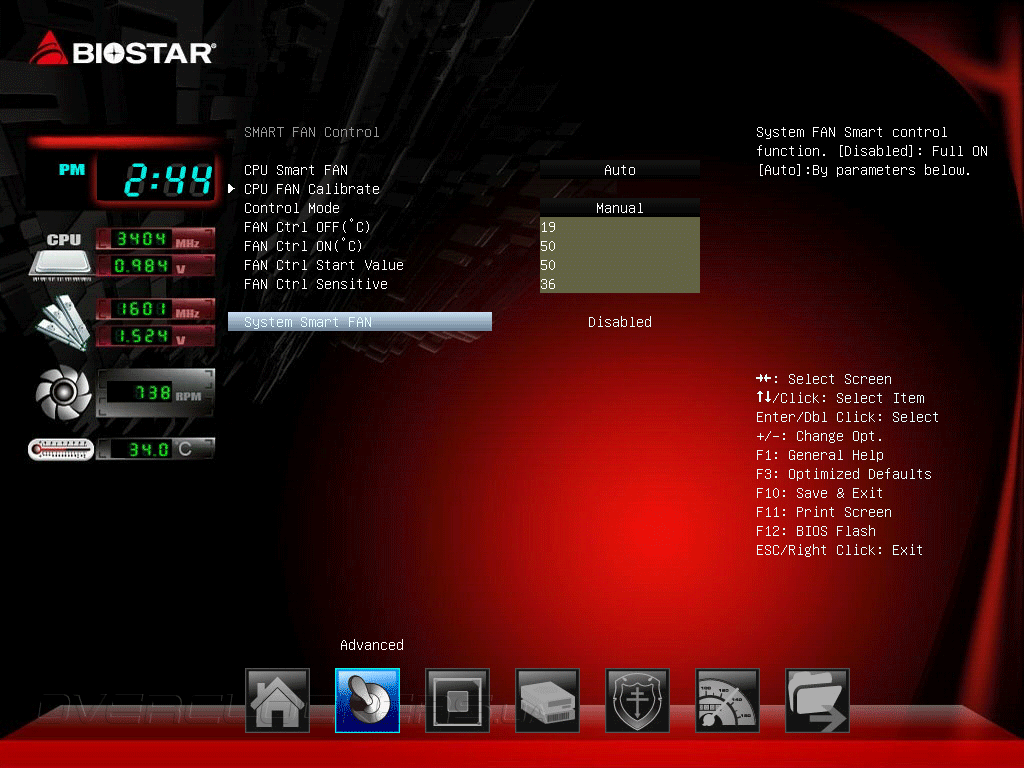

Обратимся к разделу Smart Fan Control. На плате размещен лишь один четырёхконтактный разъём вентилятора, который предназначен для подключения процессорного охладителя. Именно его работу можно, с определенным приближением к этому понятию, тонко настроить.

UEFI Setup Biostar Hi-Fi Z87X 3D

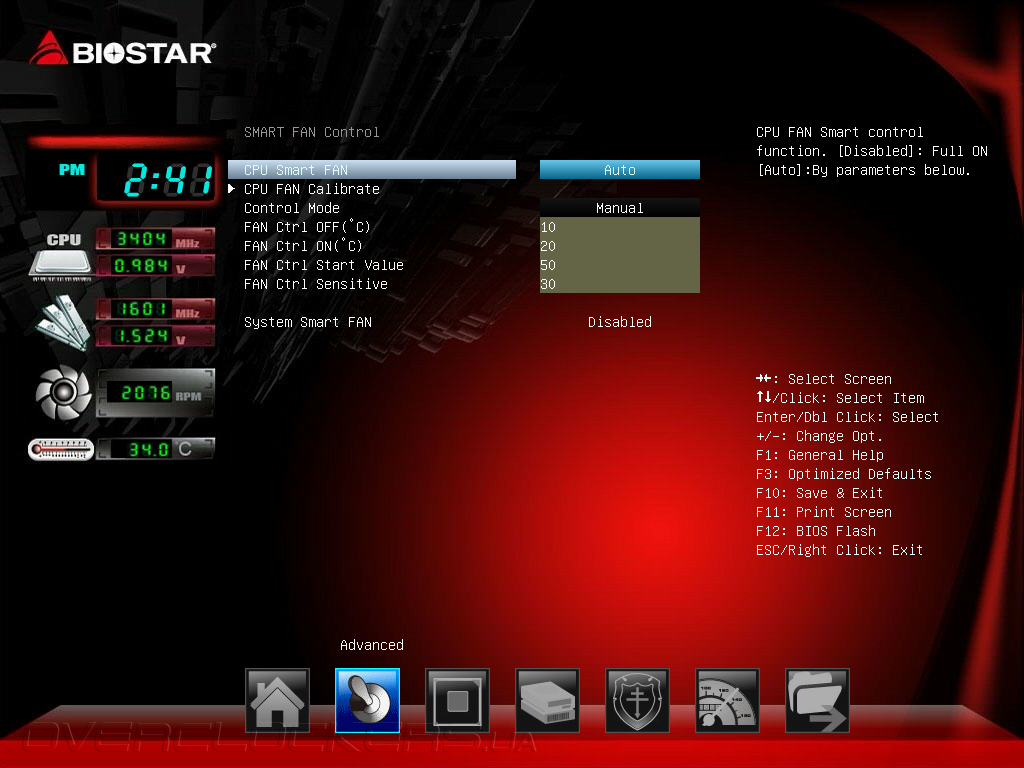

Для этого необходимо выбрать значение Auto для поля CPU Smart Fan. После чего активировать следующий пункт этого раздела — CPU Fan Calibrate. Будет запущен режим по тестированию используемого в системе вентилятора (он должен иметь четырёхконтактное исполнение).

UEFI Setup Biostar Hi-Fi Z87X 3D

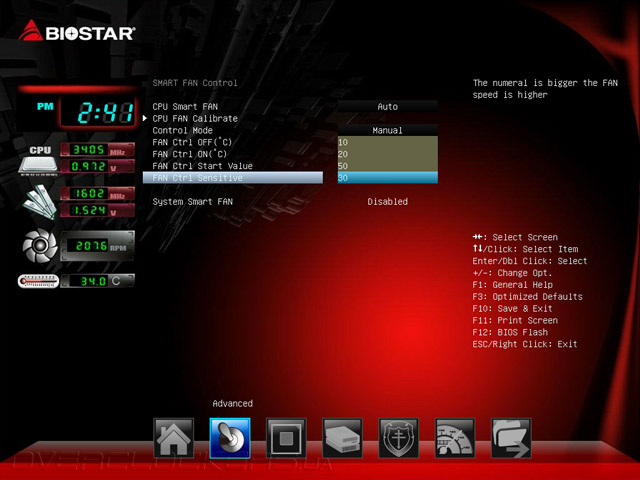

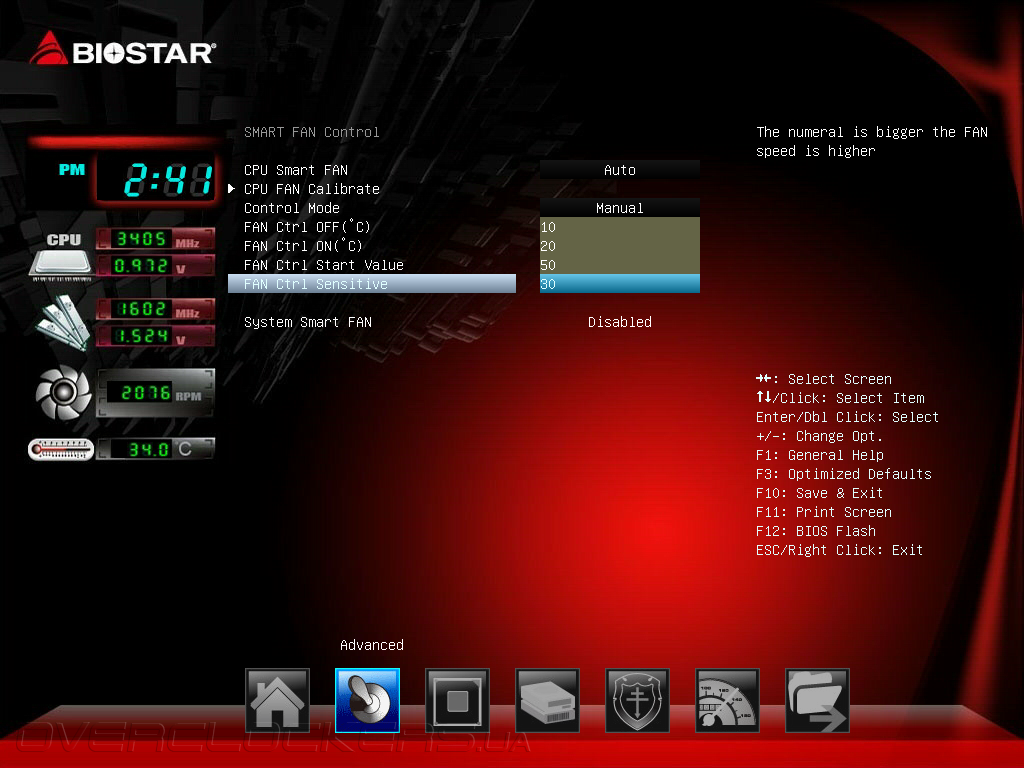

По завершению нам будут отображены значения Start Value и Sensitive, наиболее подходящие для нашего вентилятора (по мнению заложенного в UEFI алгоритма). Их необходимо запомнить (или записать) и потом самостоятельно (!) внести в соответствующие поля, расположенные чуть ниже.

UEFI Setup Biostar Hi-Fi Z87X 3D

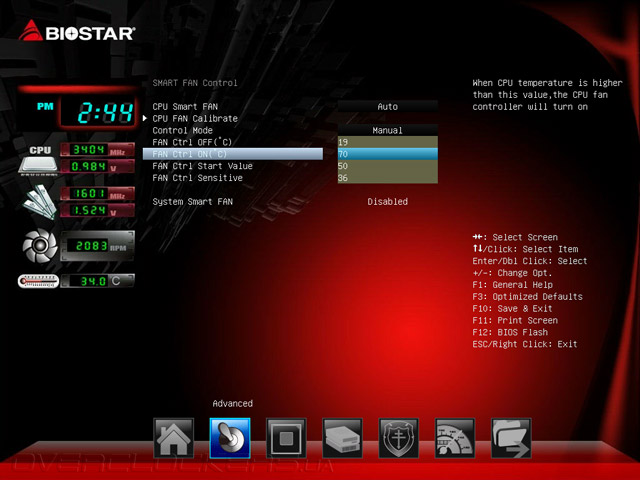

Благо, нам на отпуск даётся два пункта, где можно установить температуру включения и выключения вентилятора. Если с первым проблем нет, то максимальное второе значение составляет всего 19 °C, что вызывает лёгкое недоумение.

UEFI Setup Biostar Hi-Fi Z87X 3D

Такой механизм по укрощению процессорного охладителя сложно назвать дружелюбным, к тому же он как для 2013 года выглядит крайне архаичным. Также разработчики предусмотрели два готовых профиля. При выборе Quiet обороты нашего вентилятора понижались до вполне комфортных 750 об/мин, а при возрастании нагрева процессора исправно повышались.

UEFI Setup Biostar Hi-Fi Z87X 3D

Следующий пункт, кроме как улыбку, ничего не вызывает. Остальные охладители системы подключаются к одному из четырёх разъемов, имеющих трёхконтактное исполнение. Тонкую настройку их работы (всех сразу?) нам предлагают выполнять методом ШИМ. На поверку никаких изменений в работе вентилятора выявлено не было, что вполне логично.

UEFI Setup Biostar Hi-Fi Z87X 3D

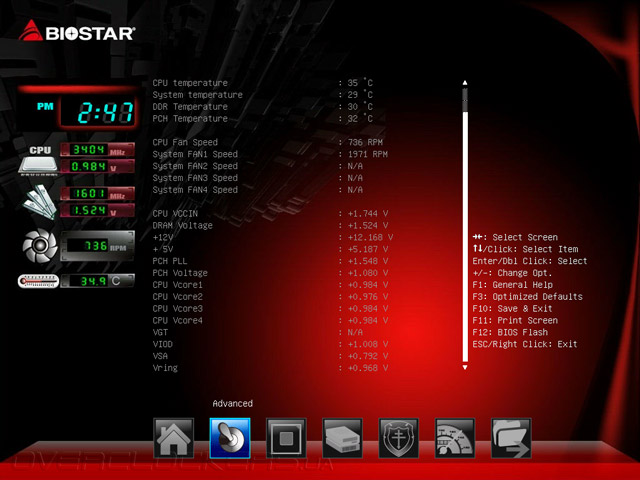

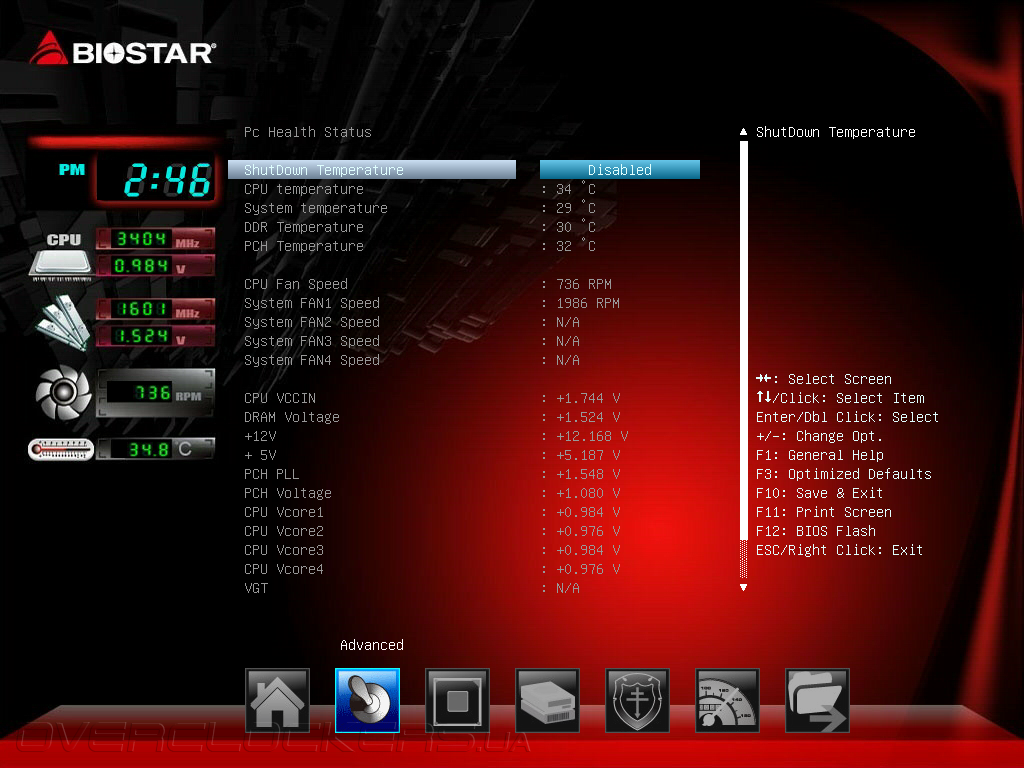

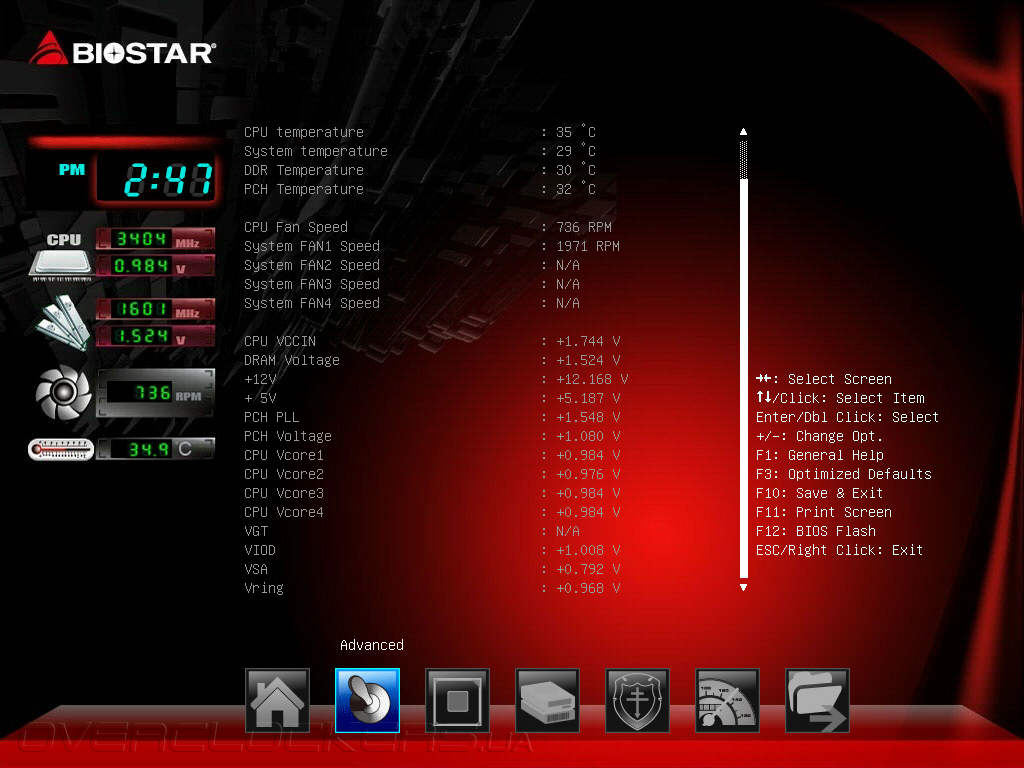

H/W Monitor при погружении трансформируется в Pc Health Status. Количество отображаемых параметров приятно удивляет. Теперь становится понятным — термометр слева символизирует температуру процессора, эти же цифры отображаются на POST-индикаторе во время работы системы.

UEFI Setup Biostar Hi-Fi Z87X 3D

UEFI Setup Biostar Hi-Fi Z87X 3D

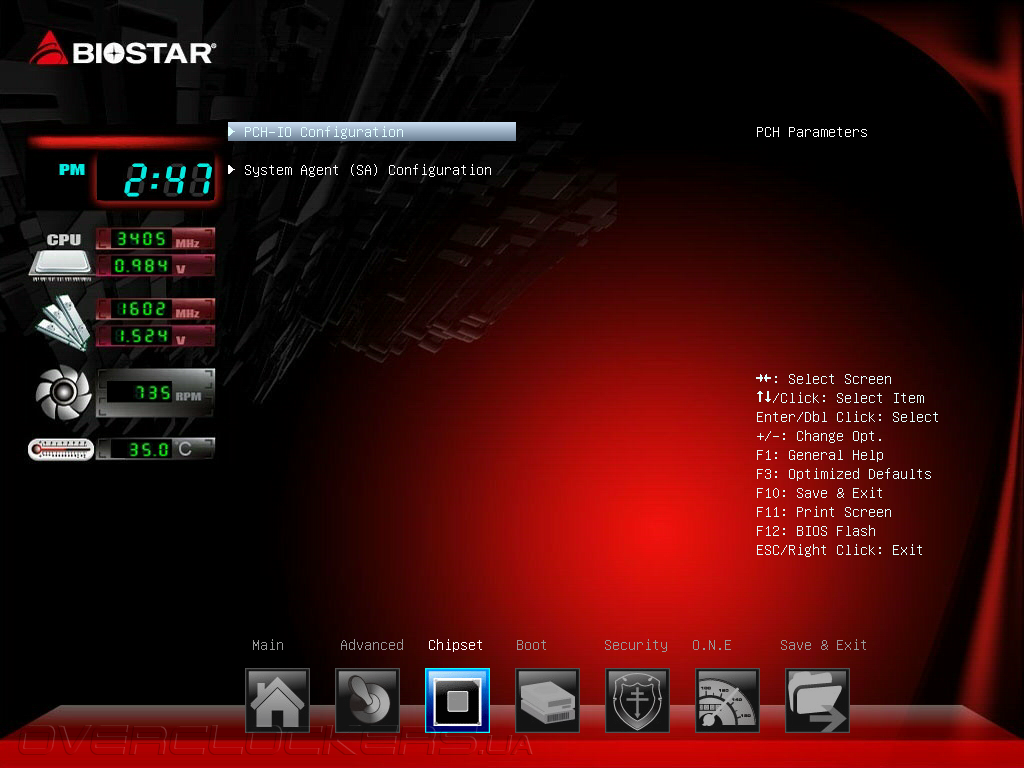

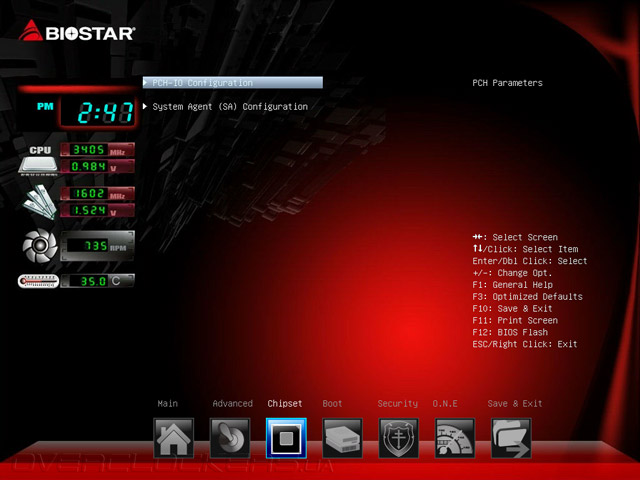

Перейдём к следующему разделу UEFI — Chipset.

UEFI Setup Biostar Hi-Fi Z87X 3D

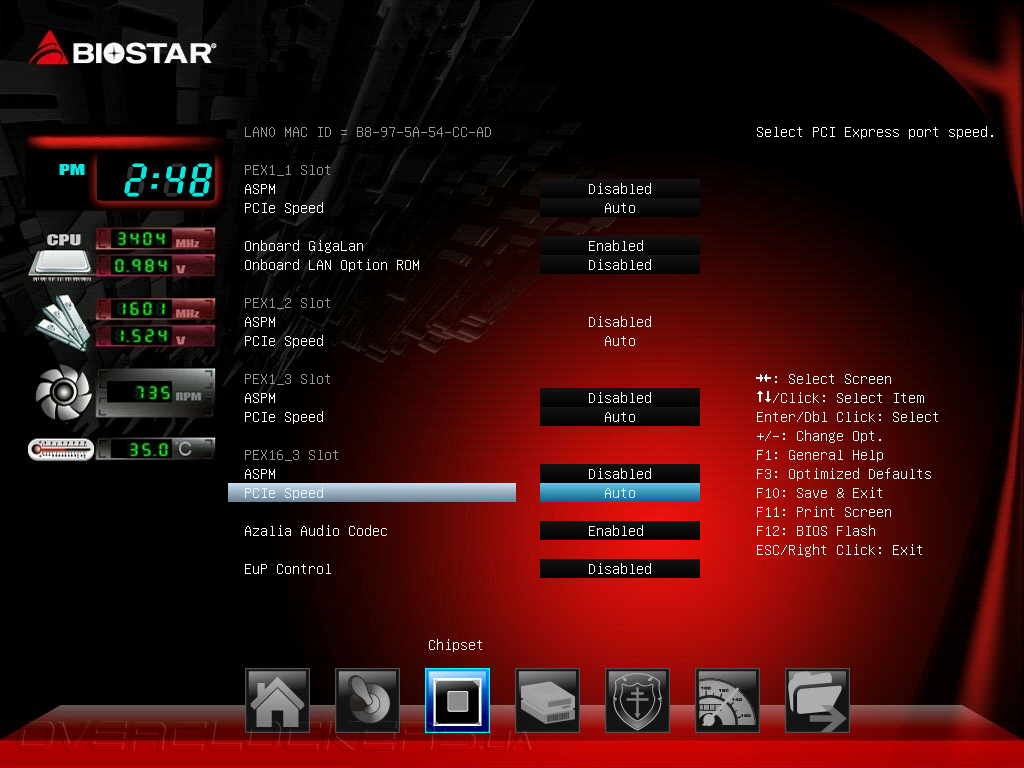

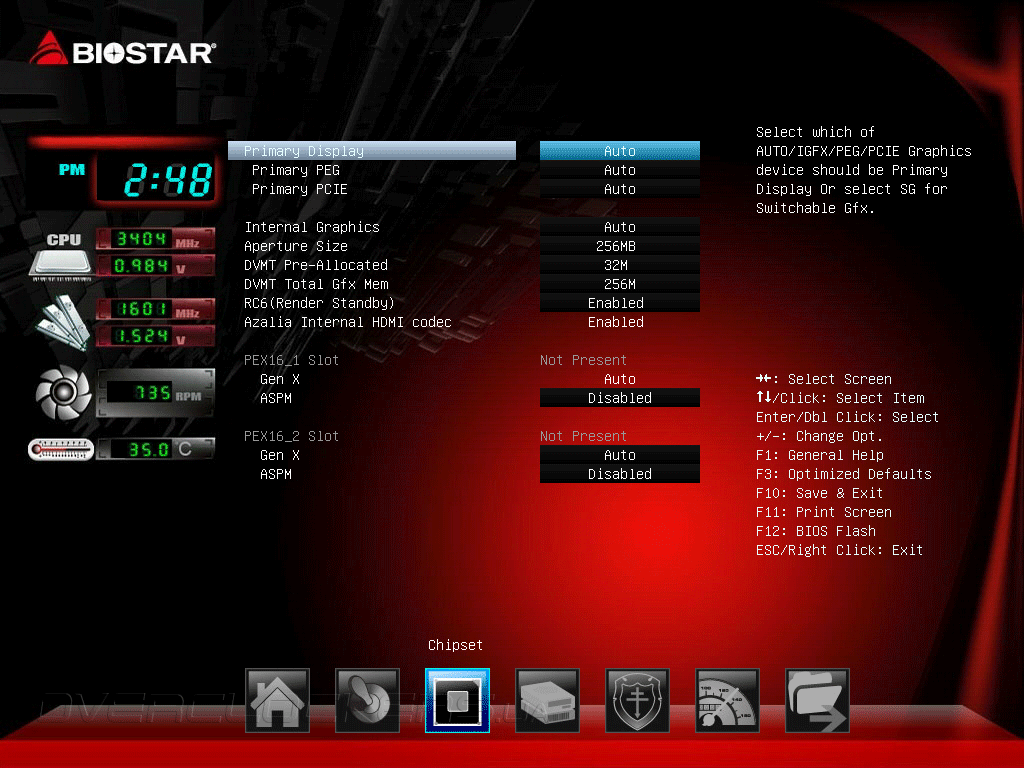

Благодаря классической структуре, здесь сосредоточились настройки как чипстета, так и «системного агента».

UEFI Setup Biostar Hi-Fi Z87X 3D

UEFI Setup Biostar Hi-Fi Z87X 3D

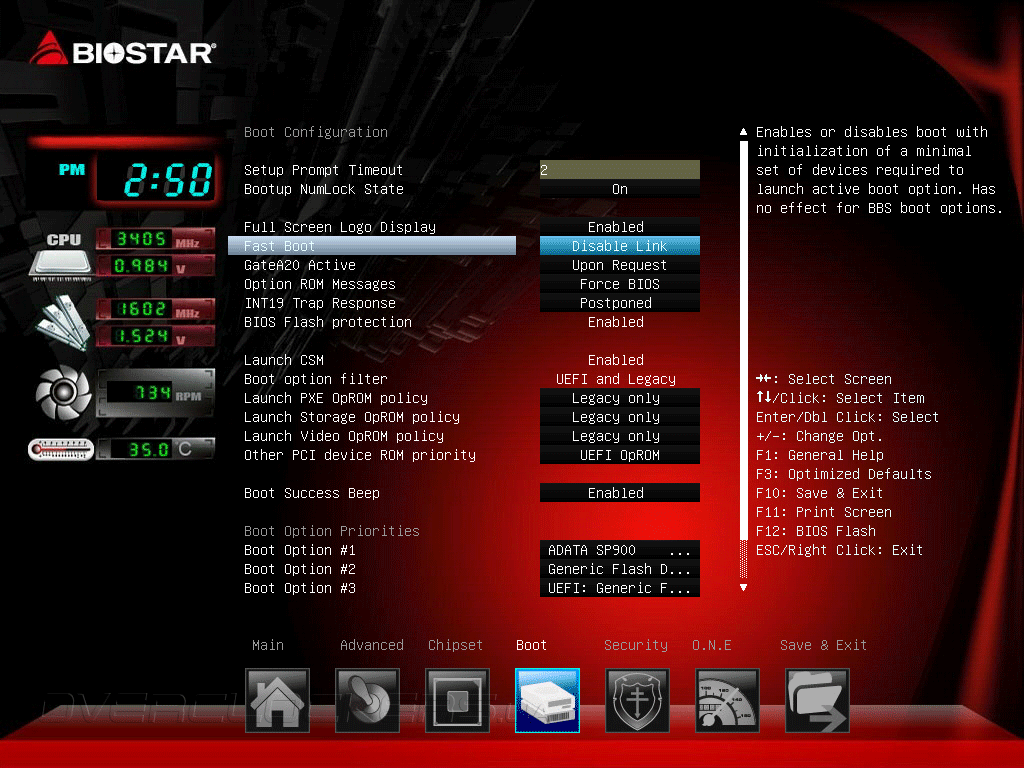

Дальше по списку идёт вкладка Boot. Fast Boot отключён, но процедура прохождения POST и загрузки ОС довольно быстрая, учитывая заложенный Timeout Prompt в две секунды.

UEFI Setup Biostar Hi-Fi Z87X 3D

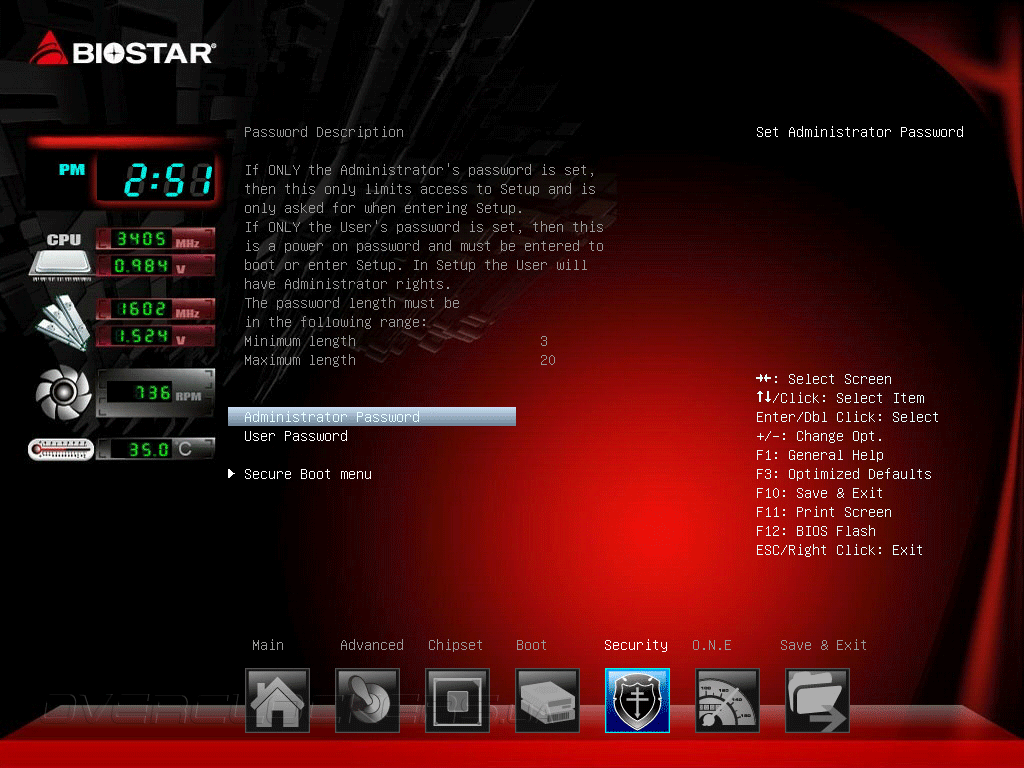

Раздел Security практически ничем не отличается от виденных реализаций других производителей.

UEFI Setup Biostar Hi-Fi Z87X 3D

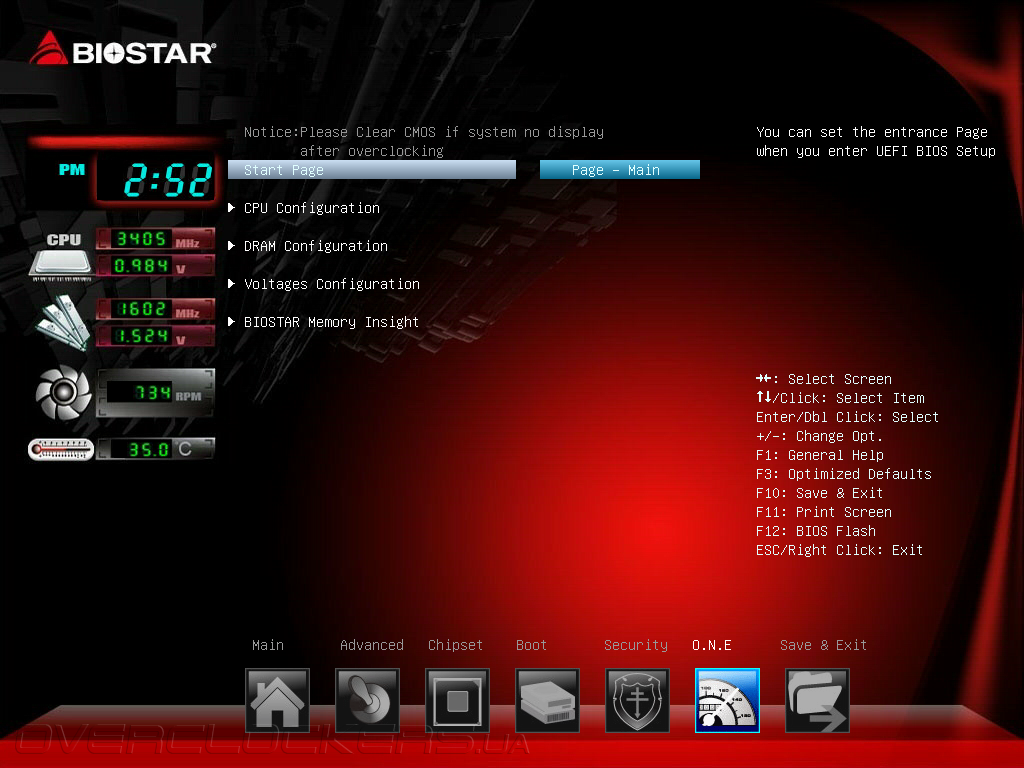

Тонкие настройки системы сосредоточены в разделе O.N.E. Для удобства, в качестве стартовой страницы можно выбрать именно эту (или любую другую). Оповещение вверху раздела заблаговременно призывает нас не забывать сбрасывать настройки при помощи перемычки в случае неудачного разгона.

UEFI Setup Biostar Hi-Fi Z87X 3D

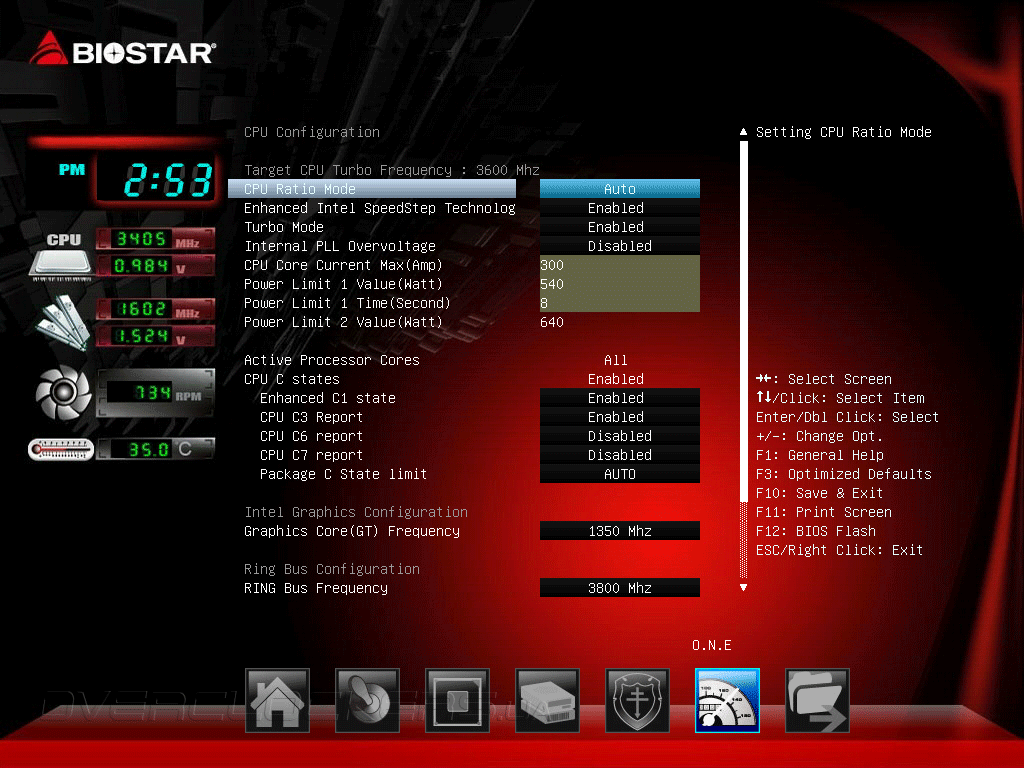

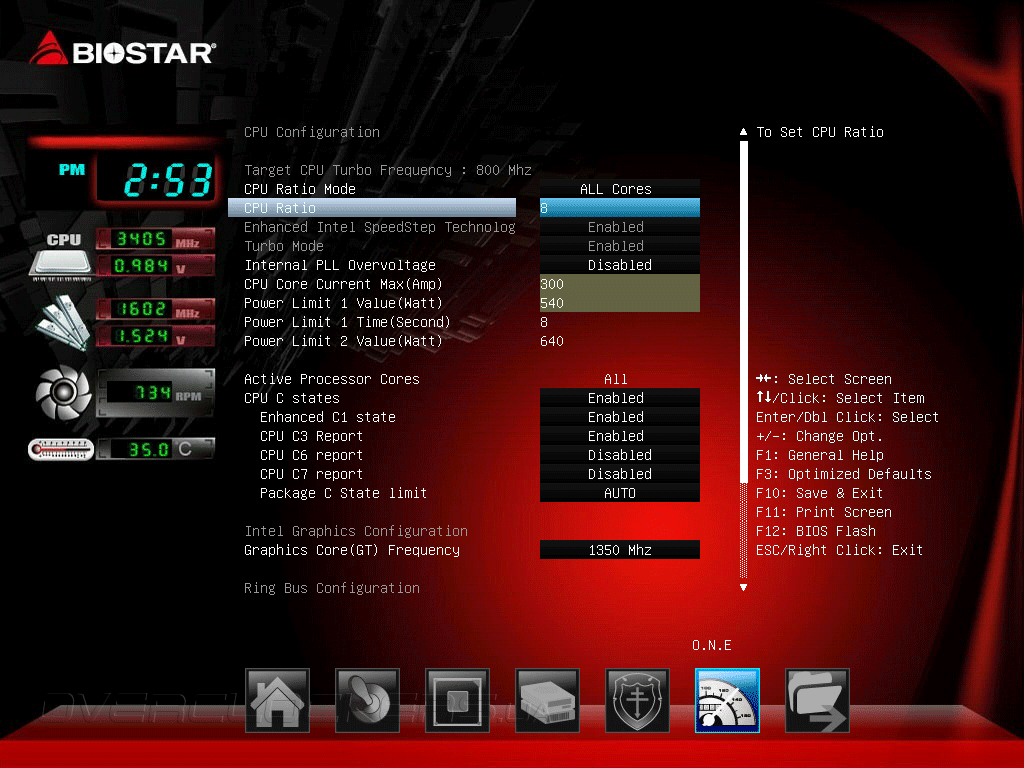

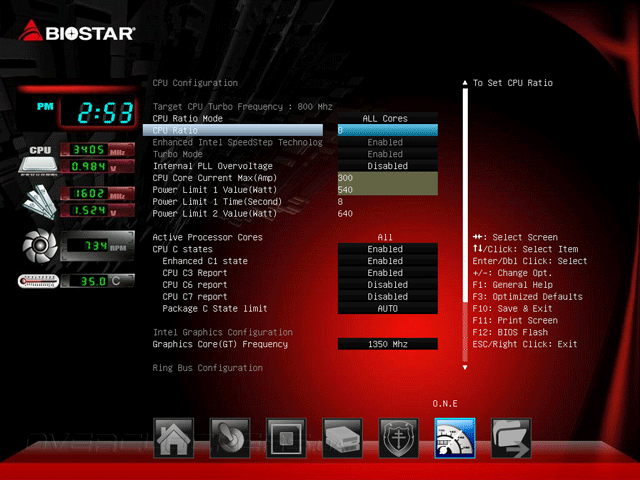

Структура раздела делит компоненты и их настройки по разным вкладкам. Первая из них — CPU Configuration — целиком посвящена процессору.

Множитель процессора можно установить в положения Auto, All Cores, Per Core и Fixed.

UEFI Setup Biostar Hi-Fi Z87X 3D

UEFI Setup Biostar Hi-Fi Z87X 3D

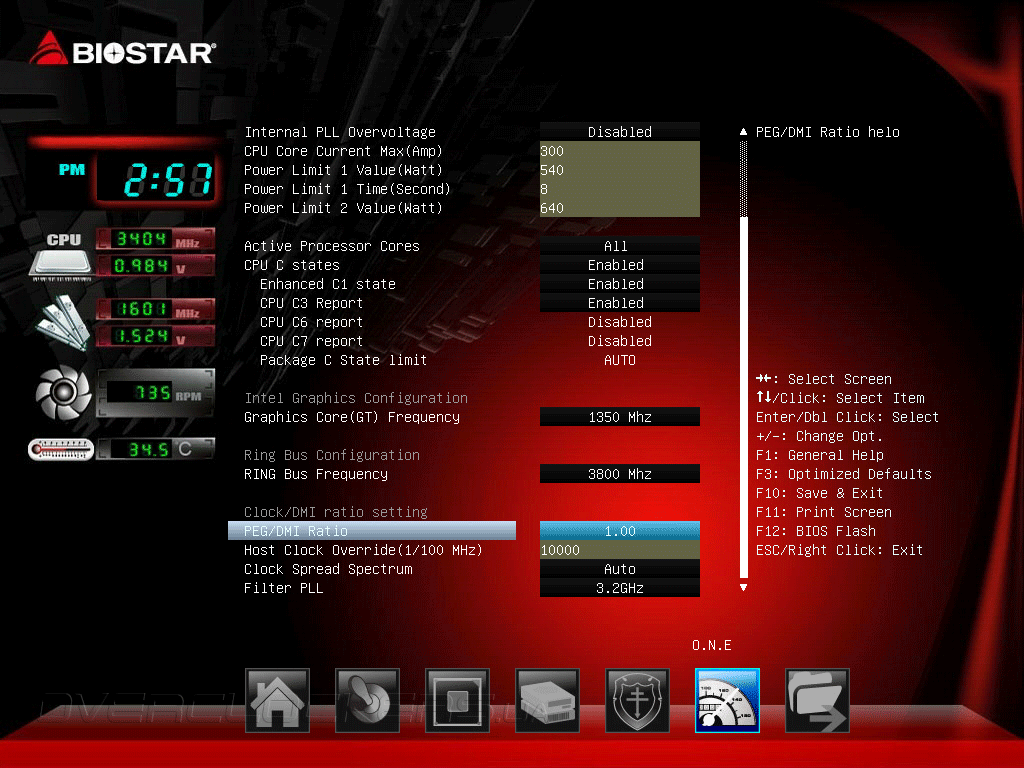

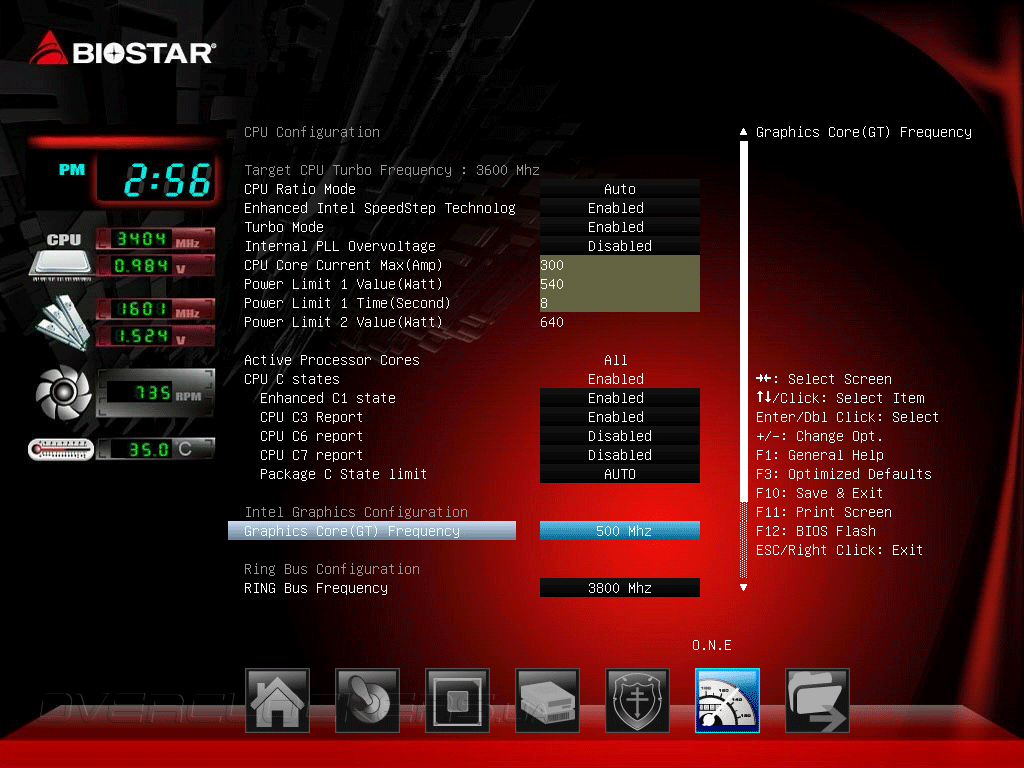

Далее следуют пункты, отвечающие за работу расширенных методов увеличения быстродействия, пределы мгновенной мощности (что выставлены с огромным запасом), установки энергосберегающих технологий.

За ними — настройка частотного режима графического ядра Intel.

UEFI Setup Biostar Hi-Fi Z87X 3D

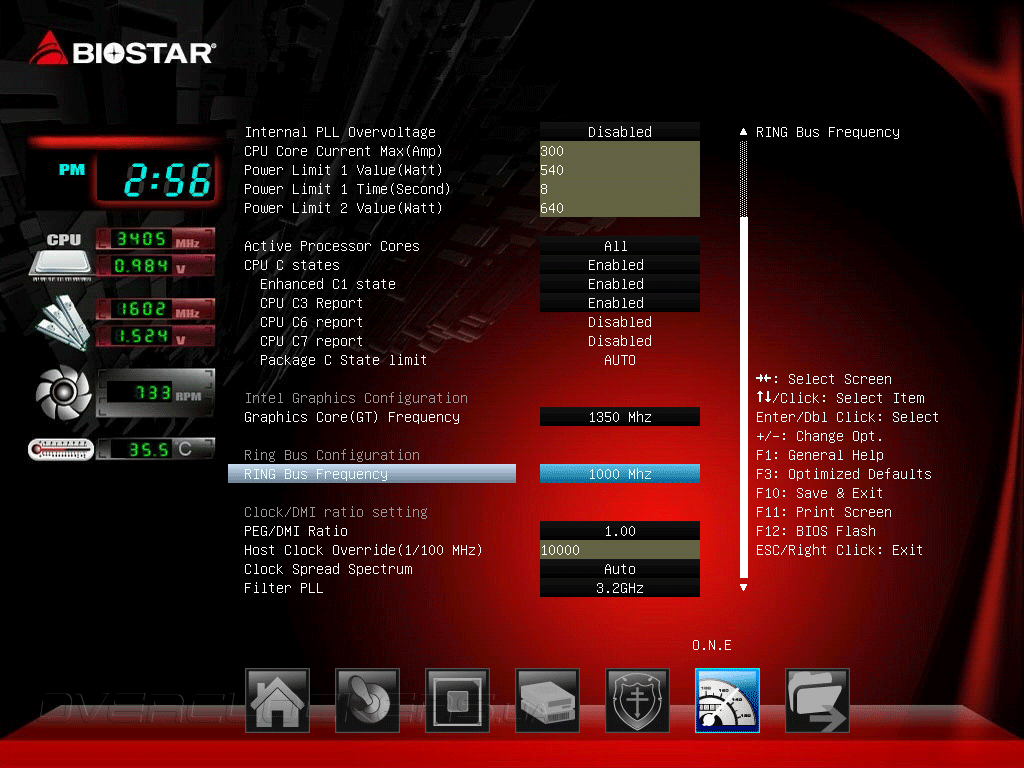

Частота Uncore-части ЦП в понимании инженеров Biostar должна именоваться как Ring Bus Frequency.

UEFI Setup Biostar Hi-Fi Z87X 3D

Завершает раздел настройка Host Clock и методы по стабилизации её работы.

UEFI Setup Biostar Hi-Fi Z87X 3D

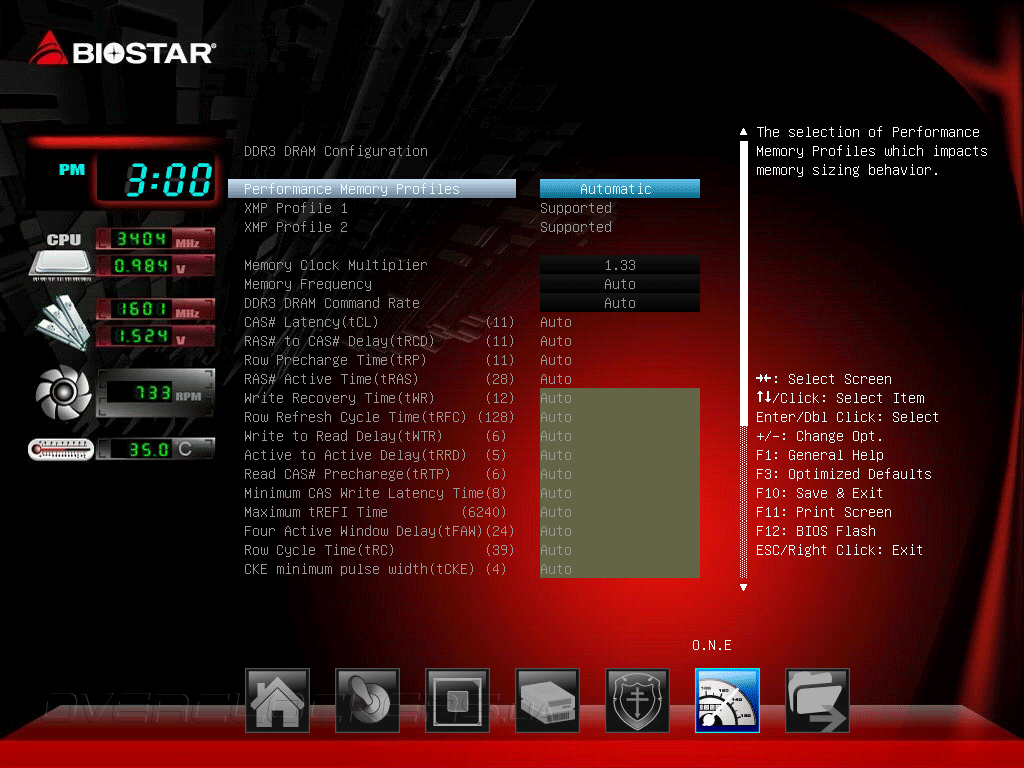

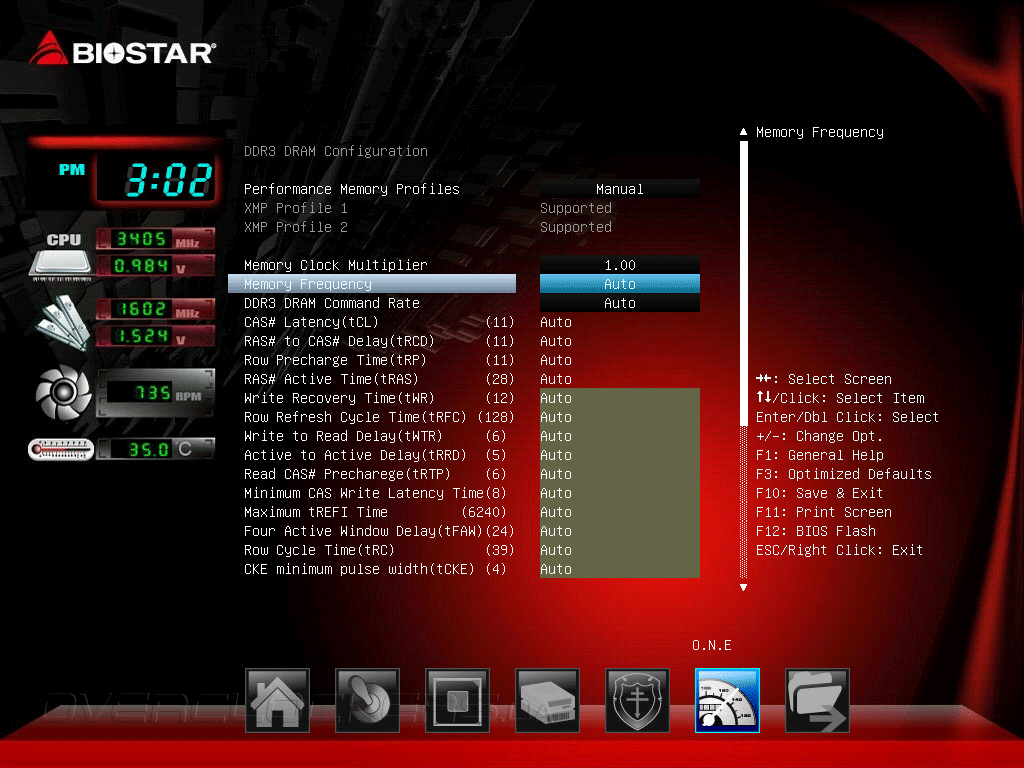

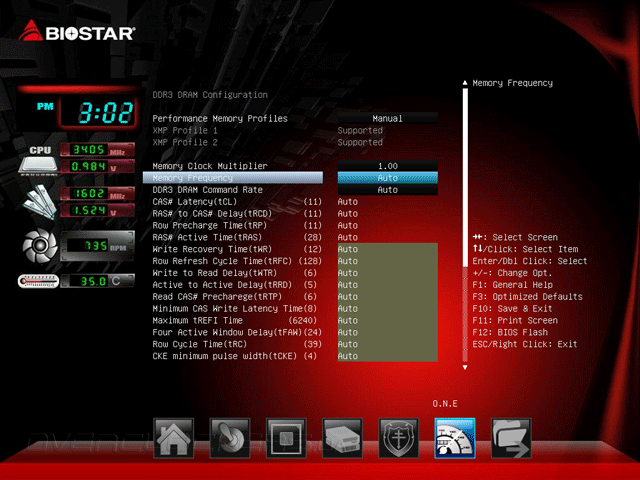

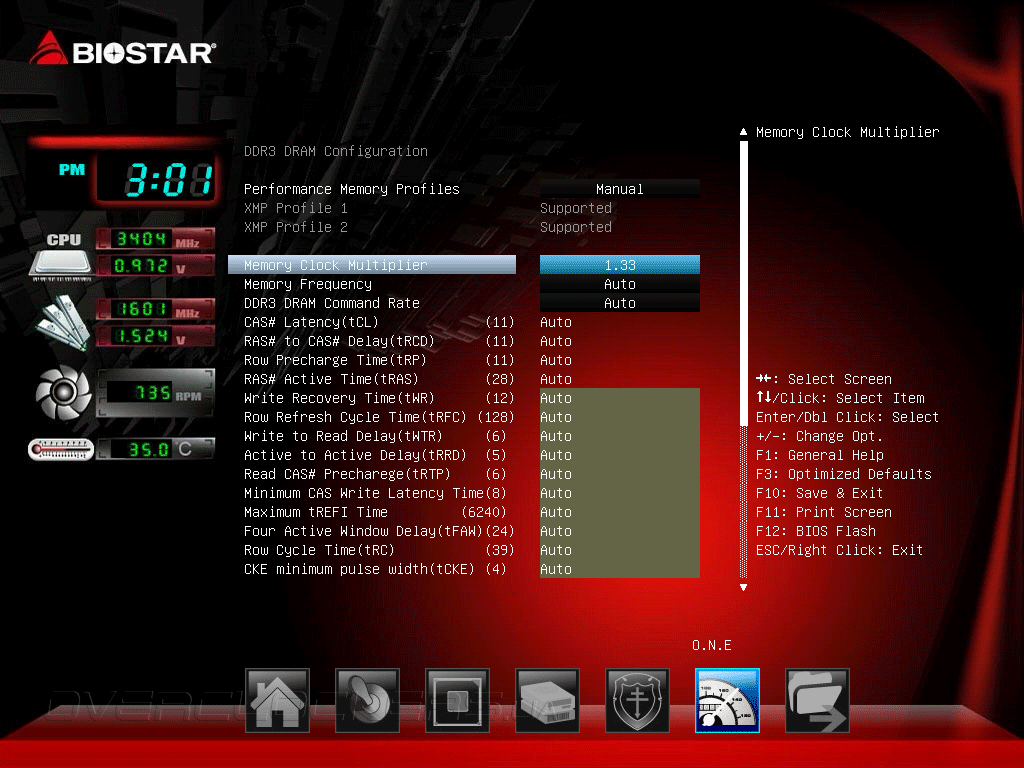

При входе в DRAM Configuration её название трансформируется в DDR3 DRAM Configuration. В первом же пункте нам предлагают выбор из Automatic, Manual, либо активации XMP-профиля в качестве сценария функционирования всей подсистемы памяти. Работа с XMP оказалась почти корректной, пришлось лишь вручную повышать напряжение контроллера до рекомендованного производителем модулей уровня.

UEFI Setup Biostar Hi-Fi Z87X 3D

Тонкие настройки не такие богатые как у других производителей, но их более чем достаточно для обычного пользователя.

UEFI Setup Biostar Hi-Fi Z87X 3D

UEFI Setup Biostar Hi-Fi Z87X 3D

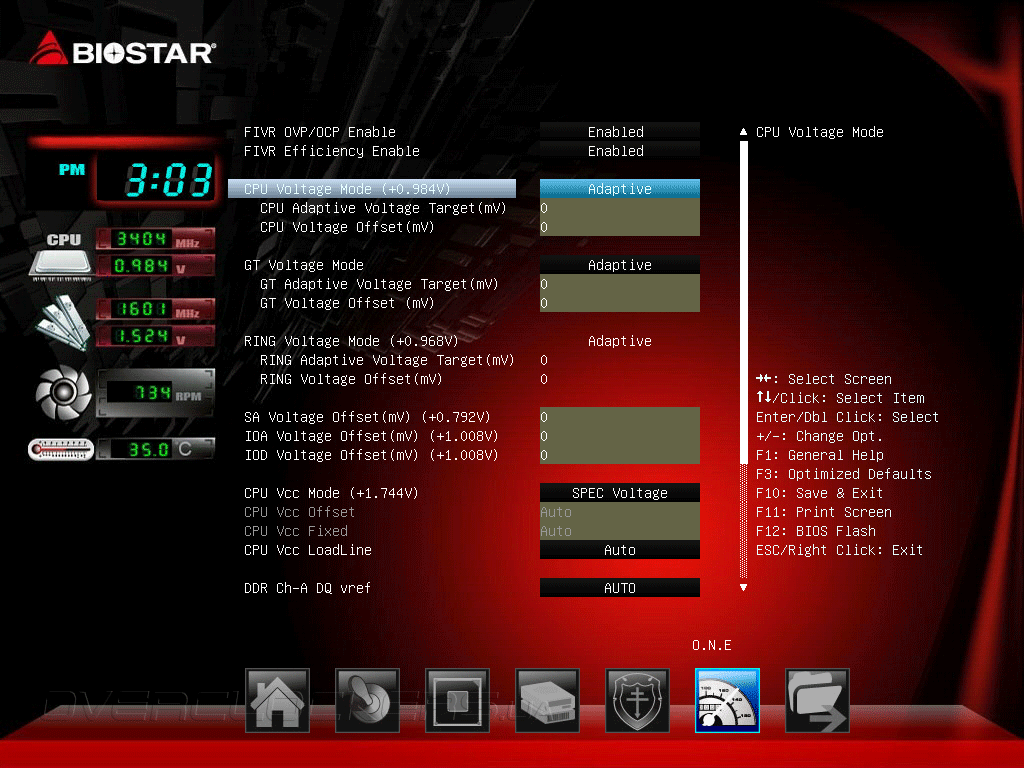

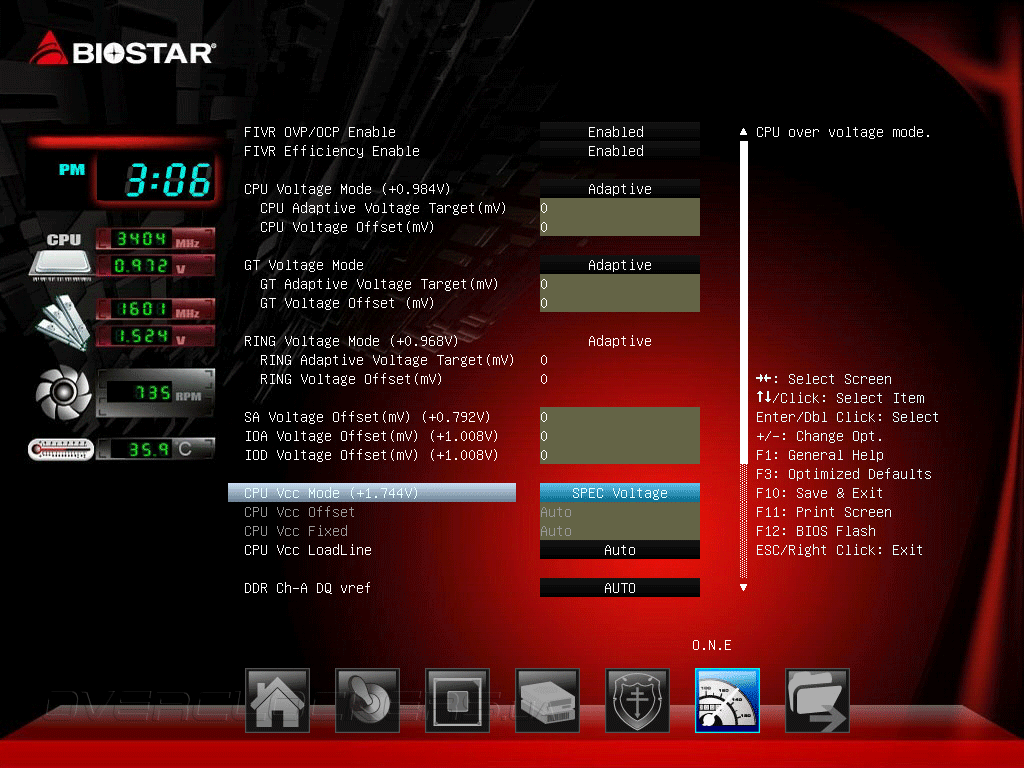

Voltage Configuration содержит внутри все необходимые механизмы по управлению напряжениями на различных блоках системы. Отдельно хочется отметить способность отображать буквально все напряжения в режиме реального времени, что недоступно более именитым конкурентам.

UEFI Setup Biostar Hi-Fi Z87X 3D

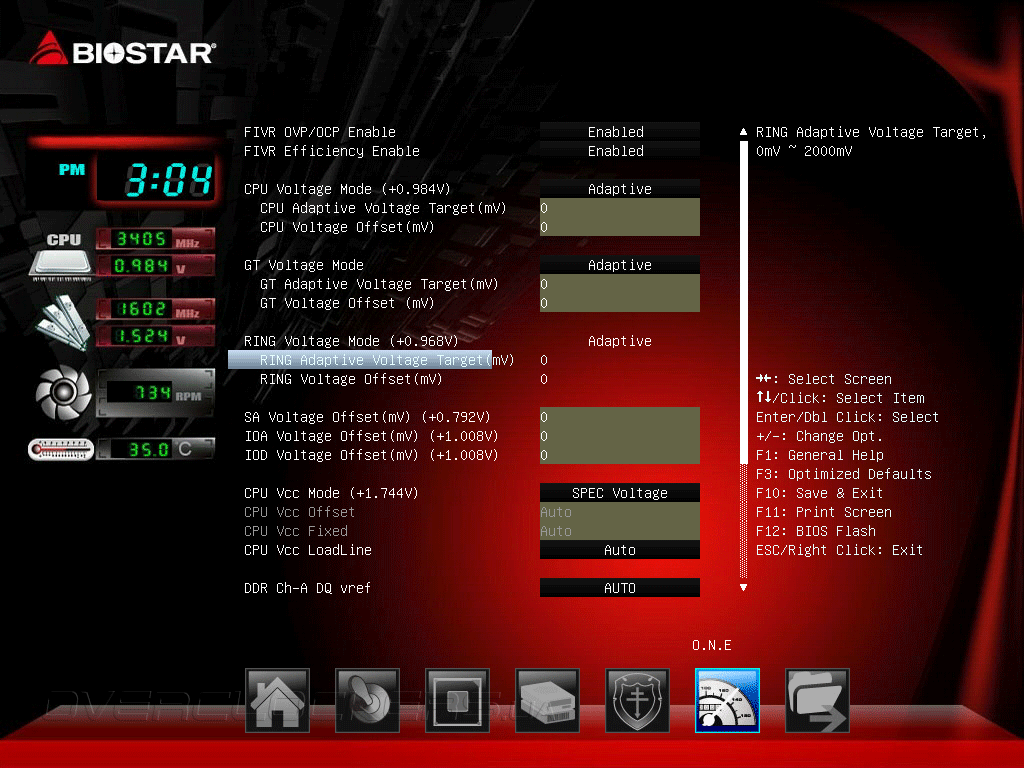

Из режимов установки работы блоков напряжений лишь два из привычных для нас четырёх доступны к использованию — Adaptive (в него и включен традиционный Offset) и Override. Auto режима нет, вместо него установлен в явном виде именно Adaptive.

UEFI Setup Biostar Hi-Fi Z87X 3D

Лишь Vcc имеет широкие настройки, в том числе и магическое Auto.

UEFI Setup Biostar Hi-Fi Z87X 3D

Настроек превеликое множество, важно, чтобы декларативность количества не сказалось на итоговом качестве. Возможности платы по разгону будут изучены немного позже. Не будем перегружать обзор многочисленными скриншотами, и сведём все важные параметры в единую таблицу.

Параметр Диапазон регулировки Шаг
Host Clock Override (10 кГц) 8000–30000 1
Filter PLL Frequency 3.2 GHz/1.6 GHz
Internal PLL Overvoltage Disabled/Enabled
CPU Ratio (Multiplier) 8–80 1
CPU Override Voltage Target (мВ) 0–1850 1
CPU Vcc (Fixed/SPEC/Auto) (B) 1,5–2,65 0,01
CPU Vcc Load-Line (%) Auto/Disabled/100/75/50/25
Ring Bus Frequency (100 кГц) 1000–8000 100
Ring Override Voltage Target (мВ) 0–2000 1
Memory Frequency (МГц) 1400–2800, 1066–2933 200, 266
DRAM Voltage (B) 1,3–2,292 ~0,0125
SA Voltage Offset (мВ) –1000...+1000 1
PCH Voltage (В) 0,65–1,365 0,005
PCH PLL (В) 1,1–1,815 0,005
Graphics Core(GT) Frequency (МГц) 500–3000 50
GT Override Voltage Target (мВ) 0–2000 1

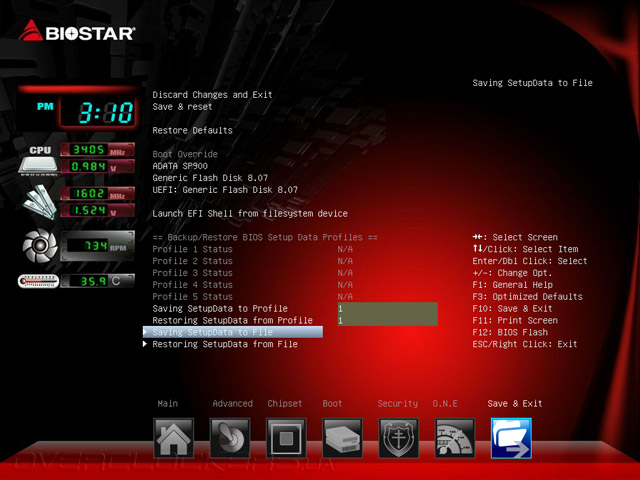

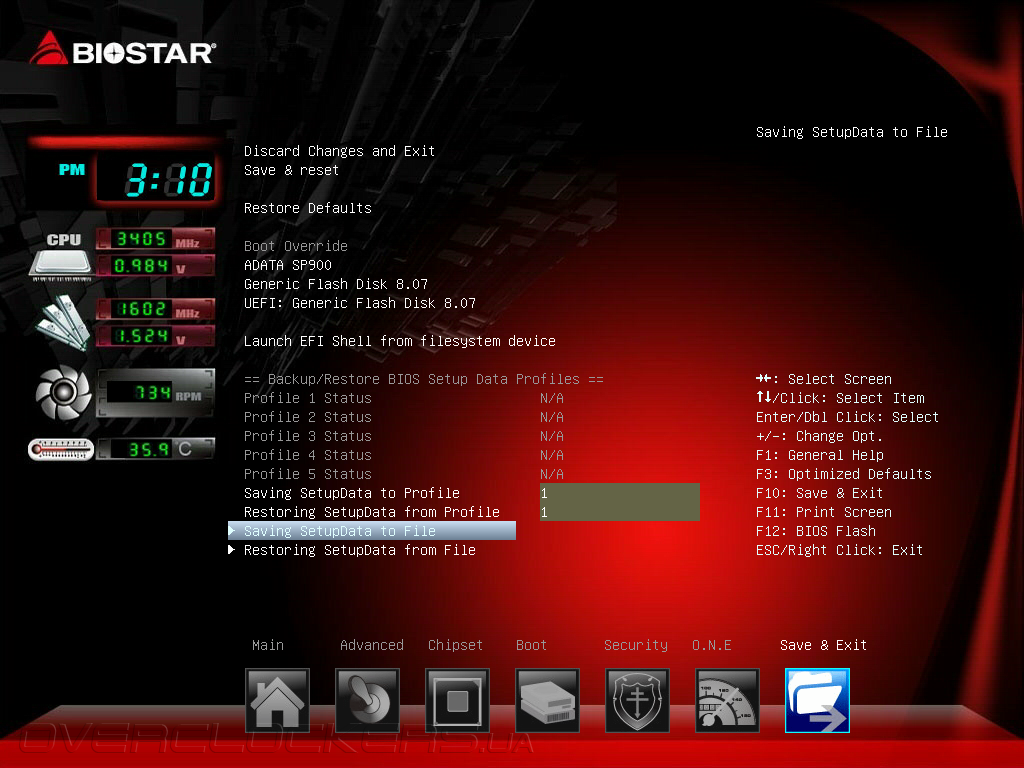

В завершении UEFI остаётся раздел Save & Exit, который помимо своего прямого назначения обладает механизмом по сохранению профилей с текущими настройками UEFI в один из пяти слотов. Имя при этом задать нельзя, отображается лишь дата сохранения. Если вам требуется более, чем пять профилей — можно воспользоваться съёмным носителем.

UEFI Setup Biostar Hi-Fi Z87X 3D

В целом, явных нареканий к возможностям UEFI нет, лишь по настройкам вентилятора на данный момент есть претензии. Существует призрачная вероятность улучшения положения за счёт фирменных программных решений.


Комплектное ПО

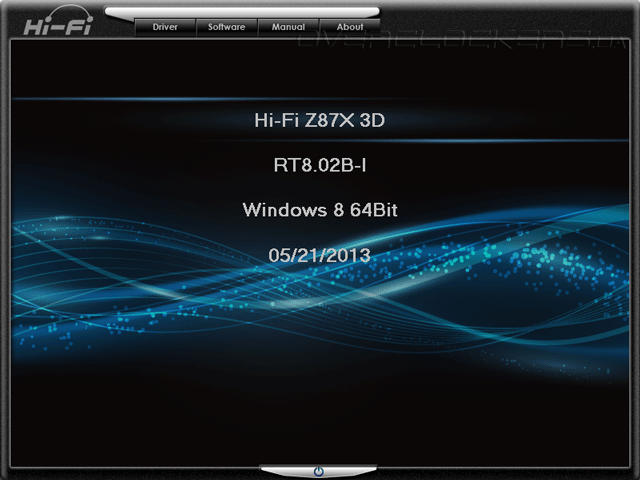

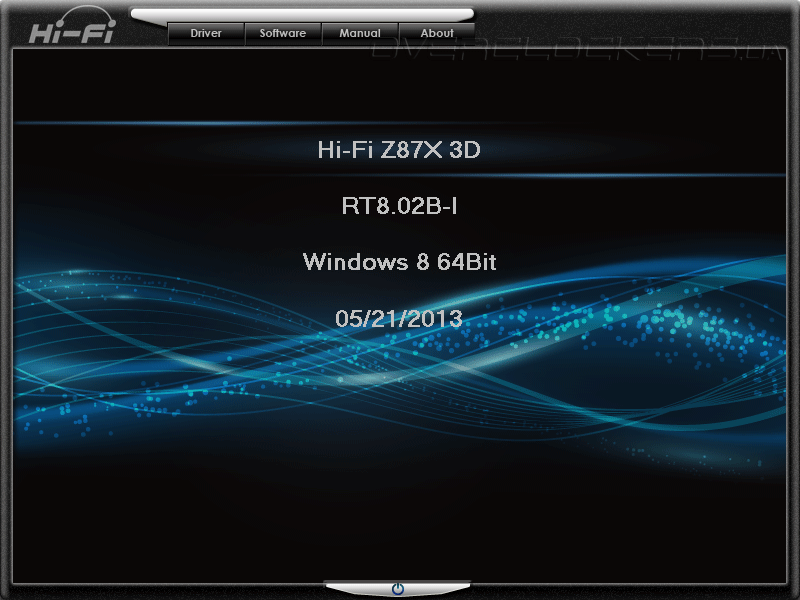

Стилистика интерфейса диска поддержки также не претерпела изменений. Во вкладке, посвящённой установке драйверов, появился мастер, который исключает необходимость поштучной инсталляции.

Biostar Hi-Fi Z87X 3D

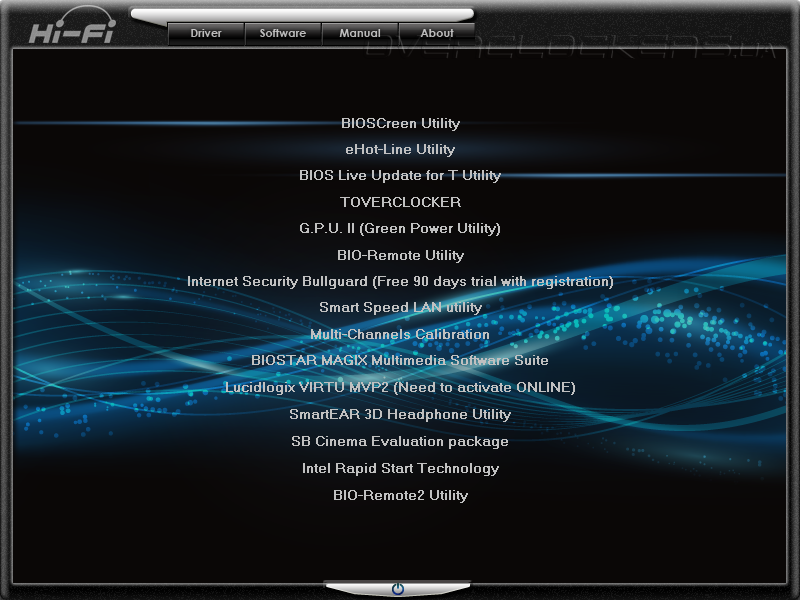

Остановимся подробнее на широком комплекте фирменных утилит.

Biostar Hi-Fi Z87X 3D

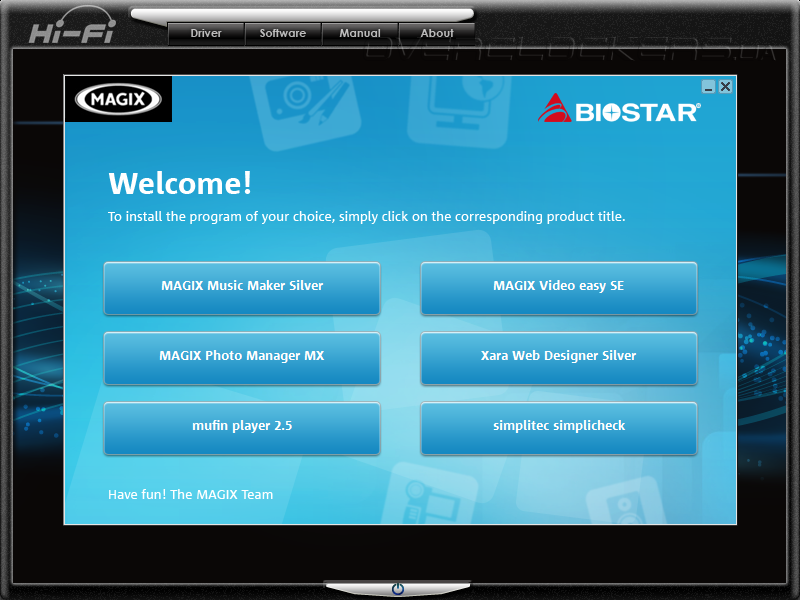

Не все из представленного списка являются непосредственной разработкой программистов Biostar. Так, к комплексу Multimedia Software Suite приложили усилия специалисты из Magix.

Biostar Multimedia Software Suite

Другим сторонним продуктом, который представлен компанией Creative, является комплекс Sound Blaster Cinema, озаглавленный как ознакомительная (Evaluation) версия.

Creative Sound Blaster Cinema

Никаких функциональных ограничений нами выявлено не было, как и видимого «счётчика» оставшихся бесплатных дней использования.

Creative Sound Blaster Cinema

Настройка программы подразумевает выбор конфигурации акустической системы, подключенной к ПК.

Creative Sound Blaster Cinema

Роль программы можно охарактеризовать как расширенный эквалайзер: здесь доступны три готовых сценария, которые основываются на типичном использовании акустики (Music, Movie, Game), и четвёртый — Custom.

Creative Sound Blaster Cinema

В последнем режиме можно произвести настройку звучания согласно личным предпочтениям. Для облегчения этой процедуры снизу предусмотрены пять механизмов; можно использовать все одновременно, или же только часть из них. Также вносимая лепта каждого регулируется в процентном соотношении.

Creative Sound Blaster Cinema

Каждый сценарий вносит весьма заметные изменения в картину звучания.

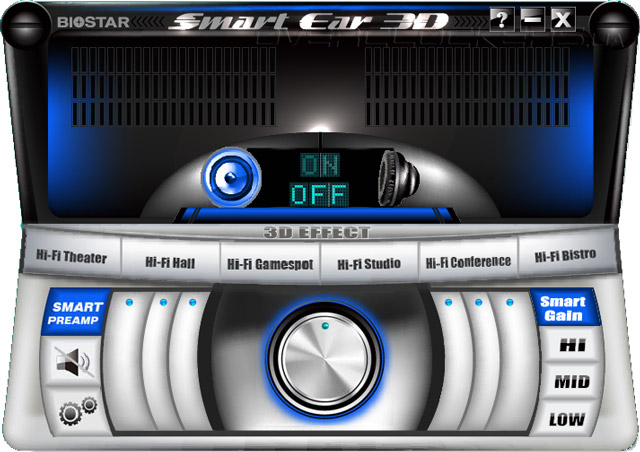

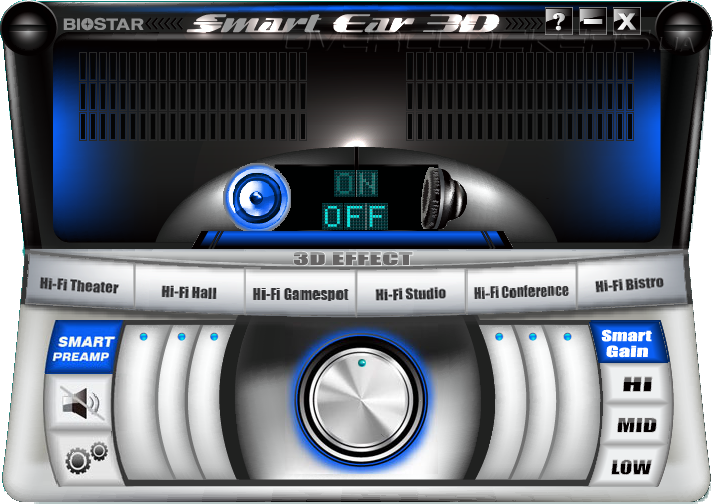

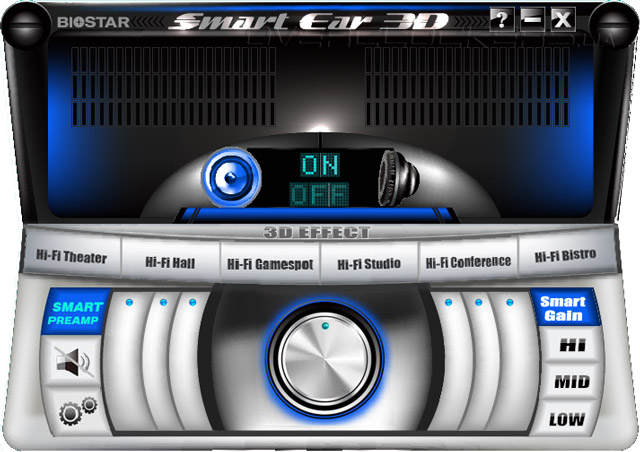

Среди многочисленного количества утилит, безусловно, есть и продукты собственной разработки Biostar. Одной из основных для Hi-Fi Z87X 3D должна быть Smart Ear 3D. Её интерфейс, в особенности после рассмотренного выше продукта от Creative, отличается спартанской простотой.

Biostar Smart Ear 3D

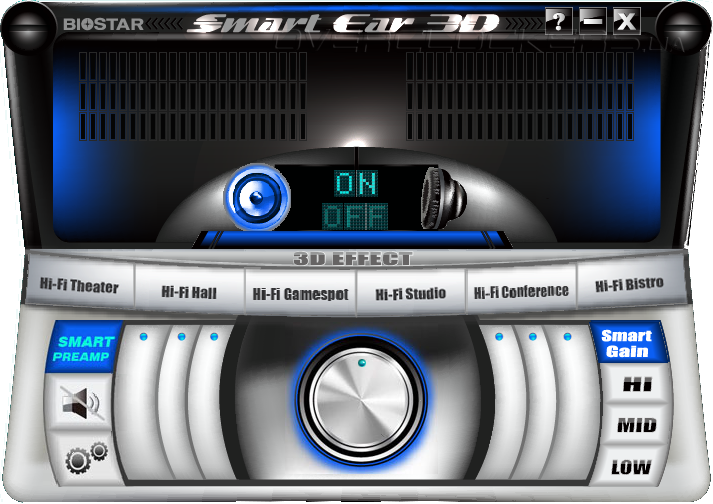

Элементы оформления требуют пояснений. Так, подключенное устройство отображается в центральной области синим подсвечиванием (на скриншоте это акустическая система в виде динамика). Подключение наушников подразумевается лишь к передней панели корпуса (одна чашка отображается чёрным цветом — наушники не подключены). Активация технологии производится щелчком на надписи ON, после чего она подсвечивается бирюзовым цветом. Аналогичные действия следует произвести для активации усилителя сигнала (Smart Preamp) и для технологии Smart Gain, которая призвана улучшать звучание у наушников с высоким импедансом.

Biostar Smart Ear 3D

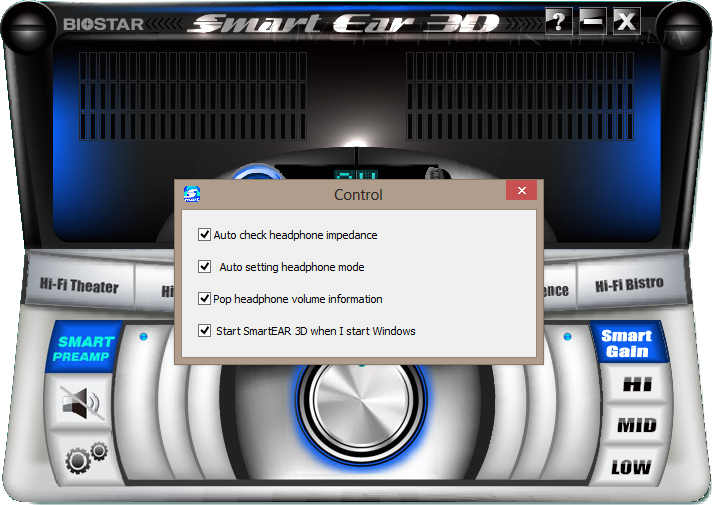

В середине группы находятся несколько готовых сценариев по изменению звучания — своего рода всё тот же эквалайзер, только с готовыми предустановками. В завершении обзора посмотрим на настройки.

Biostar Smart Ear 3D

Использование такой утилиты тоже вносит существенные изменения в звучание тракта.

Для настройки многоканальной акустической системы следует воспользоваться Multi-Channels Calibration. Эта утилита уже фигурировала в наших обзорах. Её интерфейс прост и не требует каких-либо пояснений.

Biostar Multi-Channels Calibration

Перед началом цикла тестирования пользователя предупреждают о важности соблюдения ряда действий, которые необходимы для корректного выполнения процедуры.

Biostar Multi-Channels Calibration

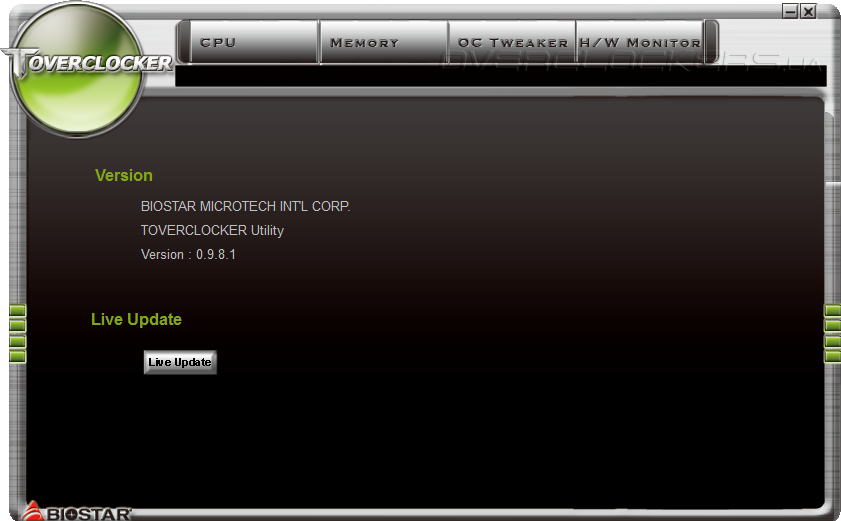

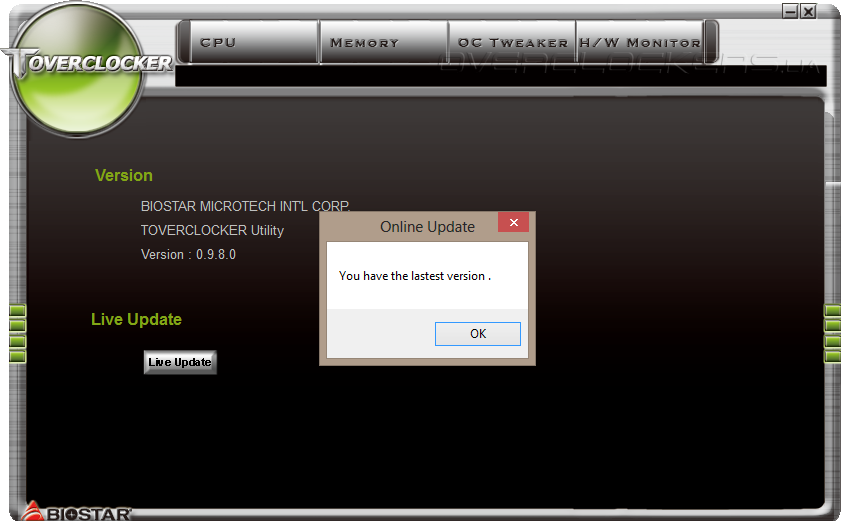

Не коснулись изменения также и фирменной утилиты Toverclocker. Инсталлированная с диска версия имела номер 0.9.8.0, а встроенный механизм автообновления уверял в отсутствии более новых версий.

Biostar Toverclocker

Свежая версия была загружена с официального сайта вручную и успешно установлена.

Biostar Toverclocker

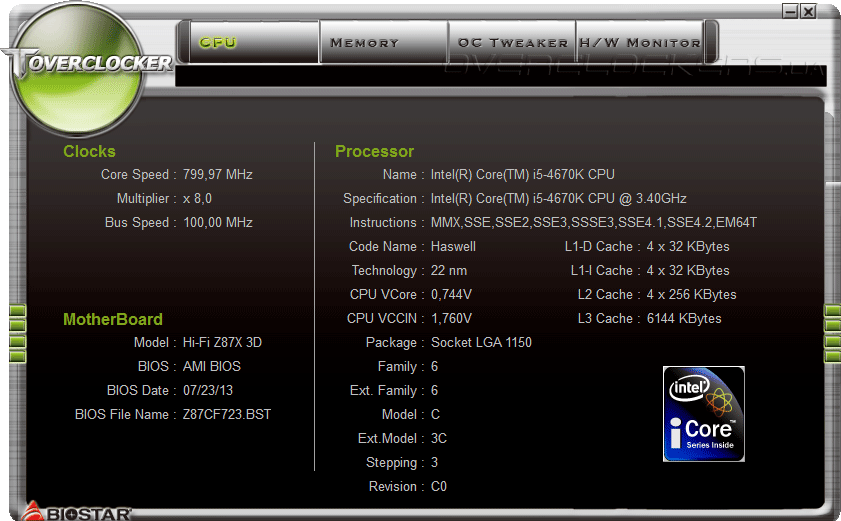

Со справочной информацией о компонентах системы она справилась хорошо. В частности, только здесь можно понять, какая версия прошивки действительно используется платой.

Biostar Toverclocker

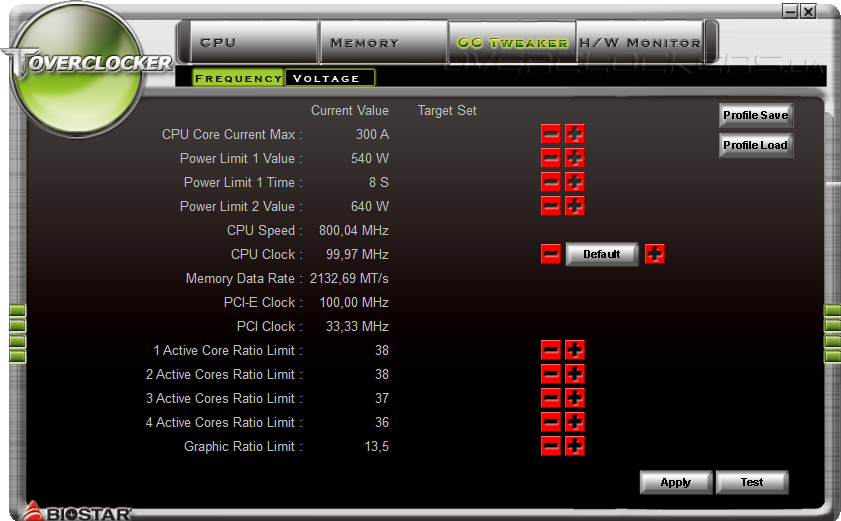

В OC Tweaker представлен набор инструментов по увеличению быстродействия системы. Он неполон — нельзя хоть как-то изменить частоты памяти и Uncore. Механизм работоспособности также под вопросом, мы вспомним о нём немного позже.

Biostar Toverclocker

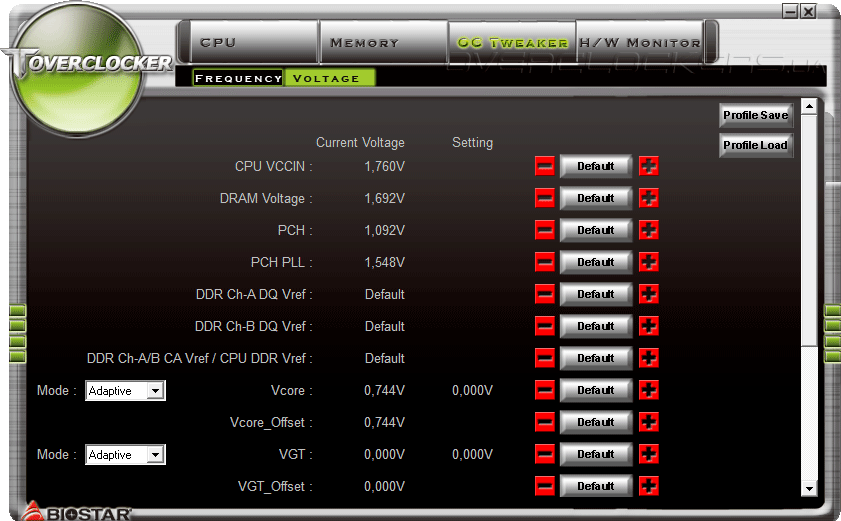

Ко вкладке Voltage сложно предъявить какие-то замечания.

Biostar Toverclocker

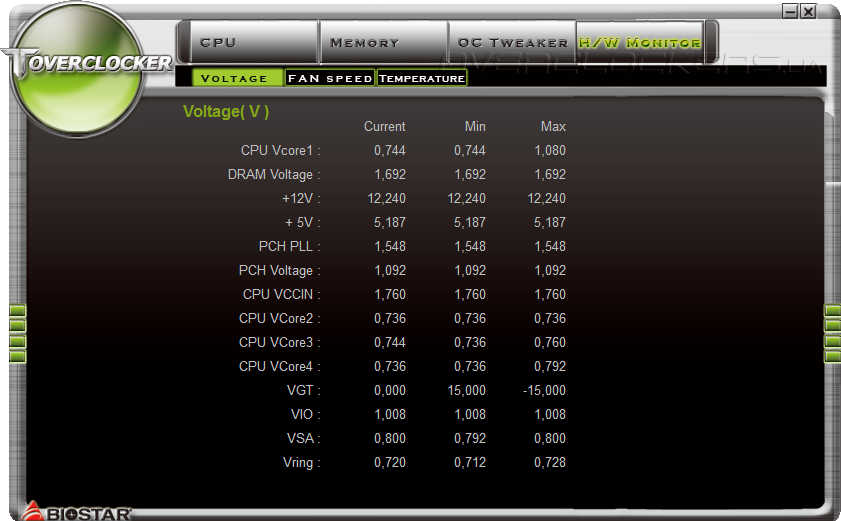

Замыкающая часть программы — H/W Monitor — предоставляет в наше распоряжение полностью исчерпывающую таблицу со всевозможными действующими напряжениями на различных модулях системы.

Biostar Toverclocker

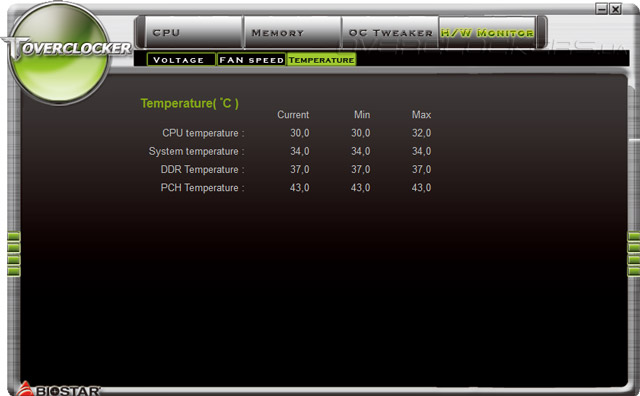

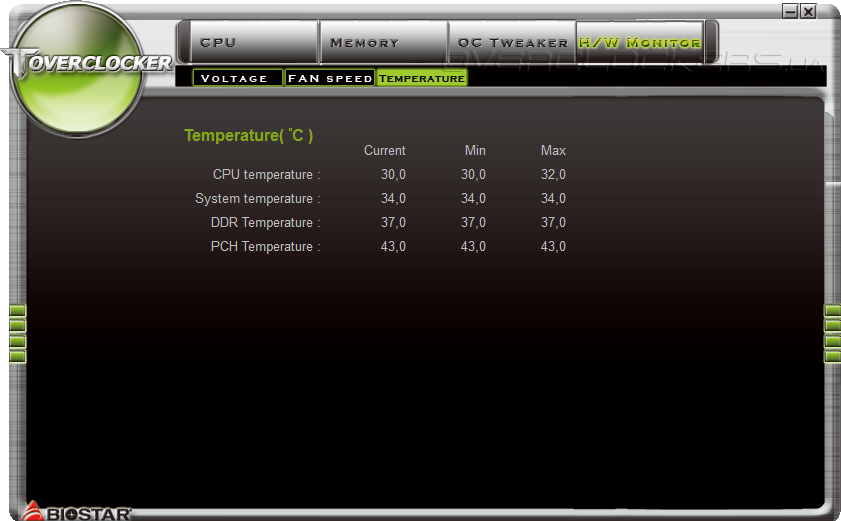

Отображение температур также реализовано корректно.

Biostar Toverclocker

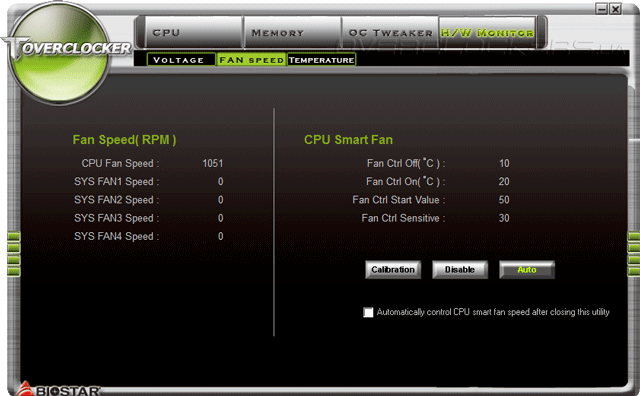

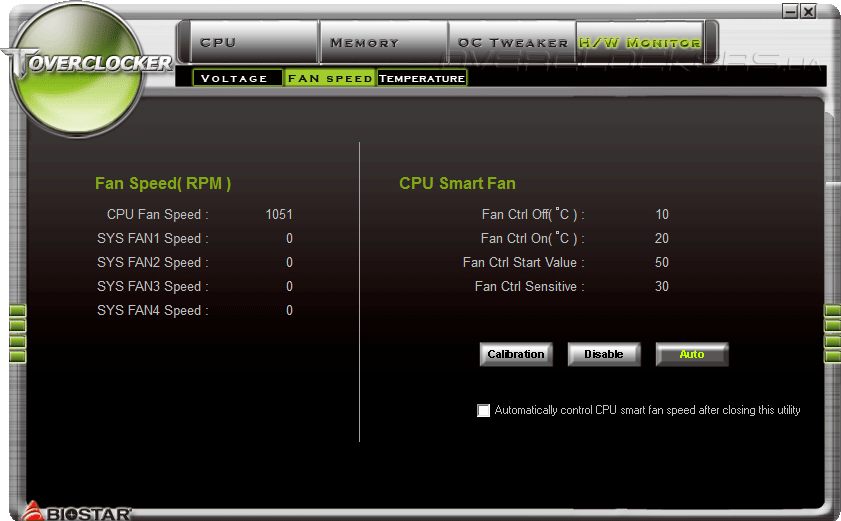

Модуль управления вентиляторами не оправдал надежд. Он лишь дублирует тот скудный функционал, который мы рассматривали в обзоре UEFI. Более того, реализация механизма калибровки не оставляет возможности так или иначе применить новые настройки вентилятора, поэтому эту часть программы можно использовать лишь с точки зрения мониторинга за оборотами.

Biostar Toverclocker

Обострённая забота производителей об окружающей среде постепенно сходит на нет. Работоспособность Green Power Utility оказалась под вопросом — вероятно, теперь плата сама умеет правильно распределять активность каналов VRM в зависимости от интенсивности нагрузки.

Biostar Green Power Utility

Комплект программного обеспечения оставляет смешанные чувства. Продукты сторонних производителей являют собой полновесные, работоспособные версии, но уверенности в их длительном бесплатном использовании нет. Собственное ПО Biostar несёт в себе отголоски давно минувших лет, кроме того, работоспособность многих компонентов, а то и всего продукта в целом, оказываются, на поверку, местами чисто декларативными. С другой стороны, те немногочисленные, но работоспособные части являются весьма полезными при работе с системой, порою, не имеющих аналогов у конкурирующих продуктов на рынке.
