Обзор материнской платы MSI Z87M-G43 для процессоров Socket LGA1150

В рамках цикла обзоров системных плат для процессоров Intel Haswell мы успели рассмотреть множество продуктов. Достоверно известно, что требования к преобразователю питания ЦП теперь значительно ниже, нежели были прежде. Теперь достаточно добиться стабильности лишь одного, общего питающего напряжения, а об остальном процессор способен позаботиться самостоятельно. Кроме этого, разгонными возможностями теперь могут быть оснащены любые платы, даже самого начального уровня.

Вполне естественным является факт значительного роста тепловыделения в зоне стабилизатора питания ЦП во время разгонных мероприятий. А платы, не оснащённые радиатором, не смогут обеспечить полноценное проведение всех таких мер — по достижению предела стабильности системы, зависимого от частотных возможностей конкретного экземпляра CPU.

Ещё один немаловажный аспект — это количество силовых элементов в составе каждого канала стабилизатора, да и, собственно, количество этих каналов. Тестирование ASUS H87I-Plus даёт понимание, что вполне достаточно пары высокоэффективных элементов в составе лишь трёх каналов. Однако в стремлении как можно больше удешевить итоговый продукт производители предпринимают различные шаги: «забывают» добавить радиатор, используют элементы не с самой высокой эффективностью, а иногда и вовсе убирают из состава UEFI возможность полноценно работать с настройками узла VRM, не позволяя таким образом довести возможное развитие событий до «критического».

Кажется, всех (во всяком случае, двух из трёх) таких недостатков Z87M-G43 должна быть лишена. Радиатор прикрывает собой все силовые элементы, а их качество и эффективность обязаны быть высокими, ведь производитель причисляет их к компонентам «военного» качества (Military Class).

MSI Z87M-G43

Стоимость продукта находится на привлекательной границе $100, где подобная продукция от конкурентов полностью отсутствует. Вероятно, снизить дополнительные затраты позволила разработка целых трёх моделей на базе одной платы. Кому-то может показаться, что ничего хорошего оверклокерам это не сулит, однако тестирование MSI FM2-A85XMA-E35 показывает обратное: в тот раз мы оказались полностью довольны оснащением и возможностями UEFI.


Характеристики

Модель MSI Z87M-G43 (MS-7823)
Чипсет Intel Z87
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000*(OC), максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы DisplayPort, HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 4 х 3.0 (2 разъёма на задней панели, Z87)
10 x 2.0 (4 разъёма на задней панели, Z87)
Serial ATA 6 x SATA 6 Гбит/с (Z87)
RAID 0, 1, 5, 10 (Z87)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Realtek RTL8111G (Gigabit Ethernet)
FireWire
LPT 1 (внутренний)
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 244
Дополнительные возможности Возможность подключения TPM-модуля, поддержка AMD CrossFireX

Хотелось бы отметить наличие целых четырёх разнообразных видеовыходов, разместившихся на задней панели, а также присутствие лишь четырёх (вместо шести) портов USB 3.0. Очевидно, это упрощение вызвано унификацией топологии печатной платы с целью введения поддержки более простых наборов системной логики.


Упаковка и комплектация

Плата поставляется в коробке средних размеров. Основными тонами в оформлении являются фирменный синий цвет и, неожиданно, белый. Как и было у более старых продуктов, основным элементом оформления является эмблема Military Class — комплекса мероприятий, достигшего в своём развитии уже четвёртой ревизии. Чтобы покупатель не терялся в догадках, дизайнеры сообразили разместить тут же небольшой коллаж с описанием этих мер, так что теперь точно известно не только о Certified Components.

MSI Z87M-G43

Обратная сторона всё так же содержит изображение задней панели устройства, но не его полноценное фото. Вместо этого есть совсем небольшая таблица со спецификациями. Бóльшую часть пространства занимает всё то же описание фирменного подхода к проектированию, а оставшаяся его часть отведена под упоминание о возможностях автоматического разгона системы и поддержки разрешения Ultra HD, а ещё наличию в комплекте фирменной утилиты Command Center.

MSI Z87M-G43

Внутри коробки обнаружились:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке); отметим обильное присутствие QR-кодов и ссылок в их явном виде (например, такого рода);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд;
  • два кабеля SATA 6Gb/s с Г-образным разъёмом на одном из концов.
MSI Z87M-G43

Это стандартный комплект для решений базового уровня.


Внешний вид и функциональность

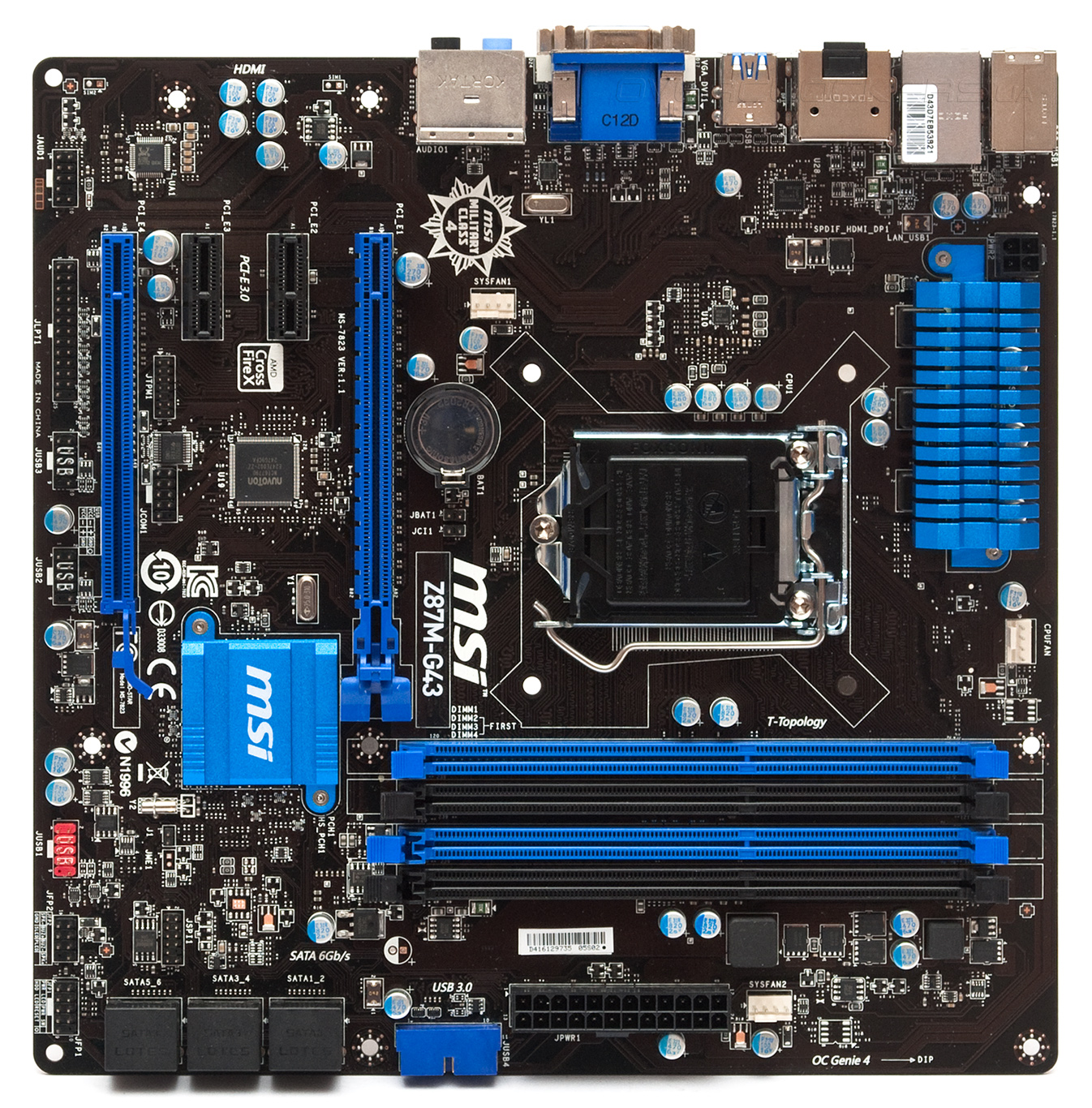

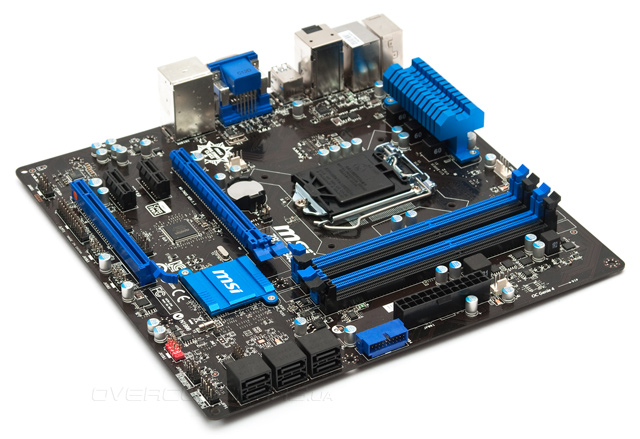

Все возможности устройства основываются лишь на базе системной логики, то есть на PCB полностью отсутствуют разнообразные, сторонние контроллеры по расширению конфигурации. Однако не может не радовать факт исполнения изделия в полноценных рамках формата mATX. Удивительным выглядит размещение узла VRM вверху платы, что повлекло за собой значительное смещение процессорного сокета ближе к гнезду PCI-E.

MSI Z87M-G43

При монтаже усилительной пластины из состава системы охлаждения ЦП преград не возникло. Размещённые на плате радиаторы используют надёжный, винтовой способ крепления.

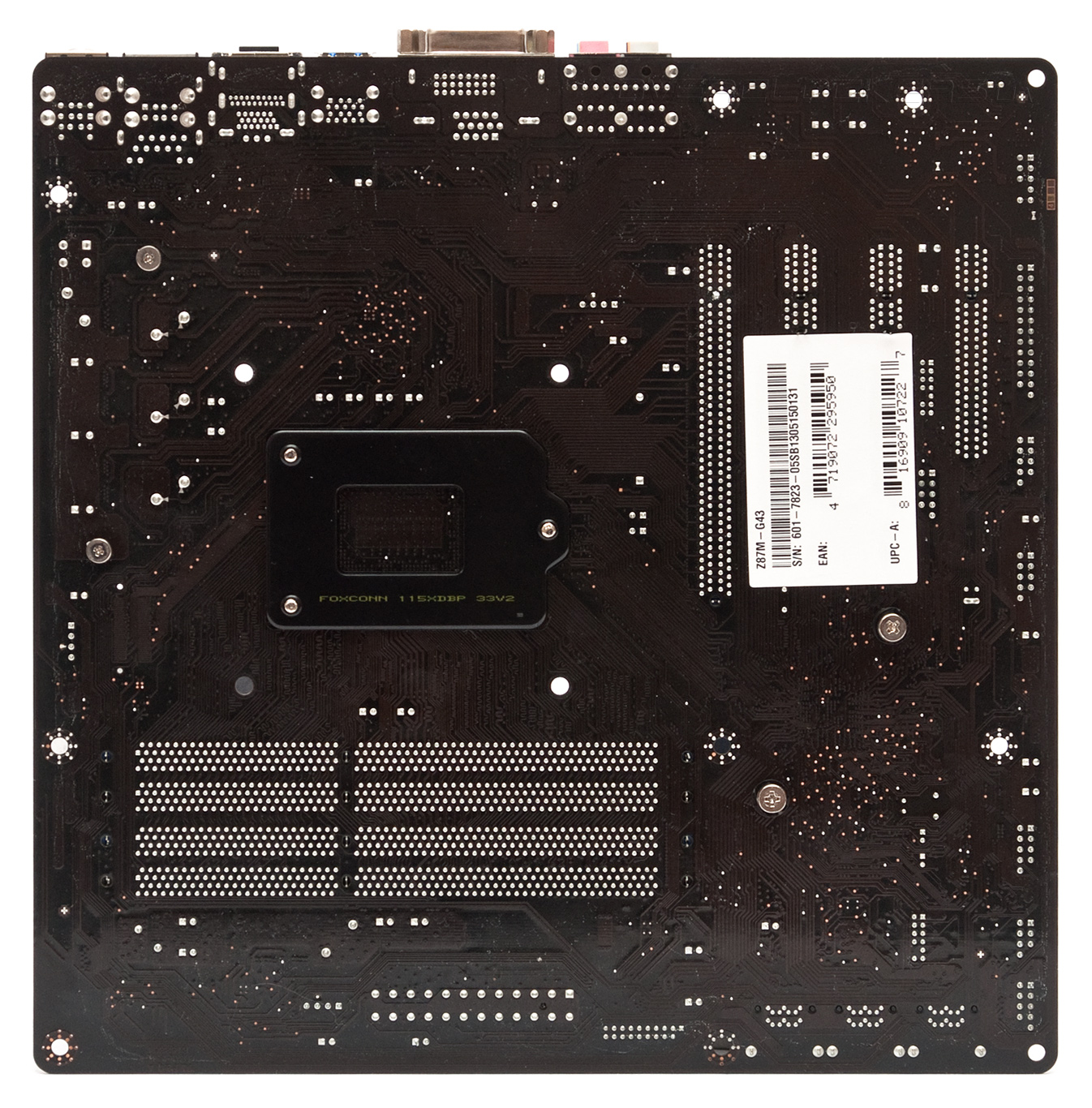

MSI Z87M-G43

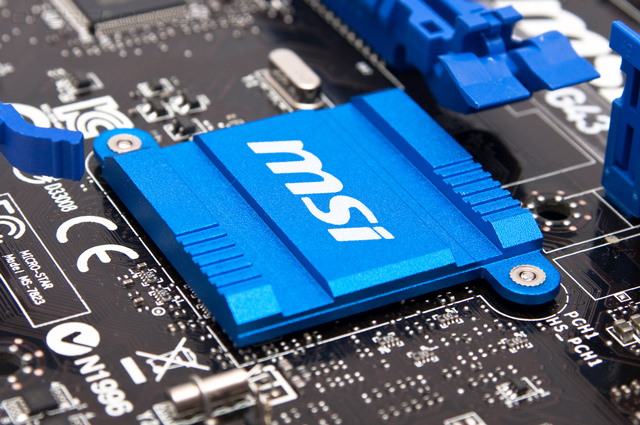

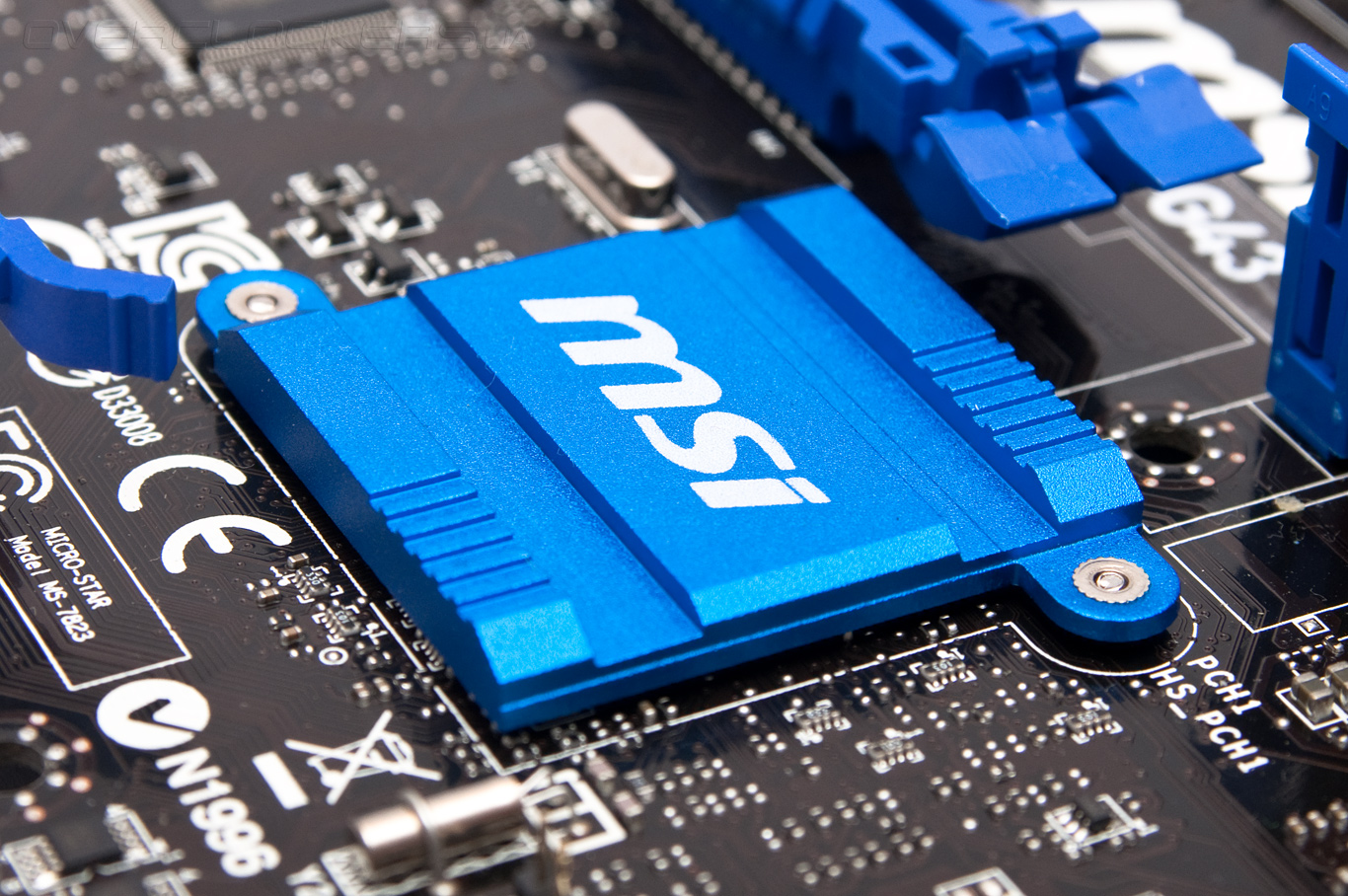

Кажется, используемый для нужд отведения тепла от чипсета радиатор имеет самое скромное исполнение, виденное нами в рамках обзоров системных плат для процессоров Intel Haswell. По сути, это бесхитростный кусок легкосплавного материала. Но используемый тип крепления в сочетании с абсолютно малым (но достаточным) количеством теплопроводящего материала в сумме выливаются в отличное решение с точки зрения эффективности теплоотвода.

MSI Z87M-G43

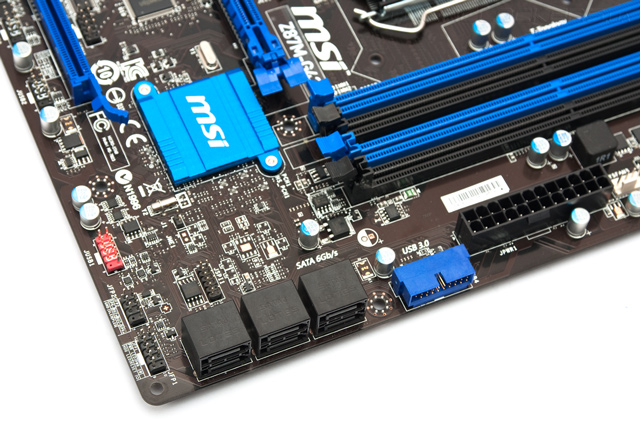

Не смотря на бюджетное позиционирование, гнёзда SATA и даже USB 3.0 имеют современные типы корпусов — уложенные вдоль поверхности PCB, что позволит грамотно разместить все кабеля в составе современного компьютера. У штыревых разъёмов для подключения корпусных проводов имеется рядом расположенная легенда, а группа USB с усиленным питанием удобно выделена среди прочих, себе подобных, красным цветом.

MSI Z87M-G43

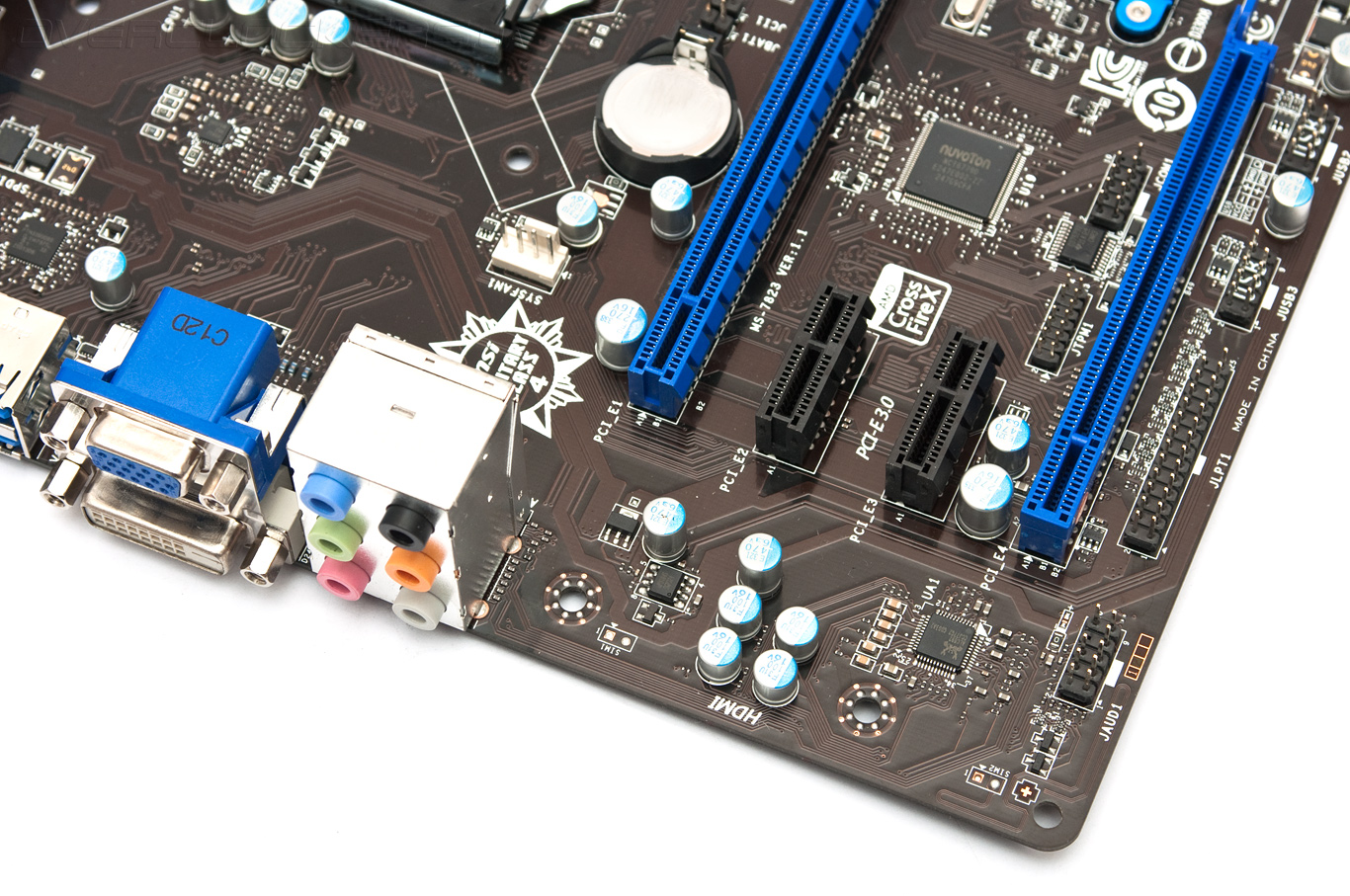

Внизу не хватило места для колодок подключения интерфейсов COM и TPM, поэтому их вынесли чуть выше нижнего гнезда PCI-E. Все же остальные привычно расположены вдоль нижней кромки. Удалось выяснить один, весьма существенный на мой взгляд, недостаток самого современного позиционирования устройства. Ни один из трёх каналов управления вентиляторами не умеет работать с трёхконтактными моделями. Рядом с каждым из разъёмов виднеются пустующие места для размещения дискретных элементов. Видимо, на такой шаг решились пойти в самый последний момент.

MSI Z87M-G43

Как уже подмечалось, весьма спорно выглядит местоположение процессорного сокета, а также гнёзд оперативной памяти относительно главного из PCI-E портов. Массивная система охлаждения неминуемо будет конфликтовать с установленным дискретным видеоадаптером, а лапки для закрепления DRAM потребуют весьма ловких движений во время их использования, что в компактных корпусах особенно затруднительно. Очевидно, такие детали скажутся далеко не во всех сферах применения Z87M-G43, но не сказать о них нельзя.

MSI Z87M-G43

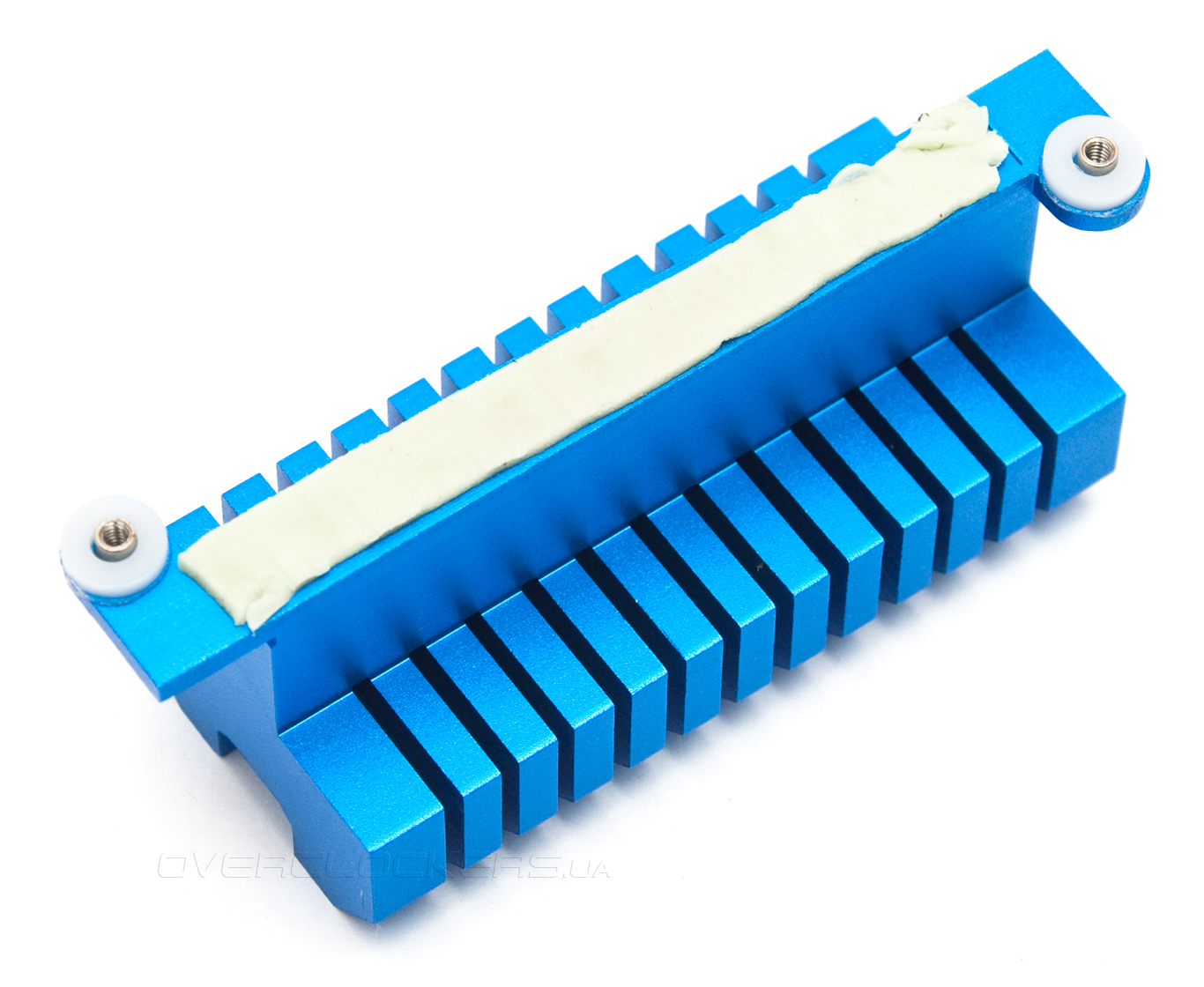

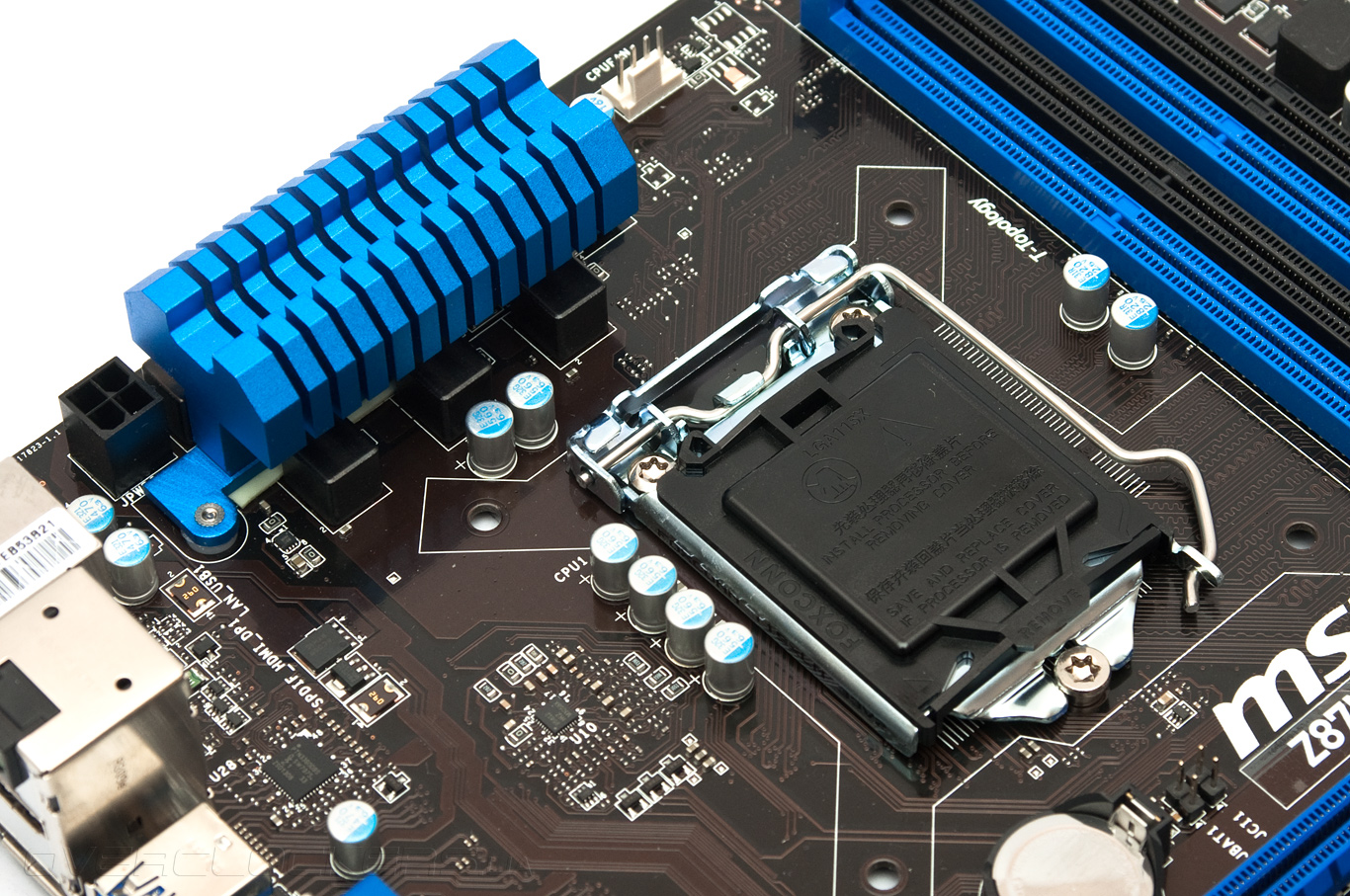

Радиатор охлаждения силовых элементов имеет весьма спорный профиль исполнения, когда максимальное количество материала находится на дальнем от источника тепла крае. Впрочем, его вес немал, а обилие прорезей должно положительным образом сказаться на характере теплового режима работы силовых элементов. В роли термоинтерфейса традиционно используется прокладка толщиной около полутора миллиметров.

MSI Z87M-G43

Признаться, были некоторые ожидания увидеть альтернативный ШИМ-контроллер вместо массово применяемой в бюджетных решениях продукции Intersil Corporation, но всё оказалось прозаично. ISL95812 традиционно для бюджетного сегмента стал центром узла VRM. В состав каждого из трёх каналов вошли по три элемента от также привычной ON Semiconductor — NTMFS4C05N. К прочности стабилизатора вопросов не возникает, теперь дело лишь за возможностями UEFI.

MSI Z87M-G43

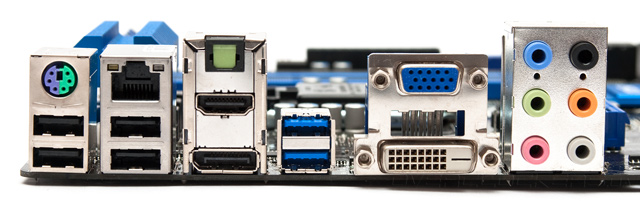

К наполнению задней панели сложно предъявить какие-либо претензии, разве что лишний раз отмечу наличие лишь двух гнёзд USB 3.0. Не обошлось без конвертера уровней сигналов PTN3360D для выхода HDMI. Набор интерфейсных выходов является абсолютно полноценным для современного ПК.

MSI Z87M-G43

Как выяснилось, никаких опасений относительно аппаратных возможностей изделия в области разгона нет, теперь черёд за обзором функционального наполнения UEFI.
