Обзор материнской платы Gigabyte GA-Z97MX-Gaming 5

Штат сотрудников Gigabyte Technology решил внести разнообразие в существующий и без того немалый ассортимент продукции компании введя ещё одну подсерию, которая теперь будет дополнять системные платы прежде созданного «игрового» семейства G1. До этого момента те имели отличительные черты, которые с лёгкостью можно было опознать по имени изделия — Assassin, Guerrilla или Sniper. К слову, последняя серия получила наибольшее распространение на рынке. Очевидно, теперь платы с менее выдающимися характеристиками получили востребованный покупателями ярлык в виде суффикса Gaming.

На тестирование в лабораторию прибыла одна из самых дешёвых моделей из новообразованного отряда. Её стоимость на зарубежных торговых площадках составляет $135, при этом она оснащена обязательным как для устройства подобного класса сетевым адаптером Killer от Qualcomm Atheros. Кроме того, именно она прельщает уникальным подходом в реализации звуковой составляющей, прежде виденным на более дорогом продукте — G1.Sniper Z87. При всём этом низкая стоимость изделия не повлияла на такую важную способность как возможность организации тандема из двух графических адаптеров, а ещё она обладает обеими типами новых интерфейсных гнёзд — SATA Express и компактным M.2.

Gigabyte GA-Z97MX-Gaming 5

Менее года назад продуктом, снискавшим наши симпатии, стала ASRock Z87M Extreme4, продемонстрировавшая полную готовность к различным оверклокерским экспериментам и имеющая на тот момент аналогичный ценник. У нынешнего визитёра модуль VRM выглядит поскромнее, вероятно, именно здесь кроется главный секрет его низкой стоимости. В рамках этого обзора в обязательном порядке будут изучены его особенности.

Модель Gigabyte GA-Z97MX-Gaming 5 (rev. 1.0)
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM
1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/
2600*/2666*/2800*/2933*/3000*/3100*(OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
1 x PCI Express 2.0 x1
M.2 1 x PCI Express 2.0 x2
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы HDMI 1.4a, DVI-D, D-Sub
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 2
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z97)
8 x 2.0 (4 разъёма на задней панели, Z97)
SATA Express 1 (Z97)
Serial ATA 6 x SATA 6 Гбит/с (Z97)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
Texas Instruments OPA2134
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Qualcomm Atheros Killer E2201 (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 244
Дополнительные возможности Аппаратные переключатели режима работы звукового усилителя для выхода наушников (2,5x/6x), DIP-кроватка с предустановленным ОУ OPA2134, специализированная группа гнёзд USB для подключения внешнего ЦАП, поддержка AMD 2-Way CrossFireX и NVIDIA 2-Way SLI

Стоит отметить, что теперь на современных системных платах всё реже можно встретить COM-порт, даже в виде реализованного на PCB штырькового разъёма. И в то же время GA-Z97MX-Gaming 5 оснащена двумя гнёздами PS/2, что способно вызвать удивление. Какие-либо сторонние контроллеры на её борту отсутствуют, поэтому все интерфейсные выходы всецело реализованы посредством набора системной логики Intel Z97.


Упаковка и комплектация

Стилистический подход в оформлении коробки невольно вызывает ассоциацию с продукцией MSI. Те же цвета, формы и размеры. Лицевая сторона выглядит непривычно просто, а всё дело в её декоративной роли.

Gigabyte GA-Z97MX-Gaming 5

Под откидывающейся крышкой сосредоточен яркий коллаж из элементов, объединенных технологий и решений в рамках концепции G1 Looks, а главное — здесь находится качественное фото изделия, позволяющее рассмотреть устройство безо всякого его извлечения из коробки.

Gigabyte GA-Z97MX-Gaming 5


На обратной стороне находится больше конкретной информации непосредственно о возможностях GA-Z97MX-Gaming 5. Среди прочего хотелось бы акцентировать внимание на оснащении изделия программным комплексом Sound Blaster X-Fi MB3.

Gigabyte GA-Z97MX-Gaming 5

Вместе с платой внутри коробки находятся:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом G1 Gaming;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт.
Gigabyte GA-Z97MX-Gaming 5

Комплектация обычная, свойственная продуктам смежной ценовой категории, к примеру, уже упомянутым ASRock Z87M Extreme4 или Gigabyte G1.Sniper Z87.


Внешний вид и функциональность

Благо, вынужденная экономия не коснулась размеров платы. Оттого пустующих мест — в избытке, где можно было бы разместить несколько индикаторов, или же хотя бы единственный — POST-кодов, не говоря уже о каких-то кнопках. Но от всего этого отказались в угоду максимальной простоты и дешевизны, что, в принципе, на итоговую работоспособность никак не влияет.

Gigabyte GA-Z97MX-Gaming 5

Изолирующий участок звуковой подсистемы всё же оснащён группой светодиодов глубокого, насыщенного свечения рубинового оттенка. Подсветку можно отключить посредством UEFI. Крепление радиаторов максимально простое. Они зафиксированы на месте при помощи пластиковых защёлок.

Gigabyte GA-Z97MX-Gaming 5

Площадь охладителя системной логики относительно небольшая, а сверху он дополнен декоративным элементом с фирменной эмблемой. Со своими обязанностями он справлялся хорошо.

Gigabyte GA-Z97MX-Gaming 5

Даже самые простые изделия от Gigabyte оснащаются двумя микросхемами ПЗУ, и нынешняя гостья не стала исключением. Между интерфейсными выходами SATA-E и M.2 находится коммутатор ASM1480, распределяющий две линии PCI-E между ними, то есть в конкретный момент времени можно использовать лишь одно гнездо.

Gigabyte GA-Z97MX-Gaming 5

За литиевым элементом спрятан четвёртый из подобных коммутаторов; их группа позволяет распределить поровну линии PCI-E между первым и третьим гнёздами. Второе и четвертое, именованное как PCIEX4, гнёзда могут использоваться одновременно без усечения собственных возможностей. DIP-переключателей теперь стало целых четыре, но в руководстве пользователя настоятельным тоном рекомендовано переводить их все из одного положения в другое одновременно. Звуковая подсистема оснащена собственным DC-DC конвертером в лице TPS65130 от Texas Instruments. ОУ OPA2134PA от этого же производителя позволяет рассчитывать на использование вместе с GA-Z97MX-Gaming 5 высокоимпедансных наушников, причем группа переключателей ответственна за варьирование коэффициента усиления с 2,5x до 6x.

Gigabyte GA-Z97MX-Gaming 5

Сетевой адаптер разместили под одним из радиаторов в зоне VRM. Группа из четырёх выходов USB 2.0 оснащена ещё одним DC-DC конвертером RT8288A, что позволяет заявить инженерам о качественном их питании, достойном даже для подключения независимого ЦАП. Рядом с PCI-E x16 располдожен разъем M.2, позволяющий устанавливать соответствующие устройства различной длины.

Gigabyte GA-Z97MX-Gaming 5

На первый взгляд, подсистема питания очень похожа на применённую у Gigabyte GA-Z87-HD3, лишь немного переделанную по образу приёма, что встречался на ASUS Vanguard B85. Два радиатора, пусть менее теплоёмких, зато с большей итоговой площадью рассеивания, должны благотворно сказаться на температурном режиме силовых элементов.

Gigabyte GA-Z97MX-Gaming 5

Термоинтерфейс традиционен — липучки толщиной порядка полутора миллиметров.

Gigabyte GA-Z97MX-Gaming 5

Однако, несмотря на схожую схемотехнику, реализация оказалась совершенно иной. ШИМ-контроллер сменился на IR3564B производства именитой компании International Rectifier. Он больше свойственен среде продукции AMD, поскольку умеет контролировать работу стабилизатора по схеме 4+1 либо же 3+2 фазы. Здесь к нему ещё добавлены два драйвера-удвоителя IR3598. Судя по маркировке элементов, реальных канала всё же четыре, а драйверы, очевидно, нужны для мониторинга состояния и/или для динамического изменения числа каналов системы стабилизации. Силовые элементы тоже сменились на другие модели, и теперь это продукция Vishay Intertechnology — SiRA12DP. Казалось бы, производитель предпринял все меры по улучшению стабилизационных свойств питающего напряжения ЦП, к которому прежде возникали вопросы, по всей видимости, исходящие к ШИМ-контроллеру ISL95820 от Intersil Corporation. Испытания же разрушили такие ожидания, но обо всём по порядку.

Gigabyte GA-Z97MX-Gaming 5

Кроме как необычным числом гнёзд PS/2, задняя панель изделия удивить ничем не может. Вместе с тем, всё необходимое здесь есть. Возможно, кого-то расстроит лишь два типа цифровых выходов видеосигнала, но, думаю, для модели такого уровня это не является существенным недостатком. Оба выхода, как и заведено у Gigabyte, оснащены отдельными конвертерами уровня сигналов — PTN3360D и ASM1442.

Gigabyte GA-Z97MX-Gaming 5

В итоге, дизайн устройства, благодаря полноценным размерам платы, оказался лишён видимых недостатков, имеющихся гнёзд полностью достаточно для любой современной системы. Небольшое замечание, разве что, вызывает положение группы переключателей в зоне звукового кодека ALC1150 — аккурат у главного PCI-E гнезда, что означает их недоступность при установке дискретного видеоадаптера.

Возможности UEFI

Экземпляр GA-Z97MX-Gaming 5, доехавший до нашей лаборатории, оказался наделён самым последним из существующих, к моменту тестирования, микрокодом — F4. Оформление UEFI претерпело ряд изменений, а ещё появились некоторые интересные режимы, которые можно досконально изучить в обзоре Gigabyte GA-Z97X-SOC Force. При первом обращении к настройкам пользователь вынужден проходить этап базовой настройки, во всяком случае, в обязательном порядке следует проверить Start-up Options, чтобы каждый раз не нажимать F2 для перехода к более привычным и, главное, полноценным параметрам.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Smart Tweak Mode у этой модели оказался лишён виденных прежде недостатков в отображении элементов меню, да и процедура навигации при помощи клавиш теперь стала более отзывчивой и приятной. Памятуя о кнопке F2 можно переключаться между тремя режимами настройки, иначе пока не выйдет, поскольку нажатие указателем мыши на пиктограммы в правом верхнем углу ни к чему не привели. Ещё немало удивило цветовое исполнение этого меню, свойственное материнским платам оверклокерской направленности, где преобладают оранжевые оттенки в том числе и в дизайне устройств. Здесь же кроме единственной темы Lava ни оказалось больше никаких, хотя в прошлый раз новая заставка с именем Obsidian казалась буквально созданной для игровой серии материнских плат.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

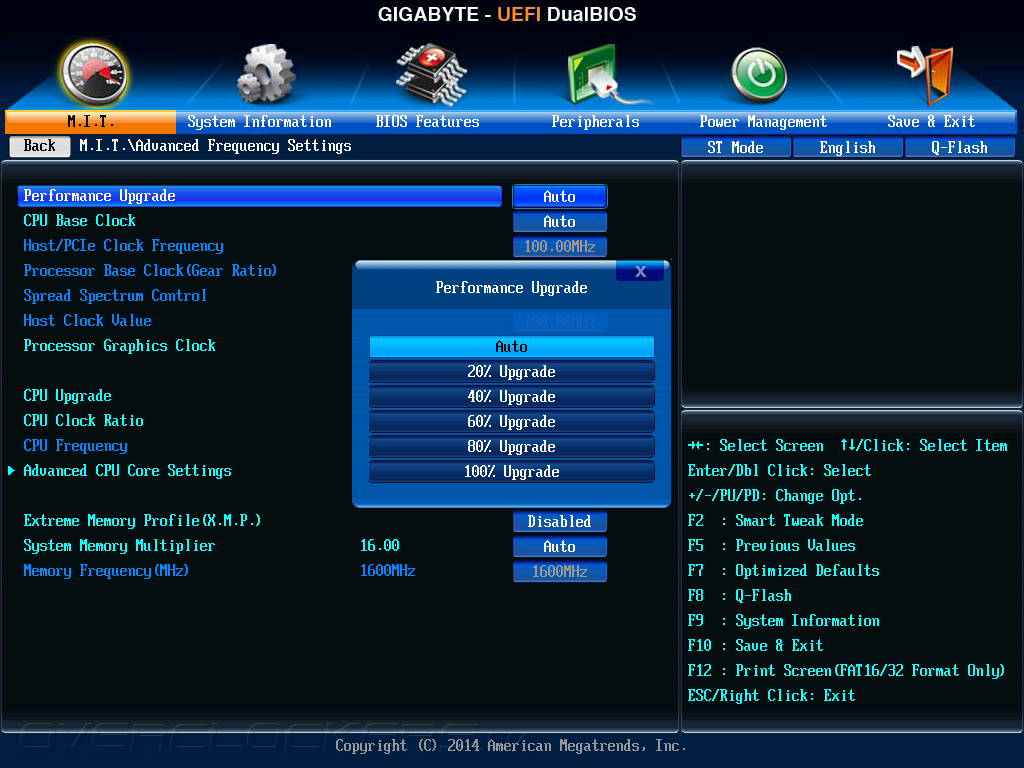

Классический режим отображения настроек идентичен для всех моделей Gigabyte. Первым и наиболее востребованным для энтузиастов выступает M.I.T. (Motherboard Intelligent Tweaker). Набор инструментов, коим оснащена GA-Z97MX-Gaming 5, оказался весьма солидным, практически ни в чём не уступающим более дорогим моделям. В распоряжении у пользователя оказываются как готовые профили для проведения разгона в один «клик», так и полный инструментарий для собственных экспериментов. Благодаря пересмотренному узлу VRM, теперь даже такая простая материнская плата обладает разделом Advanced Power Settings, где пришлось внимательно изучить каждый из пунктов при проведении экспериментов. Удивило и наличие Memory Overclocking Profiles, особенно после вынесения вердикта изделию об его разгонных способностях касаемо ЦП.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Градации по изменению важнейших из параметров весьма серьёзны, ни в чём не уступают такой модели, как, к примеру, G1.Sniper Z87. Все они для наглядности сведены в таблицу:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–333,32 0,01
CPU PLL Selection Auto/LCPLL/SBPLL
Filter PLL Level Auto/Low/High
CPU Clock Ratio (Multiplier) 8–80 1
CPU Vcore (В) 0,5–1,8 0,001
CPU Vcore Offset (В) –0,3…+0,4 0,001
CPU VRIN External Override (В) 1,0–2,4 0,01
CPU VRIN Loadline Calibration Auto/Normal/Standard/Low/Medium/High/Turbo/Extreme
Uncore Ratio (Multiplier) 8–80 1
CPU RING Voltage (В) 0,8–1,8 0,001
CPU RING Voltage Offset (В) –0,3…+0,4 0,001
System Memory Multiplier 14–28
8–29,33
2
2,66
DRAM Voltage (В) 1,16–2,10 0,02
CPU System Agent Voltage (В) –0,3…+0,4 0,001
CPU I/O Analog Voltage (В) –0,3…+0,4 0,001
CPU I/O Digital Voltage (В) –0,3…+0,4 0,001
PCH Core (В) 0,65–1,3 0,005
PCH IO (В) 1,05–1,9 0,005
Processor Graphics Clock (МГц) 400–4000 50
CPU Graphics Voltage (VAXG) (В) 0,5–1,8 0,001
CPU Graphics Voltage Offset (В) –0,3…+0,4 0,001

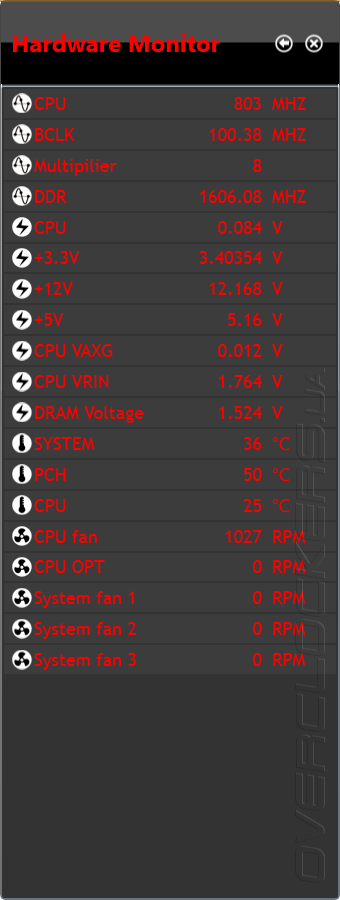

На странице PC Health Status находится модуль по отображению базовых системных напряжений, а также скромный раздел, посвящённый системным охладителям. К чести рассматриваемой модели можно отнести наличие целых пяти раздельных каналов по управлению частотой вращения вентиляторов.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Для изучения возможностей устройства к каждому из разъёмов поочередно подключались трёх- и четырёхконтактные модели, а результаты измерений с задействованным профилем Silent можно изучить в сводной таблице. Оказывается, не смотря на исполнение в виде четырёхштырьковых гнёзд, лишь канал CPU Fan реализует истинное ШИМ-управление охладителем. На всех остальных, очевидно, меняется питающее напряжение. Более вдумчивая настройка их работы реализована посредством фирменного программного обеспечения в среде операционной системы.

Производитель Cryorig Nanoxia
Модель XF140 FX12-2000
Тип подключения 4 pin 3 pin
Режим FullSpeed (об/мин) 1400 2100
CPU Fan — Silent 1000 2050
CPU OPT — Silent 700 1200
1st System — Silent 700 1250
2nd System — Silent 700 1200
3rd System — Silent 700 1200

Наполнение прочих разделов довольно привычно. Изрядно удивляет отключенный режим Fast Boot — вероятно, такие шаги направлены на достижение лучшей совместимости с различным оборудованием. Процесс его инициализации на этой модели проходит намного интенсивнее, чем в сопоставлении с GA-Z97X-SOC Force.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Отключение подсветки следует искать на странице Peripherals, а ещё рядом можно отказаться от услуг Intel Processor Grapshics.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Прочие полезные мелочи вроде восьми слотов для сохранения настроек, а также небольшая справочная информация о системе по нажатию F9 остались на месте.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Возможностей UEFI с лихвой достаточно как для выполнения разгона различных компонентов системы, так и для проведения более простых настроек. Главное, чтобы элементная база теперь смогла обеспечить достойный режим работы и правильный отклик на вносимые изменения.


Комплектное ПО

С диском поддержки сотрудники компании поступили более осмотрительно. Здесь видны необходимые (как для создания полного образа продукта) оттенки красных цветов. А вот с функциональностью появились вопросы, которые, казалось бы, уже давно стали неактуальными. И это несмотря на обновлённую сборку версии 1.1, если судить по заголовку окна. Вместе с драйверами навязывается целый набор стороннего ПО, а наличие того или иного компонента в системе теперь проходит незамеченным. Хотя оба этих замечания в действительности не являются критичными, ведь от первого можно отказаться, а установку драйверов в первую очередь подразумевается проводить на «чистой» системе. С работой мастера установки проблем не было, даже учитывая факт инсталляции программного комплекса от Creative.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Набор утилит, как собственного производства, так и сторонних компаний, оказался абсолютно идентичным размещённому на диске от GA-Z97X-SOC Force.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

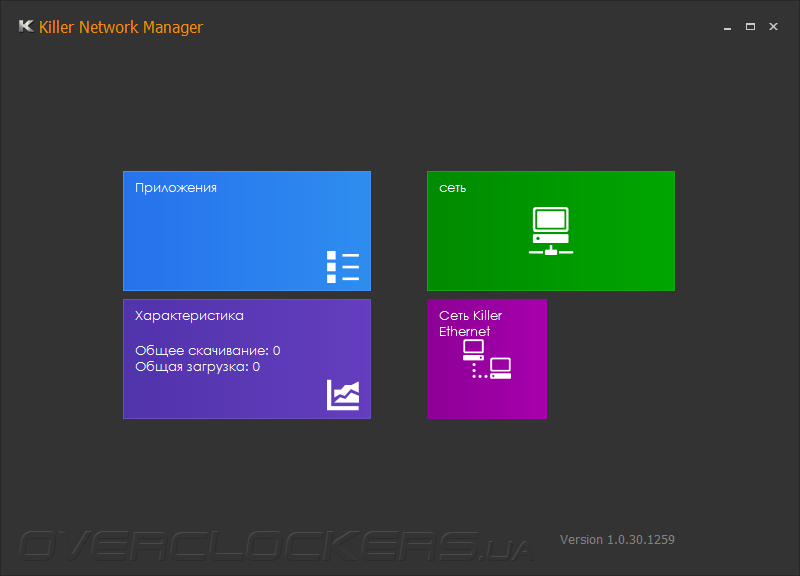

Killer Network Manager похоже добрался до стабильной версии, которая весьма долго не обновлялась. Сборка под номером 1.0.30.1259 использовалась ещё в момент обзора G1.Sniper Z87, а значит ничего интересного здесь не появилось.

Gigabyte GA-Z97MX-Gaming 5

Обновление нами тестового стенда и внедрение Windows 8.1 обнажило усилия разработчиков по облагораживанию облика диспетчера Realtek HD. Теперь здесь особая тема оформления, над чьей стилистикой поработали выходцы из Gigabyte. На плате используется традиционный кодек от Realtek последнего поколения — ALC1150.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Программная среда Creative Sound Blaster X-Fi MB3 является творчески переработанным комплексом, где ничего действительно нового найти не удалось. Очередное сравнение с прообразом в области реализации звуковой подсистемы в лице всё той же модели G1.Sniper Z87 призывает к сравнению иной продукт — Sound Blaster Pro Studio. Там находится чуть больше вкладок, но, несмотря на немного иной их вид, содержимое оказалось практически идентичным. Вносимые корректировки весьма серьёзно меняют картину звучания, поэтому любители «сочных» эффектов или/и «глубокого» баса должны оказаться в восторге от такого ПО.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Прежде, чем использовать любую из утилит Gigabyte, следует позаботиться о самой актуальной её версии, в чём поможет модуль Live Update, обязательно инсталлируемый c оболочкой App Center.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

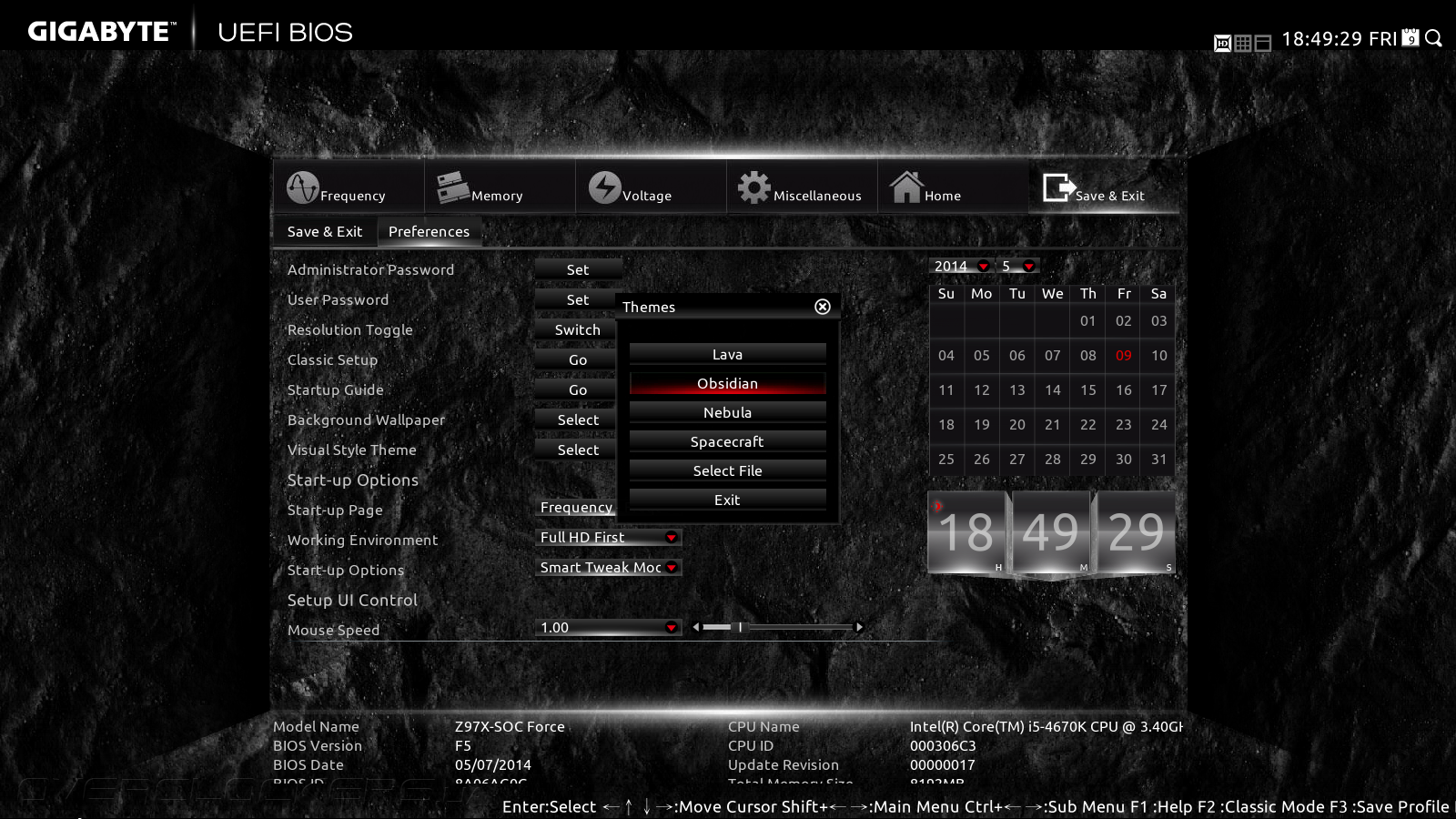

Тема оформления в нём оказалась соответствующей направленности системной платы.

Gigabyte GA-Z97MX-Gaming 5

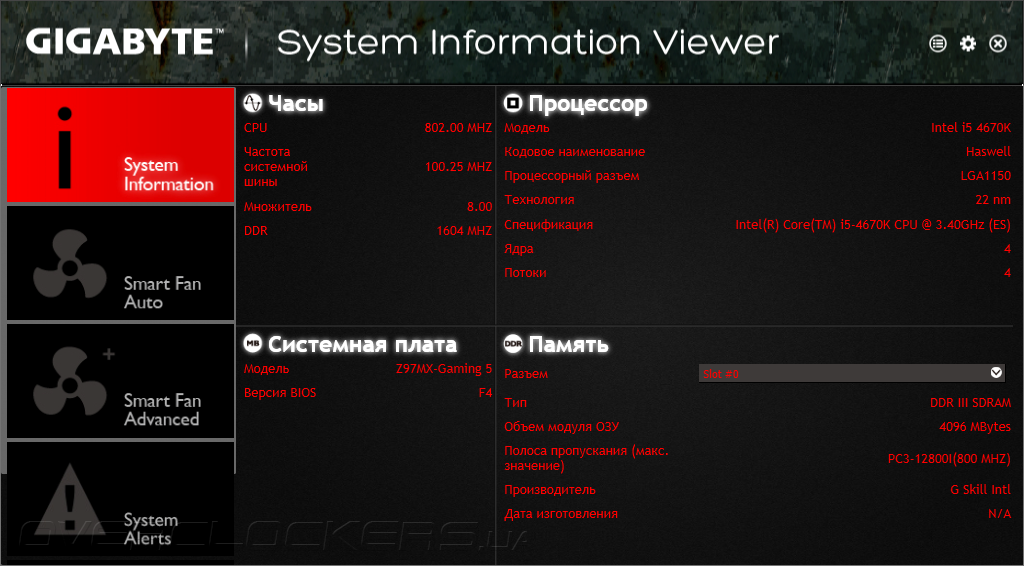

System Information Viewer привнёс долгожданную доработку — компонент по мониторингу состояния системных параметров Record. Он выглядит куда лаконичнее, чем Hardware Monitor, стыдливо запрятанный в разделе System Alerts. Теперь здесь можно установить необходимое число компонентов по собственному усмотрению. И сетка выглядит не такой навязчивой, а ещё можно установить временной промежуток, на протяжении которого требуется проводить наблюдение. Полезно, когда покидаешь рабочее место из-за долгой процедуры тестирования, а ведь именно она являются гарантией стабильности полученного разгона. Безусловно, ещё есть куда расти, поскольку цену деления самому изменять нельзя, как и масштаб (он зависит от размера окна). Но в нынешнем виде такой механизм имеет право на существование и принесёт владельцу реальную пользу в моменты проведения экспериментов.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Настройка системных охладителей всё так же проходит без проблем и выполнена весьма неплохо. Процедура калибровки позволяет получить полную картину — какие конкретно значения об/мин скрываются за устанавливаемыми в процентах эквивалентными числами, а главное — даёт возможность удостовериться, что в нужный момент вентилятор действительно будет работать, а не отключаться.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

В EasyTune тоже проводится работа по улучшению функциональности, и теперь в шапке окна утилита отображает модель ЦП. Но в локализации, к сожалению, ничего не исправлено, а значит пока лучше остановиться на работе с англоязычным интерфейсом, чтобы не упустить никаких деталей.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Последнее, на чём мне хотелось бы отдельно заострить внимание — это автоматический запуск SIV при открытии EasyTune, в оконном режиме. Однако его способность притягиваться к правому краю рабочего стола никуда не исчезла. В таком режиме отображаются все важные системные параметры, что немаловажно и весьма удобно. Осталось лишь поработать над отображением одного из самых главных напряжений — CPU Voltage, и его можно будет ставить в пример другим вендорам.

Gigabyte GA-Z97MX-Gaming 5

Несмотря на сравнительно низкую цену, программное сопровождение продукта оказалось на приличном уровне, ничем не уступая в этом старшим коллегам. Очевидна работа специалистов над исправлением прежде виденных недоработок, но и сейчас есть незначительные придирки. В рамках этого материала не рассматривались иные, более простые утилиты, коих у Gigabyte целое множество. Все прежде были изучены в рамках обзоров продукции компании, и по своей сути они не представляют собой что-либо действительно полезное, хотя у каждого на этот счёт может быть свой взгляд. Во всяком случае, они не являются высокоинтегрированными модулями в App Center, как это можно видеть у ближайших конкурентов.

Разгонный потенциал

И вновь цикл тестирования открывает изучение способности изделия в сфере автоматического разгона. Выбирая профиль 100%, я немного сомневался в способностях блока стабилизации напряжения. Сценарий работы системы уже знаком по поведению прежде побывавших на тестировании моделей. Оперативная память заработала на частоте 2133 МГц, заложенных в профиль XMP, но конфигурация задержек при этом была немного иная, несколько слабее возможностей комплекта ОЗУ — 11-14-14-36-1Т, напряжение питания повышалось до 1,65 В. Блок Uncore функционировал на 4 ГГц, а процессор разгонялся до внушительных 4,7 ГГц. Его напряжение при этом оказывалось на отметке 1,42 В. Весьма серьёзный, надо заметить, уровень, но прежде, с применением LinX версии 0.6.4, температура удерживалась на приемлемой границе, что позволяло завершить цикл тестирования без проблем. В этот раз всё было иначе, буквально при первых же секундах работы LinX 0.6.5 плата уходила на перезагрузку, тогда как несложные задачи выполнялись нормально. Выбор прочих профилей ситуацию не менял — происходила перезагрузка системы, а значит стресс-тест оказался для GA-Z97MX-Gaming 5 непосильной задачей.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Другой механизм автоматического разгона вызывал ещё больший скепсис, и как оказалось в последствии — не зря. Речь об AutoTuning, выполняемый силами Easy Tune. Единственный продукт на базе Intel Z97 производства Gigabyte, побывавший в нашей лаборатории до написания этого материала, — GA-Z97X-SOC Force — продемонстрировал ещё более неосмотрительное поведение алгоритмов в сфере повышения напряжения CPU. Однако в этот раз проблемы начались ещё до этого. Процедура подбора параметров продлилась необычно долго, в результате, после виденных зависаний и даже одного BSOD, система отрапортовала о достижении 5 ГГц! Всё это больше похоже на прежний вариант, применяемый для продукции на базе набора системной логики Z87.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Тогда реально достигнутой частотой оказывались далеко не 5 ГГц, а более скромное значение — 4,2 ГГц с серьёзным напряжением — 1,38 В. Всё то же произошло и теперь, но эффект был аналогичный предыдущему пункту. Стресс-тест плата не проходила, спешно уходя на перезагрузку.

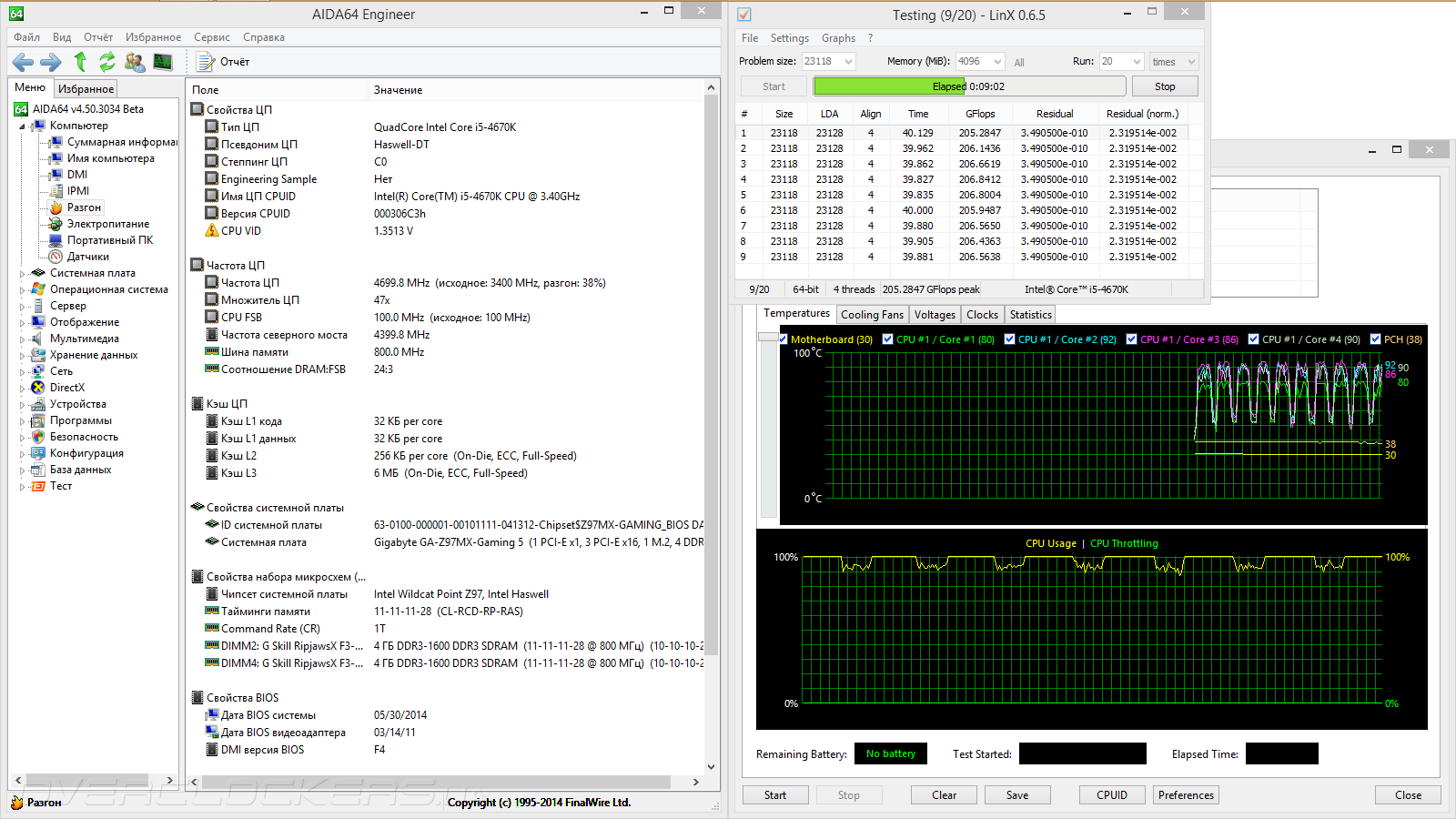

GA-Z97MX-Gaming 5 всё же удалось пройти Linpack Benchmark, пусть это и проявилось при менее строгих условиях — с увеличением базовой частоты. Стабильность была зафиксирована при неубедительных 172,4 МГц, но даже это значение больше полученного на грозной GA-Z97X-SOC Force.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Каких-либо экстраординарных усилий для этого не потребовалось, разве что, традиционно для продукции Gigabyte, пришлось отключать интегрированный видеоадаптер. Плата вела себя корректно, а при неработоспособных параметрах загружалась с обычными настройками, предлагая внести корректировки. Поэтому проводить обнуление настроек CMOS ни разу не пришлось.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Разгон ЦП оказался сопряжён с трудностями, которые так и не удалось окончательно преодолеть. Режим работы процессора: частота 4,7 ГГц, питание 1,35 В. Для кольцевой шины форсировалась частота 4,4 ГГц, питающее напряжение — 1,3 В. VRIN Voltage необходимо было удерживать на границе 1,9 В. Здесь появилась первая проблема. Блок VRM с обновлённым ШИМ-контроллером оказался, пожалуй, ещё более неудачным вариантом реализации четырёхканального стабилизатора, чем ранее рассмотренные подобные модификации. Устанавливаемое значение в UEFI не добирало добрых 0,03 В даже в режиме простоя. Следующий вопрос — его стабилизация. Были испробованы разные профили LLC, но в итоге остановиться пришлось на High. Такое положение вызывало падение напряжения ещё на 0,03 В относительно базового уровня, свойственного для моментов простоя. Выходит, для достижения заветных 1,9 В нужно повышать это число на целых 0,06 В. На практике даже этого оказалось недостаточно, относительная стабильность достигалась лишь с установкой 1,98 В, что выше заветного числа на 0,08 В!

Gigabyte GA-Z97MX-Gaming 5

Стабильность была относительной, поскольку плата всё так же самовольно перезагружалась. О перегреве ЦП речь не шла, да и в этом случае выполнялся бы переход к режиму пропуска тактов. Для исключения перегрева самой платы были предприняты беспрецедентные меры, но и они не принесли заветного результата. Измерения температуры, впрочем, ничего аномального не выявили. Радиаторы прогревались максимум до 54 °C, а самый горячий участок на плате в зоне VRM имел температуру 72 °C. Различные манипуляции в меню Advanced Power Settings привели к выбору удачного тандема в виде High профиля LLC и Extreme для VRIN Current Protection. Прочие режимы не позволяли пройти и пяти минутам испытания LinX 0.6.5, но и эти параметры не смогли обеспечить полноценной стабильной работы. Привычный промежуток времени, с которым справлялись практически все устройства, GA-Z97MX-Gaming 5 оказался не по плечу. Вероятно, инженеры излишне сильно перестраховались, настроив режим работы VRM очень чувствительно, и нет никакой уверенности, что в новых версиях UEFI в этом вопросе что-либо изменится.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Потребление стендом оказывалось в пределех 88–298 Вт, и это не является свидетельством неэффективной, неправильной работы силовой подсистемы, скорее наоборот. Все технологии энергосбережения работали как следует.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Без проблем разогналась оперативная память, её частота при этом составила 2666 МГц с комбинацией задержек в виде 11-13-12-30-1T. Напряжение повышалось до 1,75 В.

Gigabyte GA-Z97MX-Gaming 5

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

В итоге переработанная концепция питания ЦП сыграла злую шутку. Весьма симпатичная плата оказалась совершенно неспособной разгонять процессоры. Да, кое-какая нагрузка никаких неполадок не выявляет, но серьёзное тестирование тот час активизирует какие-то защитные механизмы, в результате чего компьютер теряет стабильность. В то же время никаких проблем с разгоном ОЗУ нет.


Тестовый стенд

В состав стенда вошли:
  • процессор: Intel Core i5-4670K (3,4 ГГц);
  • кулер: Cryorig R1 Ultimate;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill F3-17000CL9D-8GBXM (2x4 ГБ, 2133 МГц, 9-11-10-28-2T, 1,65 В);
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: XFX XPS-850W-BES (850 Вт);
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.50 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

Равно как и все остальные участницы сводного тестирования, испытуемая форсировала работу ЦП до 3,8 ГГц вне зависимости от типа нагрузки.

Gigabyte GA-Z97MX-Gaming 5

Gigabyte GA-Z97MX-Gaming 5

Gigabyte GA-Z97MX-Gaming 5

Gigabyte GA-Z97MX-Gaming 5

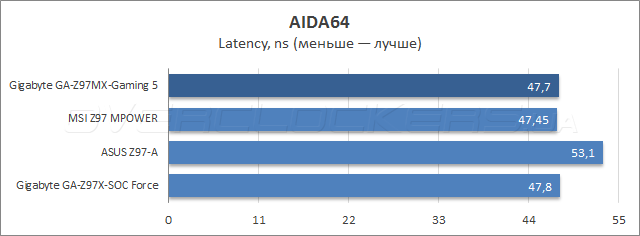

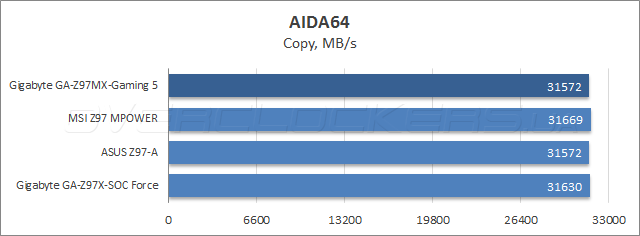

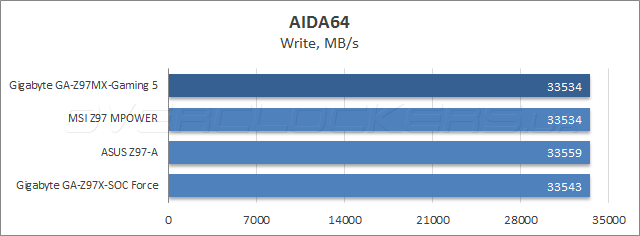

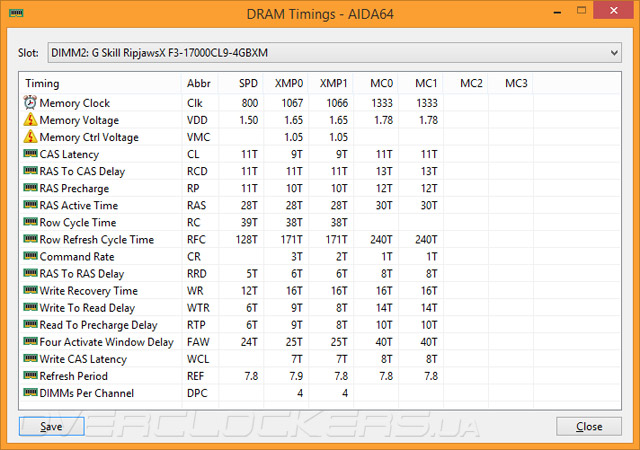

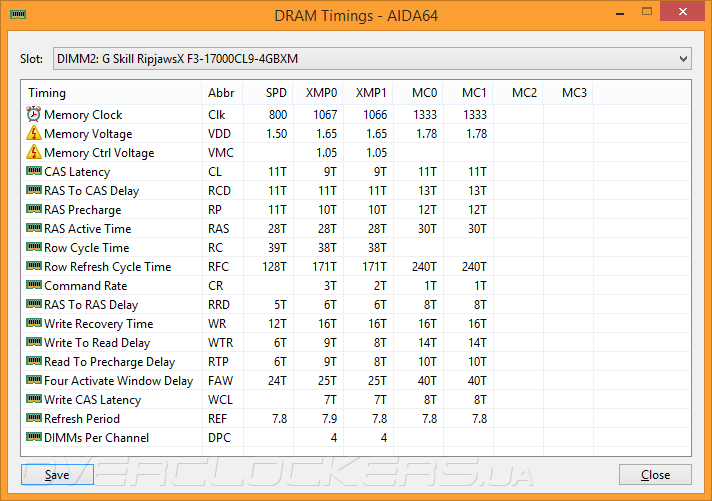

Как показал разгон оперативной памяти, её подсистема отлично функционирует на этой плате.

Gigabyte GA-Z97MX-Gaming 5

Gigabyte GA-Z97MX-Gaming 5

Gigabyte GA-Z97MX-Gaming 5

Gigabyte GA-Z97MX-Gaming 5

Gigabyte GA-Z97MX-Gaming 5

Gigabyte GA-Z97MX-Gaming 5

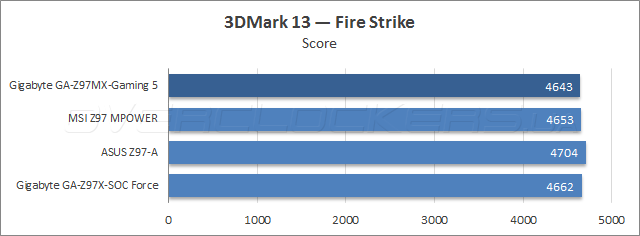

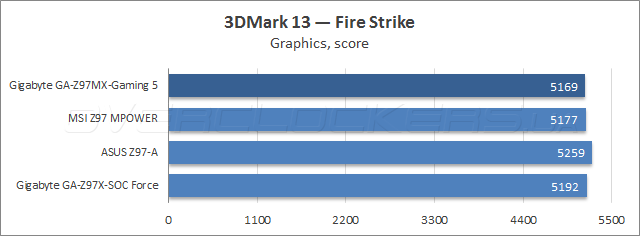

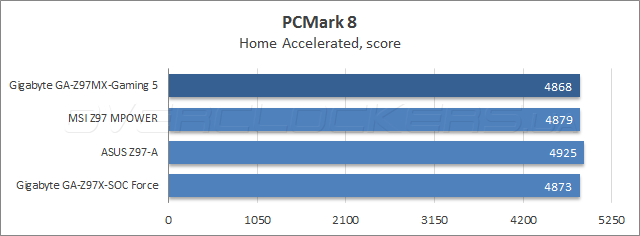

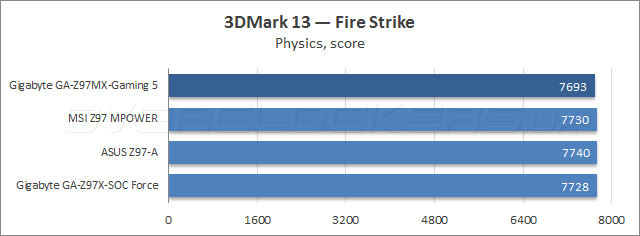

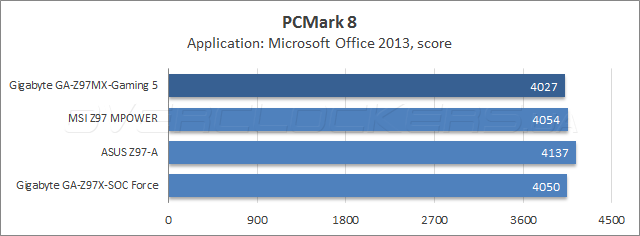

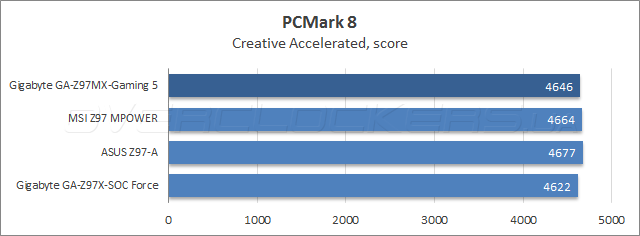

В тестовых пакетах от Futuremark отставания от более дорогих продуктов не обнаружено.

Gigabyte GA-Z97MX-Gaming 5

Gigabyte GA-Z97MX-Gaming 5

Gigabyte GA-Z97MX-Gaming 5

Gigabyte GA-Z97MX-Gaming 5

Gigabyte GA-Z97MX-Gaming 5

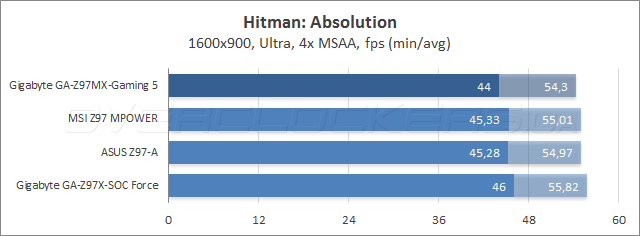

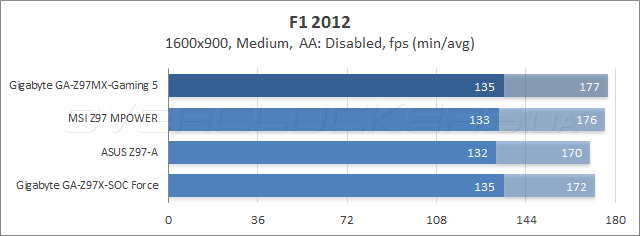

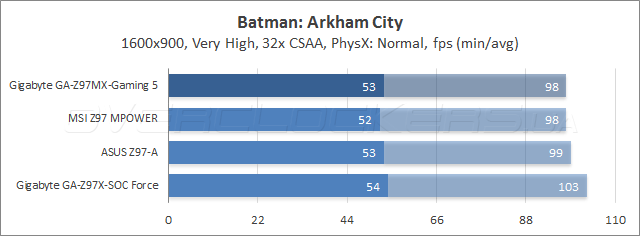

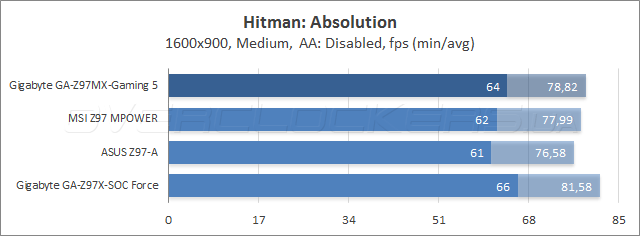

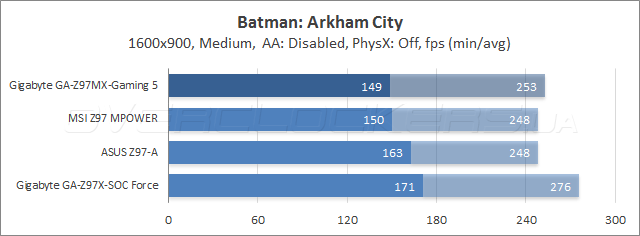

Весьма интересными получились измерения в играх. В части из них GA-Z97MX-Gaming 5 показывает посредственный уровень быстродействия, однако есть и более выдающиеся показатели. Но как бы там ни было, разница между всеми ними не является существенной.


Энергопотребление системы

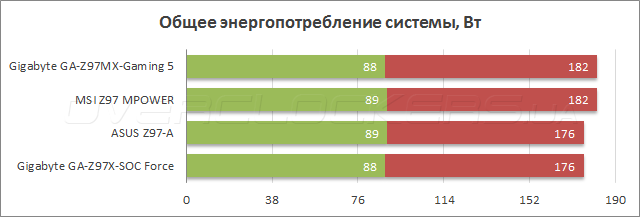

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs, а также при простое компьютера после завершения теста.

Gigabyte GA-Z97MX-Gaming 5

Исследуя разгонный потенциал изделия, удалось припомнить характер сопартийцев, основанных на предыдущем, восьмидесятом наборе системной логики. Словно оттуда перебралась особенность оттягивать лишнее питание на встроенную видеокарту, в случае, когда используется дискретный адаптер. Её отключение позволяет снизить пиковый уровень потребления до 176 Вт, а вот в простое на этот раз всё в пределах нормы. Отключение подсветки особой роли в сфере энергопотребления не играет.


Вывод

Новая модель оказалась весьма интересной. Главные атрибуты современной «игровой» системной платы здесь реализованы в полной мере. Для сетевого адаптера нет ничего необычного, а вот звуковая подсистема является, на мой взгляд, самой выдающейся среди конкурирующих решений. Идеи и усилия конструкторов не потрачены зря — имеющиеся возможности, как программные, так и аппаратные, позволяют настроить звуковой тракт на свой вкус, к тому же качество звучания как для недорогого кодека действительно выделяется на фоне прочих решений, в лучшую сторону.

Уже основываясь на этом можно рекомендовать плату к приобретению интересующимся подобным оснащением. Быстродействие изделия оказалось типичным, UEFI — гибким в настройке, а увиденные исправления фирменного ПО показывают заинтересованность компании в успешном функционировании всех компонентов.

Однако при всех лестных эпитетах нельзя не констатировать абсолютную непригодность изделия для разгона процессора, во всяком случае, речь о Core i5-4670K. Некоторые моменты, возможно, будут исправлены в будущем, но общий нрав преобразователя питания уже не изменить. Стабилизация работает, откровенно говоря, неважно, что усложнит процедуру разгона для опытных пользователей, а для новичков нестабильная работа изделия может надолго отбить желание что-либо разгонять в принципе. Поэтому ставя во главу оверклокерские амбиции следует присмотреться к другим моделям.

Оверклокинг. Только слепой не увидит различий!
