Обзор материнской платы ASUS Vanguard B85. Разгоняем Core i5-4670K на B85

Продолжая цикл обзоров доступных решений для платформы Intel LGA1150, мы обнаружили на рынке любопытную модель производства ASUS, которую сегодня и рассмотрим. Это представитель серии TUF по заманчивой цене, находящейся на границе $100. Силовая часть платы оснащена радиаторами, а специальные компоненты с улучшенными характеристиками не должны стать преградой при разгоне процессора.

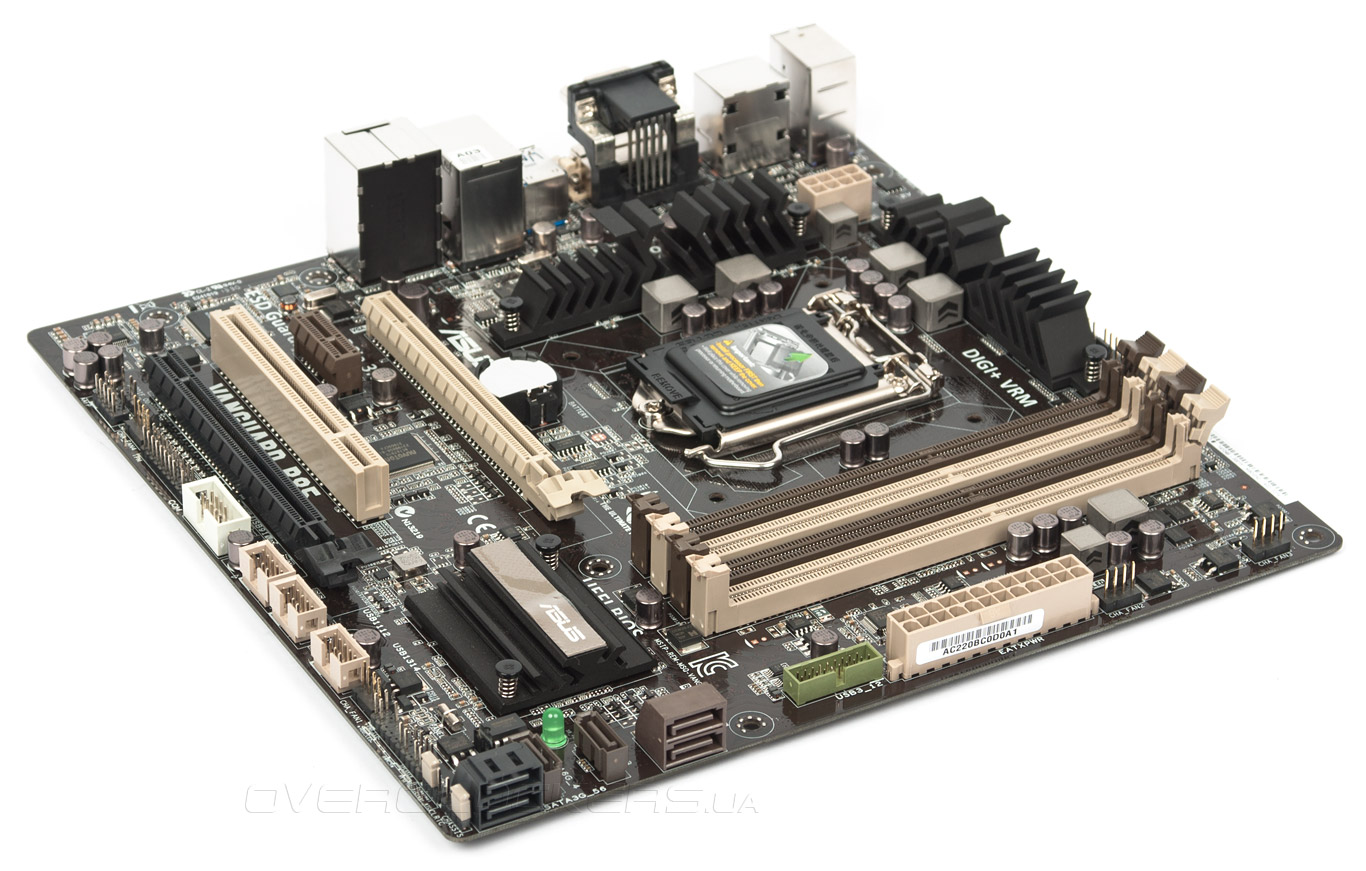

ASUS Vanguard B85

Другое дело сам набор системной логики — Intel B85. Такой чипсет ни в коем разе не позиционируется как оверклокерский. Однако недокументированные возможности H87 нами уже были подтверждены на практике в обзоре ASUS H87I-Plus, поэтому и сегодня мы решили начать своё знакомство с представителя от этого вендора.

С H87 мы уже разобрались — по сути это всё тот же Z87, у которого отключили все расширенные, особенно полезные для оверклокеров, возможности: увеличение частоты оперативной памяти выше 1600 МГц, видоизменение опорной частоты и распределение 16 линий PCI-E на несколько видеокарт. Иными словами, усечение коснулось лишь «северного моста», тогда как возможности «южного» оказались нетронутыми.

Для B85 ситуация другая — практически все упрощения лежат в области подключения разномастной периферии. Так, вместо шести устройств USB 3.0 и SATA 6 Гбит/с чипсет поддерживает лишь по четыре. Остальные заместили более древние версии интерфейсов — USB 2.0 и SATA 3 Гбит/с в количестве двух штук каждого вида. Кроме этого, накопители лишились возможности объединяться в RAID-массивы любой сложности, а ещё у процессора отобрали поддержку виртуализации VT-d. C последним пунктом, правда, возникает немало вопросов и у более респектабельных продуктов, поэтому не будем считать это слишком серьёзным недостатком. Другие же упрощения не являются, на наш взгляд, сколь-нибудь существенными для современного мультимедийного компьютера.

Intel B85

Вообще, B85 смотрится намного более прогрессивно на фоне своего прообраза (прошлого поколения) — B75, который обладал лишь одним каналом SATA 6 Гбит/с и двумя портами USB 3.0.


Характеристики

Модель ASUS Vanguard B85
Чипсет Intel B85
Процессорный разъем Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600, максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x4
1 x PCI Express 2.0 x1
Слоты PCI 1 (ASM1083)
Встроенное видеоядро Intel HD Graphics/4600/P4600
Видеоразъемы DisplayPort 1.2, HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 5 (5x 4pin)
Порты PS/2 1 (комбинированный)
Порты USB 4 х 3.0 (4 разъёма на задней панели, ASM1074)
2 х 3.0 (на задней панели разъёмов нет, B85)
8 x 2.0 (2 разъёма на задней панели, B85)
Serial ATA 4 x SATA 6 Гбит/с (B85)
2 x SATA 3 Гбит/с (B85)
RAID
Встроенный звук ALC887 (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Intel I217V (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор uATX
Размеры, мм 244 x 244
Дополнительные возможности Возможность подключения TPM-модуля, поддержка AMD Quad-GPU CrossFireX, TUF Thermal Radar Core, Q-LED (CPU, DRAM, VGA, Boot Device LED)

Отметим обильное количество различных видеовыходов, наличие слота PCI и расширенное число гнёзд USB 3.0. Всё это лишь добавляет продукту привлекательности и расширяет возможные сферы его применения.


Упаковка и комплектация

Коробка оформлена в стиле, свойственном всей линейке продуктов The Ultimate Force. Её размеры непривычно малы, вероятно, нас ожидает небогатый комплект поставки. Наиболее выделяющимися логотипами являются красноречивое извещение о пятилетнем сроке гарантии (60 месяцев от даты производства + 2 месяца на логистику и поиск покупателя), а также поддержка разрешения 4096x2160 (4K Ultra HD).

ASUS Vanguard B85

На обратной части находится изображение продукта, фото его задней панели, таблица с достаточно подробными характеристиками устройства. Кроме этого, здесь добавили описание некоторых особенностей, присущих продуктам TUF-серии, а также упоминание о поддержке AI Suite третьего поколения и технологии Thermal Radar Core, с которыми мы ознакомимся в обзоре фирменного ПО.

ASUS Vanguard B85

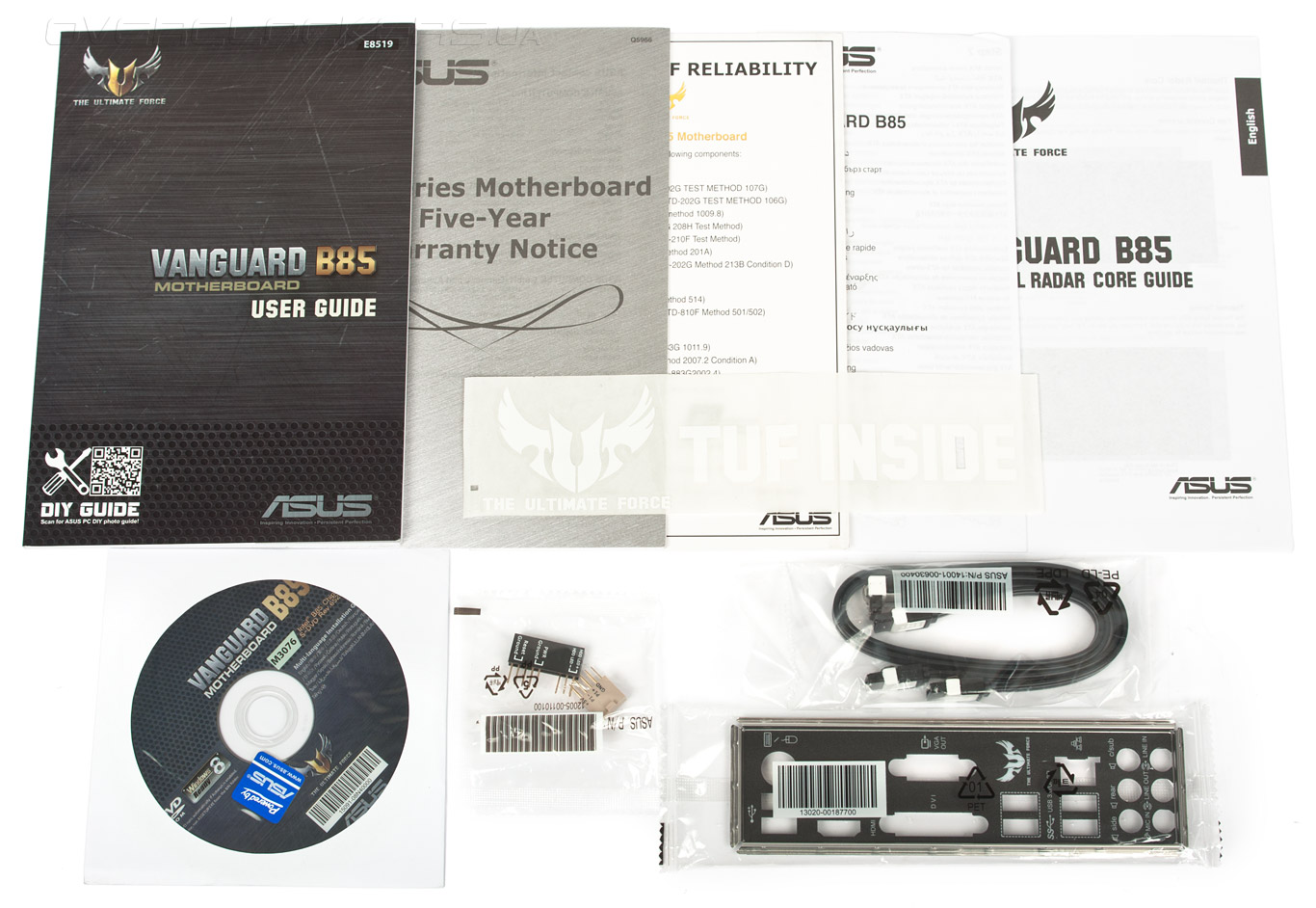

В состав поставки, помимо системной платы, вошли:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide ведёт на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • краткое многоязычное руководство пользователя;
  • документы об условиях ограниченной пятилетней гарантии;
  • сертификат качества (надёжности) TUF-компонентов;
  • руководство по Thermal Radar Core на английском языке;
  • диск с драйверами и фирменным ПО;
  • наклейка для корпуса с логотипом TUF на прозрачной основе;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • набор переходников для удобного подключения корпусных разъёмов ASUS Q-Connectors.
ASUS Vanguard B85

Список достаточно большой, однако на деле имеем лишь множество документов и всего два кабеля для подключения накопителей. По нашему мнению, комплект весьма скромен, почти такой же, как и у H87I-Plus.


Внешний вид

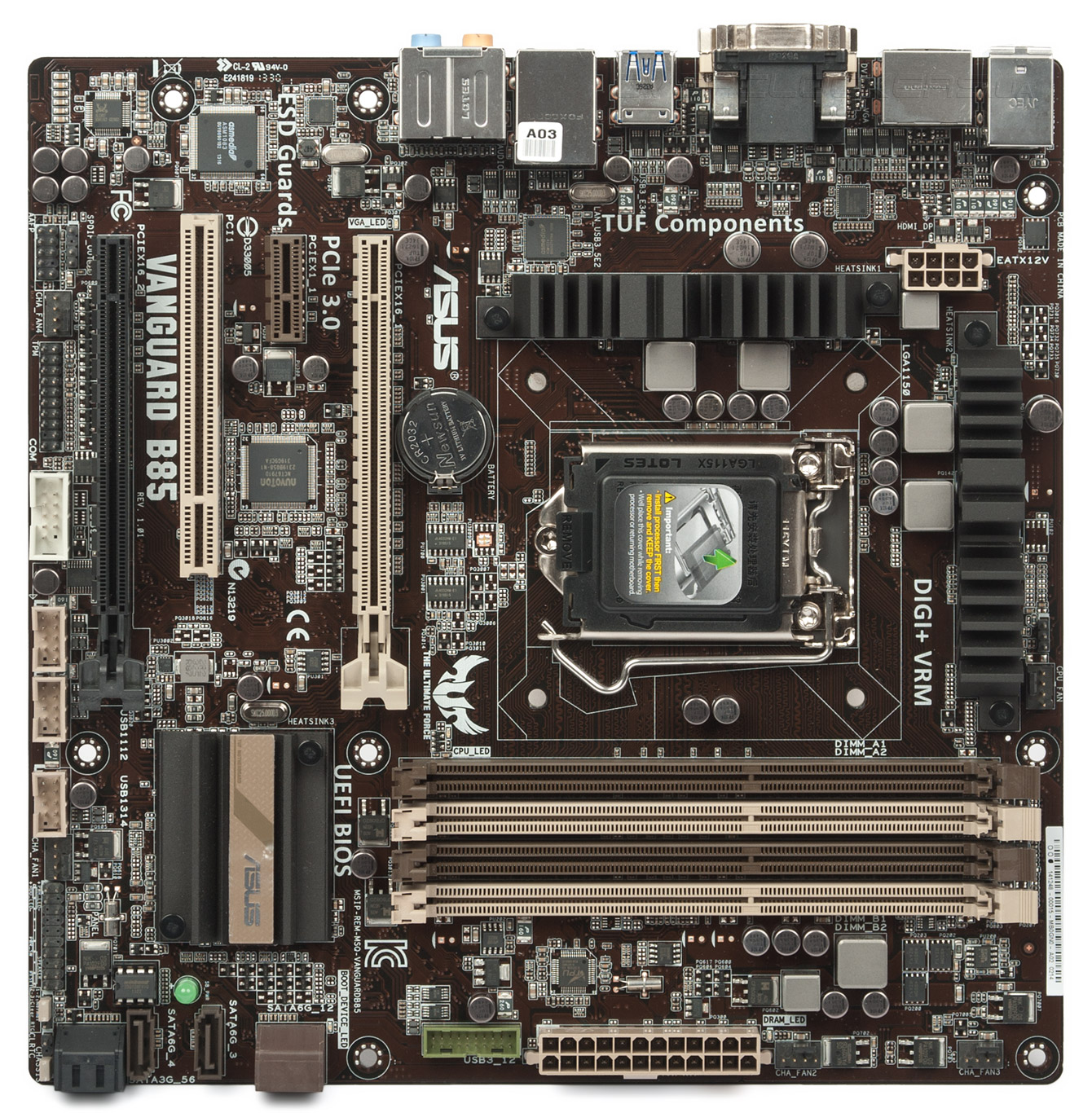

Несмотря на полноформатный mATX-размер устройства, свободных мест на PCB практически нет. Однако здесь также отсутствуют какие-либо отличительные признаки продвинутых решений: исключены фирменные переключатели или кнопки, нет POST-индикатора. Вместо этого продукт оснащён четырьмя диагностическими светодиодами красного свечения, которые загораются в момент инициализации основных компонентов системы — процессора, оперативной памяти, видеоадаптера и загрузочного устройства. К нашему удивлению устройство не только лишено контактов для подключения выносных термодатчиков, они напрочь отсутствуют в концепции Vanguard B85, несмотря на свое отношении к серии TUF!

ASUS Vanguard B85

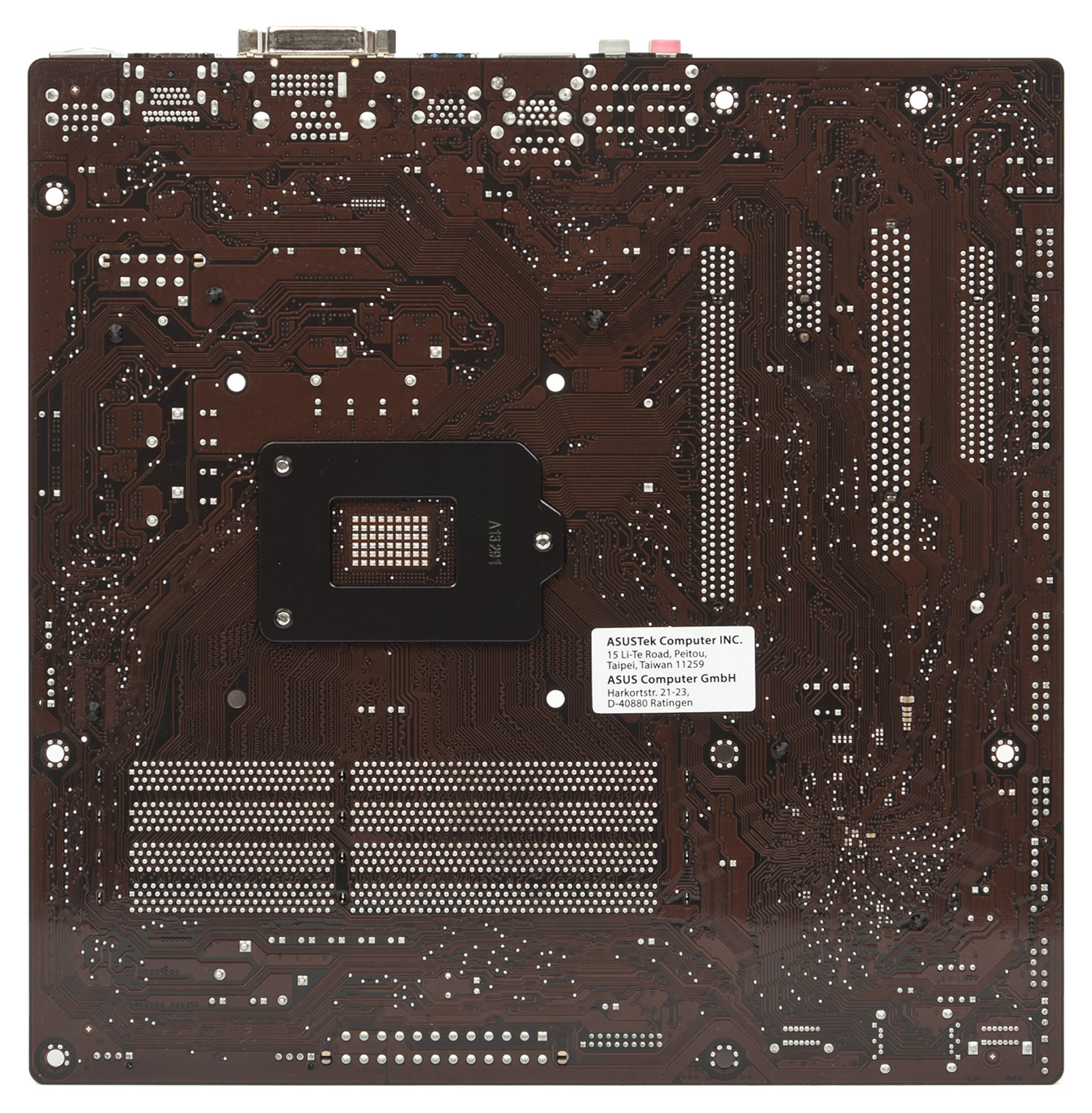

На обратной стороне нет ничего, что могло бы помешать установке крупных усилительных пластин для систем охлаждения ЦП. Радиаторы для своего крепления используют подпружиненные пластиковые «гвозди».

ASUS Vanguard B85

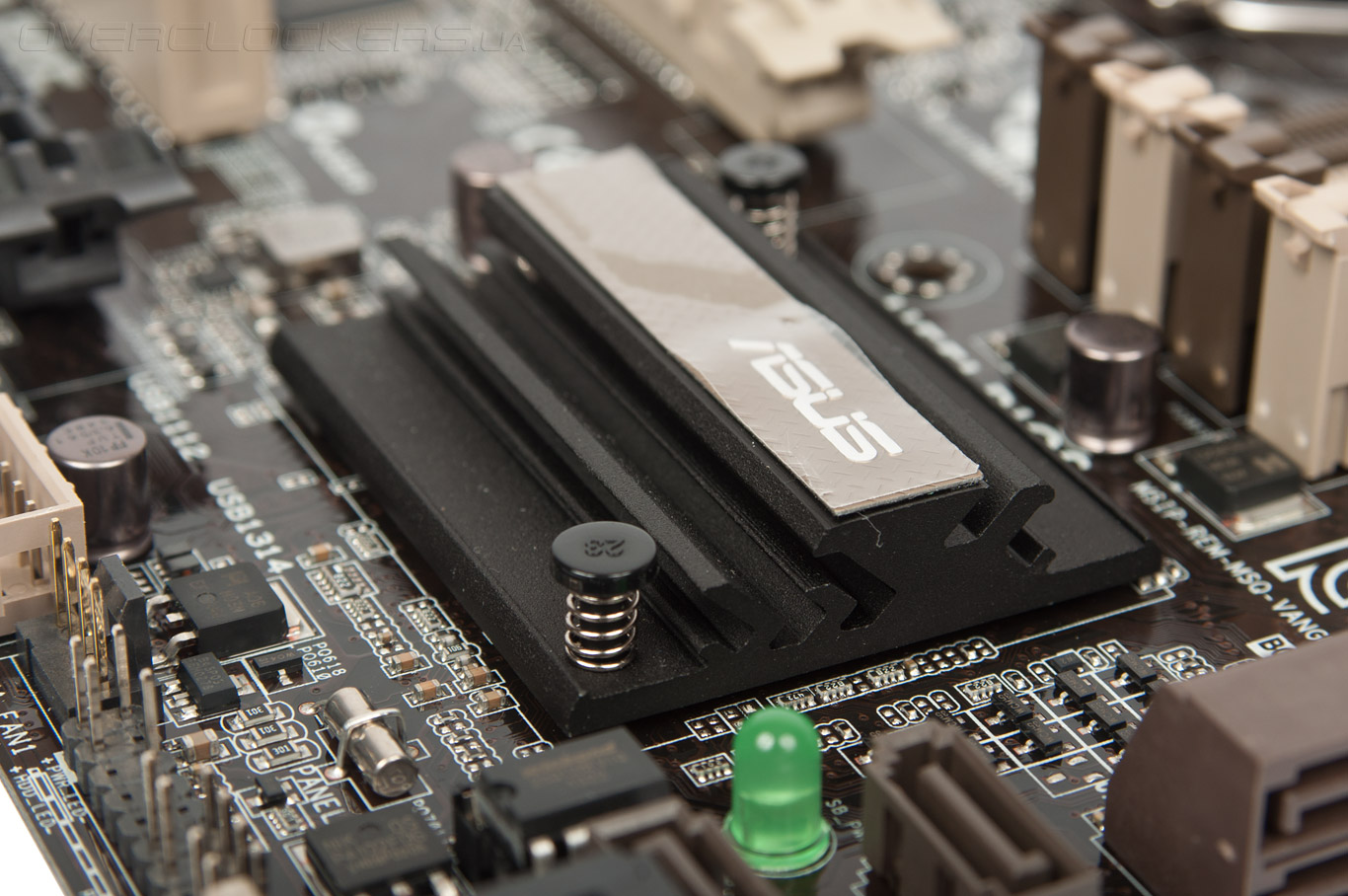

Охладитель системной логики невелик, впрочем, даже такого радиатора оказалось вполне достаточно для удержания температуры моста на рубеже 50 °C.

ASUS Vanguard B85

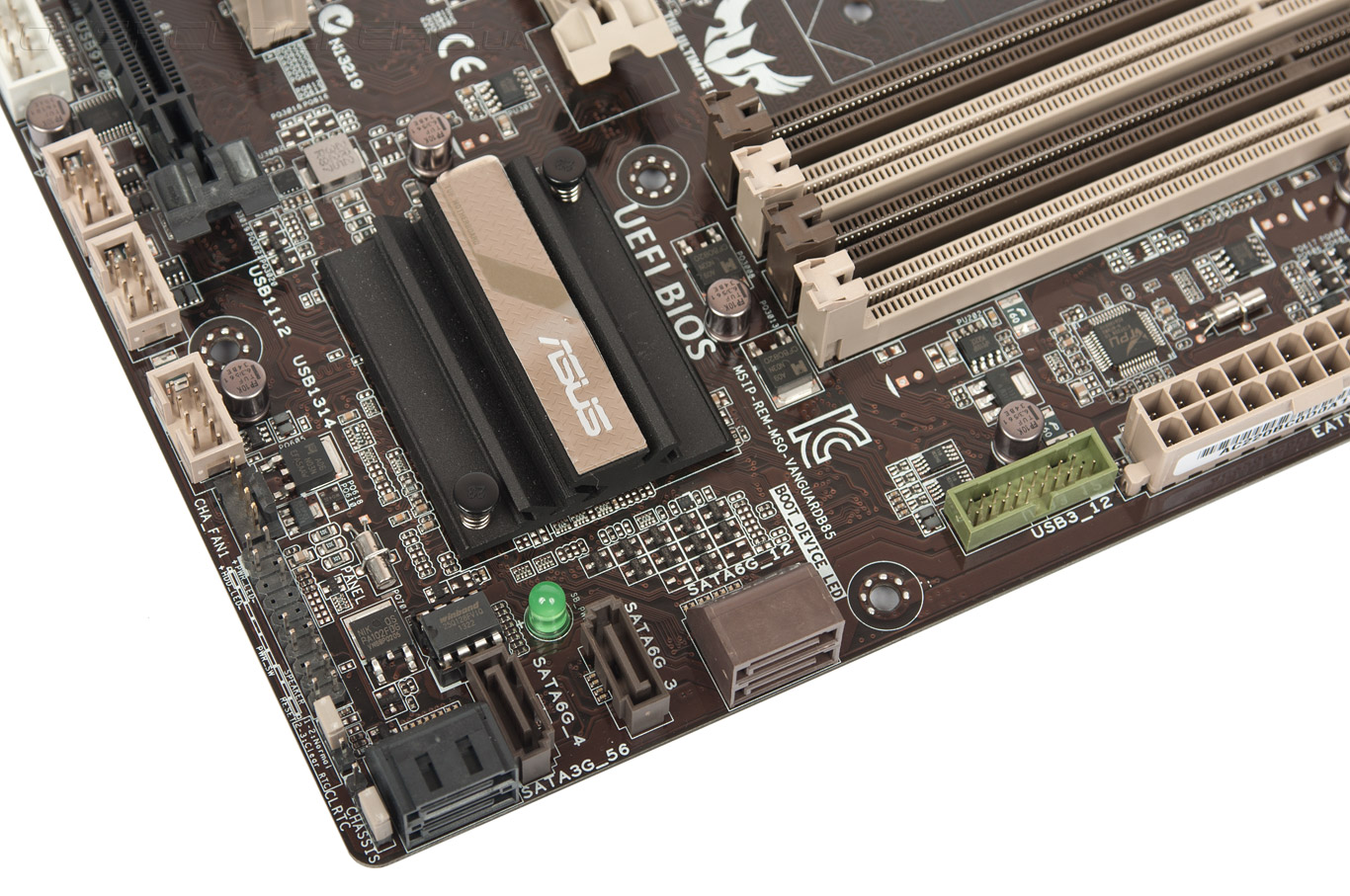

Контактные площадки для подключения кабелей удобно расположены вдоль граней платы. SATA-порты используются двух типов — классического, простого исполнения, и развернутые на 90° относительно PCB. Так, владельцам тесных корпусов можно будет без проблем использовать простые гнёзда, а любителям аккуратно укладывать кабели и обладателям двух массивных видеоадаптеров помогут две другие группы.

ASUS Vanguard B85

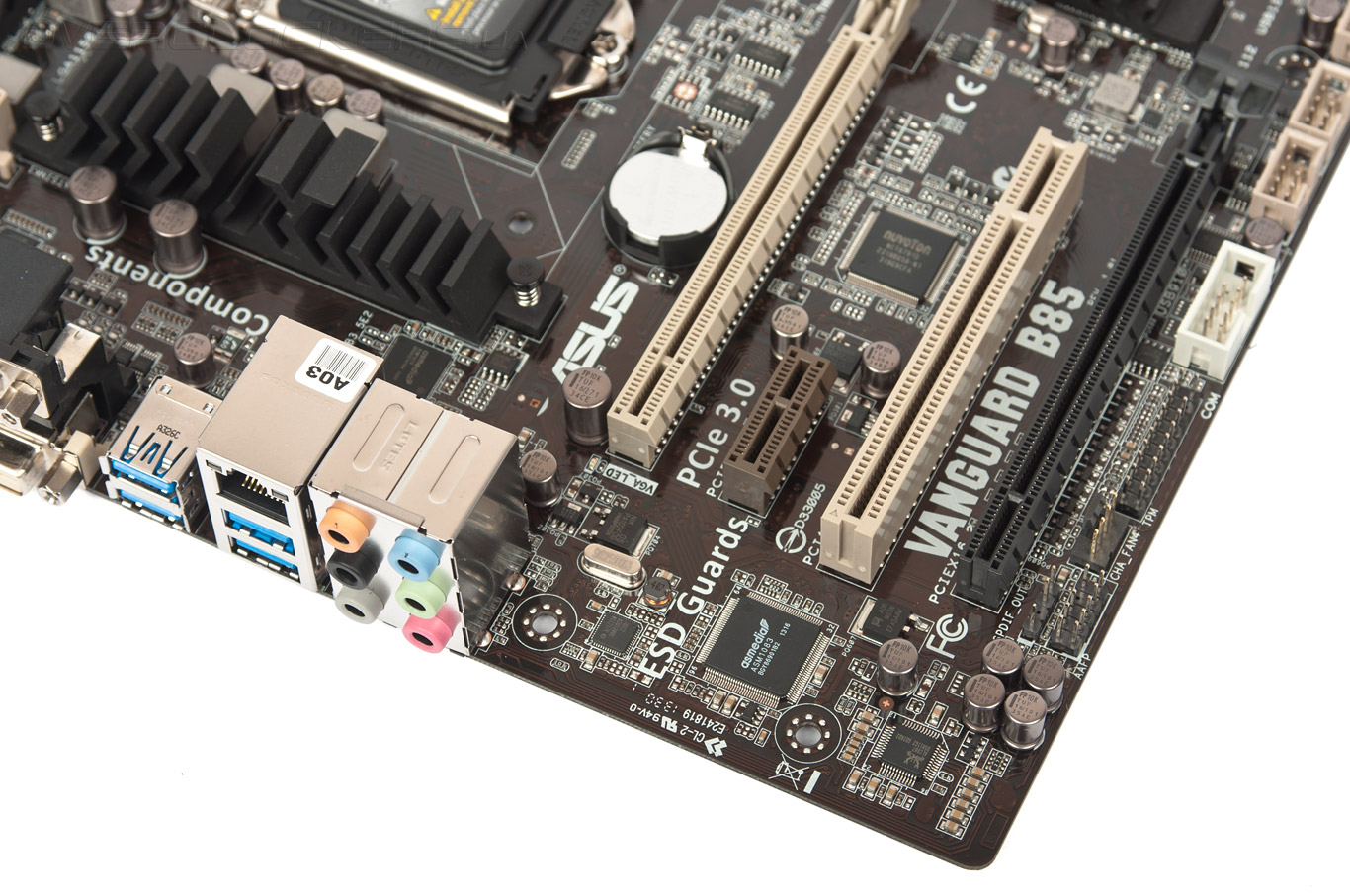

Конфигурацию слотов расширения трудно представить себе в другом виде. Отметим небольшой ньюанс. У Vanguard B85 сокет LGA 1150 оказался максимально смещён вниз платы, поэтому в случае использования габаритных систем охлаждения стоит проверять их совместимость с этим устройством. В условиях открытого стенда мы смогли немного отклонить наш видеоускоритель от охладителя ЦП; в случае его закрепления в корпусе некоторые элементы, вероятно, касались бы алюминиевых рёбер радиатора.

ASUS Vanguard B85

Гнездо питания процессора также расположено не очень удачно, лишая пользователя удобно подключать соответствующий кабель при использовании габаритной системы охлаждения. Впрочем, это лишь замечание, а не существенный недостаток.

ASUS Vanguard B85

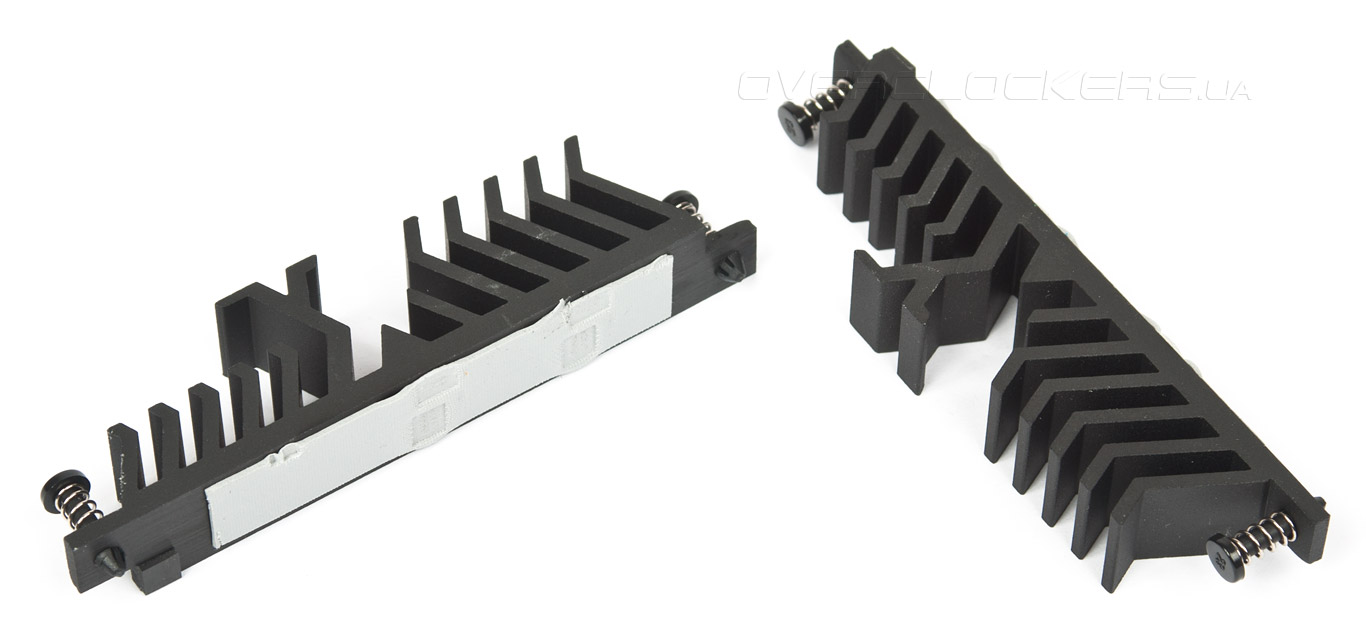

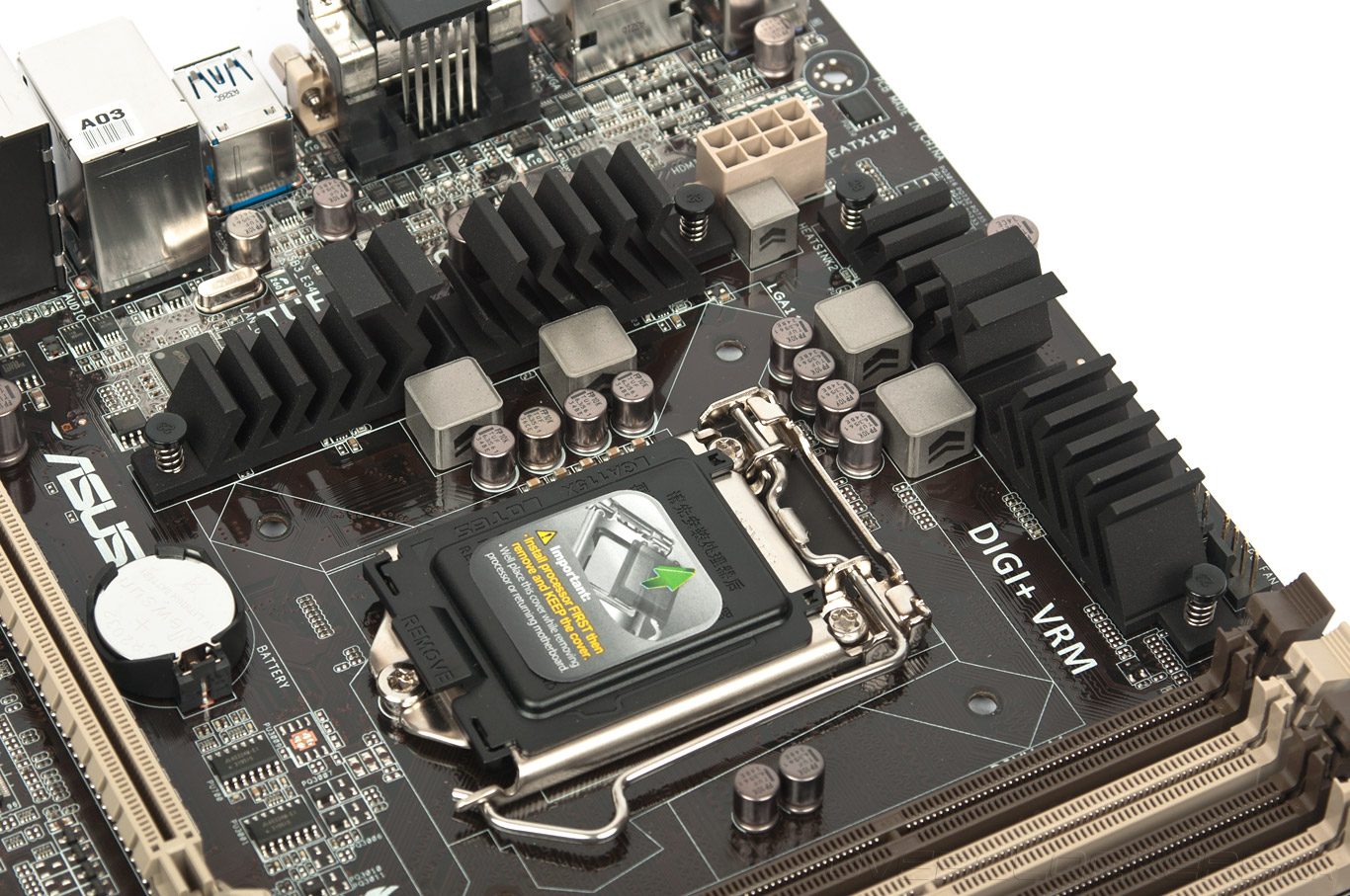

Радиаторы в зоне VRM имеют простое исполнение и достаточно малый вес. Роль теплопроводника возложена на прокладку, очень похожую в своём исполнении на применяемые в составе видеокарт компании NVIDIA. Иными словами, при первой установке происходит существенная деформация, вплоть до прорывания и последующего её развала до состояния лоскутов. В противовес имеем хорошие теплопроводящие свойства.

ASUS Vanguard B85

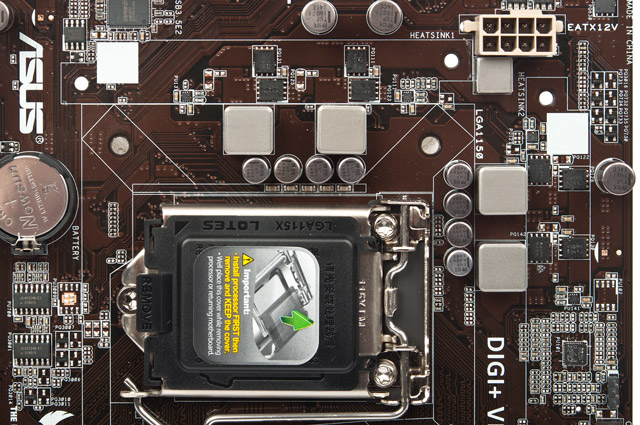

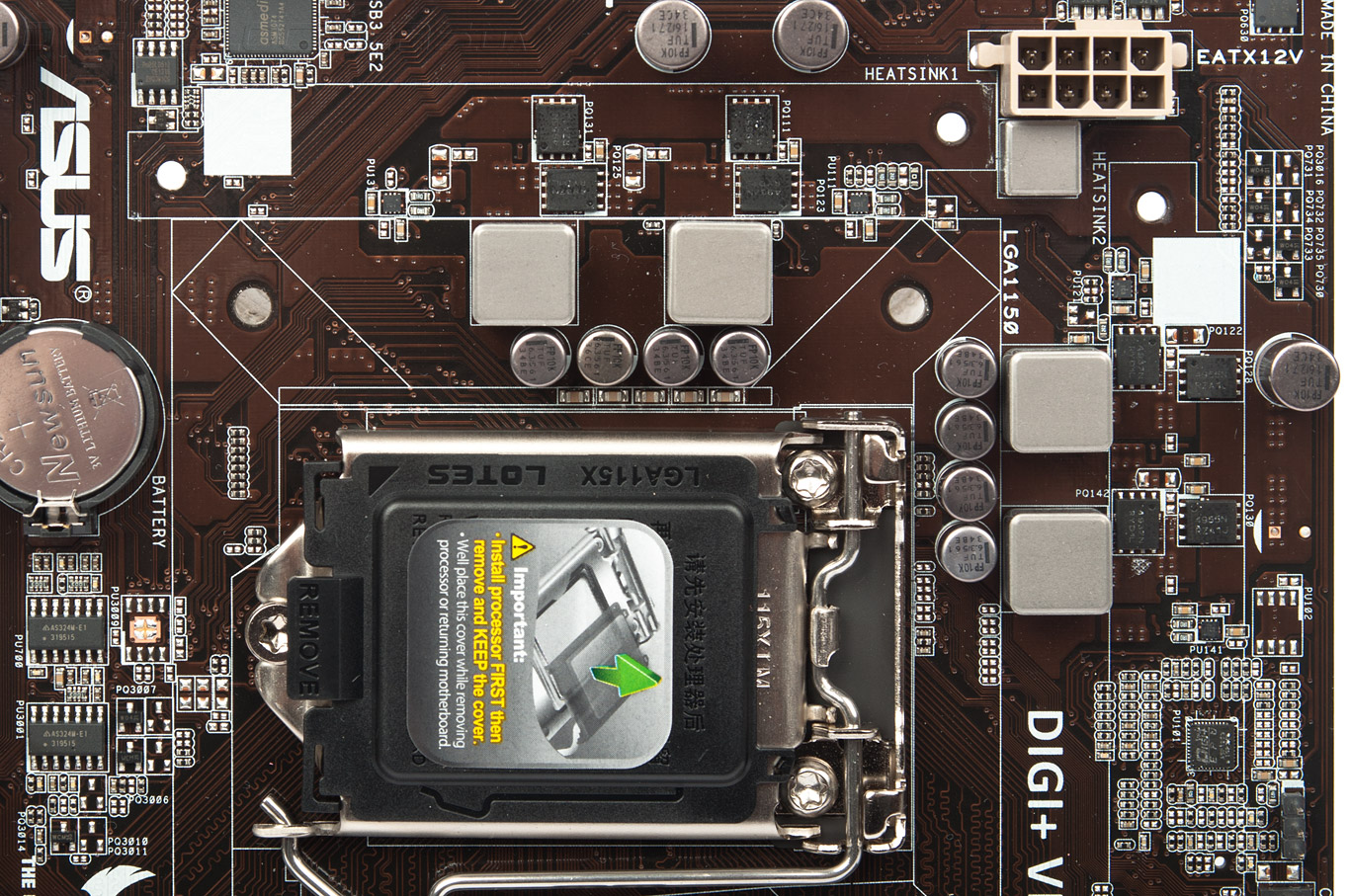

Основу преобразователя напряжения составляет перемаркированный компонент ASP1253. Возможно, это четырёхканальный ШИМ-контроллер IR3570A от International Rectifier. Но какой-либо информации, подтверждающей это, у нас, к сожалению, нет. В состав каждого канала входит всего два силовых элемента. На этот раз это продукция ON Semiconductor — NTMFS4937N и NTMFS4955N. Для улучшения температурного режима каждая пара находится поодаль от другой. Таким образом, общая площадь рассевания тепла оказывается существенно большей, чем у недавно рассмотренной Gigabyte GA-Z87-HD3.

ASUS Vanguard B85

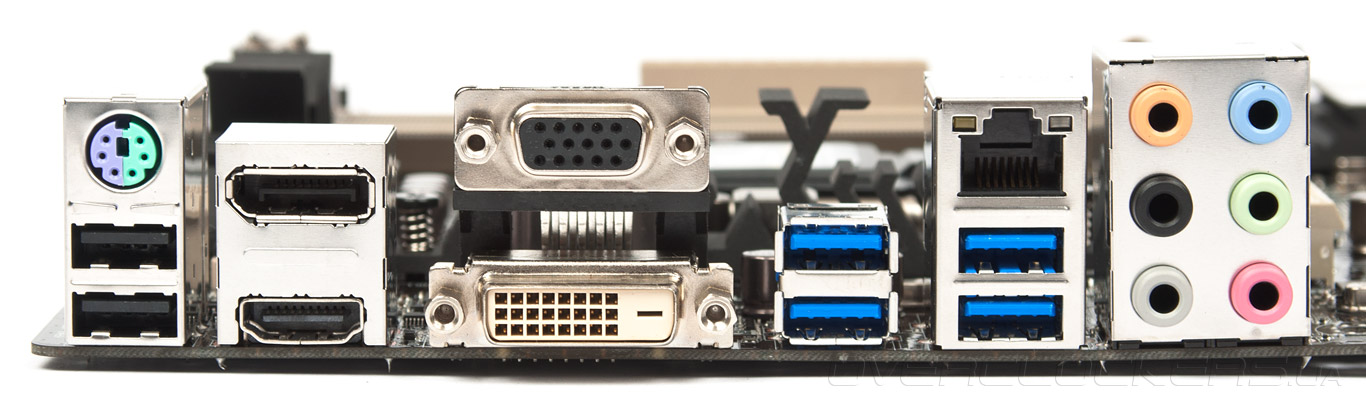

Набор разъемов на задней панели вполне пристойный. Количество портов USB 3.0 увеличено на счёт хаба производства ASMedia — ASM1074, а выход HDMI уже привычно оснащён конвертером сигналов ASM1442.

ASUS Vanguard B85

В целом, Vanguard B85 демонстрирует полную готовность перед испытаниями, но крест на всех надеждах может поставить упрощенный UEFI; приступим к обзору его возможностей и выясним, так ли это.
