Обзор материнской платы Gigabyte GA-Z97MX-Gaming 5

Штат сотрудников Gigabyte Technology решил внести разнообразие в существующий и без того немалый ассортимент продукции компании введя ещё одну подсерию, которая теперь будет дополнять системные платы прежде созданного «игрового» семейства G1. До этого момента те имели отличительные черты, которые с лёгкостью можно было опознать по имени изделия — Assassin, Guerrilla или Sniper. К слову, последняя серия получила наибольшее распространение на рынке. Очевидно, теперь платы с менее выдающимися характеристиками получили востребованный покупателями ярлык в виде суффикса Gaming.

На тестирование в лабораторию прибыла одна из самых дешёвых моделей из новообразованного отряда. Её стоимость на зарубежных торговых площадках составляет $135, при этом она оснащена обязательным как для устройства подобного класса сетевым адаптером Killer от Qualcomm Atheros. Кроме того, именно она прельщает уникальным подходом в реализации звуковой составляющей, прежде виденным на более дорогом продукте — G1.Sniper Z87. При всём этом низкая стоимость изделия не повлияла на такую важную способность как возможность организации тандема из двух графических адаптеров, а ещё она обладает обеими типами новых интерфейсных гнёзд — SATA Express и компактным M.2.

Gigabyte GA-Z97MX-Gaming 5

Менее года назад продуктом, снискавшим наши симпатии, стала ASRock Z87M Extreme4, продемонстрировавшая полную готовность к различным оверклокерским экспериментам и имеющая на тот момент аналогичный ценник. У нынешнего визитёра модуль VRM выглядит поскромнее, вероятно, именно здесь кроется главный секрет его низкой стоимости. В рамках этого обзора в обязательном порядке будут изучены его особенности.

Модель Gigabyte GA-Z97MX-Gaming 5 (rev. 1.0)
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM
1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/
2600*/2666*/2800*/2933*/3000*/3100*(OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
1 x PCI Express 2.0 x1
M.2 1 x PCI Express 2.0 x2
Слоты PCI
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы HDMI 1.4a, DVI-D, D-Sub
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 2
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z97)
8 x 2.0 (4 разъёма на задней панели, Z97)
SATA Express 1 (Z97)
Serial ATA 6 x SATA 6 Гбит/с (Z97)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
Texas Instruments OPA2134
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Qualcomm Atheros Killer E2201 (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 244
Дополнительные возможности Аппаратные переключатели режима работы звукового усилителя для выхода наушников (2,5x/6x), DIP-кроватка с предустановленным ОУ OPA2134, специализированная группа гнёзд USB для подключения внешнего ЦАП, поддержка AMD 2-Way CrossFireX и NVIDIA 2-Way SLI

Стоит отметить, что теперь на современных системных платах всё реже можно встретить COM-порт, даже в виде реализованного на PCB штырькового разъёма. И в то же время GA-Z97MX-Gaming 5 оснащена двумя гнёздами PS/2, что способно вызвать удивление. Какие-либо сторонние контроллеры на её борту отсутствуют, поэтому все интерфейсные выходы всецело реализованы посредством набора системной логики Intel Z97.


Упаковка и комплектация

Стилистический подход в оформлении коробки невольно вызывает ассоциацию с продукцией MSI. Те же цвета, формы и размеры. Лицевая сторона выглядит непривычно просто, а всё дело в её декоративной роли.

Gigabyte GA-Z97MX-Gaming 5

Под откидывающейся крышкой сосредоточен яркий коллаж из элементов, объединенных технологий и решений в рамках концепции G1 Looks, а главное — здесь находится качественное фото изделия, позволяющее рассмотреть устройство безо всякого его извлечения из коробки.

Gigabyte GA-Z97MX-Gaming 5


На обратной стороне находится больше конкретной информации непосредственно о возможностях GA-Z97MX-Gaming 5. Среди прочего хотелось бы акцентировать внимание на оснащении изделия программным комплексом Sound Blaster X-Fi MB3.

Gigabyte GA-Z97MX-Gaming 5

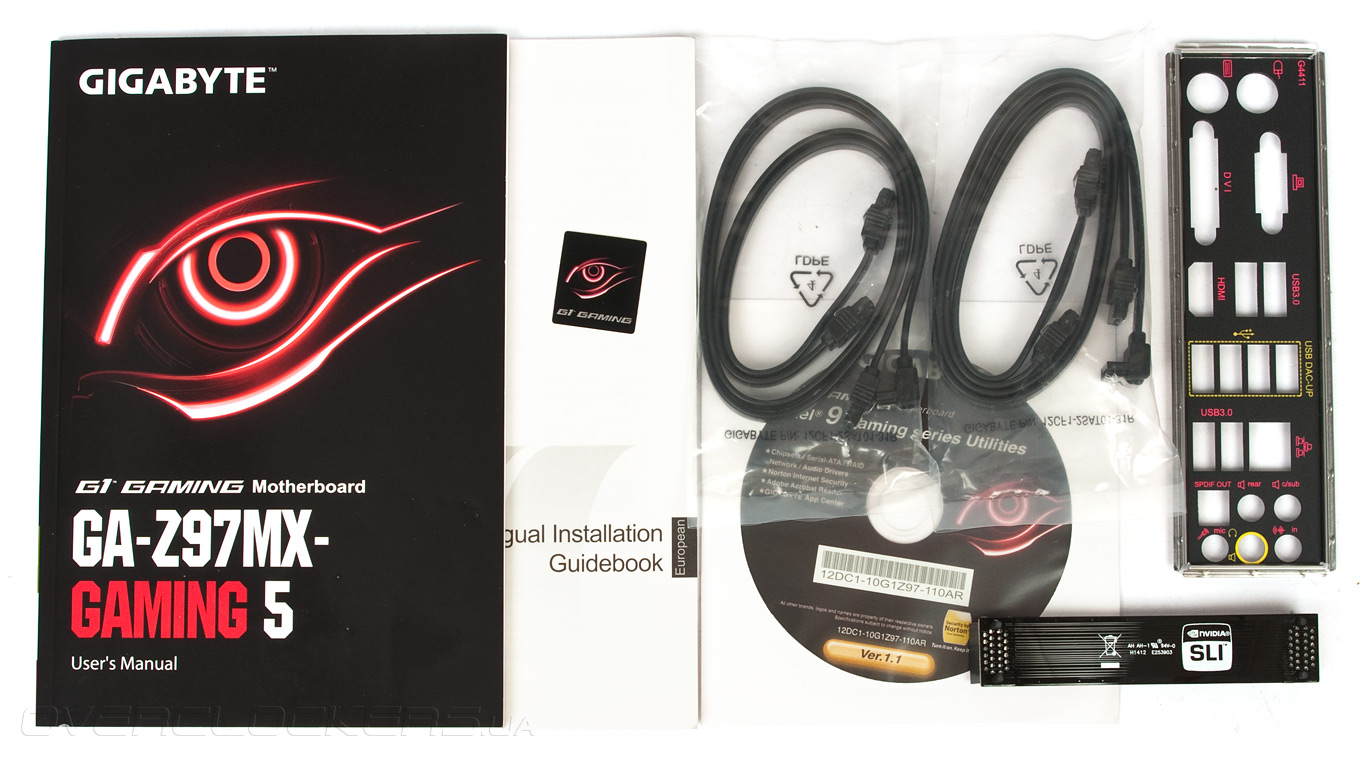

Вместе с платой внутри коробки находятся:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом G1 Gaming;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт.
Gigabyte GA-Z97MX-Gaming 5

Комплектация обычная, свойственная продуктам смежной ценовой категории, к примеру, уже упомянутым ASRock Z87M Extreme4 или Gigabyte G1.Sniper Z87.


Внешний вид и функциональность

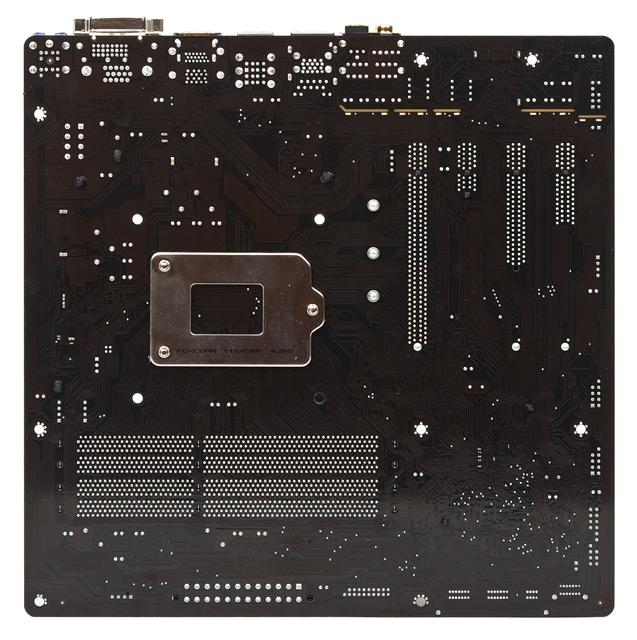

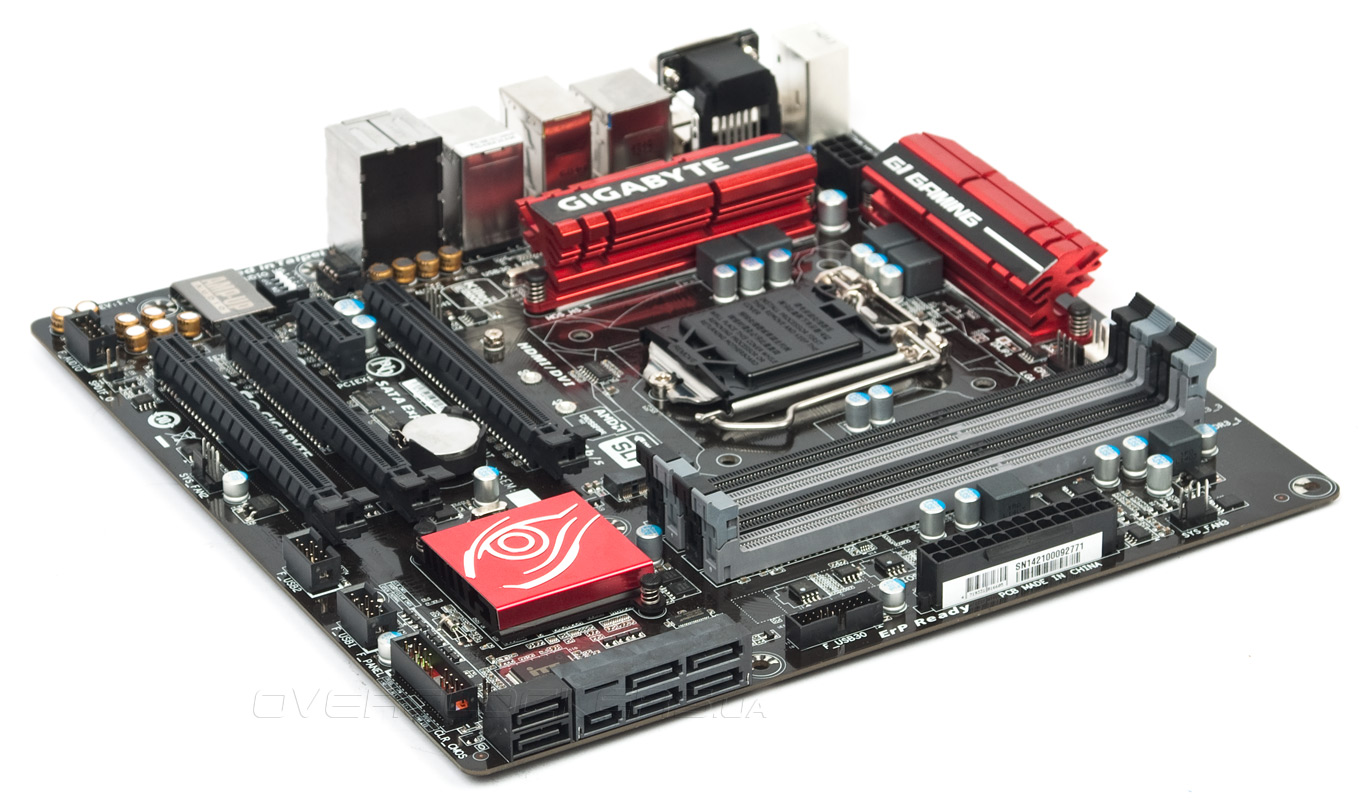

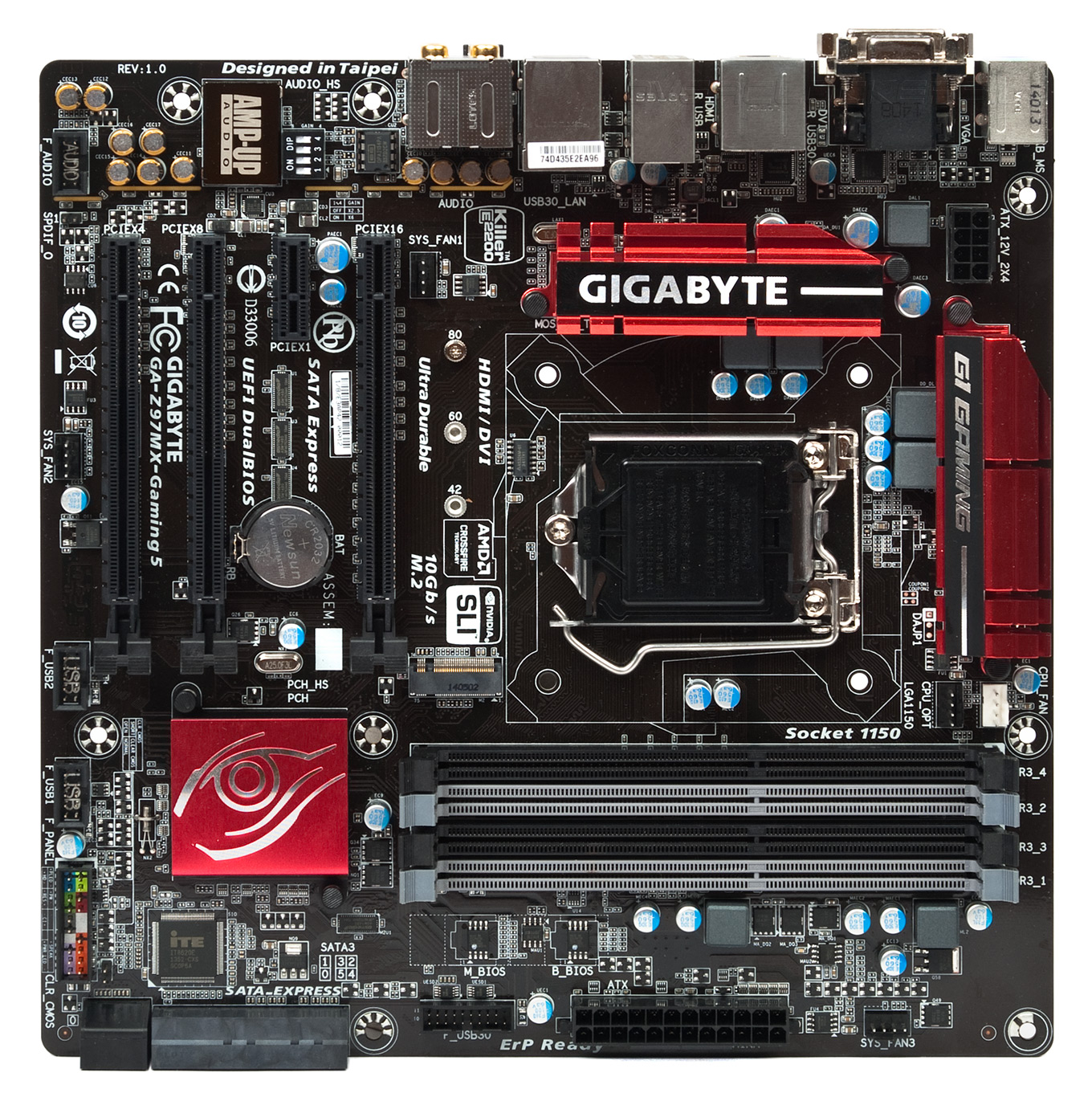

Благо, вынужденная экономия не коснулась размеров платы. Оттого пустующих мест — в избытке, где можно было бы разместить несколько индикаторов, или же хотя бы единственный — POST-кодов, не говоря уже о каких-то кнопках. Но от всего этого отказались в угоду максимальной простоты и дешевизны, что, в принципе, на итоговую работоспособность никак не влияет.

Gigabyte GA-Z97MX-Gaming 5

Изолирующий участок звуковой подсистемы всё же оснащён группой светодиодов глубокого, насыщенного свечения рубинового оттенка. Подсветку можно отключить посредством UEFI. Крепление радиаторов максимально простое. Они зафиксированы на месте при помощи пластиковых защёлок.

Gigabyte GA-Z97MX-Gaming 5

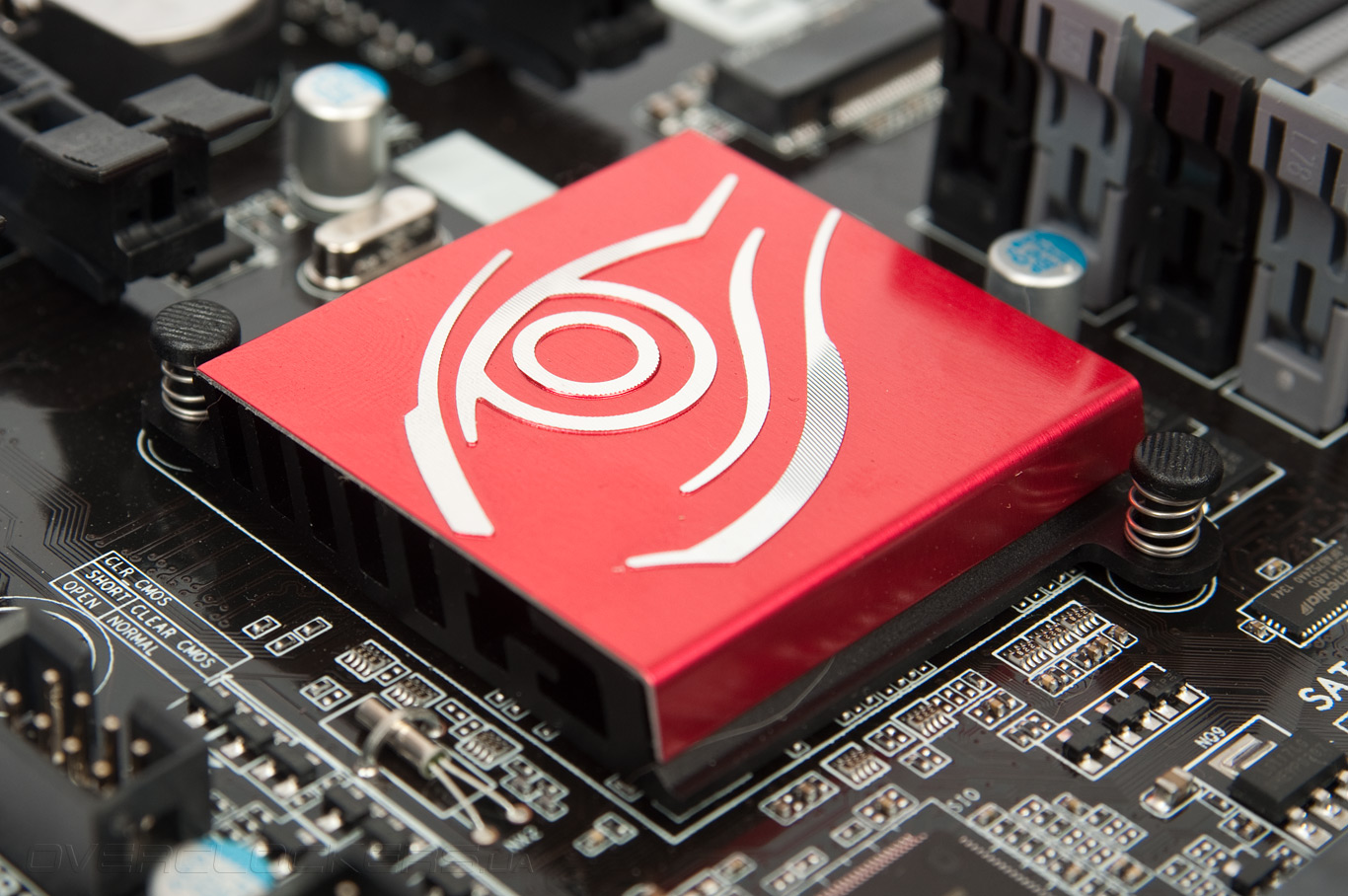

Площадь охладителя системной логики относительно небольшая, а сверху он дополнен декоративным элементом с фирменной эмблемой. Со своими обязанностями он справлялся хорошо.

Gigabyte GA-Z97MX-Gaming 5

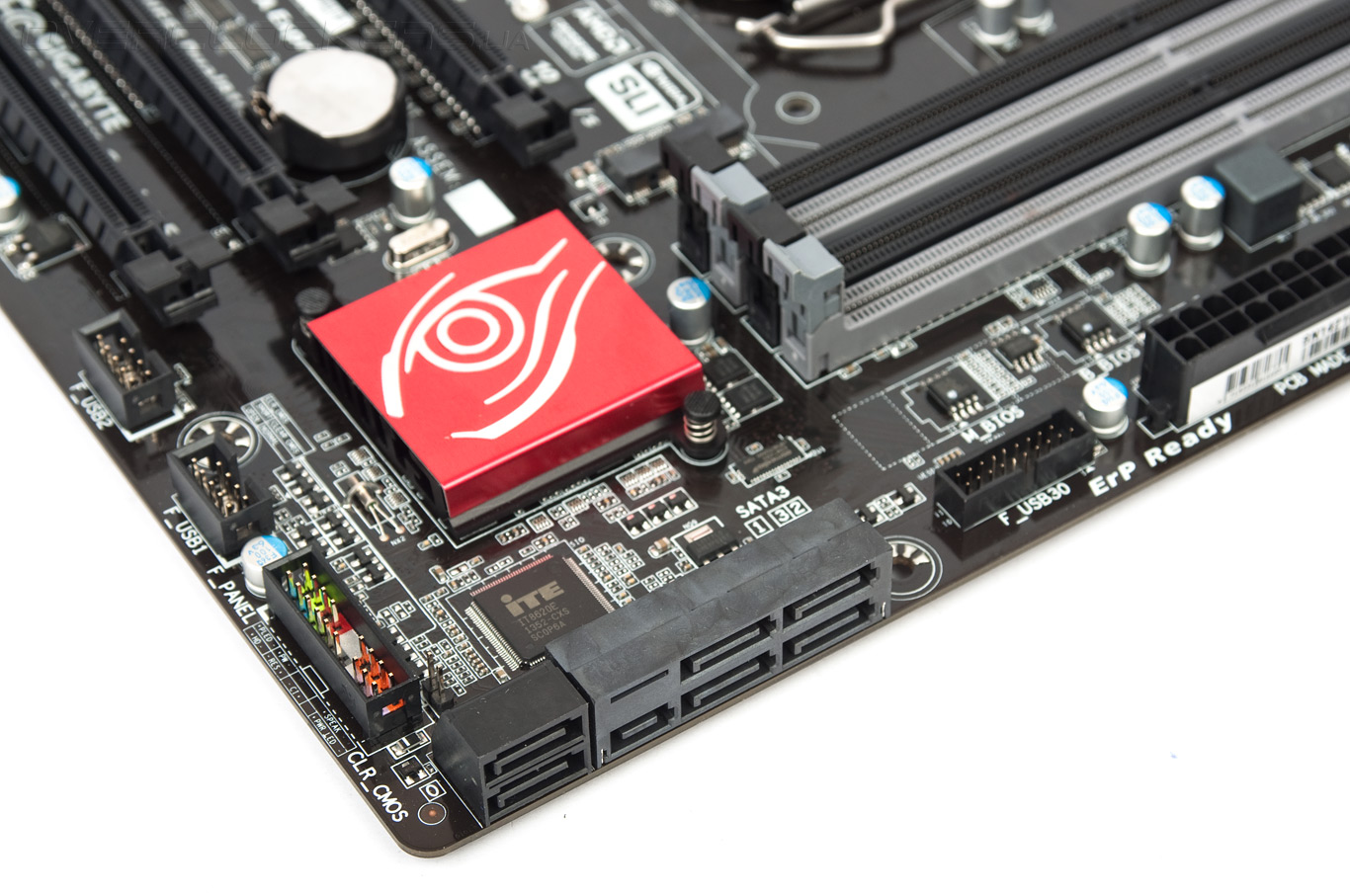

Даже самые простые изделия от Gigabyte оснащаются двумя микросхемами ПЗУ, и нынешняя гостья не стала исключением. Между интерфейсными выходами SATA-E и M.2 находится коммутатор ASM1480, распределяющий две линии PCI-E между ними, то есть в конкретный момент времени можно использовать лишь одно гнездо.

Gigabyte GA-Z97MX-Gaming 5

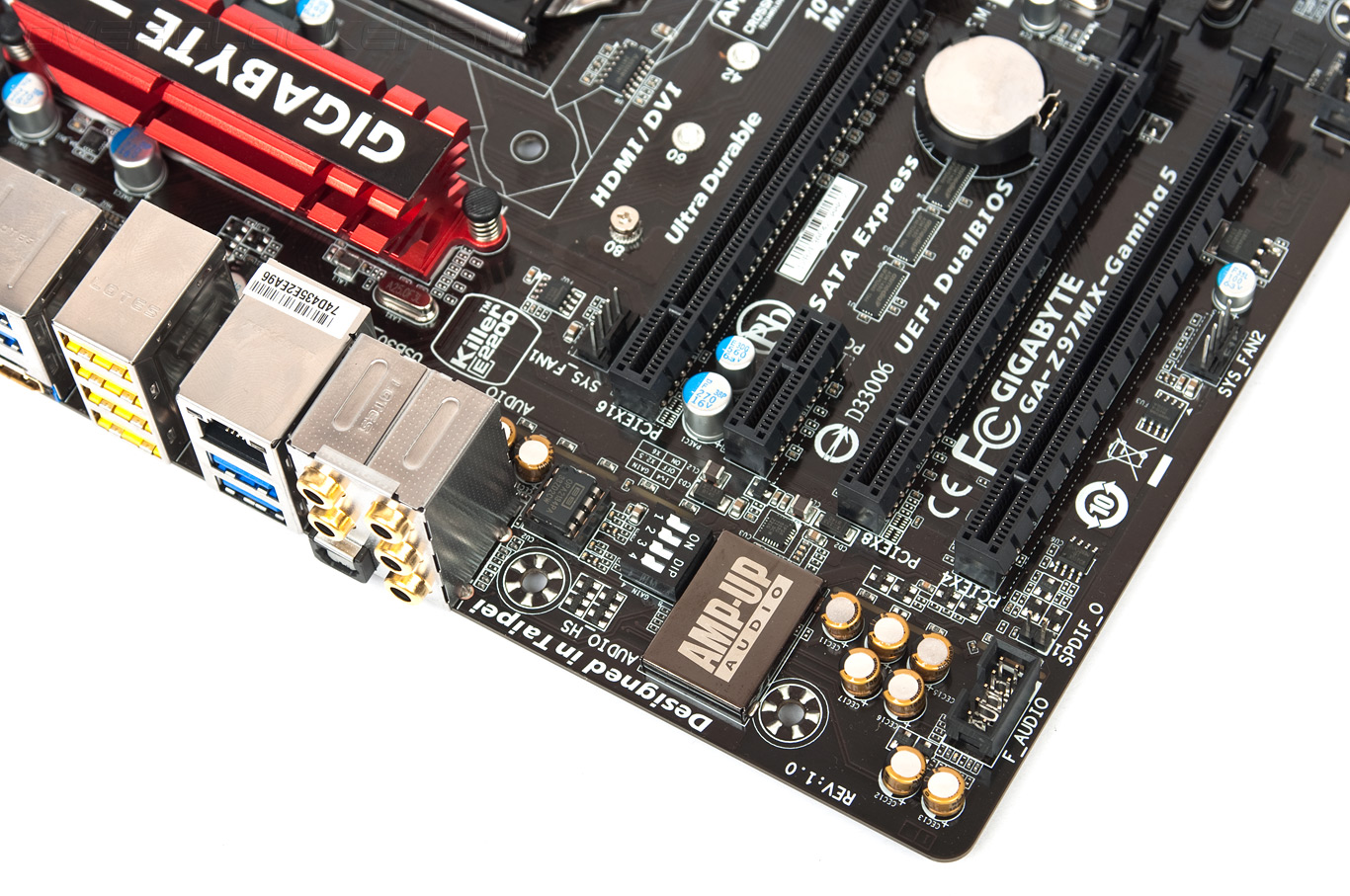

За литиевым элементом спрятан четвёртый из подобных коммутаторов; их группа позволяет распределить поровну линии PCI-E между первым и третьим гнёздами. Второе и четвертое, именованное как PCIEX4, гнёзда могут использоваться одновременно без усечения собственных возможностей. DIP-переключателей теперь стало целых четыре, но в руководстве пользователя настоятельным тоном рекомендовано переводить их все из одного положения в другое одновременно. Звуковая подсистема оснащена собственным DC-DC конвертером в лице TPS65130 от Texas Instruments. ОУ OPA2134PA от этого же производителя позволяет рассчитывать на использование вместе с GA-Z97MX-Gaming 5 высокоимпедансных наушников, причем группа переключателей ответственна за варьирование коэффициента усиления с 2,5x до 6x.

Gigabyte GA-Z97MX-Gaming 5

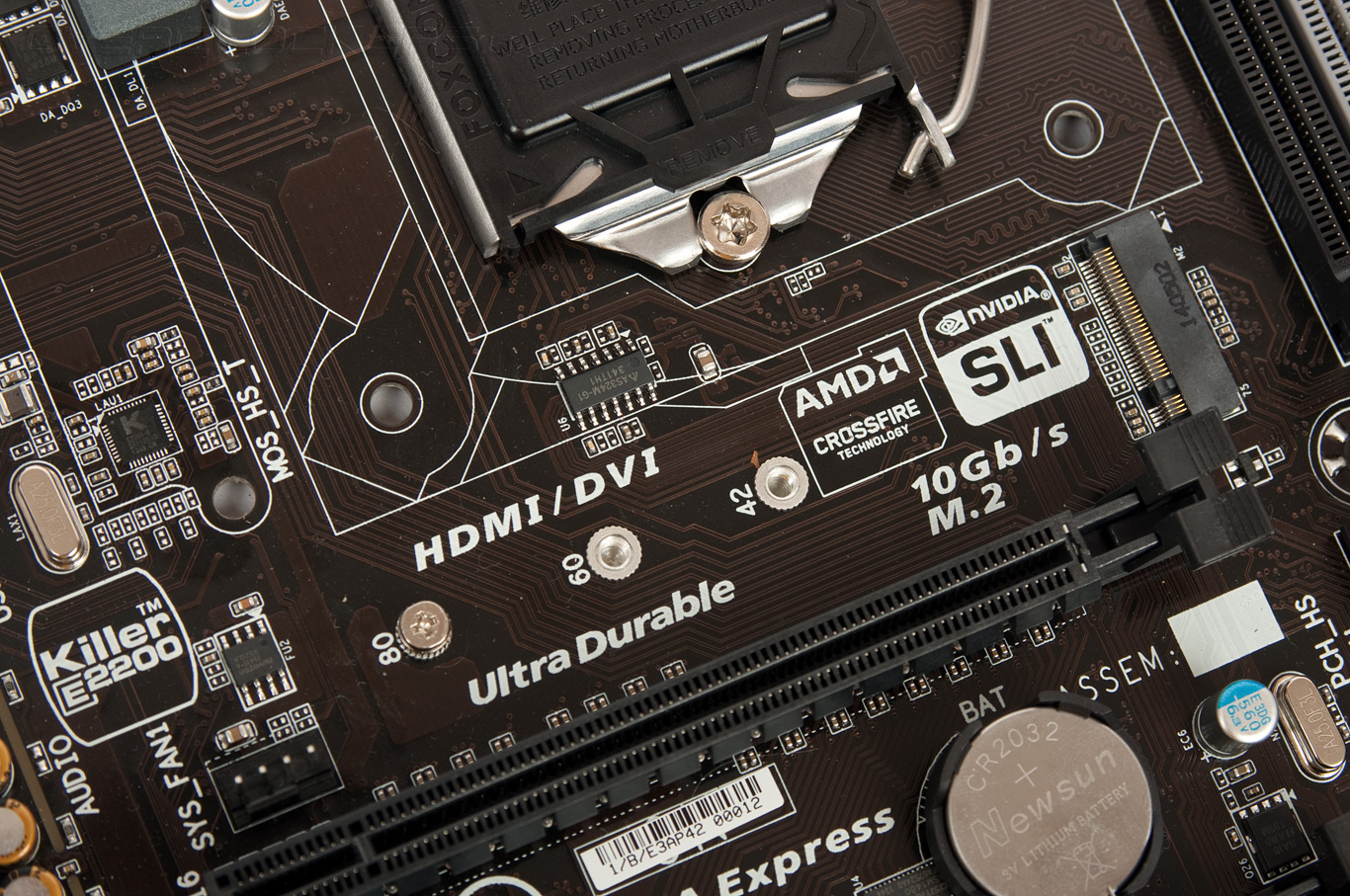

Сетевой адаптер разместили под одним из радиаторов в зоне VRM. Группа из четырёх выходов USB 2.0 оснащена ещё одним DC-DC конвертером RT8288A, что позволяет заявить инженерам о качественном их питании, достойном даже для подключения независимого ЦАП. Рядом с PCI-E x16 располдожен разъем M.2, позволяющий устанавливать соответствующие устройства различной длины.

Gigabyte GA-Z97MX-Gaming 5

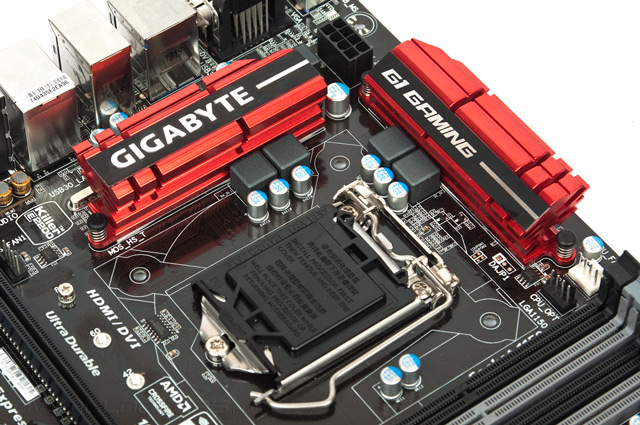

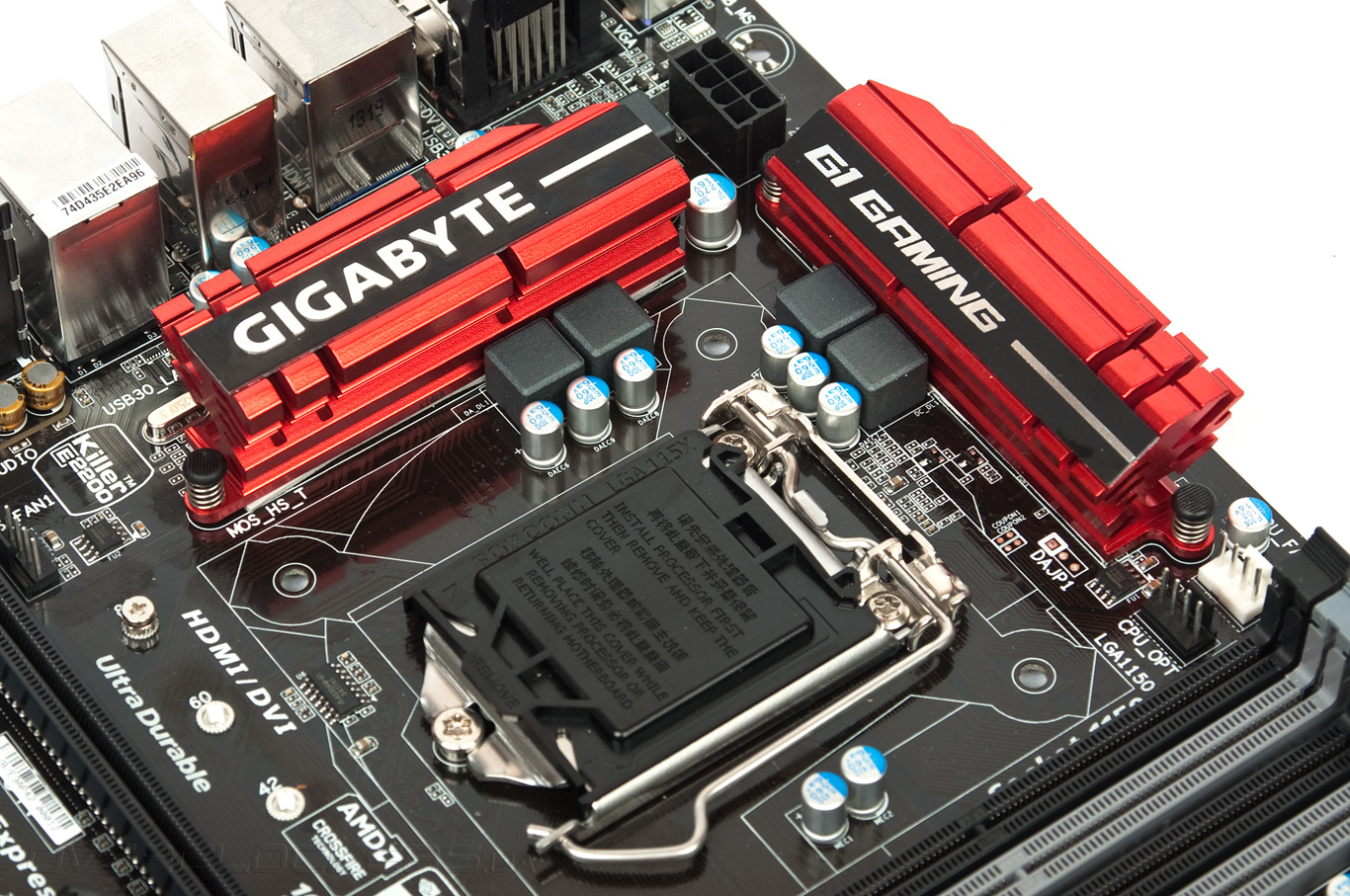

На первый взгляд, подсистема питания очень похожа на применённую у Gigabyte GA-Z87-HD3, лишь немного переделанную по образу приёма, что встречался на ASUS Vanguard B85. Два радиатора, пусть менее теплоёмких, зато с большей итоговой площадью рассеивания, должны благотворно сказаться на температурном режиме силовых элементов.

Gigabyte GA-Z97MX-Gaming 5

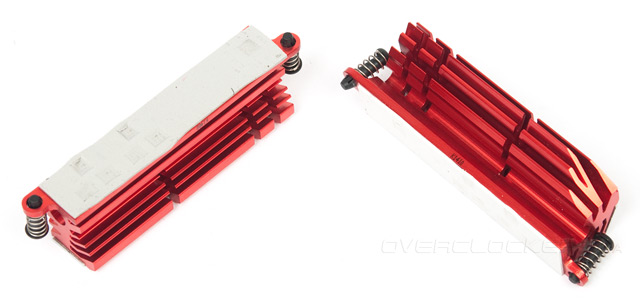

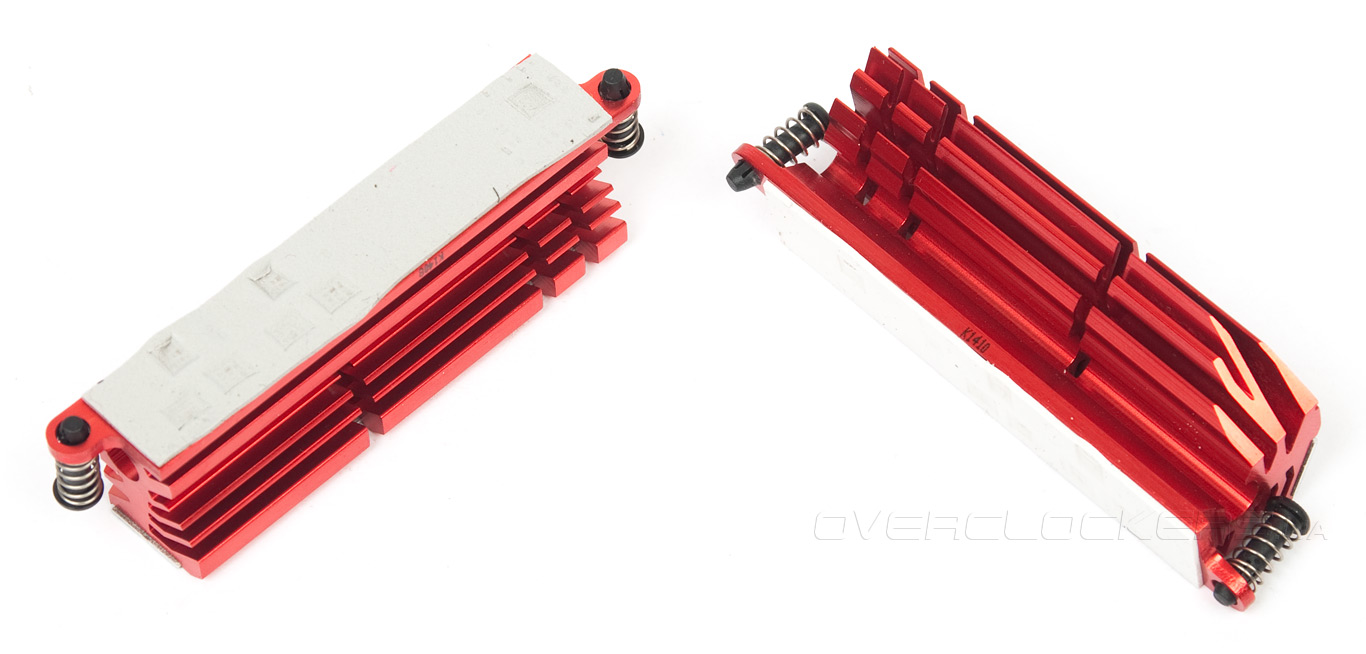

Термоинтерфейс традиционен — липучки толщиной порядка полутора миллиметров.

Gigabyte GA-Z97MX-Gaming 5

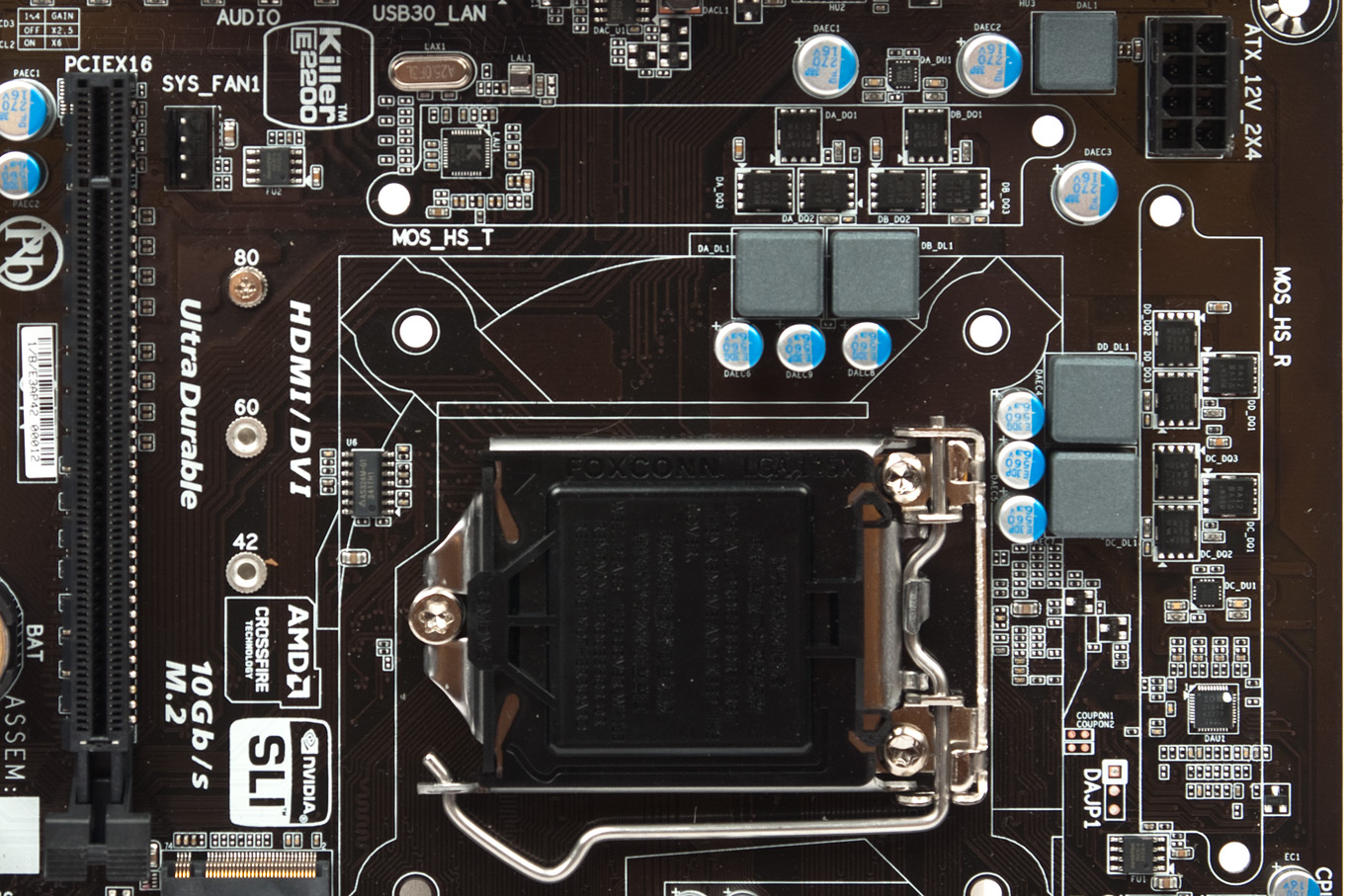

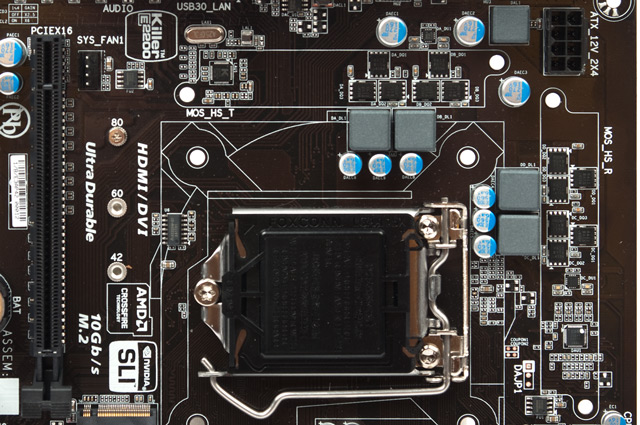

Однако, несмотря на схожую схемотехнику, реализация оказалась совершенно иной. ШИМ-контроллер сменился на IR3564B производства именитой компании International Rectifier. Он больше свойственен среде продукции AMD, поскольку умеет контролировать работу стабилизатора по схеме 4+1 либо же 3+2 фазы. Здесь к нему ещё добавлены два драйвера-удвоителя IR3598. Судя по маркировке элементов, реальных канала всё же четыре, а драйверы, очевидно, нужны для мониторинга состояния и/или для динамического изменения числа каналов системы стабилизации. Силовые элементы тоже сменились на другие модели, и теперь это продукция Vishay Intertechnology — SiRA12DP. Казалось бы, производитель предпринял все меры по улучшению стабилизационных свойств питающего напряжения ЦП, к которому прежде возникали вопросы, по всей видимости, исходящие к ШИМ-контроллеру ISL95820 от Intersil Corporation. Испытания же разрушили такие ожидания, но обо всём по порядку.

Gigabyte GA-Z97MX-Gaming 5

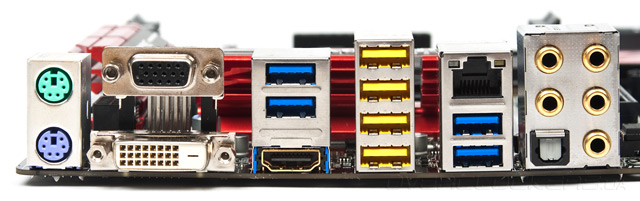

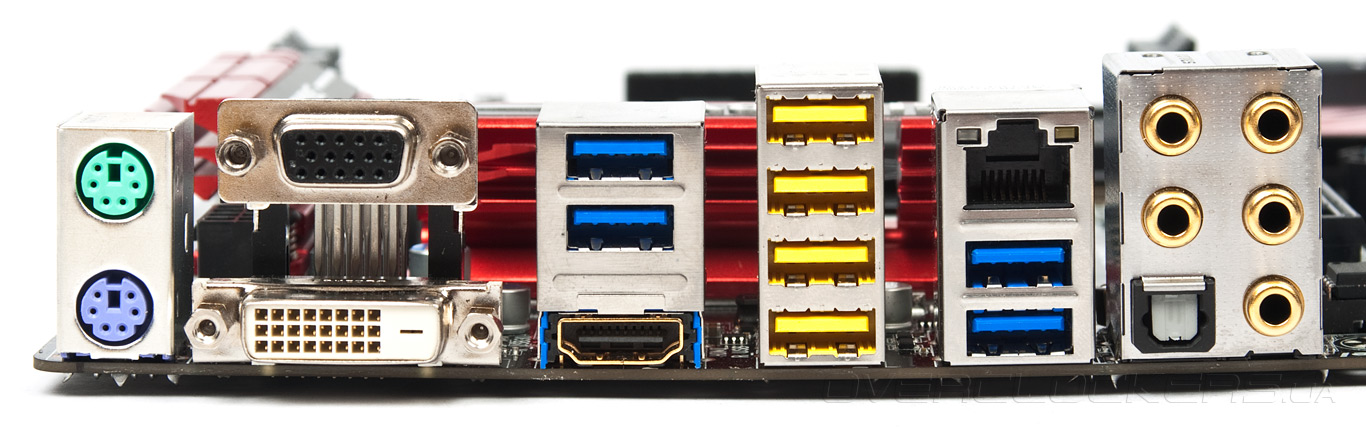

Кроме как необычным числом гнёзд PS/2, задняя панель изделия удивить ничем не может. Вместе с тем, всё необходимое здесь есть. Возможно, кого-то расстроит лишь два типа цифровых выходов видеосигнала, но, думаю, для модели такого уровня это не является существенным недостатком. Оба выхода, как и заведено у Gigabyte, оснащены отдельными конвертерами уровня сигналов — PTN3360D и ASM1442.

Gigabyte GA-Z97MX-Gaming 5

В итоге, дизайн устройства, благодаря полноценным размерам платы, оказался лишён видимых недостатков, имеющихся гнёзд полностью достаточно для любой современной системы. Небольшое замечание, разве что, вызывает положение группы переключателей в зоне звукового кодека ALC1150 — аккурат у главного PCI-E гнезда, что означает их недоступность при установке дискретного видеоадаптера.
