Обзор материнской платы MSI Z87M Gaming форм-фактора MicroATX для процессоров Haswell

Компании Micro-Star International удалось создать собственную линейку популярных материнских плат, основной целевой аудиторией которой стали любители компьютерных игр. День ото дня она обзаводится новыми поклонниками, и стремясь максимально удовлетворить их ожиданиям специалисты разработали новую модель. Z87M Gaming совсем недавно появилась в продаже, её позиционирование можно оценить как промежуточное между уже рассмотренными ранее Z87-G45 Gaming и Z87-GD65 Gaming.

MSI Z87M Gaming

Прежде всего, она стала меньше, обосновавшись в габаритах mATX. В результате продукт оказался лишён порта mSATA, но этот момент попытались сгладить размещением двух гнёзд eSATA на задней панели. Все прочие атрибуты «геймерской» серии оказались нетронутыми, а для оверклокеров здесь предусмотрены удобные кнопки включения, перезагрузки системы, POST-индикатор и специальная кнопка для новичков в сфере разгона — OC Genie, всё как у более старшего представителя серии. От младшего новинка унаследовала более простой VRM, правда, его охлаждение немного улучшили. Но обо всём по порядку.


Характеристики

Модель MSI Z87M Gaming (MS-7866)
Чипсет Intel Z87
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000*(OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
2 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics/4600/P4600
Видеоразъёмы DisplayPort, 2x HDMI
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6х 3.0 (4 разъёма на задней панели, Z87)
2х 3.0 (2 разъёма на задней панели, Renesas UPD720202)
6x 2.0 (2 разъёма на задней панели, Z87)
Serial ATA 6x SATA 6 Гбит/с (Z87)
2x eSATA 6 Гбит/с (ASMedia ASM1061)
RAID 0, 1, 5, 10 (Z87)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Qualcomm Atheros Killer E2205 (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 244
Дополнительные возможности Кнопки включения и перезагрузки, POST-индикатор, поддержка AMD 2-Way CrossFireX и NVIDIA 2-Way SLI, возможность подключения TPM-модуля, ПО Creative Sound Blaster Cinema


Упаковка и комплектация

Оформление упаковок продукции серии Gaming едино и уже узнаваемо. Производитель акцентирует внимание на применении специального сетевого контроллера и рекомендациях, полученных от известной киберспортивной команды Fnatic.

MSI Z87M Gaming

Обратная сторона коробки добавляет деталей. К сожалению, фото продукта отсутствует, но есть схематическое изображение его задней панели и таблица с описанием основных возможностей изделия. Под ними более подробно расписаны подробности фирменных решений, как программных, так и конструкторских.

MSI Z87M Gaming

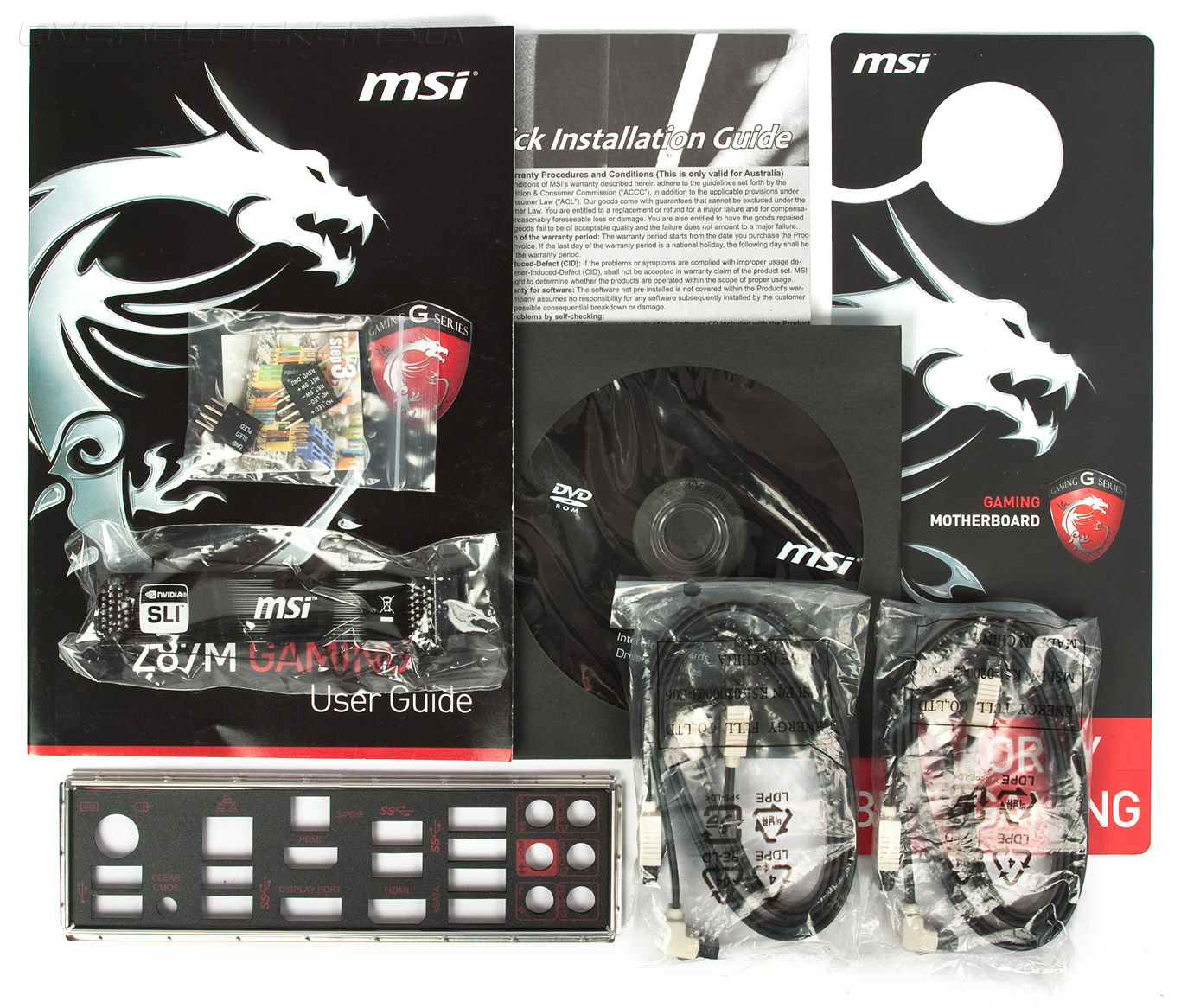

Коробка имеет обычные размеры, поэтому и комплектация вполне рядовая:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке); отметим обильное присутствие QR-кодов и ссылок в их явном виде (например, такого рода);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • набор переходников для удобного подключения корпусных разъемов M-Connectors;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • табличка на дверь «I’M SORRY BUSY GAMING»;
  • наклейка с логотипом MSI Gaming Series.
MSI Z87M Gaming

Как позиционирование продукта, так и его комплектация являются срединными между ранее анонсированными Z87-G45 Gaming и Z87-GD65 Gaming. В целом, она вполне достаточна.


Внешний вид

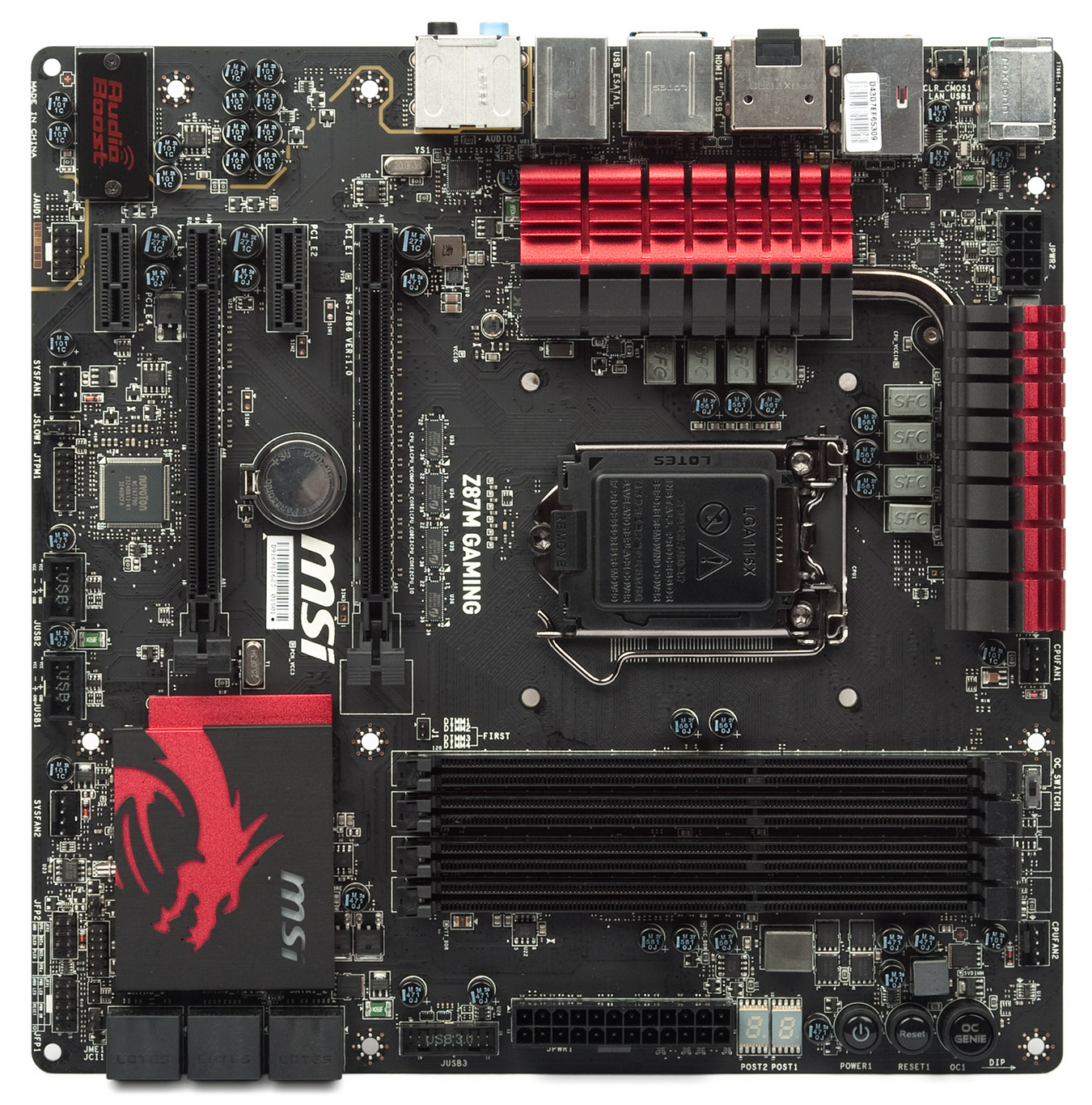

Габариты шестислойной PCB составляют положенные для mATX-решения 24,4x24,4 см. Учитывая это, а также факт практически полного отсутствия сторонних контроллеров, в частности тех, что обзаводятся внутренними слотами расширения, отметим достаточно лёгкую, практически свободную от дискретных элементов поверхность устройства.

MSI Z87M Gaming

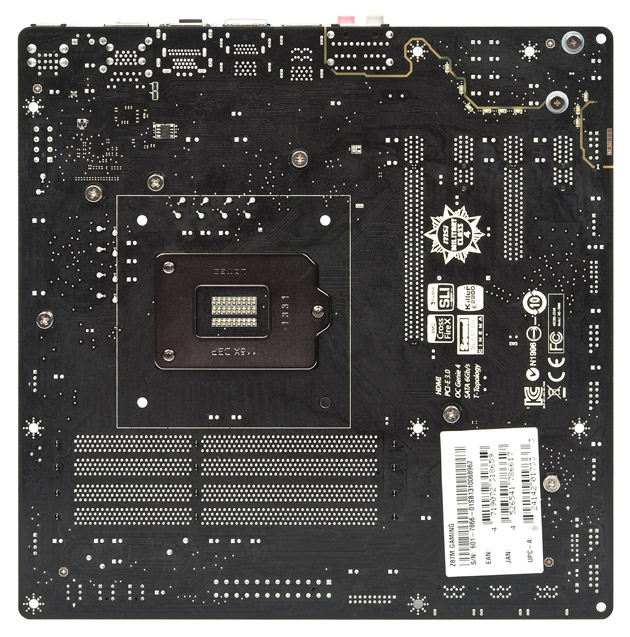

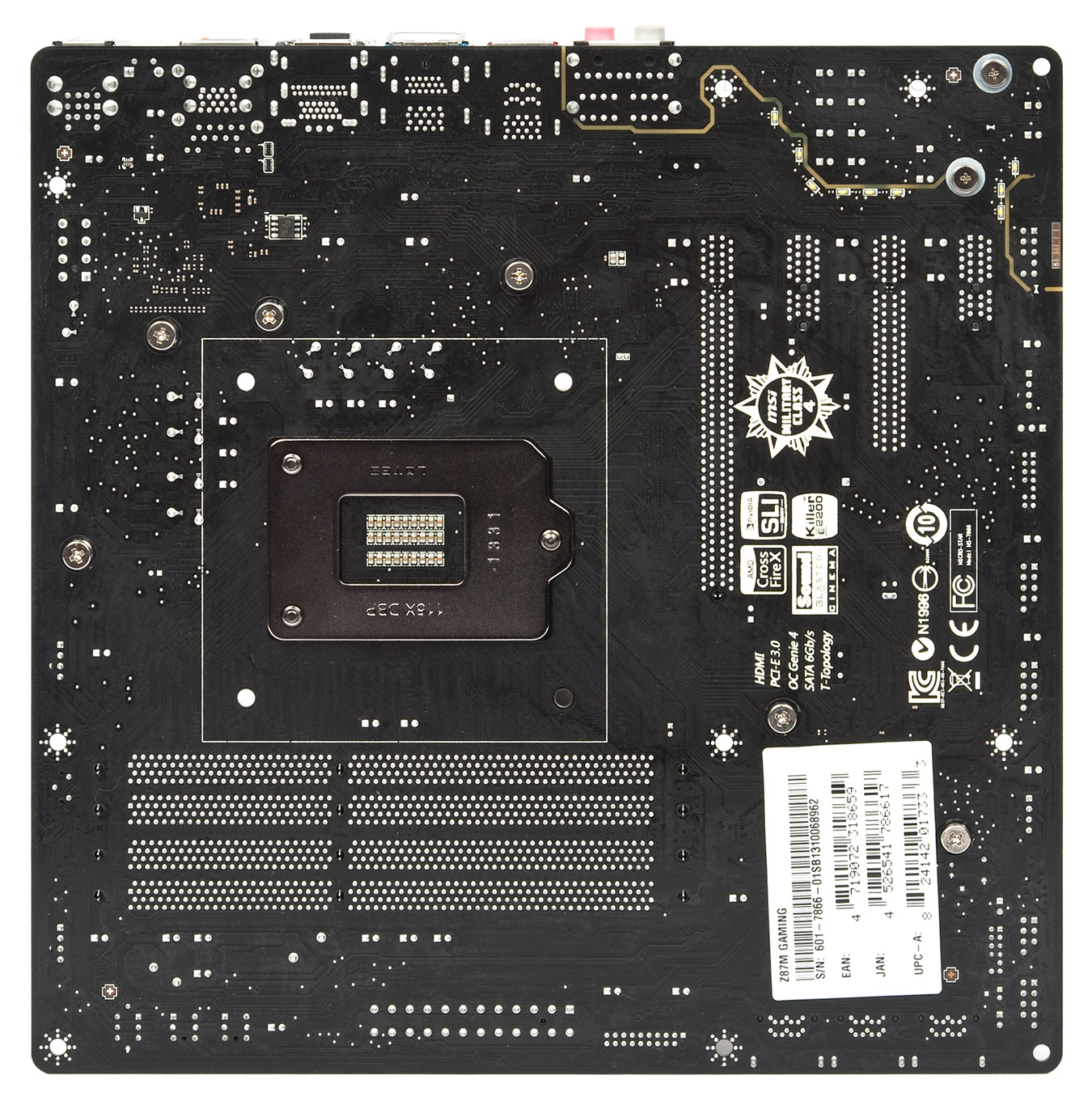

Задняя часть также свободна — ничто не будет мешать установке усилительных пластин систем охлаждения процессора. Немного необычно видеть эмблемы технологических решений, нанесённые на обратную часть платы. Все радиаторы надежно закреплены при помощи винтов с ограничением прижима.

MSI Z87M Gaming

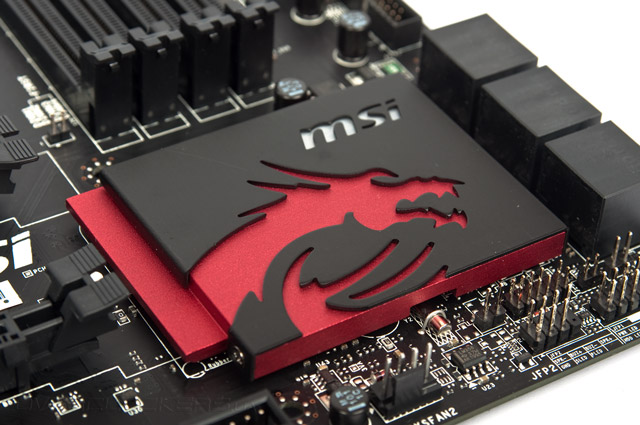

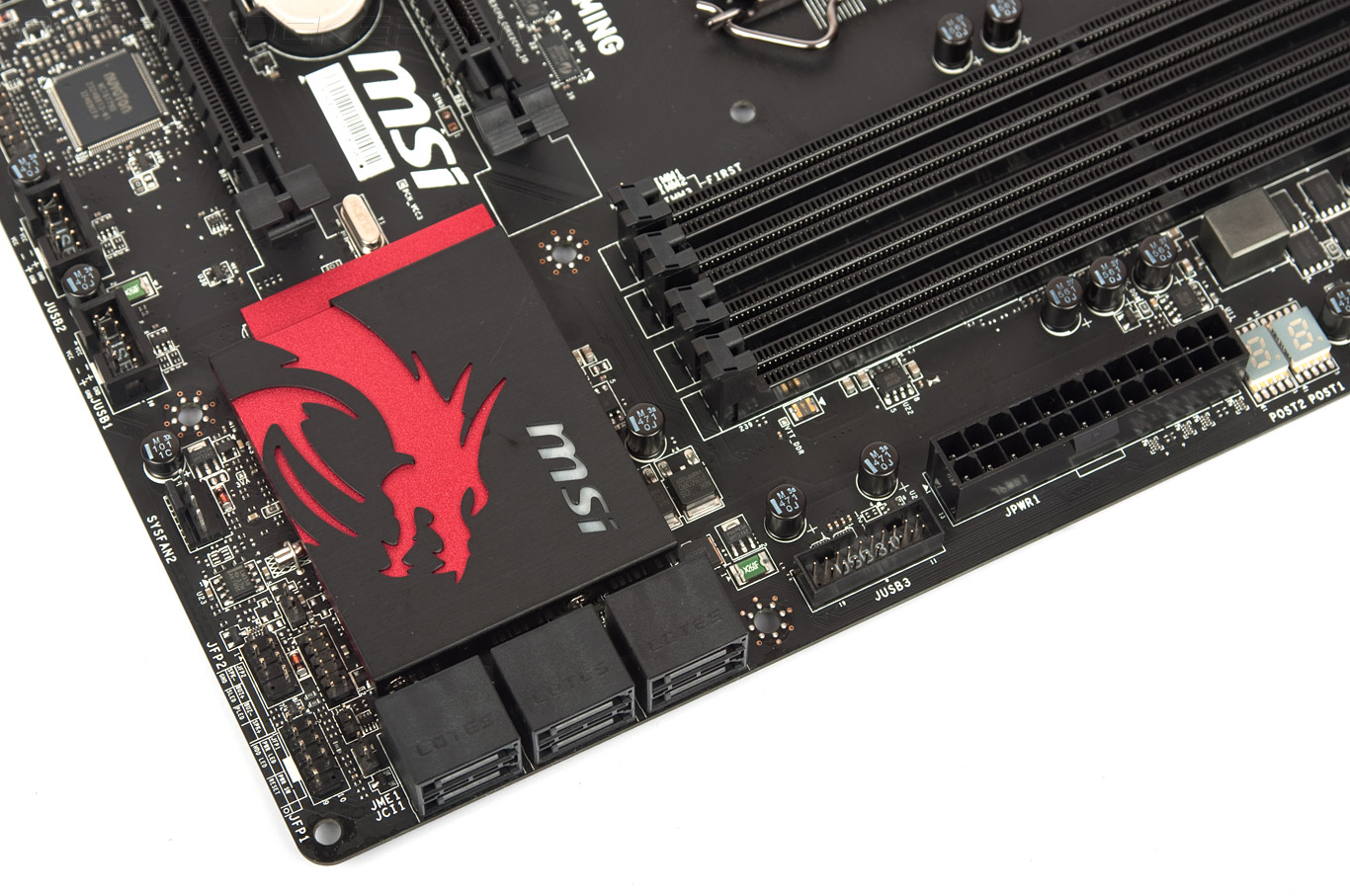

Охладитель системной логики изготовлен из легкосплавного материала. В одном из его углов расположено декоративное окно с логотипом производителя. За ним, на плате, распаяны три светодиода белого свечения. Всё это создаёт симпатичную иллюминацию во время работы. Вот только дизайнеры немного просчитались с выбором его места расположения, ведь любая габаритная видеокарта всю эту красоту перекрывает собой.

MSI Z87M Gaming

Вдоль кромок платы удобно расположились абсолютно все элементы, к которым будет необходим доступ во время сборки системы. Чуть ниже радиатора чипсета находятся несколько контактных групп, число которых выходит за рамки привычного. Так, здесь расположились пары для проведения сброса настроек CMOS, подключения модуля Chassis Intrusions и именованная как JME1. Нечто подобное мы встречали и у других производителей. Кроме них, рядом расположен свойственный продукции MSI разъём интерфейса SPI. Микросхема ПЗУ всего одна, и она припаяна к плате.

MSI Z87M Gaming

С размещением слотов расширения проблем нет. Нельзя не отметить ещё одну контактную группу — JSLOW1, которая пригодится во время проведения азотных бенч-сессий.

MSI Z87M Gaming

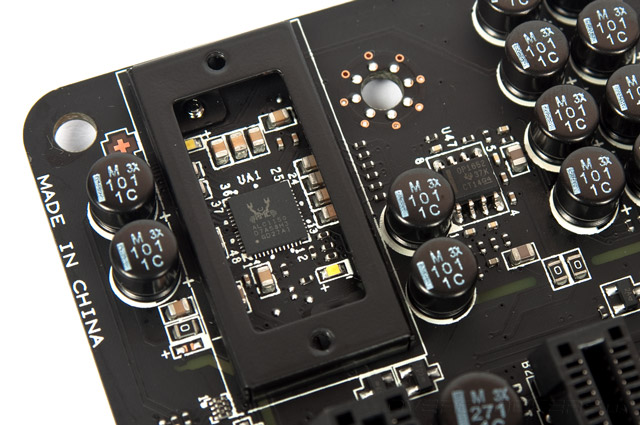

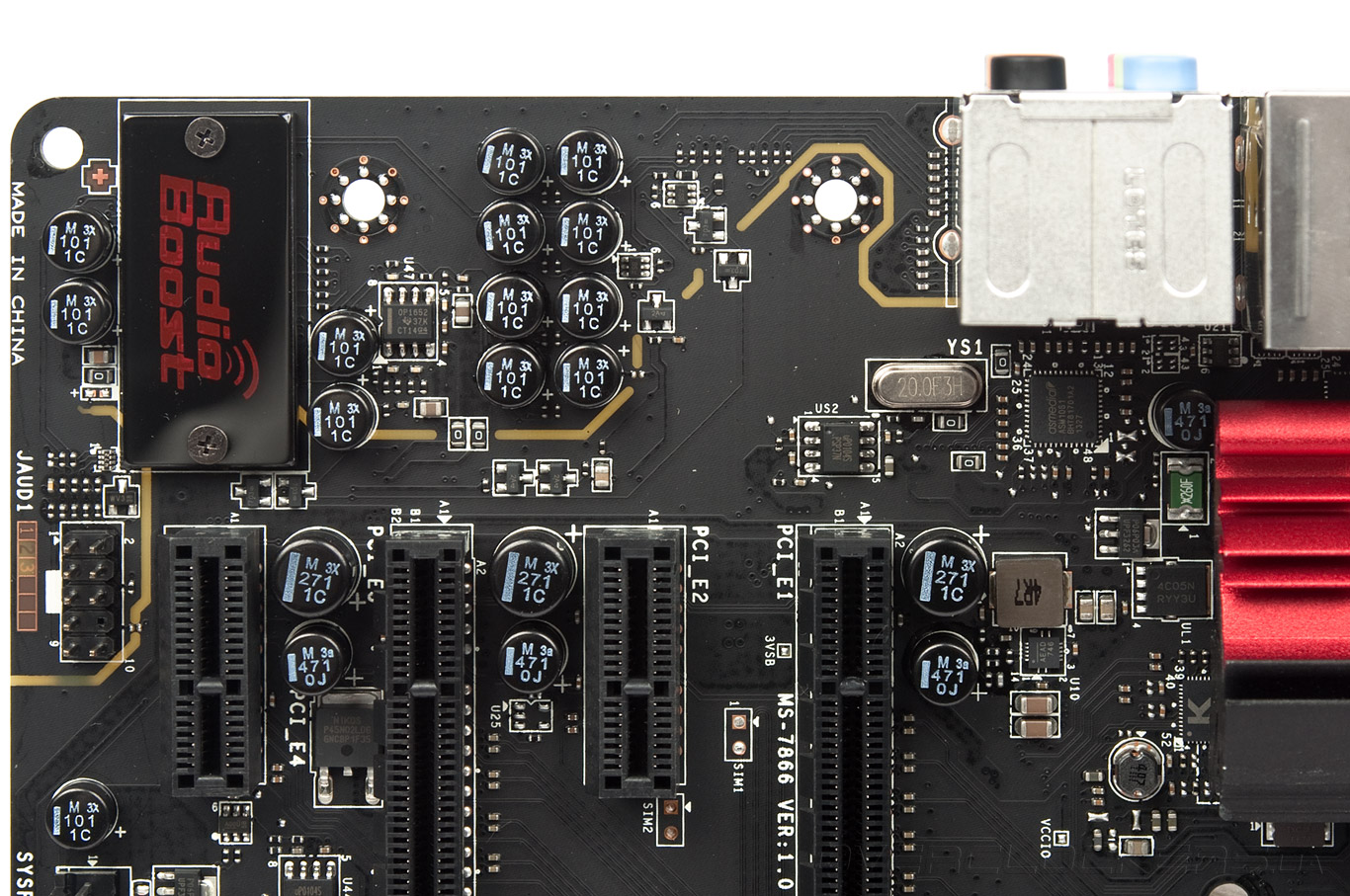

Используемая концепция Audio Boost заключается в заточении под декоративный кожух кодека ALC1150 от Realtek. Немного выше распаян двухканальный операционный усилитель от Texas Instruments — OPA1652. Все элементы аудиочасти выделены в отдельный участок на плате путём вытравливания во всех слоях текстолита небольшого участка медной прослойки.

MSI Z87M Gaming

За пластиковой накладкой, выполненной в красных тонах, скрываются ещё два светодиода белого свечения. В комплексе иллюминация обращается в фиолетовые тона. Но и это далеко не всё. На обратной стороне устройства, у протравленной дорожки, распаяно ещё девять светодиодов всё того же белого свечения. В итоге любители похвастать своим компьютером перед знакомыми должны быть в восторге. В отличии от Gigabyte G1.Sniper 5 подобные украшения отключить посредством UEFI нельзя.

MSI Z87M Gaming

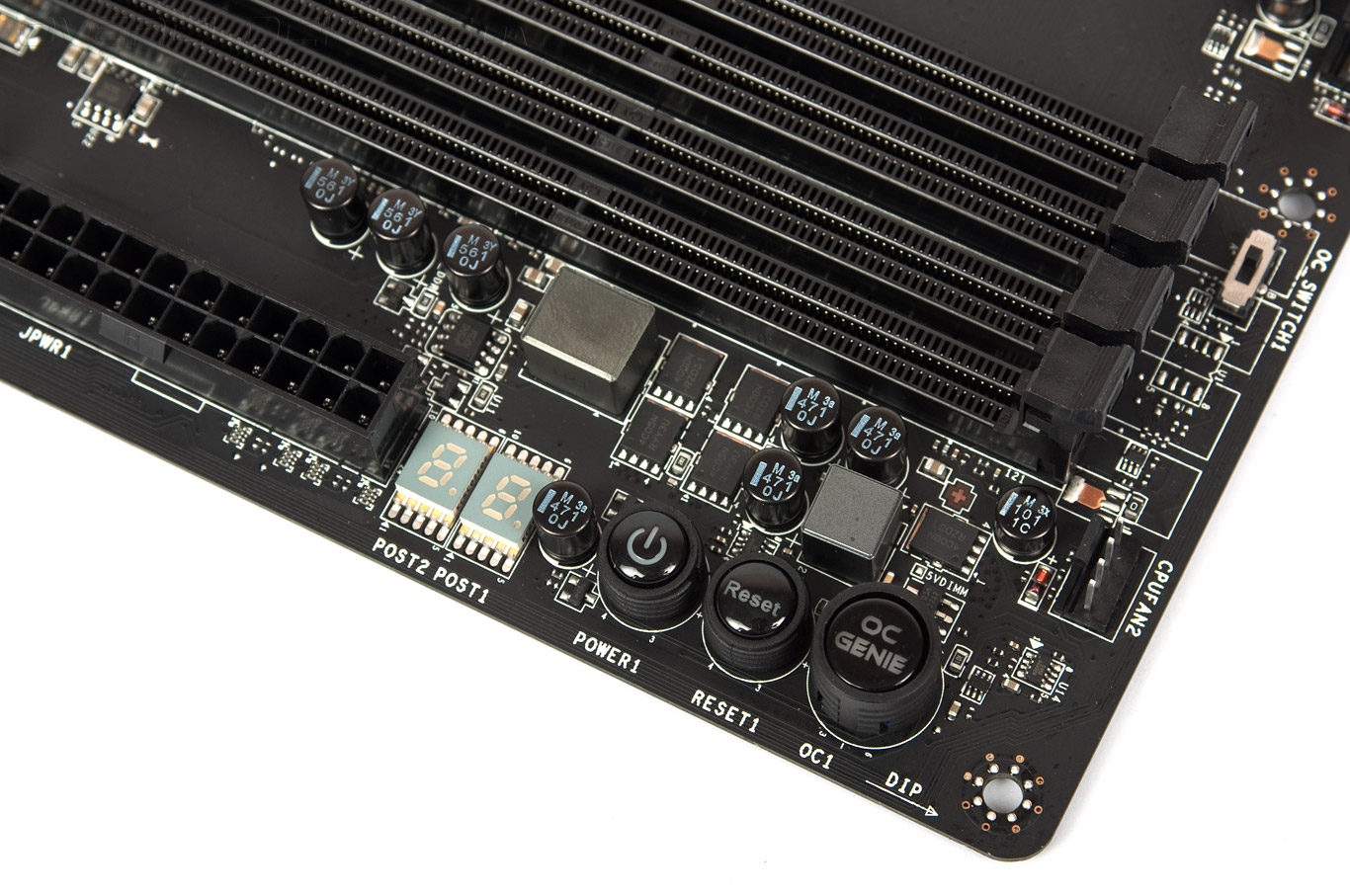

Удобные кнопки включения, перезагрузки системы, активации автоматического разгона расположены у верхнего правого угла. OC Genie уже четвёртого поколения имеет два режима, выбор между которыми реализован посредством двухпозиционного переключателя, расположенного неподалёку. POST-индикатор и кнопки управления состоянием системы используют зелёно-оранжевую подсветку, а кнопка с фиксацией положения OC Genie — синюю.

MSI Z87M Gaming

Дизайн зоны VRM лишний раз подчёркивает симбиоз решений Z87-G45 Gaming и Z87-GD65 Gaming.

MSI Z87M Gaming

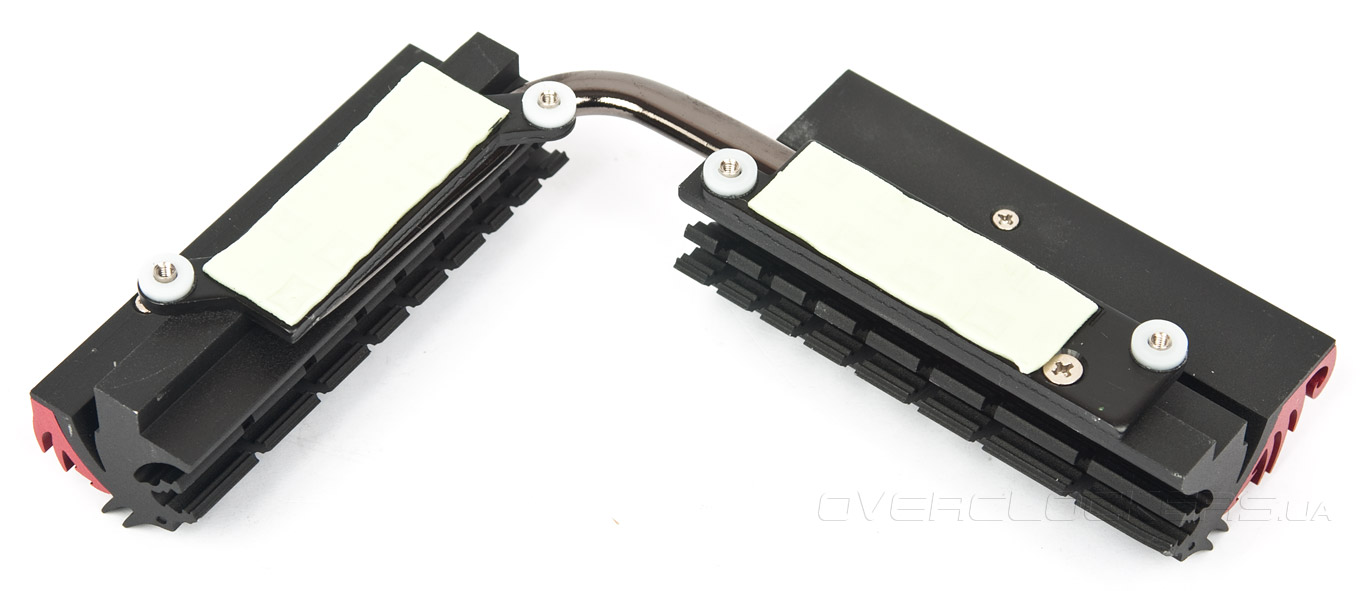

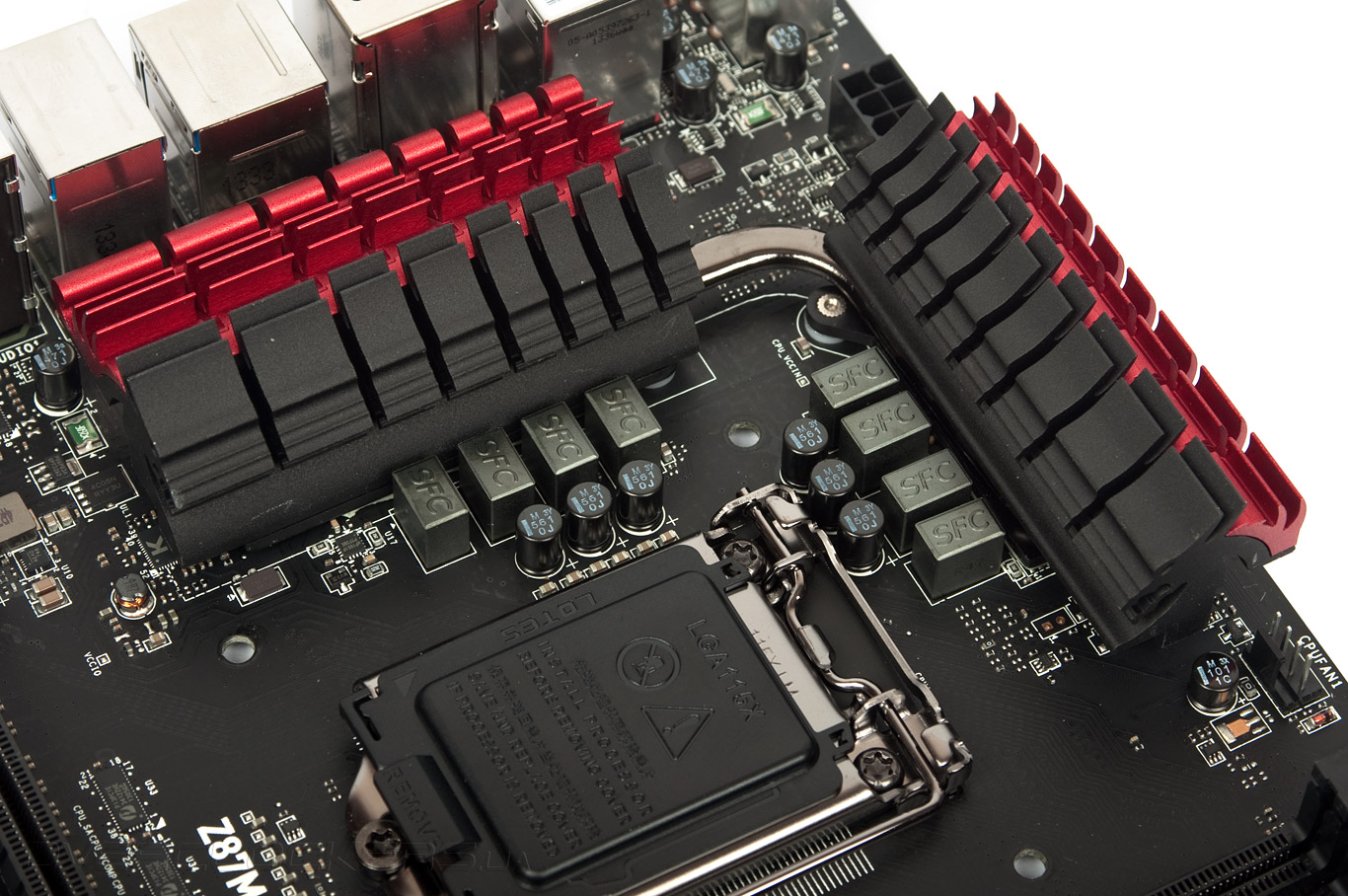

Так, охладитель позаимствован у более старшего представителя. Роль основного теплоснимателя выполняют металлические пластины совершенно скромных размеров. Посредством винтового крепления они притягиваются к декоративному радиатору, в чьём профиле заложен фирменный драконий силуэт. Между ними при помощи термоклея зафиксирована тепловая трубка. В роли термоинтерфейса выступает прокладка резинообразной консистенции толщиной около одного-полутора миллиметров.

MSI Z87M Gaming

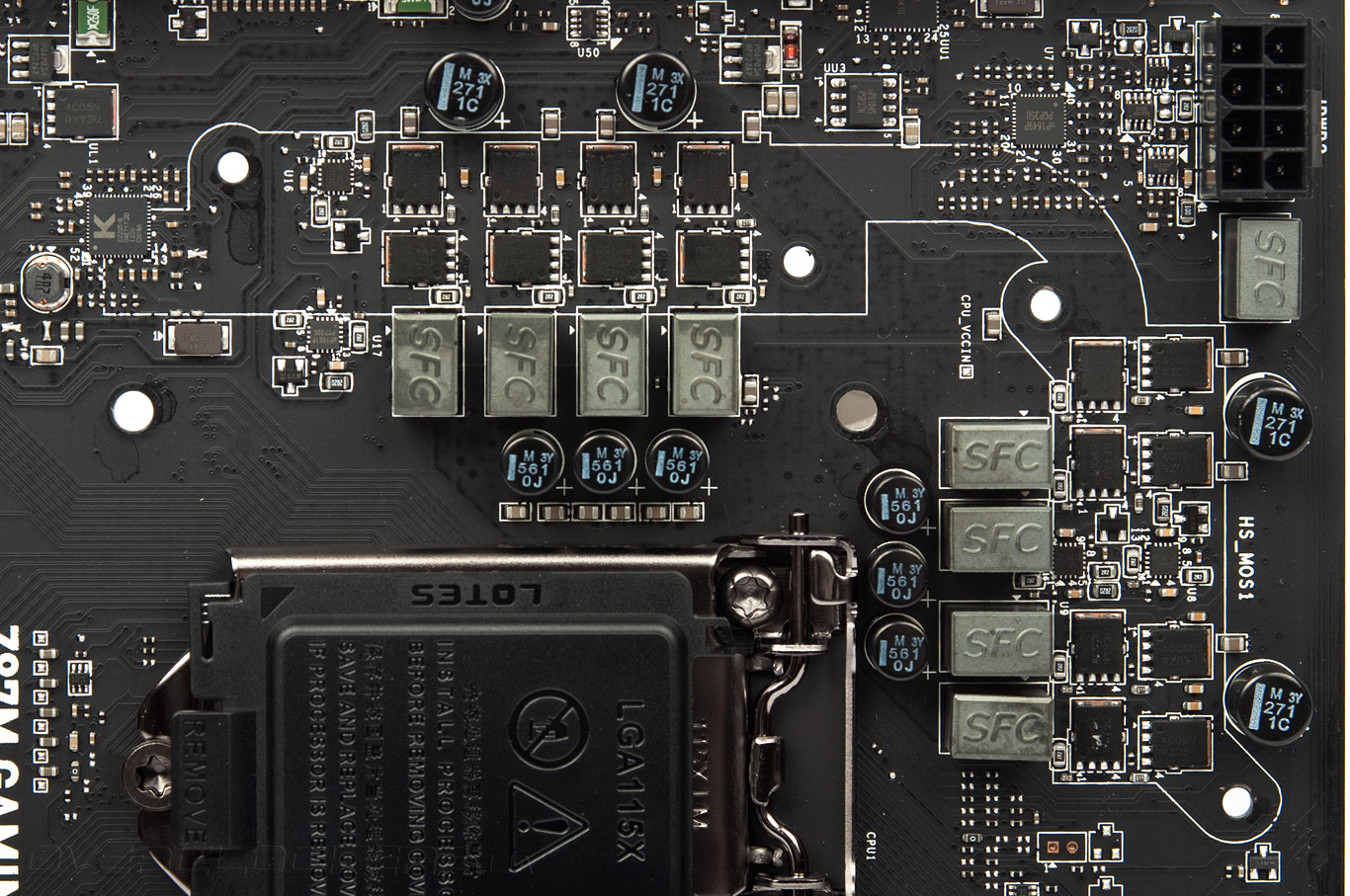

Силовая часть сопоставима с более младшим представителем. Управляющие элементы изготовлены специалистами Micro Power Intellect (uPI Semiconductor Corp.). ШИМ-контроллер uP1649P и четыре драйвера-удвоителя uP1951P формируют восьмифазный преобразователь. Применяются силовые элементы от ON Semiconductor — NTMFS4C05N и NTMFS4C08N. В сумме образуется весьма серьёзная конструкция, способная раскрыть потенциал любого процессора в случае применения стандартных способов охлаждения. Питание подается через гнездо EPS12V.

MSI Z87M Gaming

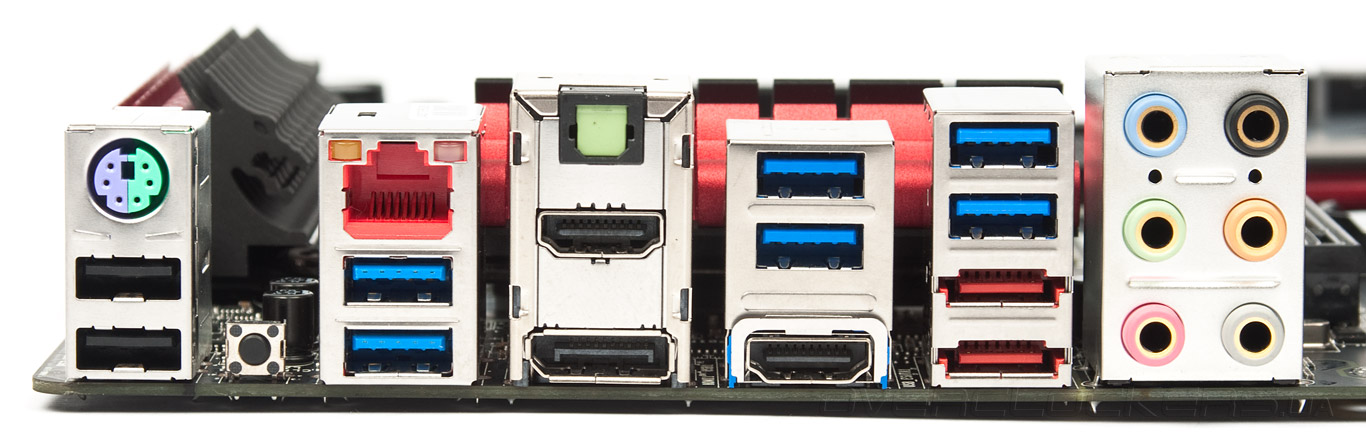

Так получилось, что все дополнительные чипы находятся у задней панели платы, а именно контроллер для выходов eSATA ASM1061, конвертер уровней сигналов выхода HDMI PTN3360D и контроллер двух дополнительных портов USB 3.0 µPD720202. В добавок ко всему здесь же находится ещё одна, более удобная кнопка для сброса настроек CMOS. Как итог — пустующих мест нет, а наполнение можно охарактеризовать как удовлетворяющее потребности всех современных пользователей. Между тем это означает также и отсутствие достаточно привычного D-Sub или же DVI-I.

MSI Z87M Gaming

Теперь можем перейти к осмотру прошивки материнской платы.
Разогнать, чтобы выиграть!
