Обзор материнской платы ASRock Z87M Extreme4 для процессоров Intel LGA1150

За время присутствия на рынке очередной платформы Intel — LGA1150 — в нашу лабораторию на тестирование попало немалое количество материнских плат, как от ведущих производителей, так и от слабо распространённых на отечественном рынке. Подавляющее число этих изделий принадлежали к верхнему рыночному сегменту, а тесное знакомство с ними позволило сложить общее впечатление как о новом поколении в целом, так и о шагах, предпринимаемыми сотрудниками компаний для продвижения своей продукции. Сегодня в гостях у нас плата, минимально оснащенная сторонними контроллерами и базирующаяся на системной логике Z87, всецело раскрывающая её возможности. Также она примечательна своей ценой, равной $135 и являющейся наименьшей на рынке как за продукт с подобным набором характеристик на фоне конкурирующих решений.

ASRock Z87M Extreme4

Ко всему прочему, наличие радиаторов в системе преобразователя напряжения питания процессора и дроссели в количестве восьми штук позволяют надеяться на качественный подход в организации питания.

Таким образом, наша задача сводится к поиску невидимых, на первый взгляд, шагов, которые позволили опустить ценник, а также анализ целесообразности подхода такого рода. Как нам уже известно, очень мощная, многофазная система питания ЦП теперь уже не является наиглавнейшим атрибутом оверклокерской системной платы.


Характеристики

Модель ASRock Z87M Extreme4
Чипсет Intel Z87
Процессорный разъем Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2800*(OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
1 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics P4600/4600
Видеоразъемы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 5 (2x 4pin, 3x 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z87)
8 x 2.0 (4 разъёма на задней панели, Z87)
Serial ATA 6 x SATA 6 Гбит/с (Z87)
1 x eSATA 6 Гбит/с (Z87, совмещён с гнездом SATA3_1)
RAID 0, 1, 5, 10 (Z87)
Встроенный звук Realtek ALC1150 (7.1, Blu-ray Audio)
2x Texas Instruments NE5532
S/PDIF Оптический
Сетевые возможности Intel I217V (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 244
Дополнительные возможности Поддержка AMD 3-Way CrossFireX и NVIDIA Quad SLI, разъём для инфракрасного приёмника (IR), возможность подключения TPM-модуля, Easy Driver Installer


Упаковка и комплектация

Все свои инновации компания ASRock свела в единый комплекс A-Style, который теперь занимает главное место в оформлении упаковки. Пиктограммы о поддержке CrossFireX и SLI подтверждают мысль о максимальном раскрытии функциональности Z87 у этого изделия.

ASRock Z87M Extreme4

Обратная сторона освещает скромное количество решений, реализованных в рамках концепции A-Style — Home Cloud и Purity Sound. За бортом остались обособленный вход HDMI-In, защитное покрытие радиоэлектронных компонентов на PCB и беспроводные адаптеры. Практически вся площадь упаковки отведена под описание различных фирменных решений, как аппаратных, так и программных. Справа вверху разместилось фото устройства в весьма удобном для ознакомления ракурсе, а ниже находится небольшая таблица с основными спецификациями (не обошлось без очевидных опечаток — даже на фотоснимке виден факт отсутствия указанного в ней PCI-гнезда).

ASRock Z87M Extreme4

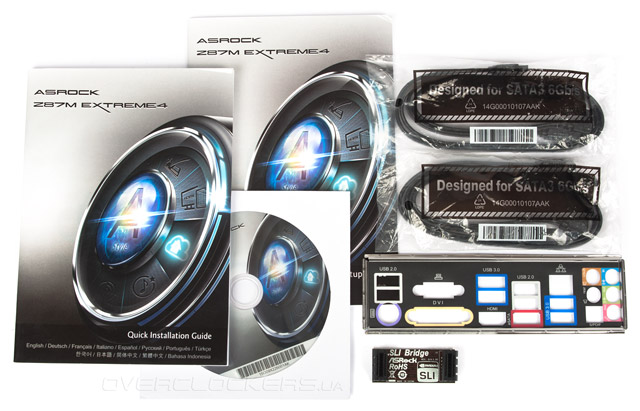

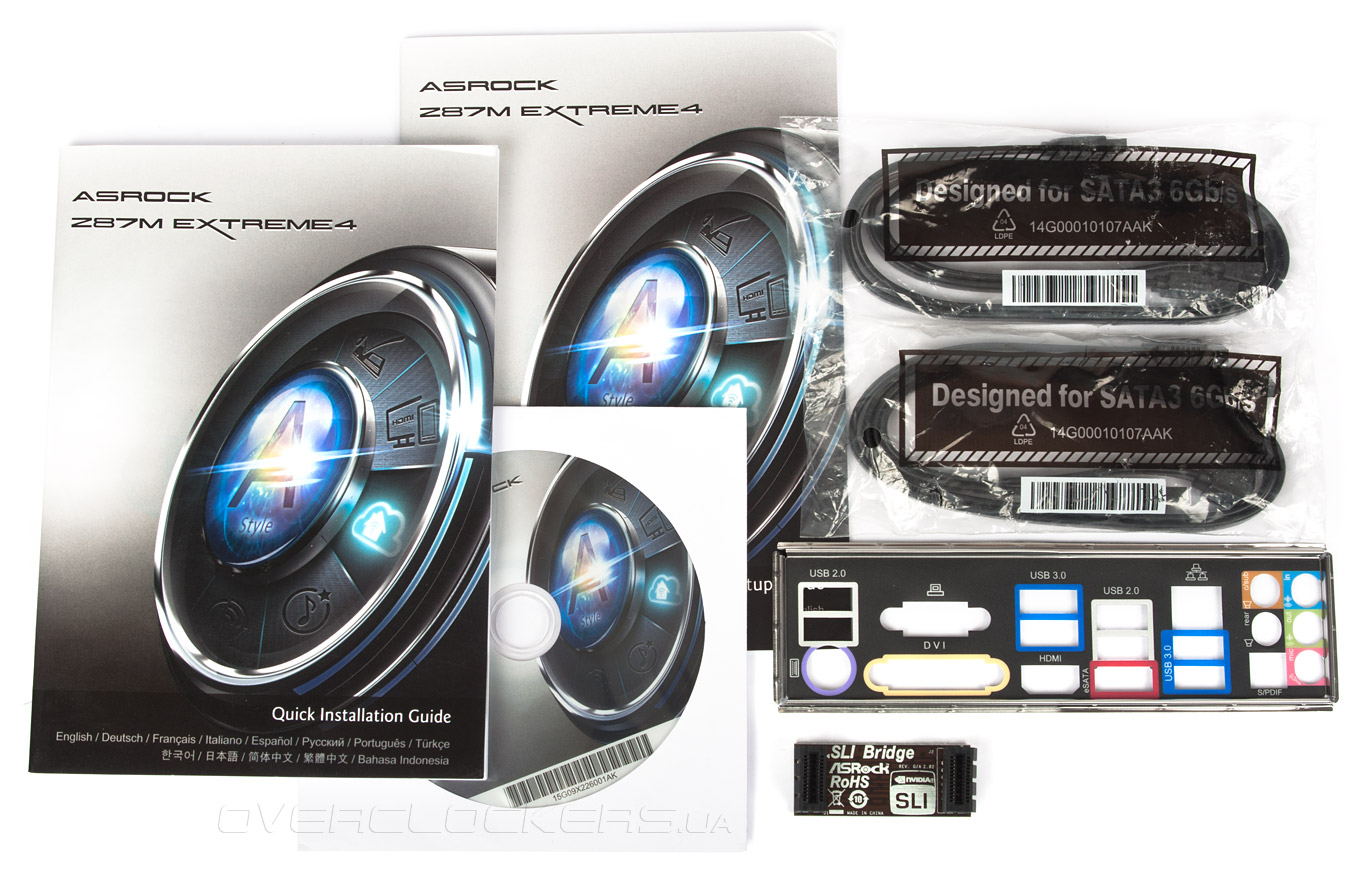

Комплектация небогата, но лучше самой скромной из возможных вариантов:
  • многоязычное руководство пользователя, среди прочих языков наличествует и русский;
  • руководство по UEFI на английском языке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • один жёсткий мостик для организации SLI из двух видеокарт.
ASRock Z87M Extreme4

Сама плата закреплена на дополнительном поддоне из вспененного полиэтилена и завёрнута в антистатический пакет. В целом, всё вполне пристойно и полностью соответствует представителю серии Extreme.


Внешний вид

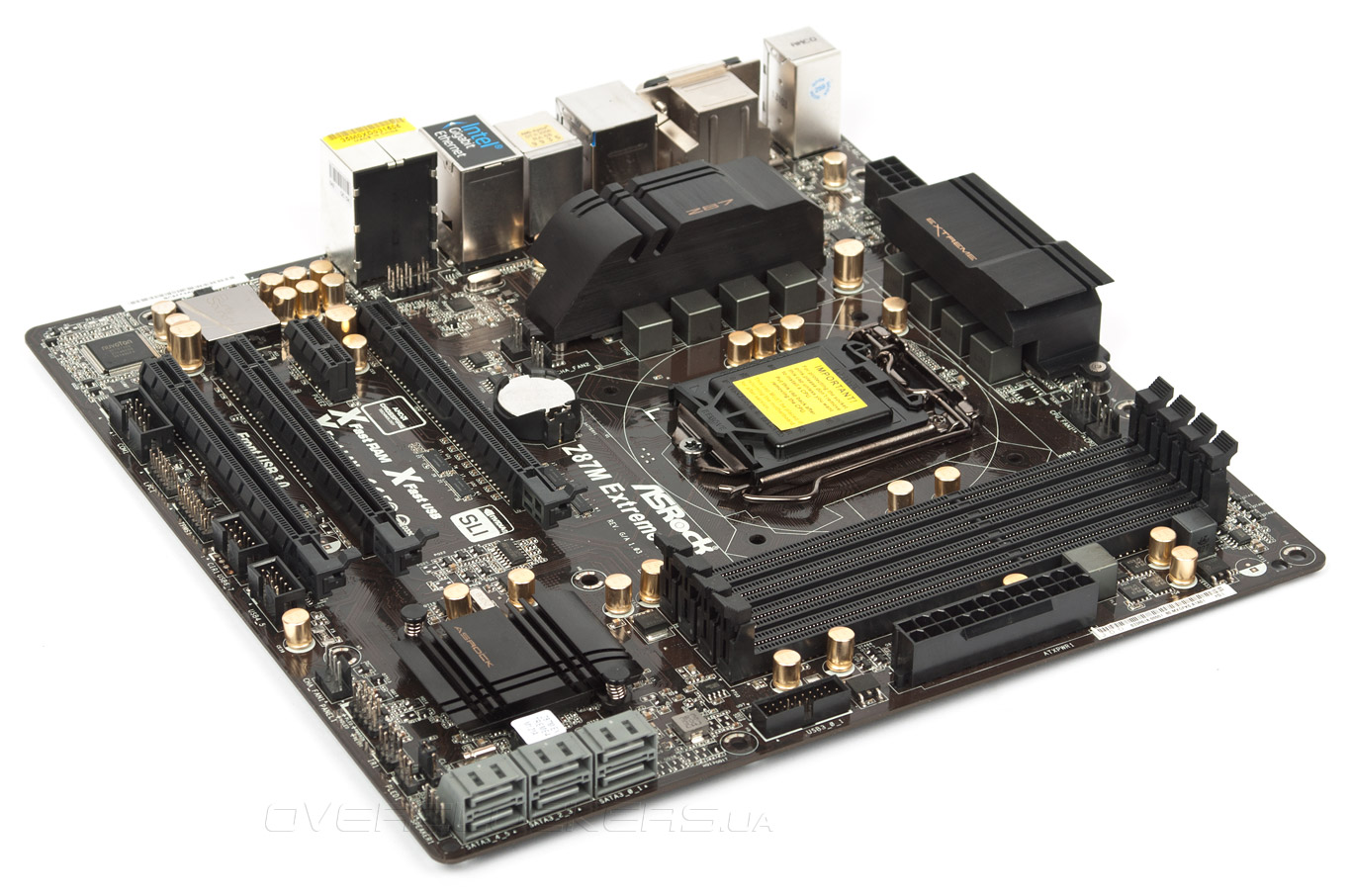

Образ платы весьма завершённый. Несмотря на отсутствие контроллеров сторонних производителей, свободного места на поверхности особо не наблюдается, и это при полноформатном mATX-исполнении. Экономия сказывается в деталях — неудобные защёлки на портах PCI-E, двухсторонние «ушки» для фиксации модулей оперативной памяти, определённо упирающиеся в будучи установленную видеокарту, а четыре из пяти колодок для вентиляторов скроет под собой любая массивная система охлаждения. Возможно, это наши придирки, но они имеют место быть.

ASRock Z87M Extreme4

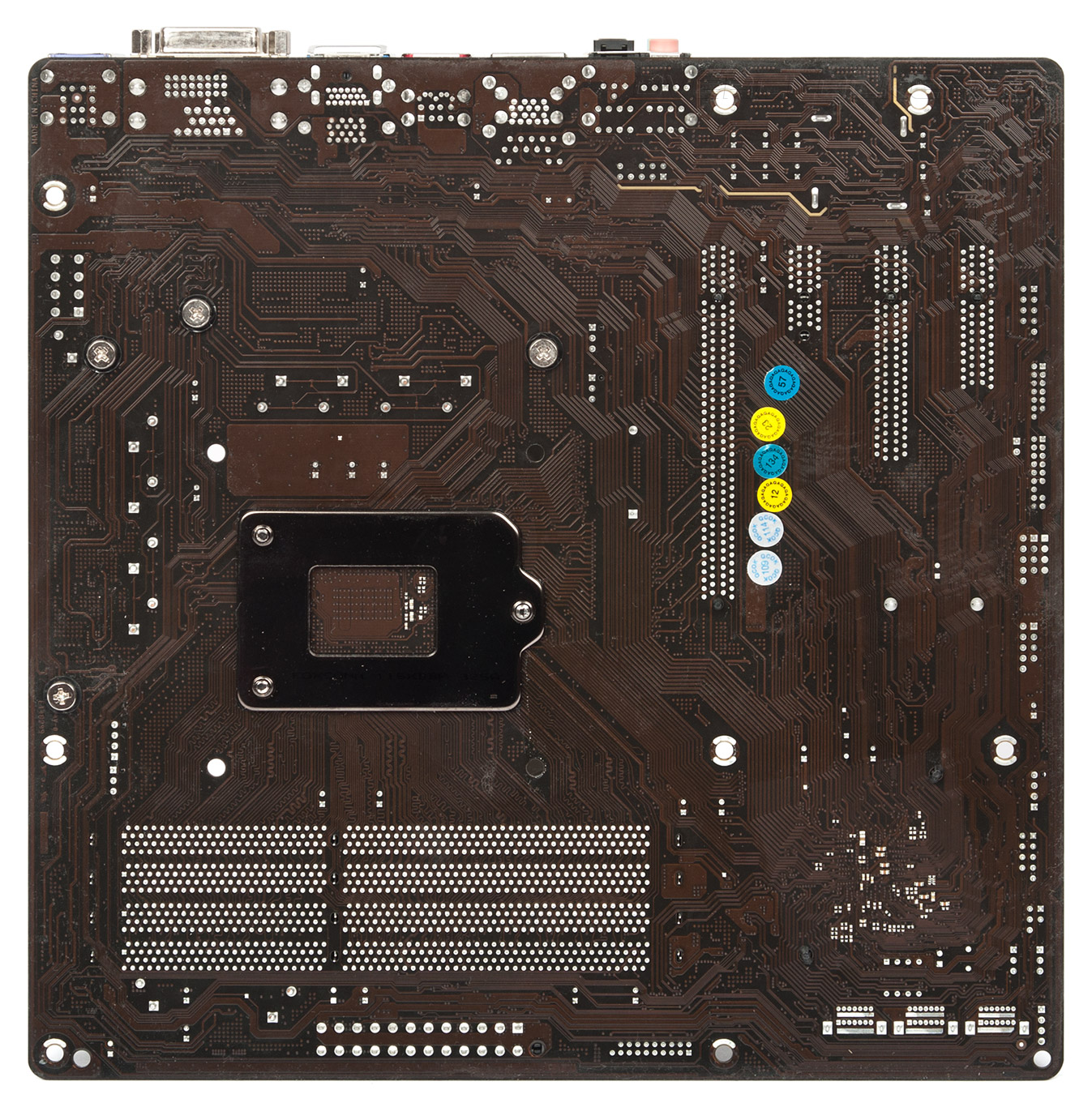

Обратная сторона не примечательна какими-то деталями. В зоне размещения усилительной пластины охладителя ЦП нет ничего лишнего.

ASRock Z87M Extreme4

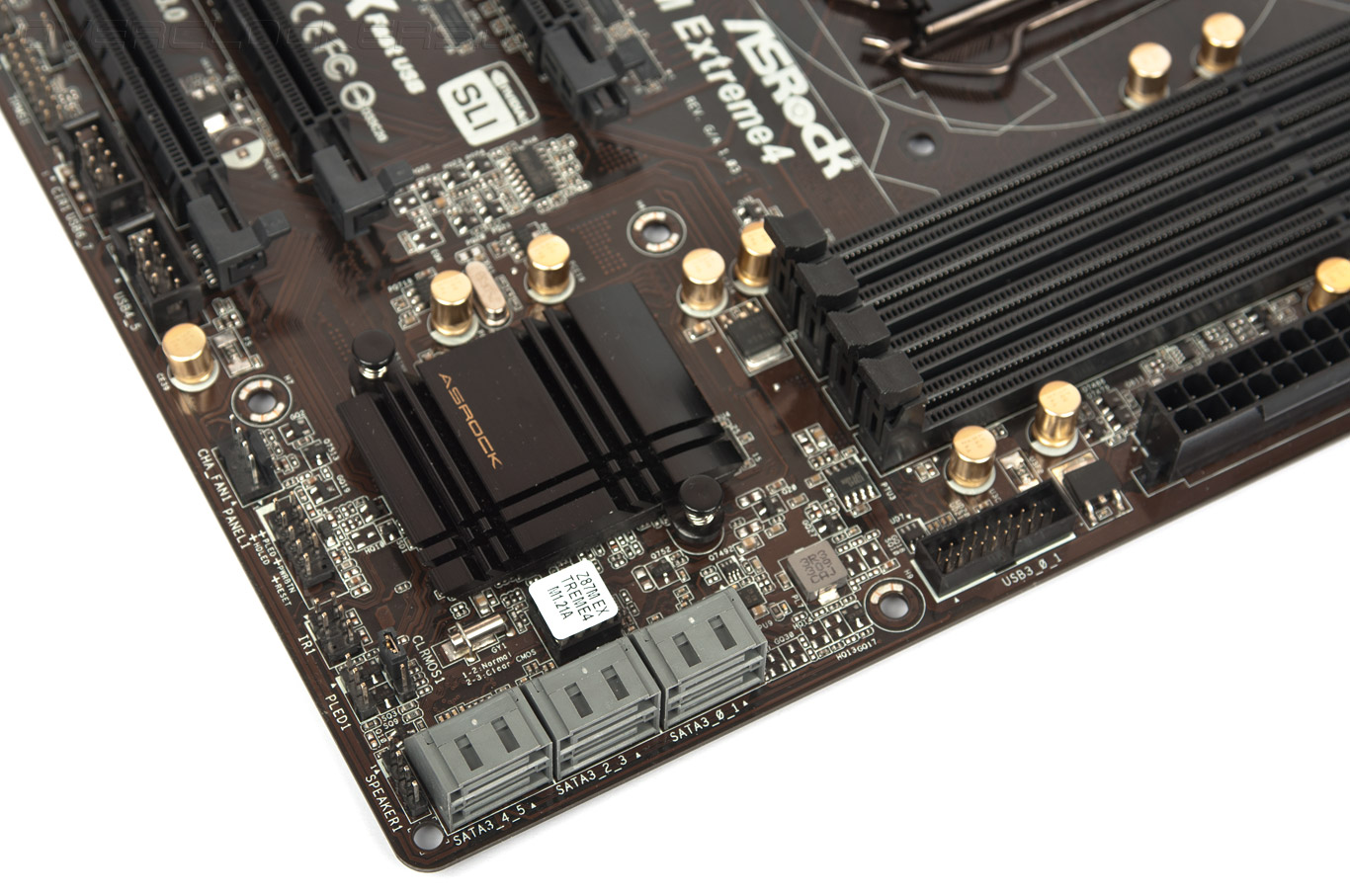

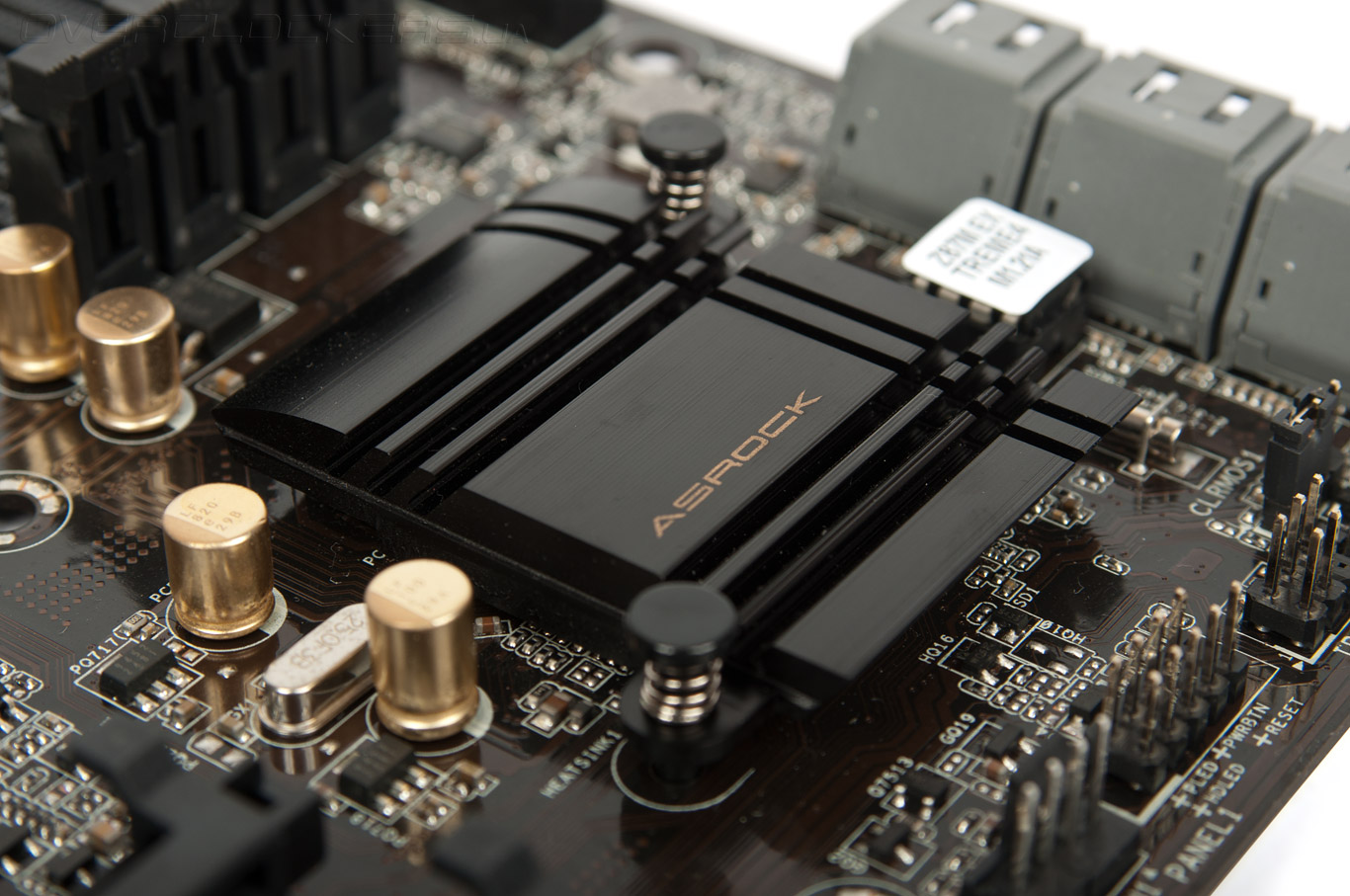

Радиатор на PCH совсем скромных размеров, но к его температурному режиму вопросов при тестировании не возникло.

ASRock Z87M Extreme4

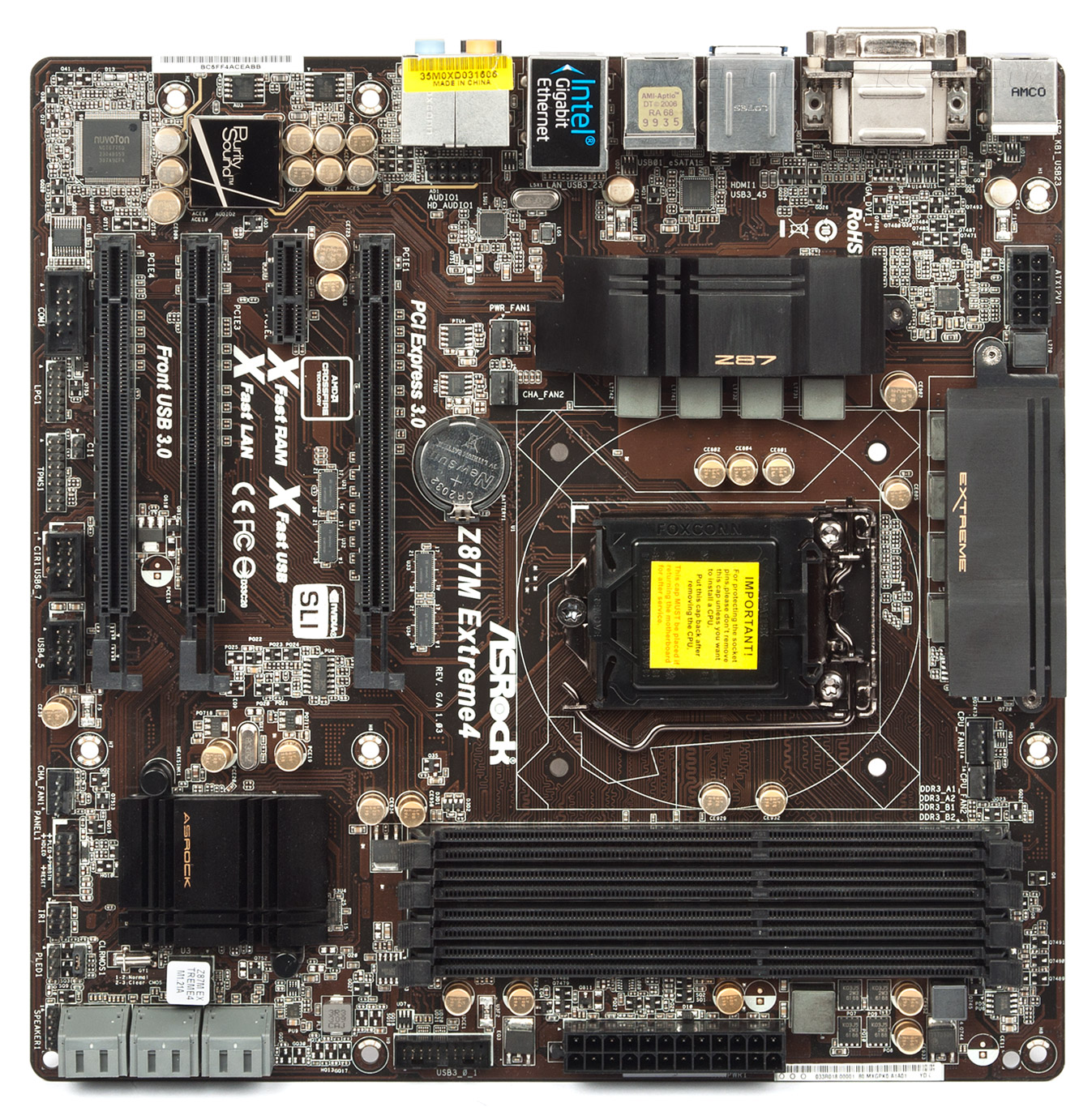

Каких-либо «премиальных» атрибутов также нет: микросхема CMOS всего одна, отсутствуют кнопки для включения, перезагрузки системы или сброса настроек UEFI (роль последнего механизма выполняет обычная перемычка); POST-индикатора или различных сигнальных светодиодов также не предусмотрено.

ASRock Z87M Extreme4

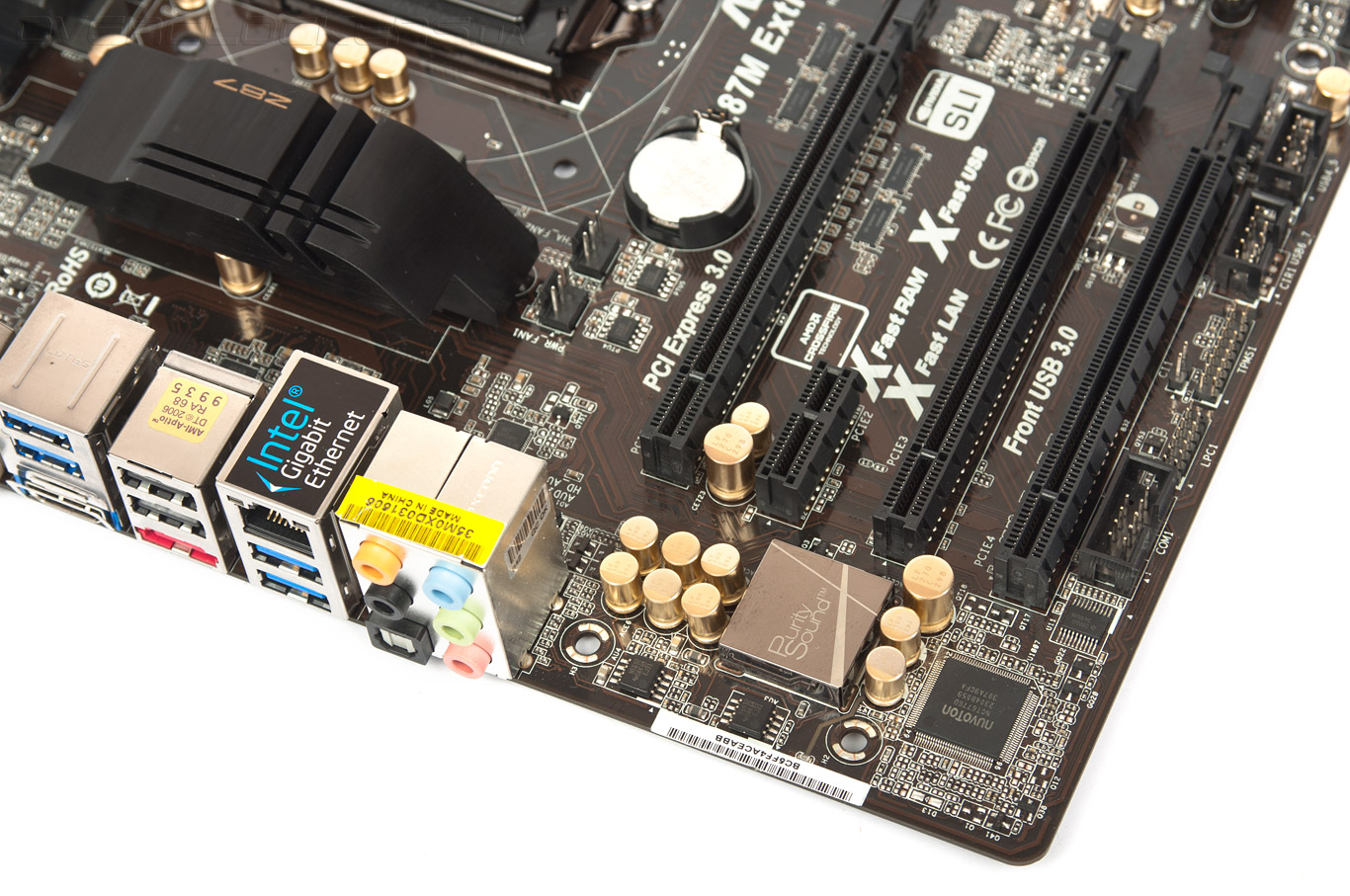

Конфигурацию слотов расширения системных устройств сложно представить в каком-то другом виде.

ASRock Z87M Extreme4

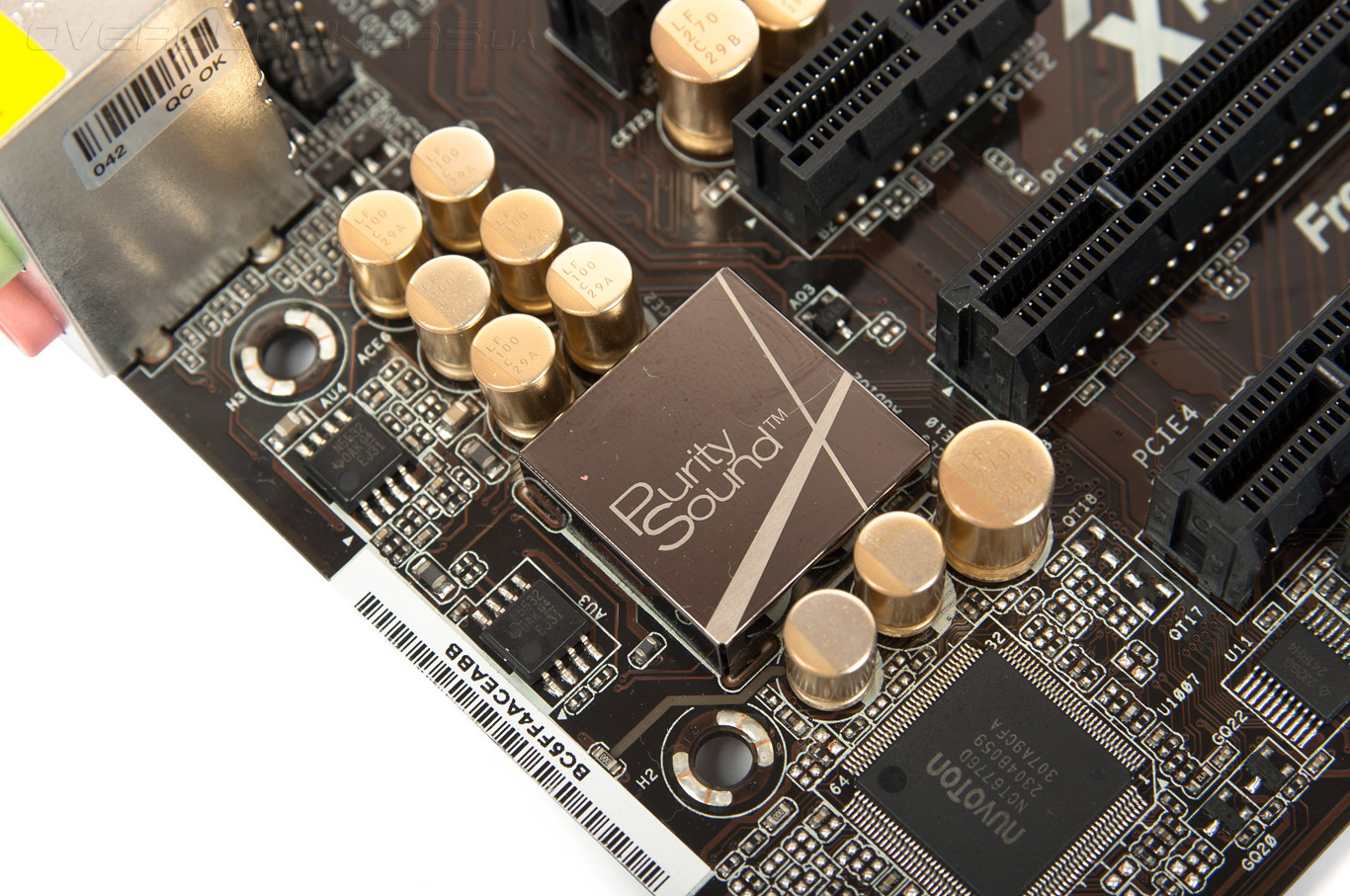

Весь комплекс мер в рамках Purity Sound реализован и здесь, несмотря на весьма заметное стеснение в площади. Экранирующий «кожух», два операционных усилителя, обособленная область текстолита аудиоподсистемы от всех остальных элементов — всё это на месте. А вот разъём для подключения корпусных звуковых выходов вынужденно сместился к своим сотоварищам, разместившихся на задней панели платы.

ASRock Z87M Extreme4

Распределение элементов подсистемы питания на две равноценные группы, использование восьмиконтактного гнезда EPS12V ратуют за представление продукта в свете равноправного члена клуба Extreme.

ASRock Z87M Extreme4

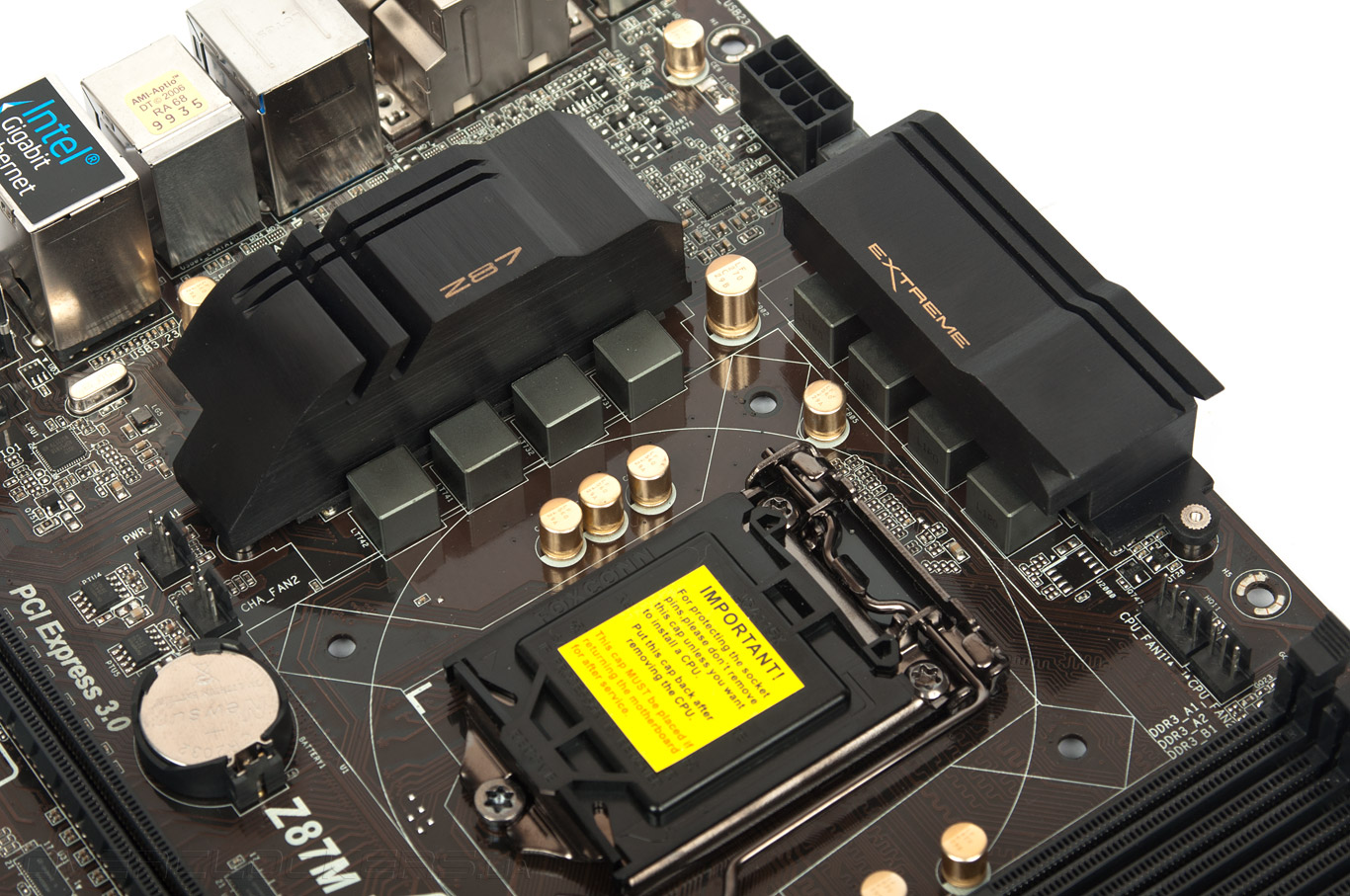

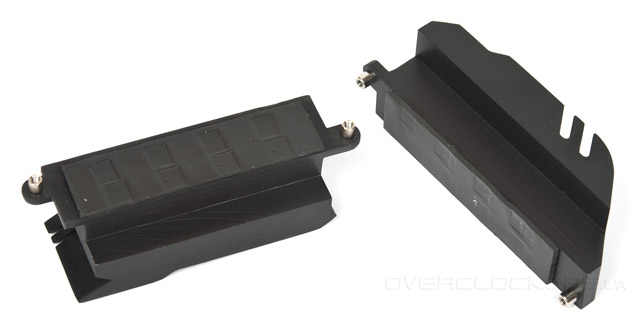

Радиаторы пусть и бесхитростные — не оснащённые тепловой трубкой, но их вес весьма солиден, и, значит, теплоёмкость должна быть неплохой. В качестве термоинтерфейса используется материал, похожий на резину, тёмного цвета и толщиной около полутора-двух миллиметров.

ASRock Z87M Extreme4

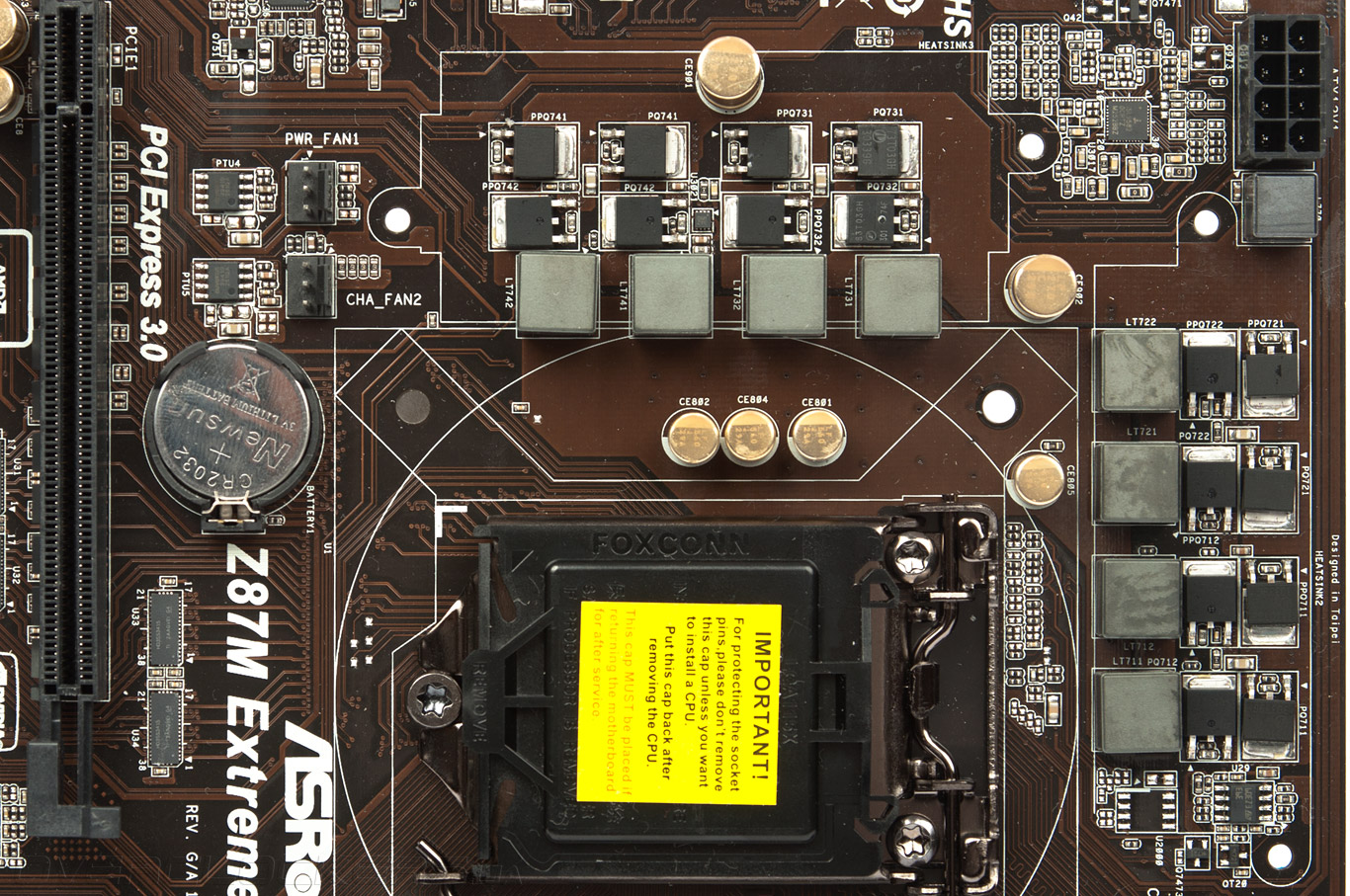

Аккуратность при размещении силовых элементов во время распайки оставляет желать лучшего. Производитель на официальной странице продукта заявляет о восьмифазном преобразователе напряжения в составе Z87M Extreme4. Используемый ШИМ-контроллер компании Intersil Corporation — ISL95820 — является четырёхканальным, никаких же других сопутствующих ему драйверов в зоне VRM мы не нашли. Выходит, мы имеем дело с четырёхканальным преобразователем и удвоенным количеством элементов в составе каждой из фаз. Это обычные транзисторы в корпусе DPAK производства не очень известной Advanced Power Electronics Corp. — AP73T03GH и AP83T03GH. Маркировка посадочных мест дросселей только укрепляет наши догадки. Четыре фазы это много или мало? Вполне достаточно, как показало тестирование скромной ASUS H87I-Plus.

ASRock Z87M Extreme4

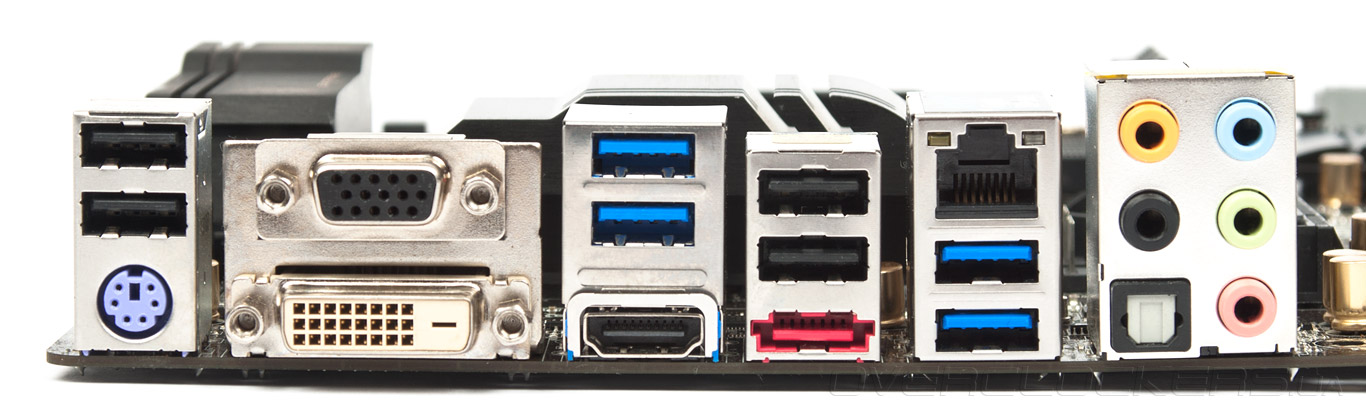

Задняя панель представляет собой классическую картину современного мультимедийного компьютера. Обильное количество разномастных видеовыходов и USB-портов — большего и желать не нужно. Ценители всё ещё могут использовать eSATA, а вот FireWire уже отошёл в историю. Оснащение HDMI-выхода помощником в виде конвертера ASM1442 (или подобным аналогом) становится уже де-факто стандартом.

ASRock Z87M Extreme4

Мелкие недочёты в дизайне никоим образом не должны сказываться на итоговой производительности системы, а прочность преобразователя питания мы вскоре проверим на практике.
