Обзор материнской платы Gigabyte GA-Z97MX-Gaming 5

Возможности UEFI

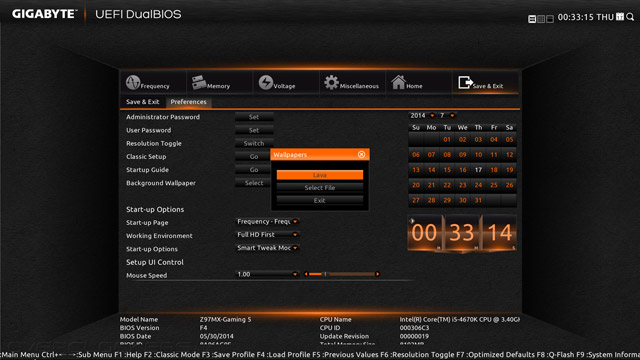

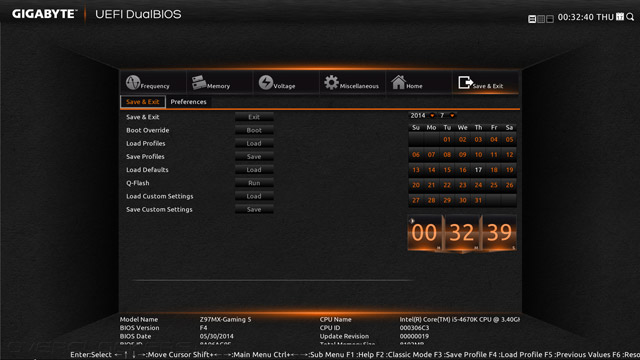

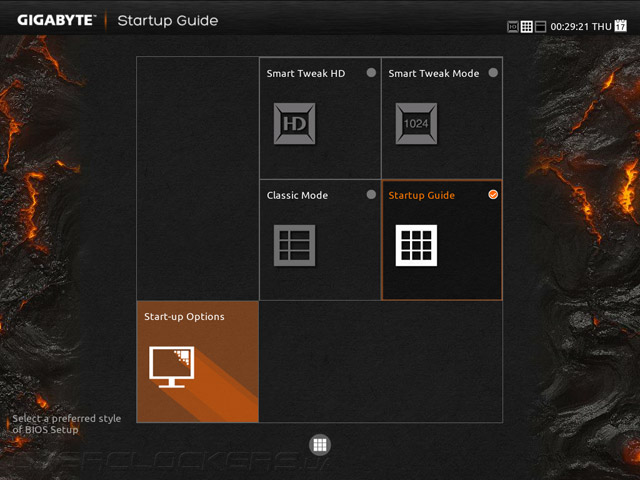

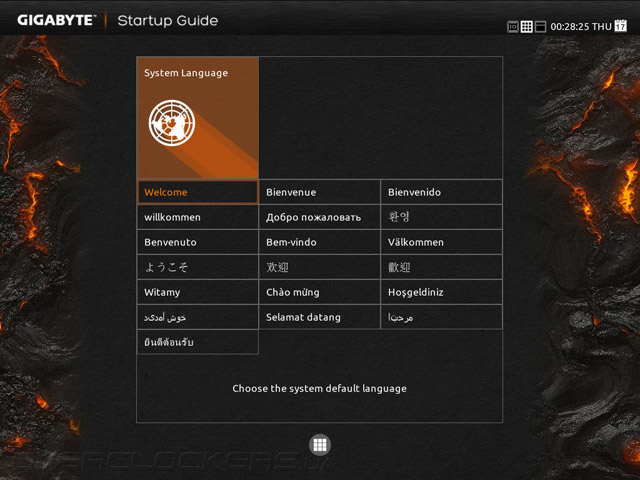

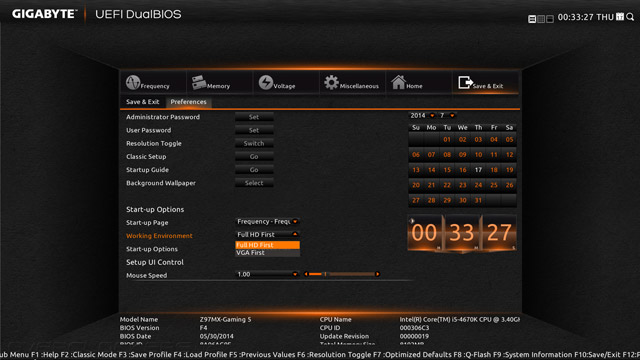

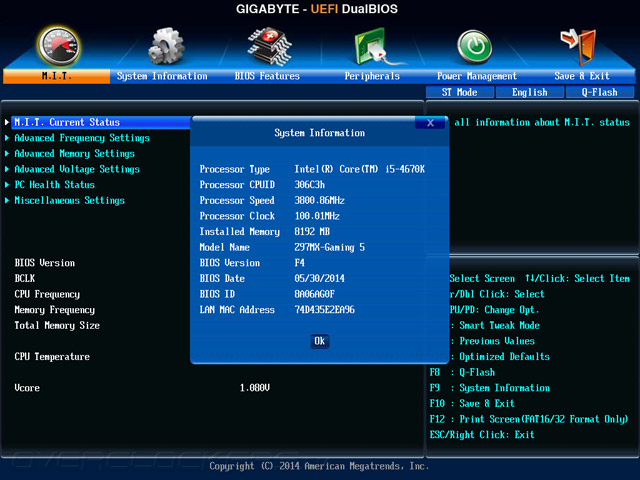

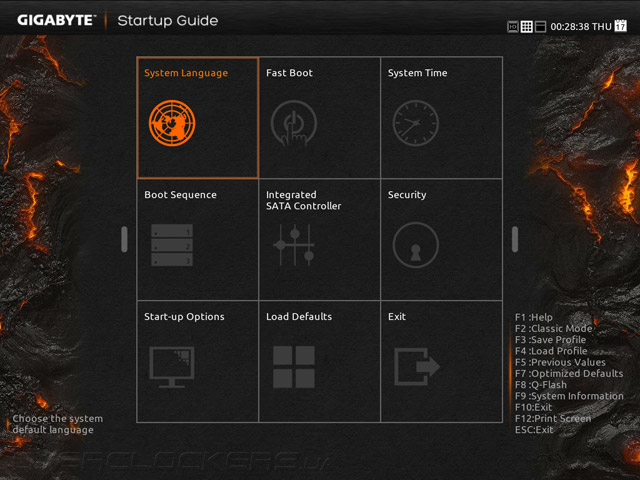

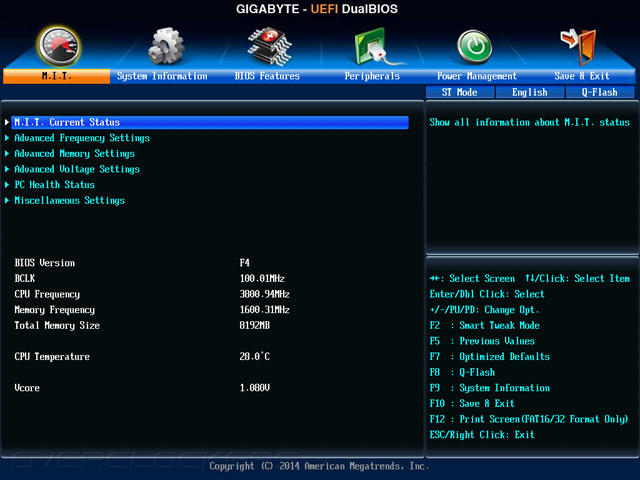

Экземпляр GA-Z97MX-Gaming 5, доехавший до нашей лаборатории, оказался наделён самым последним из существующих, к моменту тестирования, микрокодом — F4. Оформление UEFI претерпело ряд изменений, а ещё появились некоторые интересные режимы, которые можно досконально изучить в обзоре Gigabyte GA-Z97X-SOC Force. При первом обращении к настройкам пользователь вынужден проходить этап базовой настройки, во всяком случае, в обязательном порядке следует проверить Start-up Options, чтобы каждый раз не нажимать F2 для перехода к более привычным и, главное, полноценным параметрам.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

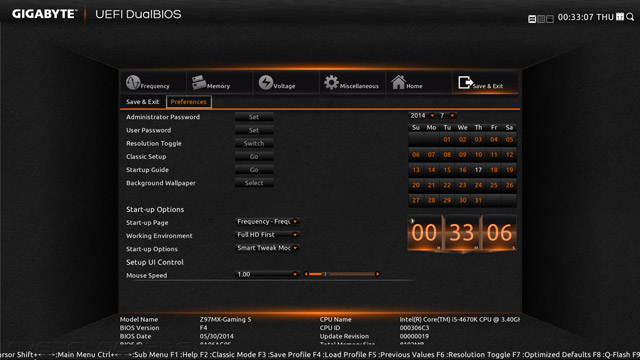

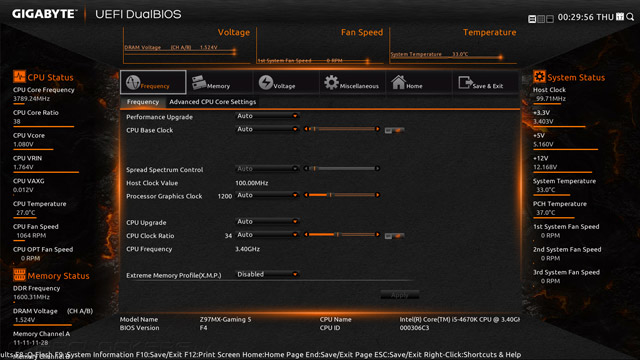

Smart Tweak Mode у этой модели оказался лишён виденных прежде недостатков в отображении элементов меню, да и процедура навигации при помощи клавиш теперь стала более отзывчивой и приятной. Памятуя о кнопке F2 можно переключаться между тремя режимами настройки, иначе пока не выйдет, поскольку нажатие указателем мыши на пиктограммы в правом верхнем углу ни к чему не привели. Ещё немало удивило цветовое исполнение этого меню, свойственное материнским платам оверклокерской направленности, где преобладают оранжевые оттенки в том числе и в дизайне устройств. Здесь же кроме единственной темы Lava ни оказалось больше никаких, хотя в прошлый раз новая заставка с именем Obsidian казалась буквально созданной для игровой серии материнских плат.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

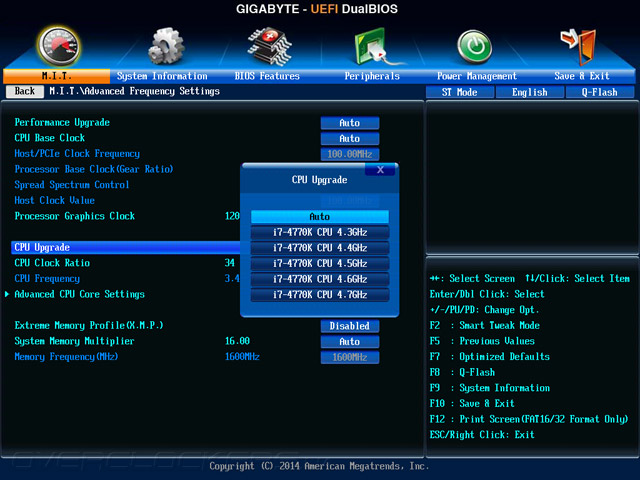

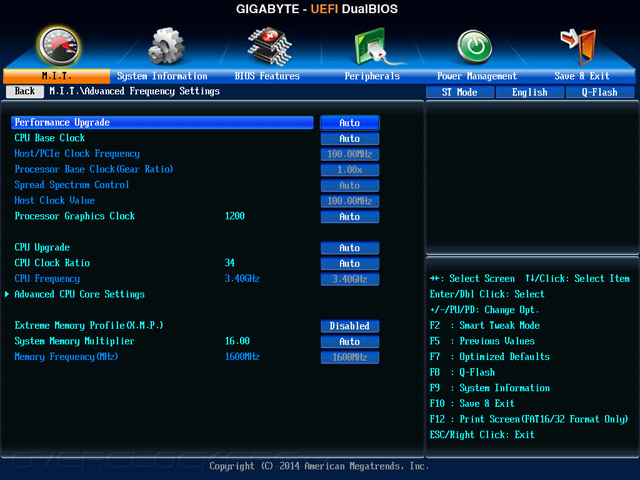

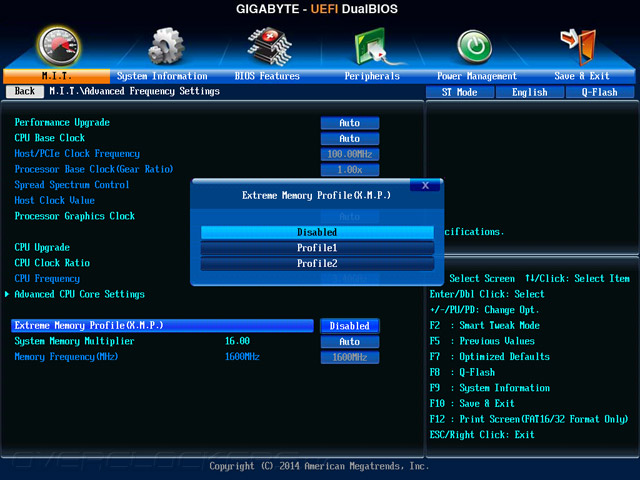

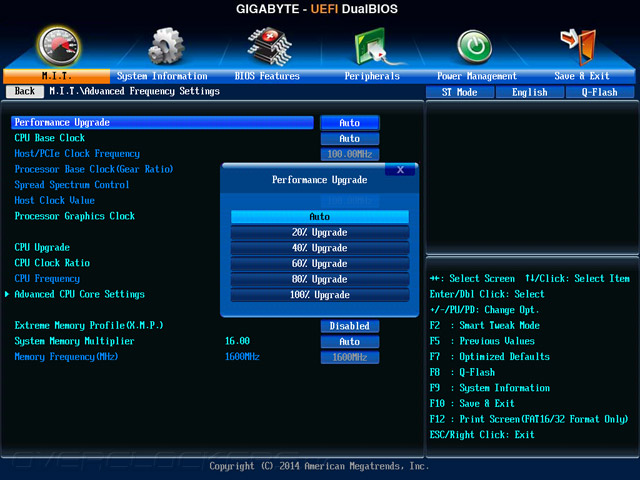

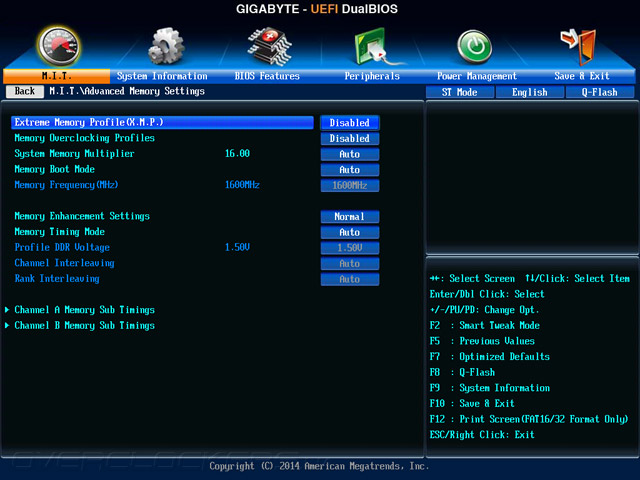

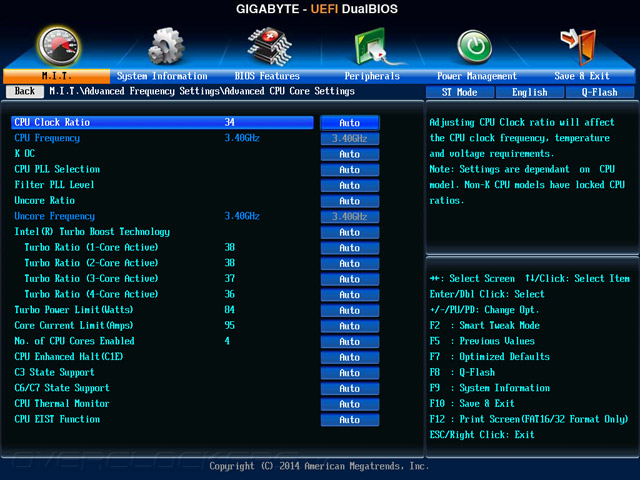

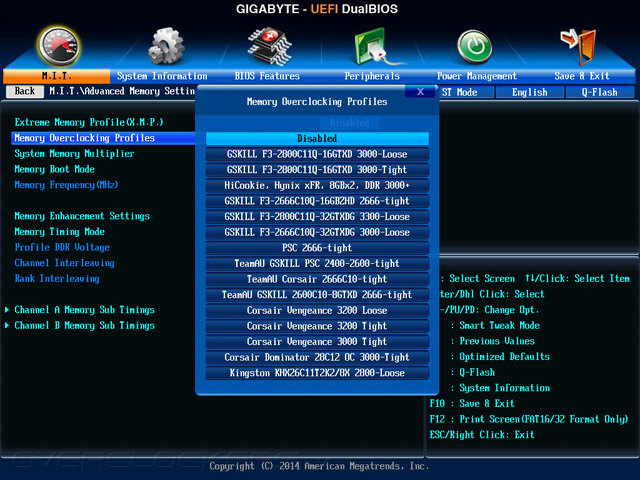

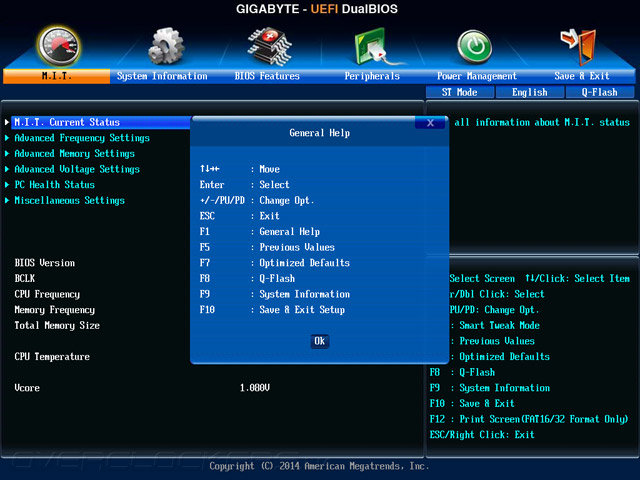

Классический режим отображения настроек идентичен для всех моделей Gigabyte. Первым и наиболее востребованным для энтузиастов выступает M.I.T. (Motherboard Intelligent Tweaker). Набор инструментов, коим оснащена GA-Z97MX-Gaming 5, оказался весьма солидным, практически ни в чём не уступающим более дорогим моделям. В распоряжении у пользователя оказываются как готовые профили для проведения разгона в один «клик», так и полный инструментарий для собственных экспериментов. Благодаря пересмотренному узлу VRM, теперь даже такая простая материнская плата обладает разделом Advanced Power Settings, где пришлось внимательно изучить каждый из пунктов при проведении экспериментов. Удивило и наличие Memory Overclocking Profiles, особенно после вынесения вердикта изделию об его разгонных способностях касаемо ЦП.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

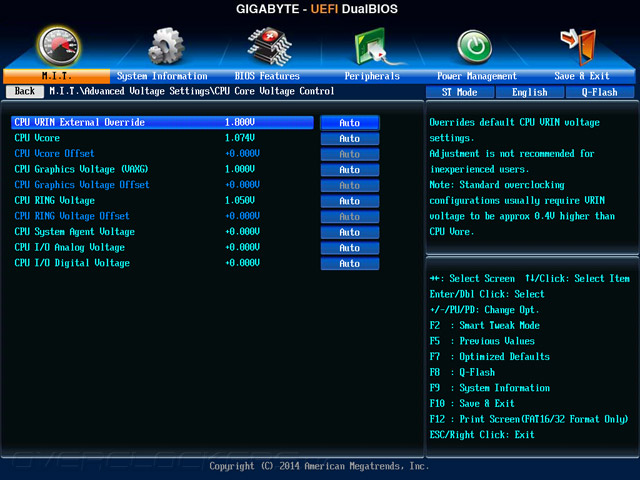

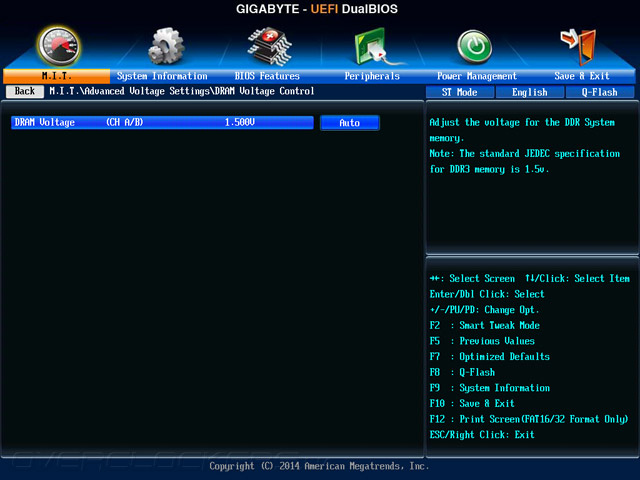

Градации по изменению важнейших из параметров весьма серьёзны, ни в чём не уступают такой модели, как, к примеру, G1.Sniper Z87. Все они для наглядности сведены в таблицу:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–333,32 0,01
CPU PLL Selection Auto/LCPLL/SBPLL
Filter PLL Level Auto/Low/High
CPU Clock Ratio (Multiplier) 8–80 1
CPU Vcore (В) 0,5–1,8 0,001
CPU Vcore Offset (В) –0,3…+0,4 0,001
CPU VRIN External Override (В) 1,0–2,4 0,01
CPU VRIN Loadline Calibration Auto/Normal/Standard/Low/Medium/High/Turbo/Extreme
Uncore Ratio (Multiplier) 8–80 1
CPU RING Voltage (В) 0,8–1,8 0,001
CPU RING Voltage Offset (В) –0,3…+0,4 0,001
System Memory Multiplier 14–28
8–29,33
2
2,66
DRAM Voltage (В) 1,16–2,10 0,02
CPU System Agent Voltage (В) –0,3…+0,4 0,001
CPU I/O Analog Voltage (В) –0,3…+0,4 0,001
CPU I/O Digital Voltage (В) –0,3…+0,4 0,001
PCH Core (В) 0,65–1,3 0,005
PCH IO (В) 1,05–1,9 0,005
Processor Graphics Clock (МГц) 400–4000 50
CPU Graphics Voltage (VAXG) (В) 0,5–1,8 0,001
CPU Graphics Voltage Offset (В) –0,3…+0,4 0,001

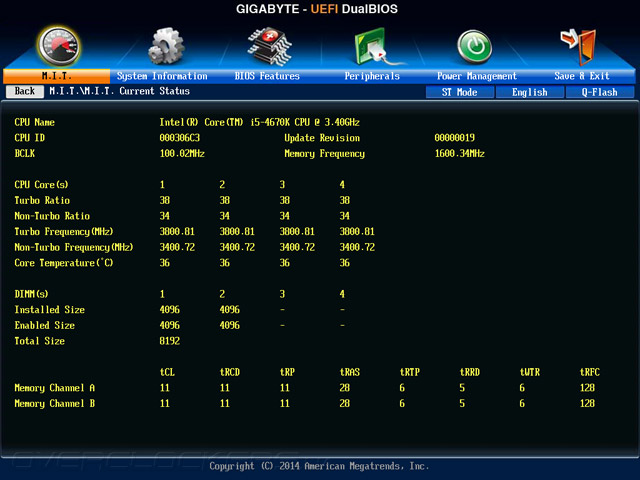

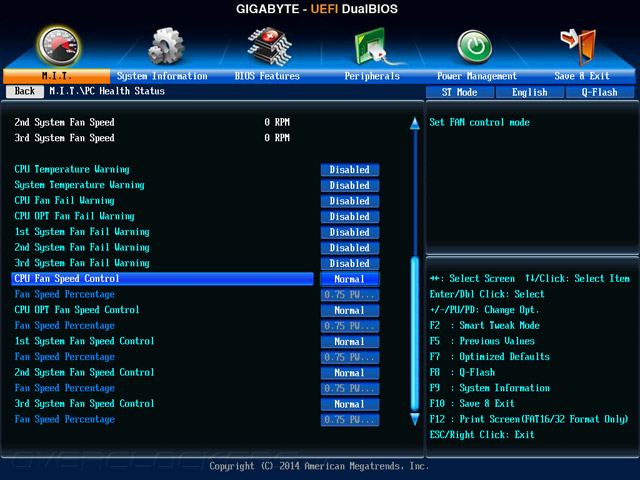

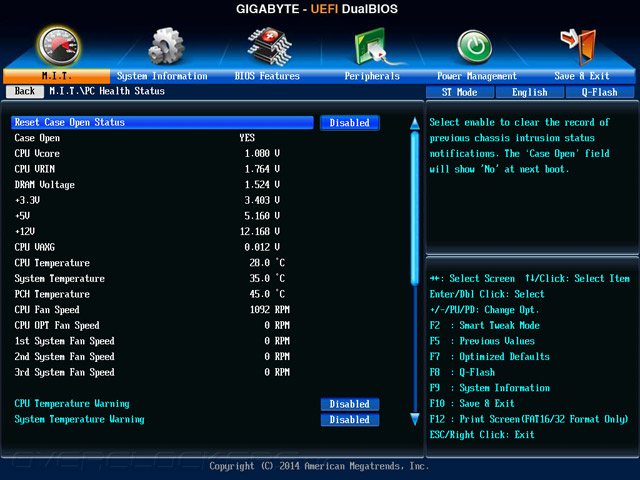

На странице PC Health Status находится модуль по отображению базовых системных напряжений, а также скромный раздел, посвящённый системным охладителям. К чести рассматриваемой модели можно отнести наличие целых пяти раздельных каналов по управлению частотой вращения вентиляторов.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

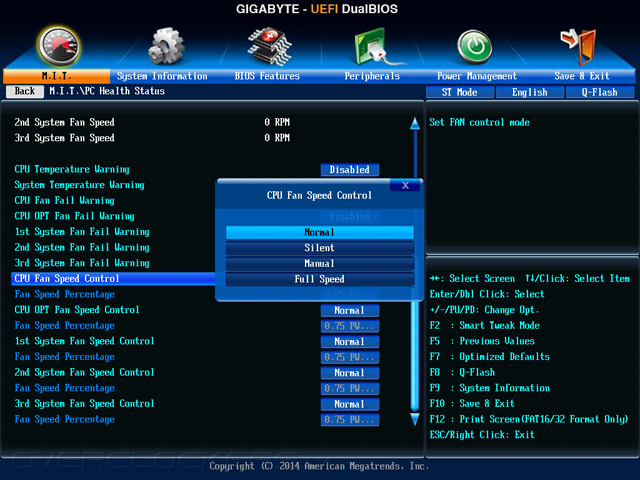

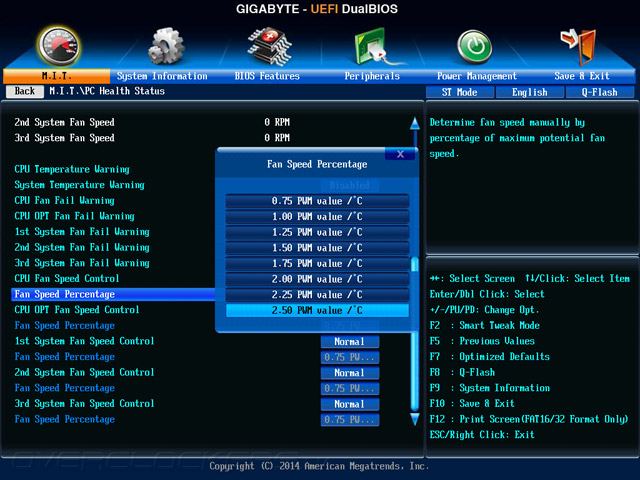

Для изучения возможностей устройства к каждому из разъёмов поочередно подключались трёх- и четырёхконтактные модели, а результаты измерений с задействованным профилем Silent можно изучить в сводной таблице. Оказывается, не смотря на исполнение в виде четырёхштырьковых гнёзд, лишь канал CPU Fan реализует истинное ШИМ-управление охладителем. На всех остальных, очевидно, меняется питающее напряжение. Более вдумчивая настройка их работы реализована посредством фирменного программного обеспечения в среде операционной системы.

Производитель Cryorig Nanoxia
Модель XF140 FX12-2000
Тип подключения 4 pin 3 pin
Режим FullSpeed (об/мин) 1400 2100
CPU Fan — Silent 1000 2050
CPU OPT — Silent 700 1200
1st System — Silent 700 1250
2nd System — Silent 700 1200
3rd System — Silent 700 1200

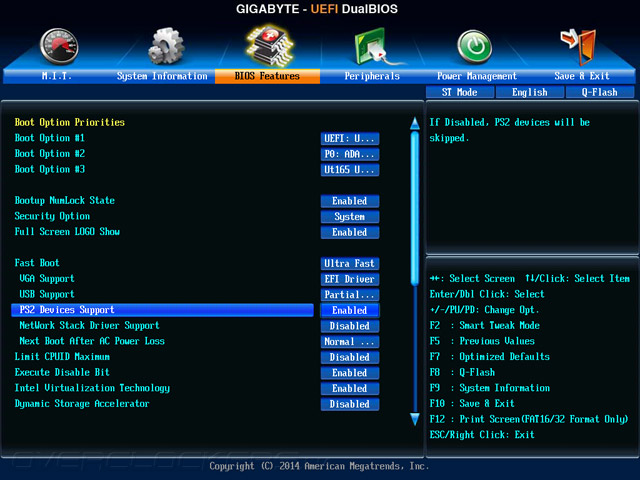

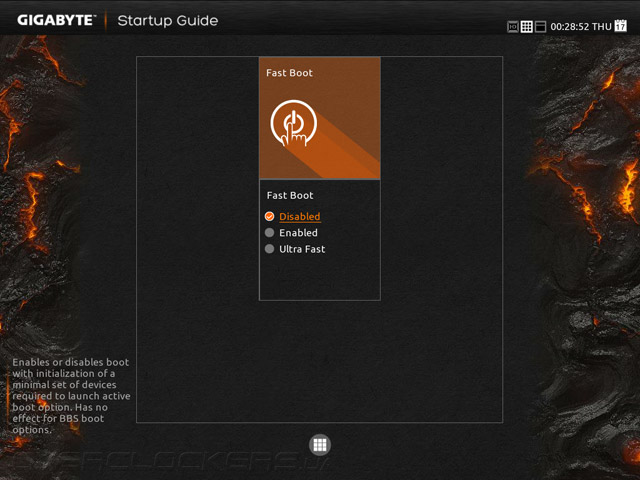

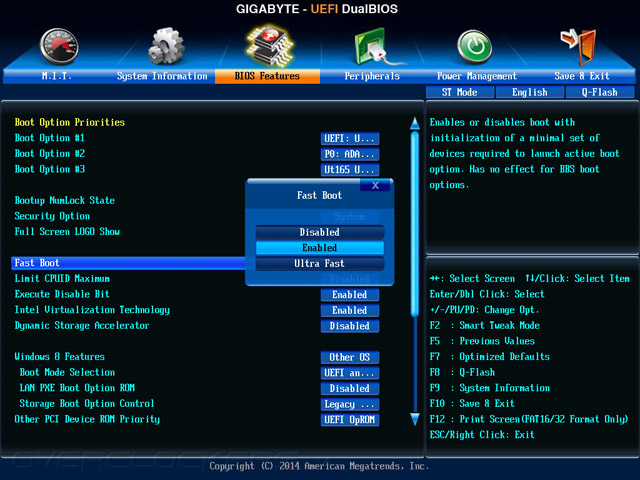

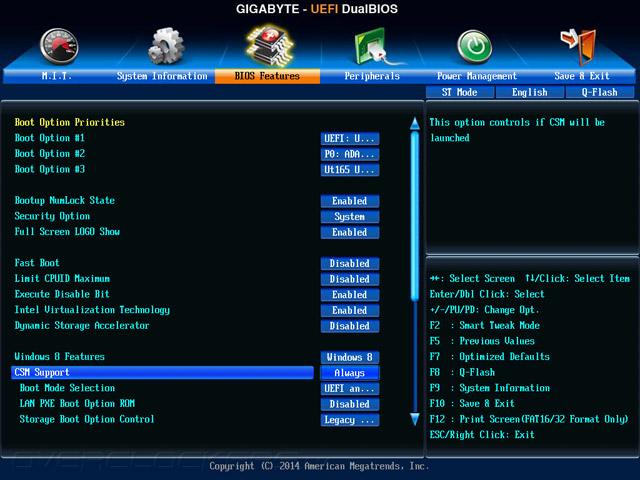

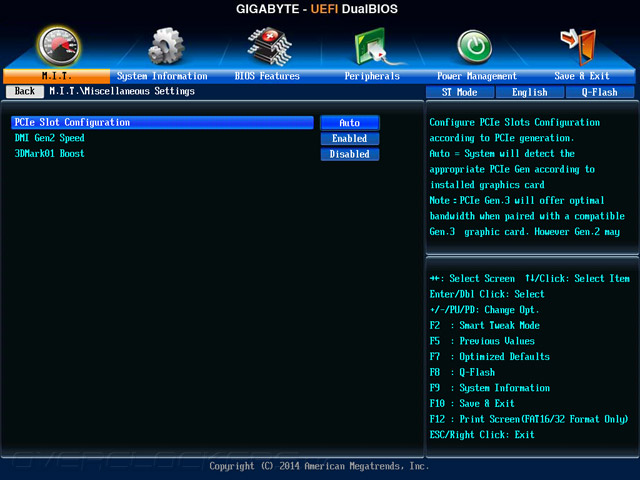

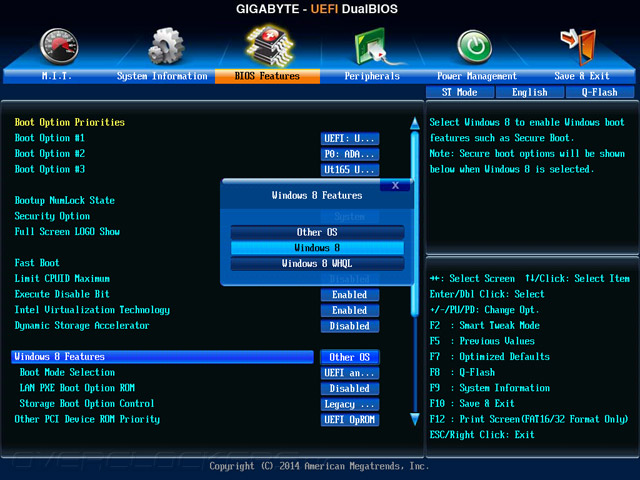

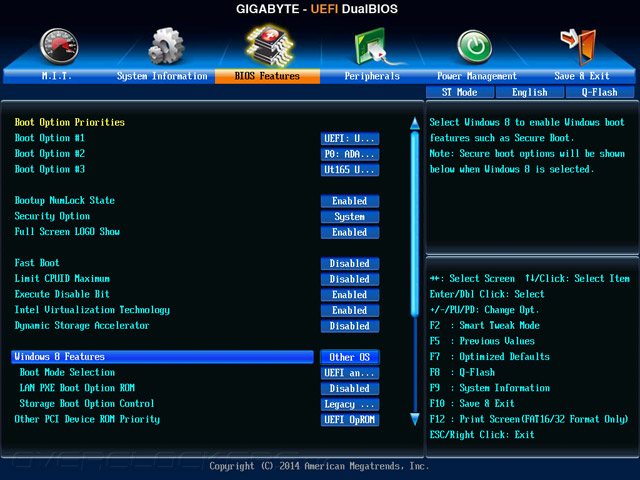

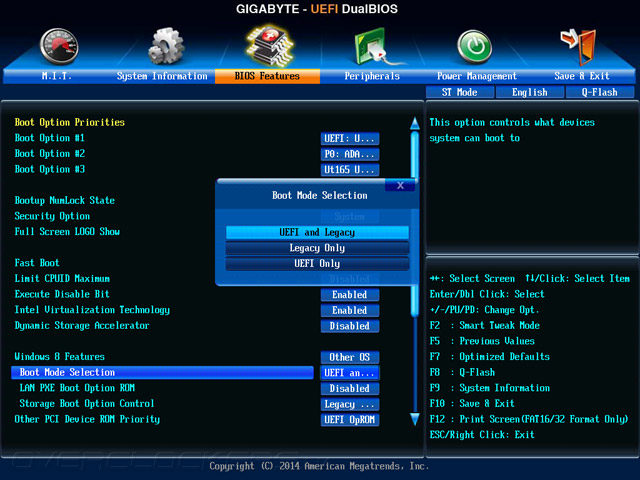

Наполнение прочих разделов довольно привычно. Изрядно удивляет отключенный режим Fast Boot — вероятно, такие шаги направлены на достижение лучшей совместимости с различным оборудованием. Процесс его инициализации на этой модели проходит намного интенсивнее, чем в сопоставлении с GA-Z97X-SOC Force.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

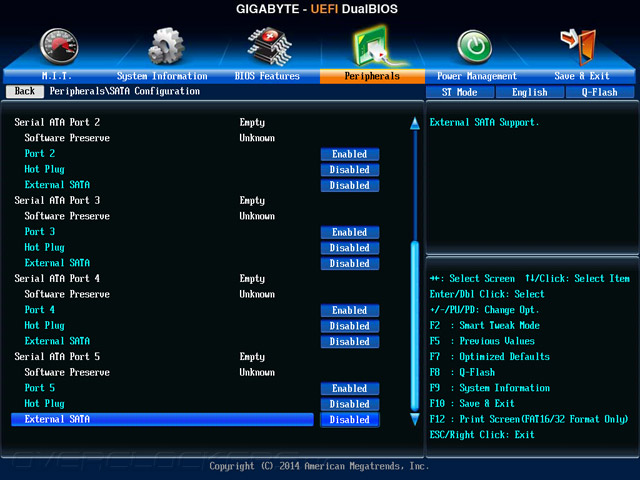

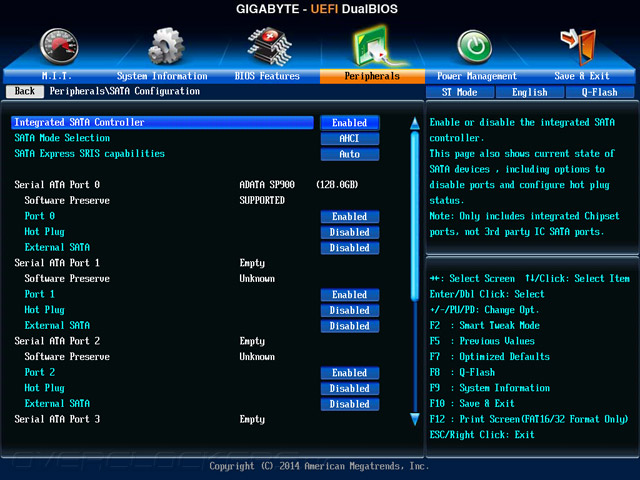

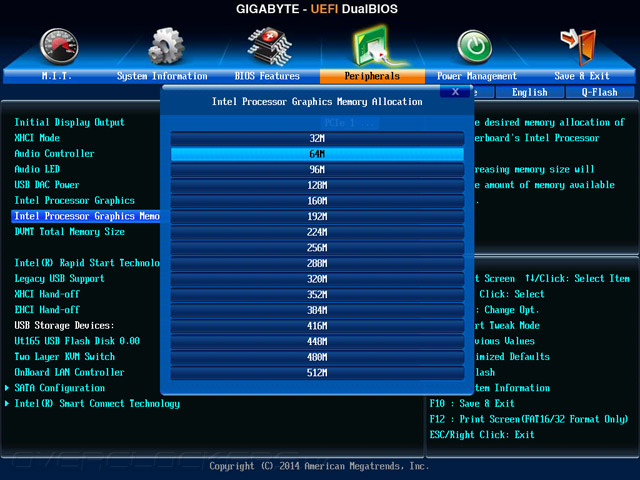

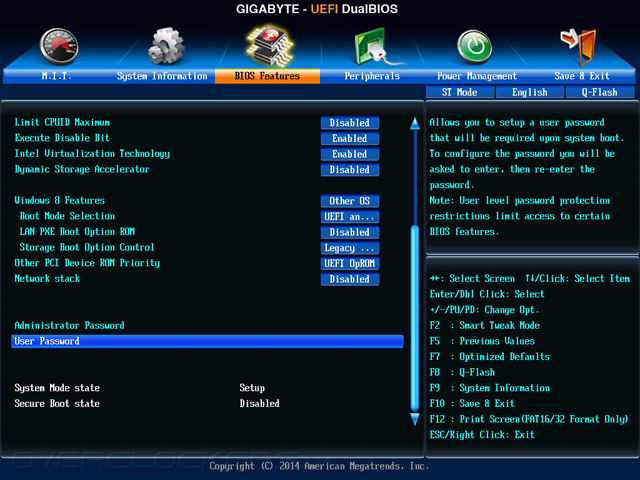

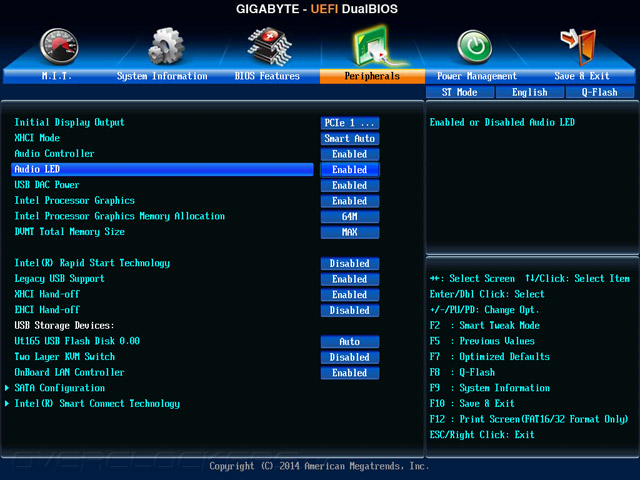

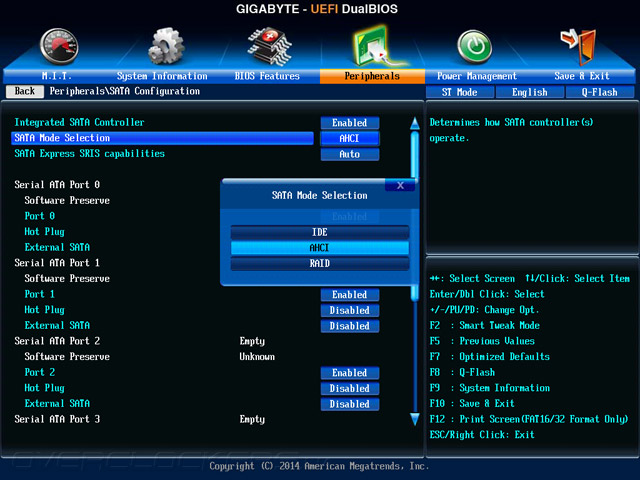

Отключение подсветки следует искать на странице Peripherals, а ещё рядом можно отказаться от услуг Intel Processor Grapshics.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

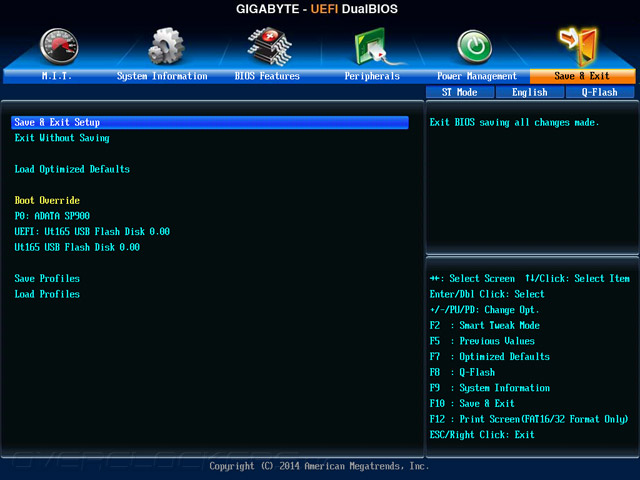

Прочие полезные мелочи вроде восьми слотов для сохранения настроек, а также небольшая справочная информация о системе по нажатию F9 остались на месте.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Возможностей UEFI с лихвой достаточно как для выполнения разгона различных компонентов системы, так и для проведения более простых настроек. Главное, чтобы элементная база теперь смогла обеспечить достойный режим работы и правильный отклик на вносимые изменения.


Комплектное ПО

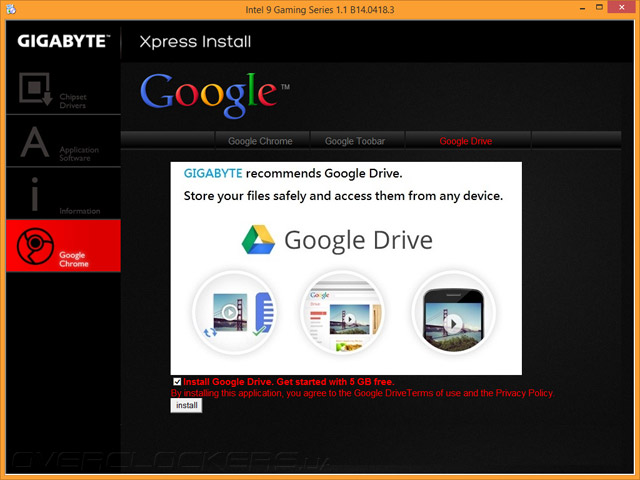

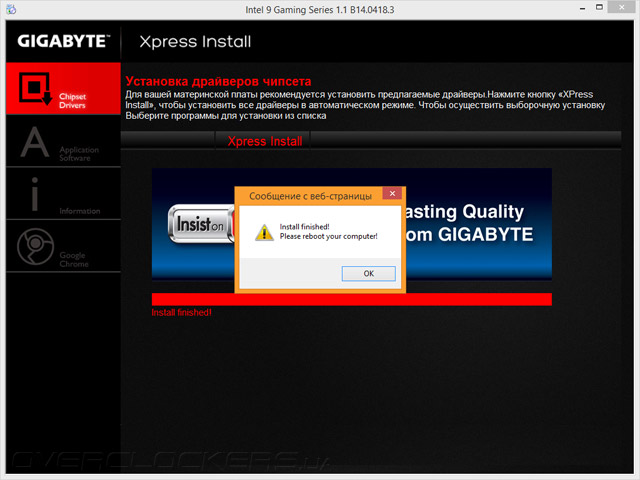

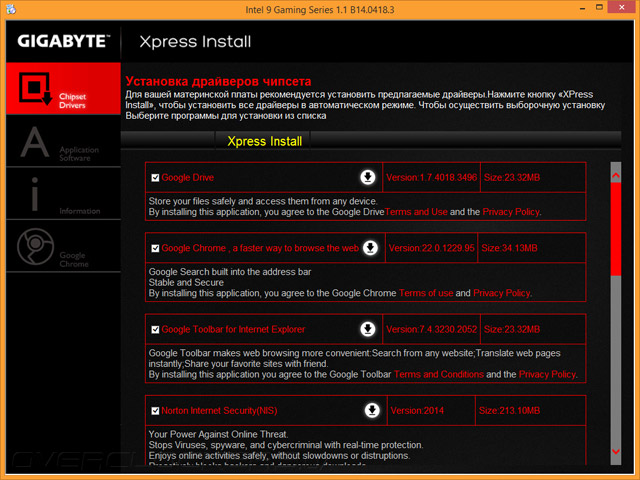

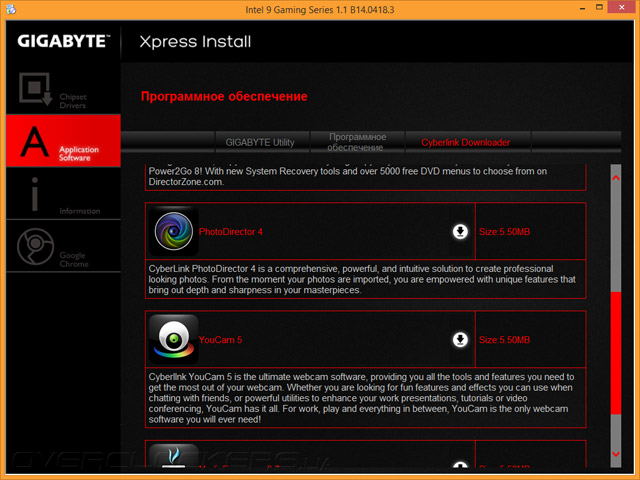

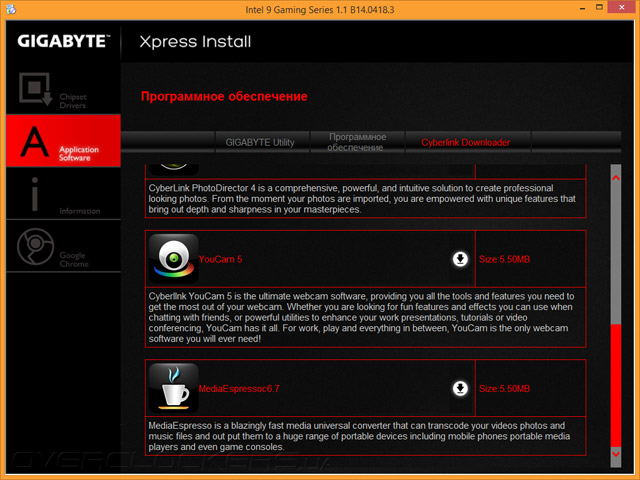

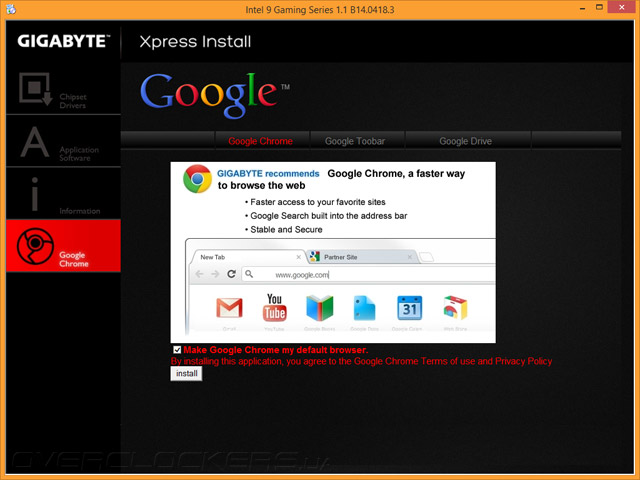

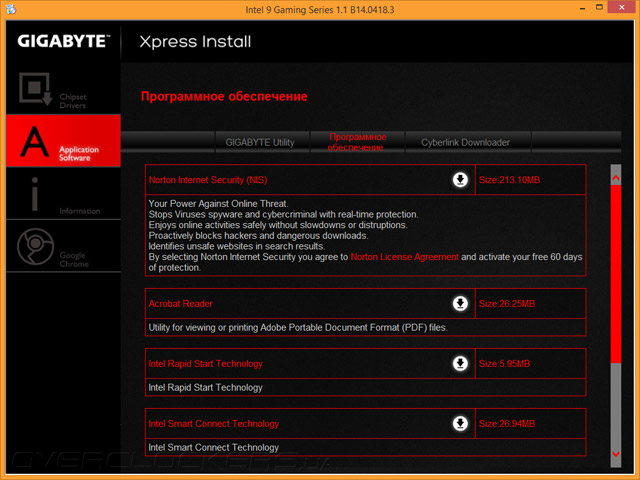

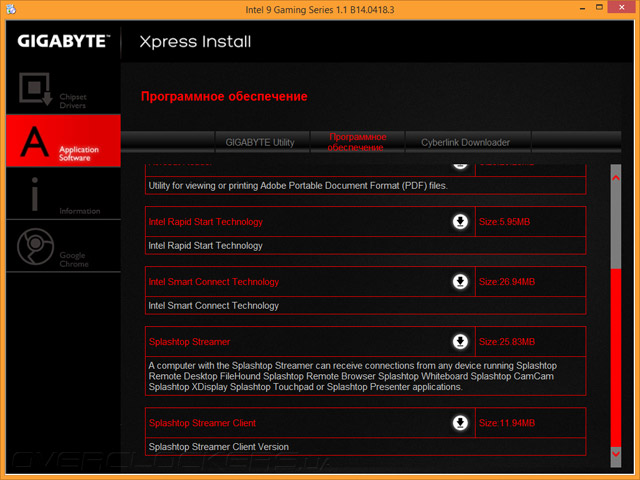

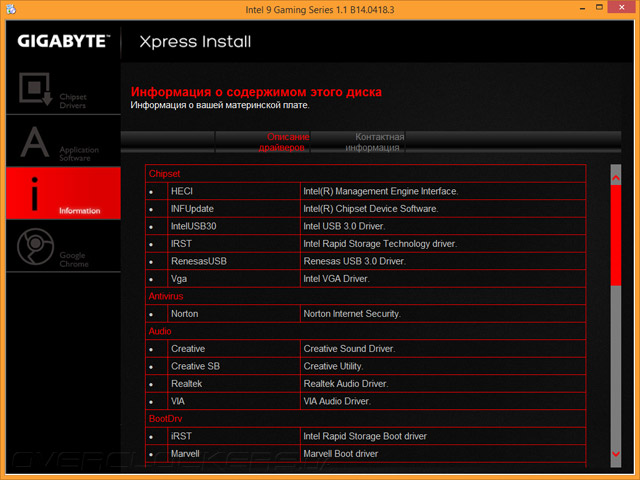

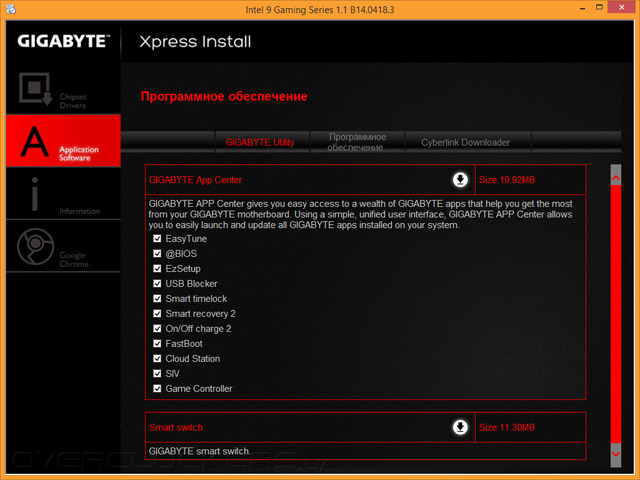

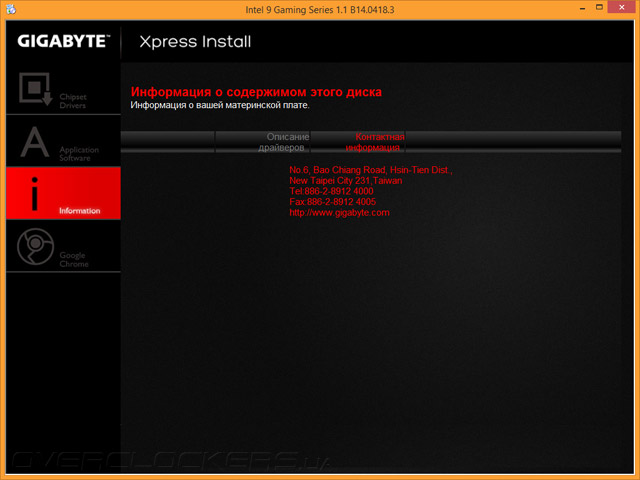

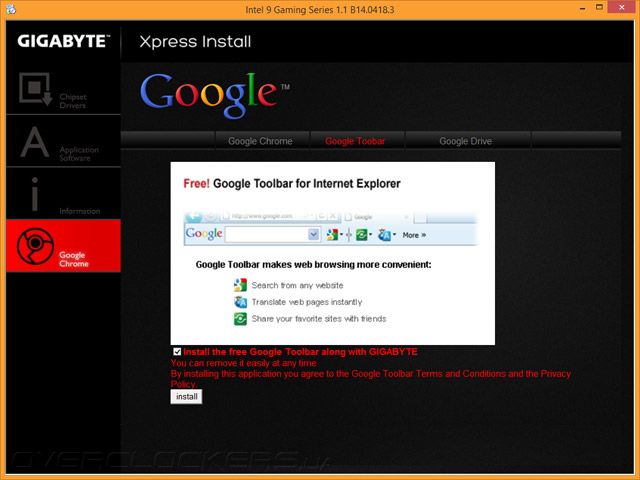

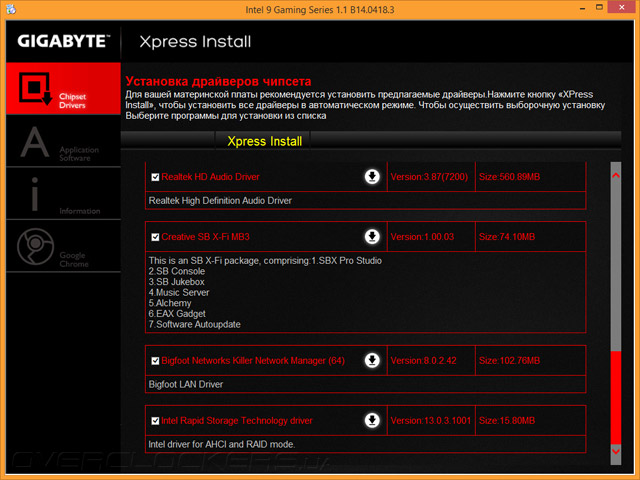

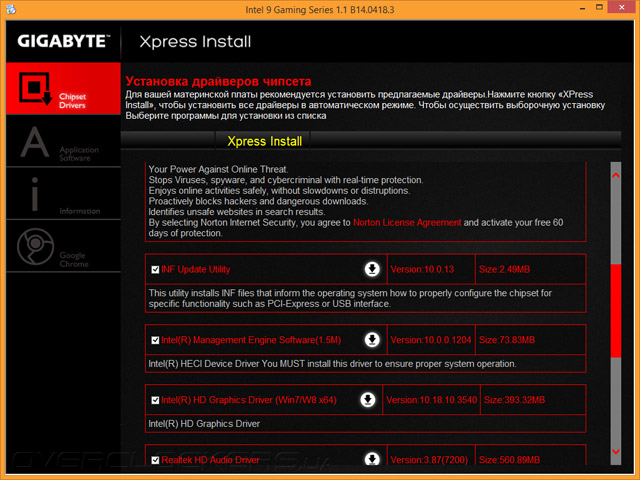

С диском поддержки сотрудники компании поступили более осмотрительно. Здесь видны необходимые (как для создания полного образа продукта) оттенки красных цветов. А вот с функциональностью появились вопросы, которые, казалось бы, уже давно стали неактуальными. И это несмотря на обновлённую сборку версии 1.1, если судить по заголовку окна. Вместе с драйверами навязывается целый набор стороннего ПО, а наличие того или иного компонента в системе теперь проходит незамеченным. Хотя оба этих замечания в действительности не являются критичными, ведь от первого можно отказаться, а установку драйверов в первую очередь подразумевается проводить на «чистой» системе. С работой мастера установки проблем не было, даже учитывая факт инсталляции программного комплекса от Creative.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

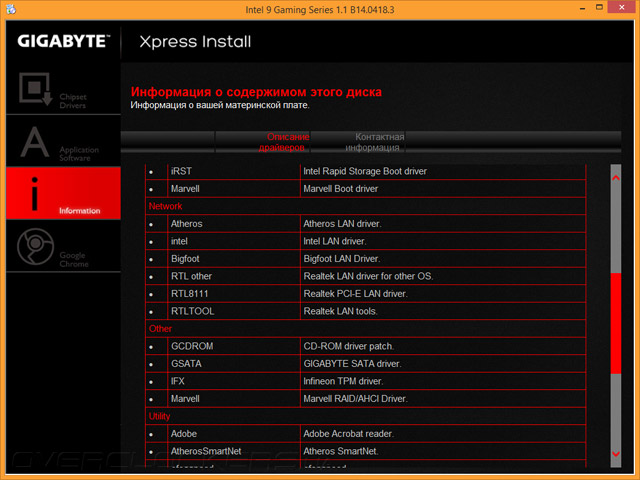

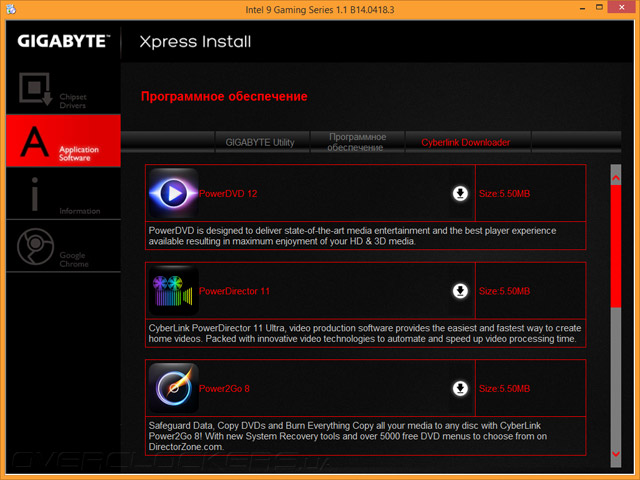

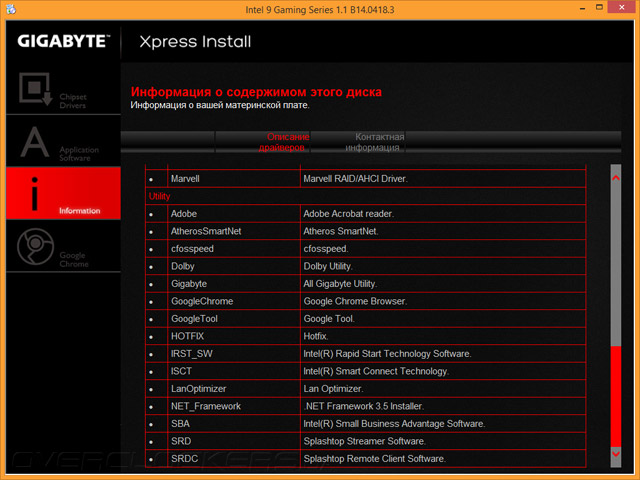

Набор утилит, как собственного производства, так и сторонних компаний, оказался абсолютно идентичным размещённому на диске от GA-Z97X-SOC Force.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Killer Network Manager похоже добрался до стабильной версии, которая весьма долго не обновлялась. Сборка под номером 1.0.30.1259 использовалась ещё в момент обзора G1.Sniper Z87, а значит ничего интересного здесь не появилось.

Gigabyte GA-Z97MX-Gaming 5

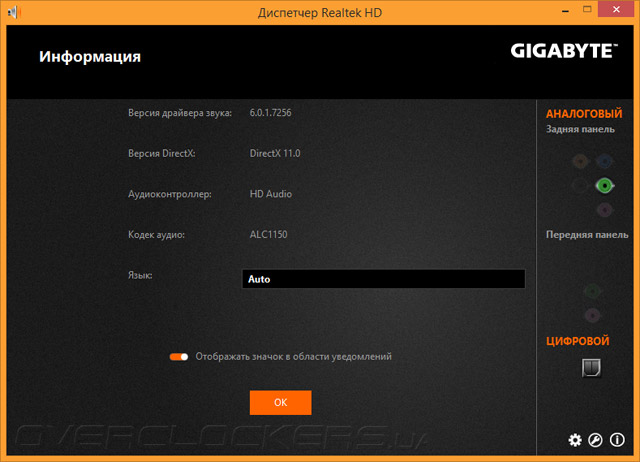

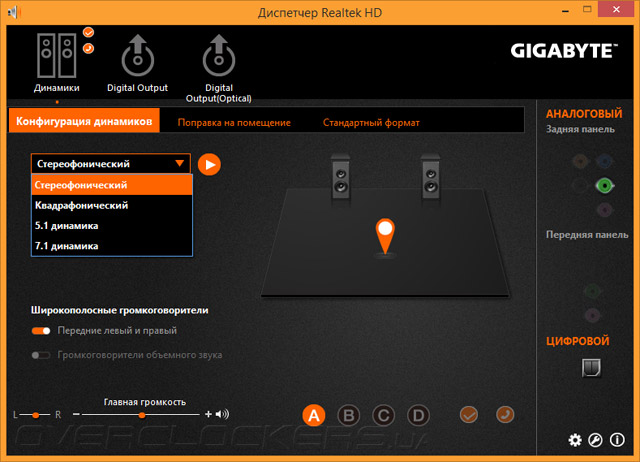

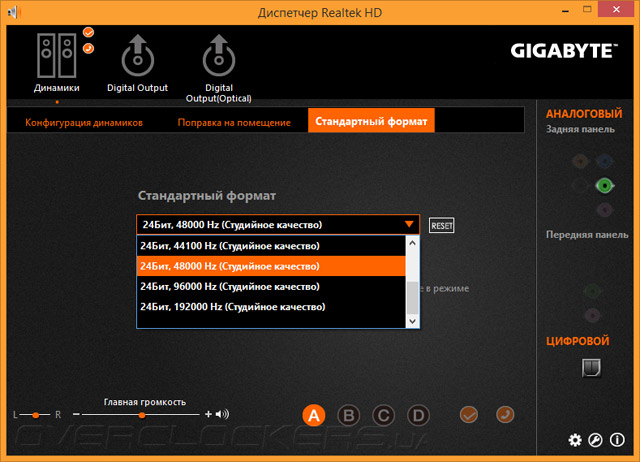

Обновление нами тестового стенда и внедрение Windows 8.1 обнажило усилия разработчиков по облагораживанию облика диспетчера Realtek HD. Теперь здесь особая тема оформления, над чьей стилистикой поработали выходцы из Gigabyte. На плате используется традиционный кодек от Realtek последнего поколения — ALC1150.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

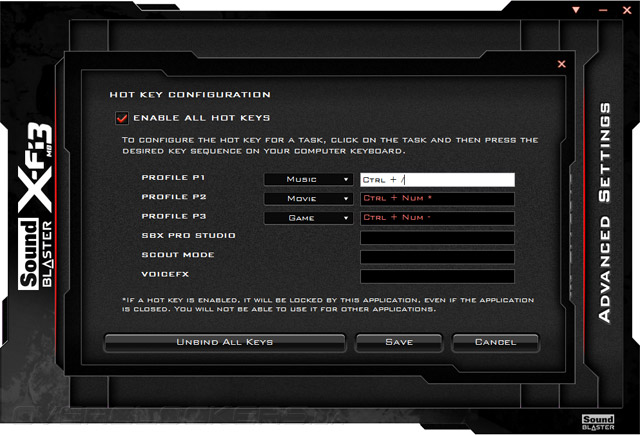

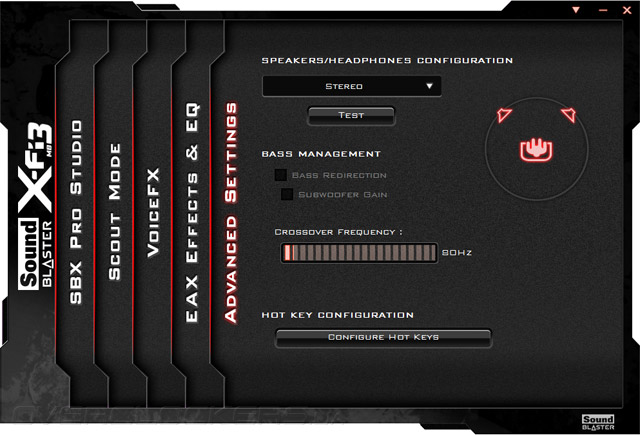

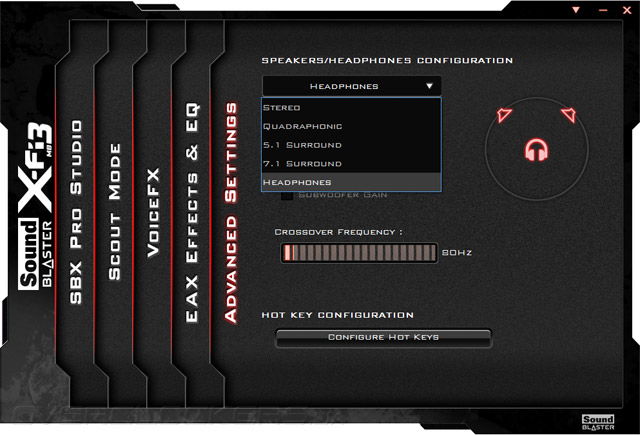

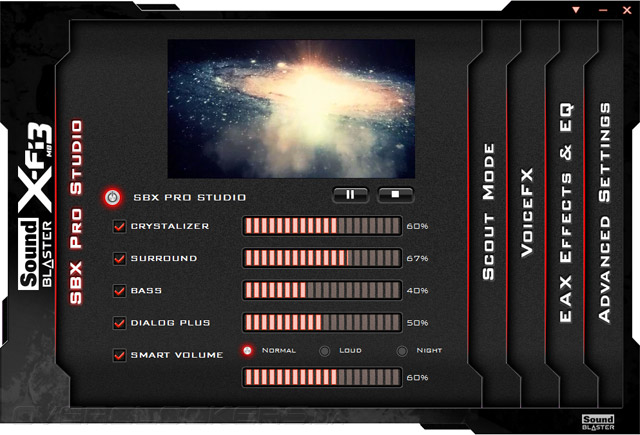

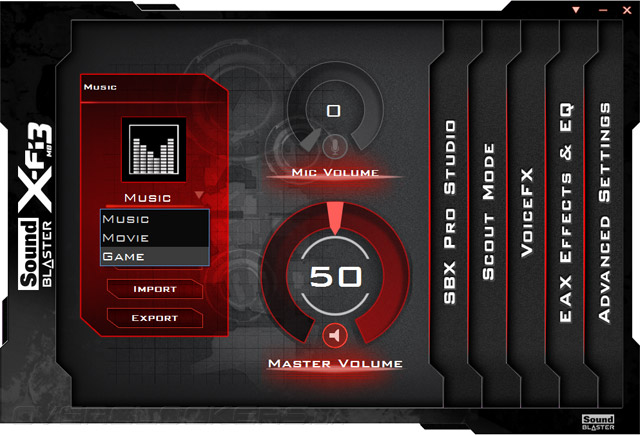

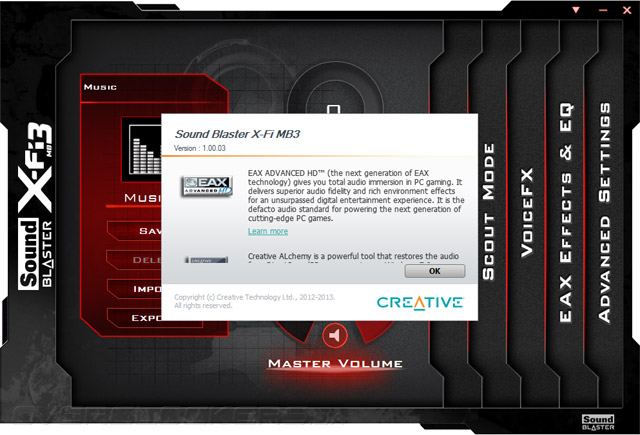

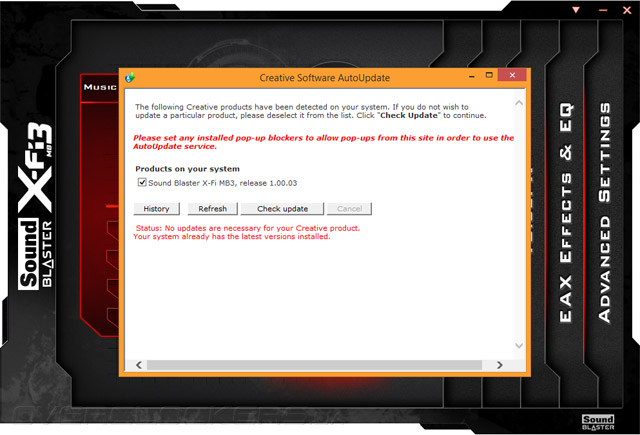

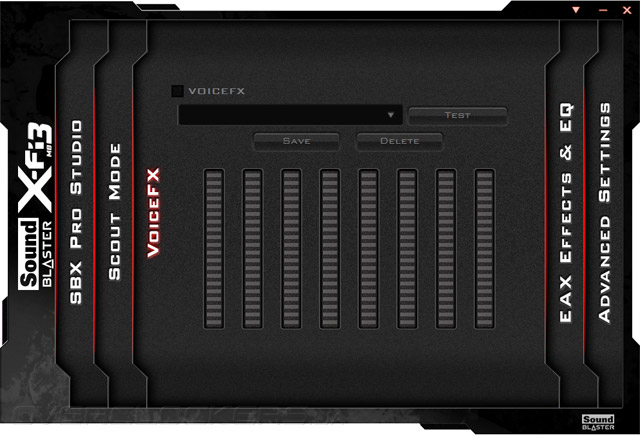

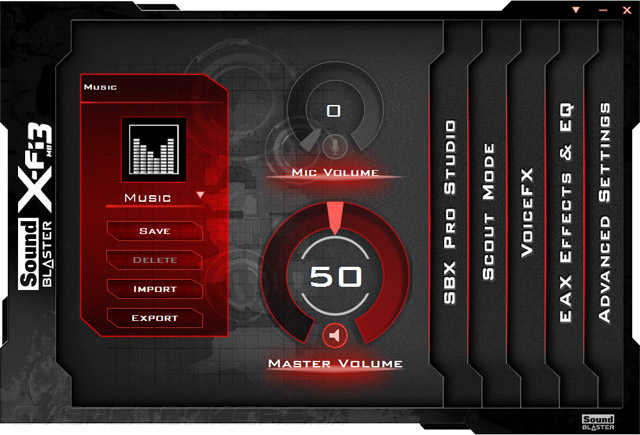

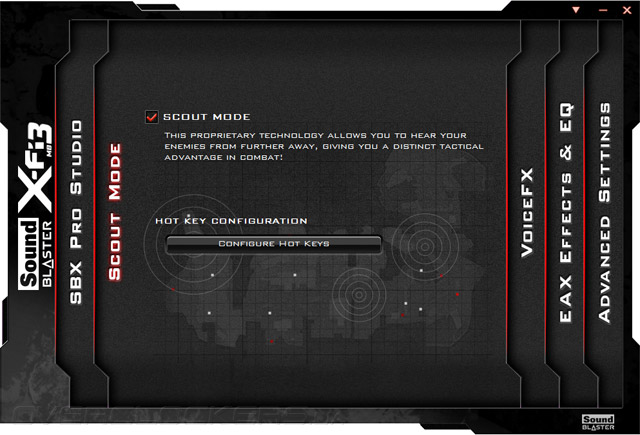

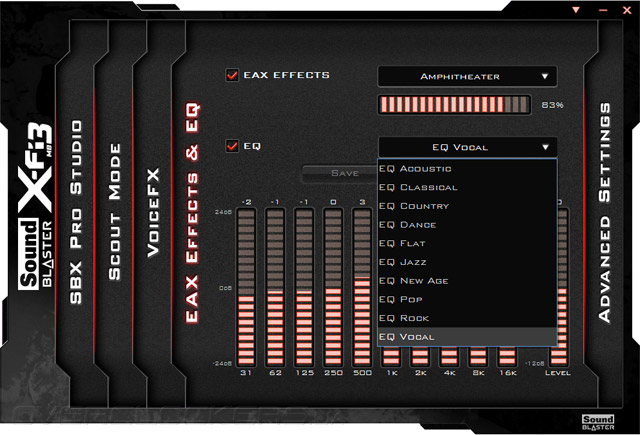

Программная среда Creative Sound Blaster X-Fi MB3 является творчески переработанным комплексом, где ничего действительно нового найти не удалось. Очередное сравнение с прообразом в области реализации звуковой подсистемы в лице всё той же модели G1.Sniper Z87 призывает к сравнению иной продукт — Sound Blaster Pro Studio. Там находится чуть больше вкладок, но, несмотря на немного иной их вид, содержимое оказалось практически идентичным. Вносимые корректировки весьма серьёзно меняют картину звучания, поэтому любители «сочных» эффектов или/и «глубокого» баса должны оказаться в восторге от такого ПО.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

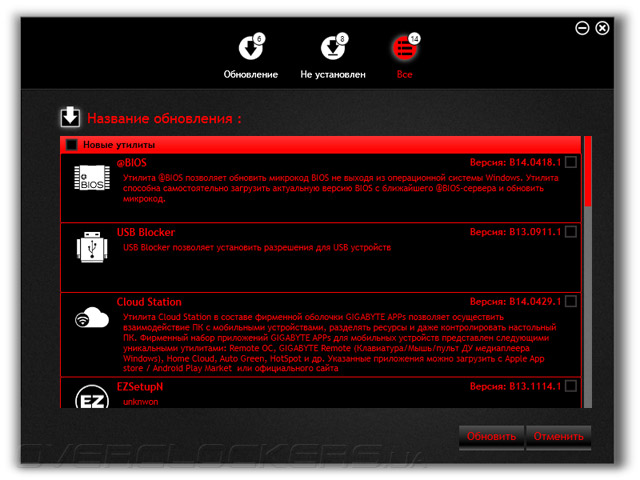

Прежде, чем использовать любую из утилит Gigabyte, следует позаботиться о самой актуальной её версии, в чём поможет модуль Live Update, обязательно инсталлируемый c оболочкой App Center.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Тема оформления в нём оказалась соответствующей направленности системной платы.

Gigabyte GA-Z97MX-Gaming 5

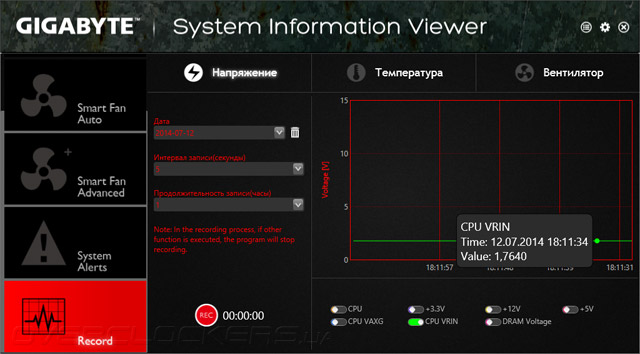

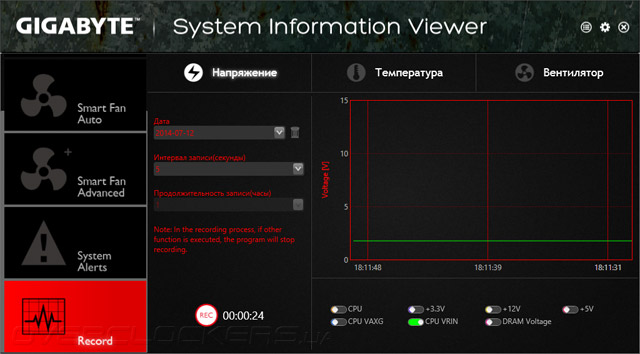

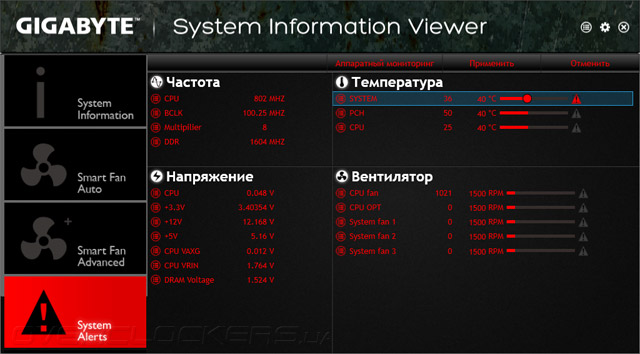

System Information Viewer привнёс долгожданную доработку — компонент по мониторингу состояния системных параметров Record. Он выглядит куда лаконичнее, чем Hardware Monitor, стыдливо запрятанный в разделе System Alerts. Теперь здесь можно установить необходимое число компонентов по собственному усмотрению. И сетка выглядит не такой навязчивой, а ещё можно установить временной промежуток, на протяжении которого требуется проводить наблюдение. Полезно, когда покидаешь рабочее место из-за долгой процедуры тестирования, а ведь именно она являются гарантией стабильности полученного разгона. Безусловно, ещё есть куда расти, поскольку цену деления самому изменять нельзя, как и масштаб (он зависит от размера окна). Но в нынешнем виде такой механизм имеет право на существование и принесёт владельцу реальную пользу в моменты проведения экспериментов.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

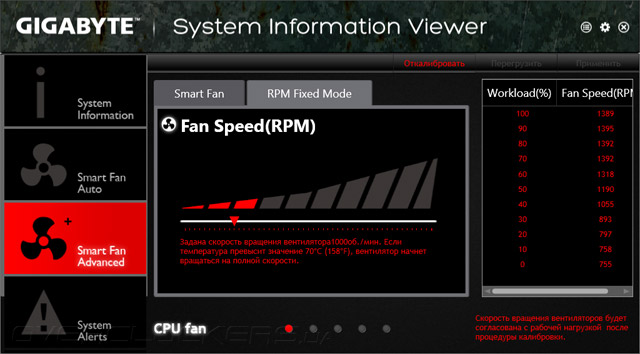

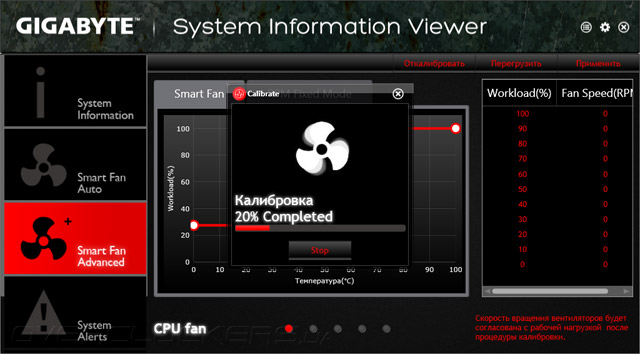

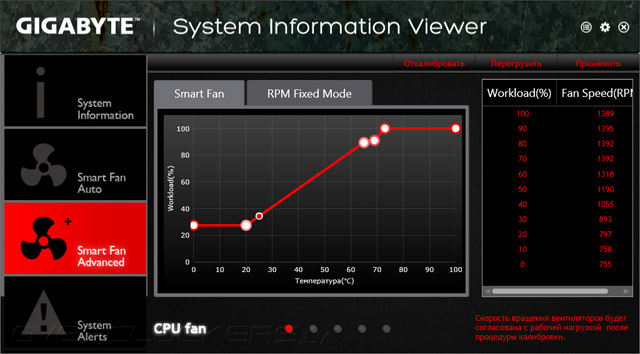

Настройка системных охладителей всё так же проходит без проблем и выполнена весьма неплохо. Процедура калибровки позволяет получить полную картину — какие конкретно значения об/мин скрываются за устанавливаемыми в процентах эквивалентными числами, а главное — даёт возможность удостовериться, что в нужный момент вентилятор действительно будет работать, а не отключаться.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

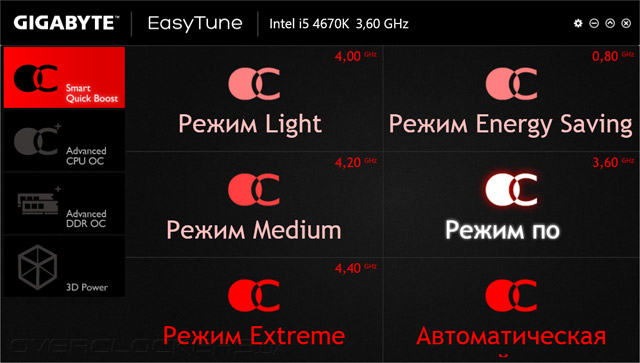

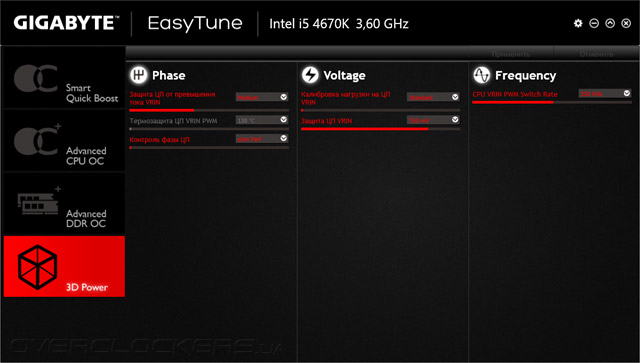

В EasyTune тоже проводится работа по улучшению функциональности, и теперь в шапке окна утилита отображает модель ЦП. Но в локализации, к сожалению, ничего не исправлено, а значит пока лучше остановиться на работе с англоязычным интерфейсом, чтобы не упустить никаких деталей.

Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5Gigabyte GA-Z97MX-Gaming 5

Последнее, на чём мне хотелось бы отдельно заострить внимание — это автоматический запуск SIV при открытии EasyTune, в оконном режиме. Однако его способность притягиваться к правому краю рабочего стола никуда не исчезла. В таком режиме отображаются все важные системные параметры, что немаловажно и весьма удобно. Осталось лишь поработать над отображением одного из самых главных напряжений — CPU Voltage, и его можно будет ставить в пример другим вендорам.

Gigabyte GA-Z97MX-Gaming 5

Несмотря на сравнительно низкую цену, программное сопровождение продукта оказалось на приличном уровне, ничем не уступая в этом старшим коллегам. Очевидна работа специалистов над исправлением прежде виденных недоработок, но и сейчас есть незначительные придирки. В рамках этого материала не рассматривались иные, более простые утилиты, коих у Gigabyte целое множество. Все прежде были изучены в рамках обзоров продукции компании, и по своей сути они не представляют собой что-либо действительно полезное, хотя у каждого на этот счёт может быть свой взгляд. Во всяком случае, они не являются высокоинтегрированными модулями в App Center, как это можно видеть у ближайших конкурентов.
