Обзор материнской платы ASRock Fatal1ty B85 Killer. Сравнение решений на основе B85 и Z87 в режиме максимального разгона CPU и DRAM

Мы продолжаем знакомиться с новинками на рынке системных плат. Сегодня особый интерес производителей вызывает сегмент устройств игровой направленности, где одна за другой появляются новые модели. Компания ASRock не стала обходить стороной стремительный рост популярности сетевых адаптеров Qualcomm Atheros серии Killer и презентовала новую ветвь игровых решений, фигурирующих под бренд-неймом Fatal1ty. Новообразованное семейство носит вполне логичное название Fatal1ty Killer и на момент написания обзора насчитывает всего четыре устройства, охватывающие самые актуальные платформы — LGA 1150, FM2+ и AM3+.

В конце 2013 года у нас в лаборатории побывала модель Fatal1ty Z87 Killer, которая тогда оставила о себе лишь положительные впечатления. Fatal1ty B85 Killer представляет собой самое дешёвое устройство из этого немногочисленного списка. Более того, с оглядкой на ближайших соперников её стоимость (ниже границы $100) оказывается вне конкуренции. За эту сумму покупатель получает полноформатный продукт, обладающий не только современным сетевым адаптером, здесь также не обошли вниманием и фирменный подход к реализации звуковой составляющей — Purity Sound. И это ещё не всё, шестифазный преобразователь напряжения питания ЦП призван помочь энтузиастам попытать счастья в разгоне своего экземпляра процессора семейства Intel Haswell.

ASRock Fatal1ty B85 Killer

В то же время никаких дополнительных контроллеров здесь нет, но сходу записывать это в недостатки нельзя, ведь возможностей системной логики Intel B85 целиком достаточно для современного мультимедийного ПК. Говоря об отсутствии дополнительных контроллеров не стоит упускать из вида три гнезда PCI, реализованных средствами ASMedia ASM1083.


Характеристики

Модель ASRock Fatal1ty B85 Killer
Чипсет Intel B85
Процессорный разъем Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600, максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI 3 (ASM1083)
Встроенное видеоядро Intel HD Graphics/4600/P4600
Видеоразъемы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 6 (2x 4pin, 4x 3pin)
Порты PS/2 1 (клавиатура/мышь)
Порты USB 4 х 3.0 (2 разъёма на задней панели, B85)
8 x 2.0 (4 разъёма на задней панели, B85)
Serial ATA 4 x SATA 6 Гбит/с (B85), 2 x SATA 3 Гбит/с (B85)
RAID
Встроенный звук Realtek ALC1150 (7.1, Blu-ray Audio)
2x Texas Instruments NE5532
S/PDIF Оптический (выход)
Сетевые возможности Qualcomm Atheros Killer E2200 (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 218
Дополнительные возможности Фирменные программные решения ASRock в составе программного комплекса F-Stream: Key Master (написание макросов, Sniper Key) и Fatal1ty Mouse Port (изменение частоты опроса обособленного порта USB)


Упаковка и комплектация

Оформление коробок продукции серии Fatal1ty Killer выдержано в едином фирменном стиле, все отличия лежат лишь в указании используемых технологий, свойственных задействованному набору системной логики. Так, в «отместку» поддержки NVIDIA SLI у Fatal1ty Z87 Killer младший соплеменник обладает комплексом технологий Intel Small Business Advantage.

ASRock Fatal1ty B85 Killer

На обратной стороне также не произошло существенных изменений. Концептуальный стиль единый; обновилось фото продукта и соответствующая таблица с краткими характеристиками. Вместо описания фирменного решения HDMI-In теперь расположены пиктограммы, уведомляющие о цифровой подсистеме питания и распаянных конденсаторах японского производства.

ASRock Fatal1ty B85 Killer

На гранях коробки можно найти рекомендации от нескольких известных киберспортивных команд и целых лиг. Внутри коробки, кроме системной платы, обнаружились:
  • многоязычное руководство пользователя, среди прочих языков наличествует и русский;
  • руководство по UEFI и F-Stream на английском языке;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • сертификат с 90-дневным ключом к программному продукту XSplit.
ASRock Fatal1ty B85 Killer

Совершенно скромный набор, который можно охарактеризовать как базовый. Лишь подарочный сертификат выделяет Fatal1ty B85 Killer среди прочих подобных решений.


Внешний вид

В целом, устройство во многом похоже на своего старшего товарища. Но есть и отличия. Кроме обретённой поддержи интерфейса PCI, здесь используется более простой способ подключения устройств SATA, вместо двух ПЗУ-микросхем теперь наличествует лишь одна, а ещё был упрощён модуль VRM.

ASRock Fatal1ty B85 Killer

Обратная часть платы отличается отсутствием каких-либо компонентов, в частности и в зоне монтажа усилительной пластины охладителя ЦП. Радиаторы используют надёжное винтовое крепление. В этом ещё раз прослеживается их взаимное родство.

ASRock Fatal1ty B85 Killer

Охладитель чипсета также идентичен. Он изготовлен из легкосплавного материала, а контакт с поверхностью кристалла происходит через термопрокладку. С рабочей температурой проблем не возникло, ведь с нравом B85 совладал намного более скромный экземпляр.

ASRock Fatal1ty B85 Killer

Несмотря на недостающие в ширине 26 мм, доступ к элементам подключения кабелей SATA и управляющих корпусных кнопок и индикаторов выполнен весьма удобно, к тому же все они снабжены понятными, рядом расположенными подписями.

ASRock Fatal1ty B85 Killer

Немного необычно размещена группа контактов для сброса настроек CMOS. Доступ к ней может быть затруднён в не самых просторных корпусах. Колодки для подключения системных охладителей смещены к зоне VRM, что тоже может создать проблемы при использовании габаритных систем охлаждения.

ASRock Fatal1ty B85 Killer

Весь комплекс мер в рамках реализации технологии Purity Sound реализован сполна, но по факту осмотра некоторые моменты выполнены явно для проформы, то есть похуже, чем у Fatal1ty Z87 Killer.

ASRock Fatal1ty B85 Killer

Впрочем, спрятать звуковой кодек под экраном инженерам всё же удалось, проведённое прежде тестирование Realtek ALC1150 в составе ECS Z87H3-A2X Golden не продемонстрировало никаких преимуществ такого технического решения.

ASRock Fatal1ty B85 Killer

Подобного изыска также удостоен и сетевой адаптер. Они отлично выполняют роль элементов декора и привлечения внимания, а хуже от их использования не становится так точно.

ASRock Fatal1ty B85 Killer

Радиатор силовых элементов уже знаком нам по обзору предшественника. Это весьма серьёзный по площади и весу охладитель, к тому же оснащённый небольшими пропилами, которые создают бóльшую площадь рассеивания тепла.

ASRock Fatal1ty B85 Killer

В роли термоинтерфейса используется всё та же резинообразная субстанция толщиной порядка полутора миллиметров.

ASRock Fatal1ty B85 Killer

Силовая подсистема питания процессора который раз основана на базе ШИМ-контроллера компании Intersil Corporation — ISL95820. Это решение начального уровня. В сочетании с четырёхканальной стабилизацией напряжения прежде оно кое-как справлялось с поставленными задачами, при этом алгоритмы LLC вызывали ряд замечаний. В этот раз разработчики решили ограничится трёхфазной схемой, но при этом удвоив число силовых элементов. Такой шаг также не раз уже встречался. Это позволяет снизить температуру каждого из транзисторов, особенно когда используются не самые энегроэффективные компоненты. Здесь их роль возложена на продукцию NXP Semiconductors — транзисторы с маркировкой 5830DL и 9130AL с отсутствующей в свободном доступе справочной документацией. Впрочем, можно констатировать совершенно иной подход, нежели применённый на Fatal1ty Z87 Killer.

ASRock Fatal1ty B85 Killer

Количество выходов интерфейсов не отличается обилием и разнообразием, однако все необходимые на месте, а общий набор даже богаче, чем у лидера сегмента Biostar — Hi-Fi Z87X 3D. Не позабыт конвертер уровней для HDMI-выхода в лице ASM1442.

ASRock Fatal1ty B85 Killer

Все упрощения, предпринятые производителем ради снижения итоговой стоимости, на уровень производительности готовой системы повлиять никоим образом не должны. Возможно, с некоторыми неудобствами пользователь столкнётся в процессе сборки и обслуживания, а прочность преобразователя напряжения, как и возможности самого устройства в области разгона, в том числе и наполнение UEFI, рассмотрим в следующих разделах.

Возможности UEFI

Перед началом тесного знакомства с UEFI версия микрокода была обновлена до единственной финальной, находящейся в публичном доступе на официальной странице продукта в Сети. Для этой процедуры привлекался механизм встроенной в UEFI утилиты Instant Flash и флэш-накопитель.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

Заглавная страница Main позволяет получить краткие сведения об установленных компонентах системы, установить стартовую страницу UEFI, изменить локализацию интерфейса и выставить текущие дату и время.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

К счастью, беглый осмотр наполнения OC Tweaker позволяет сделать вывод о готовности устройства проводить разгон ЦП.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

Существуют несколько готовых профилей для разгона в один клик, более того, их общее число превосходит имеющиеся возможности младшего представителя серии Extreme — Z87M Extreme4.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

В целом, концепция по увеличению производительности CPU полностью сохранена, несмотря на «неподходящий» для этого чипсет.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

Возможность управления базовой частотой справедливо отсутствует, а оперативная память может функционировать на ограниченном сверху значении в 1600 МГц. Настройки задержек нисколько не урезаны.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

Что до изменения действующих напряжений, то механизмы весьма напоминают собой подобные возможности младших решений серии Extreme, к примеру, той же Z87M Extreme4, или же Fatal1ty Z87 Killer.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

Все важные параметры можно найти в таблице:

Параметр Диапазон регулировки Шаг
Filter PLL Frequency Auto/Low BCLK Mode/High BCLK Mode
Internal PLL Overvoltage Auto/Enabled/Disabled
PCIE PLL Selection Auto/LC PLL/SB PLL
CPU Ratio (Multiplier) 8–120 1
CPU OC fixed mode Auto/Enabled/Disabled
Vcore Override Voltage (В) 0,8–2,0 0,001
CPU Integrated VR Efficiency Mode Auto/Enabled/Disabled
CPU Input Voltage (Fixed Mode) (B) 1,2–2,3 0,01
CPU Load-Line Calibration Enabled/Disabled
CPU Cache Ratio (Multiplier) 8–120 1
CPU Cache Override Voltage (В) 0,8–2,0 0,001
DRAM Frequency (МГц) 800/1066/1333/1400/1600
DRAM Voltage (B) 1,165–1,8 0,005
CPU Analog IO Voltage Offset (В) –1,000…+1,000 0,001
CPU Digital IO Voltage Offset (В) –1,000…+1,000 0,001
System Agent Voltage Offset (В) –1,000…+1,000 0,001
PCH 1,05V Voltage (В) 0,977–1,322 0,005
PCH 1,5V Voltage (В) 1,369–1,699 0,005
GT Frequency (МГц) 1200–3000 50
GT Override Voltage (В) 0,8–2,0 0,001

Прочие разделы также не подверглись упрощениям. На странице Advanced находятся настройки и немного справочной информации об остальных компонентах системы, не имеющих отношения к разгону.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

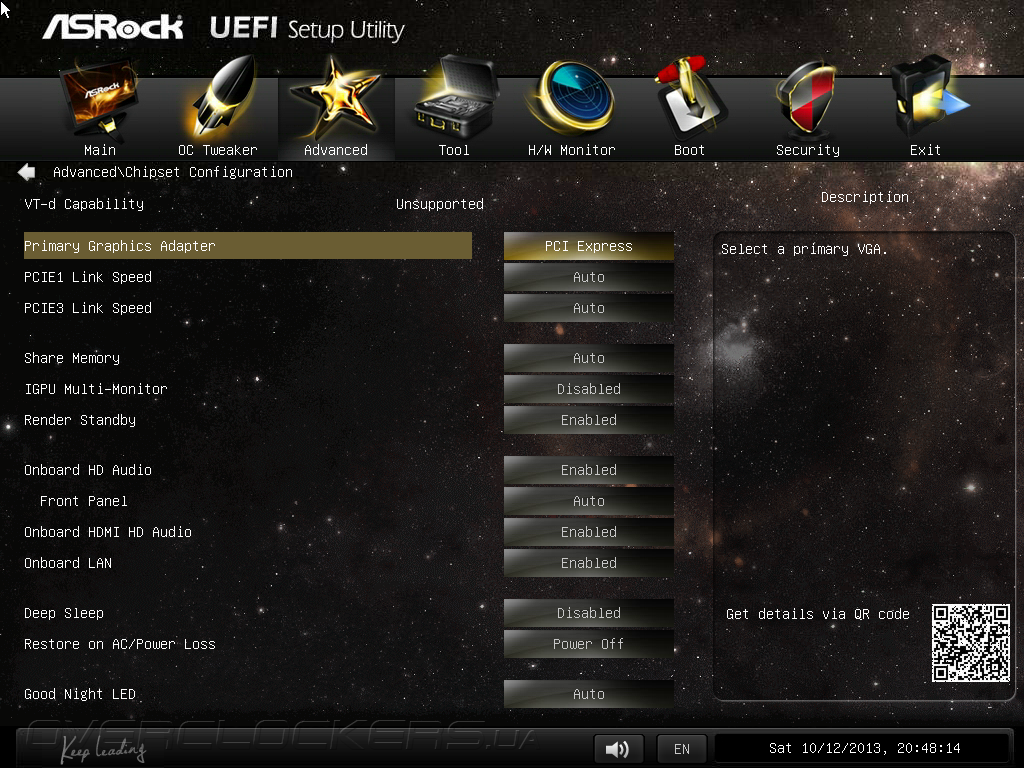

Это хорошо подтверждает вкладка с именем Chipset Configuration, возможности которой буквально дублирует функциональность подобного раздела у Z87M Extreme4.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

Storage Configuration позволяет выбрать один из двух режимов работы контроллера SATA.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

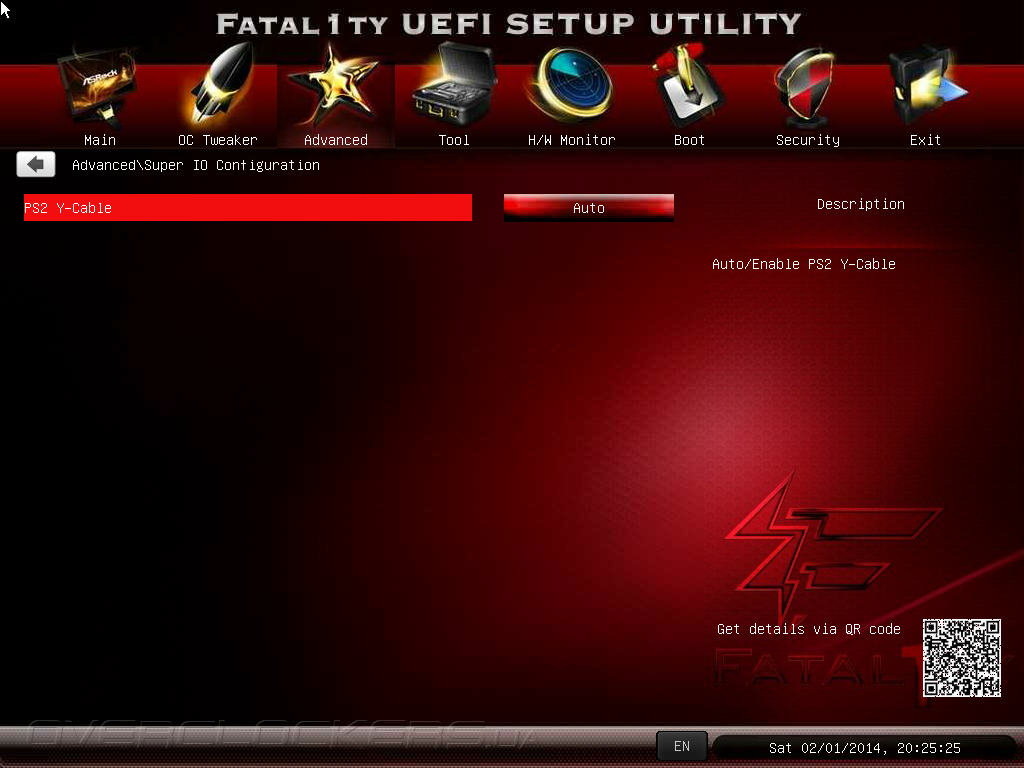

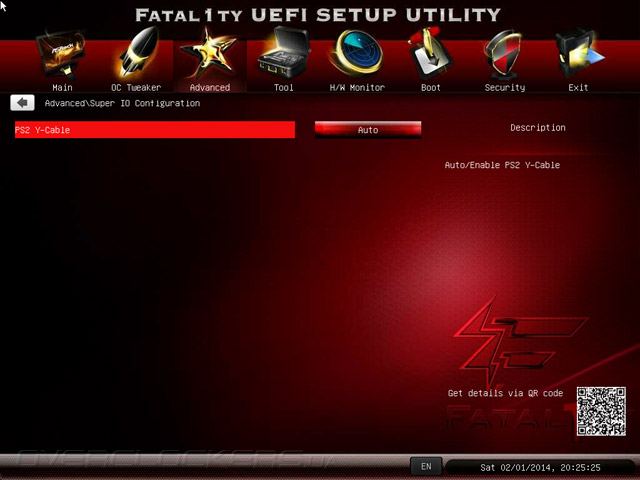

Любопытным оказался раздел Super IO Configuration, где обнаружилась возможность активации PS/2 кабеля-переходника типа Y.

UEFI Setup ASRock Fatal1ty B85 Killer

А вот раздел Tool неожиданно удивил отсутствием фирменного решения ASRock System Browser. Все прочие, уже ставшие привычными службы и возможности на месте. В том числе полезные для оверклокера три профиля. В них можно сохранить текущие настройки и задать им собственное наименование.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

H/W Monitor продемонстрировал возможность честного управления лишь тремя охладителями, как и на всех прочих начальных решениях. Разъём Power Fan служит лишь для мониторинга частоты вращения, а настройки Chassis Fan 2 подразумевают выбор одного из четырёх готовых уровней. Несоизмеримо большими возможностями по тонкой настройке обладает фирменный комплекс ПО в среде MS Windows. Впрочем, даже такие возможности в UEFI являются отличным примером для подражания прочим производителям.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

На странице Boot существует возможность избрать нативный UEFI-загрузчик в роли приоритетного, но при этом CSM-модуль будет отключен.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

В разделе Security можно задать пароль администратора системы и привлечь для авторизации съёмный носитель.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

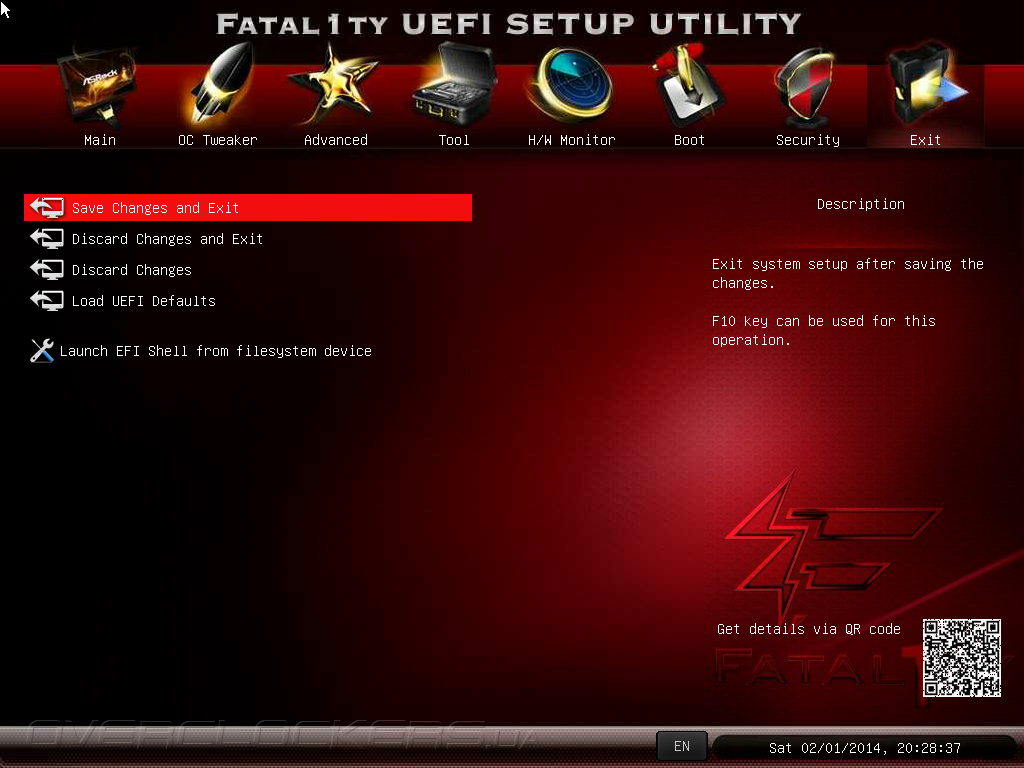

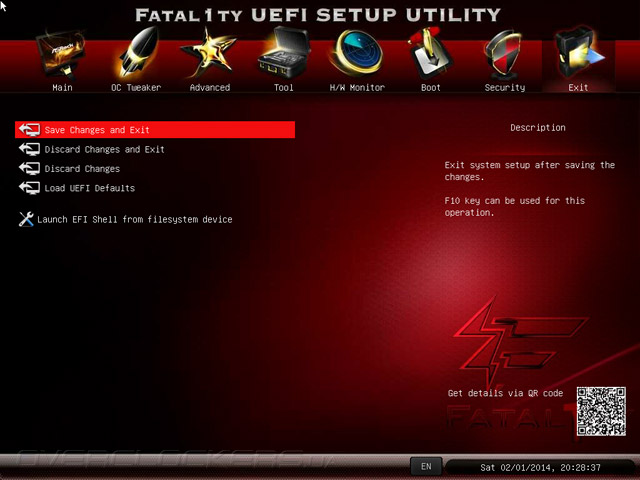

На странице Exit ничего любопытного не появилось.

UEFI Setup ASRock Fatal1ty B85 Killer

После знакомства с UEFI становится очевидным его богатое наполнение, что самое главное для всех нас — в области настроек действующих напряжений и компонентов CPU. Остаётся проверить как с разогнанным процессором справится преобразователь напряжения.


Комплектное ПО

После ознакомления с первым продуктом для процессоров Haswell от ASRock, побывавшим у нас в лаборатории, — Z87 Extreme6 — стало известно о доступности для пользователя механизма установки самого свежего ПО и драйверов прямо из Сети. Кроме этого, перед самой процедурой можно было ознакомиться с версией устанавливаемого продукта, что выглядело весьма инновационно и соответствовало духу времени.

Однако после этого у производителя, судя по всему, возникли проблемы с хостингом, и вся задумка на данный момент оказывается не у дел. С такими же проблемами сталкивается владелец при попытке использовать фирменные решения в UEFI — Internet Flash или Easy Driver Installer. Однако если недоступности серверов в списках ранее выпущенных продуктов ещё как-то можно печалиться, то неработоспособность подобных механизмов в только что увидевших свет системных платах вызывает недоумение.

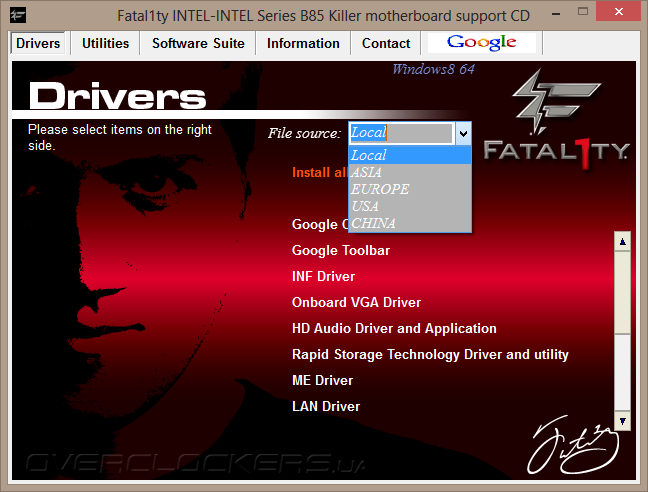

При осмотре Support CD из комплекта Fatal1ty B85 Killer мастер не то что не мог сообщить версию, находящуюся где-то в «облаках», порой он не знал даже номера сборки, размещённой на самом диске, да и с определением уже существующей в системе версии бывали проблемы.

ASRock Fatal1ty B85 KillerASRock Fatal1ty B85 KillerASRock Fatal1ty B85 KillerASRock Fatal1ty B85 KillerASRock Fatal1ty B85 KillerASRock Fatal1ty B85 KillerASRock Fatal1ty B85 Killer

В обзоре Z87M Extreme4 всё дело оказалась в банальном отсутствии сетевого соединения ввиду неустановленных драйверов сетевого интерфейса. В этот раз их установка ничего не изменила.

ASRock Fatal1ty B85 Killer

Попытка выбрать различные сервера успехом не увенчалась.

ASRock Fatal1ty B85 Killer

Запуск мастера установки также не изменил картины. И всё же для чистоты эксперимента была отмечена для загрузки из Сети фирменная утилита F-Stream.

ASRock Fatal1ty B85 KillerASRock Fatal1ty B85 KillerASRock Fatal1ty B85 Killer

Внезапно оказалось, что связь с серверами всё же имеется, более того, программисты ввели показатель прогресса процедуры загрузки, что в случае небольшой скорости лишь достойно похвалы. После завершения загрузки мастер установки корректно отработал свой сценарий, после чего самостоятельно перезагрузил компьютер.

ASRock Fatal1ty B85 KillerASRock Fatal1ty B85 Killer

Очевидно, специалисты компании не сидят сложа руки и постоянно экспериментируют. За это их стоит похвалить.

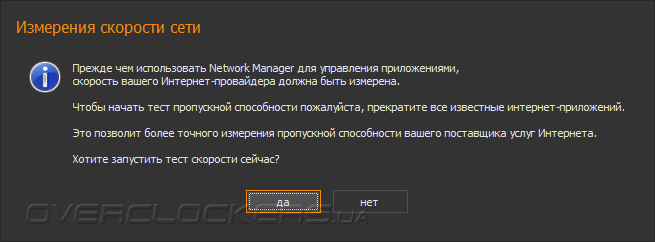

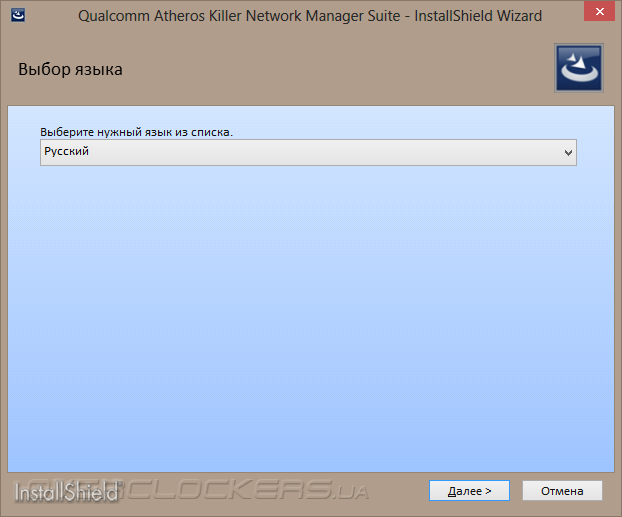

Гвоздём программы является фирменный комплекс Killer Network Manager. Вслед за продуктами MSI и Gigabyte мы оказались лицом к лицу с обновлённой версией интерфейса, стилизованного мод Modern UI среды MS Windows.

Killer Network Manager

Решительно ничего нового обнаружить не удалось, ведь версия этого ПО везде одинаковая. Больше о новом интерфейсе рассказано в обзоре MSI Z87M Gaming, а непосредственно тестирование комплекса проводилось при рассмотрении Gigabyte G1.Sniper 5.

Killer Network ManagerKiller Network ManagerKiller Network ManagerKiller Network ManagerKiller Network Manager

Весь набор фирменного программного обеспечения находится под контролем единой утилиты, которая для серии Fatal1ty Killer именуется как F-Stream. В обзоре Fatal1ty Z87 Killer мы уже останавливались на её содержимом, поэтому сегодня отметим лишь самые интересные моменты.

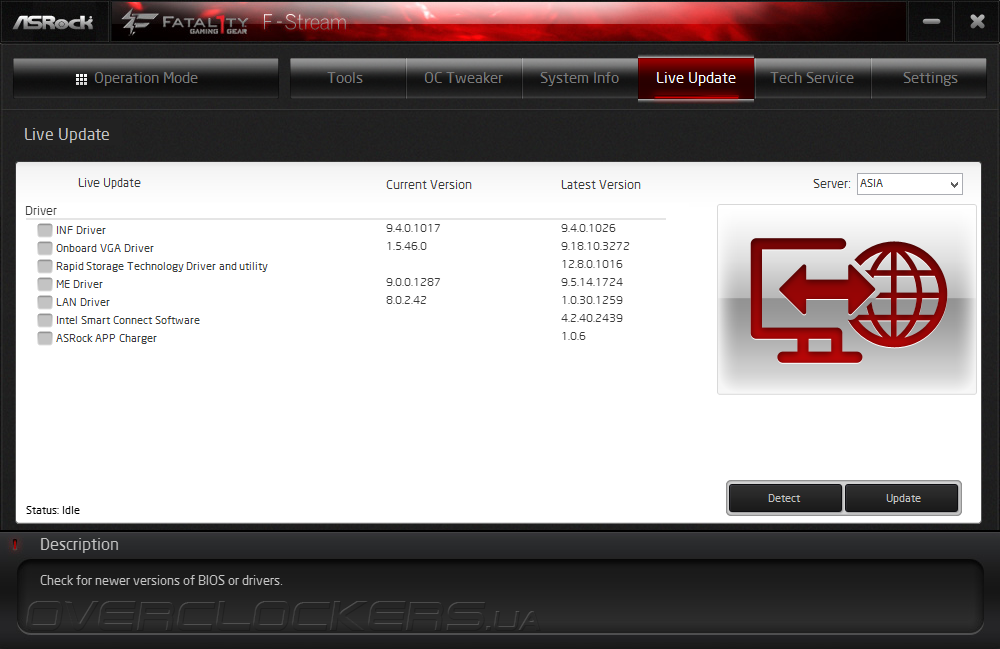

Как оказалось, в ней с определением версий продуктов — как уже установленных, так и находящихся «в облаках» — полный порядок. При первом запуске она открывается на странице Live Update, а после этого запоминает последний, используемый перед закрытием, раздел, к которому и обращается при последующем запуске.

ASRock F-Stream

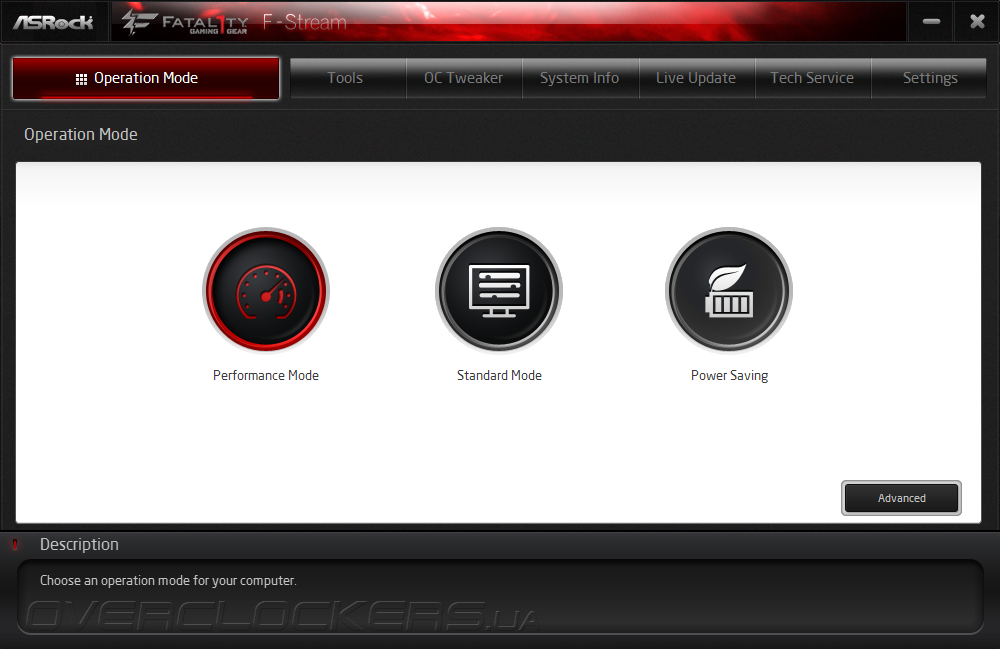

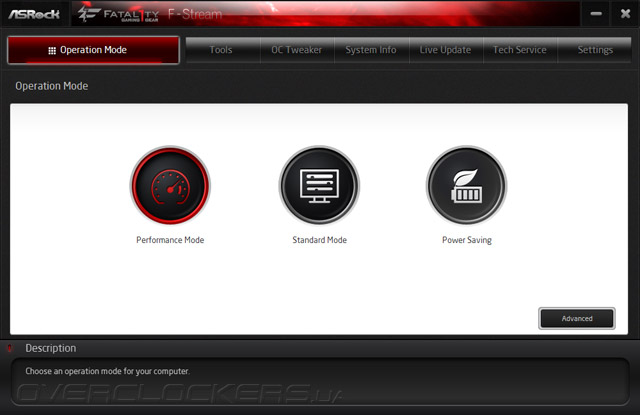

Центральная роль уготована кнопке Operation Mode. В разделе Performance содержимое точь-в-точь такое же, как и у продуктов на базе Z87, а значит возможность производить разгон в один клик из-под ОС тоже доступна.

ASRock F-StreamASRock F-Stream

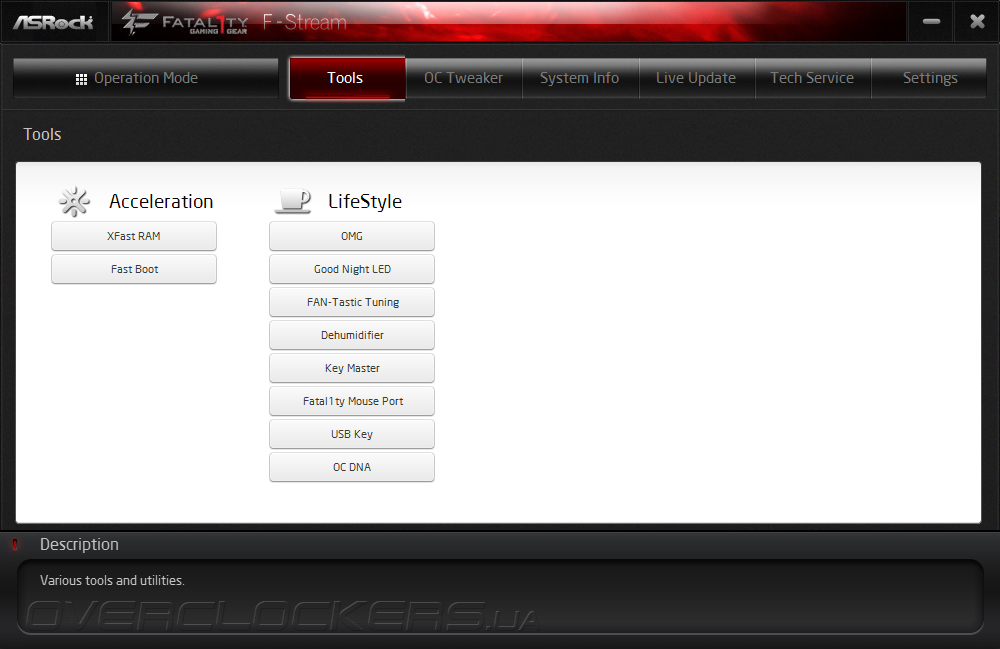

Набор прочих фирменных решений также большой.

ASRock F-Stream

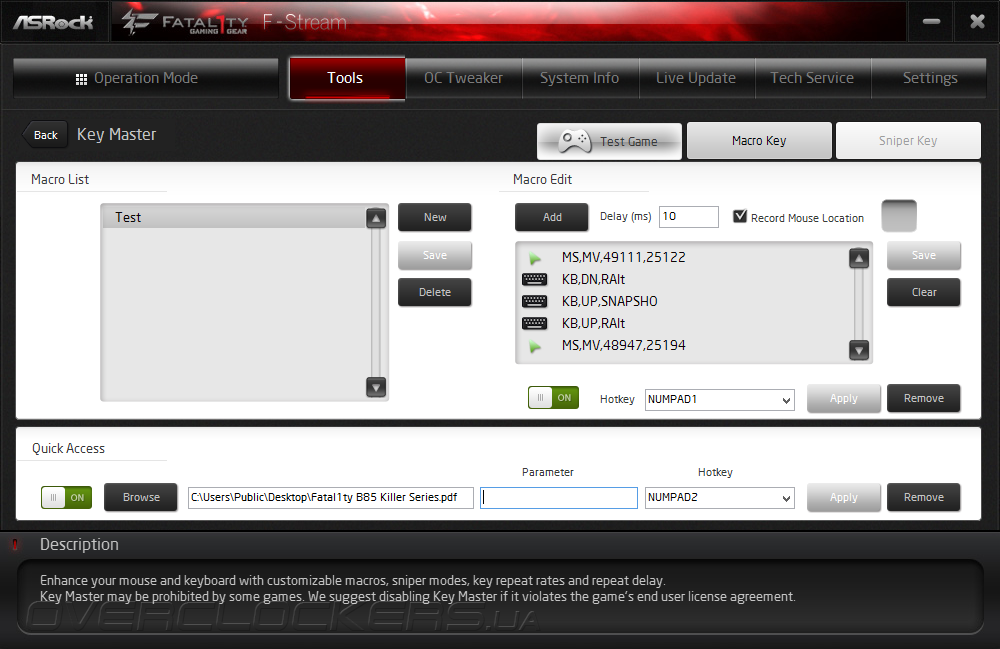

Как я и обещал, остановимся лишь на самом интересном. Key Master это небольшое дополнение, где можно записывать макросы и назначать для них «горячие кнопки». Функциональность не то чтобы богатая, но всё выполнено вполне наглядно, а главное — работоспособно, что немаловажно для тех, кто с подобными утилитами работает впервые.

ASRock F-StreamASRock F-StreamASRock F-Stream

Внизу страницы также заготовлен небольшой модуль Quick Access, где на кнопку можно «повесить» запуск чего угодно, к тому же с дополнительными параметрами, что тоже весьма интересно. Например, в один клик можно начать запись происходящего на экране, что для геймеров весьма важно.

ASRock F-Stream

Следующая закладка — Sniper Key — призвана назначить на определённую кнопку включение режима, когда чувствительность мыши резко снижается. В завершении можно попробовать сделать из своей клавиатуры «игровую» повысив время опроса/реакции, либо же наоборот — снизить их, исключив тем самым ложные нажатия.

ASRock F-StreamASRock F-StreamASRock F-Stream

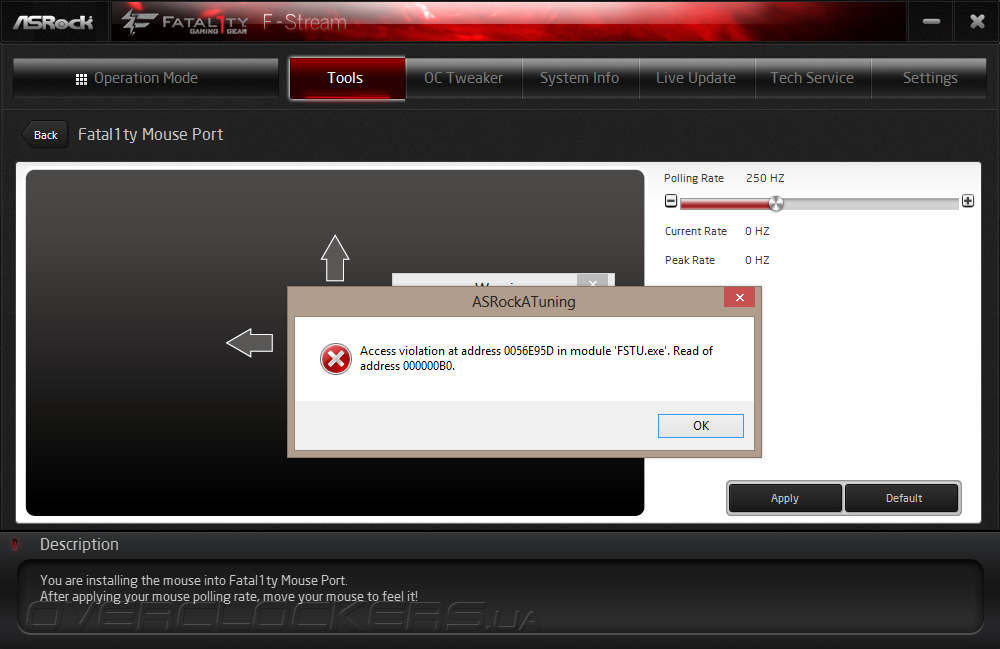

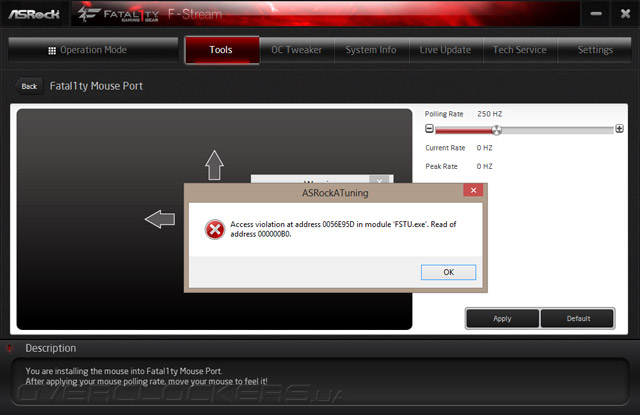

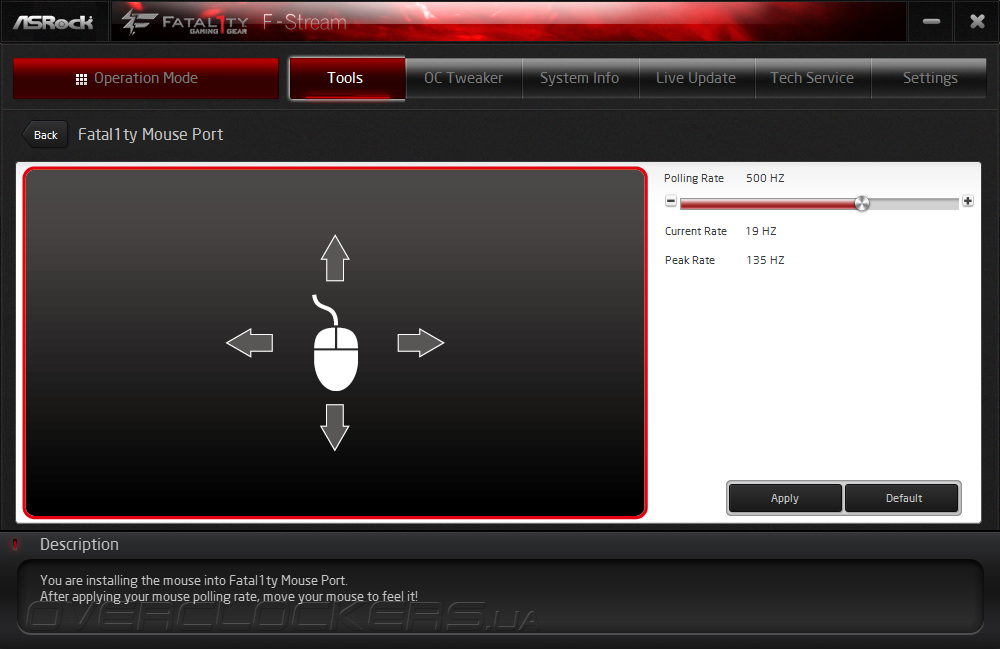

Следующее дополнение для мыши — Fatal1ty Mouse Port. Подключив манипулятор в соответствующее гнездо USB можно приступить к его тестированию. Всё что удалось «выжать» из тестовой А4Tech серии X7 видно на снимке экрана.

ASRock F-Stream

Изменяя частоту опроса порта путём ухода от начальных 500 Гц в любую из сторон каких-либо изменений в поведении курсора на экране замечено не было, да и цифровые показания никак не менялись. Возможно, следует сохранять новое значение перед тестированием? Но здесь работа приложения неожиданно привела к ошибке, поэтому в сторону от 500 Гц уйти так и не удалось.

ASRock F-Stream

Для проверки новых настроек можно запустить небольшую казуальную игру, что находится на странице модуля Key Master.

ASRock F-StreamASRock F-Stream

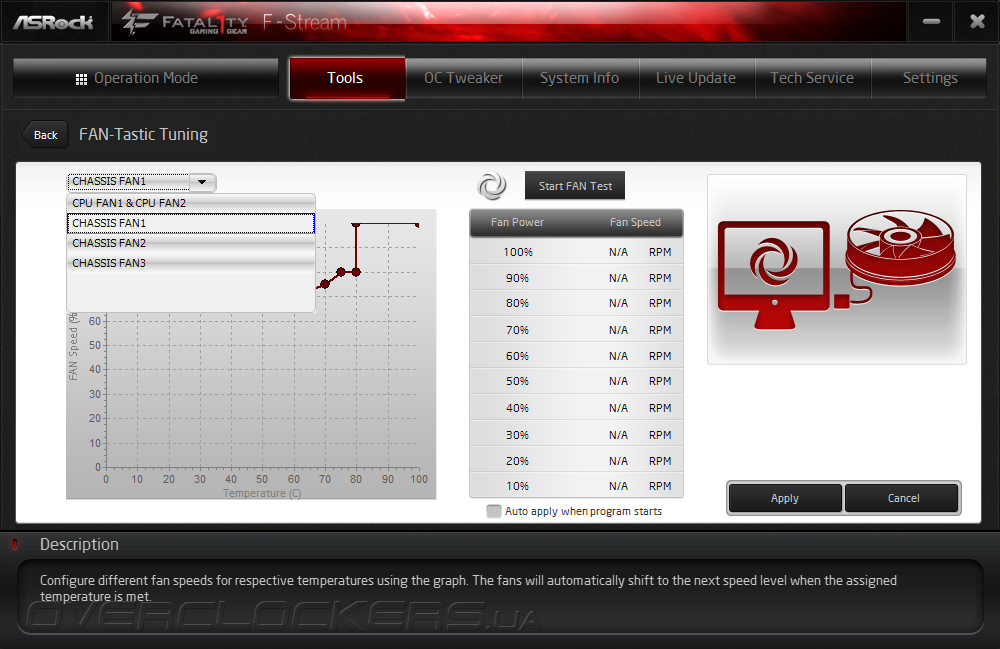

Что же до более нужных вещей, то модуль FAN-Tastic Tuniung вновь порадовал своей работоспособностью. Чуть более подробно о его функциональности написано в обзоре Z87 Extreme6, я лишь остановлюсь на особенностях его реализации на этой плате. Всего, как и в UEFI, лишь три канала действительно являются полноценно настраиваемыми.

ASRock F-Stream

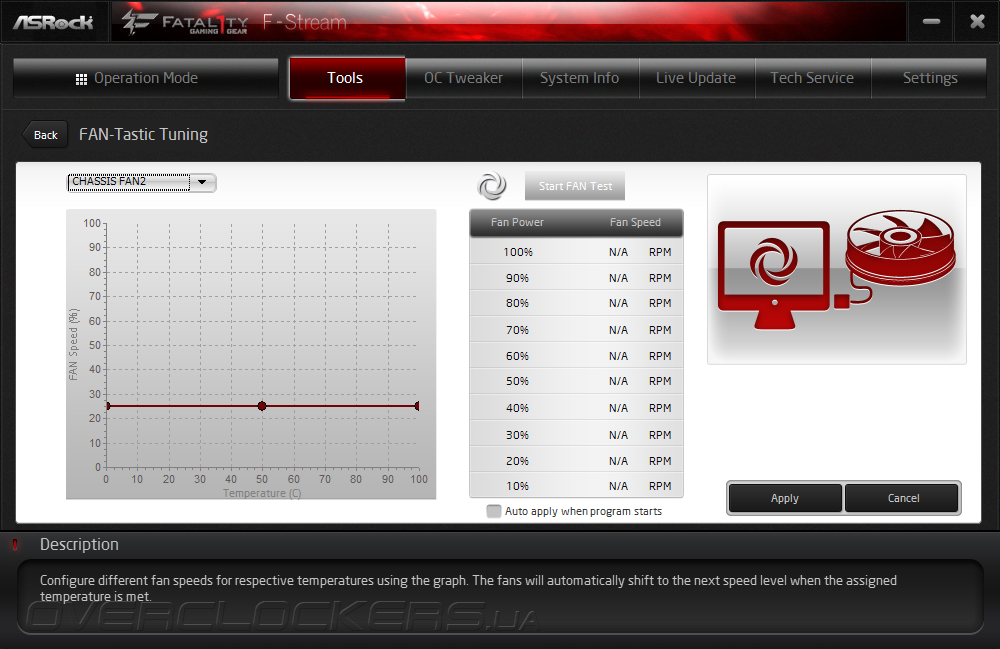

Для Chassis Fan 2 предусмотрено четыре уровня с виртуальным шагом 25%. В самом нижнем положении наш тестовый вентилятор понизил частоту с 2000 об/мин до 1500 об/мин.

ASRock F-Stream

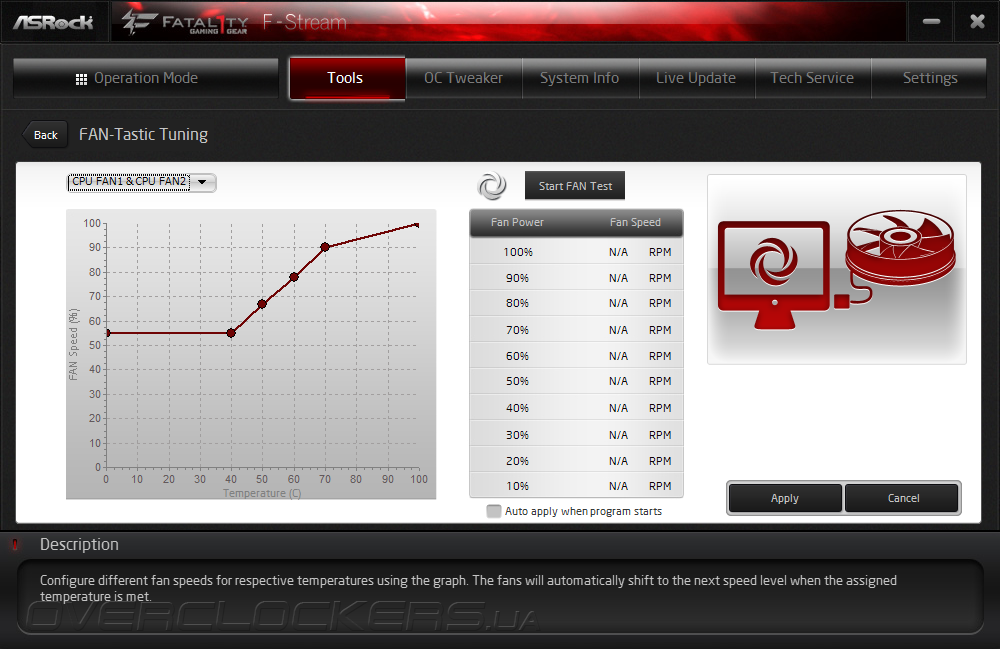

Четырёхконтактные штыревые разъёмы умеют управлять охладителями лишь при помощи ШИМ-метода. Вот что произойдёт, если к нему подключить всё тот же вентилятор.

ASRock F-Stream

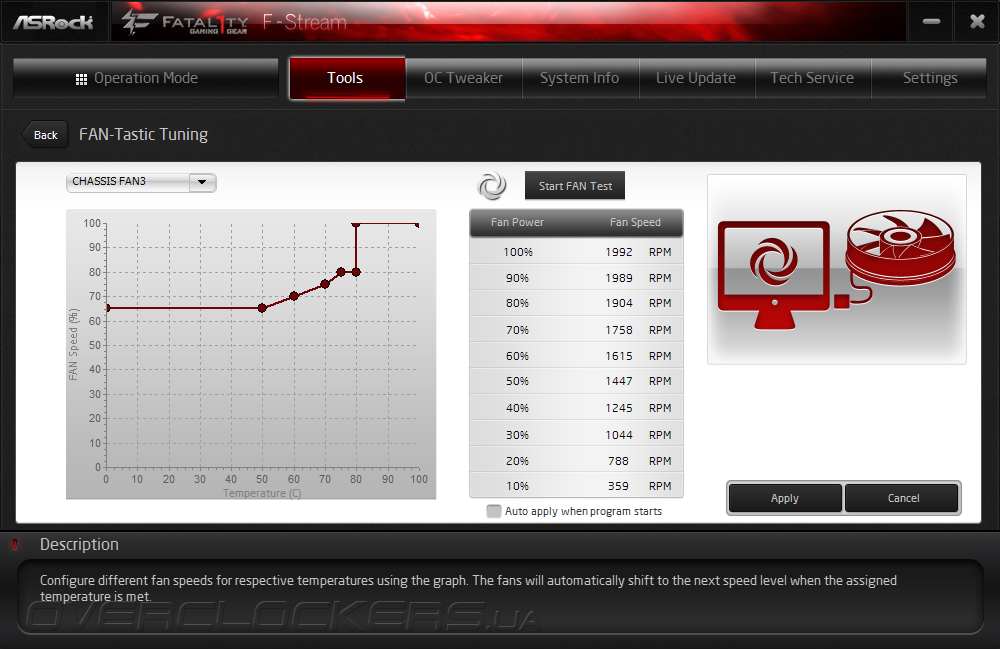

Для трёхконтактных гнёзд все вполне прозаично. Полученный паспорт вентилятора позволит с лёгкостью выполнить нужную настройку алгоритма его работы.

ASRock F-Stream

Для каждого из каналов предусмотрена собственная кнопка Start FAN Test.

ASRock F-Stream

Вторя возможностям UEFI, оснащение раздела OC Tweaker ни в чём не уступает подобному на плате Fatal1ty Z87 Killer, разумеется, за исключением ползунка BCLK Frequency.

ASRock F-StreamASRock F-StreamASRock F-Stream

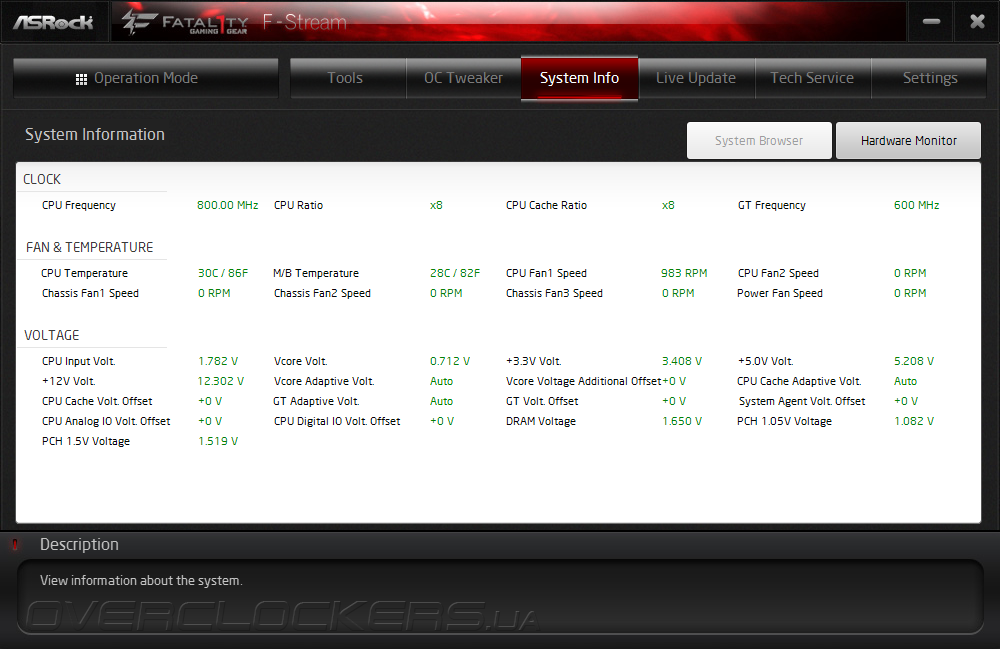

Hardware Monitor на странице System Information предоставляет самую подробную информацию, являясь ещё одним качественным примером реализации раздела справочной информации о системе.

ASRock F-Stream

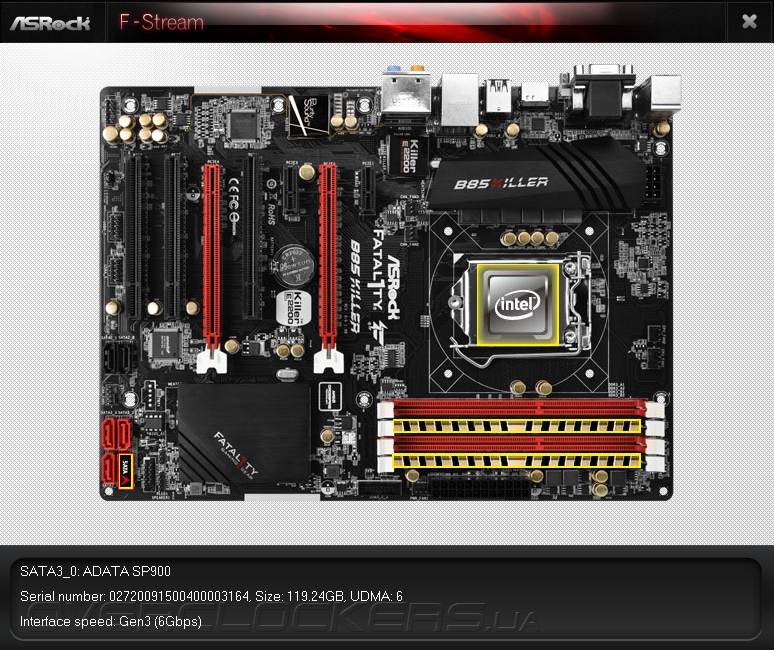

В довесок к нему полностью работоспособным является модуль System Browser, который оказался позабыт в рассмотренной версии микрокода.

ASRock F-Stream

Прочие страницы ничем особенным не отличились.

ASRock F-StreamASRock F-Stream

Подводя итог можно констатировать факт оснащения Fatal1ty B85 Killer полноценным набором фирменных работоспособных утилит, которые просто обязаны стать верными помощниками в системе начинающего геймера и/или оверклокера.

Разгонный потенциал

Как уже отмечалось, количество готовых профилей с преднастройками для проведения разгона в один клик весьма велико. Возможности UEFI и фирменной оболочки F-Stream задействуют несколько одинаковых механизмов, но всё же в последнем помощнике их три вместо двух вариантов в UEFI. К тому же неподготовленным пользователям разгонять систему удобнее будет в среде MS Windows путём использования приложения. Первый шаг — активация режима работы системы под названием Performance.

Разгон ASRock Fatal1ty B85 Killer

Один из вариантов повышения быстродействия — форсаж профиля Advanced Turbo 30.

Разгон ASRock Fatal1ty B85 KillerРазгон ASRock Fatal1ty B85 Killer

Сценарий оказался равноценным всем виденным прежде в тестированиях продукции ASRock, да и зачем менять что-либо, если функциональность подтверждена уже не одним испытанием. При фиксированном напряжении на отметке 1,32 В процессор работал на частоте 4,6 ГГц, не понижая её даже в моменты простоя.

Разгон ASRock Fatal1ty B85 KillerРазгон ASRock Fatal1ty B85 KillerРазгон ASRock Fatal1ty B85 Killer

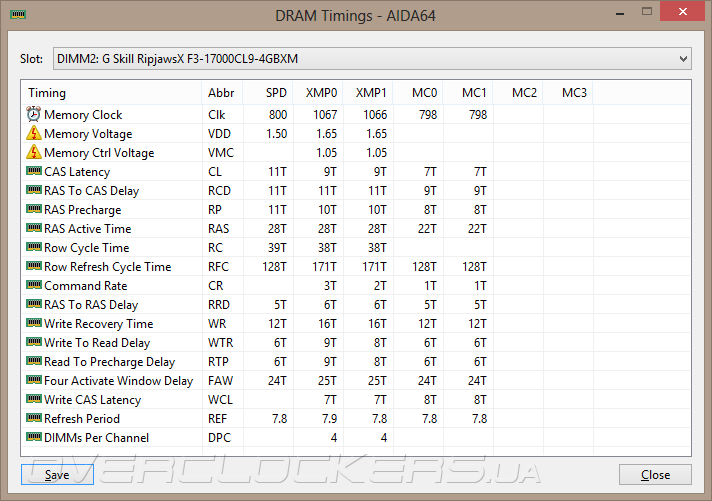

Правда теперь в настройки оперативной памяти не было произведено никаких вмешательств, да и CPU Cache также оказался неразогнанным, то есть небольшие отличия всё же имеются.

Разгон ASRock Fatal1ty B85 KillerРазгон ASRock Fatal1ty B85 KillerРазгон ASRock Fatal1ty B85 KillerРазгон ASRock Fatal1ty B85 Killer

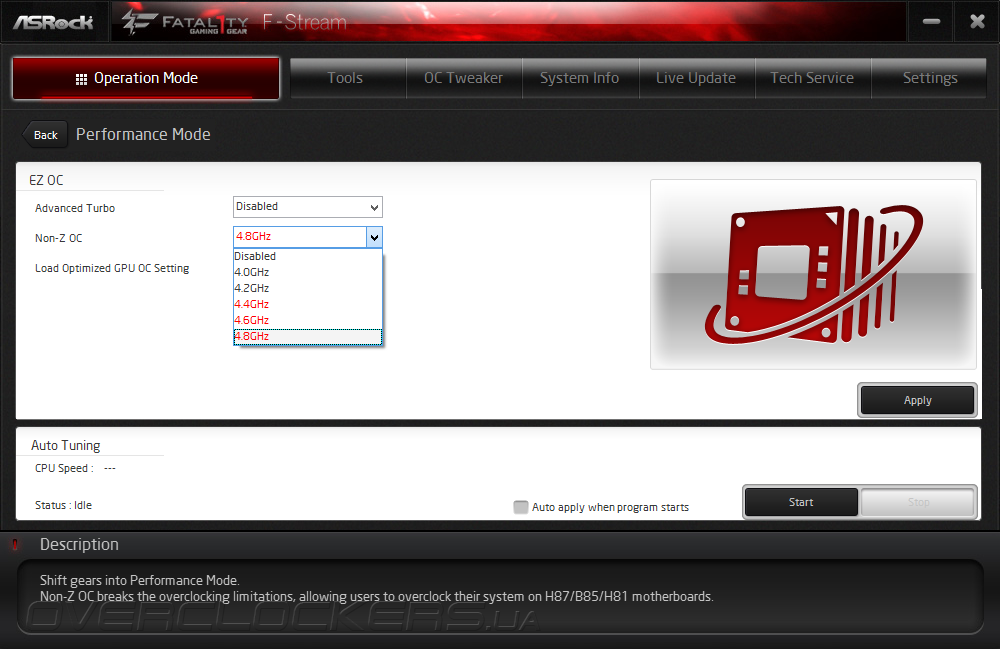

Другой вариант — выбор одного из профилей Non-Z OC, заместившего собой Load Optimized CPU OC Setting. Проверялся крайний вариант, сулящий работу процессора на частоте 4,8 ГГц.

Разгон ASRock Fatal1ty B85 Killer

Действующее значение напряжения (1,352 В) оказалось несколько ниже ранее виденного уровня, например, в обзоре грозной Z87 OC Formula. В простое частота не понижалась, а блок Uncore, как и оперативная память, вновь не меняли своих значений относительно номинальных.

Разгон ASRock Fatal1ty B85 KillerРазгон ASRock Fatal1ty B85 KillerРазгон ASRock Fatal1ty B85 Killer

Проводимые изменения оказались зафиксированы в UEFI как постоянные параметры работы системы.

Разгон ASRock Fatal1ty B85 KillerРазгон ASRock Fatal1ty B85 KillerРазгон ASRock Fatal1ty B85 Killer

Ещё один способ — Auto Tuning. Параметры проверяются на лету, после чего остаются действующим профилем в F-Stream, никак не изменяя настройки в UEFI.

Разгон ASRock Fatal1ty B85 KillerРазгон ASRock Fatal1ty B85 Killer

И здесь не произошло неожиданностей, процессор разогнался до 4,3 ГГц с повышением напряжения до 1,199 В. CPU Cache и DRAM вновь оказались безучастными. Ни напряжение, ни множитель ЦП в простое так и не понижались, как и в прочих случаях.

Разгон ASRock Fatal1ty B85 KillerРазгон ASRock Fatal1ty B85 KillerРазгон ASRock Fatal1ty B85 Killer

Ввиду невозможности повышения базовой частоты и разгона оперативной памяти, всё внимание сегодня сосредоточим на разгоне Core i5-4670K. Проверенными параметрами стабильной работы на частоте 4,9 ГГц является его напряжение 1,38 В для вычислительных ядер и питающее величиной 1,95 В. Если вспомнить наше тестирование Z87M Extreme4, а также взглянуть повнимательнее на режим работы устройства во время привлечения готовых профилей со сценарием работы системы на повышенных частотах, становится очевидным факт отказа от использования механизма Load-Line Calibration. Во время осмотра дизайна зоны VRM я не зря заострил на этом внимание. На поверку оказалось, что активация этого параметра существенно занижает установленное значение. Но главный недостаток не в этом. Чем тяжелее становится нагрузка на систему, тем больше напряжение начинает уклонятся в строну, при этом не только меньшую, а в оба направления. Иными словами, LLC путём попыток его занижения пытается удержать средневзвешенное значение в области установленной границы. Установив 1,95 В, я столкнулся с его «проседанием» до отметки 1,91 В и кратковременными всплесками до 2,01 В. Вся ли вина лежит на ISL95820 — непонятно. Мотивом использования этого механизма не было простое любопытство. Как оказалось, и без LLC поведение действующего напряжения весьма похоже, но всё не настолько плохо, как с привлечением такой никудышней «стабилизации». В итоге стабильность была зафиксирована при питающем напряжении 2,01 В, которое временами то падало, то повышалось, но границы разброса были существенно меньше суммарных 0,1 В (1,97–2,03 В).

В итоге процессор заработал на 4,89 ГГц, а заодно и частота CPU Cache повышалась до 4,59 ГГц при напряжении 1,29 В. В простое оба параметра снижались до уровня 798 МГц. Немного меньшие итоговые показатели продиктованы базовой частотой 99,8 МГц, что никак нельзя исправить.

Разгон ASRock Fatal1ty B85 KillerРазгон ASRock Fatal1ty B85 Killer

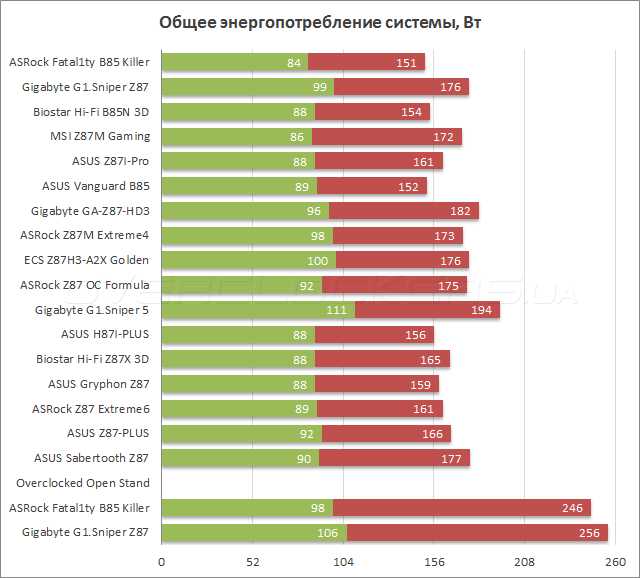

Уровень потребления стендом электроэнергии оказался равным 88–264 Вт, что весьма немало и превосходит средний показатель по группе. При этом температура элементов достигала 85 °C. Радиатор оставался слегка тёплым (47 °C на его верхней грани), лишний раз подтверждая посредственные теплопроводные свойства пластичного материала, служащего проводником тепла между транзисторами и охладителем. Впрочем, как бы там ни было, плата, никак не претендующая на роль оверклокерской, смогла поспособствовать полному раскрытию частотного потенциала нашего экземпляра процессора, несмотря на трёхканальный преобразователь напряжения и незавидную реализацию механизма LLC.

Разгон ASRock Fatal1ty B85 KillerРазгон ASRock Fatal1ty B85 KillerРазгон ASRock Fatal1ty B85 Killer

На этом следовало бы завершить обзор средств повышения быстродействия системы, но сегодня сравнительное тестирование будет немного расширено, и в нём примет участие стенд в режиме максимального разгона. Как же быть с оперативной памятью? Было решено максимально ужесточить конфигурацию задержек DRAM как способ повышения производительности подсистемы памяти. При частоте 1600 МГц и CL=6 плата не проходила POST, а вот с CL=7 всё было в полном порядке. Итоговая конфигурация возымела вид 7-9-8-22-1T при питающем напряжении 1,65 В. Именно в таком виде система будет принимать участие в сводном тестировании производительности.

Разгон ASRock Fatal1ty B85 Killer


Тестовый стенд

Состав стенда был следующий:
  • процессор: Intel Core i5-4670K (3,4 ГГц);
  • кулер: SilverStone Heligon HE-01;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill F3-17000CL9D-8GBXM (2x4 ГБ, 2133 МГц, 9-11-10-28-2T, 1,65 В);
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: XFX XPS-850W-BES (850 Вт);
  • операционная система: Windows 8 Enterprise x64;
  • драйверы: Intel Chipset Device Software (9.4.0.1017), Intel Management Engine Interface (9.0.0.1287), ForceWare 320.18 (9.18.13.2018), PhysX 9.12.1031.
В ОС были отключены: UAC, файл подкачки, брандмауэр и Windows Defender. Никаких антивирусных продуктов установлено не было, прочие тонкие настройки не выполнялись. Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.00 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 Standard);
  • Futuremark 3DMark 13;
  • World in Conflict: Soviet Assault;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов мы свели их в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
ASRock Fatal1ty B85 Killer P1.10 4.00.2760 4.1.591-x64 1.2.157 1.2.250
Gigabyte G1.Sniper Z87 F1 4.00.2752 4.1.591-x64 1.2.157 1.2.250
Biostar Hi-Fi B85N 3D 4.6.5 (04.12.2013) 4.00.2731 4.1.591-x64 1.2.157 1.1
MSI Z87M Gaming V1.1B4 4.00.2714 4.1.591-x64 1.2.157 1.1
ASUS Z87I-Pro 0602 4.00.2704 4.1.591-x64 1.2.157 1.1
ASUS Vanguard B85 1504 3.20.2651 4.1.591-x64 1.2.157 1.1
Gigabyte GA-Z87-HD3 F6 3.20.2638 4.1.581-x64 1.2.157 1.1
ASRock Z87M Extreme4 P1.60 3.20.2622 4.1.581-x64 1.0.0 1.1
ECS Z87H3-A2X Golden 4.6.5 (29.08.2013) 3.20.2600 4.1.581-x64 1.0.0 1.1
ASRock Z87 OC Formula P1.80 3.00.2590 4.1.578-x64 1.0.0 1.1
Gigabyte G1.Sniper 5 F7 3.00.2578 4.1.574-x64 1.0.0 1.1
ASUS H87I-PLUS 0507 3.00.2566 4.1.574-x64 1.0.0 1.1
Biostar Hi-Fi Z87X 3D 4.6.5 (23.07.2013) 3.00.2552 4.1.574-x64 1.0.0 1.1
ASUS Gryphon Z87 1206 3.00.2536 4.0.568-x64 1.0.0 1.1
ASRock Z87 Extreme6 P1.90 3.00.2529 4.0.568-x64 1.0.0 1.1
ASUS Z87-PLUS 1007 3.00.2522 4.0.568-x64 1.0.0 1.1
ASUS Sabertooth Z87 3009 3.00.2522 4.0.568-x64 1.0.0 1.1


Результаты тестирования

О технологии Turbo Boost. В штатном режиме настроек процессор в любом из приложений функционировал на частоте 3,6 ГГц, как это происходило на прочих продуктах ASRock, пока лишь за исключением Z87 OC Formula.

Тестирование ASRock Fatal1ty B85 Killer

Тестирование ASRock Fatal1ty B85 Killer

Тестирование ASRock Fatal1ty B85 Killer

Тестирование ASRock Fatal1ty B85 Killer

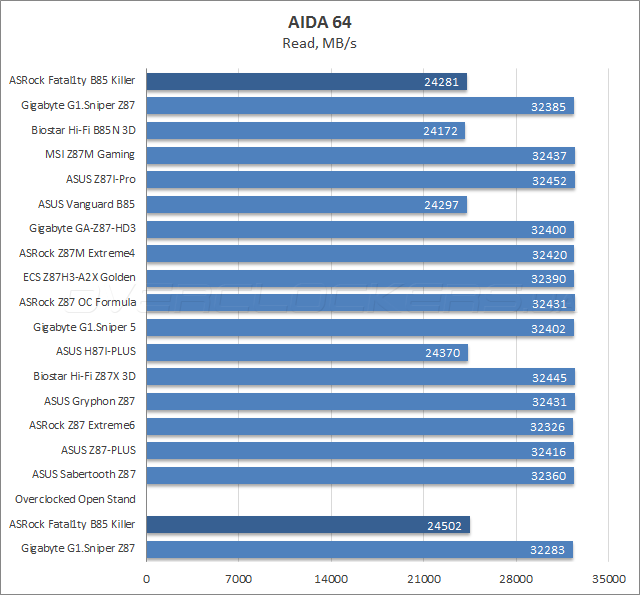

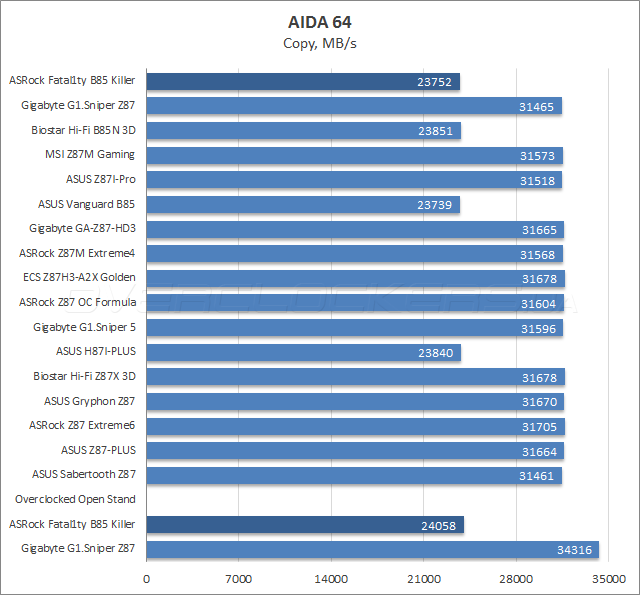

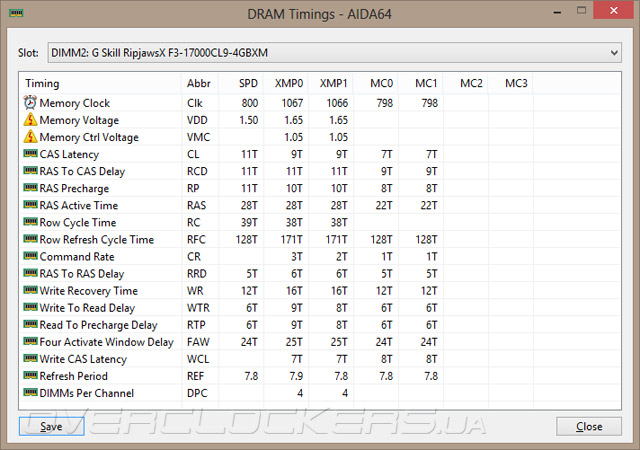

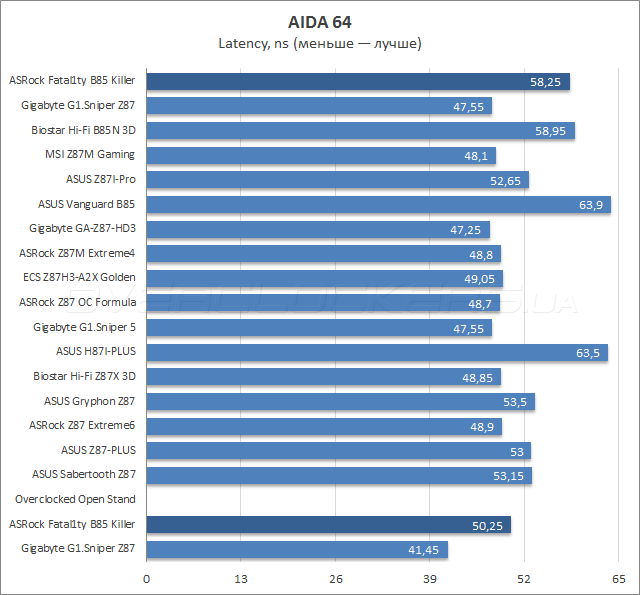

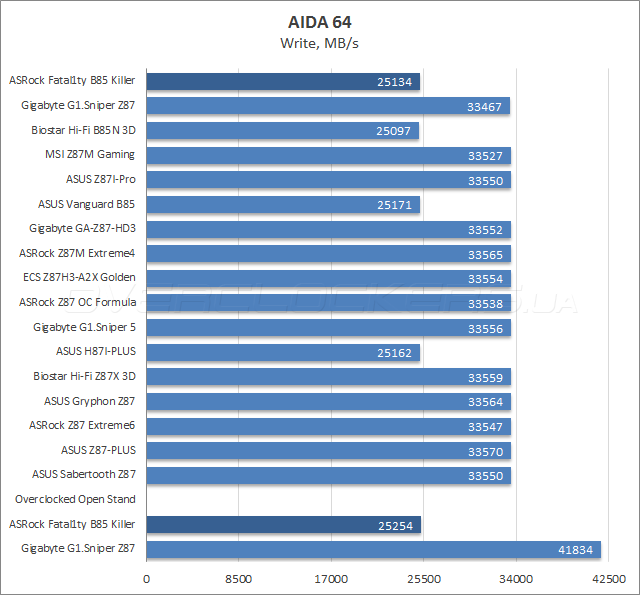

Агрессивный набор задержек нисколько не сказывается на итоговой скорости работы памяти, но ожидаемо снижает её латентность. Собственно, результаты Fatal1ty B85 Killer оказываются идентичными ранее продемонстрированным её одноклубниками.

Тестирование ASRock Fatal1ty B85 Killer

Тестирование ASRock Fatal1ty B85 Killer

Тестирование ASRock Fatal1ty B85 Killer

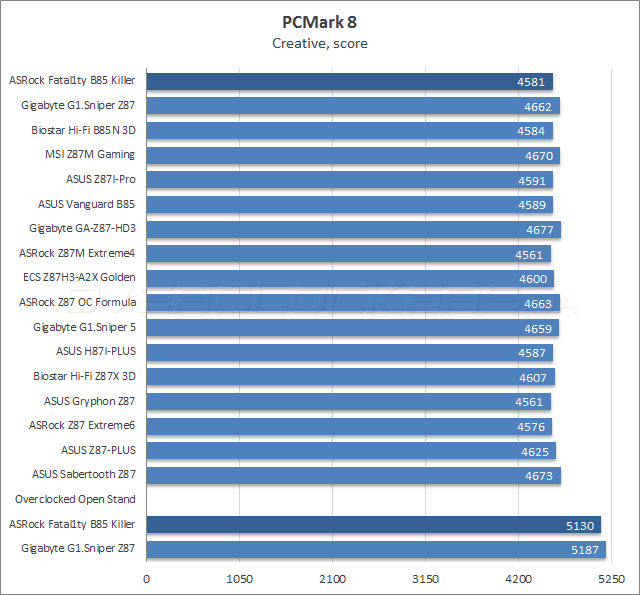

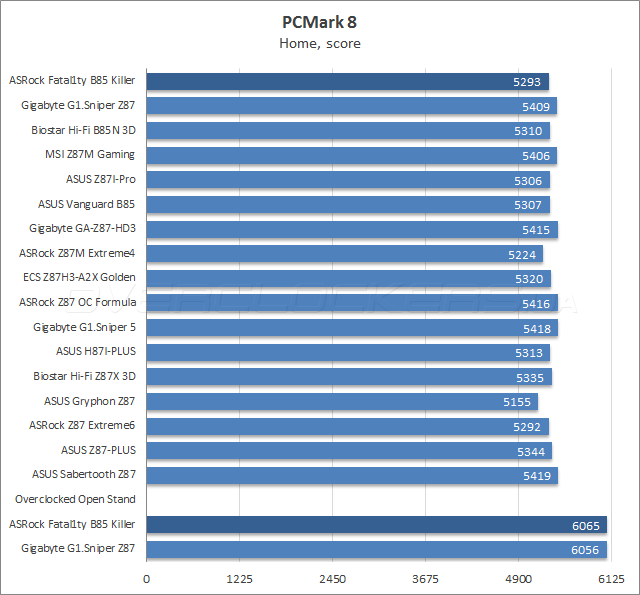

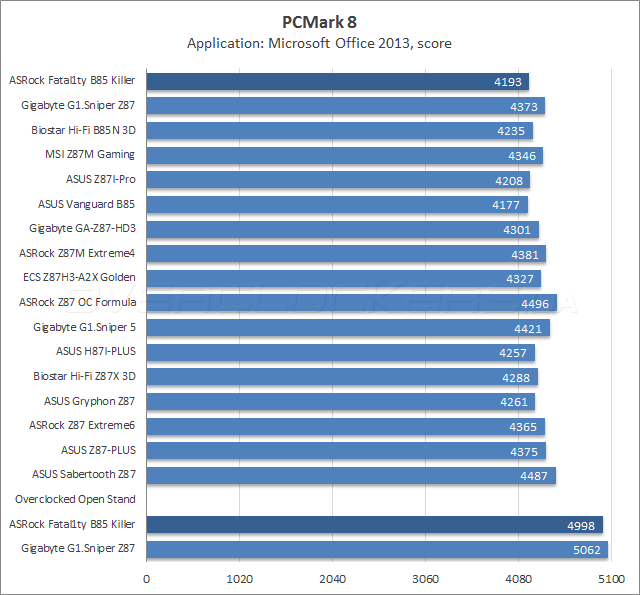

Отставание системы в PCMark 8 на базе B85 от продукции с лидером сегмента — Z87 — невелико, а с разгоном практически нивелируется.

Тестирование ASRock Fatal1ty B85 Killer

Тестирование ASRock Fatal1ty B85 Killer

Тестирование ASRock Fatal1ty B85 Killer

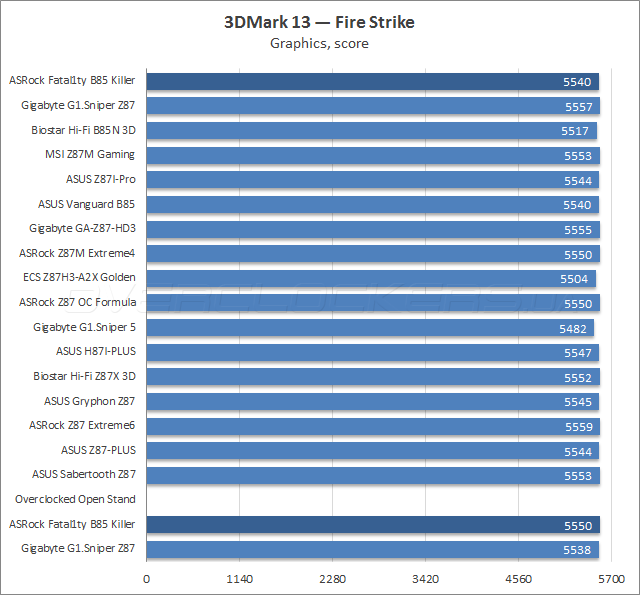

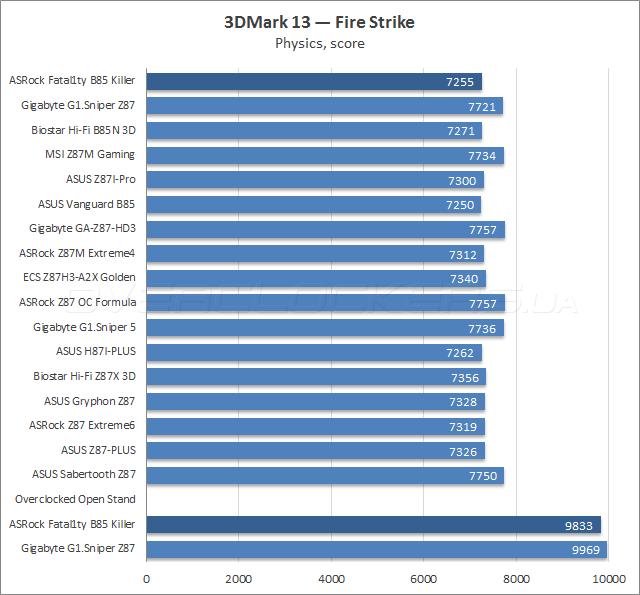

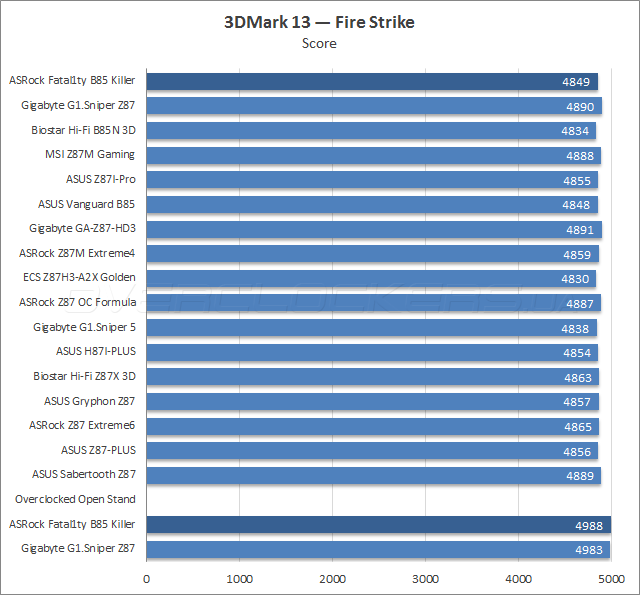

3DMark 13 и вовсе не находит разницы в результатах, собранных воедино ото всех участников, а расчёт физических эффектов охотно отзывается лишь на прирост тактовой частоты Core i5-4670K.

Тестирование ASRock Fatal1ty B85 Killer

Тестирование ASRock Fatal1ty B85 Killer

Тестирование ASRock Fatal1ty B85 Killer

Тестирование ASRock Fatal1ty B85 Killer

Тестирование ASRock Fatal1ty B85 Killer

Тестирование ASRock Fatal1ty B85 Killer

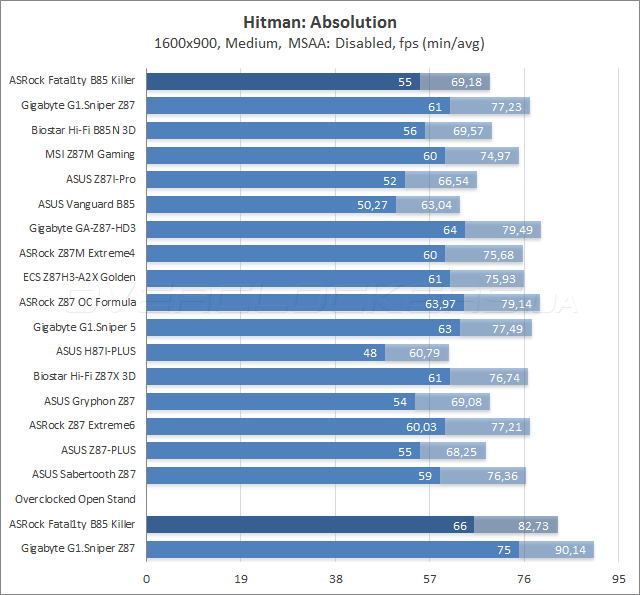

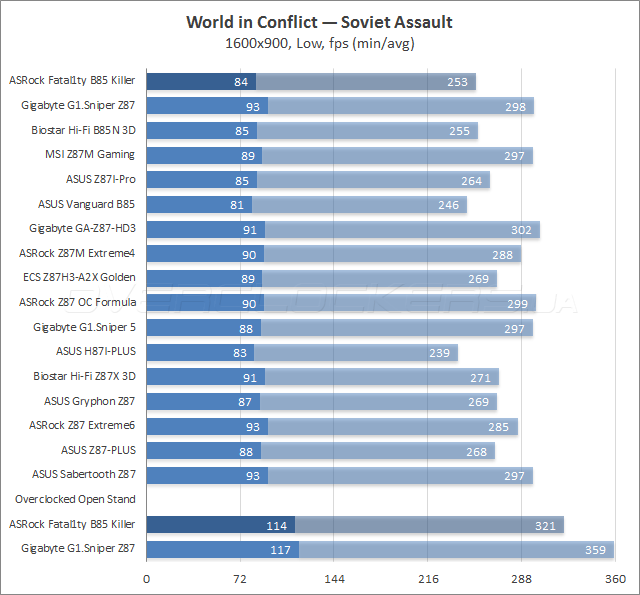

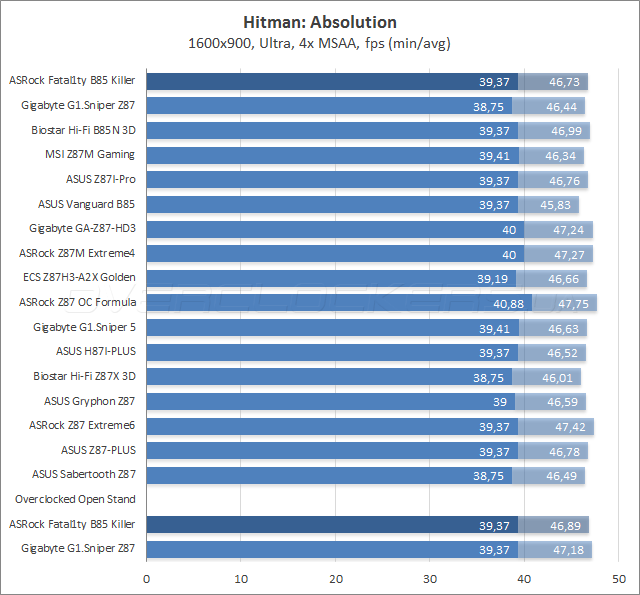

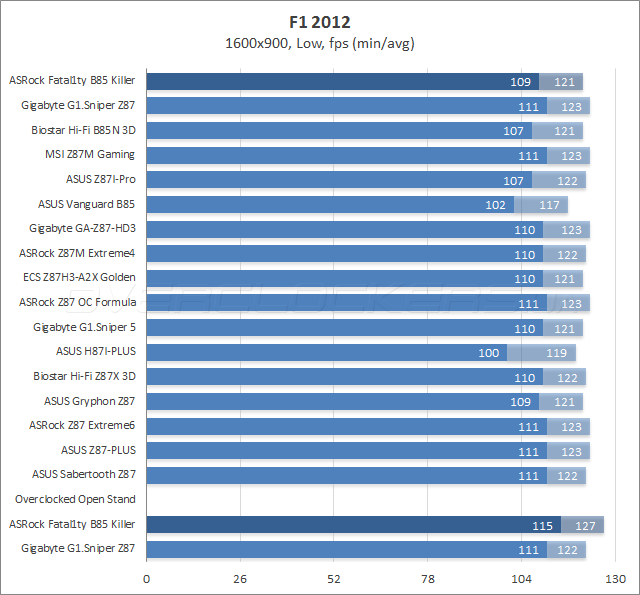

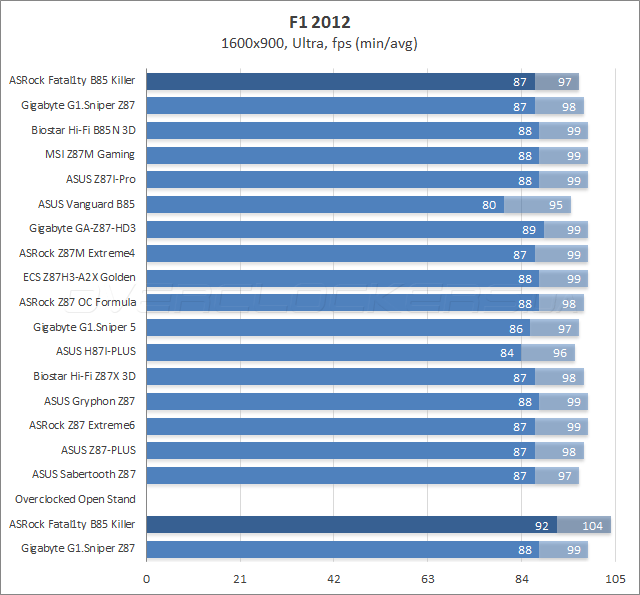

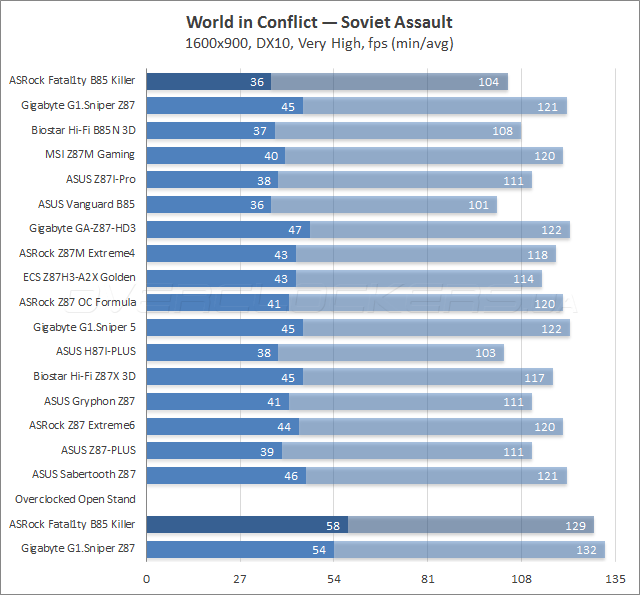

Всего один из шести игровых тестов демонстрирует в лице системы на основе Z87 явного лидера, когда преимущество достигает уровня около 11%. Результаты разогнанного стенда на основе Fatal1ty B85 Killer в F1 2012 и вовсе преподнесли небольшой сюрприз: оказывается, агрессивные настройки DRAM для неё предпочтительнее ускоренного процессора.

Как показывает наше сводное тестирование, высокая частота оперативной памяти вовсе не является залогом более быстрой работы системы. Для людей, планирующих будущий разгон компонентов, приоритетным является скорее выбор удачного узла VRM, способного обеспечить стабильным питанием центральный процессор, и в то же время оказывающего влияние на меньший нагрев компонентов в его составе, а также низкий уровень потребления всей системой в целом.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

 Энергопотребление ASRock Fatal1ty B85 Killer

В разогнанном состоянии Fatal1ty B85 Killer не хватает звёзд с неба в области энегроэффективности, виной всему плохая стабилизация уровня выходного напряжения питания CPU, о чём уже писалось немного выше. Что же до работы в штатном режиме, то здесь всё выглядит весьма неплохо. Активация режима энергосбережения приводит к понижению уровня CPU Input Voltage, при этом никак не затрагивая исходный уровень быстродействия системы, в особенности частотную формулу Core i5-4670K.

Тестирование ASRock Fatal1ty B85 KillerТестирование ASRock Fatal1ty B85 Killer

При этом потребление энергии снижается до ещё более низкого уровня — 83–144 Вт, а это вплотную приближает плату к показаниям скромной ASUS H87I-Plus.


Вывод

Специалистам из ASRock приходится неустанно предлагать пользователям такие продукты, которые по сочетанию своих потребительских характеристик делают их буквально уникальными на рынке. При этом их цена всё так же выступает одним из наиглавнейших аргументов. В этом обзоре Fatal1ty B85 Killer продемонстрировала собой готовую к разностороннему использованию системную плату.

В первую очередь можно констатировать её способности к разгону процессоров, не смотря на использование для этих целей системной логики B85. Помимо полноценного набора механизмов, свойственных продукции серии Extreme, не позабыты готовые профили для ускоренного проведения разгона. Полная работоспособность фирменного программного комплекса F-Stream должна помочь в этом начинающим оверклокерам, а для всех остальных категорий пользователей здесь также найдётся несколько полезных модулей: настройка охладителей, контроль за системными параметрами, проверка, загрузка и установка самых актуальных версий ПО и драйверов для ОС.

Кроме этого, утилита обладает рядом специфических возможностей по написанию макросов, управлением частотой опроса специализированного USB-порта для мыши, подбором горячей кнопки для мгновенного запуска любого приложения и временного понижения чувствительности мыши, что призвано помочь игроку в виртуальных баталиях.

Звуковая подсистема, не смотря на её принадлежность к фирменному Purity Sound, выглядит не столь впечатляюще на фоне конкурентов игровых серий, особенно в плане комплектации разного рода ПО для проведения настройки звучания.

Не обошлось без мелких огрехов, которые были подробно изучены и описаны в рамках этого обзора. В качестве рекомендации по приобретению для пользователей, чьим приоритетом является внятный подход к разгону и стабильность полученных значений в сумме с небольшим нагревом силовых элементов, предпочтительным вариантом станет ASUS Vanguard B85.

Что же до оценки быстродействия системы на основе младших чипсетов, то всё уже было сказано при анализе результатов сводного тестирования — преимущество старших решений в большинстве из случаев практически не заметно. Иногда низкие задержки оперативной памяти являются даже более приоритетными, нежели её высокая частота.

Сегодня рынок буквально перенасыщен всевозможными продуктами, поэтому перед покупкой наиболее правильным будет определиться с целями, которым должен удовлетворять будущий компьютер. Эта же модель стремится стать буквально универсальной и, по большому счёту, ей это удалось, а стоимость ниже $100 уже сегодня может стать решающей при выборе в пользу Fatal1ty B85 Killer среди ближайших конкурентов.

Крови необходим адреналин!
