Обзор материнской платы ASRock Z87M Extreme4 для процессоров Intel LGA1150

Возможности UEFI

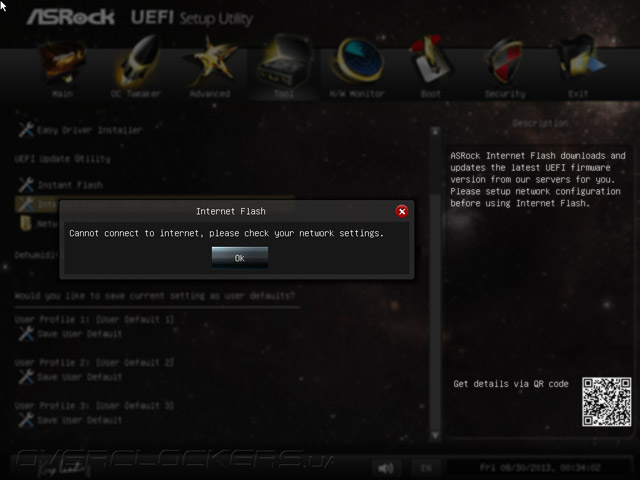

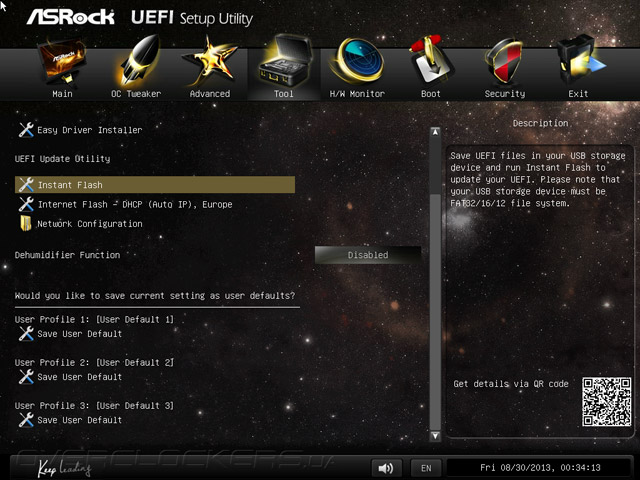

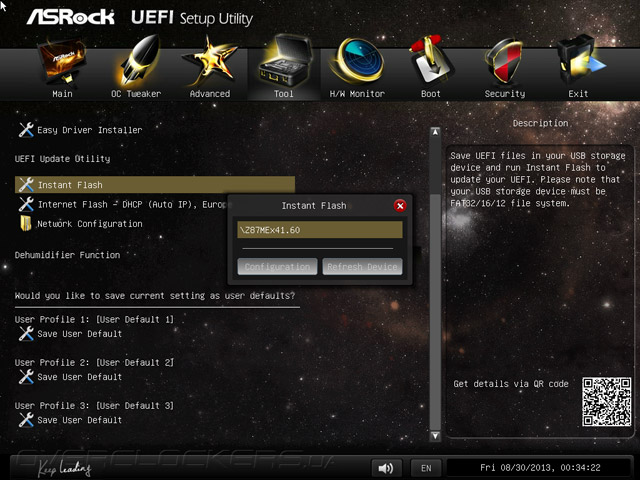

Продукт оснащён уже знакомой нам «космической» темой оформления UEFI. Его предустановленная версия носила «альфа»-статус с номерным обозначением 1.21. Видимо, это послужило неудаче при попытке обновить прошивку при помощи механизма Internet Flash. Поэтому мы использовали классический подход — утилиту Instant Flash и предварительно записанную на съёмный накопитель последнюю версию ROM-файла.

UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4

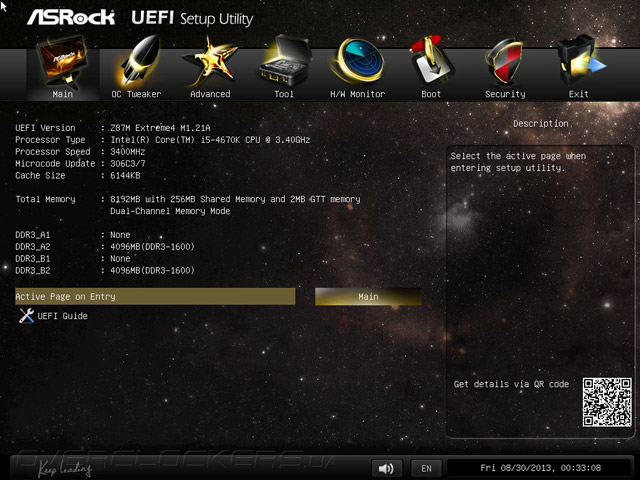

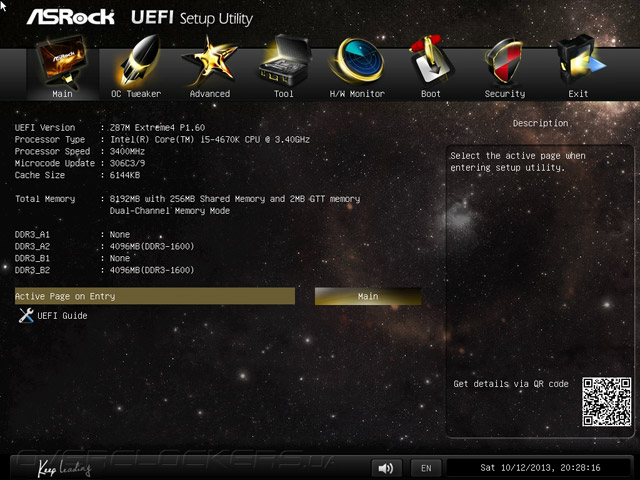

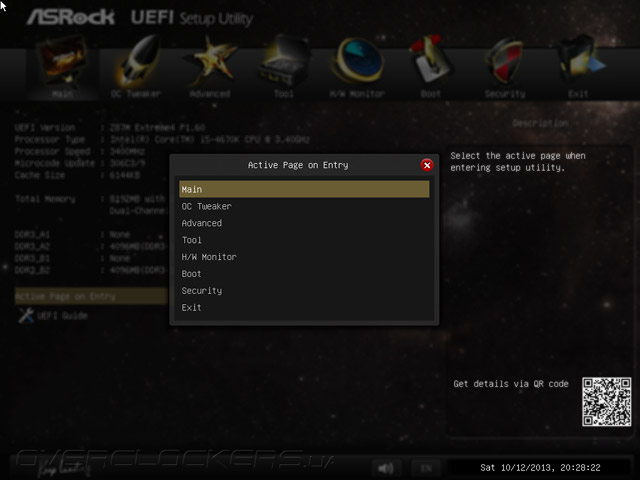

Обновившись, можно приступить к осмотру особенностей. На первой странице Main разместилась краткая информация о системных компонентах и пункт по установке стартовой страницы, открывающейся при входе в UEFI.

UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4

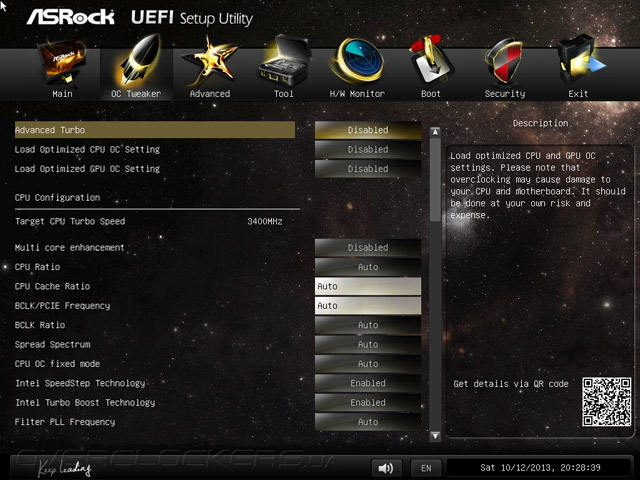

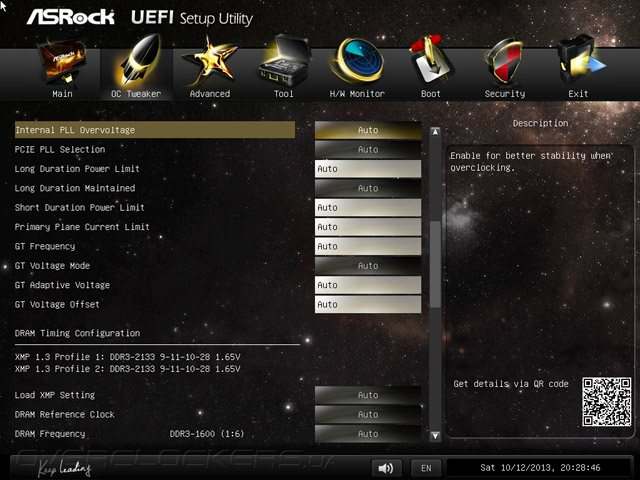

На следующей странице — OC Tweaker — находятся пункты по тонкой настройке работы процессора, оперативной памяти и их преобразователей питающих напряжений.

UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4

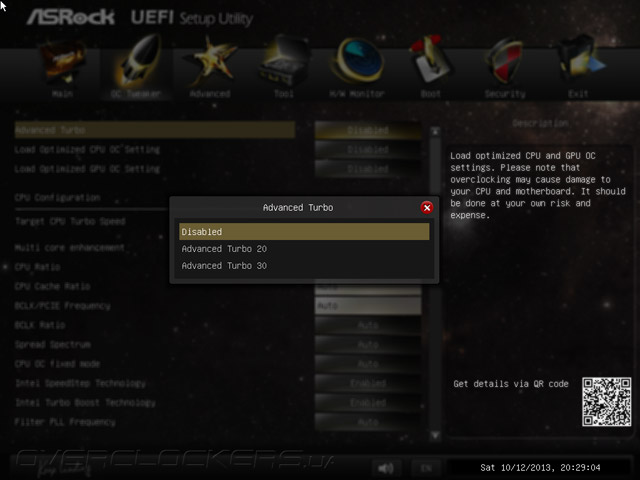

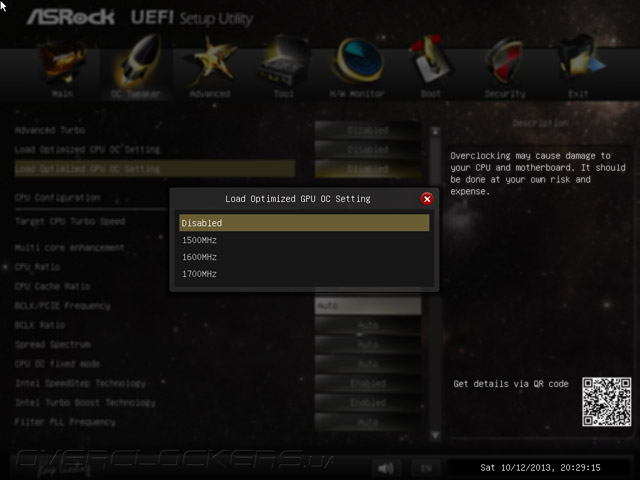

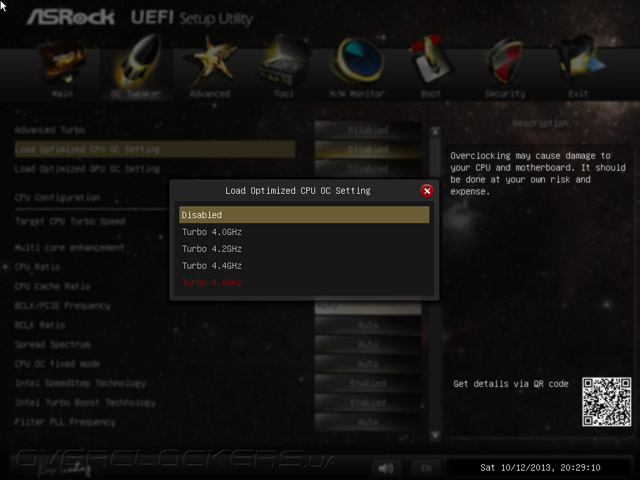

Причисление платы к семейству Extreme объясняет наличие готовых профилей по повышению быстродействия системы — Advanced Turbo и Load Optimized CPU OC Setting. Всё как у старших моделей, лишь последний пункт лишился вкладки «4,8 ГГц» а верхним оказался «4,6 ГГц». Также не обошли вниманием «однокликовый» разгон встроенного видеопроцессора.

UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4

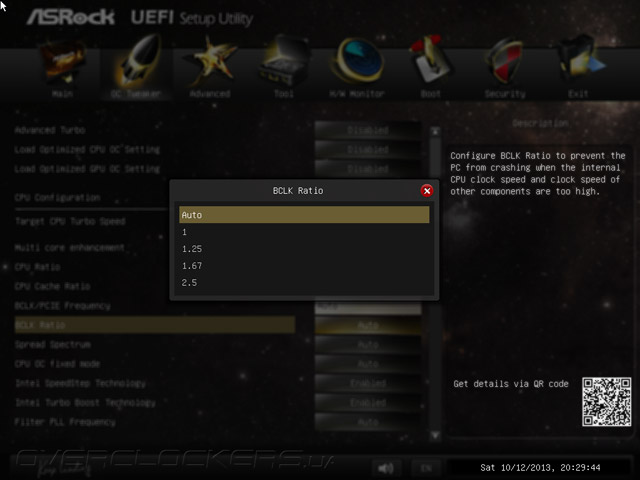

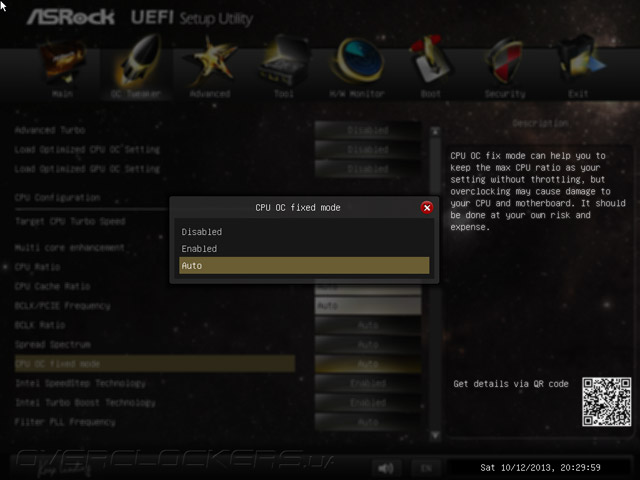

В случае классического, полностью контролируемого подхода к разгону можно изменять частотную конфигурацию процессора с точки зрения концепции TurboBoost — назначать индивидуальные множители в зависимости от количества максимально загруженных ядер. Кроме этого, доступен к выбору множитель базовой и режим CPU OC fixed mode.

UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4

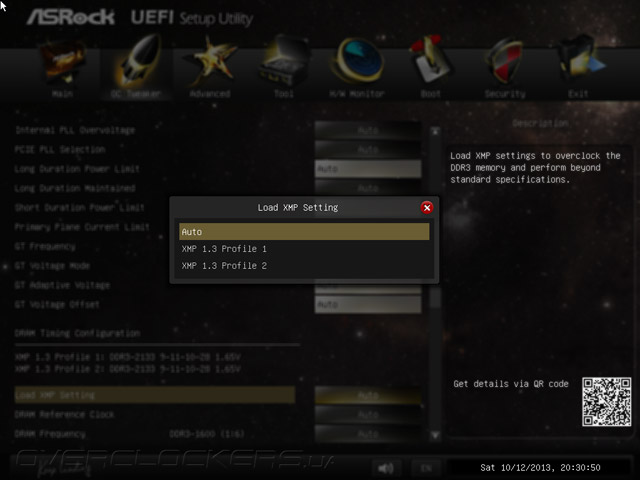

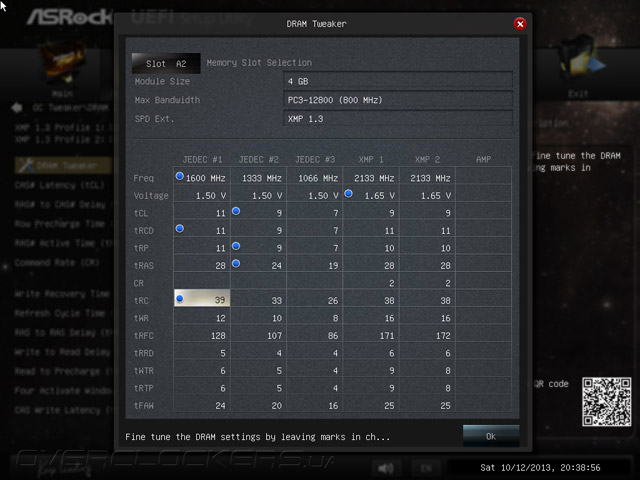

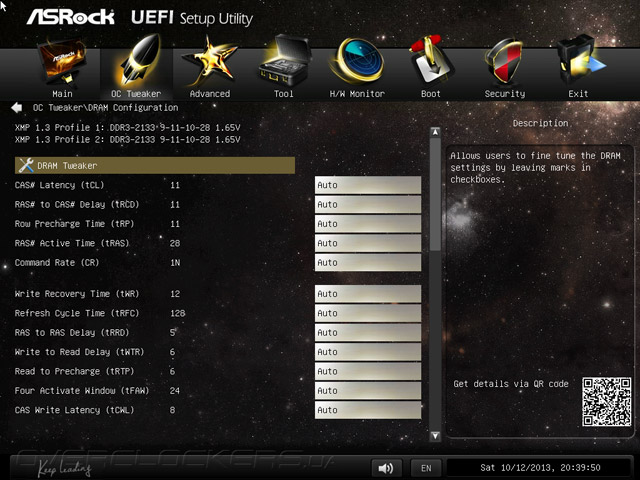

Раздел DRAM Timing Configuration также ничем не уступает более именитым соплеменникам. Продукт корректно работает с профилями XMP. Наглядный мастер DRAM Tweaker поможет сконфигурировать память пользователям, которым удобнее работать с мышью, нежели использовать клавиатуру при настройке параметров.

UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4

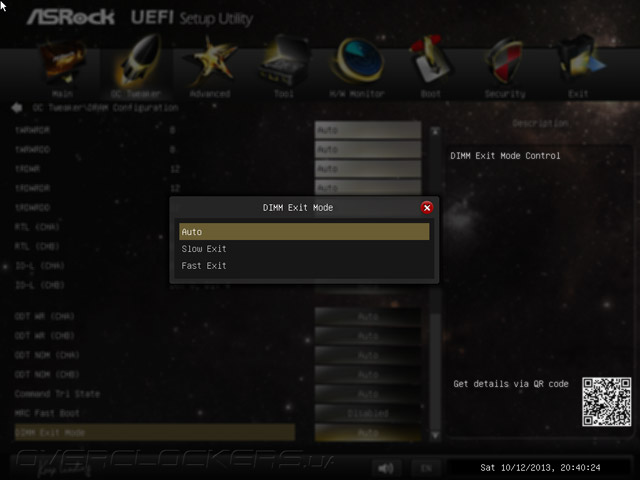

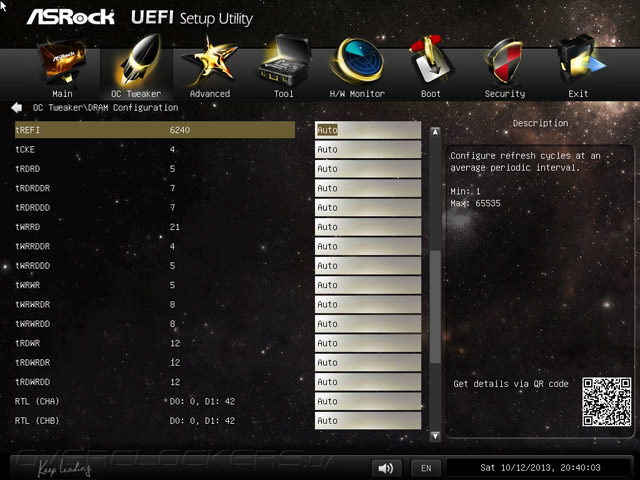

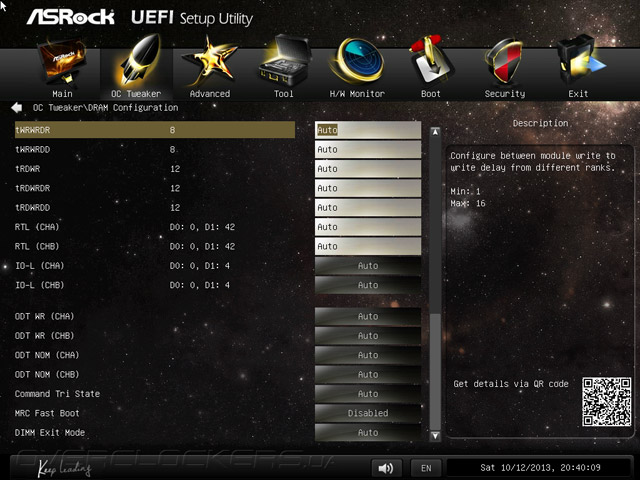

Более подкованным в вопросе разгона оверклокерам предоставляется полный контроль над конфигурацией используемого набора оперативной памяти.

UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4

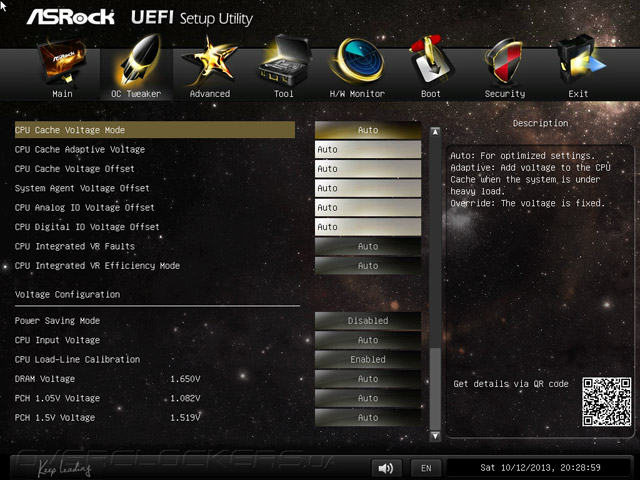

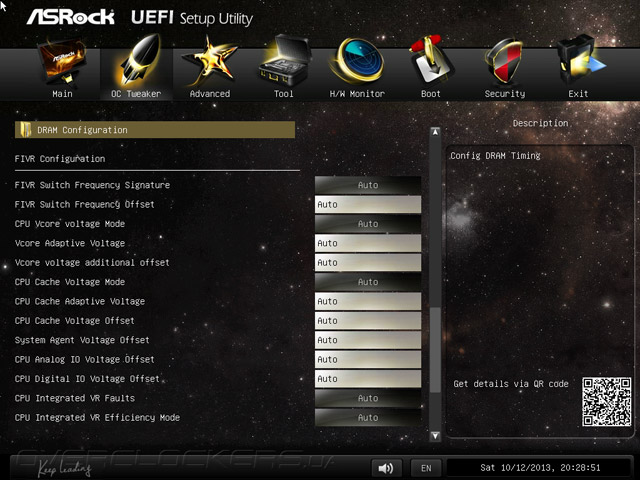

Модуль по контролю за напряжениями оказался много проще, чем, скажем, в сравнении с Z87 OC Formula, но критически важные для разгона параметры здесь есть.

Сведём для наглядности полученную информацию в таблицу.

Параметр Диапазон регулировки Шаг
BCLK/PCIE Frequency (МГц) 90–300 0,1
Filter PLL Frequency Auto/Low BCLK Mode/High BCLK Mode
Internal PLL Overvoltage Auto/Enabled/Disabled
PCIE PLL Selection Auto/LC PLL/SB PLL
CPU Ratio (Multiplier) 8–120 1
CPU OC fixed mode Auto/Enabled/Disabled
Vcore Override Voltage (В) 0,8–2,0 0,001
CPU Integrated VR Efficiency Mode Auto/Enabled/Disabled
CPU Input Voltage (Fixed Mode) (B) 1,2–2,3 0,01
CPU Load-Line Calibration Enabled/Disabled
CPU Cache Ratio (Multiplier) 1–120 1
CPU Cache Override Voltage (В) 0,8–2,0 0,001
DRAM Frequency (МГц) 1400–3200, 800–4000 200, 266
DRAM Voltage (B) 1,165–1,8 0,005
CPU Analog IO Voltage Offset (В) -1,000…+1,000 0,001
CPU Digital IO Voltage Offset (В) -1,000…+1,000 0,001
System Agent Voltage Offset (В) 0,001–1,0 0,001
PCH 1,05V Voltage (В) 0,977–1,322 0,005
PCH 1,5V Voltage (В) 1,369–1,834 0,005
GT Frequency (МГц) 1200–3000 50
GT Override Voltage (В) 0,8–2,0 0,001

В целом, количество пунктов и диапазоны каждого из параметров практически идентичны ASRock Z87 Extreme6. Верхняя граница PCH 1,5V Voltage с 1,699 поднялась до 1,834 В, а вот противодействие падению напряжения на преобразователе питания теперь можно лишь активировать либо деактивировать.

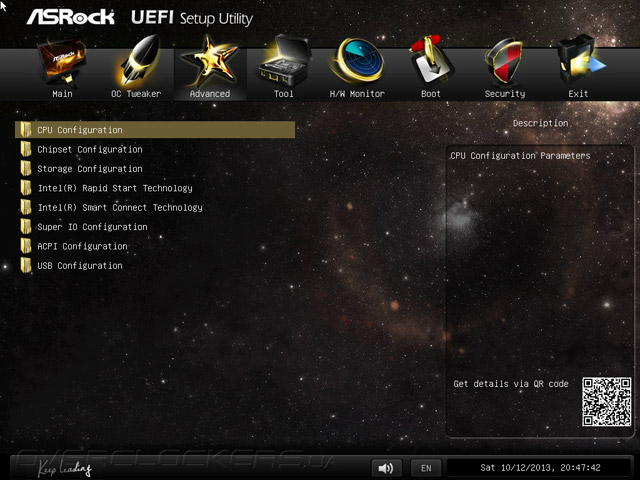

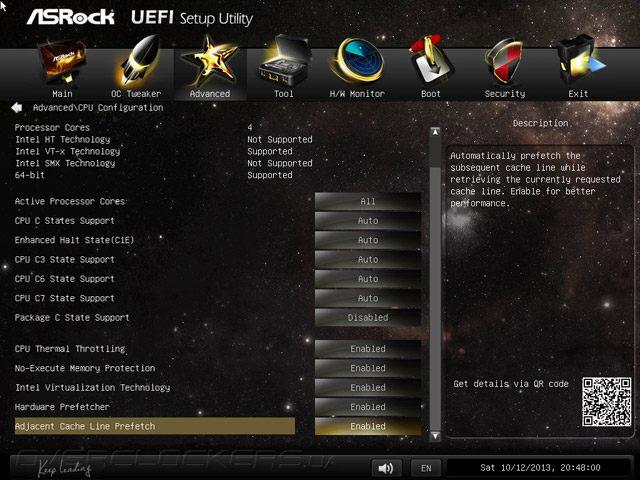

Посмотрим на остальные составляющие UEFI. На странице Advanced расположились прочие настройки компонетов, не имеющие отношения к разгону системы.

UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4

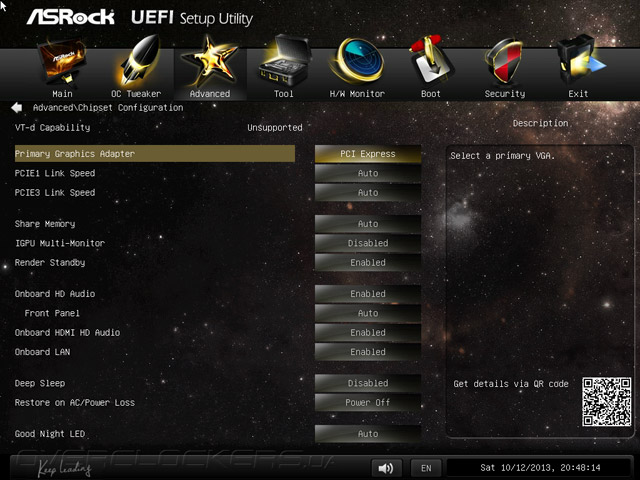

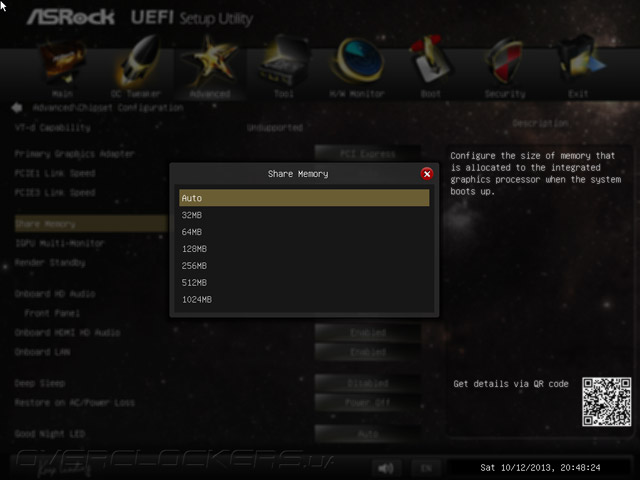

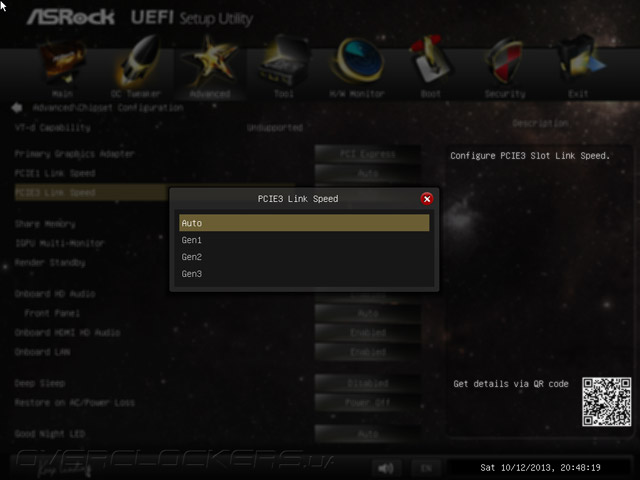

Chipset Configuration весьма насыщенный раздел. Здесь можно ограничить пропускную способность PCI-E или определить точный размер видеобуфера.

UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4

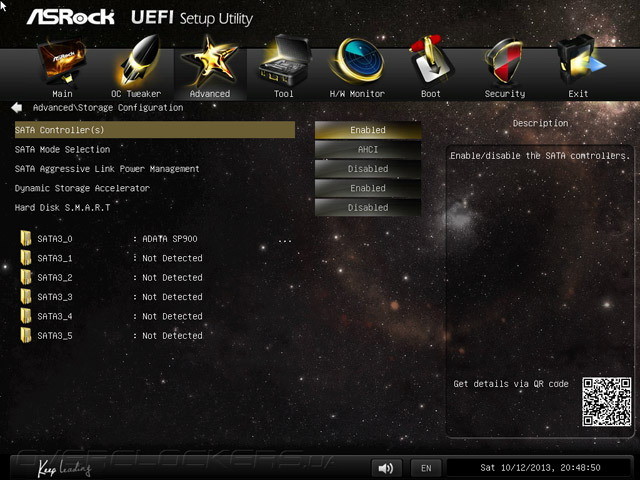

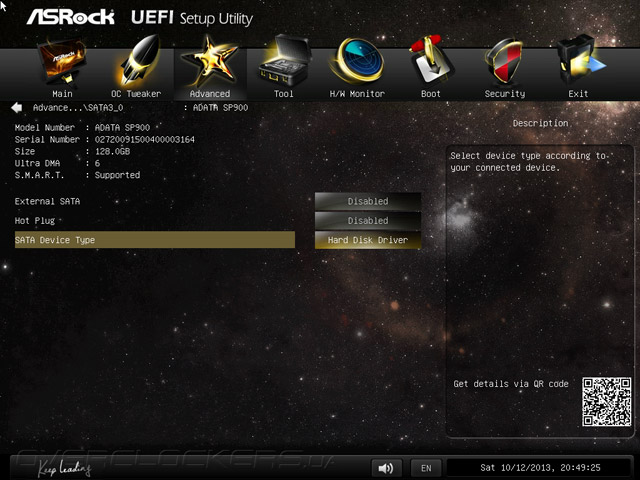

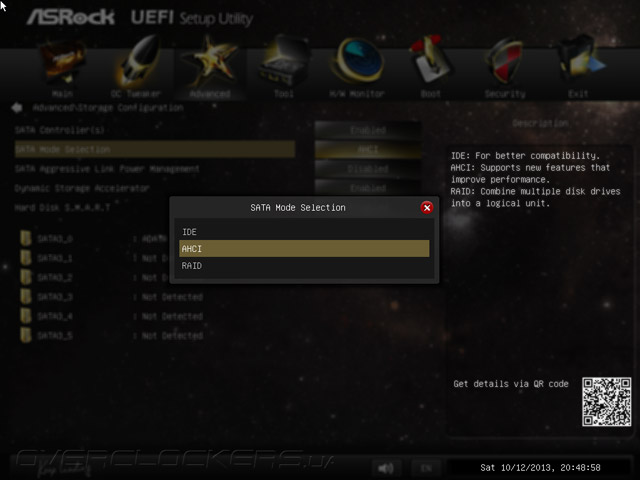

Storage Configuration ограничивается настройкой и сведениями лишь о шести устройствах, связанных с Z87.

UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4

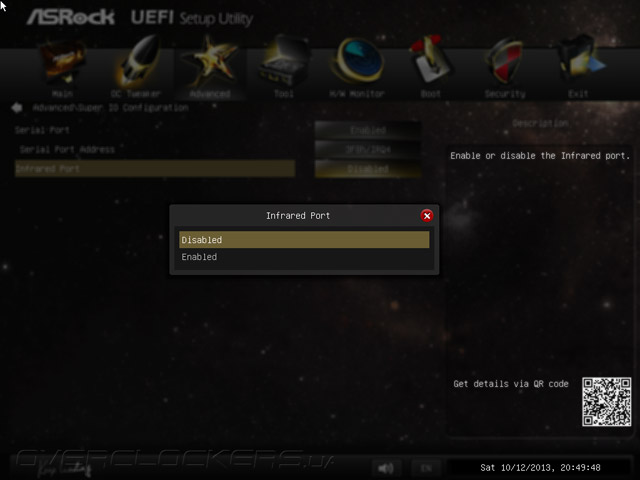

Последовательный и инфракрасный порты связаны с мультиконтроллером Nuvoton NCT6776D.

UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4

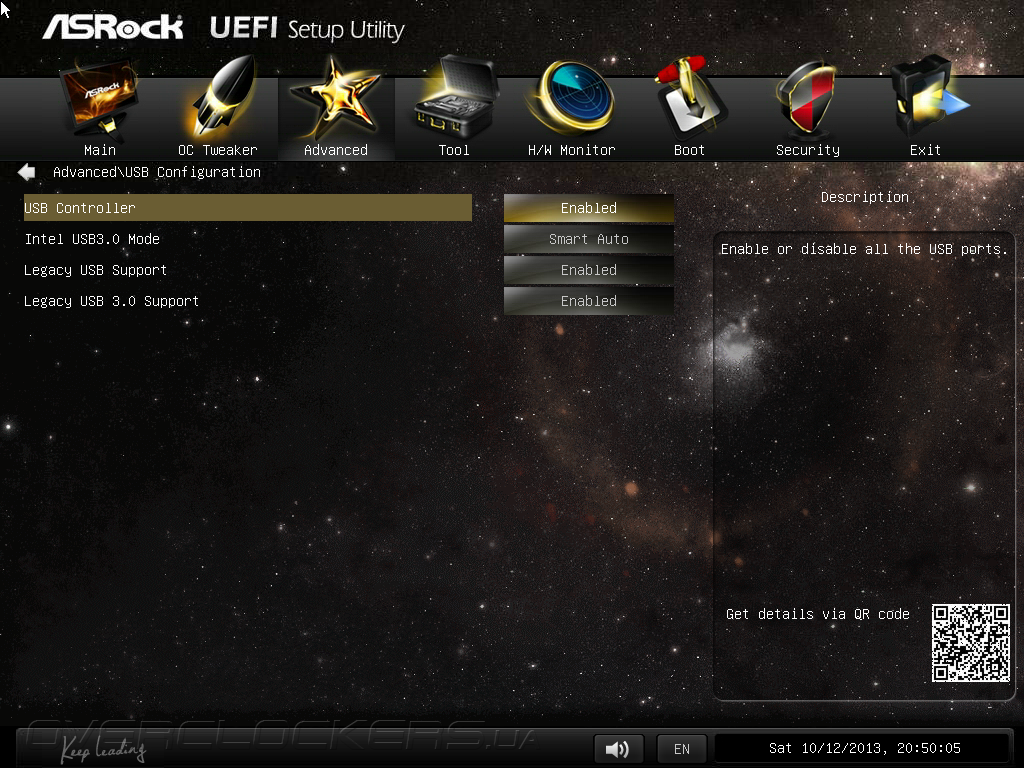

USB Configuration также ничем интересным не отличается ввиду отсутствия на PCB сторонних контроллеров.

UEFI Setup ASRock Z87M Extreme4

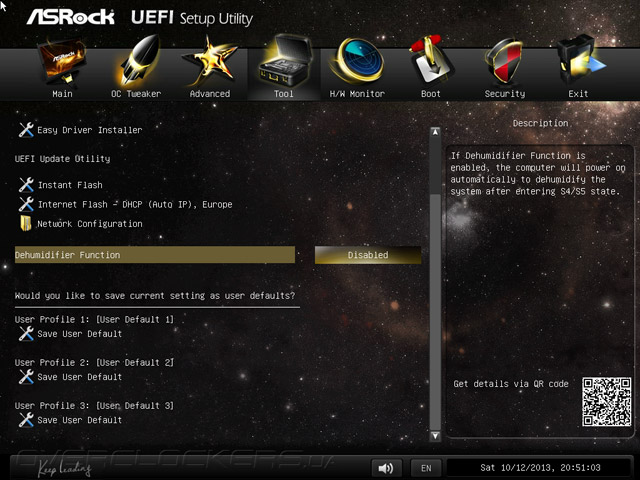

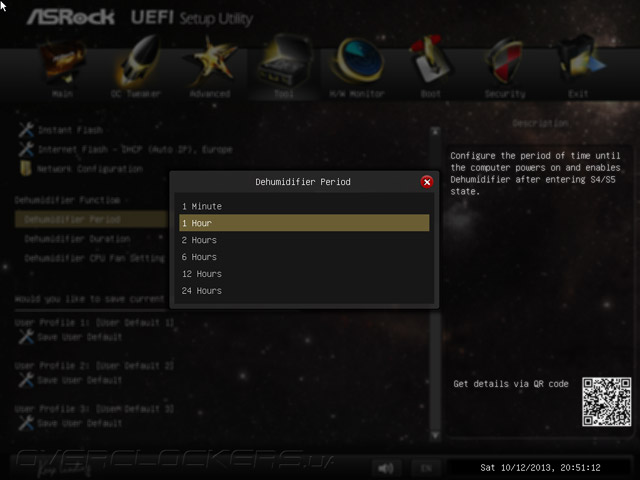

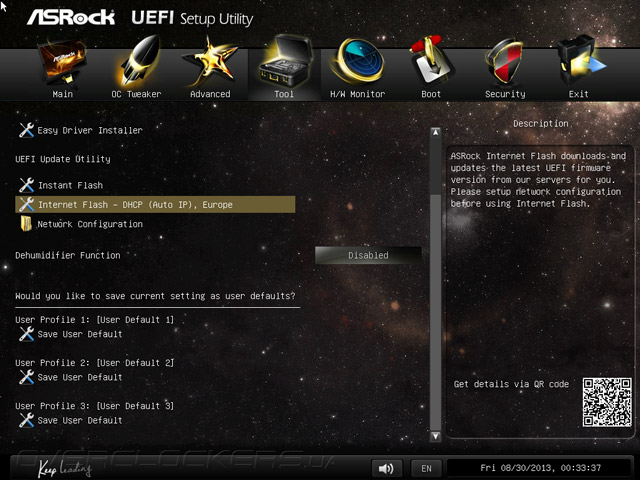

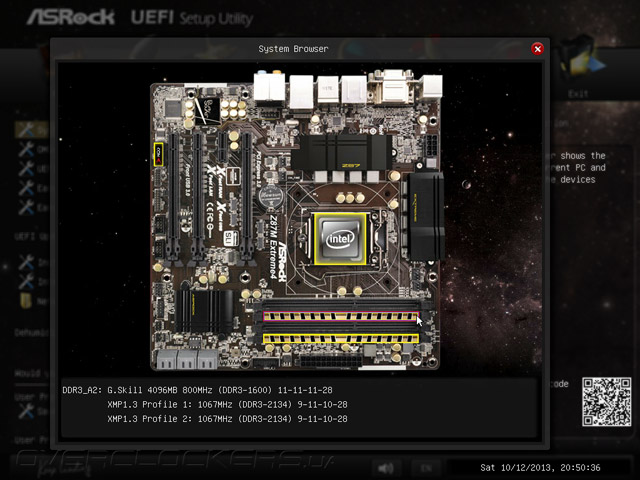

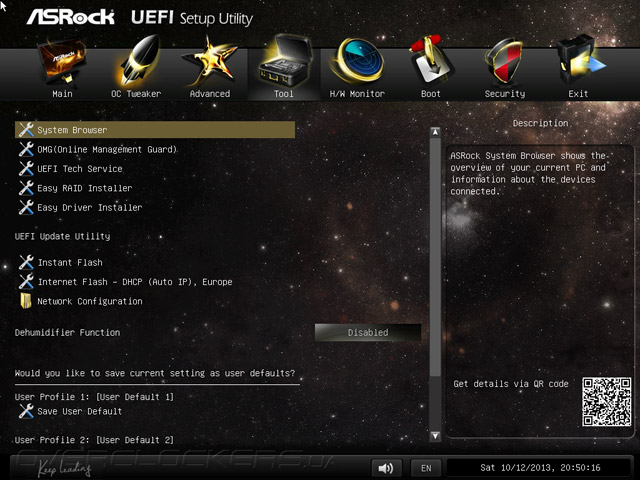

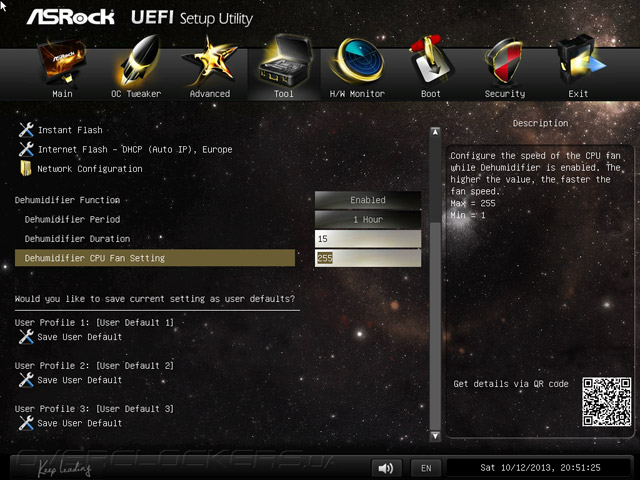

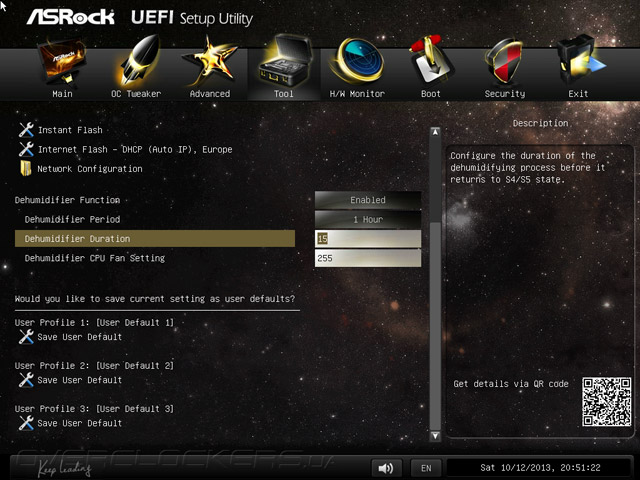

На следующей странице — Tools — находятся уже запомнившиеся постоянным читателям фирменные решения от ASRock. System Browser, Easy Driver Installer, Dehumidifier а также три профиля для сохранения настроек системы являются неотъемлемой частью и Z87M Extreme4.

UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4

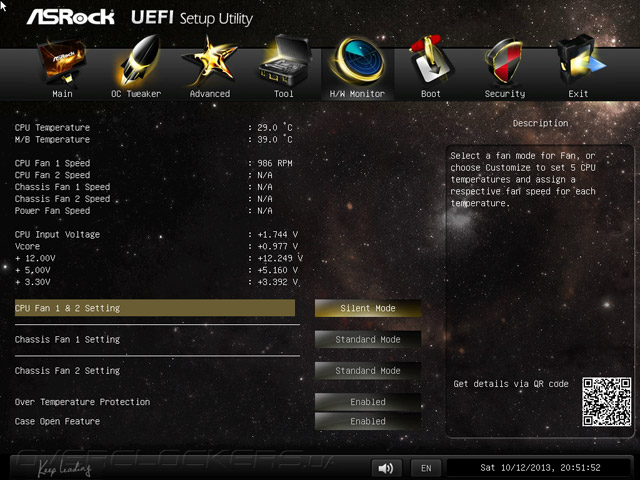

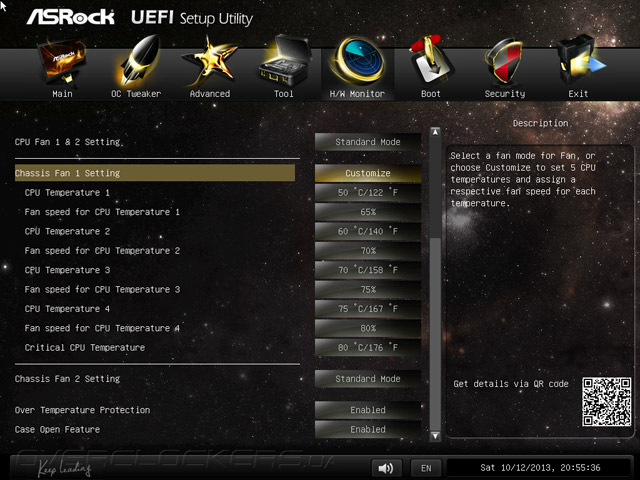

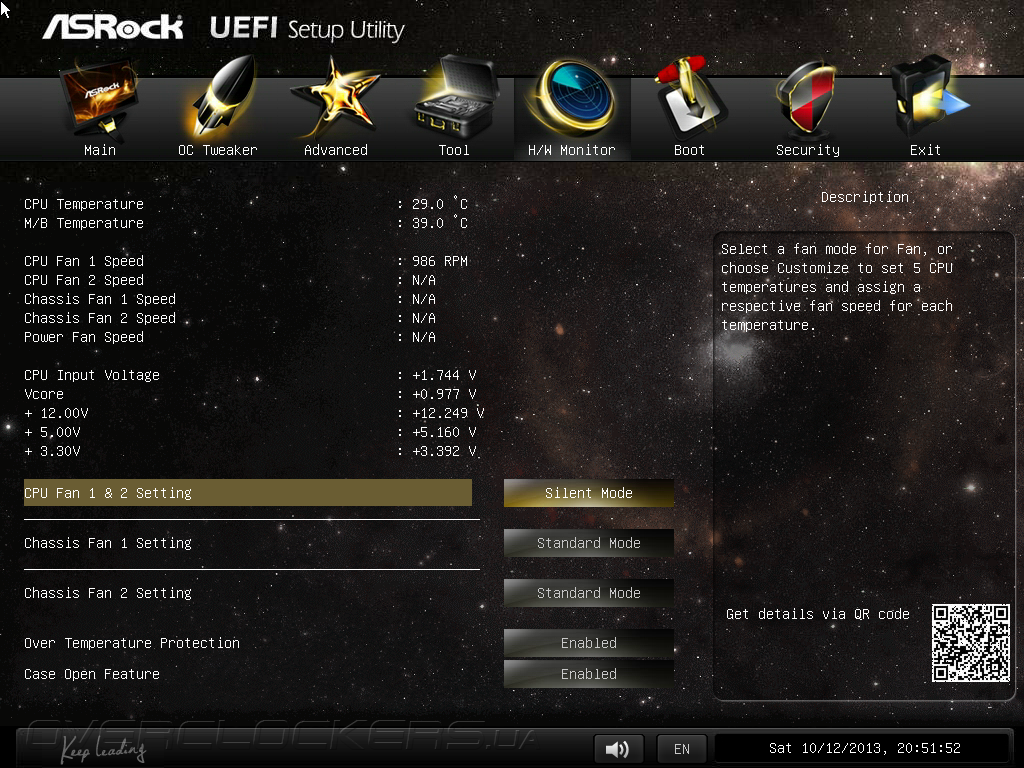

Страница H/W Monitor кроме как прямого назначения по отображению ситуации с температурами и напряжениями системы обладает также и механизмами по настройке трёх групп системных охладителей.

UEFI Setup ASRock Z87M Extreme4

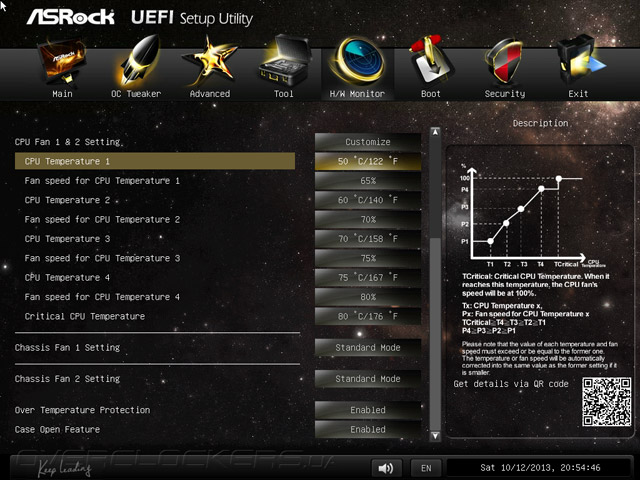

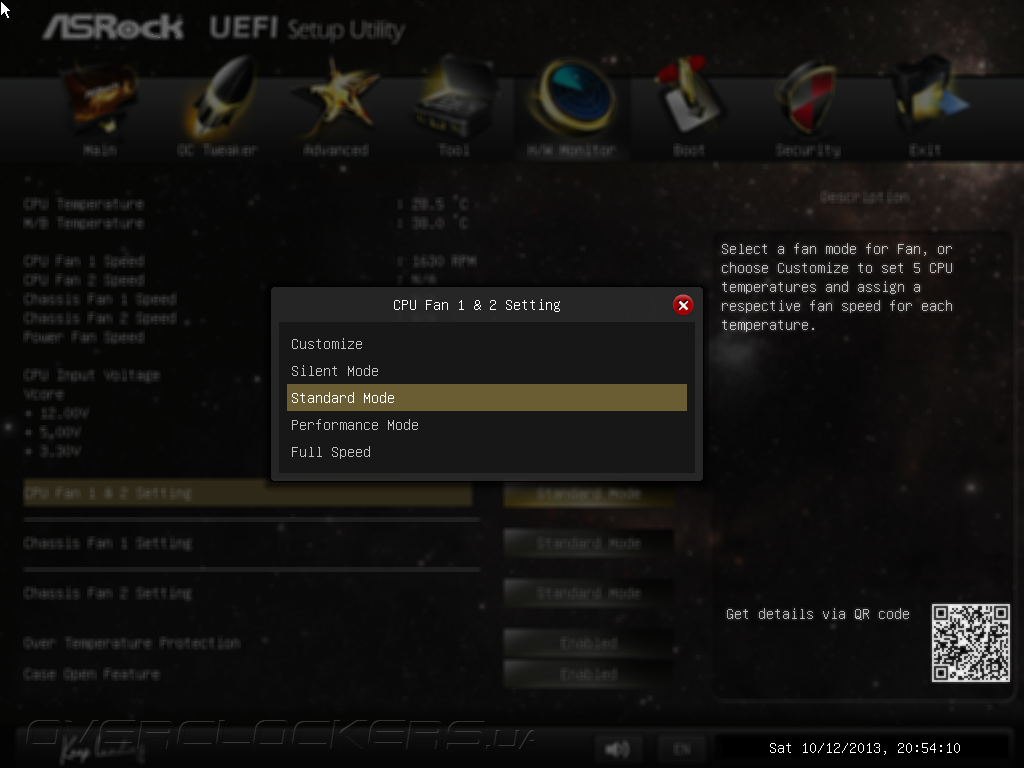

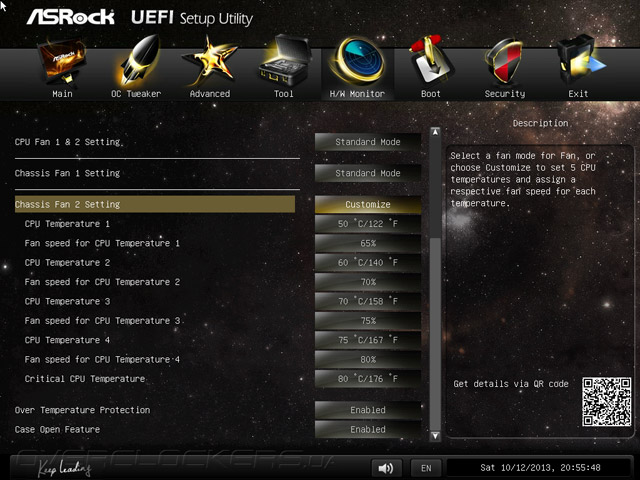

Каждый из каналов обладает пятью вариантами работы, один из которых Full Speed, другой — ручной контроль, остальные три — готовые алгоритмы с лаконичными названиями Silent, Standard и Performance.

UEFI Setup ASRock Z87M Extreme4

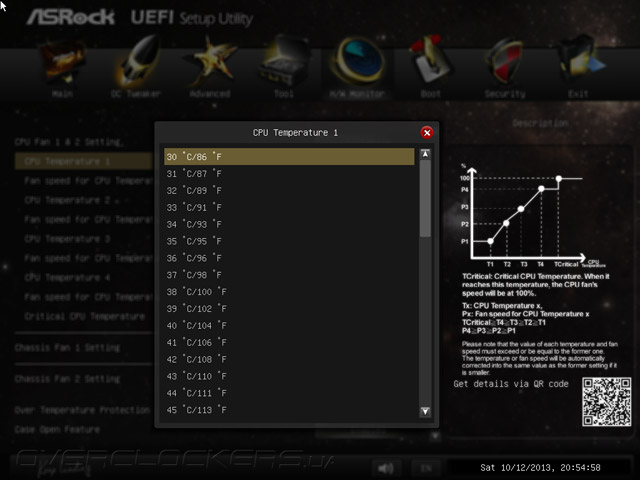

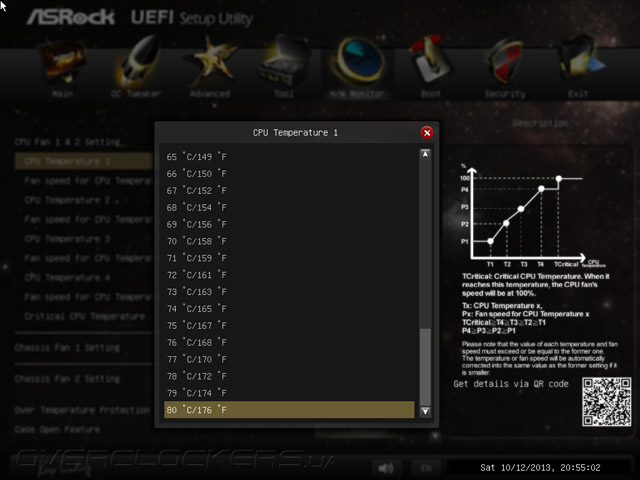

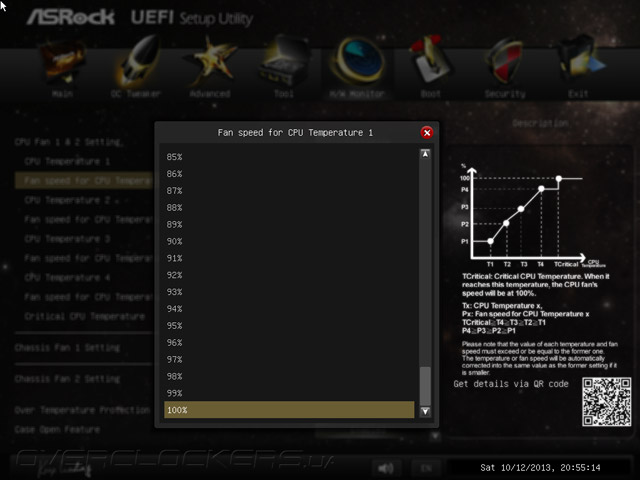

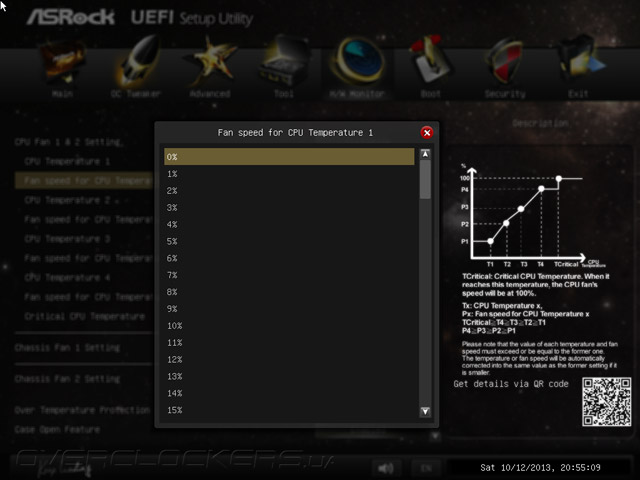

Если вы не привыкли устанавливать фирменное ПО от производителя оборудования, а уповаете лишь на функциональность UEFI, то здесь ASRock сможет приятно удивить. Для тонкой настройки вентилятора уготован вполне понятный механизм, оснащённый справочным полем и легендой. Такими возможностями абсолютно несложно воспользоваться, остаётся лишь узнать, что под собой подразумевают те или иные значения в процентах для конкретно вашего экземпляра охладителя. С решением такой задачи лучше всего справится как раз фирменное программное обеспечение, которые мы рассмотрим немного позже.

UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4

Управление оборотами охладителей во всех трёх каналах выполняется по одной, общей схеме.

UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4

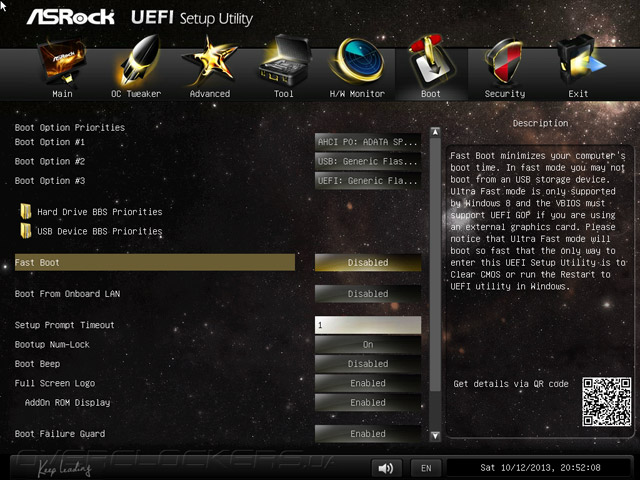

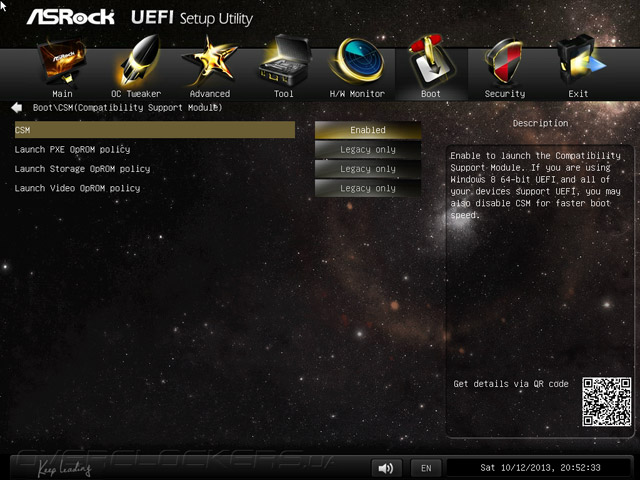

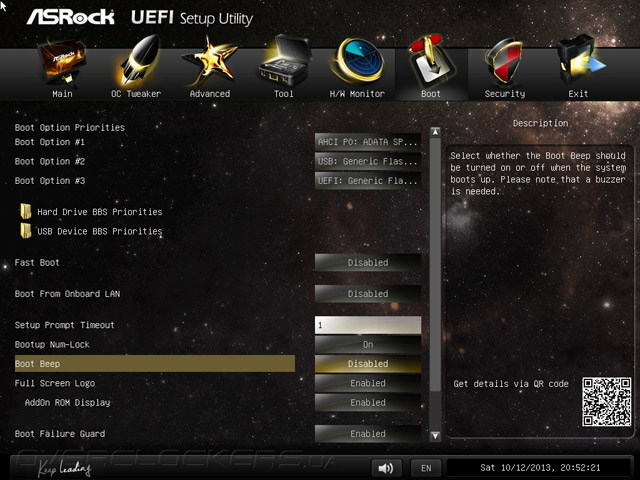

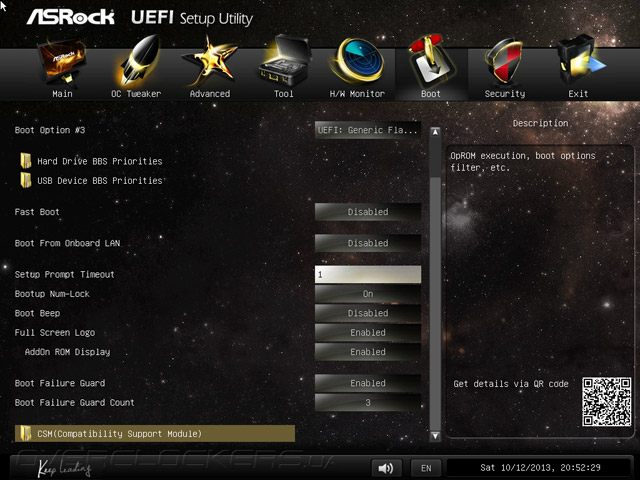

На странице Boot можно форсировать Fast Boot, активировать Boot Beep, отключить Full Screen Logo и произвести настройку модуля CSM (помимо прочих мелочей).

UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4

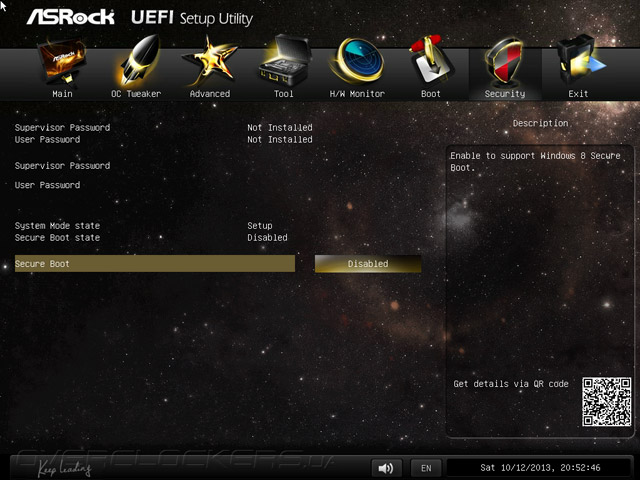

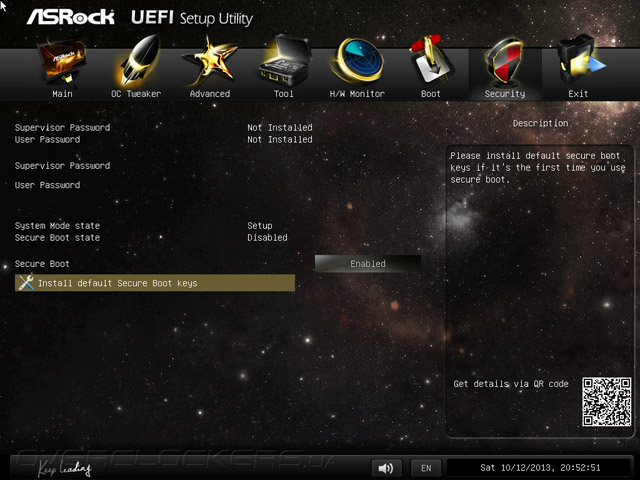

Платформа оснащена площадкой для подключения TPM-модуля, что становится свойственно практически всем mATX-продуктам. На странице Security можно позаботиться о включении в состав системы аппаратных ключей безопасности.

UEFI Setup ASRock Z87M Extreme4UEFI Setup ASRock Z87M Extreme4

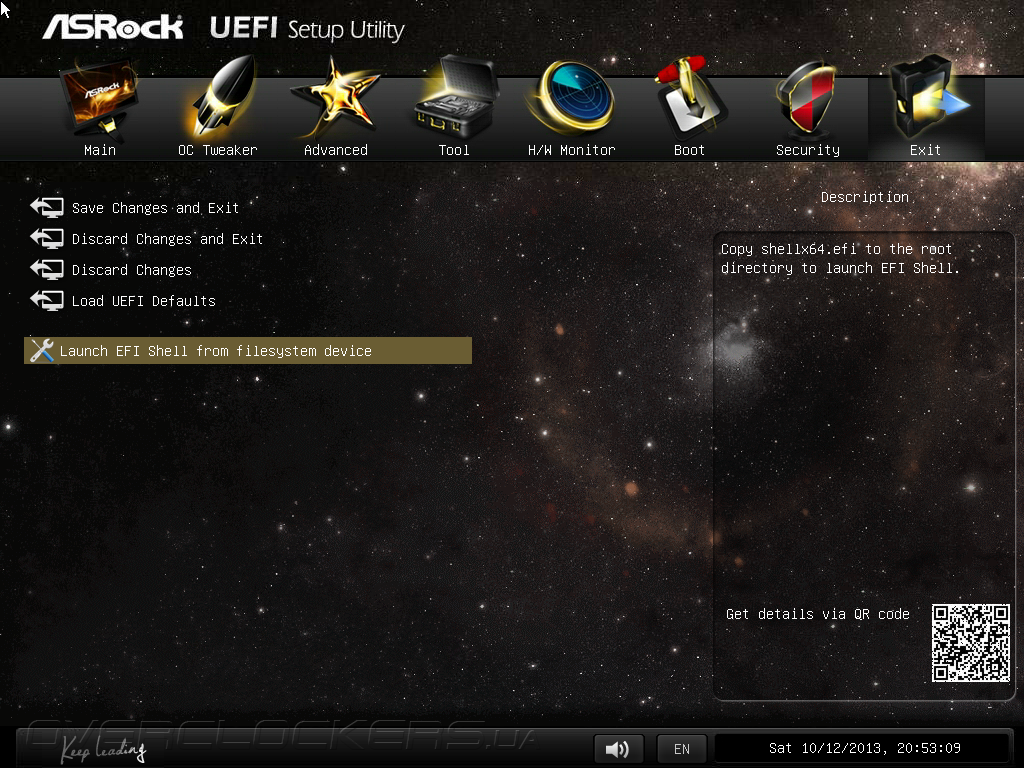

В довершении страница Exit, где ничего нового не появилось.

UEFI Setup ASRock Z87M Extreme4

Наполнением UEFI мы остались довольны, теперь на практике будем проверять корректность работы системы и её отзывчивость при проведении изменений.


Комплектное ПО

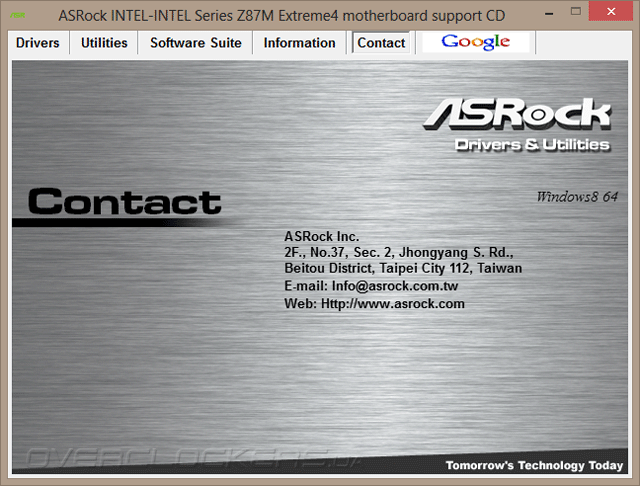

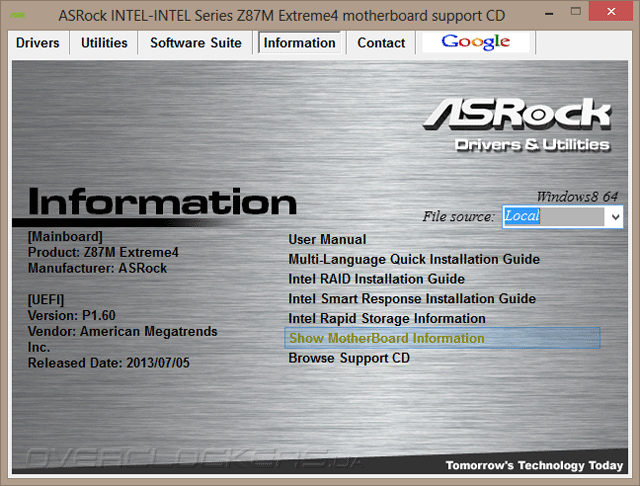

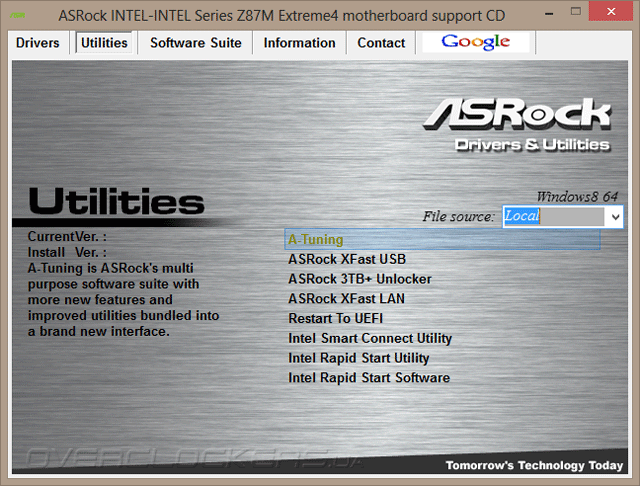

По прошествии времени мы по новому можем взглянуть на функциональность «Мастера установки», размещённого на диске сопровождения продуктов ASRock.

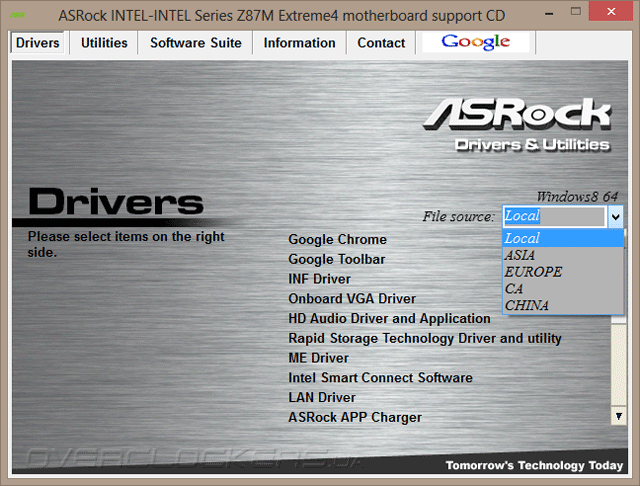

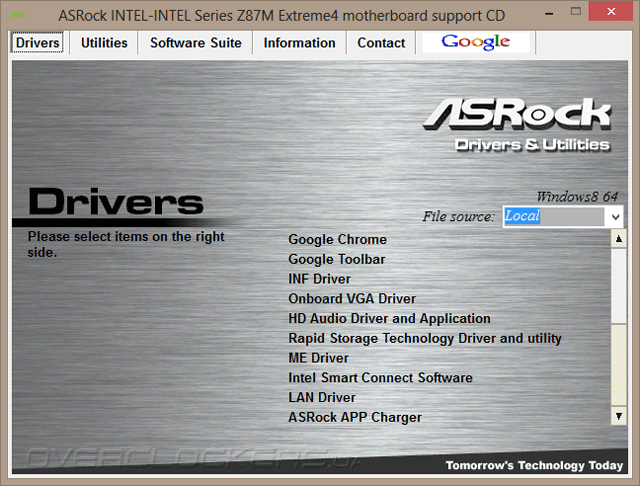

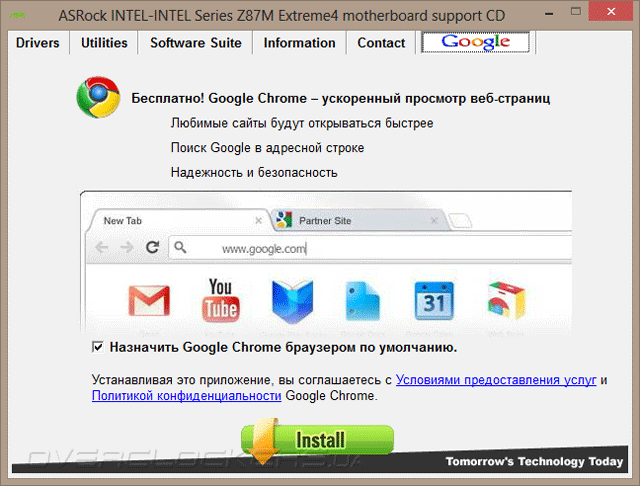

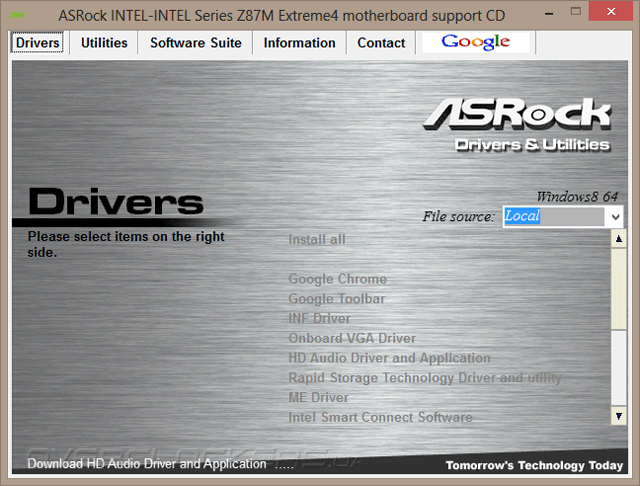

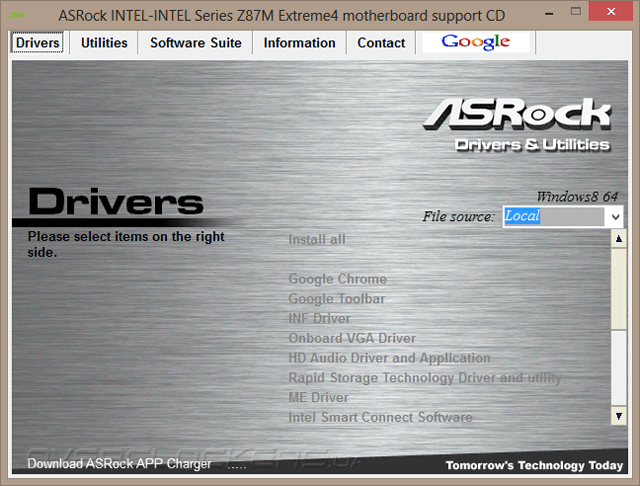

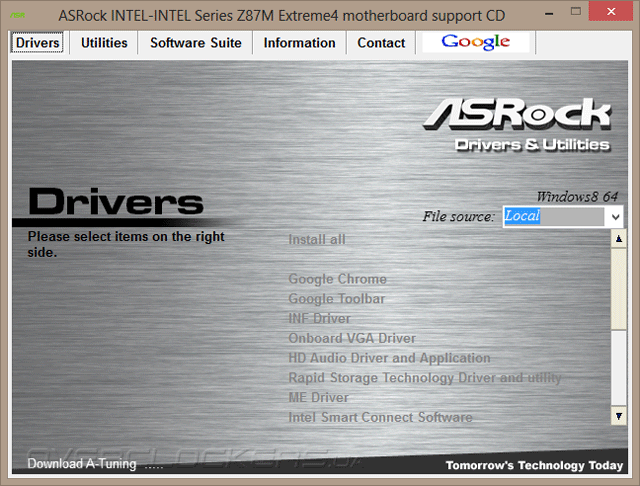

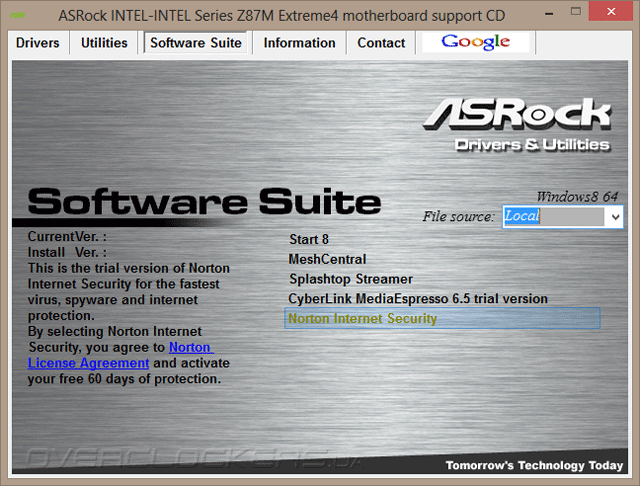

Первая страница (Drivers) своего вида сменить не успела, впрочем, как и все остальные. В этот раз оболочке отчего-то было сложно правильно отобразить версию устанавливаемого ПО — поля просто оставались пустыми.

ASRock Z87M Extreme4ASRock Z87M Extreme4ASRock Z87M Extreme4ASRock Z87M Extreme4ASRock Z87M Extreme4ASRock Z87M Extreme4ASRock Z87M Extreme4ASRock Z87M Extreme4

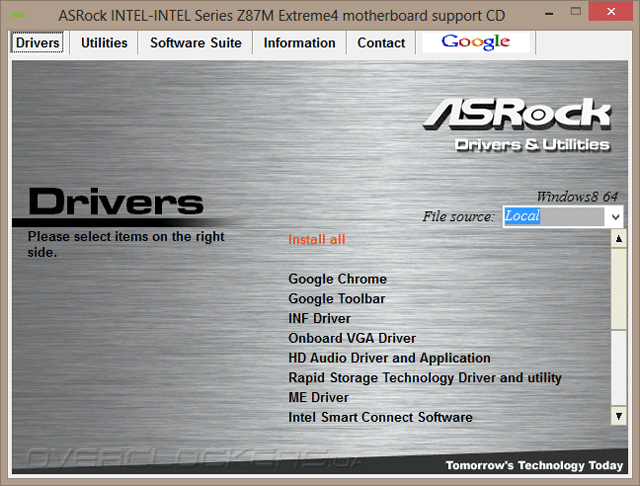

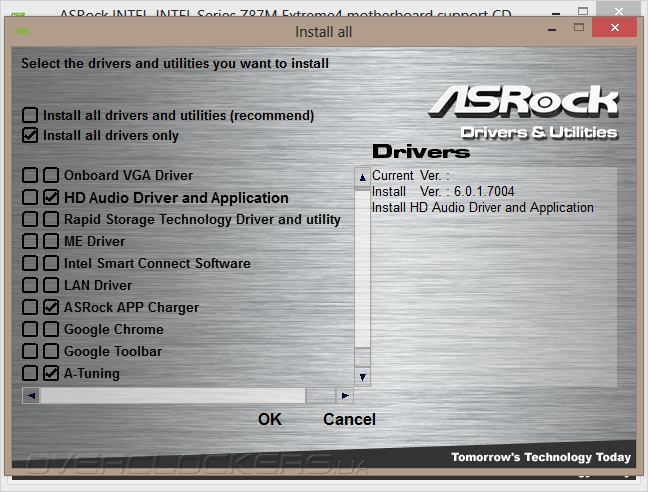

Такая же ситуация сложилась и при работе с мастером установки Install all. Но всё оказалось достаточно прозаично. При выборе загрузки свежих версий драйверов из Сети утилита отказалась проводить какие-либо действия до установки драйвера сетевого адаптера.

ASRock Z87M Extreme4ASRock Z87M Extreme4

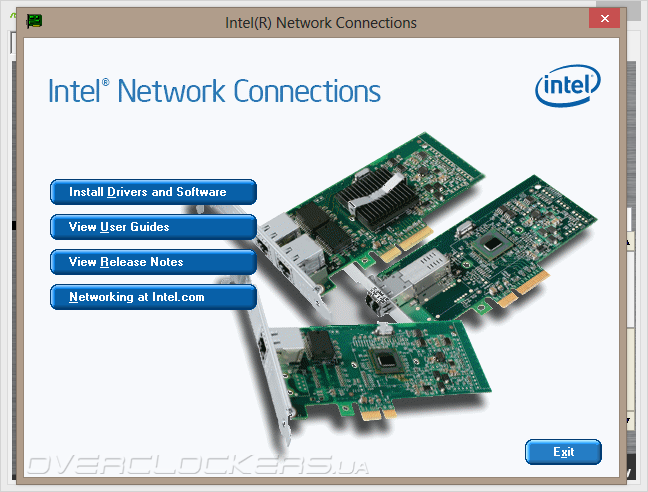

Запустив вручную установку последнего мы с удивлением оказались лицом к лицу с фирменным мастером установки от Intel, а не его «silent-версией» или перепакованной программистами ASRock модификацией.

ASRock Z87M Extreme4

После появления работающего сетевого подключения мастера смогли правильно показывать не только версию, находящуюся на компакт-диске, а и получали сведения с удалённых серверов о расположенных на них продуктах и номерах их сборок.

ASRock Z87M Extreme4

Признаться, скорость загрузки оказалась ниже ожидаемой (меньше 1 Мбит/сек), но сам механизм оказался прозрачным и работоспособным. Мастер самостоятельно произвёл загрузку, выполнил все необходимые операции, после чего компьютер без предупреждения перезагрузился.

ASRock Z87M Extreme4ASRock Z87M Extreme4ASRock Z87M Extreme4

В результате мы узнали, что новоиспеченная утилита A-Tuning (и в особенности её вторая версия) добралась до стабильной сборки 2.0.46, которую мы сегодня и рассмотрим.

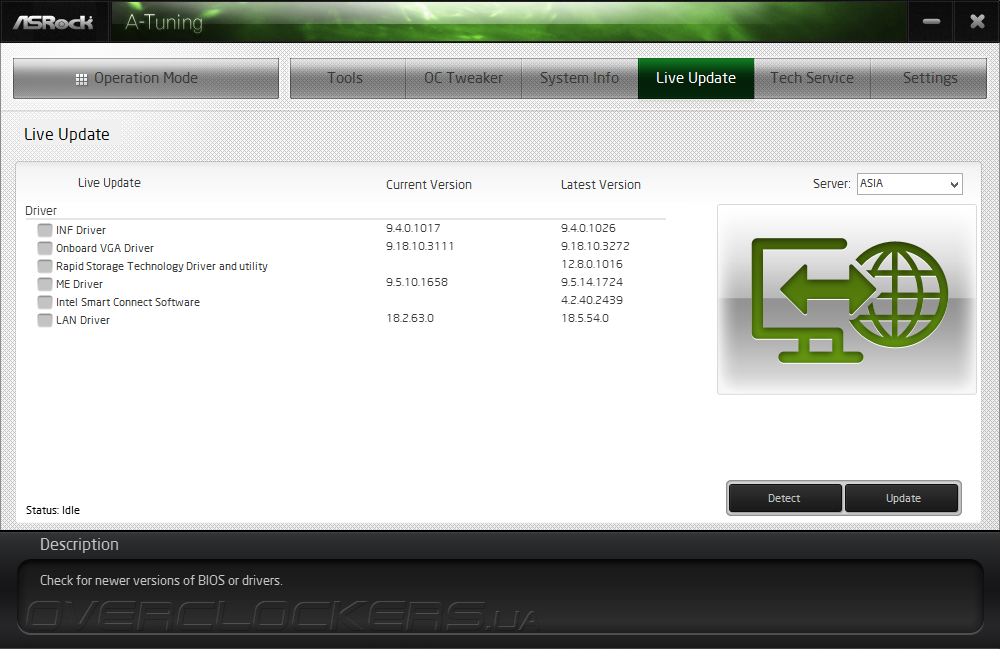

При первом запуске открывается страничка Live Update и производится поиск обновлений для установленного программного обеспечения и драйверов.

ASRock A-Tuning

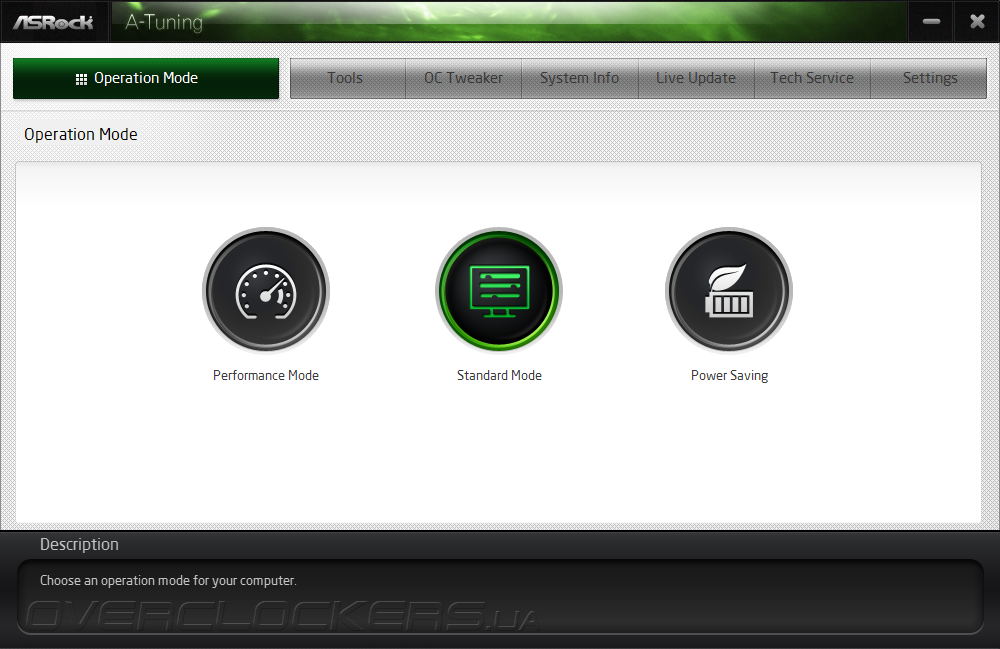

На странице Operation Mode находятся простые механизмы по влиянию на быстродействие системы, эффект от которых мы опишем в следующем разделе.

ASRock A-Tuning

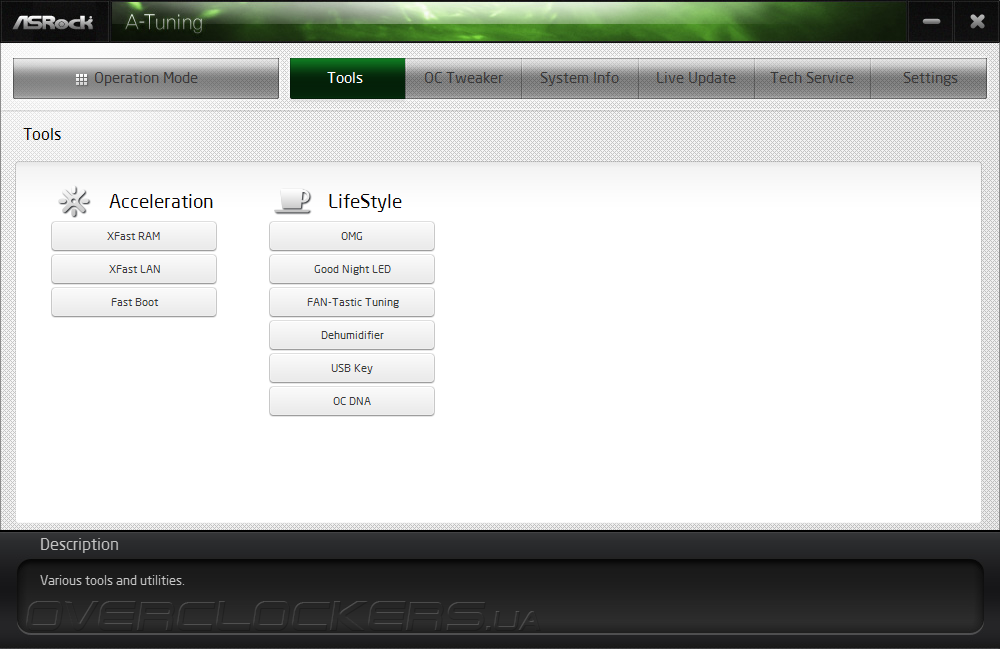

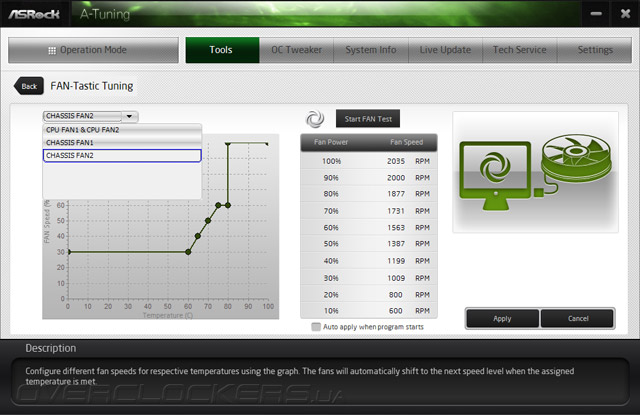

Все фирменные решения ASRock собраны на странице Tools. Внешний вид каждой из них можно подсмотреть в обзоре Z87 OC Formula, а мы остановимся подробней лишь на FAN-Tastic Tuning.

ASRock A-Tuning

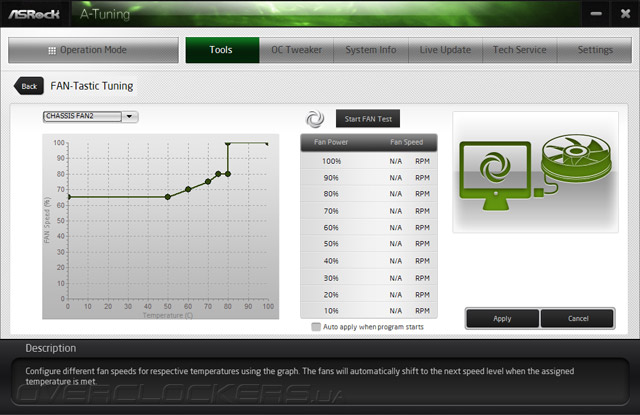

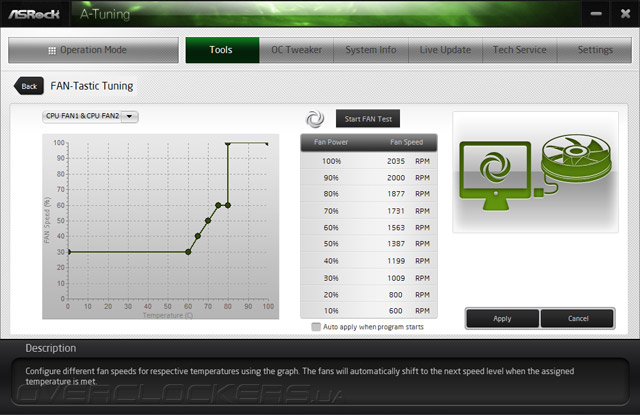

Ещё при первом знакомстве с обновлённой утилитой A-Tuning мы весьма лестно отзывались о произошедших изменениях. Сегодня мы лишний раз убедились в возможности получить «паспорт» на используемый охладитель, и, опираясь на него, привнести любые изменения в алгоритм управления вентиляторами, включенных в состав трёх групп. Это две группы корпусных вентиляторов (один трёхконтактный разъём и один четырёхконтактый) и два гнезда, объединённых общей идеей — охлаждением центрального процессора. Таким образом, каким бы ни был ваш вентилятор в составе охладителя ЦП, плата гарантированно сможет управлять ним заданным вами способом.

ASRock A-TuningASRock A-TuningASRock A-TuningASRock A-Tuning

Если же вы привыкли проводить все настройки в UEFI, в обход использования лишних программ, то полученные «паспорта» охладителей помогут там правильно произвести модификацию их работы.

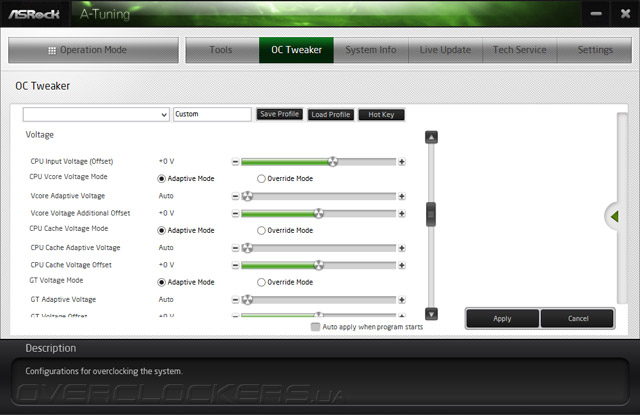

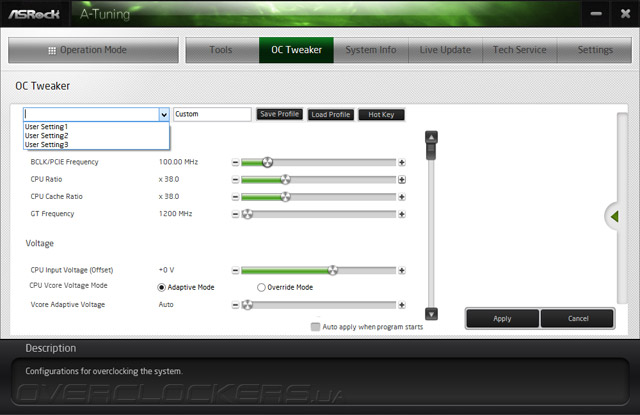

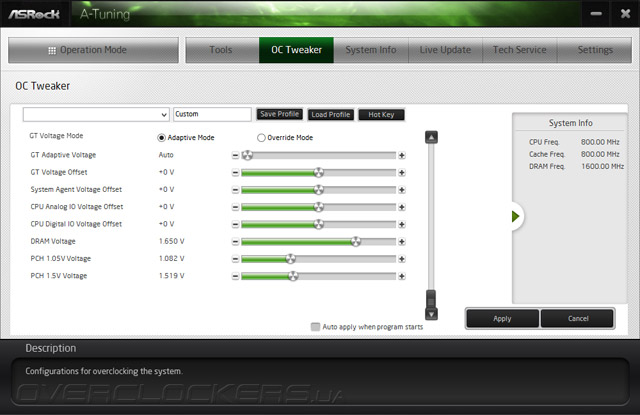

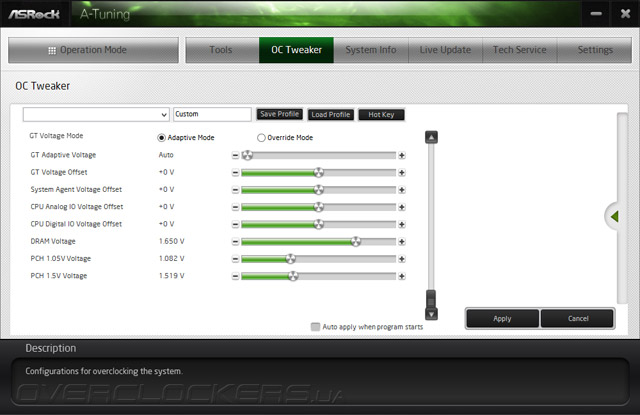

Следующая страница — OC Tweaker — преображается с каждым обновлением программного комплекса, и это не может не радовать. Если с выходом второй его версии мы смогли изменять параметры, не вызывая ошибки приложения, то теперь здесь появились недостающие параметры, о которых мы упоминали в обзоре Z87 Extreme6. Множитель CPU Uncore теперь доступен для изменения, а данные о частоте DRAM скрываются в правой «шторке». Одним словом, теперь это практически полноценный комплекс по настройке системы из ОС. (Правда не ясно, для чего было делать именно «шторку», ведь место занимаемое ею в развёрнутом виде ничем не занято).

ASRock A-TuningASRock A-TuningASRock A-TuningASRock A-Tuning

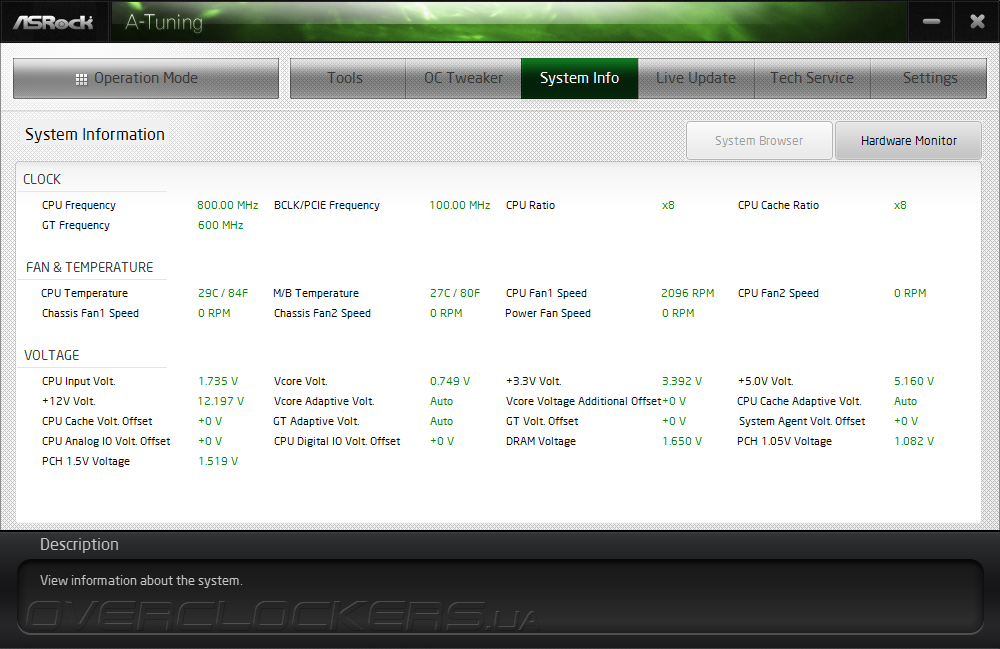

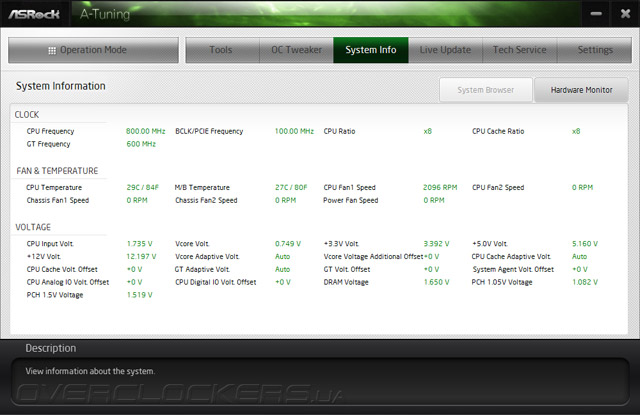

На странице System Info отображается максимально возможное количество информации, поступающей с различных узлов платы. Небольшие вопросы вызывает напряжение CPU Input, но в общем всё практически образцово.

ASRock A-Tuning

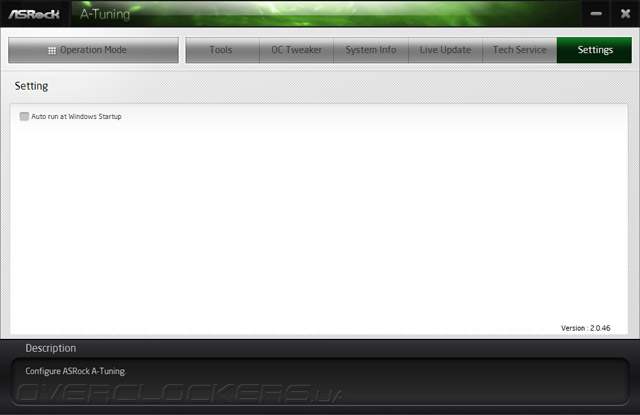

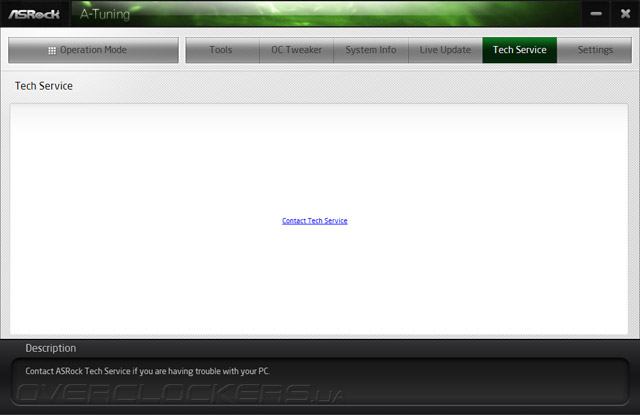

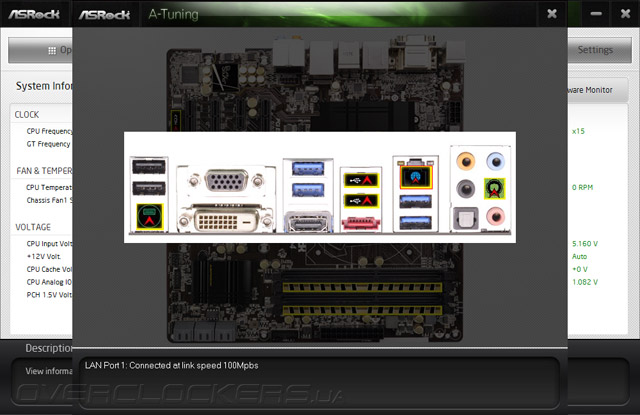

Доступная рядом кнопка System Browser в интерактивном виде предоставляет информацию о присутствующих в составе ПК компонентах (дублируя возможности UEFI). Замыкающие вкладки Tech Service и Settings ничем особым не примечательны.

ASRock A-TuningASRock A-TuningASRock A-Tuning

В завершении пару слов о приложении APP Charger. После его установки в систему мы не обнаружили никакого упоминания о его работе. Отметим лишь факт его разработки исключительно для гаджетов производства компании Apple.
