Обзор и тестирование игровой материнской платы ASRock Fatal1ty Z87 Killer для процессоров Intel Haswell

Линейки игровых системных плат имеют большинство производителей: у ASUS это Republic of Gamers, у Gigabyte — G1-Killer, а в случае с MSI — серия Gaming. Такие продукты создаются с учетом интересов геймеров, что позволяет им выделяться на фоне других моделей оригинальными конструктивными особенностями. Свой модельный ряд «материнок» для любителей компьютерных игр предлагает и компания ASRock. В названии игровых моделей использован ник-нейм одного из самых известных киберспортсменов — Джонатана «Fatal1ty» Уэндела, имя которого широко применяется производителями для брендирования различных товаров для геймеров: от стереогарнитур и манипуляторов, до компьютерных комплектующих. Линейка Fatal1ty от ASRock насчитывает несколько модификации, различных по оснащению и функциональности. Сегодня мы познакомимся с Fatal1ty Z87 Killer — младшей из игровых системных плат ASRock.

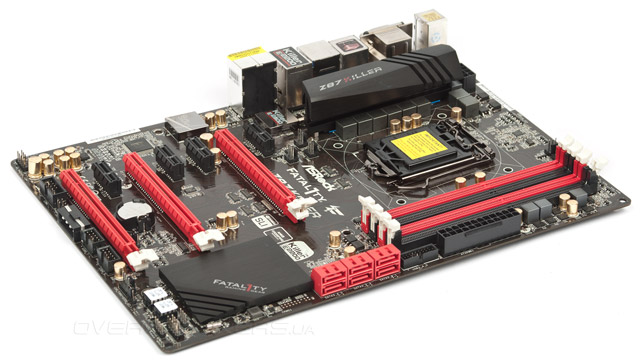

ASRock Fatal1ty Z87 Killer

Новинка предназначена для установки процессоров Intel в исполнении LGA1150 и, как следует из названия, базируется на старшем чипсете Intel Z87, обладающем полным набором функций для разгона и максимальными возможностями расширения. Спецификации системной платы представлены в следующей таблице:

Модель ASRock Fatal1ty Z87 Killer
Чипсет Intel Z87
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2800*/3050* (*— OC), максимум 32 ГБ
Слоты PCI-E 3 PCI Express 3.0 x16 (х16+х0+x0, х8+х8+x0, x8+x4+x4)
4 PCI Express x1
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы D-Sub, DVI-D, HDMI
Количество подключаемых вентиляторов 6 (2x 4pin, 4x 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (4 разъема на задней панели, Intel Z87)
8 x 2.0 (4 разъема на задней панели Intel Z87)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z87)
eSATA
RAID 0, 1, 5, 10 (Intel Z87)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Killer E2200 (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 218
Дополнительные возможности Разъем HDMI-In, звуковая подсистема Purity Sound, USB Key, поддержка AMD 3-Way CrossFireX и NVIDIA Quad SLI


Комплект поставки

Системная плата продается в картонной коробке средних размеров. Оформление фронтальной части не похоже на другие продукты ASRock, дизайн оригинальный, но несколько перегружен логотипами фирменных технологий.

ASRock Fatal1ty Z87 Killer

Тыльную поверхность упаковки занимает краткая спецификация Fatal1ty Z87 Killer и описание её ключевых особенностей, таких как использование сетевого контроллера Killer E2200, наличие продвинутой звуковой подсистемы Purity Sound и много других, о которых мы расскажем в процессе сегодняшнего обзора.

ASRock Fatal1ty Z87 Killer

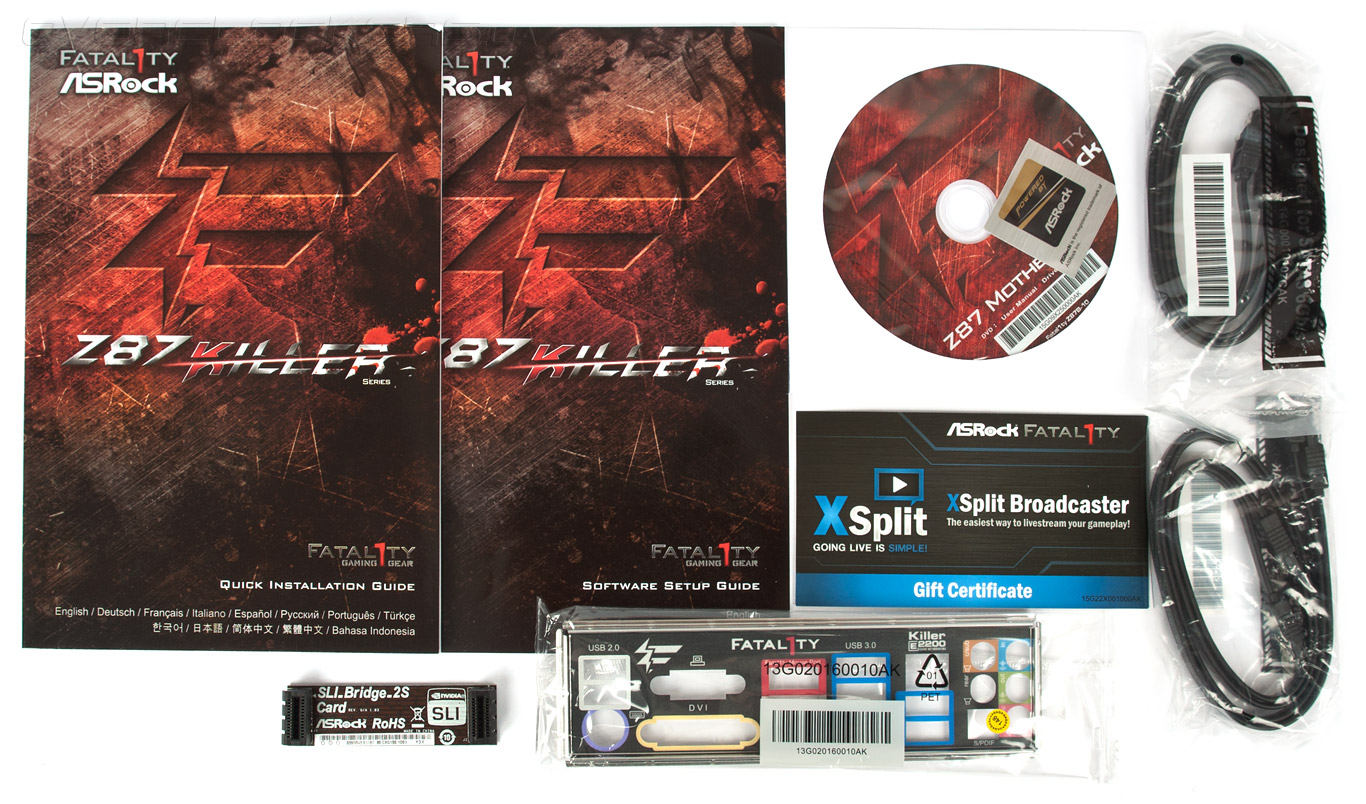

Комплект поставки у новинки скромный, можно сказать — спартанский. Набор дополнительных принадлежностей состоит из:
  • заглушки на заднюю панель I/O Shield;
  • четырех кабелей SATA 6 Гбит/с;
  • мостика NVIDIA SLI;
  • DVD-диска с драйверами и программным обеспечением;
  • подробного руководства пользователя;
  • инструкции по работе с фирменным ПО;
  • сертификата с 90-дневным ключом к программному продукту XSplit.
ASRock Fatal1ty Z87 Killer

Помимо привычных аксессуаров в комплекте есть ключ активации к программе XSplit, предназначенной для захвата изображения и трансляции потокового видео в Интернет.


Дизайн

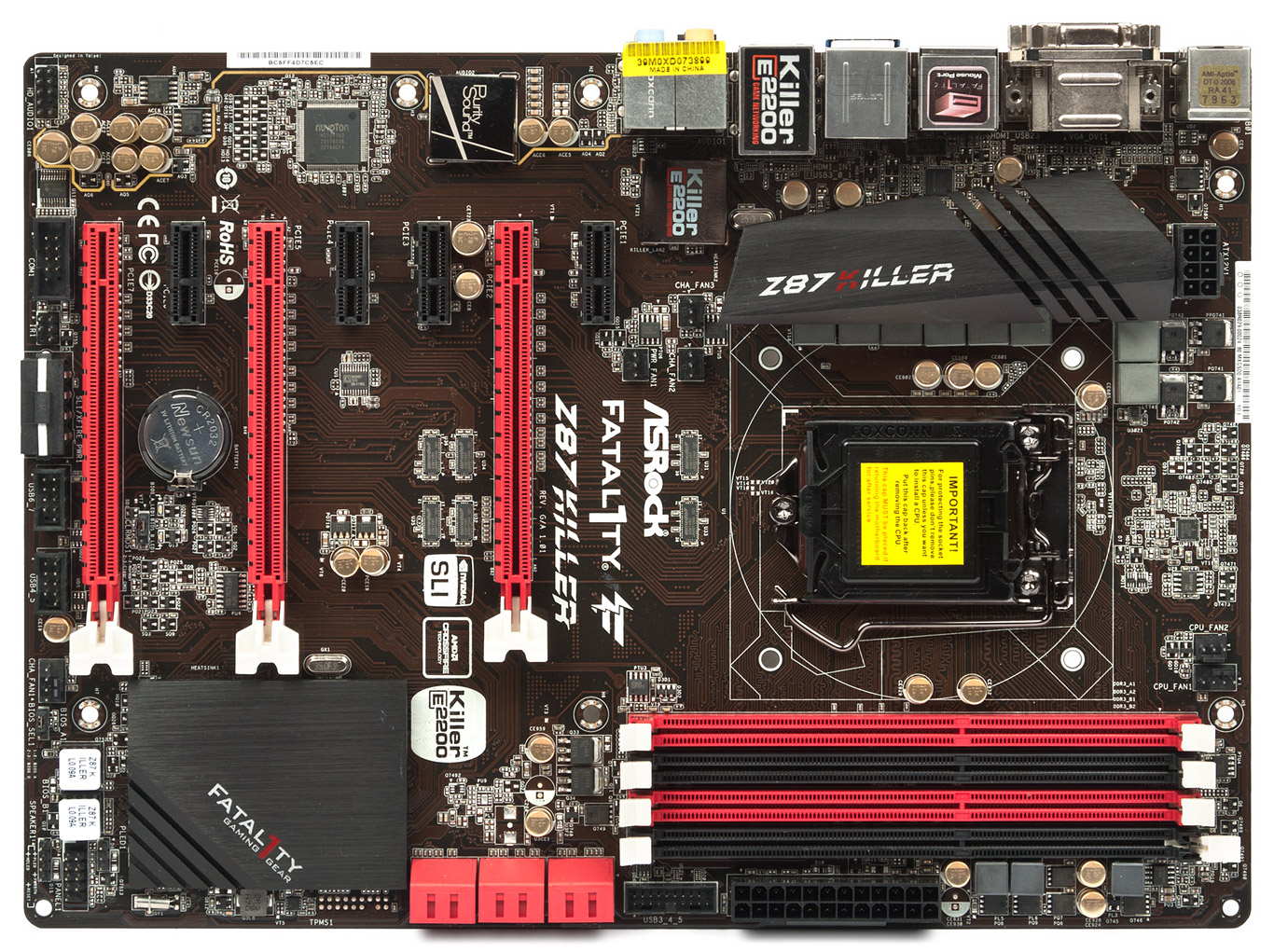

Если бы не темно-коричневый цвет текстолита, системную плату издалека можно принять за представительницу семейства Republic of Gamers компании ASUS. Такая «мимикрия» идет ASRock Fatal1ty Z87 Killer на пользу: удачное сочетание красных и черных разъемов выглядит симпатично, а отказ от использования радиаторов в форме черепов и прочих боеприпасов придает новинке серьезность. Модель выполнена в форм-факторе «зауженный» АТХ, её размеры составляют 305x218 мм. В итоге, нижний край платы будет не зафиксированным, так что следует соблюдать осторожность при монтаже модулей ОЗУ и разъема питания.

ASRock Fatal1ty Z87 Killer

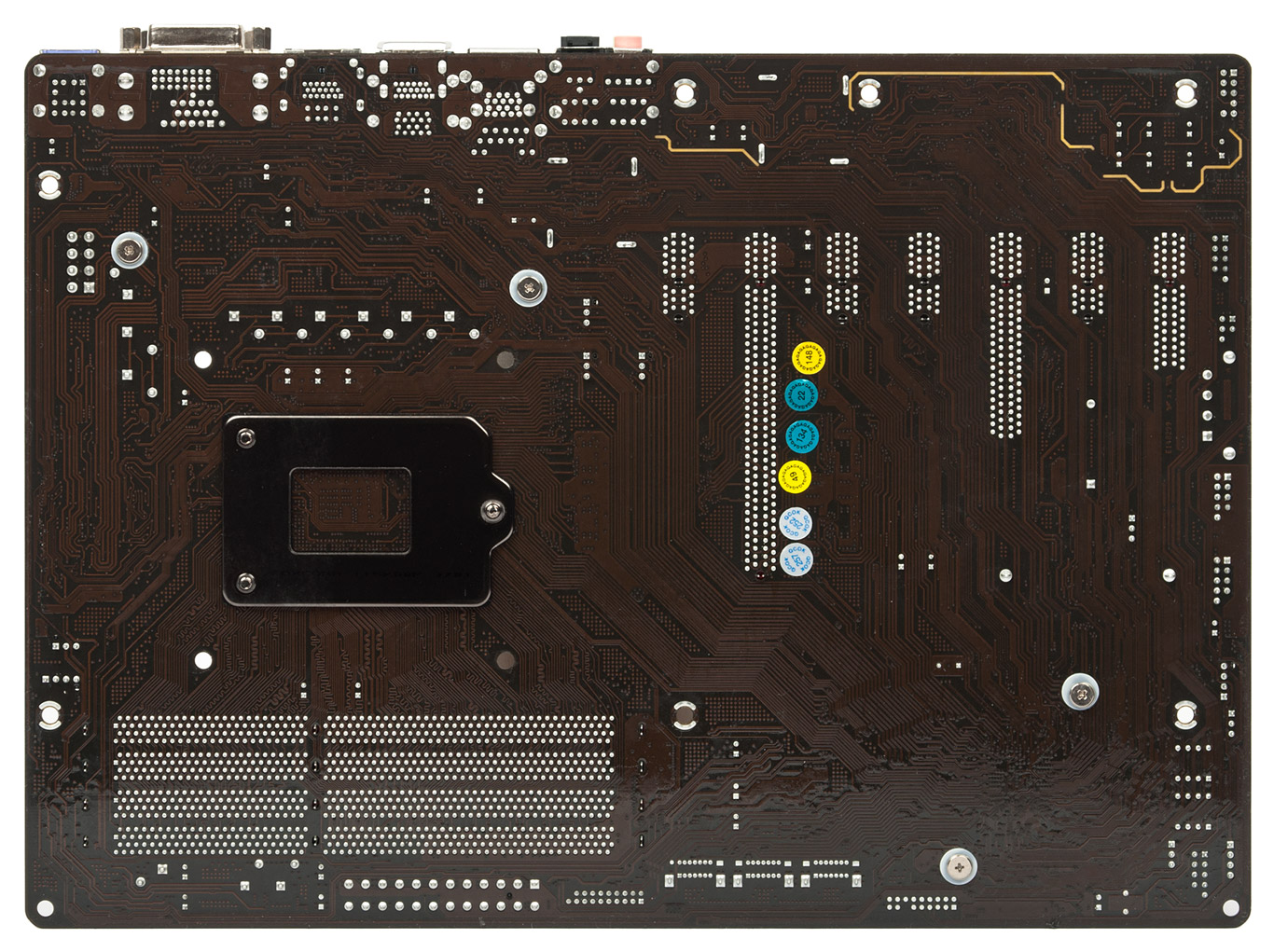

Электронные компоненты с обратной стороны РСВ отсутствуют, а значит, ничто не помешает установке кулеров с крупными усилительными пластинами.

ASRock Fatal1ty Z87 Killer

Материнская плата оснащена четырьмя разъемами DIMM для установки модулей ОЗУ стандарта DDR3 суммарным объемом до 32 ГБ, в разгоне поддерживается частота до 3050 МГц и выше. Для работы с графическими ускорителями у Fatal1ty Z87 Killer есть три слота PCI Express 3.0 x16. Все они подключены к процессорному контроллеру PCI-E и могут работать в режимах «х16+х0+х0», «х8+х8+х0» или «х8+х4+х4», что дает возможность организовывать конфигурации AMD CrossFireX и NVIDIA SLI.

ASRock Fatal1ty Z87 Killer

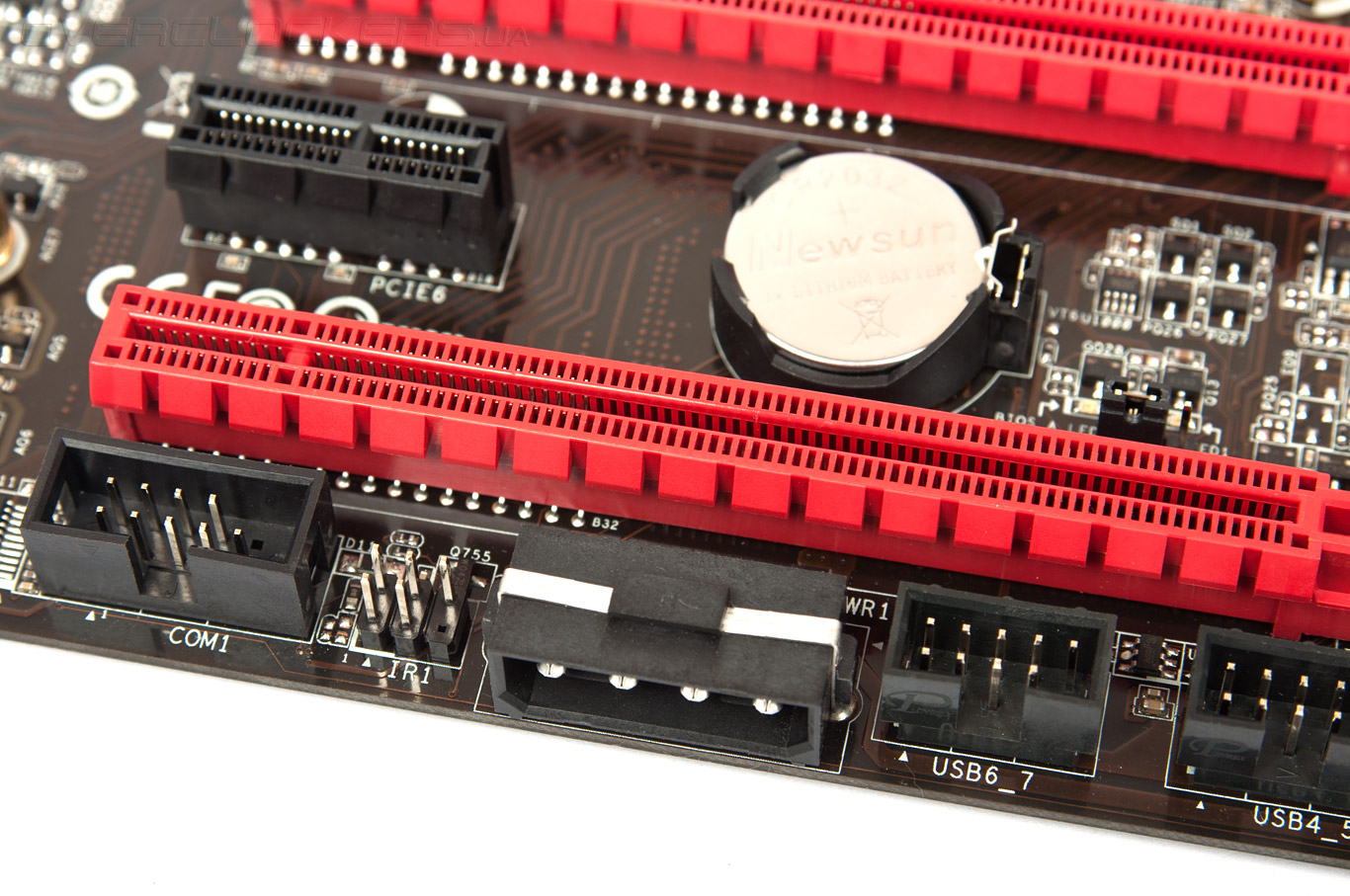

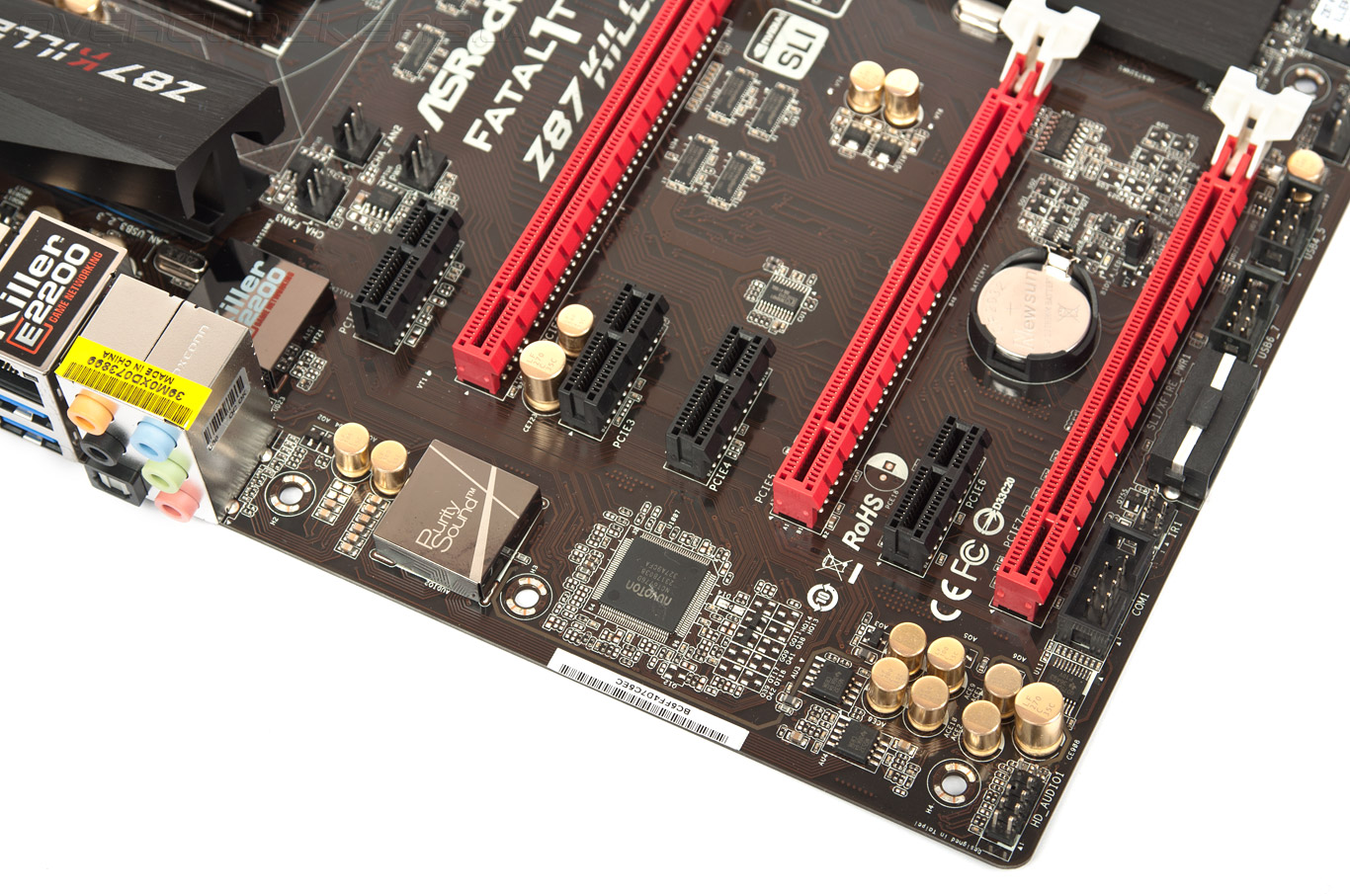

Для установки плат расширения предназначены четыре порта PCI Express 2.0 x1, а в случае использования двух и более видеокарт производитель рекомендует подключать дополнительное питание к четырехконтактному разъему «молекс», расположенному рядом с нижним портом PCI-E x16.

ASRock Fatal1ty Z87 Killer

Увы, новинка лишена атрибутики оверклокерских продуктов, таких как индикатор кодов POST, аппаратные кнопки или разъем для измерения напряжения. Зато, Fatal1ty Z87 Killer оснащена парой микросхем с прошивкой, и, в случае сбоя одной из них системная плата гарантированно сохранит работоспособность.

ASRock Fatal1ty Z87 Killer

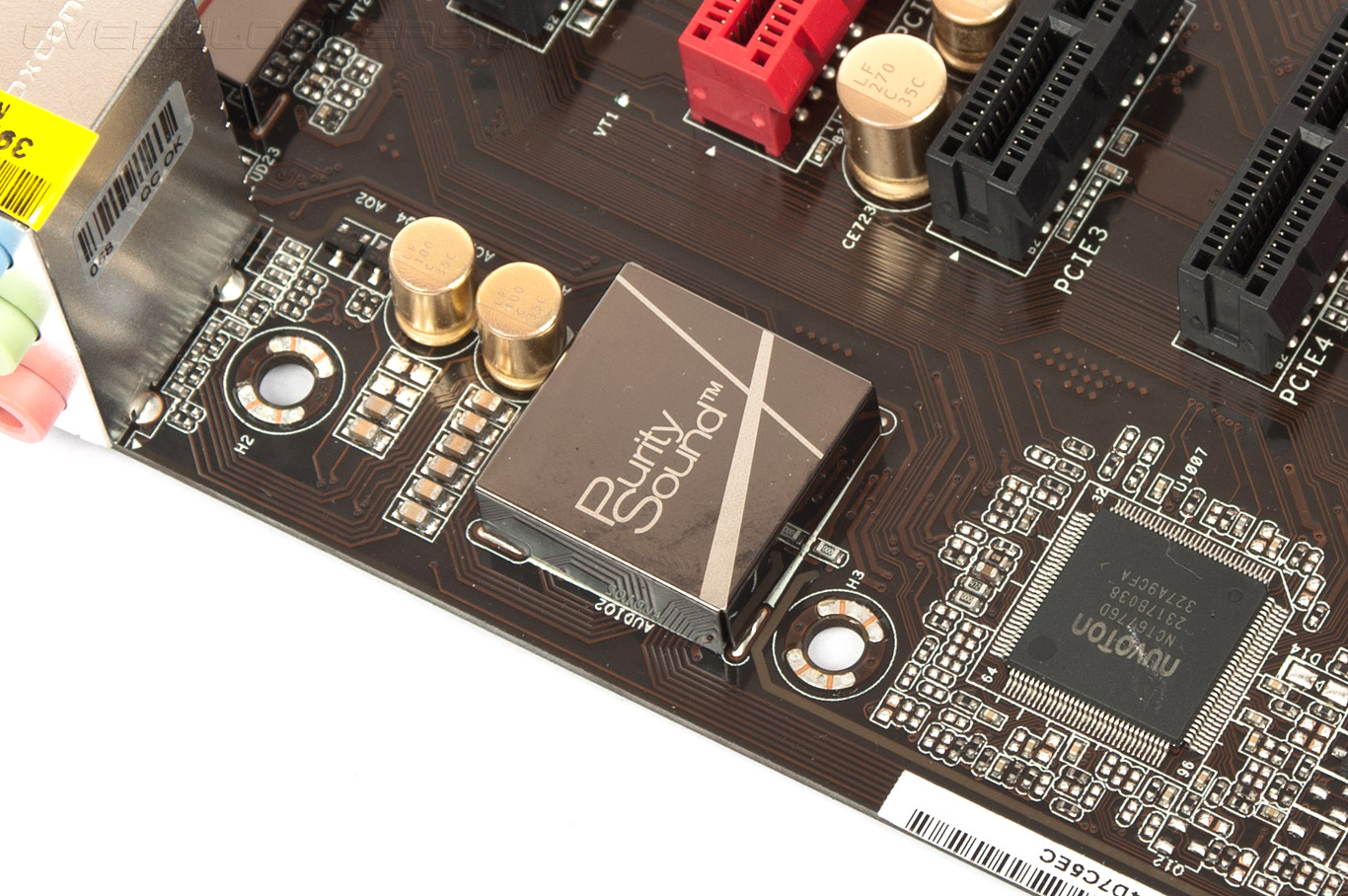

Для подключения дисковых накопителей героиня сегодняшнего обзора располагает шестью чипсетными портами SATA 6 Гбит/с. Использование чипсета Intel Z87 обеспечивает поддержку технологии кэширования Intel SRT и организацию RAID-массивов различных уровней. Подсистема USB базируется исключительно на возможностях системной логики: по четыре канала USB 2.0 и USB 3.0 выведены на заднюю панель, а оставшиеся выполнены в виде внутренних разъемов. Интегрированный звуковой адаптер Purity Sound заслуживает отдельного внимания. В его основе лежит качественный 7.1 HD-аудиокодек Realtek ALC1150, работающий в паре с операционными усилителями NE5532 производства Texas Instruments, которые обеспечивают работу со стереогарнитурами с внутренним сопротивлением до 600 Ом, а сама аудиоподсистема отделена от остальной части материнской платы изолирующим зазором в проводниках.

ASRock Fatal1ty Z87 Killer

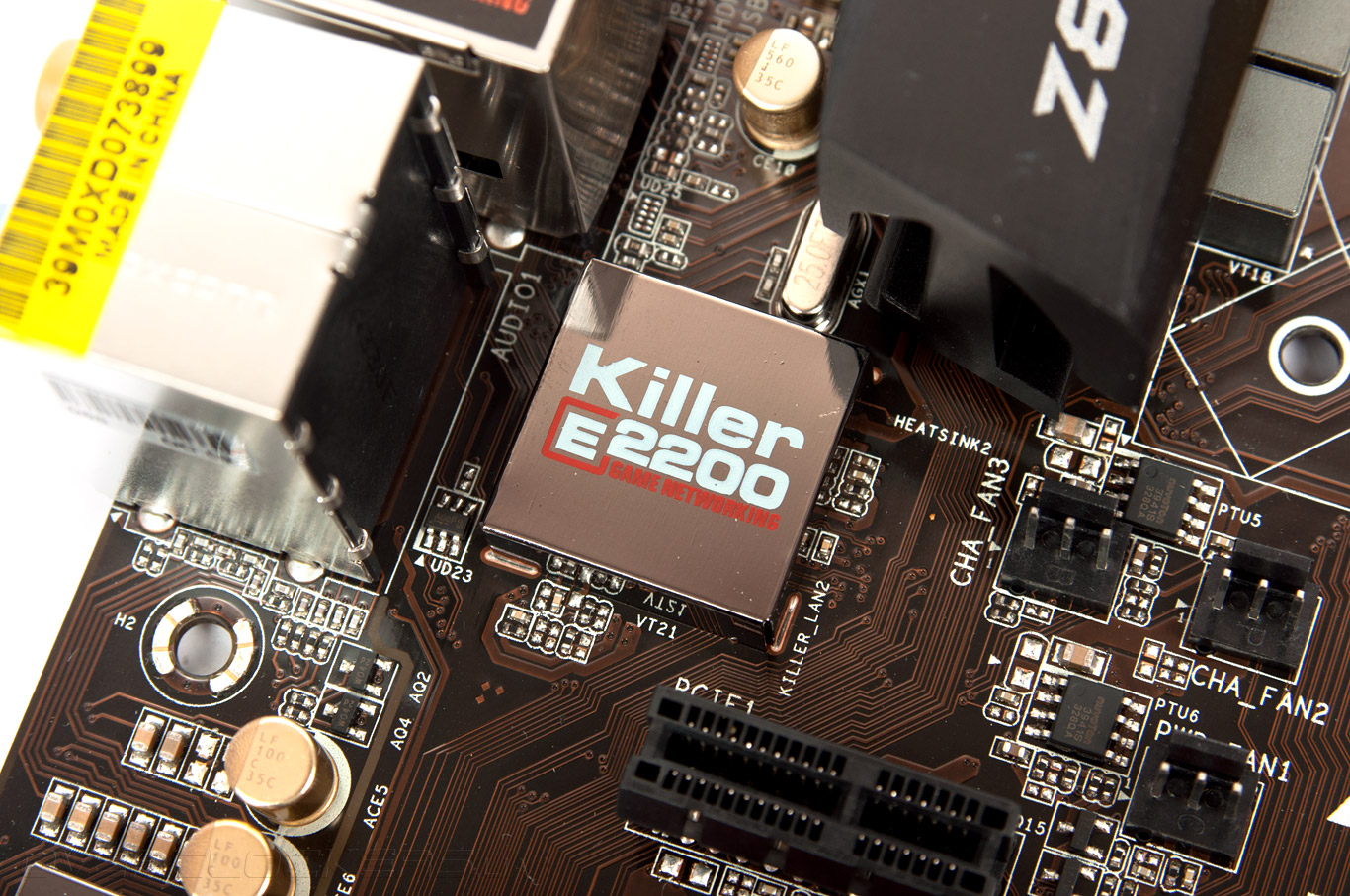

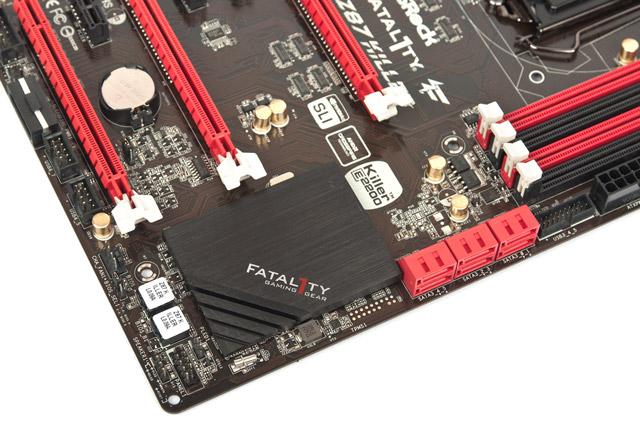

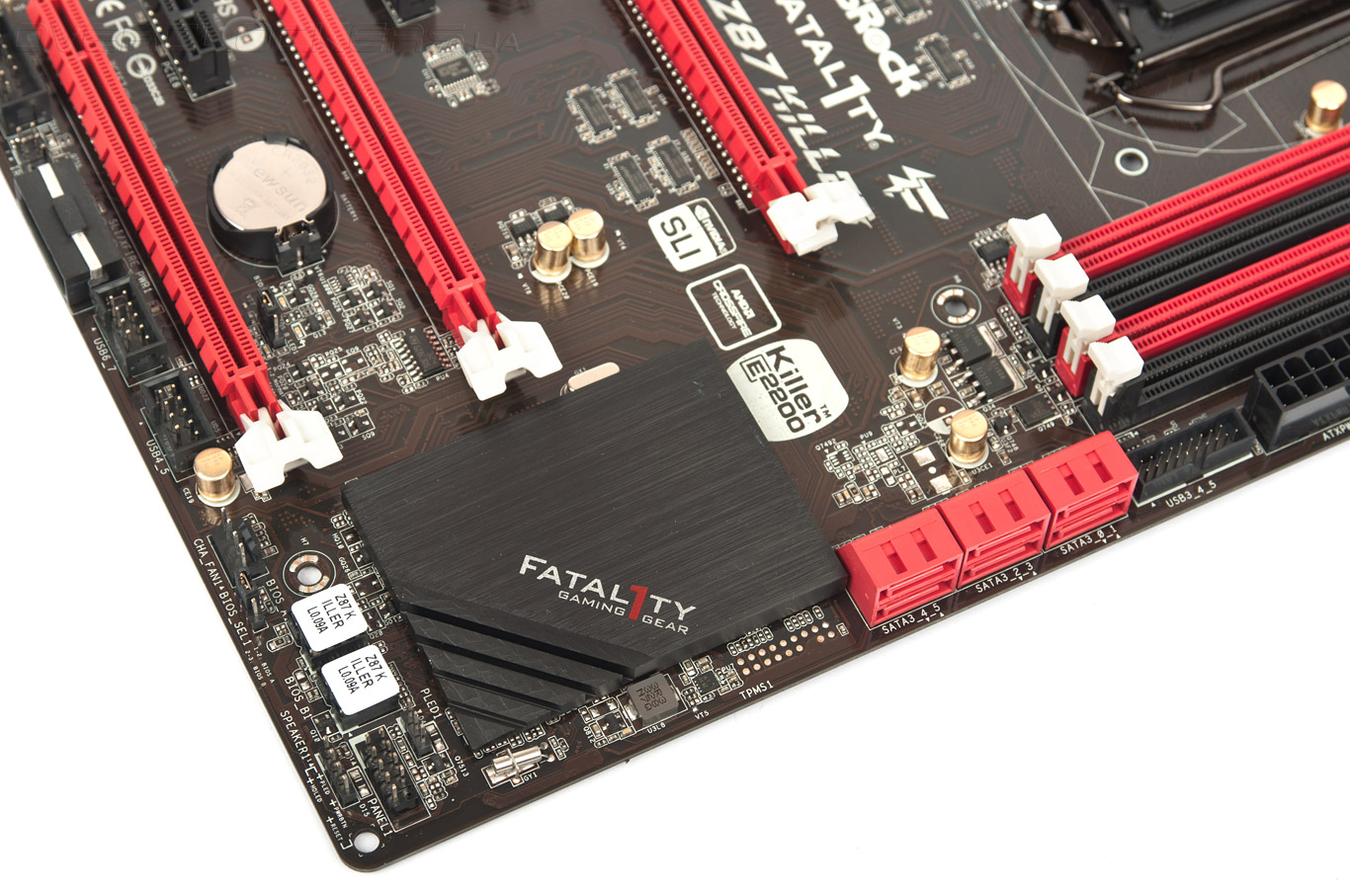

Сетевая подсистема новинки базируется на контроллере Killer E2200 от компании Qualcomm Atheros, который обеспечивает поддержку Gigabit Ethernet и управление полосой пропускания в зависимости от типа трафика. Эти меры препятствуют возникновению «лагов» во время онлайн сражений. Инженеры ASRock снабдили сетевой контроллер кожухом, скорее всего, для пущей солидности.

ASRock Fatal1ty Z87 Killer

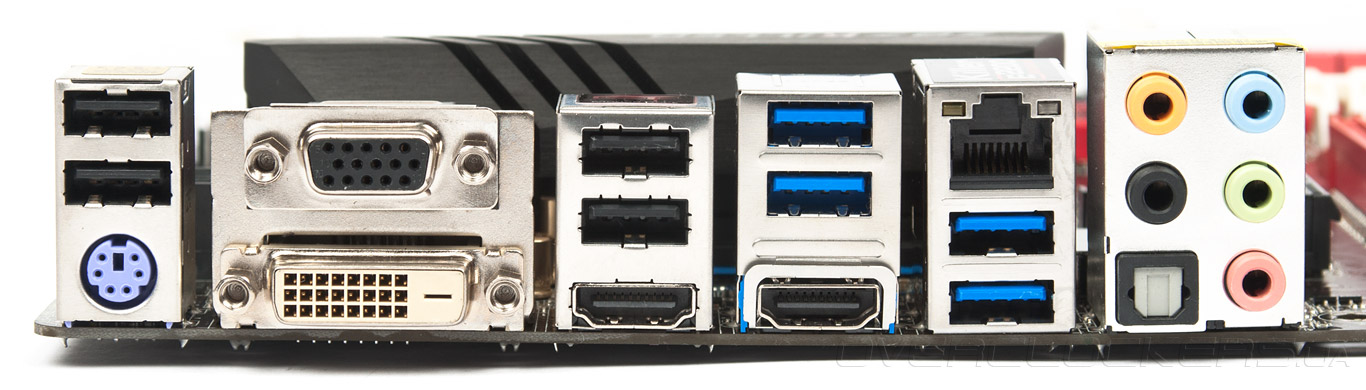

В итоге, на задней панели ASRock Fatal1ty Z87 Killer расположены:
  • комбинированный порт PS/2;
  • по четыре разъема USB 2.0 и USB 3.0;
  • видеовыходы D-Sub, DVI-D и HDMI;
  • порт HDMI-In;
  • оптический выход S/PDIF;
  • сетевая розетка RJ-45;
  • пять аналоговых аудиовыходов.
ASRock Fatal1ty Z87 Killer

Увы, материнская плата лишена поддержки беспроводных сетей, а про интерфейс Thunderbolt для недорогой модели приходится лишь мечтать. Интересной особенностью новинки является наличие порта HDMI-In. С его помощью можно выводить изображение с игровых консолей или мобильных устройств на монитор, не прибегая к переключению сигнальных кабелей.

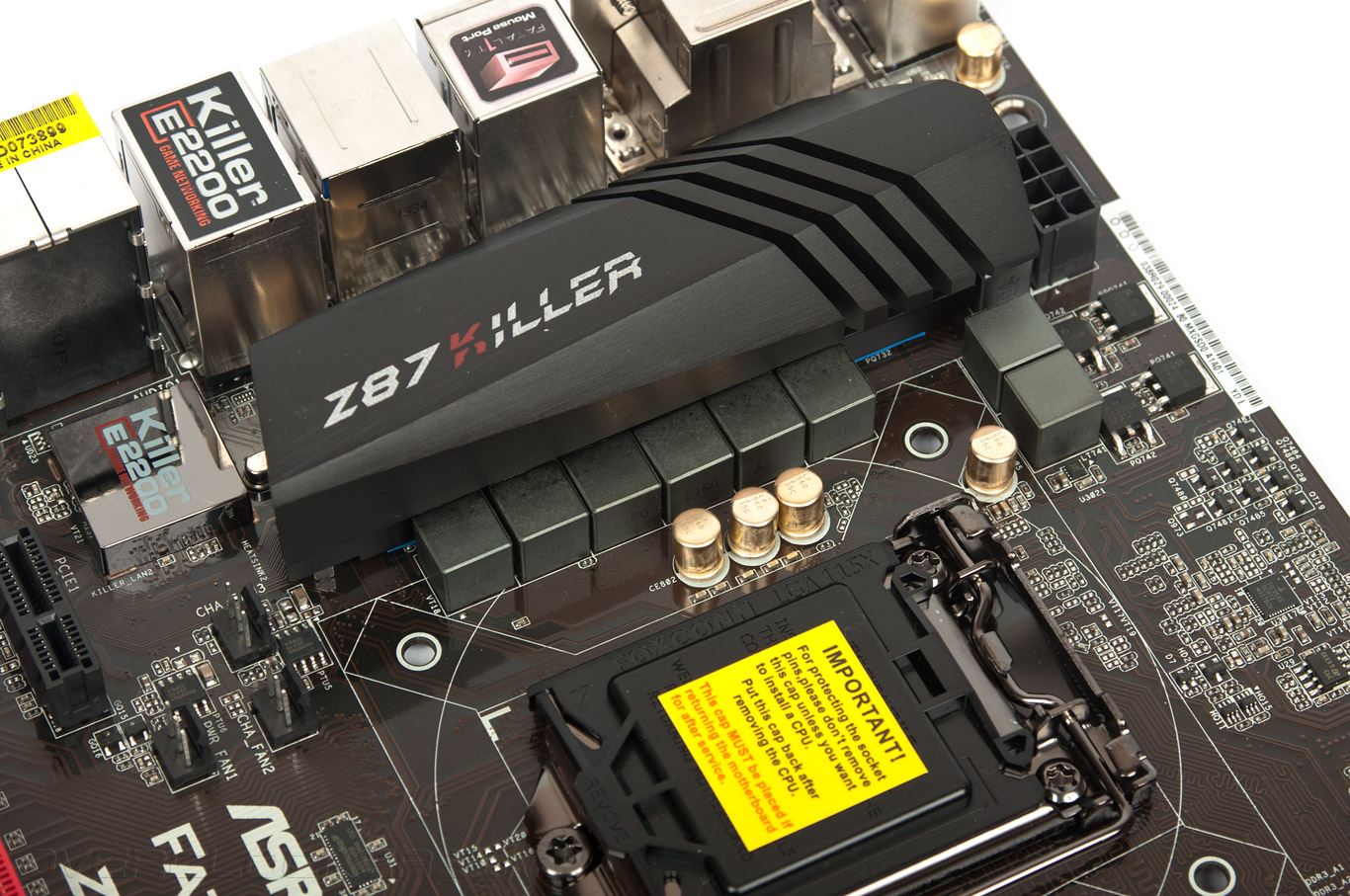

Система охлаждения Fatal1ty Z87 Killer состоит из пары радиаторов, а для подключения вентиляторов служат шесть разъемов, два их которых — четырехконтактные с поддержкой управления скоростью вращения посредством ШИМ. Для отвода тепла от VRM центрального процессора используется конструкция из легкого сплава, эффективности которой достаточно как для работы штатном режиме, так и для умеренного разгона.

ASRock Fatal1ty Z87 Killer

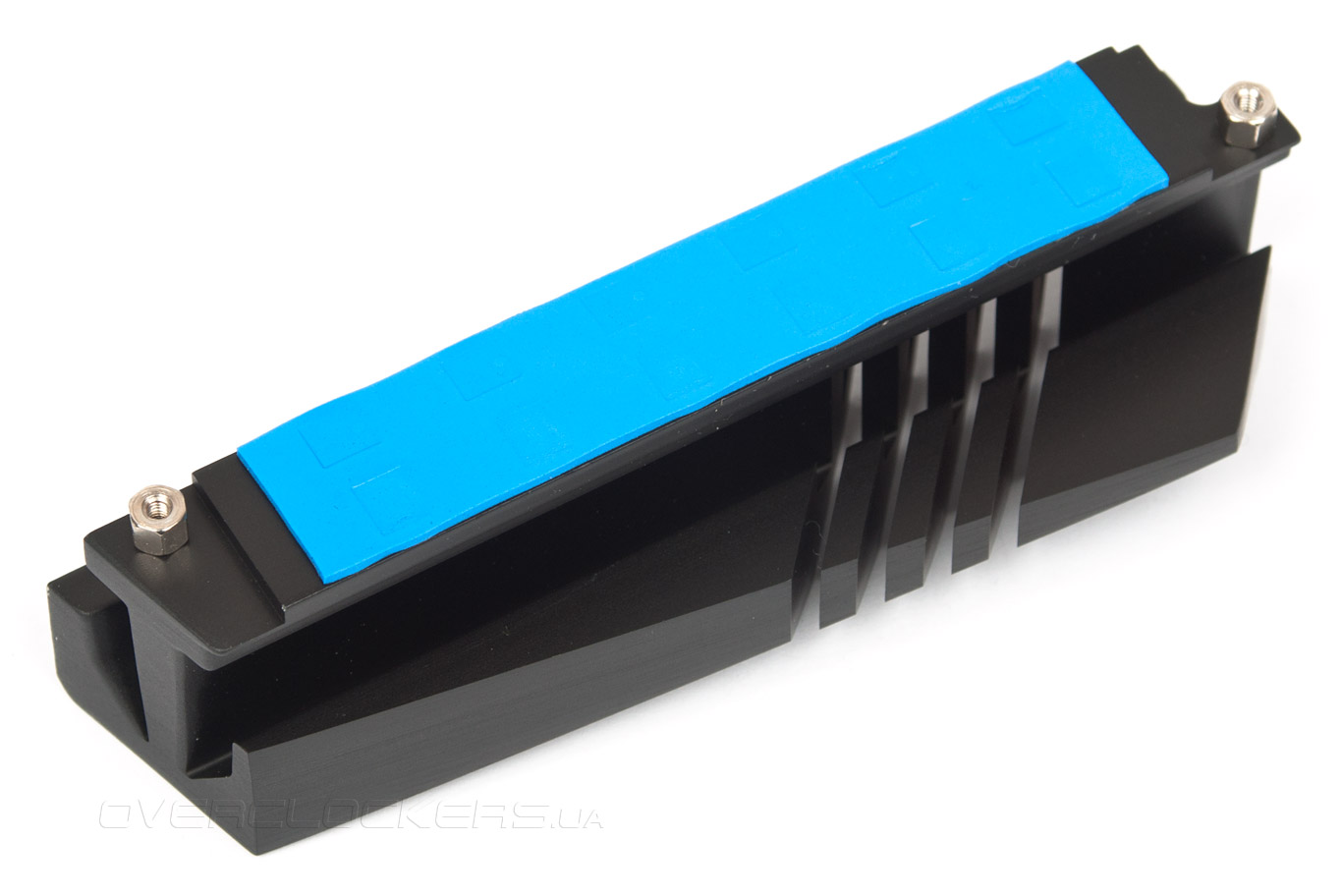

Для надежного прижима применено винтовое крепление, а передачу тепла от силовых элементов обеспечивает прокладка из ярко-синего пластичного материала.

ASRock Fatal1ty Z87 Killer

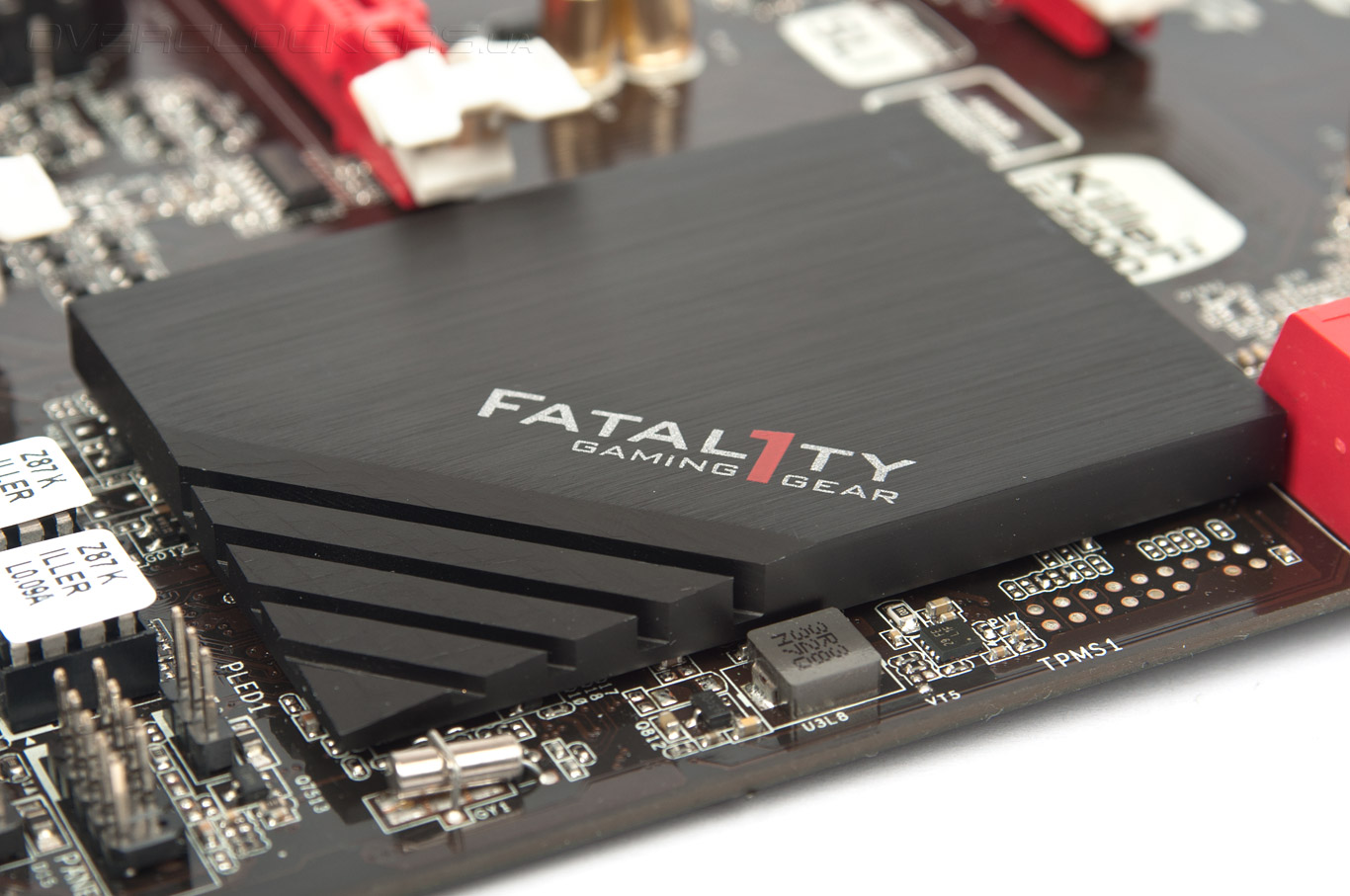

За охлаждение микросхемы системной логики отвечает небольшой плоский радиатор, который оставался едва теплым на протяжении всего цикла тестирования.

ASRock Fatal1ty Z87 Killer

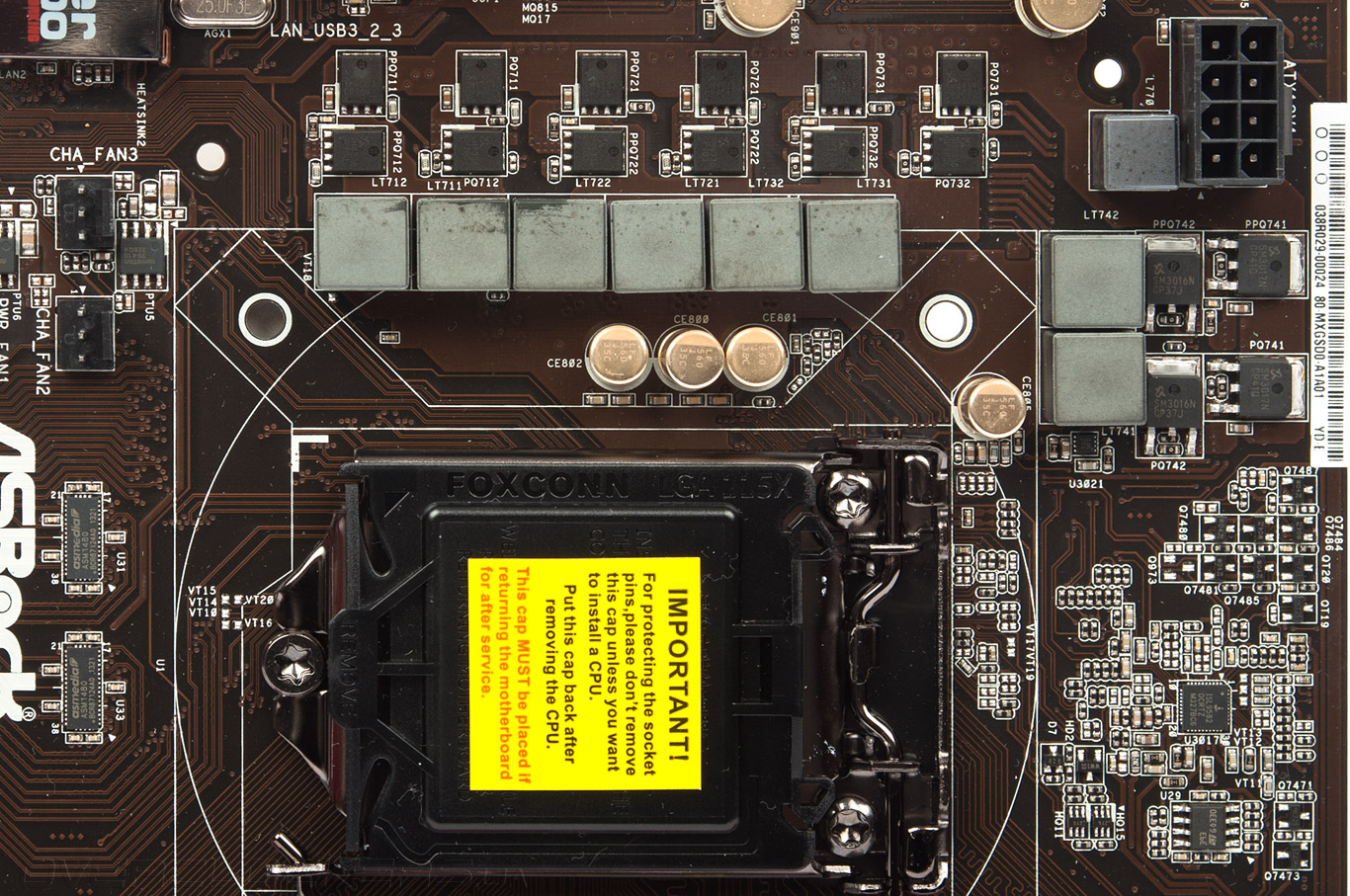

Силовая подсистема материнской платы выполнена по восьмиканальной схеме. В фазах VRM использованы классические дискретные элементы — полевые транзисторы с низким сопротивлением открытого канала. Питание подается посредством восьмиконтактного разъема EPS12V, а управляется преобразователь напряжения четырехканальным цифровым ШИМ-контроллером ISL9582 компании Intersil.

ASRock Fatal1ty Z87 Killer

На фоне конкурентов, оснащающих свои системные платы VRM с 16 и более фазами, подсистема питания ASRock Fatal1ty Z87 Killer выглядит достаточно скромно. Хватит ли ее запаса прочности в разгоне — мы с вами узнаем совсем скоро, а пока, предлагаем ознакомиться с возможностями UEFI Setup и комплектным ПО новинки.
