Обзор материнской платы ASRock Fatal1ty B85 Killer. Сравнение решений на основе B85 и Z87 в режиме максимального разгона CPU и DRAM

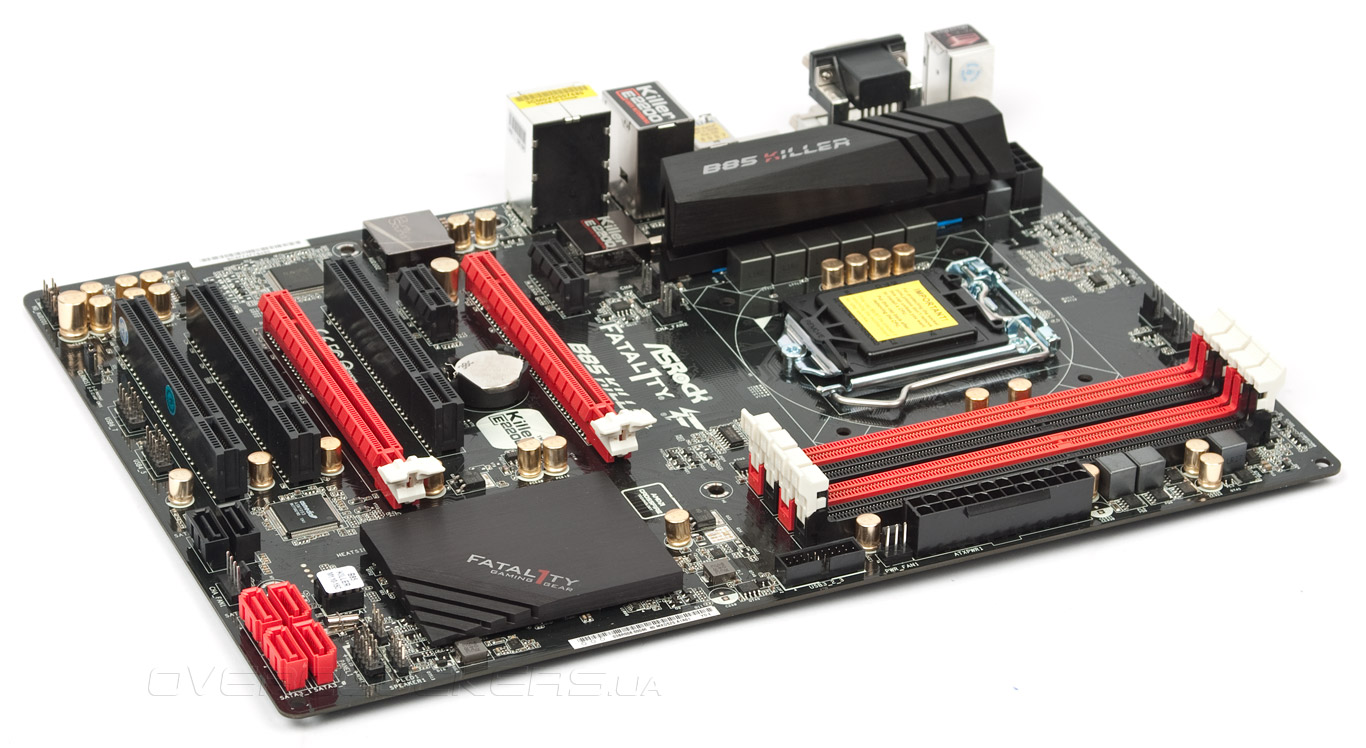

Мы продолжаем знакомиться с новинками на рынке системных плат. Сегодня особый интерес производителей вызывает сегмент устройств игровой направленности, где одна за другой появляются новые модели. Компания ASRock не стала обходить стороной стремительный рост популярности сетевых адаптеров Qualcomm Atheros серии Killer и презентовала новую ветвь игровых решений, фигурирующих под бренд-неймом Fatal1ty. Новообразованное семейство носит вполне логичное название Fatal1ty Killer и на момент написания обзора насчитывает всего четыре устройства, охватывающие самые актуальные платформы — LGA 1150, FM2+ и AM3+.

В конце 2013 года у нас в лаборатории побывала модель Fatal1ty Z87 Killer, которая тогда оставила о себе лишь положительные впечатления. Fatal1ty B85 Killer представляет собой самое дешёвое устройство из этого немногочисленного списка. Более того, с оглядкой на ближайших соперников её стоимость (ниже границы $100) оказывается вне конкуренции. За эту сумму покупатель получает полноформатный продукт, обладающий не только современным сетевым адаптером, здесь также не обошли вниманием и фирменный подход к реализации звуковой составляющей — Purity Sound. И это ещё не всё, шестифазный преобразователь напряжения питания ЦП призван помочь энтузиастам попытать счастья в разгоне своего экземпляра процессора семейства Intel Haswell.

ASRock Fatal1ty B85 Killer

В то же время никаких дополнительных контроллеров здесь нет, но сходу записывать это в недостатки нельзя, ведь возможностей системной логики Intel B85 целиком достаточно для современного мультимедийного ПК. Говоря об отсутствии дополнительных контроллеров не стоит упускать из вида три гнезда PCI, реализованных средствами ASMedia ASM1083.


Характеристики

Модель ASRock Fatal1ty B85 Killer
Чипсет Intel B85
Процессорный разъем Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600, максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI 3 (ASM1083)
Встроенное видеоядро Intel HD Graphics/4600/P4600
Видеоразъемы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 6 (2x 4pin, 4x 3pin)
Порты PS/2 1 (клавиатура/мышь)
Порты USB 4 х 3.0 (2 разъёма на задней панели, B85)
8 x 2.0 (4 разъёма на задней панели, B85)
Serial ATA 4 x SATA 6 Гбит/с (B85), 2 x SATA 3 Гбит/с (B85)
RAID
Встроенный звук Realtek ALC1150 (7.1, Blu-ray Audio)
2x Texas Instruments NE5532
S/PDIF Оптический (выход)
Сетевые возможности Qualcomm Atheros Killer E2200 (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 218
Дополнительные возможности Фирменные программные решения ASRock в составе программного комплекса F-Stream: Key Master (написание макросов, Sniper Key) и Fatal1ty Mouse Port (изменение частоты опроса обособленного порта USB)


Упаковка и комплектация

Оформление коробок продукции серии Fatal1ty Killer выдержано в едином фирменном стиле, все отличия лежат лишь в указании используемых технологий, свойственных задействованному набору системной логики. Так, в «отместку» поддержки NVIDIA SLI у Fatal1ty Z87 Killer младший соплеменник обладает комплексом технологий Intel Small Business Advantage.

ASRock Fatal1ty B85 Killer

На обратной стороне также не произошло существенных изменений. Концептуальный стиль единый; обновилось фото продукта и соответствующая таблица с краткими характеристиками. Вместо описания фирменного решения HDMI-In теперь расположены пиктограммы, уведомляющие о цифровой подсистеме питания и распаянных конденсаторах японского производства.

ASRock Fatal1ty B85 Killer

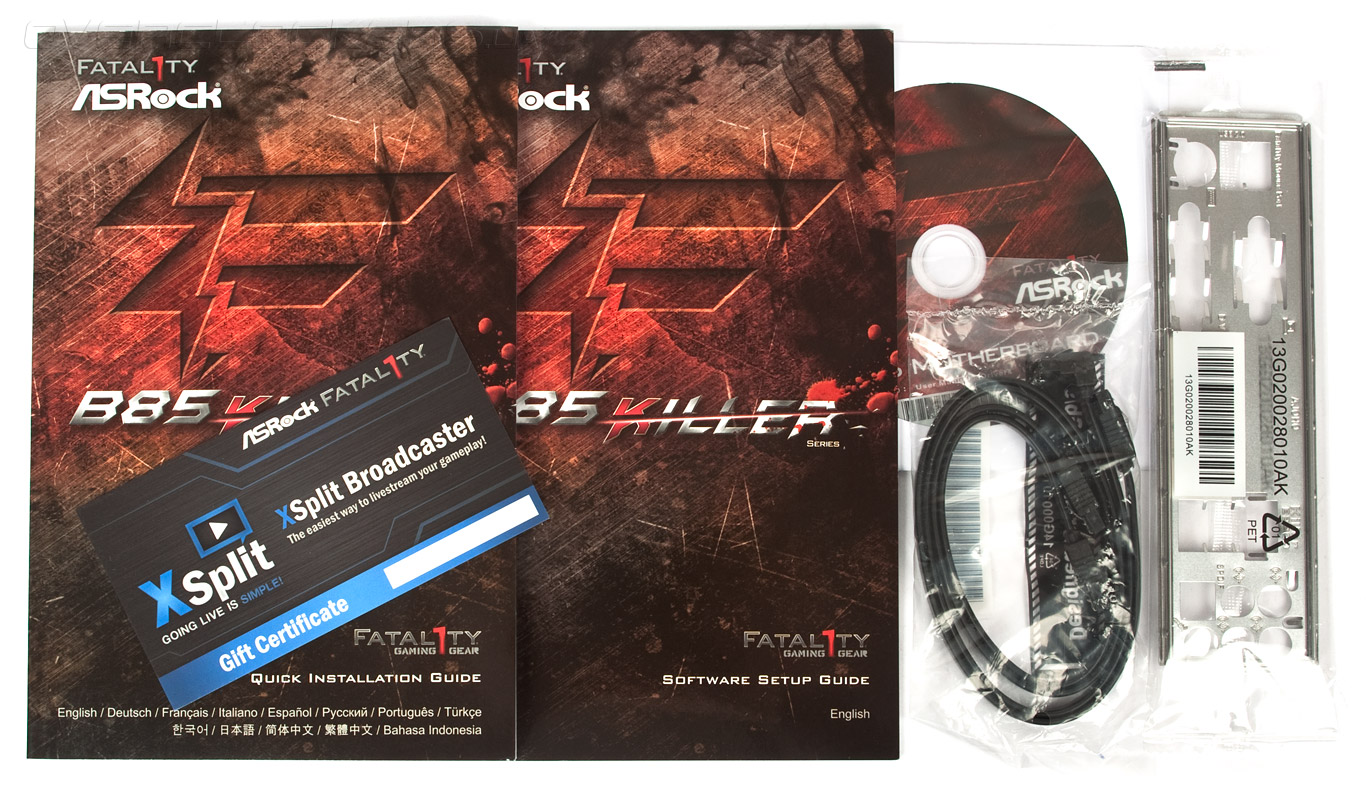

На гранях коробки можно найти рекомендации от нескольких известных киберспортивных команд и целых лиг. Внутри коробки, кроме системной платы, обнаружились:
  • многоязычное руководство пользователя, среди прочих языков наличествует и русский;
  • руководство по UEFI и F-Stream на английском языке;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • сертификат с 90-дневным ключом к программному продукту XSplit.
ASRock Fatal1ty B85 Killer

Совершенно скромный набор, который можно охарактеризовать как базовый. Лишь подарочный сертификат выделяет Fatal1ty B85 Killer среди прочих подобных решений.


Внешний вид

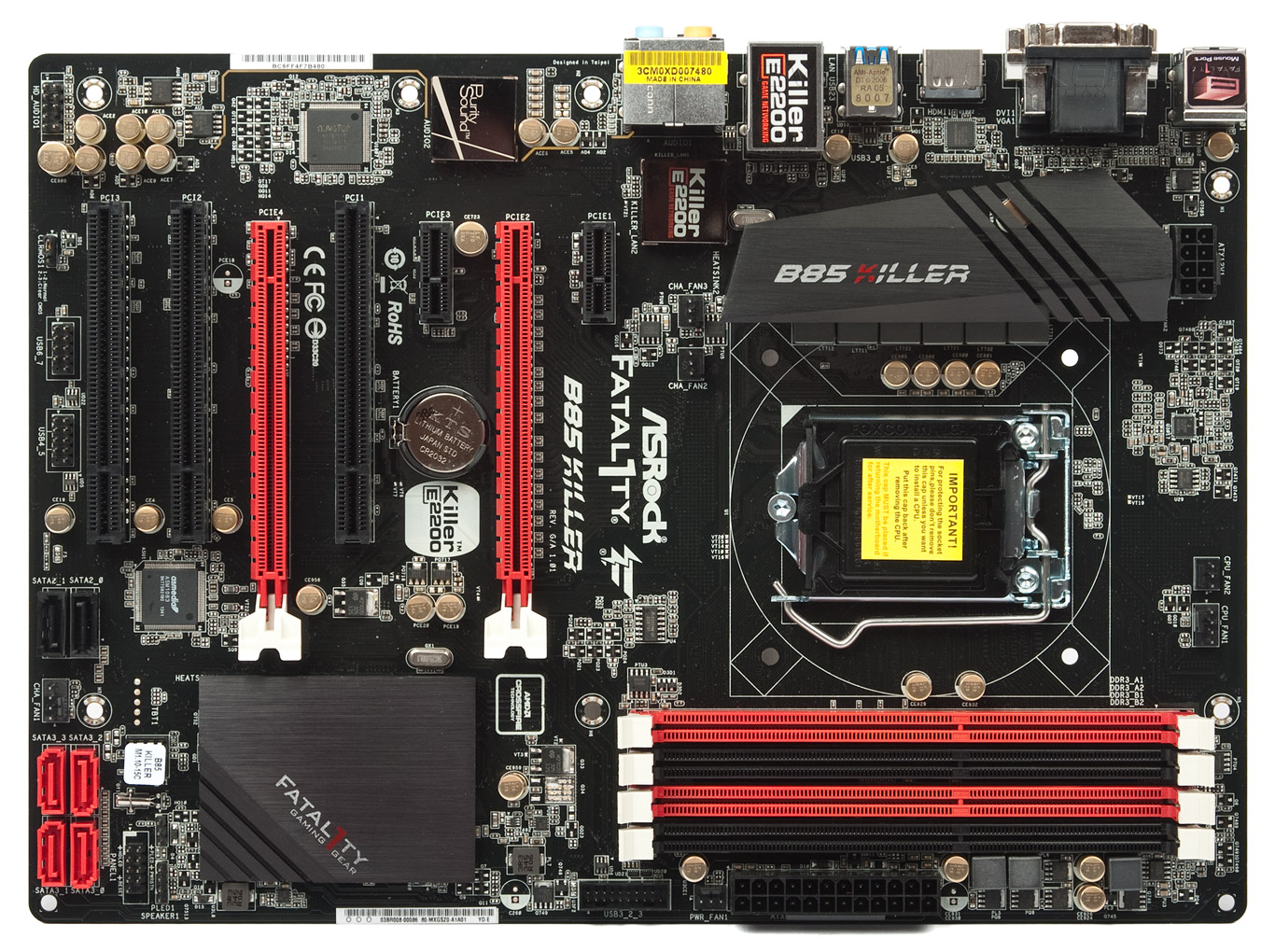

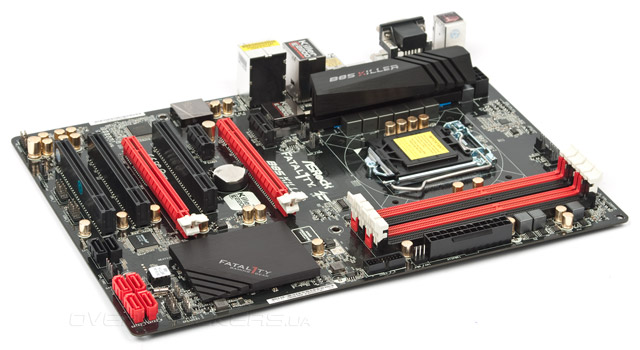

В целом, устройство во многом похоже на своего старшего товарища. Но есть и отличия. Кроме обретённой поддержи интерфейса PCI, здесь используется более простой способ подключения устройств SATA, вместо двух ПЗУ-микросхем теперь наличествует лишь одна, а ещё был упрощён модуль VRM.

ASRock Fatal1ty B85 Killer

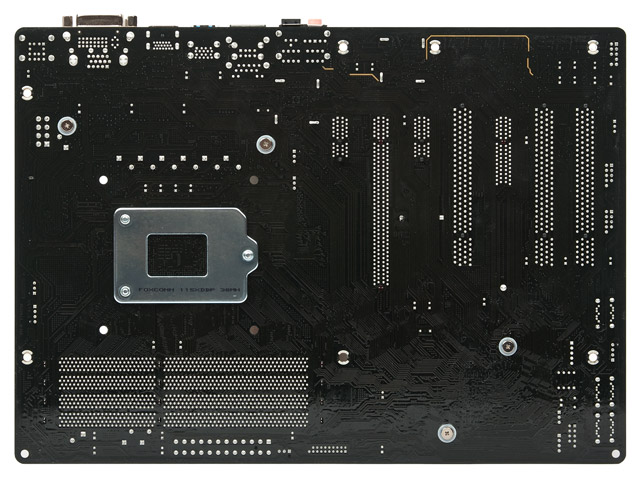

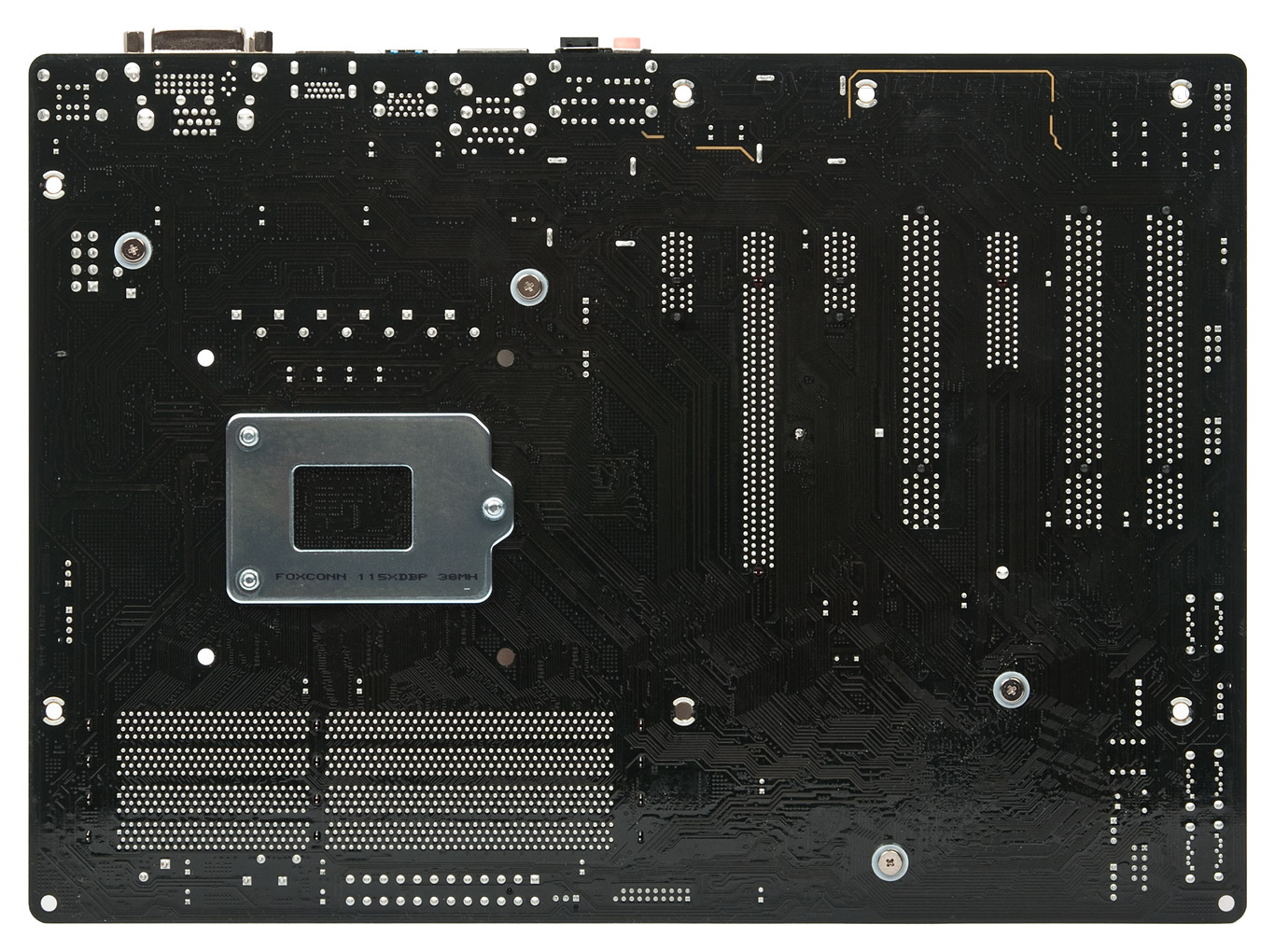

Обратная часть платы отличается отсутствием каких-либо компонентов, в частности и в зоне монтажа усилительной пластины охладителя ЦП. Радиаторы используют надёжное винтовое крепление. В этом ещё раз прослеживается их взаимное родство.

ASRock Fatal1ty B85 Killer

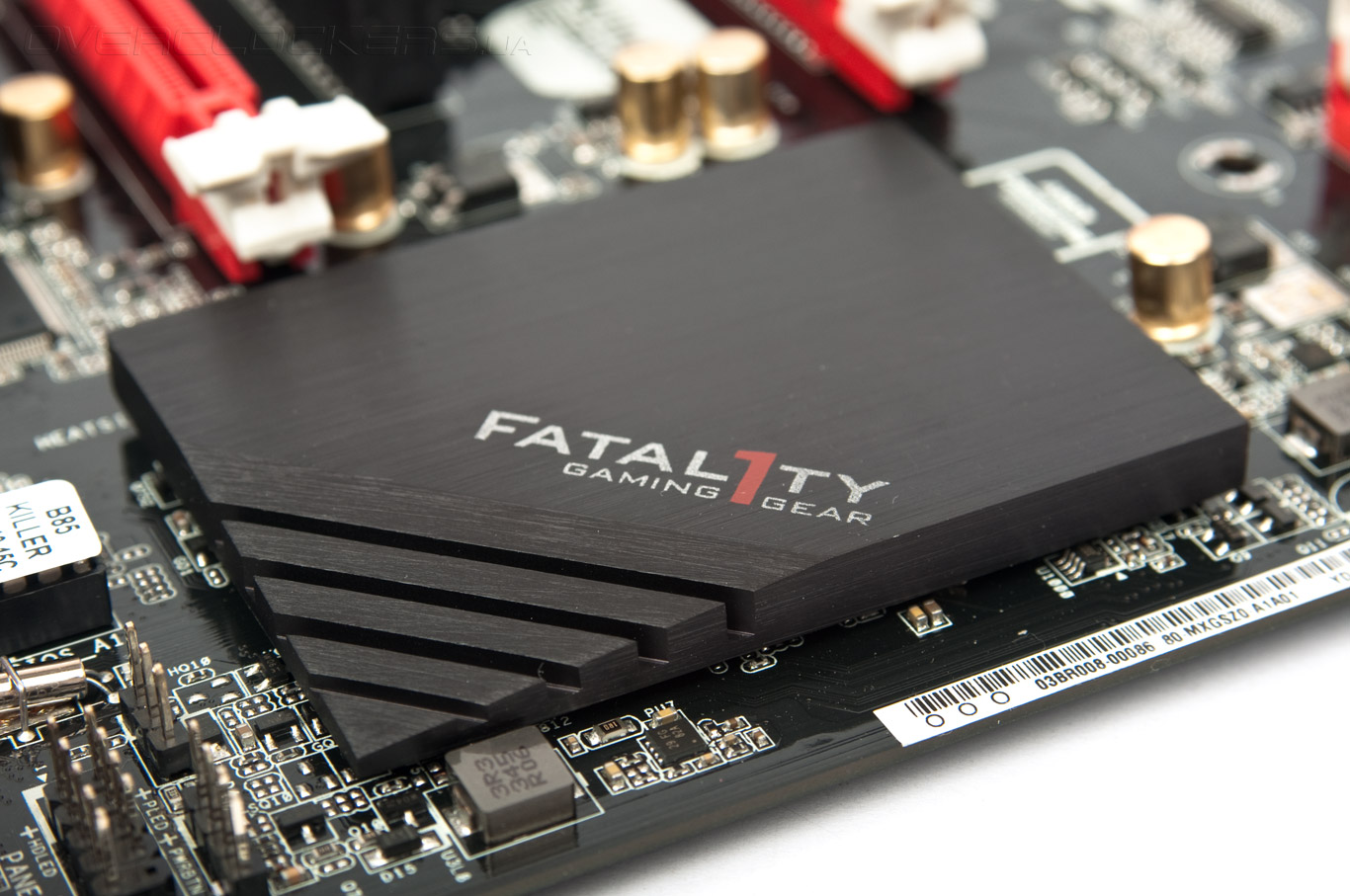

Охладитель чипсета также идентичен. Он изготовлен из легкосплавного материала, а контакт с поверхностью кристалла происходит через термопрокладку. С рабочей температурой проблем не возникло, ведь с нравом B85 совладал намного более скромный экземпляр.

ASRock Fatal1ty B85 Killer

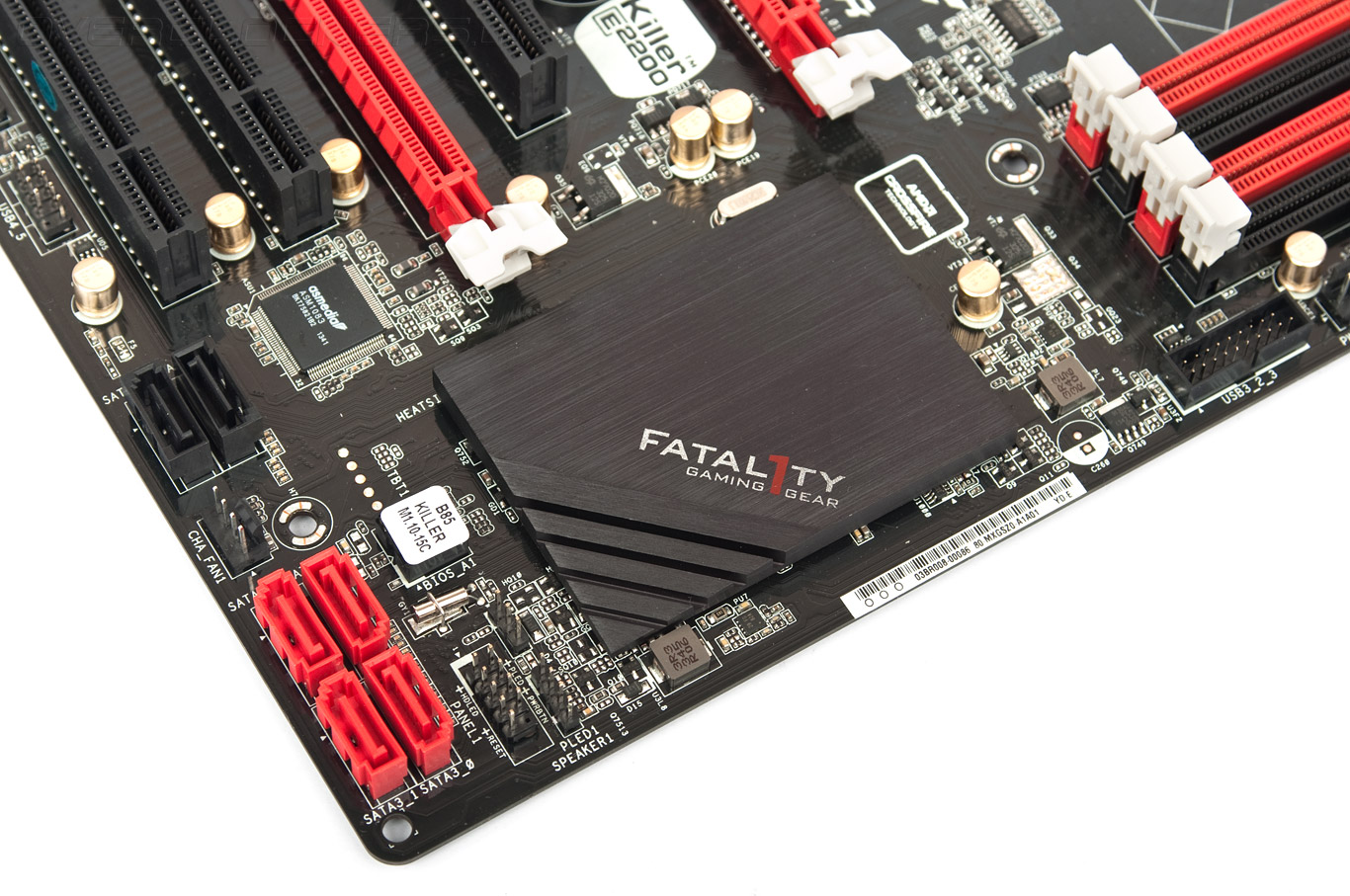

Несмотря на недостающие в ширине 26 мм, доступ к элементам подключения кабелей SATA и управляющих корпусных кнопок и индикаторов выполнен весьма удобно, к тому же все они снабжены понятными, рядом расположенными подписями.

ASRock Fatal1ty B85 Killer

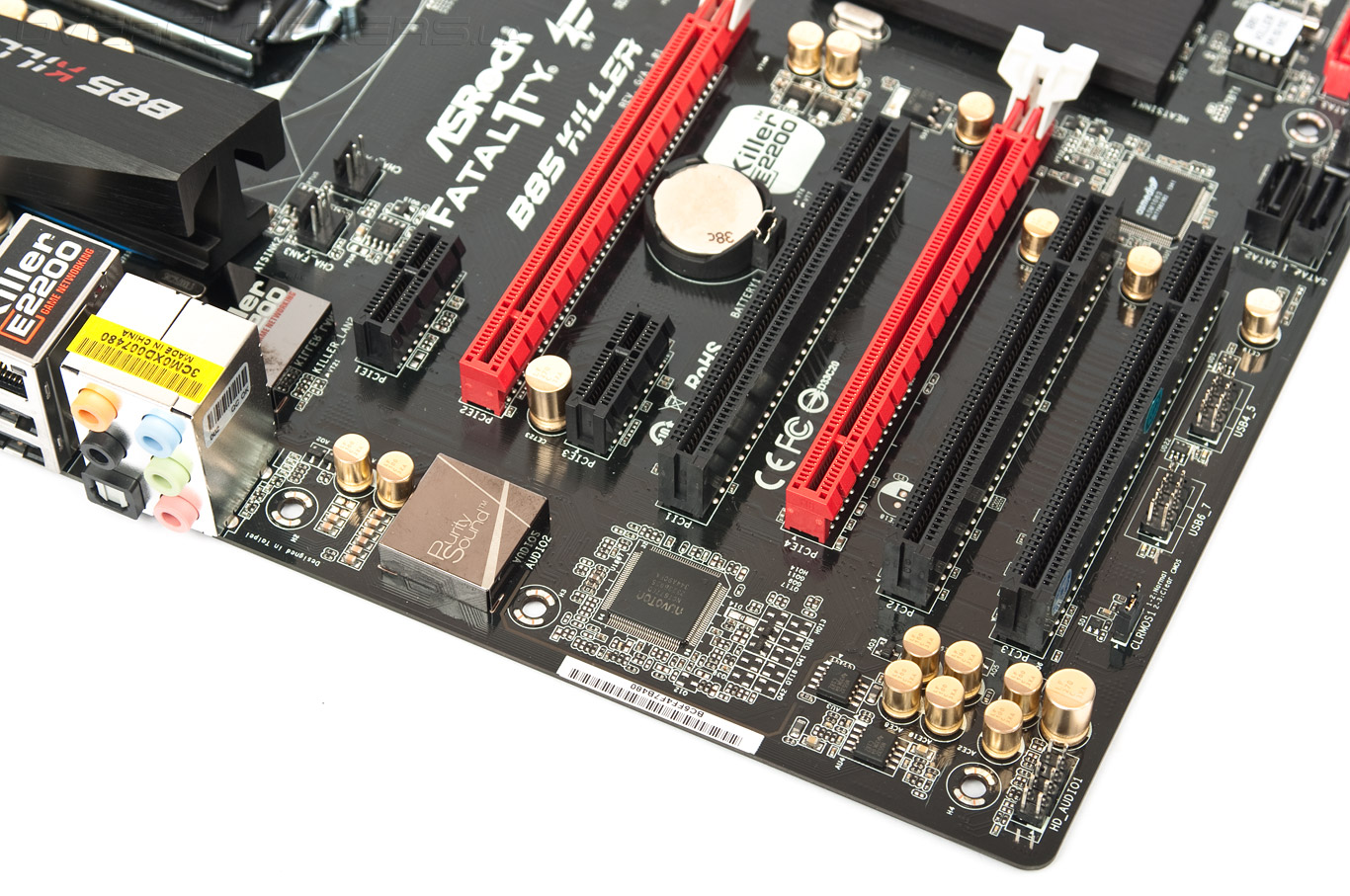

Немного необычно размещена группа контактов для сброса настроек CMOS. Доступ к ней может быть затруднён в не самых просторных корпусах. Колодки для подключения системных охладителей смещены к зоне VRM, что тоже может создать проблемы при использовании габаритных систем охлаждения.

ASRock Fatal1ty B85 Killer

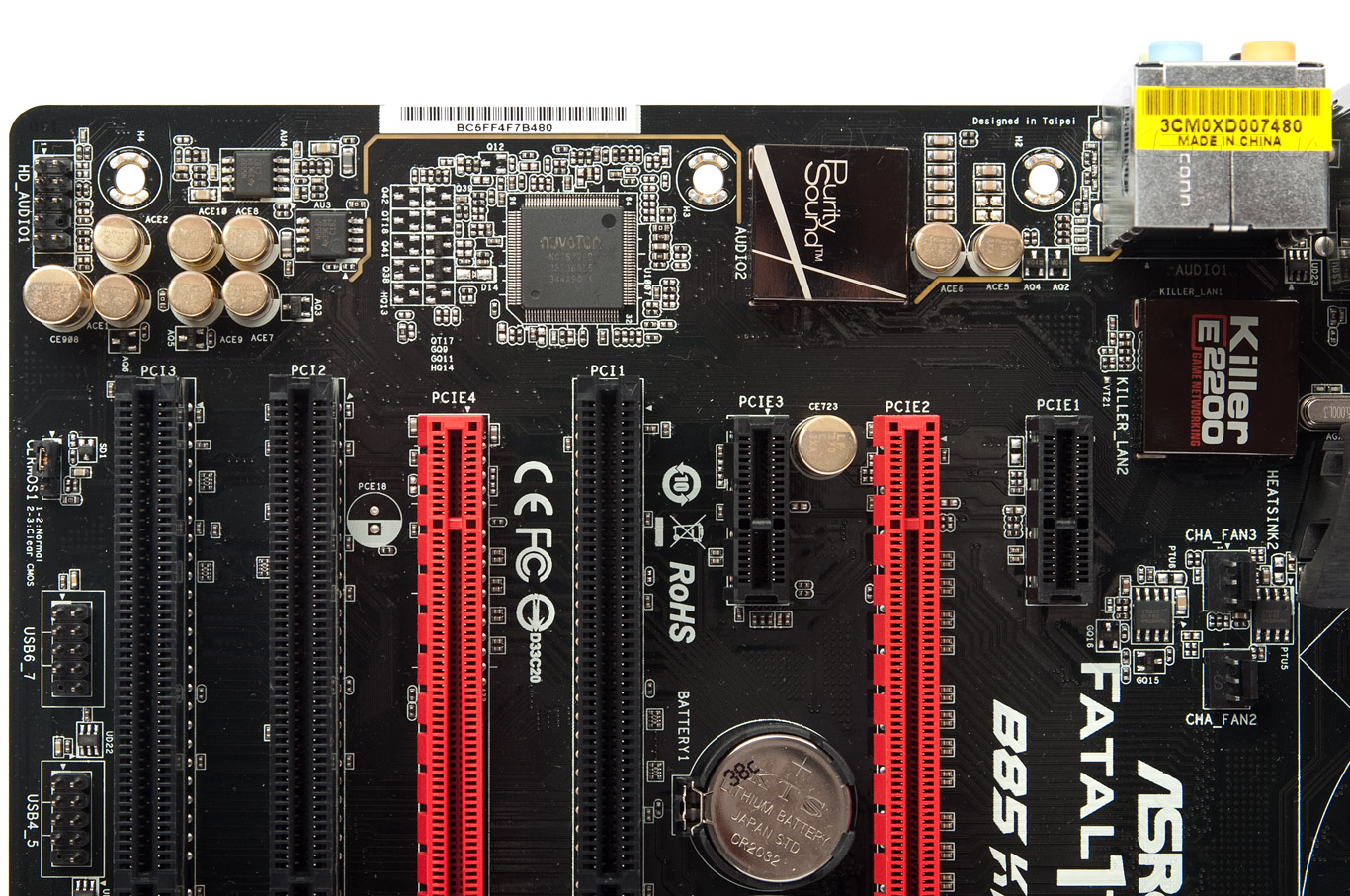

Весь комплекс мер в рамках реализации технологии Purity Sound реализован сполна, но по факту осмотра некоторые моменты выполнены явно для проформы, то есть похуже, чем у Fatal1ty Z87 Killer.

ASRock Fatal1ty B85 Killer

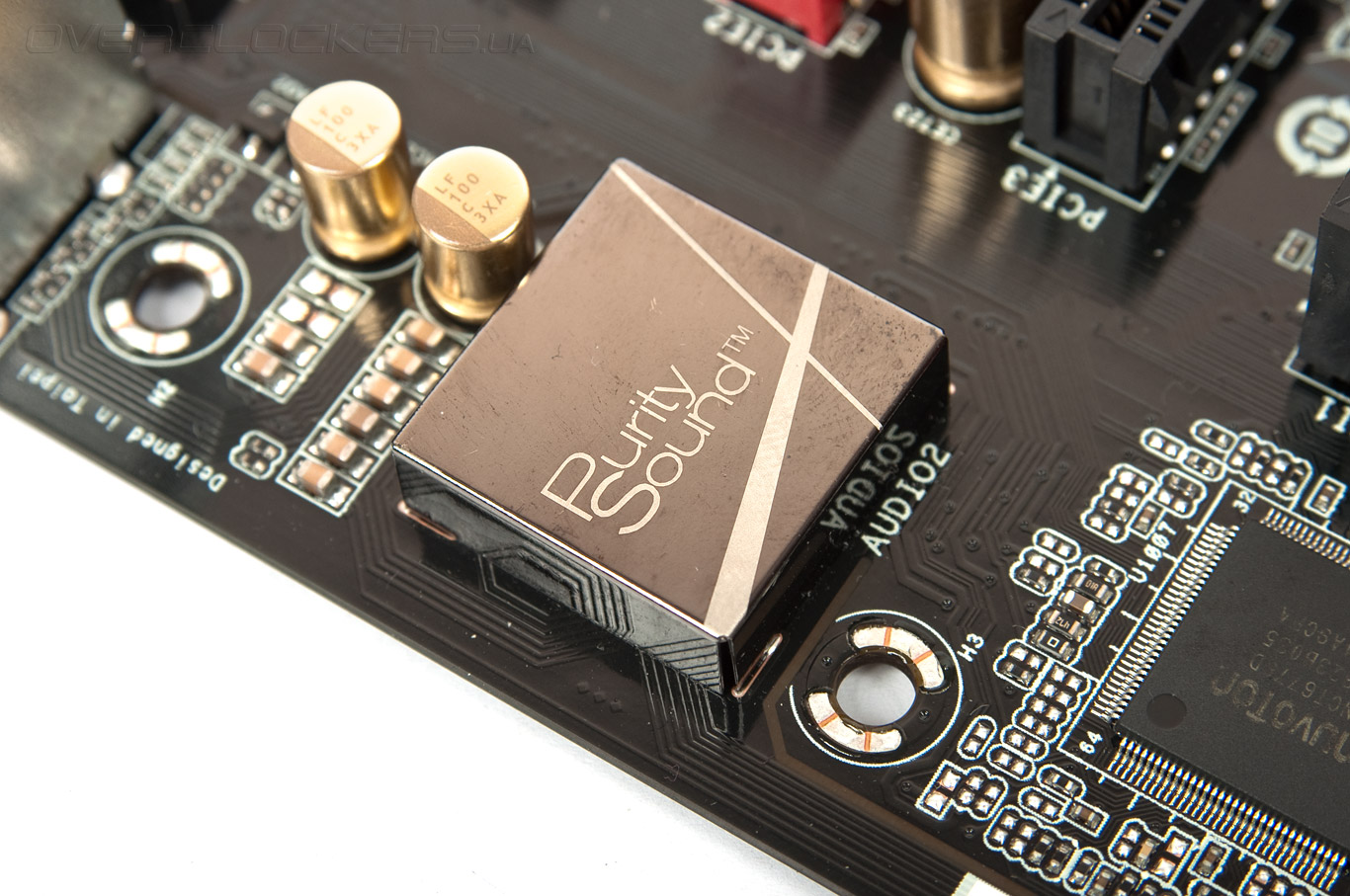

Впрочем, спрятать звуковой кодек под экраном инженерам всё же удалось, проведённое прежде тестирование Realtek ALC1150 в составе ECS Z87H3-A2X Golden не продемонстрировало никаких преимуществ такого технического решения.

ASRock Fatal1ty B85 Killer

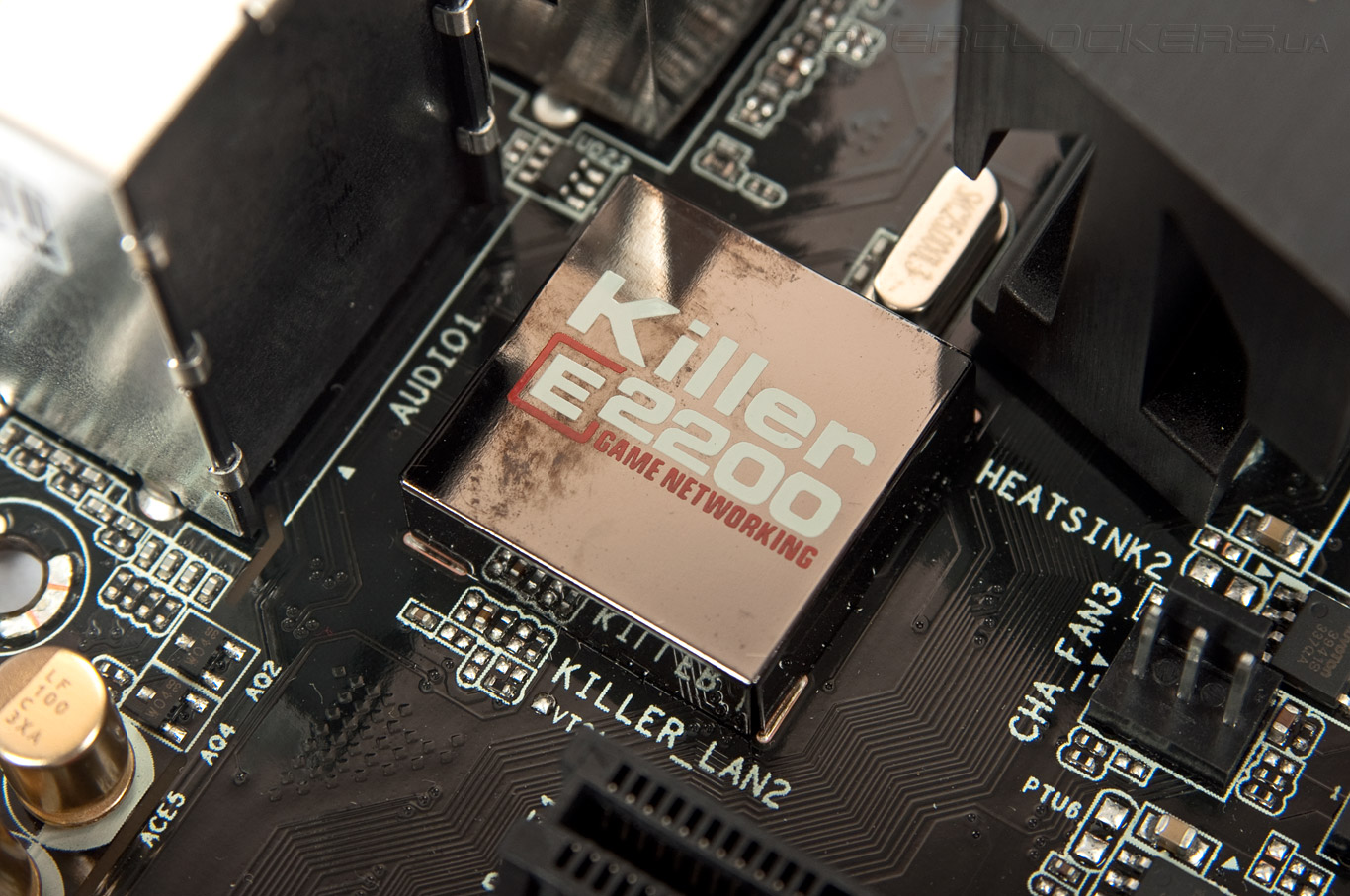

Подобного изыска также удостоен и сетевой адаптер. Они отлично выполняют роль элементов декора и привлечения внимания, а хуже от их использования не становится так точно.

ASRock Fatal1ty B85 Killer

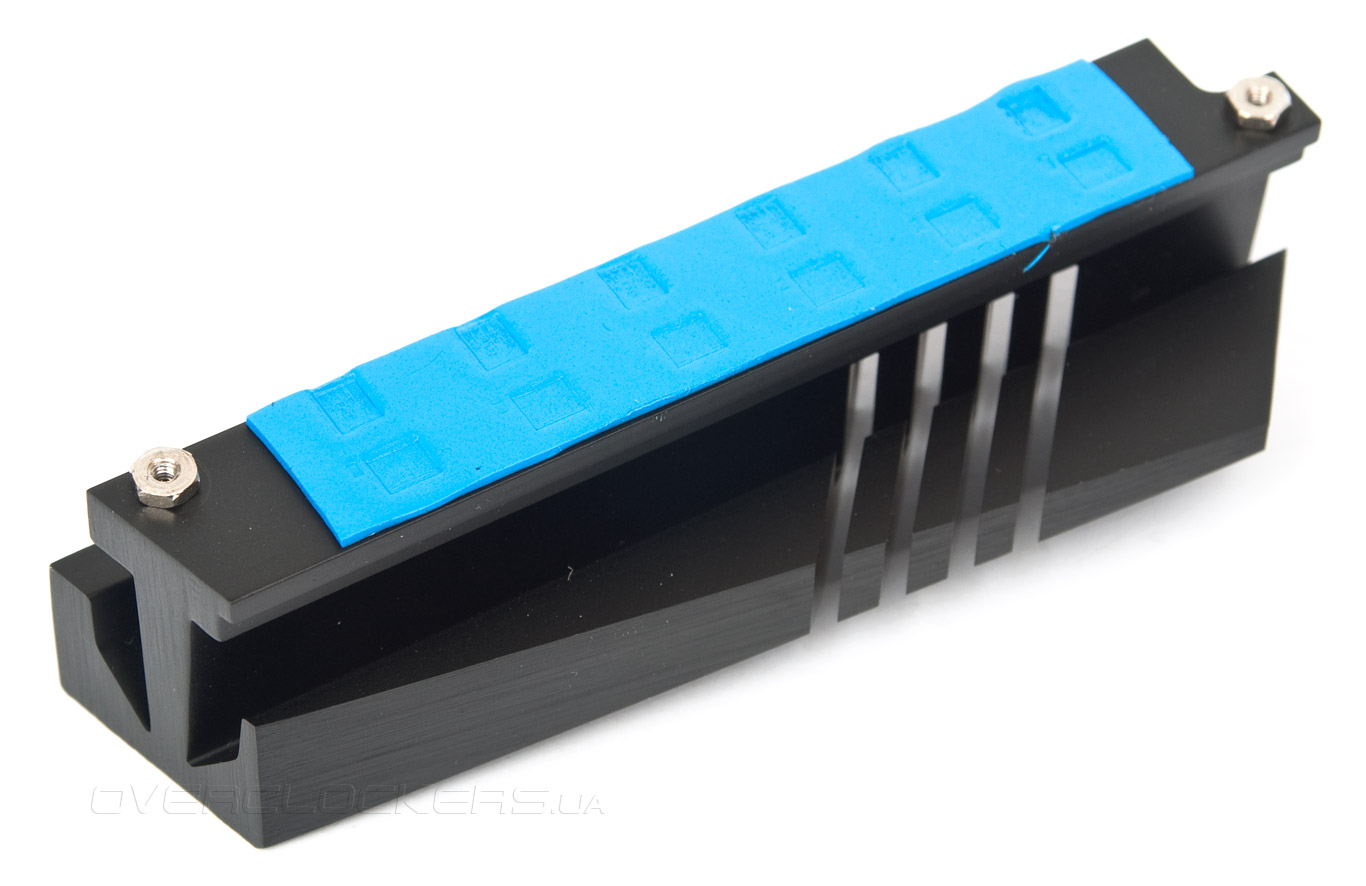

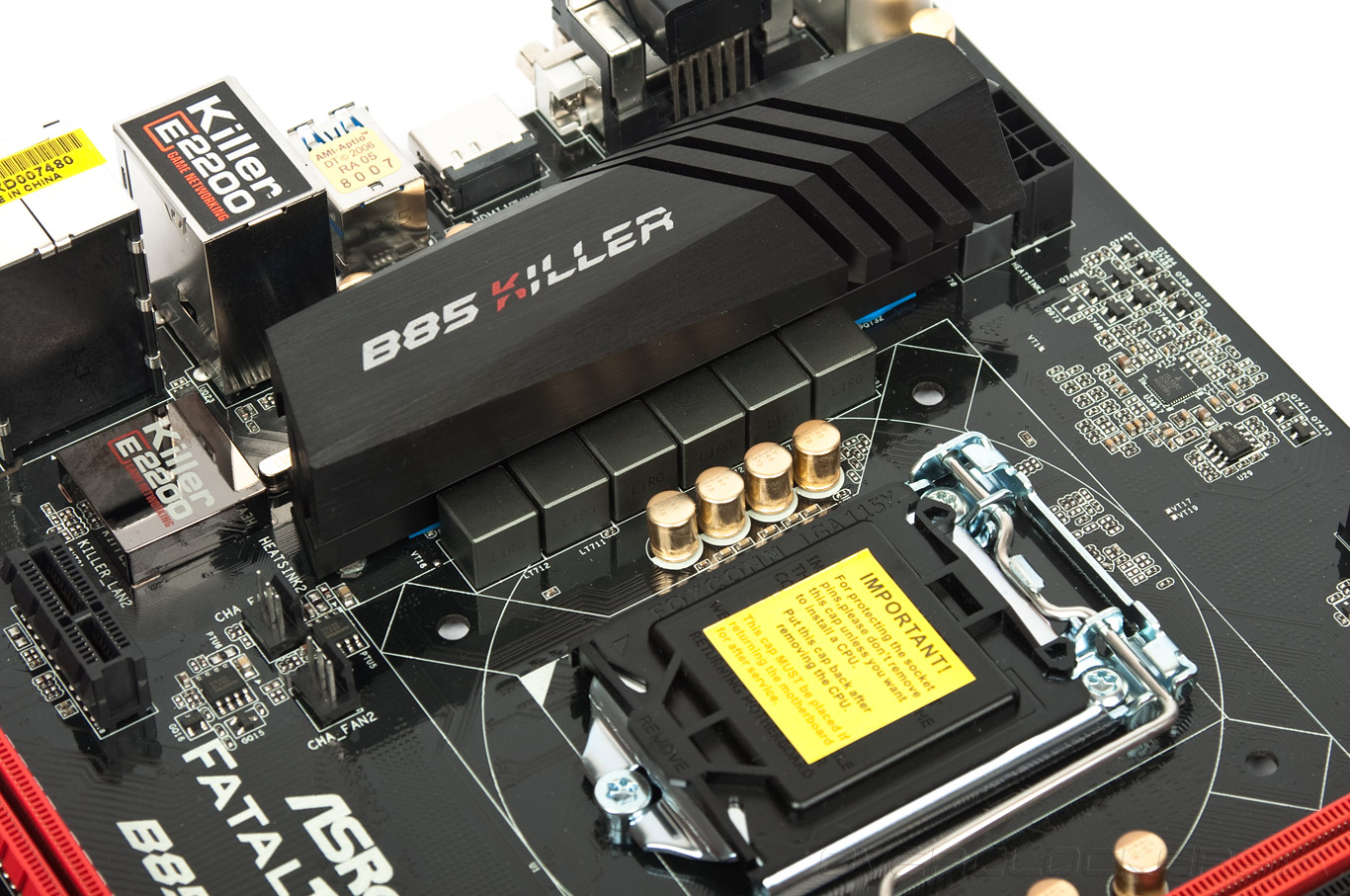

Радиатор силовых элементов уже знаком нам по обзору предшественника. Это весьма серьёзный по площади и весу охладитель, к тому же оснащённый небольшими пропилами, которые создают бóльшую площадь рассеивания тепла.

ASRock Fatal1ty B85 Killer

В роли термоинтерфейса используется всё та же резинообразная субстанция толщиной порядка полутора миллиметров.

ASRock Fatal1ty B85 Killer

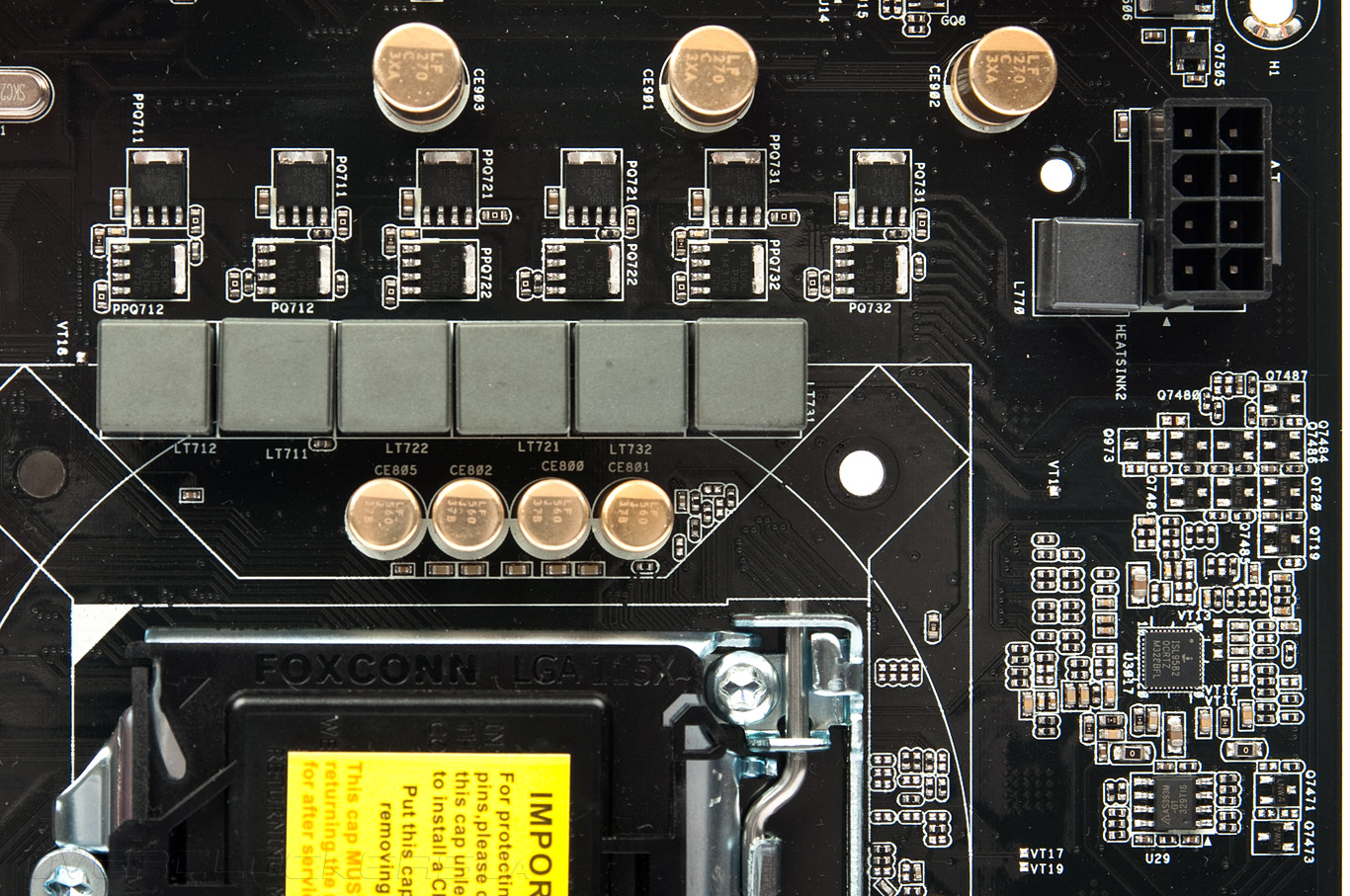

Силовая подсистема питания процессора который раз основана на базе ШИМ-контроллера компании Intersil Corporation — ISL95820. Это решение начального уровня. В сочетании с четырёхканальной стабилизацией напряжения прежде оно кое-как справлялось с поставленными задачами, при этом алгоритмы LLC вызывали ряд замечаний. В этот раз разработчики решили ограничится трёхфазной схемой, но при этом удвоив число силовых элементов. Такой шаг также не раз уже встречался. Это позволяет снизить температуру каждого из транзисторов, особенно когда используются не самые энегроэффективные компоненты. Здесь их роль возложена на продукцию NXP Semiconductors — транзисторы с маркировкой 5830DL и 9130AL с отсутствующей в свободном доступе справочной документацией. Впрочем, можно констатировать совершенно иной подход, нежели применённый на Fatal1ty Z87 Killer.

ASRock Fatal1ty B85 Killer

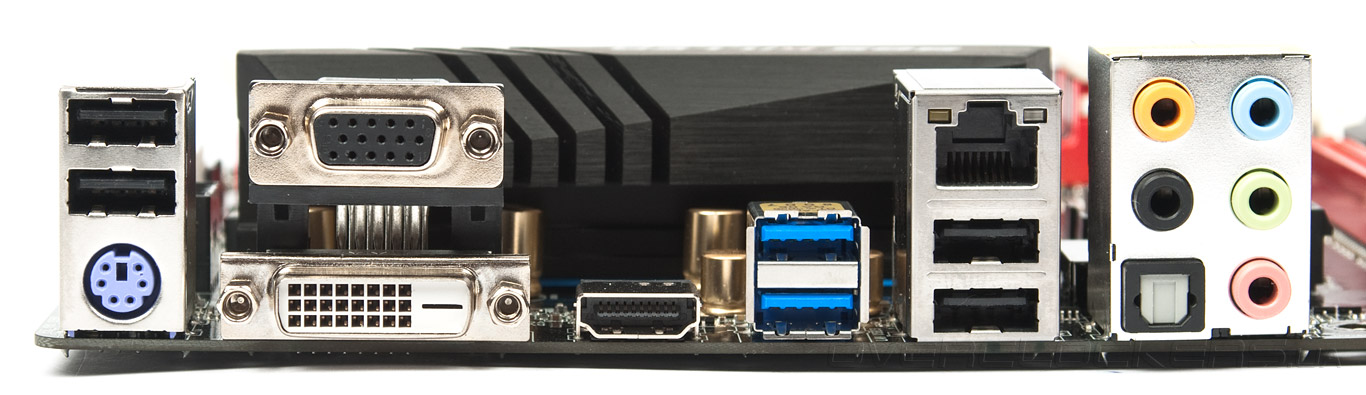

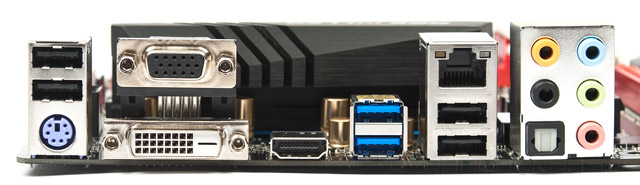

Количество выходов интерфейсов не отличается обилием и разнообразием, однако все необходимые на месте, а общий набор даже богаче, чем у лидера сегмента Biostar — Hi-Fi Z87X 3D. Не позабыт конвертер уровней для HDMI-выхода в лице ASM1442.

ASRock Fatal1ty B85 Killer

Все упрощения, предпринятые производителем ради снижения итоговой стоимости, на уровень производительности готовой системы повлиять никоим образом не должны. Возможно, с некоторыми неудобствами пользователь столкнётся в процессе сборки и обслуживания, а прочность преобразователя напряжения, как и возможности самого устройства в области разгона, в том числе и наполнение UEFI, рассмотрим в следующих разделах.
