Обзор материнской платы Biostar Hi-Fi Z87X 3D для процессоров Haswell

После анонса процессоров Haswell прошло уже несколько месяцев. За это время у потенциальных покупателей успело сформироваться собственное мнение о возможностях новинок и целесообразности проведения апгрейда. Производители материнских плат не сидели сложа руки — расширяли ассортимент или же вносили исправления в прошивки уже выпущенных продуктов.

Сегодня мы рассмотрим флагманский продукт на основе системной логики Z87 компании Biostar — Hi-Fi Z87X 3D. Его цена в украинской рознице составляет заманчивые $155.

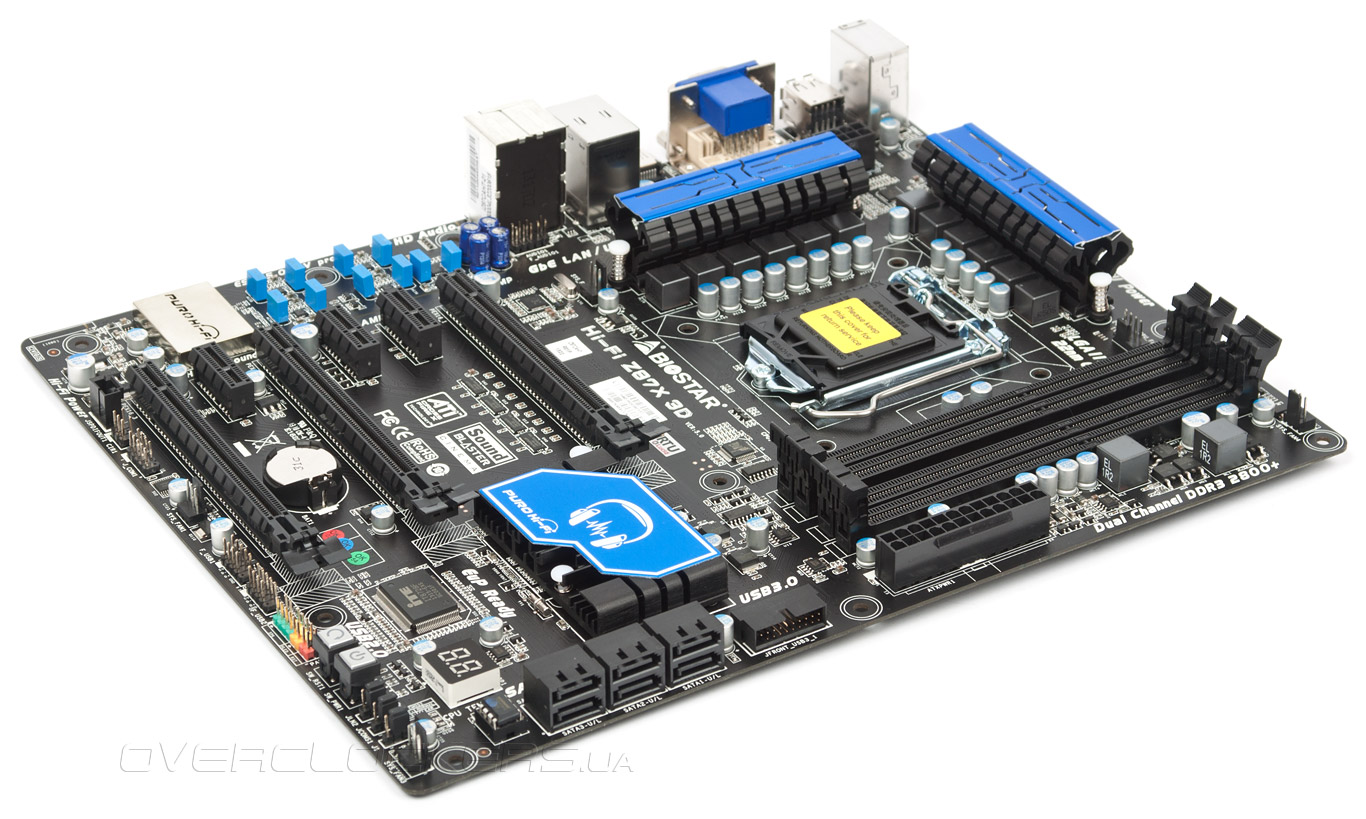

Biostar Hi-Fi Z87X 3D

Специалисты этого предприятия одними из первых на рынке стали уделять повышенное внимание особой реализации звуковой подсистемы на платах любой ценовой категории — рассматриваемый продукт также не стал исключением. Кроме этого, на первый взгляд, так же успешно реализованы и все прочие требования, которым должна соответствовать современная оверклокерская плата.

Модель Biostar Hi-Fi Z87X 3D (IZ87C-AHT)
Чипсет Intel Z87
Процессорный разъем Socket 1150
Процессоры Core i7, Core i5, Core i3, Pentium (Haswell)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1800*/1866*/2133*/2200*/2400*/2600*/2800*(OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
3 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics 4600
Видеоразъемы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 5 (1x 4pin, 4x 3pin)
Порты PS/2 1 (клавиатура)
Порты USB 4 х 3.0 (2 разъема на задней панели, Z87)
8 x 2.0 (4 разъема на задней панели, Z87)
Serial ATA 6 x SATA 6 Гбит/с (Z87)
RAID 0, 1, 5, 10 (Z87)
Встроенный звук Realtek ALC898 (7.1, Blu-ray Audio)
S/PDIF Разъём на плате (выход)
Сетевые возможности Realtek RTL8111F (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Кнопки включения и перезагрузки, POST-индикатор, разъём для инфракрасного приёмника (CIR), поддержка AMD Quad CrossFireX

Относительно низкая цена продукта обусловлена, в том числе, полным отсутствием дополнительных контроллеров различных интерфейсов. Однако сегодня возможностей Z87 вполне достаточно для построения современной системы.


Упаковка и комплектация

В дизайн упаковки не было привнесено ничего нового относительно продуктов прошлых поколений. Основной акцент сделан на особую реализацию аудиоподсистемы, как аппаратную, так и программную.

Biostar Hi-Fi Z87X 3D

На обратной части коробки более широко раскрыта суть всех технологий. Обращает на себя внимание программный комплекс Sound Blaster Cinema от компании Creative, который мы рассмотрим в обзоре ПО. Касаемо самой материнской платы и её возможностей, то здесь нет ровным счётом ничего — нет фото, нет таблицы с её характеристиками, поэтому остаётся довольствоваться краткой информацией, приведенной рядом с серийным номером на левом боку коробки.

Biostar Hi-Fi Z87X 3D

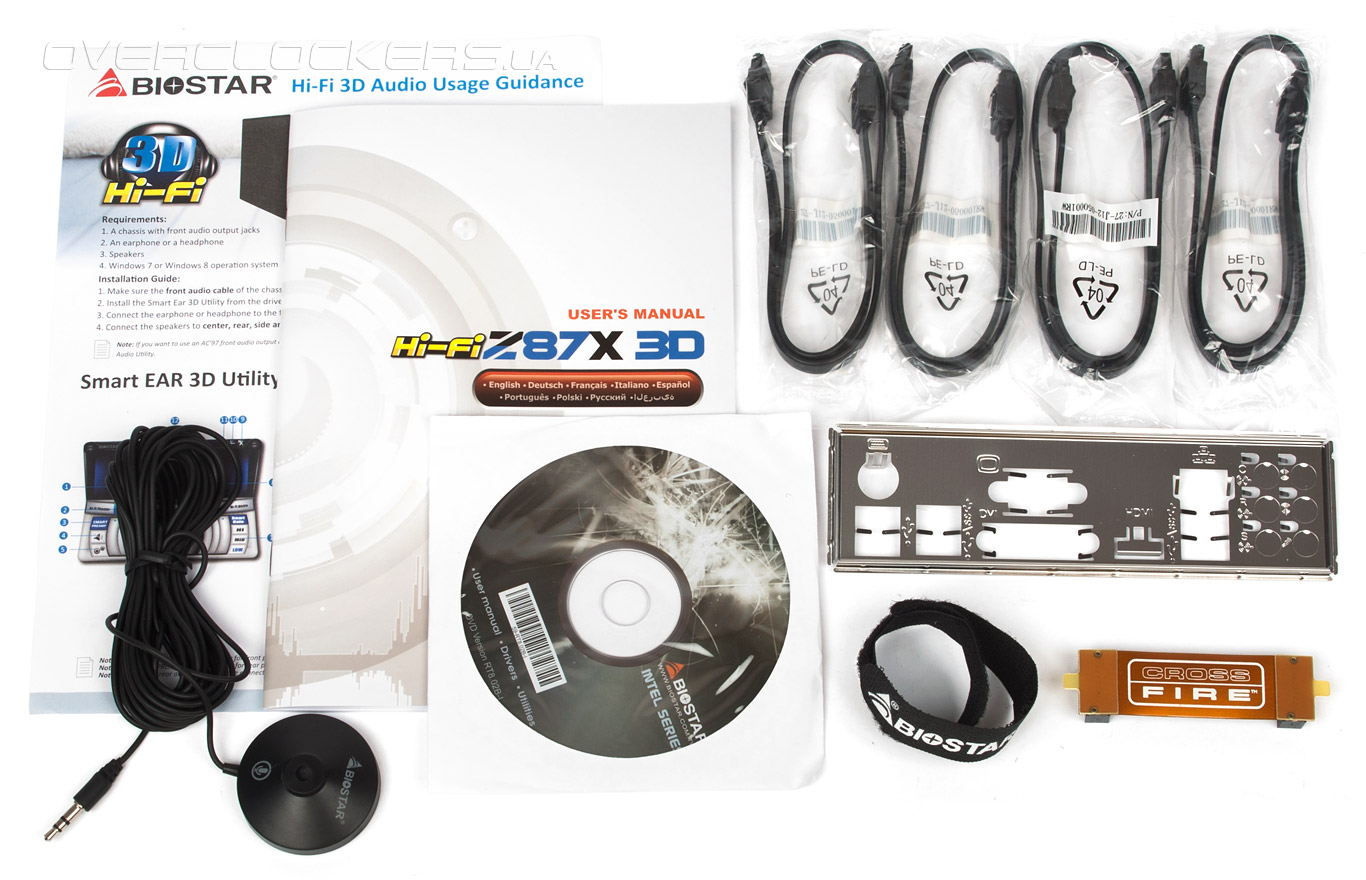

В комплект поставки входит:
  • руководство пользователя, основную часть которого занимает описание на английском языке;
  • диск с драйверами и фирменным ПО;
  • брошюра с описанием требований и процедуры настройки фирменных решений Hi-Fi 3D и Smart Ear 3D;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • четыре кабеля SATA 6Gb/s;
  • фирменная стяжка-липучка, которую можно использовать для кабель-менеджмента в корпусе.
  • один гибкий мостик для организации AMD CrossFireX из двух видеокарт;
  • выносной микрофон, требующийся для проведения автоматической Multi-Channels Calibrations.
Biostar Hi-Fi Z87X 3D

Удивительно видеть в комплекте флагманского продукта заглушку, для которой необходима доработка перед её непосредственным использованием.


Внешний вид

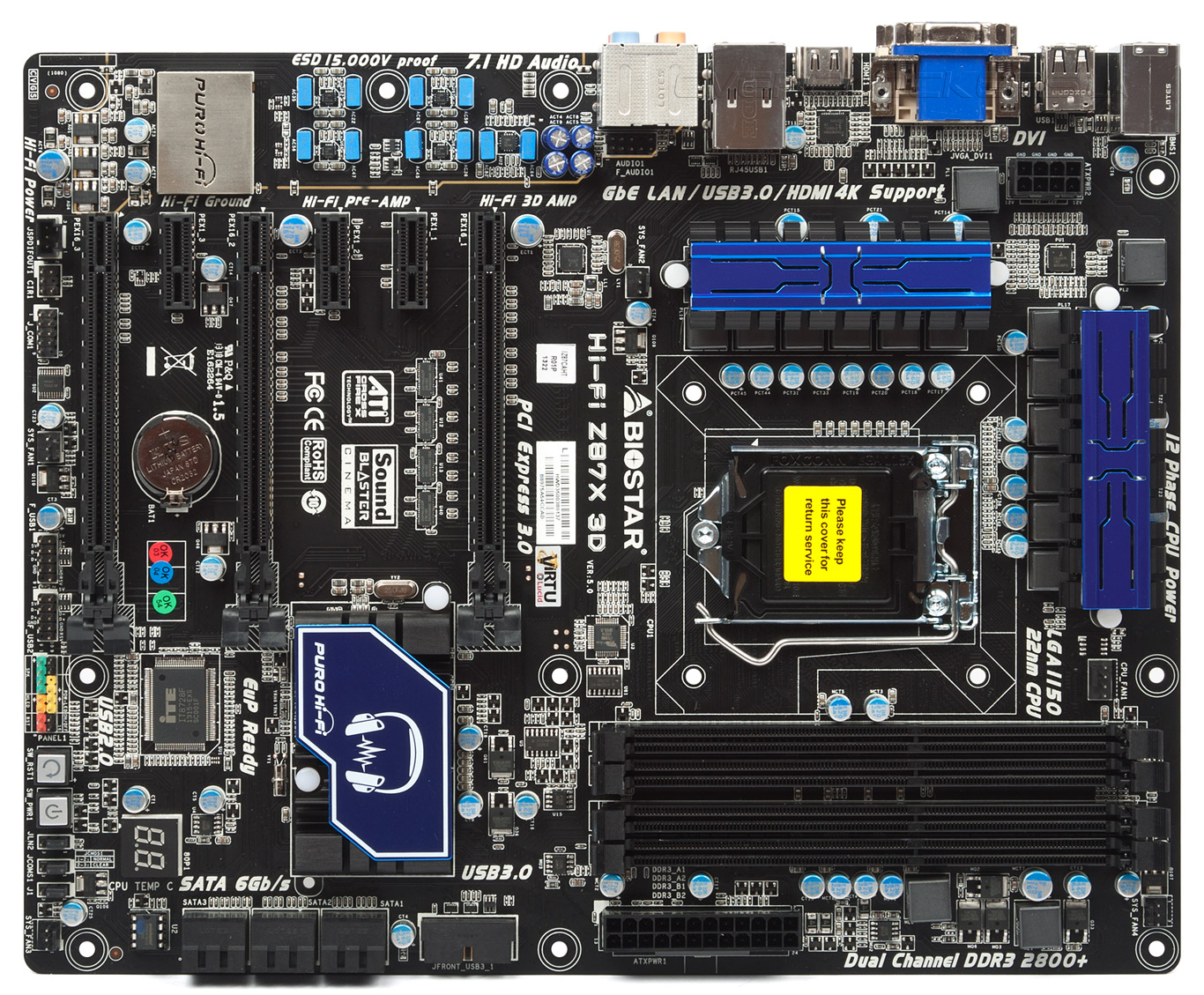

Как и подобает флагману линейки, размеры платы соответствую полноценному ATX-продукту. Расположение элементов классическое, неудовлетворённость может вызвать отсутствие разъёмов PCI, к тому же место для них, кажется, можно было бы и найти, например, под логотипами ATI CrossFireX (неожиданно старого образца) и Sound Blaster Cinema.

Biostar Hi-Fi Z87X 3D

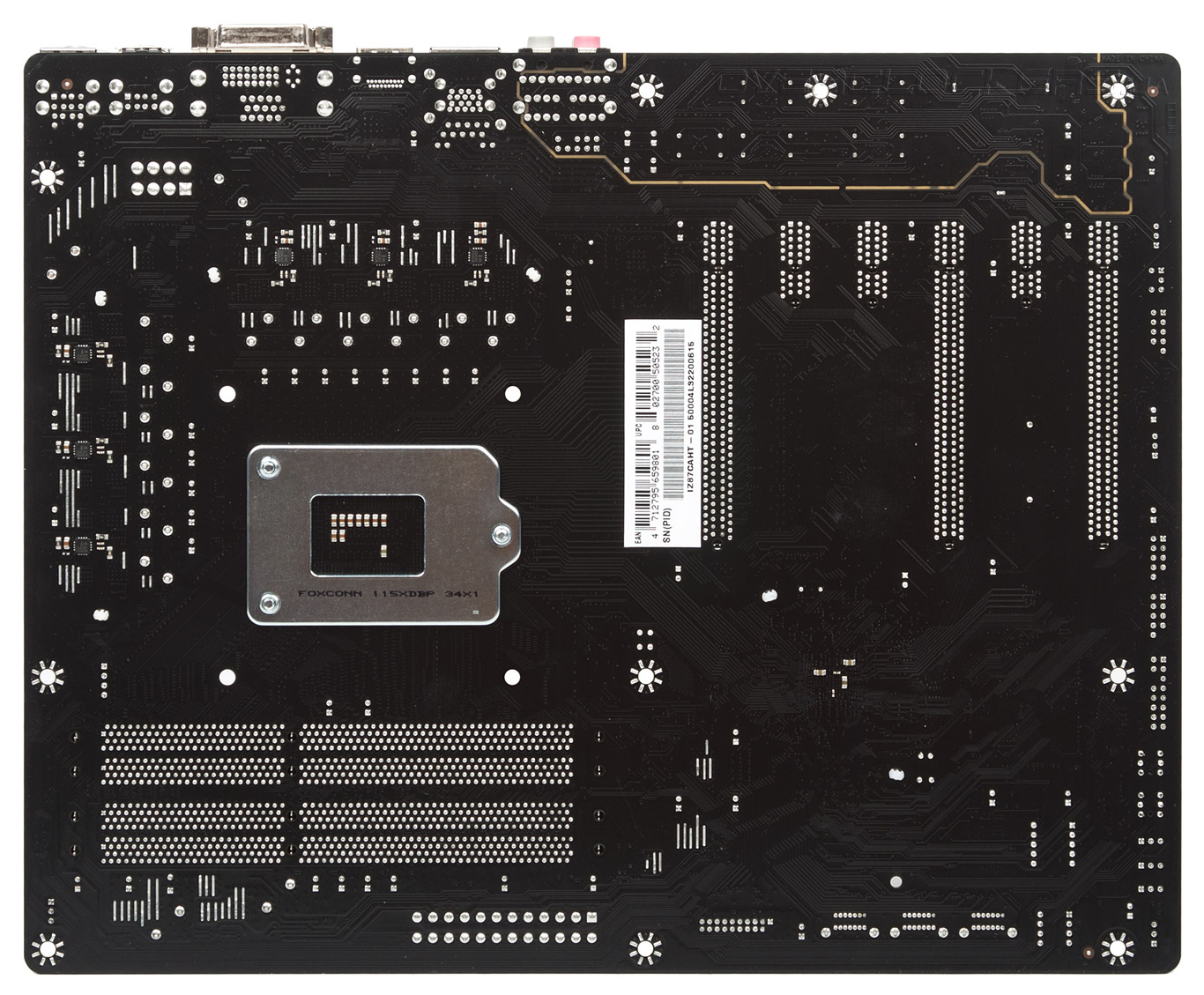

На обратной стороне из элементов наличествуют лишь шесть драйверов, что входят в подсистему питания процессора. Крепление радиаторов происходит с использованием пластиковых гвоздей. Никаких проблем с установкой любых типов систем охлаждения процессора возникнуть не должно.

Biostar Hi-Fi Z87X 3D

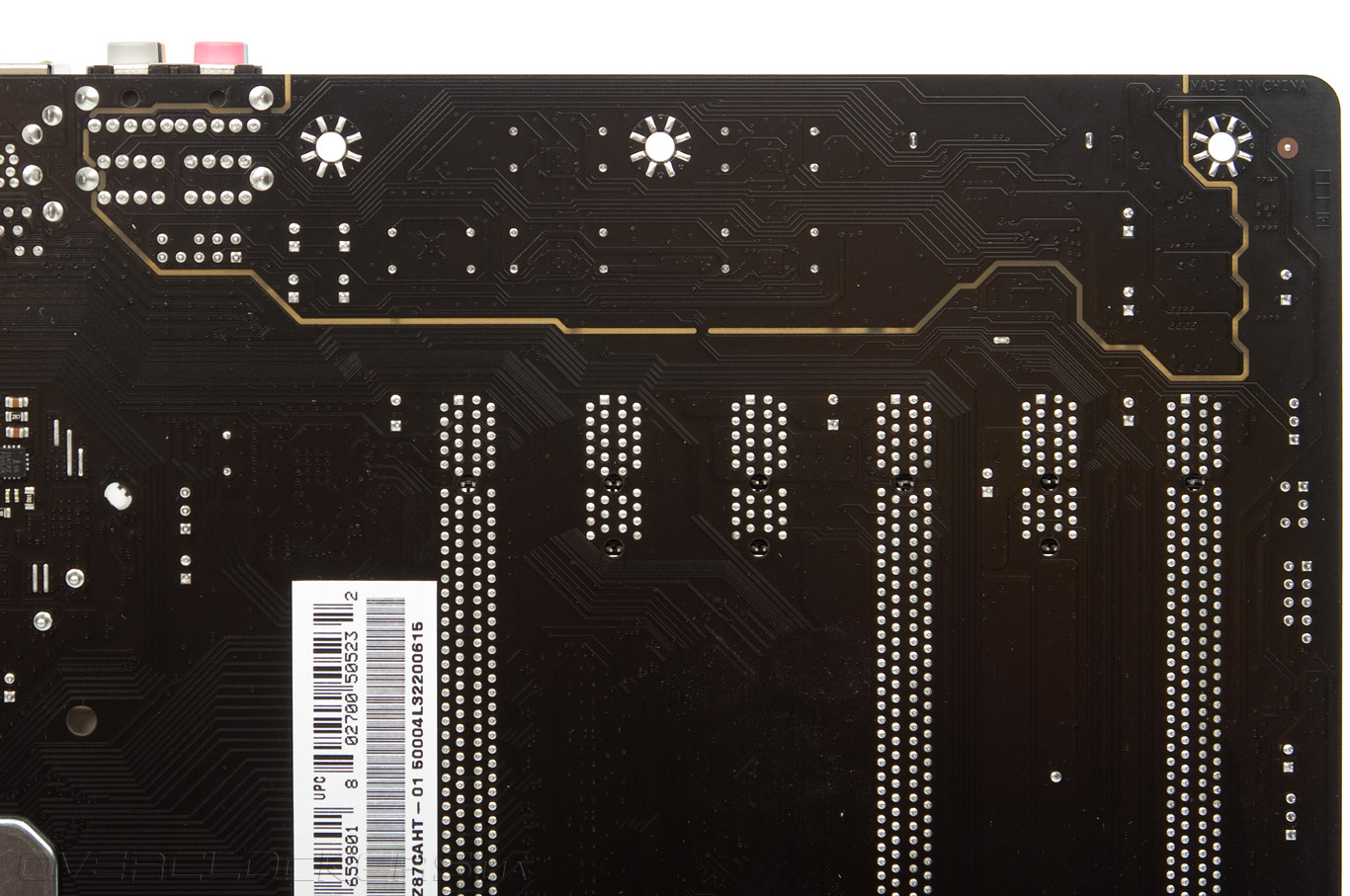

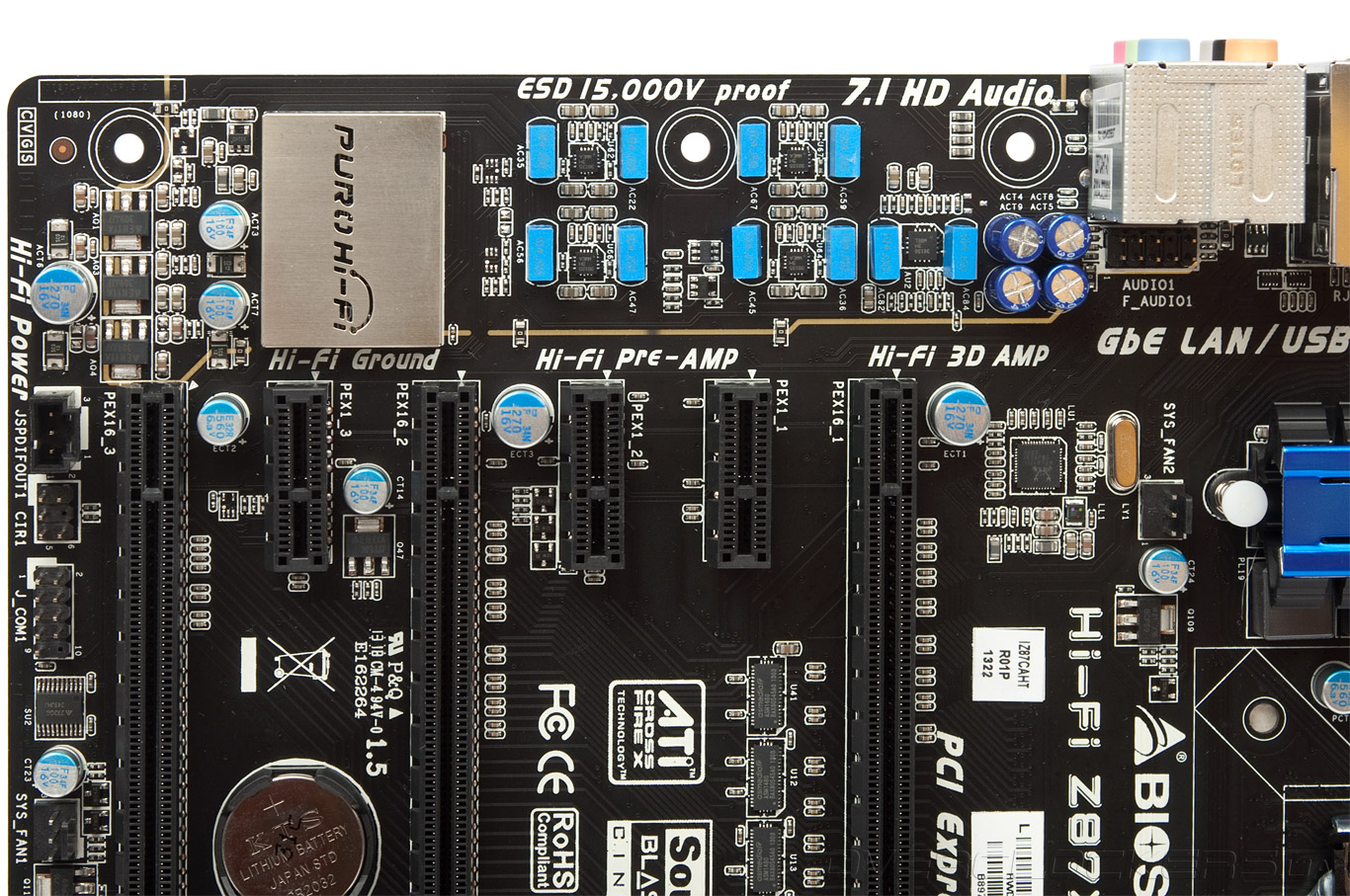

Зона аудиокодека и сопутствующих элементов отделена от остальной электроники в отдельный участок путём вытравливания фольги во всех слоях текстолита материнской платы.

Biostar Hi-Fi Z87X 3D

Корпус ALC898 дополнительно изолирован от окружения металлическим экраном. Внутри расположены два красных светодиода. Один работает в дежурном режиме, второй активируется во время работы.

Biostar Hi-Fi Z87X 3D

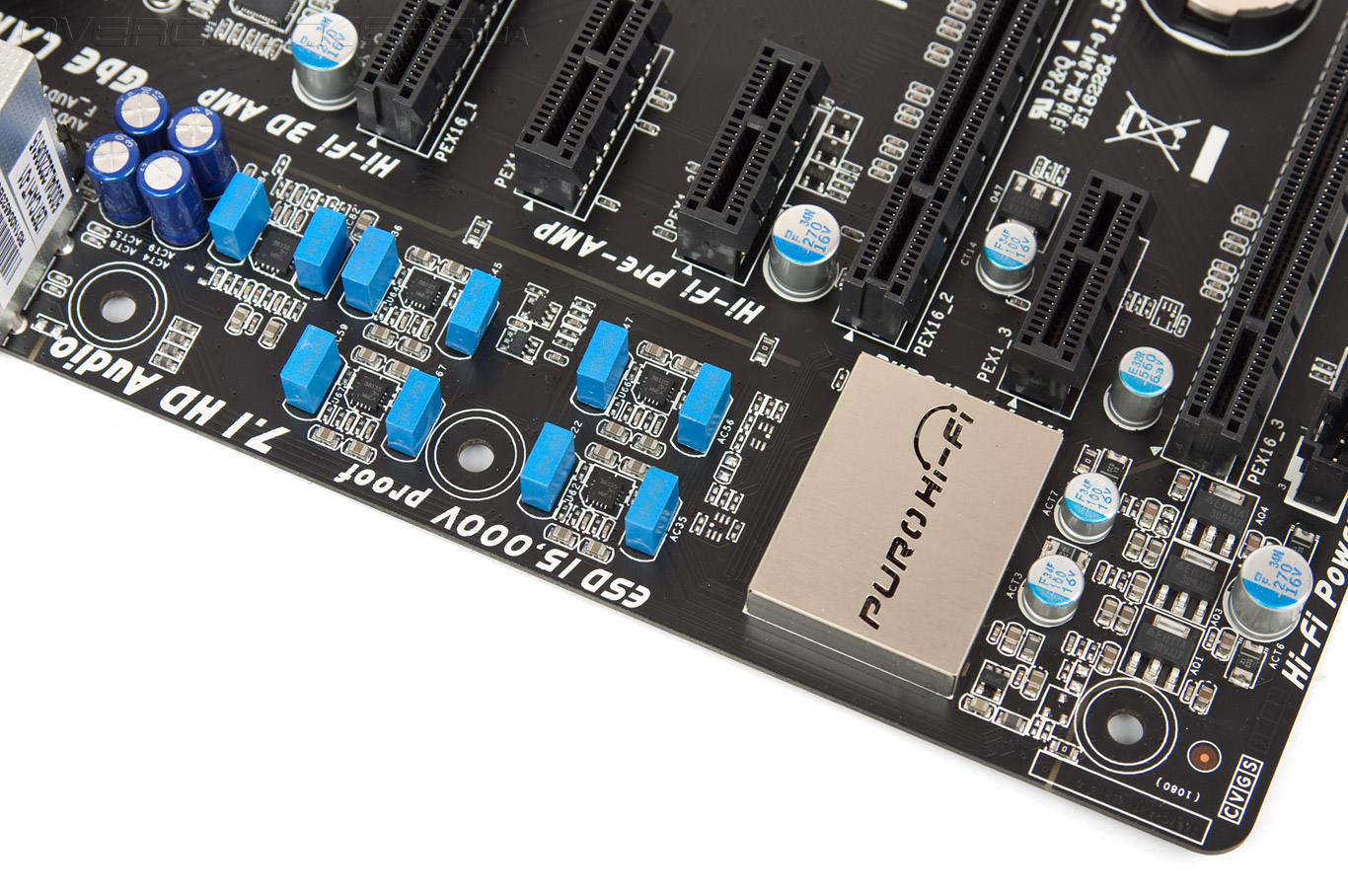

Для нужд аудиочасти используется отдельный преобразователь напряжения. Также в состав схемы входят четыре одинаковых, вероятно, двухканальных операционных усилителя (маркировка 36135 3H) и один более крупный, но всё равно 16-контактный (маркировка 36136 3H), предназначенный для передней аудиопанели. В их обвязке использованы по паре плёночных конденсаторов, по внешнему виду похожих на полиэфирные (маркировка 104J50). Непосредственно перед колодкой для подключения передней аудиопанели корпуса распаяны четыре (по одному на канал) неполяризованных конденсатора на 100 мкФ и рабочим напряжением 10 В.

Biostar Hi-Fi Z87X 3D

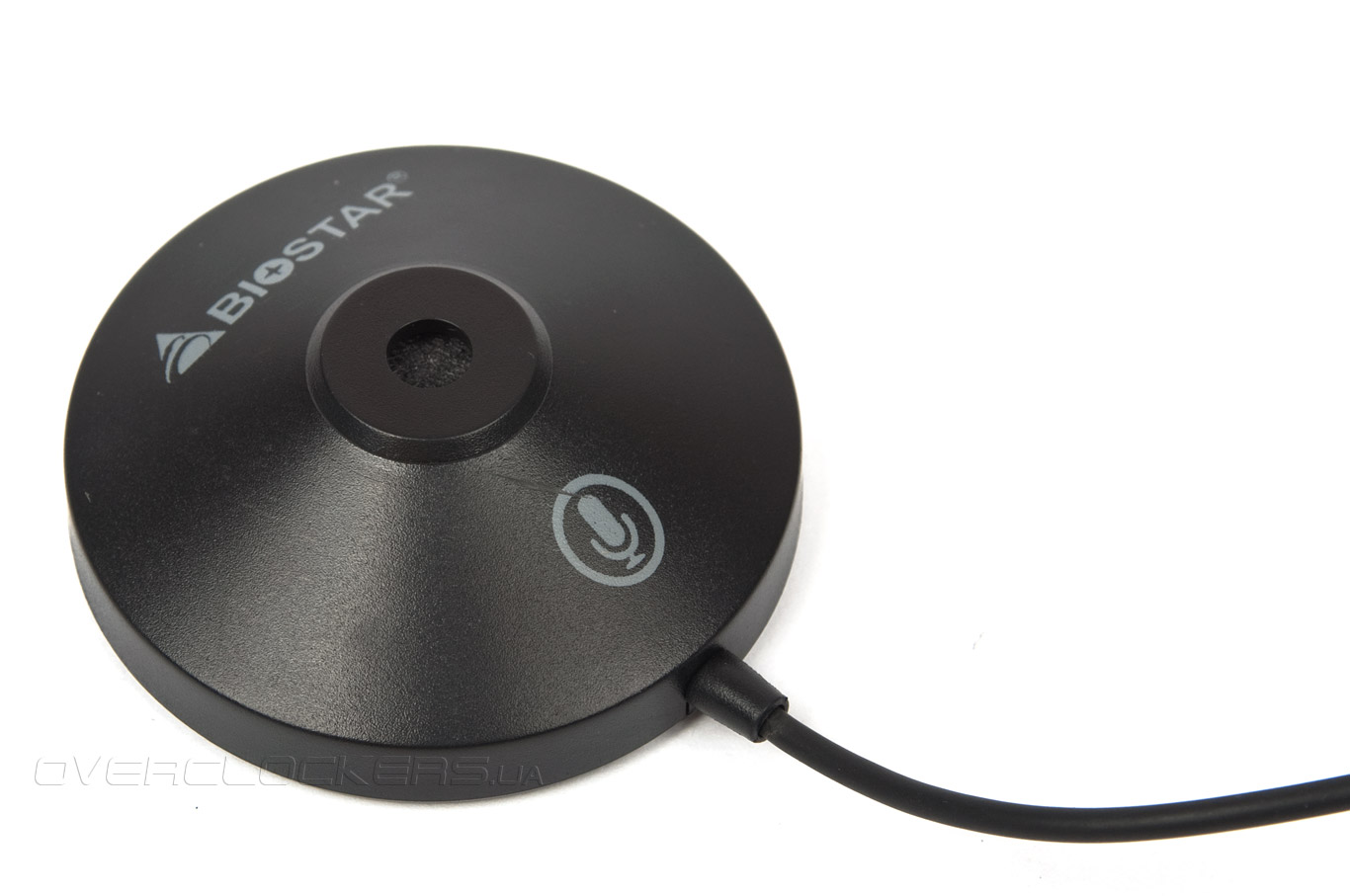

Завершая часть, посвященную звуку, приводим фото микрофона, который призван помочь правильно настроить звучание многоканальной аудиосистемы. В него заложен небольшой магнит, но его возможностей не хватает чтобы удержаться на отвесной стене корпуса компьютера. Длина кабеля составляет 4,5 метра.

Biostar Hi-Fi Z87X 3D

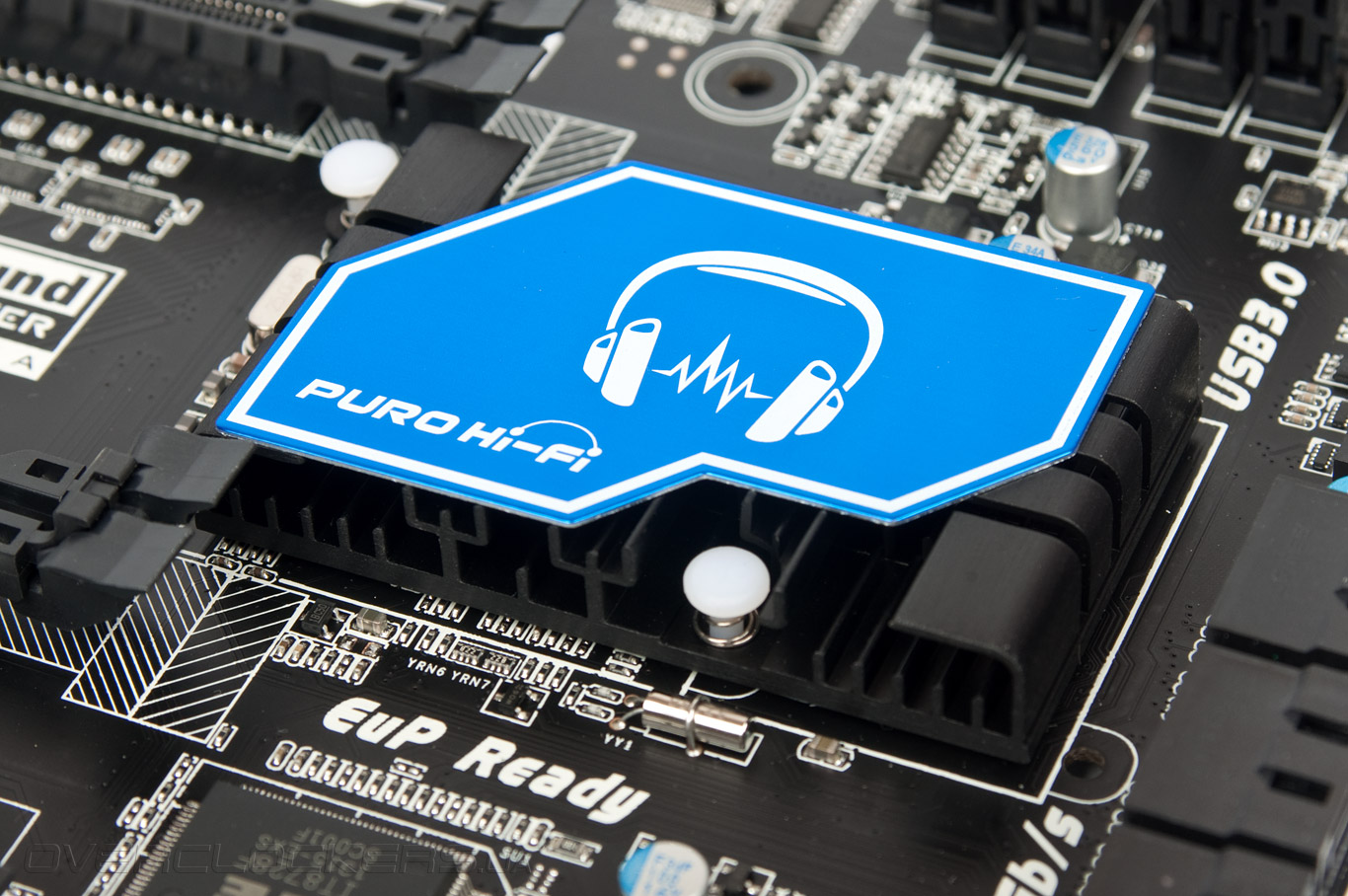

Эмблему Puro Hi-Fi в этот раз поместили на охладитель чипсета. Сам радиатор имеет достаточную площадь для беспроблемного исполнения своих прямых обязанностей.

Biostar Hi-Fi Z87X 3D

После непривычного, свойственного продуктам Gigabyte прошлых поколений, расположения группы контактов для подключения аудиокабеля, никаких замечаний к размещению прочих элементов расширения системы не возникло. Все они находятся вдоль правой и нижней граней платы.

Biostar Hi-Fi Z87X 3D

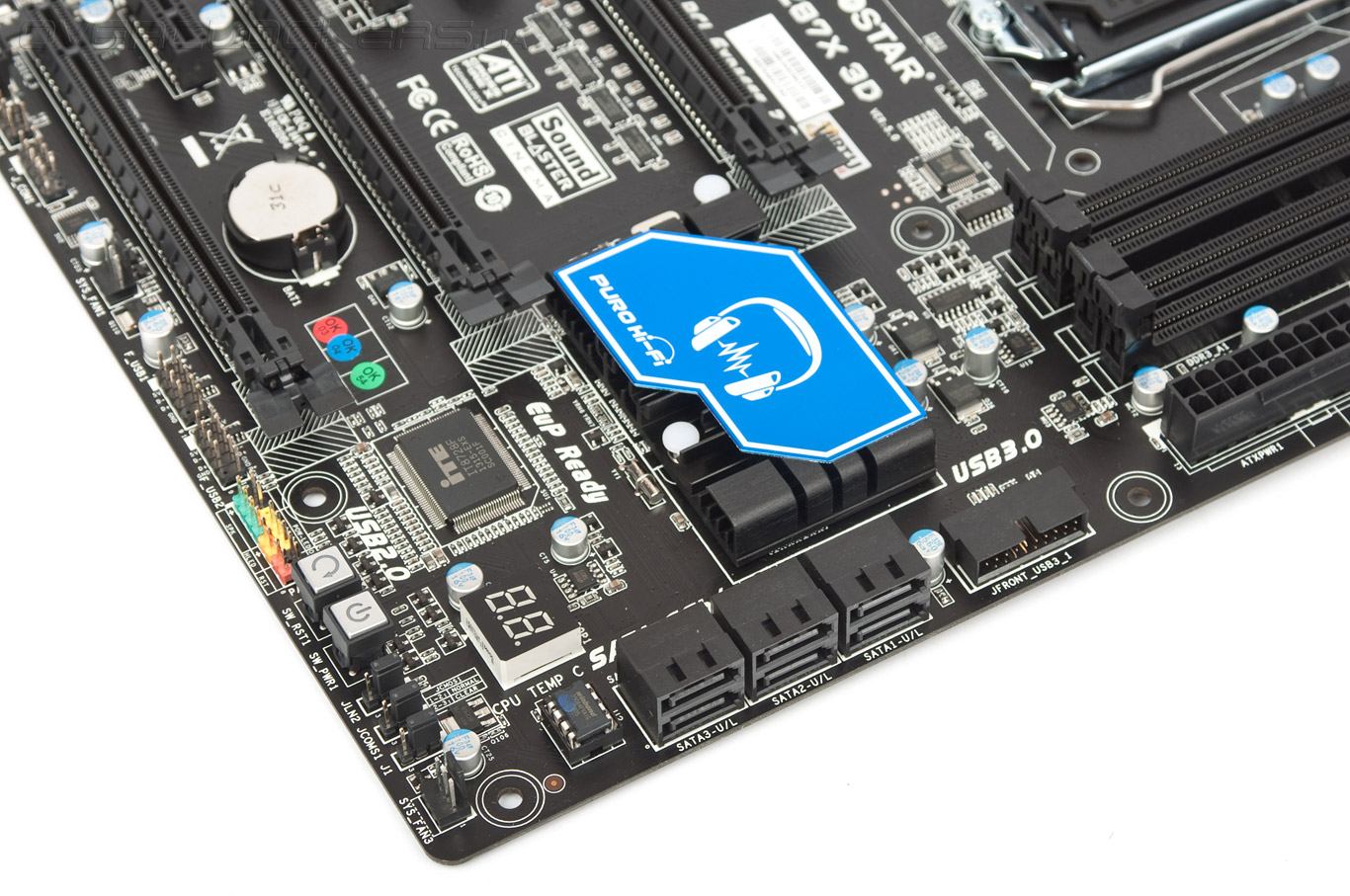

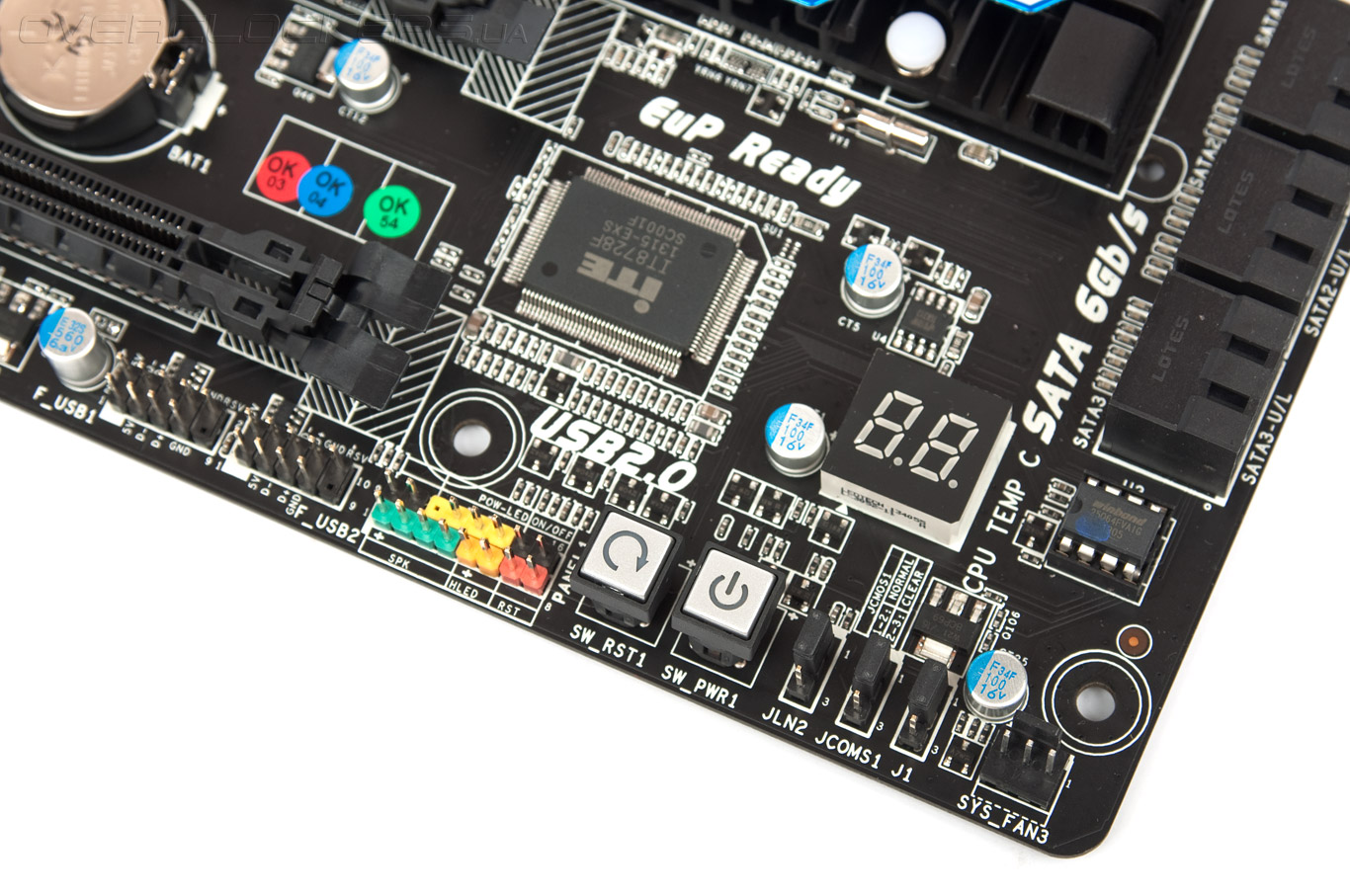

У правого нижнего угла расположились кнопки включения и перезагрузки. Первая обладает красной подсветкой, вторая — зелёной. Необычно её предназначение — зелёным светом отображается активность накопителей в системе. Безусловно, они активны лишь в момент работы компьютера. Для сброса настроек придётся воспользоваться перемычкой. Функционал соседних контактных групп остаётся загадкой: если аббревиатура LN2 вполне понятна, то вот правый сосед вообще безымянный. Никакими пояснениями руководство пользователя не обладает.

Biostar Hi-Fi Z87X 3D

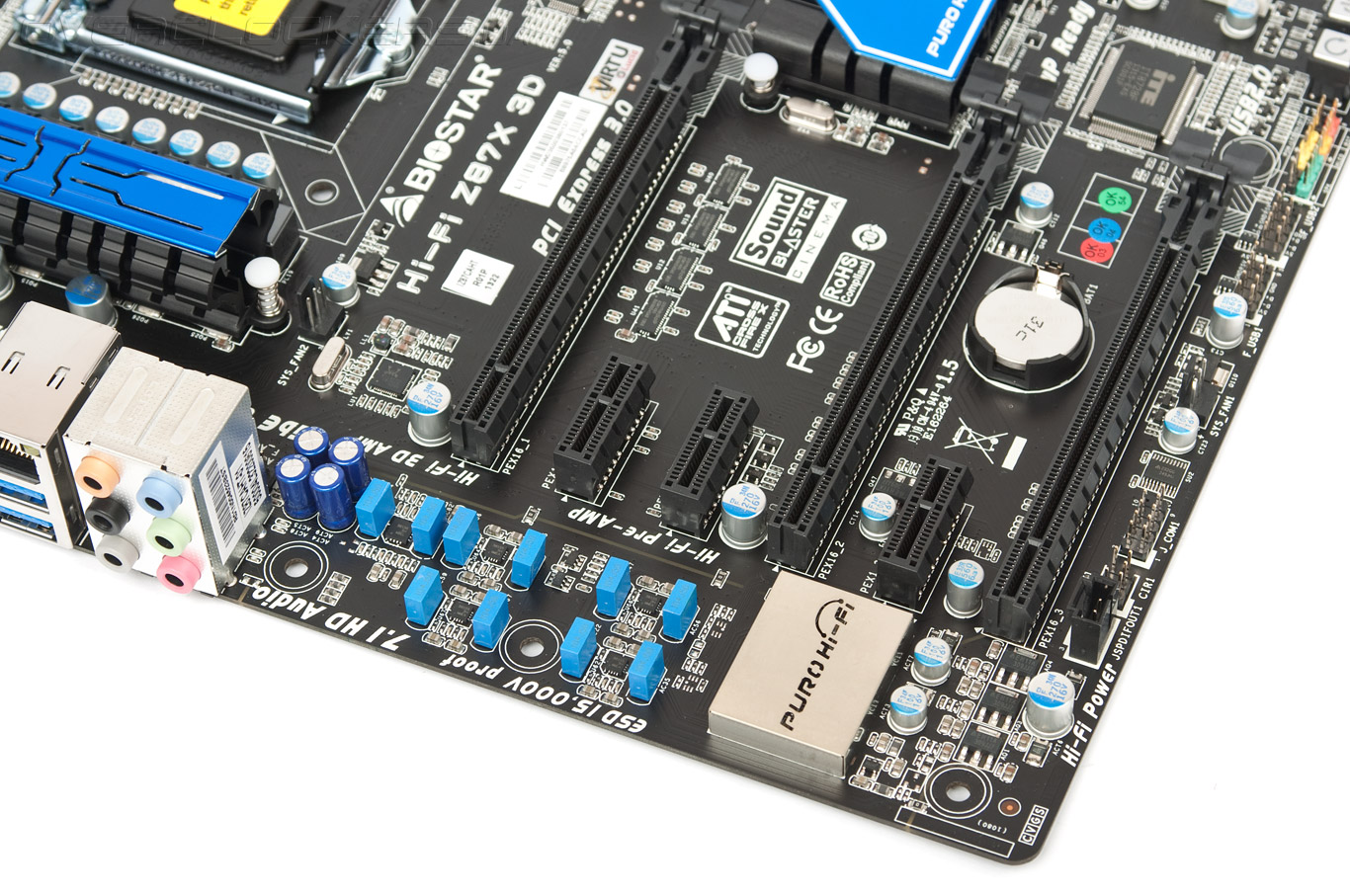

Расположение и конфигурация слотов расширения PCI-E являются уже классическими для ATX-продукта на основе Z87. Отсутствие верхнего гнезда позволит беспрепятственно использовать практически любую систему охлаждения ЦП.

Biostar Hi-Fi Z87X 3D

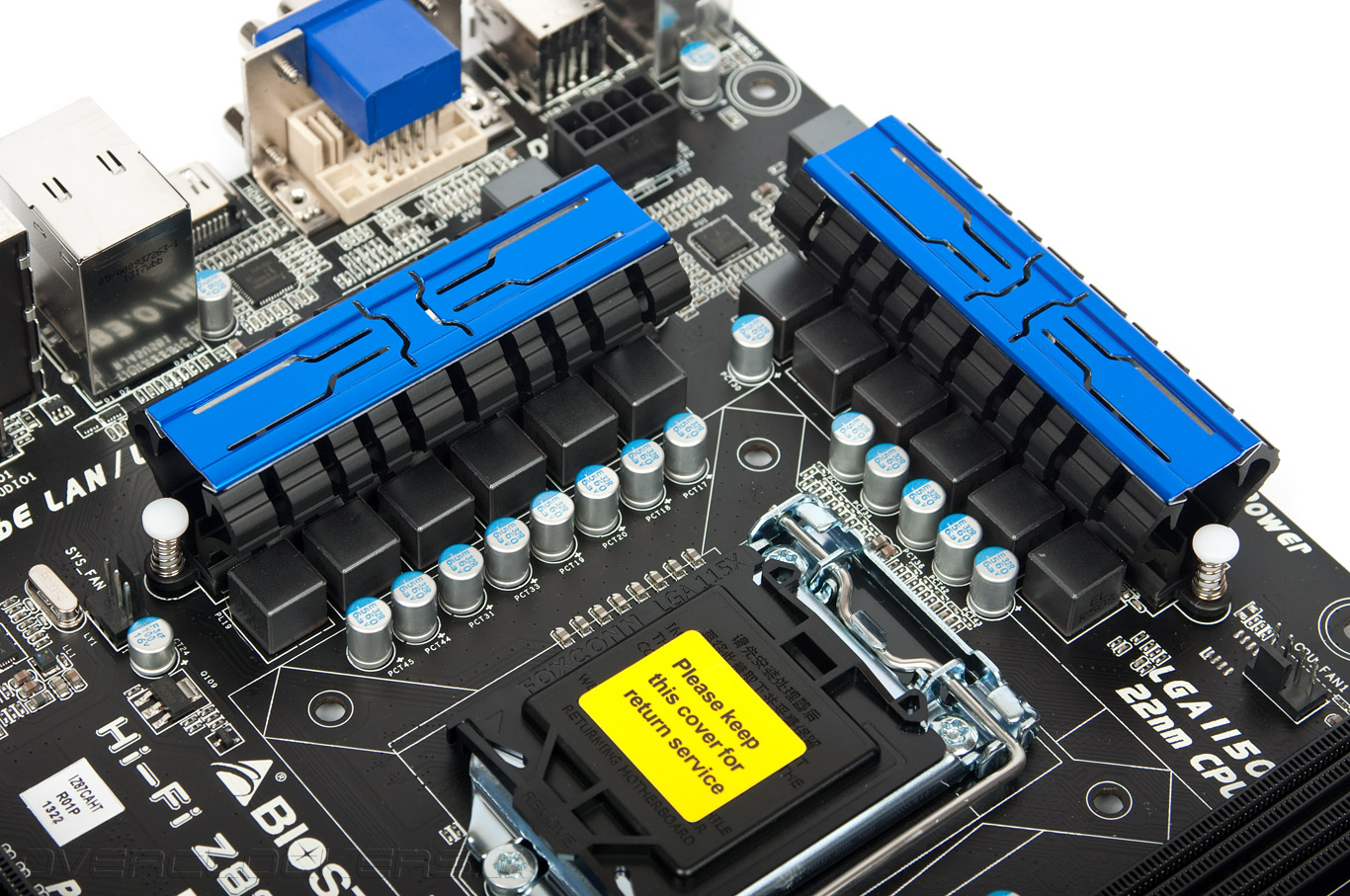

Элементы питания процессора оснащены двумя радиаторами.

Biostar Hi-Fi Z87X 3D

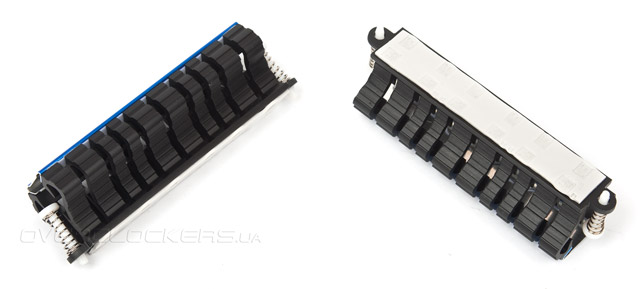

Площади рассеивания целиком достаточно для удержания температуры в зоне VRM на уровне 50 °C даже при разгоне ЦП несмотря на их простое исполнение. Традиционно используется термопрокладка небольшой толщины.

Biostar Hi-Fi Z87X 3D

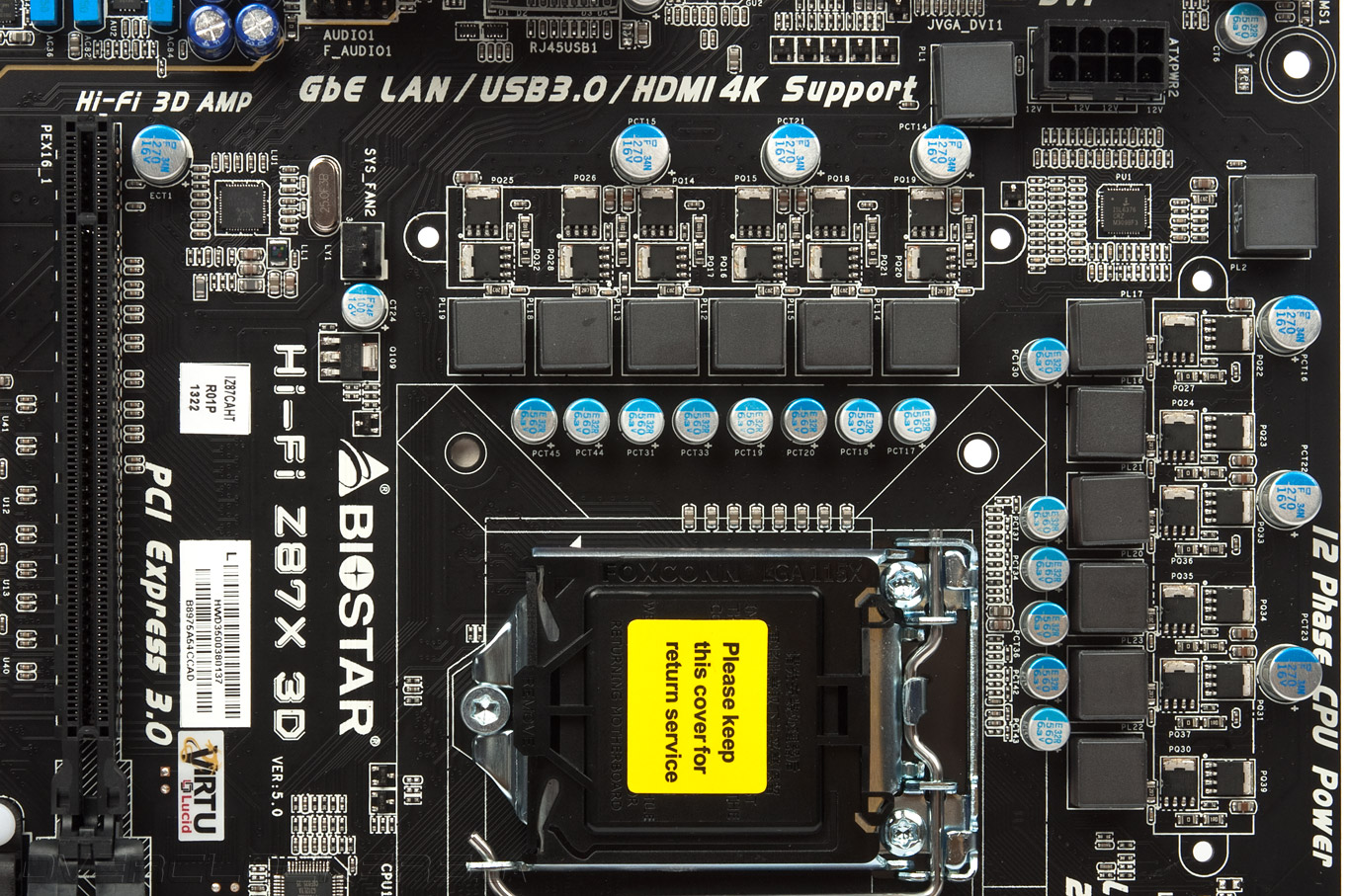

В основе 12-канального преобразователя напряжения лежит ШИМ-контроллер компании Intersil Corporation — ISL6376. К нему в помощь приставлены шесть драйверов-удвоителей ISL6611A. Такие же использовались и на плате ASRock Z87 Extreme6. Если у конкурента роль силовых элементов выполняют особые Dual-Stack транзисторы, то здесь используется по паре обычных, исполненных в корпусе LFPAK — PH6030L и PH9030L.

Biostar Hi-Fi Z87X 3D

По всей видимости, элементная база никоим образом не должна стать преградой при разгоне процессора.

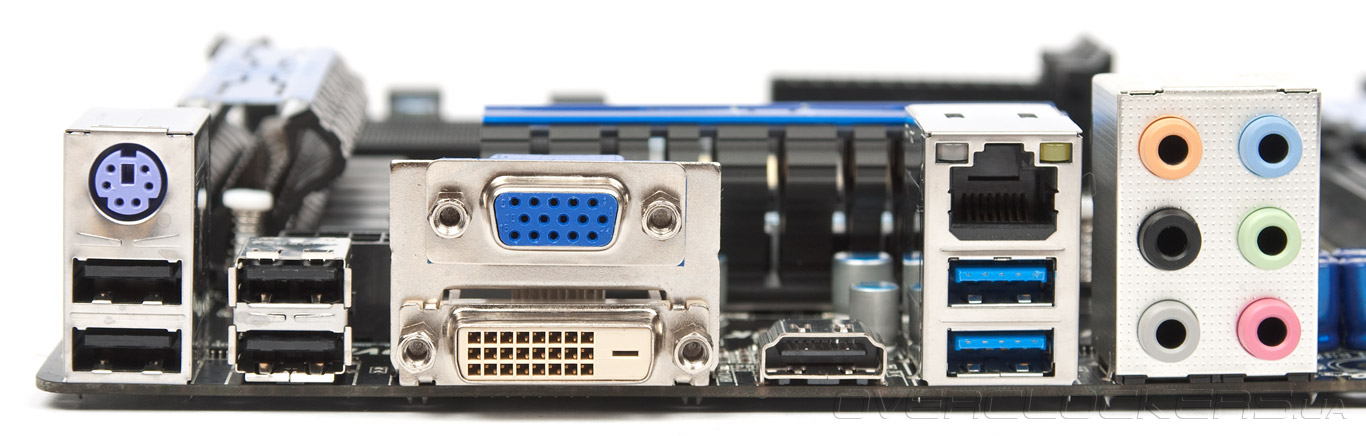

Конфигурация разъёмов на задней панели отталкивается от решений прошлых лет — больше внимания уделено USB ревизии 2.0. Снова нет оптического выхода, несмотря на явное мультимедийное позиционирование продукта.

Biostar Hi-Fi Z87X 3D

Отдельно отметим возможности выхода HDMI. За счёт использования конвертера PTN3360D появляется возможность выводить видеосигнал разрешением до 4Kх2K с большой пропускной способностью (3 Гбит/с), что означает поддержку 3D-видео в таком разрешении.

В плане дизайна плата оставляет очень хорошее впечатление. Теперь перейдём к рассмотрению программной части, ведь без грамотной «софтовой» поддержки используемые элементы будут просто грудой металла и кремния.
