Обзор материнской платы ASRock Fatal1ty B85 Killer. Сравнение решений на основе B85 и Z87 в режиме максимального разгона CPU и DRAM

Возможности UEFI

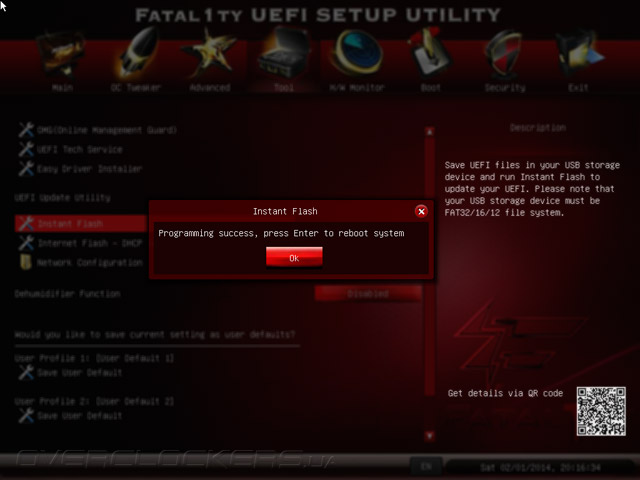

Перед началом тесного знакомства с UEFI версия микрокода была обновлена до единственной финальной, находящейся в публичном доступе на официальной странице продукта в Сети. Для этой процедуры привлекался механизм встроенной в UEFI утилиты Instant Flash и флэш-накопитель.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

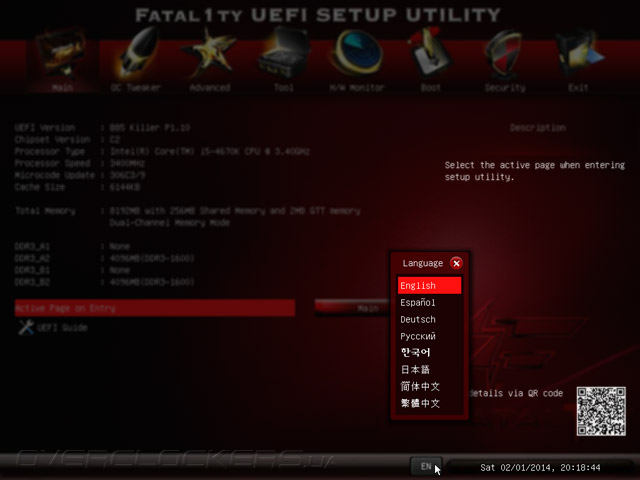

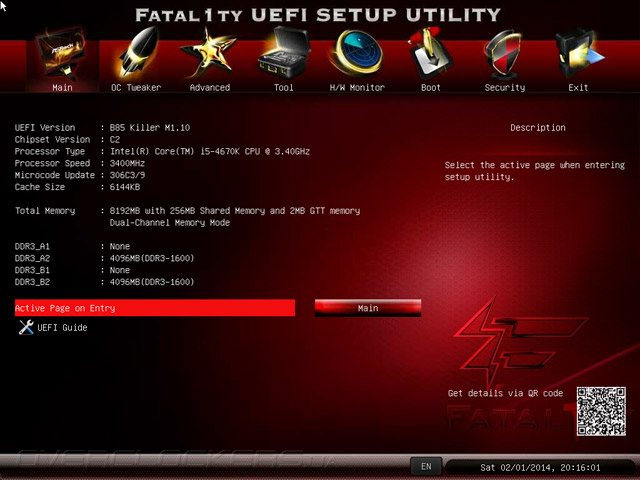

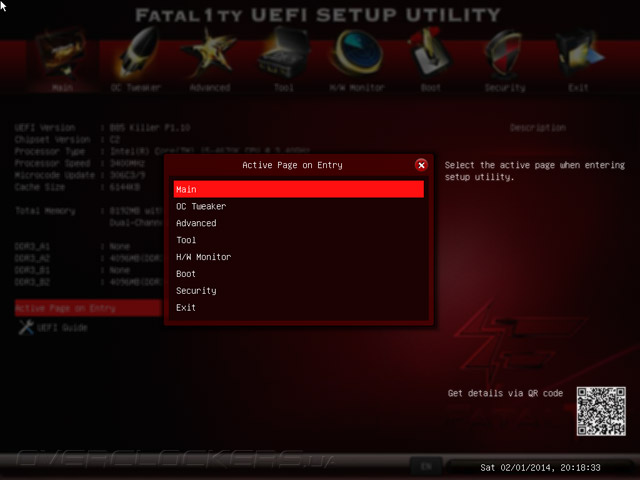

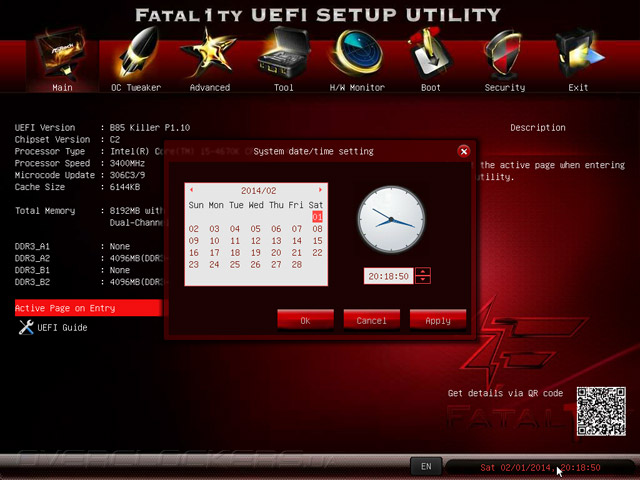

Заглавная страница Main позволяет получить краткие сведения об установленных компонентах системы, установить стартовую страницу UEFI, изменить локализацию интерфейса и выставить текущие дату и время.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

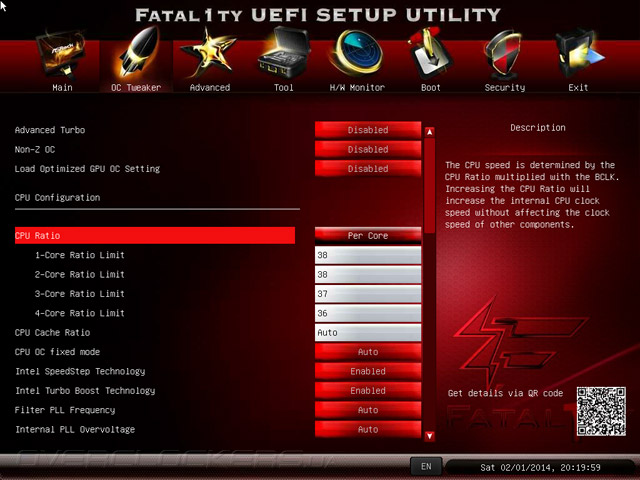

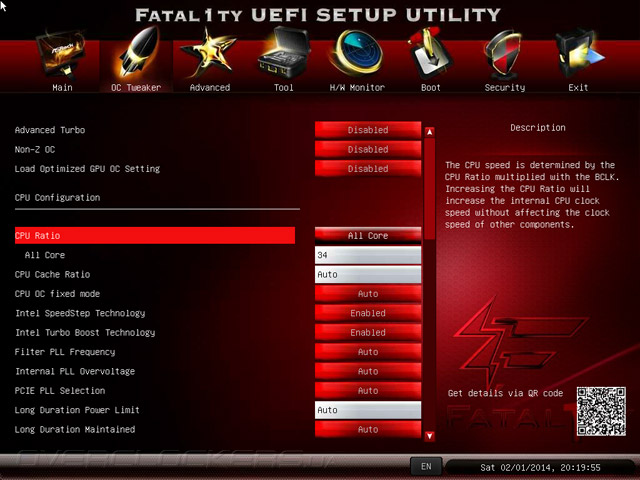

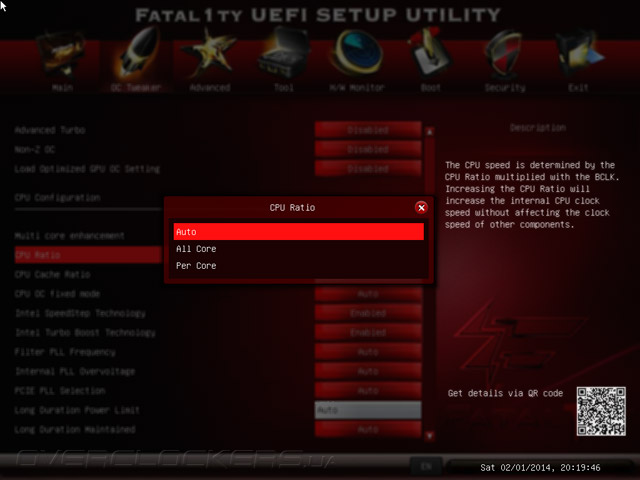

К счастью, беглый осмотр наполнения OC Tweaker позволяет сделать вывод о готовности устройства проводить разгон ЦП.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

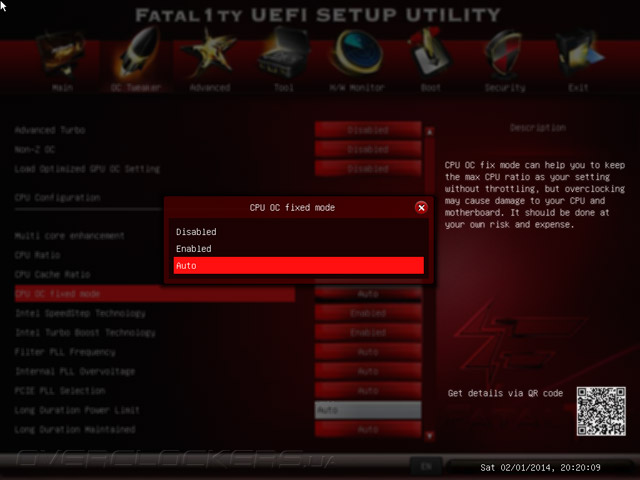

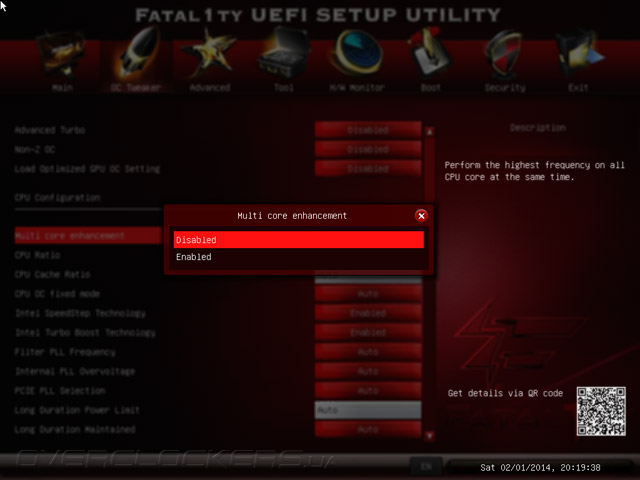

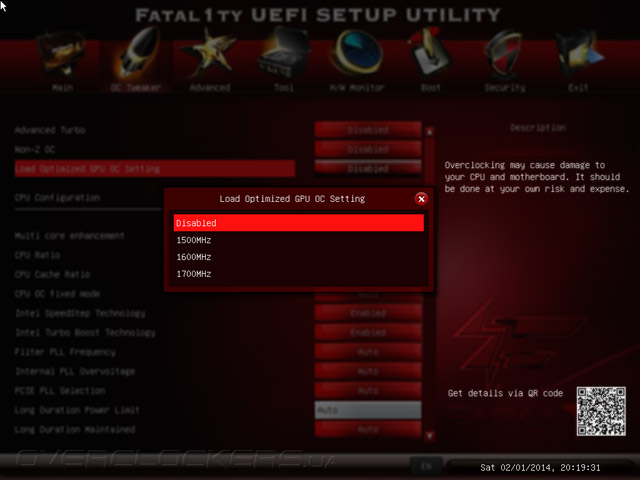

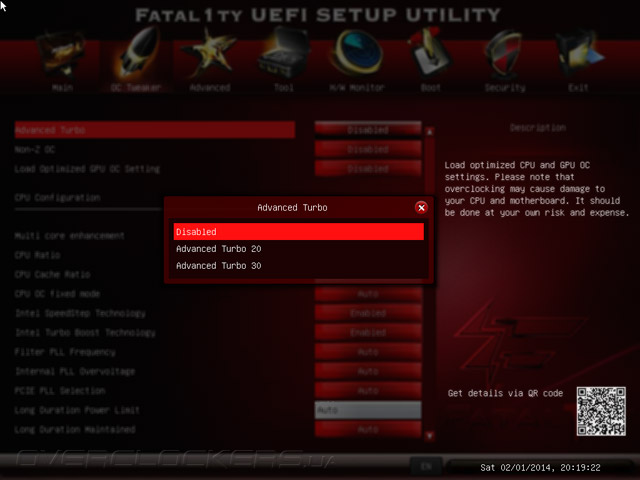

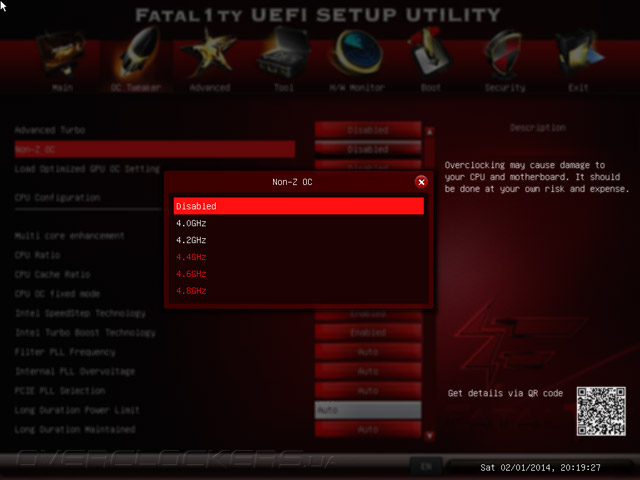

Существуют несколько готовых профилей для разгона в один клик, более того, их общее число превосходит имеющиеся возможности младшего представителя серии Extreme — Z87M Extreme4.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

В целом, концепция по увеличению производительности CPU полностью сохранена, несмотря на «неподходящий» для этого чипсет.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

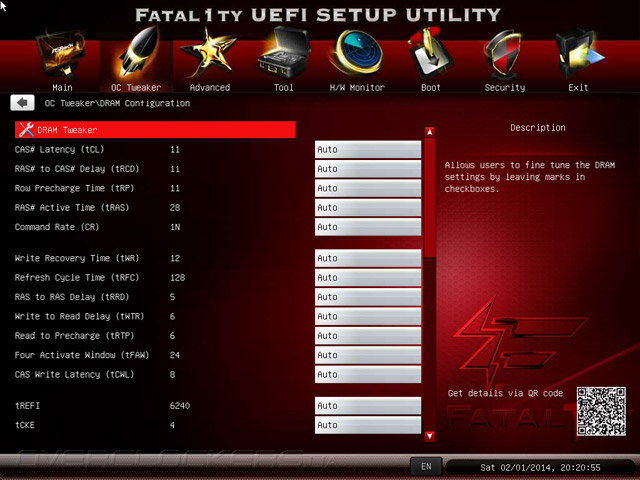

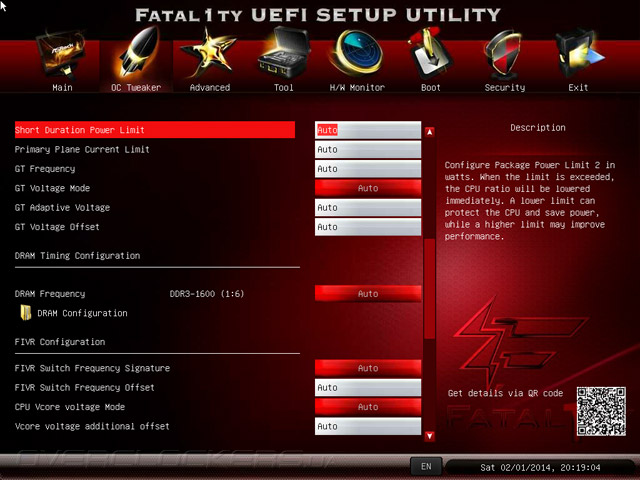

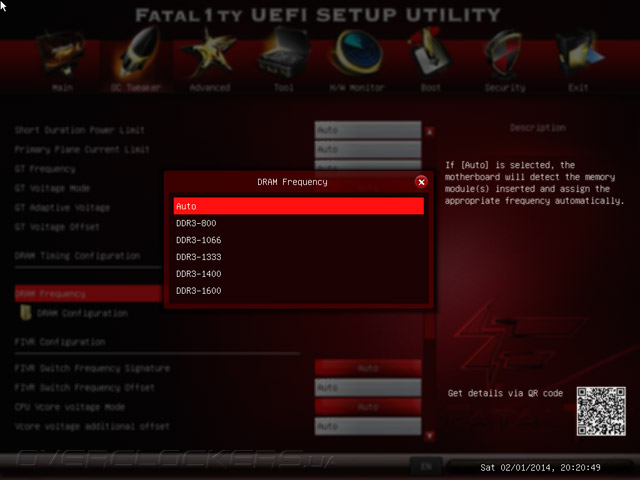

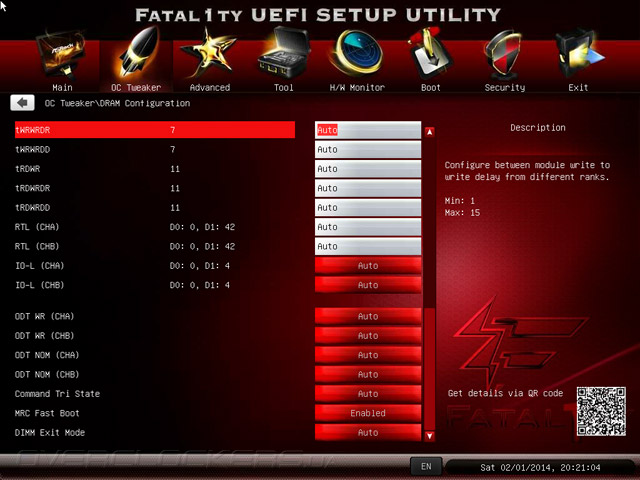

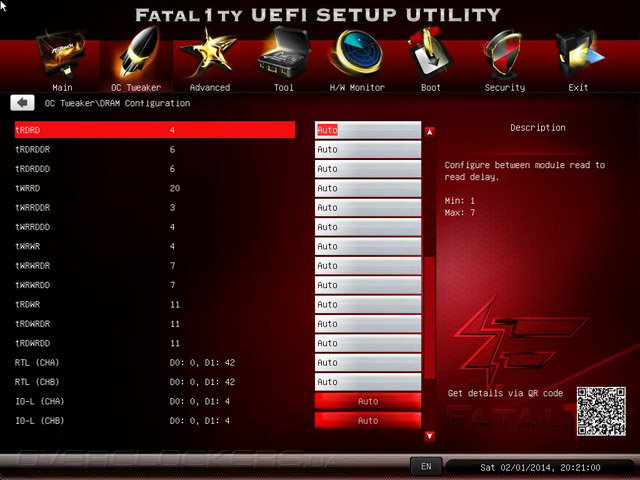

Возможность управления базовой частотой справедливо отсутствует, а оперативная память может функционировать на ограниченном сверху значении в 1600 МГц. Настройки задержек нисколько не урезаны.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

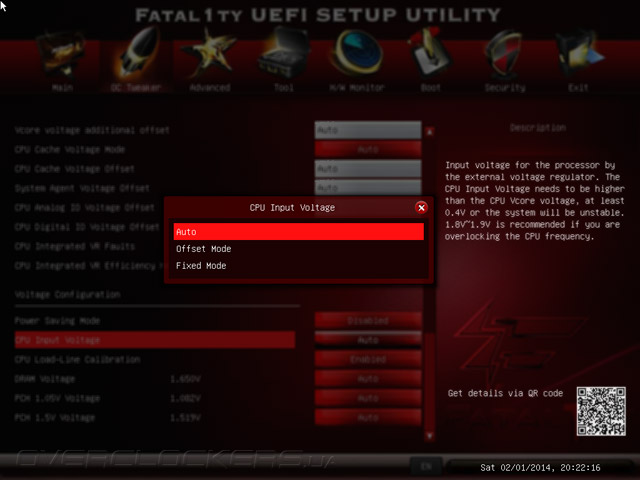

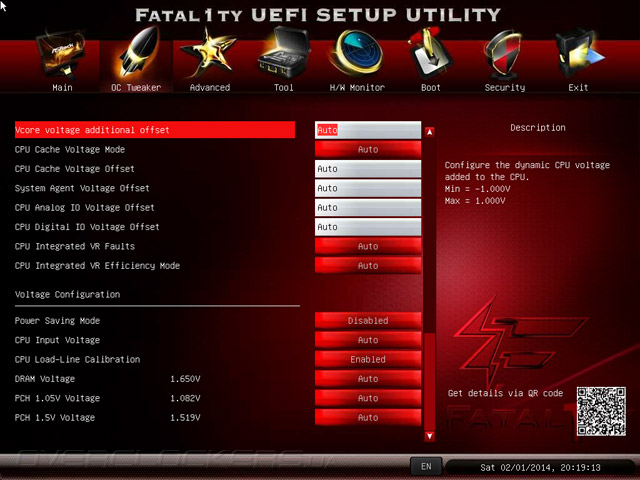

Что до изменения действующих напряжений, то механизмы весьма напоминают собой подобные возможности младших решений серии Extreme, к примеру, той же Z87M Extreme4, или же Fatal1ty Z87 Killer.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

Все важные параметры можно найти в таблице:

Параметр Диапазон регулировки Шаг
Filter PLL Frequency Auto/Low BCLK Mode/High BCLK Mode
Internal PLL Overvoltage Auto/Enabled/Disabled
PCIE PLL Selection Auto/LC PLL/SB PLL
CPU Ratio (Multiplier) 8–120 1
CPU OC fixed mode Auto/Enabled/Disabled
Vcore Override Voltage (В) 0,8–2,0 0,001
CPU Integrated VR Efficiency Mode Auto/Enabled/Disabled
CPU Input Voltage (Fixed Mode) (B) 1,2–2,3 0,01
CPU Load-Line Calibration Enabled/Disabled
CPU Cache Ratio (Multiplier) 8–120 1
CPU Cache Override Voltage (В) 0,8–2,0 0,001
DRAM Frequency (МГц) 800/1066/1333/1400/1600
DRAM Voltage (B) 1,165–1,8 0,005
CPU Analog IO Voltage Offset (В) –1,000…+1,000 0,001
CPU Digital IO Voltage Offset (В) –1,000…+1,000 0,001
System Agent Voltage Offset (В) –1,000…+1,000 0,001
PCH 1,05V Voltage (В) 0,977–1,322 0,005
PCH 1,5V Voltage (В) 1,369–1,699 0,005
GT Frequency (МГц) 1200–3000 50
GT Override Voltage (В) 0,8–2,0 0,001

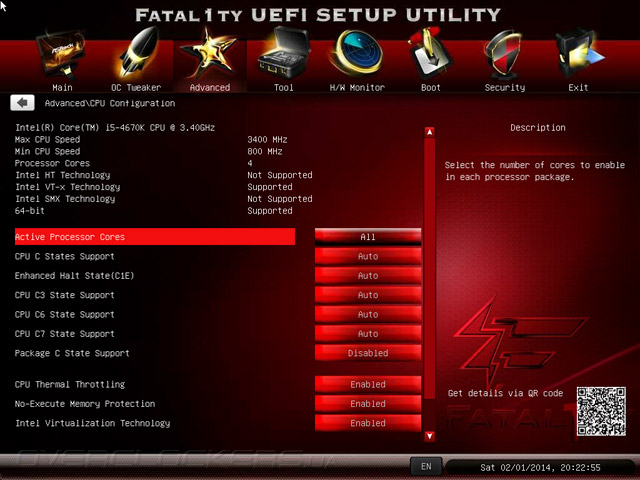

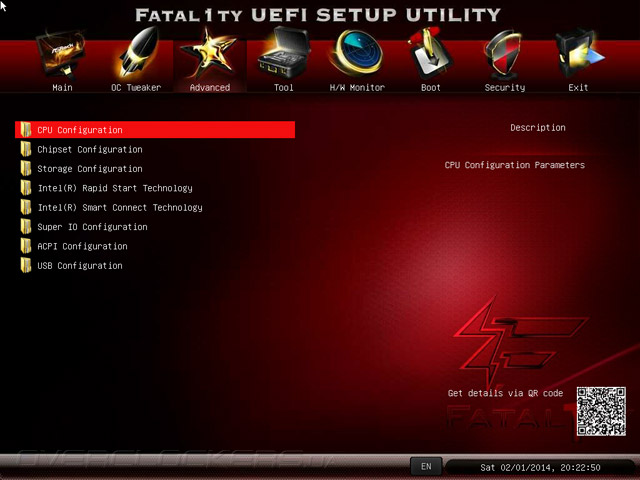

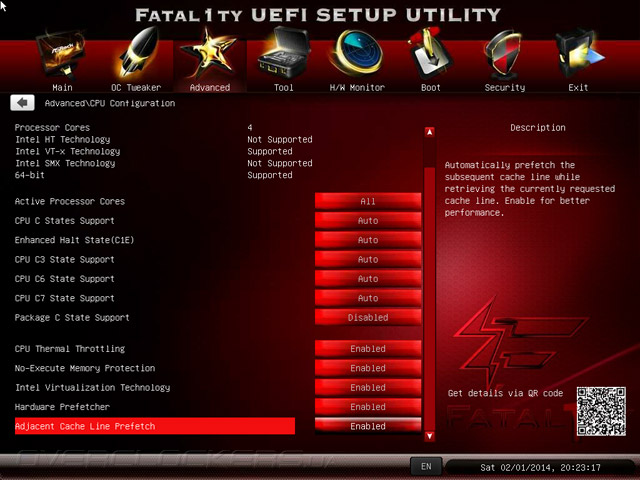

Прочие разделы также не подверглись упрощениям. На странице Advanced находятся настройки и немного справочной информации об остальных компонентах системы, не имеющих отношения к разгону.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

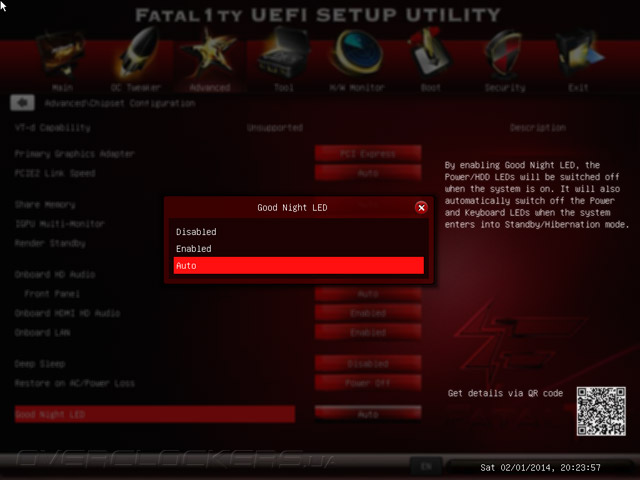

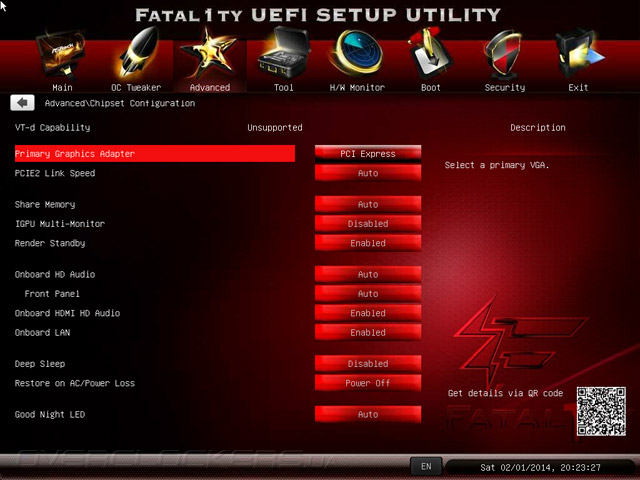

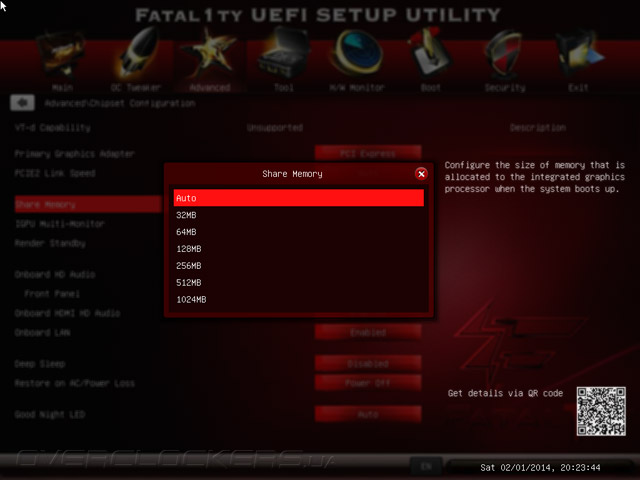

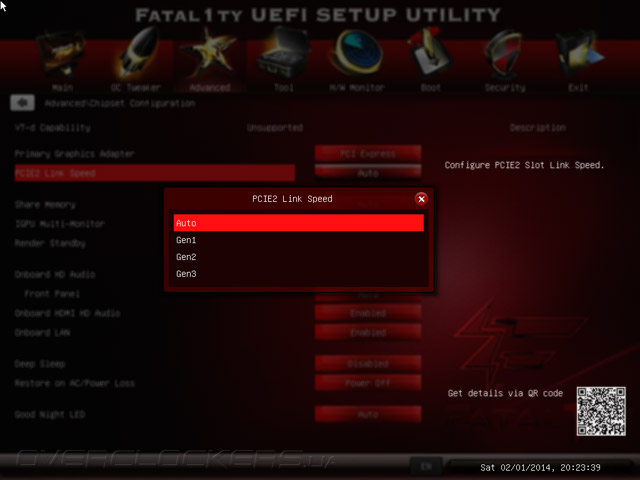

Это хорошо подтверждает вкладка с именем Chipset Configuration, возможности которой буквально дублирует функциональность подобного раздела у Z87M Extreme4.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

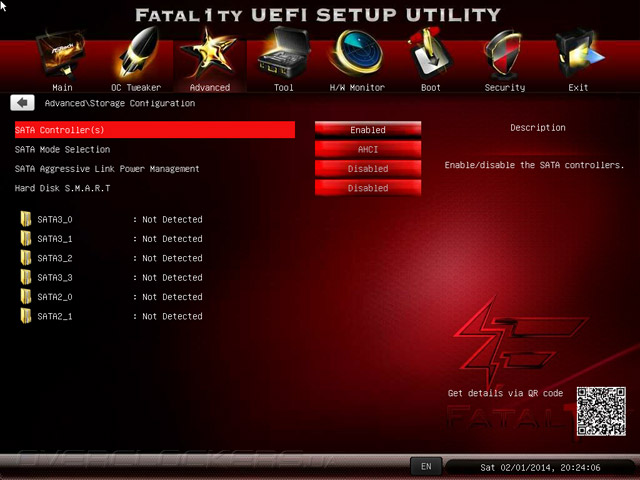

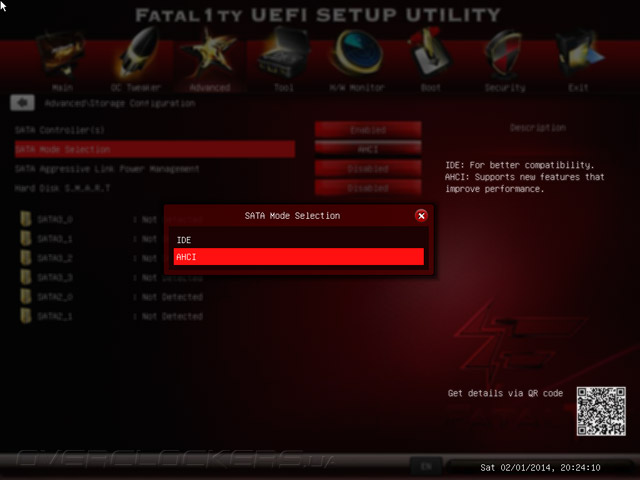

Storage Configuration позволяет выбрать один из двух режимов работы контроллера SATA.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

Любопытным оказался раздел Super IO Configuration, где обнаружилась возможность активации PS/2 кабеля-переходника типа Y.

UEFI Setup ASRock Fatal1ty B85 Killer

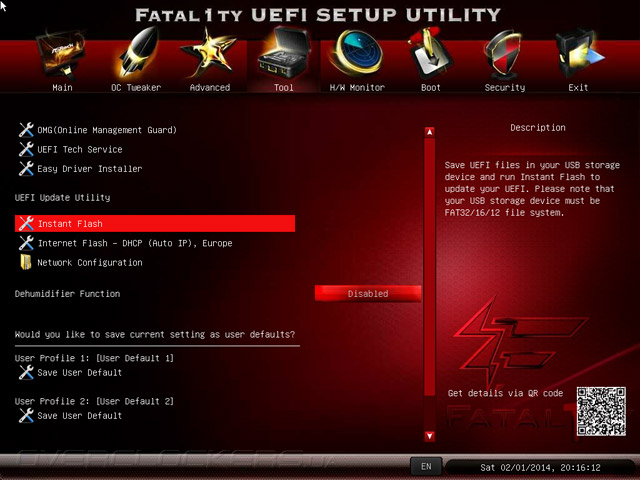

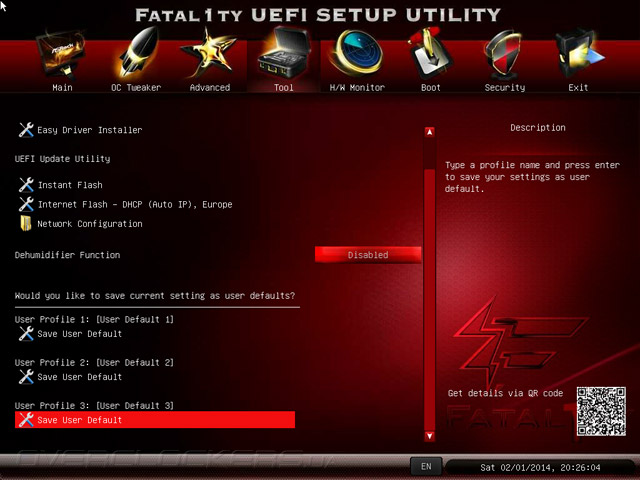

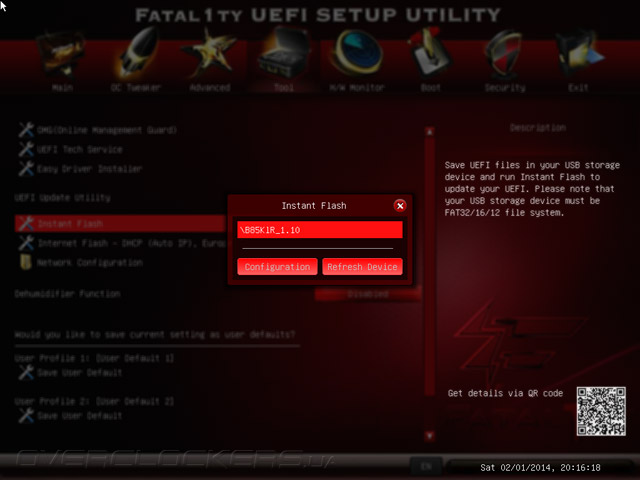

А вот раздел Tool неожиданно удивил отсутствием фирменного решения ASRock System Browser. Все прочие, уже ставшие привычными службы и возможности на месте. В том числе полезные для оверклокера три профиля. В них можно сохранить текущие настройки и задать им собственное наименование.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

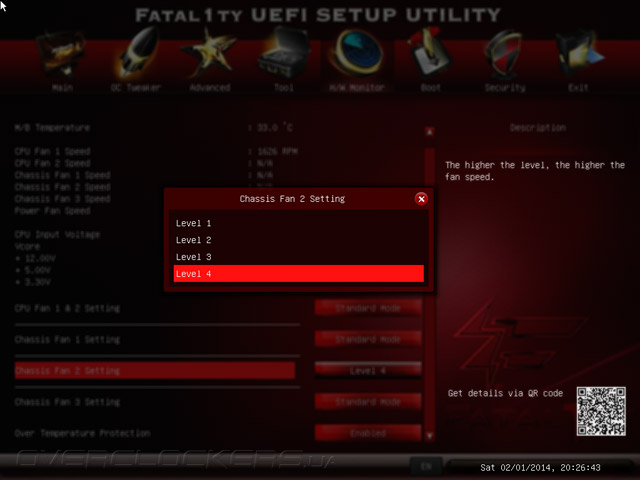

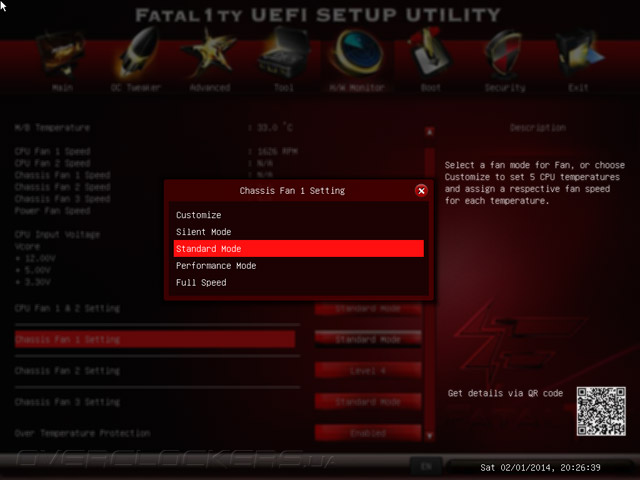

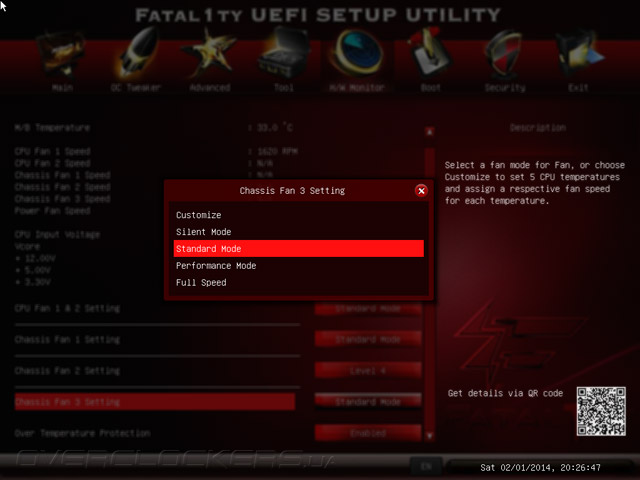

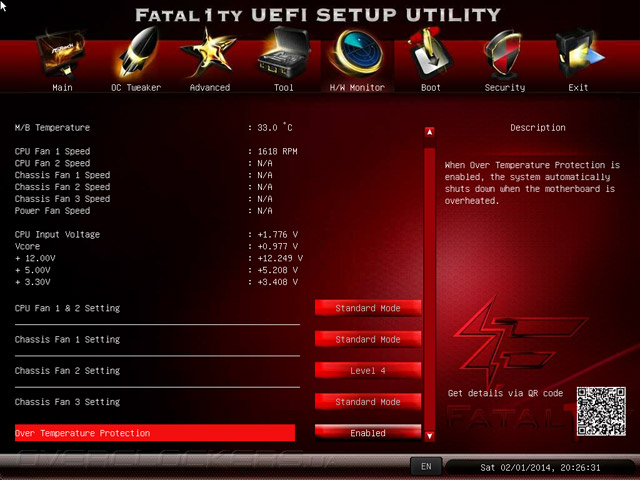

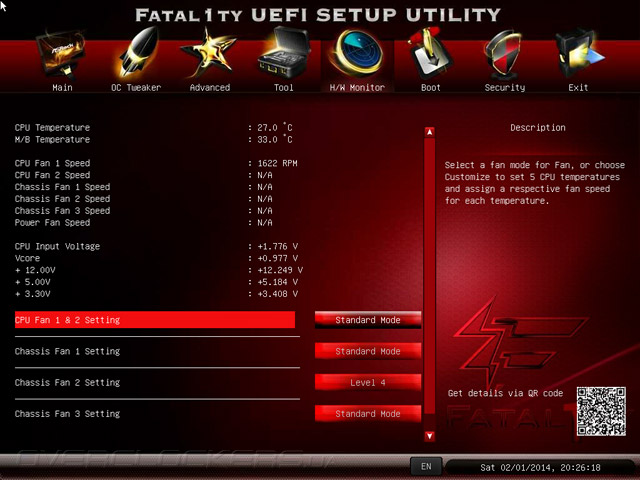

H/W Monitor продемонстрировал возможность честного управления лишь тремя охладителями, как и на всех прочих начальных решениях. Разъём Power Fan служит лишь для мониторинга частоты вращения, а настройки Chassis Fan 2 подразумевают выбор одного из четырёх готовых уровней. Несоизмеримо большими возможностями по тонкой настройке обладает фирменный комплекс ПО в среде MS Windows. Впрочем, даже такие возможности в UEFI являются отличным примером для подражания прочим производителям.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

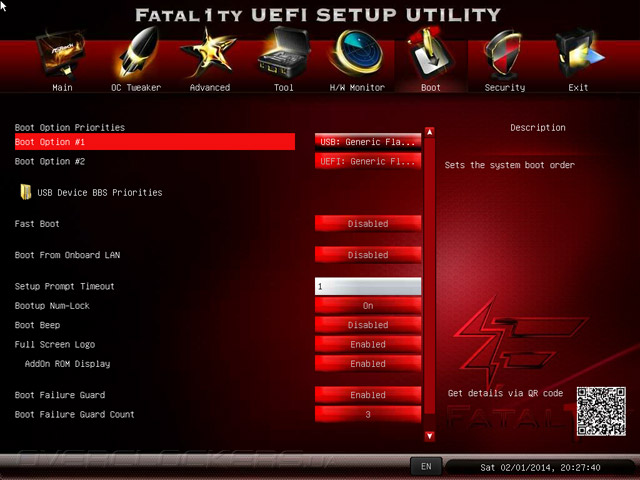

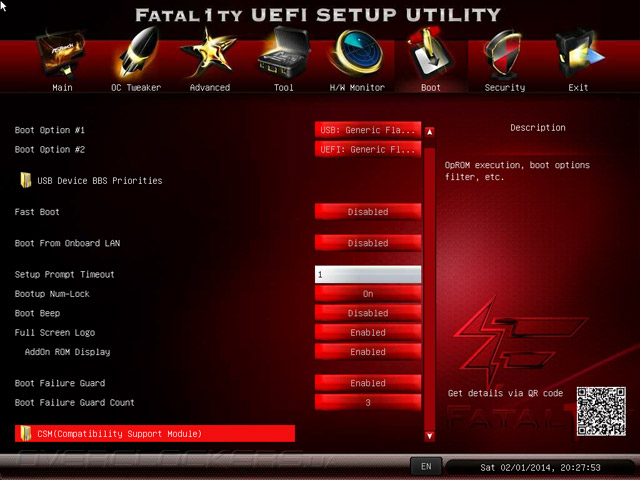

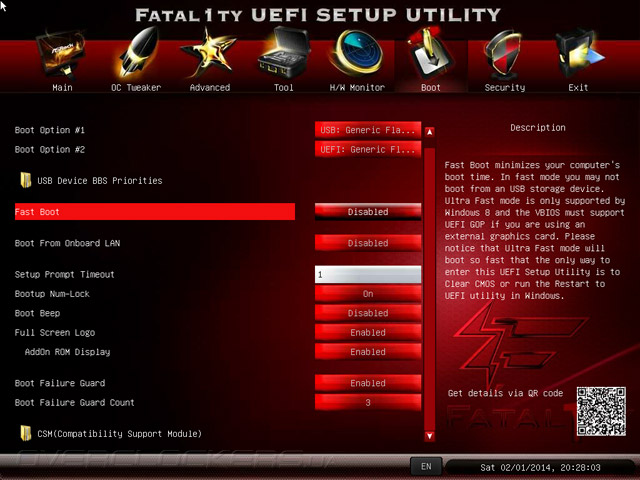

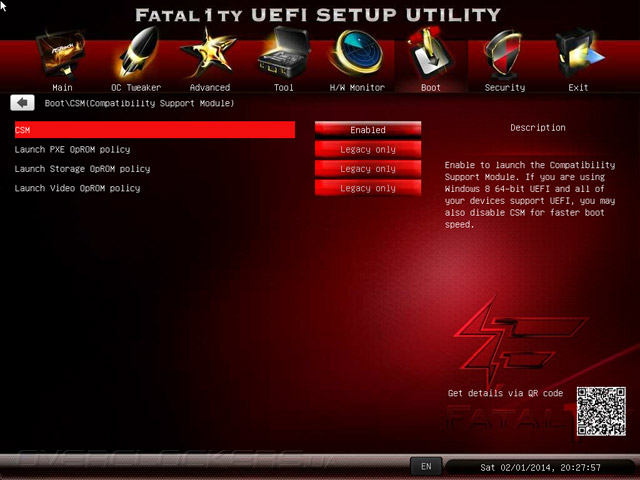

На странице Boot существует возможность избрать нативный UEFI-загрузчик в роли приоритетного, но при этом CSM-модуль будет отключен.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

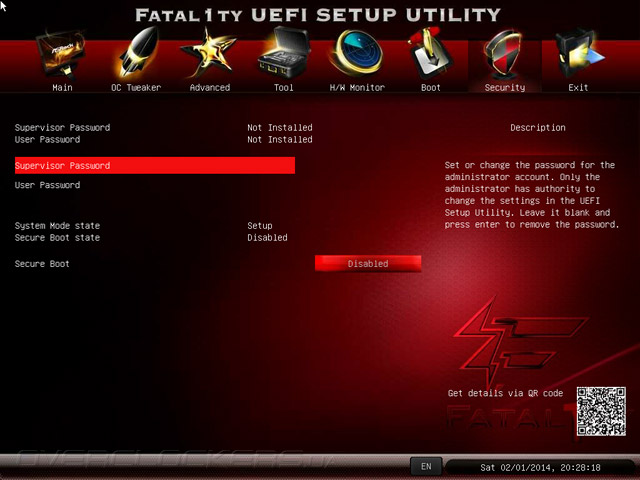

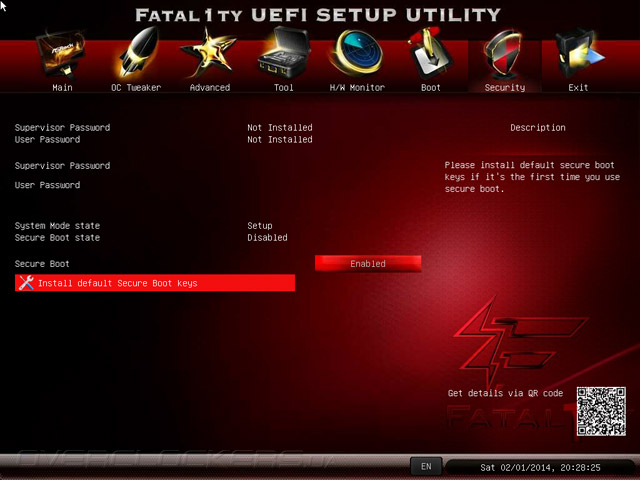

В разделе Security можно задать пароль администратора системы и привлечь для авторизации съёмный носитель.

UEFI Setup ASRock Fatal1ty B85 KillerUEFI Setup ASRock Fatal1ty B85 Killer

На странице Exit ничего любопытного не появилось.

UEFI Setup ASRock Fatal1ty B85 Killer

После знакомства с UEFI становится очевидным его богатое наполнение, что самое главное для всех нас — в области настроек действующих напряжений и компонентов CPU. Остаётся проверить как с разогнанным процессором справится преобразователь напряжения.


Комплектное ПО

После ознакомления с первым продуктом для процессоров Haswell от ASRock, побывавшим у нас в лаборатории, — Z87 Extreme6 — стало известно о доступности для пользователя механизма установки самого свежего ПО и драйверов прямо из Сети. Кроме этого, перед самой процедурой можно было ознакомиться с версией устанавливаемого продукта, что выглядело весьма инновационно и соответствовало духу времени.

Однако после этого у производителя, судя по всему, возникли проблемы с хостингом, и вся задумка на данный момент оказывается не у дел. С такими же проблемами сталкивается владелец при попытке использовать фирменные решения в UEFI — Internet Flash или Easy Driver Installer. Однако если недоступности серверов в списках ранее выпущенных продуктов ещё как-то можно печалиться, то неработоспособность подобных механизмов в только что увидевших свет системных платах вызывает недоумение.

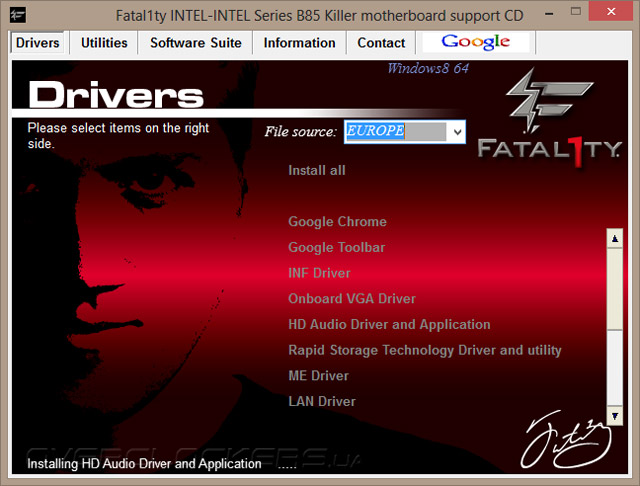

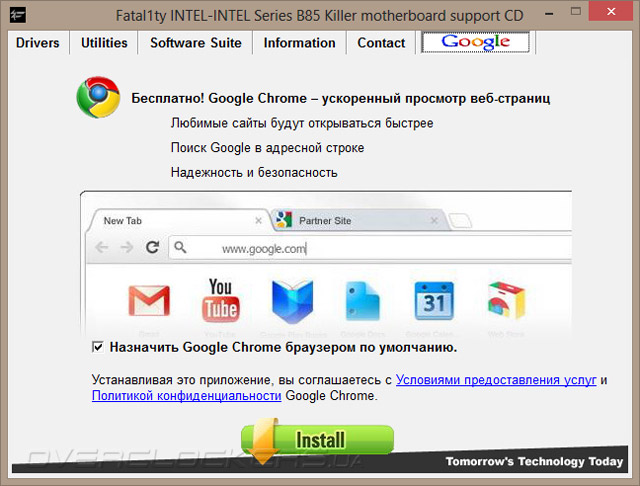

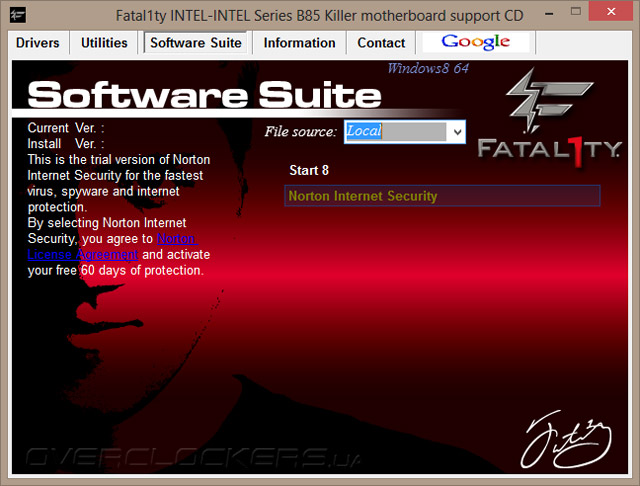

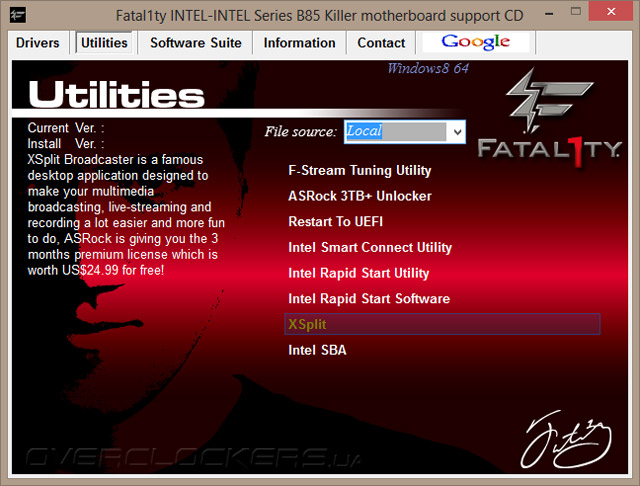

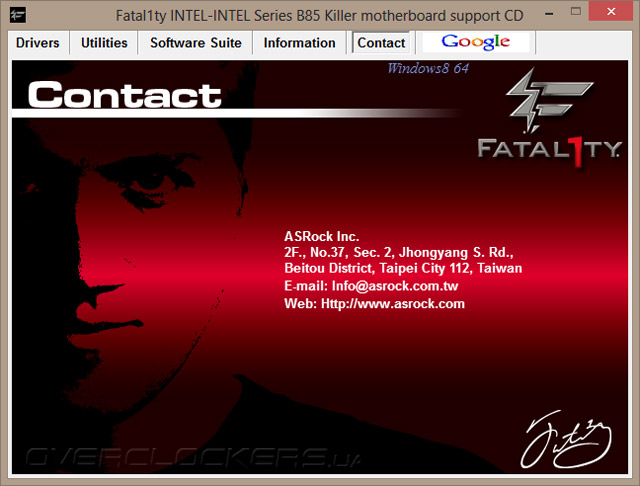

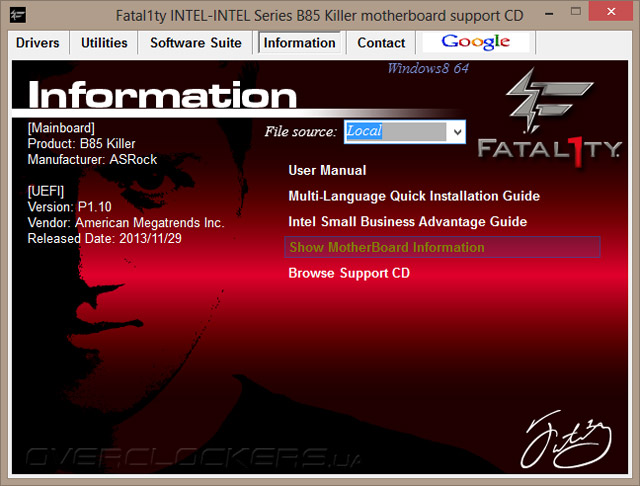

При осмотре Support CD из комплекта Fatal1ty B85 Killer мастер не то что не мог сообщить версию, находящуюся где-то в «облаках», порой он не знал даже номера сборки, размещённой на самом диске, да и с определением уже существующей в системе версии бывали проблемы.

ASRock Fatal1ty B85 KillerASRock Fatal1ty B85 KillerASRock Fatal1ty B85 KillerASRock Fatal1ty B85 KillerASRock Fatal1ty B85 KillerASRock Fatal1ty B85 KillerASRock Fatal1ty B85 Killer

В обзоре Z87M Extreme4 всё дело оказалась в банальном отсутствии сетевого соединения ввиду неустановленных драйверов сетевого интерфейса. В этот раз их установка ничего не изменила.

ASRock Fatal1ty B85 Killer

Попытка выбрать различные сервера успехом не увенчалась.

ASRock Fatal1ty B85 Killer

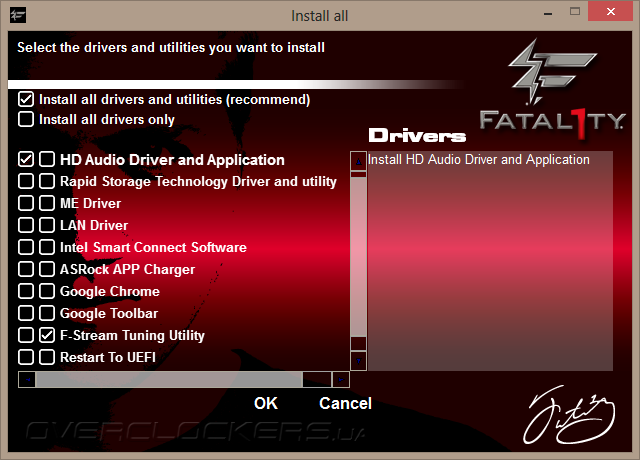

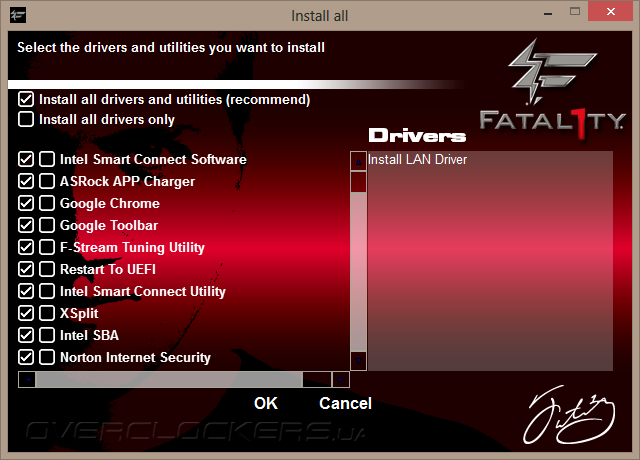

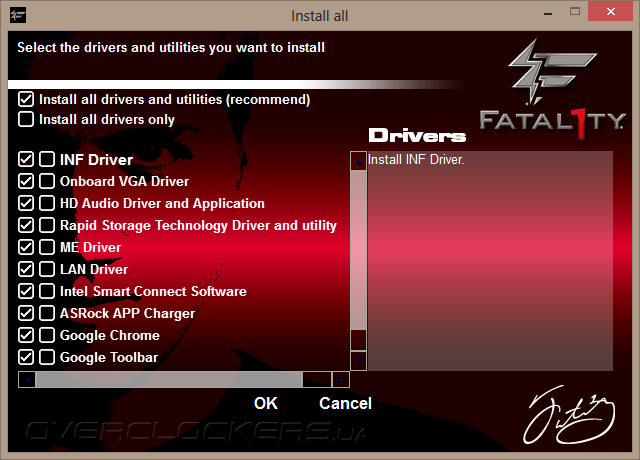

Запуск мастера установки также не изменил картины. И всё же для чистоты эксперимента была отмечена для загрузки из Сети фирменная утилита F-Stream.

ASRock Fatal1ty B85 KillerASRock Fatal1ty B85 KillerASRock Fatal1ty B85 Killer

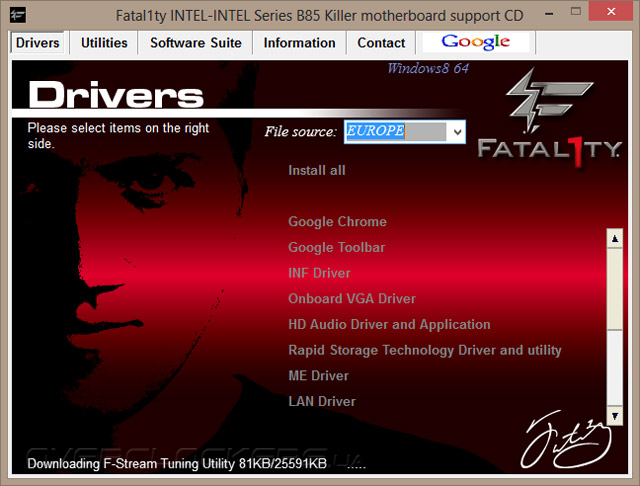

Внезапно оказалось, что связь с серверами всё же имеется, более того, программисты ввели показатель прогресса процедуры загрузки, что в случае небольшой скорости лишь достойно похвалы. После завершения загрузки мастер установки корректно отработал свой сценарий, после чего самостоятельно перезагрузил компьютер.

ASRock Fatal1ty B85 KillerASRock Fatal1ty B85 Killer

Очевидно, специалисты компании не сидят сложа руки и постоянно экспериментируют. За это их стоит похвалить.

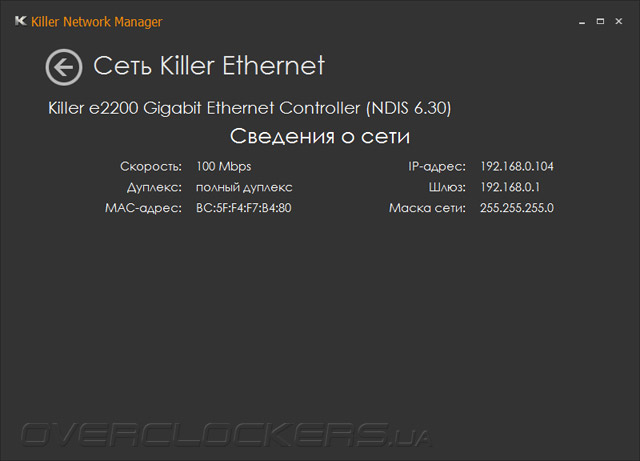

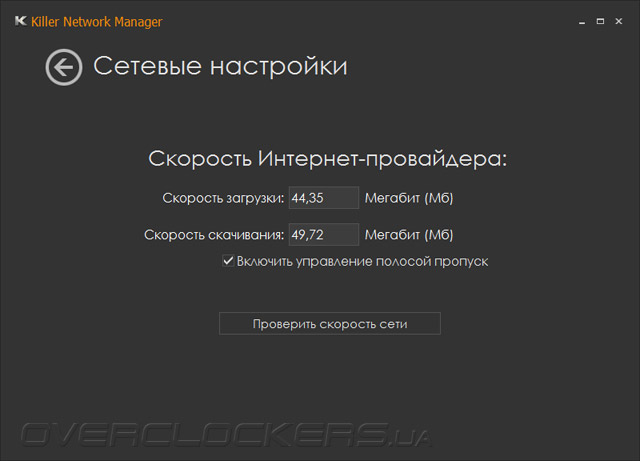

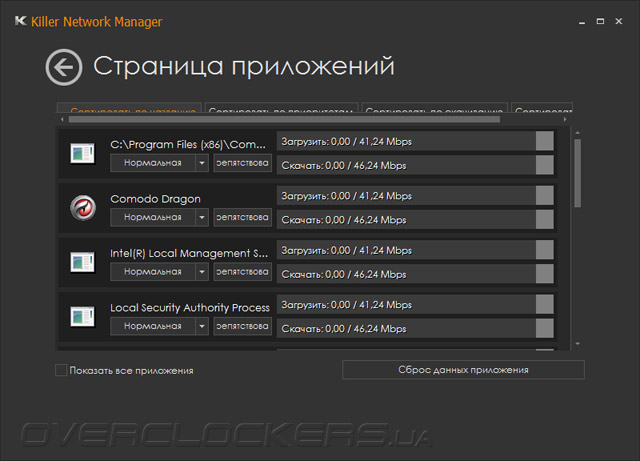

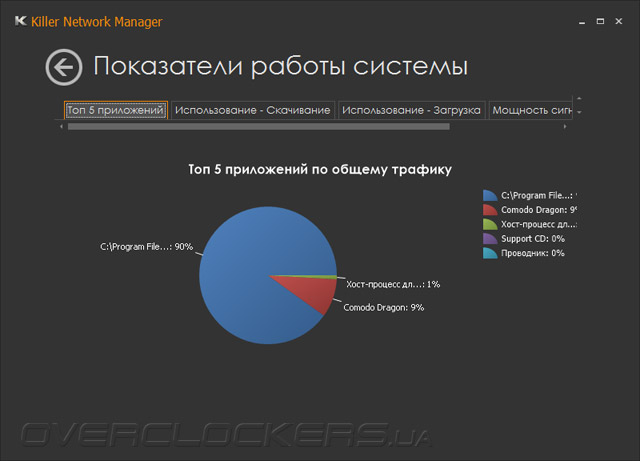

Гвоздём программы является фирменный комплекс Killer Network Manager. Вслед за продуктами MSI и Gigabyte мы оказались лицом к лицу с обновлённой версией интерфейса, стилизованного мод Modern UI среды MS Windows.

Killer Network Manager

Решительно ничего нового обнаружить не удалось, ведь версия этого ПО везде одинаковая. Больше о новом интерфейсе рассказано в обзоре MSI Z87M Gaming, а непосредственно тестирование комплекса проводилось при рассмотрении Gigabyte G1.Sniper 5.

Killer Network ManagerKiller Network ManagerKiller Network ManagerKiller Network ManagerKiller Network Manager

Весь набор фирменного программного обеспечения находится под контролем единой утилиты, которая для серии Fatal1ty Killer именуется как F-Stream. В обзоре Fatal1ty Z87 Killer мы уже останавливались на её содержимом, поэтому сегодня отметим лишь самые интересные моменты.

Как оказалось, в ней с определением версий продуктов — как уже установленных, так и находящихся «в облаках» — полный порядок. При первом запуске она открывается на странице Live Update, а после этого запоминает последний, используемый перед закрытием, раздел, к которому и обращается при последующем запуске.

ASRock F-Stream

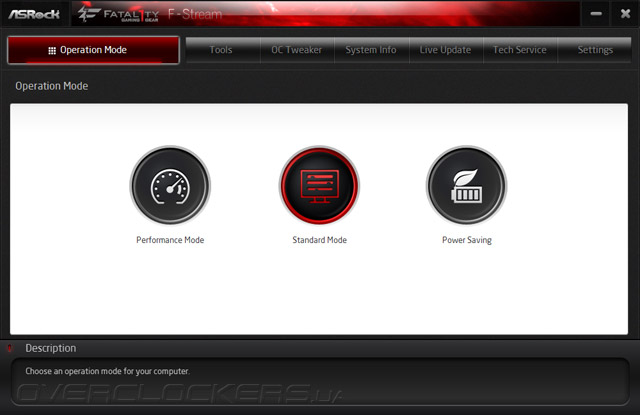

Центральная роль уготована кнопке Operation Mode. В разделе Performance содержимое точь-в-точь такое же, как и у продуктов на базе Z87, а значит возможность производить разгон в один клик из-под ОС тоже доступна.

ASRock F-StreamASRock F-Stream

Набор прочих фирменных решений также большой.

ASRock F-Stream

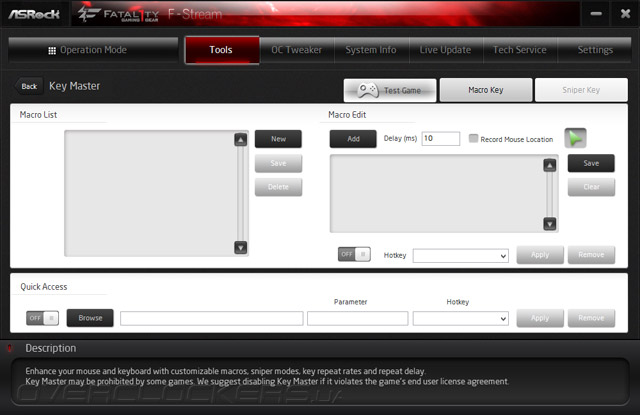

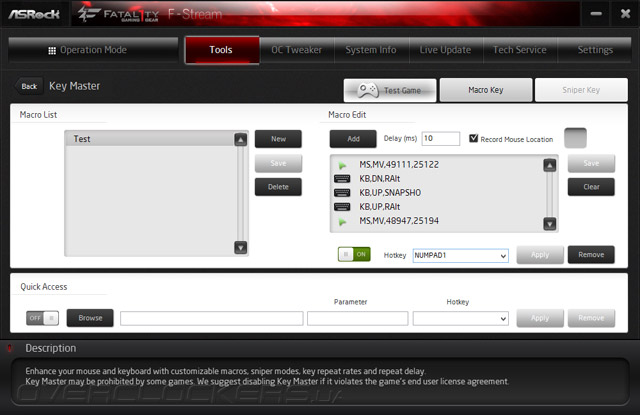

Как я и обещал, остановимся лишь на самом интересном. Key Master это небольшое дополнение, где можно записывать макросы и назначать для них «горячие кнопки». Функциональность не то чтобы богатая, но всё выполнено вполне наглядно, а главное — работоспособно, что немаловажно для тех, кто с подобными утилитами работает впервые.

ASRock F-StreamASRock F-StreamASRock F-Stream

Внизу страницы также заготовлен небольшой модуль Quick Access, где на кнопку можно «повесить» запуск чего угодно, к тому же с дополнительными параметрами, что тоже весьма интересно. Например, в один клик можно начать запись происходящего на экране, что для геймеров весьма важно.

ASRock F-Stream

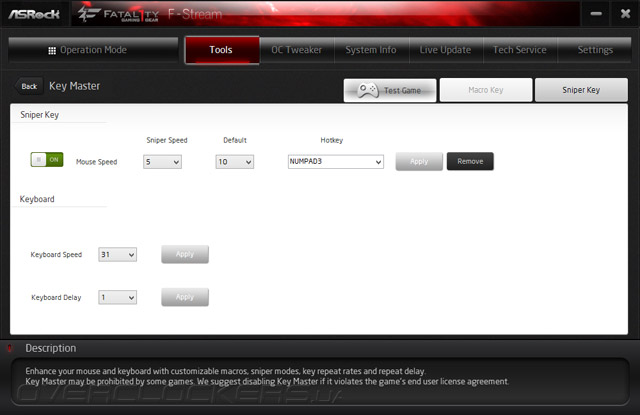

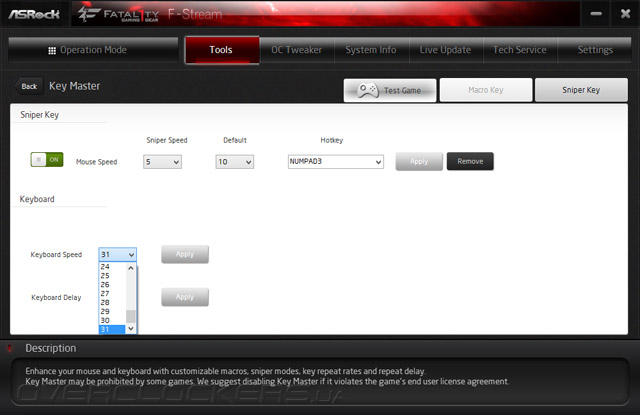

Следующая закладка — Sniper Key — призвана назначить на определённую кнопку включение режима, когда чувствительность мыши резко снижается. В завершении можно попробовать сделать из своей клавиатуры «игровую» повысив время опроса/реакции, либо же наоборот — снизить их, исключив тем самым ложные нажатия.

ASRock F-StreamASRock F-StreamASRock F-Stream

Следующее дополнение для мыши — Fatal1ty Mouse Port. Подключив манипулятор в соответствующее гнездо USB можно приступить к его тестированию. Всё что удалось «выжать» из тестовой А4Tech серии X7 видно на снимке экрана.

ASRock F-Stream

Изменяя частоту опроса порта путём ухода от начальных 500 Гц в любую из сторон каких-либо изменений в поведении курсора на экране замечено не было, да и цифровые показания никак не менялись. Возможно, следует сохранять новое значение перед тестированием? Но здесь работа приложения неожиданно привела к ошибке, поэтому в сторону от 500 Гц уйти так и не удалось.

ASRock F-Stream

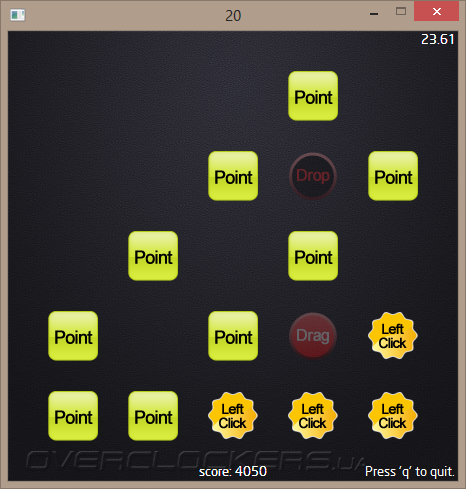

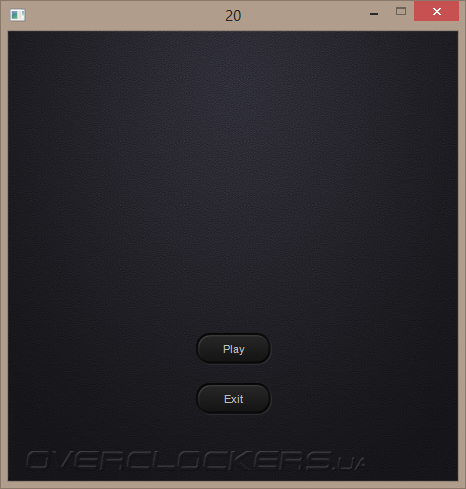

Для проверки новых настроек можно запустить небольшую казуальную игру, что находится на странице модуля Key Master.

ASRock F-StreamASRock F-Stream

Что же до более нужных вещей, то модуль FAN-Tastic Tuniung вновь порадовал своей работоспособностью. Чуть более подробно о его функциональности написано в обзоре Z87 Extreme6, я лишь остановлюсь на особенностях его реализации на этой плате. Всего, как и в UEFI, лишь три канала действительно являются полноценно настраиваемыми.

ASRock F-Stream

Для Chassis Fan 2 предусмотрено четыре уровня с виртуальным шагом 25%. В самом нижнем положении наш тестовый вентилятор понизил частоту с 2000 об/мин до 1500 об/мин.

ASRock F-Stream

Четырёхконтактные штыревые разъёмы умеют управлять охладителями лишь при помощи ШИМ-метода. Вот что произойдёт, если к нему подключить всё тот же вентилятор.

ASRock F-Stream

Для трёхконтактных гнёзд все вполне прозаично. Полученный паспорт вентилятора позволит с лёгкостью выполнить нужную настройку алгоритма его работы.

ASRock F-Stream

Для каждого из каналов предусмотрена собственная кнопка Start FAN Test.

ASRock F-Stream

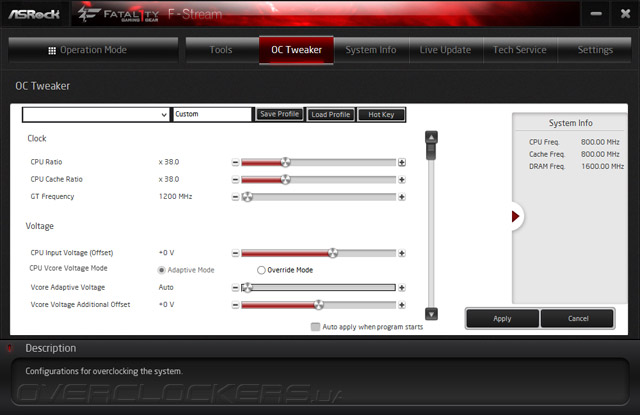

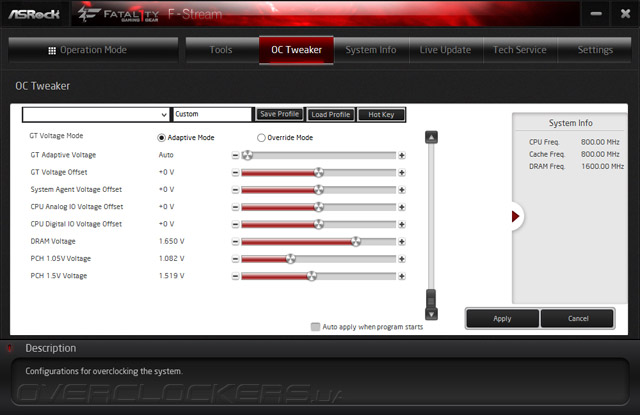

Вторя возможностям UEFI, оснащение раздела OC Tweaker ни в чём не уступает подобному на плате Fatal1ty Z87 Killer, разумеется, за исключением ползунка BCLK Frequency.

ASRock F-StreamASRock F-StreamASRock F-Stream

Hardware Monitor на странице System Information предоставляет самую подробную информацию, являясь ещё одним качественным примером реализации раздела справочной информации о системе.

ASRock F-Stream

В довесок к нему полностью работоспособным является модуль System Browser, который оказался позабыт в рассмотренной версии микрокода.

ASRock F-Stream

Прочие страницы ничем особенным не отличились.

ASRock F-StreamASRock F-Stream

Подводя итог можно констатировать факт оснащения Fatal1ty B85 Killer полноценным набором фирменных работоспособных утилит, которые просто обязаны стать верными помощниками в системе начинающего геймера и/или оверклокера.
