Обзор материнской платы Gigabyte G1.Sniper Z87. Обновление результатов сравнительного тестирования с участием стенда в режиме максимального разгона CPU и DRAM

Рынок диктует свои законы, и производители материнских плат во второй, обновлённой волне продуктов для платформы Intel LGA1150 стали выпускать особые, прежде кажущиеся неуместными, изделия. Особый интерес для них составляет аудитория геймеров, ведь вполне очевидно, именно они являются наиболее заинтересованными лицами в области обновления собственного аппаратного обеспечения. Разработчики из Gigabyte Technology решили развить вполне успешно созданный образ грамотного продукта в лице G1.Sniper 5 путём выпуска намного более облегчённой его версии, получившей название G1.Sniper Z87.

Gigabyte G1.Sniper Z87

Новая плата оказалась значительно меньше прежней, растеряла весь ряд дополнительных контроллеров, однако сохранила возможность управления в режиме использования открытого стенда и главные атрибуты «геймерского» сообщества — продвинутые аудио и сетевой модули. Всё это позволило значительно снизить итоговую стоимость, позволив продукту составить конкуренцию существующим ASRock Fatal1ty Z87 Killer или MSI Z87-G45 Gaming, уже завоевавшим определённую популярность на рынке. Впрочем, ряд характерных особенностей делают G1.Sniper Z87 действительно уникальным продуктом: грамотное размещение двух гнёзд PCI позволит склонить в свою сторону покупателей, обладающих старым оборудованием.

Характеристики

Модель Gigabyte G1.Sniper Z87 (rev. 1.1)
Чипсет Intel Z87
Процессорный разъем Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*(OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
3 x PCI Express 2.0 x1
Слоты PCI 2 (ITE IT8892E)
Встроенное видеоядро Intel HD Graphics P4600/4600
Видеоразъемы 1 x DisplayPort 1.2, 1 x HDMI 1.4a
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z87)
7 x 2.0 (3 разъёма на задней панели, Z87)
Serial ATA 6 x SATA 6 Гбит/с (Z87)
RAID 0, 1, 5, 10 (Z87)
Встроенный звук Creative Sound Blaster Recon3Di (2/5.1, HDA)
S/PDIF Оптический, коаксиальный (выход)
Сетевые возможности Qualcomm Atheros Killer E2201 (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 233
Дополнительные возможности Кнопки включения и перезагрузки, POST-индикатор, поддержка AMD 2-Way CrossFireX и NVIDIA 2-Way SLI, аппаратные переключатели режима работы звукового усилителя для выхода наушников (2,5x/6x), DIP-кроватка с предустановленным ОУ OPA2134, специализированный USB для подключения внешнего ЦАП


Упаковка и комплектация

Продукт поставляется в коробке средних размеров, основным тоном в оформлении теперь уже выступает чёрный. Всё так же центральную часть лицевой стороны занимает фото узла VRM, а нижний ряд полностью отведён для описания аппаратных особенностей реализации звуковой инфраструктуры и применения сетевого адаптера Killer серии E2200.

Gigabyte G1.Sniper Z87

Обратная сторона демонстрирует коллаж продукта с акцентами на различных узлах платы. Здесь же присутствует небольшая таблица с основными характеристиками и схематическое изображение задней панели устройства. В целом, информативность и привлекательность упаковки выполнены хорошо, небольшие замечания вызывает полное отсутствие упоминания о комплектном программном обеспечении.

Gigabyte G1.Sniper Z87

В коробку с платой вложили:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт.
Gigabyte G1.Sniper Z87

Обычный набор, намного скромнее, чем состав такового у старшего продукта (G1.Sniper 5), но даже в чём-то интереснее, нежели у непосредственных конкурентов.


Внешний вид

Отсутствие дополнительных контроллеров позволило значительно уменьшить плату в размерах, оттого она даже недобрала в ширине 11 мм до полноценного формата ATX (ширина составляет 233 мм). Основной разъём PCI-E смещён немного вниз платы, поэтому никаких проблем при использовании габаритных систем охлаждения ЦП быть не должно. Рядом с ним расположились четыре коммутатора производства NXP Semiconductors — CBTL04083B, а значит у G1.Sniper Z87 реализовано полноценное разделение 16 линий на две группы.

Gigabyte G1.Sniper Z87

Обратная часть лишена дискретных элементов. Охладитель системной логики оснащён винтовой системой крепления, а в узле преобразователя напряжения ЦП используются более простые пластиковые клипсы.

Gigabyte G1.Sniper Z87

Исполнение радиатора на чипсете обычное, без подсветки, но с декоративной пластиной. Его площадь не вызывает никаких опасений за тепловой режим в этой зоне.

Gigabyte G1.Sniper Z87

Расположение элементов в правом нижнем углу абсолютно логично. Никаких проблем при сборке системы возникнуть не должно. Плата оснащена двумя микросхемами ПЗУ, активная в данный момент времени подсвечивается рядом расположенным оранжевым светодиодом.

Gigabyte G1.Sniper Z87

Прочие элементы расширения системы разместились вдоль нижней грани. Из непривычного отметим наличие здесь целых двух штырьковых разъёмов для подключения вентиляторов. Дальнейшее знакомство с продуктом немного объясняет этот момент: они оба объединены в рамках единого алгоритма управления охладителей, подключенных к ним. Два слота PCI заняли две нижние позиции на PCB.

Gigabyte G1.Sniper Z87

Реализация аудиоподсистемы эволюционирует с каждым выпуском нового продукта компании. От прошлого подхода здесь всё ещё осталось множество черт. Так, рядом с протравленной дорожкой в недрах медных слоёв распаяны 14 зеленых светодиодов (на обратной стороне платы). Их питанием заведует DC-DC преобразователь производства Texas Instruments — TPS65130, который весьма неумело маркетологи Gigabyte обозначили на своих эскизах как ОУ. При желании, иллюминацию можно отключить в UEFI.

Gigabyte G1.Sniper Z87

Звуковой кодек сокрыт за экраном с эмблемой Sound Core3D, его питает отдельный преобразователь напряжения. Для нужд аудиогнёзд передней панели корпуса используется всё тот же предварительный усилитель от Texas Instruments — DRV632.

Gigabyte G1.Sniper Z87

DIP-кроватка с предустановленным ОУ от того же производителя — OPA2134. Новинка, презентованная впервые, — двухпозиционные переключатели, для правого и левого каналов, чьё положение изменяет режим работы усилителя (2,5x/6x). Теперь в зависимости от типа используемых головных телефонов пользователь сможет самостоятельно выбирать требуемый режим. Очевидно, для наушников с небольшим импедансом шестикратное усиление абсолютно ни к чему, поэтому изначально выбрано положение 2,5x. Всю красоту идеи погубило расположение этих элементов: они находятся аккурат под видеоадаптером.

Gigabyte G1.Sniper Z87

Элементы для управления системой на базе открытого стенда находятся в правом верхнем углу изделия. Это кнопка включения красного цвета, оснащённая белой подсветкой, которая светится постоянно. Ещё две небольшие кнопки позволят проводить перезагрузку и сброс настроек CMOS. Пропали точки замера системных напряжений, а вот расширенное управление технологией DualBIOS сохранилось: можно активировать ручное переключение между обеими микросхемами.

Gigabyte G1.Sniper Z87

Рядом с зоной VRM находится ещё одно новшество. Это обособленных выход USB, предназначенный для подключения внешнего ЦАП. Производитель заверяет об улучшенном подходе к его питанию, высвобожденном от всех недостатков стандартных USB-выходов. В действительности здесь находится отдельный преобразователь напряжения на базе продукта Richtek Technology Corporation — RT8288A. Вся его суть базируется на использовании высокой (500 кГц) частоты работы преобразователя, а вот какого-либо серьёзного фильтра здесь нет.

Gigabyte G1.Sniper Z87

Что же до питания CPU, то его преобразователь основан на базе ШИМ-контроллера компании Intersil Corporation — ISL95820. Таким образом, многочисленное количество элементов увязано в четырёхканальную систему работы стабилизатора. В число каждой из фаз входит два дросселя и четыре транзистора с низким сопротивлением открытого канала от ON Semiconductor — NTMFS4C06N. Такой преобразователь представляет собой симбиоз уже встречавшихся в наших обзорах продуктов ASRock Z87M Extreme4 (схемотехническая реализация удвоенного количества элементов в составе каждого из каналов) и Gigabyte GA-Z87-HD3 (высокоэффективные компоненты). Получается, запас прочности такого узла должен быть весьма солидным, что хорошо оправдывается общей концепцией в производстве системных плат Gigabyte — Ultra Durable.

Gigabyte G1.Sniper Z87

Видимо поэтому разработчики решили не привлекать сложные системы охлаждения, а решили обойтись простыми радиаторами, имеющими небольшой вес, элементарную систему крепления и термопрокладки небольшой толщины.

Gigabyte G1.Sniper Z87

На задней панели не хватает привычных видеовыходов — D-Sub или DVI. Пожалуй, справедливым можно назвать такой подход к построению нового ПК — лишь с применением современных интерфейсов. Прочих мультимедийных выходов вполне достаточно, и распаяны они не плотной группой, а на достаточном удалении друг от друга. Традиционно к гнезду HDMI подвязан конвертер уровней PTN3360D.

Gigabyte G1.Sniper Z87

В целом, внешним видом и дизайном устройства я остался доволен. Предварительное знакомство полностью оправдывает позиционирование G1.Sniper Z87 как геймерского продукта. Перейдём к ознакомлению с UEFI, чтобы проследить, какие упрощения или, возможно, новшества уготовили нам инженеры.

Возможности UEFI

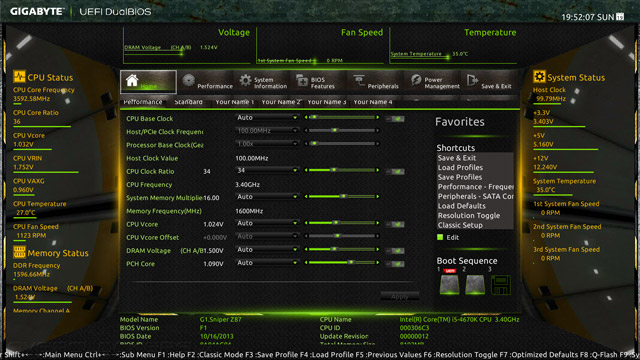

А между тем произошло долгожданное событие. Теперь в UEFI системных плат Gigabyte указатель мыши обрёл уверенность в собственном местоположении. Управление стало таким, каким оно и должно быть — лёгким и непринуждённым, с нормальным позиционированием курсора.

Рассматривая модель является новинкой на рынке, и на официальной странице продукта всё ещё находится микрокод первоначального образца — F1, с которым мы и проведём наше знакомство.

На экранах с разрешением 1600х900 теперь доступны все справочные поля, ранее отображающиеся лишь на бóльших разрешениях. Однако в обновлённом режиме Dashboard работа с клавиатурой всё ещё не реализована корректным образом. Клавиши Esc, Backspace, Page Up, Page Down, F6 или F5, навигационные кнопки превращают процесс навигации в сущий кошмар, в противном случае они оказываются полностью неработоспособными согласно своим привычным ролям.

UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87

Элементы, такие как ползунки, выглядят вполне логично, но, к примеру, выпадающие списки из двух-трёх строк удобства при настройке точно не добавляют и выглядят просто нелепо. Поэтому в этом обзоре я решил осматривать возможности устройства в более привычном, классическом режиме.

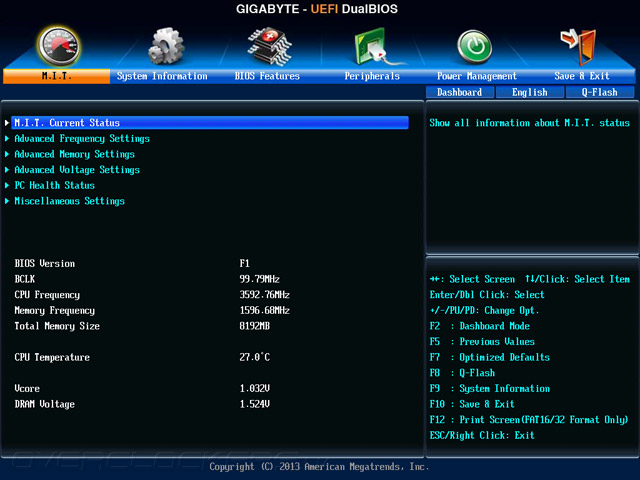

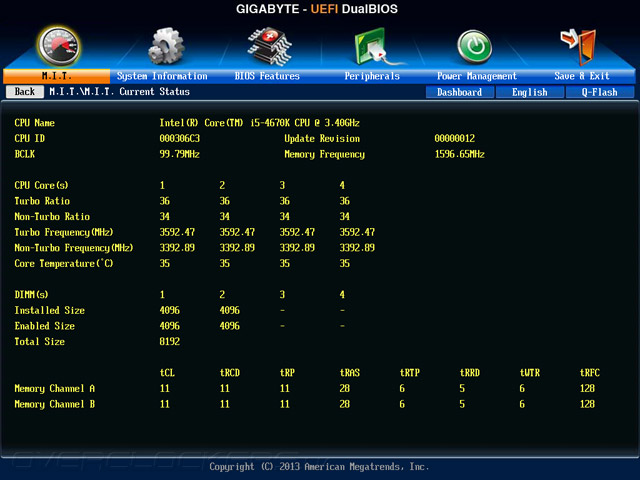

Заглавной страницей является Motherboard Intelligent Tweaker (M.I.T.). По разным вкладкам распределены: общий статус (информационная страница), настройки групп частот, оперативной памяти, системных напряжений, информация о них с настройками охладителей, прочие параметры.

UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87

В целом, наполнение всех без исключения страниц практически идентично на каждой из плат производства Gigabyte. Эта модель также имеет в своём арсенале инструмент увеличения быстродействия процессора и оперативной памяти в один клик путём выбора одного из готовых профилей.

UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87

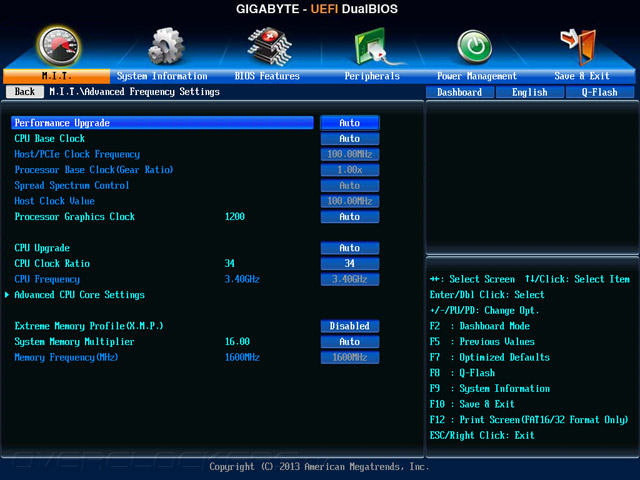

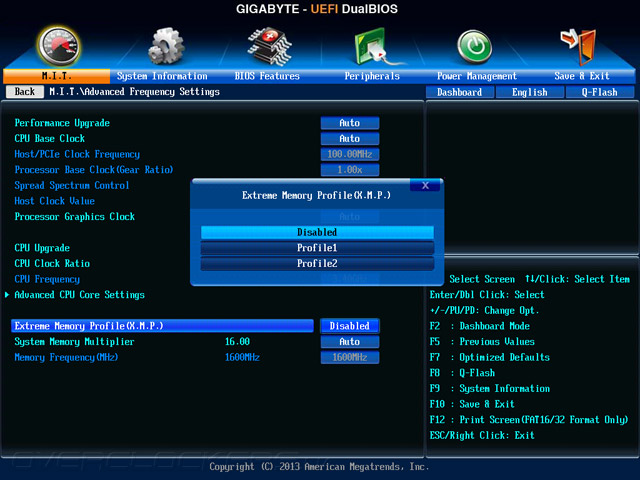

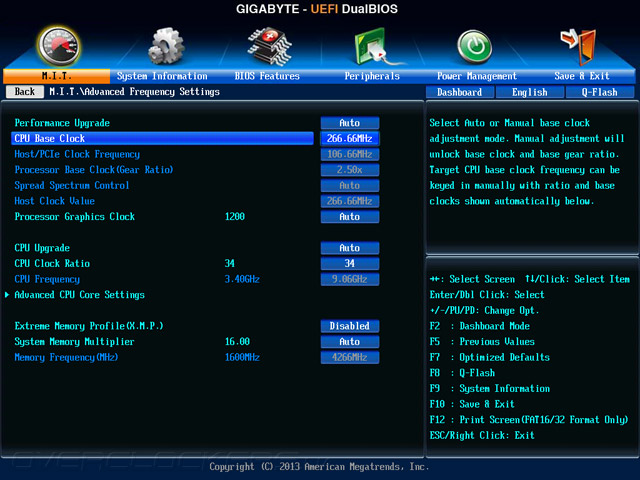

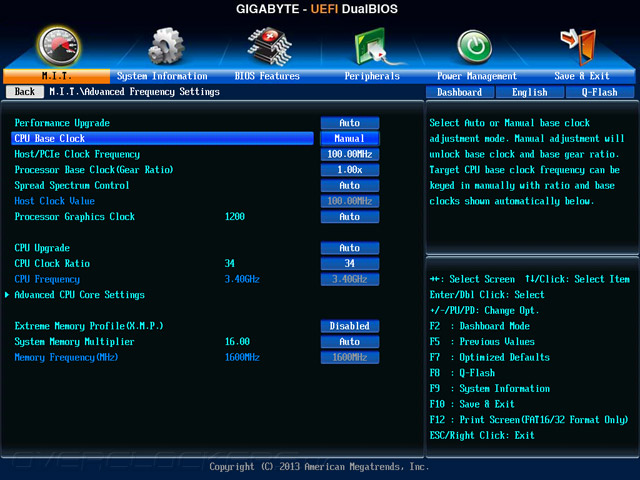

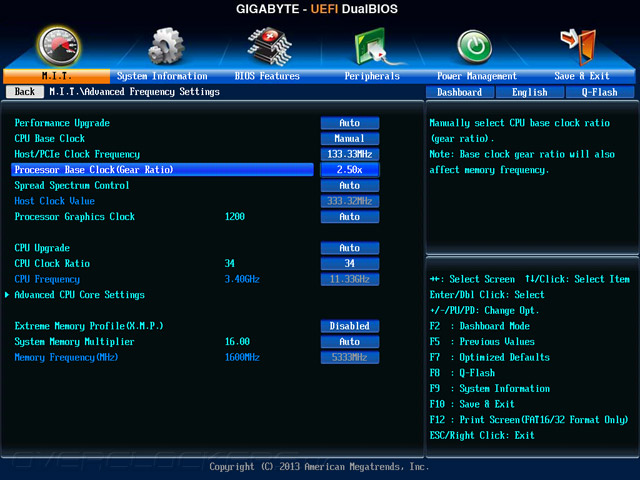

Видоизменение опорной частоты выполнено по равноценной схеме. Максимальная теоретическая частота может составить 333,33 МГц.

UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87

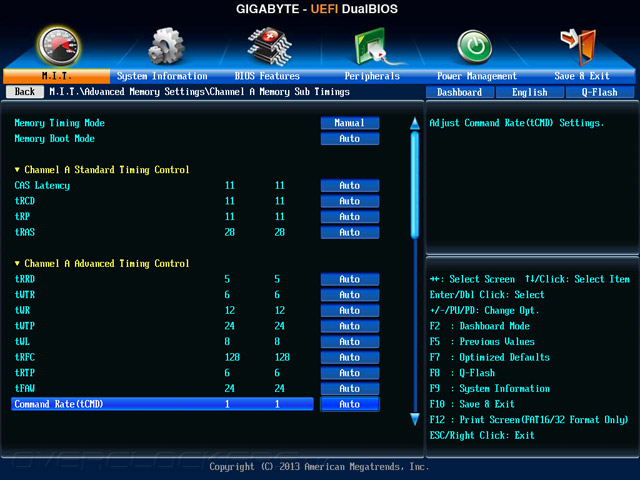

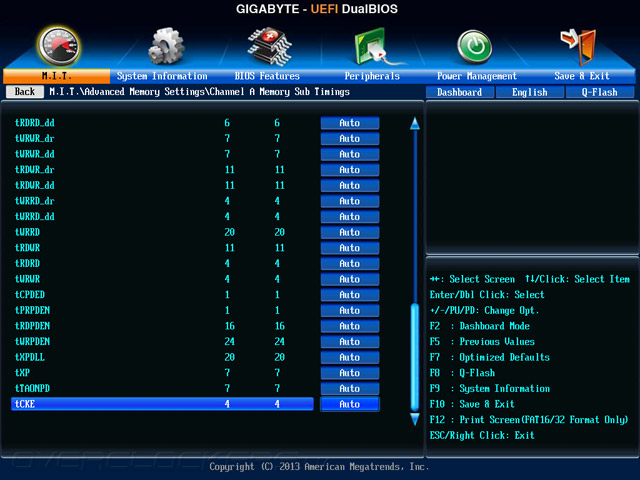

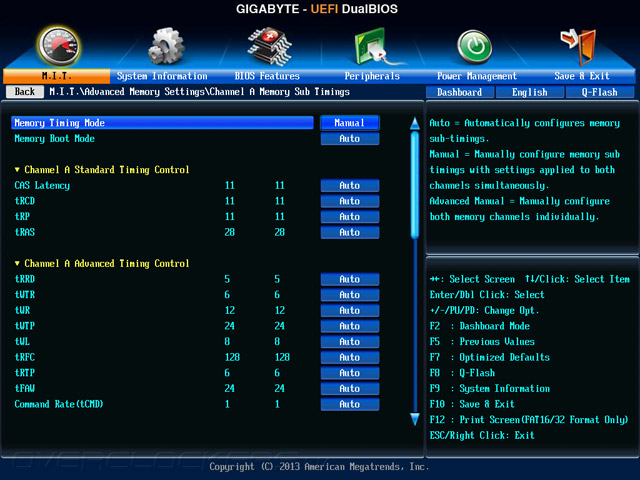

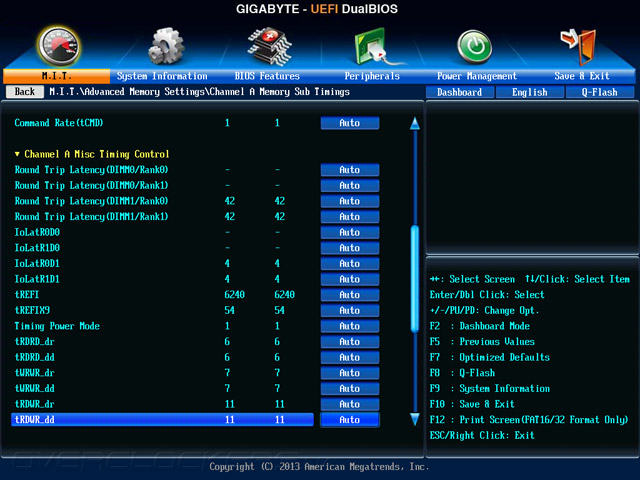

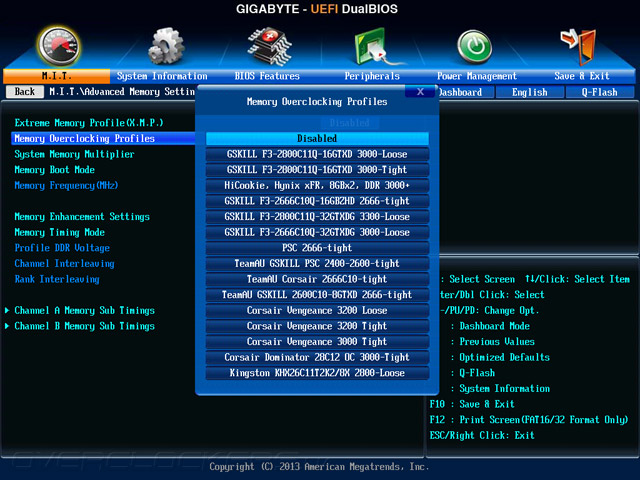

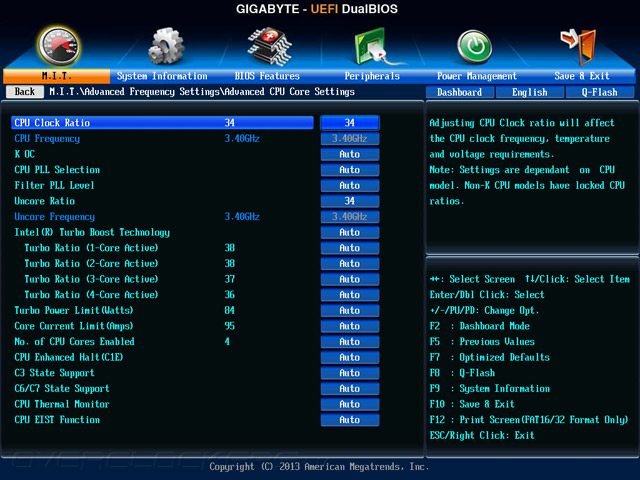

Инструменты для тонкой настройки работы CPU и DRAM тоже идентичны и вполне достаточны для рядового оверклокера.

UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87

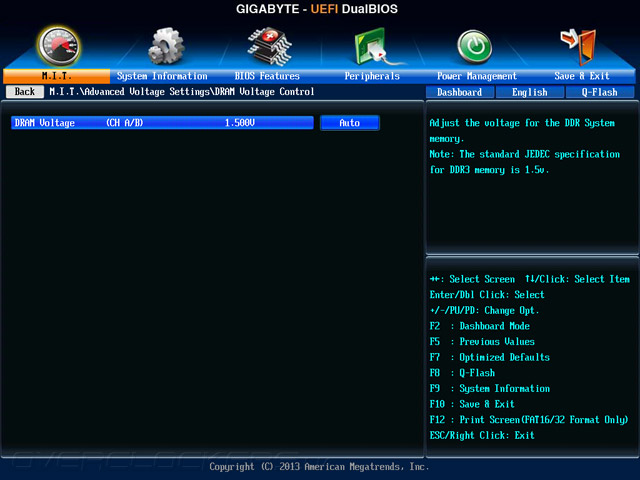

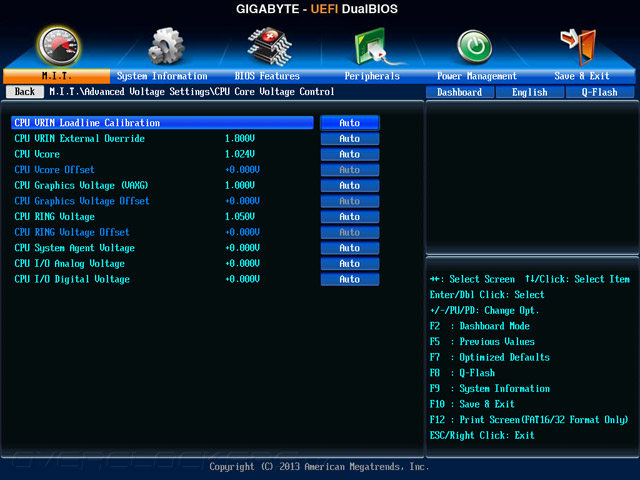

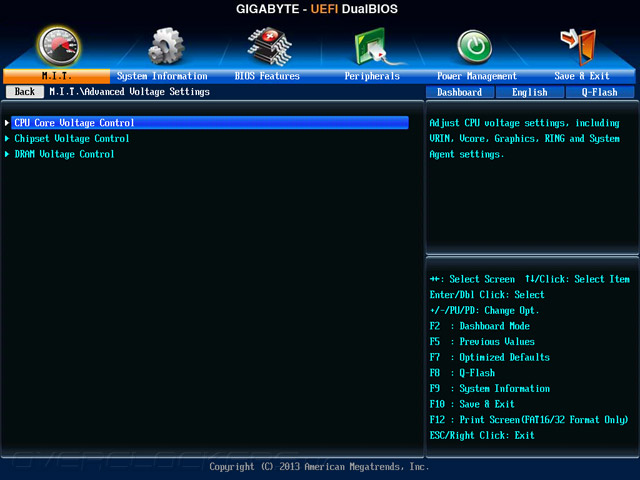

Инструментарий по управлению системными напряжениями выполнен согласно виденной реализации на более простой плате — GA-Z87-HD3, очевидно, ввиду использования идентичного ШИМ-контроллера. Тогда меня не порадовал выбор, а точнее режим функционирования готовых профилей LLC. Вскоре проверим, как повлияли на стабильность напряжения увеличенное количество элементов в зоне VRM.

UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87

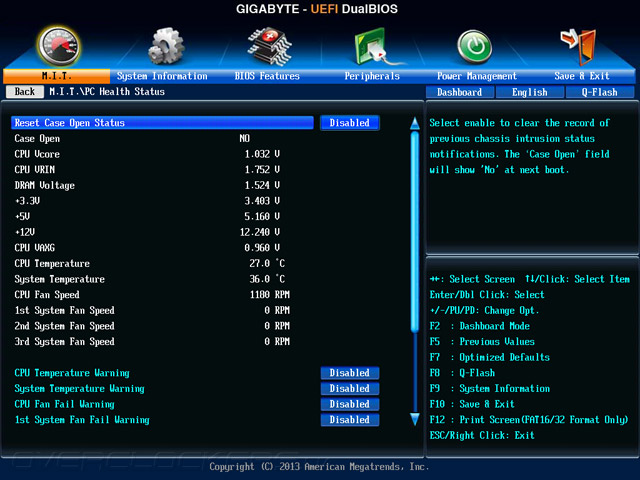

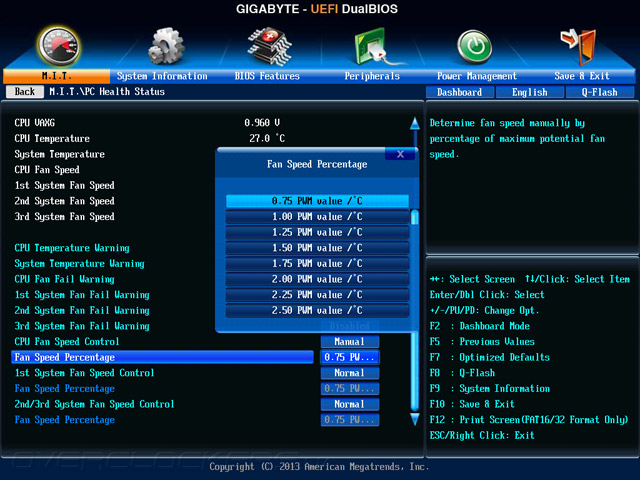

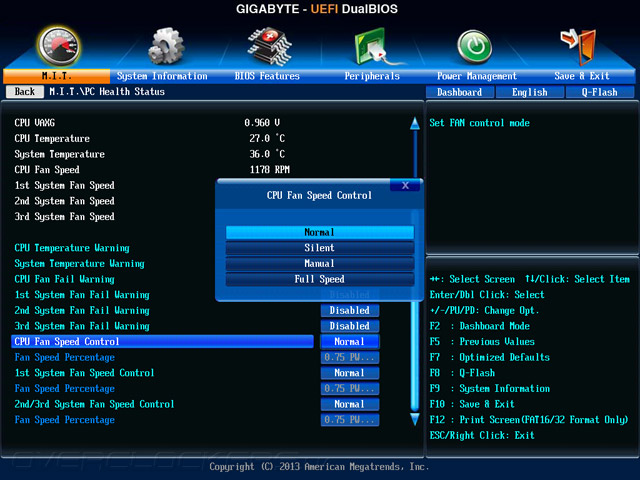

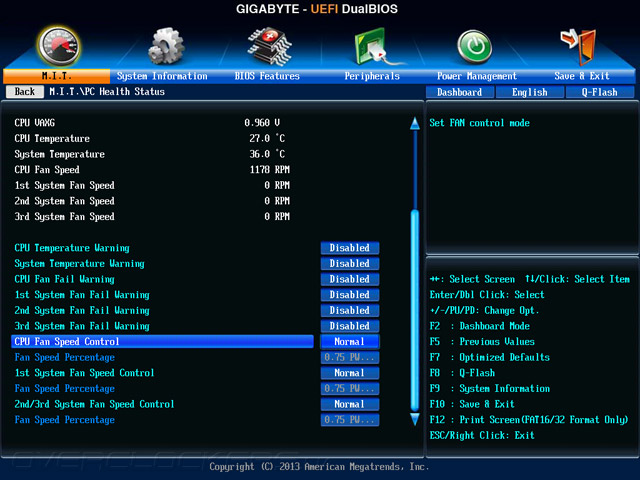

Таким же оказалось и наполнение раздела PC Health Status. Управление вентиляторами возможно по трём алгоритмам, а общее число охладителей может доходить до четырёх экземпляров. Сами настройки представляют собой базовый уровень возможностей по контролю, а для более приятного управления надлежит использовать фирменное ПО в среде MS Windows.

UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87

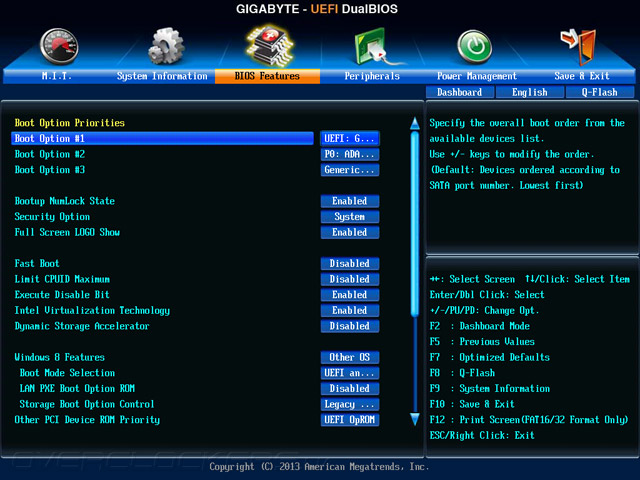

Содержимое закладки Miscellaneous Settings закрывает собой обзор возможностей раздела M.I.T.

UEFI Setup Gigabyte G1.Sniper Z87

Все важные параметры занесены в таблицу. Стоит отметить их полную идентичность таковым из состава UEFI системной платы GA-Z87-HD3.

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–333,33 0,01
CPU PLL Selection Auto/LCPLL/SBPLL
Filter PLL Level Auto/Low/High
CPU Clock Ratio (Multiplier) 8–80 1
CPU Vcore (В) 0,5–1,8 0,001
CPU Vcore Offset (В) –0,3…+0,4 0,001
CPU VRIN External Override (В) 1,0–2,9 0,01
CPU VRIN Loadline Calibration Auto/Normal/Standard/High/Turbo
Uncore Ratio (Multiplier) 8–80 1
CPU RING Voltage (В) 0,8–1,8 0,001
CPU RING Voltage Offset (В) –0,3…+0,4 0,001
System Memory Multiplier 14–28
8–29,33
2
2,66
DRAM Voltage (В) 1,16–2,10 0,02
CPU System Agent Voltage (В) –0,3…+0,4 0,001
CPU I/O Analog Voltage (В) –0,3…+0,4 0,001
CPU I/O Digital Voltage (В) –0,3…+0,4 0,001
PCH Core (В) 0,65–1,3 0,005
PCH IO (В) 1,05–1,9 0,005
Processor Graphics Clock (МГц) 400–4000 50
CPU Graphics Voltage (VAXG) (В) 0,5–1,7 0,001
CPU Graphics Voltage Offset (В) –0,3…+0,4 0,001

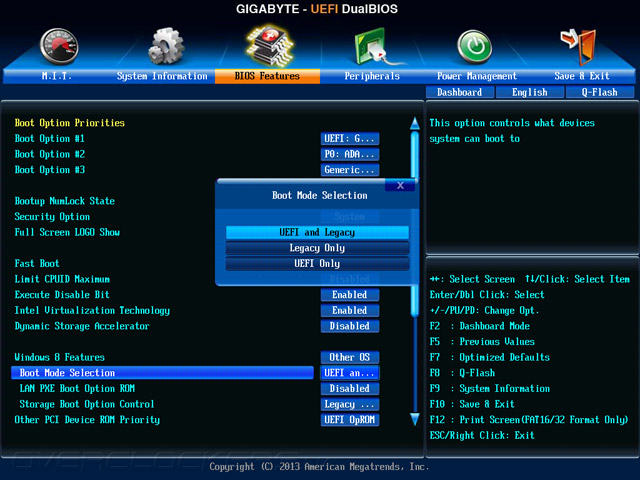

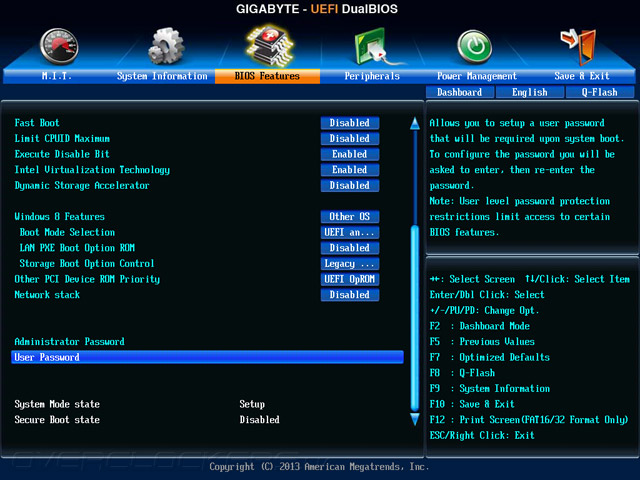

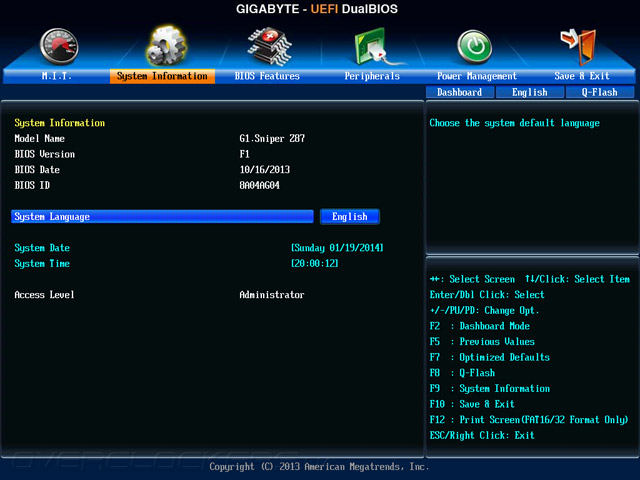

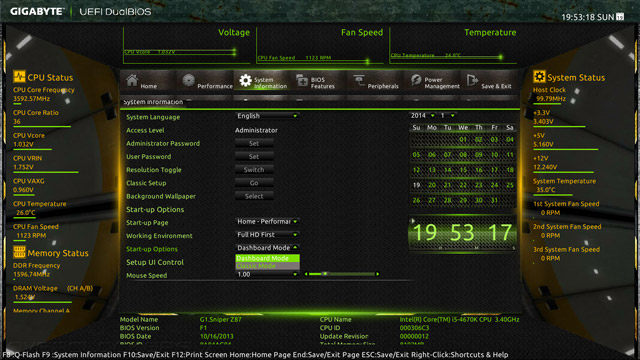

System Information предоставляет возможность смены языка интерфейса и настройки текущего времени. Изменить тип используемого загрузчика, как и установить приоритет в загрузочных устройствах, можно в BIOS Features. Здесь же реализован механизм установки пароля администратора системы.

UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87

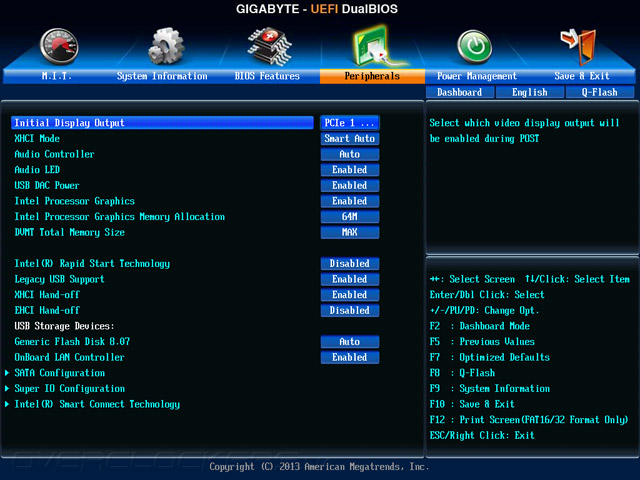

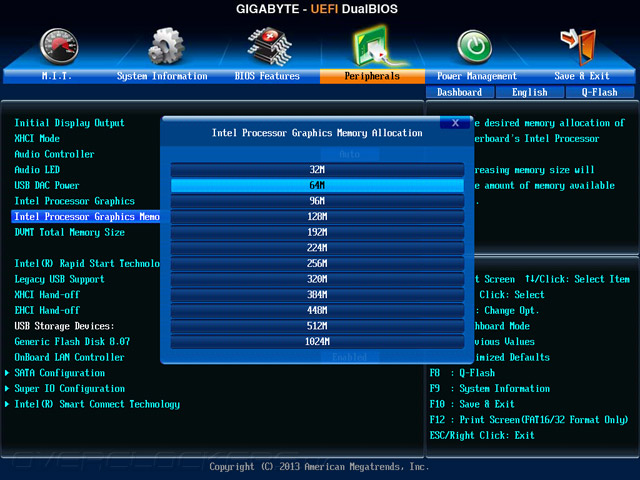

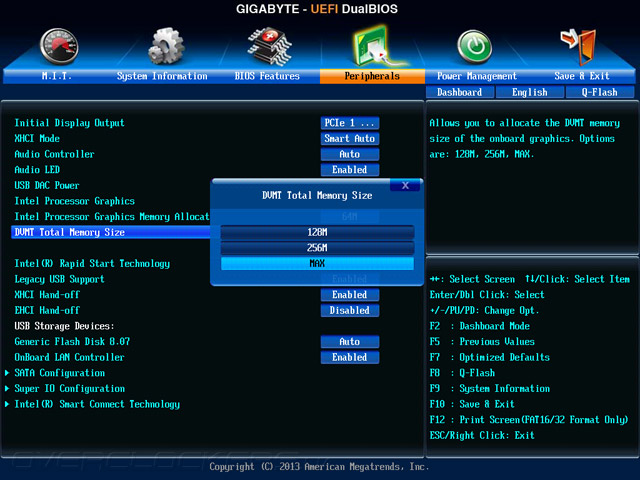

На странице Peripherals разместились пункты по управлению работой USB DAC, LED-подсветки, активного состояния интегрированного видеоадаптера.

UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87

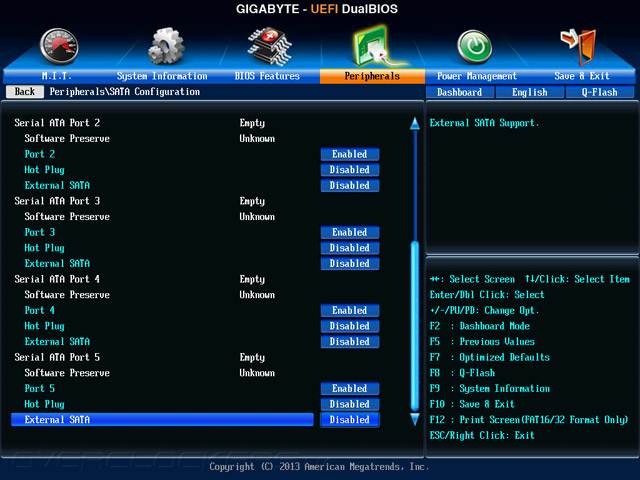

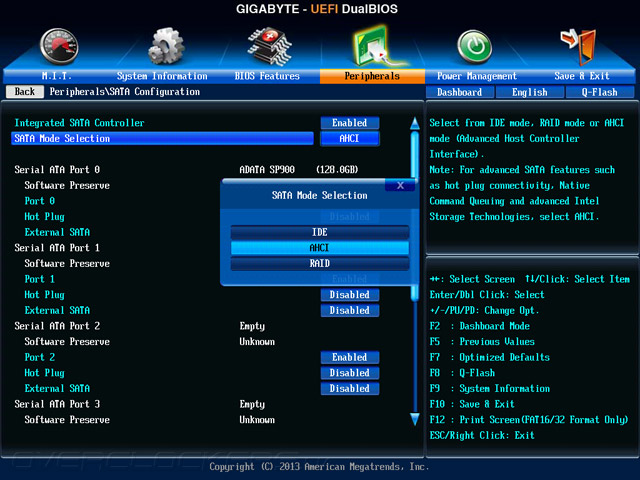

SATA Configuration позволяет активировать особые режимы работы контроллера.

UEFI Setup Gigabyte G1.Sniper Z87UEFI Setup Gigabyte G1.Sniper Z87

В разделе Power Management всё выглядит вполне обыденно.

UEFI Setup Gigabyte G1.Sniper Z87

На последней вкладке Save & Exit находится механизм по сохранению профиля настроек в один из восьми слотов, или же на съёмный носитель.

UEFI Setup Gigabyte G1.Sniper Z87

UEFI Setup Gigabyte G1.Sniper Z87

В целом, реализация UEFI на изделиях Gigabyte оказалась практически идентичной, поэтому для более подробного ознакомления с возможностями микрокода предлагаю полистать скриншоты в одном из предыдущих обзоров.

Сейчас наибольший интерес вызывает реализация технологии Load Line Calibration, которую мы уже одарили замечаниями в обзоре GA-Z87-HD3. Но перед началом проведения процедуры разгона посмотрим на комплект фирменного программного обеспечения.


Комплектное ПО

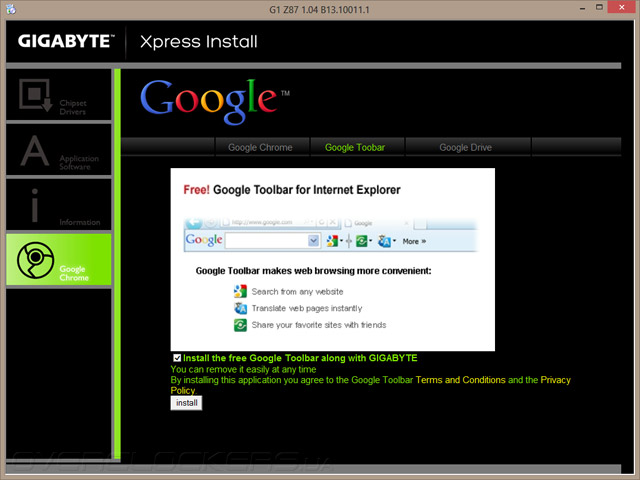

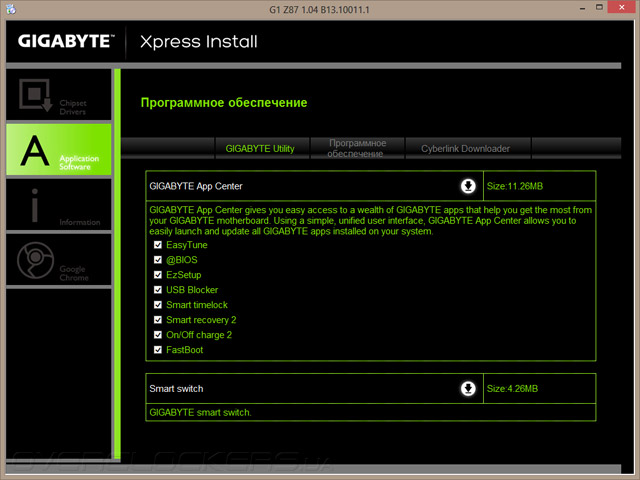

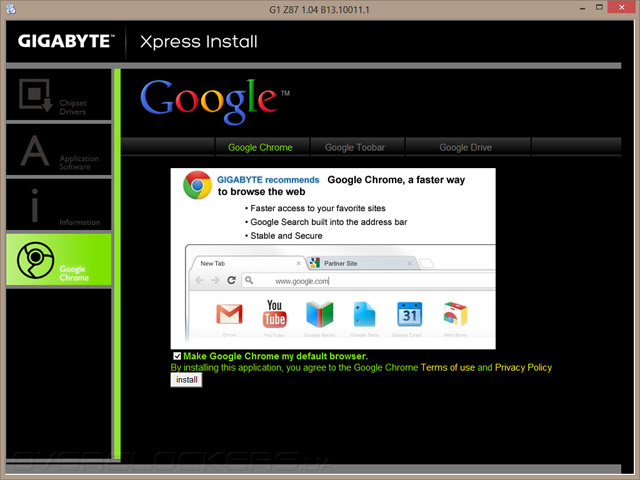

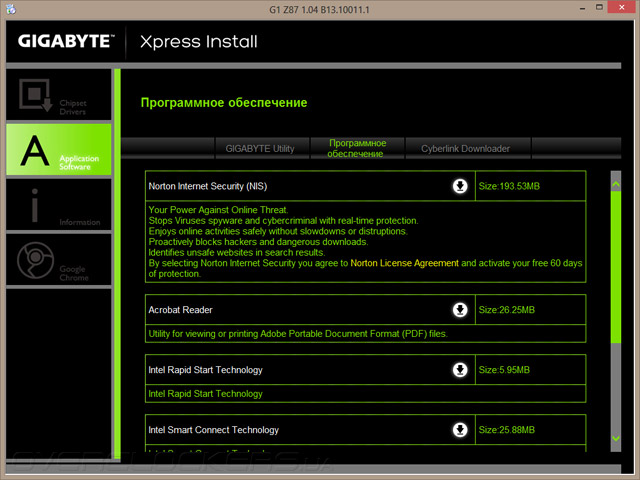

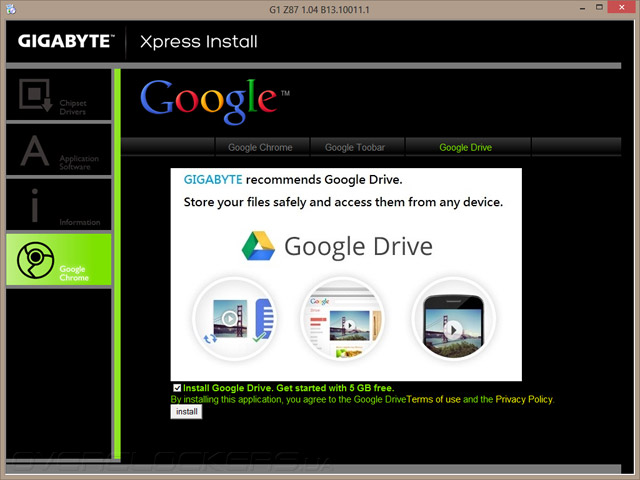

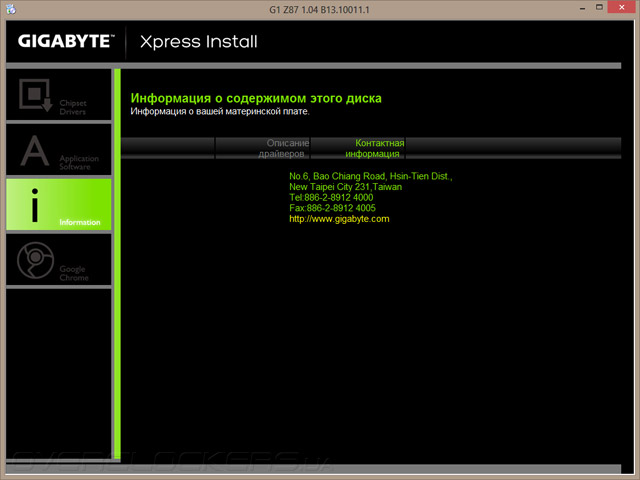

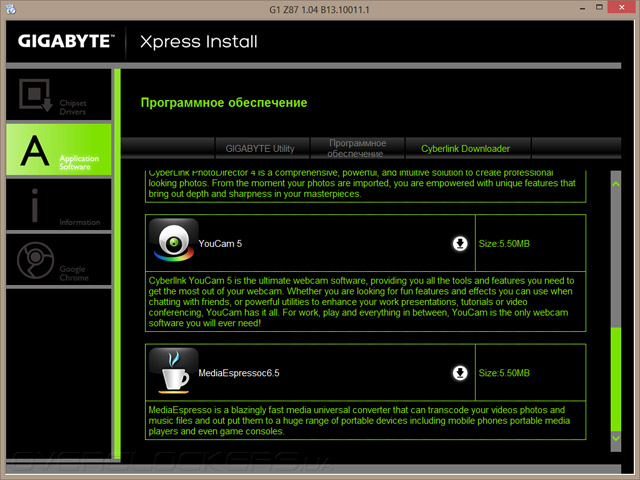

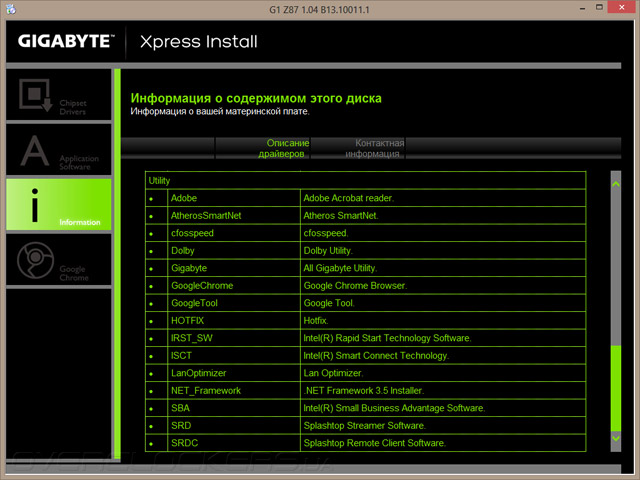

Количество программных продуктов, включённых в состав диска сопровождения, невелико ввиду отсутствия дополнительных контроллеров на PCB. Интересно, что упоминания о наличии фирменной оболочки Creative Sound Blaster — Pro Studio — нет решительно нигде. Она инсталлируется в комплекте с драйвером как консоль по управлению устройством. Между тем, на диск специалисты Gigabyte записали превеликое количество драйверов, явно избыточное для G1.Sniper Z87, это хорошо заметно в разделах драйверов звуковых и сетевых адаптеров.

Gigabyte G1.Sniper Z87Gigabyte G1.Sniper Z87Gigabyte G1.Sniper Z87Gigabyte G1.Sniper Z87Gigabyte G1.Sniper Z87Gigabyte G1.Sniper Z87Gigabyte G1.Sniper Z87Gigabyte G1.Sniper Z87Gigabyte G1.Sniper Z87Gigabyte G1.Sniper Z87Gigabyte G1.Sniper Z87Gigabyte G1.Sniper Z87Gigabyte G1.Sniper Z87

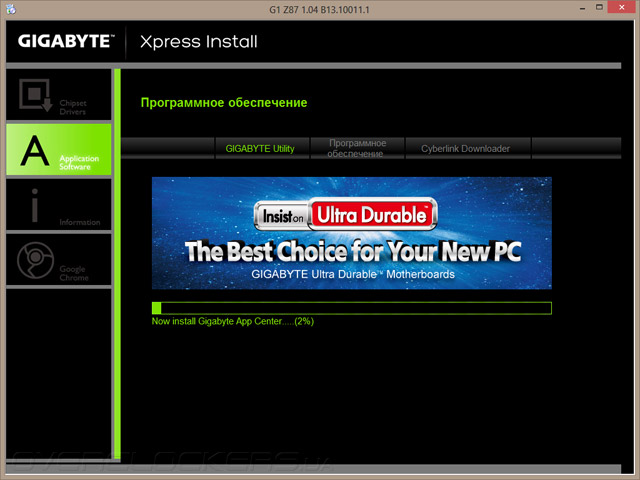

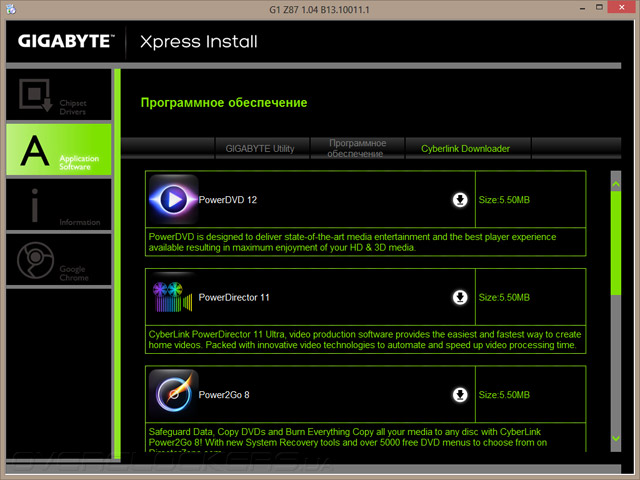

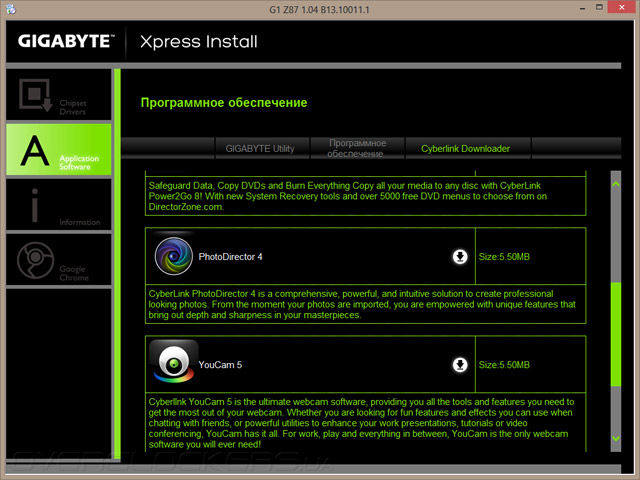

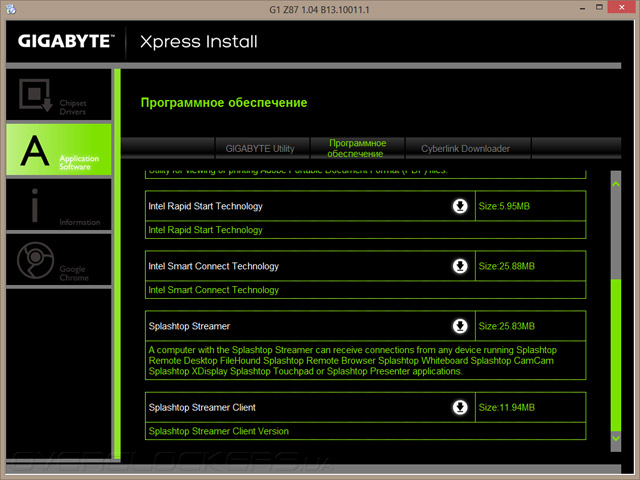

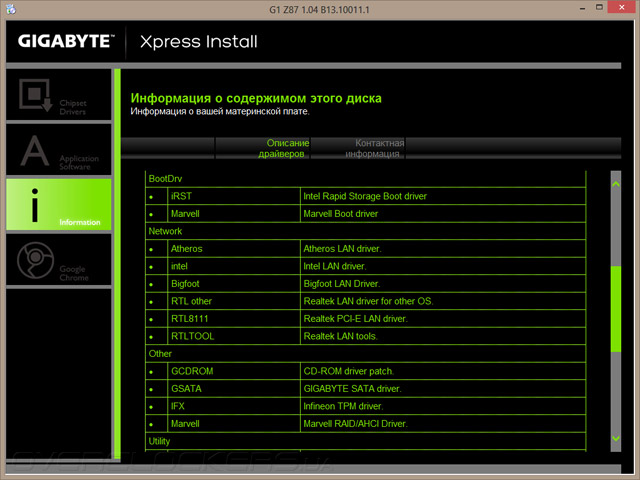

Работа мастеров установки драйверов и утилит реализована безошибочно. По завершению процедуры инсталляции пользователю предлагают произвести перезагрузку системы.

Gigabyte G1.Sniper Z87

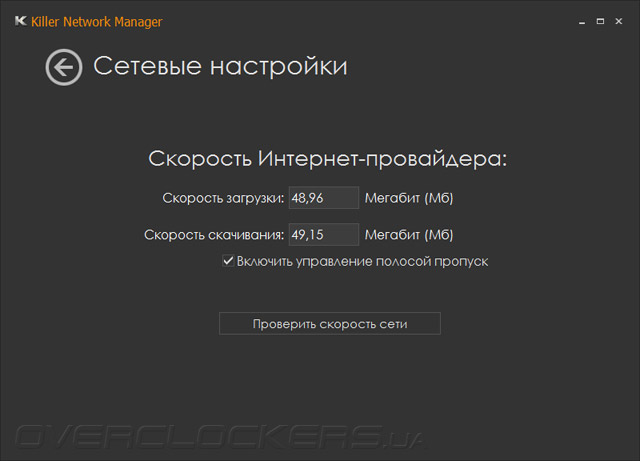

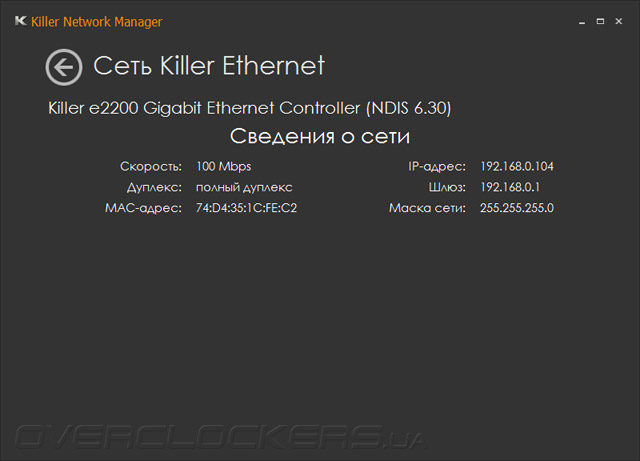

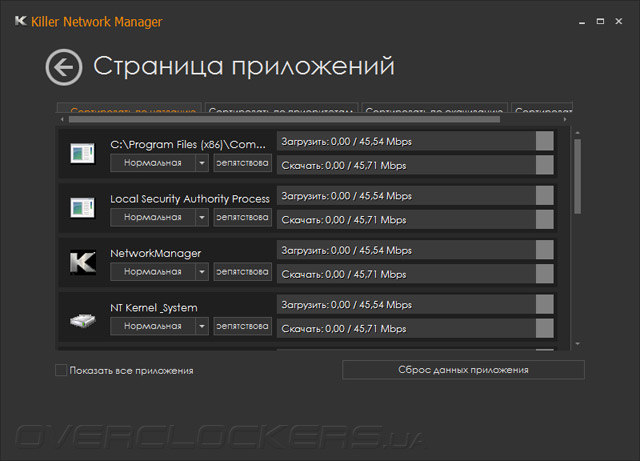

Сосредоточимся на самых интересных утилитах. Весьма неожиданно и Gigabyte сменила внешний облик Killer Network Manager, аккурат вслед за MSI. В обзоре Z87M Gaming я уже расставлял акценты на невнятности её обновлённого интерфейса. Нет смысла публиковать всё те же скриншоты, приведу лишь несколько, где заметно отсутствие логотипа производителя системной платы.

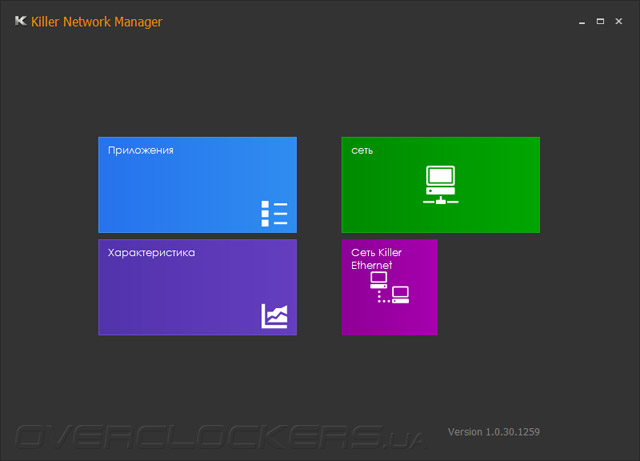

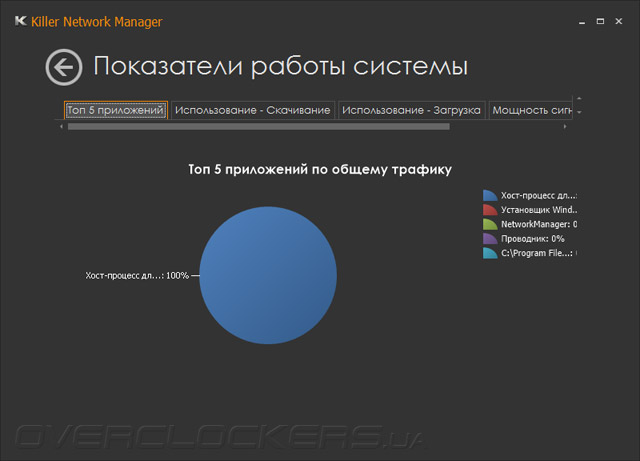

Gigabyte Killer Network ManagerGigabyte Killer Network ManagerGigabyte Killer Network ManagerGigabyte Killer Network ManagerGigabyte Killer Network Manager

Напомню, более подробный обзор возможностей этого комплекса можно посмотреть в обзоре G1.Sniper 5, где используется классический, привычный интерфейс.

Там же следует искать подробное описание возможностей комплекса Pro Studio. Никаких изменений в его составе найти не удалось, и даже используемая версия продукта оказалась полностью идентичной.

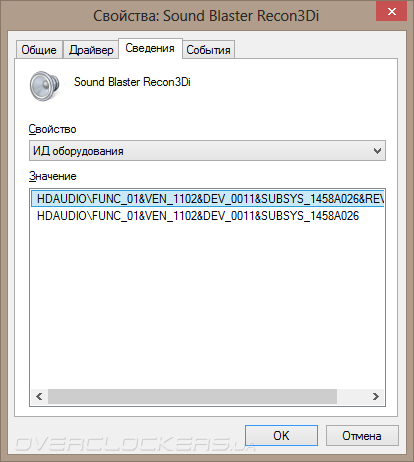

Creative Pro Studio

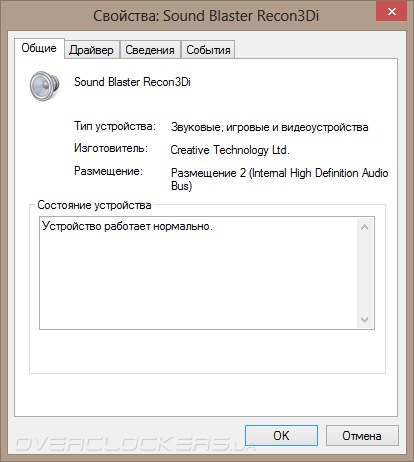

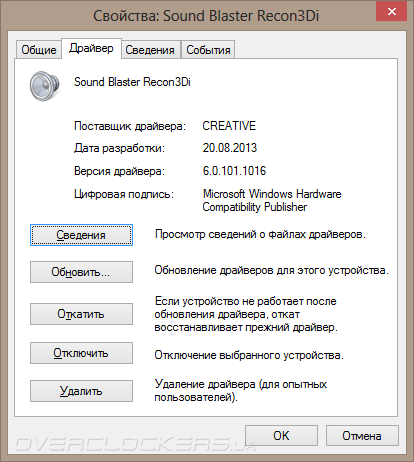

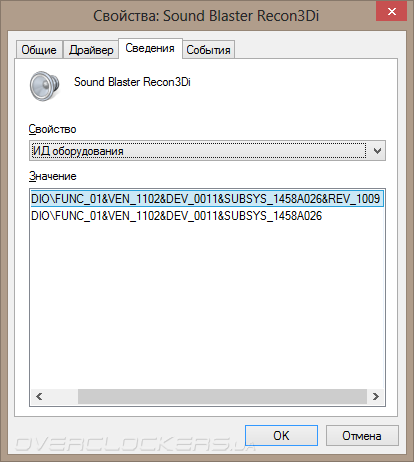

К слову, версия используемого драйвера оказалась немного свежее.

Creative Pro StudioCreative Pro StudioCreative Pro StudioCreative Pro Studio

Перейдём к фирменным утилитам от Gigabyte. Как известно, все они сосредоточены под началом единой оболочки App Center. Мастер установки в любом случае производит её инсталляцию, а в дальнейшем следит как за собственными обновлениями, так и предлагает обновить или установить прочие продукты уже во время использования самого комплекса.

Gigabyte App CenterGigabyte App Center

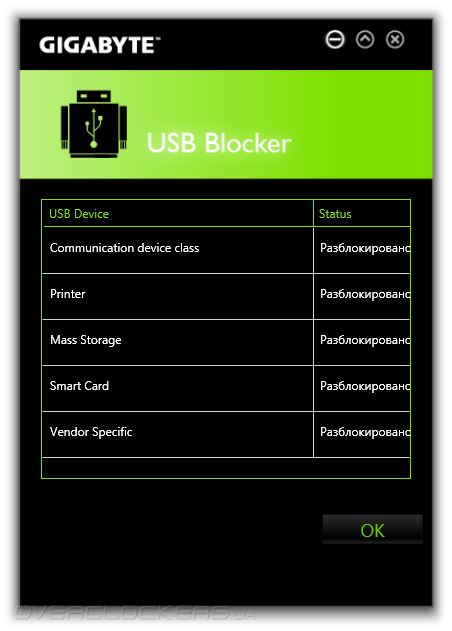

Проверим, как изменилась функциональность утилиты USB Blocker, которая уже была дискредитирована в обзоре GA-Z87-HD3.

Gigabyte App Center

Как оказалось, не изменилось ровным счётом ничего — ручная активация устройства в диспетчере устройств Windows позволяет мигом обойти запароленную защиту. Поэтому сразу переходим к другому продукту, вызвавшему мой интерес — Smart TimeLock. Согласно найденным описаниям это некое подобие родительского контроля над пребыванием в Сети. Однако и здесь всё оказалось не гладко, комплекс не признал в G1.Sniper Z87 изделия с производственных мощностей Gigabyte.

Gigabyte App Center

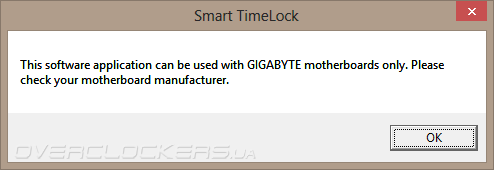

Что же, фирменная программная продукция далека от идеала, на этом я постоянно делаю акценты. Посмотрим, быть может в самом главном продукте — EasyTune — произошли приятные изменения.

Gigabyte App Center

К сожалению, кроме смены обложки ничего радикально не изменилось. С локализованной версией работать крайне неудобно, поэтому дальнейшая работа проводилась с английским интерфейсом.

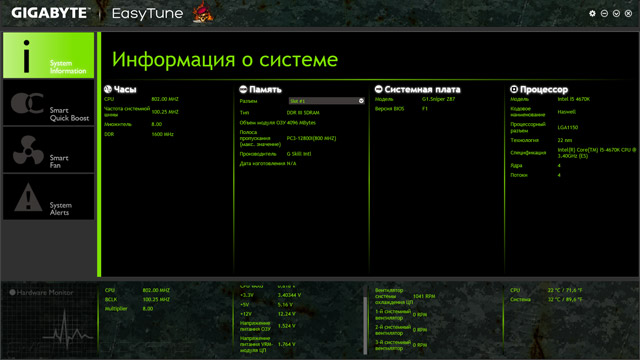

Gigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTune

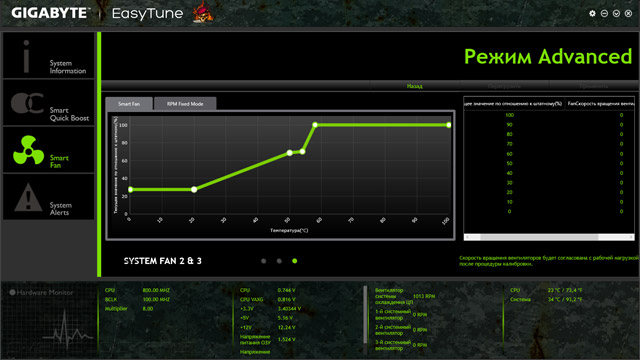

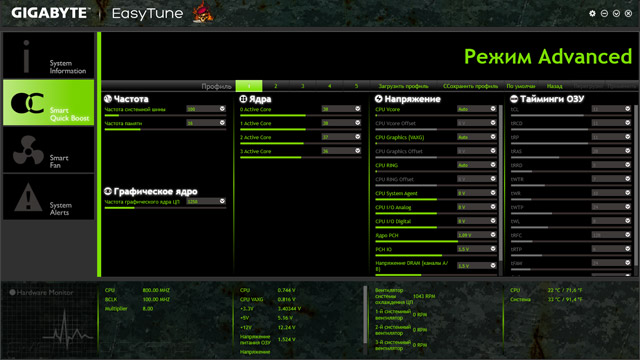

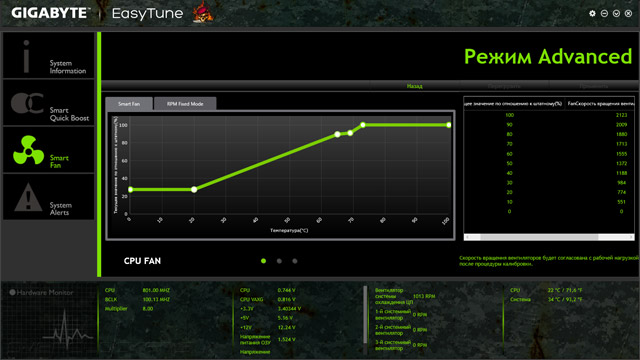

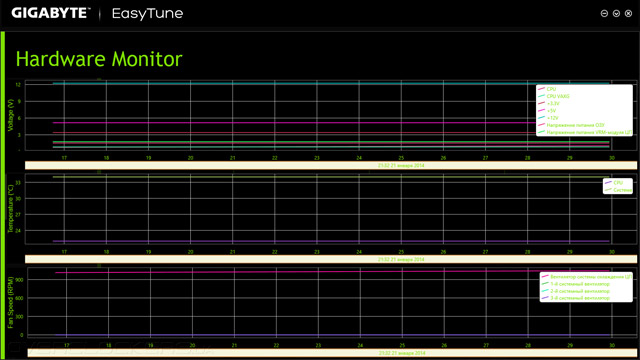

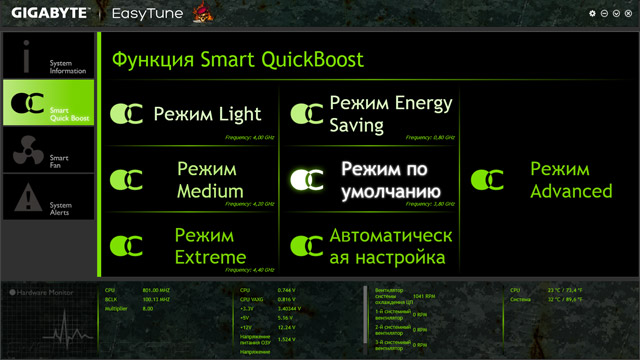

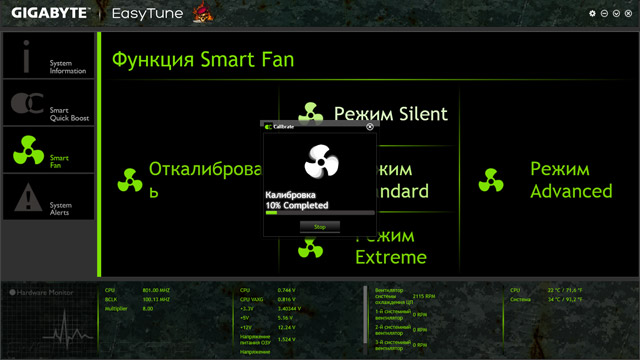

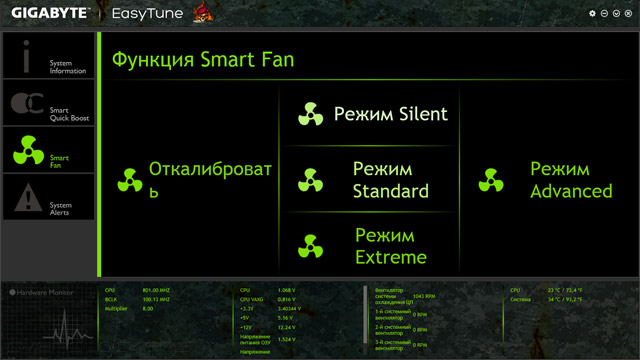

Программный комплекс позволяет (после выполнения калибровки) управлять тремя каналами системных охладителей. В состав последнего могут быть включены два вентилятора. Режим управления ними базируется изначально на методе ШИМ, но трёхконтактые охладители также поддерживаются.

Gigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTune

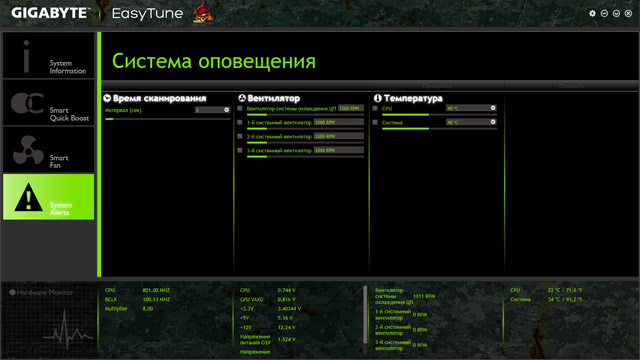

На этот раз все вкладки комплекса оказались работоспособными, во всякому случае мне удалось попасть в раздел System Alerts. В завершении ещё раз взглянем на неповоротливый Hardware Monitor.

Gigabyte EasyTuneGigabyte EasyTune

И снова мне ничего не остаётся как ещё раз покритиковать качество фирменного ряда программного обеспечения от самой компании Gigabyte. Кроме этого, утилита по настройке сетевого адаптера Killer E2200 оказалась лишена не самого лучшего, но по крайней мере ранее понятного интерфейса. Лишь консоль Pro Studio от Creative не изменилась и позволяет производить всяческие манипуляции со звучанием.

Разгонный потенциал

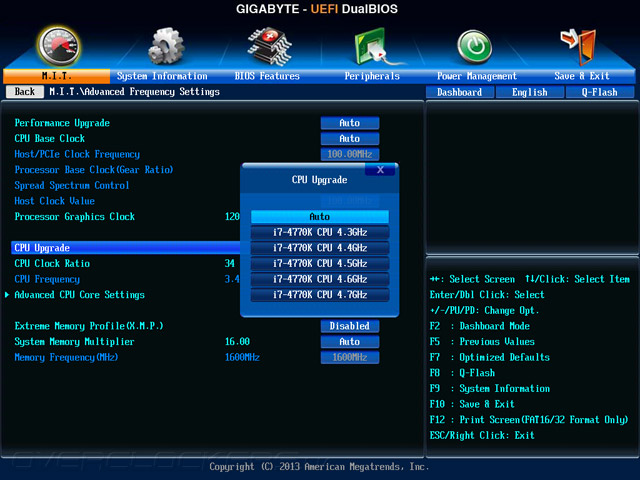

Прежде всего привлечём фирменные средства для повышения быстродействия системы. Это не первая плата Gigabyte с чипсетом Z87, побывавшая у нас в лаборатории, и каждая из ранее протестированных демонстрировала одинаковое поведение. Забегая вперёд, G1.Sniper Z87 не стала исключением. Начнём с программной среды EasyTune и пункта меню Auto Tuning на странице Smart Quick Boost.

Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87

В следствии проведенных действий запустился отдельный мастер по выполнению разгона.

Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87

После череды перезагрузок и даже одного BSOD он оповестил о достижении формальных 5,1 ГГц.

Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87

Но реальная частота составила 4,2 ГГц для вычислительных ядер и 4,0 ГГц для кольцевой шины. При этом питающее напряжение CPU повысилось на 0,199 В. Приятным сюрпризом оказалась исправленная в EasyTune ошибка отображения действующей частоты оперативной памяти. Теперь мы точно уверены, что для ОЗУ активировался её профиль XMP.

Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87

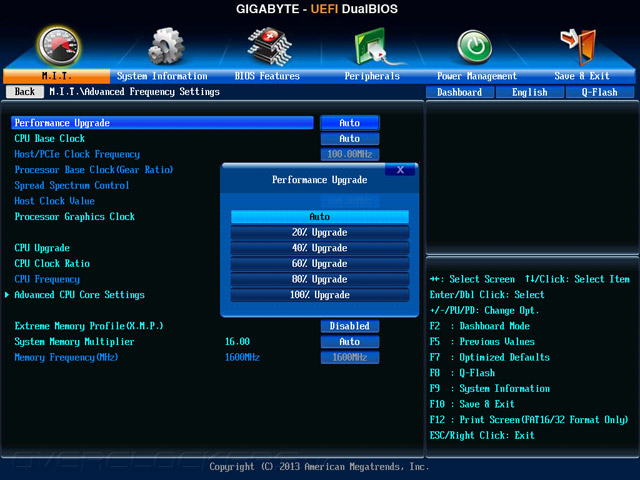

Другим инструментом стал пункт Performance Upgrade в разделе Advanced Frequency Settings UEFI. Я проверил максимальный из возможных вариантов, озаглавленный как 100% Upgrade. Вновь продукту Gigabyte удалось запустить Core i5-4670K на частоте 4,7 ГГц, блок Uncore функционировал при этом на немного увеличенной относительно номинала частоте — 4,0 ГГц. Разгон ОЗУ прошёл всё по той же неповторимой схеме: вместо активации XMP память стала работать на сопутствующей нашему комплекту частоте 2133 МГц, но при этом с видоизмененной конфигурацией задержек, равной 11-14-14-36-1Т.

Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87

Система оказалась полностью стабильной, ведь питающее напряжение ЦП составило внушительные 1,42 В, а для оперативной памяти оно повышалось согласно записанному в профиль ХMP значению — до 1,65 В. Во время бездействия компьютера технологии энергосбережения функционировали исправно.

Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87

Проще говоря, уготовленные сценарии работы по самостоятельному повышению быстродействия системы оказались равноценны внедрённым в системную плату GA-Z87-HD3, которая, напомню, дублировала результаты, впервые полученные на G1.Sniper 5.

Переходя к собственноручным экспериментам нельзя не вспомнить совершенно скромные итоги увеличения базовой частоты на обоих вышеозначенных устройствах. К их лагерю можно причислить и GA-Z87X-OC, где удалось установить совершенно непростительные оверклокерскому продукту 132,5 МГц. Наиболее успешным изделием Gigabyte, побывавшим в нашей лаборатории, является модель GA-Z87X-UD3H, которой покорились 180,4 МГц.

Сегодня я немного отошёл от упрощённого способа повышения этого параметра, что позволило необъяснимым образом выиграть несколько целых единиц МГц. В итоге G1.Sniper Z87 сохраняла стабильность в работе при установленных 176,5 МГц, но назвать это выдающимся результатом никак нельзя.

Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87

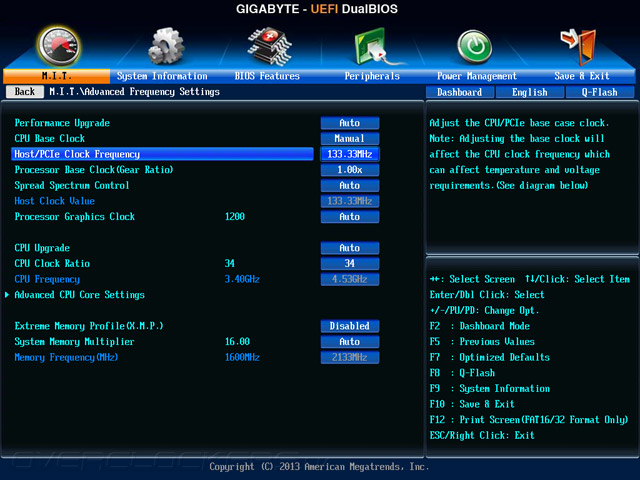

Вся «хитрость» заключается в переводе параметра CPU Base Clock в положение Manual. Кроме того, вручную деактивировалась встроенная графика Intel, как и в обзоре GA-Z87-HD3.

Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87

Продолжая проводить параллели с более простым продуктом (они оба используют идентичный ШИМ-контроллер) отмечу всё те же проблемы со стабилизацией напряжения VRIN во время разгона CPU. В прошлый раз GA-Z87-HD3 отделалась небольшим завалом уровня под нагрузкой при выборе профиля LLC с именованием High, в следствие чего его фиксация выполнялась на добрые 0,05 В выше положенных 1,95 В — на отметке 2 В. Для G1.Sniper Z87 и этого оказалось недостаточно! Поэтому в этот раз для стабилизации напряжения потребовалось использовать профиль Turbo, склонный к завышению напряжения относительного установленного значения. Поэтому его уровень пришлось опустить до 1,91 В и надеяться, что плата успеет повысить его самостоятельно во время интенсивных нагрузок. Стресс-тест и использование более простых приложений в следующей части обзора не выявили изъянов в таком способе стабилизации.

Как итог, ЦП заработал на проверенных 4,9 ГГц. Частота кольцевой шины составляла 4,6 ГГц. Соответствующие питающие напряжения фиксировались на отметках 1,38 В и 1,29 В. Кажется, уже не осталось плат, которые отключают энергосберегающие технологии во время разгона; во всяком случае, G1.Sniper Z87 не принадлежит к их числу.

Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87

Помимо отключения интегрированной графики, довелось вновь фиксировать опорную частоту как 100,01 МГц, иначе она понижается до 99,8 МГц, не позволяя достигнуть центральному процессору заветных 4,9 ГГц.

Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87

Что же до температуры в зоне VRM, то она ожидаемо была невысокой — всего 60 °С, а вершины радиаторов и вовсе почти не грелись. Их температура едва достигала 46 °C. К вопросу об энегроэффективности данного решения: отбросив сторонние 6 Вт, приходящиеся на LED-подсветку, уровень потребления оказался на границе 267 Вт (в сумме соответственно 273 Вт). Это оказалось неприятным сюрпризом, ведь восьмифазный преобразователь конкурирующей MSI Z87M Gaming в сопоставимом режиме не позволял себе такой роскоши, существенно превосходя решение ASRock — Z87M Extreme4 — благодаря использованию транзисторов с пониженным сопротивлением открытого канала. Здесь, казалось бы, использована схожая концепция, но разница достигает 17 Вт, что на погрешность измерения никак списать нельзя.

К счастью, с разгоном оперативной памяти проблем не возникло. При напряжении 1,76 В пара модулей заработала на частоте 2666 МГц при проверенной конфигурации задержек 11-13-12-30-1T. Здесь преемственность технологической реализации микрокода оказалась весьма уместной.

Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87

Разгон Gigabyte G1.Sniper Z87

Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87Разгон Gigabyte G1.Sniper Z87

Подводя итог об оверклокерских способностях изделия можно сделать немного обескураживающий вывод. G1.Sniper Z87 на фоне более простой модели не имеет видимых преимуществ, скорее даже наоборот — LLC функционирует ещё хуже, поэтому потребление системы, особенно при разгоне, больше. Набор механизмов у обеих плат абсолютно идентичен, а значит пользователям, которые подбирают себе системную плату исключительно из соображений лучших характеристик в области разгона следует присмотреться к чему-нибудь другому.

Впрочем, сложно утверждать, что плата не подходит для разгона. Она вполне стабильна, изменение параметров реализовано достаточно прозрачно, а отклик на их изменение происходит при первой же перезагрузке. Однако шагов для тонкой настройки требуется проводить немного больше, чем у конкурирующих продуктов, а это, опираясь на позиционирование устройства, выливается в недостаток.


Тестовый стенд

В состав стенда вошли:
  • процессор: Intel Core i5-4670K (3,4 ГГц);
  • кулер: SilverStone Heligon HE-01;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill F3-17000CL9D-8GBXM (2x4 ГБ, 2133 МГц, 9-11-10-28-2T, 1,65 В);
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: XFX XPS-850W-BES (850 Вт);
  • операционная система: Windows 8 Enterprise x64;
  • драйверы: Intel Chipset Device Software (9.4.0.1017), Intel Management Engine Interface (9.0.0.1287), ForceWare 320.18 (9.18.13.2018), PhysX 9.12.1031.
В ОС были отключены: UAC, файл подкачки, брандмауэр и Windows Defender. Никаких антивирусных продуктов установлено не было, прочие тонкие настройки не выполнялись. Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.00 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 Standard);
  • Futuremark 3DMark 13;
  • World in Conflict: Soviet Assault;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов мы свели их в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
Gigabyte G1.Sniper Z87 F1 4.00.2752 4.1.591-x64 1.2.157 1.2.250
Biostar Hi-Fi B85N 3D 4.6.5 (04.12.2013) 4.00.2731 4.1.591-x64 1.2.157 1.1
MSI Z87M Gaming V1.1B4 4.00.2714 4.1.591-x64 1.2.157 1.1
ASUS Z87I-Pro 0602 4.00.2704 4.1.591-x64 1.2.157 1.1
ASUS Vanguard B85 1504 3.20.2651 4.1.591-x64 1.2.157 1.1
Gigabyte GA-Z87-HD3 F6 3.20.2638 4.1.581-x64 1.2.157 1.1
ASRock Z87M Extreme4 P1.60 3.20.2622 4.1.581-x64 1.0.0 1.1
ECS Z87H3-A2X Golden 4.6.5 (29.08.2013) 3.20.2600 4.1.581-x64 1.0.0 1.1
ASRock Z87 OC Formula P1.80 3.00.2590 4.1.578-x64 1.0.0 1.1
Gigabyte G1.Sniper 5 F7 3.00.2578 4.1.574-x64 1.0.0 1.1
ASUS H87I-PLUS 0507 3.00.2566 4.1.574-x64 1.0.0 1.1
Biostar Hi-Fi Z87X 3D 4.6.5 (23.07.2013) 3.00.2552 4.1.574-x64 1.0.0 1.1
ASUS Gryphon Z87 1206 3.00.2536 4.0.568-x64 1.0.0 1.1
ASRock Z87 Extreme6 P1.90 3.00.2529 4.0.568-x64 1.0.0 1.1
ASUS Z87-PLUS 1007 3.00.2522 4.0.568-x64 1.0.0 1.1
ASUS Sabertooth Z87 3009 3.00.2522 4.0.568-x64 1.0.0 1.1


Результаты тестирования

Вслед за остальными продуктами из модельного ряда Gigabyte, которые сегодня не единожды упоминались, G1.Sniper Z87 форсировала работу Core i5-4670K до отметки 3,8 ГГц вне зависимости от типа используемой нагрузки на систему. Вероятно, нас ожидают вполне предсказуемые итоги тестирования.

Этот обзор будет примечателен ещё тем, что к привычным результатам примкнут показатели производительности системы на основе разогнанных компонентов. Все манипуляции, проводимые обычно при исследовании разгонного потенциала, в этот раз послужат новой отправной точкой в табеле о рангах. Кроме этого, вскоре к ним наша лаборатория добавит также не менее интересные отметки. Они будут получены при использовании разогнанного процессора на системной плате с младшим чипсетом, ограничивающим функционирование DRAM на отметке 1600 МГц.

Итак, в режиме Overclocked Open Stand процессор работал на частоте 4,9 ГГц (CPU RING — на 4,6 ГГц), оперативная память разгонялась до 2666 МГц с использованием конфигурации задержек 11-13-12-30-1T.

Тестирование Gigabyte G1.Sniper Z87

Тестирование Gigabyte G1.Sniper Z87

Тестирование Gigabyte G1.Sniper Z87

Тестирование Gigabyte G1.Sniper Z87

Тестирование в AIDA64 не выявило никаких проблем с производительностью подсистемы памяти, разогнанный комплект также показал корректные результаты.

Тестирование Gigabyte G1.Sniper Z87

Тестирование Gigabyte G1.Sniper Z87

Тестирование Gigabyte G1.Sniper Z87

Комплекс PCMark 8 определил G1.Sniper Z87 в лидирующую группу, охотно отозвавшись на возросшую частоту процессора. В то же время полноценный разгон системы принёс не слишком большое увеличение итоговой производительности, что от теста к тесту превалирует над обычным эксплуатационным режимом в среднем на 12%.

Тестирование Gigabyte G1.Sniper Z87

Тестирование Gigabyte G1.Sniper Z87

Тестирование Gigabyte G1.Sniper Z87

Итоговый балл в 3DMark 13 и вовсе не изменился, как и, собственно, оценка графической подсистемы. А вот для ускорения расчёта физики разогнанный стенд подходит как нельзя лучше, перевес достигает почти 30%.

Тестирование Gigabyte G1.Sniper Z87

Тестирование Gigabyte G1.Sniper Z87

Тестирование Gigabyte G1.Sniper Z87

Тестирование Gigabyte G1.Sniper Z87

Тестирование Gigabyte G1.Sniper Z87

Тестирование Gigabyte G1.Sniper Z87

Ровно половина режимов оценки производительности системы в играх ощутили появление более мощных компонентов. Другая часть на это никак не отреагировала. Особенно показателен последний тест, где узким местом в системе является видеоускоритель.

Что же до работы G1.Sniper Z87 в номинальном режиме, то, как и предполагалось, она практически полностью повторила отличную итоговую производительность младшего одноклубника, который, в свою очередь, продемонстрировал свойственный лидерам сегмента уровень быстродействия.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Тестирование Gigabyte G1.Sniper Z87

Неустанно, раз за разом, на протяжении этого обзора проводится аналогия с самым простым продуктом Gigabyte. Общий подход к реализации работы системы повлиял на изначально активированную в UEFI интегрированную графику. Это не замедлило сказаться на итоговом потреблении системы, а деактивация этого режима позволяет сэкономить 8 Вт. Также не стоит забывать и про 14 ярких светодиодов, хоть их число немного меньше, нежели у G1.Sniper 5. Отключение такой иллюминации отнимает ещё порядка шести ватт от итоговых цифр. Таким образом, получаем рейтинг вида 85–162 Вт для обычной схемы работы и 100—250 Вт для полноценного оверклокерского ПК. Не очень корректная работа системы LLC позволяет такому результату оказаться не самым выдающимся в области энергоэффективности, но в то же время помогает стать неким средним ориентиром, поскольку существуют как более эффективные продукты, так и менее качественные экземпляры.


Вывод

Каким же в итоге получился продукт под названием Gigabyte G1.Sniper Z87? Это в значительной степени усечённая версия флагманского решения, между тем, имеющая очень много общего с GA-Z87-HD3. От G1.Sniper 5 она унаследовала особый подход к реализации сетевого и аудио интерфейсов, именно тех составляющих, которые должны привлечь к витрине представителей из аудитории любителей видеоигр. Качественный подход к реализации звуковой подсистемы, внедрение механических переключателей позволяет использовать в комплекте с такой платой высокоимпедансные наушники. Причём на этот раз, в отличии от всех предыдущих, благодаря внятной физической реализации этого механизма действительно можно прочувствовать разницу в звучании. Кроме этого, специализированная среда Creative Pro Studio открывает дополнительные возможности для экспериментов со звуком.

Фирменный комплекс по управлению сетевым контроллером Killer неминуемо обзавёлся новым интерфейсом, стилизованным в сторону Modern UI среды Windows 8. От того внутри комплекса стало неуютно, а местами и вовсе неудобно. Для незнакомых с ним пользователей такие изменения могут стать пугающими и буквально отталкивающими.

Неожиданно стали проявляться исправления в среде фирменных программных продуктов Gigabyte. Теперь в UEFI можно наконец нормально управлять указателем мыши, а утилита по настройке системы — EasyTune — в результате произведённых обновлений научилась правильно распознавать режим работы оперативной памяти. К сожалению, удобства при работе с русскоязычной версией продукта по-прежнему не хватает, поэтому можно порекомендовать незамедлительно устанавливать в настройках продукта английский профиль.

Что же до производительности системы на основе такой платы, то единый подход в реализации UEFI позволяет функционировать всем продуктам практически одинаково. Разница будет заметна лишь в некоторых деталях. И вот как раз у G1.Sniper Z87 они оказалась не слишком привлекательными. Несмотря на обильное количество силовых элементов в зоне VRM, стабилизация напряжения даётся лишь путём его существенного завышения, а это сказывается на высоком уровне потребляемой энергии. Впрочем, при этом сохраняется вполне комфортный температурный (и тепловой) режим в области стабилизатора.

Как итог, такая плата может оказаться находкой для энтузиастов, ведь она буквально манит начать экспериментировать с различными компонентами системы, будь это аудио часть, настройка сетевого интерфейса или же разгон компонентов. Для последней задачи небольшим бонусом является наличие органов управления на самой плате. В противном случае, когда требуется найти максимально простой, понятный и быстрый в настройке продукт, то лучше обратить внимание на другие изделия, благо сейчас рынок максимально насыщен разнообразными моделями.

Находим избытки, применяем с умом!
