Обзор материнской платы MSI Z87M Gaming форм-фактора MicroATX для процессоров Haswell

Разгонный потенциал

Специалисты компании MSI одни из первых пытались реализовать такой механизм разгона системы, воспользоваться которым удалось бы абсолютно любому, самому неподготовленному пользователю. Так, сегодня достаточно лишь нажать кнопку, расположенную на плате, и всё — разгон осуществлён. У более простых продуктов эмуляция кнопки имеется и в UEFI, и в Command Center. Но в случае Z87M Gaming мы воспользовались именно кнопкой, которая торжественно излучает синее свечение во время использования.

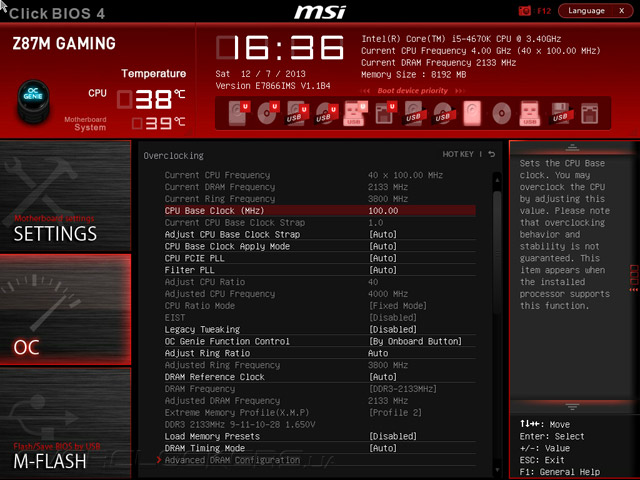

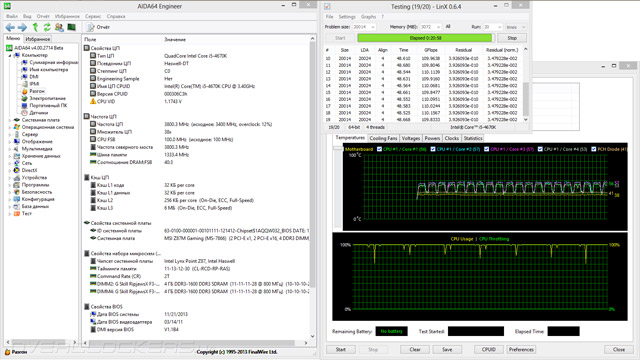

В первом, щадящем режиме OC Genie Core i5-4670K запустился на частое 4,0 ГГц. Частота кольцевой шины не изменилась и составила 3,8 ГГц, а для оперативной памяти активировался её профиль XMP.

Разгон MSI Z87M GamingРазгон MSI Z87M GamingРазгон MSI Z87M Gaming

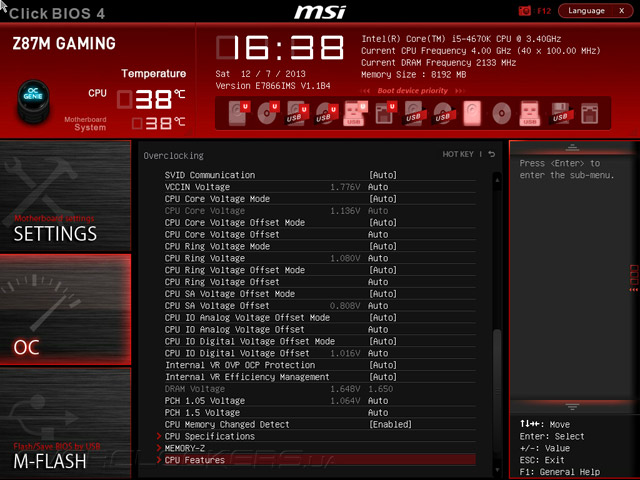

Все значения оказались намертво зафиксированы, как и питающее напряжение, составившее 1,12 В.

Разгон MSI Z87M GamingРазгон MSI Z87M GamingРазгон MSI Z87M Gaming

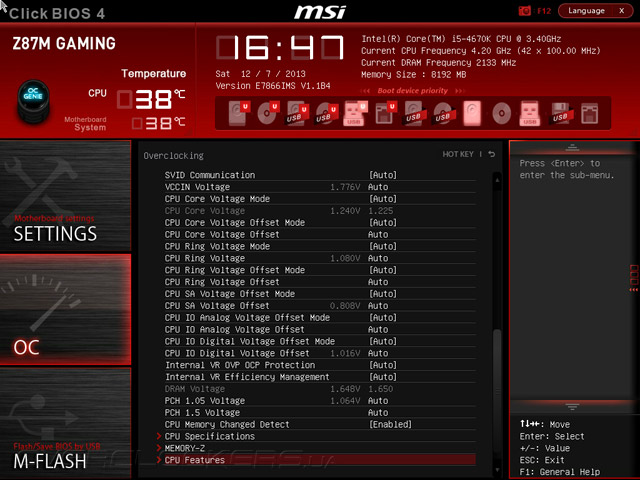

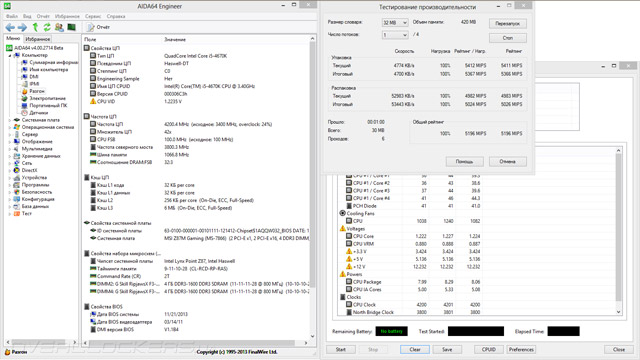

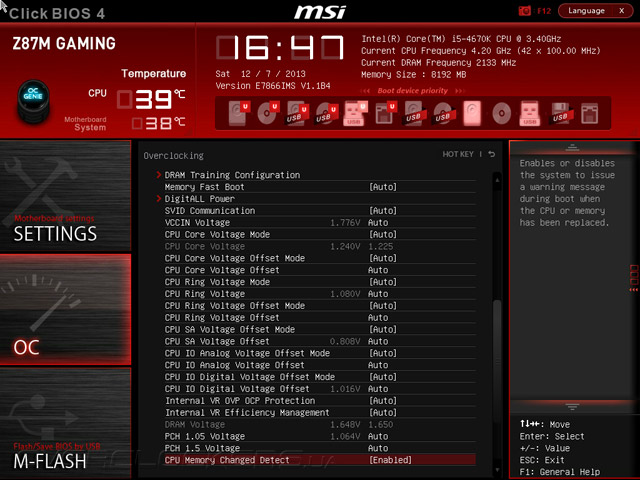

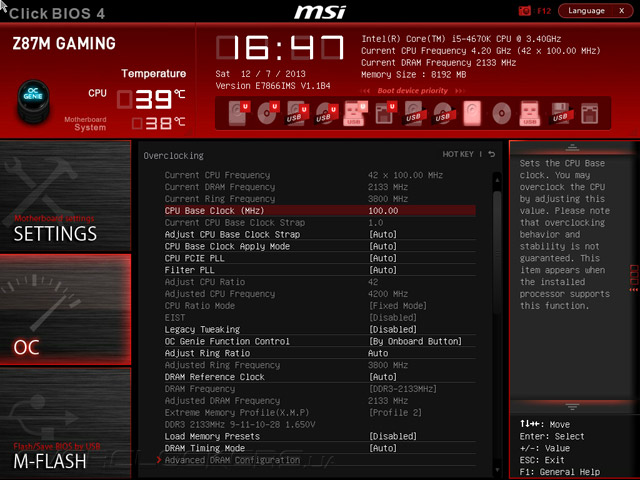

Опробуем более агрессивный режим разгона. Для его активации необходимо перевести двухпозиционный переключатель, находящийся над разъёмами DIMM, в иное положение, отличное от начального. Тем самым питающее напряжение повышается до 1,22 В а частота процессора — до 4,2 ГГц.

Разгон MSI Z87M GamingРазгон MSI Z87M GamingРазгон MSI Z87M Gaming

Вновь все значения оказываются заморожены в своём положении: как частота ЦП, так и его напряжение.

Разгон MSI Z87M GamingРазгон MSI Z87M GamingРазгон MSI Z87M Gaming

Признаться, результаты не самые впечатляющие. Однако система при этом вела себя абсолютно стабильно.

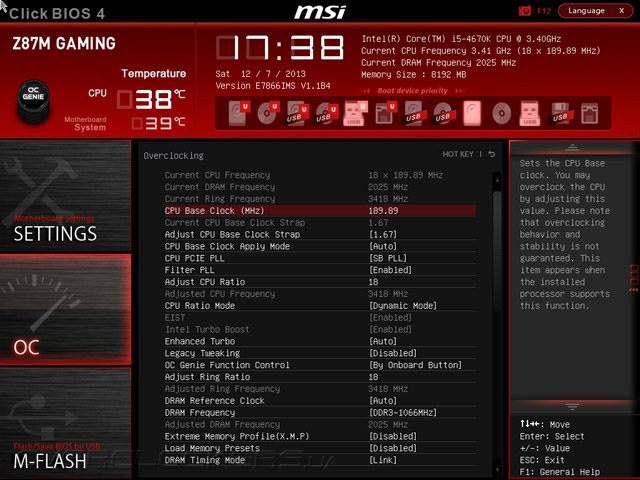

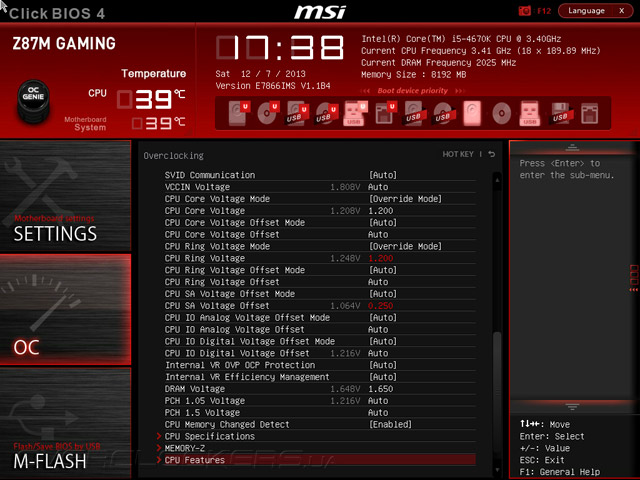

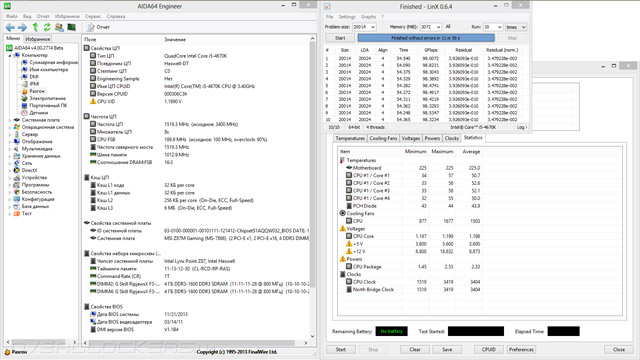

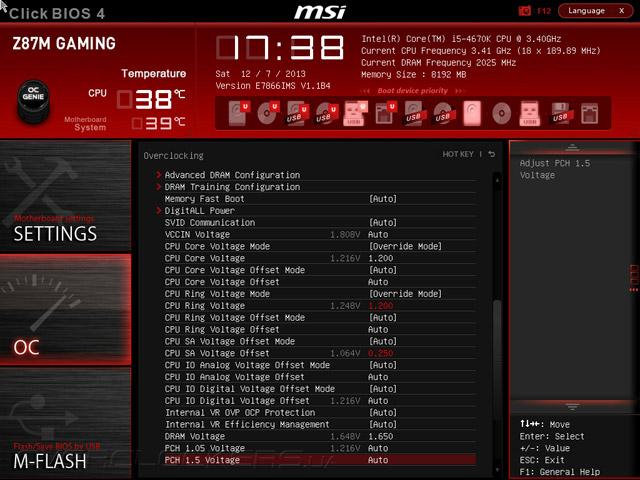

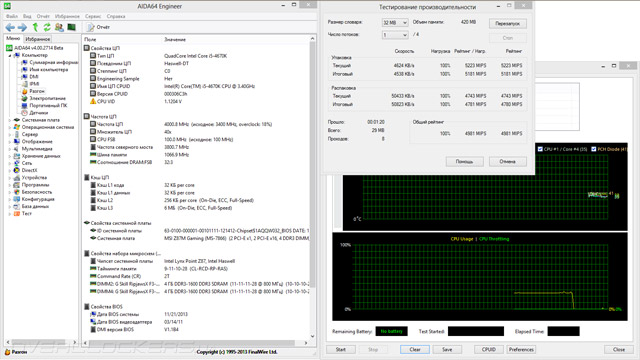

Собственные эксперименты мы начали с повышения опорной частоты. Максимальный результат, покорившийся Z87M Gaming, составил внушительные 189,9 МГц.

Разгон MSI Z87M GamingРазгон MSI Z87M Gaming

Все шаги, предпринятые для достижения этого результата, вполне типичны. Иначе говоря, плата проявила себя хорошо, не создав для нас дополнительных трудностей.

Разгон MSI Z87M GamingРазгон MSI Z87M GamingРазгон MSI Z87M GamingРазгон MSI Z87M Gaming

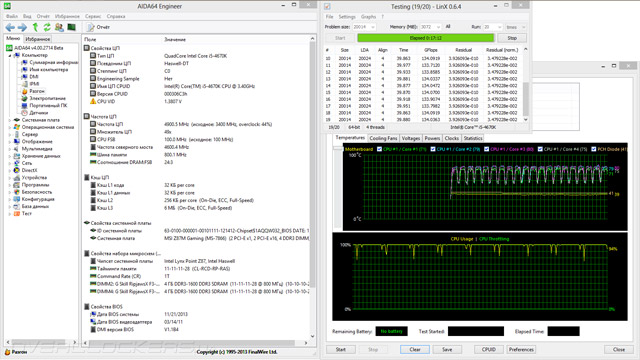

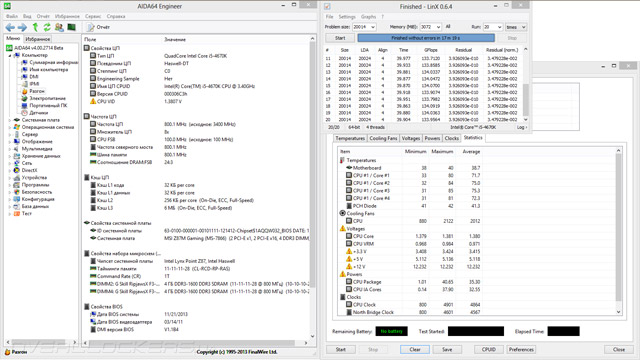

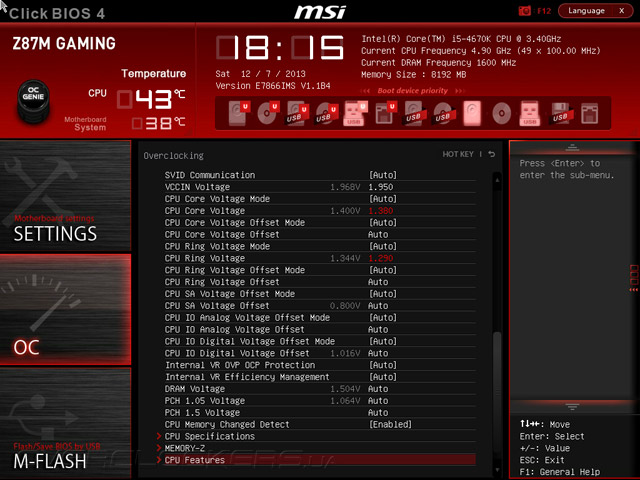

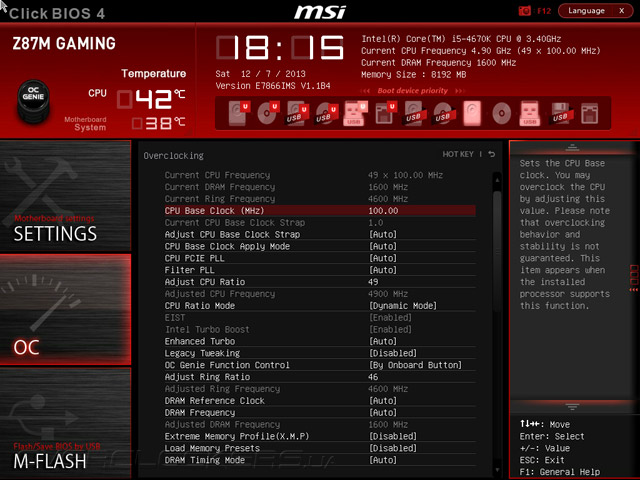

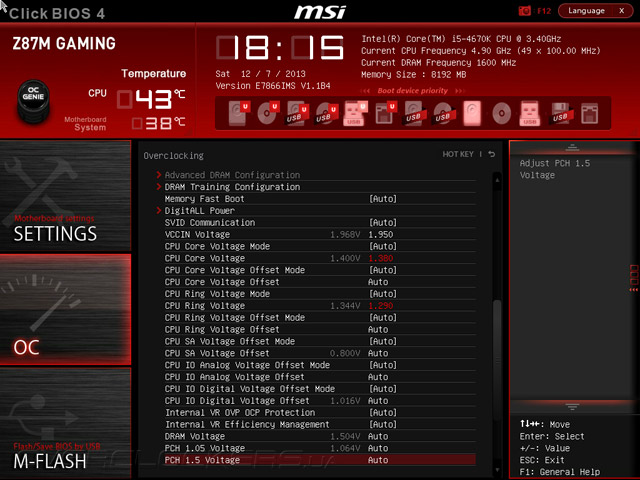

Полноценный разгон ЦП также не преподнёс сюрпризов. Мы вновь форсировали не единожды проверенный режим его работы: CPU Ratio составил 49, Ring Ratio — 46, напряжения процессора и кольцевой шины соответственно 1,38 В и 1,29 В, а входное VCCIN фиксировалось на отметке 1,95 В. При этом энергосберегающие технологии исправно функционировали.

Разгон MSI Z87M GamingРазгон MSI Z87M Gaming

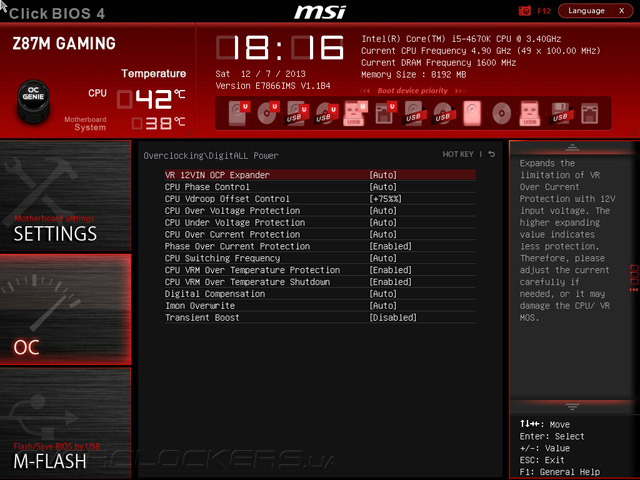

Система противодействия падению напряжения хорошо выполняет свои обязанности. При выбранном положении (75%) значение 1,95 В повышалось не более чем на 0,01 В, и то лишь в редкие моменты.

Разгон MSI Z87M GamingРазгон MSI Z87M GamingРазгон MSI Z87M GamingРазгон MSI Z87M Gaming

Нагрев в зоне VRM практически отсутствовал. Температура элементов не превышала 60 °C, а верхняя часть радиатора не прогревалась выше 50 °С. Уровень потребления электрической энергии во время прохождения стресс-теста оказался у границы 250 Вт.

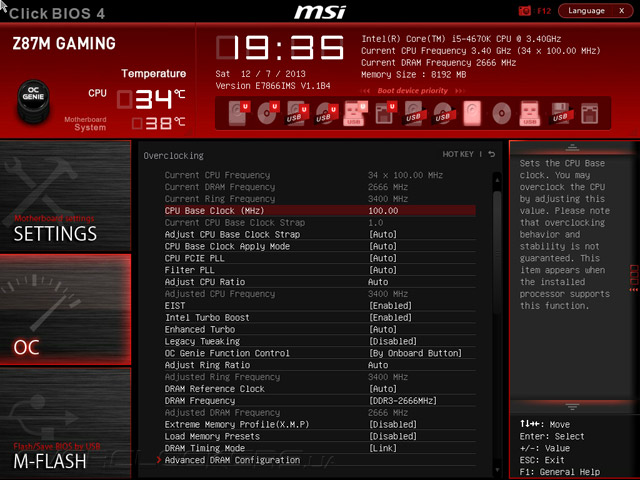

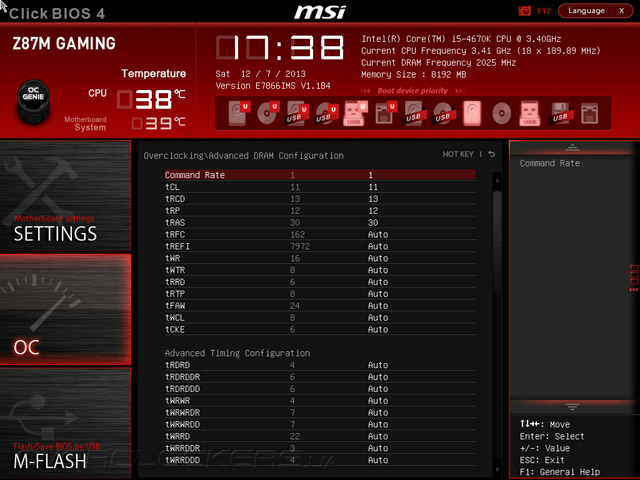

Неожиданно проблема возникла во время разгона нашего комплекта оперативной памяти. Изделие от MSI примкнуло к лагерю ASRock и ECS, напрочь отказавшись проходить процедуру POST при конфигурации задержек вида 11-13-12-30-1T и частоте DRAM 2666 МГц.

Разгон MSI Z87M Gaming

Мы успели накопить информацию о режимах работы ОЗУ на более успешных устройствах (производства ASUS, Biostar и Gigabyte), но ничем это плате Z87M Gaming помочь не смогло.

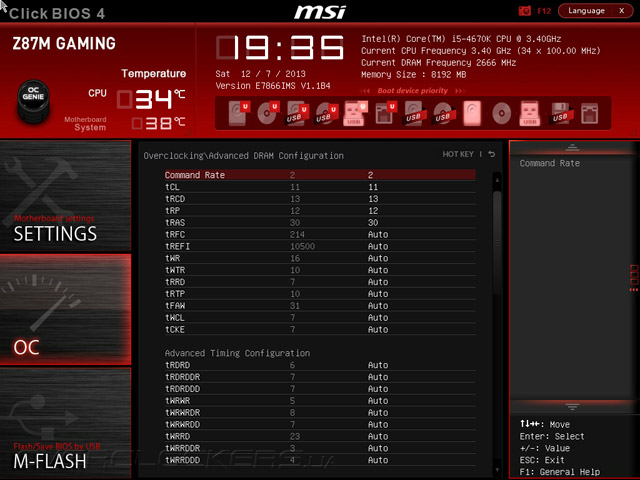

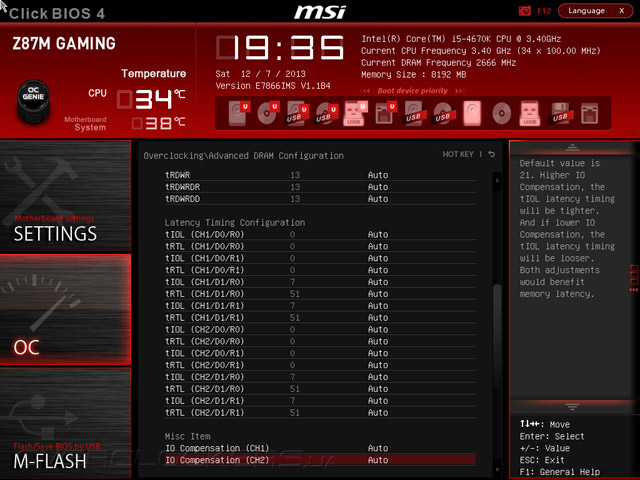

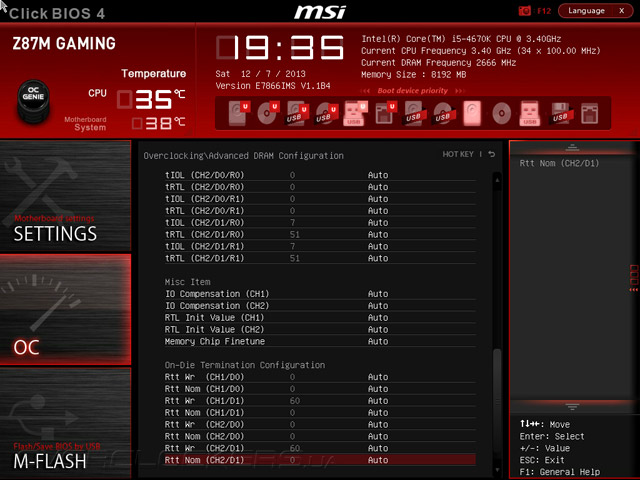

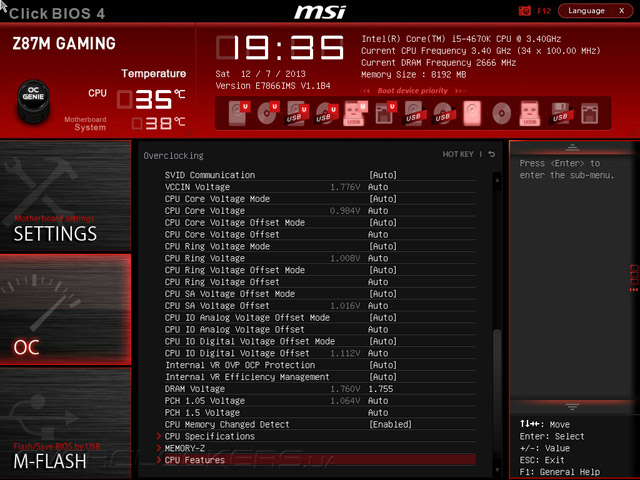

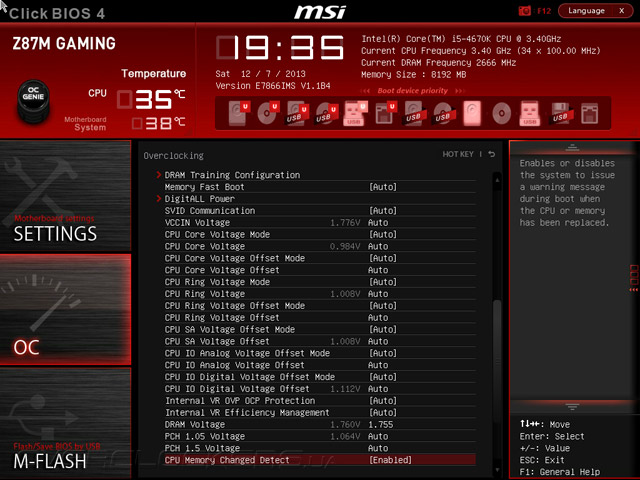

В итоге мы увеличили CR до двух, что при питающем напряжении памяти 1,755 В и без изменения прочих параметров позволило успешно произвести как запуск системы, так и пройти стандартную процедуру тестирования.

Разгон MSI Z87M GamingРазгон MSI Z87M Gaming

Разгон MSI Z87M Gaming

Разгон MSI Z87M GamingРазгон MSI Z87M GamingРазгон MSI Z87M GamingРазгон MSI Z87M GamingРазгон MSI Z87M GamingРазгон MSI Z87M Gaming

Краткий итог таков: мощная VRM и грамотная настройка LLC без проблем позволили полностью раскрыть возможности нашего образца Core i5-4670K. Однако небольшие заминки с разгоном DRAM немного смазали хорошее впечатление от общения с продуктом.


Тестовый стенд

Состав стенда был следующий:
  • процессор: Intel Core i5-4670K (3,4 ГГц);
  • кулер: SilverStone Heligon HE-01;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill F3-17000CL9D-8GBXM (2x4 ГБ, 2133 МГц, 9-11-10-28-2T, 1,65 В);
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: XFX XPS-850W-BES (850 Вт);
  • операционная система: Windows 8 Enterprise x64;
  • драйверы: Intel Chipset Device Software (9.4.0.1017), Intel Management Engine Interface (9.0.0.1287), ForceWare 320.18 (9.18.13.2018), PhysX 9.12.1031.
В ОС были отключены: UAC, файл подкачки, брандмауэр и Windows Defender. Никаких антивирусных продуктов установлено не было, прочие тонкие настройки не выполнялись. Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.00 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 Standard);
  • Futuremark 3DMark 13;
  • World in Conflict: Soviet Assault;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов мы свели их в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
MSI Z87M Gaming V1.1B4 4.00.2714 4.1.591-x64 1.2.157 1.1
ASUS Z87I-Pro 0602 4.00.2704 4.1.591-x64 1.2.157 1.1
ASUS Vanguard B85 1504 3.20.2651 4.1.591-x64 1.2.157 1.1
Gigabyte GA-Z87-HD3 F6 3.20.2638 4.1.581-x64 1.2.157 1.1
ASRock Z87M Extreme4 P1.60 3.20.2622 4.1.581-x64 1.0.0 1.1
ECS Z87H3-A2X Golden 4.6.5 (29.08.2013) 3.20.2600 4.1.581-x64 1.0.0 1.1
ASRock Z87 OC Formula P1.80 3.00.2590 4.1.578-x64 1.0.0 1.1
Gigabyte G1.Sniper 5 F7 3.00.2578 4.1.574-x64 1.0.0 1.1
ASUS H87I-PLUS 0507 3.00.2566 4.1.574-x64 1.0.0 1.1
Biostar Hi-Fi Z87X 3D 4.6.5 (23.07.2013) 3.00.2552 4.1.574-x64 1.0.0 1.1
ASUS Gryphon Z87 1206 3.00.2536 4.0.568-x64 1.0.0 1.1
ASRock Z87 Extreme6 P1.90 3.00.2529 4.0.568-x64 1.0.0 1.1
ASUS Z87-PLUS 1007 3.00.2522 4.0.568-x64 1.0.0 1.1
ASUS Sabertooth Z87 3009 3.00.2522 4.0.568-x64 1.0.0 1.1


Результаты тестирования

Вначале затронем вопрос реализации технологии Turbo Boost. Частота Core i5-4670K вне зависимости от типа нагрузки составляет 3,8 ГГц, понижаясь до положенных 800 МГц во время простоя. Выходит, производительность системы должна находиться на уровне с лидерами сегмента, такими как, например, ASUS Sabertooth Z87.

Тестирование MSI Z87M Gaming

Тестирование MSI Z87M Gaming

Тестирование MSI Z87M Gaming

Тестирование MSI Z87M Gaming

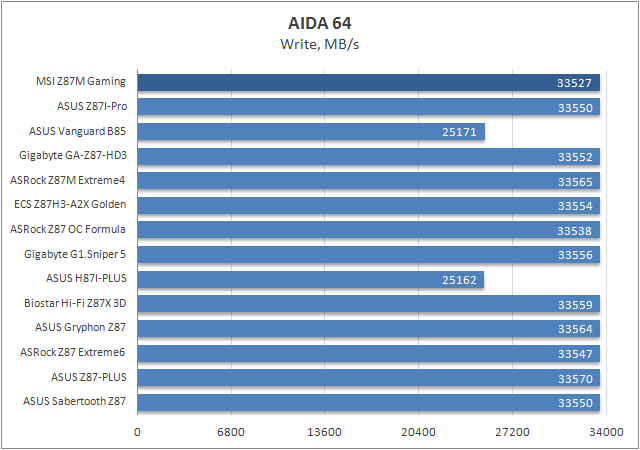

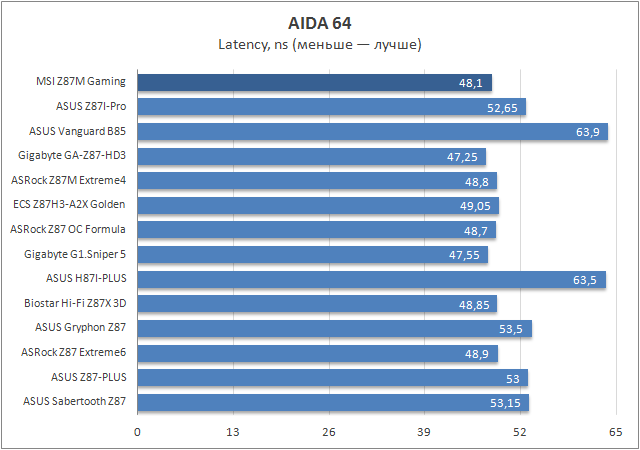

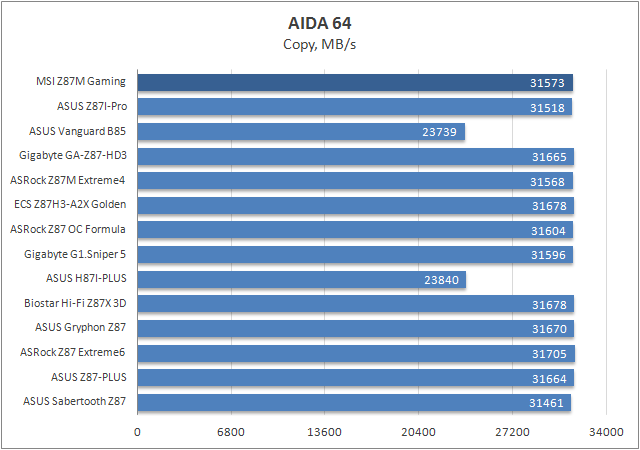

Никаких аномалий в работе подсистемы памяти мы не обнаружили.

Тестирование MSI Z87M Gaming

Тестирование MSI Z87M Gaming

Тестирование MSI Z87M Gaming

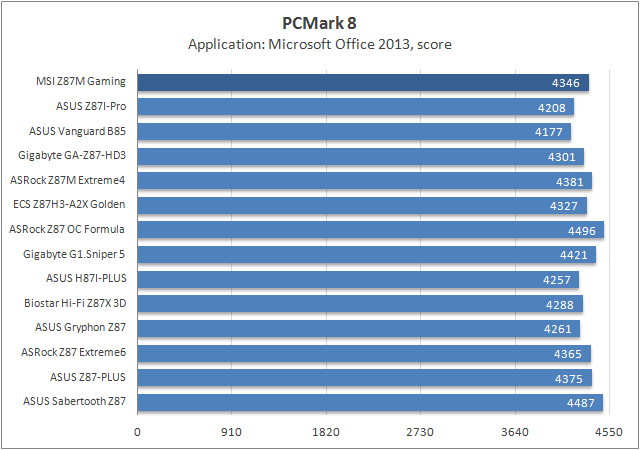

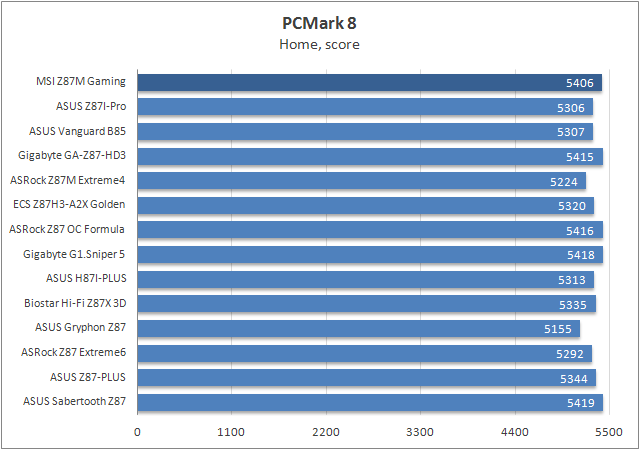

В наборе тестовых приложений PCMark 8 продукт действительно продемонстрировал результат, свойственный лидирующей группе.

Тестирование MSI Z87M Gaming

Тестирование MSI Z87M Gaming

Тестирование MSI Z87M Gaming

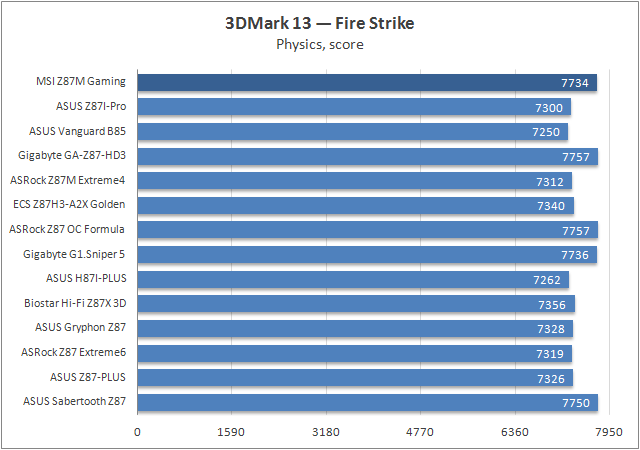

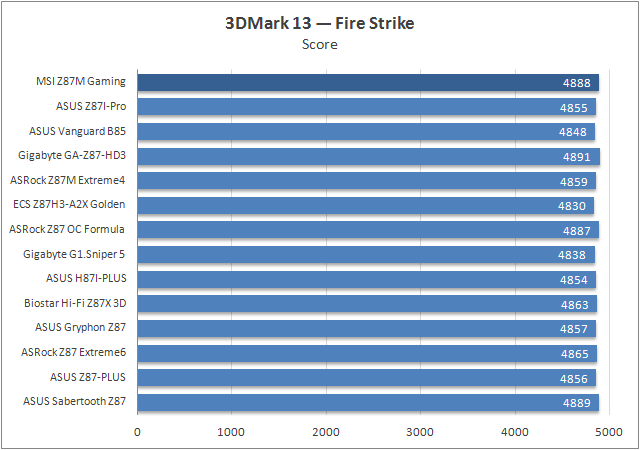

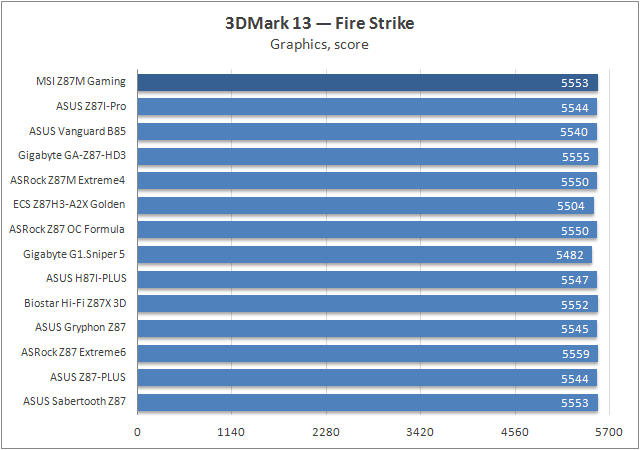

Производительность системы в 3DMark 13 лишь укрепляет позиции Z87M Gaming в общем зачёте.

Тестирование MSI Z87M Gaming

Тестирование MSI Z87M Gaming

Тестирование MSI Z87M Gaming

Тестирование MSI Z87M Gaming

Тестирование MSI Z87M Gaming

Тестирование MSI Z87M Gaming

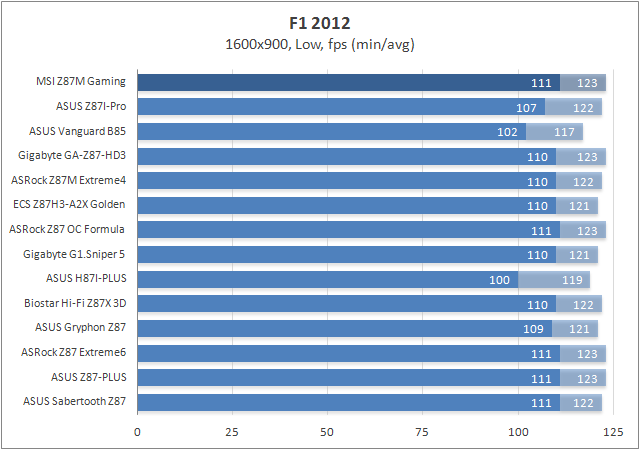

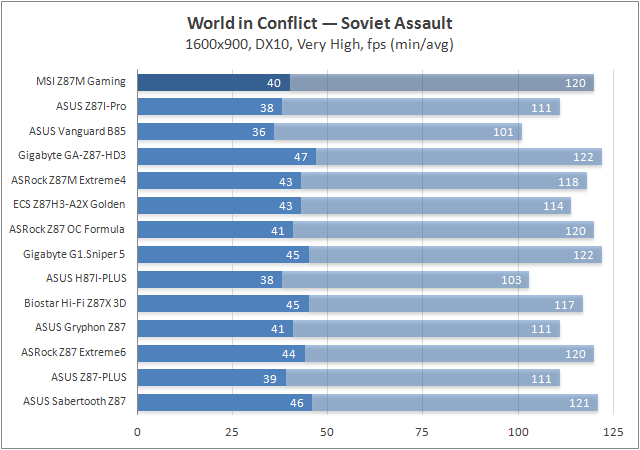

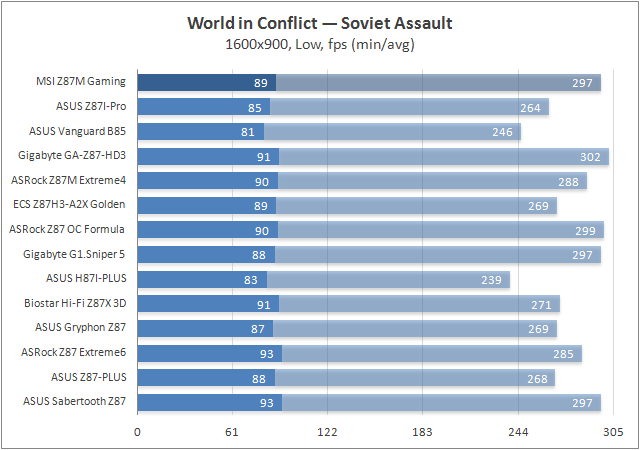

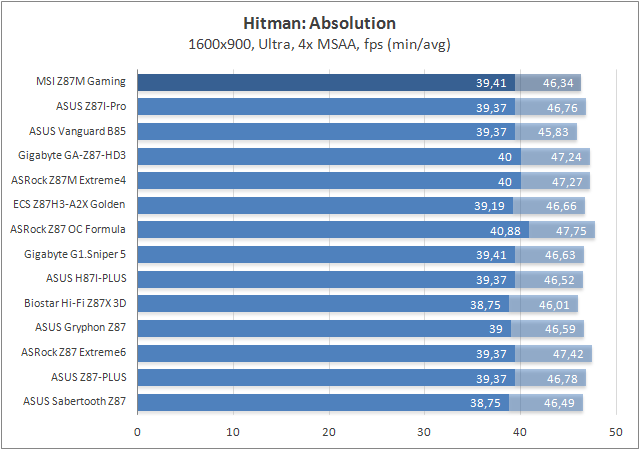

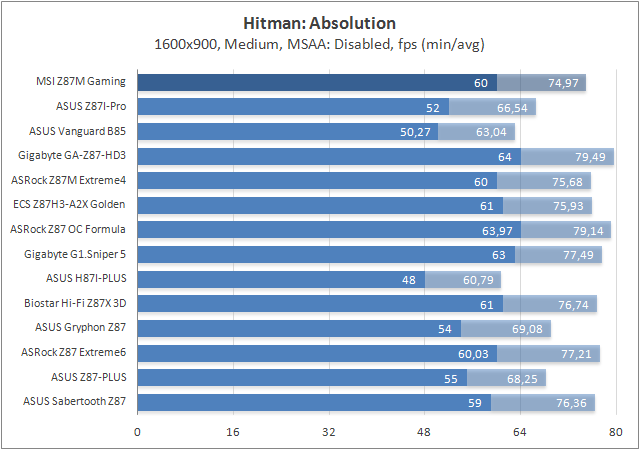

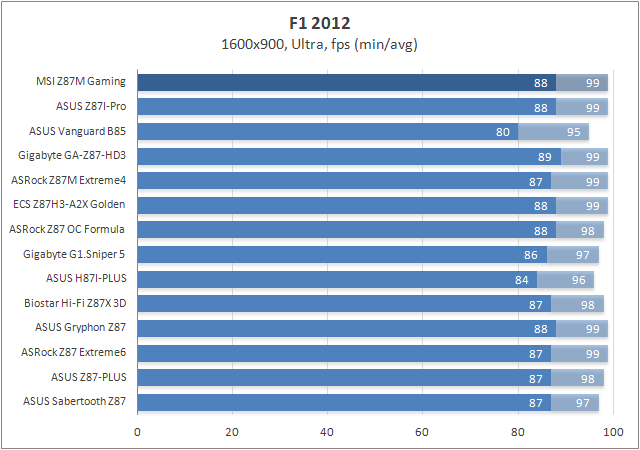

В игровых приложениях итоговые результаты уже не столь яркие, но всё равно весьма достойные, а значит в режиме по умолчанию изделие будет только радовать своего владельца.


Энергопотребление системы

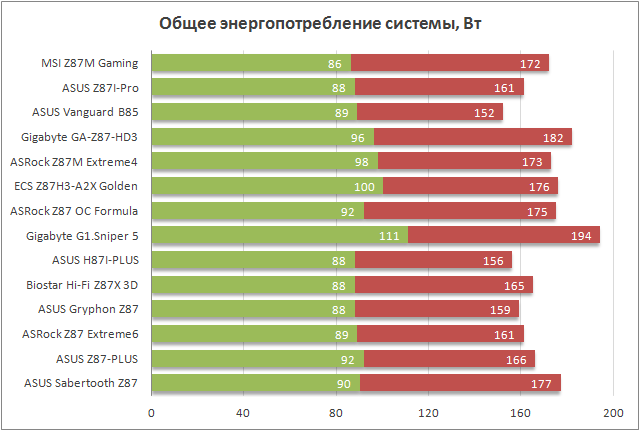

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Тестирование MSI Z87M Gaming

Продолжая проводить параллели с продукцией верхнего уровня нельзя не отметить высокую энергетическую эффективность работы Z87M Gaming, которая в сумме с хорошей производительностью добавляет продукту привлекательности. К тому же активация EuP опускает этот уровень до 73–160 Вт, правда, внося при этом коррективы в работу технологии Turbo Boost, которые достаточно непросто описать в лаконичной форме. Пожалуй, можно предположить существенное снижение итоговой производительности системы при таких настройках. Подобное поведение уже было нами замечено у ASRock Z87M Extreme4.


Вывод

Новинка оправдала ожидания и лаконично вписалась в модельный ряд серии Gaming компании MSI. В целом нам понравился и её дизайн, и реализация возможностей в UEFI. К тому же мощная VRM позволила полностью раскрыть потенциал нашего процессора при использовании воздушного охлаждения.

Небольшие проблемы ожидают пользователя при проведении разгона оперативной памяти. Еще больше вопросов вызывает нынешнее программное обеспечение. Казалось бы, всё в нём есть, но удобства в обращении явно не хватает.

Впрочем, по-прежнему существует целый ряд пользователей, для которых абсолютно не интересен фирменный комплект утилит. Тогда ими будут оцениваться лишь конструкторские изыски и возможности по расширению функциональности своего ПК. В таком случае у Z87M Gaming есть все шансы привлечь внимание покупателей, интересующихся компактной материнской платой. Иначе более младший продукт — Z87-G45 Gaming, уже снискавший наши симпатии — оказывается предпочтительнее, особенно ввиду своей стоимости, меньшей на $25.
