Тестирование частотного потенциала и производительности материнской платы ASUS Z97-Pro Gamer проходило при использовании такого аппаратного и программного обеспечения:
- процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
- кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 140 мм, 1300 об/мин);
- термопаста: Noctua NT-H1;
- оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
- видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
- накопитель: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
- блок питания: Seasonic X-650 (650 Вт);
- операционная система: Windows 7 Enterprise 64 bit SP1;
- драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 9.5.0.1367;
- драйвер видеокарты: NVIDIA GeForce 340.43.
- ASUS Z97-Pro Gamer (UEFI Setup 0501 от 12.08.2014);
- ASUS Maximus VII Formula (UEFI Setup 2012 от 01.10.2014);
- ASUS Maximus VII Impact (UEFI Setup 0412 от 01.10.2014);
- ASUS Maximus VII Ranger (UEFI Setup 1003 от 24.06.2014);
- ASUS Maximus VII Hero (UEFI Setup 0904 от 23.06.2014);
- ASUS H97-Pro Gamer (UEFI Setup 2105 от 14.07.2014);
- ASUS Sabertooth Z87 (UEFI Setup 1901 от 15.04.2014);
- Gigabyte G1.Sniper H6 (UEFI Setup F5 от 26.06.2014)
- MSI Z97 Gaming 5 (UEFI Setup 1.5B1 от 16.07.2014);
- MSI Z97 Gaming 9 AC (UEFI Setup 1.7B2 от 21.10.2014);
- MSI Z97I Gaming AC (UEFI Setup 1.2 от 27.06.2014).
- AIDA64 4.70.3600 (Cache & Memory benchmark);
- Futuremark PCMark 8 v2.0.2028
- Futuremark 3DMark v 1.3.708;
- Batman: Arkham City;
- Total War: Rome II.
Разгонный потенциал
По части разгонного потенциала ASUS Z97-Pro Gamer преподнесла настоящий сюрприз, показав результаты, аналогичные ASUS Maximus VII Hero. В стресс-тесте LinX 0.6.5, который использует инструкции AVX2.0, создающие интенсивную нагрузку на процессоры Haswell, новинка обеспечила стабильную работу тестового Intel Core i7-4770K на частоте 4500 МГц. Для этого напряжение VCCIN было зафиксировано на уровне 1,85 В, параметр CPU Load-line Calibration принимал значение Level7, а на вычислительные ядра подавалось Vcore=1,35 В. Тем временем кэш L3 работал на частоте 4400 МГц при напряжении 1,325 В, а модули ОЗУ функционировали в режиме 2400 МГц с таймингами 10-12-12-31-2Т в соответствии с профилем X.M.P. Во время тестирования нагрев самого горячего ядра не превысил 92 °С.

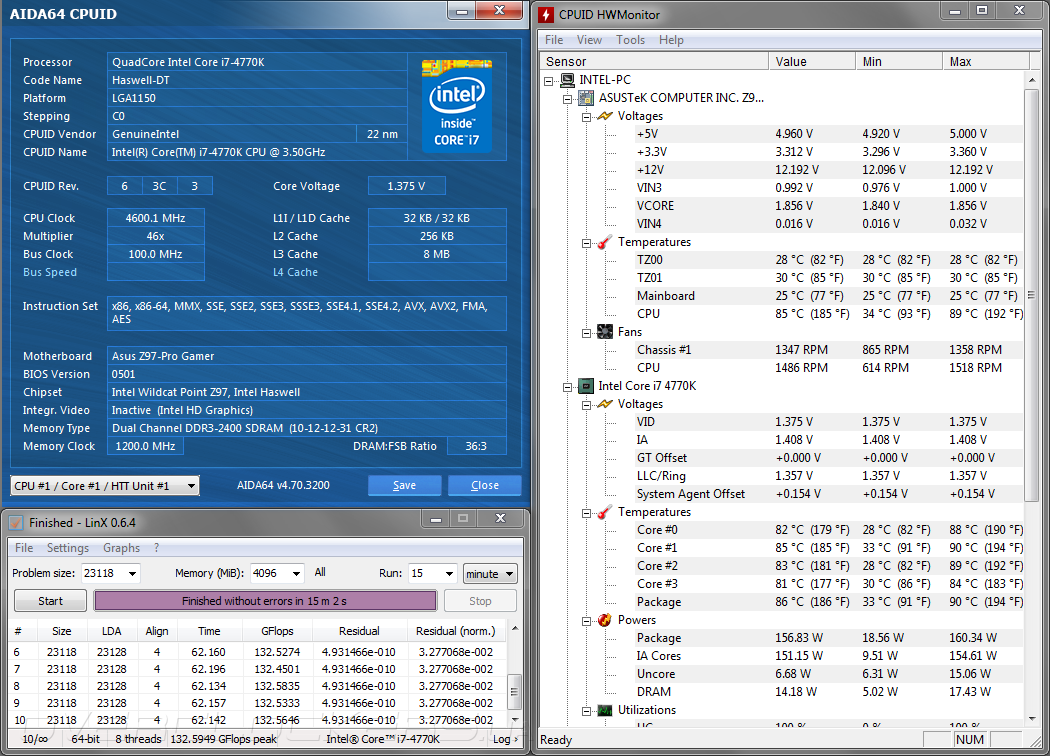

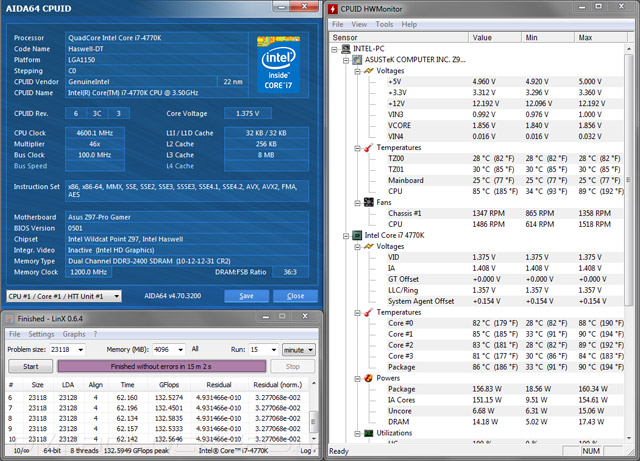

При умеренной нагрузке в приложении LinX 0.6.4, не имеющем поддержки AVX2.0, тактовую частоту процессора удалось увеличить еще на 100 МГц, достигнув 4600 МГц. Для этого пришлось поднимать Vcore до 1,375 В, но, несмотря ни на что кулеру удалось отвести избыточное тепло, удержав температуру процессора на уровне 90 °С. Режим работы Uncore-части и подсистемы оперативной памяти не менялся, они функционировали на частотах 4400 МГц и 2400 МГц соответственно. Дальнейшие попытки улучшить разгон не удались, даже после увеличения Vcore и VCCIN система зависала в самом начале стресс-теста LinX.

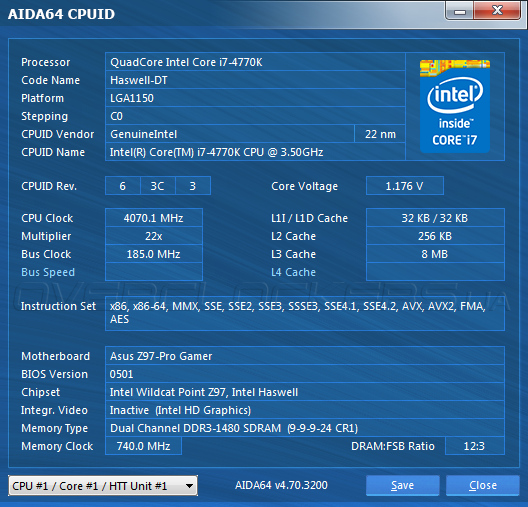

Во время экспериментов по увеличению базовой частоты материнская плата проявила себя очень неплохо, позволив нарастить BCLK до 185 МГц, что можно считать очень хорошим результатом.
Не разочаровала ASUS Z97-Pro Gamer и при разгоне подсистемы ОЗУ, тактовую частоту комплекта G.Skill TridentX F3-2400C10D-8GTX удалось поднять до 2586 МГц при задержках 12-14-14-36-1Т. Для этого BCLK была увеличена до 107,7 МГц, на модули памяти подавалось 1,65 В, а напряжение северного моста было поднято на 0,2 В.
Что касается автоматического разгона, то наилучших результатов удалось добиться при использовании опции OC Tuner. В режиме Ratio Tuning оверклокинг производился путем увеличения коэффициента умножения, частота процессора составляла от 4100 МГц до 4300 МГц в зависимости от интенсивности нагрузки, напряжение на вычислительных ядрах равнялось 1,176 В, а подсистема ОЗУ работала в режиме 2400 МГц согласно настройкам профиля X.M.P. Отмечу, что процессорные технологии энергосбережения работали не в полном объеме: в простое частота снижалась, тогда как Vcore оставалось неизменным.
При выборе второго режима функции OC Tuner — BCLK+ Ratio Tuning —базовая частота повысилась до 125 МГц, тогда как коэффициент умножения уменьшился до 34, что в итоге обеспечило частоту центрального процессора в 4250 МГц. Напряжение Vcore составило 1,2 В, а для модулей оперативной памяти установился необычный режим 2000 МГц с таймингами 10-12-12-31-2Т.
Тестирование звуковой подсистемы
Качество исполнения звуковой подсистемы SupremeFX, которой оснащена материнская плата ASUS Z97-Pro Gamer, было оценено инструментальными методами. Для этого линейный выход на задней панели системной платы соединялся с линейным входом внешней аудиокарты ASUS Xonar U7 с интерфейсом USB, измерение характеристик встроенного звукового адаптера проводилось в программе RightMark Audio Analizer 6.4.0 при частоте дискретизации сигнала 44,1 кГц и разрядности 16 бит, а также в режиме 48 кГц/24 бит. Результаты тестирования звукового тракта новинки сравнивались с аналогичными показателями интегрированных аудиокарт системных плат ASUS Maximus VII Ranger и MSI Z97 Gaming 5.
| ASUS Z97-Pro Gamer (ALC1150) 44,1 КГц/16 бит | ASUS Z97-Pro Gamer (ALC1150) 48 КГц/24 бит | ASUS Maximus VII Ranger (ALC1150) 44,1 КГц/16 бит | ASUS Maximus VII Ranger (ALC1150) 48 КГц/24 бит | MSI Z97 Gaming 5 (ALC1150) 44,1 КГц/16 бит | MSI Z97 Gaming 5 (ALC1150) 48 КГц/24 бит | |||||||
| Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ | +0,15, –0,01 | Очень хорошо | +0,17, –0,18 | Отлично | +0,23, +0,02 | Очень хорошо | +0,21, +0,17 | Отлично | +0,20, –0,13 | Очень хорошо | +0,21, –0,09 | Очень хорошо |
| Уровень шума, дБ (А) | –89,4 | Хорошо | –88,8 | Очень хорошо | –88,9 | Хорошо | –90,1 | Очень хорошо | –91,2 | Очень хорошо | –91,4 | Очень хорошо |
| Динамические диапазон, дБ (А) | 86,7 | Хорошо | 88,2 | Хорошо | 88,4 | Хорошо | 89,5 | Хорошо | 88,2 | Хорошо | 91,4 | Очень хорошо |
| Гармонические искажения, % | 0,0055 | Очень хорошо | 0,0049 | Очень хорошо | 0,0064 | Очень хорошо | 0,0061 | Очень хорошо | 0,0082 | Очень хорошо | 0,007 | Очень хорошо |
| Гармонические искажения + шум, дБ(A) | –78,9 | Средне | –80,2 | Хорошо | –79,0 | Средне | –79,9 | Средне | –77,7 | Средне | –79,8 | Средне |
| Интермодуляционные искажения + шум, % | 0,015 | Очень хорошо | 0,013 | Очень хорошо | 0,013 | Очень хорошо | 0,011 | Очень хорошо | 0,015 | Очень хорошо | 0,011 | Очень хорошо |
| Взаимопроникновение каналов, дБ | –82,3 | Очень хорошо | –79,0 | Очень хорошо | –81,5 | Очень хорошо | –79,7 | Очень хорошо | –85,6 | Отлично | –83,7 | Очень хорошо |
| Интермодуляции на 10 кГц, % | 0,014 | Очень хорошо | 0,013 | Очень хорошо | 0,014 | Очень хорошо | 0,011 | Очень хорошо | 0,019 | Очень хорошо | 0,019 | Очень хорошо |
| Общая оценка | Очень хорошо | Очень хорошо | Очень хорошо | Очень хорошо | Очень хорошо | Очень хорошо | ||||||
Судя по результатам тестирования, звуковая подсистема новинки по качеству реализации практически не уступает соперницам, а в чем-то, например, по уровню гармонических искажений, даже превосходит их. Что касается субъективных оценок, то звучание аудиотракта новинки можно характеризовать как хорошее, без посторонних щелчков и существенных огрехов, хотя, глубина звука, особенно в динамичных музыкальных композициях, оставляет желать лучшего. Впрочем, требовать чего-то большего от встроенного звукового адаптера было бы наивно, тогда как подавляющее большинство пользователей будут удовлетворены качеством воспроизведения, которое обеспечивает материнская плата ASUS Z97-Pro Gamer.
Результаты тестирования

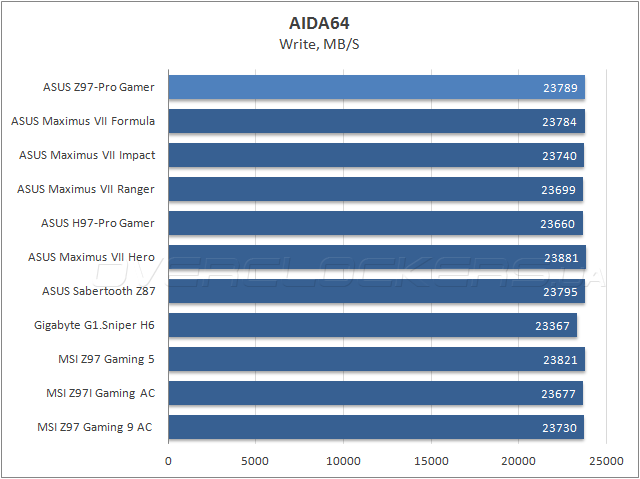

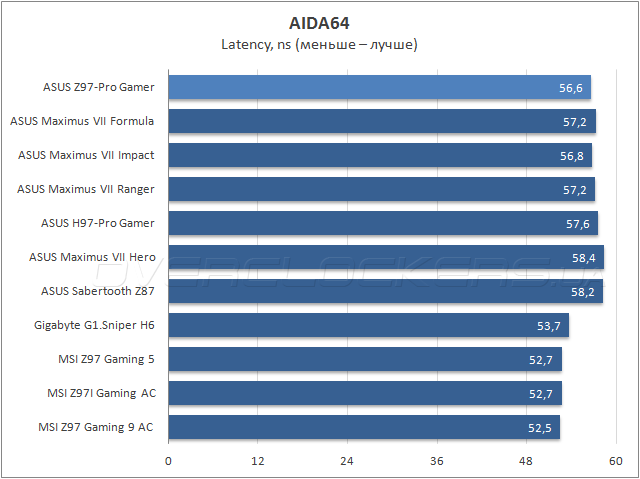

При оценке быстродействия подсистемы ОЗУ новинка показала отличный уровень продуктивности в подтестах чтения и записи, в сценарии копирования данных в оперативную память Z97-Pro Gamer заслужила средний результат, зато, опередила всех представительниц ASUS вовремя измерения латентности.

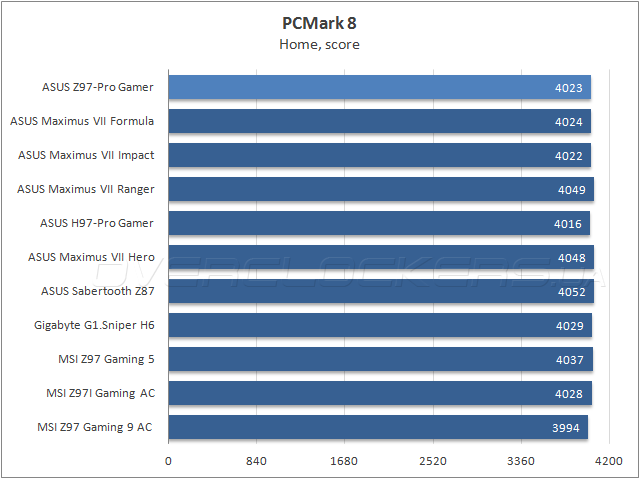

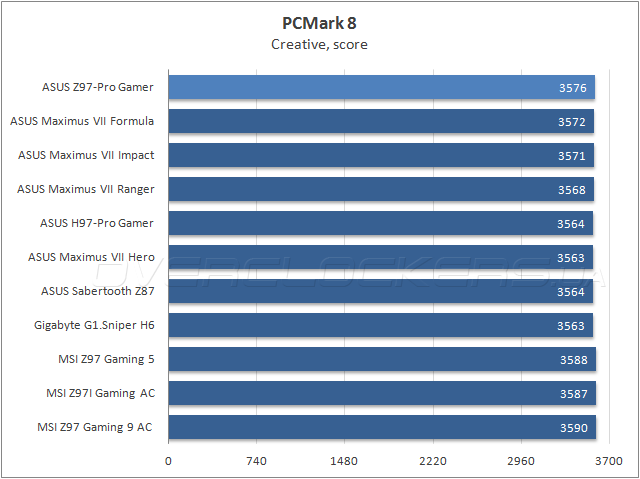

В комплексном бенчмарке Futuremark PCMark 8 героиня сегодняшнего обзора продемонстрировала близкий к максимальному уровень быстродействия, что позволяет надеяться на столь же резвую работу «материнки» при выполнении повседневных задач.

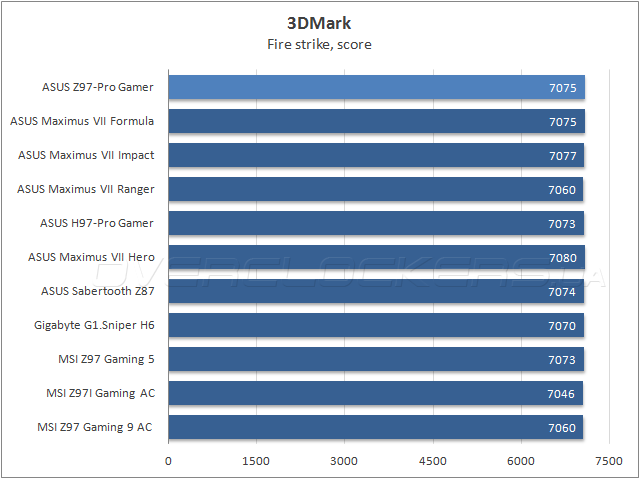

В графическом тестовом пакете Futuremark 3DMark у ASUS Z97-Pro Gamer получились средние результаты, хотя, разница с лидерами мизерна и не превышает 1%.

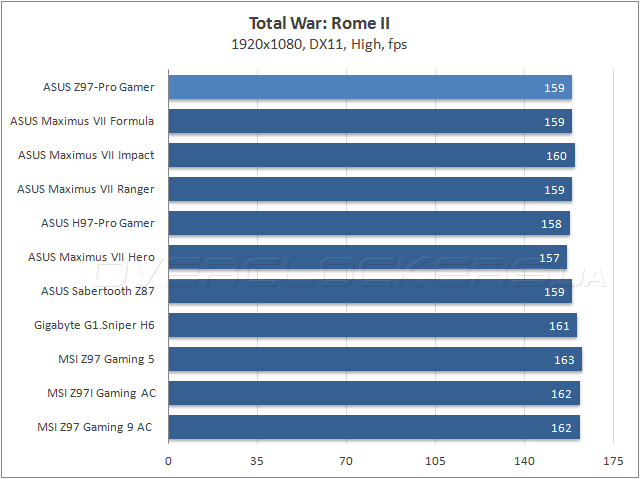

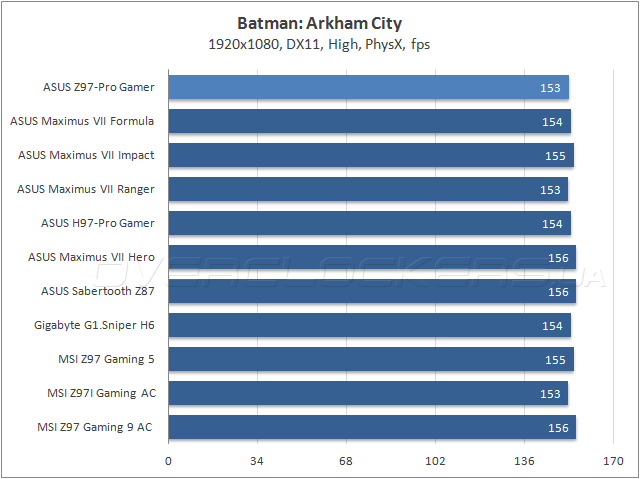

В реальных игровых приложениях новинка демонстрирует далеко не рекордные значения fps. Впрочем, говорить о катастрофическом снижении частоты смены кадров речь не идет, тем не менее, программистам ASUS не мешает подтянуть быстродействие графической подсистемы в прошивке новинки.
Энергопотребление
Оценка энергопотребления тестовых стендов выполнялась с помощью прибора Basetech Cost Control 3000, который фиксировал среднее энергопотребление тестовых стендов при отсутствии нагрузки и пиковые значения потребляемой мощности при прохождении стресс-теста LinX 0.6.5.

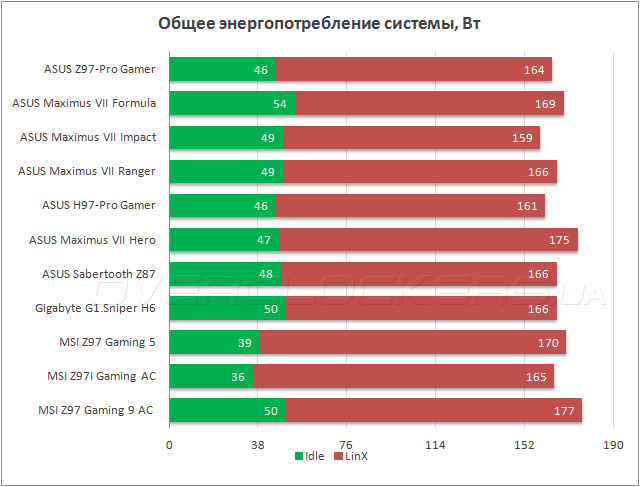

В простое системная плата наряду с ASUS H97-Pro Gamer продемонстрировала один из наименьших уровней энергопотребления, уступив лишь паре моделей MSI, феноменальная экономичность которых, похоже, так и не будет превзойдена. При интенсивной нагрузке новинка показала третий результат, проиграв лишь «близкой родственнице» ASUS H97-Pro Gamer и сверхкомпактной модели ASUS Maximus VII Impact. Что же, еще один балл в копилку достоинств ASUS Z97-Pro Gamer!
Выводы
Приступая к тестированию ASUS Z97-Pro Gamer я и не подозревал, какой интересный продукт скрывается под личиной заурядной модели среднего уровня. По факту, материнская плата продемонстрировала выгодное сочетание продуманной конструкции, функциональной прошивки и оптимального набора возможностей расширения при относительно невысокой стоимости. Результатом стали отличные результаты разгона и неплохой уровень быстродействие, а также хорошие показатели энергоэффективности. Конечно, новинка лишена многих возможностей меню настройки, присущих моделям Republic of Gamers, поддержки таких полезных функций, таких как KeyBot, MemOK! и ROG Connect, и, возможно, будет не так хороша при экстремальном разгоне, зато она стоит заметно дешевле, чем самые младшие представители линейки ROG.
К слову, в украинской рознице за ASUS Z97-Pro Gamer просят около 175 долларов, тогда как аналогичная модель на чипсете Intel H97 — H97-Pro Gamer стоит всего на 10 долларов меньше, что делает ее покупку бессмысленной ввиду отсутствия у последней возможностей по разгону памяти, повышения BCLK и построения систем NVIDIA SLI. Что касается сравнения с то же Maximus VII Ranger, то героиня сегодняшнего обзора обойдется дешевле в среднем на 50 долларов. Стоит ли доплачивать за аппаратные клавиши включения и перегрузки, индикатор кодов POST и ряд фирменных технологий — конечно, решать покупателям, а в остальном Z97-Pro Gamer выглядит отличным кандидатом не только в качестве основы для мощного игрового ПК, но и как стенда для проведения экспериментов по разгону процессоров Intel Haswell.
