Обзор и тестирование игровой системной платы ASUS Z97-Pro Gamer для платформы Intel LGA1150

В начале января 2015 года компания Intel порадовала своих поклонников анонсом двух десятков модификаций Broadwell-U — процессоров Core 5-го поколения, которые знаменуют перевод архитектуры Haswell на тонкий 14-нм технологический процесс. Представленные модели предназначены исключительно для ноутбуков, планшетов и систем AIO (All-in-One), но уже во 2 кв. 2015 года можно ожидать появление настольных версий Broadwell. Предполагается, что 14-нм процессоры получат конструктивное исполнение Socket LGA1150 и будут совместимы с системными платами на базе чипсетов Intel 9-й серии. Таким образом, жизненный цикл «материнок» с разъемом LGA1150 будет длиться не менее одного года, а значит, есть смысл тратить силы на знакомство с новыми продуктами. Тем временем вендоры продолжают радовать потенциальных покупателей новинками, например, не так давно в продаже появилась модель ASUS Z97-Pro Gamer — полноразмерная игровая системная плата среднего уровня с поддержкой процессоров Intel Haswell и перспективных Broadwell.

ASUS Z97-Pro Gamer

Устройство является представителем немногочисленного семейства Gamer, ориентированного, как следует из названия, на любителей компьютерных игр, которым по финансовым или любым другим соображениям не подходят материнские платы ASUS серии Republic of Gamers. Насколько удачной вышла новинка — вы узнаете из нашего сегодняшнего материала, а прямо сейчас предлагаю ознакомиться с ее спецификациями.

Модель ASUS Z97-Pro Gamer
Чипсет Intel Z97
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell, Broadwell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*/3100*/3200*/ (OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI 2 (ASM1083)
Встроенное видеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы DVI-D, D-Sub, HDMI
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (4 разъема на задней панели, Intel Z97)
8 х 2.0 (2 разъема на задней панели, Intel Z97)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z97)
SATA Express 1 x SATA Express 10 Гбит/с (Intel Z97)
eSATA
RAID 0, 1, 5, 10 (Intel Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel I218V (Gigabit Ethernet)
Thunderbolt
FireWire
COM 1 (внутренний)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности GameFirst II, диагностические светодиоды Q-LED, поддержка 3-Way AMD CrossFireX и NVIDIA SLI, разъем M.2 Socket 3

Комплект поставки

Размеры картонной коробки, в которой поставляется новинка, достаточно скромные, а ее оформление напоминает другой продукт игровой серии ASUS — H97-Pro Gamer. Дизайн упаковки лаконичный, помимо названия модели на фронтальную поверхность нанесены логотипы, означающие поддержку «материнкой» конфигураций AMD CrossFireX и NVIDIA SLI, возможности вывода изображения в формате 4К и совместимость с ОС Microsoft Windows 8.1.

ASUS Z97-Pro Gamer

С обратной стороны коробки приведена спецификация и схематическое изображение ASUS Z97-Pro Gamer с указанием ее ключевых конструктивных особенностей, таких как поддержка высокоскоростных SSD с интерфейсом SATA Express 10 Гбит/с, наличие порта M.2, использование продвинутой звуковой подсистемы SupremeFX, а также возможность управления полосой пропускания сетевого подключения с помощью ПО GameFirst II.

ASUS Z97-Pro Gamer

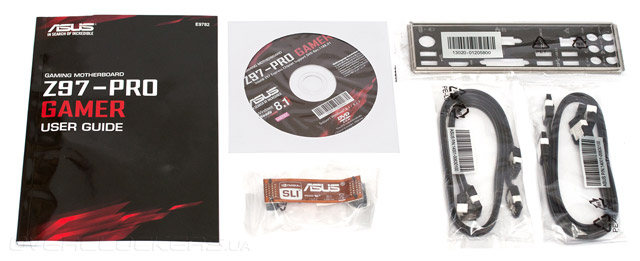

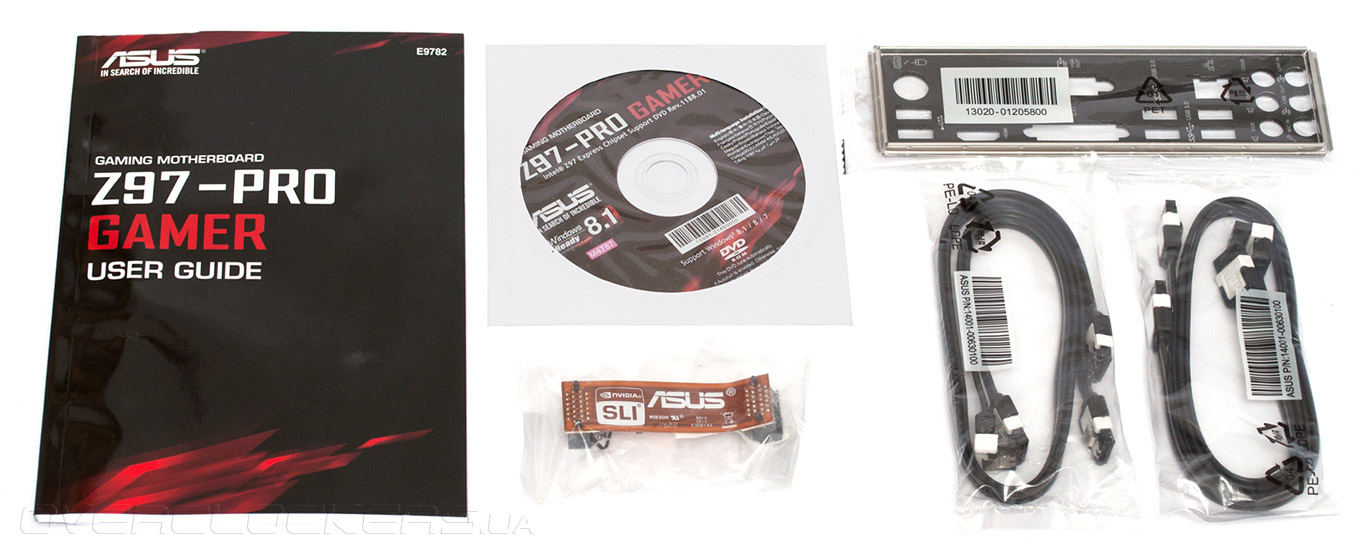

Набор дополнительных принадлежностей, которыми комплектуется системная плата, отнюдь не поражает воображение. Тем не менее, он включает все необходимое для сборки ПК:
  • руководство пользователя;
  • DVD-диск с драйверами и ПО;
  • мостик NVIDIA SLI;
  • заглушку на заднюю панель I/O Shield;
  • четыре кабеля SATA 6 Гбит/с.
ASUS Z97-Pro Gamer


Дизайн

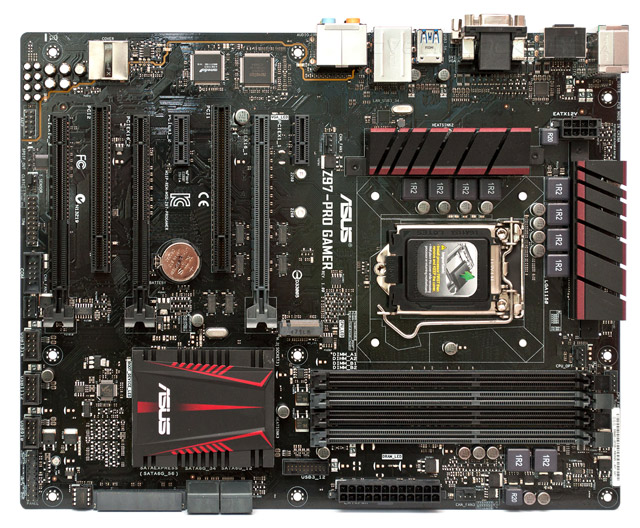

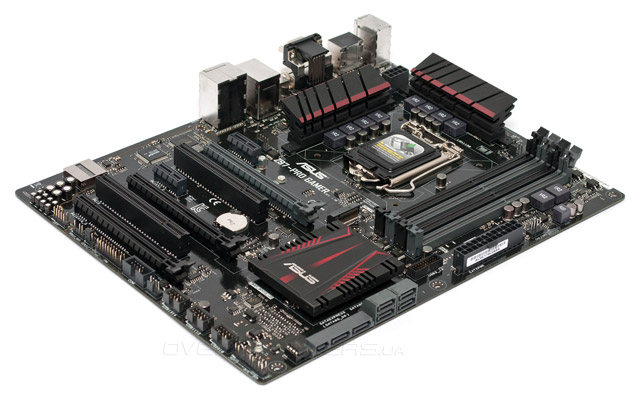

В конструкции материнской платы очевидно близкое родство с ASUS H97-Pro Gamer, рассмотренной в одном из предыдущих обзоров. Ключевое отличие между устройствами заключается в использовании системной логики, а также конфигурации слотов расширения. В новинке, как следует из ее наименования, используется чипсет Intel Z97 — самое продвинутое на данный момент решение для платформы LGA1150, которое поддерживает весь спектр инструментов по разгону процессоров Intel серии «К» и официально позволяет создавать конфигурации из нескольких графических карт.

ASUS Z97-Pro Gamer

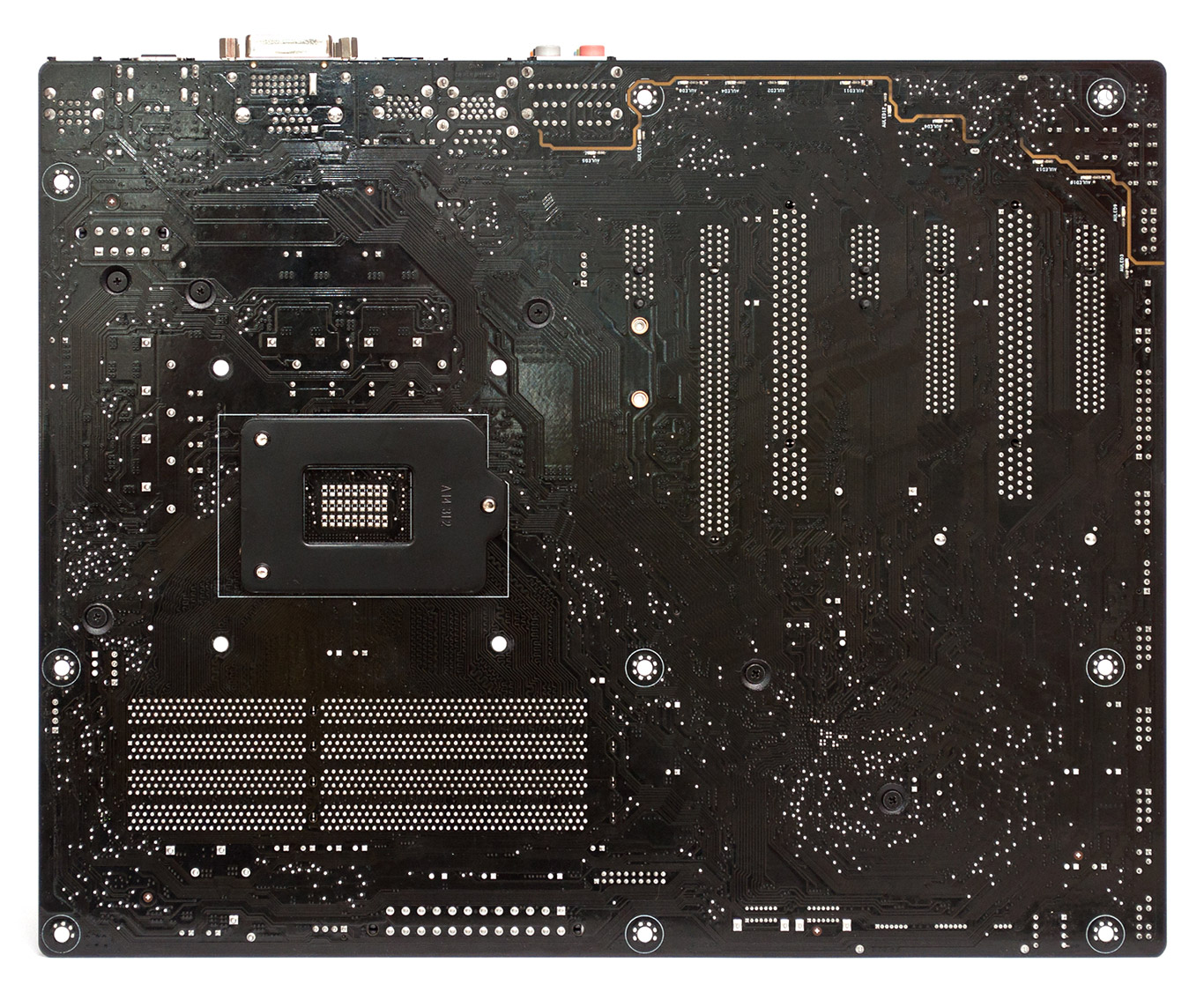

«Материнка» выполнена в форм-факторе АТХ, ее размеры составляют 305х225 мм. Все основные узлы распложены на привычных местах, что непременно обрадует любителей самостоятельной сборки ПК. Электронные компоненты с обратной стороны печатной платы практически отсутствуют, так что беспокоиться о несовместимости кулеров с массивными усилительными пластинами не придется.

ASUS Z97-Pro Gamer

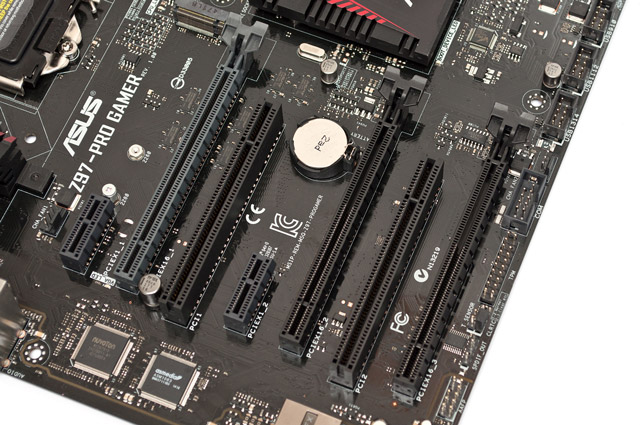

ASUS Z97-Pro Gamer располагает четырьмя слотами DIMM для установки модулей оперативной памяти типа DDR3 суммарным объемом 32 ГБ, их тактовая частота в режиме разгона может достигать 3200 МГц. Материнская плата оснащена двумя разъемами PCI Express 3.0 x16, которые могут работать в режимах «х16+х0» либо «х8+х8», что позволяет организовывать системы AMD CrossFireX и NVIDIA SLI, а также портом PCI Express 2.0 x16@x4, подключенным к чипсету. Для установки плат расширения служит пара слотов PCI-E 2.0 x1, которые делят пропускную способность с разъемом Express 2.0 x16@x4, и два порта PCI. За работу последних отвечает дополнительный контроллер ASMedia ASM1083.

ASUS Z97-Pro Gamer

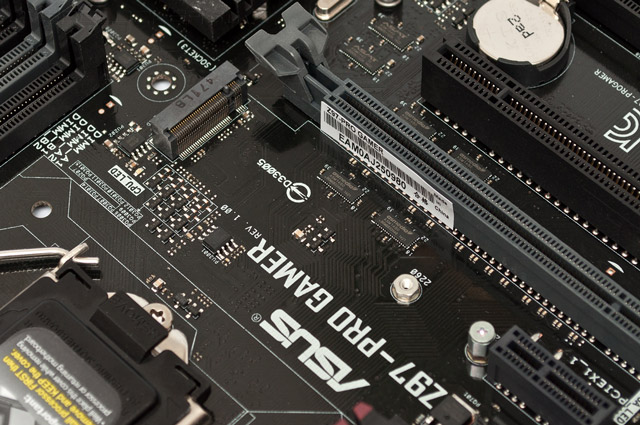

Системная плата оборудована разъемом М.2, который предназначен для установки твердотельных накопителей форматов 2260/2280. В случае использования SSD с интерфейсом PCI Express оба слота PCI-E 2.0 x1 отключаются, а порт Express 2.0 x16 переходит в режим х16@x2, тогда как при инсталляции накопителей NGFF с поддержкой SATA режим работы разъема PCI-E не меняется, зато, деактивируется один из чипсетных каналов SATA 6 Гбит/с.

ASUS Z97-Pro Gamer

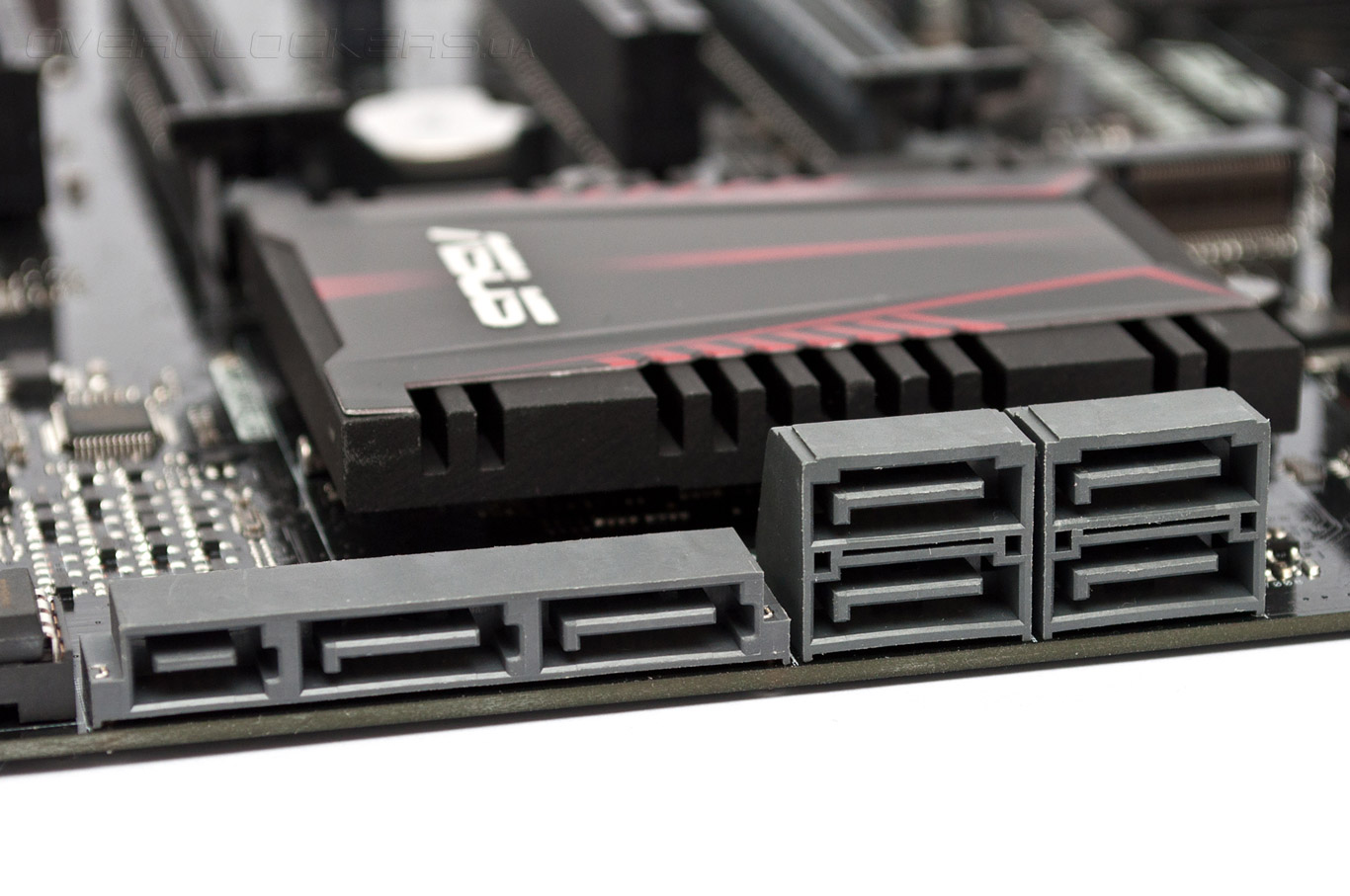

Для организации подсистемы хранения данных Z97-Pro Gamer обладает четырьмя портами SATA 6 Гбит/с, подключенными к системной логике, и одним чипсетным разъемом SATA Express 10 Гбит/с для подключения высокоскоростных твердотельных накопителей. Следует заметить, что интерфейс SATA Express совмещен с двумя каналами SATA 6 Гбит/с. В итоге, материнская плата позволяет подключить до шести дисковых устройств стандарта Serial ATA с возможностью построения массивов RAID и поддержкой кэширования Intel SRT.

ASUS Z97-Pro Gamer

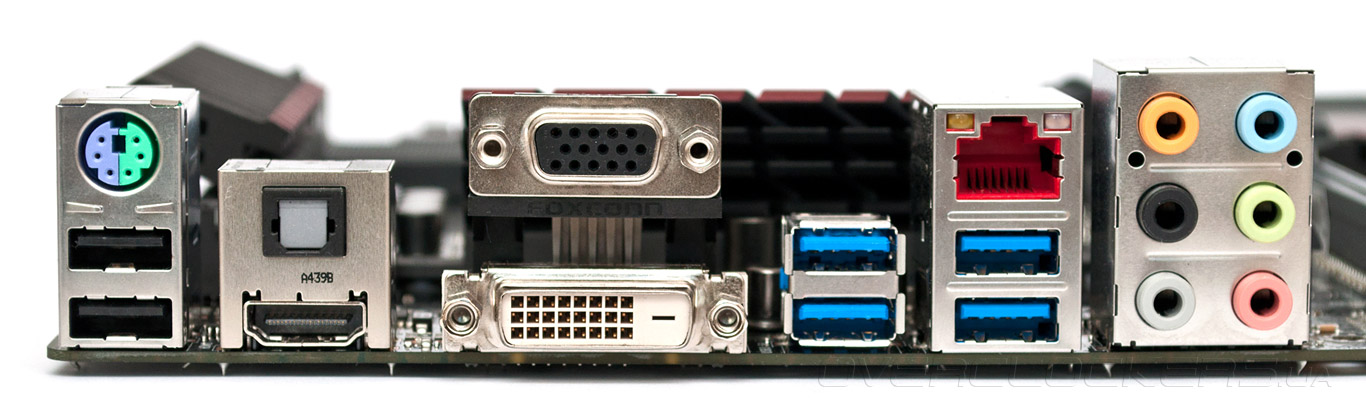

Звуковая подсистема новинки SupremeFX базируется на HD-аудиокодеке Realtek ALC1150, который поддерживает вывод звука в формате 7.1 и аппаратное декодирование аудиодорожек дисков Blu-Ray. Для защиты от помех звуковой чип накрыт металлическим экраном, низкочастотные цепи аудиоподсистемы отделены от остальной части печатной платы изолирующим промежутком в медных проводниках. В звуковом тракте используются качественные японские конденсаторы ELNA, а для нормальной работы нагрузки с высоким импедансом служит ОУ R4580i производства Texas Instruments. За работу локальной сети Gigabit Ethernet отвечает контроллер Intel I218V, а для подключения разнообразной периферии служат восемь каналов USB 2.0 и шесть чипсетных USB 3.0. В итоге, на задней панели системной платы расположились:
  • комбинированный порт PS/2;
  • два порта USB 2.0;
  • оптический выход S/PDIF;
  • видеовыходы HDMI, DVI-D и D-Sub;
  • четыре разъема USB 3.0;
  • сетевая розетка RJ-45;
  • шесть аналоговых аудиовыходов.
ASUS Z97-Pro Gamer

Набор видеовыходов позволяет выводить изображение от встроенного графического ядра на три монитора одновременно. Перечень периферийных разъемов можно охарактеризовать как минимально достаточный, а поддержки беспроводных сетей от продукта такого класса ждать, увы, не приходится. Как нет резона надеяться и на присутствие аппаратных кнопок включения и перегрузки, контактных площадок для измерения напряжений, а также индикатора кодов POST. Правда, отсутствие последних частично компенсирует наличие диагностических светодиодов Q-LEDs, которые загораются после успешной инициализации процессора, ОЗУ, видеокарты и дисковой подсистемы. Кроме того, материнская плата оснащена портом для подключения внешней термопары, но сам измерительный прибор, как водится, в комплекте поставки отсутствует.

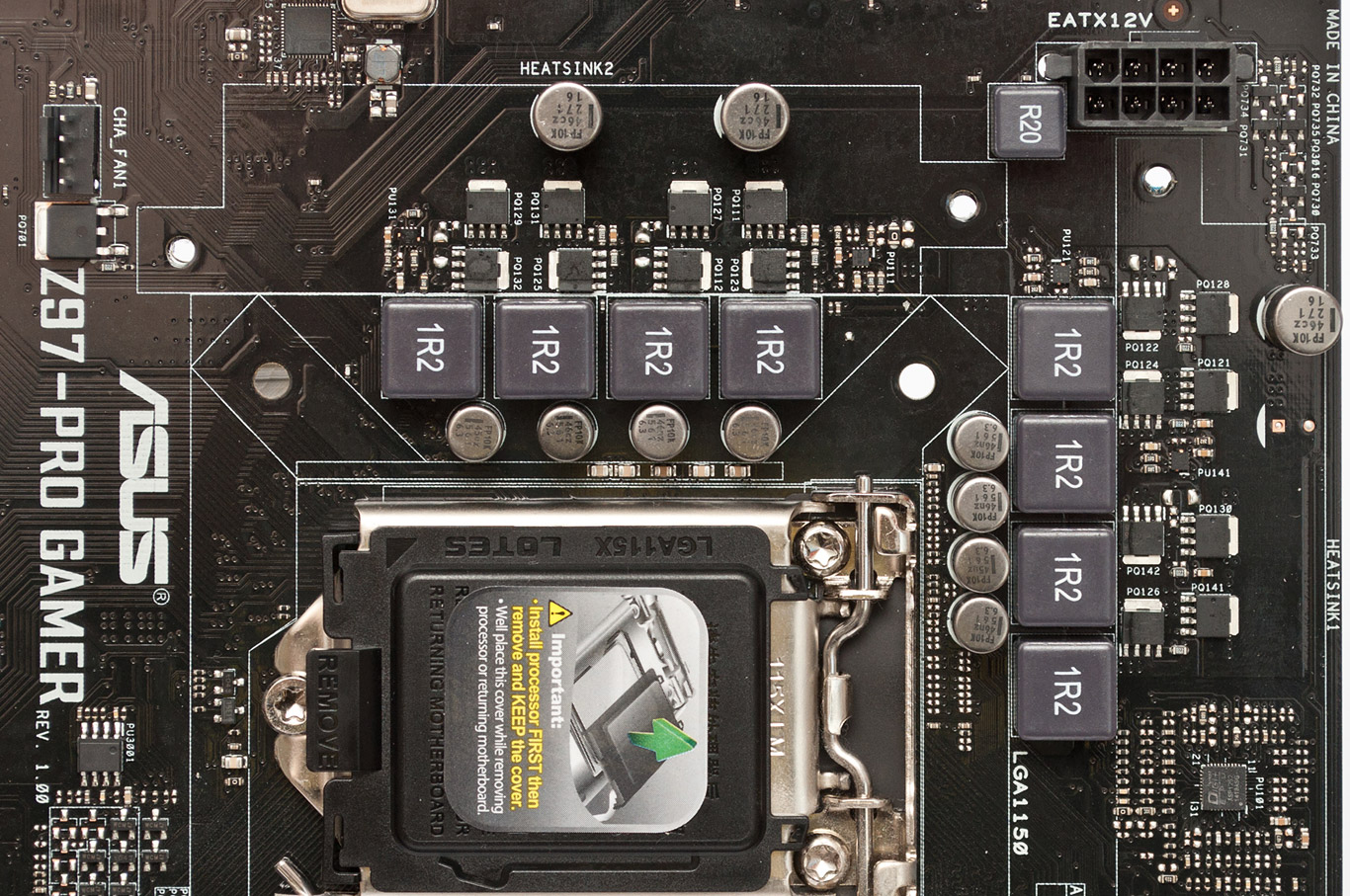

Z97-Pro Gamer обладает достаточно мощной силовой подсистемой. Напряжение к VRM центрального процессора подаётся с помощью восьмиконтактного разъема, а сам преобразователь построен по восьмиканальной схеме. В каждой из фаз установлено по два полевых транзистора с низким сопротивлением открытого канала, а в качестве ШИМ-контроллера используется микросхема DIGI+ EPU ASP1252. Очевидно, чип обеспечивает управление четырьмя независимыми каналами, косвенным подтверждением чего может служить наличие в схеме VRM четырех микросхем-драйверов MOSFET.

ASUS Z97-Pro Gamer

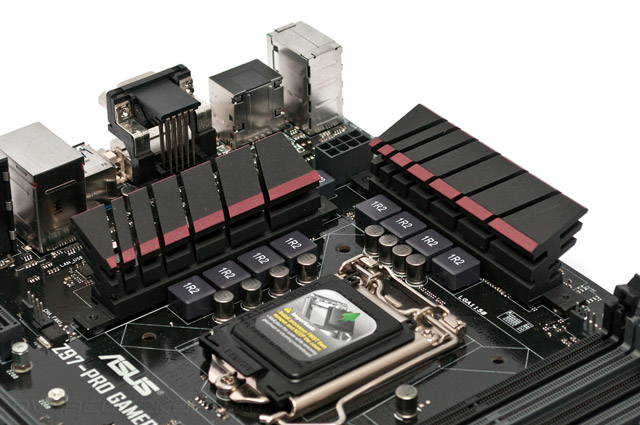

Отвод тепла от силовых элементов обеспечивает пара радиаторов, изготовленных из легкого сплава. Охладители имеют весьма скромные размеры, так что интенсивный обдув будет весьма кстати.

ASUS Z97-Pro Gamer

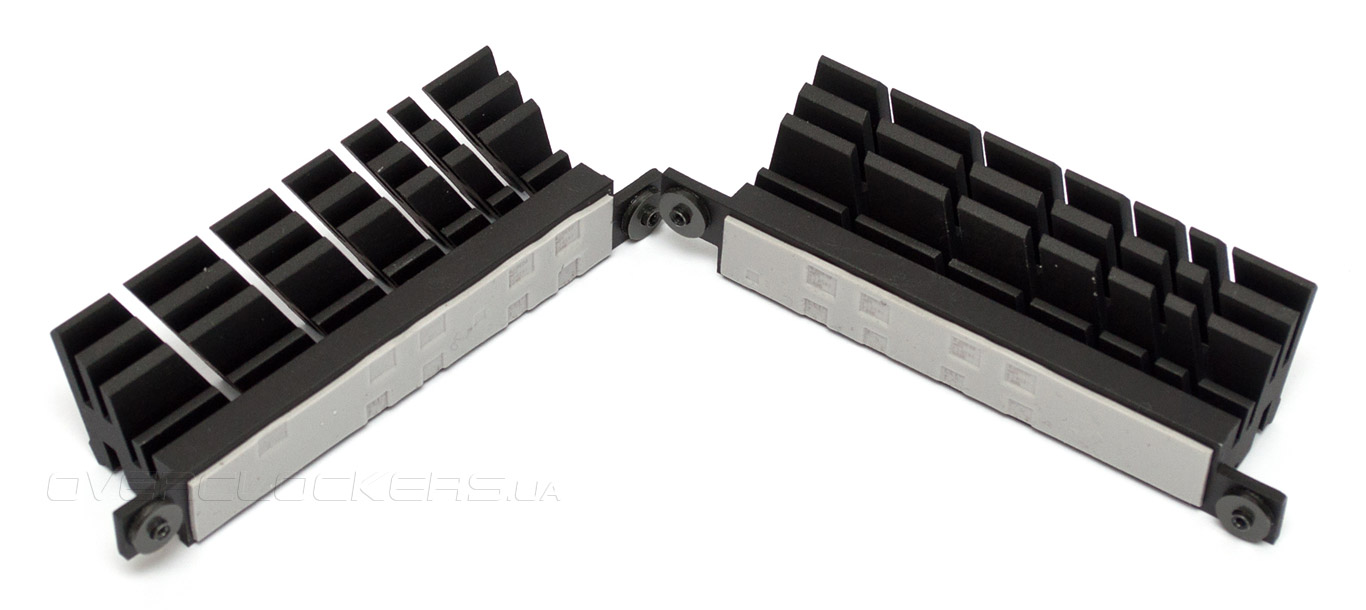

В качестве термоинтерфейса на подошвы радиаторов нанесены прокладки из белой пластичной массы, а для крепления системы охлаждения к материнской плате используются винты.

ASUS Z97-Pro Gamer

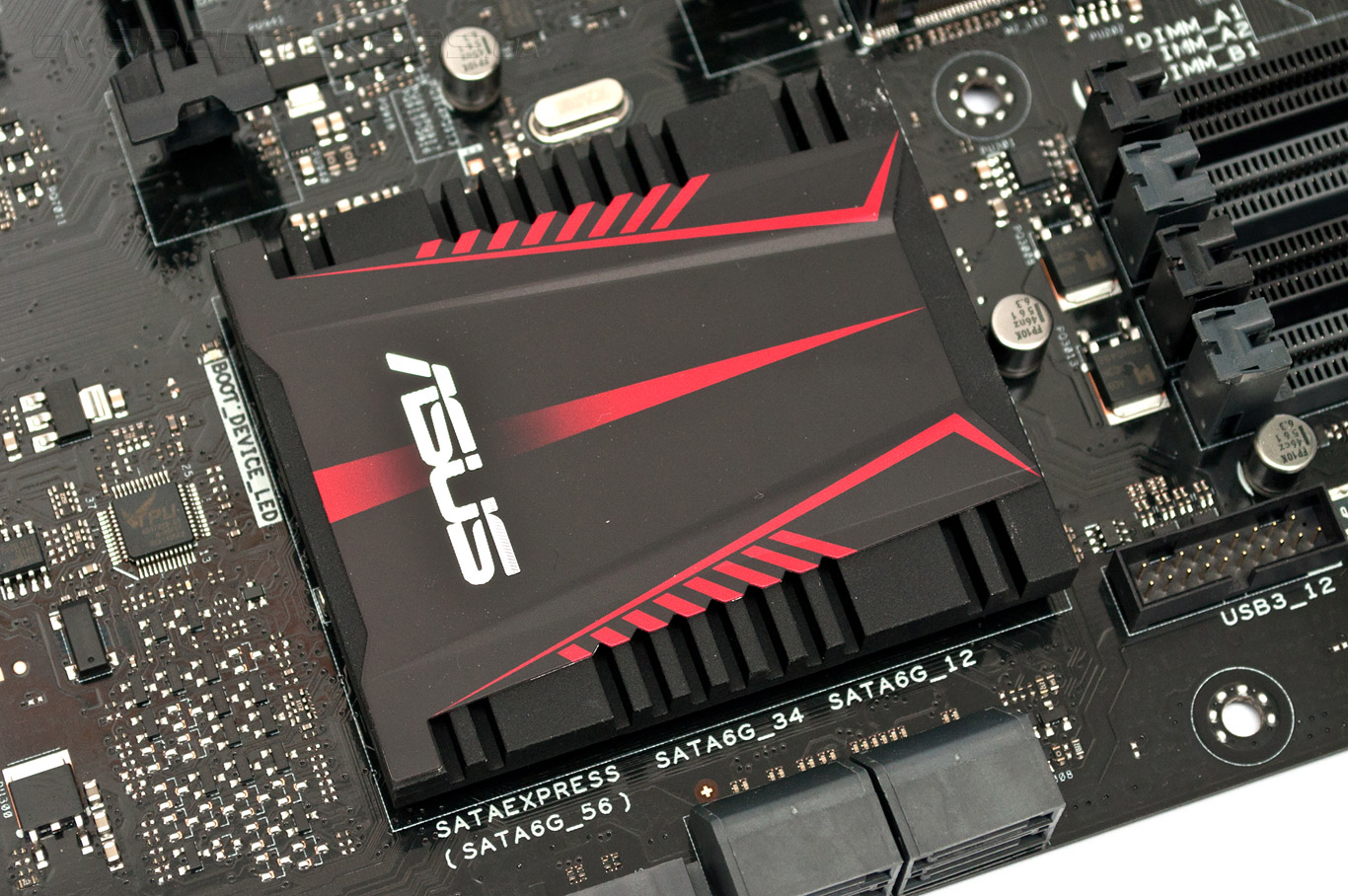

Для подключения вентиляторов служат пять четырехконтактных разъемов — все с поддержкой регулировки частоты вращения с помощью ШИМ. Наконец, тепло от микросхемы системной логики отводится радиатором средних размеров, эффективность которого не вызывает вопросов даже в самых интенсивных режимах работы.

ASUS Z97-Pro Gamer

Таким образом, дизайн ASUS Z97-Pro Gamer выглядит весьма многообещающим как по запасу прочности силовой подсистемы, так и по набору возможностей расширения. Как поведет себя материнская плата в разгоне — вы узнаете совсем скоро, а пока предлагаю ознакомиться с меню настройки новинки и ее комплектным ПО.
