Обзор материнской платы ASUS H81I-Plus. Исследуем разгонные возможности mini-ITX устройства на базе Intel H81

Долгое время наши усилия в обзорах системных плат для процессоров Intel Haswell были сфокусированы на моделях с основой в виде старшего чипсета Z87. Затем мы рассмотрели несколько продуктов с более простыми наборами системной логики — H87 и B85. На каждой плате так или иначе удалось произвести разгон Core i5-4670K: где-то он был полноценным и беспроблемным, где-то возникали трудности, а в случае с компактной Biostar Hi-Fi B85N 3D основным ограничивающим фактором выступил слабый преобразователь питания ЦП.

Другой продукт с малыми габаритами — H87I-Plus — был рассмотрен довольно давно. Тогда же проблем с разгоном не было никаких, и, с оглядкой на невозможность варьирования опорной частотой, были покорены 4,7 ГГц. Поэтому и сегодня мы решили опробовать схожий по дизайну и идейному исполнению результат трудов инженеров ASUS — H81I-Plus.

ASUS H81I-Plus

Безусловно, для платформы Intel LGA1150 чипсет H81 является самым простым на сегодня, но, к счастью для всех конечных потребителей, в нынешнем виде такой (бюджетный) набор логики наконец обзавёлся поддержкой современных интерфейсов: SATA 6 Гбит/с и USB 3.0. Правда, для каждой группы предусмотрена оснастка не более чем парой разъёмов. Возможно, для современного игрового компьютера этого недостаточно, но как для небольшой mini-ITX платы такое положение вещей вполне приемлемо. Кроме того, максимальное количество SATA-портов достигает (всего) четырёх путём добора недостающего числа менее скоростными версиями (3 Гбит/с).

В завершении описания ограниченных возможностей следует также упомянуть об искусственном усечении пропускной способности слота PCI-E x16, которая у плат на основе H81 удовлетворяет нормам ревизии 2.0, тогда как у всех прочих продуктов используется последняя версия — 3.0.

Модель Z87 Q87 H87 B85 H81
Кол-во модулей DIMM на канал 2    1
Поддержка интегрированной графической
системы в процессоре
+
Кол-во поддерживаемых дисплеев 3    2
Макс. кол-во линий PCI Express 8    6
Конфигурации PCI Express x1, x2, x4
Кол-во портов USB 14   12 10
USB 3.0 6   4 2
USB 2.0 8
Общее кол-во портов SATA 6    4
Макс. кол-во портов SATA 6 Гбит/с 6   4 2
Интегрированный сетевой адаптер MAC
Поддержка редакции для процессорного
порта PCI Express
3    2
Поддержка конфигураций для процессорного
порта PCI Express
x16+x0+x0
x8+x8+x0
x8+x4+x4
x16
Технология Intel Rapid Storage +
Технология Intel Rapid Start +
Технология Intel Small Business Advantage +


Характеристики

Учитывая бюджетную направленность чипсета, инженеры ASUS решили добавить на плату поддержку ещё двух портов USB 3.0. Их работой заведует контроллер ASM1042.

Модель ASUS H81I-PLUS
Чипсет Intel H81
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 2 DIMM DDR3 SDRAM 1066/1333/1600, максимум 16 ГБ
Слоты PCI-E 1 x PCI Express 2.0 x16
Слоты PCI
Встроенное видеоядро Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 2x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.0 (2 разъёма на задней панели, ASM1042)
2 х 3.0 (на задней панели разъёмов нет, H81)
8 x 2.0 (4 разъёма на задней панели, H81)
Serial ATA 2 x SATA 6 Гбит/с (H81)
2 x SATA 3 Гбит/с (H81)
RAID
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Realtek RTL8111G (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Возможность подключения TPM-модуля


Упаковка и комплектация

Размер упаковки соответствует прочим изделиям подобного формата от ASUS, что уже побывали в нашей лаборатории. Лицевая сторона дополнилась наклейкой с информацией о комплектации, полностью готовой к работе с новейшей операционной системой от Microsoft — Windows 8.1, то есть присутствующие на диске версии драйверов и ПО должны быть достаточно свежими. Поскольку никаких ярких особенностей у платы нет, основным лозунгом является реклама фирменной оболочки UEFI. Будем надеяться, что каких-либо усечений функциональности там нет.

ASUS H81I-Plus

Сзади можно лицезреть фото продукта и довольно ёмкую таблицу с основными спецификациями, где в явном виде указаны модели аудио и сетевого контроллеров. Обращает на себя внимание пиктограмма GPU Boost. После обзора Z87M-Plus это вселяет определённые надежды, поскольку в тот раз под этим понятием скрывались готовые профили повышения быстродействия системы в целом.

ASUS H81I-Plus

Комплект поставки минималистичен, дублирующий содержимое из коробки H87I-Plus:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide ведёт на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • краткое многоязычное руководство пользователя;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
ASUS H81I-Plus


Внешний вид и функциональность

Общее родство H87I-Plus и H81I-Plus практически очевидно. В то же время именно нынешняя гостья является более сложной с точки зрения проектирования дизайна, поскольку обладает одним дополнительным контроллером (ASM1042), а ещё на месте двух гнёзд SATA расположилась колодка интерфейса TPM.

ASUS H81I-Plus

Обратная часть платы оказалась полностью (!) высвобождена от сторонних элементов, число которых на старшем продукте было весьма велико. Теперь в области расположения усилительной пластины системы охлаждения ЦП нет никаких преград.

ASUS H81I-Plus

Из элементов охлаждения на устройстве применяется лишь скромный радиатор, закреплённый на чипсете при помощи пластиковых клипс. Со своей работой он справился хорошо, не допуская повышения температуры выше 50 °C.

ASUS H81I-Plus

В одночасье корпусные элементы использованы идентичные: гнёзда оперативной памяти оснащены рычажками лишь с одной стороны, что отмечается как положительный момент, а вот фиксатор видеокарты всё такой же неудобный, поскольку простым доступ к нему назвать никак нельзя.

ASUS H81I-Plus

Колодки для наращивания числа внешних портов USB расположены в непосредственной близости у PCH. А у верхней грани находятся оба гнезда для подключения вентиляторов — процессорного и одного корпусного. Рядом, в достаточно удобном месте, размещена перемычка для проведения сброса настоек CMOS. Силовая подсистема, не смотря на первоначальный эффект идентичности, всё же несколько другая. Роль ШИМ-контроллера возложена на ASP1258A, рядом с ним находятся три сопроводительных драйвера, коих не было у H87I-Plus. Распаянные силовые элементы, судя по маркировке, оказались производства компании NXP Semiconductors — PH7730DLX; всего по два транзистора в составе каждого из трёх каналов.

ASUS H81I-Plus

Весьма бедно выглядит задняя панель, но вспоминая про базовые возможности чипсета, всё становится на свои места. Посетовать можно на отсутствие S/PDIF, ведь H81I-Plus является, в первую очередь, продуктом мультимедийной направленности. Видимо, в лагере ASUS решили не создавать лишнюю конкуренцию своей же собственной продукции. Порт HDMI привычно дополнен конвертером уровней ASM1442.

ASUS H81I-Plus

Как итог, на PCB не нашлось никаких элементов для облечения жизни оверклокерам, впрочем, на это никакой надежды и не было. Очевидно, активировать GPU Boost придётся программным способом — посредством UEFI или из среды ОС при помощи фирменного ПО. Отсутствие дискретных элементов на обратной стороне платы говорит о её более простой природе; очень интересно, как это скажется на итоговой производительности системы.

Возможности UEFI

В обзоре H87I-Plus нами был создан архив с актуальной на тот момент версией UEFI, поскольку были опасения на счёт утраты способностей (недокументированных возможностей) по разгону силами подобных материнских плат, где в основе был заложен чипсет, отличный от Z87. Время идёт, но по сей день всё остаётся неизменным. Все изделия, побывавшие в нашей лаборатории, после обновления UEFI ничего не «теряли».

Прибывший в наше распоряжение экземпляр оказался оснащён прошивкой последней версии, поэтому процедуру по её обновлению в этот раз опробовать не удалось. Впрочем, проблем с материнскими платами ASUS на платформе Intel LGA1150 доселе зафиксировано не было.

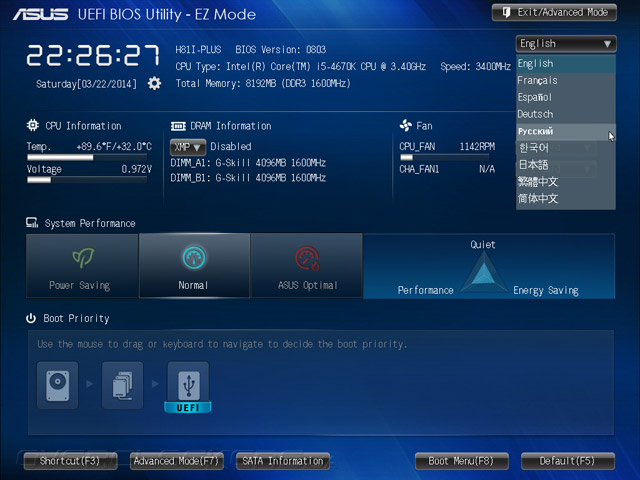

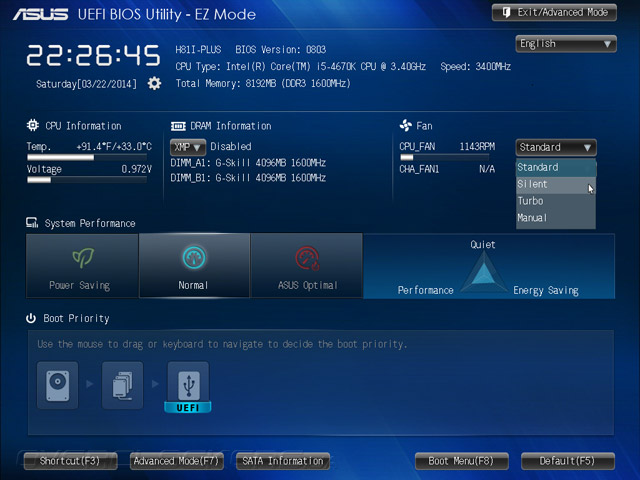

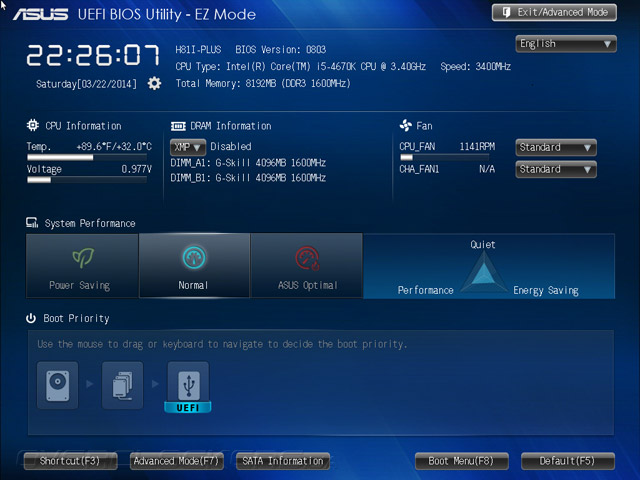

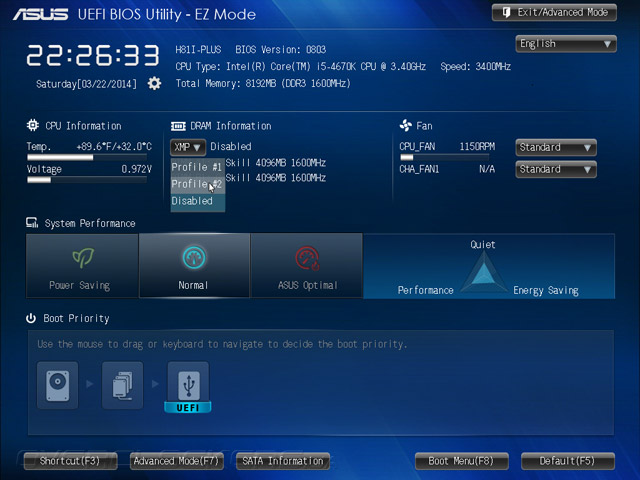

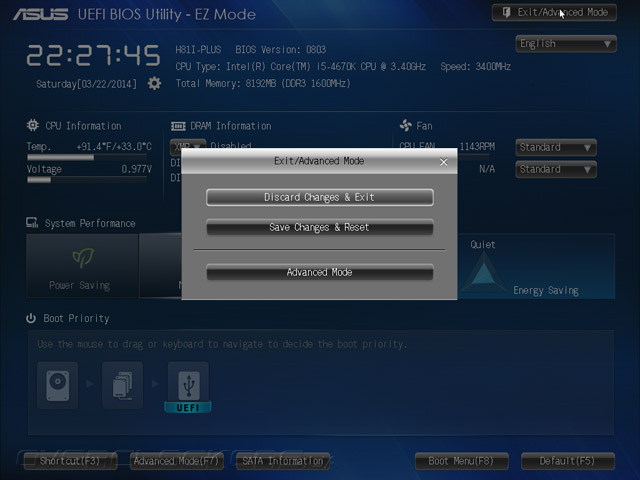

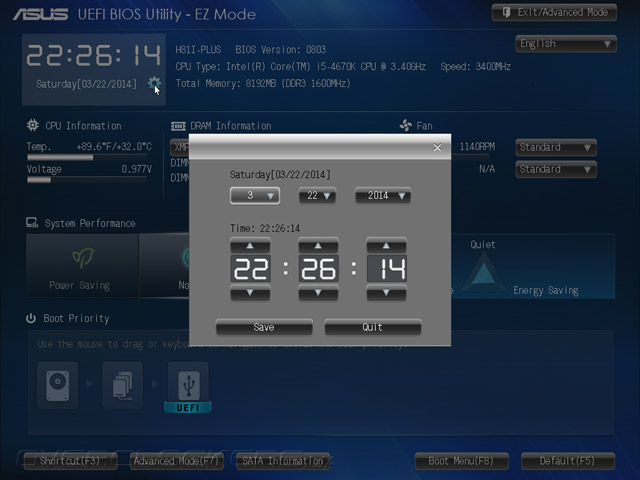

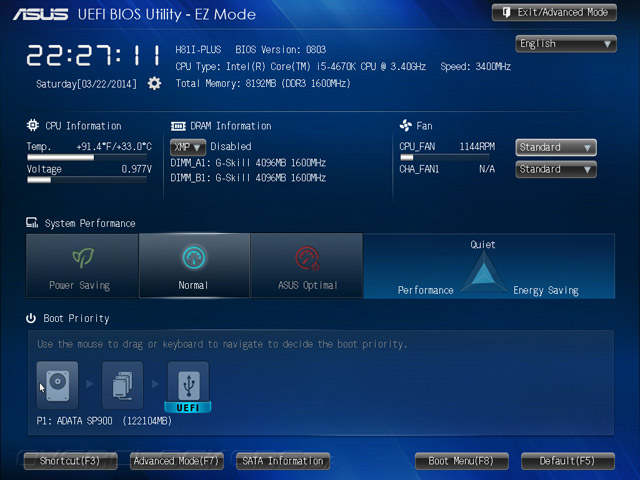

В режиме EZ Mode, что является заглавным по умолчанию, пользователю доступны все базовые операции по первоначальной настройке системы. Здесь можно установить текущую дату и время, активировать профиль XMP для комплекта оперативной памяти, форсировать один из трёх готовых профилей работы системных охладителей, изменить локализацию интерфейса и в один клик установить требуемый порядок опроса различных устройств для проведения процедуры загрузки операционной системы; их модели указываются в явном виде при наведении на них указателя мыши.

UEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-Plus

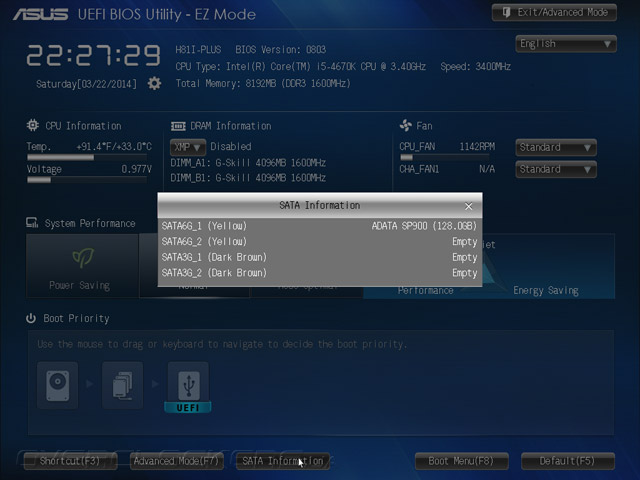

Кроме того, здесь можно почерпнуть информацию о подключенных устройствах SATA при помощи выпадающего окна. Все прочие настройки надлежит проводить в Advanced Mode.

UEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-Plus

В целом, UEFI, как и обещал центральный лозунг с обложки, не подвёл — его интерфейс и наполнение равноценны старшим, куда более дорогостоящим моделям. Даже такая приятная мелочь как создание закладок не была удалена в угоду бюджетного позиционирования устройства.

UEFI Setup ASUS H81I-Plus

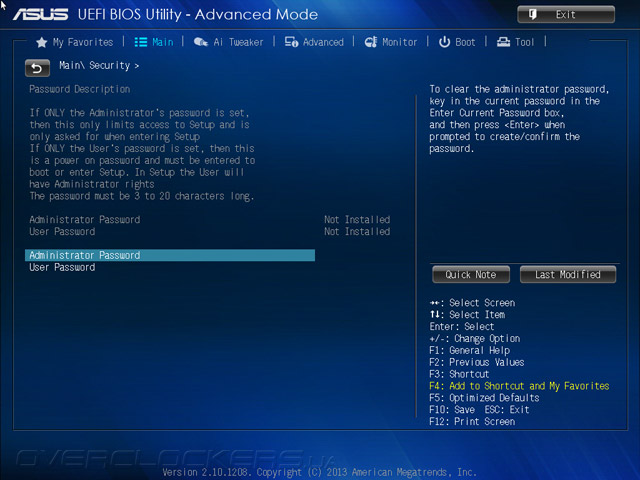

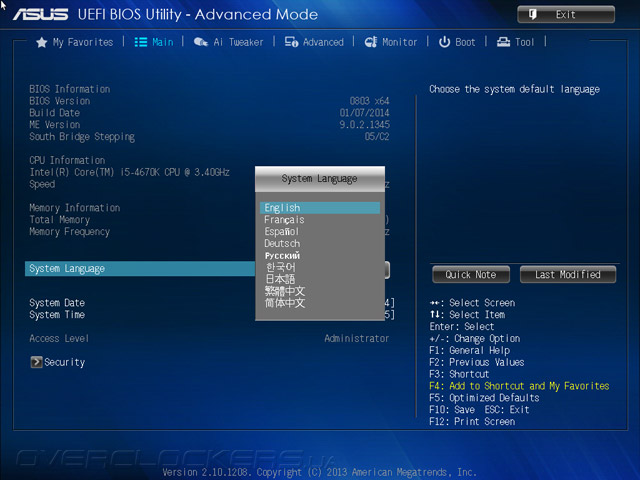

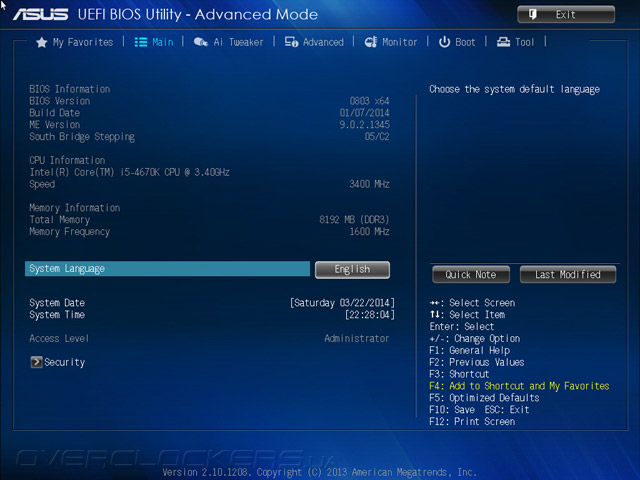

Раздел Main несёт в себе краткую информацию о системе и позволяет произвести установку пароля администратора системы, изменить дату, время и локализацию интерфейса.

UEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-Plus

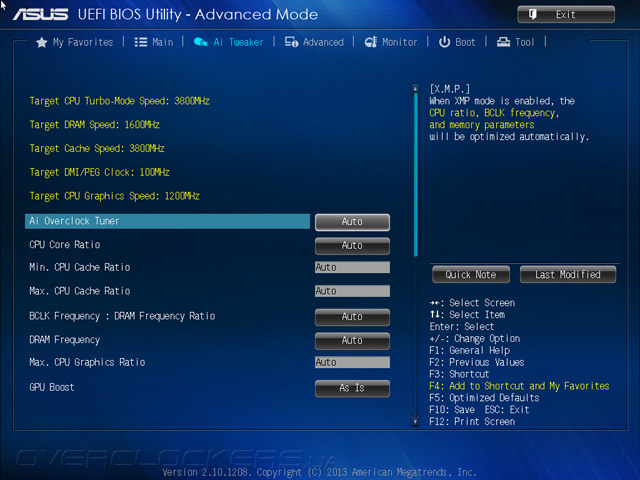

Ai Tweaker — основной раздел для проведения разгона. Его осмотр обнадёживает, ведь к изменению доступно множество питающих напряжений.

UEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-Plus

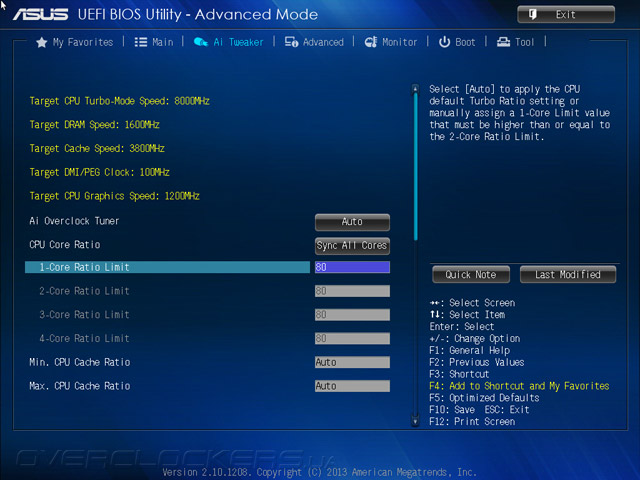

Ai Overclock Tuner лишился пункта Manual, и теперь здесь можно выбрать лишь профиль XMP.

UEFI Setup ASUS H81I-Plus

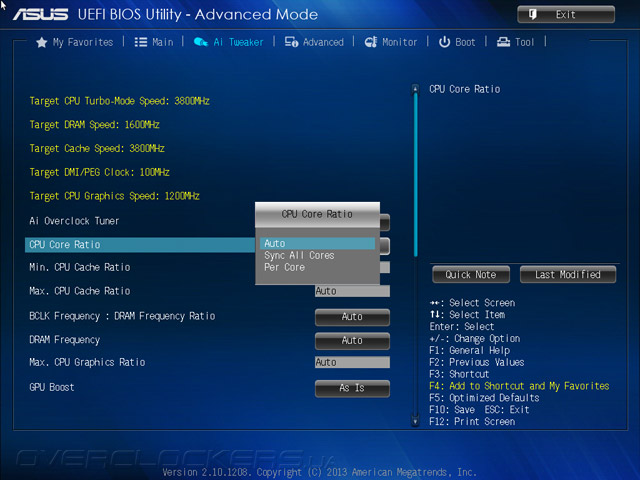

Что до изменения множителей, то весь инструментарий абсолютно полон.

UEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-Plus

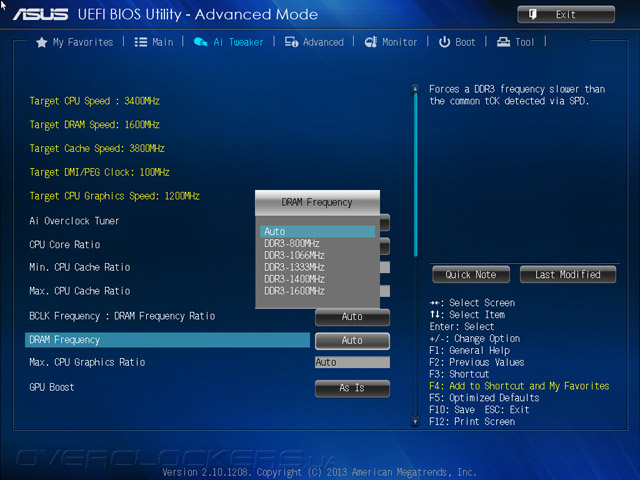

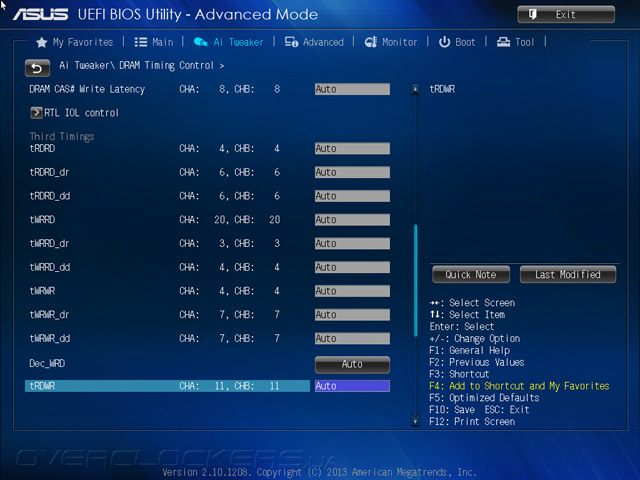

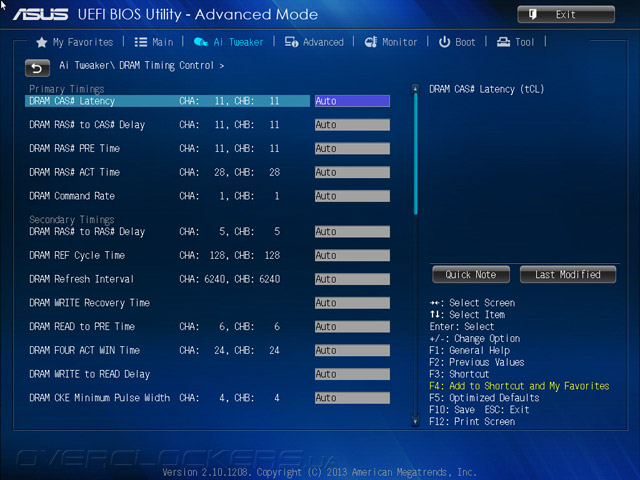

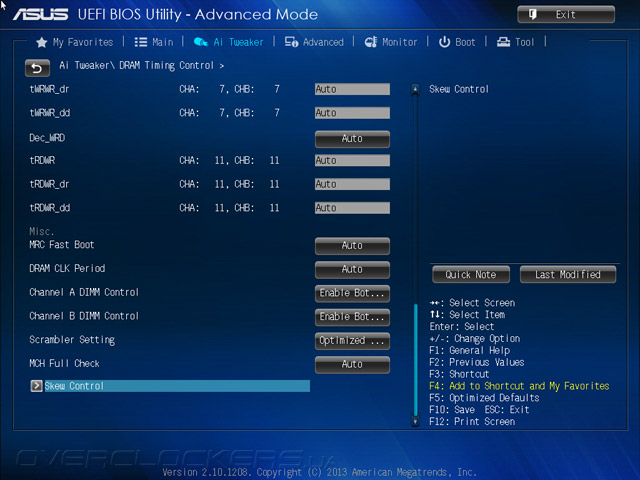

Частота оперативной памяти имеет разумный максимум, составляющий 1600 МГц, в отличии от предшествующего случая. Остальные возможности по изменению работы модулей DRAM ничуть не изменились.

UEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-Plus

Пункт GPU Boost наличествует лишь при использовании интегрированного видеоадаптера; во время установки дискретной видеокарты он исчезает. Поэтому активировать разгон системы, по всей видимости, можно лишь посредством фирменного ПО — AI Suite 3 — из среды ОС.

UEFI Setup ASUS H81I-Plus

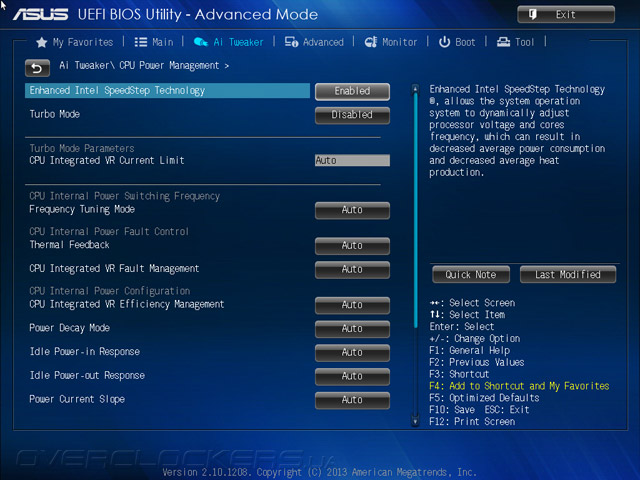

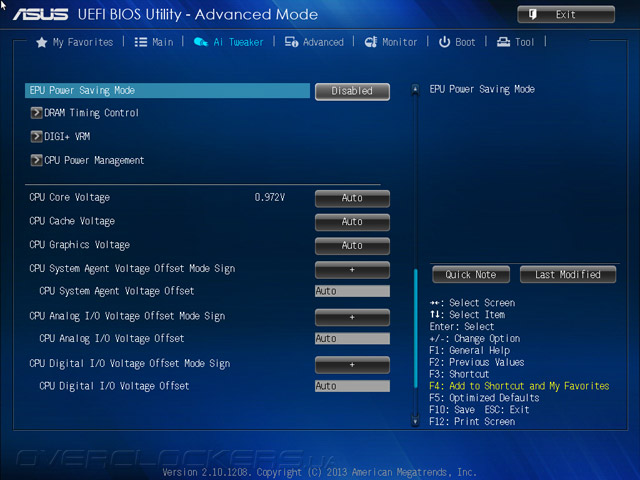

Один из узнаваемых, некогда хорошо рекламируемых пунктов — EPU Power Saving Mode — остался на своём месте.

UEFI Setup ASUS H81I-Plus

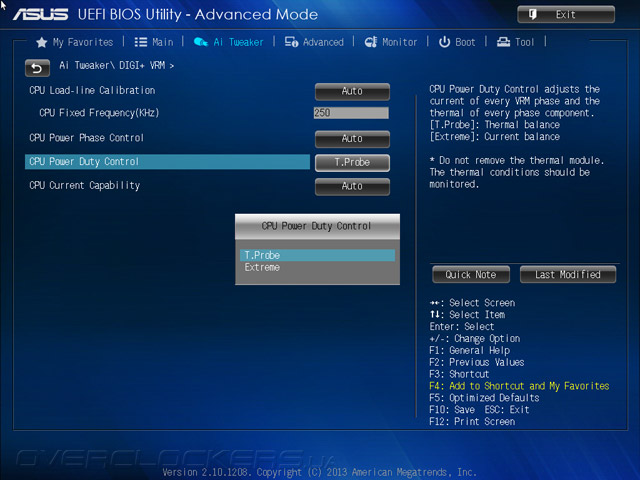

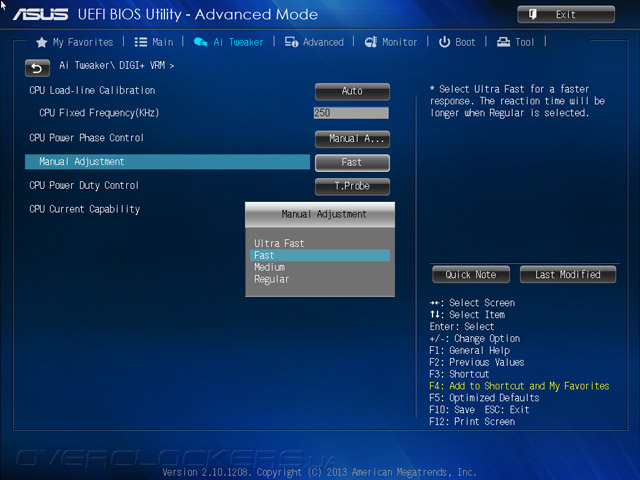

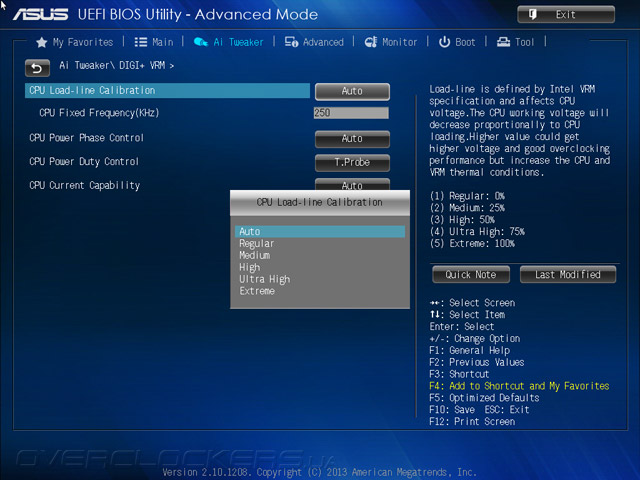

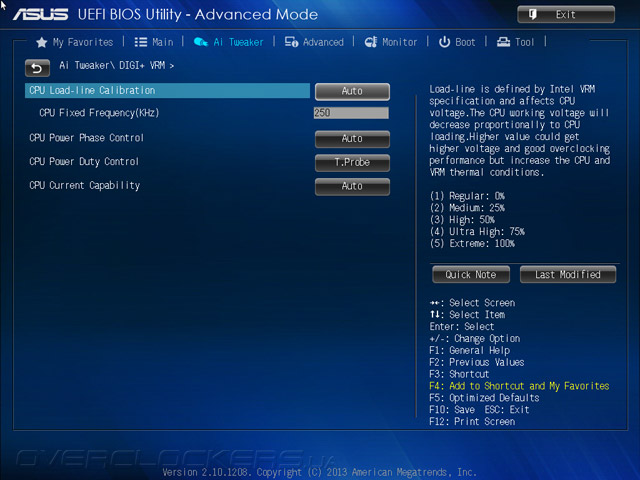

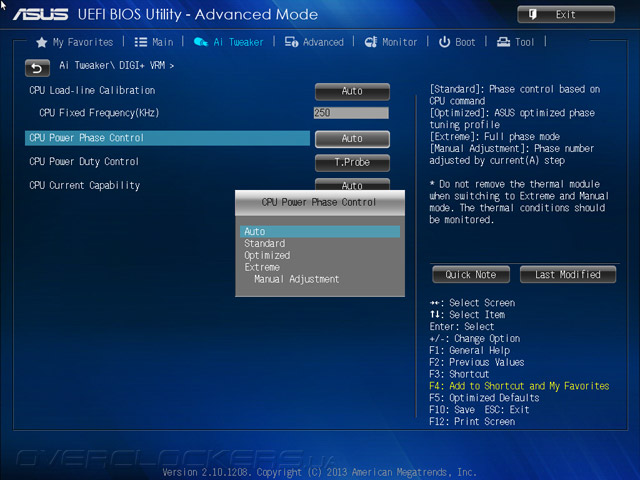

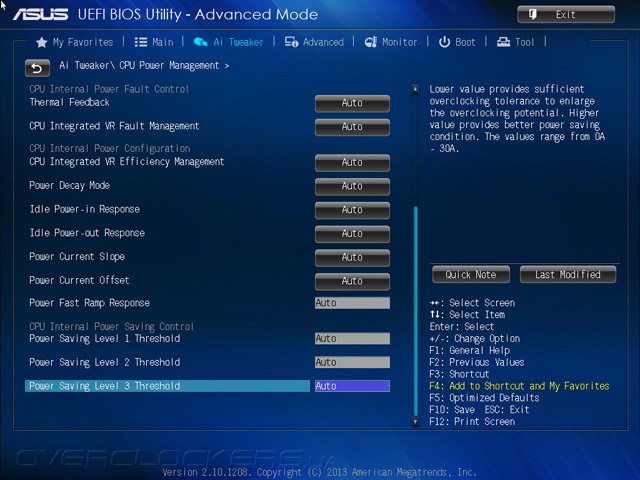

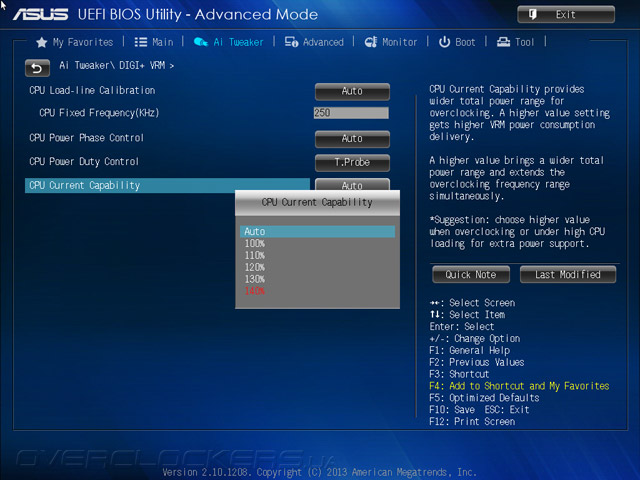

В разделе управления питанием DIGI+ VRM обнаруживается пункт CPU Load-line Calibration, а принимаемые значения идентичны UEFI модели H87I-Plus. Прочие пункты тоже на месте, а значит искусственных ограничений производителем введено не было.

UEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-Plus

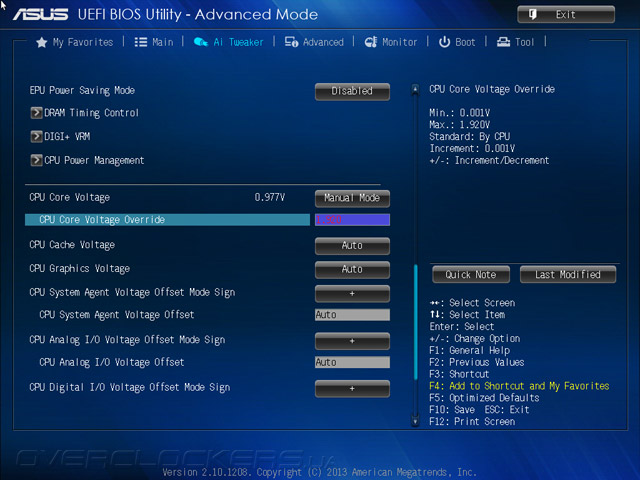

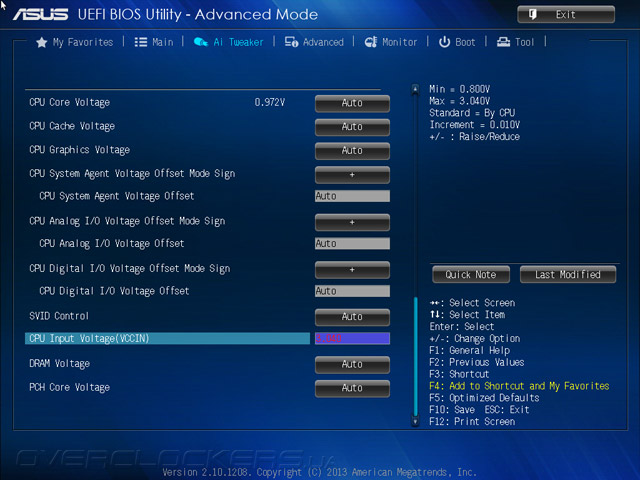

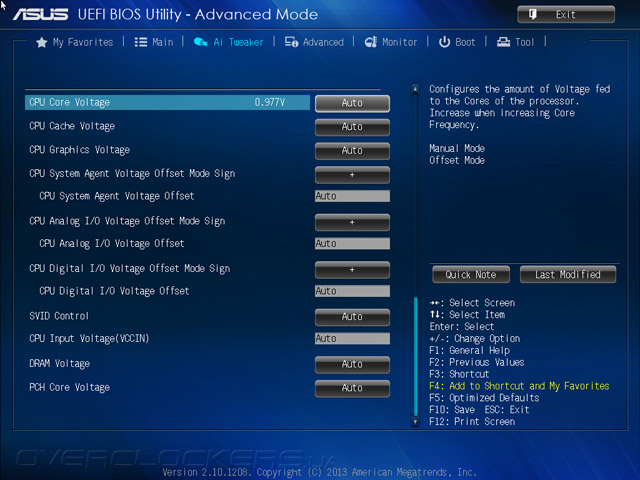

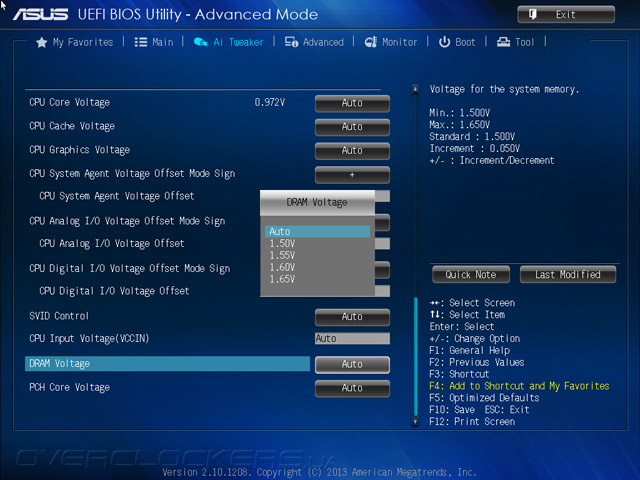

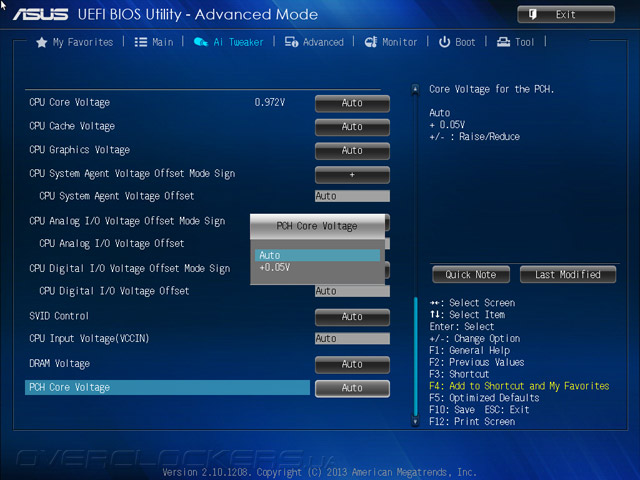

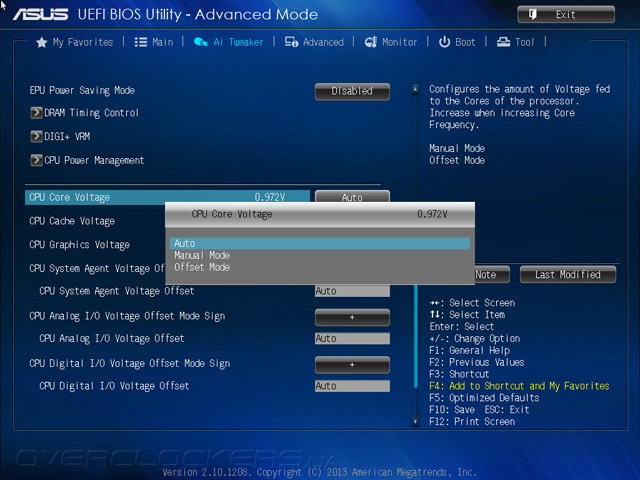

К обилию механизмов изменения различных напряжений и к их пределам также нет никаких замечаний. Немного упрощёнными оказались DRAM Voltage и CPH Core Voltage, но даже такого функционала должно быть достаточно для не слишком требовательных энтузиастов, не говоря уже о простых пользователях.

UEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-Plus

Наиболее важные параметры и их граничные значения сведены в таблицу:

Параметр Диапазон регулировки Шаг
CPU Core Ratio (Multiplier) 8–80 1
CPU Load-line Calibration Auto/Regular (0%)/Medium (25%)/High (50%)/Ultra High (75%)/Extreme (100%)
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,001–1,92 0,001
CPU Input Voltage (B) 0,8–3,04 0,01
CPU Cache Ratio (Multiplier) 8–80 1
CPU Cache Voltage Override (В) 0,001–1,92 0,001
DRAM Frequency (МГц) 800/1066/1333/1400/1600
DRAM Voltage (B) Auto/1.50/1.55/1.60/1.65
CPU System Agent Voltage Offset (В) (+/–) 0,001–0,999 0,001
CPU Analog I/O Voltage Offset (+/–) 0,001–0,999 0,001
CPU Digital I/O Voltage Offset (+/–) 0,001–0,999 0,001
PCH Core Voltage (В) Auto/+0,05
Max. CPU Graphics Ratio (Multiplier) 8(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,001–1,92 0,001

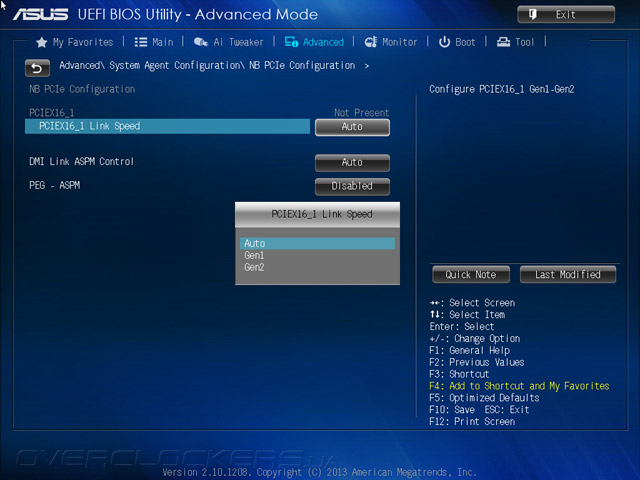

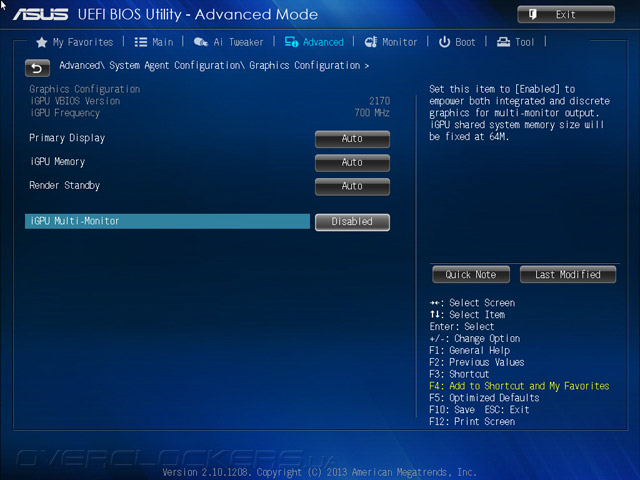

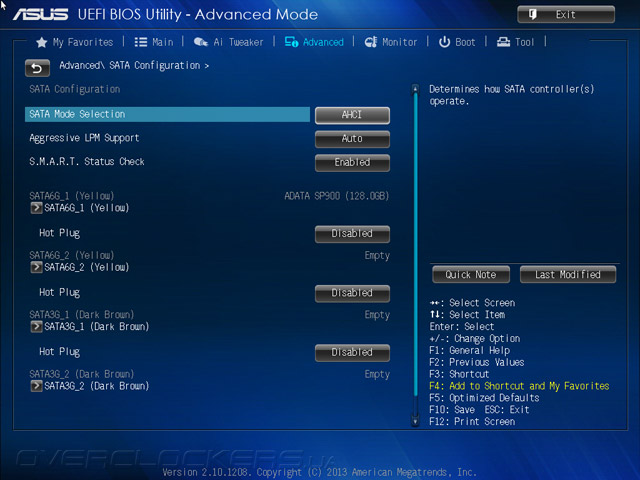

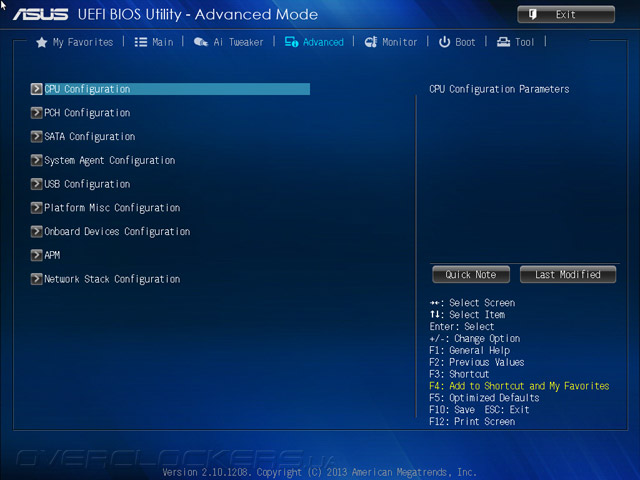

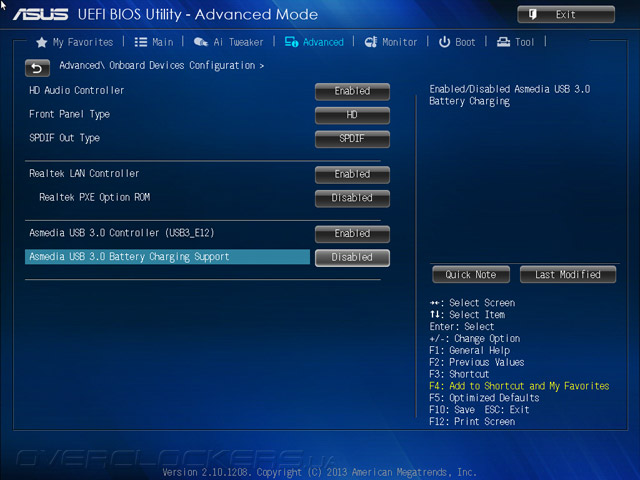

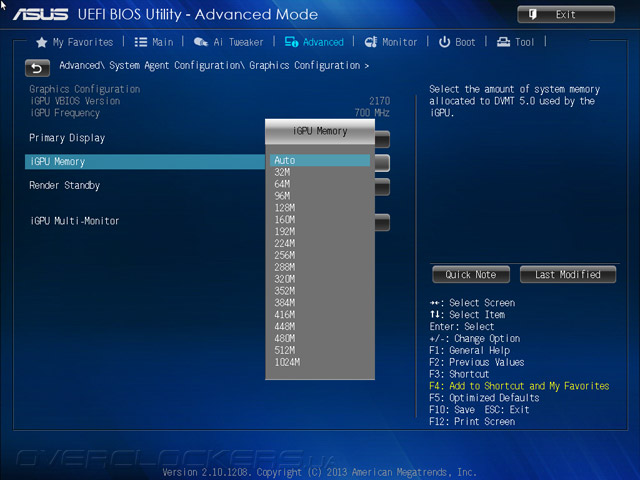

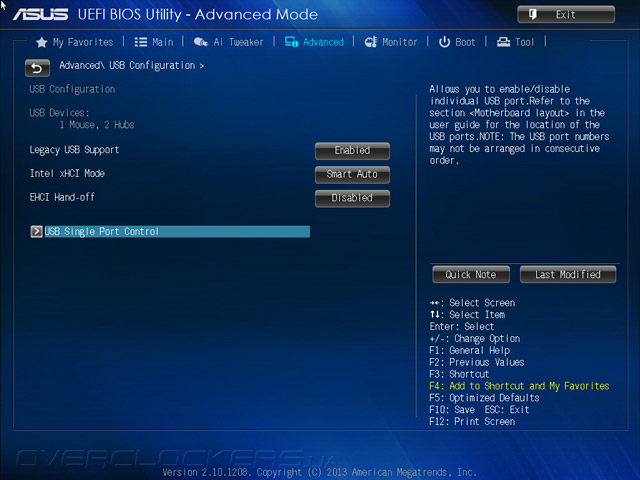

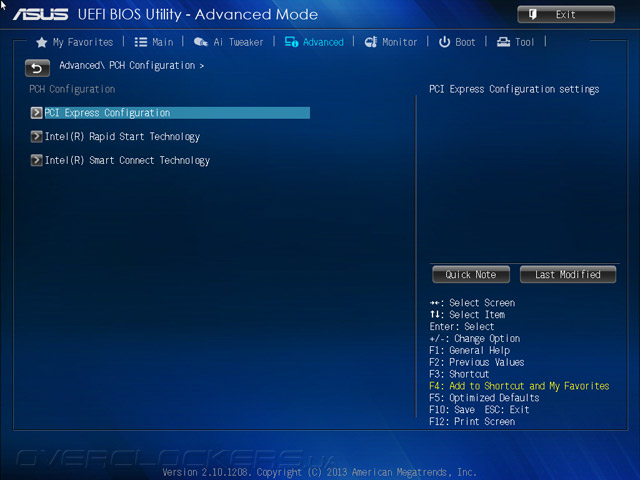

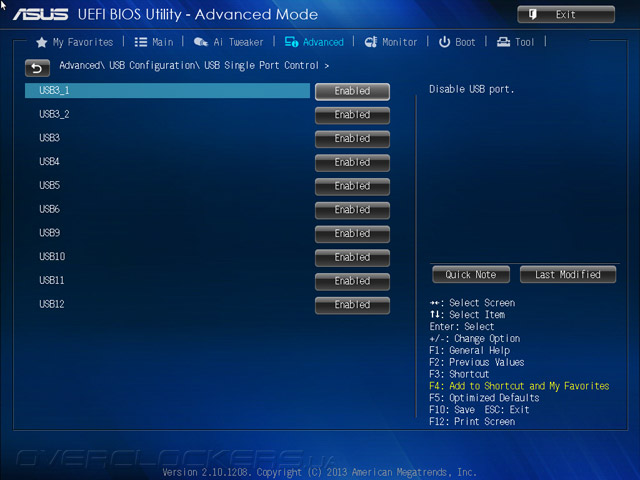

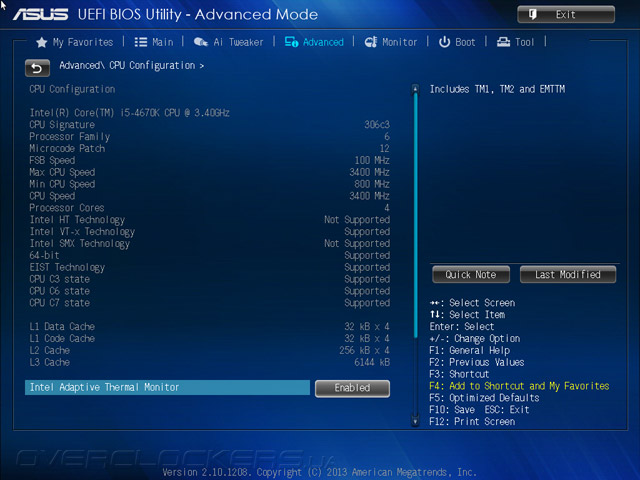

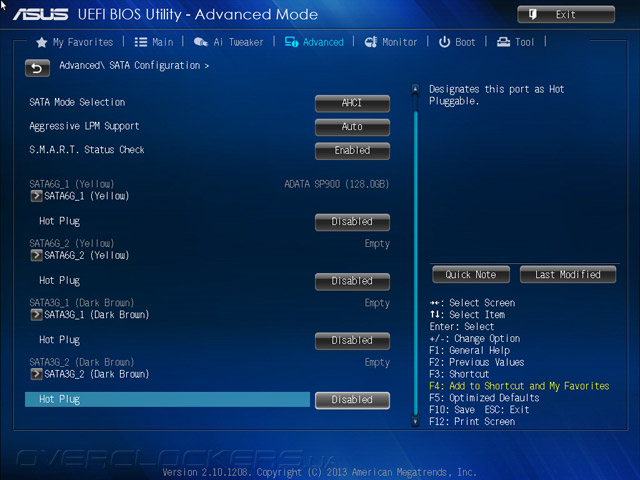

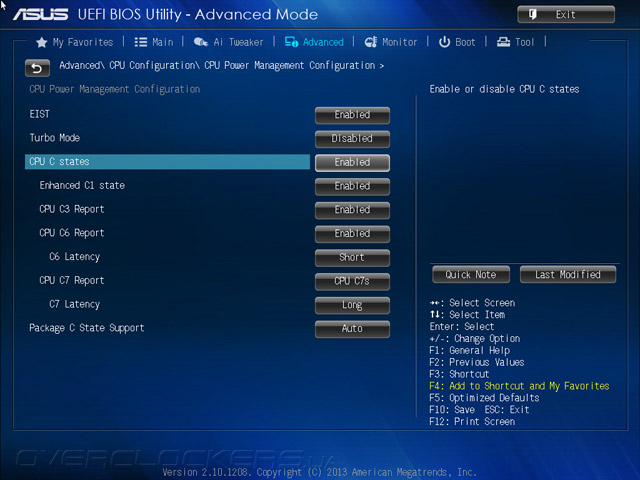

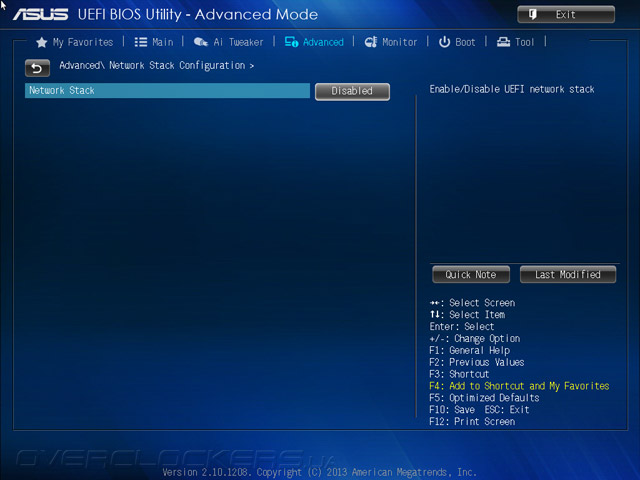

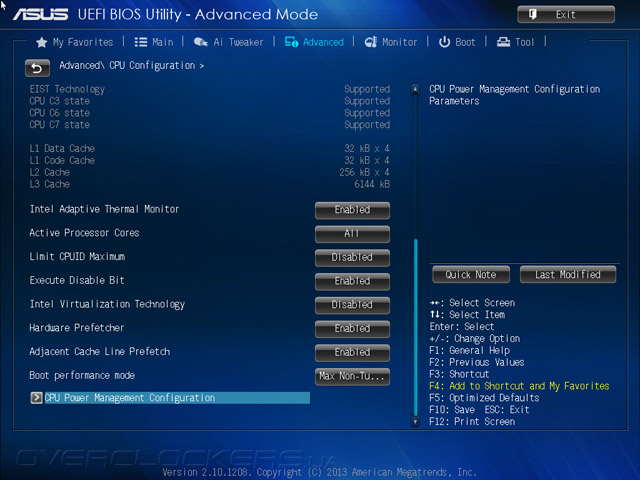

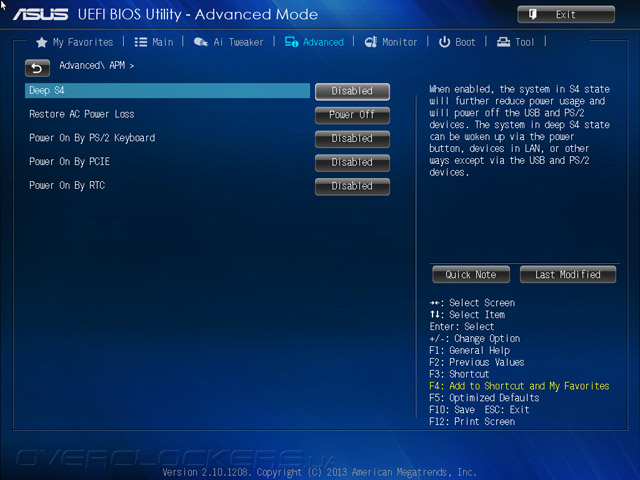

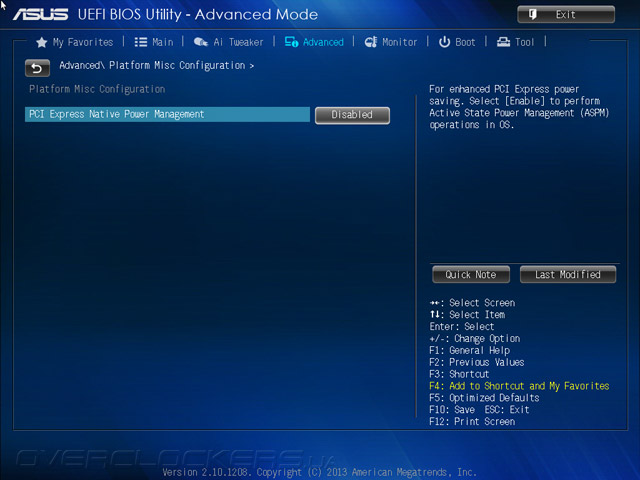

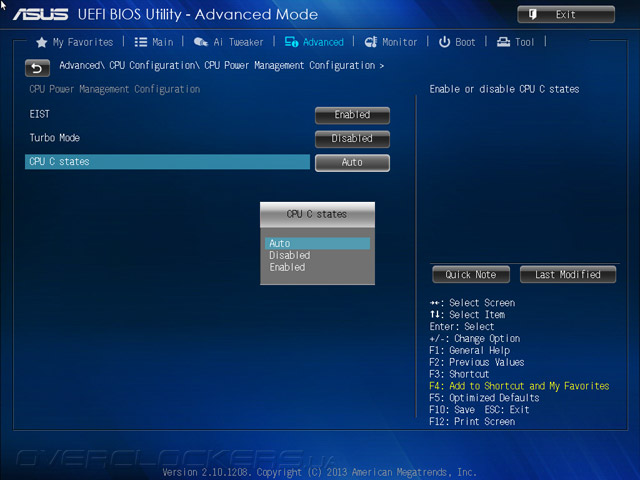

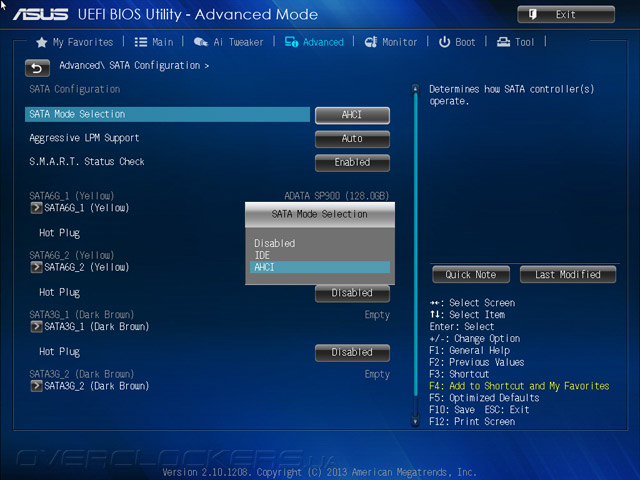

Прочие настройки режимов работы системных компонентов нашли пристанище в разделе Advanced. Его структура ничем не примечательна. Из интересного можно отметить подтверждение отсутствия поддержки PCI-E x16 третьего поколения в пункте PCIEX16_1 Link Speed меню NB PCIe Configuration. Ещё хотелось бы акцентировать внимание на возможности включения/отключения питания портов USB 3.0 задней панели в режиме ожидания, именованной как Battery Charging Support.

UEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-Plus

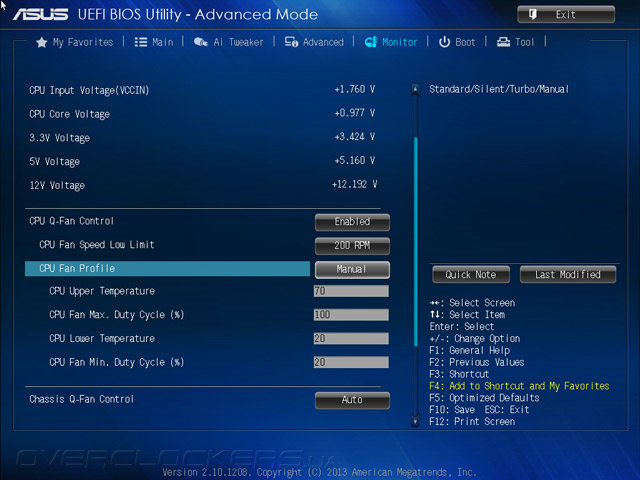

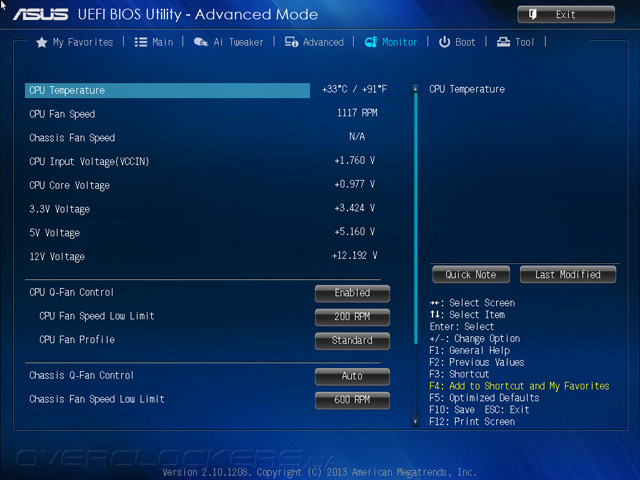

В разделе Monitor можно увидеть текущие значения действующих напряжений на всех важных узлах системы, а ещё тут есть CPU и Chassis Q-Fan Control — всего две группы по управлению алгоритмом работы системных охладителей. Готовые профили доступны к выбору из более простого режима отображения интерфейса UEFI — EZ Mode, а более тонкую настройку лучше проводить при помощи AI Suite 3.

UEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-Plus

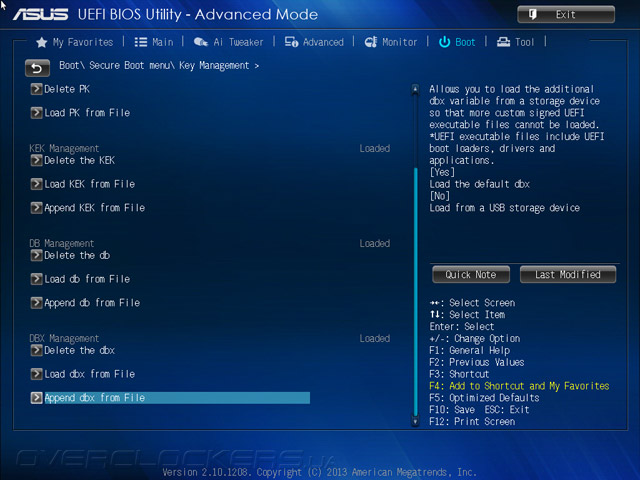

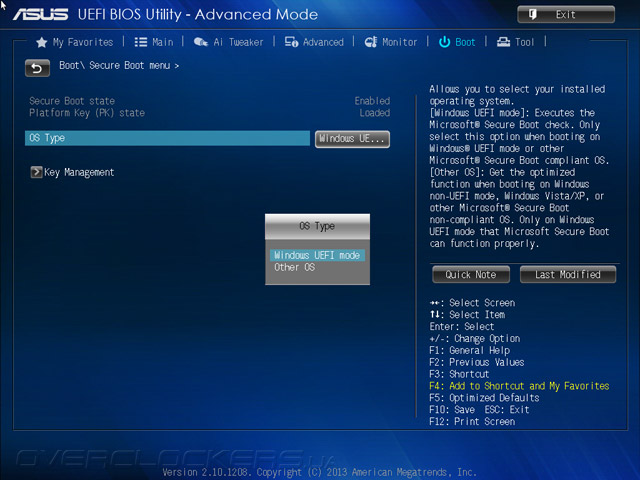

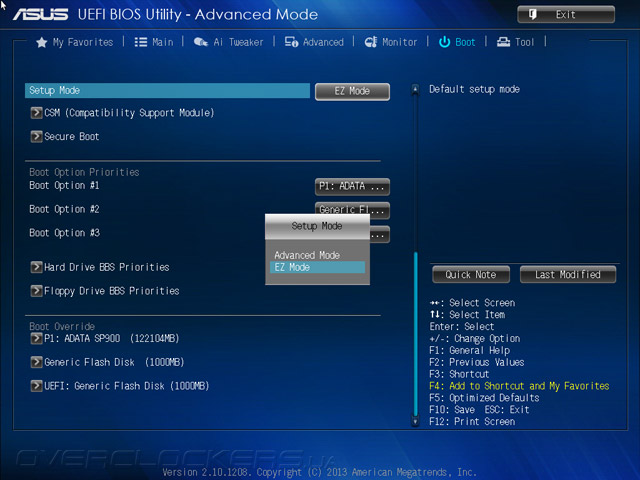

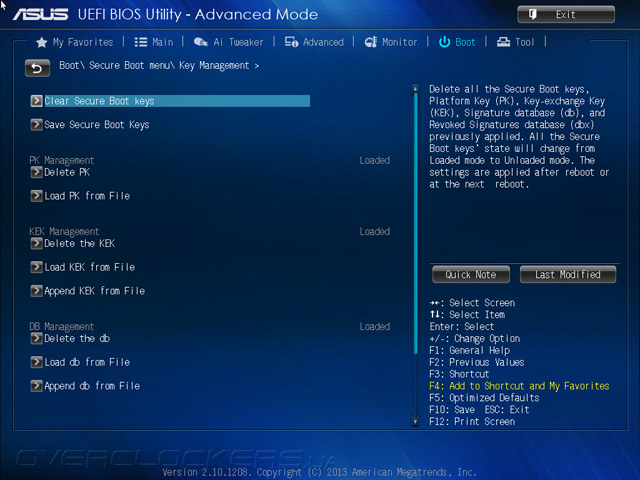

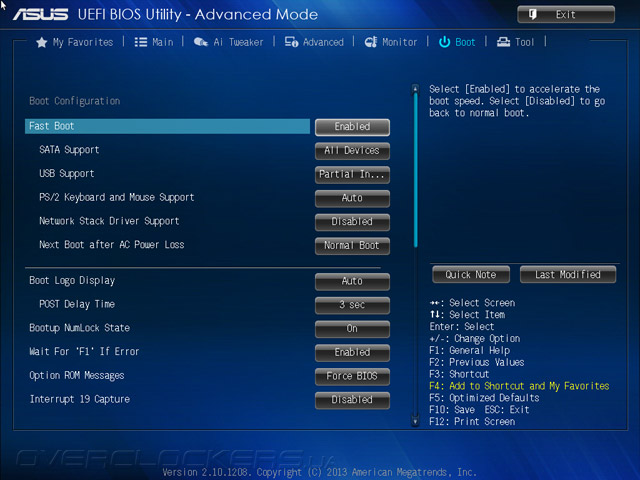

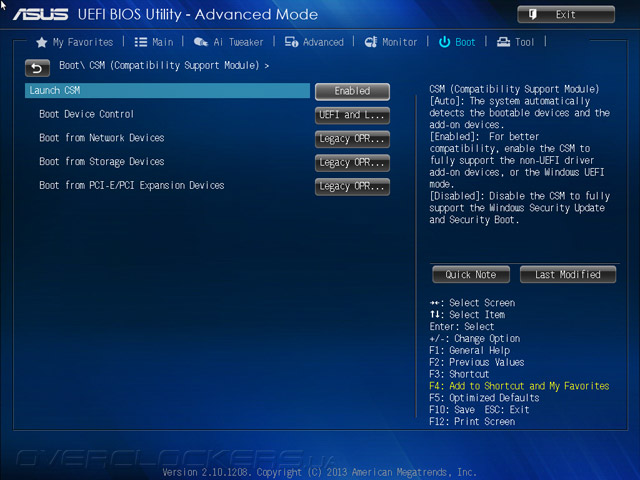

Плата довольно бодро проходит процедуру POST, но если есть необходимость что-либо поменять, то следует обратится к меню Boot. Кроме того, здесь же можно изменить режим отображения UEFI (Advanced/EZ Mode) и поработать с Key Management.

UEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-Plus

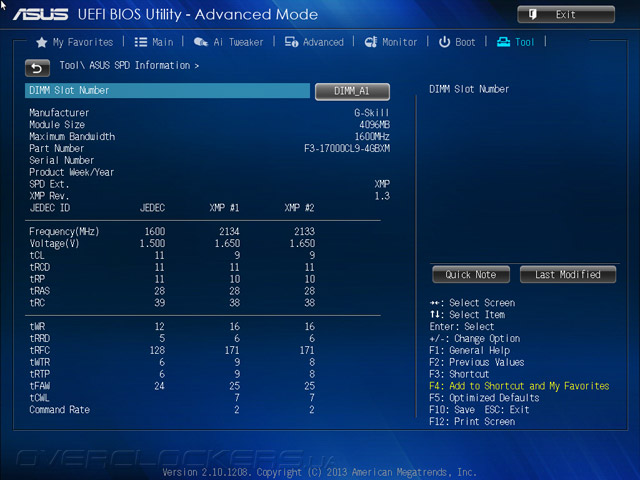

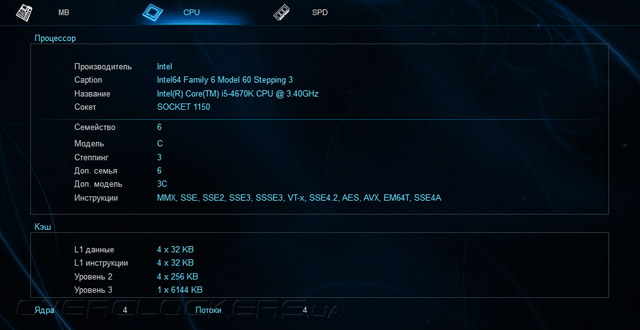

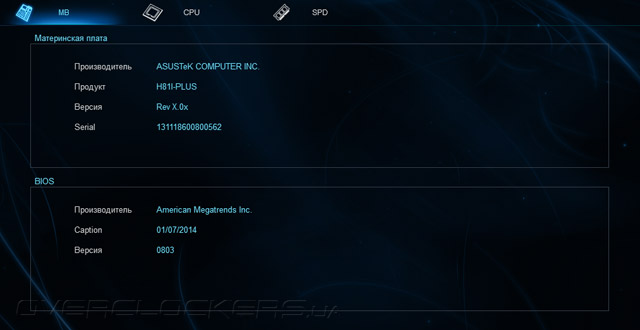

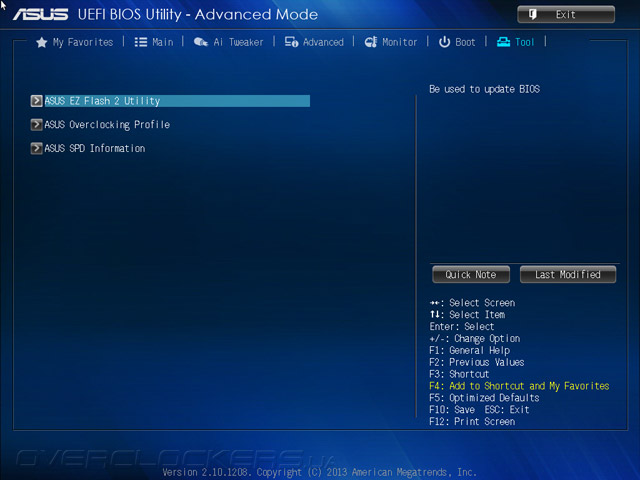

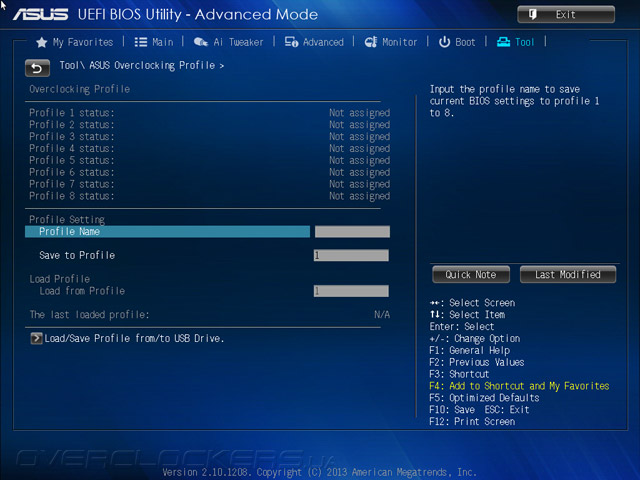

В замыкающем разделе — Tools — находятся механизмы: по обновлению прошивки (EZ Flash 2 Utility), сохранению профилей с настройками, коих может быть целых восемь видов (или неограниченное количество в случае привлечения стороннего носителя информации), а также средство для просмотра информации с профилей SPD модулей оперативной памяти.

UEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-PlusUEFI Setup ASUS H81I-Plus

Подводя итог нельзя не отметить, что лозунг с упаковки не обманул — в распоряжении у пользователя находится абсолютно полноценный UEFI, такой же, как и на прочих изделиях ASUS, а значит его возможности точно не будут выступать в роли сдерживающего фактора при работе системы или во время разгона ЦП.


Комплектное ПО

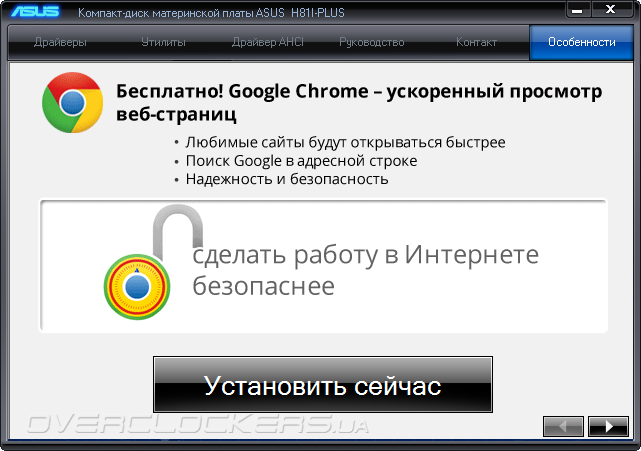

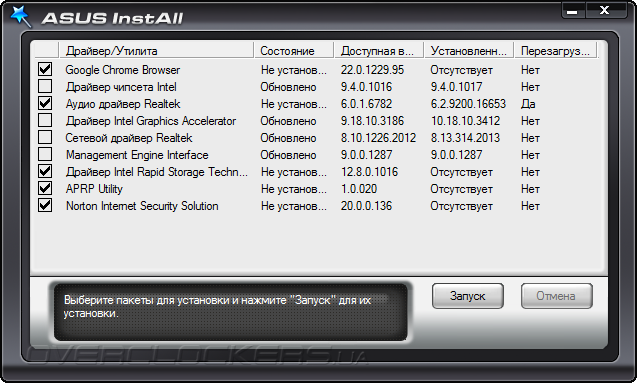

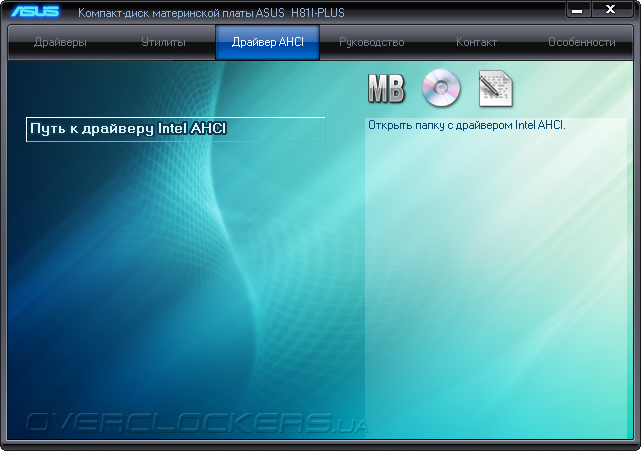

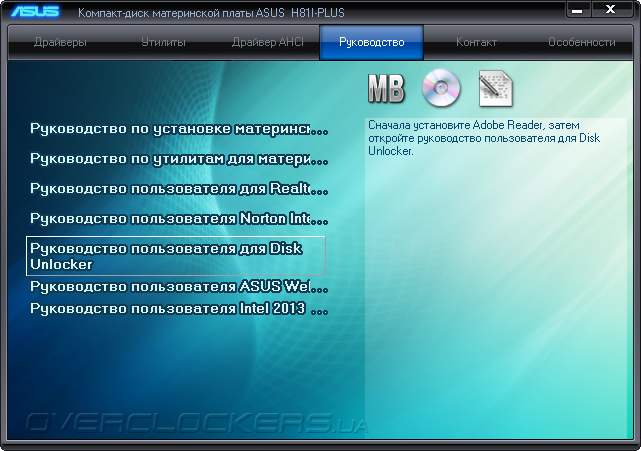

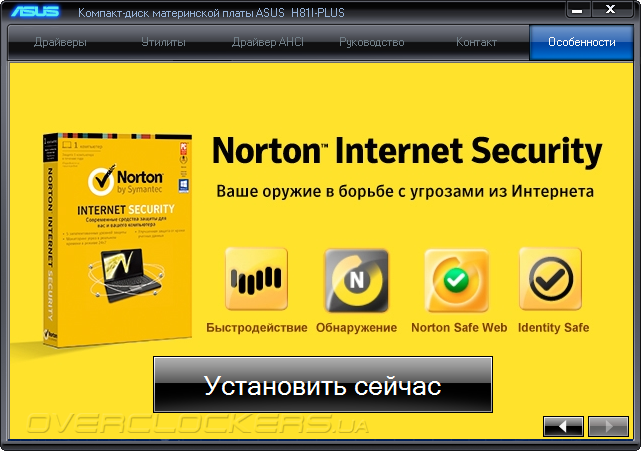

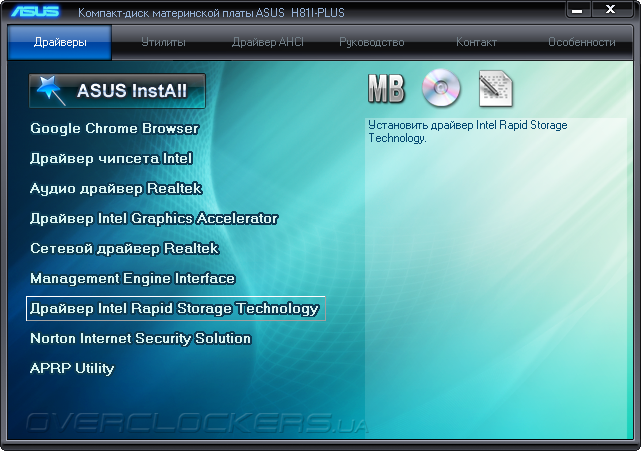

Интересная ситуация сложилась с комплектом драйверов, которые отображены на заглавной странице диска поддержки. Явно избыточный для H81I-Plus Intel Rapid Storage наличествует, а вот действительно необходимый драйвер USB 3.0 для контроллера ASM1042 отсутствует. Правда, для системы Windows 8 это не проблема, поскольку самостоятельно найти в Сети необходимый набор файлов, сопутствующий такой популярной микросхеме, никакой сложности ей не составляет.

ASUS H81I-PlusASUS H81I-PlusASUS H81I-PlusASUS H81I-PlusASUS H81I-PlusASUS H81I-PlusASUS H81I-PlusASUS H81I-Plus

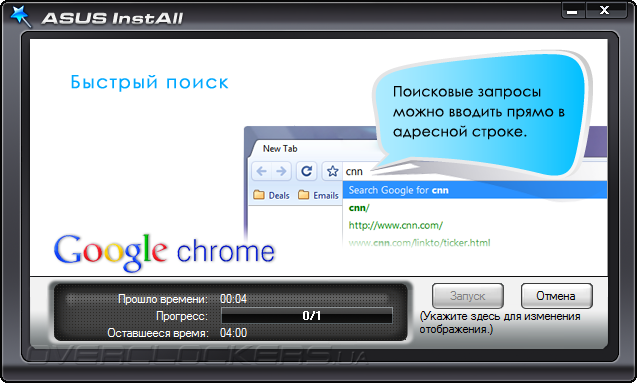

При установке выбранного комплекта драйверов проблем не возникло, мастер корректно выполнил все процедуры вплоть до самостоятельного перезапуска ПК.

ASUS H81I-PlusASUS H81I-Plus

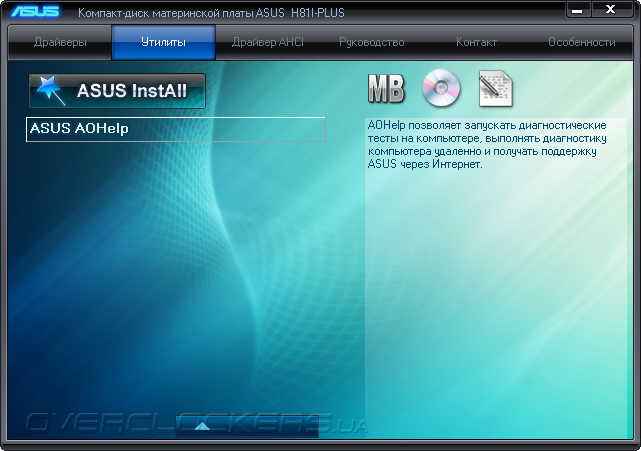

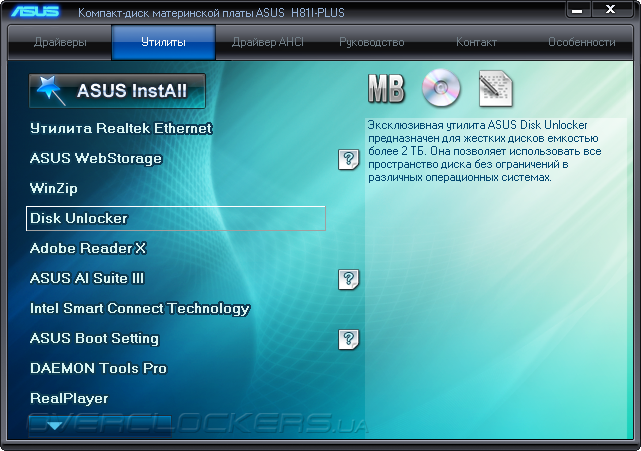

Состав набора утилит также обычный, разве что справедливо отсутствует Intel Rapid Start.

ASUS H81I-Plus

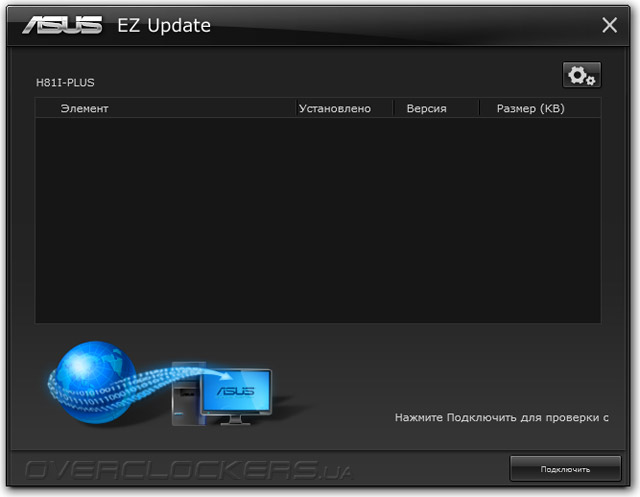

Вместе с AI Suite 3 устанавливается специализированная утилита, следящая за появляющимися обновлениями. Однако оказавшийся на диске продукт имел последнюю версию (1.00.56), видимо поэтому EZ Update ничего нового предложить не смогла.

ASUS EZ UpdateASUS EZ Update

Состав комплекса AI Suite 3 на H81I-Plus выглядит не таким уже и упрощённым. Главное, что весь набор Performance and Power Saving Utilities на месте, в том числе и модуль по контролю системных охладителей Fan Expert 2.

ASUS AI Suite 3

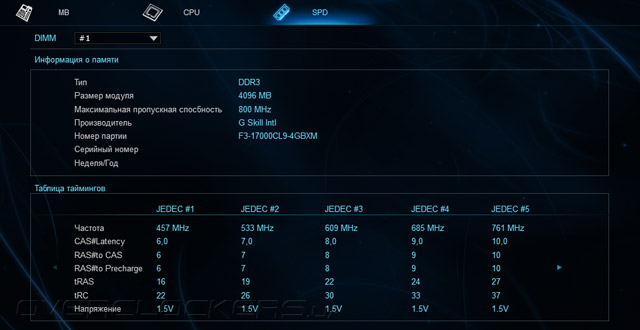

Вначале убедимся в работоспособности инструмента под названием System Information.

ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3

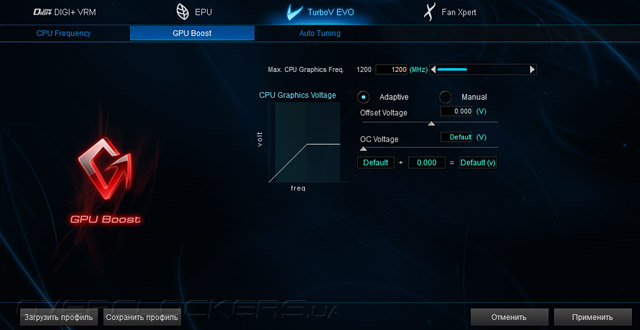

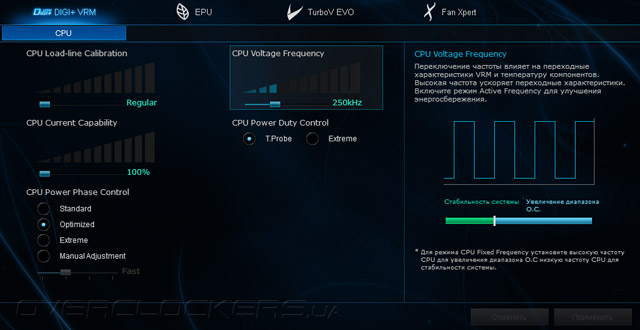

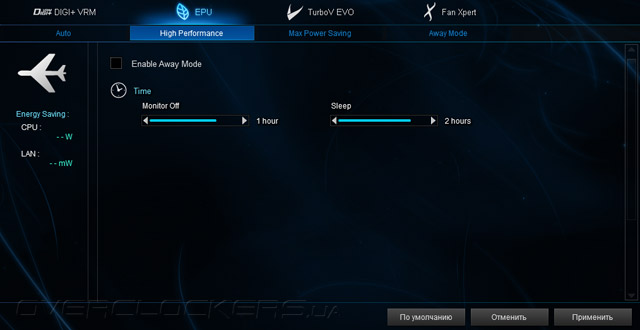

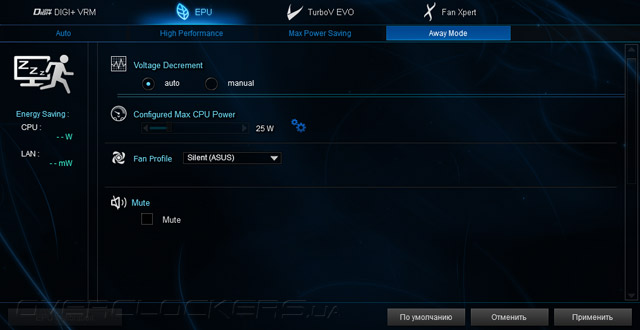

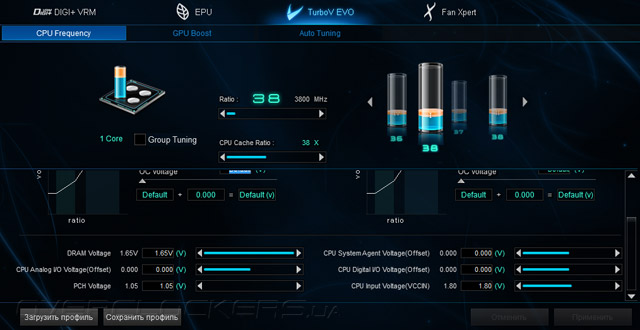

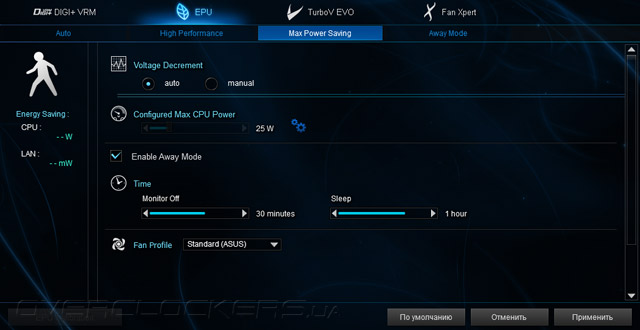

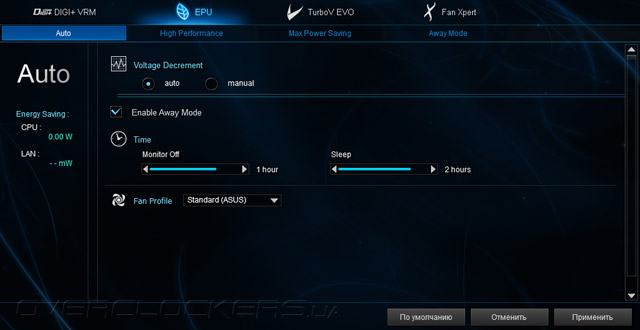

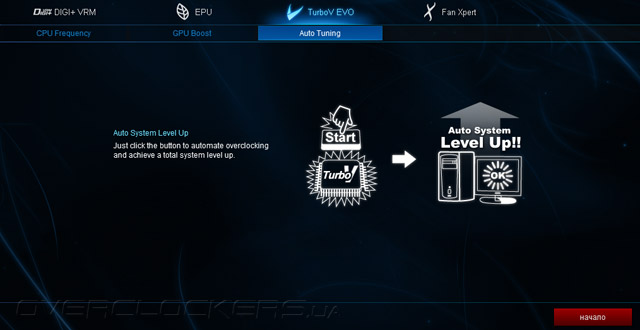

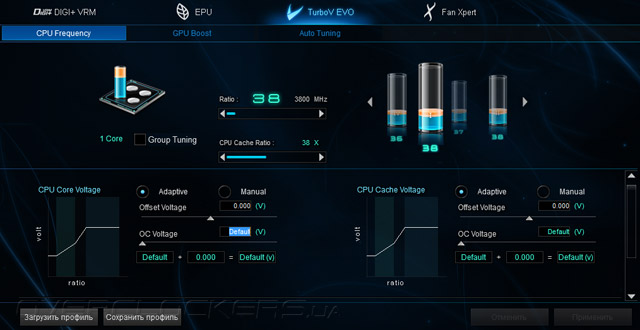

Весь спектр настроек DIGI+ VRM, EPU и TurboV EVO оказался сопоставим с более старшими, в том числе и идеологически, устройствами. Именно здесь доступен для использования режим Auto Tuning.

ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3

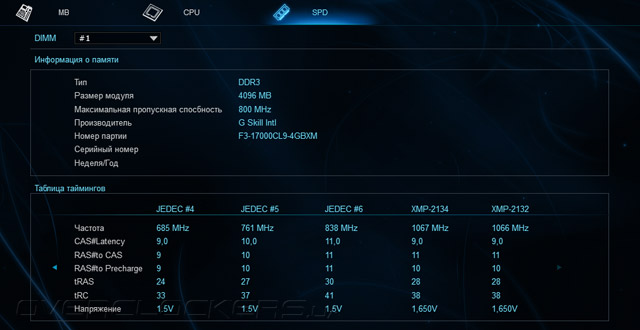

Мы уже неоднократно описывали широкие возможности фирменного комплекса по работе с вентиляторами. У H81I-Plus всего два канала для работы с охладителями. Процессорный вентилятор обязан быть четырёхконтактным для полноценной возможности управления его работой, а вот единственный системный охладитель может иметь любое исполнение.

ASUS AI Suite 3

Калибровка производится в одночасье на всех каналах.

ASUS AI Suite 3

От устройства к устройству в версии AI Suite 3 с номером сборки 1.00.56 тянется ошибка с неправильной интерпретацией питающего напряжения ЦП и действующего значения на вычислительных ядрах, но сама информация правильная, она лишь некорректно обозначена, поэтому особо волноваться не стоит.

ASUS AI Suite 3

Что же, вслед за наполнением UEFI, и комплектация фирменным ПО оказалась на добротном уровне, лишь немногим уступая более старшим системным платам, причём функциональность основных инструментов оказалась полной, а приятным бонусом стало наличие механизма по автоматическому разгону. Его работоспособность проверим в следующей части обзора.

Разгонный потенциал

Изучение разгонных возможностей изделия начнём с проверки предусмотренных самим производителем механизмов, доступных в среде фирменного ПО — AI Suite 3. Активация Auto Tuning после перезагрузки системы позволила повысить частоту ЦП до 4,2 ГГц. Такие же шаги были предприняты и на оппонирующей H87I-Plus. Однако в этот раз, очевидно, в связи с обновлением комплекса, появилась занимательная приписка, призывающая к ручной фиксации требуемого напряжения.

Разгон ASUS H81I-Plus

Разгон ASUS H81I-Plus

Вероятно, излишне высокое напряжение продиктовано активированным в этом случае LLC с крайне высоким значением Extreme.

Разгон ASUS H81I-Plus

Поведение же устройства на деле оказалось идентично своему прообразу в лице H87I-Plus, да и всем прочим платам производства ASUS. То есть во время серьёзной нагрузки частота оказывалась равной 4,0 ГГц, а для более простых задач она составляла 4,1 ГГц. В простое происходило её корректное снижение до 800 МГц.

Разгон ASUS H81I-PlusРазгон ASUS H81I-PlusРазгон ASUS H81I-Plus

Все параметры оказались фиксированы на уровне UEFI, напряжение, как и на прочих устройствах, было выставлено как 1,199 В. Для модулей DRAM задержки соответствовали записанным в профиль XMP.

Разгон ASUS H81I-PlusРазгон ASUS H81I-PlusРазгон ASUS H81I-PlusРазгон ASUS H81I-PlusРазгон ASUS H81I-Plus

Наиболее интересен ручной разгон. В ходе экспериментов быстро удалось выяснить, что плата автоматически отключалась во время преодоления границы 100 °C в зоне размещения силовых элементов. Поэтому, несмотря на наличие полноценных механизмов, главным ограничивающим фактором вновь выступает именно слабая силовая подсистема. Впрочем, назвать блок VRM самым скромным нельзя. Мне удалось повторить результат, который был получен на подобной плате — H87I-Plus, а значит превзойти разгонные возможности Biostar Hi-Fi B85N 3D. Без целенаправленного повышения CPU Input Voltage, а лишь зафиксировав CPU Core Voltage на отметке 1,28 В, Core i5-4670K заработал на частоте 4,7 ГГц (частота CPU Cache — 4,4 ГГц). В простое же она понижалась до 800 МГц, как и подобает.

Разгон ASUS H81I-PlusРазгон ASUS H81I-Plus

Температура в зоне VRM выросла с 79 до 85 °C к окончанию цикла прохождения тестов на стабильность системы. Уровень потребления электрической энергии при этом также повысился с 233 до 238 Вт. В простое он составил средние 88 Вт. В целом, поведение практически идентично более старшему собрату.

Разгон ASUS H81I-PlusРазгон ASUS H81I-PlusРазгон ASUS H81I-PlusРазгон ASUS H81I-Plus

В качестве разгона оперативной памяти используется максимально жёсткая конфигурация её задержек на частоте 1600 МГц — 7-9-8-22-1T. Напряжение питания при этом форсируется до 1,65 В. H81I-Plus без проблем смогла обеспечить стабильную работу системы с такими настройками.

Разгон ASUS H81I-Plus

Разгон ASUS H81I-PlusРазгон ASUS H81I-Plus

Разгон ASUS H81I-PlusРазгон ASUS H81I-PlusРазгон ASUS H81I-PlusРазгон ASUS H81I-PlusРазгон ASUS H81I-Plus

Оказывается, и продукты на базе H81 умеют разгонять. Но всё-таки при этом не стоит забывать о подходящем для таких мероприятий стабилизаторе питающего ЦП напряжения. Что же о самой H81I-Plus, то её способности оказались практически идентичными более старшей с точки зрения иерархии, а значит — и стоимости, H87I-Plus. Самое время проверить, какой окажется итоговая производительность системы.


Тестовый стенд

В состав стенда вошли:
  • процессор: Intel Core i5-4670K (3,4 ГГц);
  • кулер: SilverStone Heligon HE-01;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill F3-17000CL9D-8GBXM (2x4 ГБ, 2133 МГц, 9-11-10-28-2T, 1,65 В);
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: XFX XPS-850W-BES (850 Вт);
  • операционная система: Windows 8 Enterprise x64;
  • драйверы: Intel Chipset Device Software (9.4.0.1017), Intel Management Engine Interface (9.0.0.1287), ForceWare 320.18 (9.18.13.2018), PhysX 9.12.1031.
В ОС были отключены: UAC, файл подкачки, брандмауэр и Windows Defender. Никаких антивирусных продуктов установлено не было, прочие тонкие настройки не выполнялись. Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.20 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • World in Conflict: Soviet Assault;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов мы свели их в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
ASUS H81I-PLUS 0803 4.20.2833 4.1.611-x64 1.2.157 1.2.362
Gigabyte GA-B85M-D3H F9 4.20.2820 4.1.611-x64 1.2.157 1.2.250
ASUS Z87M-PLUS 1003 4.20.2808 4.1.611-x64 1.2.157 1.2.250
ASRock Fatal1ty B85 Killer P1.10 4.00.2760 4.1.591-x64 1.2.157 1.2.250
Gigabyte G1.Sniper Z87 F1 4.00.2752 4.1.591-x64 1.2.157 1.2.250
Biostar Hi-Fi B85N 3D 4.6.5 (04.12.2013) 4.00.2731 4.1.591-x64 1.2.157 1.1
MSI Z87M Gaming V1.1B4 4.00.2714 4.1.591-x64 1.2.157 1.1
ASUS Z87I-Pro 0602 4.00.2704 4.1.591-x64 1.2.157 1.1
ASUS Vanguard B85 1504 3.20.2651 4.1.591-x64 1.2.157 1.1
Gigabyte GA-Z87-HD3 F6 3.20.2638 4.1.581-x64 1.2.157 1.1
ASRock Z87M Extreme4 P1.60 3.20.2622 4.1.581-x64 1.0.0 1.1
ECS Z87H3-A2X Golden 4.6.5 (29.08.2013) 3.20.2600 4.1.581-x64 1.0.0 1.1
ASRock Z87 OC Formula P1.80 3.00.2590 4.1.578-x64 1.0.0 1.1
Gigabyte G1.Sniper 5 F7 3.00.2578 4.1.574-x64 1.0.0 1.1
ASUS H87I-PLUS 0507 3.00.2566 4.1.574-x64 1.0.0 1.1
Biostar Hi-Fi Z87X 3D 4.6.5 (23.07.2013) 3.00.2552 4.1.574-x64 1.0.0 1.1
ASUS Gryphon Z87 1206 3.00.2536 4.0.568-x64 1.0.0 1.1
ASRock Z87 Extreme6 P1.90 3.00.2529 4.0.568-x64 1.0.0 1.1
ASUS Z87-PLUS 1007 3.00.2522 4.0.568-x64 1.0.0 1.1
ASUS Sabertooth Z87 3009 3.00.2522 4.0.568-x64 1.0.0 1.1


Результаты тестирования

Поведение Turbo Boost на устройстве описывается весьма просто. При любой нагрузке частота процессора составляет 3,6 ГГц лишь за очень редким исключением. Когда задача очень слаба или кратковременна — частота может повыситься до положенных 3,8 ГГц. Для справки, такая же формула наблюдается не у одного продукта ASUS, к примеру, на неоднократно сегодня упомянутой H87I-Plus, или же на более внушительной Z87I-Pro. В сравнительном тестировании модули оперативной памяти функционировали на частоте 1600 МГц с формулой задержек, совпадающей с профилем XMP — 9-11-10-28-2T.

Тестирование ASUS H81I-Plus

Тестирование ASUS H81I-Plus

Тестирование ASUS H81I-Plus

Тестирование ASUS H81I-Plus

Какой бы чипсет не лежал в основе материнских плат от ASUS, все они демонстрируют высокую латентность памяти на фоне конкурирующих решений.

Тестирование ASUS H81I-Plus

Тестирование ASUS H81I-Plus

Тестирование ASUS H81I-Plus

Производительность системы в наборах тестов PCMark 8 оказывается весьма неплохой, далеко не самой худшей, занимая достойное, среднее положение в итоговой таблице результатов.

Тестирование ASUS H81I-Plus

Тестирование ASUS H81I-Plus

Тестирование ASUS H81I-Plus

Используемая в составе нашего тестового стенда видеокарта не имеет поддержки PCI-E x16 третьего поколения, поэтому никакой разницы в тестах 3DMark 13 — Fire Strike зафиксировано не было.

Тестирование ASUS H81I-Plus

Тестирование ASUS H81I-Plus

Тестирование ASUS H81I-Plus

Тестирование ASUS H81I-Plus

Тестирование ASUS H81I-Plus

Тестирование ASUS H81I-Plus

Изделия от ASUS, благодаря невыразительной поддержке технологии Turbo Boost, а также специфическому подходу к реализации работы оперативной памяти, демонстрируют невыразительную игровую производительность вне зависимости от типа используемой системной логики. В то же время H81 оказывается на поверку ничем не хуже плат с основой на базе B85 и H87 — одноклубников по максимальной частоте DRAM в 1600 МГц.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Энергопотребление ASUS H81I-Plus

Аппетиты H81I-Plus оказались немного большими, нежели у коллег по цеху. Вероятно, использование дополнительного контроллера интерфейса USB 3.0 и не слишком эффективные силовые элементы, или же нетипично высокая нагрузка, взвалившаяся на их плечи, тому виной. Впрочем, разговор идёт о совсем ничтожных на общем уровне величинах. Технология EPU Power Saving Mode заставляет процессор функционировать на частоте 3,4 ГГц при наличии существенной нагрузки, а при несложных задачах она составляет 3,6 ГГц. Словом, множители уменьшаются на две единицы относительно своих базовых значений для технологии Turbo Boost. При такой схеме работы напряжение ЦП не повышается выше 1,01 В, а в простое составляет 0,65 В. Всё это выливается в итоговый уровень потребления энергии, очерченный цифрами 79–132 Вт. Такой подход, на мой взгляд, является целиком оправданным для компактных компьютеров, то есть для целей прямого использования такого изделия.


Вывод

H81I-Plus оказался достойным продуктом в семействе материнских плат компании ASUS. Хорошее содержание UEFI, прозрачность работы с его параметрами — действительно являются неплохим подспорьем для настройки системы. К тому же припасённые инженерами возможности в области автоматического повышения быстродействия и снижения нормы потребляемой энергии без особого ущерба производительности также можно оценить весьма положительно. Фирменный программный комплекс AI Suite 3 с лёгкостью сотрудничает с такой моделью, не смотря на всю её простоту.

Итоговая производительность изделия на базе H81 является достойной; результаты сопоставимы с полученными на более респектабельных материнских платах, основанных на старших наборах системной логики. К тому же нам удалось, наконец, подтвердить факт того, что и на младшем чипсете возможен разгон ЦП, пусть нынешняя модель с точки зрения оверклокинга и не является особо удачным выбором. Её предназначение — высокопроизводительные компактные устройства, которые способны ни в чём не уступать более габаритным компьютерам.

В чём же уступает такой продукт прямым конкурентам? Во всеохватывающем наборе различных интерфейсных выходов. У H81I-Plus его можно охарактеризовать лишь как базовый, но в целом, полностью соответствующий современной цифровой эпохе. Цена устройства на момент написания обзора составляла $85.

Голос внутри требует скорости
