Обзор и тестирование материнской платы ASUS Z87-Plus для процессоров Socket LGA1150

Возможности UEFI

Кроме внесения изменений в оформление упаковки и новых названий, работа ведётся также над новым обликом UEFI. Перед началом тестирования мы обновили версию микрокода до последней, что была доступна на официальном сайте. И если предустановленная версия имела хотя бы схожий шрифт с предыдущими продуктами, то новая изменила и его, не говоря уже об обновленных лейтмотивах в цветовой гамме.

UEFI Setup ASUS Z87-Plus

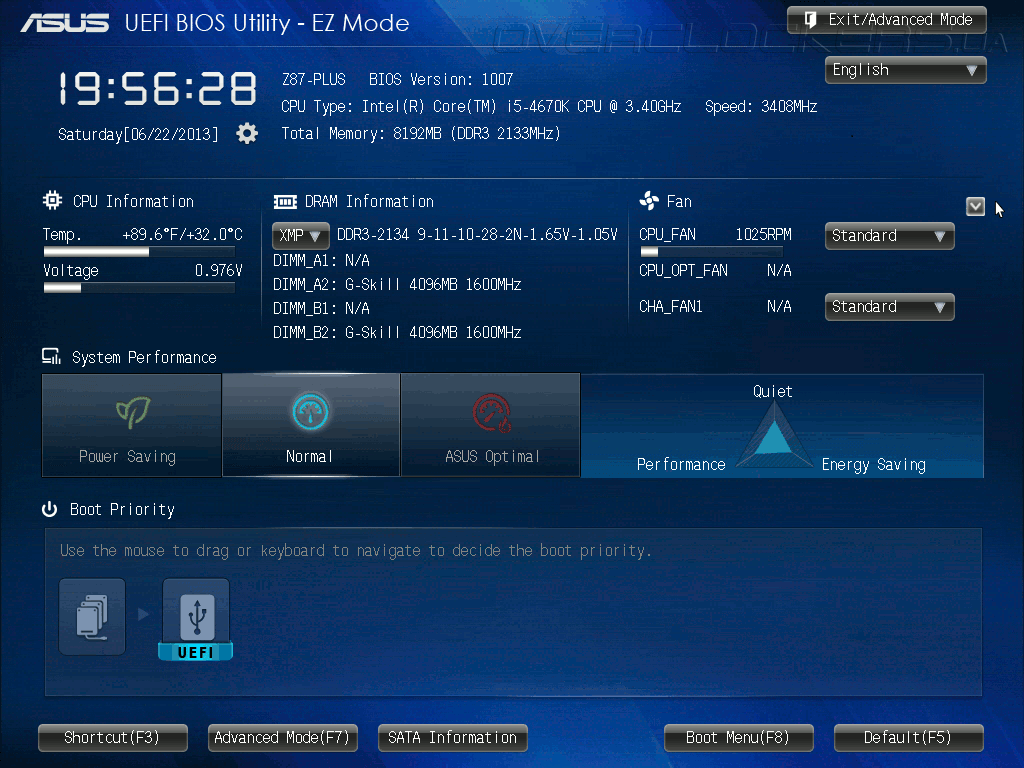

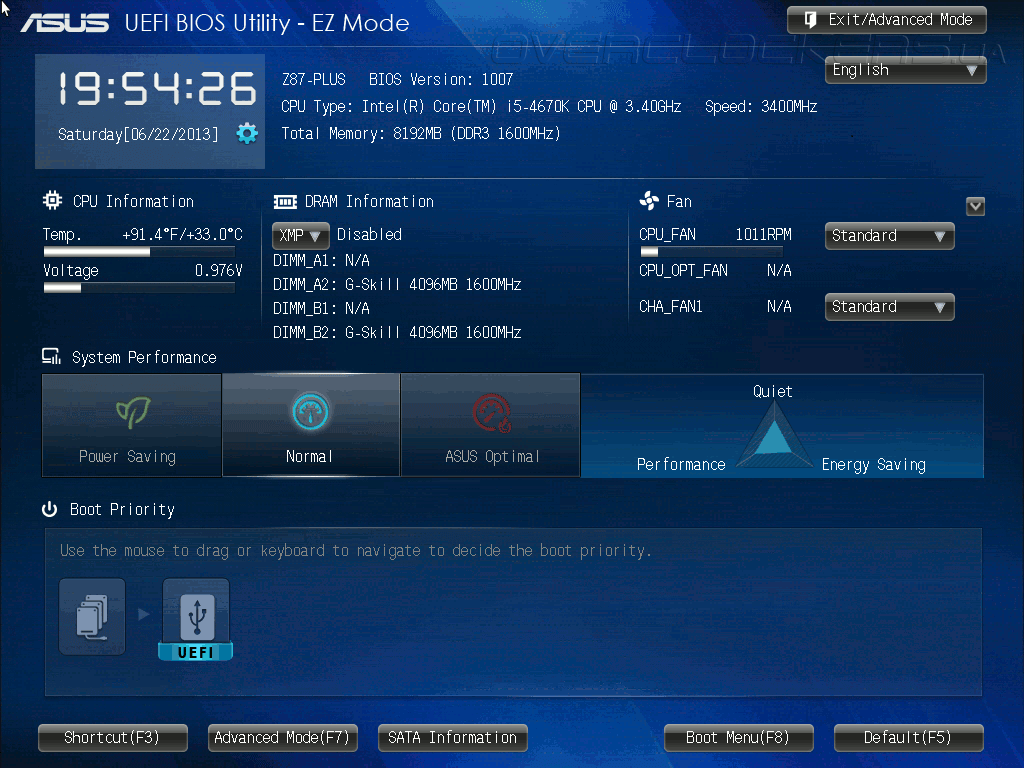

С новым видом упрощенного EZ Mode уже можно было познакомиться из недавнего обзора более маститого соплеменника — Sabertooth Z87. Производитель пошёл на встречу не искушенным пользователям и наиболее безболезненные настройки системы можно произвести прямо здесь: установить дату, активировать профиль XMP (если таковой имеется у используемого комплекта памяти), выбрать приоритет загрузочных устройств.

UEFI Setup ASUS Z87-Plus

Также к быстрой настройке привлечен пункт работы системных охладителей. Вот только для внесения значительных изменений всё же придётся переключиться в расширенный режим.

UEFI Setup ASUS Z87-Plus

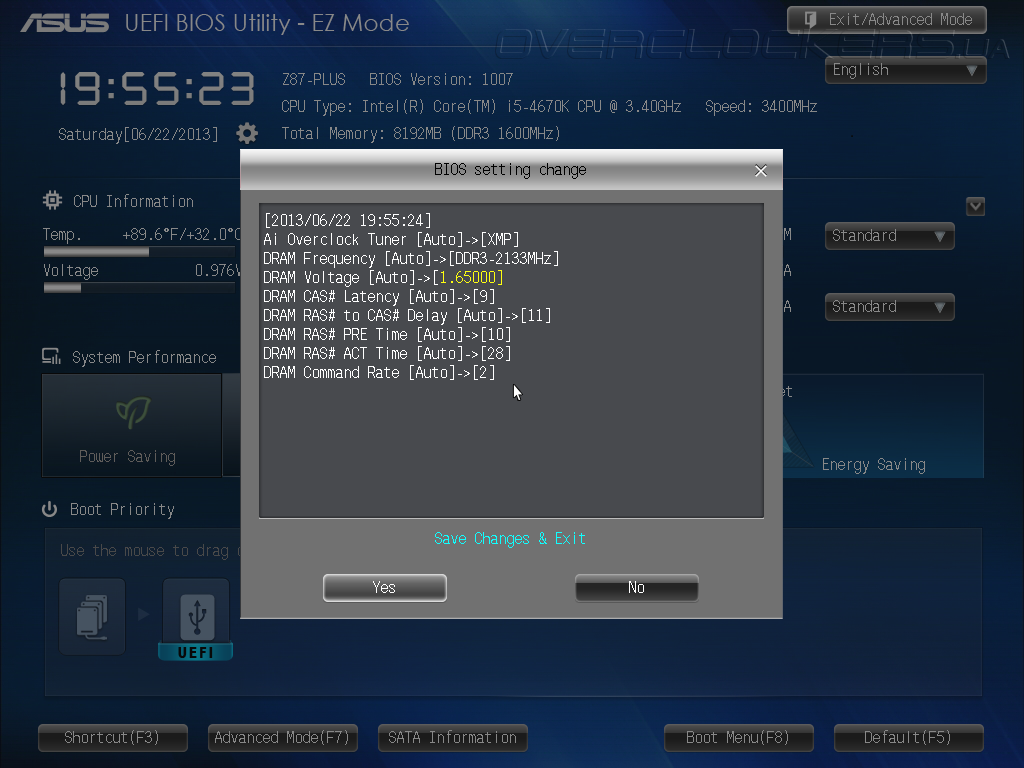

Наиболее серьёзное и очень полезное нововведение — отображение лога внесённых изменений перед их окончательным сохранением.

UEFI Setup ASUS Z87-Plus

Общая структура меню в Advanced-режиме не претерпела изменений. У текущей материнской платы наблюдаются некоторые проблемы с цветовой гаммой — обилие и яркость синих оттенков превышает разумные пределы до такой степени, что поначалу сложно определиться в каком из подразделов ты находишься.

UEFI Setup ASUS Z87-Plus

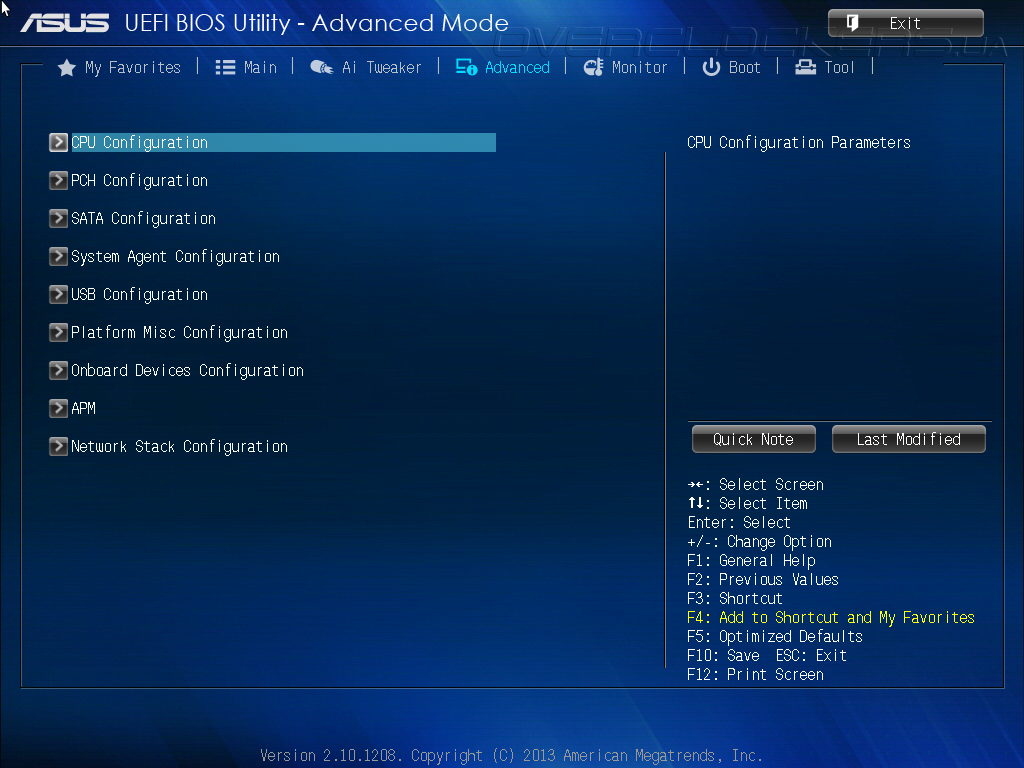

Прошивка оказалась очень богатой на настройки. Начнём обзор с подменю Advanced.

UEFI Setup ASUS Z87-Plus

CPU Configuration позволяет, помимо всего прочего, задать количество активных ядер и отключить внутреннюю термозащиту, чего мы делать не рекомендуем.

UEFI Setup ASUS Z87-Plus

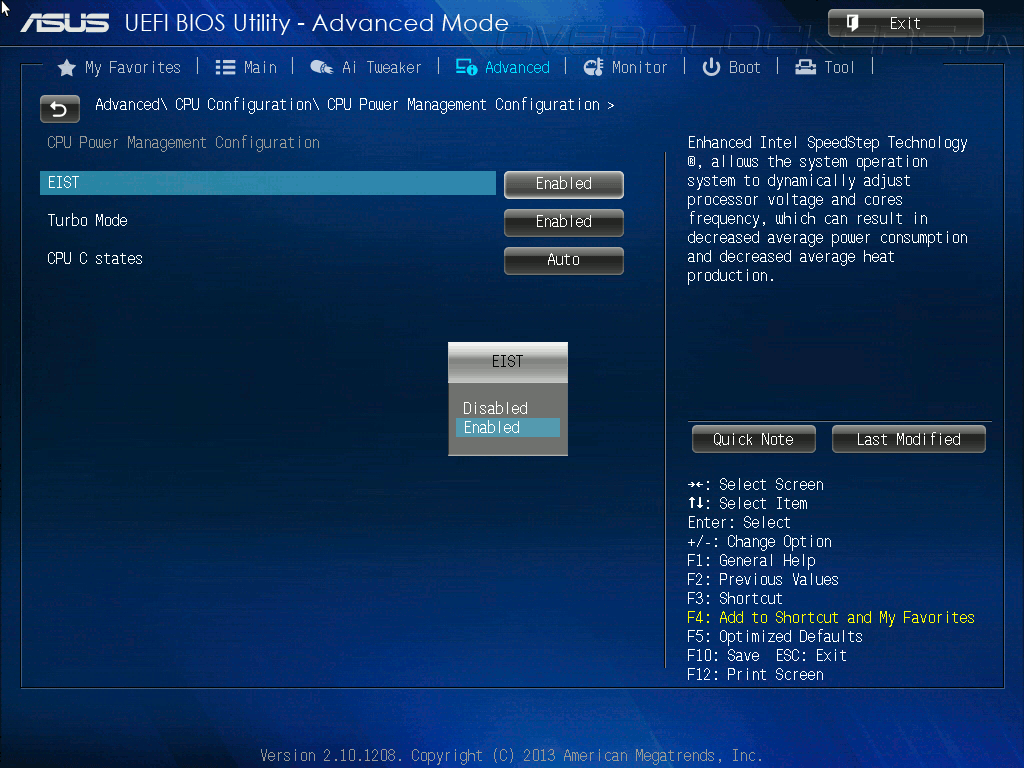

Во вкладке CPU Power Manager Configuration отключается Turbo Boost и энергосберегающие технологии, такие как повышение и понижение напряжения в разные моменты работы ЦП, что может помочь при разгоне.

UEFI Setup ASUS Z87-Plus

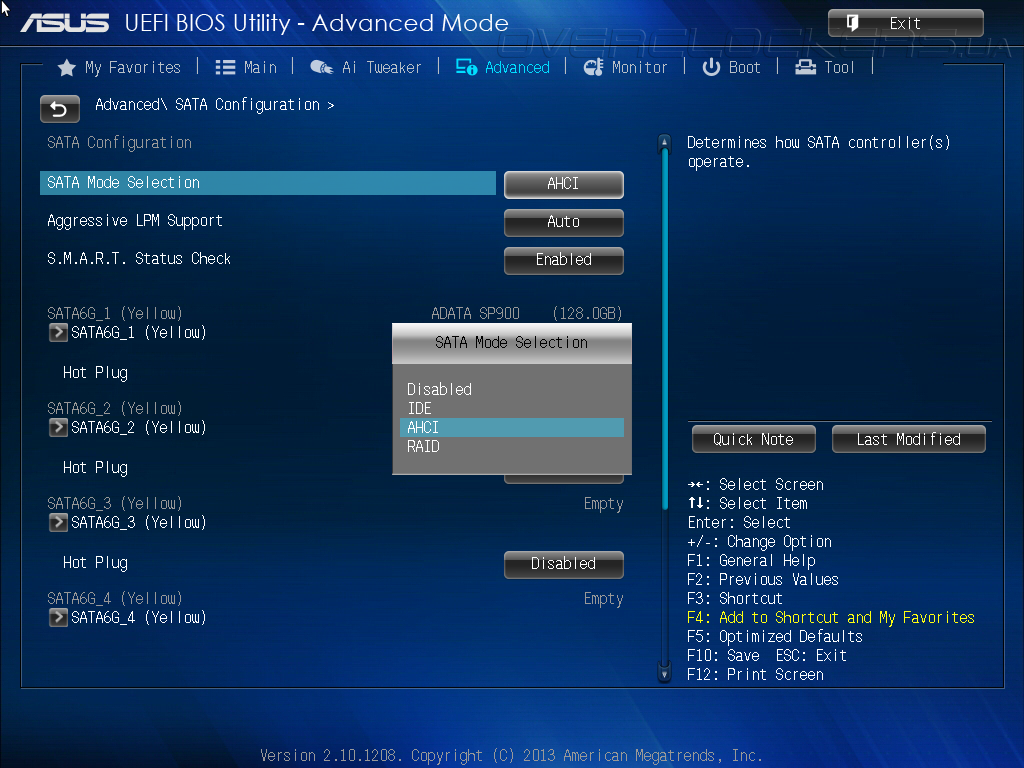

В разделе SATA Configuration всё еще доступен IDE режим работы устройств.

UEFI Setup ASUS Z87-Plus

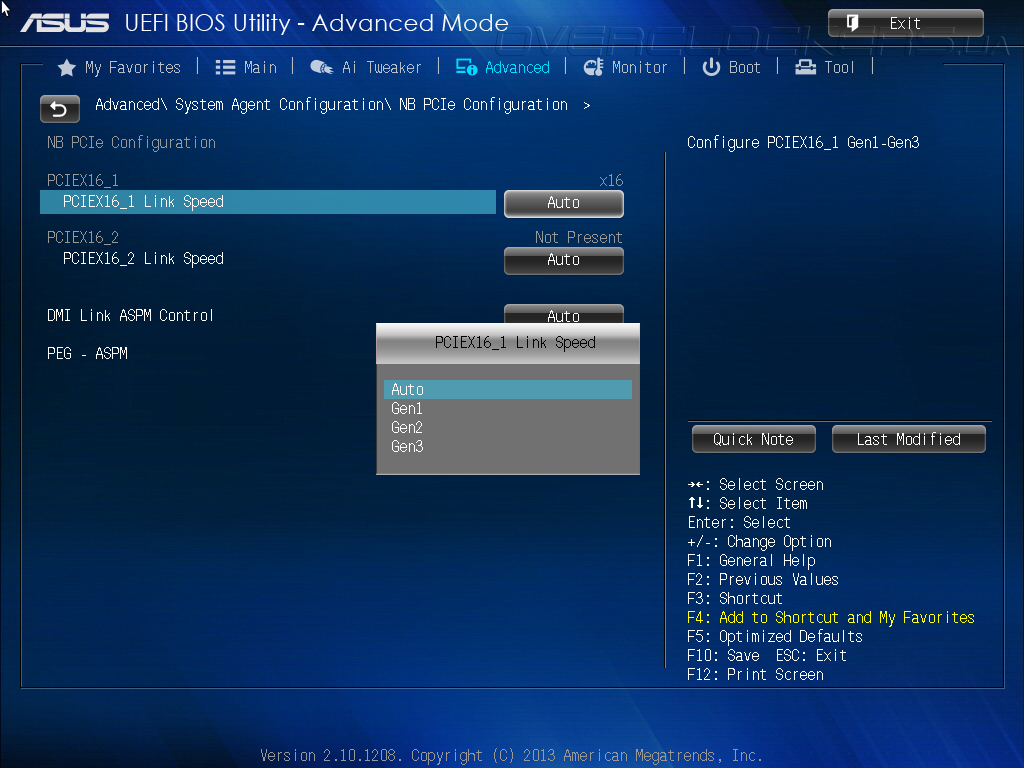

NB PCIe Configuration позволяет активировать нужную версию поколения PCI-E.

UEFI Setup ASUS Z87-Plus

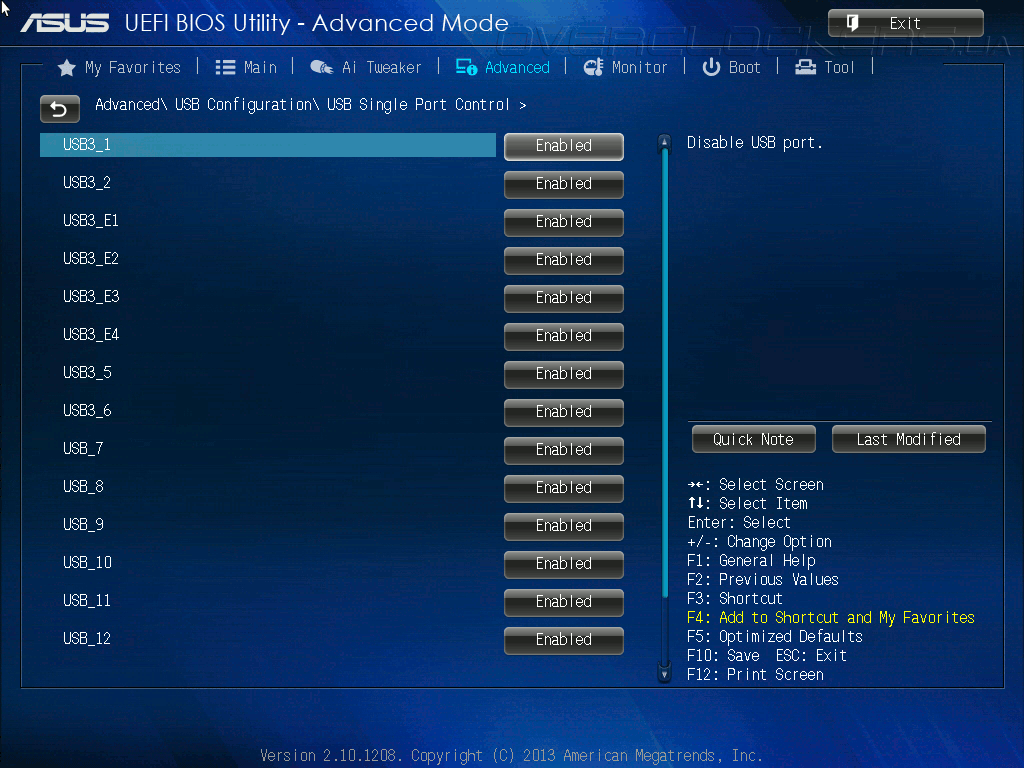

Каждый из USB портов можно отключить.

UEFI Setup ASUS Z87-Plus

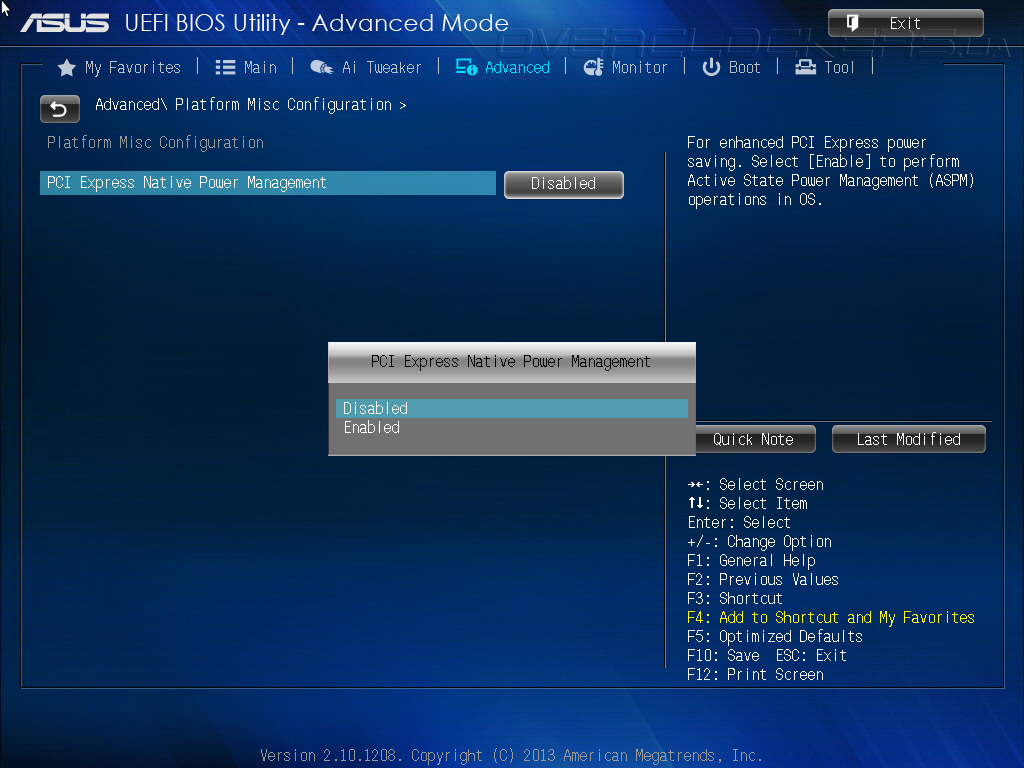

Active State Power Management для шины PCI-E по умолчанию выключен, что можно легко исправить.

UEFI Setup ASUS Z87-Plus

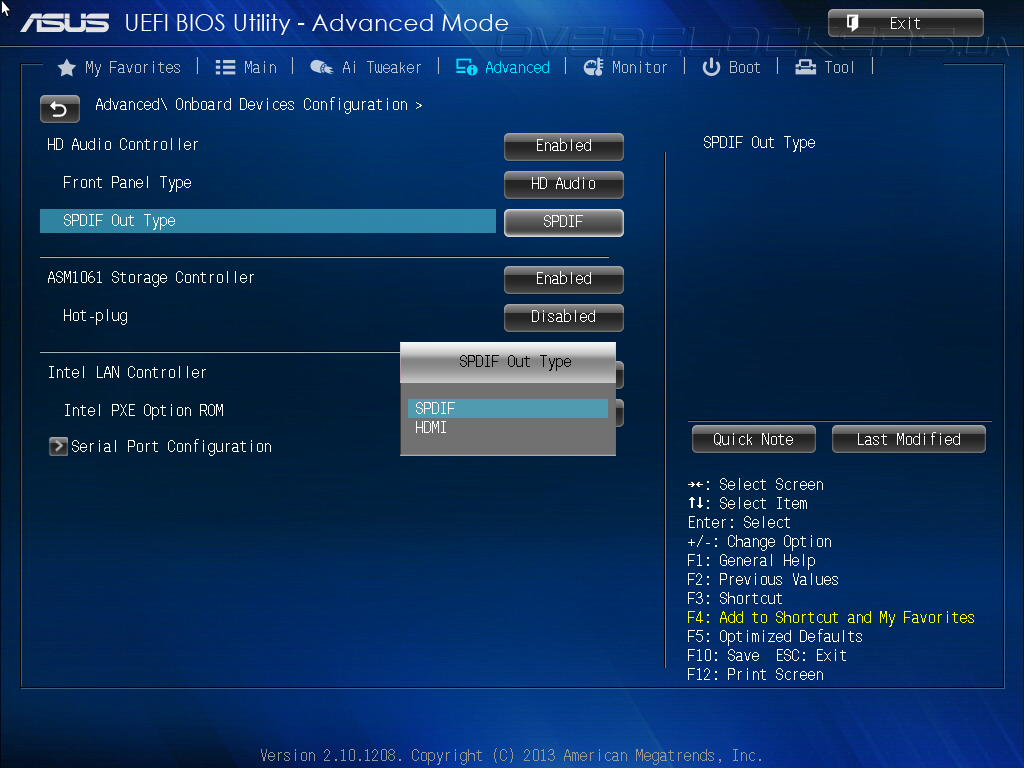

В завершении обзора Advanced-меню отметим возможность перенаправить звук по своему усмотрению — на оптический выход либо HDMI.

UEFI Setup ASUS Z87-Plus

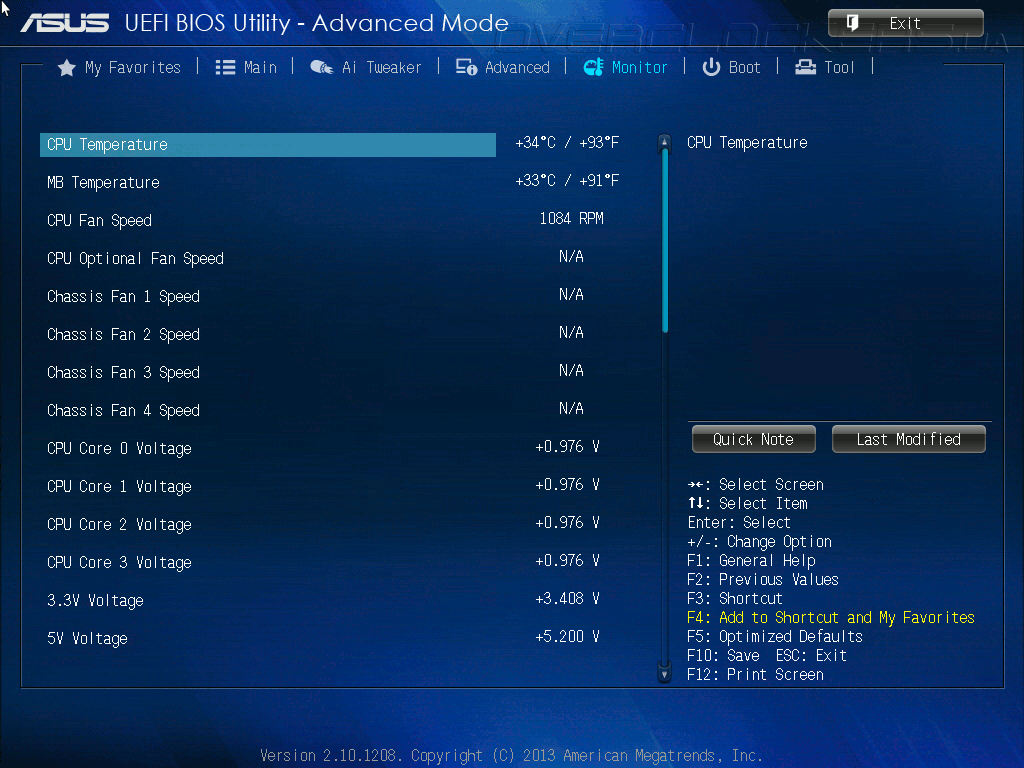

Перейдём ко вкладке Monitor. Размещенной здесь информации настолько много, что она с трудом умещается на три экрана.

UEFI Setup ASUS Z87-Plus

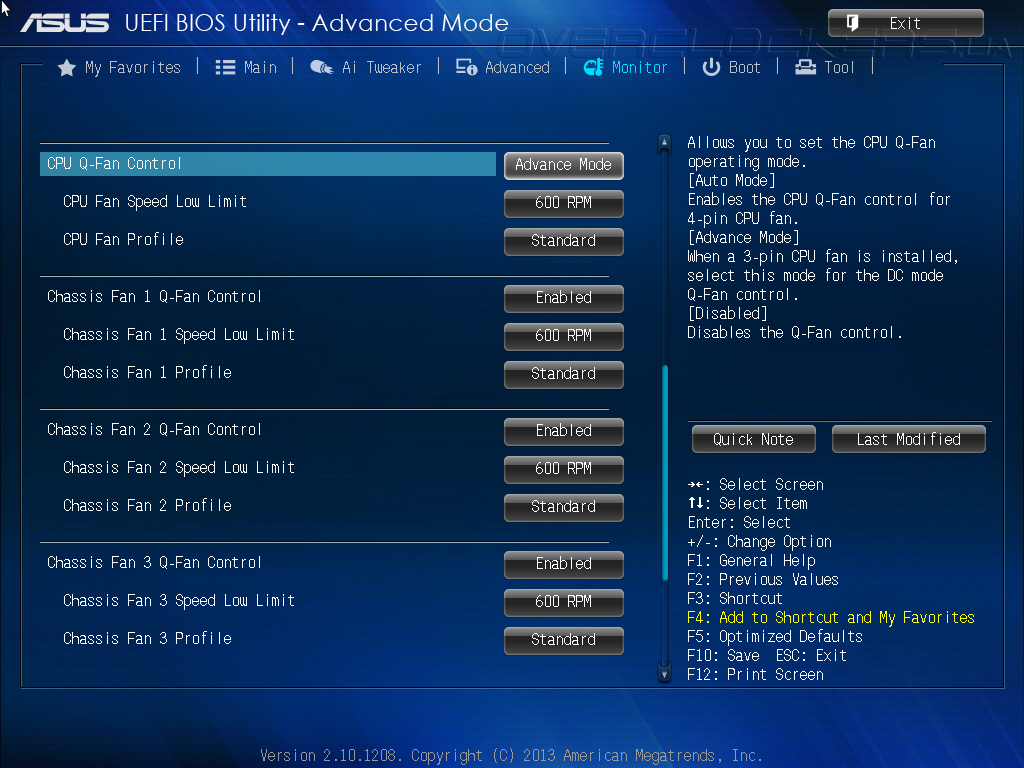

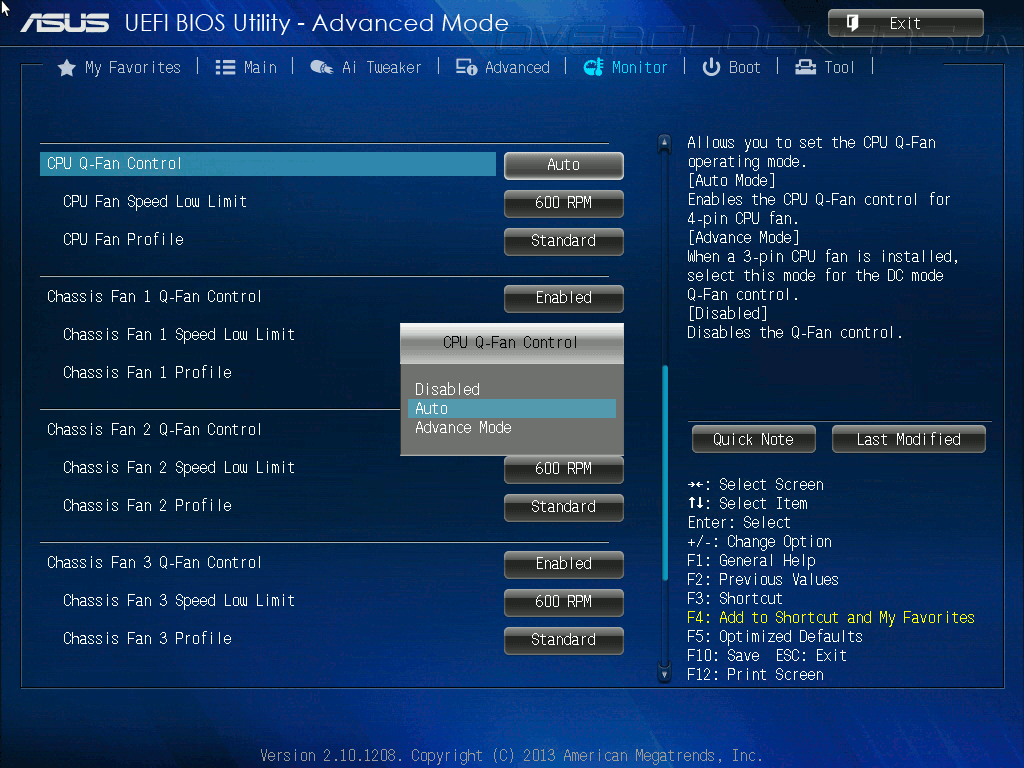

Подключаемый к процессорному разъему вентилятор может быть обоих видов (трёх- либо четырёхконтактым). Все остальные (четверо корпусных) должны быть только четырёхконтактного исполнения, потому как для трёхконтактных вентиляторов хоть и можно добиться понижения оборотов, оно выйдет минимальным.

UEFI Setup ASUS Z87-Plus

UEFI Setup ASUS Z87-Plus

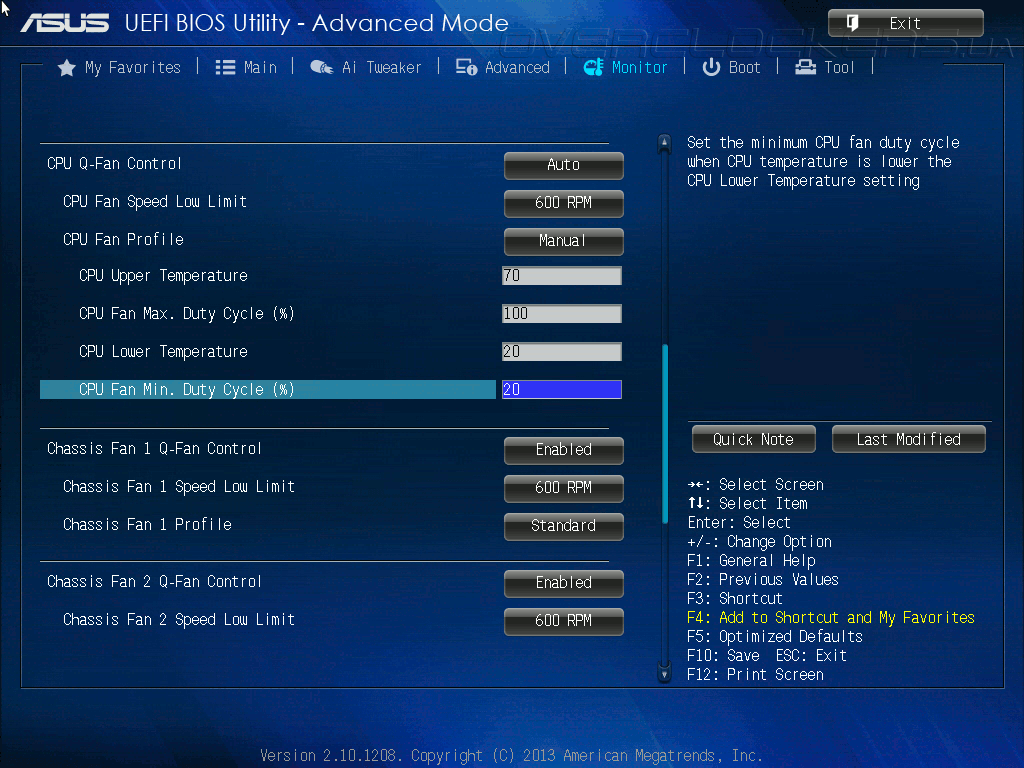

Принцип задания алгоритма для всех охладителей идентичен, различия лишь в минимально возможных значениях в процентном эквиваленте для корпусных (60%) и процессорного (20%) вентиляторов. А ещё минимальное значение температуры процессора для режима Manual в случае Chassis Fans заморожено на отметке 40 градусов (очевидно, по шкале Цельсия).

UEFI Setup ASUS Z87-Plus

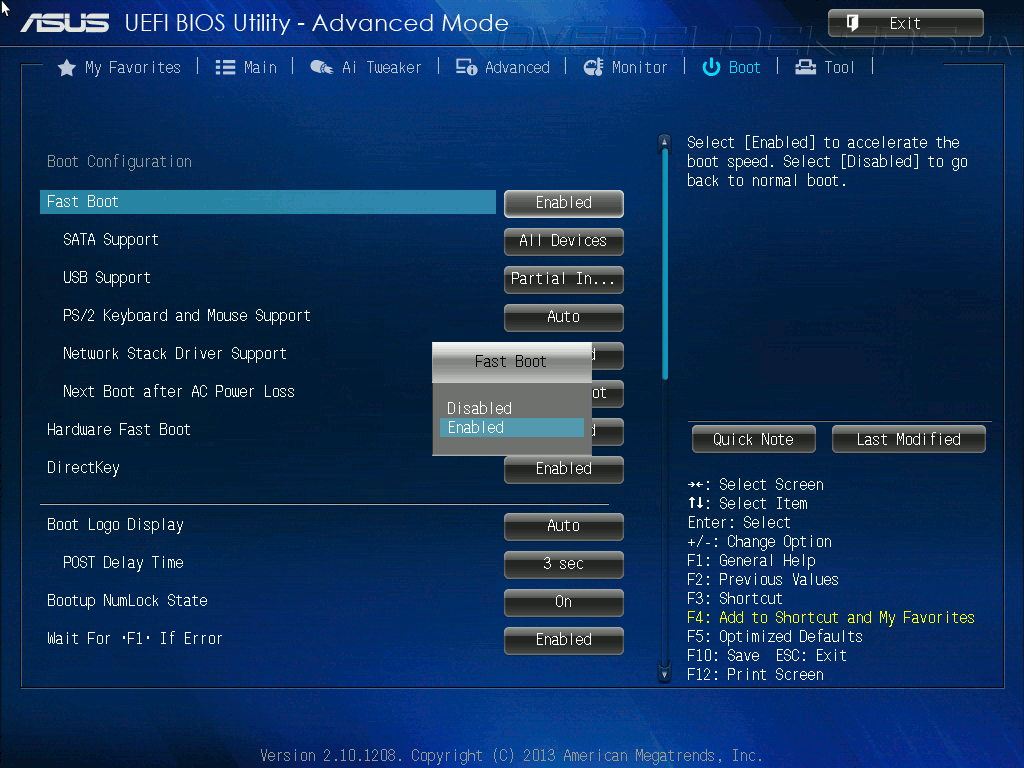

Перейдём ко следующему разделу — Boot. Ничего необычного здесь найти не удалось.

UEFI Setup ASUS Z87-Plus

UEFI Setup ASUS Z87-Plus

Compatibility Support Module по умолчанию активирован.

UEFI Setup ASUS Z87-Plus

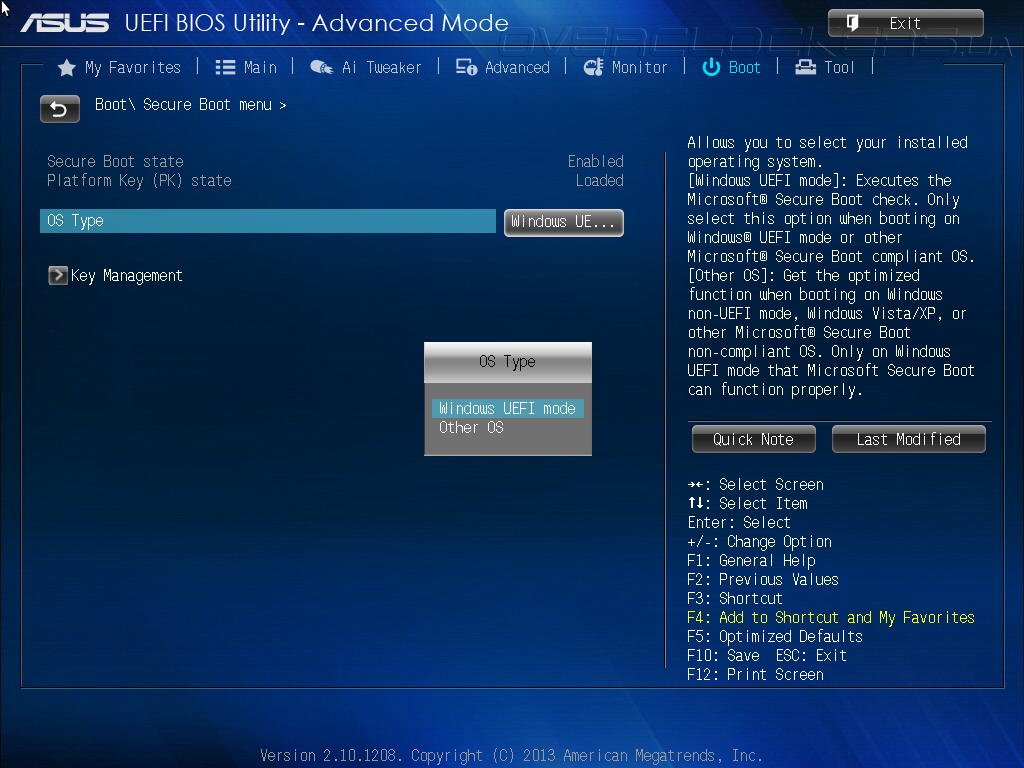

От услуг UEFI-загрузчика также есть возможность отказаться. Здесь же находится пункт Key Management, наличие которого обусловлено распаянным на плате TPM-гнездом.

UEFI Setup ASUS Z87-Plus

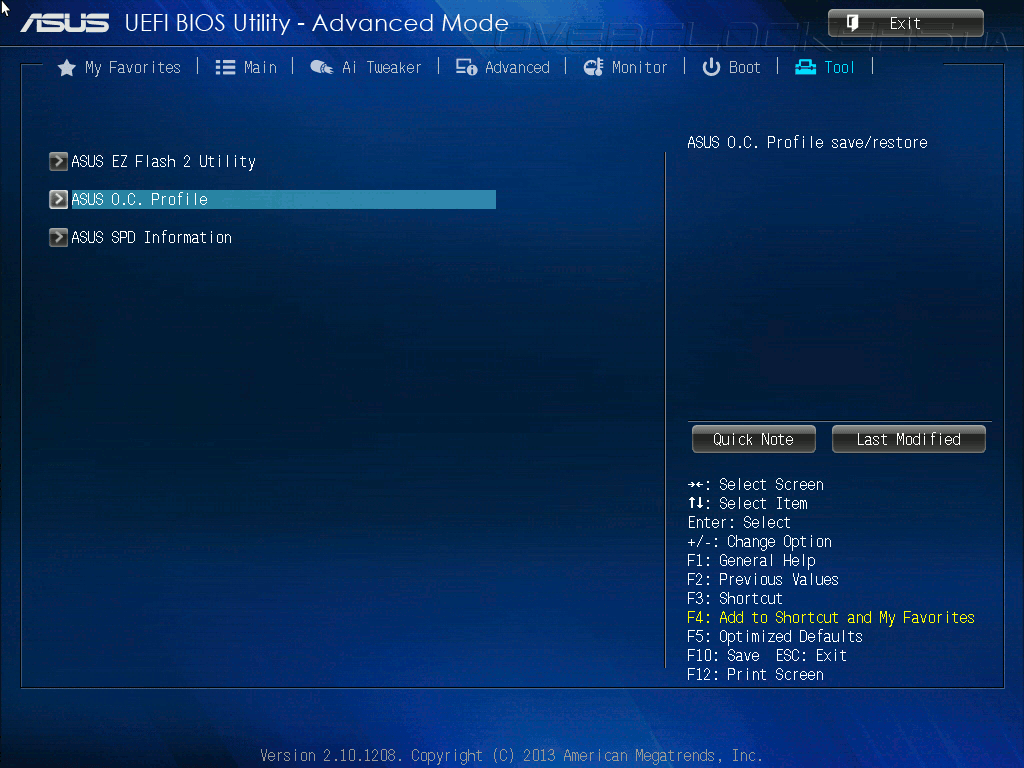

В завершающем меню предоставлена возможность сохранить текущую конфигурацию в один из восьми слотов; при этом ей можно присвоить желаемую метку. Если восьми слотов окажется мало — можно привлечь «флэшку».

UEFI Setup ASUS Z87-Plus

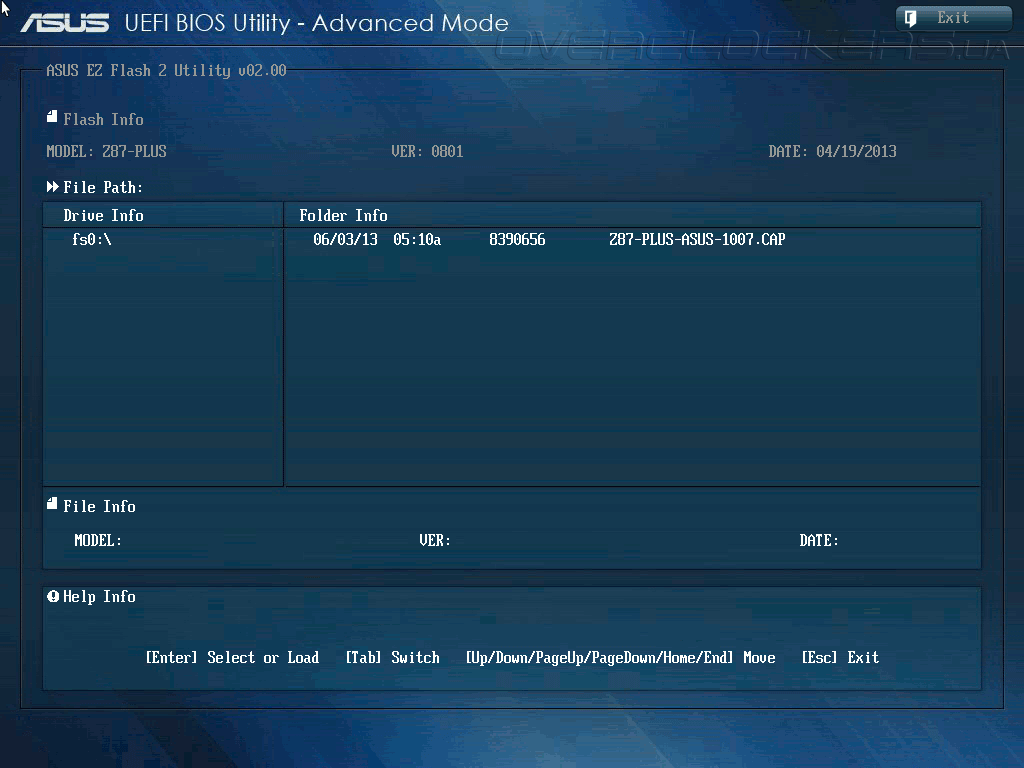

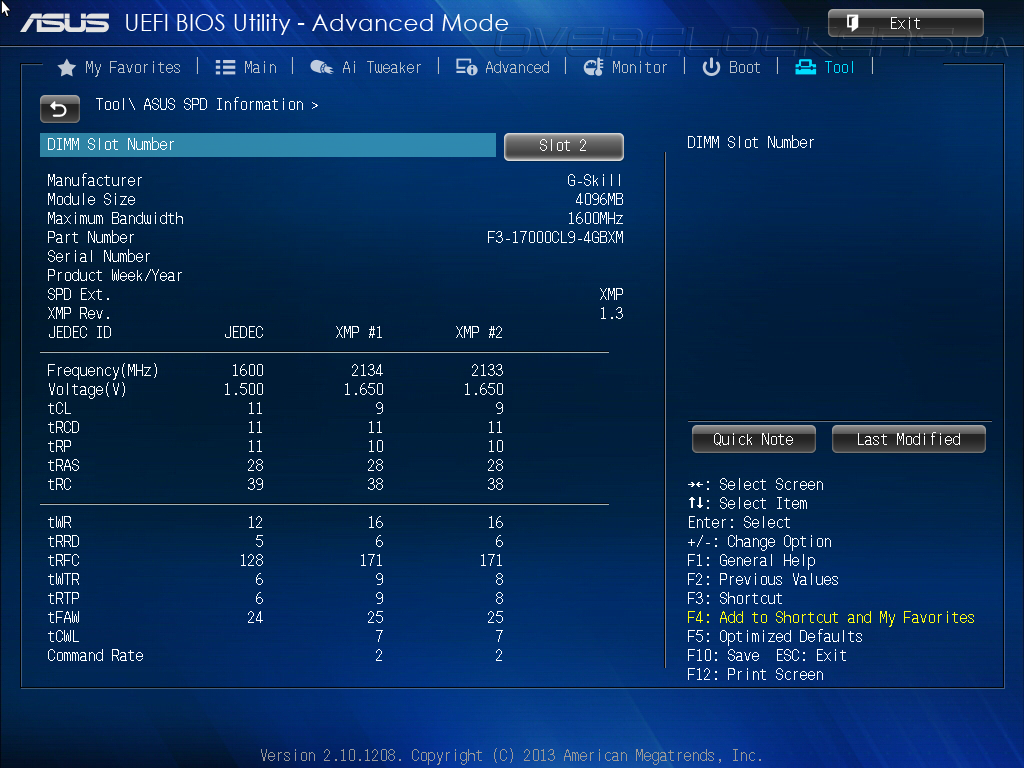

Кроме этого, здесь можно изучить содержимое SPD и обновить прошивку, чем мы и занимались в самом начале знакомства с Z87-Plus.

UEFI Setup ASUS Z87-Plus

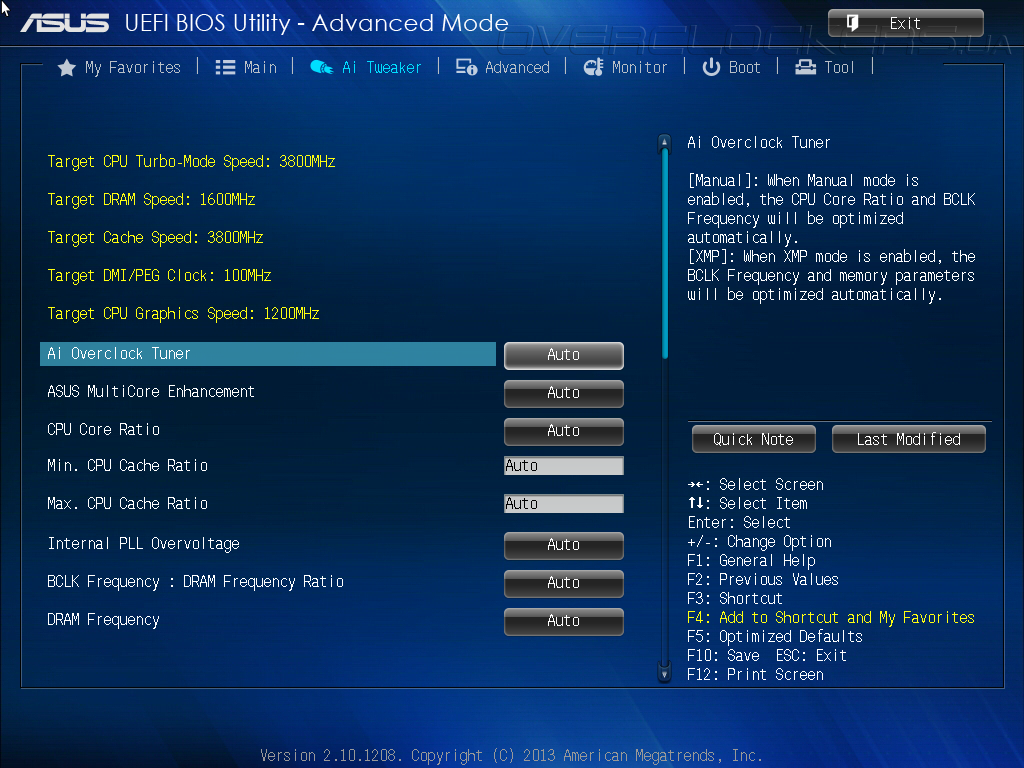

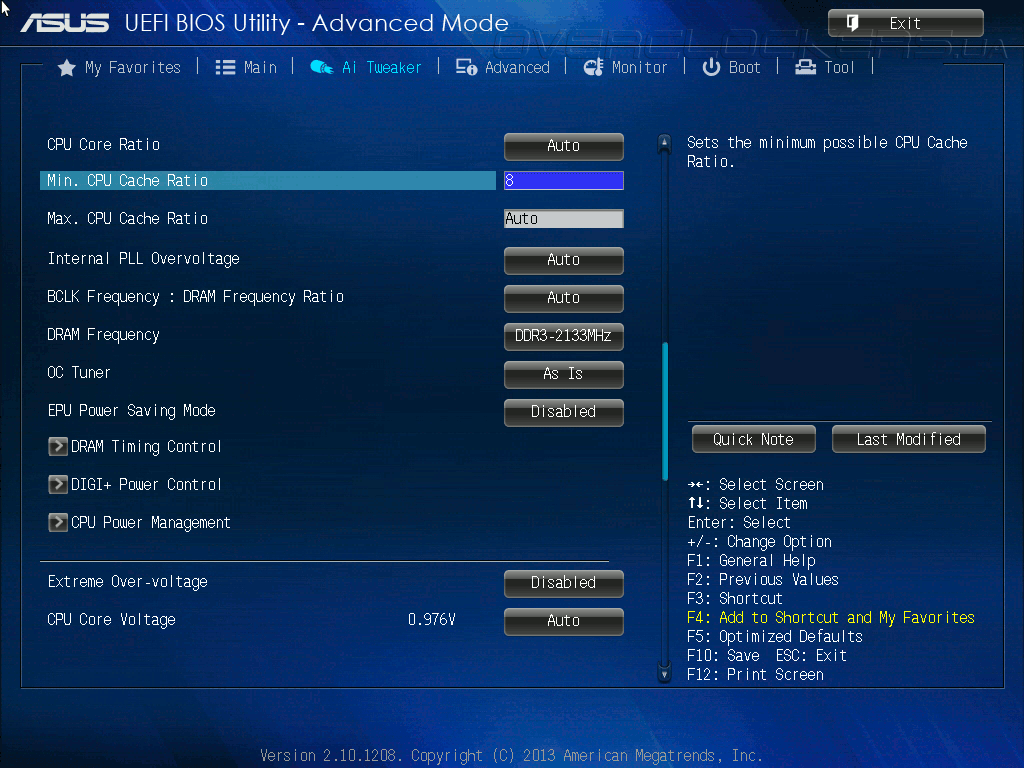

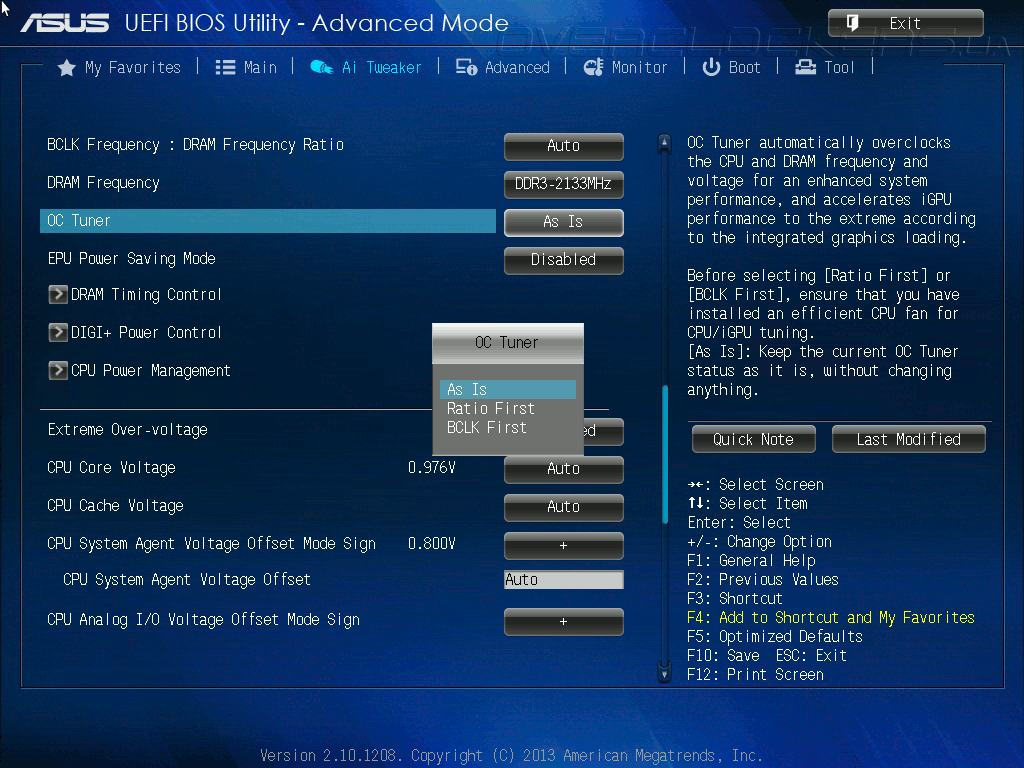

После рассмотрения всего второстепенного приступим к главному блюду — меню AI Tweaker. Насыщенность раздела очень большая. Настолько, что поначалу в нём можно даже заблудиться, малая площадь, отведенная под активные элементы только этому способствует.

UEFI Setup ASUS Z87-Plus

UEFI Setup ASUS Z87-Plus

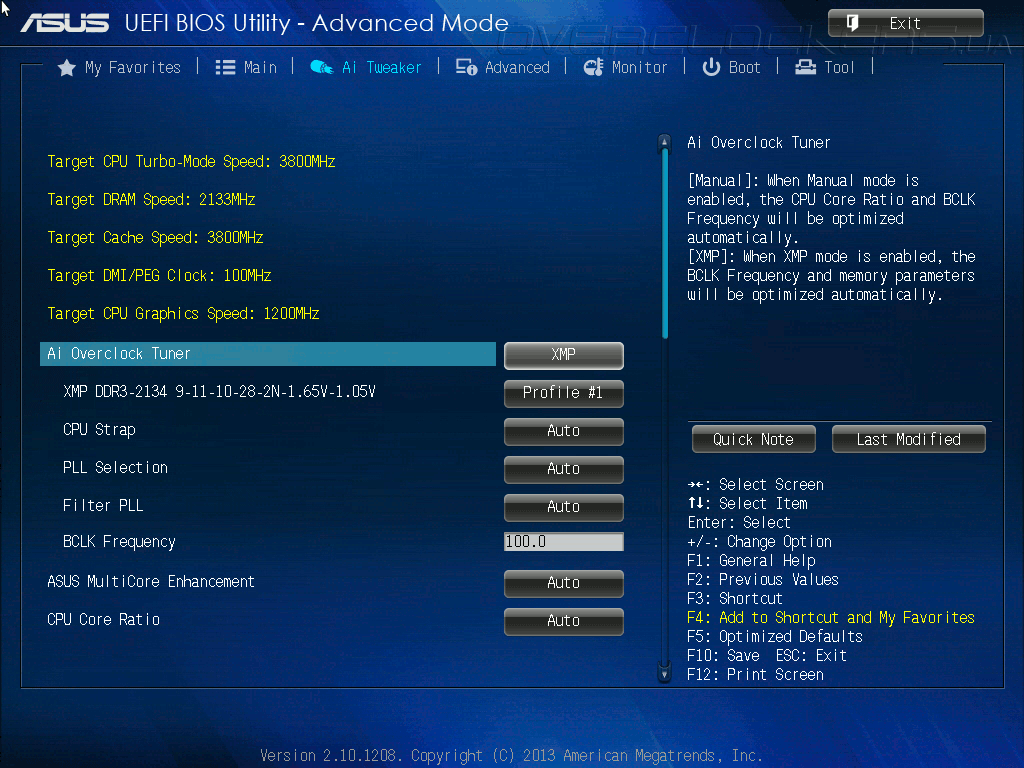

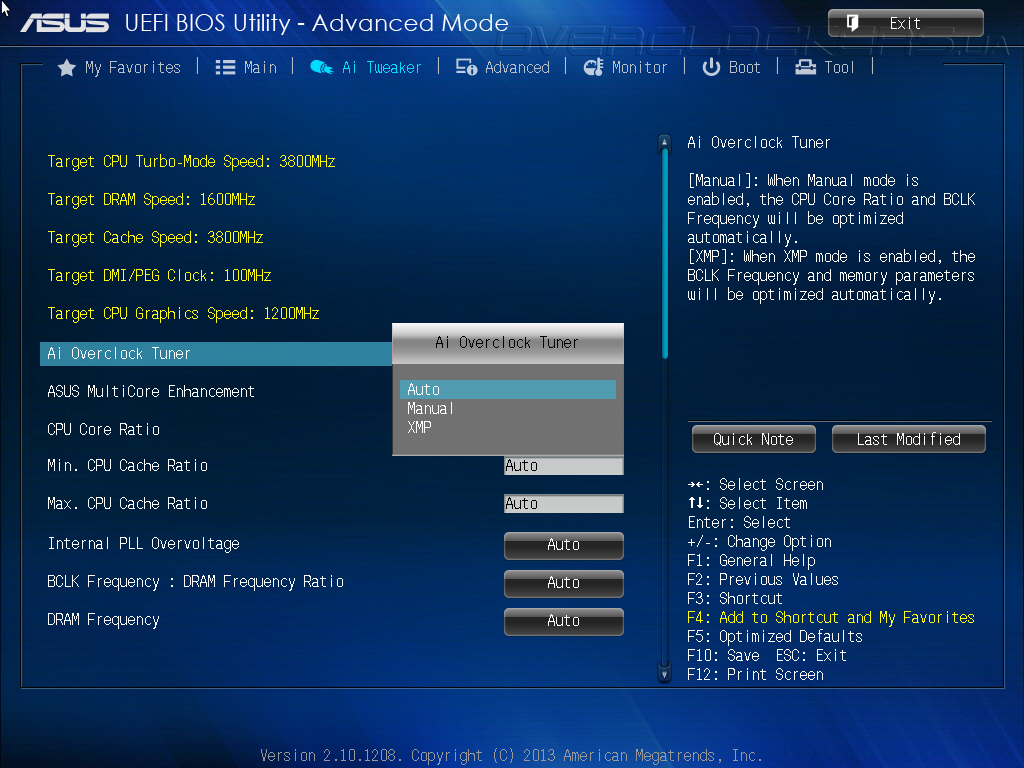

Для доступа ко всем параметрам необходимо форсировать режим Manual, или же выбрать XMP, тогда с настройкой памяти плата справится сама.

UEFI Setup ASUS Z87-Plus

UEFI Setup ASUS Z87-Plus

Помимо появления возможности выбора XMP-профиля никаких иных различий между этими режимами нет.

UEFI Setup ASUS Z87-Plus

По-сути, весь комплект базовых параметров повторяет таковой у рассмотренной ранее Sabertooth Z87.

UEFI Setup ASUS Z87-Plus

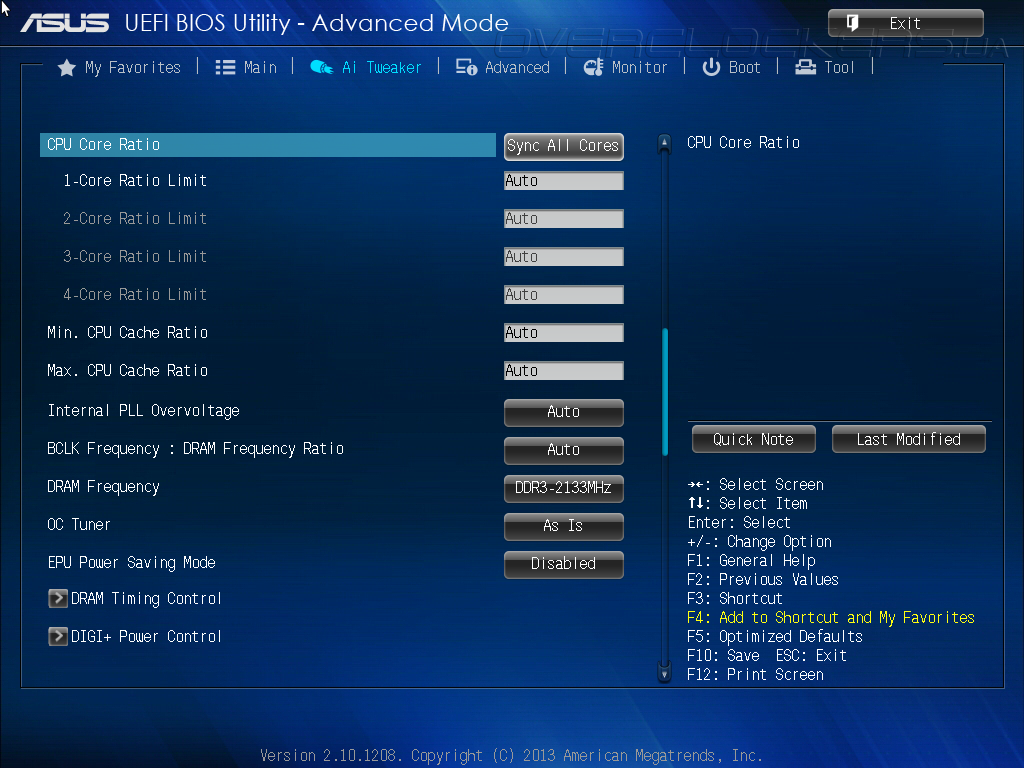

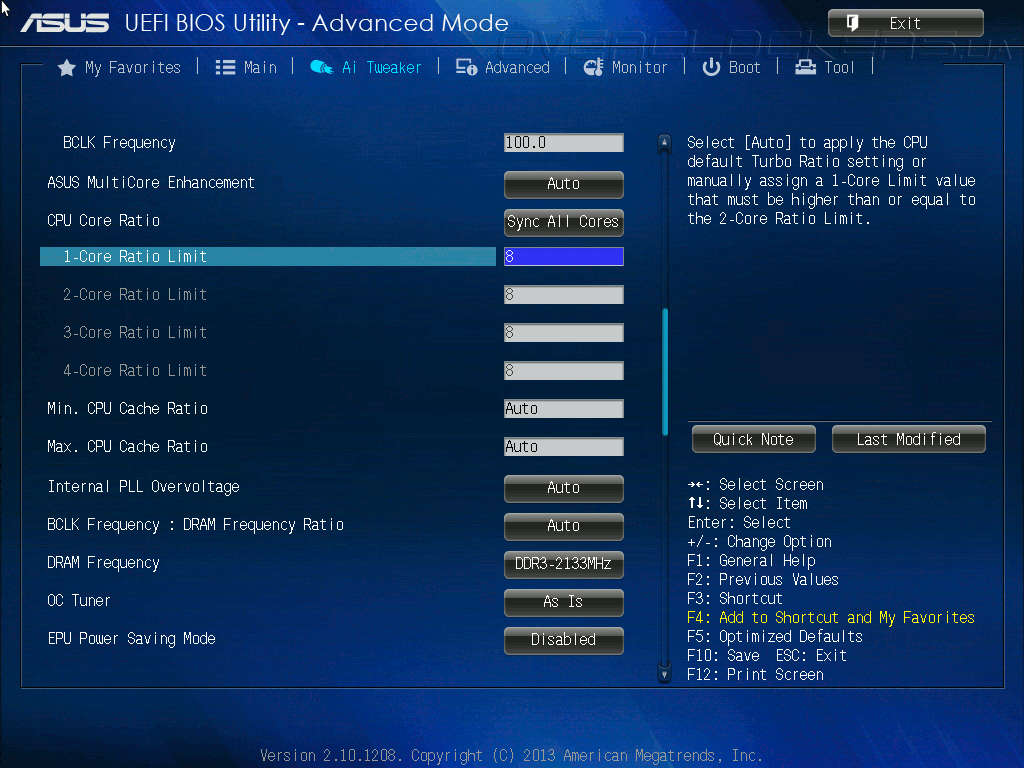

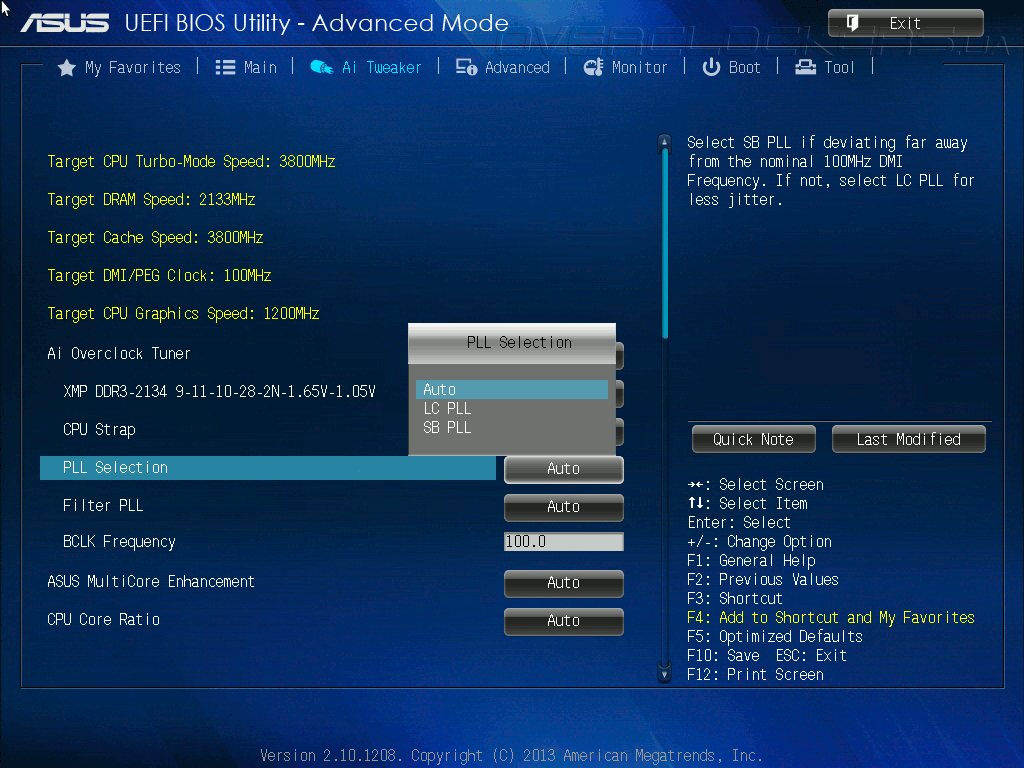

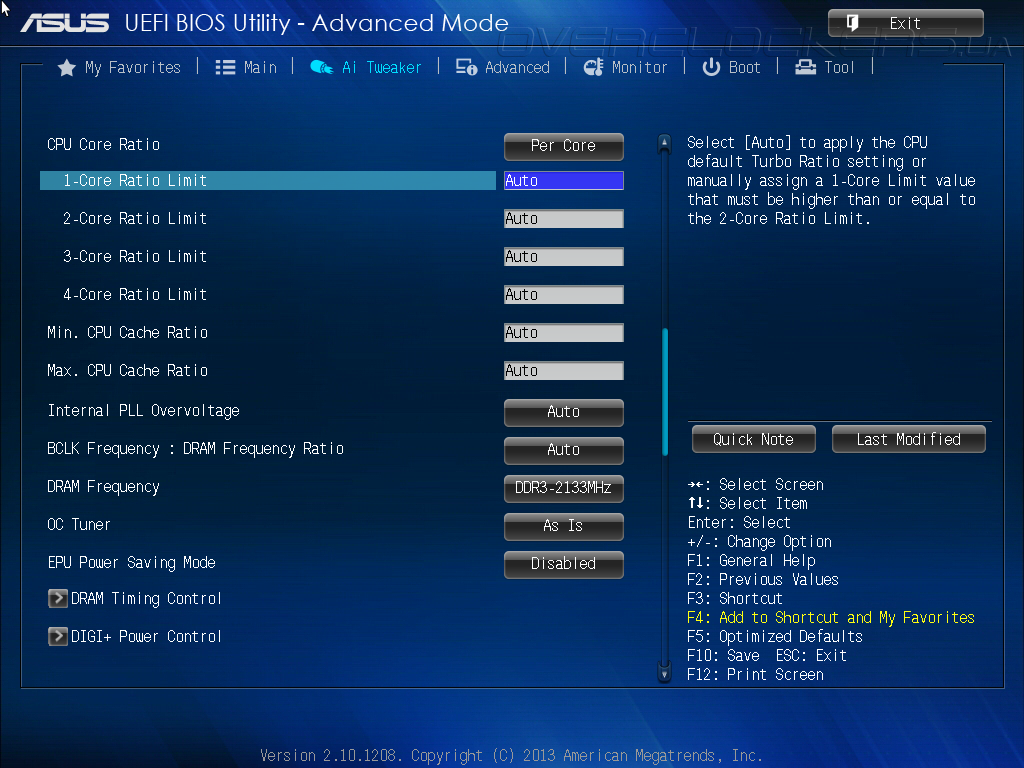

Реализация разгона на этой материнской плате сводится к расширенной настройке технологии Turbo Boost. Можно выставить на своё усмотрение либо единый множитель для всех режимов, либо попытать счастья с бóльшим множителем для нагрузки, которая не будет требовать ресурсов всех ядер.

UEFI Setup ASUS Z87-Plus

UEFI Setup ASUS Z87-Plus

ASUS AI Suite 3

Схожий принцип управления частотой у Uncore-части процессора. Максимальный множитель — 80.

UEFI Setup ASUS Z87-Plus

Количество частотных режимов работы памяти весьма велико.

UEFI Setup ASUS Z87-Plus

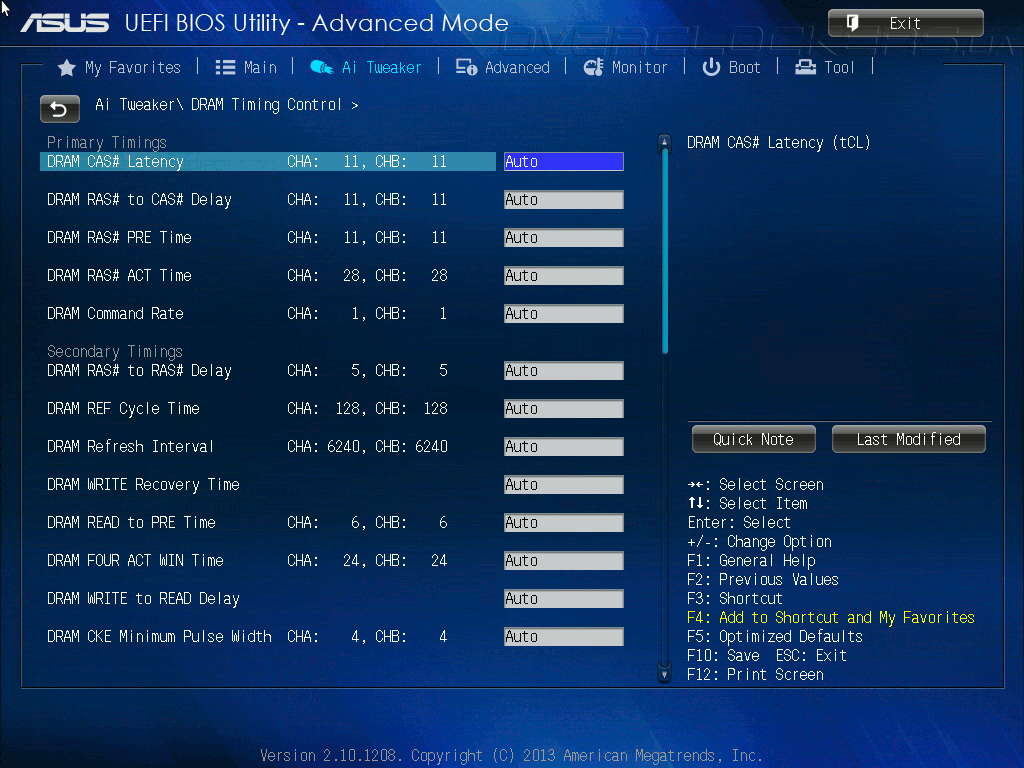

Меню для изменения конфигурации задержек также очень большое. Что интересно, можно отключить «ненужные» слоты.

UEFI Setup ASUS Z87-Plus

UEFI Setup ASUS Z87-Plus

Замыкают основные функции два параметра, функциональность которых продублирована на самой плате в виде переключателей режимов работы (модули TPU и EPU).

UEFI Setup ASUS Z87-Plus

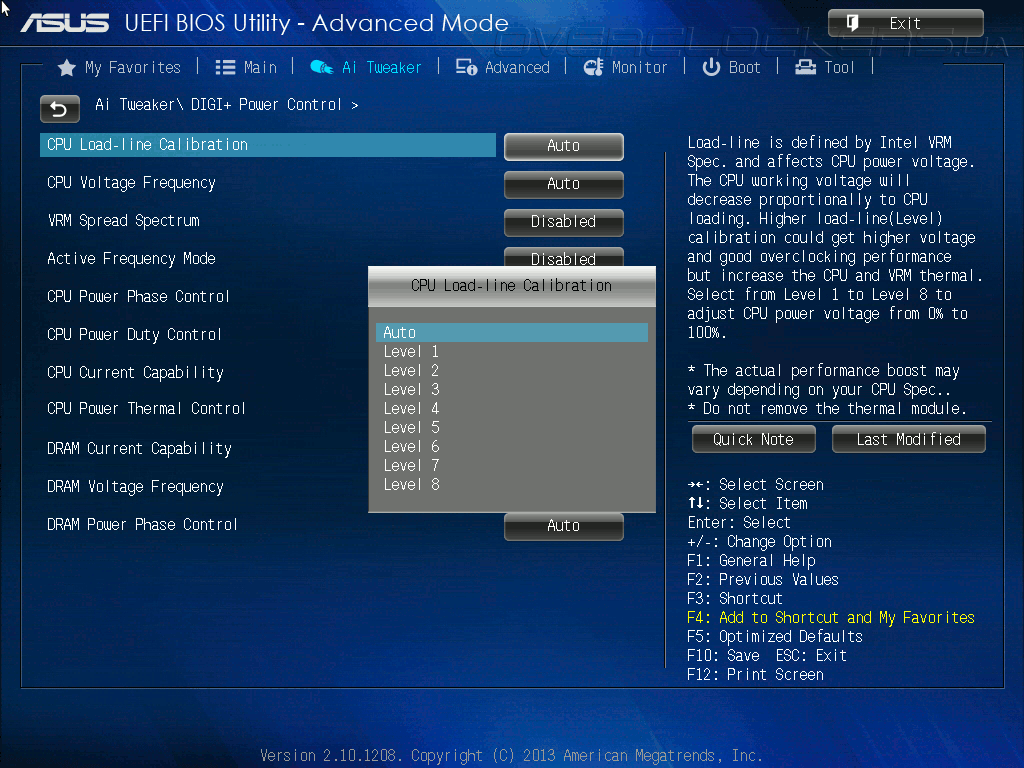

Стоит упомянуть подменю еще одного «интеллектуального процессора» от ASUS — DIGI+. Здесь расположились инструменты по влиянию на работу процессорного преобразователя напряжения и такового для оперативной памяти. Настроек очень много.

UEFI Setup ASUS Z87-Plus

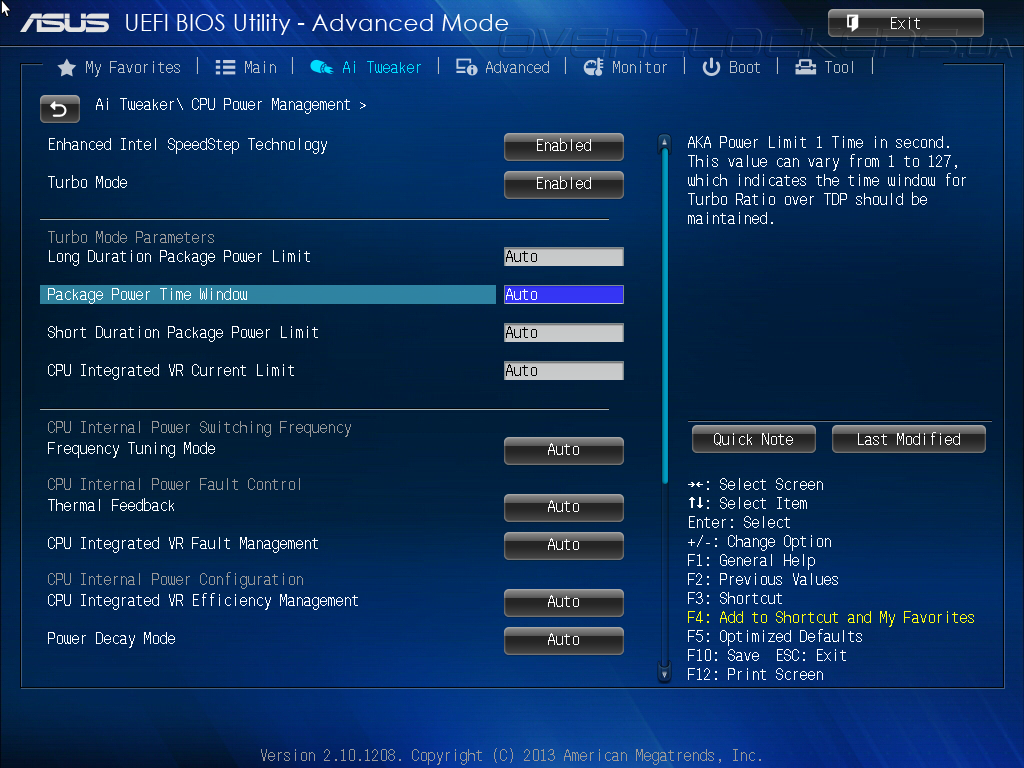

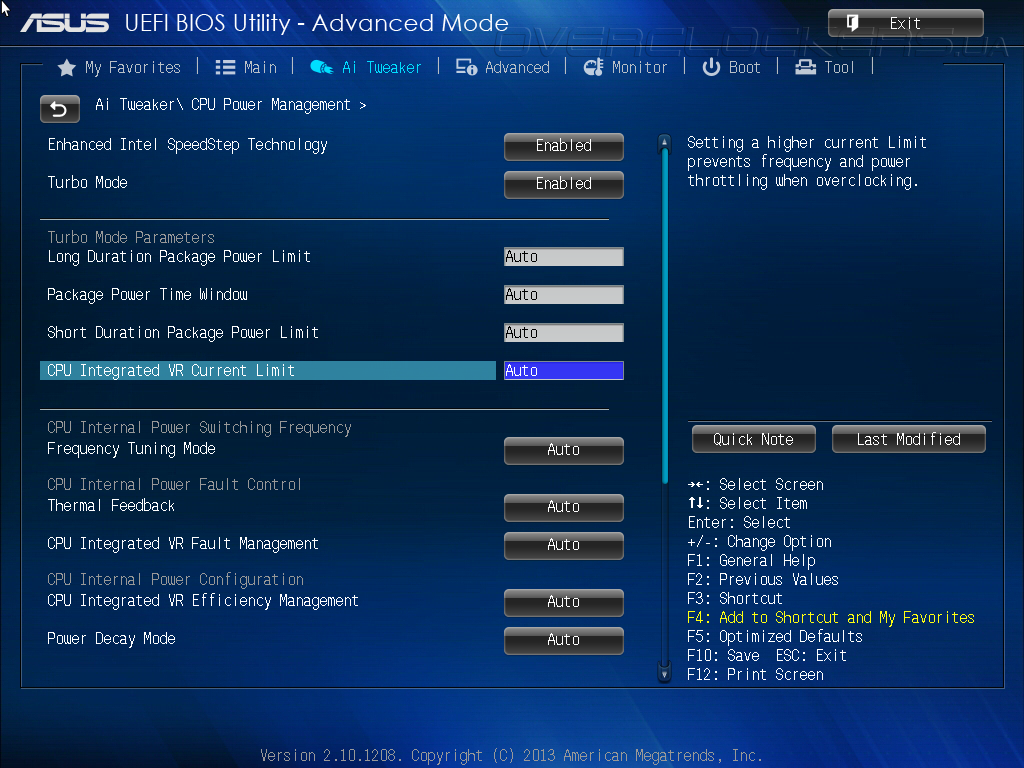

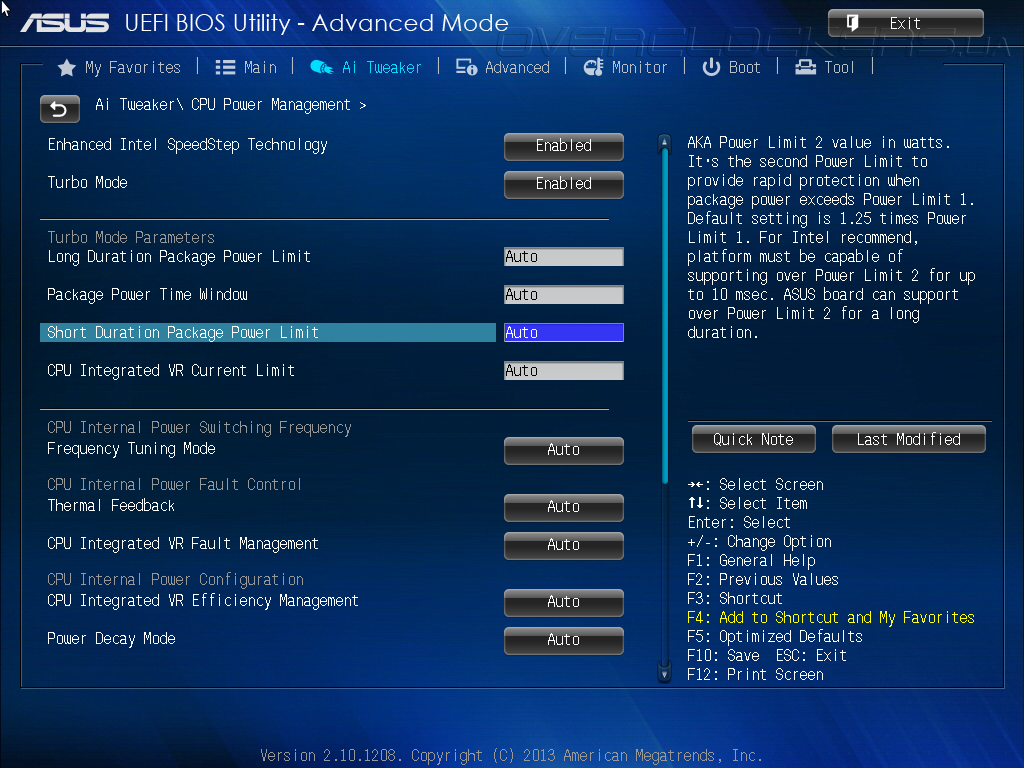

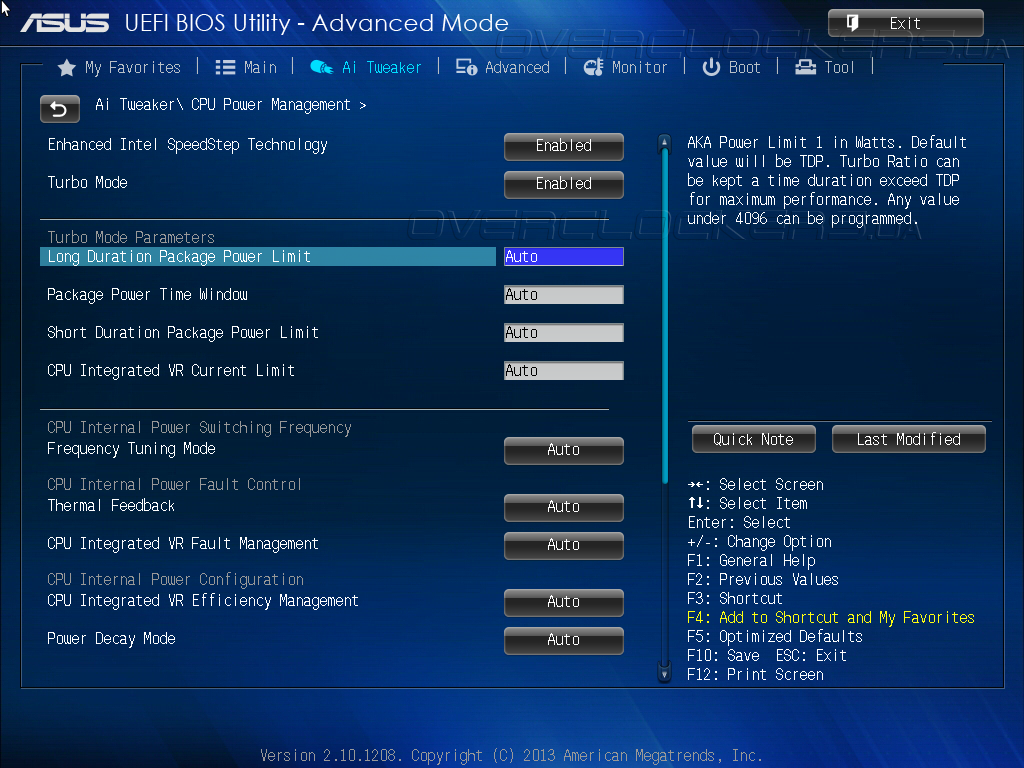

Интересен следующий раздел — CPU Power Manager.

UEFI Setup ASUS Z87-Plus

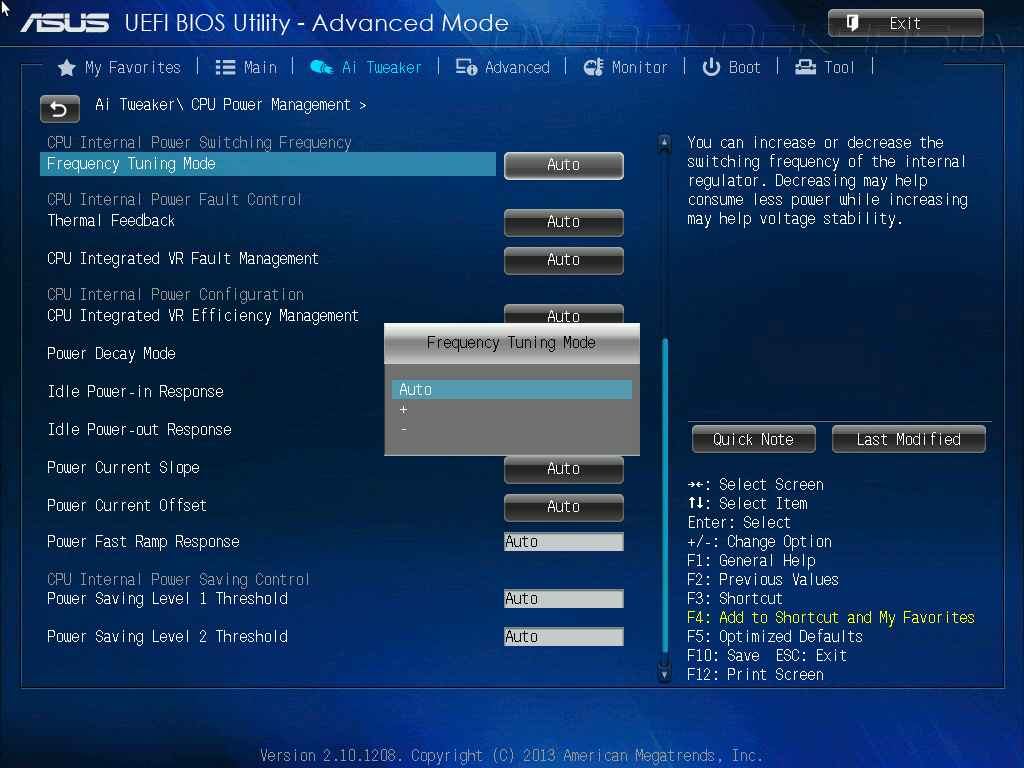

Нечто подобное мы уже рассматривали в разделе главного меню — Advanced. Но здесь находятся настройки того самого преобразователя напряжения, расположенного на одном кристалле вместе с ЦП. Вынесем их по отдельности, обращайте внимание на справочное поле справа вверху.

UEFI Setup ASUS Z87-Plus

UEFI Setup ASUS Z87-Plus

UEFI Setup ASUS Z87-Plus

UEFI Setup ASUS Z87-Plus

Вообще параметров превеликое множество, но все они обладают размытыми описаниями и значениями с полем «авто». При выключении Turbo Boost некоторая их часть скрывается.

UEFI Setup ASUS Z87-Plus

UEFI Setup ASUS Z87-Plus

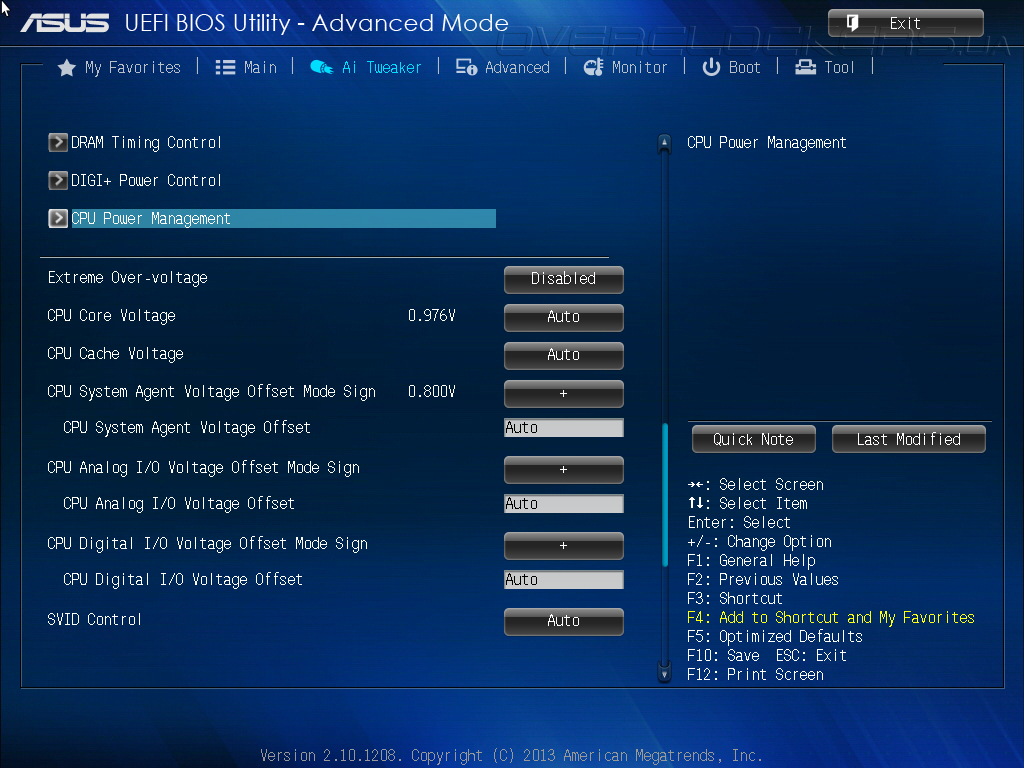

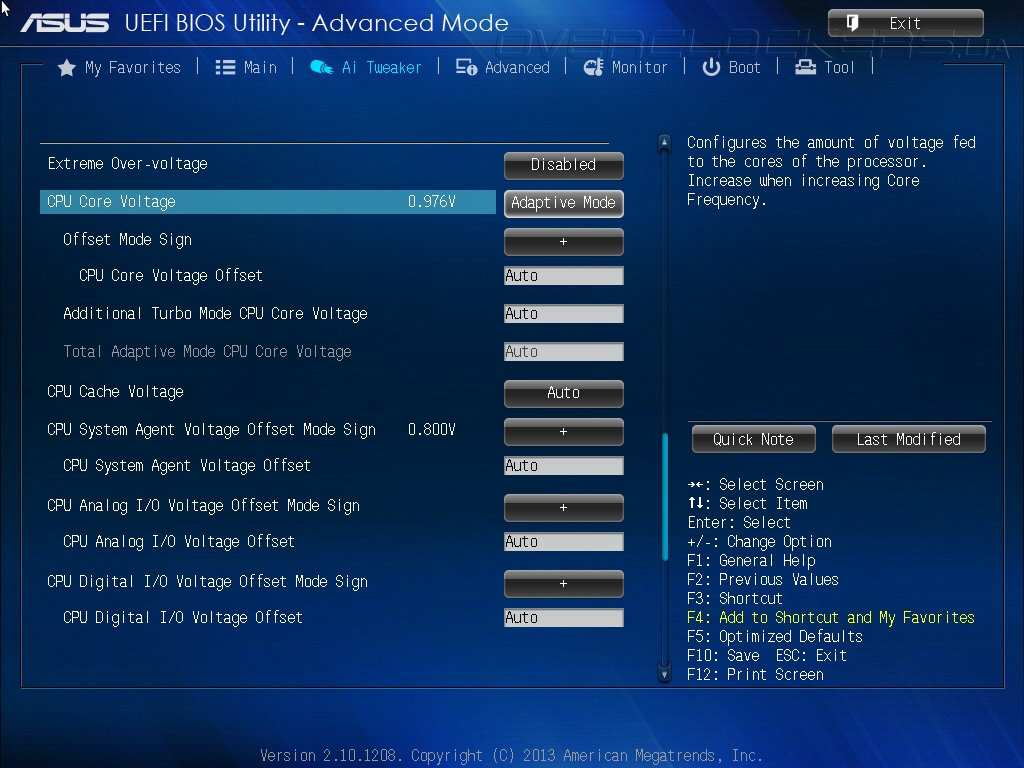

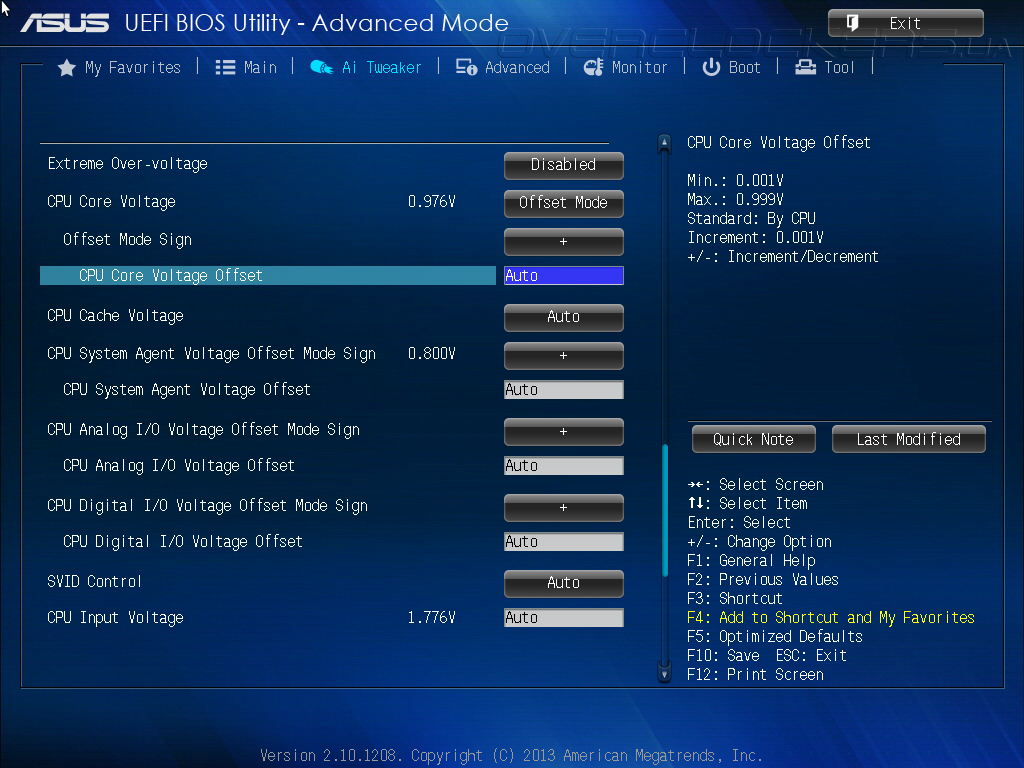

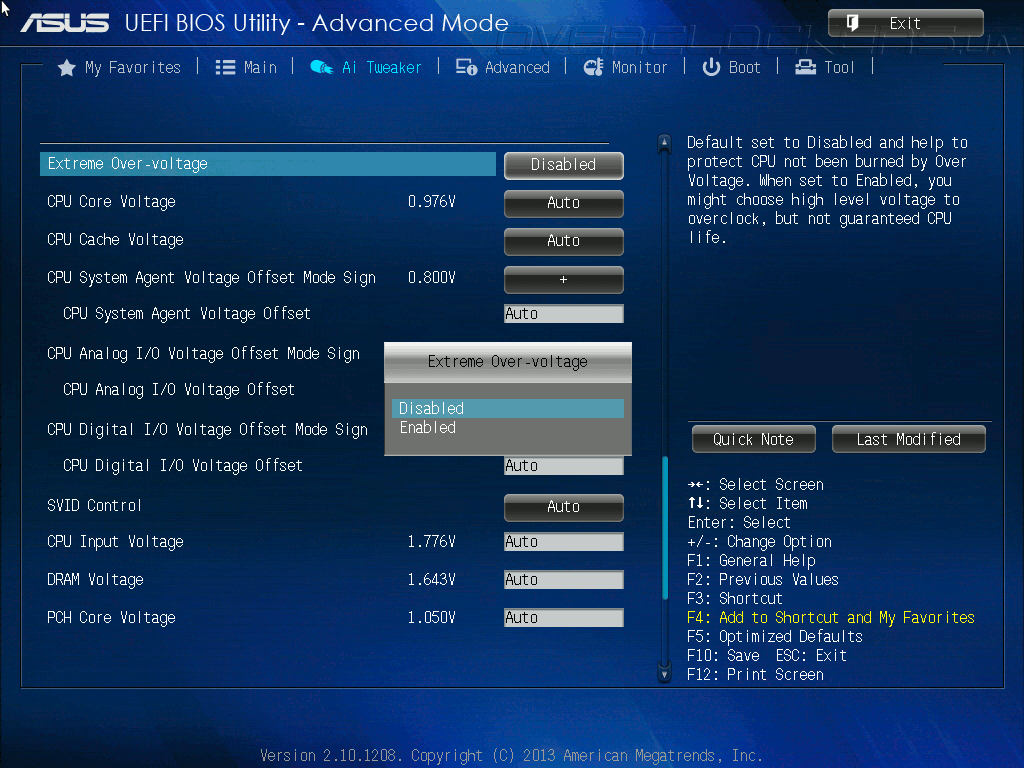

Перейдём в конец раздела AI Tweaker, где сосредоточены поля с возможностью изменения различных напряжений. Безусловно, наибольший интерес представляет напряжение ЦП. Вариантов его изменения три: указание в явном виде, метод компенсации (Offset) и новый режим — Adaptive. В нём можно указать повышенное напряжение для тех режимов, когда оно действительно нужно, а для прочих случаев, таких как банальный старт системы, поумерить пыл преобразователя.

UEFI Setup ASUS Z87-Plus

Диапазона изменений напряжения (с выключенным режимом Extreme) хватит для любых случаев.

UEFI Setup ASUS Z87-Plus

Плата очень богата возможностями, а исследованию каждого из пунктов можно посвятить отдельный цикл статей. Идея сводить в какую-либо таблицу все характеристики попросту лишена здравого смысла.

UEFI Setup ASUS Z87-Plus

Что и говорить, работа инженерами как компании ASUS, так и разработчиками Intel проделана огромная, пусть конечному потребителю от неё лучше, пока что, не стало.

Но всё ли на этом? Давайте посмотрим, что ожидает нас при работе с фирменным ПО.


Комплектное ПО

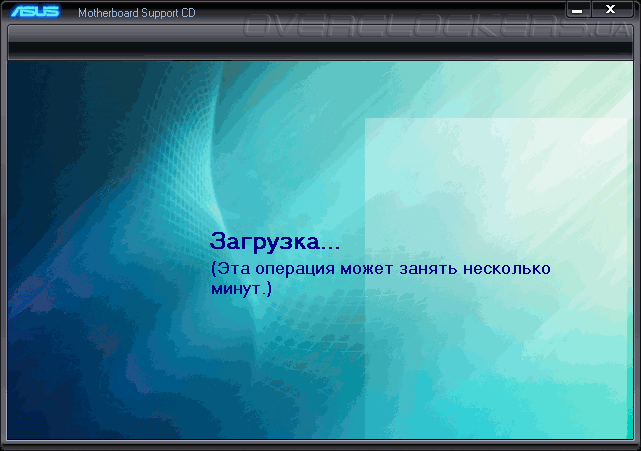

Инновационные веяния обошли стороной часть программы, которые относятся к диску поддержки — здесь всё выглядит довольно привычно.

ASUS Z87-Plus

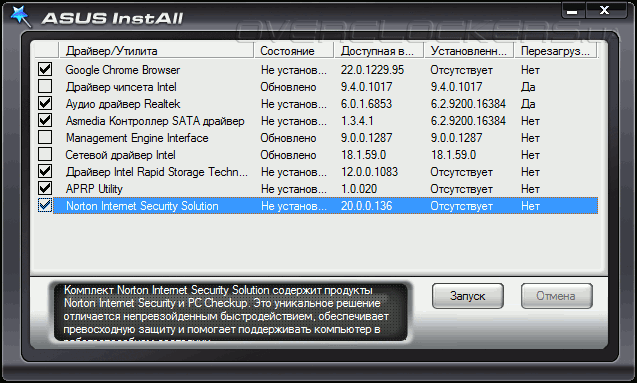

Как и прежде — нажав InstAll — видим, что под видом драйверов в систему пытаются проскочить Google Chrome и Norton IS. Впрочем, ничто не мешает нам отказаться от такого сценария.

ASUS Z87-Plus

Установка проходит в видимом режиме, а о запланированных перезагрузках предупреждают заранее.

ASUS Z87-Plus

Интересно, что на диске нехватало некотрого ПО. После полной процедуры установки Windows 8 сама нашла и установила недостающий драйвер интерфейса.

ASUS Z87-Plus

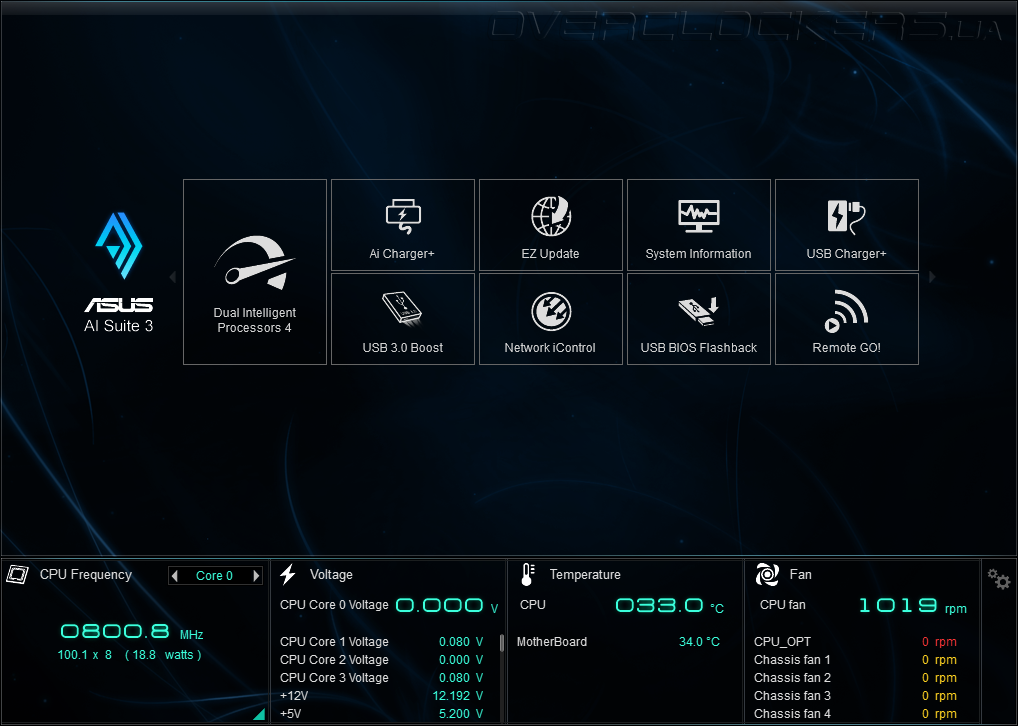

Из утилит будем рассматривать комплекс AI Suite, который успел вырасти до третьей версии.

ASUS AI Suite 3

Да, изменения очень значительны — перед нами совершенно новый продукт. Интересен также подход к реализации его функционала на разных платах производителя. В случае Sabertooth Z87 черты оформления были такими же, но детали отличались.

ASUS AI Suite 3

C информацией о системных устройствах программа справилась хорошо.

ASUS AI Suite 3

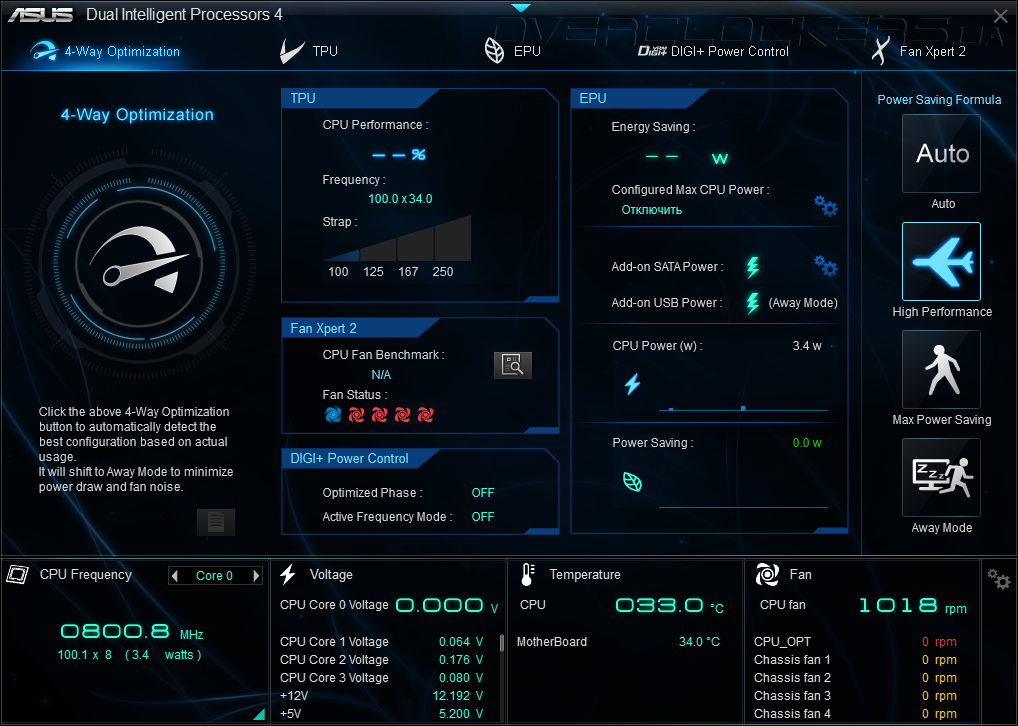

Всё самое интересное сосредоточено в пункте Dual Intelligent Processors 4. Главное окно раздела объединяет в себе наиболее значимые, с точки зрения разработчиков, крупицы информации, выбранные из каждого отдельного компонента. Общий сценарий работы системы выделен в правой части окна.

ASUS AI Suite 3

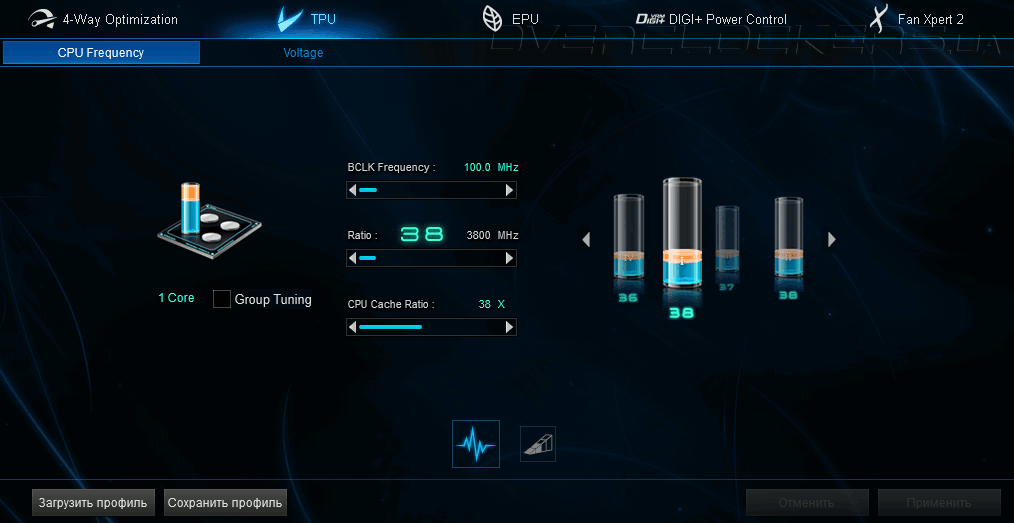

Ознакомимся с содержимым каждого из разделов, и начнем с TPU. Он предназначен для выполнения разгона и тонкой настройки работы узлов, связанные с этим процессом.

Здесь можно выставить желаемую частоту работы ЦП, его кэша, BCLK. Изменение множителей базовой (страп) выделено в отдельный пункт, поскольку это потребует дальнейшую перезагрузку системы. Корреляция напряжений также выведена в отдельный пункт.

ASUS AI Suite 3

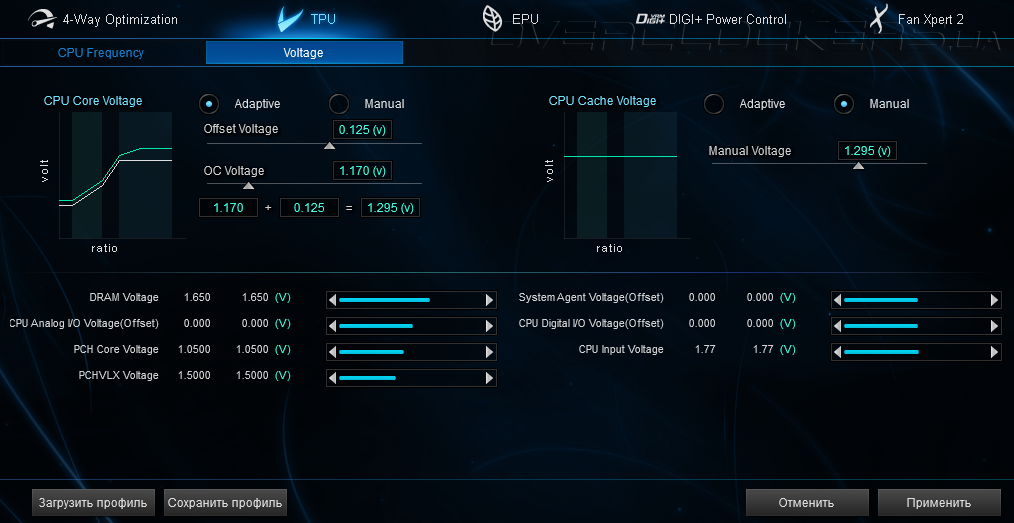

Изменять напряжение на компонентах системы нам предлагают инновационным методом Adaptive, отказаться же можно в сторону полностью ручного задания желаемого значения. Немного опережая события прокомментируем работу этого метода.

ASUS AI Suite 3

Суть его заключается в дополнительном прибавлении напряжения в необходимые моменты времени — очевидно, при максимальной нагрузке на ЦП. Схематическое изображение новообразованной кривой (зеленого оттенка) весьма красноречиво — плата сама решает, когда же именно наступит такой момент (обратите внимание на излом перед выравниванием графика кривой). Это приводит к постоянным колебаниям напряжения в моменты интенсивной нагрузки; его неожиданные «просадки» приводят к нестабильности и ошибкам в расчётах. С классическим методом Offset (доступным лишь в UEFI) всё еще хуже — напряжение колеблется в немыслимых пределах (более 0,2 В).

Большинство из инструментов, предложенных здесь, корректно функционировало, не приводя к неприятностям какого-либо рода — BSOD или зависанию системы. Объясняется это просто — внесенные изменения не привносили правок в UEFI и являются, видимо, загружаемым профилем для программного комплекса, который в свою очередь, запускается при старте ОС. Ещё пожурить разработчиков можно за отсутствие каких-либо компонентов по влиянию или хотя бы просто мониторингу частоты памяти, не говоря уже про её задержки.

Перейдём к разделам EPU и DIGI+. Здесь сосредоточено великое множество параметров, каждый из которых сопровождается грамотно локализированной справочной информацией.

ASUS AI Suite 3

ASUS AI Suite 3

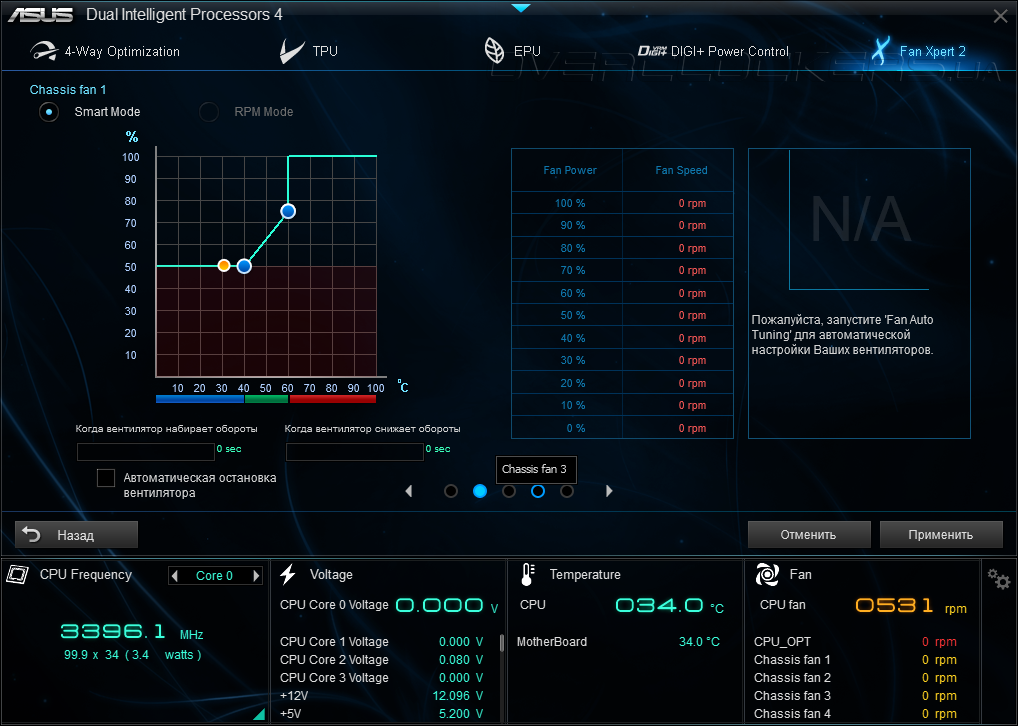

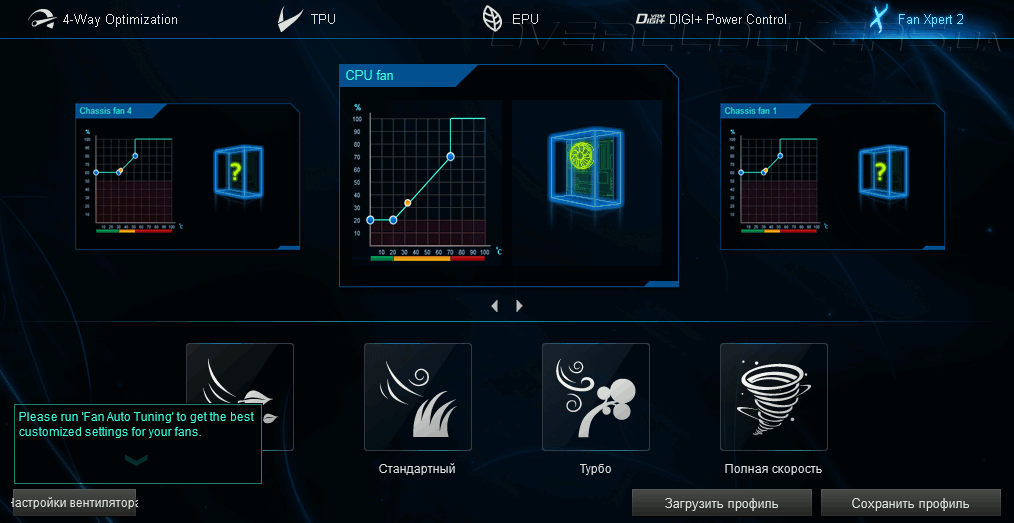

Немного подробнее остановимся на Fan Expert 2. Развитие этого программного комплекса на сегодня позволяет полностью отказаться от использования в системе реобаса. Для каждого подключенного вентилятора можно создать уникальный сценарий управления, дополнив его правильным схематическим изображением охладителя. Вся процедура проста и не требует каких-либо глубоких познаний. Первое — выбираем необходимый канал.

ASUS AI Suite 3

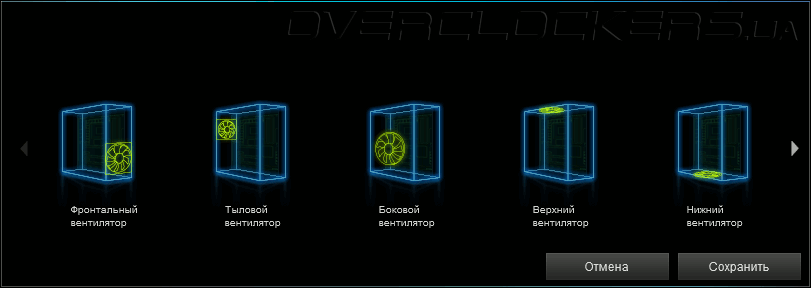

Затем присваиваем наиболее подходящую схематическую картинку.

ASUS AI Suite 3

Сохраняем изменения.

ASUS AI Suite 3

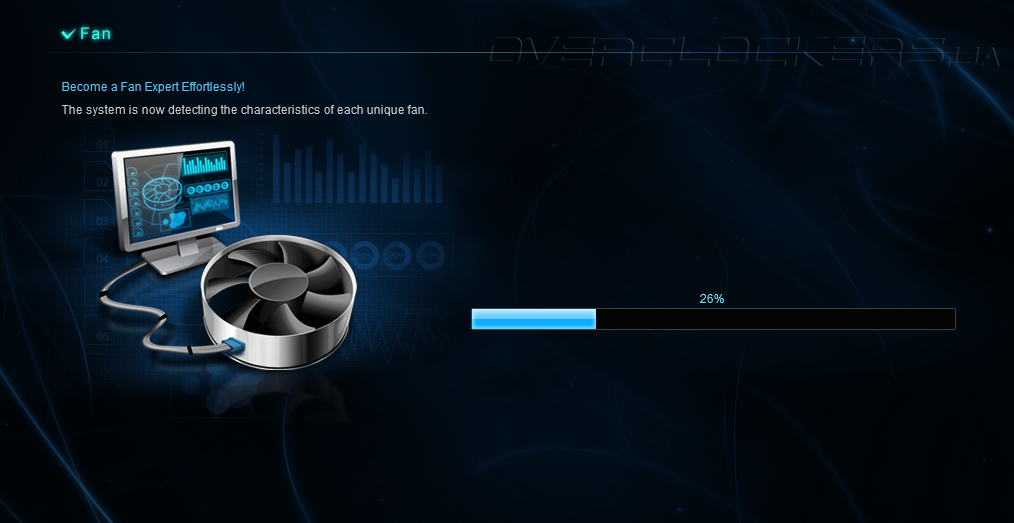

Входим в настройки и запускаем калибровку вентилятора.

ASUS AI Suite 3

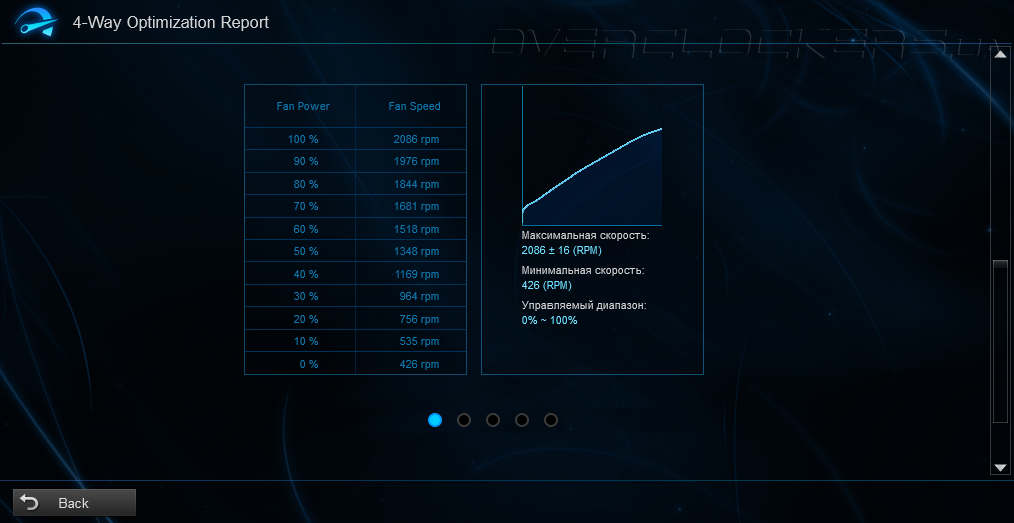

В конце получаем «паспорт» с характеристиками.

ASUS AI Suite 3

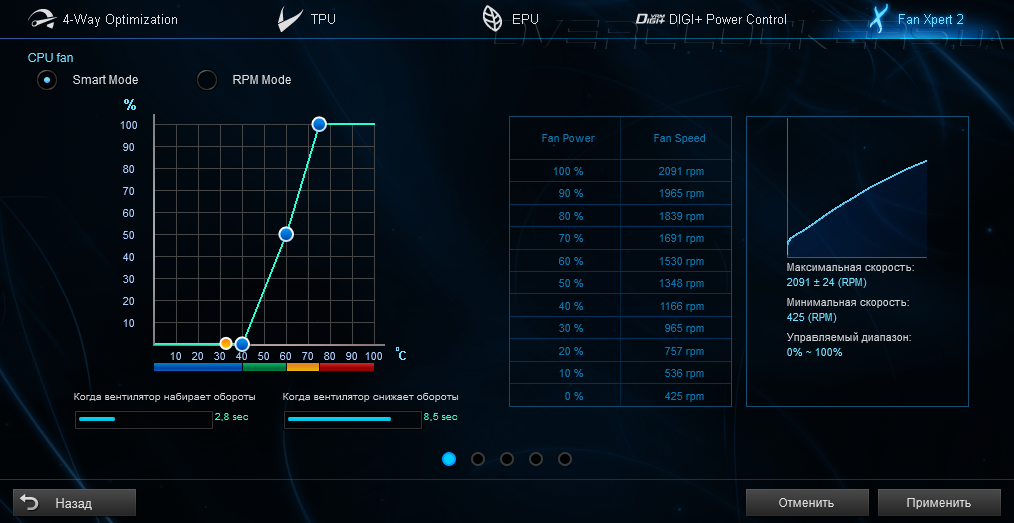

После завершения такой нехитрой процедуры плата самостоятельно составляет алгоритм работы установленного вентилятора.

ASUS AI Suite 3

Перетягивая точки можно внести коррективы в этот сценарий. Если не нравится постоянно «завывающий» вентилятор — можно переключится в более простой режим, в котором переход на максимальные обороты происходит при выставленной температуре ЦП. А до этого вентилятор будет работать на более низких, фиксированных оборотах.

ASUS AI Suite 3

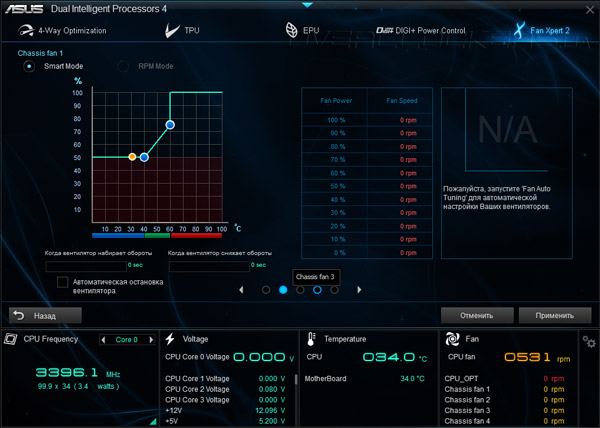

Без выполнения калибровки возможности настройки куда скромнее.

ASUS AI Suite 3

В целом, впечатления от AI Suite сложились самые положительные. Работа ведётся, и это видно. Но где же были такие решения раньше, когда они были действительно необходимы? Теперь, когда разгон сводится к двум-трём шагам, такой функционал кажется уже попросту излишним. Впрочем, новый «интеллектуальный процессор» Fan Expert заслуживает самых лестных отзывов.
В стремлении к совершенству в неидеальном мире!
