Обзор и тестирование видеокарты Palit GTX 760 JetStream

Недавно представленная видеокарта GeForce GTX 760 имеет все шансы стать самой востребованной в своей ценовой категории. Тем более, что все партнеры NVIDIA постарались отметиться запуском нестандартных моделей с заводским разгоном и улучшенным охлаждением. Найти референсную версию GeForce GTX 760 в продаже может оказаться проблематичным, зато выбор нереференсных моделей велик. На страницах нашего сайта мы уже рассмотрели топовую модификацию GeForce GTX 760 от MSI. Теперь посмотрим, что предлагает Palit. На данный момент компанией выпускается две карты GeForce GTX 760 — стандартная версия референсного дизайна и JetStream (NE5X760H1042-1042J) с повышенными рабочими частотами. Последнюю мы и рассмотрим.


Palit GTX 760 JetStream

Поставляется карта в большой коробке традиционного для линейки JetStream дизайна.

Palit GTX 760 JetStream

Боковая панель откидная. На развороте описаны технические особенности данного продукта. Имеется прозрачно окошко, через которое видно кулер.

Palit GTX 760 JetStream

Комплект поставки следующий:
  • переходник DVI/D-Sub;
  • переходник DVI/HDMI;
  • переходники питания с двух Molex на PCI-E 6 pin;
  • диск с программным обеспечением;
  • инструкция.
По общей двухвентиляторной компоновке видеокарта напоминает своих ближайших родственников прошлого поколения — Palit GTX 670 JetStream и GTX 660 Ti JetStream. Но от черно-золотистого сочетания цветов отказались в пользу красно-золотистого. Выглядит очень ярко и броско.

Palit GTX 760 JetStream

На центральную часть нанесен большой иероглиф и логотипы компании. Разъемы питания расположены близко к центру видеокарты, что явилось следствием использования короткой платы.

Palit GTX 760 JetStream

За исключением кардинальной смены цвета других изменений во внешнем дизайне не произошло и форма пластикового кожуха ничем не отличается от формы упомянутых выше JetStream шестисотой серии.

Palit GTX 760 JetStream

Короткая плата оснащается дополнительным металлическим поддоном с прорезями. Стоит отметить наличие гарантийной пломбы на одном из винтов, которыми прикручен кулер.

Palit GTX 760 JetStream

Демонтаж системы охлаждения чреват потерей гарантии. Такая наклейка есть и на Palit GTX 780 JetStream, но у старшей карты кожух крепится отдельно на защелки и легко снимается без полного разбора всей конструкции, что позволяет производить чистку от пыли. В данном случае кожух прикручивается к радиатору, поэтому о легкой чистке можно забыть.

Palit GTX 760 JetStream

В конструкции радиатора используется три медные тепловые трубки, пронизывающие массив тонких алюминиевых пластин. Контакт с поверхностью графического кристалла осуществляется через массивное анодированное основание.

Palit GTX 760 JetStream

Радиатор почти полностью идентичен таковому у GeForce GTX 660 Ti.

Palit GTX 760 JetStream

Для обдува используются два вентилятора Apistek GA92S2H диаметром 92 мм с лопастями особой изогнутой формы из прозрачного пластика.

Palit GTX 760 JetStream

Компоненты узла питания имеют отдельный ребристый радиатор. Металлический поддон, удлиняясь, превращается в ребро жесткости, которое тянется вдоль платы, но не является частью какого-либо радиатора. Микросхемы памяти открыты, но это не проблема — два больших вентилятора отлично охладят их и без радиатора.

Palit GTX 760 JetStream

Длина платы около 17 сантиметров при общей длине видеокарты 24,5 сантиметра. Полная копия Palit GTX 660 Ti JetStream. Реализована четырехфазная система питания GPU, память запитана от двухфазного стабилизатора. Собственно, GeForce GTX 760 эталонного дизайна предлагает все то же самое. Palit отличается использованием микросхем DrMOS и применением других дросселей.

Palit GTX 760 JetStream

Процессор GK104-225-A2 имеет два отключенных блока SMX, но оснащается полноценной 256-битной шиной памяти.

GK104-225-A2

Два гигабайта видеопамяти набраны восемью микросхемами Hynix H5GQ2H24AFR R0C.

Hynix H5GQ2H24AFR R0C

Рекомендованные частоты для GeForce GTX 760 составляют 980/1033 МГц (базовая частота и Boost Clock) для ядра и 6008 МГц для памяти. Palit GTX 760 JetStream работает на базовой частоте 1072 МГц, эффективная частота памяти 6200 МГц.

Palit GTX 760 JetStream

Утилита GPU-Z оценила ASIC Quality в 74,4%.

Palit GTX 760 JetStream

Во время прогрева бенчмарком Crysis: Warhead при максимальном качестве в 2560x1440 температура ядра достигала 72 °C при 24 °C в помещении. Реальная частота постоянно держалась на максимально достижимом Boost 1202 МГц.

Palit GTX 760 JetStream

Unigine Valley benchmark прогрел карту до 76 °C.

Palit GTX 760 JetStream

В первом тесте скорость вращения вентиляторов была немногим меньше 1600 об/мин, во втором превысила эту отметку. Как мы не раз отмечали в других обзорах, низкие показания таходатчиков у Palit JetStream не отвечают реальному уровню шума. Данная модель в категорию тихих явно не попадает, шум отчетливо различим, но дискомфорта не доставляет. Впрочем, это говорит о минимальном «запасе» для дальнейшего повышения оборотов в случае разгона. Отметим, что MSI N760 TF 2GD5/OC в режиме OC (1215 МГц) был холоднее и тише данной карты даже при 26 °C в помещении.

Высокие начальные частоты — это хорошо. Но всегда хочется получить больше при разгоне. В этом плане Palit не продемонстрировал ничего выдающегося. Поднять частоту ядра удалось лишь на 20 МГц, что дало прирост реальной частоты Boost до 1215 МГц. Память одолела лишь 6618 МГц — очень скромный результат для карты на базе GK104.

Palit GTX 760 JetStream

Для такого небольшого разгона мы зафиксировали обороты вентиляторов на максимальном их значении при работе в номинале. Этого было вполне достаточно для поддержания температур аналогичных тем, что были в стандартном режиме. Соответствующие иллюстрации для Crysis: Warhead и Unigine Valley benchmark приведены ниже.

Palit GTX 760 JetStream

Palit GTX 760 JetStream

Характеристики тестируемых видеокарт

Карту Palit мы, конечно же, сравним с обычной версией GeForce GTX 760, но по этому поводу нужно дать некоторые пояснения. В первом нашем тестировании в роли стандартной версии GTX 760 использовалась карта MSI, у которой базовая частота была понижена настолько, чтобы реальное значение Boost лишь на один шаг превышало официальный Boost Clock. Сделано это было исходя из опыта общения со старыми продуктами NVIDIA и для того, чтобы не давать лишнего преимущества новинке. Точных данных по частотам у нас тогда еще не было. Теперь же, после официального анонса и множества обзоров, стало ясно, что Boost у новой видеокарты более агрессивный. Лимит по мощности изначально большой и основным ограничением частоты выступает температура. При превышении порогового значения в 80 °C частоты начинают понижаться для уменьшения нагрева. Референсные GeForce GTX 760 работают на максимальном Boost вплоть до 1137 МГц, лишь в самых тяжелых тестах снижая частоту до 1,1 ГГц. Но это в условиях обычной температуры окружающей среды. Если брать в расчет возможность использования карты в более жестких температурных условиях, то частота 1,1 ГГц будет актуальна и для простых игр, а не только стресс-тестов. Поэтому соответствующее значение в 1097 МГц и было выбрано нами как частота обычного GeForce GTX 760, для чего базовое значение Palit снижалось до 972 МГц. А поскольку мы имеем дело с видеокартой, плата которой максимально близка к референсному дизайну, то можно говорить и о более точных показателях энергопотребления в сравнении с прошлых тестированием GeForce GTX 760.

В таблице снизу приведены официальные спецификации участников тестирования. На сравнительных диаграммах производительности указан полный рабочий диапазон частот для GeForce, включая едва достигаемые пиковые значения. В графе частот у MSI N760 TF 2GD5/OC указаны две основные конфигурации, соответствующие режимам Gamer и OC, но тестирование производилось только в режиме OC. Основным соперником станет Radeon HD 7950. Более поздней Boost-версии с повышенными частотами в явном виде не будет. У этой карты основная частота ядра 850 МГц, но в режиме Boost она поднимается до 925 МГц. И если в случае с Radeon HD 7970 GHz Edition мы просто зафиксировали частоту ядра нашего экземпляра HD 7970 на максимальном значении, то тут, судя по обзорам, такой способ не подходит в виду более активного изменения частоты в игровых приложениях. Частично эту более позднюю версию заменит ASUS HD7950-DC2T-3GD5 с заводским разгоном до 900 МГц. При этом важным моментом является невысокое напряжение у ASUS, равное 1,093 В. У HD 7950 Boost пиковое значение составляет 1,25 В, что автоматически превращает стандартную карту в «шумную печку». На графиках наш ASUS обозначен просто как Radeon HD 7950. Описание старших видеокарт тут, в роли GeForce GTX 770 карта MSI N770 TF 2GD5/OC на откорректированных частотах. Честь GeForce GTX 670 защищает ASUS GTX670-DCMOC-2GD5.


Характеристики видеокарт NVIDIA

Видеоадаптер GeForce GTX 770 GeForce GTX 680 GeForce GTX 670 MSI N760 TF 2GD5/OC Palit GTX 760 JetStream GeForce GTX 760
Ядро GK104 GK104 GK104 GK104 GK104 GK104
Количество транзисторов, млн. шт 3500 3500 3500 3500 3500 3500
Техпроцесс, нм 28 28 28 28 28 28
Площадь ядра, кв. мм 294 294 294 294 294 294
Количество потоковых процессоров 1536 1536 1344 1152 1152 1152
Количество текстурных блоков 128 128 112 96 96 96
Количество блоков рендеринга 32 32 32 32 32 32
Частота ядра, МГц 1046–1085 1006–1059 915–980 1020–1085 (1085–1150) 1072–1137 980–1033
Шина памяти, бит 256 256 256 256 256 256
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 7010 6008 6008 6008 6200 6008
Объём памяти, МБ 2048 2048 2048 2048 2048 2048
Поддерживаемая версия DirectX 11.1 11.1 11.1 11.1 11.1 11.1
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Заявленный уровень мощности, Вт 230 195 170 170 170 170


Характеристики видеокарт AMD

Видеоадаптер Radeon HD 7970 GHz Edition Radeon HD 7970 ASUS HD7950-DC2T-3GD5 Radeon HD 7950
Ядро Tahiti Tahiti Tahiti Tahiti
Количество транзисторов, млн. шт 4312 4312 4312 4312
Техпроцесс, нм 28 28 28 28
Площадь ядра, кв. мм 365 365 365 365
Количество потоковых процессоров 2048 2048 1792 1792
Количество текстурных блоков 128 128 112 112
Количество блоков рендеринга 32 32 32 32
Частота ядра, МГц 1000–1050 925 900 800
Шина памяти, бит 384 384 384 384
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 6000 5500 5000 5000
Объём памяти, МБ 3072 3072 3072 3072
Поддерживаемая версия DirectX 11.1 11.1 11.1 11.1
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Заявленный уровень мощности, Вт 250 250 н/д 200


Тестовый стенд

Конфигурация тестового стенда следующая:
  • процессор: Intel Core i7-3930K (3,2@4,4 ГГц, 12 МБ);
  • кулер: Thermalright Venomous X;
  • материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79 Express);
  • память: Kingston KHX2133C11D3K4/16GX (4x4 ГБ, DDR3-2133@1866 МГц, 10-11-10-28-1T);
  • системный диск: Intel SSD 520 Series 240GB (240 ГБ, SATA 6Gb/s);
  • дополнительный диск: Hitachi HDS721010CLA332 (1 ТБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: Seasonic SS-750KM (750 Вт);
  • монитор: ASUS PB278Q (2560х1440, 27”);
  • операционная система: Windows 7 Ultimate SP1 x64;
  • драйвер GeForce: NVIDIA GeForce 314.22;
  • драйвер GeForce GTX 760: NVIDIA GeForce 320.39;
  • драйвер GeForce GTX 780/770: NVIDIA GeForce 320.18;
  • драйвер Radeon HD 7970: ATI Catalyst 13.3 beta 3;
  • драйвер Radeon HD 7950: ATI Catalyst 13.4.
В операционной системе были отключены User Account Control, Superfetch и визуальные эффекты интерфейса. Настройки драйверов стандартные, без изменений. Методика тестирования описана здесь.


Результаты тестирования

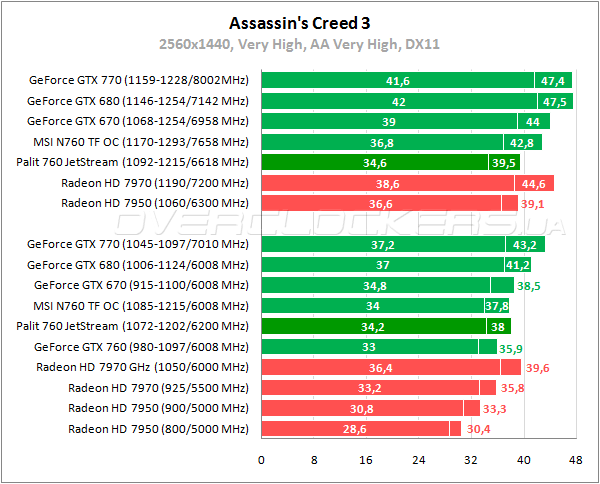

Assassin’s Creed III

Assassin’s Creed III

Тестирование Palit GTX 760 JetStream

Герой обзора показывает мизерное превосходство над MSI N760 TF 2GD5/OC в Assassin’s Creed. Среди конкурентов AMD быстрее Palit оказывается только Radeon HD 7970 GHz Edition. Разогнанный JetStream заметно уступает MSI и вполне сопоставим с форсированным Radeon HD 7950.

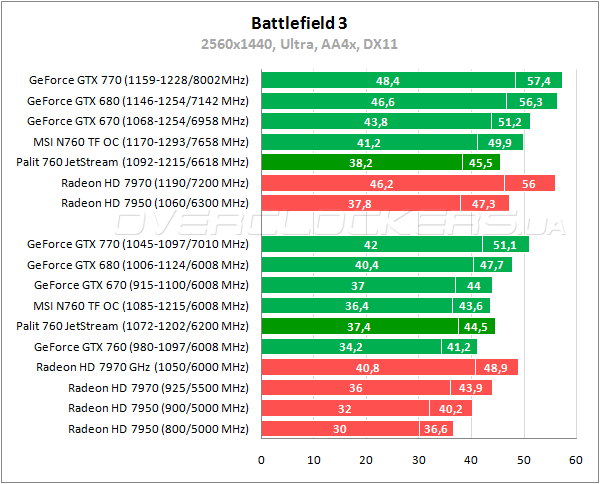

Battlefield 3

Battlefield 3

Тестирование Palit GTX 760 JetStream

Palit в Battlefield 3 демонстрирует мизерное преимущество над MSI, среди карт AMD уступая только старшему Radeon HD 7970 GHz Edition.


BioShock Infinite

BioShock Infinite

Тестирование Palit GTX 760 JetStream

В BioShock Infinite разница между Palit и референсом 7%. Менее 2% разницы с GeForce GTX 670, и только по среднему fps. Минимальное отставание по этому параметру от старшего Radeon — 5%. Разгон дает скромный прирост в 3%.

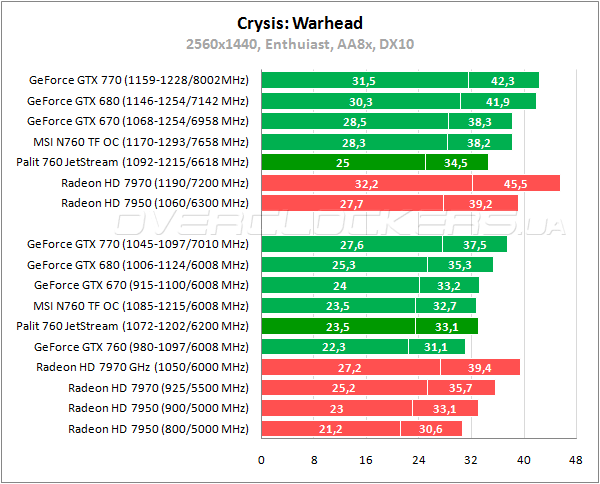

Crysis: Warhead

Crysis: Warhead

Тестирование Palit GTX 760 JetStream

В Warhead преимущество Palit над референсом 6%. Карта чуть быстрее Radeon HD 7950 с частотами 900/5000 МГц, но уступает старшим соперникам AMD. При разгоне MSI демонстрирует отрыв от Palit в 10–13%.

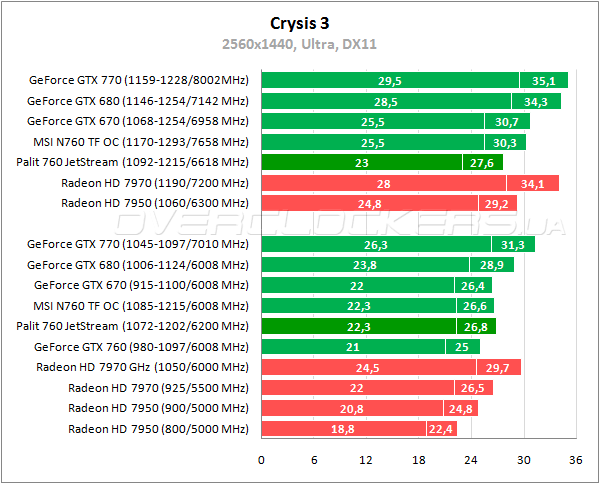

Crysis 3

Crysis 3

Тестирование Palit GTX 760 JetStream

Palit в Crysis 3 обходит стандартную версию GeForce GTX 760 на 6–7% и на 1% обходит простой Radeon HD 7970. Но в разгоне JetStream немного уступает даже форсированному Radeon HD 7950.

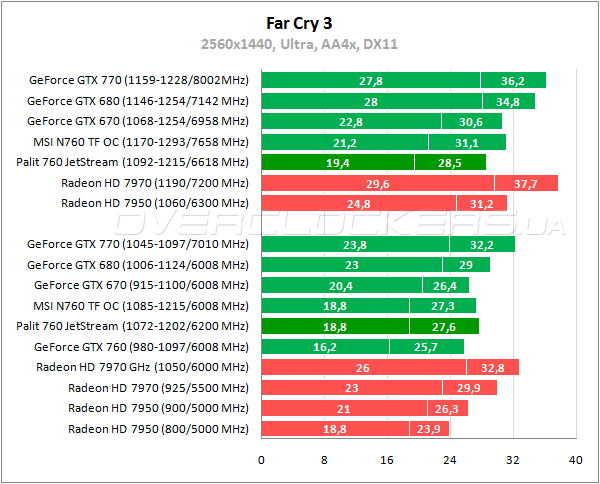

Far Cry 3

Far Cry 3

Тестирование Palit GTX 760 JetStream

В Far Cry 3 рассматриваемый GeForce лучше старшего Radeon HD 7950 и GeForce GTX 670 по среднему fps, но хуже по минимальному. Разница с MSI в номинале мизерная, а при разгоне доходит до 9%

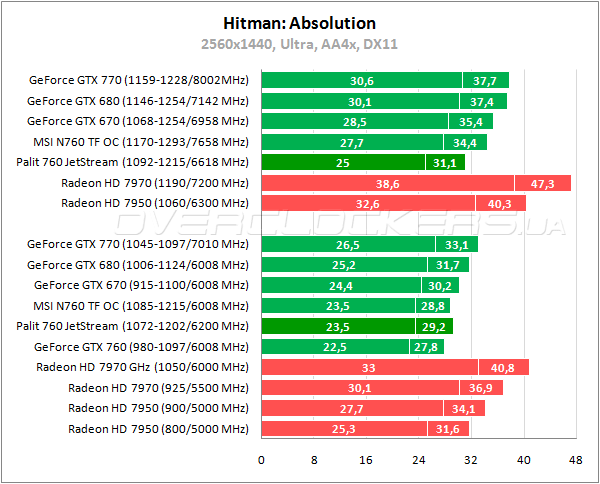

Hitman: Absolution

Hitman: Absolution

Тестирование Palit GTX 760 JetStream

Последняя часть Hitman демонстрирует лучшие результаты на картах AMD. В данном случае GeForce GTX 760 уступает Radeon HD 7950 во всех режимах.

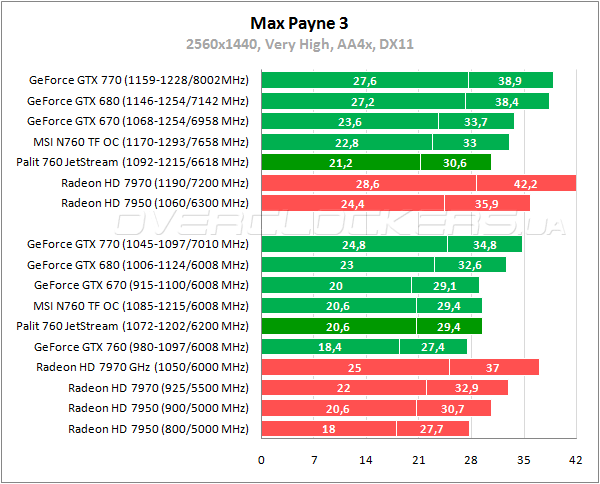

Max Payne 3

Max Payne 3

Тестирование Palit GTX 760 JetStream

Идентичные результаты у Palit и MSI в Max Payne 3, мизерный отрыв от GeForce GTX 670. Одинаковый минимальный fps со старшим Radeon HD 7950, но небольшое отставание по средней частоте кадров.

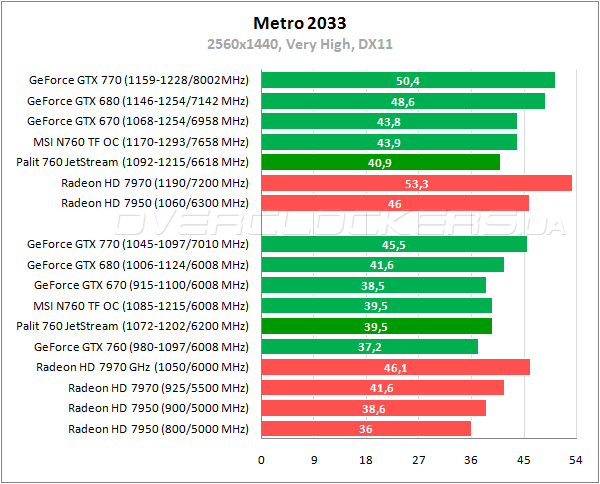

Metro 2033

Metro 2033

Тестирование Palit GTX 760 JetStream

Palit и MSI в Metro 2033 идут наравне при заводских частотах, а при разгоне N760 TF 2GD5/OC быстрее на 7%. В номинале герой обзора немного лучше старшего Radeon HD 7950, но при разгоне слабее конкурента.

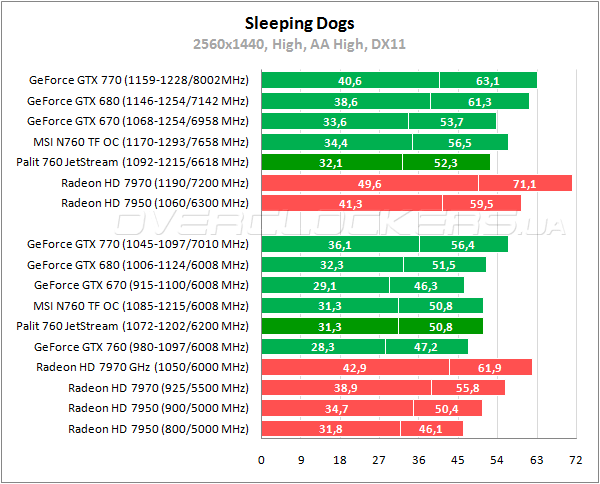

Sleeping Dogs

Sleeping Dogs

Тестирование Palit GTX 760 JetStream

В Sleeping Dogs Palit практически не уступает GeForce GTX 680. Но надо учитывать разную версию драйверов для этих карт, что вероятно и обеспечило соответствующее ускорение для новичка. По средней частоте кадров Palit сопоставим со старшим Radeon, по минимальному показателю немного слабее.


Unigine Valley benchmark

Unigine Valley benchmark

Тестирование Palit GTX 760 JetStream

По минимальному fps карта Palit обходит старший Radeon, но уступает по среднему показателю. Разница с референсом 3–7%. Разгон дает прирост 3–5%.

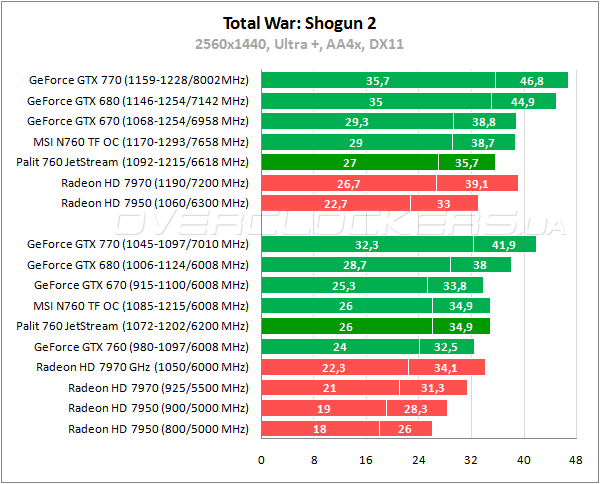

Total War: Shogun 2

Total War: Shogun 2

Тестирование Palit GTX 760 JetStream

Palit обходит GeForce GTX 670 и Radeon HD 7970 GHz Edition в номинале, но слабее их при разгоне.

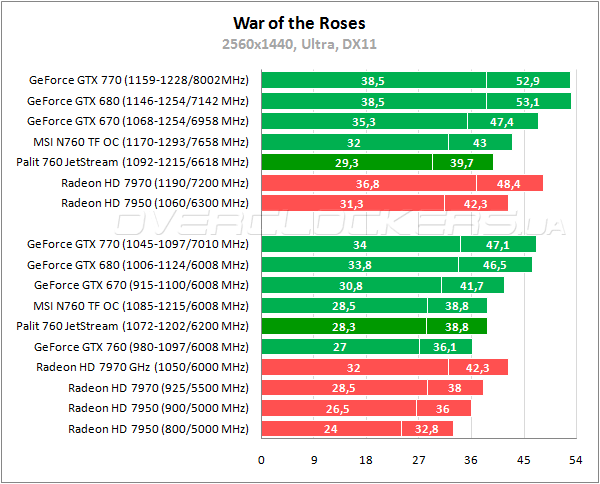

War of the Roses

War of the Roses

Тестирование Palit GTX 760 JetStream

В номинале Palit JetStream демонстрирует уровень производительности обычного Radeon HD 7970. Прирост от разгона в War of the Roses минимальный — лишь 2%.

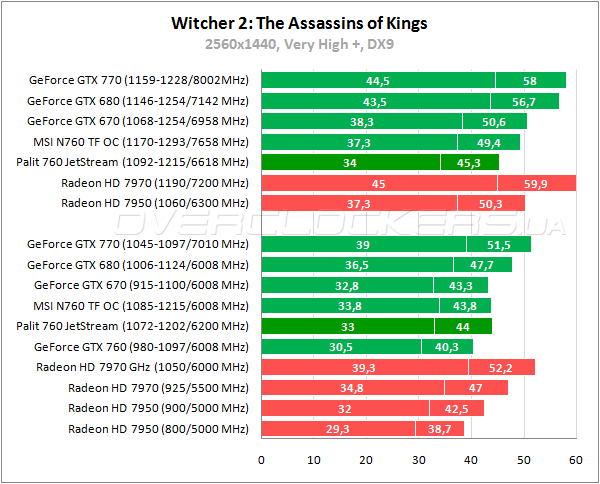

Witcher 2: The Assassins of Kings Enhanced Edition

Witcher 2: The Assassins of Kings

Тестирование Palit GTX 760 JetStream

Во втором «Ведьмаке» у Palit небольшое преимущество над простым Radeon HD 7970. В номинале карта чуть лучше GeForce GTX 670. Но при разгоне JetStream проигрывает всем.

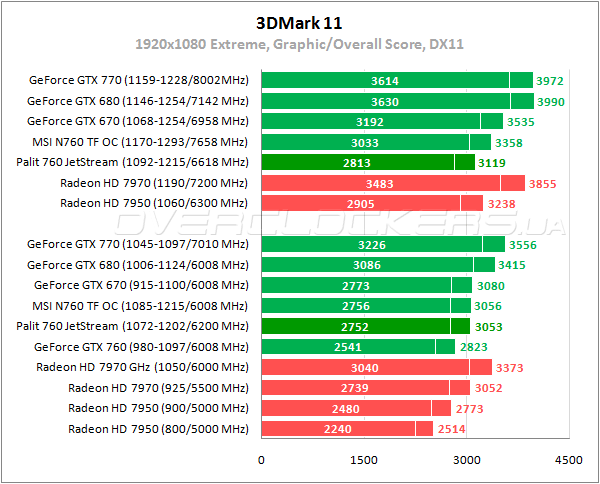

3DMark 11

3DMark 11

Тестирование Palit GTX 760 JetStream

Идентичные результаты двух нестандартных GeForce GTX 760 и крошечное преимущество над Radeon HD 7970 менее 0,5%. Разгон дает прирост Palit в 2%.

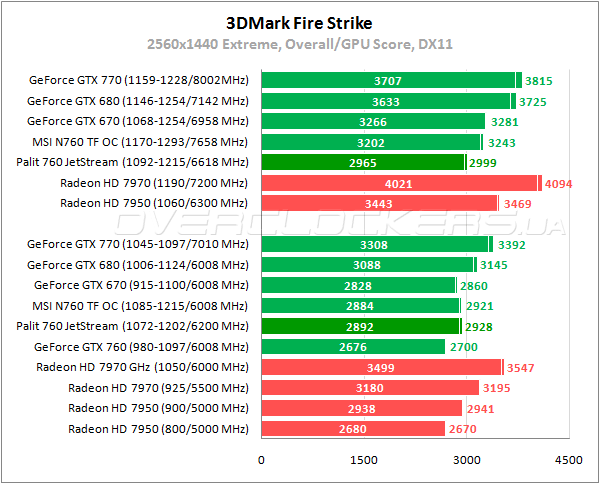

3DMark Fire Strike

3DMark Fire Strike

Тестирование Palit GTX 760 JetStream

В этом тесте Palit проигрывает даже старшему Radeon HD 7950, хотя и с минимальной разницей. В номинале карта чуть быстрее GeForce GTX 670.


Энергопотребление

В данном сравнении количество участников немного расширено. Основной GeForce GTX 670 демонстрировал не лучшие показатели энергопотребления, для наглядности пришлось добавить и другую модель от такого же производителя. Это в свою очередь говорит о том, что полной идентичности по данному критерию нет даже между картами одной серии. Все еще зависит от схемотехники каждой конкретной модели и заводских настроек. Поэтому не стоит забывать, что в роли стандартных карт у нас выступают оверклокерские версии GeForce GTX 770 и Radeon HD 7970 на пониженных частотах. Для последней карты снижалось и напряжение. Для самого простого режима Radeon HD 7950 (она же ASUS HD7950-DC2T-3GD5) устанавливалось напряжение 0,993 В, при частоте 900 МГц — напряжение 1,094 В, а в разгоне — 1,194 В.

Энергопотребление Palit GTX 760 JetStream

Энергопотребление выше, чем у Radeon HD 7950, но меньше чем у Radeon HD 7970. При разгоне карта от Palit самая экономичная, но и разгон самый скромный.


Выводы

Видеокарта Palit GeForce GTX 760 JetStream продемонстрировала отличные результаты производительности в номинале благодаря существенному заводскому разгону. Уровень быстродействия Palit на одном уровне с MSI N760 TF 2GD5/OC в режиме OC. А если брать режим MSI по умолчанию, то JetStream будет даже быстрее. Но надо признать, что MSI все же холоднее и тише. JetStream к категории тихих не относится, хотя и гула особого не создает. В любом случае, карта предпочтительнее референса со скромной «турбиной», радиатором без тепловых трубок и рабочими температурами в 80 °C и выше при более низких частотах. Проблема у Palit одна — низкий разгон. Результаты карты весьма посредственны для графического ускорителя на базе GPU GK104. Хотя это скорее говорит об общем потенциале GeForce GTX 760 стандартного дизайна, а не о недостатках конкретно Palit JetStream. Ну и не будем забывать о возможности неудачного экземпляра. Главное, что стоимость Palit JetStream невысокая. Карта дешевле многих оверклокерских версий, хотя начальная производительность очень высокая. Для тех, кто не гонится за рекордными результатами, этот акселератор станет оптимальным выбором за свою цену.



Оборудование для тестирования было предоставлено следующими компаниями:
  • ASUS — монитор ASUS PB278Q, плата ASUSRampageIVFormula/Battlefield 3, видеокарта GTX680-2GD5;
  • Intel — процессор Intel Core i7-3930K и накопитель Intel SSD 520 Series 240GB;
  • MSI — видеокарты R7970 Lightning, N770 TF 2GD5/OC и N760 TF 2GD5/OC;
  • Palit — видеокарта Palit GTX 760 JetStream;
  • Kingston — комплект памяти Kingston KHX2133C11D3K4/16GX;
  • Syntex — блокпитания Seasonic SS-750KM;
  • Thermalright — Thermalright Venomous X.
