Знакомство с GeForce GTX 760 на примере MSI N760 TF 2GD5/OC

Компания NVIDIA продолжает представлять новинки семисотой серии. После обновления топового сегмента очередь наконец-то дошла и до более доступных решений среднего класса. Первым представителем тут станет GeForce GTX 760. После недавнего релиза GeForce GTX 770 многие ожидали очередного переименованного графического ускорителя старой серии с небольшим заводским разгоном. На деле же это оказался совершенно новый продукт на базе графического процессора GK104.


GeForce GTX 760

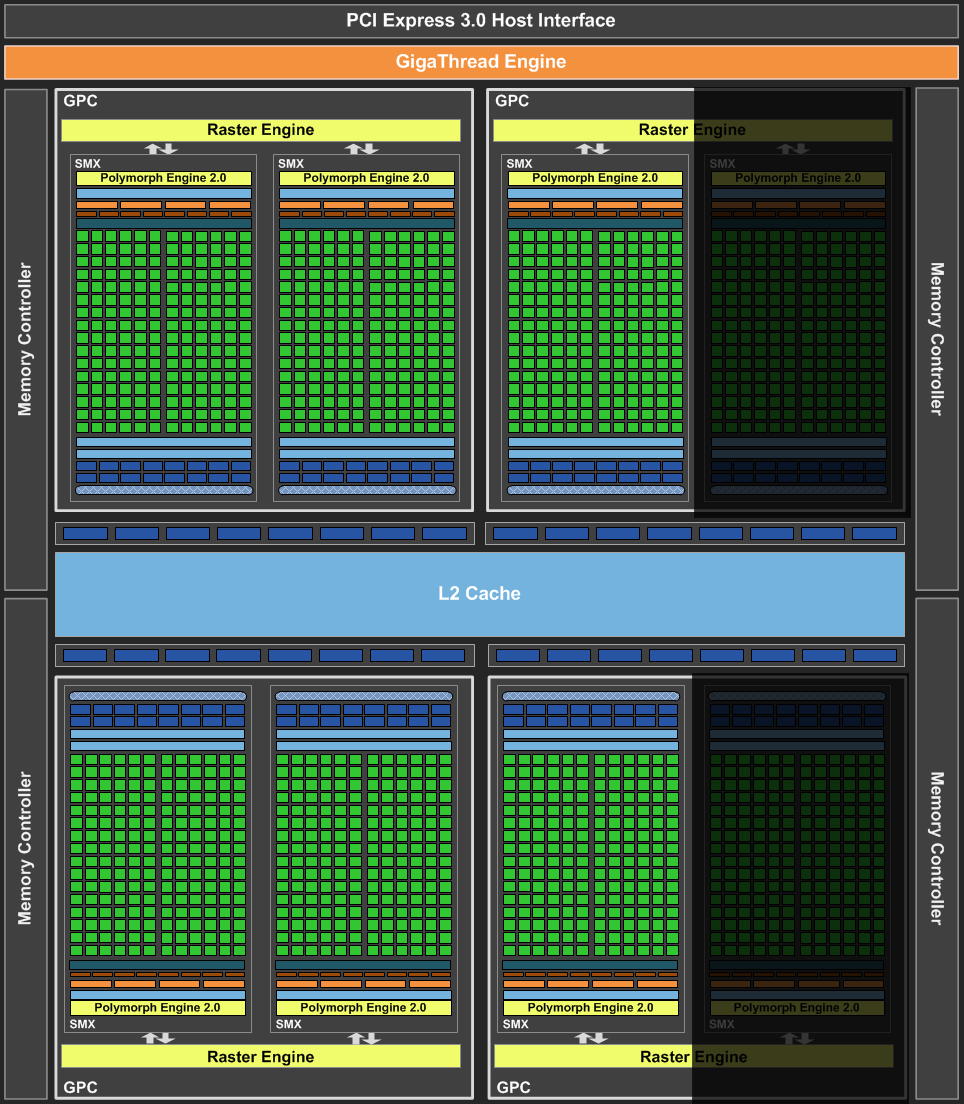

Из восьми блоков SMX новинка лишилась двух. Таким образом, в активе GeForce GTX 760 осталось 1152 потоковых процессоров и 96 текстурных блоков, что меньше чем у GeForce GTX 660 Ti. Но при этом сохранилась 256-битная шина памяти и 32 ROP, чем могли похвастать лишь GeForce GTX 680 и GeForce GTX 670. Согласно материалам NVIDIA у GeForce GTX 760 могут быть активным три или все четыре графических кластера. Второй вариант означает отключение SMX из разных кластеров.

GeForce GTX 760

Частотные характеристики GeForce GTX 760 следующие: базовое значение частоты GPU равно 980 МГц, Boost Clock — 1033 МГц. В какой-то мере это должно компенсировать меньшее число вычислительных блоков относительно GeForce GTX 660 Ti с частотами 915/980 МГц. Приплюсуем сюда большее число ROP и 256-битную шину памяти в сочетании с GDDR5. Так что новинка имеет все шансы не только сравняться с GeForce GTX 660 Ti, но и обойти это решение в определенных приложениях. В такой ситуации отрыв от прямого предшественника в лице обычного GeForce GTX 660 должен быть очень значительным.

Видеоадаптер GeForce GTX 770 GeForce GTX 760 GeForce GTX 680 GeForce GTX 670 GeForce GTX 660 Ti GeForce GTX 660
Ядро GK104 GK104 GK104 GK104 GK104 GK106
Количество транзисторов, млн. шт 3500 3500 3500 3500 3500 2540
Техпроцесс, нм 28 28 28 28 28 28
Площадь ядра, кв. мм 294 294 294 294 294 221
Количество потоковых процессоров 1536 1152 1536 1344 1344 960
Количество текстурных блоков 128 96 128 112 112 80
Количество блоков рендеринга 32 32 32 32 24 24
Частота ядра, МГц 1045–1085 980–1033 1006-1059 915–980 915–980 980–1033
Шина памяти, бит 256 256 256 256 192 192
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 7010 6008 6008 6008 6008 6008
Объём памяти, МБ 2048/4096 2048 2048 2048 2048 2048
Поддерживаемая версия DirectX 11.1 11.1 11.1 11.1 11.1 11.1
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Заявленный уровень мощности, Вт 230 170 195 170 150 140

Говоря о сравнении со старыми решениями, нельзя не привести слайд, демонстрирующий рост производительности графических ускорителей этого класса. GeForce GTX 660 в этом сравнении нет, зато есть GeForce GTX 560, на фоне которого GeForce GTX 760 демонстрирует почти двукратное увеличение производительности. Тоже впечатляет.

GeForce GTX 760

Самый интересный вопрос, а как позиционируется GeForce GTX 760 относительно нынешних конкурентов AMD? По мнению NVIDIA их новинка не только быстрее Radeon HD 7950, но и даже Radeon HD 7950 Boost. Впрочем, AMD и NVIDIA всегда представляют данные производительности, полученные в самых выгодных для себя приложениях. Более полную картину о реальной ситуации поможет составить наше тестирование.

Но прежде чем переходить к тестам, поговорим немного о конструктивном исполнении. Тут никаких инноваций нет. GeForce GTX 760, судя по всему, является полной копией старых карт — от GeForce GTX 660 до GeForce GTX 670.

GeForce GTX 760

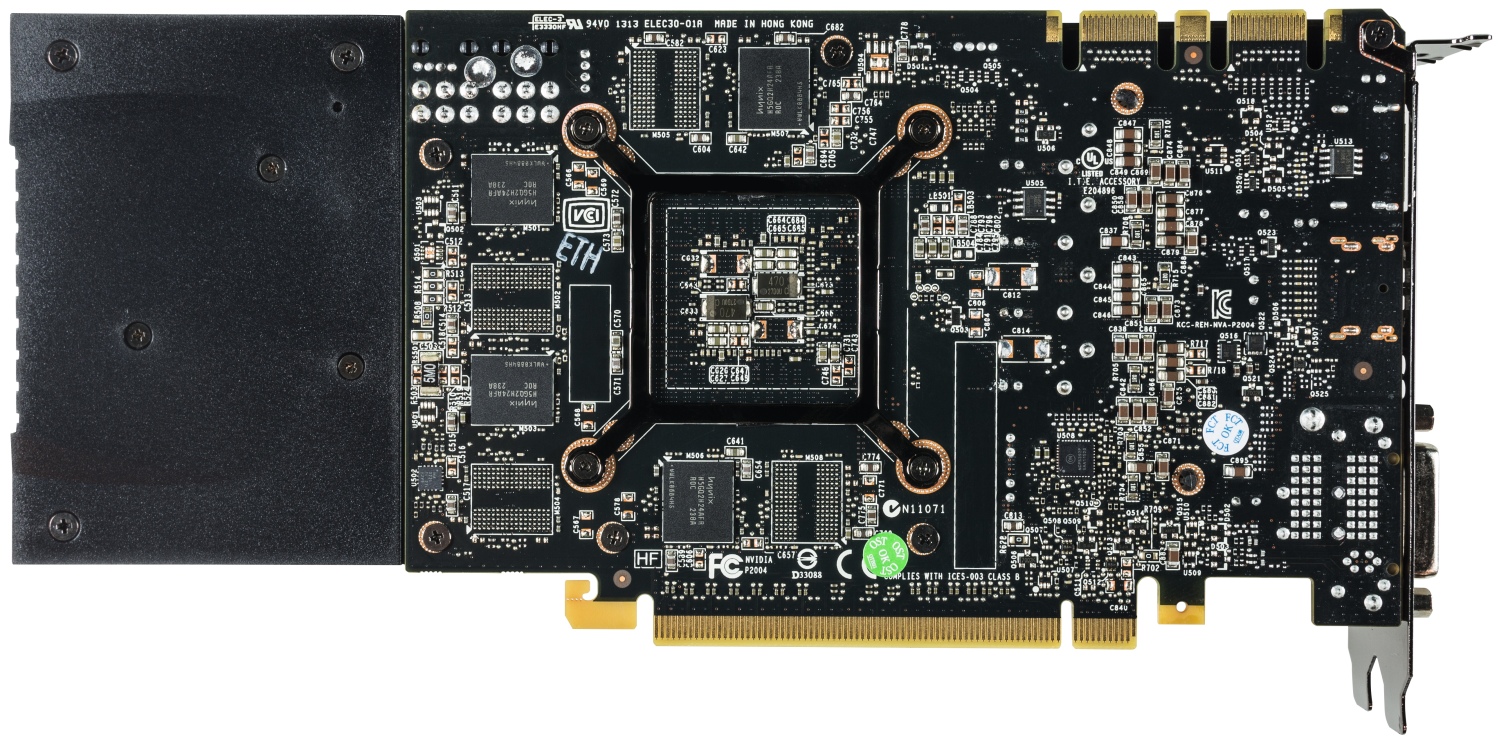

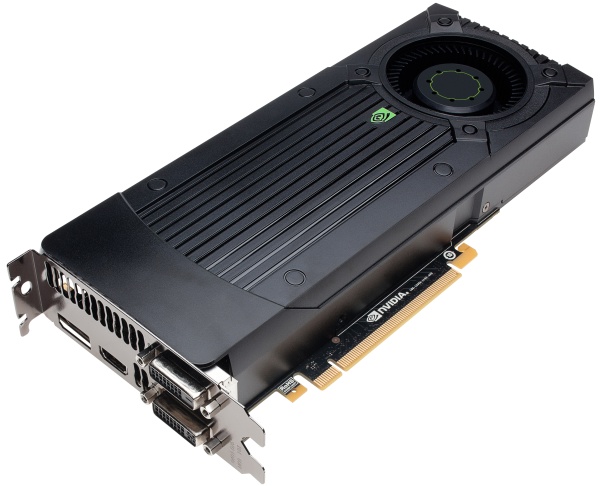

Стандартная версия базируется на короткой плате и охлаждается кулером турбинного типа.

GeForce GTX 760

При такой идентичности сразу бросается в глаза заявленный уровень TDP в 170 Вт. По этому параметру новинка соответствует GeForce GTX 670, хотя активных вычислительных блоков меньше, а прирост по частоте небольшой. Возможно, свою роль в этом сыграла и новая технология GPU Boost 2.0. Ее отличие от старого GPU Boost во введении кроме порогового значения мощности и лимита по температуре. При его превышении частота GPU начнет снижаться даже если по мощности карта еще не достигла максимального значения. Это автоматически повышает требования к системе охлаждения, требуя более высокого паспортного TDP. По опыту общения со старшими решениями семисотой серии можно сказать, что температура для итоговых частот оказывается зачастую важнее ограничений по мощности, а эксплуатационные условия могут влиять и на итоговую производительность, замедляя или ускоряя карту на пару процентов в зависимости от условий охлаждения.

Но, судя по тому, как непосредственные производители дружно встречают запуск GeForce GTX 760 анонсами нереференсных решений, вопрос зависимости частот от температур теряет свою актуальность. Даже в нашей новостной ленте сплошь и рядом нестандартные GeForce GTX 760, многие — с двумя вентиляторами. При таком охлаждении нагрев априори меньше, а итоговые частоты Boost выше.

Вот и к нам на тестирование попала нестандартная видеокарта от MSI с улучшенным охлаждением и повышенными частотами. Это позволит нам сразу оценить и возможности продуктов с заводским разгоном. А среди конкурентов будут старшие решения и Radeon HD 7950 в двух частотных конфигурациях.


MSI N760 TF 2GD5/OC

Герой данного обзора относится к новой серии Gaming, с которой мы уже имели возможность познакомиться на примере MSI N770 TF 2GD5/OC. Основная концепция этой линейки заключается в сочетании улучшенных технических характеристик, заводского разгона и расширенного программного функционала.

Эмблемой новой серии стал дракон, стилизованное изображение которого имеется на коробке.

MSI N760 TF 2GD5/OC

Комплект поставки следующий:
  • переходник DVI/D-Sub;
  • переходники питания с двух molex на PCI-E 6pin;
  • переходники питания с PCI-E 6pin на PCI-E 8 pin;
  • диск с программным обеспечением;
  • инструкция.

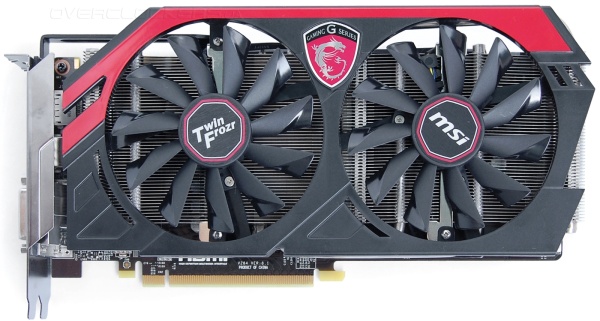

Внутри ожидает полный сюрприз, потому как после фотографий референса совершенно не рассчитываешь увидеть гиганта 26 сантиметров длиной с двумя вентиляторами. Это почти полная копия MSI N770 TF 2GD5/OC. Хотя при внимательном осмотре видно, что на одну тепловую трубку стало меньше.

MSI N760 TF 2GD5/OC

На кожух нанесен герб с драконом. Имеется декоративная красная вставка в верхней части. Вентиляторы несут на себе логотипы MSI и TwinFrozr.

MSI N760 TF 2GD5/OC

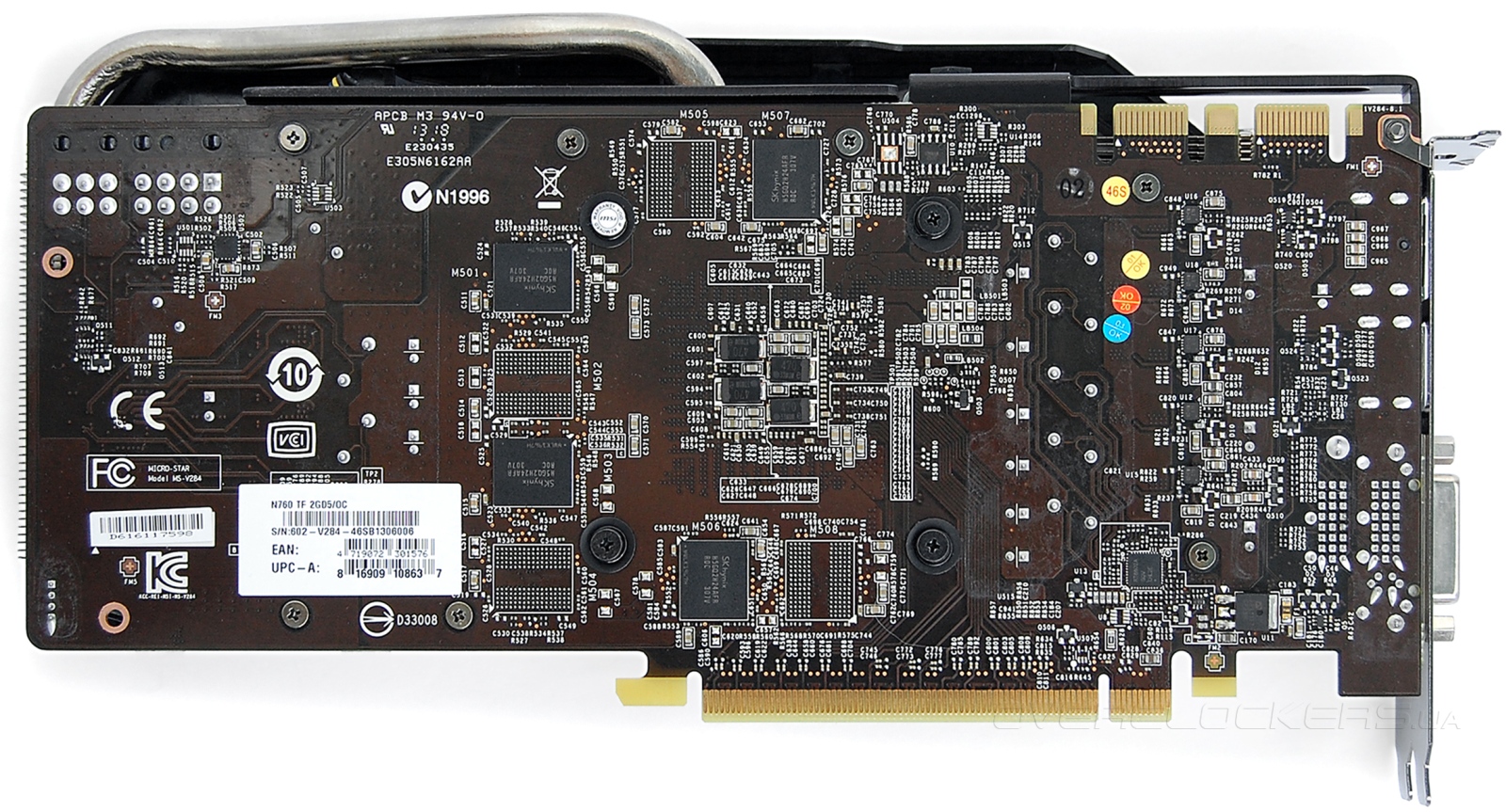

Половина микросхем памяти распаяна с обратной стороны платы. На одном из винтов, фиксирующих кулер, имеется наклейка. Так что производить какие-то манипуляции с охлаждением без потери гарантии на удастся. Хотя тут охлаждение столь мощное, что замену осуществлять смысла нет. Питание подключается к восьми- и шестиконтатному разъемам. Два разъема под SLI вместо одного у старого GeForce GTX 660.

MSI N760 TF 2GD5/OC

Набор коммуникационных возможностей стандартный. Подключение мониторов можно осуществлять через интерфейсы DisplayPort, HDMI или через один из двух DVI.

MSI N760 TF 2GD5/OC

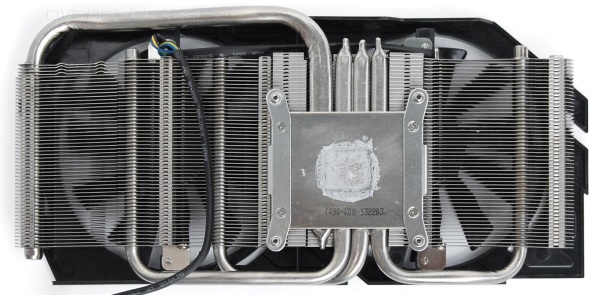

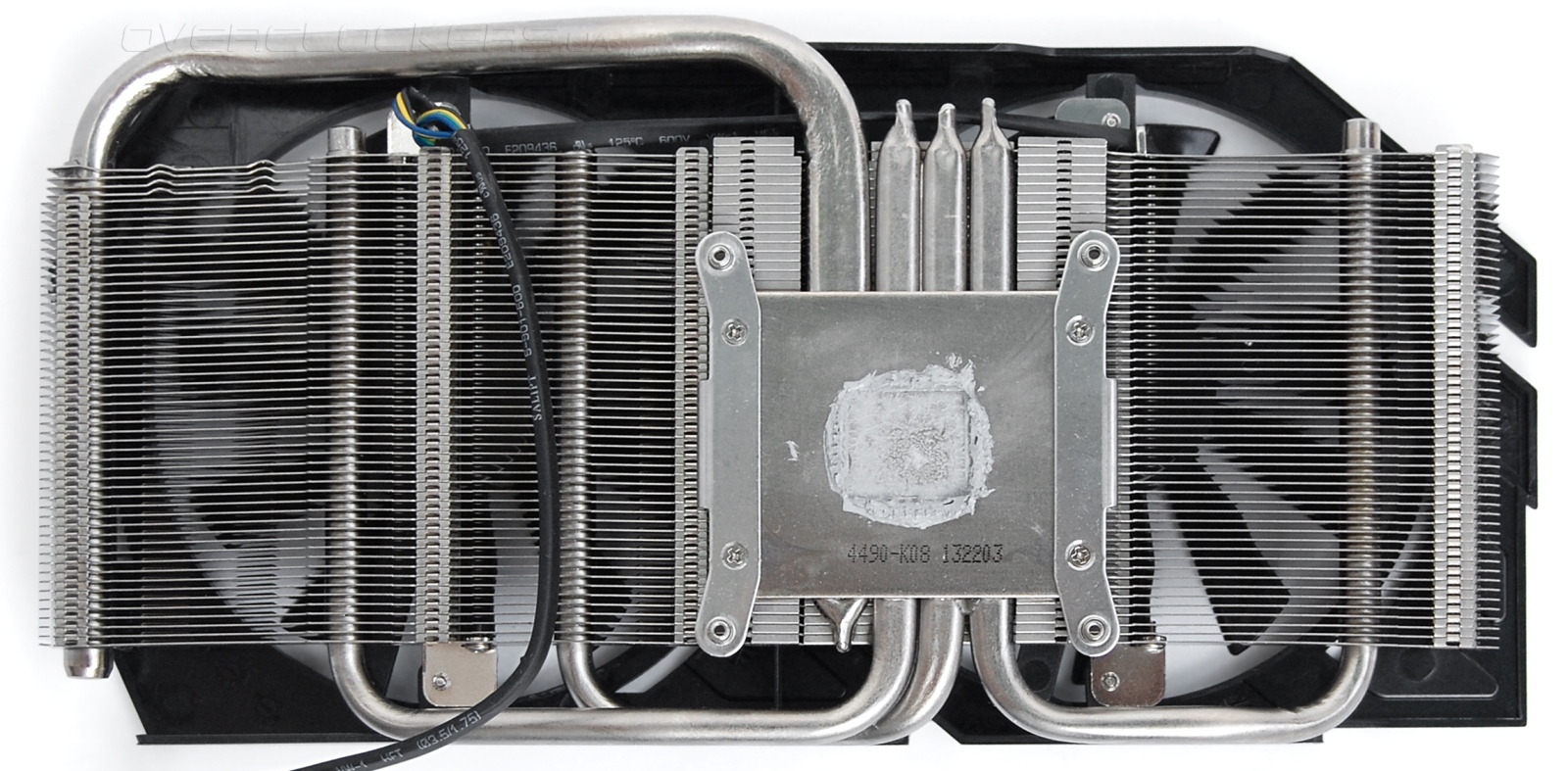

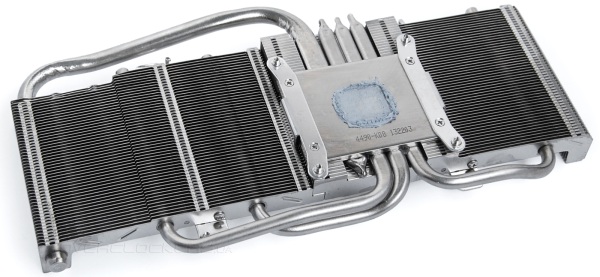

Конструкция системы охлаждения почти полностью повторяет строение охладителя старшего MSI GeForce GTX 770. Только вместо пяти тепловых трубок теперь используется четыре.

MSI N760 TF 2GD5/OC

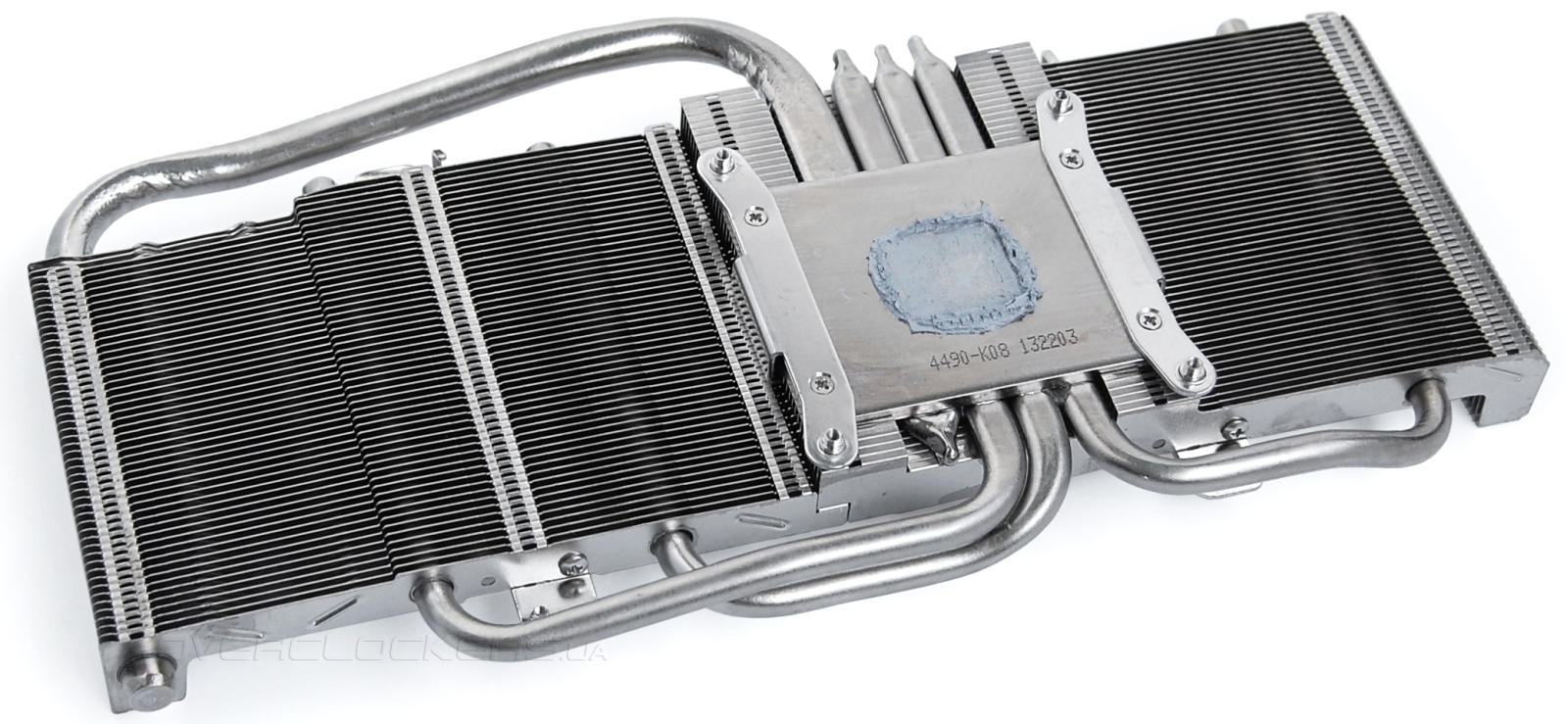

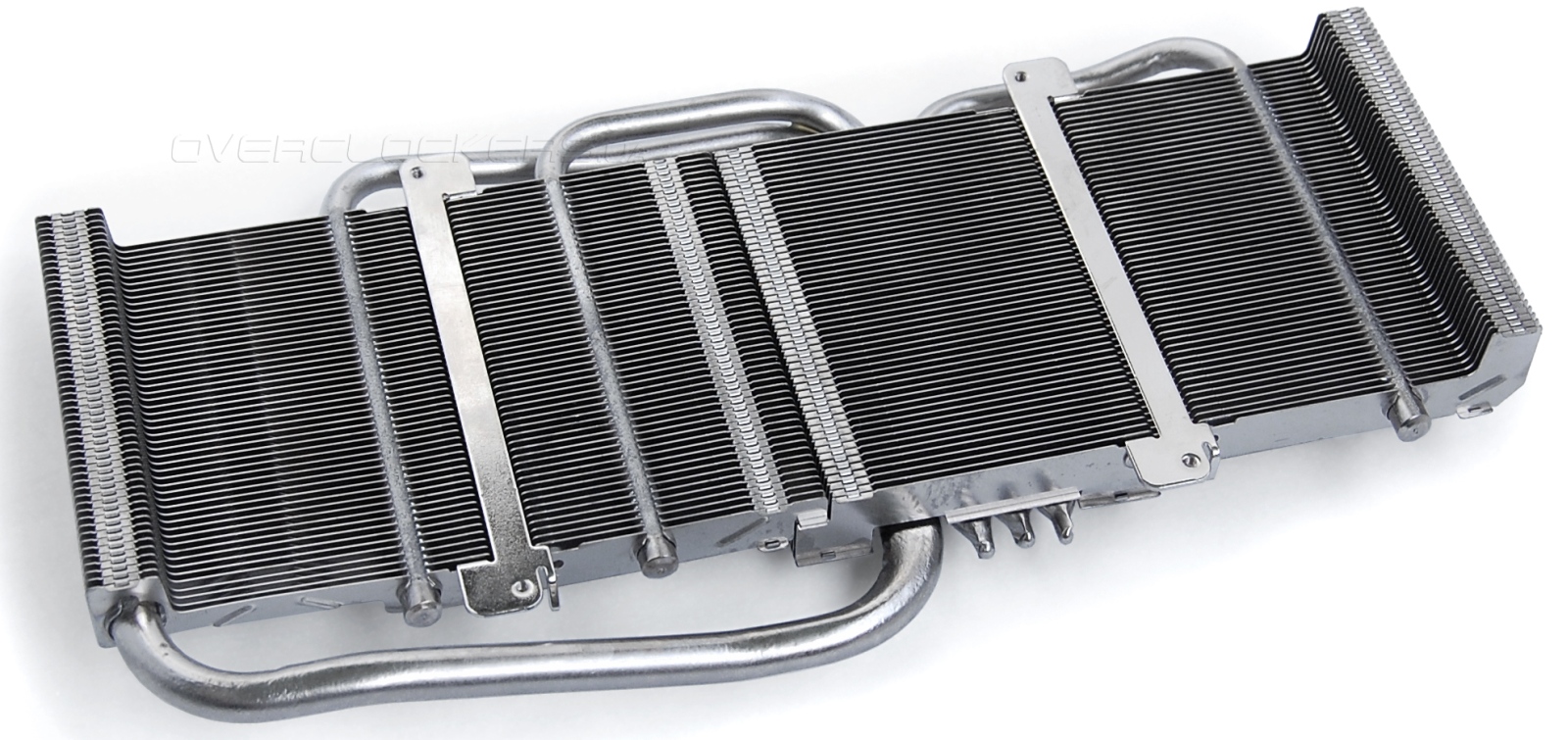

Радиатор набран из 53 тонких алюминиевых пластин. Толщу пластин кроме трубок в некоторых местах пронизывают пластины-дефлекторы, направляющие воздушный поток на обдув наиболее критичных мест печатной платы.

MSI N760 TF 2GD5/OC

MSI N760 TF 2GD5/OC

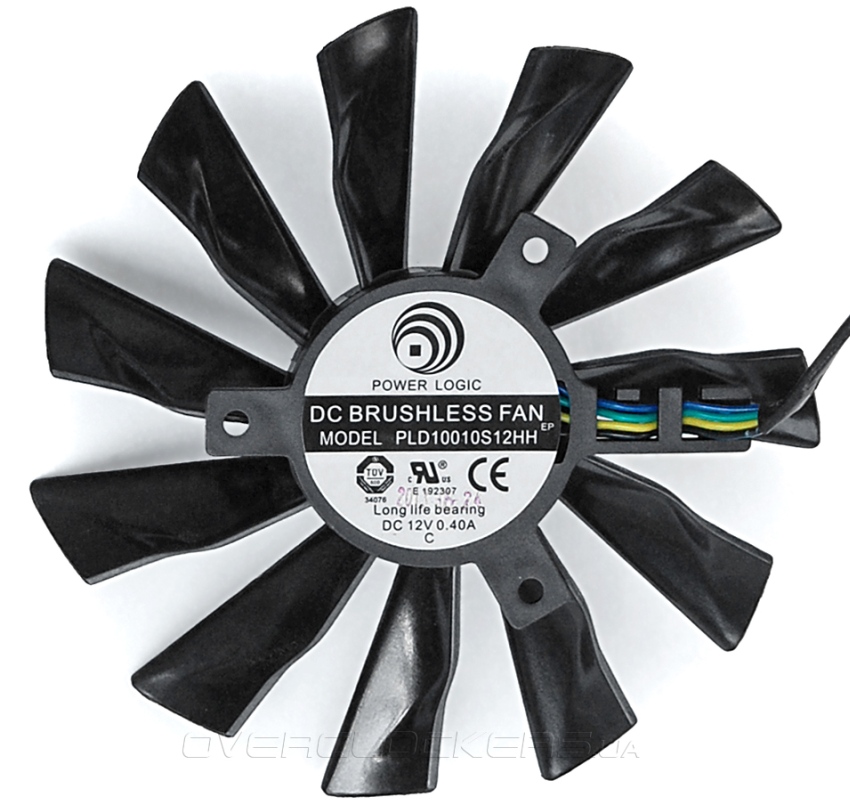

Два вентилятора Power Logic PLD10010S12H диаметром 100 мм монтируются на кожух. Последний прикручивается к двум узким пластинам на радиаторе. У старых Twin Frozr крепление вентиляторов включало более громоздкие и массивные рамки, создававшие большее сопротивление воздушному потоку. Лопасти вентиляторов имеют особые изогнутые края, что помогает увеличит зону обдува.

MSI N760 TF 2GD5/OC

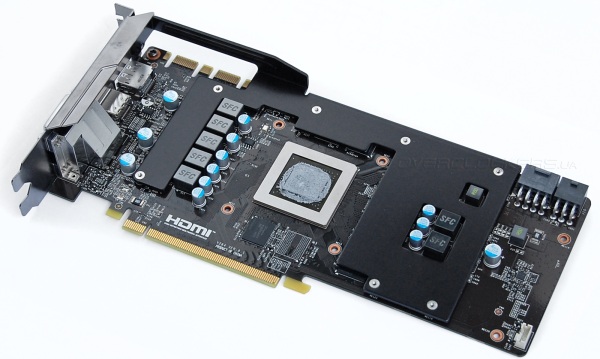

Тепло от компонентов на плате отводится через металлическую пластину, которая заодно играет роль ребра жесткости.

MSI N760 TF 2GD5/OC

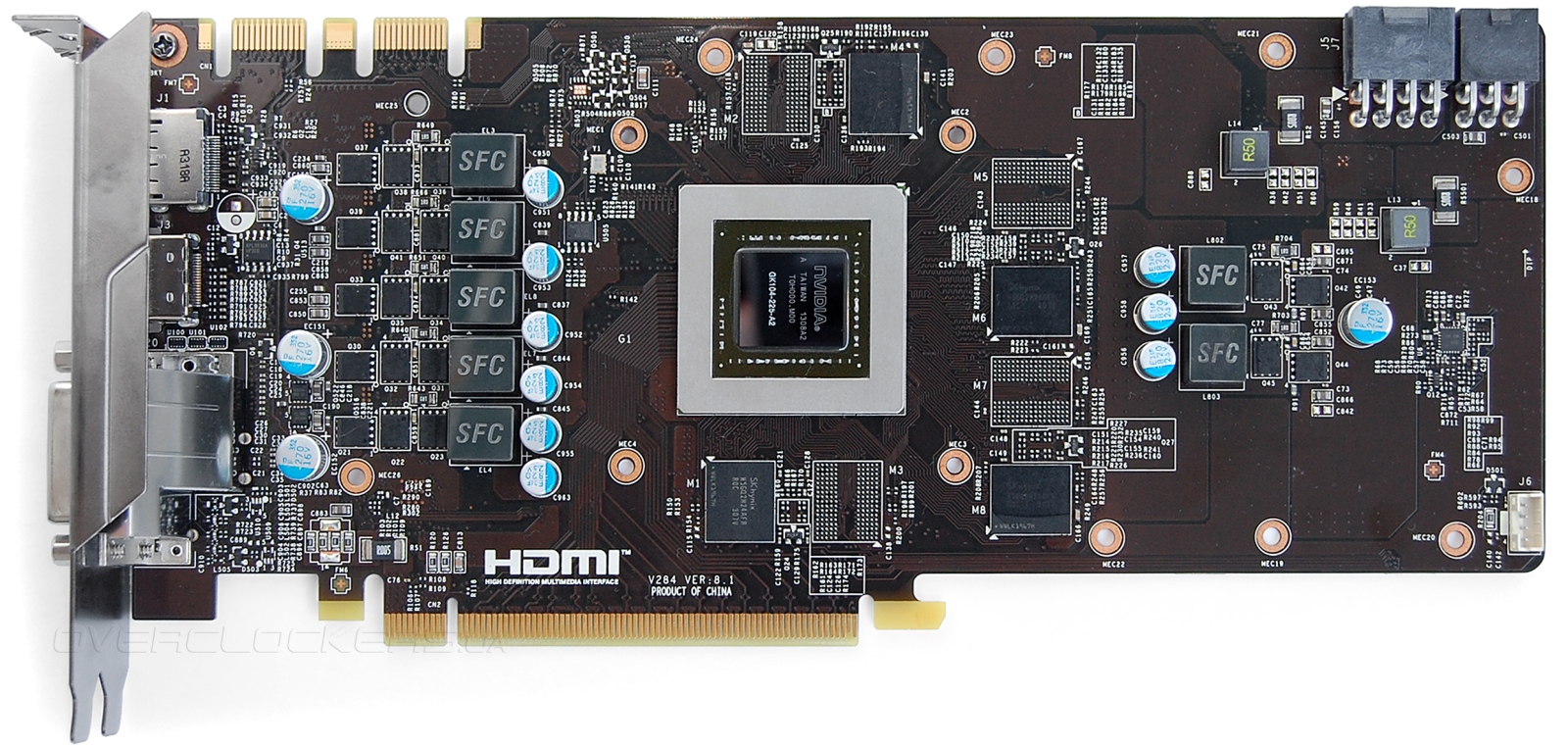

Узел питания процессора сместился ближе к внешним разъемам. Справа остался двухфазный стабилизатор напряжения памяти.

MSI N760 TF 2GD5/OC

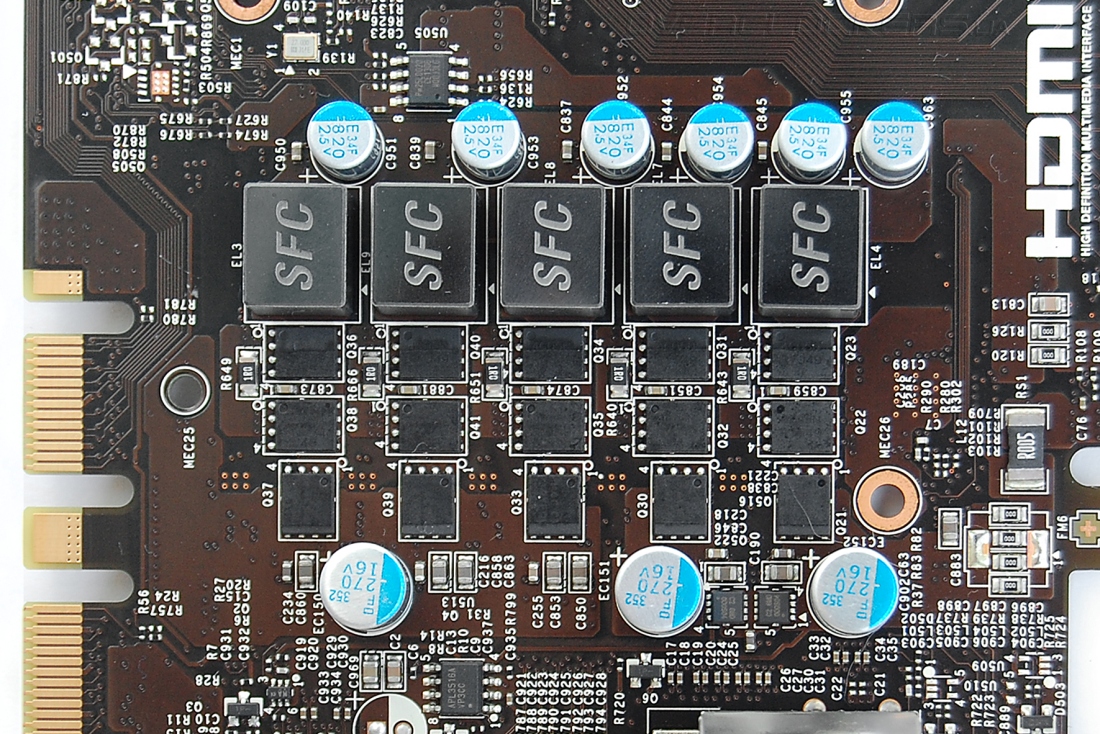

Подсистема питания ядра насчитывает пять фаз. Управляющие функции возложены на контроллер RT8800A. Напомним, что GeForce GTX 660 Ti и GeForce GTX 670 референсного дизайна используют четыре фазы.

MSI N760 TF 2GD5/OC

Полное название новой модификации процессора GK104-225-A2.

GK104-225-A2

Микросхемы памяти промаркированы как SKhynix H5GQ2H24AFR-R0C. Это продукция хорошо известной компании Hynix, с недавних пор сменившей название на SK Hynix.

SKhynix H5GQ2H24AFR-R0C

У MSI N760 TF 2GD5/OC предусмотрено несколько частотных профилей. Для MSI это не впервой, но если ранее для выбора профиля нужно было выключать систему и переключать рабочий BIOS, то у карт Gaming все работает в режиме реального времени при помощи специальной утилиты MSI Gaming App. Без установки этой программы карта функционирует на базовой частоте ядра 1020 МГц и Boost Clock 1085 МГц. При этом реальная частота строго держится на отметке 1150 МГц. Память работает на эффективной частоте 6008 МГц.

MSI N760 TF 2GD5/OC

Эта частотная конфигурация отвечает режиму Gaming. Для включения любого другого профиля достаточно кликнуть на соответствующую кнопку в MSI App.

MSI N760 TF 2GD5/OC

В режиме Silent базовая частота понижается до рекомендованного значения в 980 МГц, но реальный Boost доходит до 1110 МГц.

MSI N760 TF 2GD5/OC

В режиме OC базовая частота составляет 1085 МГц, но в реальности ядро работает на 1215 МГц.

MSI N760 TF 2GD5/OC

Судя по названию тихим должен быть режим Silent. Но даже при стандартных настройках вентиляторы работают на очень низких оборотах. Мы вообще ограничились тестированием в режиме OC. Прогрев осуществлялся при температуре 26–27 °C в помещении. Наш стандартный 12-минутый тест в Crysis: Warhead (2560x1440 с максимальным сглаживанием) прогрел карту лишь до 72 °C. При этом вентиляторы раскручивались до 1140–1170 об/мин. Более тяжелый тест в Unigine Valley benchmark прогрел ядро уже до 75 °C, пиковая скорость вентиляторов не превысила значения 1200 об/мин.

MSI N760 TF 2GD5/OC MSI N760 TF 2GD5/OC

То есть даже в самом производительном режиме шум как таковой отсутствует. Это просто великолепный результат! Хотя температуры особо низкими не назвать. Но если вы решите улучшить охлаждение карты по причине более жестких эксплуатационных особенностей, то это удастся сделать при полном сохранении акустического комфорта, ведь запас для повышения оборотов у MSI еще весьма большой.

Карты с GPU Boost 2.0 обзавелись возможностью небольшого софтвольтмода. В данном случае это лишь +12 мВ к начальному напряжению. Но последнее, согласно программному мониторингу, изначально достигает довольно высокого значения 1,2 В. Мы в течении своих экспериментов отказались и от этого крошечного повышения напряжения в виду отсутствия какого-либо практического выигрыша. Но итоговый разгон все равно оказался хорошим. При базовой частоте 1170 МГц карта сумела стабильно работать в Boost на 1293 МГц. Столь высоких значений частоты достигали только самые лучшие представители флагманских GTX 670/680.

MSI N760 TF 2GD5/OC

Результат памяти тоже отличный — 7658 МГц. Обороты вентиляторов были зафиксированы на значении 53% от максимума (до 1600 об/мин). Это не создавало заметного шума, а температура GPU держалась в пределах 69–72 °C.

MSI N760 TF 2GD5/OC MSI N760 TF 2GD5/OC

Ну а теперь о том, как мы получили аналог референсной версии. Основная проблема в плавающей частоте GPU. Вначале вспомним об одинаковой паспортной мощности новинки и GeForce GTX 670. Отсюда делаем вывод о том, что алгоритм работы Boost ближе именно к этой карте, а не к GeForce GTX 660 Ti. По опыту общения с GeForce GTX 670 можно констатировать, что в большинстве тестов частота процессора превышает значение официального Boost Clock. Поэтому мы понизили базовую вплоть до 920 МГц ,что дало в итоге стабильное значение 1045 МГц, как раз на шаг выше Boost Clock 1033 МГц. После наблюдения за нагревом пороговая температура была понижена до 67 °C. При превышении этого значения частота начинала сбрасываться до 1019 МГц. По факту же почти везде получилось 1045 МГц, даже в Unigine Valley benchmark сброс частоты с 1045 МГц до 1019 МГц происходил лишь через некоторое время.

MSI N760 TF 2GD5/OC MSI N760 TF 2GD5/OC

Производительность при таких настройках будем считать близкой к уровню быстродействия референса. Но, конечно, возможны какие-то отклонения и об этом стоит помнить при оценке итоговых данных.
