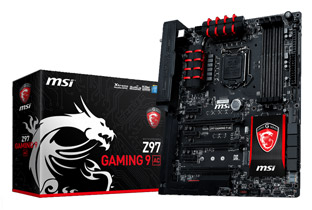

Обзор и тестирование игровой системной платы MSI Z97 Gaming 9 AC для процессов Intel Haswell в исполнении LGA1150

Тестовый стенд

Проверка запаса прочности и уровня продуктивности материнской платы MSI Z97 Gaming 9 AC выполнялись при использовании следующих комплектующих:
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 9.5.0.1367;
  • драйвер видеокарты: NVIDIA GeForce 340.43.
Процессорные функции энергосбережения и технология Intel Turbo Boost работали в режиме по умолчанию, модули оперативной памяти функционировали на частоте 1600 МГц с таймингами 9-9-9-24-1T. В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. Уровень быстродействия материнской платы MSI Z97 Gaming 9 AC сравнивался с результатам ASUS Maximus VII Hero, Maximus VII Ranger, H97-Pro Gamer, Sabertooth Z87 и MSI Z97 Gaming 5 и Z97I Gaming AC. Во время тестирования системные платы работали с такими версиями управляющих микрокодов:
  • MSI Z97 Gaming 9 AC (UEFI Setup 1.7B2 от 21.10.2014);
  • ASUS Maximus VII Hero (UEFI Setup 0904 от 23.06.2014);
  • ASUS Maximus VII Ranger (UEFI Setup 1003 от 24.06.2014);
  • ASUS H97-Pro Gamer (UEFI Setup 2105 от 14.07.2014);
  • ASUS Sabertooth Z87 (UEFI Setup 1901 от 15.04.2014);
  • MSI Z97 Gaming 5 (UEFI Setup 1.5B1 от 16.07.2014);
  • MSI Z97I Gaming AC (UEFI Setup 1.2 от 27.06.2014).
Оценка производительности проводилось в таких приложениях:
  • AIDA64 4.70.3200 (Cache & Memory benchmark);
  • Futuremark PCMark 8 v2.0.2028
  • Futuremark 3DMark v 1.3.708;
  • Batman: Arkham City;
  • Total War: Rome II.
Каждый из тестов повторялся не менее трех раз, по результатам которых вычислялось среднее значение.


Разгонный потенциал

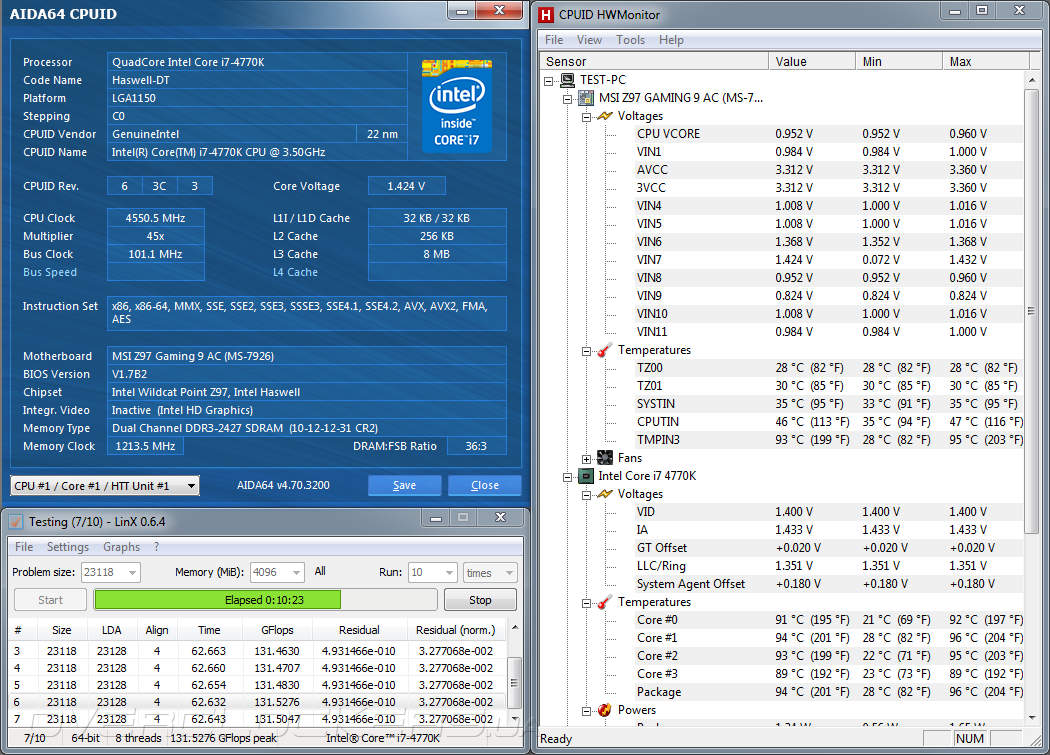

Для оценки оверклокерских возможностей новинки использовался процессор Intel Core-i7 4770K, в котором стандартный термоинтерфейс между крышкой и кристаллом заменен на высокоэффективный «жидкий металл». Максимальный разгон, который удалось получить на MSI Z97 Gaming 9 AC, составил 4550 МГц, тогда как кэш L3 функционировал на частоте 4450 МГц. Для этого напряжение VCCIN повышалось до 1,92 В, Vcore было увеличено до 1,4 В, а на кэш-память подавалось напряжение 1,35 В. Модули ОЗУ работали в режиме 2400 МГц с таймингами 10-12-12-31-2Т. Стабильность проверялась в программе LinX 0.6.4, которая прогрела процессорные ядра до температуры в 96° С.

MSI Z97 Gaming 9 AC

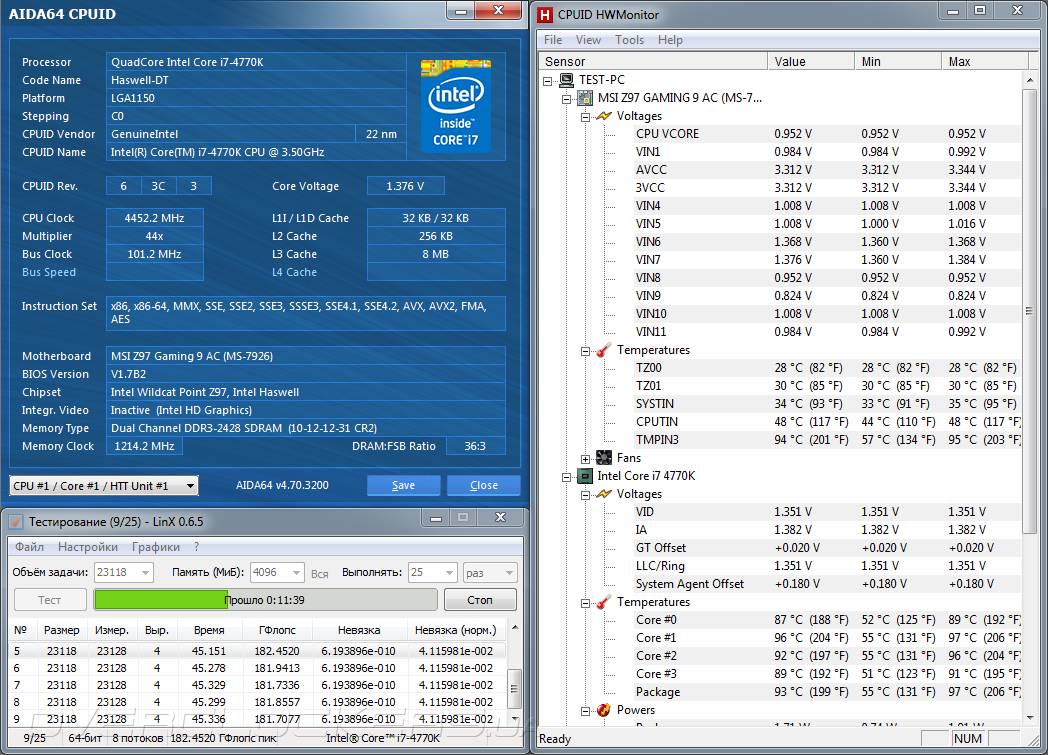

При использовании стресс-теста LinX версии 0.6.5, сильнее нагружающего центральный процессор за счет использования инструкций AVX 2.0, напряжение Vcore пришлось уменьшить до 1,35 В, в противном случае воздушный кулер не справлялся с отводом избыточного тепла. Снижение напряжения повлияло на тактовую частоту, ее также пришлось понизить до 4450 МГц, тогда как рабочие параметры кэша L3 остались без изменения. В таком режиме нагрев составил 97° С, что очень близко к предельной температуре, на которой может функционировать Haswell. Также, следует отметить, что судя по показаниям программного мониторинга материнская плата завышает Vcore примерно на 0,025 В, что может служить дополнительным источником повышенной температуры.

MSI Z97 Gaming 9 AC

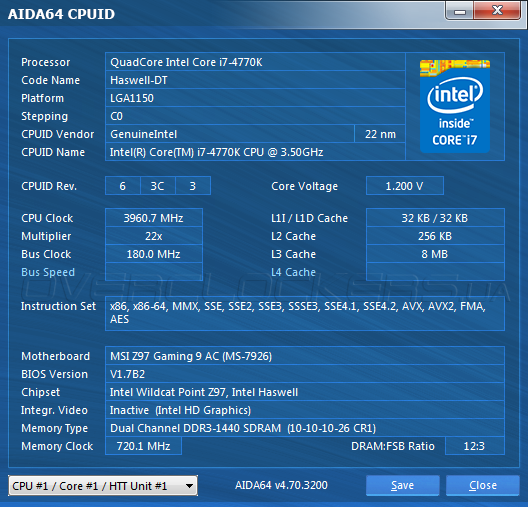

Что касается автоматического разгона, то здесь новинка продемонстрировала поведение, типичное для системных плат MSI. Результатом работы функции OC Genie стало повышение частоты центрального процессора до 4000 МГц при увеличении напряжения до 1,2 В, а для модулей ОЗУ включился режим 2400 МГц в соответствии с профилем Х.М.Р. Одной из особенностей автоматического разгона стало отключение технологий энергосбережения, что может привести к повышенному нагреву процессора и перерасходу электроэнергии.

MSI Z97 Gaming 9 AC

По части повышения BCLK MSI Z97 Gaming 9 AC обеспечила стабильную работу на частоте до 180 МГц включительно — очень достойный, хотя и отнюдь не рекордный результат.

MSI Z97 Gaming 9 AC

Не разочаровала новинка и при разгоне модулей ОЗУ. Тестовый комплект G.Skill TridentX F3-2400C10D-8GTX заработал в режиме 2580 МГц 12-12-12-39-2Т при напряжении 1,675 В.

MSI Z97 Gaming 9 AC

Следует заметить, что попытка оверклокинга с помощью встроенной в UEFI Setup функции Memory Try It! особых успехов не принесла.


Тестирование аудиоподсистемы

Одним из самых заметных конкурентных преимуществ MSI Z97 Gaming 9 AC является ее уникальная звуковая подсистема, качество реализации которой было оценено инструментальными методами. Для этого линейный аудиовыход системной платы соединялся с линейным входом внешней звуковой карты ASUS Xonar U7. Дополнительно были измерены характеристики встроенного звукового адаптера Xtreme Audio DAC, в случае с которым линейный вход аудиокарты ASUS Xonar U7 соединялся с выходом на наушники, распложенным на фронтальной панели системного блока. Измерения проводились в программе RightMark Audio Analizer 6.4.0 при частоте дискретизации 44,1 кГц и разрядности сигнала 16 бит, а также в режиме 48 кГц/24 бит. Результаты измерения характеристик звуковых трактов MSI Z97 Gaming 9 AC сравнивались с аналогичными показателями материнской платы MSI Z97 Gaming 5.

  MSI Z97 Gaming 9 AC (CM6631A) 44,1 кГц/16 бит   MSI Z97 Gaming 9 AC (CM6631A) 48 кГц/24 бит   MSI Z97 Gaming 9 AC (ALC1150) 44,1 кГц/16 бит   MSI Z97 Gaming 9 AC (ALC1150) 48 кГц/24 бит   MSI Z97 Gaming 5 (ALC1150) 44,1 кГц/16 бит   MSI Z97 Gaming 5 (ALC1150) 48 КГц/24 бит
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ +0,24, –0,06 Отлично +0,5, –0,17 Очень хорошо +0,43, +0,28 Очень хорошо +0,40, +0,29 Отлично +0,20, –0,13 Очень хорошо +0,21, –0,09 Очень хорошо
Уровень шума, дБ (А) –84,4 Хорошо –85,5 Хорошо –88,4 Хорошо –91,3 Очень хорошо –91,2 Очень хорошо –91,4 Очень хорошо
Динамические диапазон, дБ (А) 84,2 Хорошо 85,5 Хорошо 88,2 Хорошо 90,4 Хорошо 88,2 Хорошо 91,4 Очень хорошо
Гармонические искажения, % 0,01 Хорошо 0,0054 Очень хорошо 0,0045 Очень хорошо 0,0055 Очень хорошо 0,0082 Очень хорошо 0,007 Очень хорошо
Гармонические искажения + шум, дБ(A) –75,2 Средне –78,7 Средне –80,3 Хорошо –80,7 Хорошо –77,7 Средне –79,8 Средне
Интермодуляционные искажения + шум, % 0,021 Хорошо 0,019 Очень хорошо 0,012 Очень хорошо 0,01 Очень хорошо 0,015 Очень хорошо 0,011 Очень хорошо
Взаимопроникновение каналов, дБ –77,8 Очень хорошо –76,9 Очень хорошо –82,7 Очень хорошо –80,3 Очень хорошо –85,6 Отлично –83,7 Очень хорошо
Интермодуляции на 10 кГц, % 0,029 Хорошо 0,03 Хорошо 0,013 Очень хорошо 0,01 Очень хорошо 0,019 Очень хорошо 0,019 Очень хорошо
Общая оценка   Хорошо   Хорошо   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо

Если сравнивать звуковые тракты Audio Boost 2 двух материнских плат MSI, то качество их реализации практически не отличается. В то же время, Z97 Gaming 9 AC может похвастаться чуть меньшим уровнем интермодуляционных искажений, тогда как младшая модель демонстрирует лучшую развязку стереоканалов. Что касается звукового адаптера Xtreme Audio DAC, то его характеристики немного уступают встроенной звуковой подсистеме на базе HDA-кодека Realtek ALC1150 практически по всем параметрам. Одной из причин, по которой Xtreme Audio DAC показал средние результаты, могло стать невысокое качество кабеля, соединяющего аудиовыходы на передней панели системного блока со звуковым разъемом, расположенным на поверхности печатной платы. Впрочем, судить о качестве реализации аудиотракта по одним лишь измерениям в RightMark Audio Analizer, по меньшей мере, не корректно. Прослушивание эталонных музыкальных композиций через Xtreme Audio DAC показало, что звуковой адаптер демонстрирует отличное качество воспроизведения, особенно впечатлила проработка деталей в динамичных музыкальных фрагментах.


Результаты тестирования

MSI Z97 Gaming 9 AC

MSI Z97 Gaming 9 AC

MSI Z97 Gaming 9 AC

MSI Z97 Gaming 9 AC

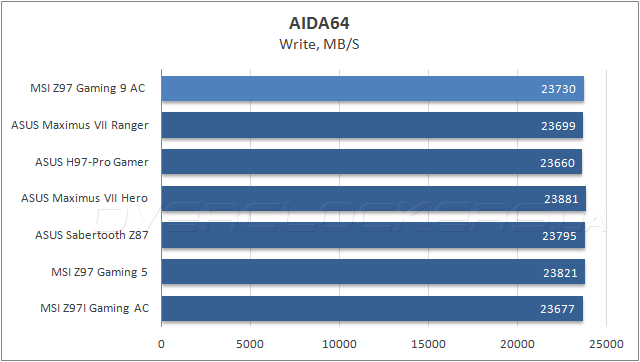

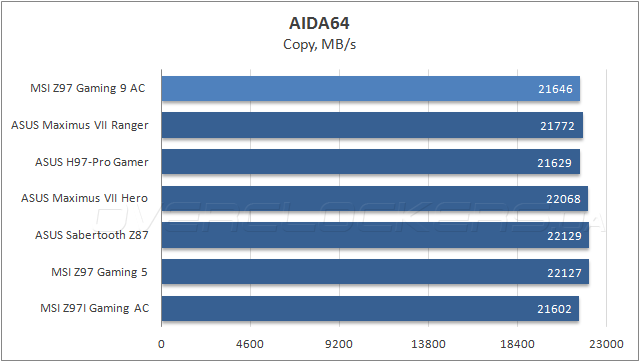

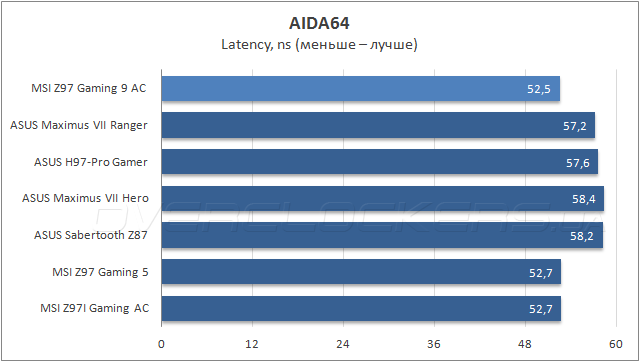

Во время оценки пропускной способности ОЗУ в программе AIDA64 новинка показал высокое быстродействие во всех без исключения подтестах, а по латентности доступа оказалась в победителях.

MSI Z97 Gaming 9 AC

MSI Z97 Gaming 9 AC

MSI Z97 Gaming 9 AC

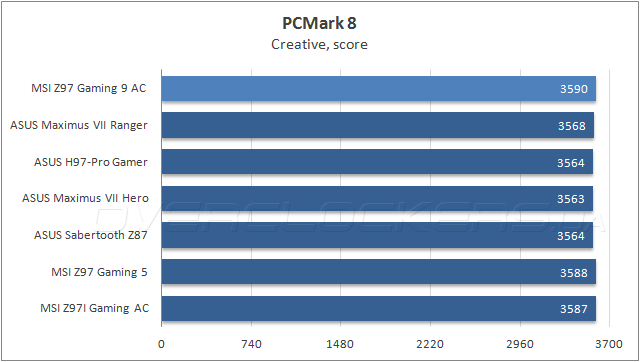

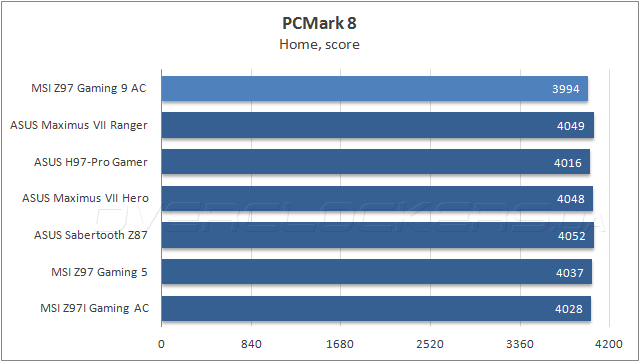

При тестировании в комплексном бенчмарке Futuremark PCMark 8, который позволяет судить о быстродействии систем при выполнении типичных повседневных задач, MSI Z97 Gaming 9 AC неожиданно отстала от соперниц в сценарии Home, тогда как в двух других подтестах показала результаты на уровне лидеров.

MSI Z97 Gaming 9 AC

MSI Z97 Gaming 9 AC

MSI Z97 Gaming 9 AC

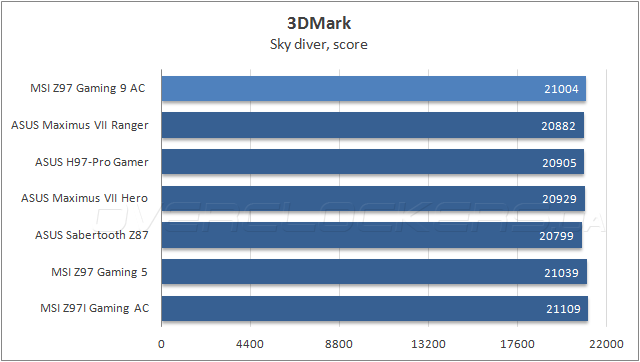

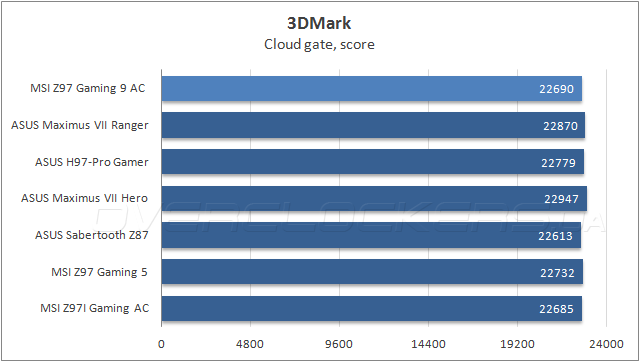

В сценариях Cloud Gate и Fire Strike из графического тестового пакета Futuremark 3DMark большинство участниц продемонстрировали идентичные результаты, а разница, если она есть, можно объяснить погрешностью измерения. Зато, в подтесте Sky diver героиня сегодняшнего обзора оказалась в тройке лидеров.

MSI Z97 Gaming 9 AC

MSI Z97 Gaming 9 AC

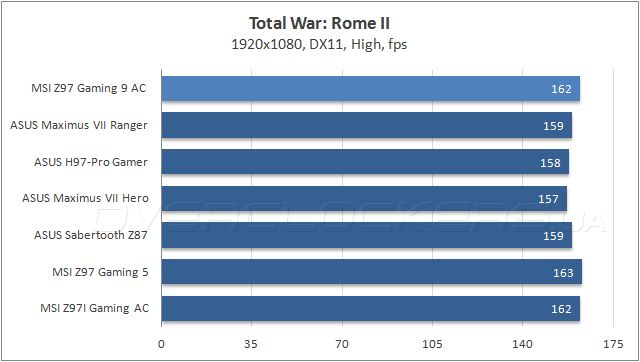

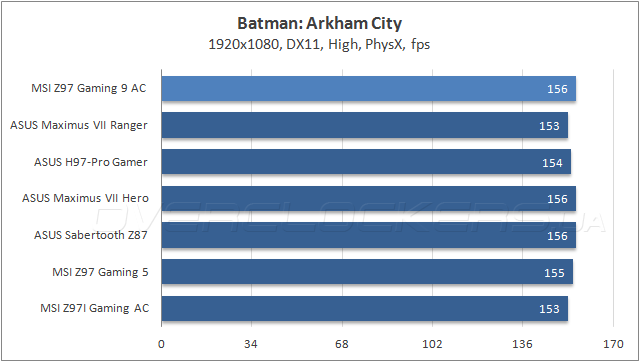

В процессе измерения частоты смены кадров в современных видеоиграх Z97 Gaming 9 AC разделила первое место с двумя другими материнскими платами MSI, что непременно оценят любители виртуальных сражений, у которых на счету каждый fps.


Энергопотребление

Для оценки энергопотребления тестовых стендов использовался прибор Basetech Cost Control 3000. С его помощью были измерены пиковые значения потребляемой мощности при прохождении стресс-теста LinX 0.6.5, а также среднее энергопотребление тестовых стендов в простое.

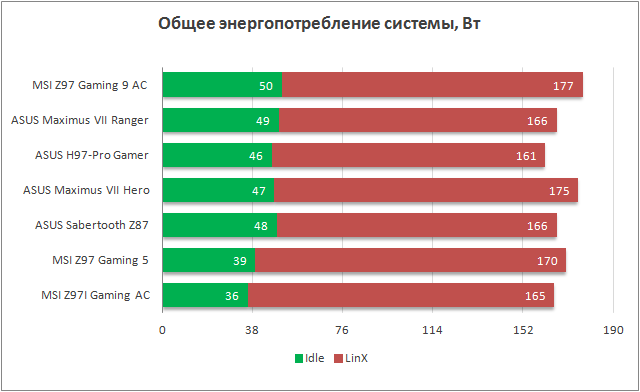

MSI Z97 Gaming 9 AC

Независимо от режима работы MSI Z97 Gaming 9 AC продемонстрировала наибольший среди участниц тестирования уровень потребляемой электроэнергии. Скорее всего, дело в большом количестве дополнительных контроллеров, которыми оснащена материнская плата, например, те же звуковой адаптер Xtreme Audio DAC и контроллер беспроводных сетей расходуют дополнительную электроэнергию, что и сказалось на снижении показателей энергоэффективности новинки.


Выводы

По результатам обзора и тестирования Z97 Gaming 9 AC можно смело сказать, что флагман игровой серии материнских плат MSI удался на славу. Разработчикам удалось совместить в одном продукте отличный запас прочности, богатые возможности расширения, в том числе поддержку беспроводных сетей, и хороший уровень быстродействия. Отдельного упоминания заслуживает продуманный дизайн новинки, ее функциональное меню настройки и набор отличного комплектного ПО. Что касается одного из главных конкурентных преимуществ MSI Z97 Gaming 9 AC — звукового адаптера Xtreme Audio DAC, то субъективно его звучание наголову превосходит традиционные интегрированные решения, а невысокие результаты инструментальной оценки можно объяснять несовершенством методики измерений.

В части разгонного потенциала героиня сегодняшнего обзора порадовала своими достижениями максимальной тактовой частоты центрального процессора, но несколько разочаровала результатами автоматического разгона. Следует отметить, что производитель использует щадящие настройки для режима OC Genie в целях уменьшения количества отказов со стороны аппаратного обеспечения, работающего за пределами своих возможностей. А вот обнаруженное во время разгона завышение напряжения заставляет тщательнее подбирать значение Vcore, в противном случае придется бороться с избыточным нагревом центрального процессора. Впрочем, это не такая большая проблема на фоне всех тех положительных качеств, присущих MSI Z97 Gaming 9 AC.

MSI Z97 Gaming 9 AC Выбор редакции: лучшее качество
