Меню настройки системных плат MSI серии Gaming неоднократно рассматривалось в наших предыдущих обзорах, тем не менее, стоит в очередной раз напомнить про его основные особенности. В основе прошивки MSI Z97 Gaming 9 AC лежит управляющий микрокод UEFI разработки AMI, поверх которого работает оригинальный пользовательский интерфейс Click BIOS 4. В верхней части окна пользователю доступна информационная панель, на которую выводится показания аппаратного мониторинга, отображаются дата и время, а также краткие сведения о версии управляющего микрокода и установленных компонентах. Здесь же задается порядок инициализации загрузочных устройств, запускается функция автоматического разгона OC Genie и активируются профили Х.М.Р. для модулей ОЗУ.
Во вкладке Settings сосредоточены опции, отвечающие за базовую настройку материнской платы.
Меню System Status предназначено для установки даты и времени, отображения конфигурации дисковой подсистемы и вывода подробной информации о версии управляющего микрокода.

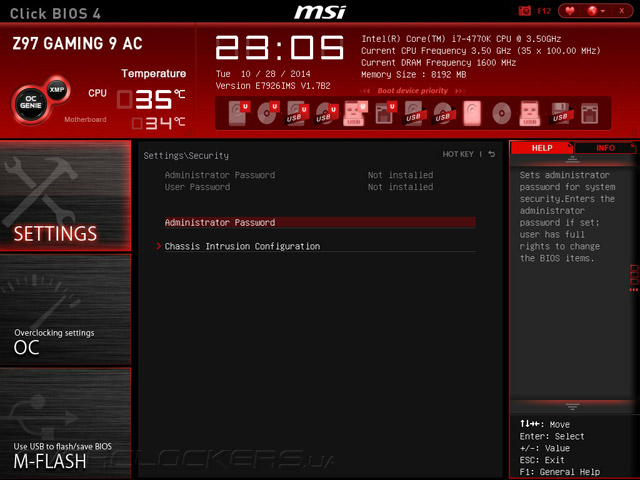

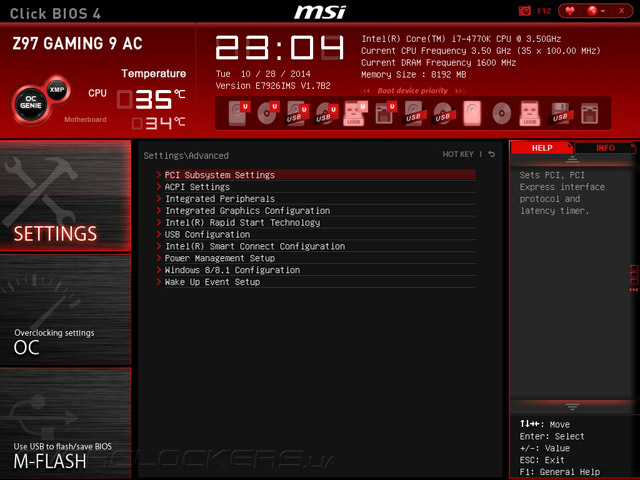

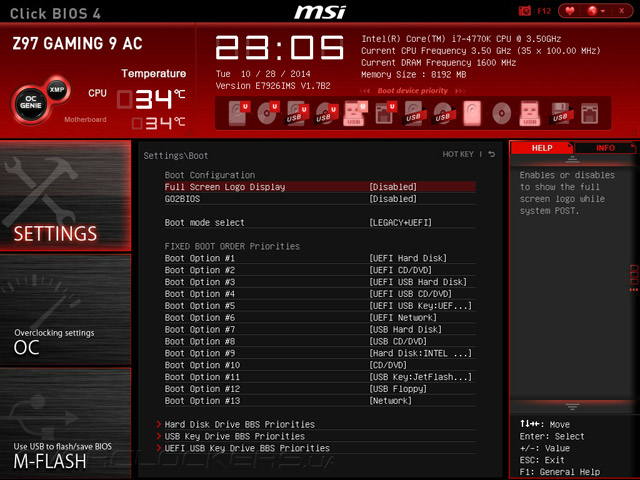

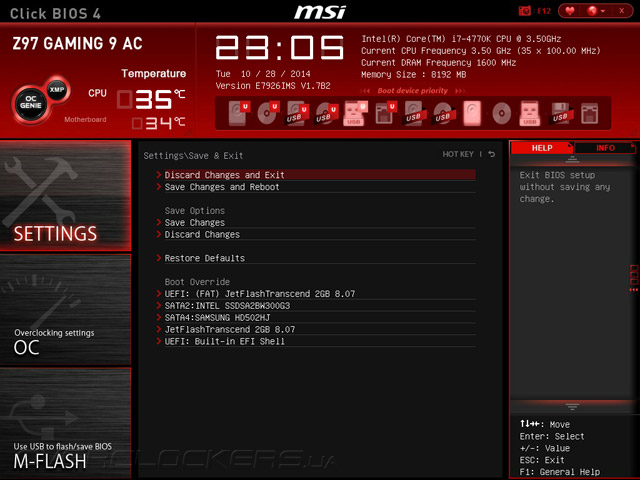

В подразделе Advacned находится управление функциями расширения, вкладка Boot, как следует из названия, отвечает за настройку процесса загрузки, в Security задаются параметры безопасности и, наконец, меню Save&Exit позволяет загрузить настройки UEFI по умолчанию, а также выполнять принудительную загрузку с доступных дисковых устройств.

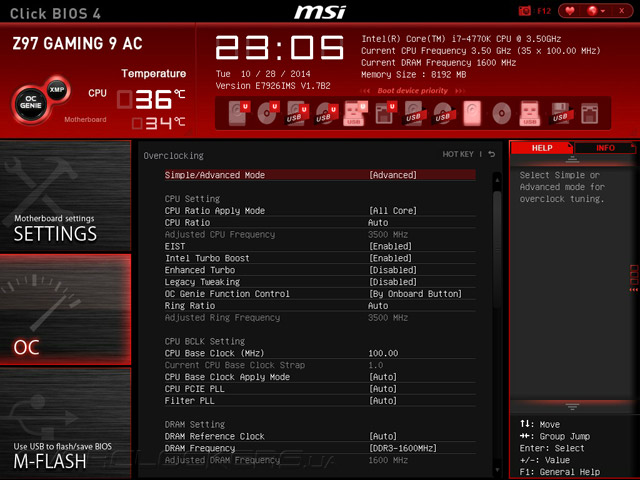

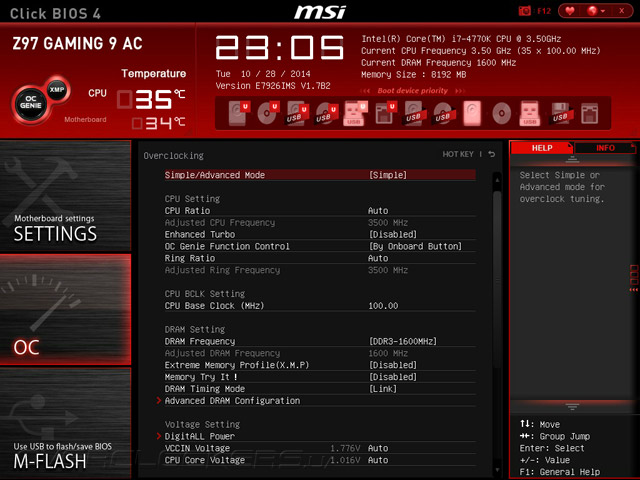

Многочисленные опции, отвечающие за оверклокинг, сосредоточены во вкладке OC, имеющей два режима отображения: Advanced mode, в котором доступны все возможные настройки, и Simple mode, где предлагается управление только основными параметрами.
Функциональности, обеспечивающей упрощенным режимом вполне, достаточно для начинающих любителей разгона, тогда как искушенные оверклокеры предпочтут воспользоваться режимом Advanced mode, в котором доступно управление базовой частотой, коэффициентами умножения вычислительных ядер и кэша L3, настройками технологии энергосбережения EIST и функции Turbo Boost, а также опции Enhanced Turbo, повышающей быстродействие в программах, не имеющих многопоточной оптимизации.

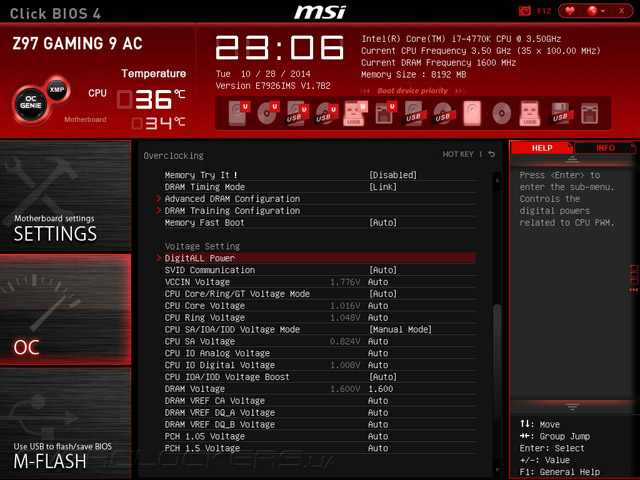

Прошивка MSI Z97 Gaming 9 AC обеспечивает широкие возможности по управлению электропитанием на процессоре, модулях ОЗУ и всех основных компонентах материнской платы. Перечень напряжений, их диапазоны и шаг изменения приведены в следующей таблице:
| Параметр | Диапазон напряжений, В | Шаг, В |
| VCCIN Voltage | 1,2–3,04 | 0,001 |
| CPU Core Voltage | 0,8–2,1 | 0,001 |
| CPU Core Voltage Offset | –0,99…+0,99 | 0,001 |
| CPU Ring Voltage | 0,8–2,1 | 0,001 |
| CPU Ring Voltage Offset | –0,99…+0,99 | 0,001 |
| CPU SA Voltage | 0,8–1,85 | 0,001 |
| CPU SA Voltage Offset | –0,99…+0,99 | 0,001 |
| CPU IO Analog Voltage | 0,8–2,0 | 0,001 |
| CPU IO Analog Voltage Offset | –0,99…+0,99 | 0,001 |
| CPU IO Digital Voltage | 0,8–2,0 | 0,001 |
| CPU IO Digital Voltage Offset | –0,99…+0,99 | 0,001 |
| CPU IOA/IOD Voltage Boost | –0,15…+0,3 | 0,05 |
| DRAM Voltage | 0,24–2,77 | 0,01 |
| PCH 1,05 Voltage | 0,7–2,32 | 0,01 |
| PCH 1,5 Voltage | 0,8–2,77 | 0,01 |
Для напряжений CPU Core Voltage и CPU Ring Voltage предусмотрены несколько режимов регулировки: Offset, при котором задается прирост к штатному значению, Override, где необходимая величина указывается в явном виде, а также Adaptive, сочетающий функции первых двух, а также два комбинированных режима.

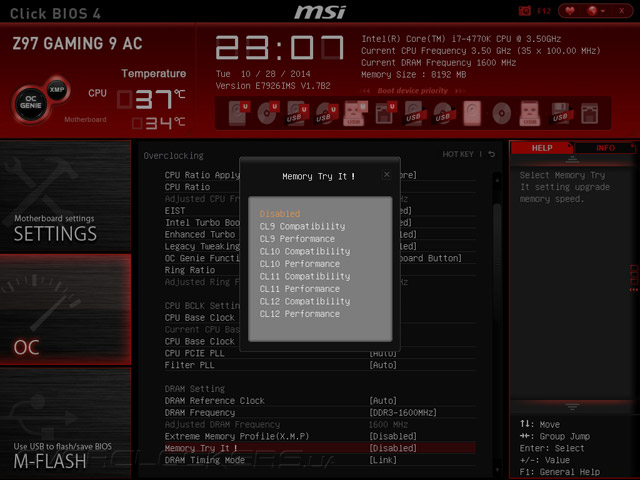

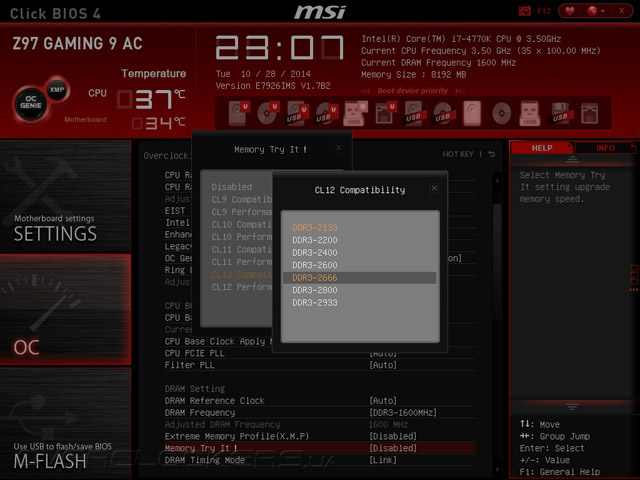

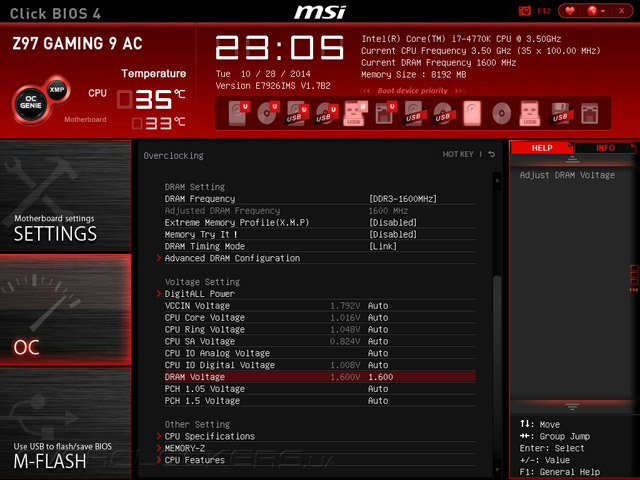

Для подсистемы оперативной памяти в UEFI Setup можно выбрать тактовую частоту до 3200 МГц включительно. Также, есть возможность воспользоваться функцией Memory Try It!, которая предназначена для автоматического разгона модулей ОЗУ.

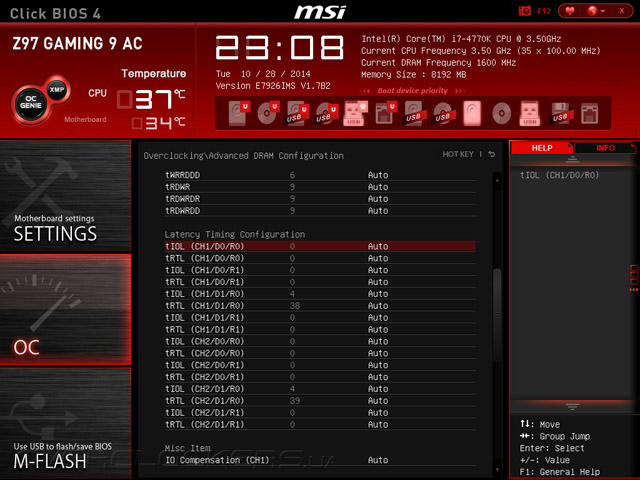

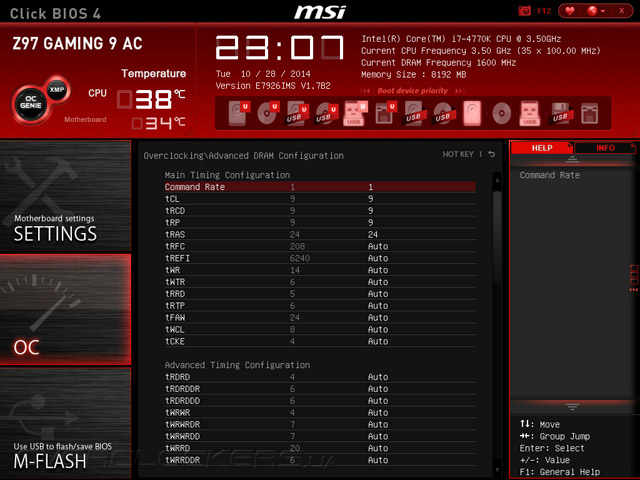

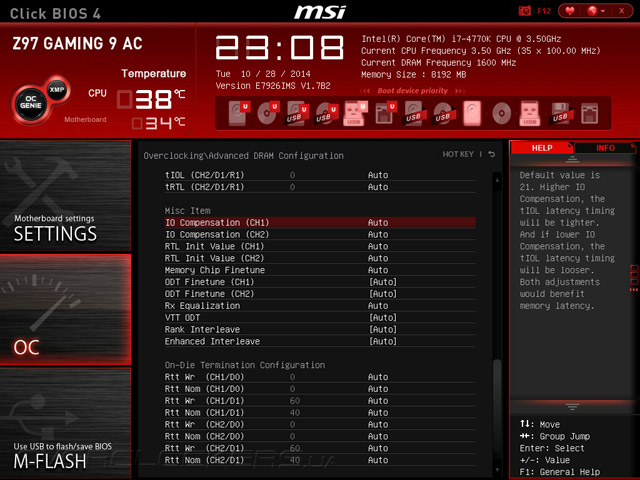

Ручные настройки таймингов и множества других второстепенных параметров оперативной памяти сосредоточены в подменю Advanced DRAM Configuration, а в повышении частотного потенциала подсистемы ОЗУ поможет опция DRAM Training Configuration.
За настройку работы VRM центрального процессора отвечает подменю DigitAll Power, где задается работа функции CPU Vdroop Offset Control, препятствующей проседанию напряжения VCCIN, устанавливается частота переключения силовых элементов и срабатывание защит от превышения тока, напряжения и температур.
Управление процессорными функциями энергосбережения и такими специфическими опциями, как Hyper Threading, аппаратная защита от вирусов и виртуализация, сосредоточено в подразделе CPU Features. Кроме того, здесь задаются лимиты потребляемой мощности и некоторые тонкие настройки встроенного в процессор регулятора напряжения.
В прошивку встроена подпрограмма M-Flash, предназначенная для обновления управляющего микрокода, и функция OC Profile, позволяющая сохранять до шести наборов с настройками UEFI с возможностью записи файла на сменный накопитель.

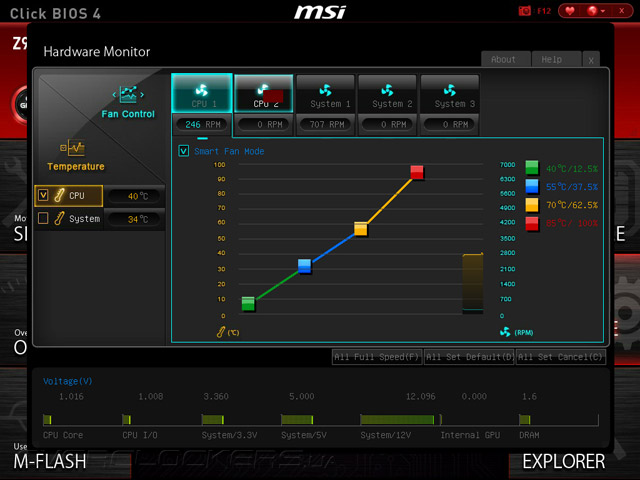

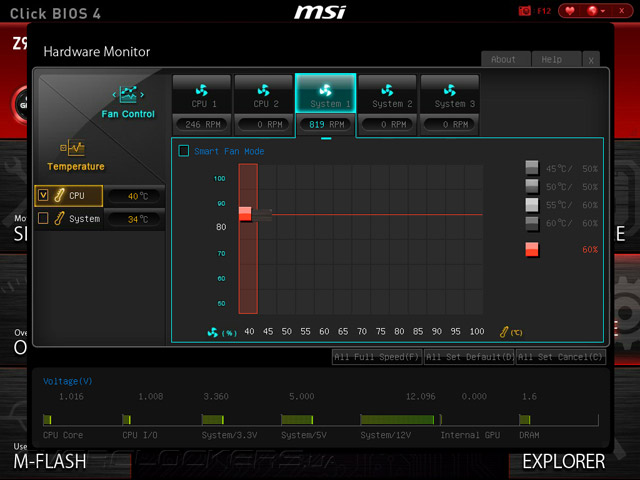

Функции аппаратного мониторинга и управления вентиляторами сосредоточены в меню Hardware Monitor. Здесь выводятся значения семи напряжений, двух основных температур, а также скорости вращения пяти крыльчаток охладителей. Для «карлсонов», которые поддерживают регулировку оборотов с помощью ШИМ, предусмотрено автоматическое управление в зависимости от показаний температурных сенсоров, а для вентиляторов, скорость вращения которых регулируется изменением напряжения, можно задавать желаемый уровень относительно максимума.

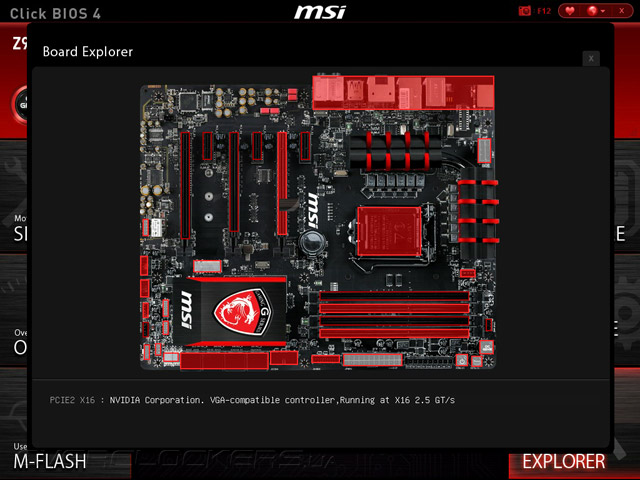

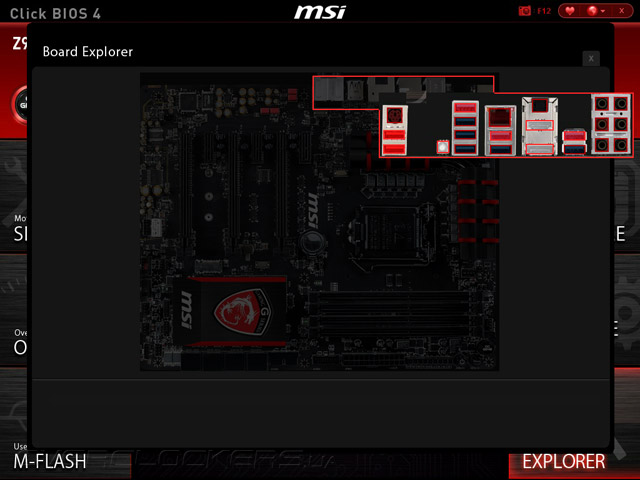

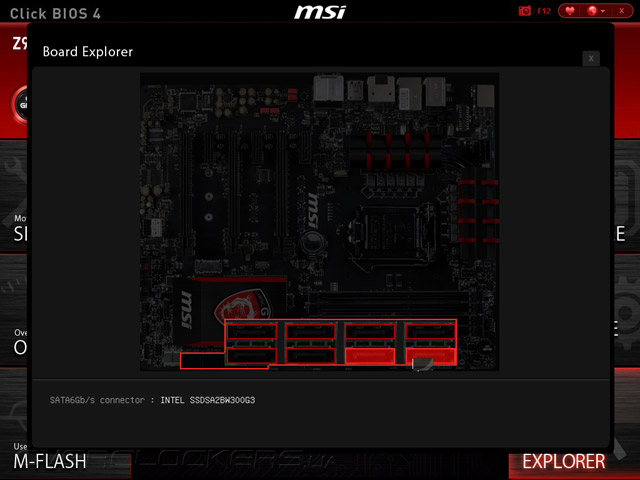

Также, меню настройки новинки оснащено функцией Board Explorer, позволяющей просматривать подробные сведения об установленных компонентах и режимах их работы, а также информацию подключенной периферии.

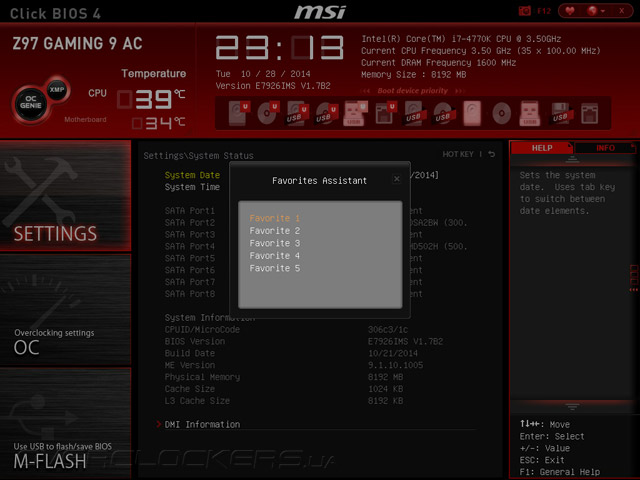

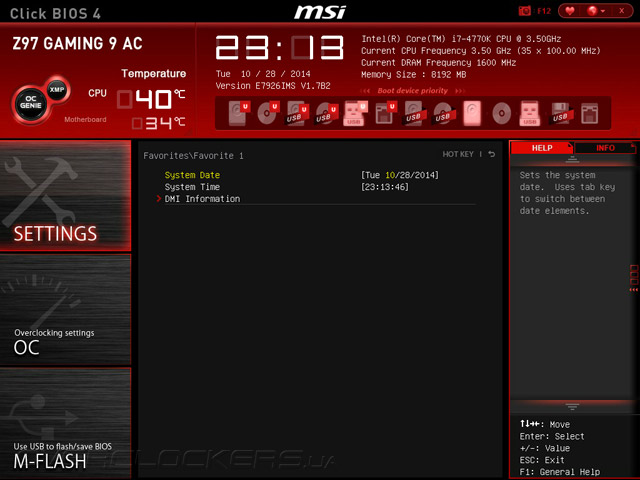

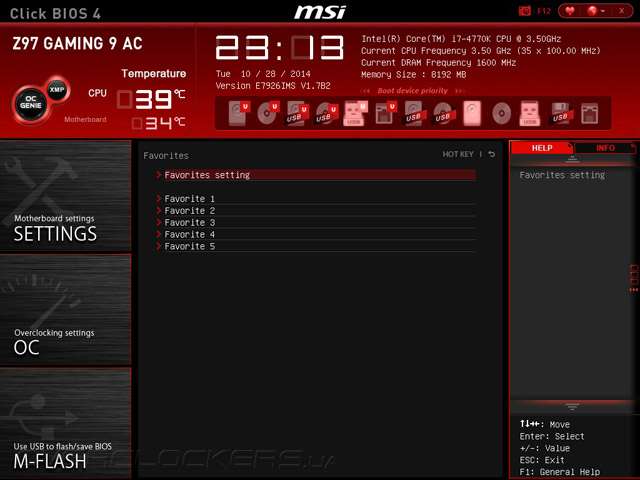

Разработчики UEFI Setup предоставили пользователям возможность самостоятельно сформировать вкладку Favorites, наполнив его теми функциями, которые используются чаще всего. Для этого достаточно кликнуть правой клавишей мыши по требуемой опции, после чего она будет добавлена в один из четырех разделов.
Комплектное ПО

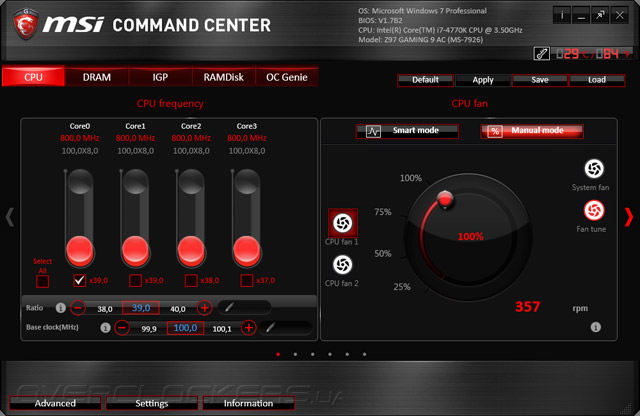

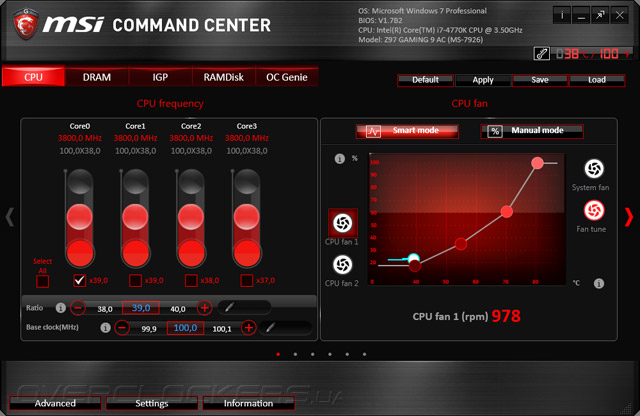

Системная плата MSI Z97 Gaming 9 AC поставляется вместе со всеми необходимыми драйверами и большим набором программного обеспечения, которое нашим постоянным читателям хорошо знакомо из предыдущих обзоров продукции MSI. Среди этого разнообразия выделяется ПО Command Center, предназначенное для разгона, системного мониторинга и реализации ряда дополнительных функций. После запуска программы открывается главное окно, в верхней части которого выводится информация о версиях операционной системы и управляющего микрокода, а также типе центрального процессора и модели материнской платы. Во вкладке CPU находится управление множителем вычислительных ядер и базовой частотой, а также регулировка двух процессорных вентиляторов, для которых можно задать автоматический или ручной режим работы.
Также, во вкладке CPU находится управление питанием центрального процессора, а в подразделе DRAM отображается текущая частота модулей ОЗУ и предоставляется возможность регулировки напряжения на модулях.

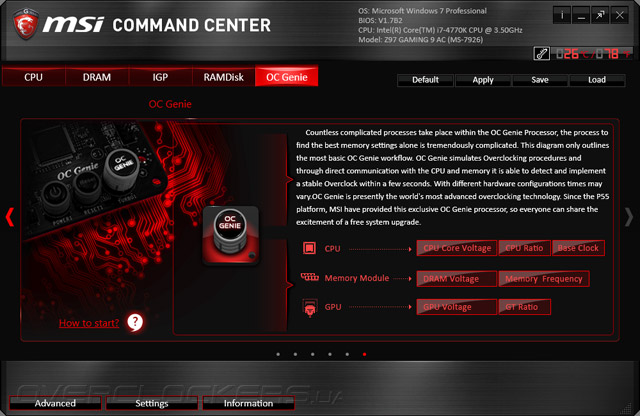

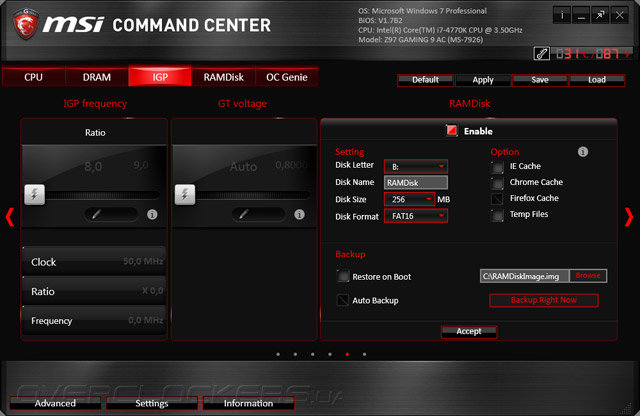

В том случае, если используется встроенное графическое ядро, программа Command Center позволяет настраивать его быстродействие. Здесь же, во вкладке RAMDisk находится одноименная опция, с помощью которой можно создать в области ОЗУ виртуальный логический диск, а для запуска функции автоматического разгона служит функция OC Genie.

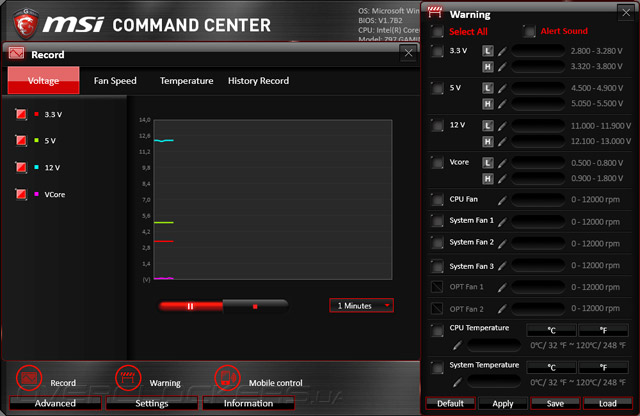

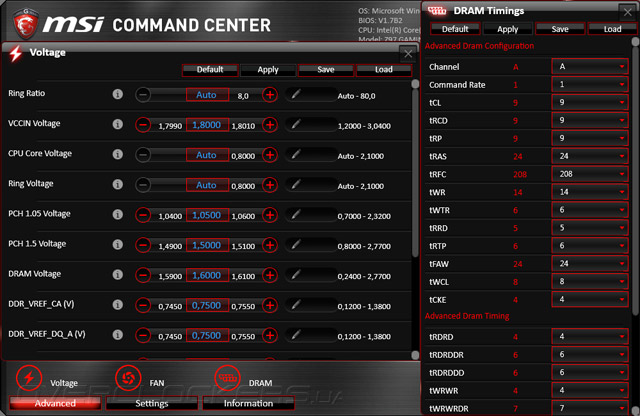

Среди возможностей программы числится регулировки напряжений на всех основных узлах материнской платы, настройки таймингов ОЗУ, а также управление корпусными вентиляторами, визуализация динамики изменения показаний системного мониторинга и настройка оповещения в случае превышения допустимых значений этих показаний.
Обладатели мобильных устройств, работающих под управлением ОС Android и iOS, могут воспользоваться технологией Mobile Control, которая предлагает функции удаленного управления параметрами быстродействия материнской платы и мультимедийными функциями операционной системы.
Наконец, с помощью Command Center можно узнать подробную информацию об установленных модулях ОЗУ и центральном процессоре, а также текущих показаниях датчиков аппаратного мониторинга.
Помимо Command Center вместе с материнской платой предлагается программа ECO Center. В ее обязанности входит управление питанием на интерфейсных разъема и портах расширения, отключая которых можно добиться снижения уровня потребляемой электроэнергии.

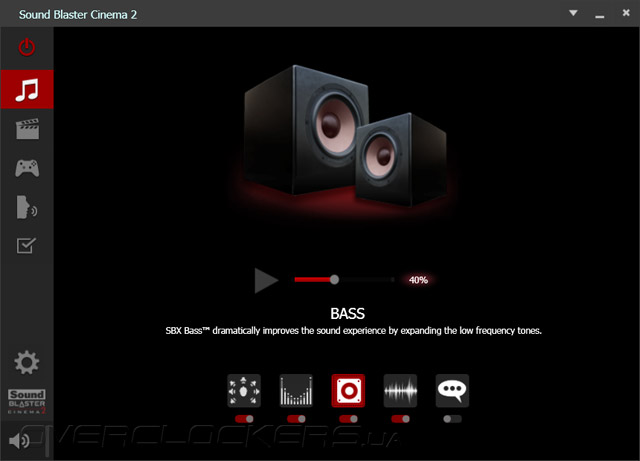

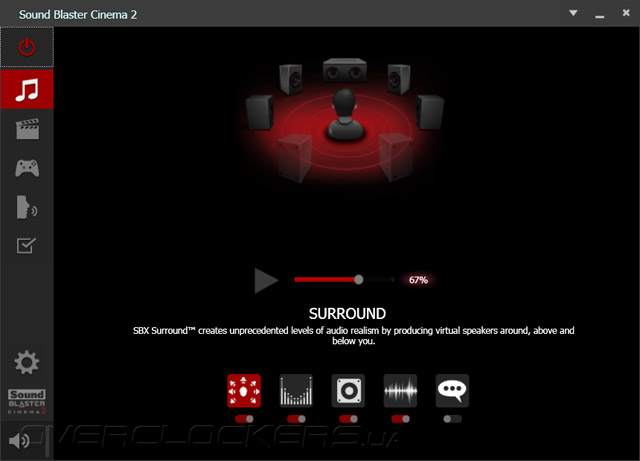

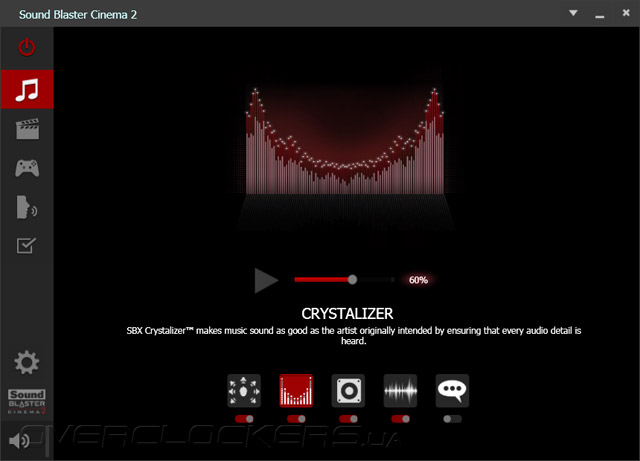

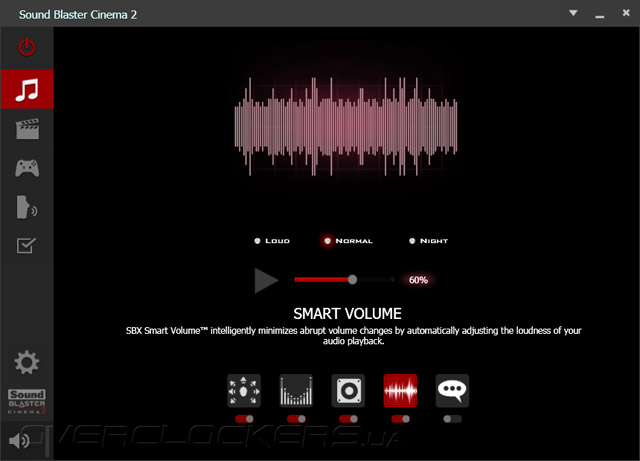

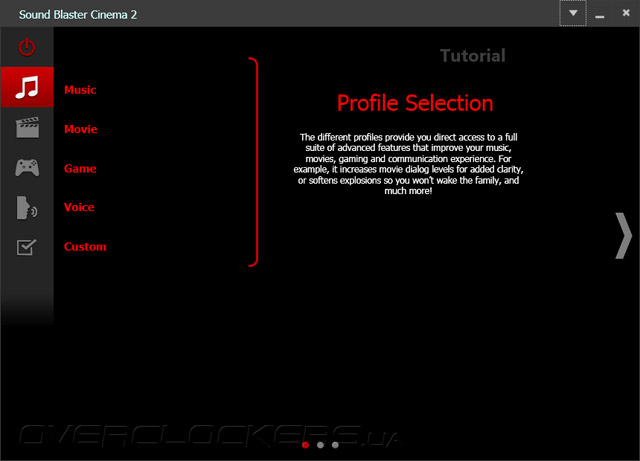

Материнская плата поддерживает технологию программной обработки звука Sound Blaster Cinema 2. С ее помощью пользователи могут выбрать один из четырех предустановленных профилей, соответствующих основным сценариям использования, либо настроить звуковые эффекты самостоятельно.

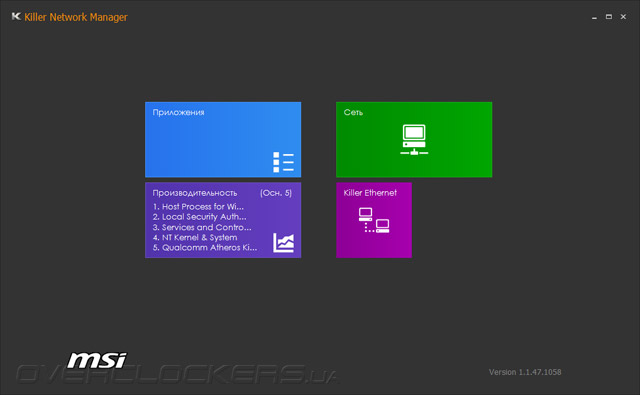

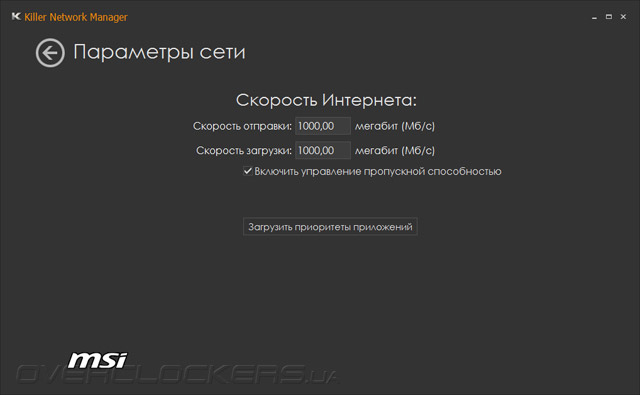

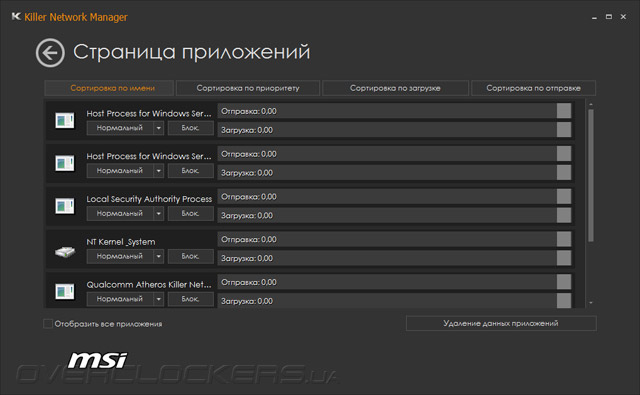

Для управления полосой пропускания сетевого подключения и задания приоритетов доступа различных приложений в Интернет служит программный продукт Killer Network Manager.

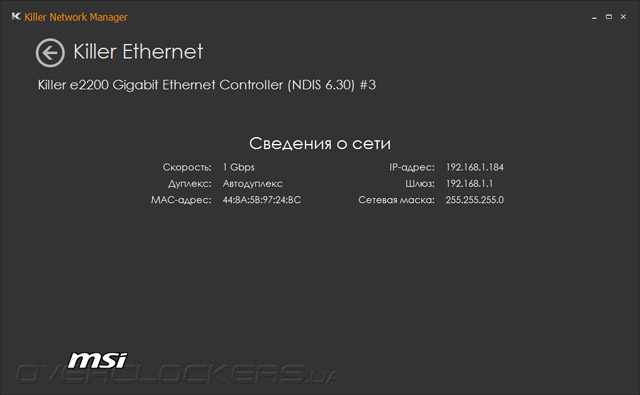

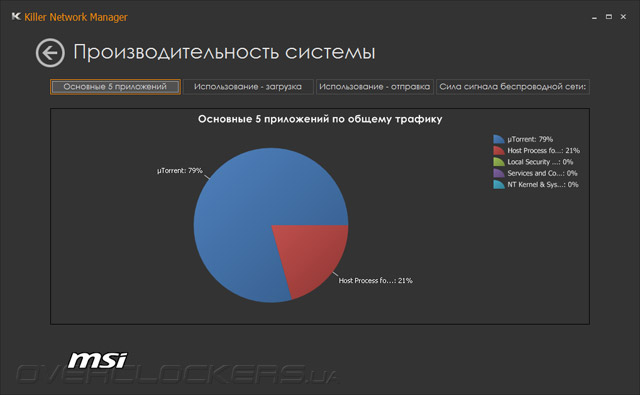

Эта утилита также позволяет оценить использование сетевого подключения, вручную задать ограничение пропускной способности и просмотреть настройки адаптера локальной сети.
