Обзор материнской платы Gigabyte GA-Z97X-Gaming 7. Торжество универсального подхода

Нынешнее положение дел на рынке материнских плат можно описать двумя словами — он перенасыщен. Огромное количество моделей, семейств и их подгрупп привели к полному размытию граней между ними. Сегодняшний визитёр нашей лаборатории живой тому пример. Вместо яркого набора «игровых» элементов, устройство обладает рядом характеристик, которые порой не встретить у более консервативных моделей. Речь о точках по замеру напряжений, всех основных, которыми может заинтересоваться пользователь, выполняющий разгон процессора и оперативной памяти. Три удобных кнопки — включения, перезагрузки и сброса настроек CMOS — помогут произвести настройку системы ещё до сборки компьютера, прямо в рамках открытого стенда. Если при этом вдруг возникнет внештатная ситуация, то POST-индикатор поможет с постановлением диагноза.

В то же время устройство оснащено наиболее современным «игровым» сетевым контроллером, и звуковая подсистема не осталась без внимания: кодек заботливо упакован под экранирующий «щит», использован ряд специальных конденсаторов, благотворно влияющих на восприятие звукового контента. Всё это дополнено пятнадцатью светодиодами томного алого свечения, распаянных на обратной стороне платы — рядом у дорожки, образованной вытравливанием небольшого числа медных проводников в четырёхслойной PCB.

Gigabyte GA-Z97X-Gaming 7

Большое число в именовании модели означает расширенные возможности в рамках основного её предназначения: за счёт дополнительного контроллера число гнёзд SATA увеличено до восьми, причём изделие от Marvell позволяет организовать пару самых простых типов RAID-массивов. Деление шестнадцати линий PCI-E происходит между тремя слотами. В добавок ко всему этому реализация интерфейса PCI сможет продлить жизнь любимому устройству, если для него всё ещё существует программная поддержка в современных операционных системах.

Модель Gigabyte GA-Z97X-Gaming 7 (rev. 1.0)
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*/3100*/3200*(OC), максимум 32 ГБ
Слоты PCI-E 3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4)
3 x PCI Express 2.0 x1
M.2 1 x PCI Express 2.0 x2
Слоты PCI 1 (ITE IT8892E)
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы HDMI 1.4a, DVI-D, D-Sub
Количество подключаемых вентиляторов 6 (5x 4pin, 1x 3pin)
Порты PS/2 2
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z97)
8 x 2.0 (4 разъёма на задней панели, Z97)
SATA Express 1 (Z97)
Serial ATA 6 x SATA 6 Гбит/с (Z97)
2 x SATA 6 Гбит/с (Marvell 88SE9172)
RAID 0, 1, 5, 10 (Z97)
0, 1 (Marvell 88SE9172)
Встроенный звук Realtek ALC1150 (7.1, HDA), Texas Instruments NE5532
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Qualcomm Atheros Killer E2201 (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Возможность подключения TPM-модуля, кнопки включения и перезагрузки, POST-индикатор, восемь пар контактов для измерения напряжения, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI

Нельзя не отметить наличие целых двух гнёзд типа PS/2 и доступность COM-интерфейса, пусть и с привлечением сторонних переходников.


Упаковка и комплектация

Продукт поставляется в обыкновенной коробке с яркой полиграфией. Никаких акцентов вендор на лицевой стороне решил не расставлять. И если прежде рассмотренные модели от Gigabyte — GA-Z97X-SOC Force и GA-Z97MX-Gaming 5 — обладали откидной крышкой, то здесь её нет.

Gigabyte GA-Z97X-Gaming 7

Задняя часть оформлена идентично упомянутой GA-Z97MX-Gaming 5. Вообще, их задние панели абсолютно одинаковы за исключением цвета стойки с портами USB 2.0. Здесь она обыкновенного чёрного цвета, поскольку технология USB 2.0 DAC-UP не применяется. Фото платы позволяет сформировать образ продукта, в этом помогают ещё и грамотно расставленные комментарии над самыми интересными элементами. Ниже размещена таблица со спецификациями изделия.

Gigabyte GA-Z97X-Gaming 7

Стоит удивляться или нет, но их комплекты поставки также идентичны:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейки с логотипами компании и G1 Gaming;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с одноцветным символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт.
Gigabyte GA-Z97X-Gaming 7

Из расширенного числа предметов отмечу целых две наклейки, тогда как нынешний тренд строгих стилей, кажется, вовсе не способствует к увеличению именно этого типа аксессуаров.


Внешний вид и функциональность

Устройство использует ограниченное число цветов, общий стиль можно охарактеризовать как строгий. На габаритах решили не экономить, что не может не радовать. Лицевая часть не перегружена электронными компонентами в какой-либо отдельно взятой области.

Gigabyte GA-Z97X-Gaming 7

Сзади они практически отсутствуют, лишь небольшое число керамических конденсаторов в зоне стабилизатора питания ЦП и драйвер IR3598 с обвязкой у VRM оперативной памяти обращают на себя внимание. Интересен способ фиксации охладителя системной логики: было предусмотрено четыре точки крепежа, но здесь обошлись двумя болтами с ограничением прижима, а ещё два были заменены на подпорки.

Gigabyte GA-Z97X-Gaming 7

Сам же охладитель имеет весьма большие габариты — температура чипсета при тестировании не превышала 42 °С.

Gigabyte GA-Z97X-Gaming 7

Под ним скрыт коммутатор двух линий PCI-E — CBTL04083B, связывающий работу SATA-E и гнезда M.2. Неподалёку распаян контроллер Marvell 88SE9172.

Gigabyte GA-Z97X-Gaming 7

Помимо корректно выполненной маркировки на самой PCB, существует понятная цветовая дифференциация принадлежности гнёзд SATA к тому или иному контроллеру. Более тёмная группа соотносится с набором системной логики Intel Z97.

Gigabyte GA-Z97X-Gaming 7

В правом нижнем углу находится гнездо питания, усиливающее возможности слотов PCI-E. Рядом с ним находятся два миниатюрных индикатора, имеющих оранжевое свечение, — каждый из них символизирует работу одной из двух микросхем ПЗУ.

Gigabyte GA-Z97X-Gaming 7

Конфигурация слотов расширения системы, на мой взгляд, оптимальная. Шесть коммутаторов CBTL04083B позволяют распределить шестнадцать линий PCI-E вплоть до формулы вида х8+х4+х4.

Gigabyte GA-Z97X-Gaming 7

Звуковой кодек дополнен двухканальным операционным усилителем от Texas Instruments — NE5532.

Gigabyte GA-Z97X-Gaming 7

О блоке управления и контроля за системными напряжениями, размещённого в районе правого верхнего угла, я уже упомянул во вступлении. Отмечу, что кнопка включения хоть и имеет красный цвет, во время своей работы она обретает скорее оранжевые оттенки — из-за яркой, очевидно — белой, подсветки. Ручное переключение между микросхемами ПЗУ можно произвести по такой схеме: сперва следует отказаться от технологии DualBIOS, а затем уже произвести свой выбор. Удобно, что легенда принадлежности каждого из переключателей находится совсем рядом.

Gigabyte GA-Z97X-Gaming 7

Визуально модуль стабилизатора питающего напряжения ЦП похож на применяемый, например, в структуре модели G1.Sniper Z87. Там использовалась четырёхфазная стабилизация во главе с ШИМ-контроллером ISL95820, и тогда к качеству формируемого напряжения возникали определённые претензии.

Gigabyte GA-Z97X-Gaming 7

Радиаторы оказались такими же, как и виденные в составе GA-Z97MX-Gaming 5. Это небольшие профили из легкосплавного материала, дополненные термопрокладкой с толщиной около полутора миллиметров.

Gigabyte GA-Z97X-Gaming 7

Однако в этот раз роль контроллера оказалась возложена на восьмиканальный IR3563B производства International Rectifier, знакомого по многим более удачным продуктам от той же компании Gigabyte, например — G1.Sniper 5. Не обошлось и без дополнительных помощников — четырёх IR3598. Сама же топология схожа именно с G1.Sniper Z87, а силовая часть аналогична используемой на GA-Z97MX-Gaming 5 — задействованы полевые транзисторы с низким сопротивлением открытого канала SiRA12DP от Vishay Intertechnology. О возможностях этого модуля детальнее можно будет узнать при проверке разгонного потенциала.

Gigabyte GA-Z97X-Gaming 7

О задней панели также было уже сказано. Общий набор гнёзд всеохватывающий и, в целом, он достаточен. Оба цифровых видеовыхода оснащены собственным конвертом уровней сигнала — PTN3360D и ASM1442.

Gigabyte GA-Z97X-Gaming 7

В целом, картина весьма идиллическая. Никаких претензий к дизайну предъявить я не смог. В качестве пожелания можно озвучить идею вывода температуры процессора на POST-индикатор в режиме работы ОС, но как для игрового продукта отсутствие такого инструмента вовсе не является чем-то критическим или неудобным. А вот все остальные необычные конструктивные решения идут такому устройству лишь на пользу, особенно при его использовании внутри компьютера с разогнанными компонентами.

Возможности UEFI

И вновь добравшийся к нам образец был оснащён последней версией микрокода. Все виденные прежде нововведения в равной степени коснулись и GA-Z97X-Gaming 7. При первом входе в UEFI необходимо пройти этап первоначальной настройки системы. Здесь в первую очередь стоит определится с режимом дальнейшего отображения меню, а переход между всеми вариантами можно выполнить простым нажатием кнопки F2.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

В прошлый раз меня удивила тема оформления Lava, свойственная изделиям оверклокерской направленности. Здесь оказался доступным полный набор, хотя по умолчанию именно она и была активирована. У GA-Z97MX-Gaming 5 самого списка с темами попросту нет, а изменить можно лишь фоновый рисунок. GA-Z97X-Gaming 7 в этом больше похожа на старшую GA-Z97X-SOC Force, вместе со всеми присущими той проблемами: всё такие же артефакты появляются при работе с наиболее современным режимом отображения интерфейса.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Smart Tweak Mode дублирует в себе лишь содержимое раздела M.I.T. из более знакомого меню с классическим стилем оформления элементов. Вообще, возможности «игровых» моделей совершенно идентичны, поэтому сегодня ограничимся их экспресс-осмотром, а более подробно UEFI можно рассмотреть в обзоре GA-Z97MX-Gaming 5. В сфере тонких настроек добавились пункты, ответственные за работу DDR VRM, отчего и немного изменился акцент в при установке этого питающего напряжения — шаг стал меньше. Во всём остальном — ничего нового.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Наиболее важные из параметров собраны в единую таблицу:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–333,32 0,01
CPU PLL Selection Auto/LCPLL/SBPLL
Filter PLL Level Auto/Low/High
CPU Clock Ratio (Multiplier) 8–80 1
CPU Vcore (В) 0,5–1,8 0,001
CPU Vcore Offset (В) –0,3…+0,4 0,001
CPU VRIN External Override (В) 1,0–2,4 0,01
CPU VRIN Loadline Calibration Auto/Normal/Standard/Low/Medium/High/Turbo/Extreme
Uncore Ratio (Multiplier) 8–80 1
CPU RING Voltage (В) 0,8–1,8 0,001
CPU RING Voltage Offset (В) –0,3…+0,4 0,001
System Memory Multiplier 14–28
8–29,33
2
2,66
DRAM Voltage (В) 1,15–2,10 0,005
CPU System Agent Voltage (В) –0,3…+0,4 0,001
CPU I/O Analog Voltage (В) –0,3…+0,4 0,001
CPU I/O Digital Voltage (В) –0,3…+0,4 0,001
PCH Core (В) 0,65–1,3 0,005
PCH IO (В) 1,05–1,9 0,005
Processor Graphics Clock (МГц) 400–4000 50
CPU Graphics Voltage (VAXG) (В) 0,5–1,8 0,001
CPU Graphics Voltage Offset (В) –0,3…+0,4 0,001

PC Health Status обладает возможностью по наблюдению и управлением работой пяти каналов с подключаемыми туда вентиляторами. Получается, для шестого охладителя предусмотрена лишь подача питания. Но, на мой взгляд, пять действительно независимых каналов — это весьма богатый инструментарий. К слову, характер их поведения также аналогичен — лишь для процессорного охладителя изменяется скважность ШИМ, тогда как для всех прочих гнёзд выполняется изменение питающего напряжения, не смотря на их четырёхконтактное исполнение. Самих возможностей UEFI не сказать чтобы достаточно, куда более удобный механизм можно найти в среде фирменного ПО.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Из ряда специфических особенностей стоит отметить пункт меню, ответственный за отключение подсветки у зоны звукового кодека, а также четыре различных пункта, доступных в разделе GSATA Controller. Здесь производится настройка двух портов, реализованных посредством чипа Marvell.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Никуда не пропала возможность по сохранению восьми профилей с собственными настройками, хотя такая возможность присутствует даже на самых дешёвых моделях вроде GA-H81-D3. Набор инструментов достаточен, главное, чтобы само поведение платы при испытаниях теперь не стало препятствием, как это уже произошло с GA-Z97MX-Gaming 5.


Комплектное ПО

Комплектный компакт-диск оказался идентичным поставляемому вместе с младшей моделью. В этом легко убедиться, взглянув на номер его сборки, заботливо обозначенный в заголовке окна. Режим выбора требуемых драйверов дополнился необходимым пунктом, ответственным за сторонний SATA-контроллер. Application Software и все остальные страницы ничем новым не дополнились, поэтому и на них можно взглянуть в соответствующем обзоре GA-Z97MX-Gaming 5.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Поскольку в этот раз не пришлось устанавливать целый комплекс драйверов, недостающий в системе был инсталлирован посредством собственного мастера, очевидно, при этом никаких проблем не возникло.

Gigabyte GA-Z97X-Gaming 7

Хотя сам драйвер не был чрезмерно свежим, вероятно, сказывается долгое присутствие адаптера на рынке.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Установка фирменного набора утилит, сосредоточенных в рамках комплекса App Center, прошла без замечаний.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Версия драйвера Killer Ethernet Controller долгое время не меняется, значится она как 8.0.2.42, и именно такая размещена в том числе и на официальной странице продукта в Сети. Вероятно, эта сборка является действительно стабильной, отчего разработчик не спешит менять её на что-либо более свежее.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

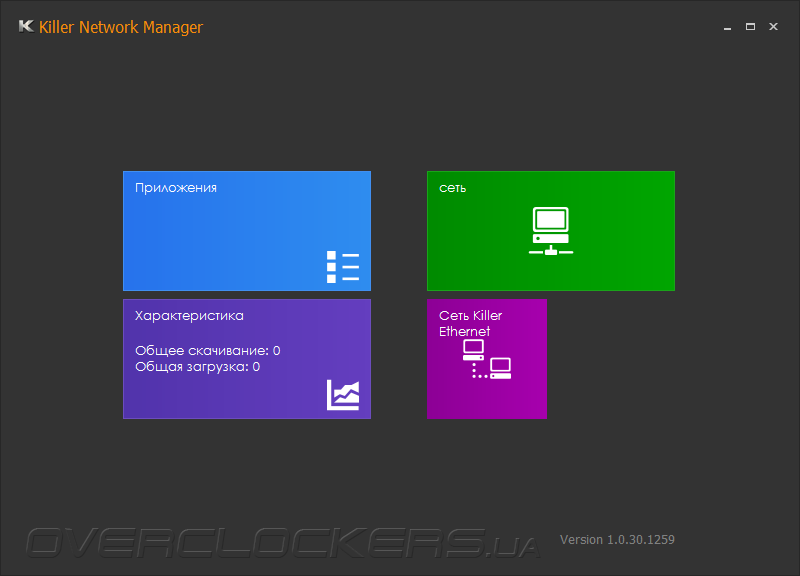

Оттого и Killer Network Manager также не сменил номер сборки — 1.0.30.1259. Никаких проблем со стабильностью работы во время тестирования обнаружено не было.

Gigabyte GA-Z97X-Gaming 7

Продукция от Creative тем более не часто обновляется, оттого номер сборки Sound Blaster X-Fi MB3 оказался идентичным рассмотренной версии продукта в составе GA-Z97MX-Gaming 5. Звуковая составляющая не самая выдающаяся — более яркие модели существуют даже в родственном сегменте продукции компании, но формируемое звучание позволяет не рассыпаться в «песок» тарелкам при раше, а бас-гитара имеет вполне артикулярную выразительность, позволяя отделить её звук от барабанов — всего этого более чем достаточно для рядового пользователя, и чего не найти на бюджетных устройствах, поставляемых с дешёвыми кодеками и минимальным числом элементов в их обвязке.

В среде App Center тоже не появилось чего-либо действительно нового, но теперь я заметил правильно функционирующий инструмент по синхронизации языка интерфейса между ПО и UEFI. Для кого-то, возможно, это окажется удобным, но мне такая помощь показалась излишне навязчивой, однако от подобной инициативы нетрудно избавиться.

Gigabyte GA-Z97X-Gaming 7

Проблемы с локализацией всё ещё наблюдаются, поэтому во избежание недоразумений советую предпочесть традиционный English. Инструмент System Information Viewer способен предоставить базовую информацию об используемых системных компонентах, а также произвести настройку режима работы охладителей системы путём предварительной калибровки устройств и последующего формирования на основе полученного паспорта с характеристиками необходимого алгоритма их работы. Каналов, как и в UEFI, доступных к редактированию всего пять.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

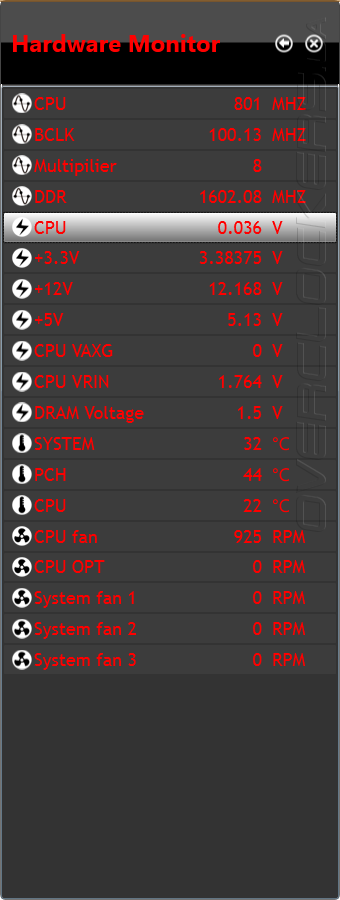

Кроме того, здесь можно установить слежение за множеством из параметров системы, а также самостоятельно контролировать их изменение во времени при помощи инструмента Record. Пожалуй, именно его на данный момент можно назвать наиболее удобным в использовании среди конкурирующей продукции, но гибкости в настройках всё ещё недостаточно чтобы он стал ярким примером для подражания.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

При открытии EasyTune предыдущий компонент стартует самостоятельно, сворачиваясь при этом в небольшое окно, напоминающее гаджет «Рабочего стола».

Gigabyte GA-Z97X-Gaming 7

Настройку системы предложено произвести путём выбора одного из заготовленных профилей работы, или же самостоятельно выполнив настройку в Advanced режимах. Правда, возможности тех не слишком богаты: CPU OC не позволяет корректно увидеть самые из значимых напряжений — показаны лишь Offset-значения, а для DDR OC задержки предоставляют лишь справочный интерес, ведь как-нибудь поменять их нельзя. И лишь 3D Power приоткрывает завесу над многочисленными из параметров, имеющих таинственное значение Auto в среде UEFI.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

В целом, функциональность утилит вполне приличная, и в то же время ничего действительно нового найти сегодня не удалось, со всем этим набором мы уже успели познакомиться на примерах GA-Z97X-SOC Force и GA-Z97MX-Gaming 5. В этот раз я чуть больше внимания уделю именно последнему из компонентов, благо работоспособность устройства не стала в этом помехой.

Разгонный потенциал

Учитывая позиционирование GA-Z97X-Gaming 7 как платы для широкой аудитории, среди которой наверняка мало кто занимался серьёзным разгоном, повышенное внимание сконцентрирую на ПО, которое без проблем инсталлируется в системе и довольно часто обновляется. Очевидно, некая работа специалистами компании регулярно проводится, поэтому начнём знакомство с применения готового профиля Extreme на странице Smart Quick Boost.

Gigabyte GA-Z97X-Gaming 7

Как и было обещано, частота ЦП повысилась и составила 4390 МГц. До 3990 МГц разогнался и блок Uncore. При этом прирост к питающему напряжению заявляется как 0,2 В для ядер и 0,3 В для кольцевой шины. А вот работа оперативной памяти никак затронута не оказалась. Значение VRIN также было стандартным.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Всё так и обстояло на самом деле, но лишь до момента запуска действительно тяжёлого теста, в роли которого использовался LinX 0.6.5. В этом случае напряжение на вычислительном блоке повышалось аж до 1,394 В. Однако Core i5-4670K с модифицированным термоинтерфейсом с честью выдержал это испытание.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Работа Auto Tuning — другого интеллектуального механизма — оказалась сопоставима с алгоритмом, применённом не на младшем, а на более старшем продукте — GA-Z97X-SOC Force. Не слишком продолжительное тестирование окончилось извещением о покорении 4,6 ГГц, как и в тот раз.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Важно понимать, что оба этих способа не влекут каких-либо изменений в UEFI и работают только когда запущен фирменный App Center.

Gigabyte GA-Z97X-Gaming 7

Собственно, последние настройки базируются на технологии Turbo Boost, где множитель с отметкой «46» является крайне верхним и, соответственно, используется лишь для самых простых задач. Напряжение в этот раз повысили лишь на 0,195 В, а кольцевая шина, не смотря на частоту работы 4,0 ГГц, осталась без должного внимания к соответствующему пункту.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Оперативная память и в этот раз не разгонялась — даже не форсировался имеющийся у неё профиль XMP. В простое функции энергосбережения работали корректно.

Gigabyte GA-Z97X-Gaming 7

Реальное тестирование всё расставило по местам. Лёгкая нагрузка продемонстрировала итоговую частоту процессора как 4420 МГц, немногим более тяжёлая — всего 4110 МГц. Однако самый беспощадный из тестов вновь обнажил стремление к излишне сильному повышению напряжения, когда его уровень устремляется к губительной отметке — 1,54 В, в результате чего ЦП практически моментально перегревается, и тогда, как следствие, активируется режим пропуска тактов.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Оттого Auto Tuning можно смело характеризовать как метод, не имеющий оснований для уверенного ежедневного использования, а вот готовый профиль оказался вполне дееспособным. Однако это ещё не всё, ведь внутри UEFI также имеется несколько преднастроек, которые не слишком трудно активировать.

Выбрав в разделе UEFI значение 100% Upgrade пункта Performance Upgrade можно рассчитывать на внушительную частоту работы ЦП — 4,7 ГГц. При этом частота Uncore всё также повышается до 4 ГГц. Кроме того, разгоняется и оперативная память, стремясь к паспортной для используемого комплекта отметке — 2133 МГц. Правда, как и прежде, активируется особый набор задержек в виде 11-14-14-36-1Т. Прежде система успешно преодолевала цикл тестирования посредством LinX 0.6.4, но более современная его сборка — 0.6.5 — уличила в недееспособности эти настройки: наступал перегрев ЦП, активировался троттлинг.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Все настройки хоть и применяются через внесение необходимых правок в UEFI, но в явном виде они не демонстрируются, поэтому внести собственные коррективы в такой механизм не выйдет.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Проверять истинные возможности устройства я начал с повышения базовой частоты с условиями полностью корректного функционирования системы. Она сохраняла полную стабильность при значении 173,8 МГц, поэтому можно говорить об умении изделия работать во внештатных режимах, пусть и полученный результат не является сколь-нибудь выдающимся, хотя он оказался наивысшим среди протестированных прежде продуктов Gigabyte.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Более высокие значения оказываются подвластны при специфическом подходе — их применении после «холодного» старта системы, но такой метод интересен больше бенчерам, чем простым пользователям.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Для предельного разгона нашего экземпляра Core i5-4670K необходимо повысить напряжение вычислительного блока до 1,35 В, кольцевой шины — до 1,3 В, а поступающее на ЦП должно быть соразмерно с 1,9 В. Тогда он сможет работать на частоте 4,7 ГГц, а блок Uncore — на 4,4 ГГц. Все эти шаги без труда покорились GA-Z97X-Gaming 7.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Применённый профиль стабилизации питания High уверенно держал уровень напряжения на единой отметке, единственное что — слегка занижая его, поэтому установленным в UEFI стало значение 1,91 В. Неожиданно — при помощи точек по замеру напряжений — удалось обнаружить склонность устройства к завышению питания на кольцевой шине, в равной степени подобное поведение демонстрировала и ASUS Maximus VII Gene. Только тогда этот факт обнаружился намного раньше — непосредственно в UEFI, а всё из-за более богатых его возможностей по расширенному мониторингу. Поэтому, как и в тот раз, фиксировать нужно было значение 1,25 В вместо требуемых 1,3 В.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

С температурой элементов при этом проблем не было. Охлаждающие радиаторы не грелись выше 51 °C, а наиболее горячий участок зоны VRM имел температуру 66 °C. Эффективность элементов питания не является рекордной, поскольку общий уровень потребления энергии системой находился в пределах 85–311 Вт. На пике активности его уровень довольно высок, но не является неадекватным, а в простое энергосберегающие функции исправно функционируют без каких-либо манипуляций с настройками.

Gigabyte GA-Z97X-Gaming 7

С разгоном оперативной памяти на продуктах Gigabyte всё проходит практически идеально. Но в этот раз я забыл однажды отключить встроенный в процессор видеоадаптер, что послужило причиной нестабильности. В итоге вся вина оказалась именно в этом пункте UEFI — его деактивация позволила завершить весь цикл тестирования без проблем. Модули работали на частоте 2666 МГц с конфигурацией задержек 11-13-12-30-1T, а питающее напряжение составляло 1,75 В.

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7Gigabyte GA-Z97X-Gaming 7

Получается, GA-Z97X-Gaming 7 обладает механизмами и конструктивными особенностями, что позволяют получить стабильный и полноценный результат при осуществлении разгона системы. Точки по замеру напряжений помогли обнаружить небольшой изъян, устранив который удалось отыграть пару градусов у и так серьёзно раскаляющегося процессора в моменты интенсивных нагрузок. Для менее увлеченной аудитории существует ряд готовых решений, среди которых удалось найти один действительно работоспособный безо всяких оговорок (и здесь речь идёт о вполне серьёзном разгоне процессора).


Тестовый стенд

В состав стенда вошли:
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.60 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

Частота Core i5-4670K оказалась равна 3,8 ГГц для любых типов нагрузки, равно как это было на всех прежде протестированных системных платах, в чьей основе был заложен Intel Z97.

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Оперативная память демонстрирует свойственные для неё результаты быстродействия.

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Каких-либо аномалий в итогах тестирования при помощи утилит от Futuremark также не выявлено.

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Gigabyte GA-Z97X-Gaming 7

Игровые продукты тоже не показывают каких-либо отклонений в функционировании испытуемой, её результаты выступления оказываются средними по группе.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Gigabyte GA-Z97X-Gaming 7

Вслед за виденным поведением GA-Z97X-Gaming 7 при осуществлении разгона, и в её обычном режиме работы показатели потребления электрической энергии не являются поводом для зависти. Традиционные рычаги управления таким положением вещей — отключение подсветки и ручная деактивация работы интегрированной видеокарты — позволяют немного сгладить цифры до отметок 83–180 Вт. Однако применение специальных мер у соперничающей продукции также изменяет их границы потребления, поэтому испытуемая не может получить комплиментов в этом разделе тестирования.


Вывод

Сотрудникам компании Gigabyte Technology удалось создать действительно сбалансированный продукт, что способен вызвать симпатии у абсолютно разных категорий пользователей, среди которых будут интересующиеся надёжным и адекватным в настройке устройством, мечтающие об игровом оснащении или же о способностях к серьёзному разгону, как при грамотном подходе к процессу, так и в «один клик». Функциональные возможности продукта помогут стать ему полноценной базой для любого современного компьютера.

Программная составляющая в который раз немного удивляет, и главное — с положительной стороны. Фирменное ПО удачно дополняет возможности UEFI, а продукция сторонних компаний не перекликается с собственными разработками, а занимает особые ниши — обеспечивает систему программной настройкой звучания акустики или наушников, а также помогает кое-как влиять на сетевое подключение.

Не сказать, что на рынке отсутствуют подобные устройства, скорее наоборот — их число весьма велико. На стороне GA-Z97X-Gaming 7 оказывается её итоговая стоимость: в зарубежной рознице существуют предложения с привлекательным ценником в $165. Таким образом, положительные качества продукта удачно дополняются сравнительно низкой стоимостью. Осталось надеяться, что на отечественном рынке наконец-то все успокоится, и мы тоже сможем насладиться продуктами по привлекательным ценам. Также не могу сказать, что при тестировании обошлось полностью без негативных моментов, но их роль в общем впечатлении ничтожно мала.
